Номер патенту: 91630

Опубліковано: 10.08.2010

Автор: Широков Володимир Павлович

Завантажити PDF файл.

Формула / Реферат

Пристрій для утримання плазми, що містить розрядну камеру та оснащений зовнішньою магнітною системою, яка складається з концентрично встановлених основного і біполярного постійних магнітів, при цьому біполярний постійний магніт має магнітний зв'язок з внутрішньою екваторіальною частиною основного постійного магніту, який відрізняється тим, що основний постійний магніт зовнішньої магнітної системи має внутрішню порожнину, в якій концентрично основному магніту встановлений біполярний постійний магніт, при цьому основний та біполярний постійні магніти виконані в вигляді кілець, а основний постійний магніт складається із зовнішнього та внутрішнього кілець, причому співвідношення радіуса внутрішнього кільця основного постійного магніту та радіуса його порожнини розраховуються таким чином, що забезпечується розрахункова величина щільності магнітного поля всередині розрядної камери.

Текст

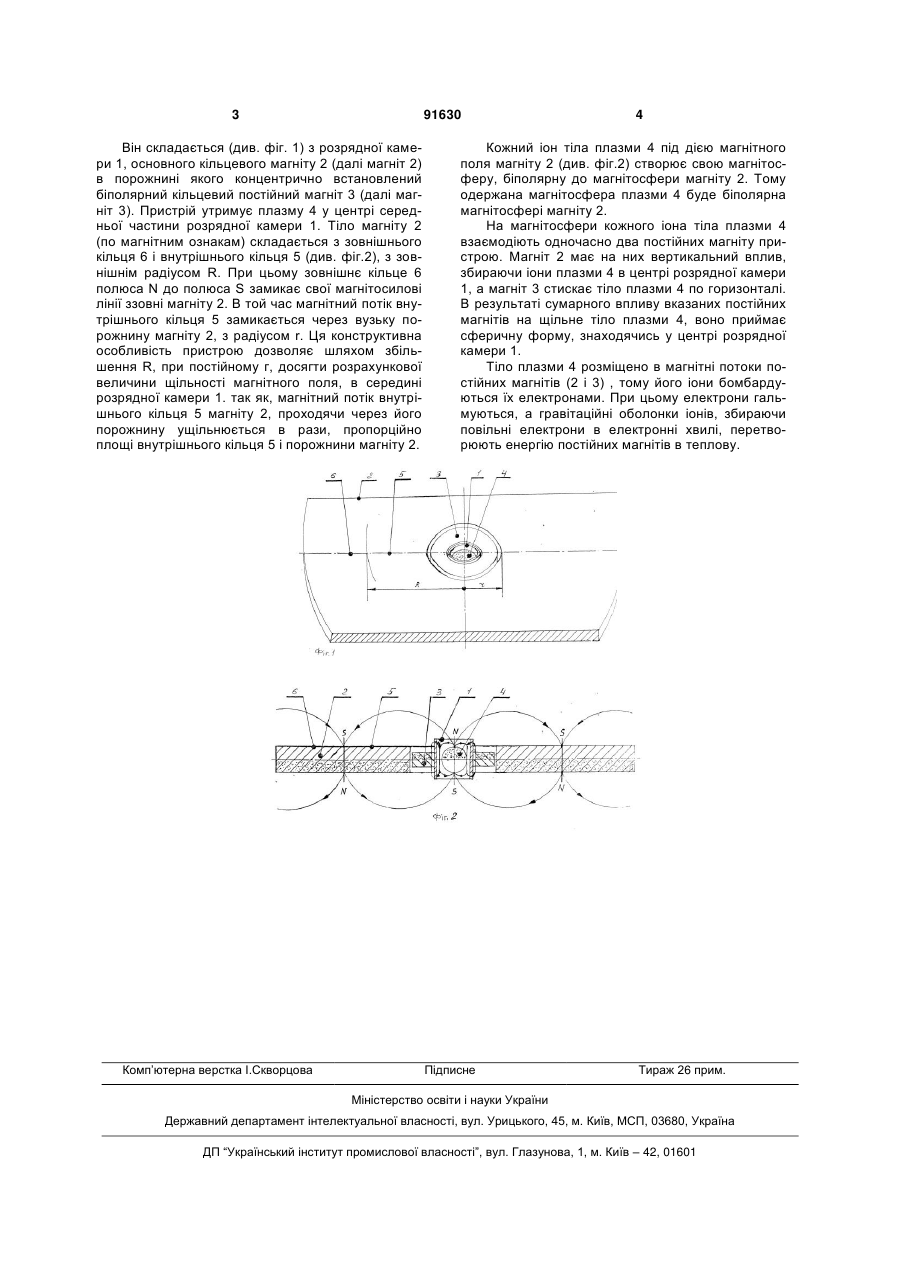

Пристрій для утримання плазми, що містить розрядну камеру та оснащений зовнішньою магнітною системою, яка складається з концентрично 3 91630 Він складається (див. фіг. 1) з розрядної камери 1, основного кільцевого магніту 2 (далі магніт 2) в порожнині якого концентрично встановлений біполярний кільцевий постійний магніт 3 (далі магніт 3). Пристрій утримує плазму 4 у центрі середньої частини розрядної камери 1. Тіло магніту 2 (по магнітним ознакам) складається з зовнішнього кільця 6 і внутрішнього кільця 5 (див. фіг.2), з зовнішнім радіусом R. При цьому зовнішнє кільце 6 полюса N до полюса S замикає свої магнітосилові лінії ззовні магніту 2. В той час магнітний потік внутрішнього кільця 5 замикається через вузьку порожнину магніту 2, з радіусом r. Ця конструктивна особливість пристрою дозволяє шляхом збільшення R, при постійному г, досягти розрахункової величини щільності магнітного поля, в середині розрядної камери 1. так як, магнітний потік внутрішнього кільця 5 магніту 2, проходячи через його порожнину ущільнюється в рази, пропорційно площі внутрішнього кільця 5 і порожнини магніту 2. Комп’ютерна верстка І.Скворцова 4 Кожний іон тіла плазми 4 під дією магнітного поля магніту 2 (див. фіг.2) створює свою магнітосферу, біполярну до магнітосфери магніту 2. Тому одержана магнітосфера плазми 4 буде біполярна магнітосфері магніту 2. На магнітосфери кожного іона тіла плазми 4 взаємодіють одночасно два постійних магніту пристрою. Магніт 2 має на них вертикальний вплив, збираючи іони плазми 4 в центрі розрядної камери 1, а магніт 3 стискає тіло плазми 4 по горизонталі. В результаті сумарного впливу вказаних постійних магнітів на щільне тіло плазми 4, воно приймає сферичну форму, знаходячись у центрі розрядної камери 1. Тіло плазми 4 розміщено в магнітні потоки постійних магнітів (2 і 3) , тому його іони бомбардуються їх електронами. При цьому електрони гальмуються, а гравітаційні оболонки іонів, збираючи повільні електрони в електронні хвилі, перетворюють енергію постійних магнітів в теплову. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
