Формула / Реферат

1. Ніж-пістолет, конструкція якого включає оснащене стволом двобічно загострене лезо, ручку з хрестоподібним упором, на зовнішній поверхні якої розміщений спусковий механізм, а всередині розміщений пружинний ударний механізм, який відрізняється тим, що його спусковий пружинно-ударний механізм виконаний у вигляді штифто-гвинтового механізму, причому спусковий механізм, розміщений на зовнішній поверхні ручки, своїм штифтом контактує з різзю гвинта, а пружинно-гвинтовий ударний механізм виконаний з можливістю поздовжнього руху в ручці ножа і контактування з голкою, розміщеною у стволі, в якому вона утримується пластинчастою пружиною, другий кінець якої нерухомо прикріплений до ствола.

2. Ніж-пістолет за п. 1, який відрізняється тим, що на його стволі закріплений лазерний цілепокажчик.

Текст

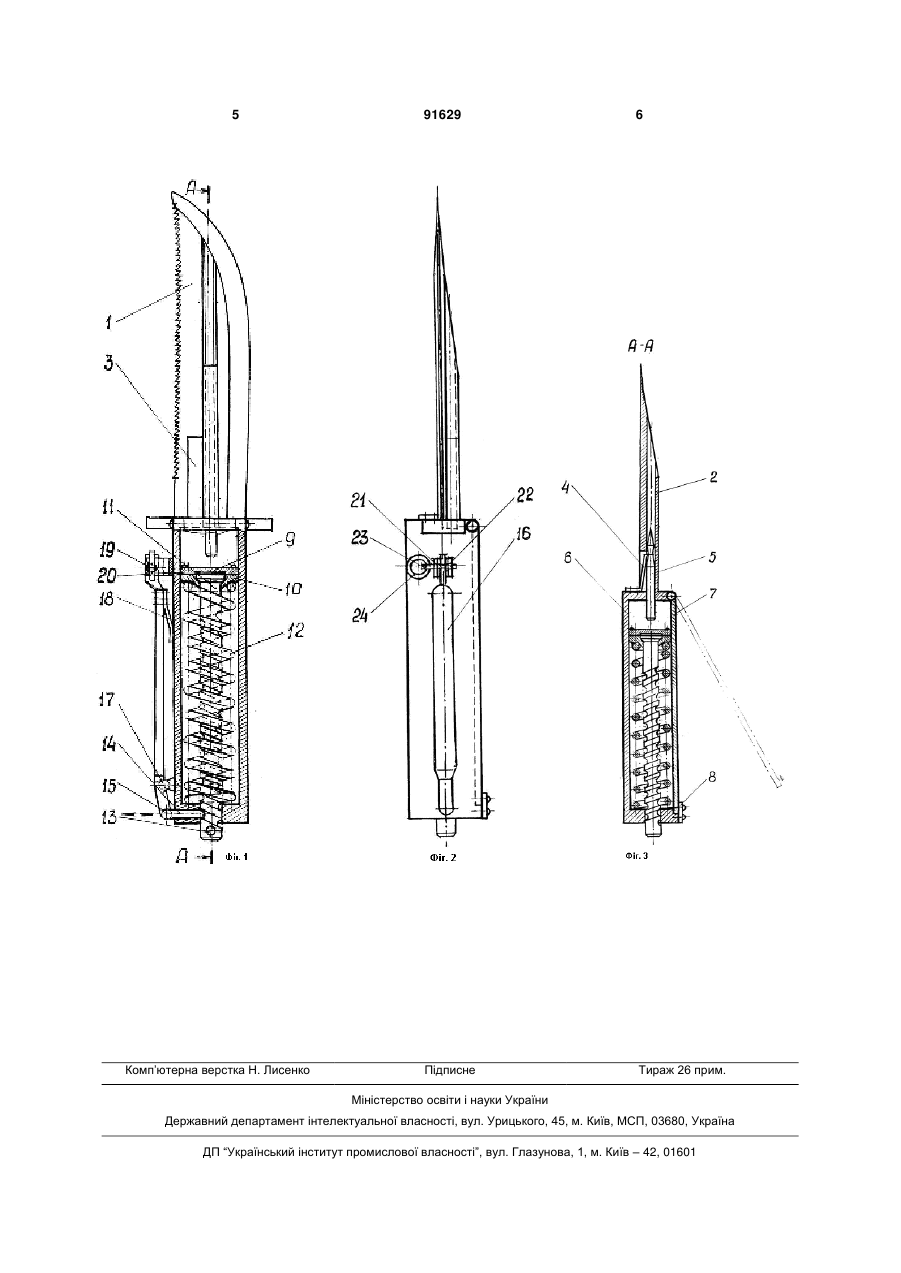

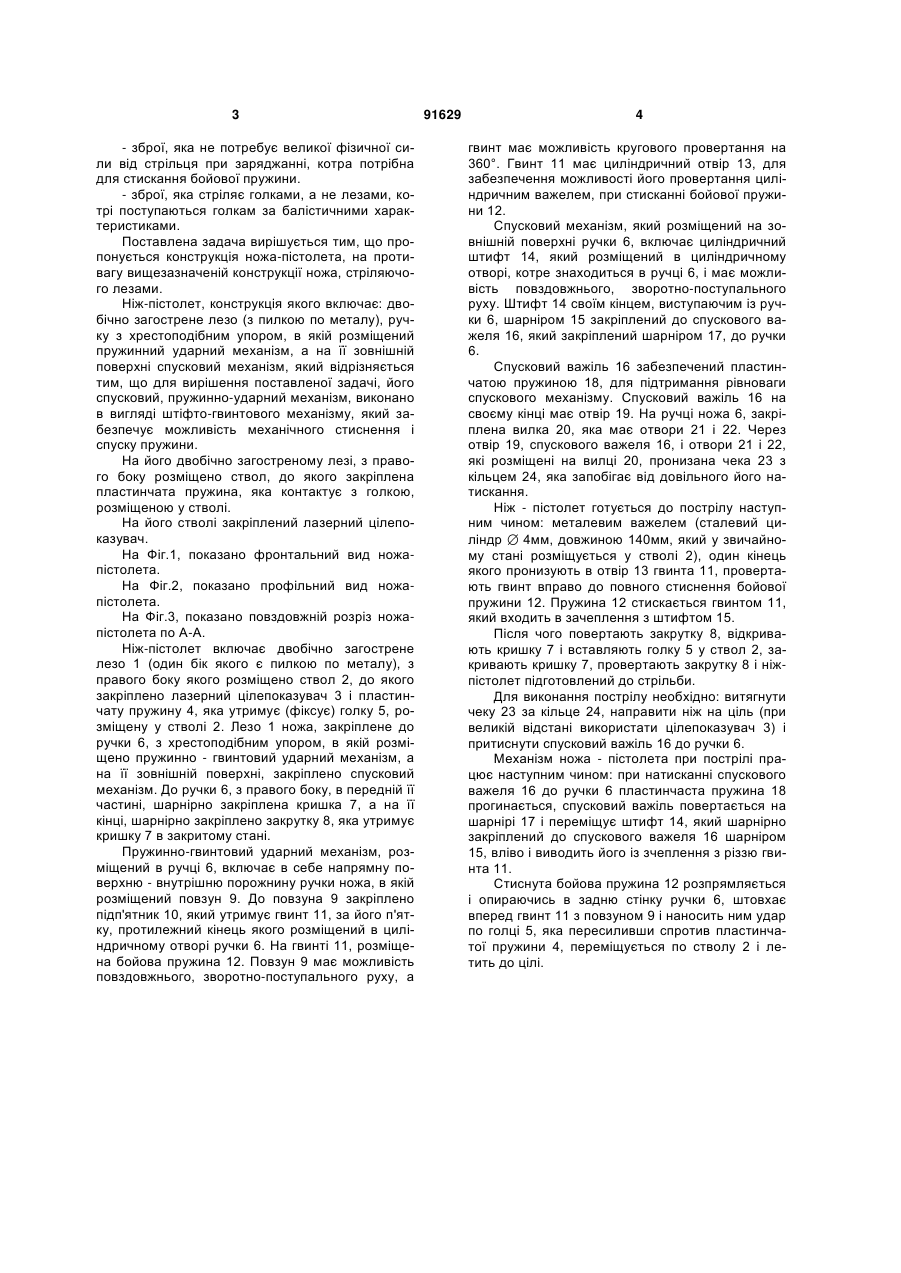

1. Ніж-пістолет, конструкція якого включає оснащене стволом двобічно загострене лезо, ручку з хрестоподібним упором, на зовнішній поверхні якої розміщений спусковий механізм, а всередині розміщений пружинний ударний механізм, який відрізняється тим, що його спусковий пружинно-ударний механізм виконаний у вигляді штифто-гвинтового механізму, причому спусковий механізм, розміщений на зовнішній поверхні ручки, своїм штифтом контактує з різзю гвинта, а пружинно-гвинтовий ударний механізм виконаний з можливістю поздовжнього руху в ручці ножа і контактування з голкою, розміщеною у стволі, в якому вона утримується пластинчастою пружиною, другий кінець якої нерухомо прикріплений до ствола. 2. Ніж-пістолет за п. 1, який відрізняється тим, що на його стволі закріплений лазерний цілепокажчик. Винахід належить до галузі військового машинобудування і стосується виробництва холодної зброї. Відома конструкція балістичного ножа див. «Современные боевые ножи» автор Дитмар Поль стр.124, изд. «Омега», який стріляє своїм лезом, котре виштовхується із його ручки, за рахунок сили, попередньо стиснутої пружини, яка розміщена в його ручці. Основним недоліком данної конструкції є те, що після пострілу, стрілець залишається без ножа, його потрібно перезарядити. Перезаряджання зброї потребує часу і великої фізичної сили, для стиснення бойової пружини, яка у кожного стрільця різновелика. Окрім того його ефективність і можливості тактичного застосування сумнівні. В основу винаходу поставлена задача: створення конструкції холоднострільного ножапістолета, яка виключає: - можливість стрільця залишитися після пострілу без холодної зброї (ножа). - зброї, яка має високу точність враження цілі. - зброї, яка має велику далекобійність і убивчу силу. (19) UA (11) 91629 (21) a200900233 (22) 13.01.2009 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) КОРОЧАНСЬКИЙ ВОЛОДИМИР ПАВЛОВИЧ, КОРОЧАНСЬКИЙ ЮРІЙ ПАВЛОВИЧ, КОРОЧАНСЬКИЙ АНАТОЛІЙ ПАВЛОВИЧ, КОРОЧАНСЬКИЙ ОЛЕГ ЕДУАРДОВИЧ, КОРОЧАНСЬКА РАЇСА ПАВЛІВНА, БЕРЕЖНА АЛЛА ЮРІЇВНА, КОРОЧАНСЬКИЙ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, КОРОЧАНСЬКИЙ АНДРІЙ ЮРІЙОВИЧ (73) КОРОЧАНСЬКИЙ ВОЛОДИМИР ПАВЛОВИЧ, КОРОЧАНСЬКИЙ ЮРІЙ ПАВЛОВИЧ, КОРОЧАНСЬКИЙ АНАТОЛІЙ ПАВЛОВИЧ, КОРОЧАНСЬКИЙ ОЛЕГ ЕДУАРДОВИЧ, КОРОЧАНСЬКА РАЇСА ПАВЛІВНА, БЕРЕЖНА АЛЛА ЮРІЇВНА, КОРОЧАНСЬКИЙ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, КОРОЧАНСЬКИЙ АНДРІЙ ЮРІЙОВИЧ (56) UA 28155 A, F41C9/00, F41B13/08, публ. 16.10.2000. RU 2246678 C1, F41C27/16, 9/06, публ. 20.02.2005. C2 2 (13) 1 3 - зброї, яка не потребує великої фізичної сили від стрільця при заряджанні, котра потрібна для стискання бойової пружини. - зброї, яка стріляє голками, а не лезами, котрі поступаються голкам за балістичними характеристиками. Поставлена задача вирішується тим, що пропонується конструкція ножа-пістолета, на противагу вищезазначеній конструкції ножа, стріляючого лезами. Ніж-пістолет, конструкція якого включає: двобічно загострене лезо (з пилкою по металу), ручку з хрестоподібним упором, в якій розміщений пружинний ударний механізм, а на її зовнішній поверхні спусковий механізм, який відрізняється тим, що для вирішення поставленої задачі, його спусковий, пружинно-ударний механізм, виконано в вигляді штіфто-гвинтового механізму, який забезпечує можливість механічного стиснення і спуску пружини. На його двобічно загостреному лезі, з правого боку розміщено ствол, до якого закріплена пластинчата пружина, яка контактує з голкою, розміщеною у стволі. На його стволі закріплений лазерний цілепоказувач. На Фіг.1, показано фронтальний вид ножапістолета. На Фіг.2, показано профільний вид ножапістолета. На Фіг.3, показано повздовжній розріз ножапістолета по А-А. Ніж-пістолет включає двобічно загострене лезо 1 (один бік якого є пилкою по металу), з правого боку якого розміщено ствол 2, до якого закріплено лазерний цілепоказувач 3 і пластинчату пружину 4, яка утримує (фіксує) голку 5, розміщену у стволі 2. Лезо 1 ножа, закріплене до ручки 6, з хрестоподібним упором, в якій розміщено пружинно - гвинтовий ударний механізм, а на її зовнішній поверхні, закріплено спусковий механізм. До ручки 6, з правого боку, в передній її частині, шарнірно закріплена кришка 7, а на її кінці, шарнірно закріплено закрутку 8, яка утримує кришку 7 в закритому стані. Пружинно-гвинтовий ударний механізм, розміщений в ручці 6, включає в себе напрямну поверхню - внутрішню порожнину ручки ножа, в якій розміщений повзун 9. До повзуна 9 закріплено підп'ятник 10, який утримує гвинт 11, за його п'ятку, протилежний кінець якого розміщений в циліндричному отворі ручки 6. На гвинті 11, розміщена бойова пружина 12. Повзун 9 має можливість повздовжнього, зворотно-поступального руху, а 91629 4 гвинт має можливість кругового провертання на 360°. Гвинт 11 має циліндричний отвір 13, для забезпечення можливості його провертання циліндричним важелем, при стисканні бойової пружини 12. Спусковий механізм, який розміщений на зовнішній поверхні ручки 6, включає циліндричний штифт 14, який розміщений в циліндричному отворі, котре знаходиться в ручці 6, і має можливість повздовжнього, зворотно-поступального руху. Штифт 14 своїм кінцем, виступаючим із ручки 6, шарніром 15 закріплений до спускового важеля 16, який закріплений шарніром 17, до ручки 6. Спусковий важіль 16 забезпечений пластинчатою пружиною 18, для підтримання рівноваги спускового механізму. Спусковий важіль 16 на своєму кінці має отвір 19. На ручці ножа 6, закріплена вилка 20, яка має отвори 21 і 22. Через отвір 19, спускового важеля 16, і отвори 21 і 22, які розміщені на вилці 20, пронизана чека 23 з кільцем 24, яка запобігає від довільного його натискання. Ніж - пістолет готується до пострілу наступним чином: металевим важелем (сталевий циліндр 4мм, довжиною 140мм, який у звичайному стані розміщується у стволі 2), один кінець якого пронизують в отвір 13 гвинта 11, провертають гвинт вправо до повного стиснення бойової пружини 12. Пружина 12 стискається гвинтом 11, який входить в зачеплення з штифтом 15. Після чого повертають закрутку 8, відкривають кришку 7 і вставляють голку 5 у ствол 2, закривають кришку 7, провертають закрутку 8 і ніжпістолет підготовлений до стрільби. Для виконання пострілу необхідно: витягнути чеку 23 за кільце 24, направити ніж на ціль (при великій відстані використати цілепоказувач 3) і притиснути спусковий важіль 16 до ручки 6. Механізм ножа - пістолета при пострілі працює наступним чином: при натисканні спускового важеля 16 до ручки 6 пластинчаста пружина 18 прогинається, спусковий важіль повертається на шарнірі 17 і переміщує штифт 14, який шарнірно закріплений до спускового важеля 16 шарніром 15, вліво і виводить його із зчеплення з різзю гвинта 11. Стиснута бойова пружина 12 розпрямляється і опираючись в задню стінку ручки 6, штовхає вперед гвинт 11 з повзуном 9 і наносить ним удар по голці 5, яка пересиливши спротив пластинчатої пружини 4, переміщується по стволу 2 і летить до цілі. 5 Комп’ютерна верстка Н. Лиcенко 91629 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Knife-pistol

Автори англійською

Korochanskyi Volodymyr Pavlovych, Korochanskyi Yurii Pavlovych, Korochanskyi Anatolii Pavlovych, Korochanskyi Oleh Eduardovych, Korochanska Raisa Pavlivna, Berezhna Alla Yuriivna, Korochanskyi Oleksandr Anatoliiovych, Korochanskyi Andrii Yuriiovych

Назва патенту російською

Нож-пистолет

Автори російською

Корочанский Владимир Павлович, Корочанский Юрий Павлович, Корочанский Анатолий Павлович, Корочанский Олег Эдуардович, Корочанская Раиса Павловна, Бережная Алла Юрьевна, Корочанский Александр Анатольевич, Корочанский Андрей Юрьевич

МПК / Мітки

МПК: F41B 7/00, F41B 15/00, F41B 3/00

Мітки: ніж-пістолет
