Спосіб монтажу і експлуатації рухливої короткої мережі

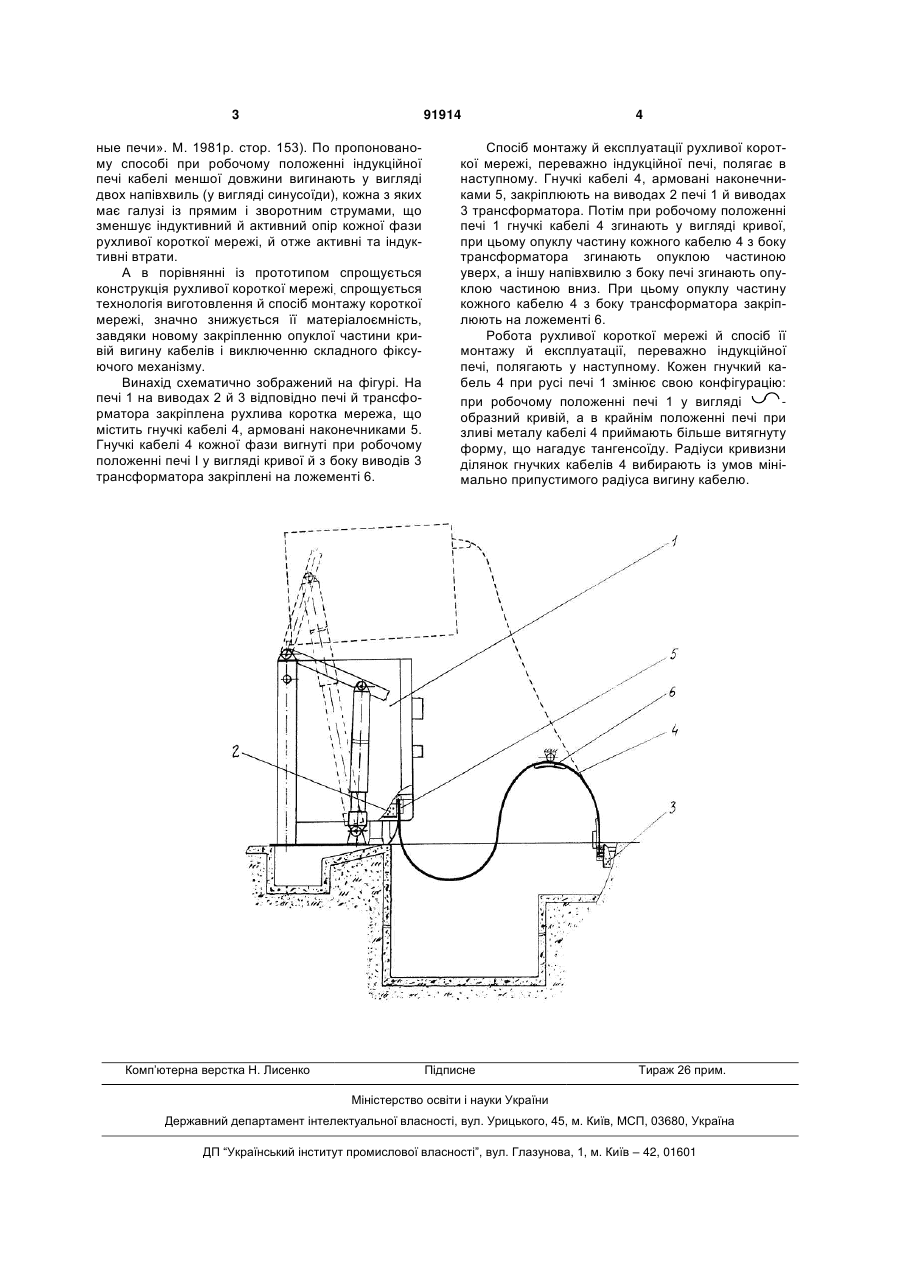

Спосіб монтажу і експлуатації рухливої короткої мережі, переважно індукційної печі, за яким кріплять наконечники гнучких кабелів до виводів трансформатора і печі, згинають і закріплюють кожний кабель у вигляді кривої, який відрізняється тим, що згинають кожний кабель у вигляді двох напівхвиль кривої, при робочому положенні печі напівхвилю кожного кабелю з боку трансформатора згинають і закріплюють опуклою частиною уверх, а іншу напівхвилю з боку печі згинають опуклою частиною вниз. (19) (21) a200814278 (22) 11.12.2008 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) ОМЕЛЬЧЕНКО ДМИТРО СЕРГІЙОВИЧ, САВУШКІН ІГОР ВАСИЛЬОВИЧ, КОРОВІН МИХАЙЛО ГАВРИЛОВИЧ (73) ОМЕЛЬЧЕНКО ДМИТРО СЕРГІЙОВИЧ, САВУШКІН ІГОР ВАСИЛЬОВИЧ, КОРОВІН МИХАЙЛО ГАВРИЛОВИЧ (56) SU 1817261 A1; 23.05.1993 RU 2030130 C1; 27.02.1995 RU 2028735 C1; 09.02.1995 RU 2028734 C1; 09.02.1995 UA 21583 A; 30.04.1998 3 91914 ные печи». М. 1981р. стор. 153). По пропонованому способі при робочому положенні індукційної печі кабелі меншої довжини вигинають у вигляді двох напівхвиль (у вигляді синусоїди), кожна з яких має галузі із прямим і зворотним струмами, що зменшує індуктивний й активний опір кожної фази рухливої короткої мережі, й отже активні та індуктивні втрати. А в порівнянні із прототипом спрощується конструкція рухливої короткої мережі, спрощується технологія виготовлення й спосіб монтажу короткої мережі, значно знижується її матеріалоємність, завдяки новому закріпленню опуклої частини кривій вигину кабелів і виключенню складного фіксуючого механізму. Винахід схематично зображений на фігурі. На печі 1 на виводах 2 й 3 відповідно печі й трансформатора закріплена рухлива коротка мережа, що містить гнучкі кабелі 4, армовані наконечниками 5. Гнучкі кабелі 4 кожної фази вигнуті при робочому положенні печі І у вигляді кривої й з боку виводів 3 трансформатора закріплені на ложементі 6. Комп’ютерна верстка Н. Лиcенко 4 Спосіб монтажу й експлуатації рухливої короткої мережі, переважно індукційної печі, полягає в наступному. Гнучкі кабелі 4, армовані наконечниками 5, закріплюють на виводах 2 печі 1 й виводах 3 трансформатора. Потім при робочому положенні печі 1 гнучкі кабелі 4 згинають у вигляді кривої, при цьому опуклу частину кожного кабелю 4 з боку трансформатора згинають опуклою частиною уверх, а іншу напівхвилю з боку печі згинають опуклою частиною вниз. При цьому опуклу частину кожного кабелю 4 з боку трансформатора закріплюють на ложементі 6. Робота рухливої короткої мережі й спосіб її монтажу й експлуатації, переважно індукційної печі, полягають у наступному. Кожен гнучкий кабель 4 при русі печі 1 змінює свою конфігурацію: при робочому положенні печі 1 у вигляді образний кривій, а в крайнім положенні печі при зливі металу кабелі 4 приймають більше витягнуту форму, що нагадує тангенсоїду. Радіуси кривизни ділянок гнучких кабелів 4 вибирають із умов мінімально припустимого радіуса вигину кабелю. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
