Коректор

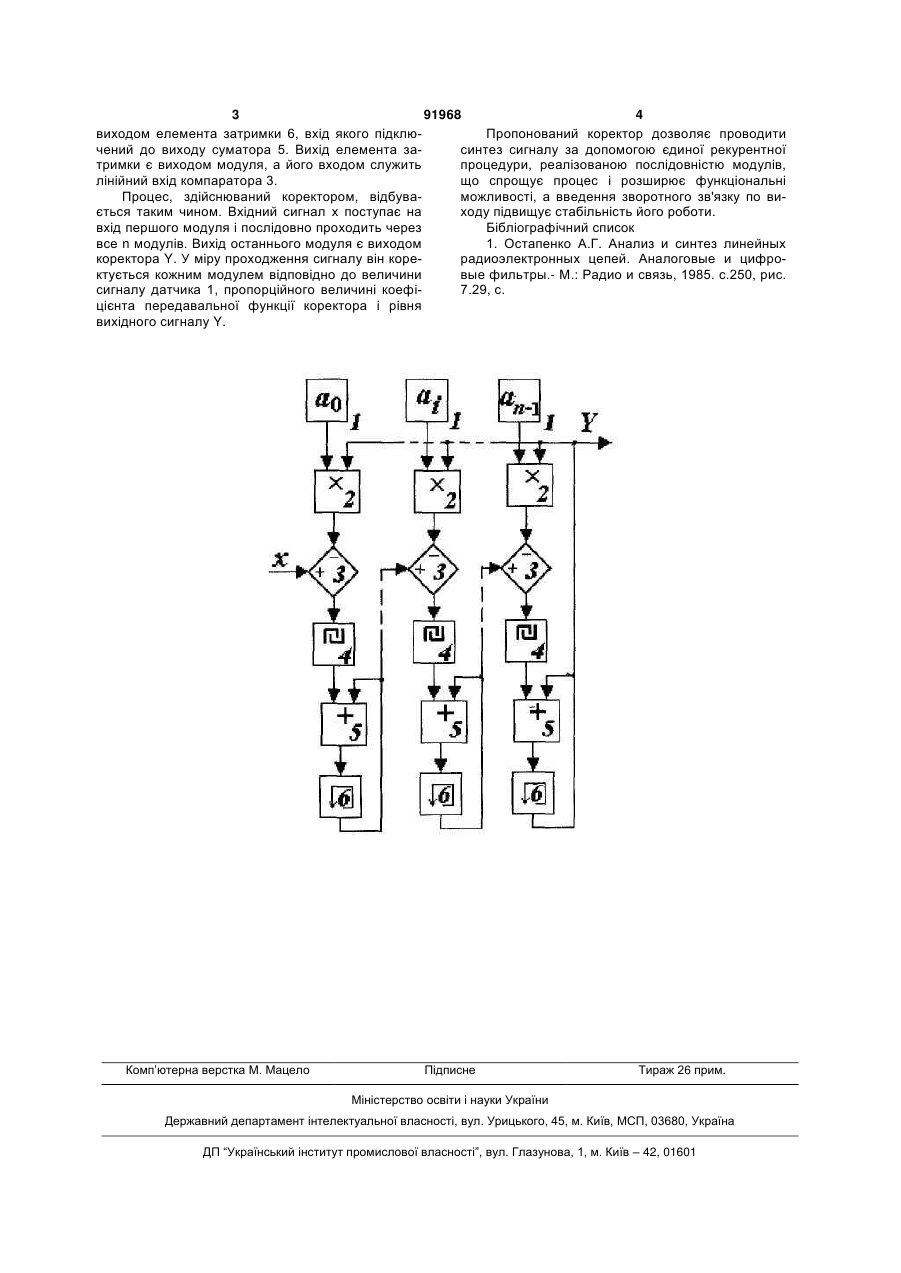

Коректор, заснований на моделюванні його реакції з нормованою операторною дробовораціональною передавальною функцією W ( s) 1 i ais де W(s) - нормована операторна дробовораціональна передавальна функція, s - оператор Лапласа, n - порядок коректора, a i - коефіцієнти оператора передавальної функції, який містить компаратор, суматор і елемент затримки, який відрізняється тим, що введена послідовність модулів, число яких відповідає порядку коректора n, кожний модуль містить компаратор, інверсний вхід якого з'єднаний з виходом помножувача, до входів якого підключений блок коефіцієнтів передавальної функції і вихід останнього модуля, вихід компаратора підключений до входу дискретизатора, а його вихід з'єднаний з входом суматора, інший вхід якого з'єднаний з виходом елемента затримки, вхід якого підключений до виходу суматора, вихід елемента затримки є виходом модуля, а входом модуля є вхід компаратора. , C2 n 2 n W ( s) 1 aisi , i 0 де W(s) - нормована операторна дробовораціональна передавальна функція, s - оператор Лапласа, n - порядок коректора, аі - коефіцієнти оператора передавальної функції. (11) UA Суть пропонованого винаходу виражається сукупністю наступних істотних відмітних ознак: введена послідовність модулів, число яких відповідає порядку коректора n. Кожний модуль містить компаратор, інверсний вхід якого пов'язаний з виходом помножувача, до входів якого підключений блок коефіцієнтів передавальної функції і вихід останнього модуля. Вихід компаратора підключений до входу дискретизатора, а його вихід сполучений з входом суматора, інший вхід якого пов'язаний з виходом елемента затримки, вхід якого підключений до виходу суматора. Вихід елемента затримки є виходом модуля, а його входом служить лінійний вхід компаратора. На фіг. 1 приведена схема, пояснююча суть пропонованого винаходу. Вона складається з послідовності модулів, число яких відповідає порядку коректора n. Кожний модуль містить компаратор 3, інверсний вхід якого пов'язаний з виходом помножувача 2, до входів якого підключений блок коефіцієнтів передавальної функції 1 і вихід останнього модуля, вихід компаратора 3 підключений до входу дискретизатора 4, вихід якого сполучений з входом суматора 5, інший вхід якого пов'язаний з (19) Винахід належить до радіотехнічних пристроїв корекції сигналу і може бути використаний для моделювання динамічних процесів. Коректор [1], заснований на дискретному перетворенні сигналу. Недоліком його є складність реалізації. Як прототип вибраний коректор по пат. WO03038999, ІРС H03J3/20 (TUNEABLE FILTER, 2003-05-08), компаратор, суматор і елемент затримки, що містить. Його недоліком є обмежені функціональні можливості. В основу винаходу поставлена задача розширення функціональних можливостей по нормованій операторній дробово-раціональній передавальній функції 91968 (13) i 0 3 91968 4 виходом елемента затримки 6, вхід якого підклюПропонований коректор дозволяє проводити чений до виходу суматора 5. Вихід елемента засинтез сигналу за допомогою єдиної рекурентної тримки є виходом модуля, а його входом служить процедури, реалізованою послідовністю модулів, лінійний вхід компаратора 3. що спрощує процес і розширює функціональні Процес, здійснюваний коректором, відбуваможливості, а введення зворотного зв'язку по виється таким чином. Вхідний сигнал х поступає на ходу підвищує стабільність його роботи. вхід першого модуля і послідовно проходить через Бібліографічний список все n модулів. Вихід останнього модуля є виходом 1. Остапенко А.Г. Анализ и синтез линейных коректора Y. У міру проходження сигналу він корерадиоэлектронных цепей. Аналоговые и цифроктується кожним модулем відповідно до величини вые фильтры.- М.: Радио и связь, 1985. c.250, рис. сигналу датчика 1, пропорційного величині коефі7.29, с. цієнта передавальної функції коректора і рівня вихідного сигналу Y. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
