Спосіб прицілювання стрілецької зброї

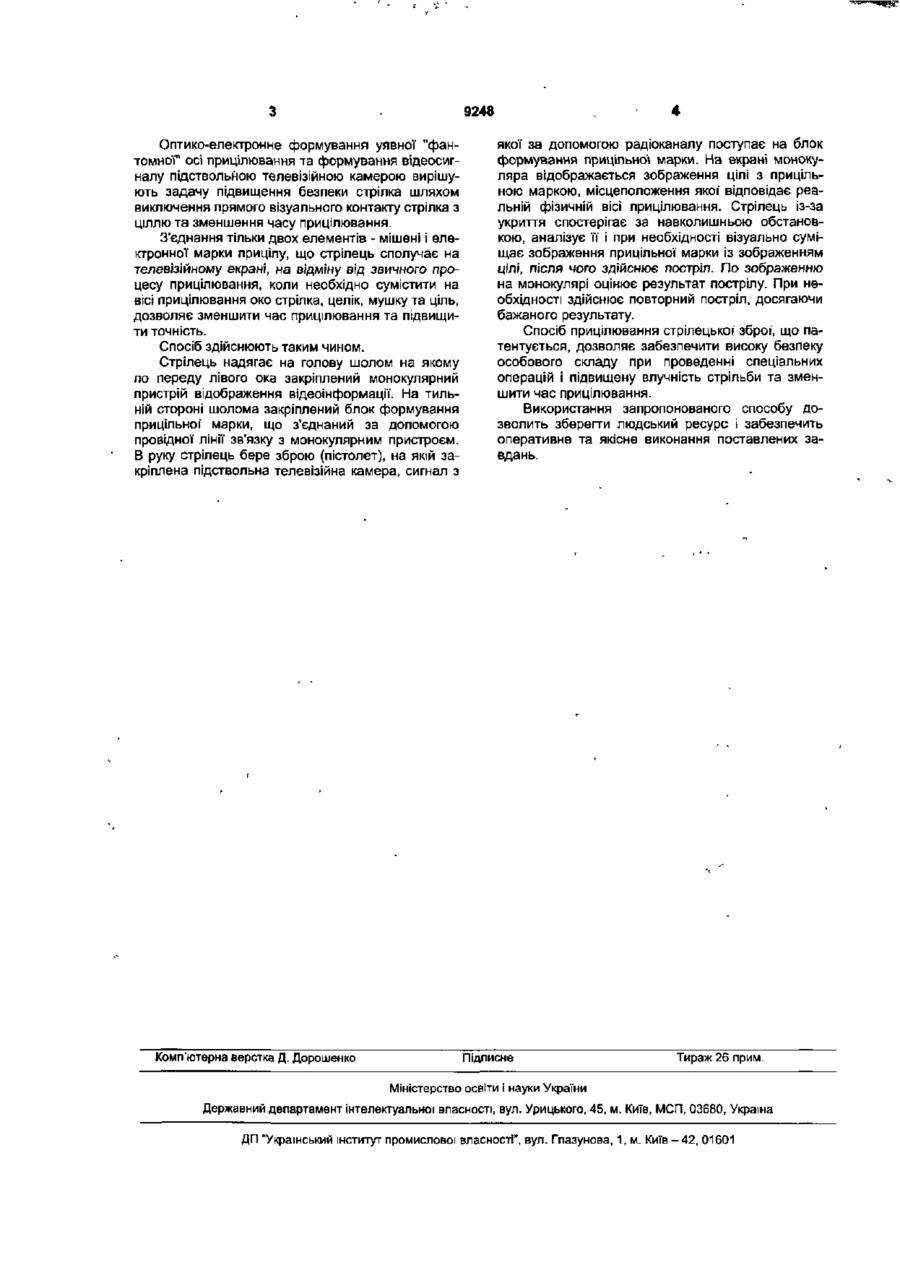

Спосіб прицілювання стрілецької зброї, що включає одночасне спостереження за навколишнім простором і зображення прицільної марки, виявлення цілі та суміщення марки з ціллю, який відрізняється тим, що проводять оптикоелектронне формування уявної "фантомної' осі прицілювання, при цьому суміщають зображення відеосигналу цілі, сформованого підствольною телевізійною камерою, який передається до монокулярного пристрою відображення за допомогою радіоканалу, та зображення сформованого відеосигналу електронної прицільної' марки, яке по відношенню до зображення цілі співпадає з реальною фізичною віссю прицілювання. Корисна модель належить до способів прицілювання та наведення і може використовуватися в прицілах для озброєння, ведення влучної стрільби із закритої позиції при проведенні операцій спеціальними підрозділами. Відомий спосіб прицілювання [Патент Росії № 2155926, МІЖ 7 F 41 G 1/38, опубл. 10.09 2000], в якому процес прицілювання здійснюється в два послідовних в часі етапи, сприймають зображення цілі і наводять на неї приціл, при цьому в прицілі спостерігають два зображення цілі і для точного наведення зброї використовують електронні та оптичні схеми прицілювання. Недоліками способу є підвищення часу прицілювання (наведення) та технологічна складність в практичній реалізації. Найбільш близьким до способу, що заявляється, є спосіб прицілювання стрілецької зброї [Патент України №12618, МПК 7 F 41 G 3/16, опубл 28.02.1997, Бюл №1], який полягає в одночасному спостереженні навколишнього простору і зображення прицільної марки, що відображаються у світлодільнику прицілу, при цьому прицільну марку спостерігають крізь світлодільник, на початку розмістивши вісь під кутом 180°>а>90° до лінії візирування ока. Недоліками даного способу є можливість ураження стрілка, оскільки дозволяє відступати від краю прикриття лише на відстань, що дорівнює довжині корпусу прицілу. Переключення прицілу в інший режим стрільби здійснюється шляхом механічної перестановки корпусу прицілу в інше необхідне положення, що не забезпечує оперативної' стрільби в умовах обстановки, що швидко змінюється. В основу корисної моделі поставлено задачу удосконалення способу прицілювання стрілецької зброї', в якому шляхом зміни способу формування зображення прицільної марки на зображенні цілі та способу передачі відеоінформащї від об'єктива до окуляра забезпечується висока безпека стрілка і підвищена влучність та оперативність стрільби. Поставлена задача вирішується тим, що в способі прицілювання стрілецької зброї, який характеризується одночасним спостереженням за навколишнім простором і зображенням прицільної марки, виявлення, цілі та суміщення марки з ціллю, згідно з винаходом, проводять оптикоелектронне формування уявної "фантомної"" осі прицілювання, при цьому з'єднують відеосигнал цілі, сформований підствольною телевізійною камерою, який передається до монокулярного пристрою відображення за допомогою радіоканалу, та сформований відеосигнал електронної прицільної марки, зображення якого по відношенню до зображення цілі співпадає з реальною фізичною віссю прицілювання. Причинно-наслідковий зв'язок між сукупністю ознак способу і технічним результатом полягає у наступному. 00 CM о 9248 Оптико-електронне формування уявної "фантомної1 осі прицілювання та формування відеосигналу підствольною телевізійною камерою вирішують задачу підвищення безпеки стрілка шляхом виключення прямого візуального контакту стрілка з ціллю та зменшення часу прицілювання. З'єднання тільки двох елементів - мішені І електронної марки прицілу, що стрілець сполучає на телевізійному екрані, на відміну від звичного процесу прицілювання, коли необхідно сумістити на вісі прицілювання око стрілка, целік, мушку та ціль, дозволяє зменшити час прицілювання та підвищити точність. Спосіб здійснюють таким чином. Стрілець надягає на голову шолом на якому по переду лівого ока закріплений монокулярний пристрій відображення відеоінформації. На тильній стороні шолома закріплений блок формування прицільної' марки, що з'єднаний за допомогою провідної лінії зв'язку з монокулярним пристроєм. В руку стрілець бере зброю (пістолет), на якій закріплена підствольна телевізійна камера, сигнал з Комп'ютерна верстка Д. Дорошенко якої за допомогою радіоканалу поступає на блок формування прицільної марки. На екрані монокуляра відображається зображення цілі з прицільною маркою, місцеположення якої' відповідає реальній фізичній вісі прицілювання. Стрілець із-заукриття спостерігає за навколишньою обстановкою, аналізує її і при необхідності візуально суміщає зображення прицільної марки із зображенням цілі, після чого здійснює постріл. По зображенню на монокулярі оцінює результат пострілу. При необхідності здійснює повторний постріл, досягаючи бажаного результату. Спосіб прицілювання стрілецької' зброї', що патентується, дозволяє забезпечити високу безпеку особового складу при проведенні спеціальних операцій і підвищену влучність стрільби та зменшити час прицілювання. Використання запропонованого способу дозволить зберегти людський ресурс і забезпечить оперативне та якісне виконання поставлених завдань. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
