Спосіб виготовлення експоната стрілецької зброї з зразка бойової стрілецької зброї

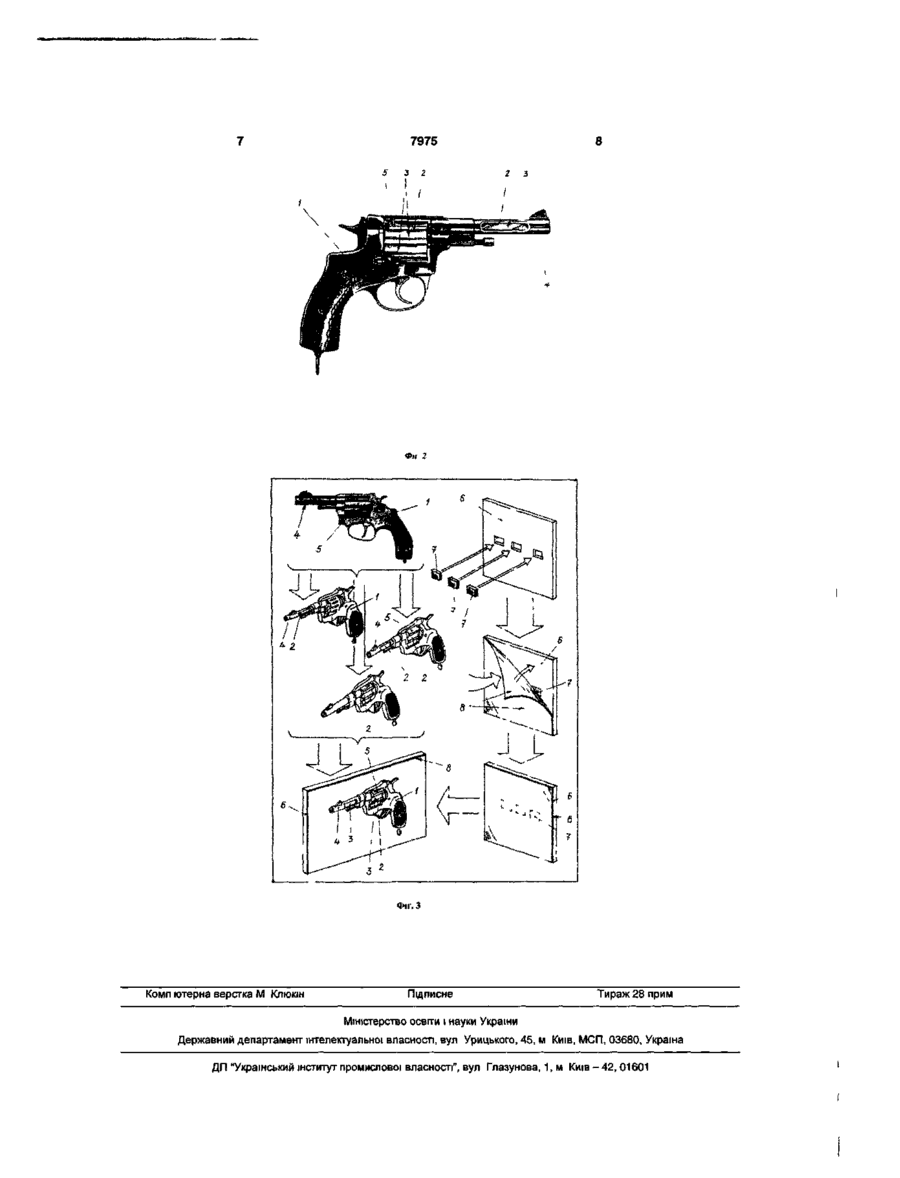

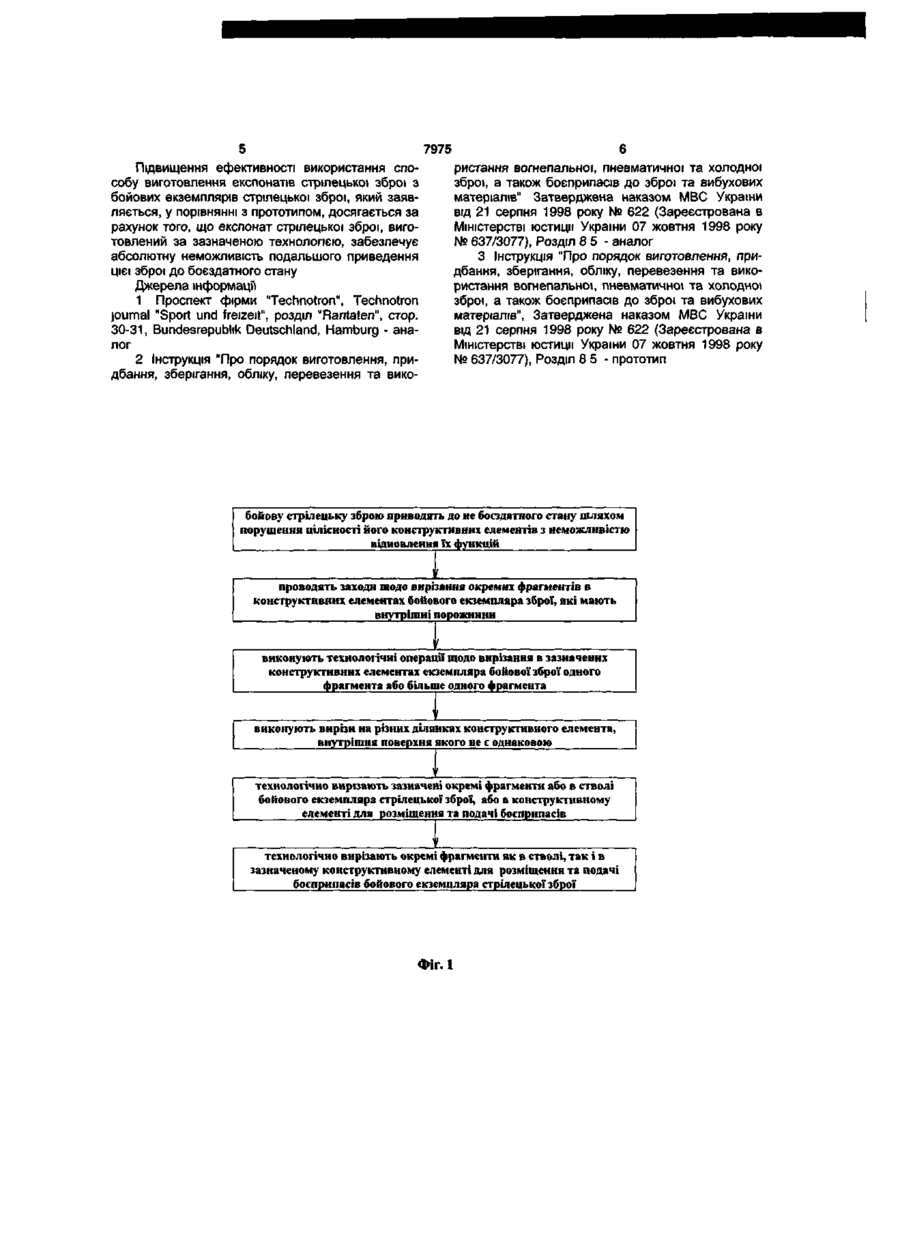

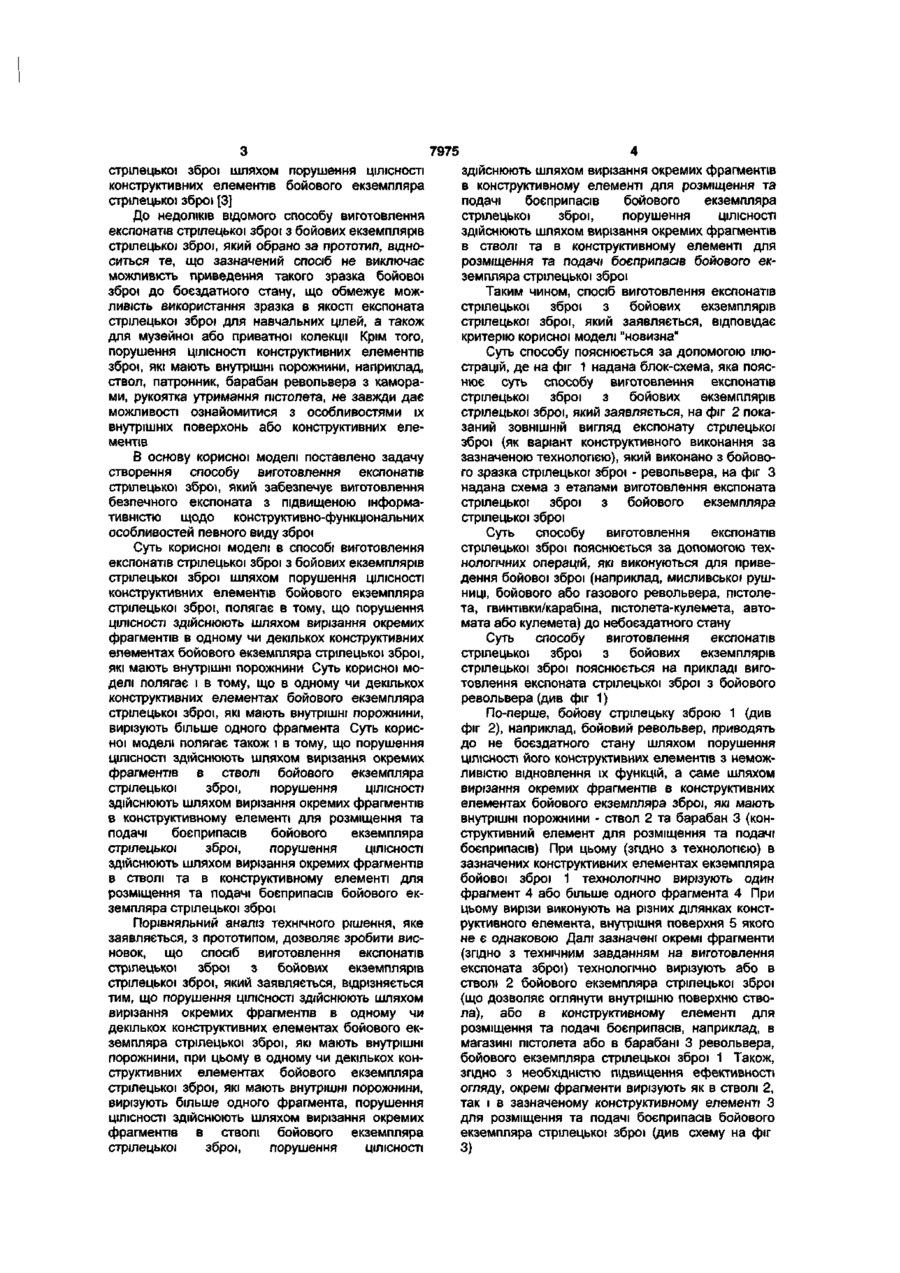

1 Спосіб виготовлення експонатів стрілецької зброї із зразка бойової стрілецької зброї, що виконується шляхом порушення ЦІЛІСНОСТІ конструктивних елементів бойового екземпляра стрілецької зброї, який відрізняється тим, що порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в одному чи декількох конструктивних елементах бойового екземпляра стрілецької зброї, які мають внутрішні порожнини 2 Спосіб за п 1, який відрізняється тим, що в одному чи декількох конструктивних елементах бойового екземпляра стрілецької зброї, які мають внутрішні порожнини, вирізують більше одного фрагмента 3 Спосіб за пп 1-2, який відрізняється тим, що порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в стволі бойового екземпляра стрілецької зброї 4 Спосіб за пп 1-2, який відрізняється тим, що порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в конструктивному елементі для розміщення та подачі боєприпасів бойового екземпляра стрілецької зброї 5 Спосіб за пп 1-2, який відрізняється тим що порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в стволі та в конструктивному елементі для розміщення та подачі боєприпасів бойового екземпляра стрілецької зброї те Корисна модель відноситься до галузі озброєння, зокрема, до способів приведення окремих екземплярів стрілецької зброї до небоєздатного стану, а саме, до способів виготовлення експонатів стрілецької зброї, наприклад, з бойових пістолетів, револьверів, гвинтівок, пістолетів-кулеметів, автоматів, кулеметів та іншої стрілецької зброї, яка має такі конструктивні елементи як ствол та елемент конструкції, призначений для розміщення та подачі боєприпасів Відомий спосіб приведення стрілецької зброї до небоєздатного стану шляхом порушення функцій конструктивних елементів зброї, яку потім перетворюють в експонат шляхом встановлення на оглядовому МІСЦІ, при цьому порушення функцій конструктивних елементів зброї, зокрема, пістолета, полягає у жорсткій фіксації між собою затворної рами та ствольної коробки шляхом, наприклад, зварювання [1] Але зазначений спосіб передусім не виключає можливість приведення такого зразка зброї знов до боєздатного стану, оскільки усунути зазначені механічні ушкодження, завдані зварюванням, дуже легко У той же час операція зварювання негативно відображується на зовнішньому вигляді зразка зброї, що знижує ЦІННІСТЬ експоната в цілому Відомий спосіб приведення стрілецької зброї до небоєздатного стану шляхом порушення ЦІЛІСНОСТІ к о н с т р у к т и в н и х е л е м е н т і в зброї, п р и ц ь о м у п о р у ш е н н я ЦІЛІСНОСТІ к о н с т р у к т и в н и х е л е м е н т і в зброї, н а п р и к л а д , с т в о л а та/або п а т р о н н и ка, п о л я г а є у с в е р д л і н н і в н и х о т в о р і в [2] Але зазначений спосіб також не виключає м о ж л и в і с т ь п р и в е д е н н я т а к о г о з р а з к а зброї д о б о є з д а т н о г о стану, щ о о б м е ж у є м о ж л и в і с т ь викор и с т а н н я з р а з к а в якості е к с п о н а т а музейної а б о приватної колекції К р і м т о г о , п о р у ш е н н я ЦІЛІСНОСТІ к о н с т р у к т и в н и х е л е м е н т і в зброї - с т в о л а а б о п а тронника - водночас не дає можливості ознайомит и с я з о с о б л и в о с т я м и їх в н у т р і ш н і х п о в е р х о н ь а б о конструктивних елементів Найбільш близьким технічним рішенням, обраним за прототип, є спосіб виготовлення експонатів стрілецької зброї з бойових екземплярів Ю Is** О) |*ч. р С ^ f о> ^ 7975 стрілецької зброї шляхом порушення ЦІЛІСНОСТІ конструктивних елементів бойового екземпляра стрілецької зброї [3] До недоліків відомого способу виготовлення експонатів стрілецької зброї з бойових екземплярів стрілецької зброї, який обрано за прототип, відноситься те, що зазначений спосіб не виключає можливість приведення такого зразка бойової зброї до боєздатного стану, що обмежує можливість використання зразка в якості експоната стрілецької зброї для навчальних цілей, а також для музейної або приватної колекції Крім того, порушення ЦІЛІСНОСТІ конструктивних елементів зброї, які мають внутрішні порожнини, наприклад, ствол, патронник, барабан револьвера з каморами, рукоятка утримання пістолета, не завжди дає можливості ознайомитися з особливостями їх внутрішніх поверхонь або конструктивних елементів В основу корисної моделі поставлено задачу створення способу виготовлення експонатів стрілецької зброї, який забезпечує виготовлення безпечного експоната з підвищеною інформативністю щодо конструктивно-функцюнальних особливостей певного виду зброї Суть корисної моделі в способі виготовлення експонатів стрілецької зброї з бойових екземплярів стрілецької зброї шляхом порушення ЦІЛІСНОСТІ конструктивних елементів бойового екземпляра стрілецької зброї, полягає в тому, що порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в одному чи декількох конструктивних елементах бойового екземпляра стрілецької зброї, які мають внутрішні порожнини Суть корисної моделі полягає і в тому, що в одному чи декількох конструктивних елементах бойового екземпляра стрілецької зброї, які мають внутрішні порожнини, вирізують більше одного фрагмента Суть корисної моделі полягає також і в тому, що порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагмент/в в стволі бойового екземпляра стрілецької зброї, порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в конструктивному елементі для розміщення та подачі боєприпасів бойового екземпляра стрілецької зброї, порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в стволі та в конструктивному елементі для розміщення та подачі боєприпасів бойового екземпляра стрілецької зброї Порівняльний аналіз технічного рішення, яке заявляється, з прототипом, дозволяє зробити висновок, що спосіб виготовлення експонатів стрілецької зброї з бойових екземплярів стрілецької зброї, який заявляється, відрізняється тим, що порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в одному чи декількох конструктивних елементах бойового екземпляра стрілецької зброї, які мають внутрішні порожнини, при цьому в одному чи декількох конструктивних елементах бойового екземпляра стрілецької зброї, які мають внутрішні порожнини, вирізують більше одного фрагмента, порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в стволі бойового екземпляра стрілецької зброї, порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в конструктивному елементі для розміщення та подачі боєприпасів бойового екземпляра стрілецької зброї, порушення ЦІЛІСНОСТІ здійснюють шляхом вирізання окремих фрагментів в стволі та в конструктивному елементі для розміщення та подачі боєприпасів бойового екземпляра стрілецької зброї Таким чином, спосіб виготовлення експонатів стрілецької зброї з бойових екземплярів стрілецької зброї, який заявляється, відповідає критерію корисної моделі "новизна" Суть способу пояснюється за допомогою ілюстрацій, де на фіг 1 надана блок-схема, яка пояснює суть способу виготовлення експонатів стрілецької зброї з бойових екземплярів стрілецької зброї, який заявляється, на фіг 2 показаний ЗОВНІШНІЙ вигляд експонату стрілецької зброї (як варіант конструктивного виконання за зазначеною технологією), який виконано з бойового зразка стрілецької зброї - револьвера, на фіг З надана схема з етапами виготовлення експоната стрілецької зброї з бойового екземпляра стрілецької зброї Суть способу виготовлення експонатів стрілецької зброї пояснюється за допомогою технологічних операцій, які виконуються для приведення бойової зброї (наприклад, мисливської рушниці, бойового або газового револьвера, пістолета, гвинтівки/карабіна, пістолета-кулемета, автомата або кулемета) до небоєздатного стану Суть способу виготовлення експонатів стрілецької зброї з бойових екземплярів стрілецької зброї пояснюється на прикладі виготовлення експоната стрілецької зброї з бойового револьвера (див фіг 1) По-перше, бойову стрілецьку зброю 1 (див фіг 2), наприклад, бойовий револьвер, приводять до не боєздатного стану шляхом порушення ЦІЛІСНОСТІ його конструктивних елементів з неможливістю відновлення їх функцій, а саме шляхом вирізання окремих фрагментів в конструктивних елементах бойового екземпляра зброї, які мають внутрішні порожнини - ствол 2 та барабан 3 (конструктивний елемент для розміщення та подачі боєприпасів) При цьому (згідно з технологією) в зазначених конструктивних елементах екземпляра бойової зброї 1 технологічно вирізують один фрагмент 4 або більше одного фрагмента 4 При цьому вирізи виконують на різних ділянках конструктивного елемента, внутрішня поверхня 5 якого не є однаковою Далі зазначені окремі фрагменти (згідно З технічним завданням на виготовлення експоната зброї) технологічно вирізують або в стволі 2 бойового екземпляра стрілецької зброї (що дозволяє оглянути внутрішню поверхню ствола), або в конструктивному елементі для розміщення та подачі боєприпасів, наприклад, в магазині пістолета або в барабані 3 револьвера, бойового екземпляра стрілецької зброї 1 Також, згідно з необхідністю підвищення ефективності огляду, окремі фрагменти вирізують як в стволі 2, так і в зазначеному конструктивному елементі З для розміщення та подачі боєприпасів бойового екземпляра стрілецької зброї (див схему на фіг 3) 7975 Підвищення ефективності використання спористання вогнепальної, пневматичної та холодної собу виготовлення експонатів стрілецької зброї з зброї, а також боєприпасів до зброї та вибухових бойових екземплярів стрілецької зброї, який заявматеріалів" Затверджена наказом МВС України ляється, у порівнянні з прототипом, досягається за від 21 серпня 1998 року № 622 (Зареєстрована в рахунок того, що експонат стрілецької зброї, вигоМіністерстві юстиції України 07 жовтня 1998 року товлений за зазначеною технологією, забезпечує № 637/3077), Розділ 8 5 - аналог абсолютну неможливість подальшого приведення З Інструкція "Про порядок виготовлення, прицієї зброї до боєздатного стану дбання, зберігання, обліку, перевезення та використання вогнепально», пневматично» та холодно» Джерела інформації зброї, а також боєприпасів до зброї та вибухових 1 Проспект фірми "Technotron", Technotron матеріалів", Затверджена наказом МВС України journal "Sport und freizeit", розділ "Rantaten", стар. від 21 серпня 1998 року № 622 (Зареєстрована в 30-31, Bundesrepublik Deutschland, Hamburg - анаМіністерстві юстиції України 07 жовтня 1998 року лог № 637/3077), Розділ 8 5 - прототип 2 Інструкція "Про порядок виготовлення, придбання, зберігання, обліку, перевезення та вико бойову стрілецьку зброю приводять до не боєздатного стану шляхом порушення цілісності його конструктивних елементів з неможливістю відновлення їх функцій проводять заходи щодо вирізання окремих фрагментів в конструктивних елементах бойового екземпляра зброї, які мають внутрішні порожнини виконують технологічні операції щодо вирізання в зазначених конструктивних елементах екземпляра бойової зброї одного фрагмента або більше одного фрагмента виконують вирізи на різних ділянках конструктивного елемента, внутрішня поверхня якого не є однаковою технологічно вирізають зазначені окремі фрагменти або в стволі бойового екземпляра стрілецької зброї, або в конструктивному елементі для розміщення та подачі боєприпасів технологічно вирізають окремі фрагменти як в стволі, так і в зазначеному конструктивному елементі для розміщення та подачі боєприпасів бойового екземпляра стрілецької* зброї ФІГ.1 7975 2 З tor 2 ФІГ, Комп ютерна верстка М Клюкш З Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
