Щит протиударний

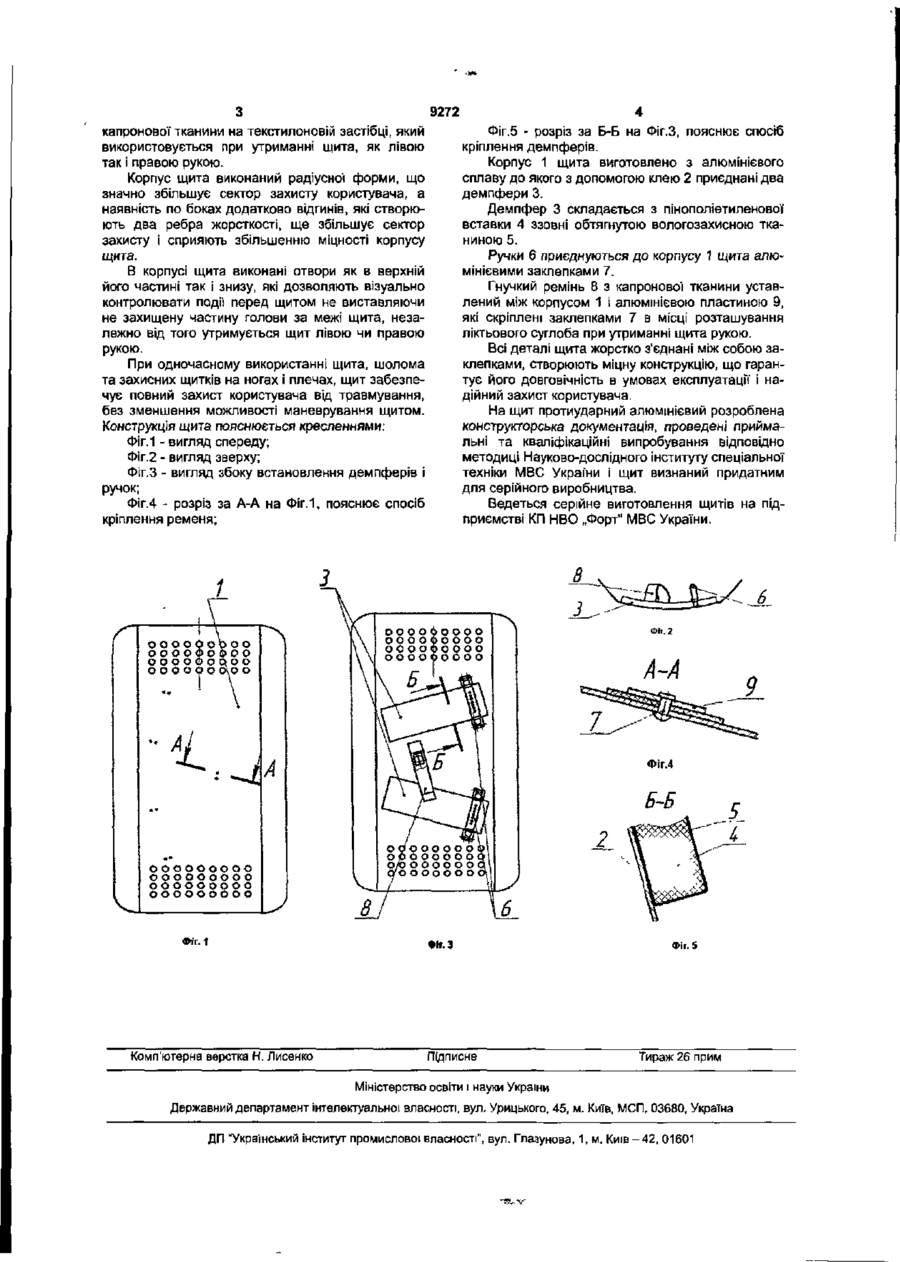

Щит протиударний, що містить корпус, демпфер, ручку і ремінь, який відрізняється тим, що містить другий демпфер, причому обидва демп фери виготовлені з пінополіетилену з ізольованими порами, обтягнуті ззовні вологозахисною тканиною і приклеєні до корпусу, виготовленого з листа міцного алюмінієвого сплаву радіусної форми з відгинами по краях і з отворами для спостереження у його верхній і нижній частинах, а також містить другу ручку, причому обидві ручки виготовлені з пінополіуретану, армованого алюмінієвою трубою, мають ергономічну форму і розміщуються разом з демпферами на корпусі під кутом до горизонту, гнучкий ремінь з капронового матеріалу уставлений між корпусом і алюмінієвою пластиною, які скріплені заклепками. Корисна модель відноситься до засобів захис ри залізних заточених прутків (заточок) великої енергії, а також підвищується довговічність щита в умовах експлуатації. Поставлена задача вирішується тим, що розроблена нова конструкція щита, який містить корпус з міцного алюмінієвого сплаву і полегшені демпфери, виготовлені з пінополіетилену, ззовні обтягнуті вологозахисною тканиною \ приклеєні до корпусу щита. Наявність ізольованих пор в пінополіетилені і вологозахисна тканина демпферів не дозволяє намокати демпферам при дії на них дощу літом або мокрого снігу зимою. Особливістю даного щита є також наявність двох ручок і двох демпферів, що дозволяє утримувати його як лівою так і правою, а також двома руками одночасно при необхідності Ручки утримання щита виготовлені з міцного полімерного матеріалу, армованого алюмінієвою трубою, при чому рукоятки ручок з заглибленням для пальців мають ергономічну форму, тобто повторюють профіль кисті руки, що забезпечує зручність утримання і маніпулювання щитом Демпфери з ручками розміщені під кутом до горизонту, що дозволяє рівномірно розподілити навантаження ваги щита на руку від ліктя до кисті і зменшити утомлюваність при утриманні. Для утримання щита на ліктьовому суглобі використовується широкий ремінь виготовлений із ту Щит протиударний алюмінієвий призначений для використання правоохоронними підрозділами з метою самозахисту від каменів, палиць, залізних прутків, тощо, при виконанні службових обов'язків. Найближчим аналогом корисної моделі прийнятий протиударний щит, корпус якого виготовлений з пол І карбонатного прозорого листа товщиною 4мм, який має розміри - висоту 1000мм, ширину 550мм [Деклараційний патент України №2769 на корисну модель „Щит протиударний"]. Недоліками щита, корпус якого виготовлений з полікарбонатного прозорого листа, є те, що: - удари великої сили залізними заточеними прутками спричиняють тріщини корпусу з полікарбонатного прозорого листа; - процес старіння полікарбонатного прозорого листа відбувається швидше в порівнянні з алюмінієвим, а це зменшує термін придатності щита при експлуатації; - при створенні кругової оборони з допомогою щитів, прозорість дає можливість наносити удари по найбільш слабким місцям і створює психологічний дискомфорт для захисника. В основу корисної моделі поставлена задача створення щита протиударного (далі щит), в якому шляхом зміни конструкції і застосування міцнішого матеріалу досягається можливість сприймати уда CM CNI 9272 капронової тканини на текстилоновій застібці, який Фіг.5 - розріз за Б-Б на Фіг.З, пояснює спосіб використовується при утриманні щита, як лівою кріплення демпферів. так і правою рукою. Корпус 1 щита виготовлено з алюмінієвого сплаву до якого з допомогою клею 2 приєднані два Корпус щита виконаний радіусної форми, що демпфери 3. значно збільшує сектор захисту користувача, а наявність по боках додатково відгинів, які створюДемпфер 3 складається з пінополіетиленової ють два ребра жорсткості, ще збільшує сектор вставки 4 ззовні обтягнутою вологозахисною тказахисту і сприяють збільшенню міцності корпусу ниною 5. щита. Ручки 6 приєднуються до корпусу 1 щита алюВ корпусі щита виконані отвори як в верхній мінієвими заклепками 7. його частині так і знизу, які дозволяють візуально Гнучкий ремінь 8 з капронової тканини уставконтролювати події перед щитом не виставляючи лений між корпусом 1 і алюмінієвою пластиною 9, не захищену частину голови за межі щита, незаякі скріплені заклепками 7 в місці розташування лежно від того утримується щит лівою чи правою ліктьового суглоба при утриманні щита рукою. рукою. Всі деталі щита жорстко з'єднані між собою заПри одночасному використанні щита, шолома клепками, створюють міцну конструкцію, що гаранта захисних щитків на ногах і плечах, щит забезпетує його довговічність в умовах експлуатації і начує повний захист користувача від травмування, дійний захист користувача. без зменшення можливості маневрування щитом. На щит протиударний алюмінієвий розроблена Конструкція щита пояснюється кресленнями: конструкторська документація, проведені приймальні та кваліфікаційні випробування відповідно Фіг.1 - вигляд спереду; методиці Науково-дослідного інституту спеціальної Фіг.2 - вигляд зверху; техніки МВС України і щит визнаний придатним Фіг.З - вигляд збоку встановлення демпферів і для серійного виробництва. ручок; Фіг.4 - розріз за А-А на Фіг.1, пояснює спосіб Ведеться серійне виготовлення щитів на підкріплення ременя; приємстві КП НВО „Форт" МВС України. А. з ооооророо оооофороо ооообоцоо о о о о о о о\о о ооообоооо ооообоооо ооообоооо ооооооооо - A оооооооо ооооооооо ооооооооо ооооооооо ооооооо о о Фіг.1 Комп'ютерна верстка Н. Лисенко ОООООООО' О А) О О О О О О О/О О О О О О О Фіг.З Підписне Фіг. 5 Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
