Електродвигун дисковий
Формула / Реферат
Електродвигун дисковий, що містить корпус, який складається з переднього та заднього щита, у якому міститься статор з обмоткою і ротор, встановлений на одній підшипниковій опорі, який відрізняється тим, що підшипникова опора розташована у центрі повздовжньої осі ротора, при цьому ротор встановлений на осі обертання і у пазах ротора з боку переднього щита закріплена гребінка-привід, а з боку заднього щита - гребінка-колектор.
Текст

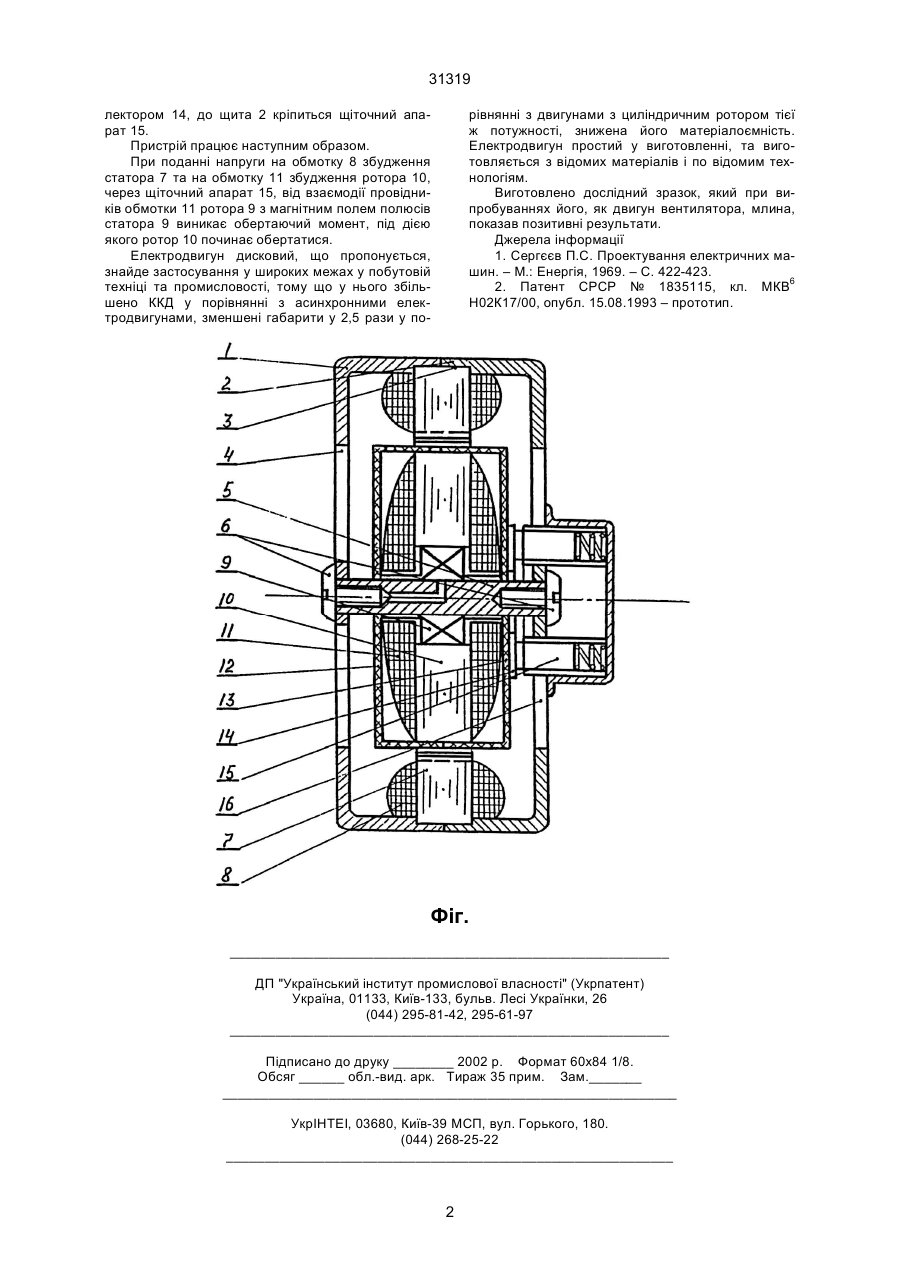

Електродвигун дисковий, що містить корпус, який складається з переднього та заднього щита, у 31319 лектором 14, до щита 2 кріпиться щіточний апарат 15. Пристрій працює наступним образом. При поданні напруги на обмотку 8 збудження статора 7 та на обмотку 11 збудження ротора 10, через щіточний апарат 15, від взаємодії провідників обмотки 11 ротора 9 з магнітним полем полюсів статора 9 виникає обертаючий момент, під дією якого ротор 10 починає обертатися. Електродвигун дисковий, що пропонується, знайде застосування у широких межах у побутовій техніці та промисловості, тому що у нього збільшено ККД у порівнянні з асинхронними електродвигунами, зменшені габарити у 2,5 рази у по рівнянні з двигунами з циліндричним ротором тієї ж потужності, знижена його матеріалоємність. Електродвигун простий у виготовленні, та виготовляється з відомих матеріалів і по відомим технологіям. Виготовлено дослідний зразок, який при випробуваннях його, як двигун вентилятора, млина, показав позитивні результати. Джерела інформації 1. Сергєєв П.С. Проектування електричних машин. – М.: Енергія, 1969. – С. 422-423. 2. Патент СРСР № 1835115, кл. МКВ6 Н02К17/00, опубл. 15.08.1993 – прототип. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDisk electric motor
Автори англійськоюHorobtsov Viktor Pavlovych
Назва патенту російськоюЭлектродвигатель дисковый
Автори російськоюГоробцов Виктор Павлович
МПК / Мітки
МПК: H02K 17/00
Мітки: дисковий, електродвигун
