Спосіб визначення фазового зсуву одновимірних дротяних решіток

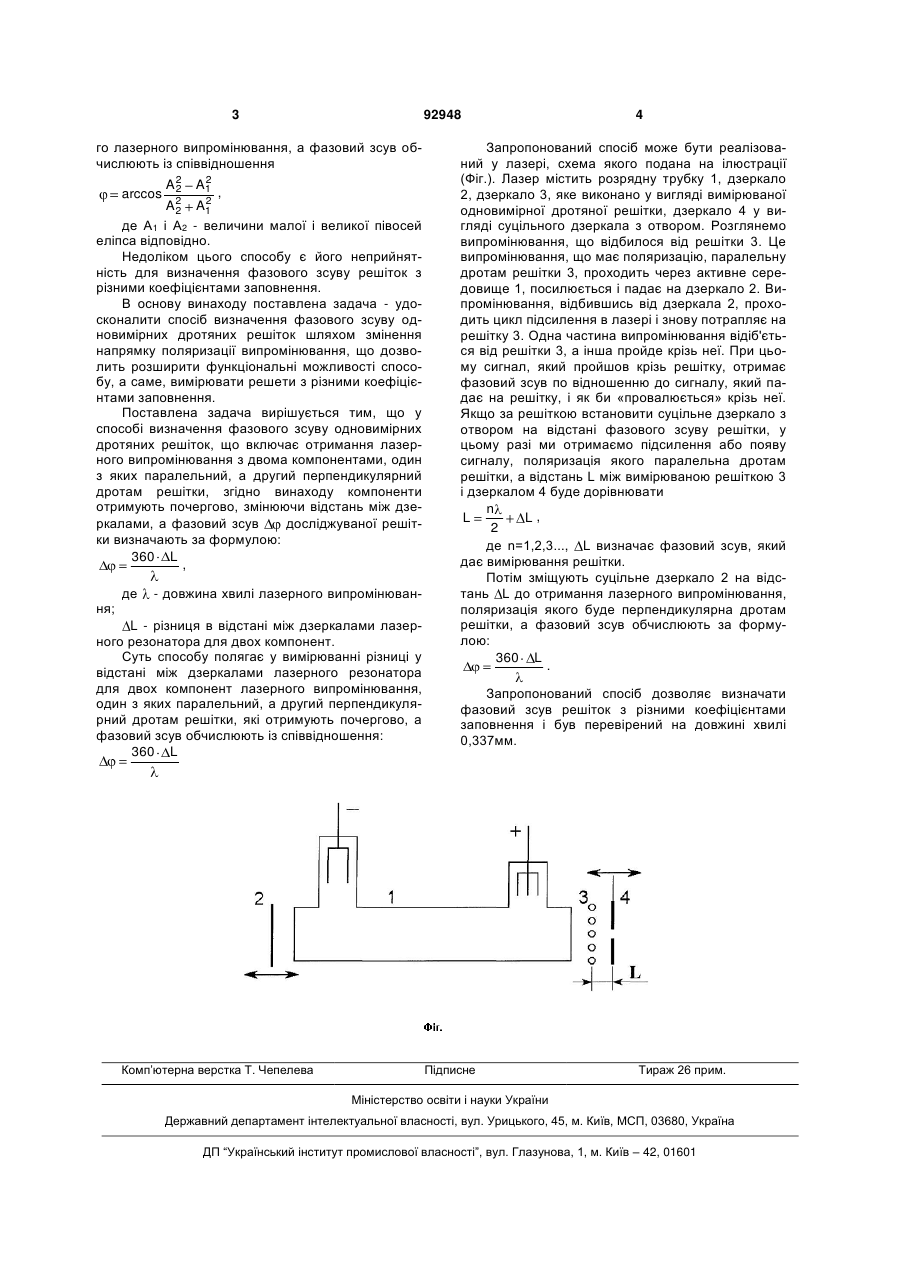

Спосіб визначення фазового зсуву одновимірних дротяних решіток, що включає отримання лазерного випромінювання з двома компонентами, один з яких паралельний, а другий перпендикулярний дротам решітки, який відрізняється тим, що компоненти отримують почергово, змінюючи відстань між дзеркалами резонатора від положення, при якому компонент випромінювання паралельний дротам решітки, до положення, при якому компонент перпендикулярний дротам решітки, а фазовий зсув досліджуваної решітки визначають за формулою: 360 L , Винахід відноситься до фізики і техніки міліметрового, субміліметрового і інфрачервоного діапазонів, а саме, до поляризуючих елементів, і може буди використаний при розробці різних поляризуючих елементів. В субміліметровому діапазоні відомий спосіб визначення коефіцієнта пропускання одновимірних дротяних решіток, заснований на використанні досліджуваної решітки в якості вивідного дзеркала лазера (А.с. СССР №1766154, МПК5 G01J5/02, 1992.). При цьому резонатор лазера влаштований таким чином, що напрямок вектора внутрішньо лазерного лінійно поляризованого випромінювання може регулюватися в широких межах по відношенню до дротів решітки, що вимірюється. При цьому домагаються рівності двох ортогонально поляризованих компонент випромінювання, що пройшло крізь решітку, один з яких паралельний дротам решітки, а другий - перпендикулярний. Далі, визначаючи кут між напрямом вектора поляризації внутрішньолазерного випромінювання та дротами решітки, обчислюють коефіцієнт пропус кання решітки. Недоліком цього способу є відсутність операцій, що дозволяють визначити фазовий зсув досліджуваної решітки. Найближчим по технічній суті аналогом до винаходу, що пропонується (прототипом), є спосіб визначення електродинамічних характеристик одновимірних дротяних решіток (патент України на винахід №76285, МПК G02F1/01, G01J4/00, G01J5/02, 2006), який полягає в аналізі випромінювання, що пройшло крізь поляризаційну решітку, яку використовують як вивідне дзеркало лазера. При цьому вимірюють залежність вихідної лазерної потужності від кута між дротами вихідної лазерної решітки і напрямом електричного вектора лінійно поляризованого випромінювання, яке падає на решітку, для двох складових, що поляризовані паралельно та перпендикулярно дротам решітки. З цих залежностей визначають кут, при якому обидва компонента рівні, і при цьому куті знімають азимутальну залежність вихідного лазерного випромінювання. Визначають амплітуди малої і великої півосей еліпса поляризації вихідно (19) UA (11) 92948 (13) C2 де - довжина хвилі лазерного випромінювання; L - різниця у відстані між дзеркалами лазерного резонатора для двох компонентів. 3 92948 го лазерного випромінювання, а фазовий зсув обчислюють із співвідношення A2 2 2 A1 , 2 A1 дe A1 і A2 - величини малої і великої півосей еліпса відповідно. Недоліком цього способу є його неприйнятність для визначення фазового зсуву решіток з різними коефіцієнтами заповнення. В основу винаходу поставлена задача - удосконалити спосіб визначення фазового зсуву одновимірних дротяних решіток шляхом змінення напрямку поляризації випромінювання, що дозволить розширити функціональні можливості способу, а саме, вимірювати решети з різними коефіцієнтами заповнення. Поставлена задача вирішується тим, що у способі визначення фазового зсуву одновимірних дротяних решіток, що включає отримання лазерного випромінювання з двома компонентами, один з яких паралельний, а другий перпендикулярний дротам решітки, згідно винаходу компоненти отримують почергово, змінюючи відстань між дзеркалами, а фазовий зсув досліджуваної решітки визначають за формулою: 360 L , arccos де A2 2 - довжина хвилі лазерного випромінюван ня; L - різниця в відстані між дзеркалами лазерного резонатора для двох компонент. Суть способу полягає у вимірюванні різниці у відстані між дзеркалами лазерного резонатора для двох компонент лазерного випромінювання, один з яких паралельний, а другий перпендикулярний дротам решітки, які отримують почергово, а фазовий зсув обчислюють із співвідношення: 360 L Комп’ютерна верстка Т. Чепелева 4 Запропонований спосіб може бути реалізований у лазері, схема якого подана на ілюстрації (Фіг.). Лазер містить розрядну трубку 1, дзеркало 2, дзеркало 3, яке виконано у вигляді вимірюваної одновимірної дротяної решітки, дзеркало 4 у вигляді суцільного дзеркала з отвором. Розглянемо випромінювання, що відбилося від решітки 3. Це випромінювання, що має поляризацію, паралельну дротам решітки 3, проходить через активне середовище 1, посилюється і падає на дзеркало 2. Випромінювання, відбившись від дзеркала 2, проходить цикл підсилення в лазері і знову потрапляє на решітку 3. Одна частина випромінювання відіб'ється від решітки 3, а інша пройде крізь неї. При цьому сигнал, який пройшов крізь решітку, отримає фазовий зсув по відношенню до сигналу, який падає на решітку, і як би «провалюється» крізь неї. Якщо за решіткою встановити суцільне дзеркало з отвором на відстані фазового зсуву решітки, у цьому разі ми отримаємо підсилення або появу сигналу, поляризація якого паралельна дротам решітки, а відстань L між вимірюваною решіткою 3 і дзеркалом 4 буде дорівнювати n L L, 2 де n=1,2,3..., L визначає фазовий зсув, який дає вимірювання решітки. Потім зміщують суцільне дзеркало 2 на відстань L до отримання лазерного випромінювання, поляризація якого буде перпендикулярна дротам решітки, а фазовий зсув обчислюють за формулою: 360 L . Запропонований спосіб дозволяє визначати фазовий зсув решіток з різними коефіцієнтами заповнення і був перевірений на довжині хвилі 0,337мм. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
