Спосіб вимірювання фазового зсуву

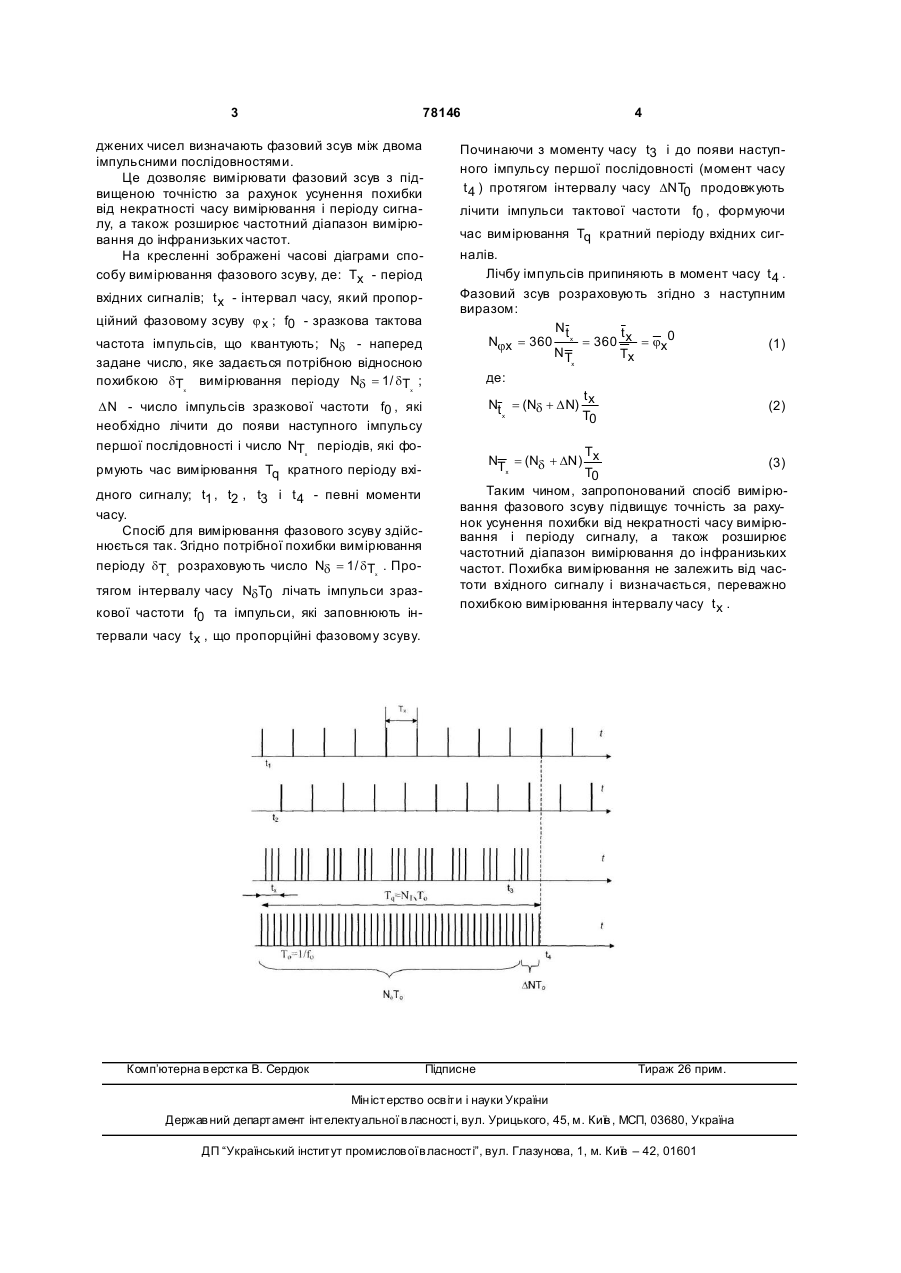

Спосіб вимірювання фазового зсуву, який полягає в тому, що формують зразковий фіксований інтервал часу, який вибирають більшим за період самої низької частоти послідовностей, фазовий зсув між якими вимірюється, протягом цього часу вимірювання квантують часові інтервали, які пропорційні фазовому зсуву між двома імпульсними 3 78146 джених чисел визначають фазовий зсув між двома імпульсними послідовностями. Це дозволяє вимірювати фазовий зсув з підвищеною точністю за рахунок усунення похибки від некратності часу вимірювання і періоду сигналу, а також розширює частотний діапазон вимірювання до інфранизьких частот. На кресленні зображені часові діаграми способу вимірювання фазового зсуву, де: Tx - період вхідних сигналів; t x - інтервал часу, який пропорційний фазовому зсуву j x ; f0 - зразкова тактова частота імпульсів, що квантують; Nd - наперед задане число, яке задається потрібною відносною похибкою dTx вимірювання періоду Nd = 1 / dTx ; D N - число імпульсів зразкової частоти f0 , які необхідно лічити до появи наступного імпульсу першої послідовності і число NTx періодів, які формують час вимірювання Tq кратного періоду вхідного сигналу; t1 , t2 , t3 і t 4 - певні моменти часу. Спосіб для вимірювання фазового зсуву здійснюється так. Згідно потрібної похибки вимірювання періоду dTx розраховують число Nd = 1 / dTx . Протягом інтервалу часу NdT0 лічать імпульси зразкової частоти f0 та імпульси, які заповнюють ін 4 Починаючи з моменту часу t3 і до появи наступного імпульсу першої послідовності (момент часу t 4 ) протягом інтервалу часу DNT0 продовжують лічити імпульси тактової частоти f0 , формуючи час вимірювання Tq кратний періоду вхідних сигналів. Лічбу імпульсів припиняють в момент часу t 4 . Фазовий зсув розраховують згідно з наступним виразом: Nt t Njx = 360 x = 360 x = jx0 (1) NT Tx x де: t Nt = (Nd + D N) x (2) x T0 T NT = (Nd + DN) x (3) x T0 Таким чином, запропонований спосіб вимірювання фазового зсуву підвищує точність за рахунок усунення похибки від некратності часу вимірювання і періоду сигналу, а також розширює частотний діапазон вимірювання до інфранизьких частот. Похибка вимірювання не залежить від частоти вхідного сигналу і визначається, переважно похибкою вимірювання інтервалу часу t x . тервали часу t x , що пропорційні фазовому зсуву. Комп’ютерна в ерстка В. Сердюк Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
