Насос-дозатор
Номер патенту: 9301
Опубліковано: 15.09.2005
Автори: Сливканич Володимир Семенович, Косиченко Анатолій Вікторович, Купригін Олег Вікторович, Моісеєв Сергій Вікторович
Формула / Реферат
Насос-дозатор, що містить корпус з розміщеними в ньому редуктором, ексцентриковим валом, шатуном, у головках якого установлені втулки, і повзуном, а також закріплені на корпусі електродвигун і гідроциліндр із плунжером і клапанами, який відрізняється тим, що поверхні втулок і головок шатуна, що сполучаються, виконані сферичними, втулки встановлені в головках шатуна з можливістю кутового переміщення, а повзун і плунжер гідроциліндра з'єднані за допомогою сферичного шарніра.
Текст

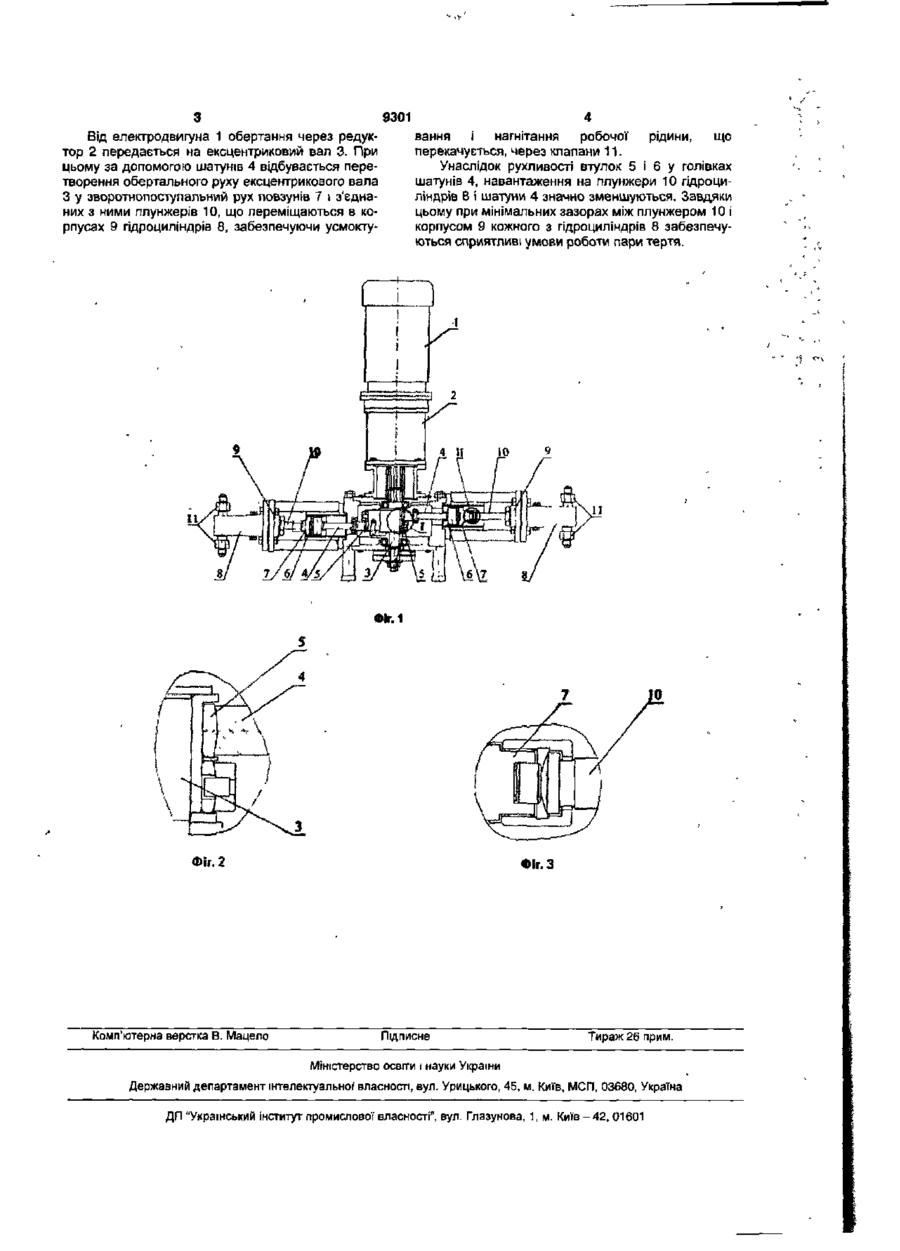

Насос-дозатор, що містить корпус з розміщеними в ньому редуктором, ексцентриковим валом, О со 9301 Від електродвигуна 1 обертання через редуктор 2 передається на ексцентриковий вал 3. При цьому за допомогою шатунів 4 відбувається перетворення обертального руху ексцентрикового вала З у зворотнопоступальний рух повзунів 7 і з'єднаних з ними плунжерів 10, що переміщаються в корпусах 9 гідроциліндрів 8, забезпечуючи усмокту вання і нагнітання робочої рідини, що перекачується, через клапани 11. Унаслідок рухливості втулок 5 і 6 у голівках шатунів 4, навантаження на плунжери 10 гідроциліндрів 8 і шатуни 4 значно зменшуються. Завдяки цьому при мінімальних зазорах між плунжером 10 і корпусом 9 кожного з гідроциліндрів 8 забезпечуються сприятливі умови роботи пари тертя. ФІГ.1 Фіг. 2 Комп'ютерна верстка В. Мацело Фіг. З Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної' власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДЛ "Український Інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPump-dispenser
Автори англійськоюSlyvkanych Volodymyr Semenovych, Kupryhin Oleh Viktorovych, Moiseiev Serhii Viktorovych, Kosychenko Anatolii Viktorovych
Назва патенту російськоюНасос-дозатор
Автори російськоюСливканич Владимир Семенович, Купрыгин Олег Викторович, Моисеев Сергей Викторович, Косиченко Анатолий Викторович
МПК / Мітки
МПК: F04B 13/00
Мітки: насос-дозатор
