Кулезахисний щит

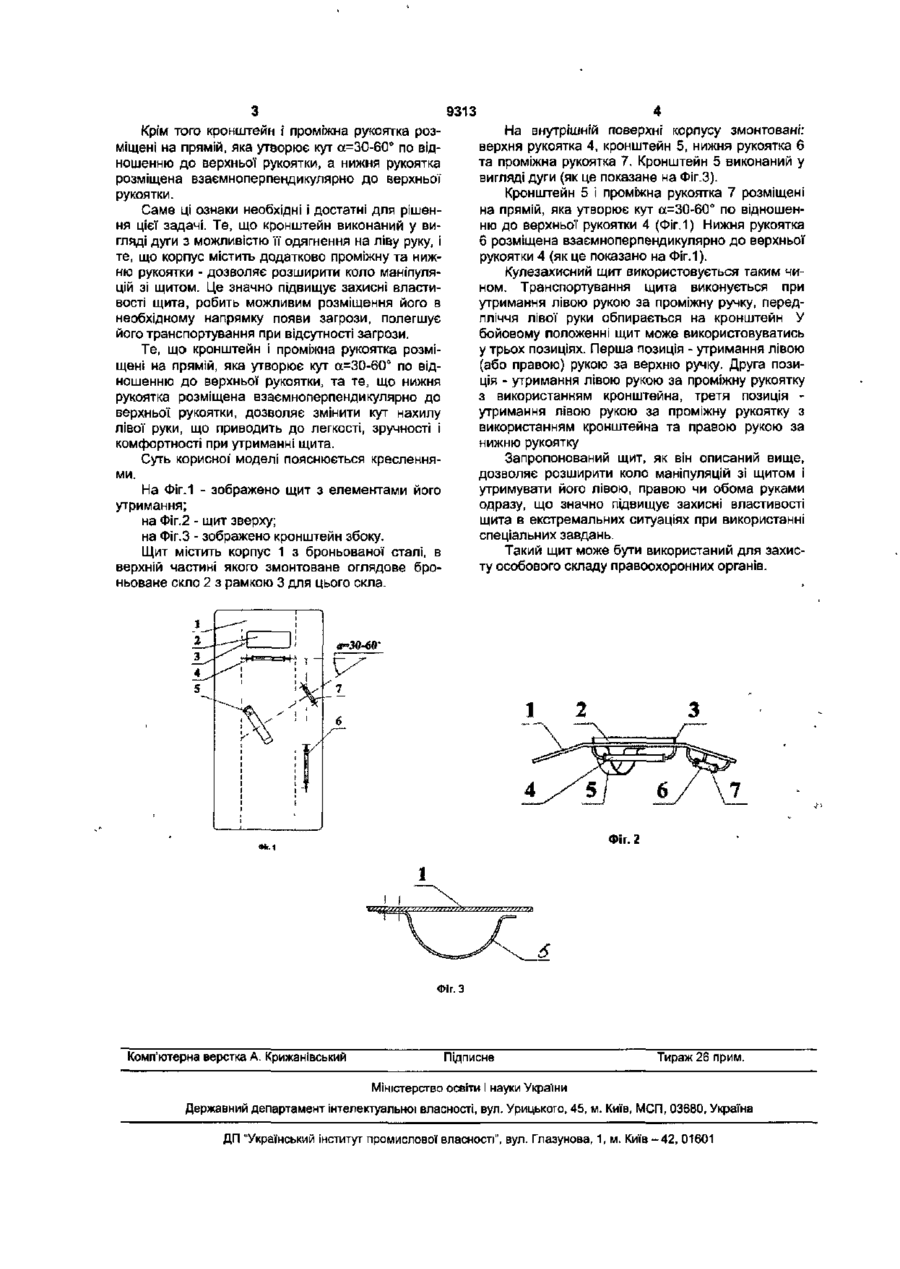

1. Кулезахисний щит, що містить корпус з броньованої сталі, в верхній частині якого змонто ване оглядове броньоване скло з рамкою для цього скла, а на внутрішній поверхні корпусу змонтована верхня рукоятка і кронштейн, який відрізняється тим, що кронштейн виконаний у вигляді дуги з можливістю її одягання на ліву руку, при цьому корпус додатково містить проміжну і нижню рукоятки. 2 Щит за п 1, який відрізняється тим, що кронштейн і проміжна рукоятка розміщені на прямій, яка утворює кут а=30-60с по відношенню до верхньої рукоятки, а нижня рукоятка розміщена взаємно перпендикулярно до верхньої рукоятки. Корисна модель відноситься до виробів індивідуального бронезахисту, зокрема до кулезахисних щитів, і може бути використаною для захисту людини від куль. Відомий щит, що виконаний у вигляді чемодану "дипломат". В корпусі чемодану розміщені броньові пластини 3 появою загрози чемодан відчиняється і його розкритий корпус виконує функцію кулезахисного щита [пат РФ №2104464 кл.Р41Н5/08, опубл. 10.02.1998р.]. Недоліком відомого щита є його складність. В конструкцію чемодану входять запобіжні та фіксуючі пристрої, механізм розкриття чемодану та інше обладнання, за допомогою якого чемодан розкривається і фіксується в складеному стані. До того ж в щиті відсутнє оглядове скло, що зменшує можливості маневру та захисту особи, яка захищається. Найбільш близьким до заявляемого щита і вибраним за прототип є щит, що містить корпус з броньованої сталі, в верхній частині якого змонтовано оглядове броньоване скло з рамкою для цього скла, а на внутрішній поверхні корпусу змонтована верхня ручка для утримання щита та кронштейн [Безопасность. Поставщики продукции правоохранительным органам России 1997/98гг. Каталог в 3-х книгах. 2-е издание. Книга 1. "Средства активной обороны и бронезащиты". Москва, изд. ЗАО "Бизон-95" 1997г. стр.135]. Основними недоліками цього щита є: - кронштейн виконаний у вигляді рукоятки і виконує функцію упора, коли щит утримується за верхню рукоятку лівою (або правою) рукою. Рука при цьому знаходиться у вертикальному положенні, що приводить до появи відчуття дискомфорту у випадку тривалого використання; - використання верхньої рукоятки і кронштейна не дає можливості широкого кола маніпуляцій зі щитом обома руками, що звужує можливості утримання щита в екстремальних ситуаціях при виконанні спеціальних завдань особовим складом правоохоронних органів В основу корисної моделі поставлена задача створення кулезахисного щита шляхом зміни конструкції його елементів та введення додаткових елементів, які призначені для утримання щита, що значно розширює коло маніпуляцій зі щитом в екстремальних ситуаціях при виконані спеціальних завдань. Рішення цієї задачі досягається тим, що кулезахисний щит, що містить корпус з броньованої сталі, в верхній частині якого змонтоване оглядове броньоване скло з рамкою для цього скла, а на внутрішній поверхні корпусу змонтована верхня рукоятка і кронштейн, згідно корисної моделі, кронштейн виконаний у вигляді дуги з можливістю її одягання на ліву руку, при цьому корпус додатково містить проміжну і нижню рукоятки. со со о> г 9313 На внутрішній поверхні корпусу змонтовані: верхня рукоятка 4, кронштейн 5, нижня рукоятка б та проміжна рукоятка 7. Кронштейн 5 виконаний у вигляді дуги (як це показане на Фіг.З). Кронштейн 5 і проміжна рукоятка 7 розміщені на прямій, яка утворює кут а=30-60° по відношенню до верхньої рукоятки 4 (Фіг.1) Нижня рукоятка б розміщена взаємноперпендикулярно до верхньої рукоятки 4 (як це показано на Фіг.1). Кулезахисний щит використовується таким чином. Транспортування щита виконується при утримання лівою рукою за проміжну ручку, передпліччя лівої руки обпирається на кронштейн У бойовому положенні щит може використовуватись у трьох позиціях. Перша позиція - утримання лівою (або правою) рукою за верхню ручку. Друга позиція - утримання лівою рукою за проміжну рукоятку з використанням кронштейна, третя позиція утримання лівою рукою за проміжну рукоятку з використанням кронштейна та правою рукою за нижню рукоятку Запропонований щит, як він описаний вище, дозволяє розширити коло маніпуляцій зі щитом і утримувати його лівою, правою чи обома руками одразу, що значно підвищує захисні властивості щита в екстремальних ситуаціях при використанні спеціальних завдань. Такий щит може бути використаний для захисту особового складу правоохоронних органів. Крім того кронштейн І проміжна рукоятка розміщені на прямій, яка утворює кут а=ЗО-60° по відношенню до верхньої рукоятки, а нижня рукоятка розміщена взаємноперпендикулярно до верхньої рукоятки. Саме ці ознаки необхідні і достатні для рішення цієї задачі. Те, що кронштейн виконаний у вигляді дуги з можливістю її одягнення на ліву руку, і те, що корпус містить додатково проміжну та нижню рукоятки - дозволяє розширити коло маніпуляцій зі щитом. Це значно підвищує захисні властивості щита, робить можливим розміщення його в необхідному напрямку появи загрози, полегшує його транспортування при відсутності загрози. Те, що кронштейн і проміжна рукоятка розміщені на прямій, яка утворює кут а=30-60° по відношенню до верхньої рукоятки, та те, що нижня рукоятка розміщена взаємноперпендикулярно до верхньої рукоятки, дозволяє змінити кут нахилу лівої руки, що приводить до легкості, зручності і комфортності при утриманні щита. Суть корисної' моделі пояснюється кресленнями. На Фіг.1 - зображено щит з елементами його утримання; на Фіг.2 - щит зверху; на Фіг.З - зображено кронштейн збоку. Щит містить корпус 1 з броньованої сталі, в верхній частині якого змонтоване оглядове броньоване скло 2 з рамкою 3 для цього скла. Фіг.2 Фіг.З Комп'ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
