Подрібнювач

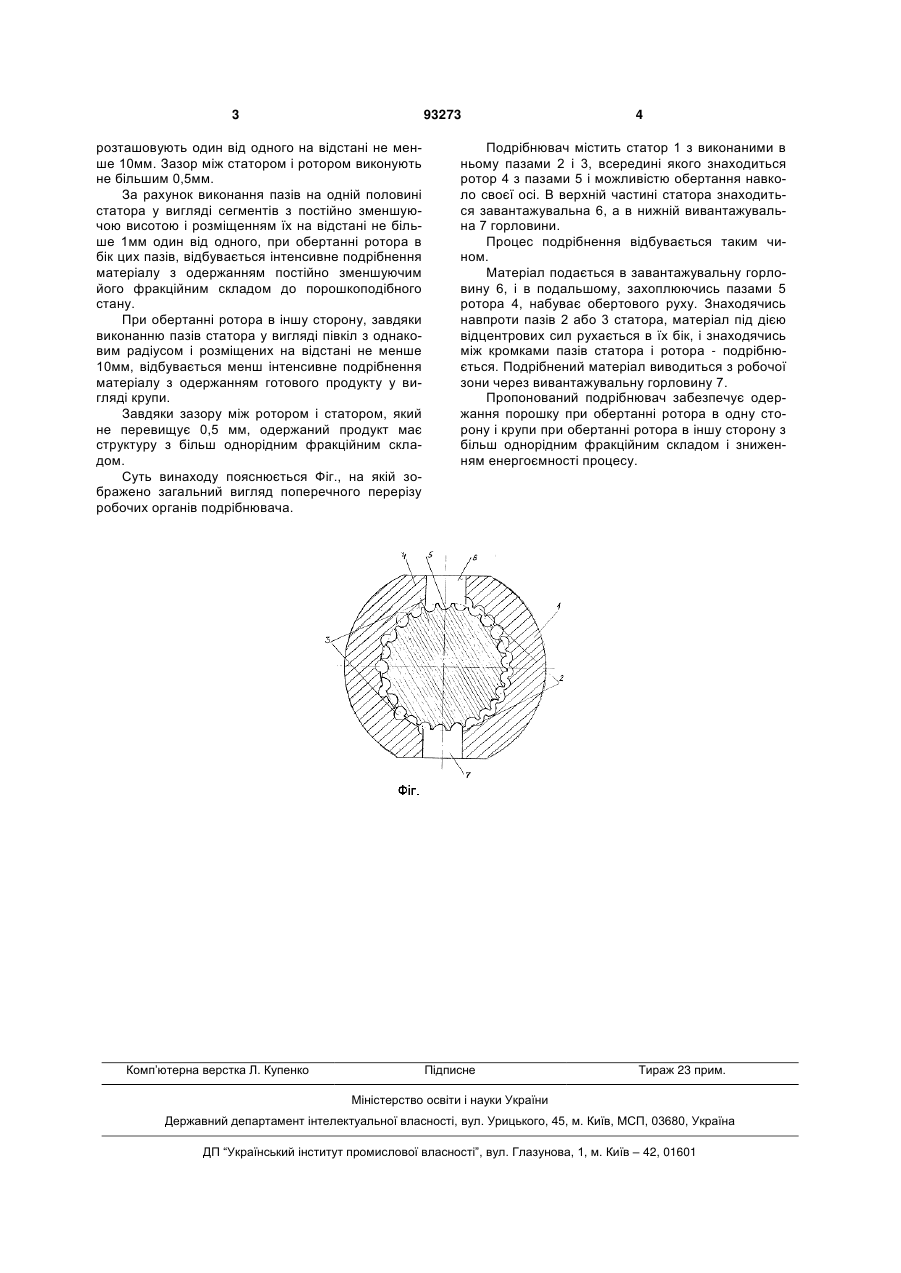

Подрібнювач, що включає статор, ротор, завантажувальну і вивантажувальну горловини, який відрізняється тим, що у статорі на одній половині робочої поверхні виконано пази, які в поперечному перерізі, починаючи з півкола, радіус якого дорівнює радіусам пазів виконаних на роторі, мають форму сегментів з постійно зменшуваною висотою, причому пази розміщені один від одного на відстані не більше 1 мм; на другій половині робочої поверхні статора виконано пази, що мають форму півкіл з однаковим радіусом і розміщені один від одного на відстані не менше 10 мм, а зазор між ротором і статором не перевищує 0,5 мм. (19) (21) a200902013 (22) 06.03.2009 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ГРИЦЕНКО ВІКТОР ТРОХИМОВИЧ, ЧЕХОВ АНАТОЛІЙ ВАСИЛЬОВИЧ (73) ІНСТИТУТ ОЛІЙНИХ КУЛЬТУР УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК (56) SU 1284594 A1; 23.01.1987 SU 233442; 18.12.1968 SU 313559; 07.09.1971 SU 1223993 A; 15.04.1986 SU 1676652 A1; 15.09.1991 RU 2012404 C1; 15.05.1994 UZ 3209 C; 29.12.2006 3 93273 розташовують один від одного на відстані не менше 10мм. Зазор між статором і ротором виконують не більшим 0,5мм. За рахунок виконання пазів на одній половині статора у вигляді сегментів з постійно зменшуючою висотою і розміщенням їх на відстані не більше 1мм один від одного, при обертанні ротора в бік цих пазів, відбувається інтенсивне подрібнення матеріалу з одержанням постійно зменшуючим його фракційним складом до порошкоподібного стану. При обертанні ротора в іншу сторону, завдяки виконанню пазів статора у вигляді півкіл з однаковим радіусом і розміщених на відстані не менше 10мм, відбувається менш інтенсивне подрібнення матеріалу з одержанням готового продукту у вигляді крупи. Завдяки зазору між ротором і статором, який не перевищує 0,5 мм, одержаний продукт має структуру з більш однорідним фракційним складом. Суть винаходу пояснюється Фіг., на якій зображено загальний вигляд поперечного перерізу робочих органів подрібнювача. Комп’ютерна верстка Л. Купенко 4 Подрібнювач містить статор 1 з виконаними в ньому пазами 2 і 3, всередині якого знаходиться ротор 4 з пазами 5 і можливістю обертання навколо своєї осі. В верхній частині статора знаходиться завантажувальна 6, а в нижній вивантажувальна 7 горловини. Процес подрібнення відбувається таким чином. Матеріал подається в завантажувальну горловину 6, і в подальшому, захоплюючись пазами 5 ротора 4, набуває обертового руху. Знаходячись навпроти пазів 2 або 3 статора, матеріал під дією відцентрових сил рухається в їх бік, і знаходячись між кромками пазів статора і ротора - подрібнюється. Подрібнений матеріал виводиться з робочої зони через вивантажувальну горловину 7. Пропонований подрібнювач забезпечує одержання порошку при обертанні ротора в одну сторону і крупи при обертанні ротора в іншу сторону з більш однорідним фракційним складом і зниженням енергоємності процесу. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
