Подрібнювач

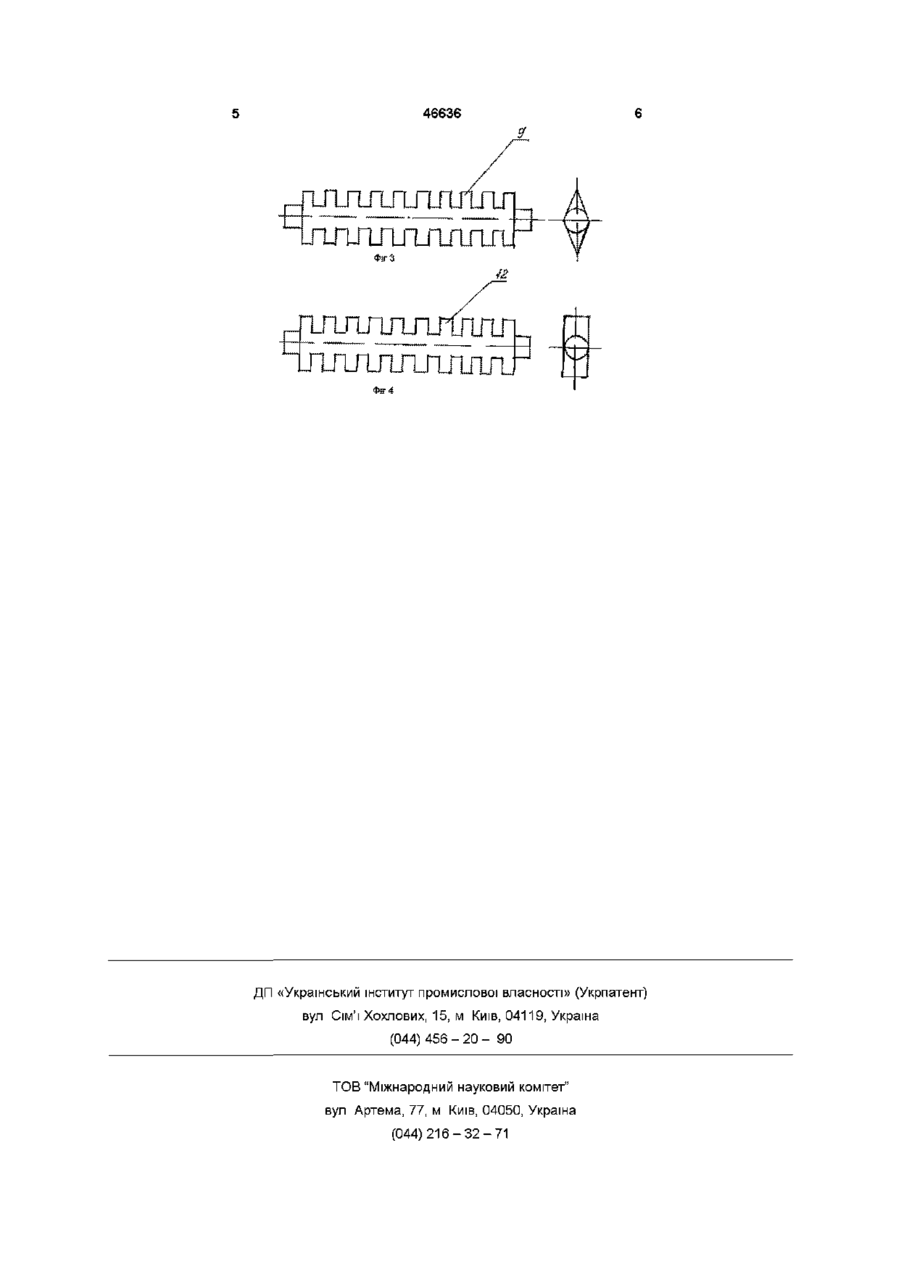

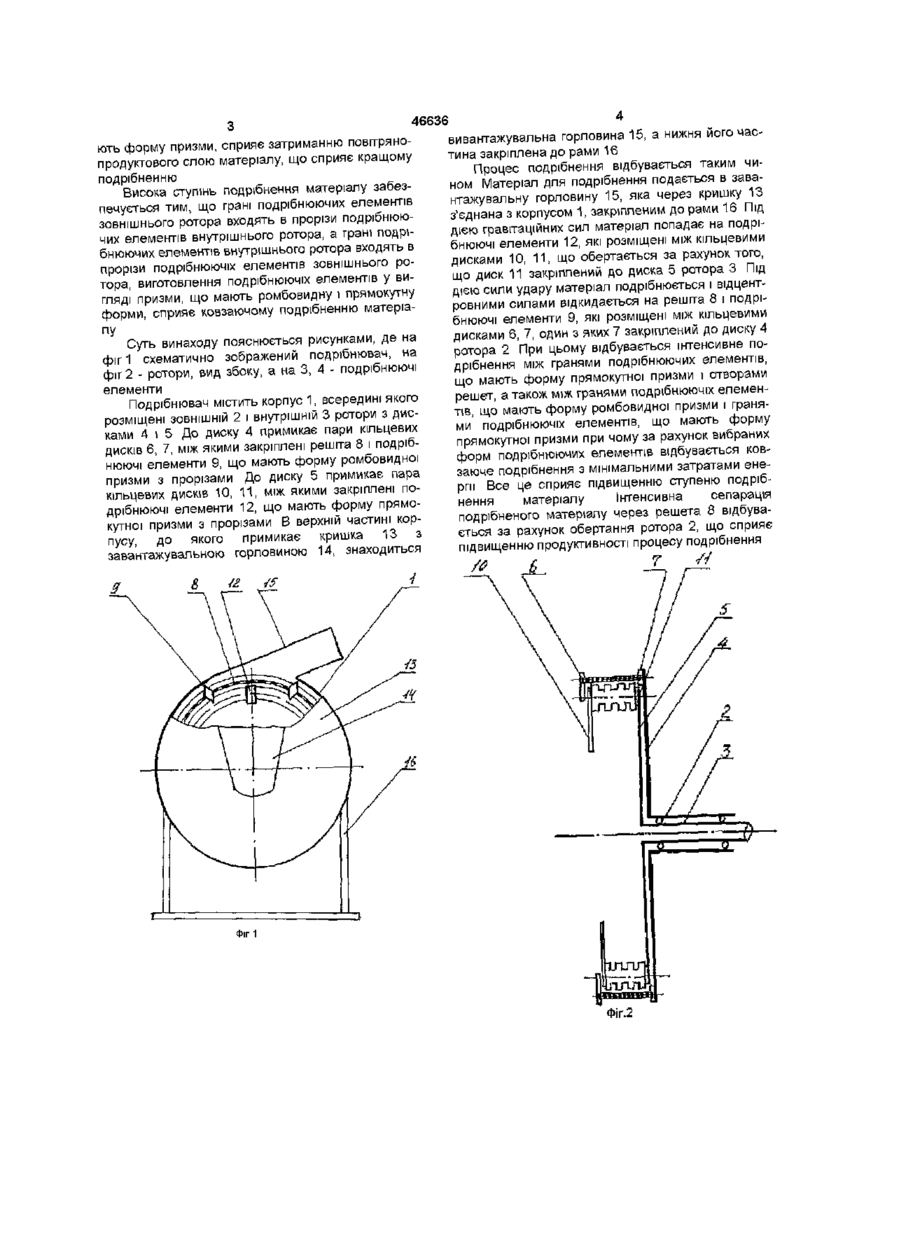

Подрібнювач, що містить корпус, всередині якого розміщені ЗОВНІШНІЙ і внутрішній ротори з закріпленими до них подрібнюючими елементами, що обертаються в протилежних напрямках, який відрізняється тим, що подрібнюючі елементи у вигляді решіт розміщені між двома кільцевими дисками і розділені між собою подрібнюючими елементами, які мають форму ромбоподібної призми з прорізами, причому один із кільцевих дисків кріпиться до зовнішнього ротора, а між двома кільцевими дисками, один з яких кріпиться до внутрішнього ротора, розміщені елементи, що мають форму прямокутної призми з прорізами і розміщені між дисками так, що грані подрібнюючих елементів зовнішнього ротора входять в прорізи подрібнюючих елементів внутрішнього ротора, а грані подрібнюючих елементів входять у прорізи подрібнюючих елементів зовнішнього ротора Винахід відноситься до сільськогосподарського машинобудування, частково до подрібнення кормів, і може бути використаний в медицині, переробній та харчовій промисловості Відома дробарка кормів (Авторське свідотство СРСР №4472815, A01F29/20, BQ2C13/28, 1991), яка має корпус з розміщеним в ньому ротором з билами Била виконані у вигляді лопаток з насічками, які обхвачуються решетом Для підвищення продуктивності подрібнення і зниження енергоємності процесу поверхність насічки лопаток, по ходу обертання ротора, виконана під кутом, не перевищуючим 90 градусів до дотичної проведеної до поверхні решета Незважаючи на це продуктивність подрібнення матеріалу залишається низькою, причому при установці решет з невеликими отворами відбувається їх забивання За прототипом вибрано подрібнювач кормів, всередині корпусу якого розміщені внутрішній і ЗОВНІШНІЙ ротори, до яких закріплені подрібнюючі елементи з протилежним напрямком обертання При обертанні роторів, за рахунок ударів подрібнюючіх елементів по матеріалу, відбувається інтенсивне, багаторазове його подрібнення Причому, за відсутність решета, забивання подрібненим матеріалом неможливе За рахунок цього продуктивність подрібнювача буде високою, але ступінь подрібнення залишається низькою В основу винаходу покладено задачу створення високопродуктивного подрібнювача, який забезпечує високу ступінь подрібнення матеріалу Поставлена задача досягається тим, що подрібнювач, що містить корпус, всередині якого розміщені ЗОВНІШНІЙ і внутрішній ротори з закріпленими до них подрібнюючими елементами, що обертаються в протилежних напрямках, згідно з винаходом подрібнюючі елементи у вигляді решет розміщені між двома кільцевими і розділені між собою подрібнюючими елементами, які мають форму ромбовидної призми з прорізами, причому один із кільцевих дисків кріпиться до зовнішнього ротора, а між двома кільцевими дисками, один із яких до внутрішнього ротора розміщені подрібнюючі елементи, що мають форму прямокутної призми з прорізами і розміщені між дисками так, що грані подрібнюючих елементів зовнішнього ротора входять в прорізи подрібнюючих елементів внутрішнього ротора, а грані подрібнюючих елементів внутрішнього ротора входять в прорізи подрібнюючих елементів зовнішнього ротора За рахунок того, що подрібнюючі елементи зовнішнього ротора виконані у вигляді решет, що обертаються, забезпечується підвищення продуктивності сепарації подрібненного матеріалу, а розділення їх подрібнюючіми елементами, що ма (О со (О (О 46636 ють форму призми, сприяє затриманню повітрянопродуктового слою матеріалу, що сприяє кращому подрібненню Висока ступінь подрібнення матеріалу забезпечується тим, що грані подрібнюючих елементів зовнішнього ротора входять в прорізи подрібнюючих елементів внутрішнього ротора, а грані подрібнюючих елементів внутрішнього ротора входять в прорізи подрібнюючіх елементів зовнішнього ротора виготовлення подрібнюючіх елементів у вигляді призми, що мають ромбовидну і прямокутну форми, сприяє ковзаючому подрібненню матеріалу Суть винаходу пояснюється рисунками, де на фіг 1 схематично зображений подрібнювач, на фіг 2 - ротори, вид збоку, а на 3, 4 - подрібнюючі елементи Подрібнювач містить корпус 1, всередині якого розміщені ЗОВНІШНІЙ 2 і внутрішній 3 ротори з дисками 4 і 5 До диску 4 примикає пари кільцевих дисків 6 7, між якими закріплені решіта 8 і подрібнюючі елементи 9, що мають форму ромбовидної призми з прорізами До диску 5 примикає пара кільцевих дисків 10, 11, між якими закріплені подрібнюючі елементи 12, що мають форму прямокутної призми з прорізами В верхній частині корпусу до якого примикає кришка 13 з завантажувальною горловиною 14, знаходиться вивантажувальна горловина 15, а нижня його частина закріплена до рами 16 Процес подрібнення відбувається таким чином Матеріал для подрібнення подається в завантажувальну горловину 15, яка через кришку 13 з'єднана з корпусом 1, закріпленим до рами 16 Під дією гравітаційних сил матеріал попадає на подрібнюючі елементи 12, які розміщені між кільцевими дисками 10, 11, що обертається за рахунок того, що диск 11 закріплений до диска 5 ротора 3 Під дією сили удару матеріал подрібнюється і відцентровними силами відкидається на решіта 8 і подрібнюючі елементи 9, які розміщені між кільцевими дисками 6 7, один з яких 7 закріплений до диску 4 ротора 2 При цьому відбувається інтенсивне подрібнення між гранями подрібнюючих елементів, що мають форму прямокутної призми і отворами решет, а також між гранями подрібнюючіх елементів що мають форму ромбовидної призми і гранями' подрібнюючіх елементів, що мають форму прямокутної призми при чому за рахунок вибраних форм подрібнюючих елементів відбувається ковзаюче подрібнення з мінімальними затратами енергії Все це сприяє підвищенню ступеню подрібнення матеріалу Інтенсивна сепарація подрібненого матеріалу через решета 8 відбувається за рахунок обертання ротора 2, що сприяє підвищенню продуктивності процесу подрібнення 0 т 6 Фіг 1 Фіг.2 ^ 46636 і-лллляпллги ФІГ З 42 ртшілтшляг •ЛЯЯЛЛЛЛІІІГ ФІГ 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
