Шприц для екстемпорального виготовлення ін’єкційного розчину

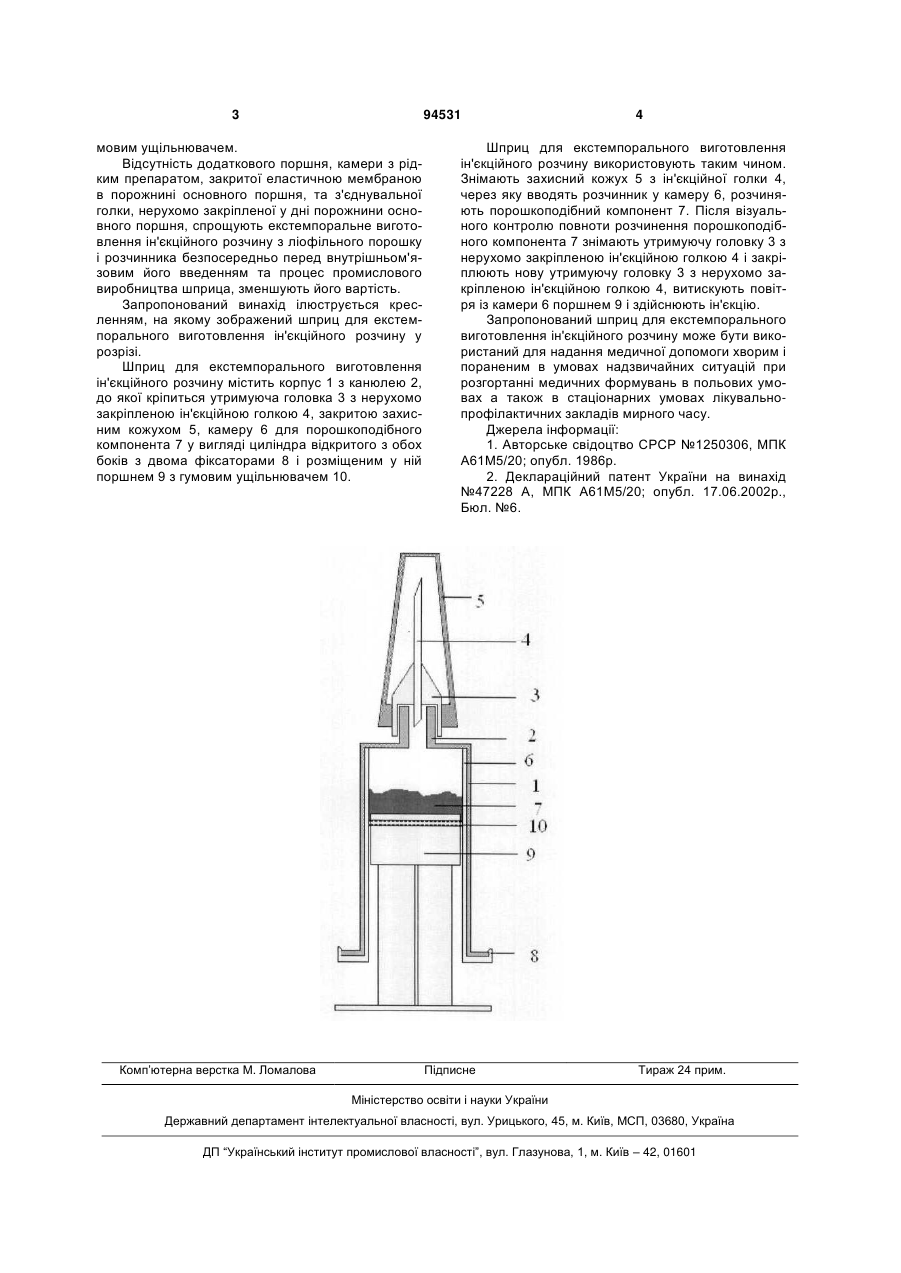

Шприц для екстемпорального виготовлення ін'єкційного розчину, який має корпус з канюлею та ін'єкційну голку, закриту захисним кожухом, який відрізняється тим, що додатково містить камеру для порошкоподібного компонента у вигляді циліндра, відкритого з обох боків, з двома фіксаторами та з розміщеним у ній поршнем з гумовим ущільнювачем, при цьому до канюлі прикріплена утримуюча головка з нерухомо закріпленою ін'єкційною голкою, закритою захисним кожухом. (19) (21) a201004232 (22) 12.04.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) КАЛИНЮК ТИМОФІЙ ГРИГОРОВИЧ, ОЛІЙНИК СЕРГІЙ ПЕТРОВИЧ (73) КАЛИНЮК ТИМОФІЙ ГРИГОРОВИЧ, ОЛІЙНИК СЕРГІЙ ПЕТРОВИЧ (56) SU 1250306, 15.08.1986 UA 47228, 17.06.2002 CN 201200689, 04.03.2009 US 5171220, 15.12.1992 US 3397694, 20.08.1968 3 94531 мовим ущільнювачем. Відсутність додаткового поршня, камери з рідким препаратом, закритої еластичною мембраною в порожнині основного поршня, та з'єднувальної голки, нерухомо закріпленої у дні порожнини основного поршня, спрощують екстемпоральне виготовлення ін'єкційного розчину з ліофільного порошку і розчинника безпосередньо перед внутрішньом'язовим його введенням та процес промислового виробництва шприца, зменшують його вартість. Запропонований винахід ілюструється кресленням, на якому зображений шприц для екстемпорального виготовлення ін'єкційного розчину у розрізі. Шприц для екстемпорального виготовлення ін'єкційного розчину містить корпус 1 з канюлею 2, до якої кріпиться утримуюча головка 3 з нерухомо закріпленою ін'єкційною голкою 4, закритою захисним кожухом 5, камеру 6 для порошкоподібного компонента 7 у вигляді циліндра відкритого з обох боків з двома фіксаторами 8 і розміщеним у ній поршнем 9 з гумовим ущільнювачем 10. Комп’ютерна верстка М. Ломалова 4 Шприц для екстемпорального виготовлення ін'єкційного розчину використовують таким чином. Знімають захисний кожух 5 з ін'єкційної голки 4, через яку вводять розчинник у камеру 6, розчиняють порошкоподібний компонент 7. Після візуального контролю повноти розчинення порошкоподібного компонента 7 знімають утримуючу головку 3 з нерухомо закріпленою ін'єкційною голкою 4 і закріплюють нову утримуючу головку 3 з нерухомо закріпленою ін'єкційною голкою 4, витискують повітря із камери 6 поршнем 9 і здійснюють ін'єкцію. Запропонований шприц для екстемпорального виготовлення ін'єкційного розчину може бути використаний для надання медичної допомоги хворим і пораненим в умовах надзвичайних ситуацій при розгортанні медичних формувань в польових умовах а також в стаціонарних умовах лікувальнопрофілактичних закладів мирного часу. Джерела інформації: 1. Авторське свідоцтво СРСР №1250306, МПК А61М5/20; опубл. 1986р. 2. Деклараційний патент України на винахід №47228 А, МПК А61М5/20; опубл. 17.06.2002р., Бюл. №6. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
