Спосіб створення депресії на пласт і пристрій для його здійснення

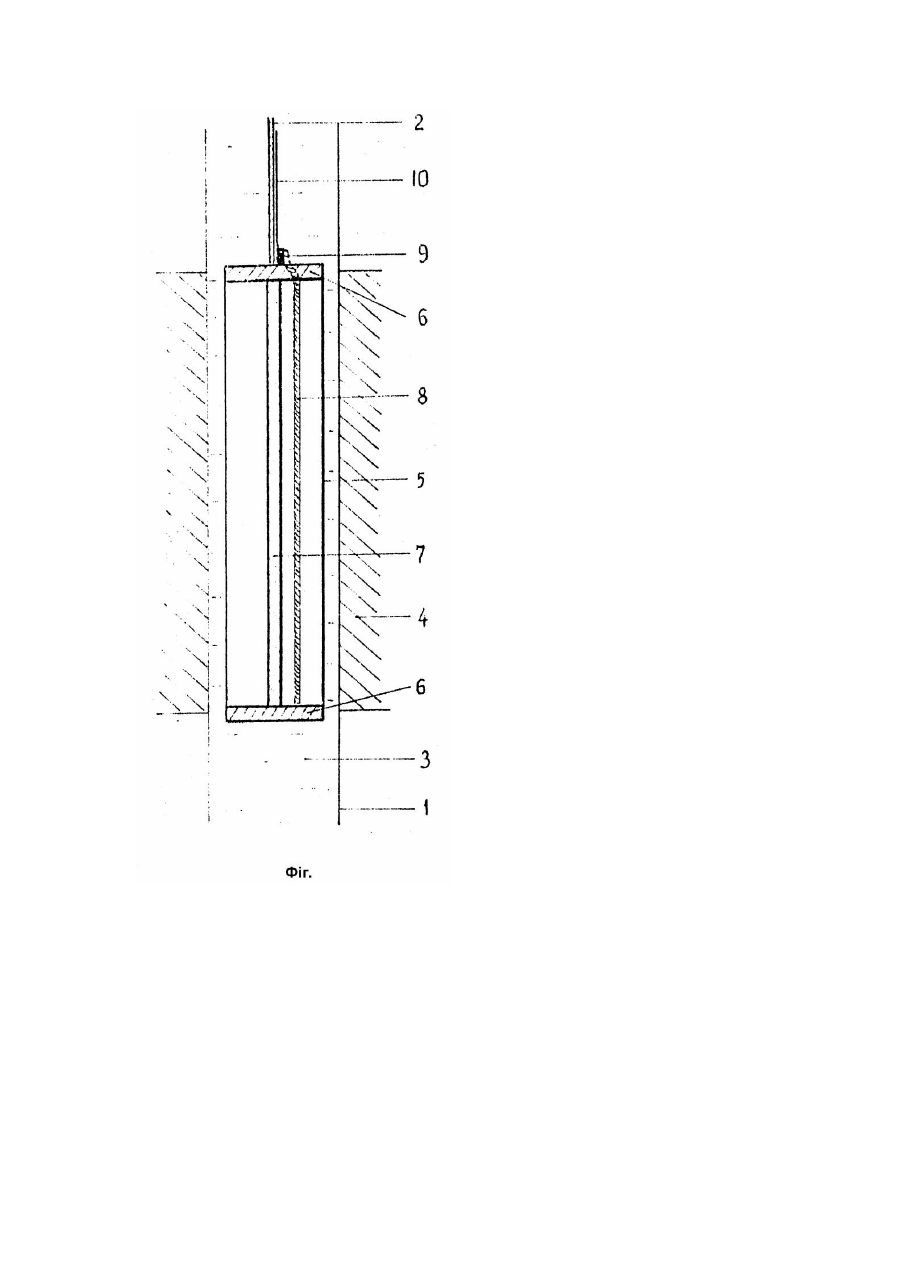

Винахід відноситься до механічної обробки продуктивних проникних пластів-колекторів з метою їх зб удження. Найбільш близьким до заявленого способу є спосіб попереднього витіснення рідини із стовбура свердловини на інтервалі оброблюваного депресією пласта з тотожніми щодо винаходу ознаками: розміщенням там гідро-ізольованої посудини (капсули), її руйнуванням, від чого створюється ефект депресії [1]. В область газового пухира на місці зруйнованої посудини рідина попадає через усю його поверхню - бічну і торцеву. Остання обставина знижує міру охоплення депресією оброблюваного пласта, що є недоліком прототипу. Завданням, на рішення якого направлений винахід, є створити на інтервалі оброблюваного пласта умови по утр удненню доступу свердловинної рідини вздовж свердловини до джерела депресії, яким виступає газовий пухир. Очікуваним від застосування винаходу технічним результатом є посилення депресійного впливу на оброблюваний пласт, а не на заповнений рідиною стовбур свердловини в повздовжньому напрямі. Для одержання технічного результату від здійснення способу в свердловині, що містить рідину, розмішують ізольований капсулою газовий пухир, р уйнують капсулу, забезпечуючи миттєве прикладення до газу тиску свердловинної рідини, обмежуючи при цьому її доступ вздовж свердловини до простору, зайнятого газовим пухирем. Останнє досягається завдяки розміщенню на поздовжньому шля ху рідини перешкод, які є елементами заявленого пристрою. Найбільш близькою до заявленого пристрою є герметична скляна капсула, що руйнується під дією тиску накачуваної в свердловину рідини, її недоліком є неможливість затримати рух свердловинної рідини вздовж стовбура свердловини до джерела депресії з причин руйнування капсули по всій поверхні. Завданням винаходу є створення конструкції для двосторонньої затримки руху рідини вздовж свердловини. Технічним результатом від застосування винаходу є захист джерела депресійної обробки пласта від перетікання до нього свердловинної рідини. Для цього використовують пристрій, що містить герметичну капсулу з циліндричним корпусом, виготовленим з матеріалу, який руйнується, наприклад, скло, сітал, і торцевими кришками, засіб для руйнування капсули, причому кришки нерухомо з'єднані між собою жорстким стержнем. Здійснення винаходу проілюстровано кресленням і досягається наступним чином. В свердловину 1 на тросі 2 опускають в рідину З пристрій для створення депресії на пласт 4. Пристрій складається з циліндричної капсули корпусу 5, який герметично закритий з торців кришками 6. Тиск газу в капсулі рівний атмосферному. По осі корпуса розташовано жорсткий стержень 7, який нерухомо з'єднано з кришками. Засіб для руйнування корпусу 5 капсули складається з відрізка детонуючого шн ура 8, приєднаного до вибухового патрона 9, Детонуючий шнур закріплено вздовж корпусу. Після розміщення пристрою в свердловині на інтервалі оброблюваного пласта 4 по електропроводу 10 подають до вибухового патрона 9 імпульс струму. При цьому підривання патрона ініціює детонацію відрізка шнура 8, що, в свою чергу, приводить до руйнування корпусу 5 капсули. На газовий пухир, що був обмежений оболонкою-корпусом 5, після її руйнування від вибуху прилеглого детонуючого шнура 8 починає миттєво діяти тиск оточуючої свердловинної рідини 3. Це приводить до динамічного стискування газу, заповнення звільнюваного простору рідиною з наступним гальмуванням її потоку. На цій стадії процесу і виникає депресійний вплив на пласт, що супроводжується відсмоктуванням з відкритих пустот колектора рідини, твердих частинок, тобто його очищенням. Одночасно від виниклих при перепаді тиску напружень в породі створюється штучна трі щінува тість, яка додатково підвищує проникність колектора. З моменту руйн ування корпусу 5, кришки 6, скріплені стержнем 7, перешкоджають надходженню рідини зверху і знизу до газової порожнини-пухира. Завдяки цьому туди в першу чергу попадає рідина, що була в зазорі між корпусом 5 капсули і стінкою свердловини 1. Слідом за нею відсмоктується рідина з пустот пласта 4. Після закінчення процесу обробки пласта кришки б зі стержнем 7 витягують тросом 2. Досягнення технічного результату від застосування способу забезпечується завдяки перерозподілу енергії всмоктування рідини в процесі схлопування газового пухира на користь активного охоплення депресійним впливом оброблюваного пласта, а не стовбура свердловини в поздовжньому напрямі. Досягнення технічного результату від застосування пристрою забезпечується завдяки створенню нерухомих перешкод руху свердловинної рідини вздовж стовбура свердловини до джерела депресії - газового пухира, що не дозволило би здійснити активний депресійний вплив на пласт в поперечному напрямі.
