Пристрій для медіального витягування щелепи

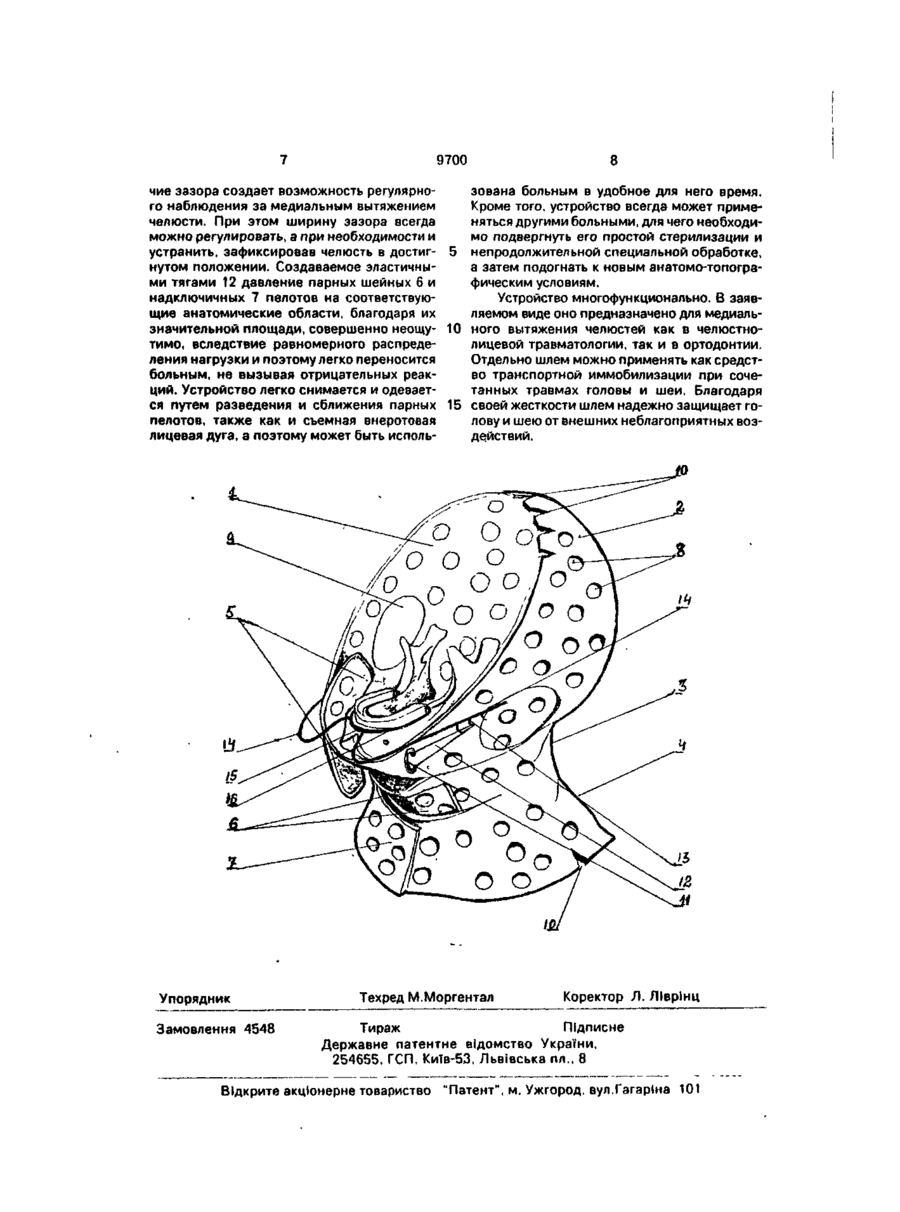

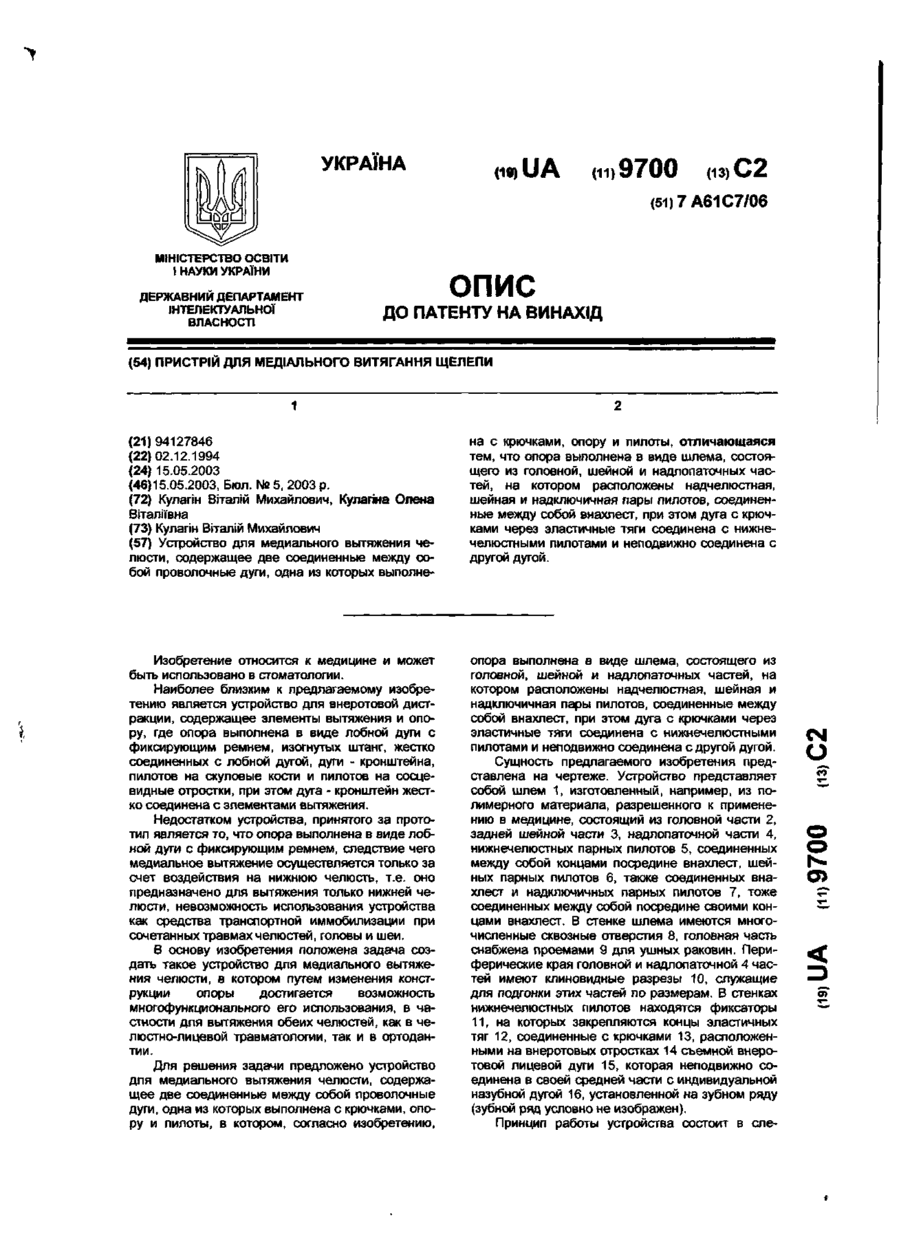

УКРАЇНА (19) \Jг\ (II) 9700 (ІЗ) А (5D5 А 61 С 7/06 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД без проведення експертизи по суті на підставі Постанови Верхогної Ради України N* 3769X11 від 23 XII. 1993 р. Публікується в редакції заявника (54) ПРИСТРІЙ ДЛЯ МЕДІАЛЬНОГО ВИТЯГУВАННЯ ЩЕЛЕПИ 1 (21)94127846 (22)02.12.94 (46) 30.09.96. Бюл. № З (56) Криштаб СМ. Ортопедическая стоматология. Киев, 1986, с.392-393. (71) Кулагін Віталій Михайлович (72) Кулагін Віталій Михайлович, Куаагіна Олена Віталіївна (73) Кулагін Віталій Михайлович (UA) (57) Устройство для медиального вытяжения челюсти, содержащее две проволочные ду ги, соединенные между собой, одна из которых выполнена с крючками, о т л и ч а ю щ е е с я тем, что оно дополнительно содержит шлем, состоящий из головной, задней шейной и надлопаточной частей, и расположенные иа нем нижнечелюстную, шейную и надключичную пары пелотов, соединенных между собой внахлест, при этом одна из дуг крючками через эластичные тяги соединена с нижнечелюстными пелотами шлема и неподвижно соединена с другой дугой. С > Изобретение относится к медицине и может быть использовано в стоматологии. Наиболее близким к предлагаемому изобретению является аппарат З.Я.Шура (1), действующий в передне-заднем направлении. При двусторонних переломах ветвей нижней челюсти образуются три отломка: два коротких и один длинный. Аппарат состоит из двух проволочных дуг и внеротового стержня. Дуги укрепляются к зубам на верхней челюсти и к отломку нижней челюсти. В переднем участке к дуге верней челюсти припаивают 4-гранную трубку, в которую затем вставляют один конец внеротового проволочного стержня. Стержень изгибается вниз и заканчивается в виде крючка против ротовой щели посредине. К дуге отломка нижней челюсти в переднем также посредине укрепляется крючок. Между этим крючком и крючком стержня натягивают резиновое кольцо. Та ким образом создается сила вытяжения, способствующая медиальному вытяжению длинного отломка. Недостатками прототипа являются: 1) отсутствие опорного элемента, например, цельного шлема, относительно которого осуществляют внеротовое медиальное вытяжение верхней или нижней челюсти; 2) сложность создания регулируемой силы вытяжения из-за отсутствия возможности контролирования величины перемещения челюсти; 3) невозможность направленного медиального вытяжения ввиду приложения нагрузки к одному концу назубной дуги; 4) отсутствие такого признака, как съемная внеротовая лицевая дуга, соединенная с нижнечелюстными пелотами; 5) индивидуальный характер аппарата, требующего для своего изготовления специальных лабораторных условий; о о о 9700 8 зована больным в удобное для него время. чиє зазора создает возможность регулярноКроме того, устройство всегда может примего наблюдения за медиальным вытяжением няться другими больными, для чего необходичелюсти. При этом ширину зазора всегда мо подвергнуть его простой стерилизации и можно регулировать, а при необходимости и непродолжительной специальной обработке, устранить, зафиксировав челюсть в достига затем подогнать к новым анатомо-топогранутом положении. Создаваемое эластичныфическим условиям. ми тягами 12 давление парных шейных 6 и Устройство многофункционально. В заявнадключичных 7 пелотов на соответствуюляемом виде оно предназначено для медиальщие анатомические области, благодаря их значительной площади, совершенно неощу- 10 ного вытяжения челюстей как в челюстнолицевой травматологии, так и в ортодонтии. тимо, вследствие равномерного распредеОтдельно шлем можно применять как средстления нагрузки и поэтому легко переносится во транспортной иммобилизации при сочебольным, не вызывая отрицательных реактанных травмах головы и шеи. Благодаря ций. Устройство легко снимается и одевается путем разведения и сближения парных 15 своей жесткости шлем надежно защищает голову и шею от внешних неблагоприятных возпелотов, также как и съемная внеротовая действий. лицевая дуга, а поэтому может быть исполь Упорядник Замовлення 4548 Техред М.Моргентал Коректор Л. ЛІврінц Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород» вул.Гагаріна 101 УКРАЇНА (19) UA (11)9700 (із) С 2 (51)7А61С7/06 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) ПРИСТРІЙ ДЛЯ МЕДІАЛЬНОГО ВИТЯГАННЯ ЩЕЛЕПИ (21)94127846 (22)02.12.1994 (24) 15.05.2003 (46)15.05.2003, Бюл. № 5, 2003 р. (72) Кулагін Віталій Михайлович, Кулагіна Олена Віталіївна (73) Кулагін Віталій Михайлович (57) Устройство для медиального вытяжения челюсти, содержащее две соединенные между собой проволочные дуги, одна из которых выполне на с крючками, опору и пилоты, отличающаяся тем, что опора выполнена в виде шлема, состоящего из головной, шейной и надлопаточных частей, на котором расположены надчелюстная, шейная и надключичная пары пилотов, соединенные между собой внахлест, при этом дуга с крючками через эластичные тяги соединена с нижнечелюстными пилотами и неподвижно соединена с другой дугой. Изобретение относится к медицине и может быть использовано в стоматологии. Наиболее близким к предлагаемому изобретению является устройство для внеротовой дистракции, содержащее элементы вытяжения и опору, где опора выполнена в виде лобной дуги с фиксирующим ремнем, изогнутых штанг, жестко соединенных с лобной дугой, дуги - кронштейна, пилотов на скуловые кости и пилотов на сосцевидные отростки, при этом дуга - кронштейн жестко соединена с элементами вытяжения. Недостатком устройства, принятого за прототип является то, что опора выполнена в виде лобной дуги с фиксирующим ремнем, следствие чего медиальное вытяжение осуществляется только за счет воздействия на нижнюю челюсть, т.е. оно предназначено для вытяжения только нижней челюсти, невозможность использования устройства как средства транспортной иммобилизации при сочетанных травмах челюстей, головы и шеи. В основу изобретения положена задача создать такое устройство для медиального вытяжения челюсти, в котором путем изменения конструкции опоры достигается возможность многофункционального его использования, в частности для вытяжения обеих челюстей, как в челюстно-лицевой травматологии, так и в ортодантии. Для решения задачи предложено устройство для медиального вытяжения челюсти, содержащее две соединенные между собой проволочные дуги, одна из которых выполнена с крючками, опору и пилоты, в котором, согласно изобретению, опора выполнена в виде шлема, состоящего из головной, шейной и надлопаточных частей, на котором расположены надчелюстная, шейная и надключичная пары пилотов, соединенные между собой внахлест, при этом дуга с крючками через эластичные тяги соединена с нижнечелюстными пилотами и неподвижно соединена с другой дугой. Сущность предлагаемого изобретения представлена на чертеже. Устройство представляет собой шлем 1, изготовленный, например, из полимерного материала, разрешенного к применению в медицине, состоящий из головной части 2, задней шейной части 3, надлопаточной части 4, нижнечелюстных парных пилотов 5, соединенных между собой концами посредине внахлест, шейных парных пилотов 6, также соединенных внахлест и надключичных парных пилотов 7, тоже соединенных между собой посредине своими концами внахлест. В стенке шлема имеются многочисленные сквозные отверстия 8, головная часть снабжена проемами 9 для ушных раковин. Периферические края головной и надлопаточной 4 частей имеют клиновидные разрезы 10, служащие для подгонки этих частей по размерам. В стенках нижнечелюстных пилотов находятся фиксаторы 11, на которых закрепляются концы эластичных тяг 12, соединенные с крючками 13, расположенными на внеротовых отростках 14 съемной внеротовой лицевой дуги 15, которая неподвижно соединена в своей средней части с индивидуальной назубной дугой 16, установленной на зубном ряду (зубной ряд условно не изображен). Принцип работы устройства состоит в еле С4 О
