Дерматом

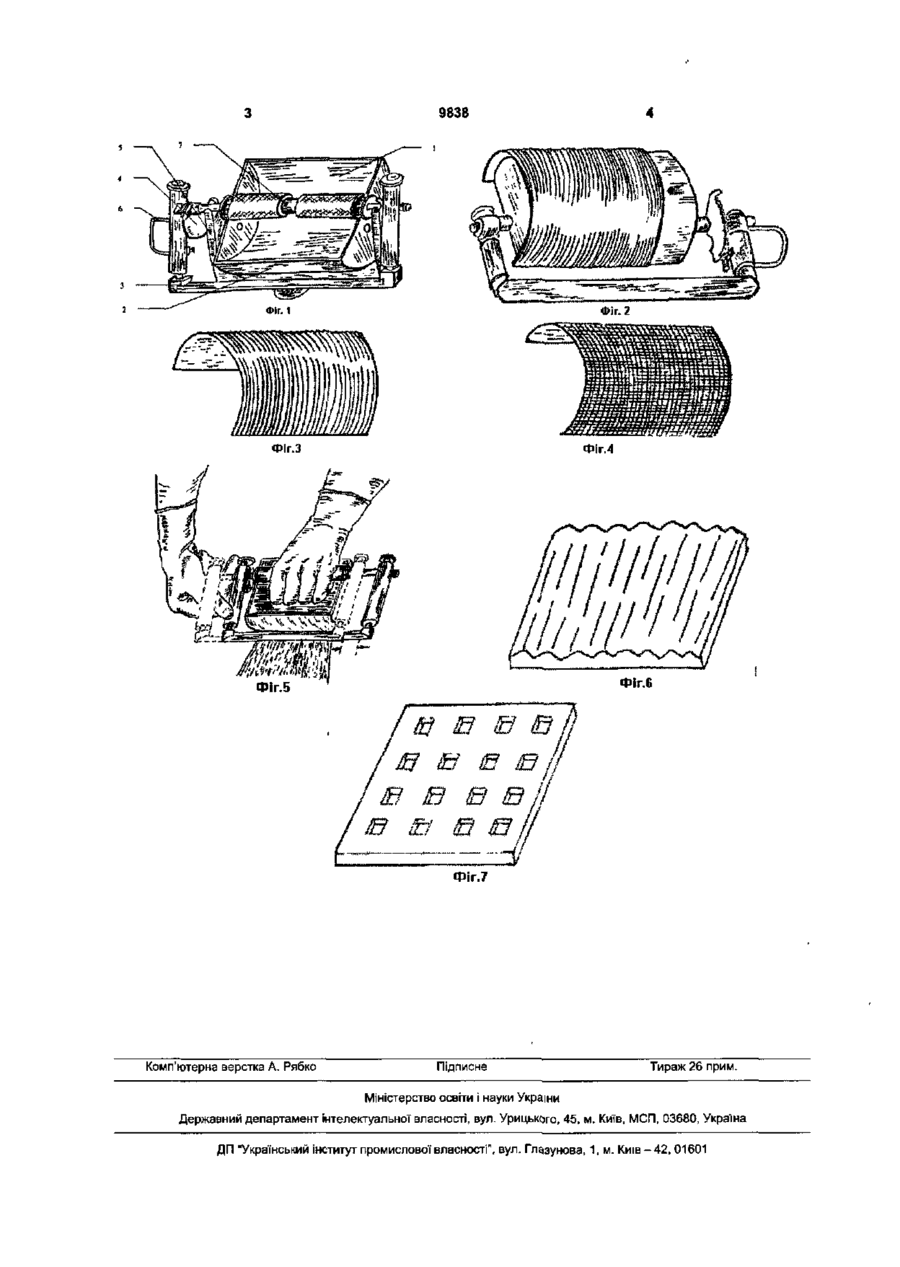

Дерматом, що містить півциліндр, робочу поверхню півциліндра, вісь, на якій кріпиться рамка, плоский ніж, розташований на рамці, паралельній робочій поверхні, який відрізняється тим, що на робочу поверхню півциліндра встановлена змінна технологічна пластина з рельєфною зовнішньою поверхнею. Корисна модель відноситься до медицини, а саме до медичної техніки та використовується у пластичній хірургії, травматологи, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до неї кріпиться, плоского ножа на рамці, паралельній робочій поверхні. Просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом. Недоліком відомого дерматома те, що він недостатньо технологічний та призначений для зрізання шкірного трансплантату різної рівномірної товщина [1]. В основу корисної моделі поставлене завдання вдосконалити відомий дерматом, шляхом введення додаткового елемента досягають підвищення технологічності забору шкірних рельєфних трансплантатів та скорочення терміну перебування у стаціонарі. Поставлене завдання вирішує пристрій, що складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до неї кріпиться, плоского ножа на рамці паралельній робочій поверхні. Просвіт між робочою поверхнею півциліндра І ножем регулюється механізмом. На робочу поверхню півциліндра прикріплюється технологічна рельєфна пластина. Можливість швидкої заміни технологічної пластини дозволяє надавати шкірному лоскуту найрізноманітніших рельєфів у залежності від потреб Запропонований дерматом, фіг.1, зображений в загальному вигляді, складається із півциліндра 1, робочої поверхні півциліндра 2, вільно обертаючого паралельно його поверхні плоского ножа на рамці 3, механізму регуляції товщини зрізуваного трансплантата 4, підставки 5, ручки б, осі рами 7 На фіг.2 зображено загальний вид клейового дерматома з приєднаною технологічною пластиною. На фіг.З і 4 зображені технологічні пластини з робочими поверхнями різного рельєфу Корисна модель працює таким чином: перед операцією донорську ділянку шкіри миють, знежирюють ефіром і на неї наносять шар клею, і вичікують 3 хвилини. Ведучий край півциліндра з рельєфною технологічною пластиною притискують до покритої клеєм шкіри і витримують 2 хвилини, при цьому проходить деформація та фіксація шкіри до рельєфної робочої поверхні півциліндра, після чого поворотом кисті (фіг.5), що утримує дерматом, припіднімаємо край півциліндра з приклеєною шкірою Другою рукою хірург, не перестаючи повільно повертати півциліндр дерматома, ріжучими рухами зрізує на встановлену товщину трансплантат. На рельєфній поверхні технологічної пластини можуть бути виступи різної висоти, у різних співвідношеннях і найрізноманітніші малюнки. Отримані трансплантати (фіг 6 і 7) мають збільшену поверхню змикання з гранулюючою раною на 30% і більше. Література" 1. Юденич В.В. "Лечение ожогов и их последствий" Москва. "Медицина" 1980г., стр.69. 00 со 00 О) да 9838 Фіг.7 Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
