Ортодонтичний моноблоковий апарат для лікування прогенії

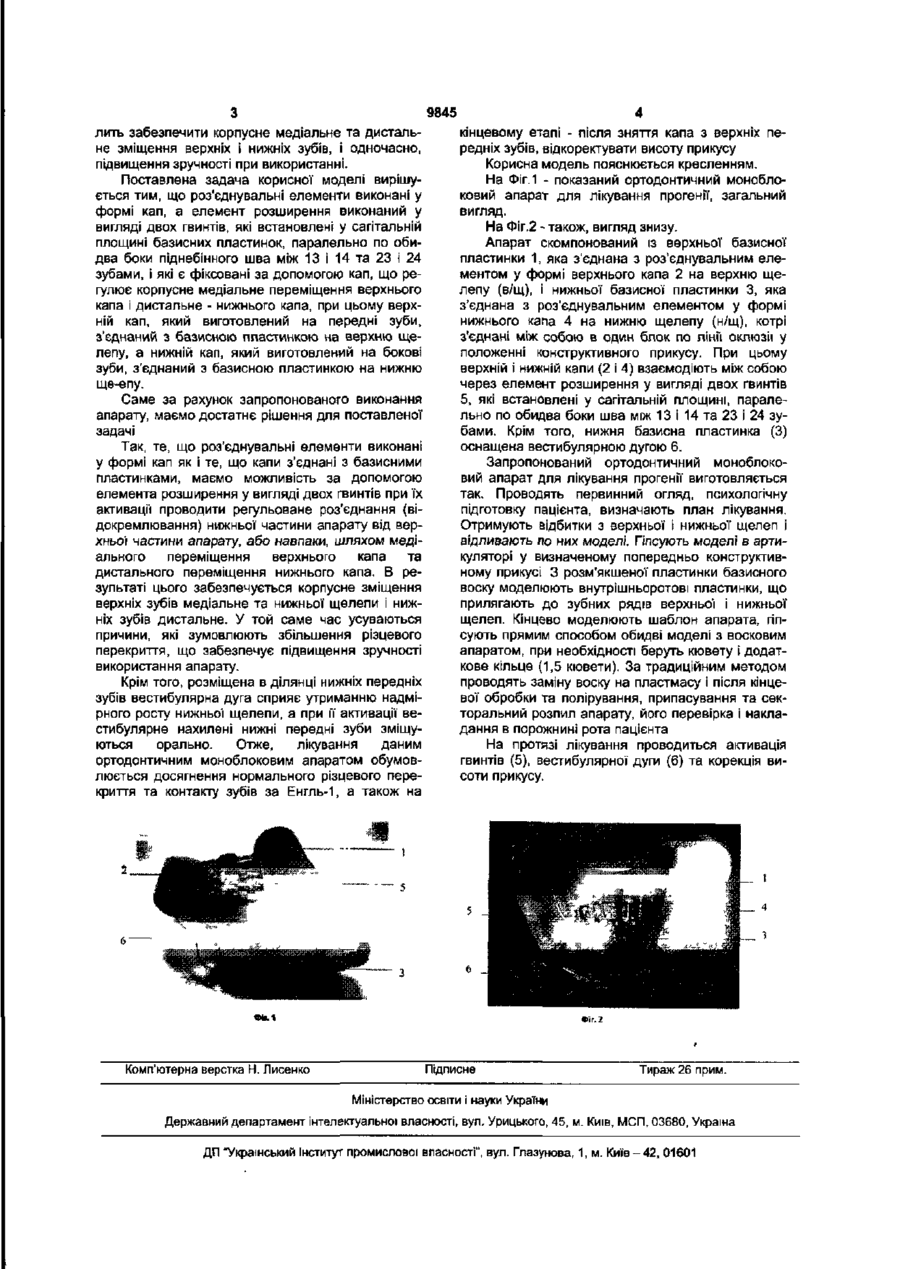

Ортодонтичний моноблоковий апарат для лікування прогенії, який скомпонований із двох базисних пластинок на верхню та нижню щелепи, з'єднаних між собою в один блок по лінії оклюзії у положенні конструктивного прикусу, котрі оснащені роз'єднувальними елементами, що роз'єднуються за допомогою елемента розширення, і вестибулярною дугою, який відрізняється тим, що роз'єднувальні елементи виконані у формі капів, а елемент розширення виконаний у вигляді двох гвинтів, які встановлені у сагітальній площині базисних пластин паралельно по обидва боки піднебінного шва між 13 і 14 та 23 і 24 зубами і фіксовані за допомогою капів, що дозволяє регулювати корпусне медіальне переміщення верхнього капу і дистальне нижнього капу, при цьому верхній кап, який виготовлений на передні зуби, з'єднаний з базисною пластинкою на верхню щелепу, і нижній кап, який виготовлений на бокові зуби, з'єднаний з базисною пластинкою на нижню щелепу Корисна модель відноситься до медицини, зокрема до пристроїв, що використовуються у ортодонтії для лікування мезіального прикусу, а саме, лікування прогенії з незначним оберненим різцевим перекриттям. Для лікування мезіального прикусу з незначним оберненим різцевим перекриттям у більшості випадків використовуються моноблокові апарати. Відомий ортодонтичний моноблоковий апарат - активатор Вундерера, який складається із двох базисних пластинок для верхньої і нижньої' щелепи, оклюзійних накладок на бокові зуби, вестибулярної дуги, елемента розширення пластин у вигляді гвинта, який розміщений вертикально в передній ділянці зубних рядів і з'єднує верхню і нижню частини активатора [Варава Г.В., Стрелковський В.М Ортодонтия и протезирование в детском возрасте. М., Медицина 1979. С.111]. Проте, даний апарат є важким у користуванні за рахунок того, що гвинт займає багато місця в порожнині рота, утруднюючи рухи язика - змінює його положення Це знижує ефективність застосування апарату Крім того, при активації апарата досягається тільки медіальне та дистальне зміщення верхніх і нижніх зубів Найближчим до такого, що заявляється є ортодонтичний моноблоковий апарат-активатор Андрезена-Хойпля, який складається із двох базисних пластинок на верхню та нижню щелепи, з'єднаних між собою в один блок по лінії оклюзії у положенні конструктивного прикусу, котрі оснащені роз'єднувальними елементами, що роз'єднуються за допомогою елемента розширення і вестибулярною дугою. При цьому, як роз'єднувальні елементи використовують оклюзійні накладки, які дотикаються до горбів верхніх зубів, але не затримують їх медіальне зміщення, а елемент розширення у вигляді гвинта, або пружин для підсилення протрузії верхніх різців до активатора [Руководство по ортодонтии. Под. ред. Хорошилкиной Ф.Я., М.Медицина. 1982., С.322-323]. Суттєвим недоліком відомого апарату є функціональна обмеженість - він не придатний для корпусного медіального і дистального зміщення верхніх і нижніх зубів, відповідно Так, як конструкція апарату зумовлює тільки зміщення - розмикання зубів (зубних рядів). Крім того, тривале застосування даного апарату, як правило, призводить до збільшення різцевого перекриття, тому по мірі зміщення верхніх зубів - оклюзійні накладки необхідно періодично спилювати, що обумовлює ефективність використання. В основу корисної моделі поставлена задача створення нового більш вдосконаленого апарату, придатного для лікування прогенії з незначним оберненим різцевим перекриттям, шляхом підбору форми роз'єднувальних елементів та за рахунок зміни конструктивного взаємозв'язку, що дозво ю GO О) 9845 лить забезпечити корпусне медіальне та дистальне зміщення верхніх і нижніх зубів, і одночасно, підвищення зручності при використанні. Поставлена задача корисної моделі вирішується тим, що роз'єднувальні елементи виконані у формі кап, а елемент розширення виконаний у вигляді двох гвинтів, які встановлені у сагітальній площині базисних пластинок, паралельно по обидва боки піднебінного шва між 13 і 14 та 23 і 24 зубами, і які є фіксовані за допомогою кап, що регулює корпусне медіальне переміщення верхнього капа і дистальне - нижнього капа, при цьому верхній кап, який виготовлений на передні зуби, з'єднаний з базисною пластинкою на верхню щелепу, а нижній кап, який виготовлений на бокові зуби, з'єднаний з базисною пластинкою на нижню ще-епу. Саме за рахунок запропонованого виконання апарату, маємо достатнє рішення для поставленої задачі Так, те, що роз'єднувальні елементи виконані у формі кап як і те, що капи з'єднані з базисними пластинками, маємо можливість за допомогою елемента розширення у вигляді двох гвинтів при їх активації проводити регульоване роз'єднання (відокремлювання) нижньої частини апарату від верхньої частини апарату, або навпаки, шляхом медіального переміщення верхнього капа та дистального переміщення нижнього капа. В результаті цього забезпечується корпусне зміщення верхніх зубів медіальне та нижньої щелепи і нижніх зубів дистальне. У той саме час усуваються причини, які зумовлюють збільшення різцевого перекриття, що забезпечує підвищення зручності використання апарату. Крім того, розміщена в ділянці нижніх передніх зубів вестибулярна дуга сприяє утриманню надмірного росту нижньої щелепи, а при її активації вестибулярне нахилені нижні передні зуби зміщуються орально. Отже, лікування даним ортодонтичним моноблоковим апаратом обумовлюється досягнення нормального різцевого перекриття та контакту зубів за Енгль-1, а також на Комп'ютерна верстка Н. Лисенко кінцевому етапі - після зняття капа з верхніх передніх зубів, від коректувати висоту прикусу Корисна модель пояснюється кресленням. На Фіг.1 - показаний ортодонтичний моноблоковий апарат для лікування прогенії, загальний вигляд. На Фіг.2 - також, вигляд знизу. Апарат скомпонований із верхньої базисної пластинки 1, яка з'єднана з роз'єднувальним елементом у формі верхнього капа 2 на верхню щелепу (в/щ), і нижньої базисної пластинки 3, яка з'єднана з роз'єднувальним елементом у формі нижнього капа 4 на нижню щелепу (н/щ), котрі з'єднані між собою в один блок по лінії оклюзії у положенні конструктивного прикусу. При цьому верхній і нижній капи (2 і 4) взаємодіють між собою через елемент розширення у вигляді двох гвинтів 5, які встановлені у сагітальній площині, паралельно по обидва боки шва між 13 і 14 та 23 і 24 зубами. Крім того, нижня базисна пластинка (3) оснащена вестибулярною дугою 6. Запропонований ортодонтичний моноблоковий апарат для лікування прогенії виготовляється так. Проводять первинний огляд, психологічну підготовку пацієнта, визначають план лікування. Отримують відбитки з верхньої і нижньої щелеп і відливають по них моделі. Гіпсують моделі в артикуляторі у визначеному попередньо конструктивному прикусі 3 розм'якшеної пластинки базисного воску моделюють внутрішньоротові пластинки, що прилягають до зубних рядів верхньої і нижньої щелеп. Кінцево моделюють шаблон апарата, гіпсують прямим способом обидві моделі з восковим апаратом, при необхідності беруть кювету і додаткове кільце (1,5 кювети). За традиційним методом проводять заміну воску на пластмасу і після кінцевої обробки та полірування, припасування та секторальний розпил апарату, його перевірка і накладання в порожнині рота пацієнта На протязі лікування проводиться активація гвинтів (5), вестибулярної дуги (6) та корекція висоти прикусу. Підписне Тираж 26 прим. Міністерство освіти І науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
