Засипний апарат доменної печі бондаренка о.в.

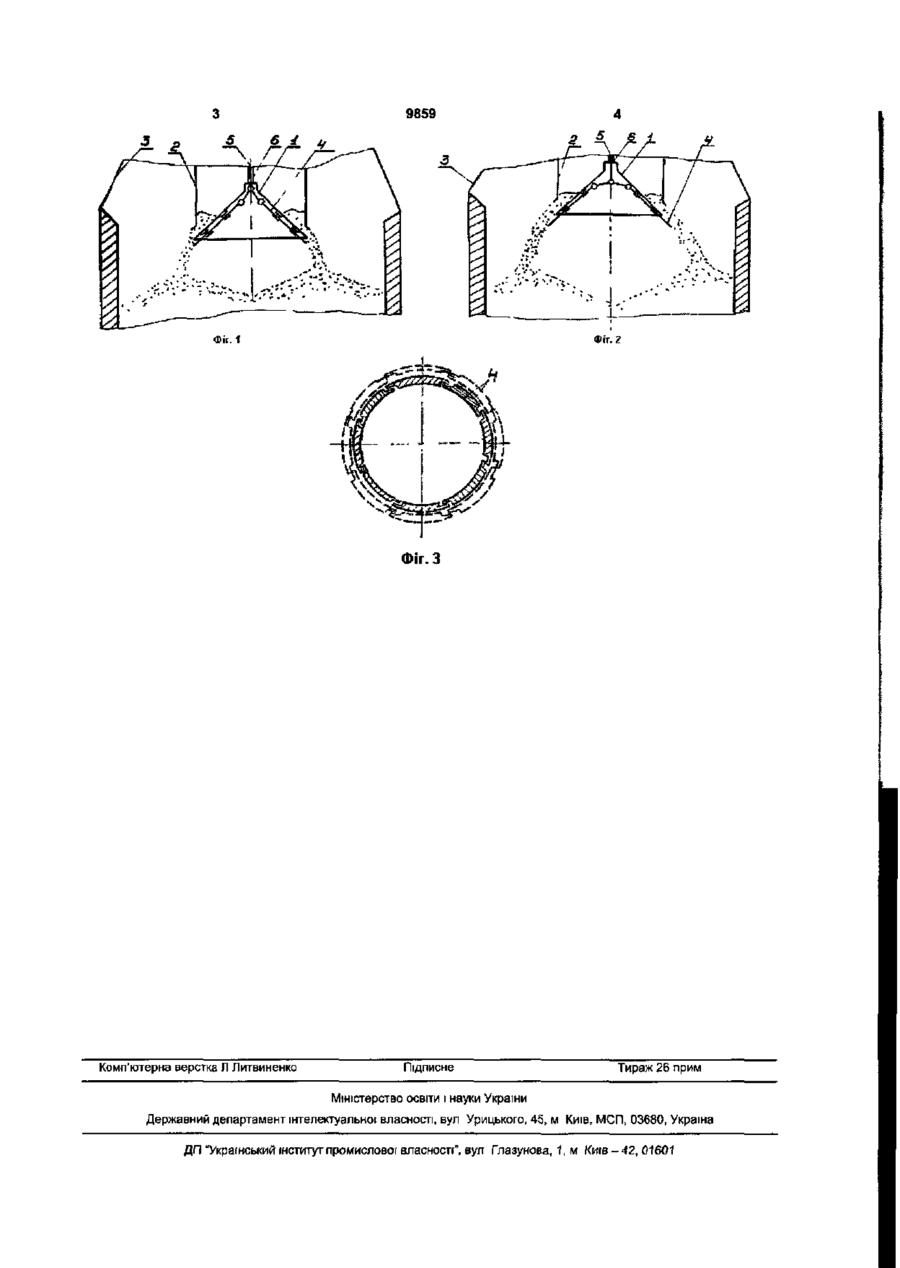

Засипний апарат доменної печі, який містить великий конус, що контактує з чашею, який відрізняється тим, що у внутрішніх напрямних великого конуса встановлені з можливістю радіального переміщення паралельно поверхні контактування конуса і чаші висувні сектори, верхні кінці яких шарнірно з'єднані з вертикальною піднімальною штангою. Корисна модель належить до галузі чорної металургії зокрема до колошникових затворів із пристроями для розподілу завантажувального матеріалу, тобто до засипних апаратів доменної печі. Уже відомий, обраний як прототип, засипний апарат доменної печі, який містить великий конус, що контактує з чашею [див. В.П Щербаков. «Основы доменного производства». Металлургия, 1969, с93, рис.33] Недоліком відомого прототипу є неможливість управління розподілом шихтових матеріалів по радіусу колошника й усунення канального ходу печі В основу корисної моделі поставлена задача поліпшення розподілу шихтових матеріалів по радіусу колошника й усунення канального ходу печі шляхом організації управління розподілом шихтових матеріалів. Поставлена задача вирішується тим, що в засипному апараті доменної печі, який містить великий конус, що контактує з чашею, відповідно до корисної моделі, у внутрішніх напрямних великого конуса встановлені з можливістю радіального переміщення паралельно поверхні контактування конуса і чаші висувні сектори, верхні кінці яких шарнірно з'єднані з вертикальною піднімальною штангою. Доведено, що ця нова сукупність ознак корисної моделі є причиною, а первинний технічний результат, що досягається (організація управління розподілом шихтових матеріалів) - її наслідком. У свою чергу цей первинний технічний результат є причиною, а вторинний технічний результат, що досягається (поліпшення розподілу шихтових матеріалів по радіусу колошника й усунення канального ходу печі) - його наслідком Нижче корисна модель пояснюється на прикладі її виконання з посиланням на прикладені креслення на яких зображено: - на ФІг.1- розподіл шихтових матеріалів по звичайному радіусу засипки; - на Фіг.2 - розподіл шихтових матеріалів по збільшеному радіусу засипки; - на Фіг.З - нижня частина великого конуса в плані. Пропонований засипний апарат містить великий конус 1, що контактує з чашею 2, змонтованою на колошнику 3. На внутрішніх напрямних великого конуса (на кресленні не показані) встановлені з можливістю радіального переміщення паралельно поверхні контактування конуса і чаші висувні сектори 4. Верхні кінці останніх шарнірно з'єднані з вертикальною піднімальною штангою 5, розташованою в порожній штанзі 6 великого конуса Засипний апарат доменної печі працює таким чином. При опусканні конуса 1 шахта завантажується ближче до центра печі (Фіг. 1). При необхідності подачі шихти до стінок печі сектори 4 висуваються по напрямних конуса 1 і шихта сковзає по збільшеному радіусу конуса, розподіляючись по периферії печі (Фіг.2). О) ю 00 9859 Фіг. 2 Фіг. 1 Комп'ютерна верстка Л Литвиненко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
