Електродний нагрівник рідини саморегульований

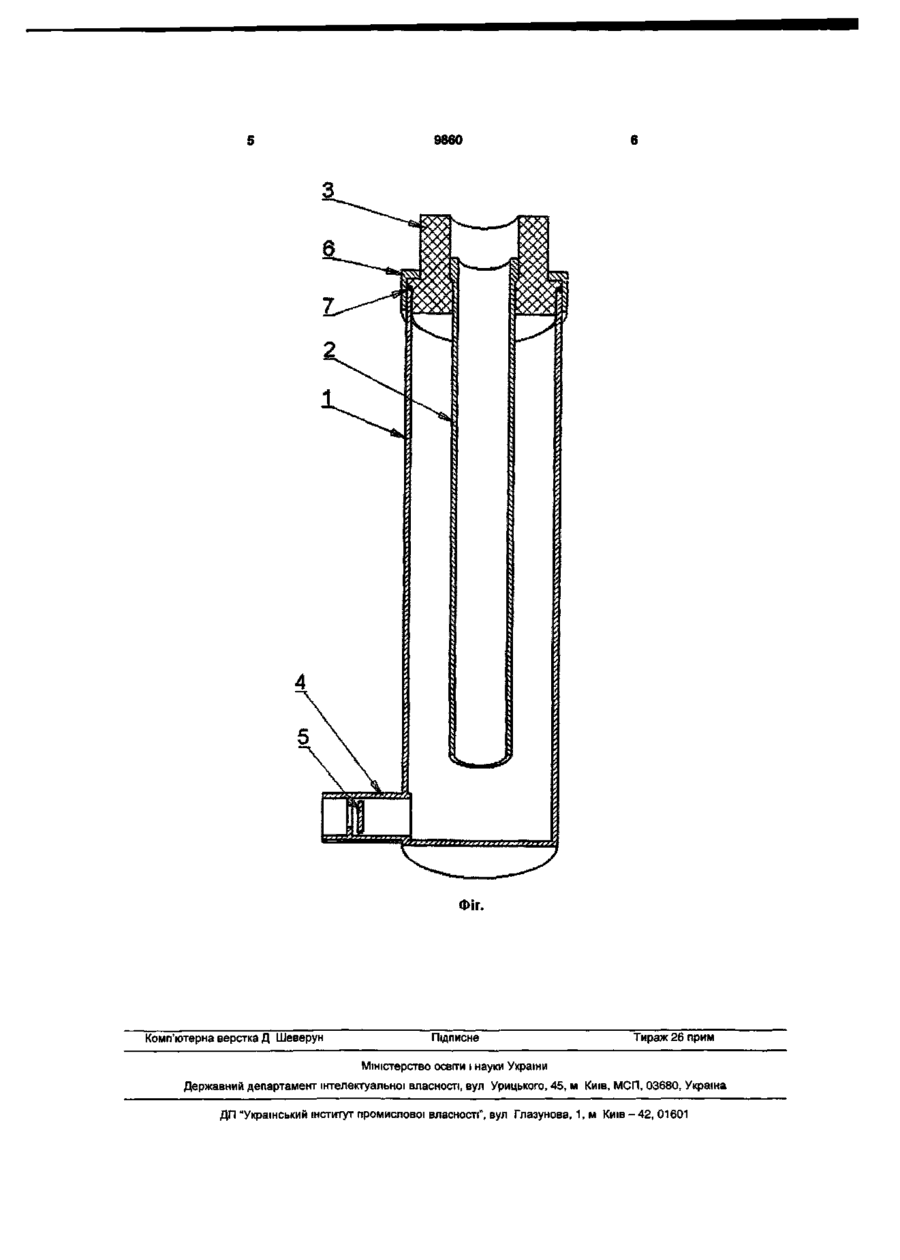

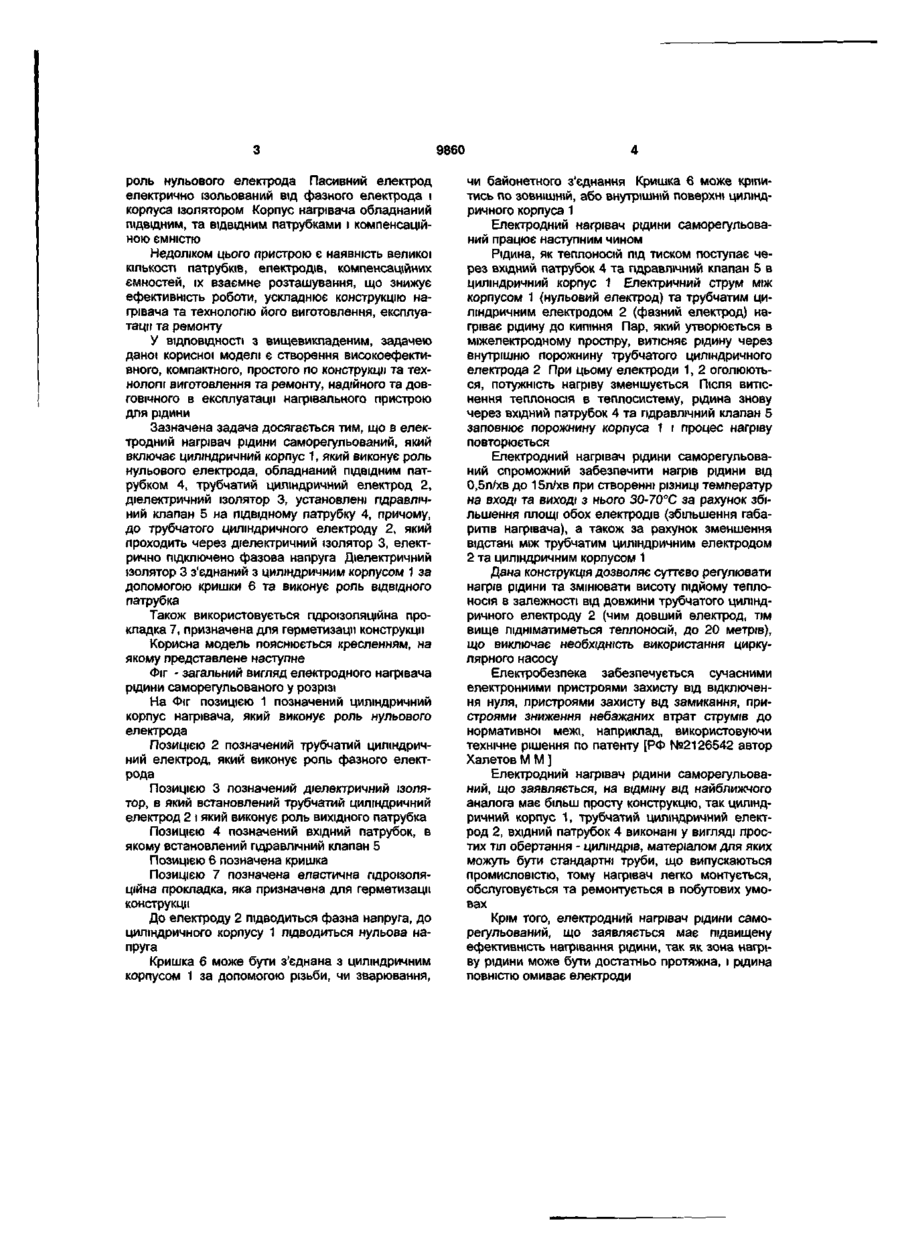

1 Електродний нагрівник рідини саморегульований, що містить циліндричний корпус 1, який виконує роль нульового електрода, оснащений ПІДВІДНИМ патрубком 4, трубчастий циліндричний електрод 2, діелектричний ізолятор 3, який відрізняється тим, що трубчастий циліндричний електрод 2, який виконує роль фазного електрода, проходить крізь діелектричний ізолятор 3, який з'єднаний з циліндричним корпусом 1 за допомогою кришки 6, причому діелектричний ізолятор З виконує роль ВІДВІДНОГО патрубка, а ПІДВІДНИЙ патрубок 4 має гідравлічний клапан 5 2 Електродний нагрівник за п 1, який відрізняється тим, що кришка 6 може бути з'єднана з циліндричним корпусом 1 за допомогою різьблення або зварювання, або байонетного з'єднання, і може кріпитись по ЗОВНІШНІЙ або внутрішній поверхні циліндричного корпусу 1 3 Електродний нагрівник за пп 1-2, який відрізняється тим, що між циліндричним корпусом 1 та діелектричним ізолятором 3 розташована гідроізоляційна прокладка 7 Корисна модель, що заявляється відноситься до галузі теплоенергетики, а саме до електронагрівальних приладів, які перетворюють електричну енергію в теплову, а саме до пристроїв електродного нагріву рідини, і може бути застосований в системах опалення житлових будинків, дачних, службових і виробничих приміщень, а також споруд з великими площами - храми, вокзали, кінотеатри, цирки, ангари Крім того, корисна модель, що заявляється може бути використана для одержання гарячої рідини для побутових потреб Відомий електричний водонагрівач [SU №937911, кл F24H1/20, 1982], включає електричний корпус вхідним та вихідним патрубками, по ВІСІ якого розміщені коаксіальні трубчасті ЗОВНІШНІЙ та центральний електроди, що підключені до джерела струму, які утворюють між собою міжелектродну порожнину, а між електродом і корпусом - кільцевий проміжок Недоліком цього пристрою є великі теплові втрати Відомий електричний водонагрівач [патент RU 2085056 Электрический нагреватель, кл Н05ВЗ/44] включає циліндричний корпус з вхідним та вихідним патрубками, по ВІСІ ЯКОГО розміщені коаксіальні трубчасті ЗОВНІШНІЙ та центральний електроди, що підключені до джерела струму, які утворюють між собою міжелектродну порожнину, а між ЗОВНІШНІМ електродом і корпусом - кільцевий проміжок, а корпус виконаний із електроізоляційного матеріалу, а патрубки зі струмопровідного матеріалу і встановлені в контакті з джерелом струму, причому міжелектродна порожнина центрального електрода з однієї сторони сполучається з вихідним патрубком, а з другої через міжелектродну порожнину та кільцевий простір між корпусом і ЗОВНІШНІМ електродом з вхідним патрубком Недоліком цього пристрою є наявність великої КІЛЬКОСТІ патрубків, електродів, їх взаємне розташування та електричне підключення, що ускладнює конструкцію нагрівача та технологію його виготовлення, експлуатацію та ремонт Найбільш близьким до технічного рішення, яке заявляється і взятий за прототип є електричний водонагрівач [патент RU 2134382 Электродный нагреватель воды, кл F24H1/20], який включає СПІВВІСНО установлені фазний і пасивний електроди, що утворюють кільцеву камеру Корпус виконує (О 00 О) 9860 роль нульового електрода Пасивний електрод електрично ізольований від фазного електрода і корпуса ізолятором Корпус нагрівача обладнаний ПІДВІДНИМ, та ВІДВІДНИМ патрубками і компенсацій ною ємністю Недоліком цього пристрою є наявність великої КІЛЬКОСТІ патрубків, електродів, компенсаційних ємностей, їх взаємне розташування, що знижує ефективність роботи, ускладнює конструкцію нагрівача та технологію його виготовлення, експлуатації та ремонту У ВІДПОВІДНОСТІ з вищевикладеним, задачею даної корисної моделі є створення високоефективного, компактного, простого по конструкції та технологи виготовлення та ремонту, надійного та довговічного в експлуатації нагрівального пристрою для рідини Зазначена задача досягається тим, що в електродний нагрівач рідини саморегульований, який включає циліндричний корпус 1, який виконує роль нульового електрода, обладнаний ПІДВІДНИМ патрубком 4, трубчатий циліндричний електрод 2, діелектричний ізолятор 3, установлені пдравл/чний клапан 5 на підвідному патрубку 4, причому, до трубчатого циліндричного електроду 2, який проходить через діелектричний ізолятор 3, електрично підключено фазова напруга Діелектричний ізолятор 3 з'єднаний з циліндричним корпусом 1 за допомогою кришки 6 та виконує роль ВІДВІДНОГО патрубка Також використовується гідроізоляційна прокладка 7, призначена для герметизації конструкції Корисна модель пояснюється кресленням, на якому представлене наступне Фіг - загальний вигляд електродного нагрівача рідини саморегульованого у розрізі На Фіг ПОЗИЦІЄЮ 1 позначений циліндричний корпус нагрівача, який виконує роль нульового електрода Позицією 2 позначений трубчатий циліндричний електрод, який виконує роль фазного електрода Позицією 3 позначений діелектричний ізолятор, в який встановлений трубчатий циліндричний електрод 2 і який виконує роль вихідного патрубка Позицією 4 позначений вхідний патрубок, в якому встановлений гідравлічний клапан 5 Позицією 6 позначена кришка Позицією 7 позначена еластична гідроізоляційна прокладка, яка призначена для герметизації конструкції До електроду 2 підводиться фазна напруга, до циліндричного корпусу 1 підводиться нульова напруга Кришка 6 може бути з'єднана з циліндричним корпусом 1 за допомогою різьби, чи зварювання, чи байонетного з'єднання Кришка 6 може кріпитись по ЗОВНІШНІЙ, або внутрішній поверхні циліндричного корпуса 1 Електродний нагрівач рідини саморегульований працює наступним чином Рідина, як теплоносій під тиском поступає через вхідний патрубок 4 та гідравлічний клапан 5 в циліндричний корпус 1 Електричний струм між корпусом 1 (нульовий електрод) та трубчатим циліндричним електродом 2 (фазний електрод) нагріває рідину до кипіння Пар, який утворюється в міжелектродному простіру, витісняє рідину через внутрішню порожнину трубчатого циліндричного електрода 2 При цьому електроди 1, 2 оголюються, потужність нагріву зменшується Після витіснення теплоносія в теплосистему, рідина знову через вхідний патрубок 4 та гідравлічний клапан 5 заповнює порожнину корпуса 1 і процес нагріву повторюється Електродний нагрівач рідини саморегульований спроможний забезпечити нагрів рідини від 0,5л/хв до 15л/хв при створенні різниці температур на вході та виході з нього 30-70°С за рахунок збільшення площі обох електродів (збільшення габаритів нагрівача), а також за рахунок зменшення відстані між трубчатим циліндричним електродом 2 та циліндричним корпусом 1 Дана конструкція дозволяє суттєво регулювати нагрів рідини та змінювати висоту підйому теплоносія в залежності від довжини трубчатого циліндричного електроду 2 (чим довший електрод, тім вище підніматиметься теплоносій, до 20 метрів), що виключає необхідність використання циркулярного насосу Електробезпека забезпечується сучасними електронними пристроями захисту від відключення нуля, пристроями захисту від замикання, пристроями зниження небажаних втрат струмів до нормативної межі, наприклад, використовуючи технічне рішення по патенту [РФ №2126542 автор Халетов М М ] Електродний нагрівач рідини саморегульований, що заявляється, на відміну від найближчого аналога має більш просту конструкцію, так циліндричний корпус 1, трубчатий циліндричний електрод 2, вхідний патрубок 4 виконані у вигляді простих тіл обертання - циліндрів, матеріалом для яких можуть бути стандартні труби, що випускаються промисловістю, тому нагрівач легко монтується, обслуговується та ремонтується в побутових умовах Крім того, електродний нагрівач рідини саморегульований, що заявляється має підвищену ефективність нагрівання рідини, так як зона нагріву рідини може бути достатньо протяжна, і рідина повністю омиває електроди 9860 Фіг. Комп'ютерна верстка Д Шеверун Підписне Тираж 26 прим Міністерство ОСВІТИ і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
