Спосіб визначення скривлення бурової свердловини

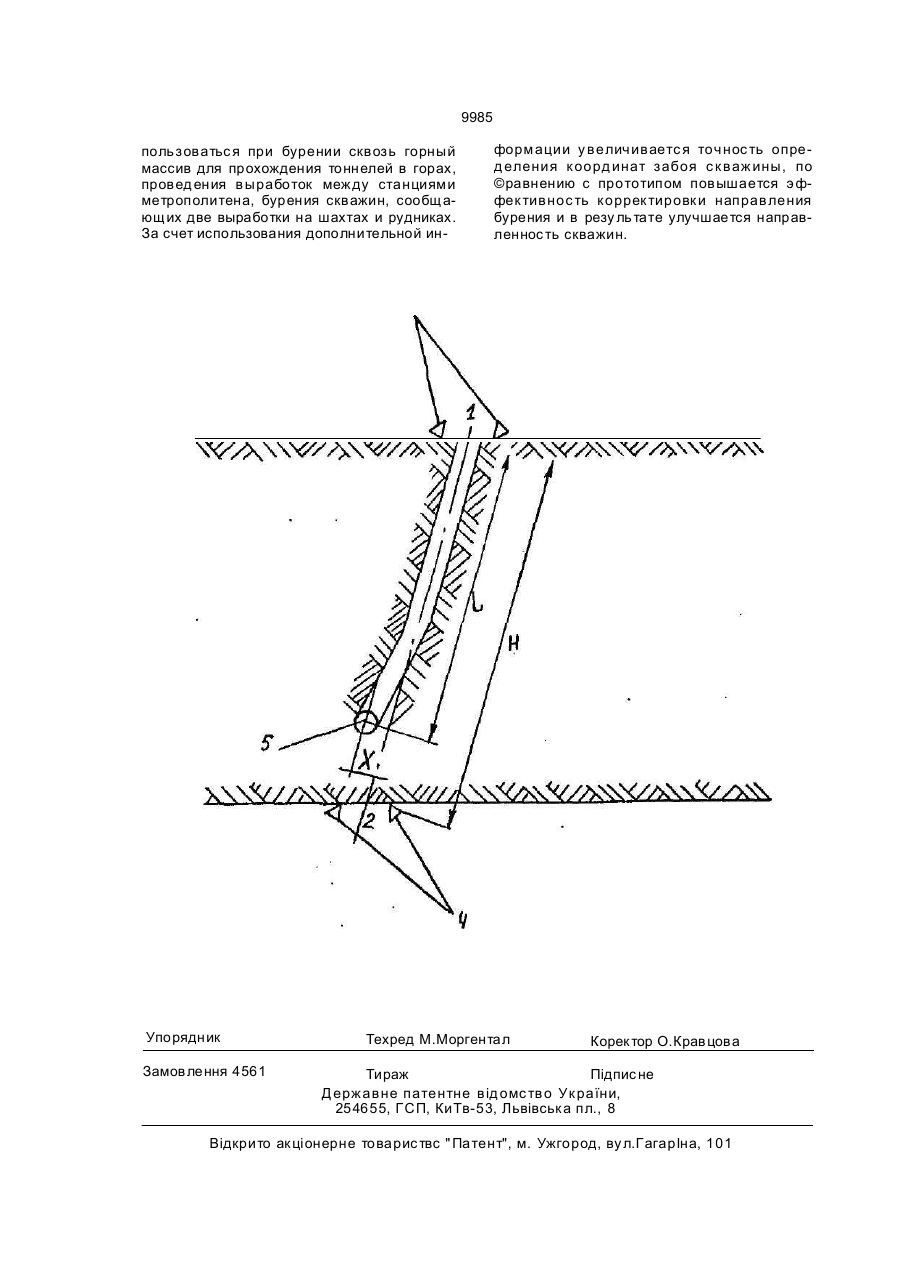

1. Способ определения искривления бу ровой скважины, включающий ус тановле ние с ейс моприемников на ус тье скважины напротив друг друга на одинаковом расстоя нии от устья, измерение сейсмоприемниками упругих волн, возникающих при работе породоразрушающего инс трумента, и опред е ление координат забоя скважины по резу льтатам измерений, о т л и ч а ю щ и й с я тем, что ус танавливают дополнительные сейсмоприемник и возле зад анной точки вых од а скважины, рас полагая их в таком же положении, как и на ус тье. 2. Спос об по п. 1, о т л и ч а ю щ и й с я тем, что коорд инаты забоя определяют из выражения: X = Xi + L( X2 - Xi)/ H, Y = Y i H _ (Y 2 -Y i )/ H, где Xi, Y i, Хг, Y2 - координаты забоя скважины по д анным сейсмоприемников, соответственно, на ус тье скважины и у заданной точки ее вых ода, м; L - д лина ск важины, м; Н - расс тояние от ус тья скваж ины д о заданной точки ее вых ода, м. Изобретение относится к бурению скважин и может использоваться при бурении скважин с заданной точкой выход а в горной выработке или на поверхнос ти. Цель изобретения - повыш ение точности опред еления координат забоя при бу рении скважин. На чертеже схематически изображена трасс а скважины, вид в плане. Способ осуществляю т следующим образом. Перед началом бу рения с имметрично устью 1 скважины на поверх нос ти и заданной точке выхода 2 в горной выработке устанав л иваю т с е йс моп ри емн ики 3 и 4. е Расстояние между этими точками Н 150 м. В процесс е бу рения извес тным спос обом определяю т координаты Xi, Yi, Хг, Y2 забоя 5 скважины. При L »120 м Xi -1,6 м, Уг - 0.2 м; Хг - 1,8 м, Y2 - -0, 4 м. По этим д анным определяют координаты забоя скважины: X = 1, 6 + (1, 8-1, 6) 120/150 « 1,6 + 0,16 -1.75 м, У - 0, 2 + (-0,4-0, 2) 120/ 150 - 0, 2 - 0,48 =-0,28 м По полученным значениям X и Y корректируют направления бурения. При бу рении по тонкому уголь ному или другому плас ту меньшей крепос ти по срав нению с вмещ ающими пород ами мож но опред елять только од ну коорд инату забоя скважины в плоскос ти плас та, т.к. скважина заведомо проход ит в плас те меньш ей крепости. Предложенный способ определения искривления бу ровой с кваж ины мож ет ис С > 00 СП 9985 пользоватьс я при бурении сквозь горный массив для прохождения тоннелей в горах, провед ения выработок между станциями метрополитена, бурения скважин, сообщающих две выработки на шахтах и рудниках. За счет использования дополнительной ин Упорядник Замовлення 4561 формации у величиваетс я точнос ть опред еления коорд инат забоя с кважины, по ©равнению с прототипом повышается э ффективнос ть корректировки направления бурения и в резу льтате улучшается направленнос ть скважин. Техред М.Моргентал Коректор О.Кравцова Тираж Підпис не Державне патентне від омс тво України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрито акціонерне товарис твс " Патент", м. Ужгород, ву л.ГагарІна, 101
