Призначення шаблона контрольного сигналу, адаптоване до характеристик каналу для системи зв’язку множинного доступу з ортогональним частотним розділенням
Номер патенту: 94066
Опубліковано: 11.04.2011
Автори: Горе Дхананджай Ашок, Сутівонг Арак, Цзи Тінфан, Наджиб Айман Фавзі, Горохов Алєксєй
Формула / Реферат
1. Пристрій безпровідного зв'язку для мобільного користувача, який містить: щонайменше одну антену для передачі і прийому сигналів по каналу зв'язку; пам'ять для зберігання множини шаблонів контрольних символів, причому
кожний з множини шаблонів контрольних символів містить множину кластерів; і
процесор, з'єднаний з щонайменше однією антеною і пам'яттю для вибору щонайменше одного шаблона контрольного сигналу з множини шаблонів контрольних символів для передачі за допомогою антени, основуючись на вибірності за частотою каналу зв'язку.
2. Пристрій безпровідного зв'язку за п. 1, в якому процесор також сконфігурований для вибору щонайменше одного шаблона контрольного сигналу на основі того, чи повинен пристрій безпровідного зв'язку приймати передачу в режимі множина входів множина виходів (МІМО).
3. Пристрій безпровідного зв'язку за п. 1, в якому вибірність за частотою є функцією рівня рухливості мобільного користувача.
4. Пристрій безпровідного зв'язку за п. 1, в якому щонайменше один шаблон контрольного сигналу містить вибірний за частотою шаблон контрольного сигналу для мобільних користувачів.
5. Пристрій безпровідного зв'язку за п. 1, в якому пам'ять містить множину скалярних функцій, і, при цьому, процесор перемножує контрольні сигнали за допомогою щонайменше однієї з множини скалярних функцій.
6. Пристрій безпровідного зв'язку за п. 1, при цьому пристрій безпровідного зв'язку приймає сигнали з використанням множини частотних піднесучих в частотному діапазоні між максимальною частотою і мінімальною частотою, і, при цьому кожний з кластерів контрольних символів містить множину контрольних символів, таку, що щонайменше один з множини контрольних символів кожного з множини кластерів передається з використанням частотної піднесучої, іншої, ніж максимальна частота або мінімальна частота.
7. Пристрій безпровідного зв'язку за п. 1, в якому процесор також сконфігурований для вибору щонайменше одного шаблона контрольного сигналу на основі розкиду затримок мобільного користувача і вибірності за частотою.
8. Пристрій безпровідного зв'язку для передачі і прийому для мобільного користувача, який містить:
пам'ять, яка зберігає множину шаблонів контрольних символів, причому кожний з множини шаблонів контрольних символів містить множину кластерів, які повинні передаватися з пристрою безпровідного зв'язку по каналу зв'язку; і
процесор, з'єднаний з пам'яттю для вибору щонайменше одного шаблона контрольного сигналу з множини шаблонів контрольних сигналів, для передачі на основі вибірності за частотою каналу зв'язку.
9. Пристрій безпровідного зв'язку за п. 8, в якому процесор також сконфігурований для вибору щонайменше одного шаблона контрольного сигналу на основі того, чи повинен пристрій безпровідного зв'язку приймати передачу в режимі множина входів множина виходів (МІМО).
10. Пристрій безпровідного зв'язку за п. 8, в якому процесор також сконфігурований для вибору щонайменше одного шаблона контрольного сигналу на основі швидкості мобільного користувача.
11. Пристрій безпровідного зв'язку за п. 8, в якому процесор також сконфігурований для вибору щонайменше одного шаблона контрольного сигналу на основі розкиду затримок мобільного користувача.
12. Спосіб передачі контрольних сигналів в системі безпровідного зв'язку для мобільного користувача, який полягає в тому, що:
визначають вибірність за частотою мобільного користувача; і
вибирають для мобільного користувача шаблон контрольного сигналу з множини шаблонів контрольних символів, причому кожний з множини шаблонів контрольних символів містить множину кластерів, на основі вибірності за частотою мобільного користувача.
13. Спосіб за п. 12, в якому вибірність за частотою визначають, використовуючи швидкість мобільного користувача.
14. Спосіб за п. 12, в якому вибір шаблона контрольного сигналу також оснований на швидкості мобільного користувача відносно вказаної визначеної вибірності за частотою.
15. Спосіб за п. 12, в якому вибір шаблона контрольного сигналу також містить вибір кількості контрольних сигналів на основі швидкості мобільного користувача.
16. Спосіб за п. 12, в якому визначення вибірності за частотою містить визначення вибірності за частотою на основі розкиду затримок мобільного користувача.
17. Спосіб за п. 12, в якому визначення вибірності за частотою містить визначення вибірності за частотою на основі допплерівського розширення.
Текст

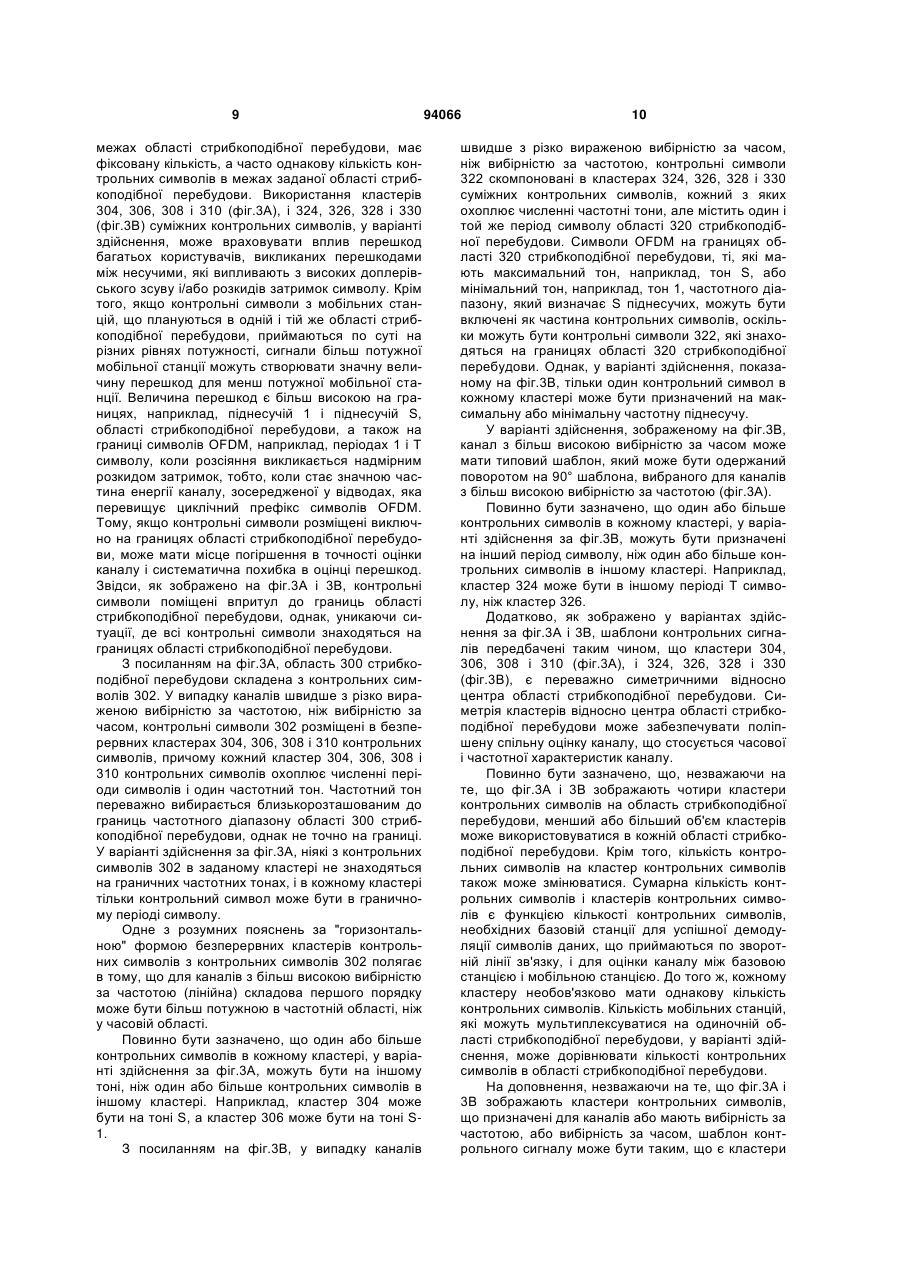

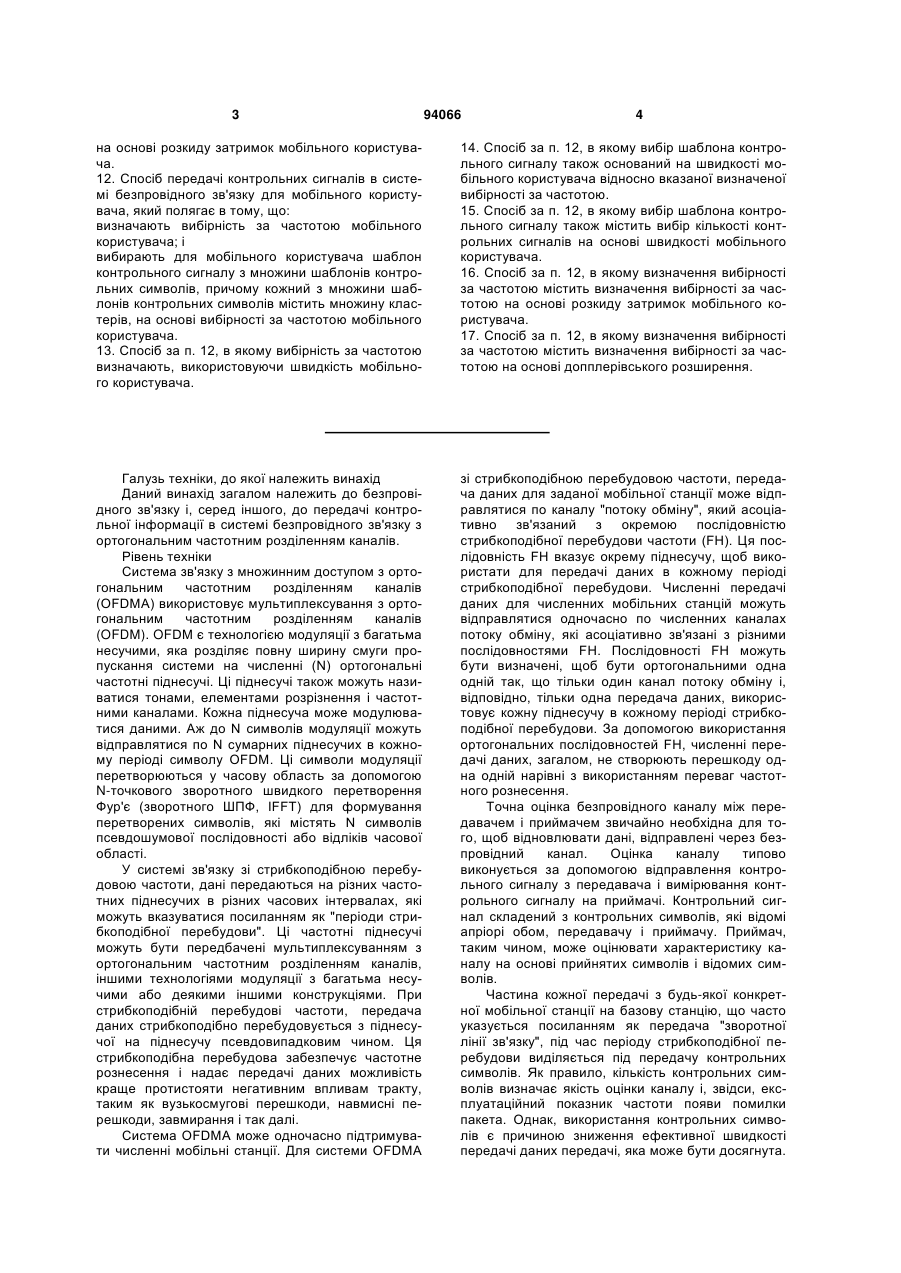

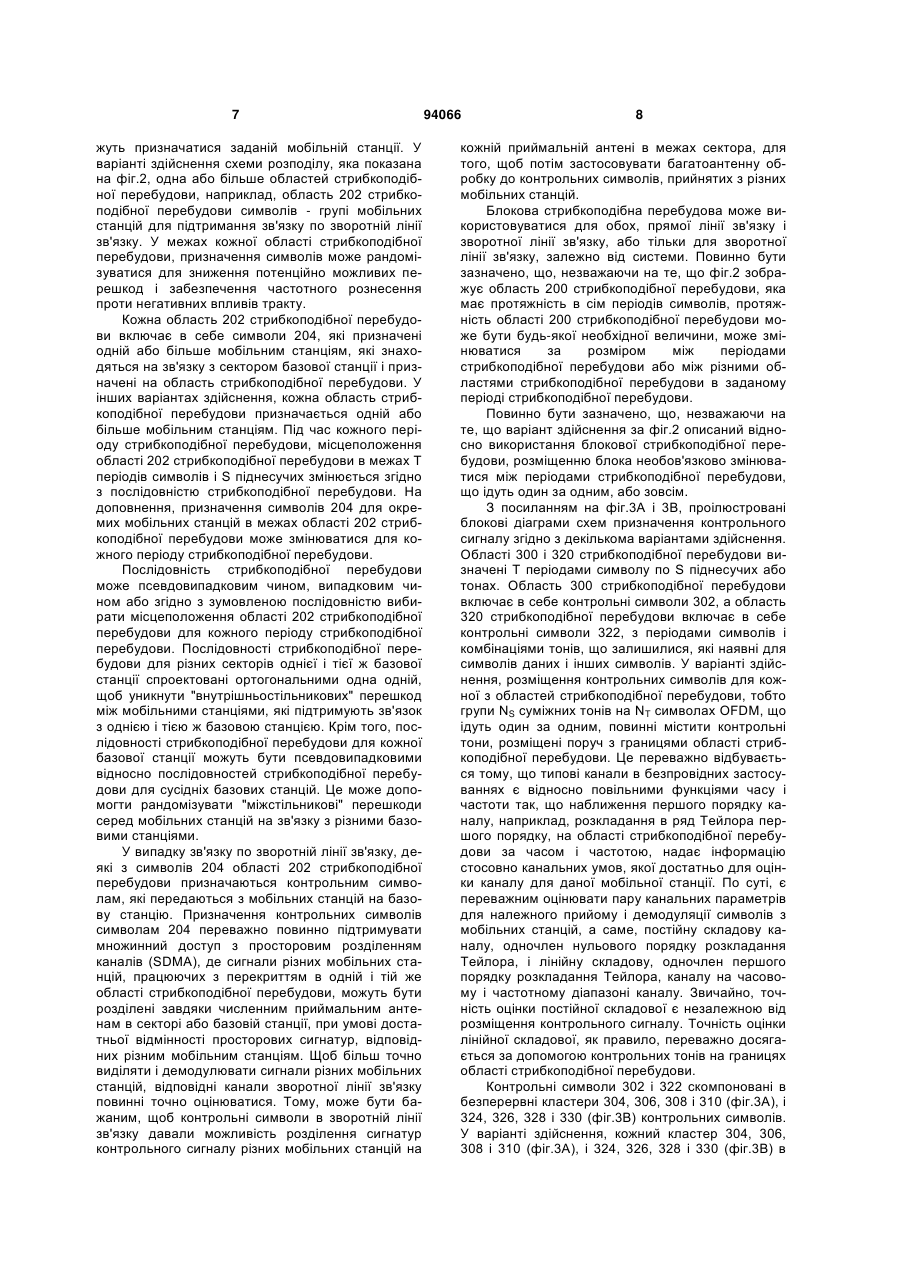

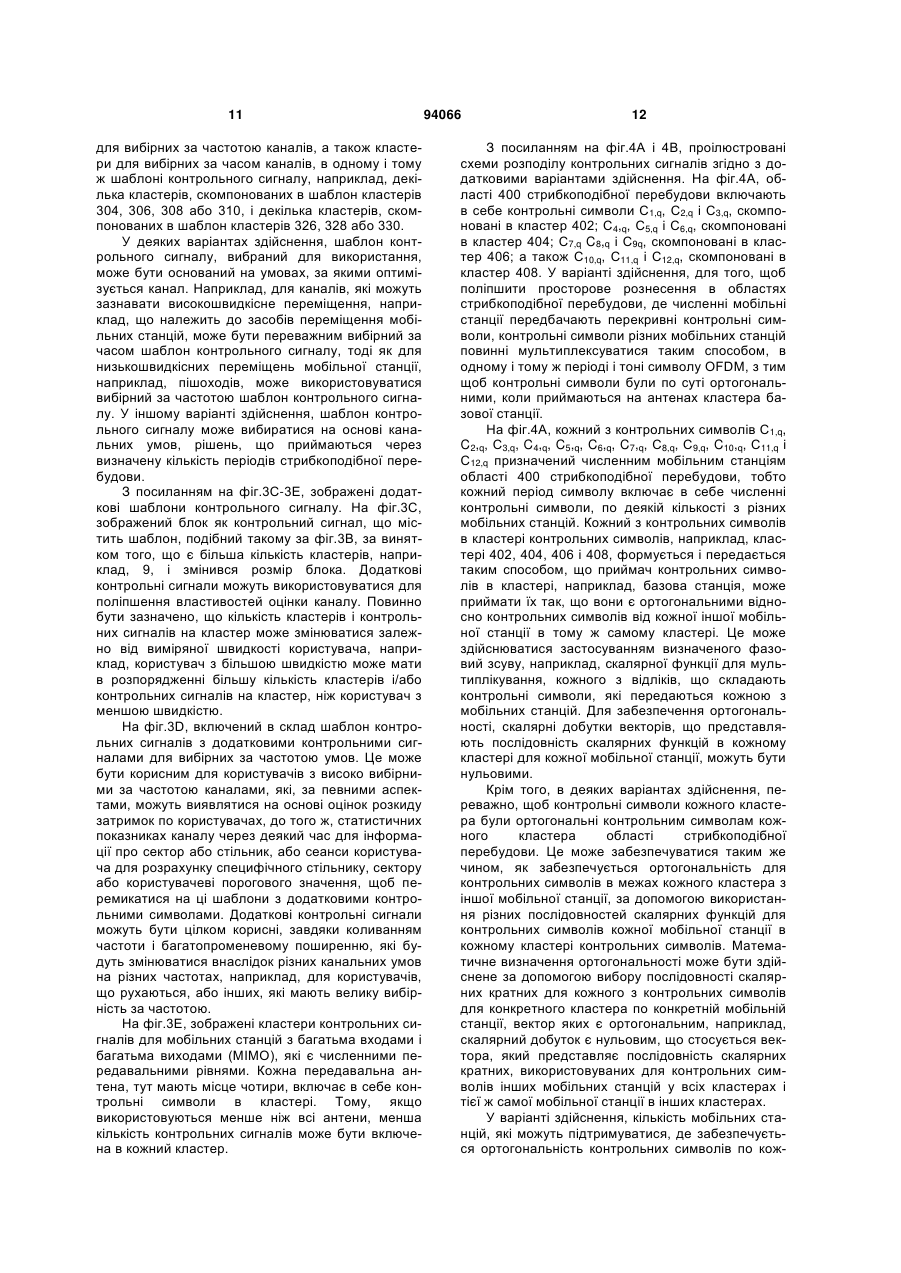

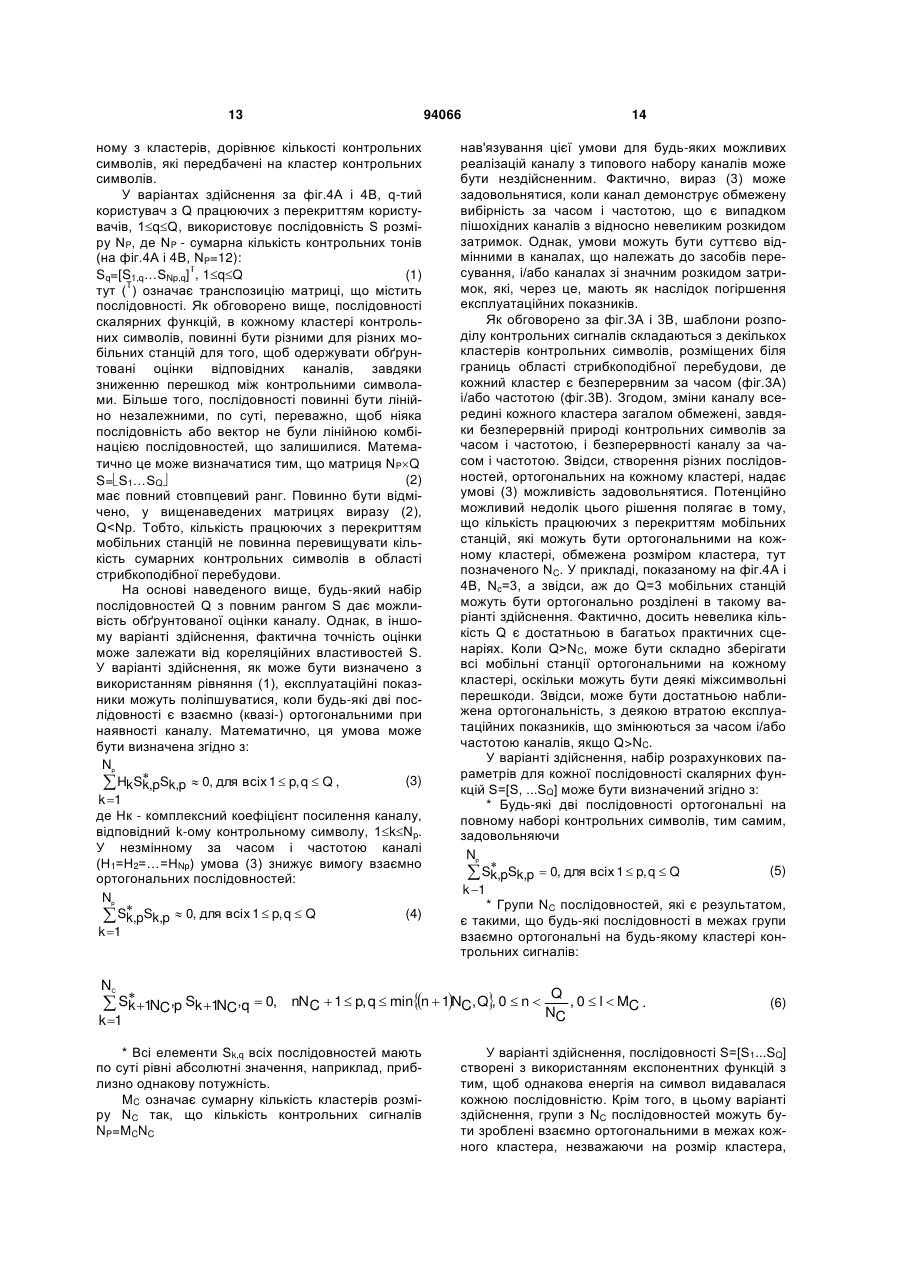

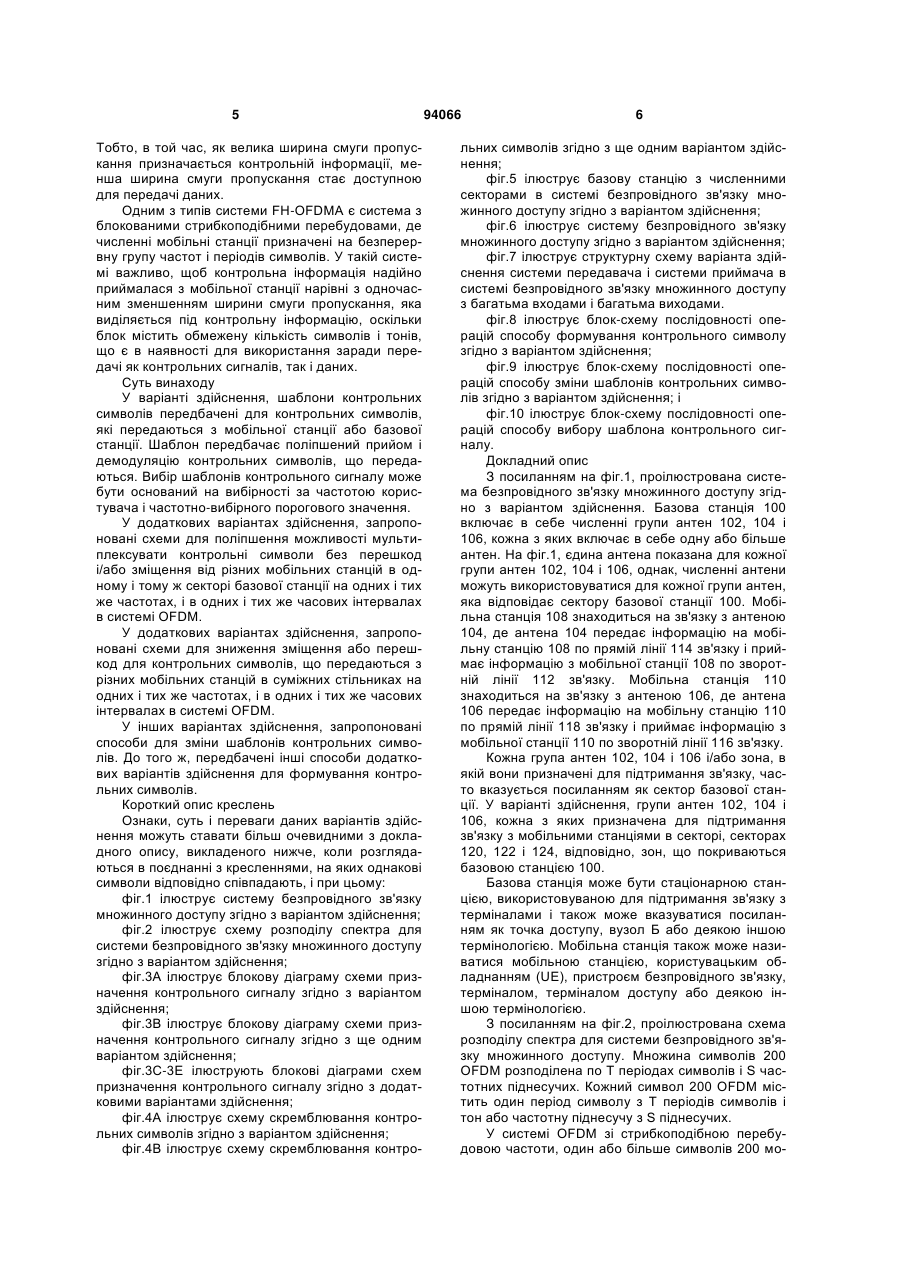

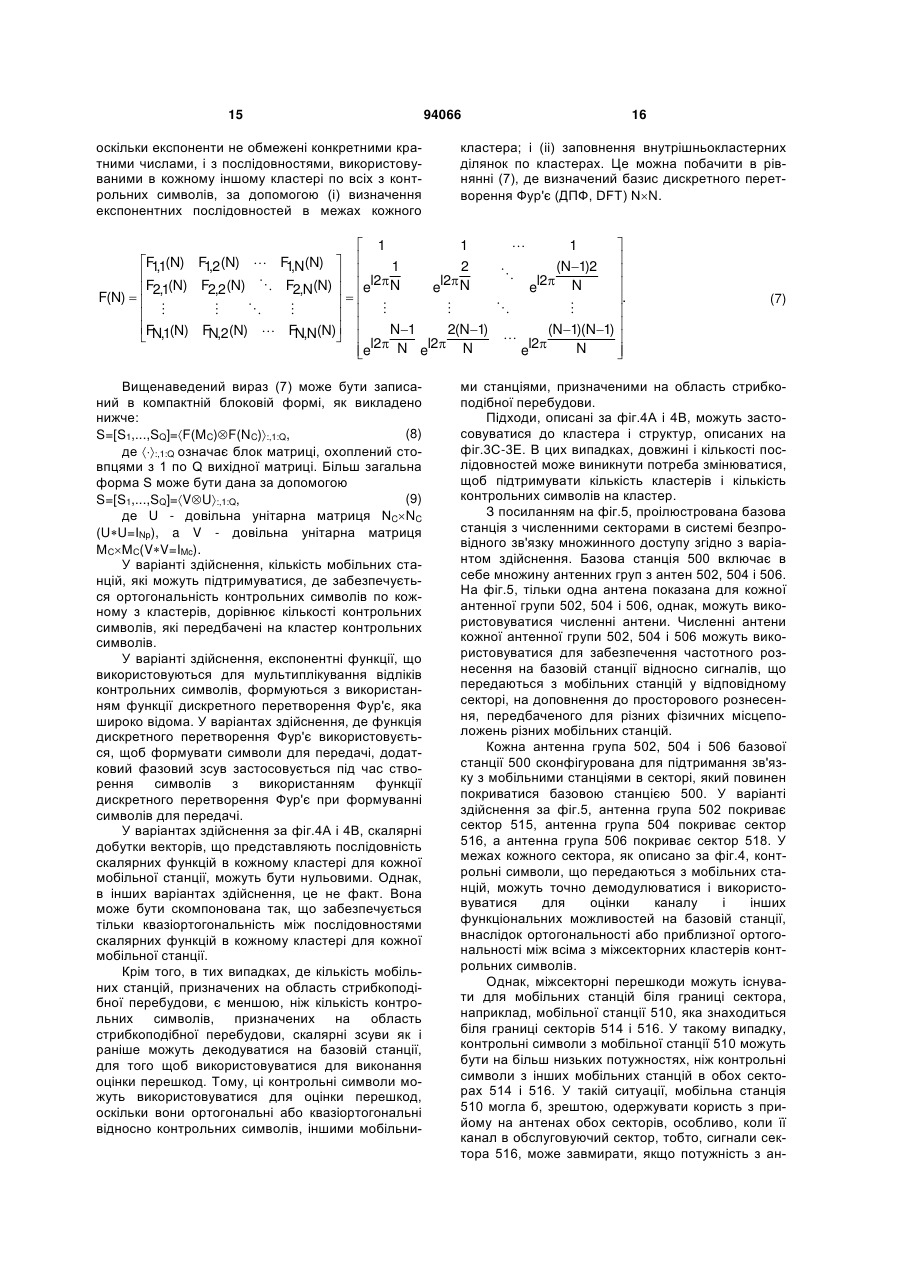

1. Пристрій безпровідного зв'язку для мобільного користувача, який містить: щонайменше одну антену для передачі і прийому сигналів по каналу зв'язку; пам'ять для зберігання множини шаблонів контрольних символів, причому кожний з множини шаблонів контрольних символів містить множину кластерів; і процесор, з'єднаний з щонайменше однією антеною і пам'яттю для вибору щонайменше одного шаблона контрольного сигналу з множини шаблонів контрольних символів для передачі за допомогою антени, основуючись на вибірності за частотою каналу зв'язку. 2. Пристрій безпровідного зв'язку за п. 1, в якому процесор також сконфігурований для вибору щонайменше одного шаблона контрольного сигналу на основі того, чи повинен пристрій безпровідного зв'язку приймати передачу в режимі множина входів множина виходів (МІМО). 3. Пристрій безпровідного зв'язку за п. 1, в якому вибірність за частотою є функцією рівня рухливості мобільного користувача. 4. Пристрій безпровідного зв'язку за п. 1, в якому щонайменше один шаблон контрольного сигналу містить вибірний за частотою шаблон контрольного сигналу для мобільних користувачів. 5. Пристрій безпровідного зв'язку за п. 1, в якому пам'ять містить множину скалярних функцій, і, при цьому, процесор перемножує контрольні сигнали 2 (19) 1 3 94066 4 на основі розкиду затримок мобільного користувача. 12. Спосіб передачі контрольних сигналів в системі безпровідного зв'язку для мобільного користувача, який полягає в тому, що: визначають вибірність за частотою мобільного користувача; і вибирають для мобільного користувача шаблон контрольного сигналу з множини шаблонів контрольних символів, причому кожний з множини шаблонів контрольних символів містить множину кластерів, на основі вибірності за частотою мобільного користувача. 13. Спосіб за п. 12, в якому вибірність за частотою визначають, використовуючи швидкість мобільного користувача. 14. Спосіб за п. 12, в якому вибір шаблона контрольного сигналу також оснований на швидкості мобільного користувача відносно вказаної визначеної вибірності за частотою. 15. Спосіб за п. 12, в якому вибір шаблона контрольного сигналу також містить вибір кількості контрольних сигналів на основі швидкості мобільного користувача. 16. Спосіб за п. 12, в якому визначення вибірності за частотою містить визначення вибірності за частотою на основі розкиду затримок мобільного користувача. 17. Спосіб за п. 12, в якому визначення вибірності за частотою містить визначення вибірності за частотою на основі допплерівського розширення. Галузь техніки, до якої належить винахід Даний винахід загалом належить до безпровідного зв'язку і, серед іншого, до передачі контрольної інформації в системі безпровідного зв'язку з ортогональним частотним розділенням каналів. Рівень техніки Система зв'язку з множинним доступом з ортогональним частотним розділенням каналів (OFDMA) використовує мультиплексування з ортогональним частотним розділенням каналів (OFDM). OFDM є технологією модуляції з багатьма несучими, яка розділяє повну ширину смуги пропускання системи на численні (N) ортогональні частотні піднесучі. Ці піднесучі також можуть називатися тонами, елементами розрізнення і частотними каналами. Кожна піднесуча може модулюватися даними. Аж до N символів модуляції можуть відправлятися по N сумарних піднесучих в кожному періоді символу OFDM. Ці символи модуляції перетворюються у часову область за допомогою N-точкового зворотного швидкого перетворення Фур'є (зворотного ШПФ, IFFT) для формування перетворених символів, які містять N символів псевдошумової послідовності або відліків часової області. У системі зв'язку зі стрибкоподібною перебудовою частоти, дані передаються на різних частотних піднесучих в різних часових інтервалах, які можуть вказуватися посиланням як "періоди стрибкоподібної перебудови". Ці частотні піднесучі можуть бути передбачені мультиплексуванням з ортогональним частотним розділенням каналів, іншими технологіями модуляції з багатьма несучими або деякими іншими конструкціями. При стрибкоподібній перебудові частоти, передача даних стрибкоподібно перебудовується з піднесучої на піднесучу псевдовипадковим чином. Ця стрибкоподібна перебудова забезпечує частотне рознесення і надає передачі даних можливість краще протистояти негативним впливам тракту, таким як вузькосмугові перешкоди, навмисні перешкоди, завмирання і так далі. Система OFDMA може одночасно підтримувати численні мобільні станції. Для системи OFDMA зі стрибкоподібною перебудовою частоти, передача даних для заданої мобільної станції може відправлятися по каналу "потоку обміну", який асоціативно зв'язаний з окремою послідовністю стрибкоподібної перебудови частоти (FH). Ця послідовність FH вказує окрему піднесучу, щоб використати для передачі даних в кожному періоді стрибкоподібної перебудови. Численні передачі даних для численних мобільних станцій можуть відправлятися одночасно по численних каналах потоку обміну, які асоціативно зв'язані з різними послідовностями FH. Послідовності FH можуть бути визначені, щоб бути ортогональними одна одній так, що тільки один канал потоку обміну і, відповідно, тільки одна передача даних, використовує кожну піднесучу в кожному періоді стрибкоподібної перебудови. За допомогою використання ортогональних послідовностей FH, численні передачі даних, загалом, не створюють перешкоду одна одній нарівні з використанням переваг частотного рознесення. Точна оцінка безпровідного каналу між передавачем і приймачем звичайно необхідна для того, щоб відновлювати дані, відправлені через безпровідний канал. Оцінка каналу типово виконується за допомогою відправлення контрольного сигналу з передавача і вимірювання контрольного сигналу на приймачі. Контрольний сигнал складений з контрольних символів, які відомі апріорі обом, передавачу і приймачу. Приймач, таким чином, може оцінювати характеристику каналу на основі прийнятих символів і відомих символів. Частина кожної передачі з будь-якої конкретної мобільної станції на базову станцію, що часто указується посиланням як передача "зворотної лінії зв'язку", під час періоду стрибкоподібної перебудови виділяється під передачу контрольних символів. Як правило, кількість контрольних символів визначає якість оцінки каналу і, звідси, експлуатаційний показник частоти появи помилки пакета. Однак, використання контрольних символів є причиною зниження ефективної швидкості передачі даних передачі, яка може бути досягнута. 5 Тобто, в той час, як велика ширина смуги пропускання призначається контрольній інформації, менша ширина смуги пропускання стає доступною для передачі даних. Одним з типів системи FH-OFDMA є система з блокованими стрибкоподібними перебудовами, де численні мобільні станції призначені на безперервну групу частот і періодів символів. У такій системі важливо, щоб контрольна інформація надійно приймалася з мобільної станції нарівні з одночасним зменшенням ширини смуги пропускання, яка виділяється під контрольну інформацію, оскільки блок містить обмежену кількість символів і тонів, що є в наявності для використання заради передачі як контрольних сигналів, так і даних. Суть винаходу У варіанті здійснення, шаблони контрольних символів передбачені для контрольних символів, які передаються з мобільної станції або базової станції. Шаблон передбачає поліпшений прийом і демодуляцію контрольних символів, що передаються. Вибір шаблонів контрольного сигналу може бути оснований на вибірності за частотою користувача і частотно-вибірного порогового значення. У додаткових варіантах здійснення, запропоновані схеми для поліпшення можливості мультиплексувати контрольні символи без перешкод і/або зміщення від різних мобільних станцій в одному і тому ж секторі базової станції на одних і тих же частотах, і в одних і тих же часових інтервалах в системі OFDM. У додаткових варіантах здійснення, запропоновані схеми для зниження зміщення або перешкод для контрольних символів, що передаються з різних мобільних станцій в суміжних стільниках на одних і тих же частотах, і в одних і тих же часових інтервалах в системі OFDM. У інших варіантах здійснення, запропоновані способи для зміни шаблонів контрольних символів. До того ж, передбачені інші способи додаткових варіантів здійснення для формування контрольних символів. Короткий опис креслень Ознаки, суть і переваги даних варіантів здійснення можуть ставати більш очевидними з докладного опису, викладеного нижче, коли розглядаються в поєднанні з кресленнями, на яких однакові символи відповідно співпадають, і при цьому: фіг.1 ілюструє систему безпровідного зв'язку множинного доступу згідно з варіантом здійснення; фіг.2 ілюструє схему розподілу спектра для системи безпровідного зв'язку множинного доступу згідно з варіантом здійснення; фіг.3А ілюструє блокову діаграму схеми призначення контрольного сигналу згідно з варіантом здійснення; фіг.3В ілюструє блокову діаграму схеми призначення контрольного сигналу згідно з ще одним варіантом здійснення; фіг.3С-3Е ілюструють блокові діаграми схем призначення контрольного сигналу згідно з додатковими варіантами здійснення; фіг.4А ілюструє схему скремблювання контрольних символів згідно з варіантом здійснення; фіг.4В ілюструє схему скремблювання контро 94066 6 льних символів згідно з ще одним варіантом здійснення; фіг.5 ілюструє базову станцію з численними секторами в системі безпровідного зв'язку множинного доступу згідно з варіантом здійснення; фіг.6 ілюструє систему безпровідного зв'язку множинного доступу згідно з варіантом здійснення; фіг.7 ілюструє структурну схему варіанта здійснення системи передавача і системи приймача в системі безпровідного зв'язку множинного доступу з багатьма входами і багатьма виходами. фіг.8 ілюструє блок-схему послідовності операцій способу формування контрольного символу згідно з варіантом здійснення; фіг.9 ілюструє блок-схему послідовності операцій способу зміни шаблонів контрольних символів згідно з варіантом здійснення; і фіг.10 ілюструє блок-схему послідовності операцій способу вибору шаблона контрольного сигналу. Докладний опис З посиланням на фіг.1, проілюстрована система безпровідного зв'язку множинного доступу згідно з варіантом здійснення. Базова станція 100 включає в себе численні групи антен 102, 104 і 106, кожна з яких включає в себе одну або більше антен. На фіг.1, єдина антена показана для кожної групи антен 102, 104 і 106, однак, численні антени можуть використовуватися для кожної групи антен, яка відповідає сектору базової станції 100. Мобільна станція 108 знаходиться на зв'язку з антеною 104, де антена 104 передає інформацію на мобільну станцію 108 по прямій лінії 114 зв'язку і приймає інформацію з мобільної станції 108 по зворотній лінії 112 зв'язку. Мобільна станція 110 знаходиться на зв'язку з антеною 106, де антена 106 передає інформацію на мобільну станцію 110 по прямій лінії 118 зв'язку і приймає інформацію з мобільної станції 110 по зворотній лінії 116 зв'язку. Кожна група антен 102, 104 і 106 і/або зона, в якій вони призначені для підтримання зв'язку, часто вказується посиланням як сектор базової станції. У варіанті здійснення, групи антен 102, 104 і 106, кожна з яких призначена для підтримання зв'язку з мобільними станціями в секторі, секторах 120, 122 і 124, відповідно, зон, що покриваються базовою станцією 100. Базова станція може бути стаціонарною станцією, використовуваною для підтримання зв'язку з терміналами і також може вказуватися посиланням як точка доступу, вузол Б або деякою іншою термінологією. Мобільна станція також може називатися мобільною станцією, користувацьким обладнанням (UE), пристроєм безпровідного зв'язку, терміналом, терміналом доступу або деякою іншою термінологією. З посиланням на фіг.2, проілюстрована схема розподілу спектра для системи безпровідного зв'язку множинного доступу. Множина символів 200 OFDM розподілена по Т періодах символів і S частотних піднесучих. Кожний символ 200 OFDM містить один період символу з Т періодів символів і тон або частотну піднесучу з S піднесучих. У системі OFDM зі стрибкоподібною перебудовою частоти, один або більше символів 200 мо 7 жуть призначатися заданій мобільній станції. У варіанті здійснення схеми розподілу, яка показана на фіг.2, одна або більше областей стрибкоподібної перебудови, наприклад, область 202 стрибкоподібної перебудови символів - групі мобільних станцій для підтримання зв'язку по зворотній лінії зв'язку. У межах кожної області стрибкоподібної перебудови, призначення символів може рандомізуватися для зниження потенційно можливих перешкод і забезпечення частотного рознесення проти негативних впливів тракту. Кожна область 202 стрибкоподібної перебудови включає в себе символи 204, які призначені одній або більше мобільним станціям, які знаходяться на зв'язку з сектором базової станції і призначені на область стрибкоподібної перебудови. У інших варіантах здійснення, кожна область стрибкоподібної перебудови призначається одній або більше мобільним станціям. Під час кожного періоду стрибкоподібної перебудови, місцеположення області 202 стрибкоподібної перебудови в межах Т періодів символів і S піднесучих змінюється згідно з послідовністю стрибкоподібної перебудови. На доповнення, призначення символів 204 для окремих мобільних станцій в межах області 202 стрибкоподібної перебудови може змінюватися для кожного періоду стрибкоподібної перебудови. Послідовність стрибкоподібної перебудови може псевдовипадковим чином, випадковим чином або згідно з зумовленою послідовністю вибирати місцеположення області 202 стрибкоподібної перебудови для кожного періоду стрибкоподібної перебудови. Послідовності стрибкоподібної перебудови для різних секторів однієї і тієї ж базової станції спроектовані ортогональними одна одній, щоб уникнути "внутрішньостільникових" перешкод між мобільними станціями, які підтримують зв'язок з однією і тією ж базовою станцією. Крім того, послідовності стрибкоподібної перебудови для кожної базової станції можуть бути псевдовипадковими відносно послідовностей стрибкоподібної перебудови для сусідніх базових станцій. Це може допомогти рандомізувати "міжстільникові" перешкоди серед мобільних станцій на зв'язку з різними базовими станціями. У випадку зв'язку по зворотній лінії зв'язку, деякі з символів 204 області 202 стрибкоподібної перебудови призначаються контрольним символам, які передаються з мобільних станцій на базову станцію. Призначення контрольних символів символам 204 переважно повинно підтримувати множинний доступ з просторовим розділенням каналів (SDMA), де сигнали різних мобільних станцій, працюючих з перекриттям в одній і тій же області стрибкоподібної перебудови, можуть бути розділені завдяки численним приймальним антенам в секторі або базовій станції, при умові достатньої відмінності просторових сигнатур, відповідних різним мобільним станціям. Щоб більш точно виділяти і демодулювати сигнали різних мобільних станцій, відповідні канали зворотної лінії зв'язку повинні точно оцінюватися. Тому, може бути бажаним, щоб контрольні символи в зворотній лінії зв'язку давали можливість розділення сигнатур контрольного сигналу різних мобільних станцій на 94066 8 кожній приймальній антені в межах сектора, для того, щоб потім застосовувати багатоантенну обробку до контрольних символів, прийнятих з різних мобільних станцій. Блокова стрибкоподібна перебудова може використовуватися для обох, прямої лінії зв'язку і зворотної лінії зв'язку, або тільки для зворотної лінії зв'язку, залежно від системи. Повинно бути зазначено, що, незважаючи на те, що фіг.2 зображує область 200 стрибкоподібної перебудови, яка має протяжність в сім періодів символів, протяжність області 200 стрибкоподібної перебудови може бути будь-якої необхідної величини, може змінюватися за розміром між періодами стрибкоподібної перебудови або між різними областями стрибкоподібної перебудови в заданому періоді стрибкоподібної перебудови. Повинно бути зазначено, що, незважаючи на те, що варіант здійснення за фіг.2 описаний відносно використання блокової стрибкоподібної перебудови, розміщенню блока необов'язково змінюватися між періодами стрибкоподібної перебудови, що ідуть один за одним, або зовсім. З посиланням на фіг.3А і 3В, проілюстровані блокові діаграми схем призначення контрольного сигналу згідно з декількома варіантами здійснення. Області 300 і 320 стрибкоподібної перебудови визначені Т періодами символу по S піднесучих або тонах. Область 300 стрибкоподібної перебудови включає в себе контрольні символи 302, а область 320 стрибкоподібної перебудови включає в себе контрольні символи 322, з періодами символів і комбінаціями тонів, що залишилися, які наявні для символів даних і інших символів. У варіанті здійснення, розміщення контрольних символів для кожної з областей стрибкоподібної перебудови, тобто групи NS суміжних тонів на NT символах OFDM, що ідуть один за одним, повинні містити контрольні тони, розміщені поруч з границями області стрибкоподібної перебудови. Це переважно відбувається тому, що типові канали в безпровідних застосуваннях є відносно повільними функціями часу і частоти так, що наближення першого порядку каналу, наприклад, розкладання в ряд Тейлора першого порядку, на області стрибкоподібної перебудови за часом і частотою, надає інформацію стосовно канальних умов, якої достатньо для оцінки каналу для даної мобільної станції. По суті, є переважним оцінювати пару канальних параметрів для належного прийому і демодуляції символів з мобільних станцій, а саме, постійну складову каналу, одночлен нульового порядку розкладання Тейлора, і лінійну складову, одночлен першого порядку розкладання Тейлора, каналу на часовому і частотному діапазоні каналу. Звичайно, точність оцінки постійної складової є незалежною від розміщення контрольного сигналу. Точність оцінки лінійної складової, як правило, переважно досягається за допомогою контрольних тонів на границях області стрибкоподібної перебудови. Контрольні символи 302 і 322 скомпоновані в безперервні кластери 304, 306, 308 і 310 (фіг.3А), і 324, 326, 328 і 330 (фіг.3В) контрольних символів. У варіанті здійснення, кожний кластер 304, 306, 308 і 310 (фіг.3А), і 324, 326, 328 і 330 (фіг.3В) в 9 межах області стрибкоподібної перебудови, має фіксовану кількість, а часто однакову кількість контрольних символів в межах заданої області стрибкоподібної перебудови. Використання кластерів 304, 306, 308 і 310 (фіг.3А), і 324, 326, 328 і 330 (фіг.3В) суміжних контрольних символів, у варіанті здійснення, може враховувати вплив перешкод багатьох користувачів, викликаних перешкодами між несучими, які випливають з високих доплерівського зсуву і/або розкидів затримок символу. Крім того, якщо контрольні символи з мобільних станцій, що плануються в одній і тій же області стрибкоподібної перебудови, приймаються по суті на різних рівнях потужності, сигнали більш потужної мобільної станції можуть створювати значну величину перешкод для менш потужної мобільної станції. Величина перешкод є більш високою на границях, наприклад, піднесучій 1 і піднесучій S, області стрибкоподібної перебудови, а також на границі символів OFDM, наприклад, періодах 1 і Т символу, коли розсіяння викликається надмірним розкидом затримок, тобто, коли стає значною частина енергії каналу, зосередженої у відводах, яка перевищує циклічний префікс символів OFDM. Тому, якщо контрольні символи розміщені виключно на границях області стрибкоподібної перебудови, може мати місце погіршення в точності оцінки каналу і систематична похибка в оцінці перешкод. Звідси, як зображено на фіг.3А і 3В, контрольні символи поміщені впритул до границь області стрибкоподібної перебудови, однак, уникаючи ситуації, де всі контрольні символи знаходяться на границях області стрибкоподібної перебудови. З посиланням на фіг.3А, область 300 стрибкоподібної перебудови складена з контрольних символів 302. У випадку каналів швидше з різко вираженою вибірністю за частотою, ніж вибірністю за часом, контрольні символи 302 розміщені в безперервних кластерах 304, 306, 308 і 310 контрольних символів, причому кожний кластер 304, 306, 308 і 310 контрольних символів охоплює численні періоди символів і один частотний тон. Частотний тон переважно вибирається близькорозташованим до границь частотного діапазону області 300 стрибкоподібної перебудови, однак не точно на границі. У варіанті здійснення за фіг.3А, ніякі з контрольних символів 302 в заданому кластері не знаходяться на граничних частотних тонах, і в кожному кластері тільки контрольний символ може бути в граничному періоді символу. Одне з розумних пояснень за "горизонтальною" формою безперервних кластерів контрольних символів з контрольних символів 302 полягає в тому, що для каналів з більш високою вибірністю за частотою (лінійна) складова першого порядку може бути більш потужною в частотній області, ніж у часовій області. Повинно бути зазначено, що один або більше контрольних символів в кожному кластері, у варіанті здійснення за фіг.3А, можуть бути на іншому тоні, ніж один або більше контрольних символів в іншому кластері. Наприклад, кластер 304 може бути на тоні S, а кластер 306 може бути на тоні S1. З посиланням на фіг.3В, у випадку каналів 94066 10 швидше з різко вираженою вибірністю за часом, ніж вибірністю за частотою, контрольні символи 322 скомпоновані в кластерах 324, 326, 328 і 330 суміжних контрольних символів, кожний з яких охоплює численні частотні тони, але містить один і той же період символу області 320 стрибкоподібної перебудови. Символи OFDM на границях області 320 стрибкоподібної перебудови, ті, які мають максимальний тон, наприклад, тон S, або мінімальний тон, наприклад, тон 1, частотного діапазону, який визначає S піднесучих, можуть бути включені як частина контрольних символів, оскільки можуть бути контрольні символи 322, які знаходяться на границях області 320 стрибкоподібної перебудови. Однак, у варіанті здійснення, показаному на фіг.3В, тільки один контрольний символ в кожному кластері може бути призначений на максимальну або мінімальну частотну піднесучу. У варіанті здійснення, зображеному на фіг.3В, канал з більш високою вибірністю за часом може мати типовий шаблон, який може бути одержаний поворотом на 90° шаблона, вибраного для каналів з більш високою вибірністю за частотою (фіг.3А). Повинно бути зазначено, що один або більше контрольних символів в кожному кластері, у варіанті здійснення за фіг.3В, можуть бути призначені на інший період символу, ніж один або більше контрольних символів в іншому кластері. Наприклад, кластер 324 може бути в іншому періоді Т символу, ніж кластер 326. Додатково, як зображено у варіантах здійснення за фіг.3А і 3В, шаблони контрольних сигналів передбачені таким чином, що кластери 304, 306, 308 і 310 (фіг.3А), і 324, 326, 328 і 330 (фіг.3В), є переважно симетричними відносно центра області стрибкоподібної перебудови. Симетрія кластерів відносно центра області стрибкоподібної перебудови може забезпечувати поліпшену спільну оцінку каналу, що стосується часової і частотної характеристик каналу. Повинно бути зазначено, що, незважаючи на те, що фіг.3А і 3В зображають чотири кластери контрольних символів на область стрибкоподібної перебудови, менший або більший об'єм кластерів може використовуватися в кожній області стрибкоподібної перебудови. Крім того, кількість контрольних символів на кластер контрольних символів також може змінюватися. Сумарна кількість контрольних символів і кластерів контрольних символів є функцією кількості контрольних символів, необхідних базовій станції для успішної демодуляції символів даних, що приймаються по зворотній лінії зв'язку, і для оцінки каналу між базовою станцією і мобільною станцією. До того ж, кожному кластеру необов'язково мати однакову кількість контрольних символів. Кількість мобільних станцій, які можуть мультиплексуватися на одиночній області стрибкоподібної перебудови, у варіанті здійснення, може дорівнювати кількості контрольних символів в області стрибкоподібної перебудови. На доповнення, незважаючи на те, що фіг.3А і 3В зображають кластери контрольних символів, що призначені для каналів або мають вибірність за частотою, або вибірність за часом, шаблон контрольного сигналу може бути таким, що є кластери 11 для вибірних за частотою каналів, а також кластери для вибірних за часом каналів, в одному і тому ж шаблоні контрольного сигналу, наприклад, декілька кластерів, скомпонованих в шаблон кластерів 304, 306, 308 або 310, і декілька кластерів, скомпонованих в шаблон кластерів 326, 328 або 330. У деяких варіантах здійснення, шаблон контрольного сигналу, вибраний для використання, може бути оснований на умовах, за якими оптимізується канал. Наприклад, для каналів, які можуть зазнавати високошвидкісне переміщення, наприклад, що належить до засобів переміщення мобільних станцій, може бути переважним вибірний за часом шаблон контрольного сигналу, тоді як для низькошвидкісних переміщень мобільної станції, наприклад, пішоходів, може використовуватися вибірний за частотою шаблон контрольного сигналу. У іншому варіанті здійснення, шаблон контрольного сигналу може вибиратися на основі канальних умов, рішень, що приймаються через визначену кількість періодів стрибкоподібної перебудови. З посиланням на фіг.3С-3Е, зображені додаткові шаблони контрольного сигналу. На фіг.3С, зображений блок як контрольний сигнал, що містить шаблон, подібний такому за фіг.3В, за винятком того, що є більша кількість кластерів, наприклад, 9, і змінився розмір блока. Додаткові контрольні сигнали можуть використовуватися для поліпшення властивостей оцінки каналу. Повинно бути зазначено, що кількість кластерів і контрольних сигналів на кластер може змінюватися залежно від виміряної швидкості користувача, наприклад, користувач з більшою швидкістю може мати в розпорядженні більшу кількість кластерів і/або контрольних сигналів на кластер, ніж користувач з меншою швидкістю. На фіг.3D, включений в склад шаблон контрольних сигналів з додатковими контрольними сигналами для вибірних за частотою умов. Це може бути корисним для користувачів з високо вибірними за частотою каналами, які, за певними аспектами, можуть виявлятися на основі оцінок розкиду затримок по користувачах, до того ж, статистичних показниках каналу через деякий час для інформації про сектор або стільник, або сеанси користувача для розрахунку специфічного стільнику, сектору або користувачеві порогового значення, щоб перемикатися на ці шаблони з додатковими контрольними символами. Додаткові контрольні сигнали можуть бути цілком корисні, завдяки коливанням частоти і багатопроменевому поширенню, які будуть змінюватися внаслідок різних канальних умов на різних частотах, наприклад, для користувачів, що рухаються, або інших, які мають велику вибірність за частотою. На фіг.3Е, зображені кластери контрольних сигналів для мобільних станцій з багатьма входами і багатьма виходами (МІМО), які є численними передавальними рівнями. Кожна передавальна антена, тут мають місце чотири, включає в себе контрольні символи в кластері. Тому, якщо використовуються менше ніж всі антени, менша кількість контрольних сигналів може бути включена в кожний кластер. 94066 12 З посиланням на фіг.4А і 4В, проілюстровані схеми розподілу контрольних сигналів згідно з додатковими варіантами здійснення. На фіг.4А, області 400 стрибкоподібної перебудови включають в себе контрольні символи С1,q, С2,q і С3,q, скомпоновані в кластер 402; C4,q, С5,q і С6,q, скомпоновані в кластер 404; С7,q C8,q і C9q, скомпоновані в кластер 406; а також С10,q, С11,q і С12,q, скомпоновані в кластер 408. У варіанті здійснення, для того, щоб поліпшити просторове рознесення в областях стрибкоподібної перебудови, де численні мобільні станції передбачають перекривні контрольні символи, контрольні символи різних мобільних станцій повинні мультиплексуватися таким способом, в одному і тому ж періоді і тоні символу OFDM, з тим щоб контрольні символи були по суті ортогональними, коли приймаються на антенах кластера базової станції. На фіг.4А, кожний з контрольних символів С1,q, C2,q, С3,q, C4,q, C5,q, C6,q, C7,q, С8,q, С9,q, C10,q, С11,q і С12,q призначений численним мобільним станціям області 400 стрибкоподібної перебудови, тобто кожний період символу включає в себе численні контрольні символи, по деякій кількості з різних мобільних станцій. Кожний з контрольних символів в кластері контрольних символів, наприклад, кластері 402, 404, 406 і 408, формується і передається таким способом, що приймач контрольних символів в кластері, наприклад, базова станція, може приймати їх так, що вони є ортогональними відносно контрольних символів від кожної іншої мобільної станції в тому ж самому кластері. Це може здійснюватися застосуванням визначеного фазовий зсуву, наприклад, скалярної функції для мультиплікування, кожного з відліків, що складають контрольні символи, які передаються кожною з мобільних станцій. Для забезпечення ортогональності, скалярні добутки векторів, що представляють послідовність скалярних функцій в кожному кластері для кожної мобільної станції, можуть бути нульовими. Крім того, в деяких варіантах здійснення, переважно, щоб контрольні символи кожного кластера були ортогональні контрольним символам кожного кластера області стрибкоподібної перебудови. Це може забезпечуватися таким же чином, як забезпечується ортогональність для контрольних символів в межах кожного кластера з іншої мобільної станції, за допомогою використання різних послідовностей скалярних функцій для контрольних символів кожної мобільної станції в кожному кластері контрольних символів. Математичне визначення ортогональності може бути здійснене за допомогою вибору послідовності скалярних кратних для кожного з контрольних символів для конкретного кластера по конкретній мобільній станції, вектор яких є ортогональним, наприклад, скалярний добуток є нульовим, що стосується вектора, який представляє послідовність скалярних кратних, використовуваних для контрольних символів інших мобільних станцій у всіх кластерах і тієї ж самої мобільної станції в інших кластерах. У варіанті здійснення, кількість мобільних станцій, які можуть підтримуватися, де забезпечується ортогональність контрольних символів по кож 13 94066 ному з кластерів, дорівнює кількості контрольних символів, які передбачені на кластер контрольних символів. У варіантах здійснення за фіг.4А і 4В, q-тий користувач з Q працюючих з перекриттям користувачів, 1qQ, використовує послідовність S розміру NP, де NP - сумарна кількість контрольних тонів (на фіг.4А і 4В, NP=12): (1) Sq=[S1,q…SNp,q]T, 1qQ тут (T) означає транспозицію матриці, що містить послідовності. Як обговорено вище, послідовності скалярних функцій, в кожному кластері контрольних символів, повинні бути різними для різних мобільних станцій для того, щоб одержувати обґрунтовані оцінки відповідних каналів, завдяки зниженню перешкод між контрольними символами. Більше того, послідовності повинні бути лінійно незалежними, по суті, переважно, щоб ніяка послідовність або вектор не були лінійною комбінацією послідовностей, що залишилися. Математично це може визначатися тим, що матриця NPQ (2) S=S1…SQ має повний стовпцевий ранг. Повинно бути відмічено, у вищенаведених матрицях виразу (2), Q1, і не рекомендоване, коли Q=1. На відміну від специфічного користувачеві і специфічного сектору скремблювання, не потрібно використовувати ніякої конкретної оптимізації послідовностей специфічного стільнику скремблювання. Два розрахункових параметри, які можуть використовуватися полягають в тому, що: * Всі елементи послідовності специфічного стільнику скремблювання мають рівні модулі. * Послідовності специфічного стільнику скремблювання суттєво відрізняються для різних стільників. За відсутності визначеного розподілу послідовностей специфічного стільнику скремблювання по мережі базових станцій, (псевдо-) випадкові послідовності специфічного стільнику скремблювання з деяких комбінацій з постійним модулем (PSK), таких як QPSK, восьмипозиційна PSK, можуть використовуватися при створенні специфічних стільнику послідовностей Y. Щоб додатково поліпшити рандомізацію специфічного стільнику скремблювання і уникнути поганих стаціонарних поєднань послідовностей скремблювання, специфічне стільнику скремблювання може періодично змінюватися (псевдо-) випадковим чином. В деяких варіантах здійснення, періодична зміна може відбуватися кожний кадр, суперкадр або численні кадри або суперкадри. Фіг.7 - структурна схема варіанта здійснення системи 710 передавача і системи 150 приймача в системі 700 МІМО. У системі 710 передавача, дані потоку обміну для деякої кількості потоків даних видаються з джерела 712 даних в процесор 714 даних передачі (ТХ). У варіанті здійснення, кожний потік даних передається через відповідну передавальну антену. Процесор 714 даних ТХ форматує, кодує і перемежовує дані потоку обміну для кожного потоку даних на основі конкретної схеми кодування, вибраної для такого потоку даних, щоб підготувати кодовані дані. Кодовані дані для кожного потоку даних можуть мультиплексуватися з даними контрольних сигналів з використанням технологій OFDM. Дані контрольного сигналу типово є відомим шаблоном даних, який обробляється відомим чином, і можуть використовуватися в системі приймача для оцінки характеристики каналу. Мультиплексований контрольний сигнал і кодовані дані для кожного потоку даних потім модулюються (наприклад, посимвольно відображаються) на основі конкретної схеми модуляції (наприклад, BPSK, QPSK, M-PSK (Мпозиційної фазової маніпуляції) або M-QAM (Мпозиційної квадратурної амплітудної маніпуляції), вибраної для такого потоку даних, щоб підготувати символи модуляції. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть визначатися командами, що виконуються передбаченим контролером 130. Символи модуляції для всіх потоків даних потім видаються в процесор 720 ТХ, який може додатково обробляти символи модуляції (наприклад, для OFDM). Процесор 720 ТХ потім видає NT пото 21 ків символів модуляції на NT передавачів (TMTR) з 722а по 722t. Кожний передавач 722 приймає і обробляє відповідний потік символів для надання одного або більше аналогових сигналів, і додатково приводить в потрібний стан (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали для підготовки модульованого сигналу, придатного для передачі по каналу МІМО. NT модульованих сигналів з передавачів з 722а по 722t потім передаються з NT антен з 124а по 124t, відповідно. У системі 750 приймача, передані модульовані сигнали приймаються NR антенами, з 752а по 752r, і прийняті сигнали з кожної антени 752 видаються у відповідний приймач (RCVR) 754. Кожний приймач 754 приводить в потрібний стан (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний прийнятий сигнал, оцифровує приведений в потрібний стан сигнал, щоб надати відлік, і додатково обробляє відлік, щоб надати відповідний "прийнятий" потік символів. Процесор 760 даних RX потім приймає і обробляє NR прийнятих потоків символів з NR приймачів 754 на основі конкретної технології обробки приймача, щоб надати NT "детектованих" потоків символів. Обробка процесором 760 даних RX нижче описана більш детально. Кожний детектований потік символів включає в себе символи, які є оцінками символів модуляції, переданих для відповідного потоку даних. Процесор 760 даних RX потім демодулює, обернено перемежовує і декодує кожний детектований потік символів, щоб відновити дані потоку обміну для потоку даних. Обробка процесором 760 даних RX є комплементарною відносно виконуваної процесором 720 ТХ і процесором 714 даних ТХ в системі 710 передавача. Процесор 760 RX може витягувати і оцінювати характеристику каналу між NT передавальними і NR приймальними антенами, наприклад, на основі контрольної інформації, мультиплексованої з даними потоку обміну. Процесор 760 RX може розпізнавати контрольні символи згідно з шаблонами контрольного сигналу, збереженими в пам'яті, наприклад, пам'яті 722, які ідентифікують частотну піднесучу і період символу, призначені кожному контрольному символу. На доповнення, послідовності специфічного користувачеві, специфічного сектору і специфічного стільнику скремблювання можуть зберігатися в пам'яті, з тим щоб вони могли використовуватися процесором 760 RX для мультиплікування прийнятих символів так, що може відбуватися належне декодування. Оцінка характеристики каналу, сформована процесором 760 RX, може використовуватися для виконання просторової, просторово-часової обробки в приймачі, настроювання рівнів потужності, зміни глибин або схем модуляції або інших дій. Процесор 760 RX додатково може оцінювати відношення сигналу до шуму і перешкоди (SNR) детектованих потоків символів і, можливо, інші технічні параметри каналу, і видає ці параметри в контролер 770. Процесор 760 даних RX або контролер 770 додатково може виводити оцінку "діючого" SNR для системи. Контролер 770 потім видає інформацію про стан каналу (CSI), яка може 94066 22 містити різні типи інформації відносно лінії зв'язку і/або потоку даних, що приймається. Наприклад, CSI може містити тільки діюче SNR. CSI потім обробляється процесором 778 даних ТХ, який також приймає дані потоку обміну для деякої кількості потоків даних з джерела 776 даних, модулюється модулятором 780, приводиться в потрібний стан передавачами з 754а по 754r і передається зворотно в систему 710 передавача. У системі 710 передавача, модульовані сигнали з системи 750 приймача приймаються антенами 724, приводяться в потрібний стан приймачами 722, демодулюються демодулятором 740 і обробляються процесором 742 даних RX, щоб відновити CSI, повідомлену системою приймача. Повідомлена CSI потім видається в контролер 730 і використовується для (1) визначення швидкостей передачі даних, а також схем кодування і модуляції, які повинні використовуватися для потоків даних, і (2) формування різних директив для процесора 714 даних ТХ і процесора 720 ТХ. Контролери 730 і 770 керують роботою в системах передавача і приймача, відповідно. Пам'ять 732 і 772 забезпечує зберігання для керуючих програм і даних, використовуваних, відповідно, контролерами 730 і 770. Пам'ять 732 і 772 зберігає шаблони контрольного сигналу в показниках розміщень кластерів, послідовностей специфічного користувачеві скремблювання, послідовностей специфічного сектору скремблювання, якщо використовуються, і послідовностей специфічного стільнику скремблювання, якщо використовуються. У деяких варіантах здійснення, численні шаблони контрольного сигналу зберігаються в кожній пам'яті, з тим, щоб передавач міг передавати, а приймач міг приймати як вибірні за частотою шаблони контрольного сигналу, так і вибірні за часом шаблони контрольного сигналу. До того ж, може використовуватися поєднання шаблонів контрольного сигналу, що містять кластери, пристосовані для вибірних за часом і вибірних за частотою каналів. Це надає передавачу можливість передавати визначений шаблон на основі параметра, такої випадкової послідовності, або у відповідь на команду з базової станції. Процесори 730 і 770, в такому випадку, можуть вибирати, які з шаблонів контрольного сигналу, послідовностей специфічного користувачеві скремблювання, послідовностей специфічного сектору скремблювання і послідовностей специфічного стільнику скремблювання повинні використовуватися при передачі контрольних символів. У приймачі, різні технології обробки можуть використовуватися для обробки NR прийнятих сигналів для детектування NT переданих потоків символів. Ці технології обробки приймача можуть бути згруповані в дві основоположні категорії: (і) технології просторової і просторово-часової обробки приймача (які також вказуються посиланням як технології компенсації); і (іі) технологія обробки "послідовною режекцією/компенсацією і заглушенням перешкод" приймача (яка також вказується посиланням як технологія обробки "послідовним заглушенням перешкод" або "послідовним заглушенням" приймача). 23 Незважаючи на те, що фіг.7 ілюструє систему МІМО, така ж система може застосовуватися до системи з багатьма входами і одним виходом, де численні передавальні антени, наприклад, такі на базовій станції, передають один або більше потоків символів на одноантенний пристрій, наприклад, мобільну станцію. До того ж, антенна система з одним виходом і одним входом може використовуватися таким же чином, як описано за фіг.7. З посиланням на фіг.8, проілюстрована блоксхема послідовності операцій способу формування контрольного символу згідно з варіантом здійснення. Множина кластерів контрольних символів вибирається, щоб передаватися протягом області стрибкоподібної перебудови з конкретної мобільної станції, етап 800. Ці кластери контрольних символів всі можуть бути орієнтовані на передачу у вибірному за частотою (фіг.3А), вибірному за часом (фіг.3В) каналі, або поєднанням кластерів, деякі з яких орієнтовані на передачу у вибірному за частотою і вибірному за часом каналі. Крім того, кластери контрольних сигналів можуть вибиратися на основі того, чи є висока міра рухливості для користувача. Це може робитися для поліпшення оцінки каналу на базовій станції. До того ж, кількість антен, використовуваних на мобільній станції, а також кількість інформаційних потоків, що передаються з таких антен, може бути вибраною кількістю використовуваних кластерів і кількістю контрольних символів на кластер. Як тільки кластери контрольних символів вибрані, виконується визначення відносно того, чи підтримує кластер базової станції, в якому встановлює зв'язок мобільна станція або з яким знаходиться на зв'язку, численні мобільні станції, етап 802. Це визначення може бути основане на визначених відомостях про мережу, в якій знаходиться мобільна станція. Як альтернатива, ця інформація може передаватися з сектора для базової станції як частина її контрольної інформації або широкомовних повідомлень. Якщо кластер не підтримує зв'язок або в теперішній момент не знаходиться на зв'язку з численними мобільними станціями, то до контрольних символів застосовуються скалярні функції, які унікальні для кластера, з яким здійснює зв'язок мобільна станція, етап 804. У варіанті здійснення, скалярні функції для кожного сектора можуть зберігатися в мобільній станції і використовуватися залежно від сигналу ідентифікації сектора, який є частиною її контрольної інформації або широкомовних повідомлень. Якщо кластер не підтримує зв'язок з численними мобільними станціями, то скалярні функції застосовуються до контрольних символів, які унікальні для мобільної станції, етап 806. У деяких варіантах здійснення, скалярні функції для кожної мобільної станції можуть бути основані на її унікальному ідентифікаторі, використовуваному для реєстрації або доданому пристрою під час виготовлення. Після того, як скалярні функції, які унікальні або для сектора, з яким встановлює зв'язок мобільна станція, або для самої мобільної станції, застосовуються до контрольних символів, ще одна 94066 24 послідовність скалярних функцій застосовується до контрольних символів, етап 808. Послідовність скалярних функцій належить до стільника, в якому встановлює зв'язок мобільна станція. Ця скалярна функція може змінюватися з часом, якщо кожному стільнику не призначені конкретно скалярні функції, які відомі або надані мобільним станціям. Після цієї операції, контрольні символи можуть передаватися з мобільної станції на базову станцію. Скалярні функції, обговорені за фіг.8, у варіанті здійснення, можуть включати в себе фазовий зсув кожного з відліків, які складають контрольні символи. Як обговорено за фіг.4А, 4В, 5 і 6, скалярні функції вибираються так, що кожний кластер контрольних символів є ортогональним кожному іншому набору контрольних символів з тієї ж самої мобільної станції в інших кластерах контрольних символів, і в тому ж і інших кластерах контрольних символів для інших мобільних станцій того ж самого сектора базової станції. На доповнення, кожний з етапів, описаних за фіг.8, може бути реалізований як одна або більше команд на машиночитаних носіях, таких як пам'ять, які приводяться у виконання процесором, контролером або іншими електронними схемами. З посиланням на фіг.9, проілюстрована блоксхема послідовності операцій способу зміни шаблонів контрольних символів згідно з варіантом здійснення. Одержується інформація відносно канальних умов, етап 900. Інформація може містити відношення SNR на одній або більше мобільних станцій, вибірність каналу, тип потоку обміну, пішохідний або який належить до засобів пересування, розкиди затримок або інші характеристики каналу. Ця інформація може визначатися базовою станцією або може постачатися як зворотний зв'язок інформації про якість каналу, що видається з мобільної станції. Інформація аналізується, щоб визначити канальні умови, етап 902. Аналізом може бути визначення, чи є канал вибірним за частотою, вибірним за часом або поєднанням обох. Аналіз потім використовується для визначення шаблона контрольних символів, який повинен передаватися з мобільних станцій, які можуть підтримувати зв'язок з сектором або базовою станцією, етап 904. Ці кластери контрольних символів всі можуть бути орієнтовані на передачу у вибірному за частотою (фіг.3А), вибірному за часом (фіг.3В) каналі, поєднання кластерів, деякі з яких орієнтовані на передачу у вибірному за частотою і вибірному за часом каналі, використовуваному для обміну, який стосується засобу пересування або іншого мобільного потоку (фіг.3D), оптимізованого для системи МІМО (фіг.3Е), або їх комбінацію. Спеціальний шаблон контрольного сигналу потім може використовуватися всіма мобільними станціями, які підтримують зв'язок з базовою станцією або сектором, до того моменту часу, коли діагностика знов виконується для базової станції або сектора. Щоб реалізувати спеціальний шаблон контрольного сигналу на мобільних станціях, що встановлюють зв'язок з базовою станцією або сектором базової станції, з базової станції або сектора може відправлятися команда на мобільні станції як час 25 тина процедури ініціалізації або настроювання. У деяких варіантах здійснення, інформація, наприклад, які шаблон контрольного сигналу, послідовність специфічного користувачеві скремблювання, послідовність специфічного сектору скремблювання і/або послідовність специфічного стільнику скремблювання повинні використовуватися, може передаватися в преамбулі одного або більше пакетів даних, які передаються з базової станції на мобільну станцію з регулярними інтервалами, або під час ініціалізації або настроювання. Повинно бути зазначено, що аналіз також може використовуватися для визначення кількості контрольних символів, які повинні передаватися в кожному кластері контрольних символів і угрупуваннях контрольних символів. До того ж, кожний з етапів, описаних за фіг.9, може бути реалізований як одна або більше команд на машиночитаних носіях, таких як пам'ять або знімні носії, які приводяться у виконання процесором, контролером або іншими електронними схемами. З посиланням на фіг.10, проілюстрована блоксхема послідовності операцій способу вибору шаблона контрольного сигналу. Проводиться визначення відносно вибірності за частотою даного користувача, етап 1000. Це може здійснюватися, наприклад, на основі швидкості користувача, доплерівського розширення користувача, розкиду затримок користувача або будь-якої інформації про канал, яка може бути використовуваними умовами користувача, що стосуються рухливості. Ця інформація потім може використовуватися для вибору одного або більше з множини шаблонів контрольного сигналу для передачі користувачем на базову станцію, етап 1002. Вибір, наприклад, може включати в себе деяку кількість контрольних сигналів для передачі і деяку кількість контрольних сигналів в сумі і по кластеру. Крім того, вибір може включати в себе інформацію відносно того, чи є користувач користувачем МІМО, а також рухливості користувачів. Вибір може проводитися за допомогою визначення співвідношення вибірності за частотою користувача і деякого вибірного за частотою порогового значення згідно зі статистичними показниками каналу для користувача, сектора або стільника протягом одного або більше періодів часу. Вказівка шаблона контрольного сигналу потім передається користувачеві так, що користувач може використовувати шаблон контрольного сигналу при більш пізніх передачах на базову станцію, етап 1004. 94066 26 Повинно бути зазначено, що, незважаючи на те, що фіг.10 ілюструє базову станцію, яка може проводити визначення відносно рухливості користувача, такий же підхід може використовуватися мобільною станцією. У цьому випадку, етап 1000 може виконуватися на основі контрольних сигналів прямої лінії зв'язку, що передаються базовою станцією, а етап 1004 може бути опущений. Технології, описані в матеріалах даної заявки, можуть бути реалізовані різними засобами. Наприклад, ці технології можуть бути реалізовані в апаратних засобах, програмному забезпеченні або їх поєднанні. Для апаратної реалізації, вузли обробки в базовій станції або мобільній станції, можуть бути реалізовані в межах однієї або більше спеціалізованих інтегральних схем (ASIC), цифрових сигнальних процесорів (ЦСП, DSP), пристроїв цифрової сигнальної обробки (DSPD), програмованих логічних пристроїв (PLD), програмованих користувачем вентильних матриць (FPGA), процесорів, контролерів, мікроконтролерів, мікропроцесорів, інших електронних вузлів, призначених для виконання функцій, описаних в матеріалах даної заявки, або їх поєднанні. Для програмної реалізації, технології, описані в матеріалах даної заявки, можуть бути реалізовані за допомогою модулів (наприклад, процедур, функцій і так далі), які виконують функції, описані в матеріалах даної заявки. Машинні програми можуть зберігатися у вузлах пам'яті і виконуватися процесорами. Вузол пам'яті може бути реалізований всередині процесора або зовнішнім по відношенню до процесора, у такому випадку він може бути з можливістю обміну даними приєднаний до процесора через різні засоби, як відомо в даній галузі техніки. Попередній опис розкритих варіантів здійснення наведений, щоб дати будь-якому фахівцеві в даній галузі техніки можливість виготовити або використати даний винахід. Різні модифікації відносно цих варіантів здійснення будуть без великих зусиль очевидні фахівцям в даній галузі техніки, а загальні принципи, визначені в матеріалах даної заявки, можуть бути застосовані до інших варіантів здійснення, не виходячи з суті або об'єму винаходу. Таким чином, даний винахід не повинен бути обмежений варіантами здійснення, показаними в матеріалах даної заявки, але повинен бути узгодженим, самим широким об'ємом, що не суперечить принципам і новим ознакам, розкритим в матеріалах даної заявки. 27 94066 28 29 94066 30 31 94066 32 33 94066 34 35 94066 36 37 94066 38 39 Комп’ютерна верстка Л. Ціхановська 94066 Підписне 40 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAllocation of pilot pattern adapted to channel characteristics for an ofdm system
Автори англійськоюHorohov Aleksei, Naguib, Ayman, Fawzy, Sutivong Arak, Gore Dhanandzhaj Ashok, Zi Tinfan
Назва патенту російськоюПредназначение шаблона контрольного сигнала, адаптированное к характеристикам канала для системы связи множественного доступа с ортогональным частотным разделением
Автори російськоюГорохов Алексей, Наджиб Айман Фавзи, Сутивонг Арак, Горе Дхананджай Ашок, Цзи Тинфан
МПК / Мітки
МПК: H04L 27/26, H04W 74/00
Мітки: множинного, ортогональним, сигналу, характеристик, частотним, адаптоване, зв'язку, шаблона, каналу, розділенням, призначення, системі, доступу, контрольного
