Закупорювальний пристрій, вузол закупорювання та засіб індикації розтинання пляшки з рідиною

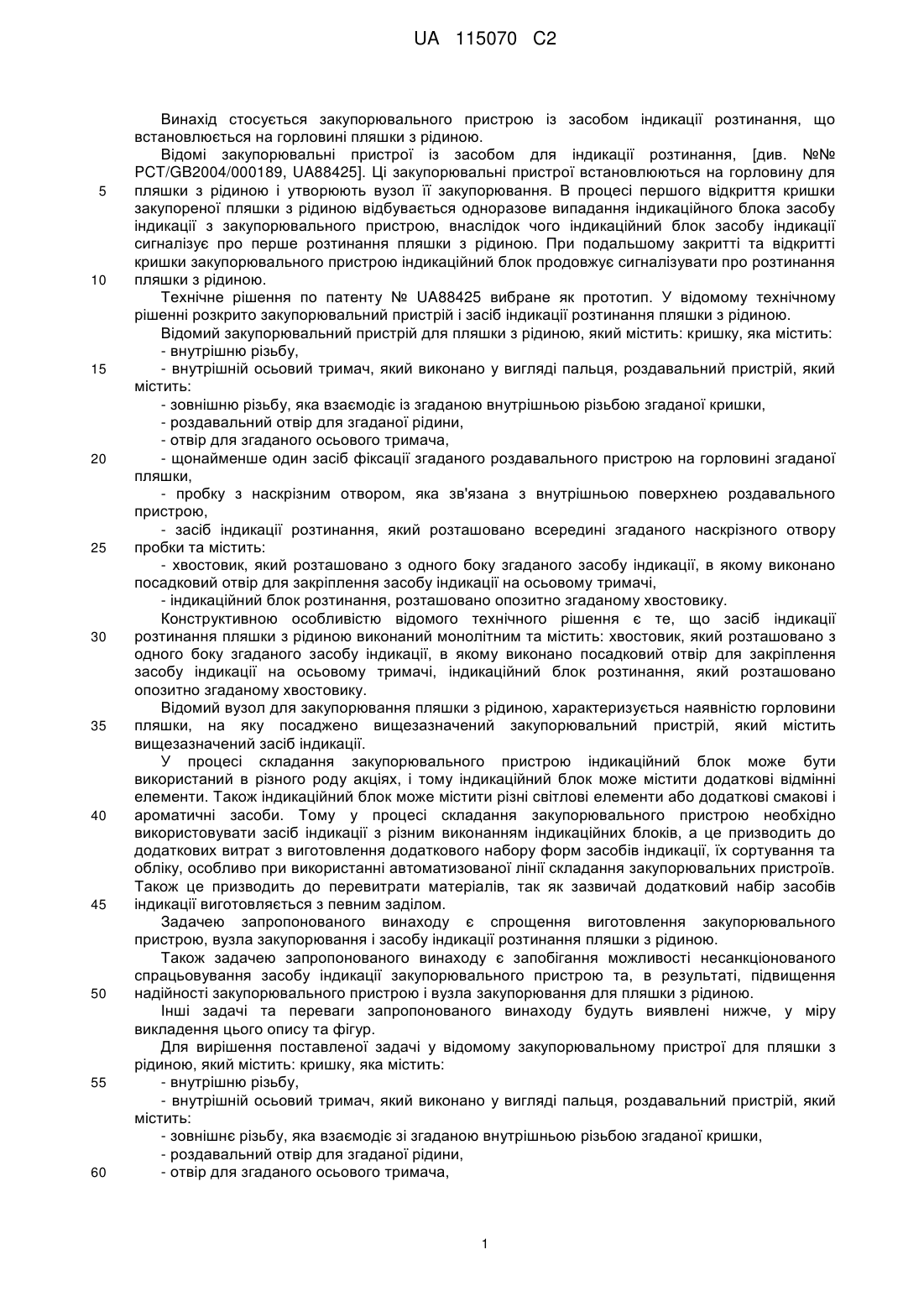

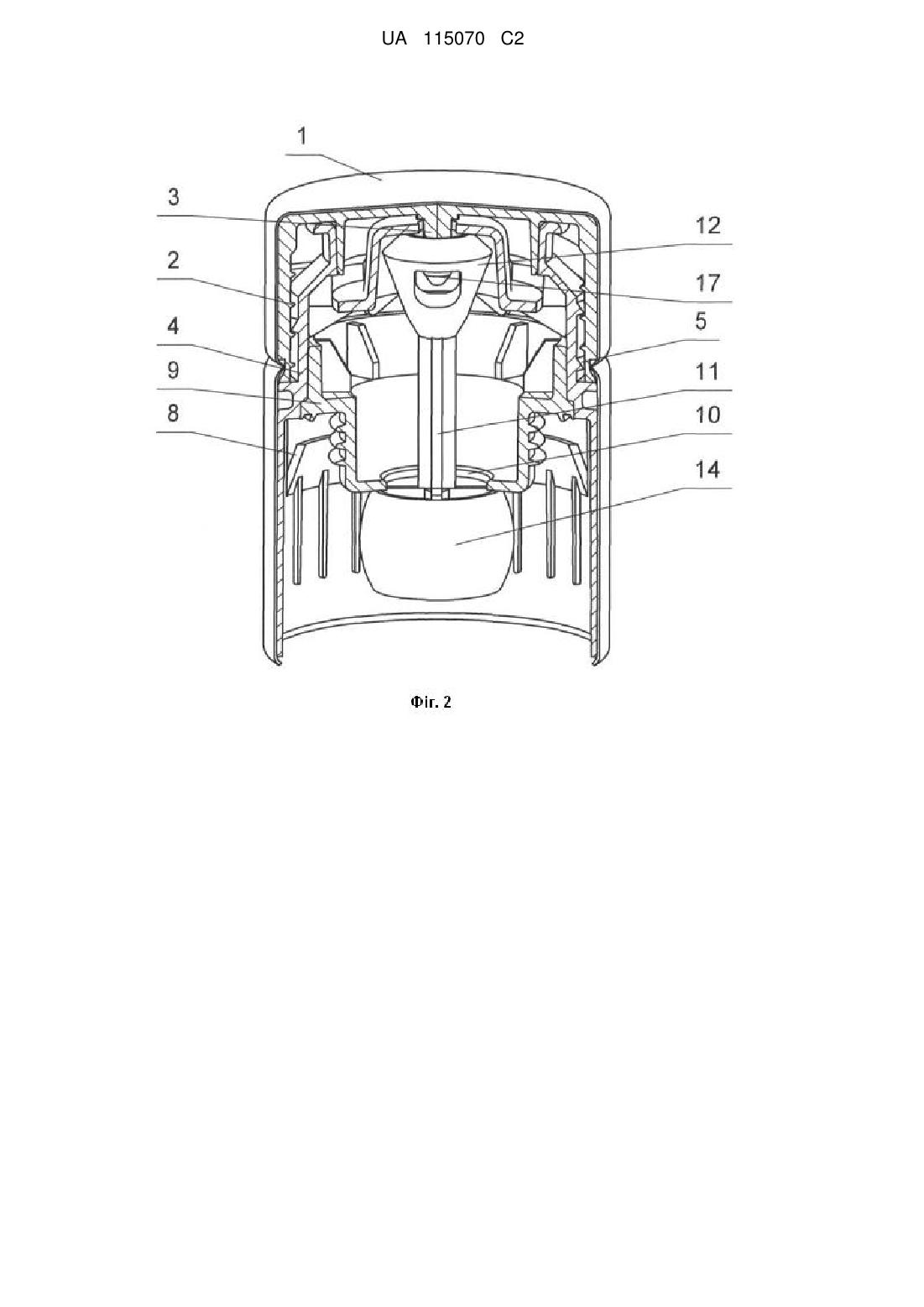

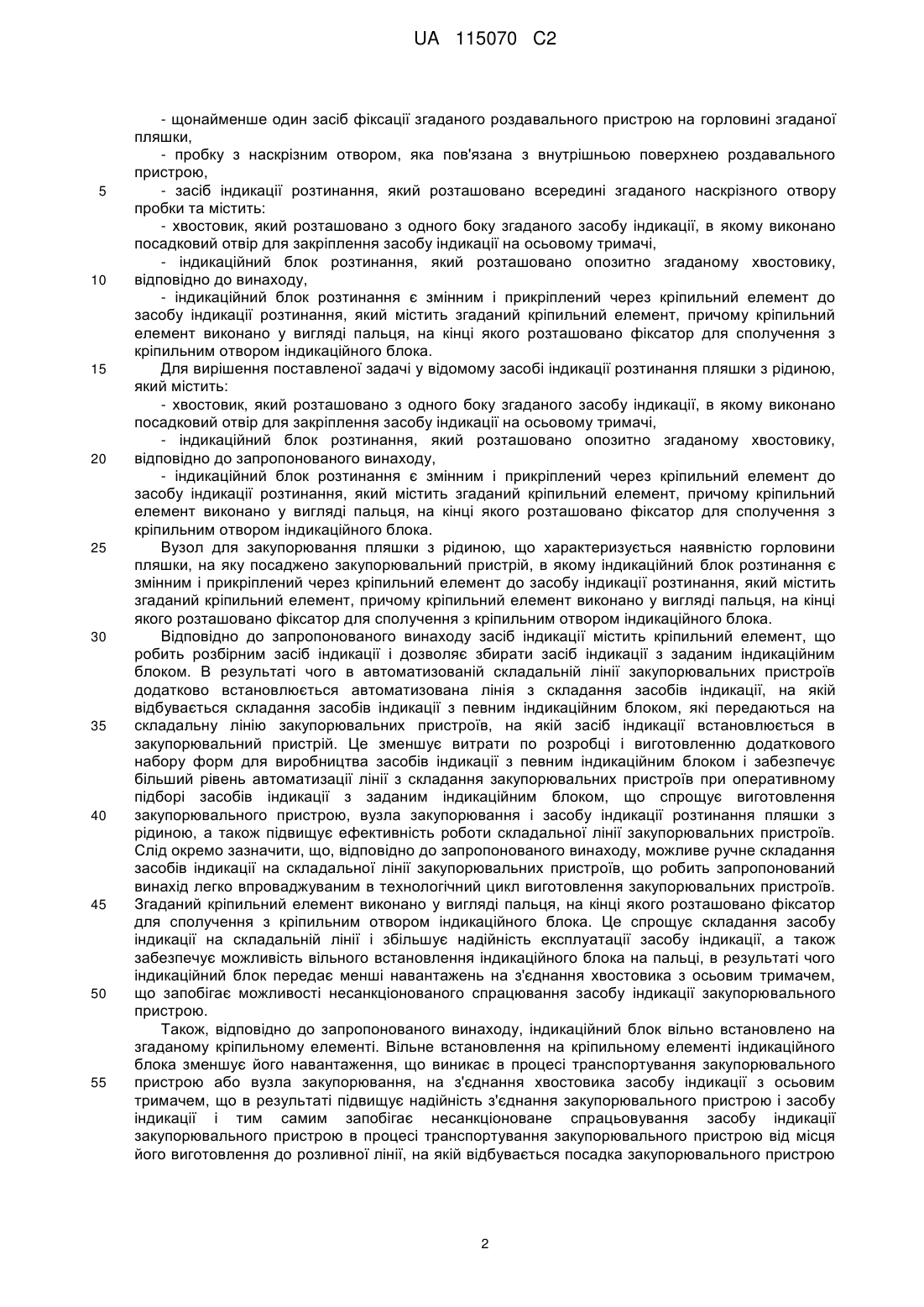

Реферат: Винахід стосується закупорювального пристрою із засобом індикації розтинання, який встановлюється на горловині пляшки з рідиною. Згідно з запропонованим винаходом засіб індикації містить кріпильний елемент для кріплення індикаційного блока. Також, згідно з запропонованим винаходом, в хвостовику виконано додатковий отвір, який сполучається з нижньою частиною посадкового отвору і утворює стопорну кромку, при цьому осьовий тримач встановлено в посадковому отворі з натягом. Технічним результатом запропонованого винаходу є спрощення виготовлення закупорювального пристрою, вузла закупорювання і засобу індикації розтинання пляшки з рідиною. Технічним результатом запропонованого винаходу є запобігання можливості несанкціонованого спрацьовування засобу індикації закупорювального пристрою та, в результаті, підвищення надійності закупорювального пристрою та вузла закупорювання для пляшки з рідиною. UA 115070 C2 (12) UA 115070 C2 UA 115070 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується закупорювального пристрою із засобом індикації розтинання, що встановлюється на горловині пляшки з рідиною. Відомі закупорювальні пристрої із засобом для індикації розтинання, [див. №№ PCT/GB2004/000189, UA88425]. Ці закупорювальні пристрої встановлюються на горловину для пляшки з рідиною і утворюють вузол її закупорювання. В процесі першого відкриття кришки закупореної пляшки з рідиною відбувається одноразове випадання індикаційного блока засобу індикації з закупорювального пристрою, внаслідок чого індикаційний блок засобу індикації сигналізує про перше розтинання пляшки з рідиною. При подальшому закритті та відкритті кришки закупорювального пристрою індикаційний блок продовжує сигналізувати про розтинання пляшки з рідиною. Технічне рішення по патенту № UA88425 вибране як прототип. У відомому технічному рішенні розкрито закупорювальний пристрій і засіб індикації розтинання пляшки з рідиною. Відомий закупорювальний пристрій для пляшки з рідиною, який містить: кришку, яка містить: - внутрішню різьбу, - внутрішній осьовий тримач, який виконано у вигляді пальця, роздавальний пристрій, який містить: - зовнішню різьбу, яка взаємодіє із згаданою внутрішньою різьбою згаданої кришки, - роздавальний отвір для згаданої рідини, - отвір для згаданого осьового тримача, - щонайменше один засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки, - пробку з наскрізним отвором, яка зв'язана з внутрішньою поверхнею роздавального пристрою, - засіб індикації розтинання, який розташовано всередині згаданого наскрізного отвору пробки та містить: - хвостовик, який розташовано з одного боку згаданого засобу індикації, в якому виконано посадковий отвір для закріплення засобу індикації на осьовому тримачі, - індикаційний блок розтинання, розташовано опозитно згаданому хвостовику. Конструктивною особливістю відомого технічного рішення є те, що засіб індикації розтинання пляшки з рідиною виконаний монолітним та містить: хвостовик, який розташовано з одного боку згаданого засобу індикації, в якому виконано посадковий отвір для закріплення засобу індикації на осьовому тримачі, індикаційний блок розтинання, який розташовано опозитно згаданому хвостовику. Відомий вузол для закупорювання пляшки з рідиною, характеризується наявністю горловини пляшки, на яку посаджено вищезазначений закупорювальний пристрій, який містить вищезазначений засіб індикації. У процесі складання закупорювального пристрою індикаційний блок може бути використаний в різного роду акціях, і тому індикаційний блок може містити додаткові відмінні елементи. Також індикаційний блок може містити різні світлові елементи або додаткові смакові і ароматичні засоби. Тому у процесі складання закупорювального пристрою необхідно використовувати засіб індикації з різним виконанням індикаційних блоків, а це призводить до додаткових витрат з виготовлення додаткового набору форм засобів індикації, їх сортування та обліку, особливо при використанні автоматизованої лінії складання закупорювальних пристроїв. Також це призводить до перевитрати матеріалів, так як зазвичай додатковий набір засобів індикації виготовляється з певним заділом. Задачею запропонованого винаходу є спрощення виготовлення закупорювального пристрою, вузла закупорювання і засобу індикації розтинання пляшки з рідиною. Також задачею запропонованого винаходу є запобігання можливості несанкціонованого спрацьовування засобу індикації закупорювального пристрою та, в результаті, підвищення надійності закупорювального пристрою і вузла закупорювання для пляшки з рідиною. Інші задачі та переваги запропонованого винаходу будуть виявлені нижче, у міру викладення цього опису та фігур. Для вирішення поставленої задачі у відомому закупорювальному пристрої для пляшки з рідиною, який містить: кришку, яка містить: - внутрішню різьбу, - внутрішній осьовий тримач, який виконано у вигляді пальця, роздавальний пристрій, який містить: - зовнішнє різьбу, яка взаємодіє зі згаданою внутрішньою різьбою згаданої кришки, - роздавальний отвір для згаданої рідини, - отвір для згаданого осьового тримача, 1 UA 115070 C2 5 10 15 20 25 30 35 40 45 50 55 - щонайменше один засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки, - пробку з наскрізним отвором, яка пов'язана з внутрішньою поверхнею роздавального пристрою, - засіб індикації розтинання, який розташовано всередині згаданого наскрізного отвору пробки та містить: - хвостовик, який розташовано з одного боку згаданого засобу індикації, в якому виконано посадковий отвір для закріплення засобу індикації на осьовому тримачі, - індикаційний блок розтинання, який розташовано опозитно згаданому хвостовику, відповідно до винаходу, - індикаційний блок розтинання є змінним і прикріплений через кріпильний елемент до засобу індикації розтинання, який містить згаданий кріпильний елемент, причому кріпильний елемент виконано у вигляді пальця, на кінці якого розташовано фіксатор для сполучення з кріпильним отвором індикаційного блока. Для вирішення поставленої задачі у відомому засобі індикації розтинання пляшки з рідиною, який містить: - хвостовик, який розташовано з одного боку згаданого засобу індикації, в якому виконано посадковий отвір для закріплення засобу індикації на осьовому тримачі, - індикаційний блок розтинання, який розташовано опозитно згаданому хвостовику, відповідно до запропонованого винаходу, - індикаційний блок розтинання є змінним і прикріплений через кріпильний елемент до засобу індикації розтинання, який містить згаданий кріпильний елемент, причому кріпильний елемент виконано у вигляді пальця, на кінці якого розташовано фіксатор для сполучення з кріпильним отвором індикаційного блока. Вузол для закупорювання пляшки з рідиною, що характеризується наявністю горловини пляшки, на яку посаджено закупорювальний пристрій, в якому індикаційний блок розтинання є змінним і прикріплений через кріпильний елемент до засобу індикації розтинання, який містить згаданий кріпильний елемент, причому кріпильний елемент виконано у вигляді пальця, на кінці якого розташовано фіксатор для сполучення з кріпильним отвором індикаційного блока. Відповідно до запропонованого винаходу засіб індикації містить кріпильний елемент, що робить розбірним засіб індикації і дозволяє збирати засіб індикації з заданим індикаційним блоком. В результаті чого в автоматизованій складальній лінії закупорювальних пристроїв додатково встановлюється автоматизована лінія з складання засобів індикації, на якій відбувається складання засобів індикації з певним індикаційним блоком, які передаються на складальну лінію закупорювальних пристроїв, на якій засіб індикації встановлюється в закупорювальний пристрій. Це зменшує витрати по розробці і виготовленню додаткового набору форм для виробництва засобів індикації з певним індикаційним блоком і забезпечує більший рівень автоматизації лінії з складання закупорювальних пристроїв при оперативному підборі засобів індикації з заданим індикаційним блоком, що спрощує виготовлення закупорювального пристрою, вузла закупорювання і засобу індикації розтинання пляшки з рідиною, а також підвищує ефективність роботи складальної лінії закупорювальних пристроїв. Слід окремо зазначити, що, відповідно до запропонованого винаходу, можливе ручне складання засобів індикації на складальної лінії закупорювальних пристроїв, що робить запропонований винахід легко впроваджуваним в технологічний цикл виготовлення закупорювальних пристроїв. Згаданий кріпильний елемент виконано у вигляді пальця, на кінці якого розташовано фіксатор для сполучення з кріпильним отвором індикаційного блока. Це спрощує складання засобу індикації на складальній лінії і збільшує надійність експлуатації засобу індикації, а також забезпечує можливість вільного встановлення індикаційного блока на пальці, в результаті чого індикаційний блок передає менші навантажень на з'єднання хвостовика з осьовим тримачем,що запобігає можливості несанкціонованого спрацювання засобу індикації закупорювального пристрою. Також, відповідно до запропонованого винаходу, індикаційний блок вільно встановлено на згаданому кріпильному елементі. Вільне встановлення на кріпильному елементі індикаційного блока зменшує його навантаження, що виникає в процесі транспортування закупорювального пристрою або вузла закупорювання, на з'єднання хвостовика засобу індикації з осьовим тримачем, що в результаті підвищує надійність з'єднання закупорювального пристрою і засобу індикації і тим самим запобігає несанкціоноване спрацьовування засобу індикації закупорювального пристрою в процесі транспортування закупорювального пристрою від місця його виготовлення до розливної лінії, на якій відбувається посадка закупорювального пристрою 2 UA 115070 C2 5 10 15 20 25 30 35 40 45 50 55 60 на горловину пляшки з рідиною, а також запобігає несанкціоноване спрацьовування засобу індикації в процесі транспортування до споживача закупореної пляшки з рідиною. Також, відповідно до запропонованого винаходу, в хвостовику виконано додатковий отвір, який сполучається з нижньою частиною згаданого посадкового отвору і утворює стопорну кромку, при цьому осьовий тримач встановлено в посадковому отворі з натягом. Виконання в хвостовику додаткового отвору, який сполучається з нижньою частиною згаданого посадкового отвору, забезпечує безперешкодне складання осьового тримача з хвостовиком, оскільки при здійсненні зазначеного складання повітря, що знаходиться в посадковому отворі, вільно відводиться з нього через додатковий отвір. Разом з тим забезпечується збільшення площі контакту осьового тримача з посадковим отвором, при цьому завдяки наявності стопорної кромки, утвореної в місці перетину додаткового і посадкового отворів, і встановлення осьового тримача в посадковому отворі з натягом забезпечується підвищення надійності з'єднання осьового тримача і засобу індикації. Також, відповідно до запропонованого винаходу, осьовий тримач забезпечено щонайменше одним стопорним елементом. Наявність стопорного елемента збільшує надійність з'єднання осьового тримача зі стопорною кромкою посадкового отвору, що також призводить до збільшення надійності з'єднання засобу індикації з закупорювальним пристроєм. Також, відповідно до запропонованого винаходу, посадковий отвір хвостовика забезпечено конічним проточуванням, зверненим в бік осьового тримача. Наявність конічного проточування полегшує процес встановлення на осьовому тримачі засобу індикації, що спрощує технологічний цикл складання закупорювального пристрою, що також є перевагою запропонованого винаходу. Також, відповідно до запропонованого винаходу, на хвостовику виконано щонайменше один проріз, який розташовано радіально посадковому отвору. Наявність радіально розташованого прорізу зменшує навантаження на хвостовик в процесі встановлення з натягом осьового тримача в посадковому отворі. Також, відповідно до запропонованого винаходу, пристрій додатково містить щонайменше один стопор осьового тримача, який розташовано в додатковому отворі хвостовика. Наявність стопора осьового тримача збільшує надійність з'єднання осьового тримача з посадковим отвором, що тим самим підвищує надійність з'єднання осьового тримача із засобом індикації. Також, відповідно до запропонованого винаходу, додатковий отвір виконано глухим, при цьому на торцевій поверхні глухого додаткового отвору розташовано щонайменше один стопор осьового тримача. Виконання додаткового отвору глухим і розташуванням на його торцевій поверхні стопора осьового тримача збільшує надійність з'єднання осьового тримача з посадковим отвором, що тим самим підвищує надійність з'єднання осьового тримача із засобом індикації. Фігури При розгляді варіантів здійснення запропонованого винаходу використовується вузька термінологія. Однак даний винахід не обмежується прийнятими термінами і слід мати на увазі, що кожен такий термін охоплює всі еквівалентні елементи, які працюють аналогічним чином і використовуються для вирішення тих же завдань. Фіг. 1 - зображено вигляд спереду в перерізі зібраного закупорювального пристрою в зібраному стані. Фіг. 2 - зображено загальний вигляд закупорювального пристрою фіг. 1. Фіг. 3 - зображено в перерізі закупорювальний пристрій фіг. 2, який посаджено на горловину пляшки з відокремленою кришкою від роздавального пристрою. Фіг. 4 - зображено в перерізі закупорювальний пристрій фіг. 2, який посаджено на горловину пляшки з посадженою кришкою на роздавальний пристрій. Фіг. 5 - зображено загальний вигляд засобу індикації розтинання закупорювального пристрою, фіг. 2. Фіг. 6 - зображено в перерізі вигляд спереду засобу індикації розтинання фіг. 5. Фіг. 7 - зображено в перерізі вигляд збоку засобу індикації фіг. 6. Фіг. 8 - зображено вигляд спереду засобу індикації розтинання, в якому на хвостовику виконано проріз, який розташовано радіально посадковому отвору. Фіг. 9 - зображено в перерізі вигляд збоку засобу індикації розтинання фіг. 8. Фіг. 10 - зображено вигляд спереду засобу індикації розтинання, у хвостовику якого виконано глухий додатковий отвір. Фіг. 11 - зображено вигляд збоку засобу індикації розтинання фіг. 10. Фіг. 12 - зображено загальний вигляд засобу індикації в розібраному стані. Фіг. 13 - зображено засіб індикації фіг. 12 у зібраному стані. 3 UA 115070 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 14 - зображено в перерізі вигляд спереду засобу індикації фіг. 12. Фіг. 15 - зображено вигляд спереду закупорювального пристрою, в хвостовику засобу індикації якого виконано додатковий глухій отвір на торцевій поверхні якого розташовано стопор, при цьому індикаційний блок вільно встановлено на кріпильному елементі. Фіг. 16 - зображено в перерізі вигляд спереду засобу індикації, який зображено на фіг. 15. Фіг. 17 - зображено в перерізі вигляд збоку засобу індикації, фіг. 16. Фіг. 18 - зображено зальний вигляд засобу індикації, у хвостовику якого виконано наскрізний отвір, у якому розташовані стопори під осьовий тримач. Фіг. 19 - зображено в перерізі вигляд спереду засобу індикації фіг. 18. Фіг. 20 - зображено в перерізі вигляд збоку засобу індикації фіг. 19. Фіг. 21 - зображено в перерізі вигляд спереду засобу індикації в хвостовику якого виконано ненаскрізний додатковий боковий отвір, в якому з усіх його сторін розташовано стопори під осьовий тримач. Фіг. 22 - зображено в перерізі вигляд збоку засобу індикації фіг. 21. Відповідно до запропонованого винаходу закупорювальний пристрій для пляшки з рідиною див. фіг. 1-2 містить кришку 1, яка містить: внутрішню різьбу 2, внутрішній осьовій тримач 3, який виконано у вигляді пальця. Роздавальний пристрій 4, який містить зовнішню різьбу 5, яка взаємодіє з внутрішньою різьбою 2 кришки 1. Також роздавальний пристрій 4 містить: роздавальний отвір 6 для рідини; отвір 7 осьового тримача 3 і засіб фіксації 8 роздавального пристрою 4 на горловині 23 пляшки 24 див. фіг. 3-4. Пробку 9 з наскрізним отвором 10, яка пов'язана з внутрішньою поверхнею роздавального пристрою 4. Засіб індикації 11, що розташований всередині наскрізного отвору 10 пробки 9 та містить хвостовик 12 і індикаційний блок 14. У хвостовику 12 виконано посадковий отвір 13 для закріплення засобу індикації 11 на осьовому тримачі 3, а індикаційний блок 14 розташовано опозитно згаданому хвостовику 12. Засіб індикації 11 також містить кріпильний елемент 19 для кріплення індикаційного блока 14. На фігурі 3 зображено вузол закупорювання пляшки 24, в якому на горловину 23 пляшки 24 посаджено закупорювальний пристрій, в якому кришка 1 відокремлена від роздавального пристрою 4, в результаті чого індикаційний блок 14 сигналізує про розтинання пляшки 24 з рідиною. На фігурі 4 зображено вузол закупорювання пляшки 24, в якому на горловину 23 пляшки 24 посаджено закупорювальний пристрій, а кришка 1 з'єднана з роздавальним пристроєм 4, при цьому індикаційний блок 14 сигналізує про розтинання пляшки 24 з рідиною. На фігурах 5-7 зображено засіб індикації 11 в хвостовику 12 якого виконано додатковий отвір 15, який сполучається з нижньою частиною посадкового отвору 13 і утворює стопорну кромку 16 завдяки якій осьовий тримач 3 встановлюється в посадковому отворі 13 з натягом. При цьому додаткове розташування на осьовому тримачі 3 стопорного елемента 17 див. фіг. 14 приводить до того, що стопорний елемент 17 взаємодіє зі стопорною кромкою 16 в результаті чого збільшується надійність з'єднання хвостовика 12 з осьовим тримачем 3, що запобігає можливості несанкціонованого спрацювання засобу індикації 11. Також посадковий отвір 13 хвостовика 12 забезпечено конічним проточуванням 18, яке полегшує процес встановлення на осьовому тримачі 3 засобу індикації 11. На фігурах 8-9 зображено засіб індикації 11 на хвостовику 12 якого виконано проріз 22, який розташовано радіально посадковому отвору 13. Наявність прорізу 22 зменшує навантаження на хвостовик 12 в процесі встановлення з натягом осьового тримача 3 в посадковому отворі 13 хвостовика 12. На фігурах 10-11 зображено засіб індикації 11, в хвостовику 12 якого виконано глухий додатковий отвір 15, який сполучається з нижньою частиною згаданого посадкового отвору 13 і утворює стопорну кромку 16. На фігурах 12-14 зображено засіб індикації 11 в якому кріпильний елемент 19 виконано у вигляді пальця, на кінці якого розташовано фіксатор 20 для сполучення з кріпильним отвором 21 індикаційного блока 14. На фіг. 15 зображено закупорювальний пристрій, в якому розташовано засіб індикації 11 див. фіг. 16-17 в хвостовику 12 якого виконано глухий додатковий отвір 15, на торцевій поверхні 26 якого розташовано стопори 25 осьового тримача 3. Індикаційний блок 14 вільно встановлено на кріпильному елементі 19. На фігурах 18-20 зображено засіб індикації 11, в хвостовику 12 якого виконано наскрізний додатковий отвір 15, в якому розташовано стопори 25 осьового тримача 3, що тим самим підвищує надійність з'єднання осьового тримача 3 із засобом індикації 11. 4 UA 115070 C2 5 10 15 20 25 30 35 40 45 На фігурах 21-22 зображено засіб індикації 11, в хвостовику 12 якого виконано глухий додатковий отвір 15, в якому з усіх його сторін розташовано стопори 25 осьового тримача 3, що тим самим підвищує надійність з'єднання осьового тримача 3 із засобом індикації 11. Для виготовлення закупорювального пристрою спочатку окремо виготовляють: - кришку 1 з осьовим тримачем 3; - роздавальний пристрій 4; - пробку 9 з наскрізним отвором 10; - хвостовик 12 засобу індикації 11; - індикаційний блок 14 засобу індикації 11. Після цього на складальній лінії виготовляють закупорювальний пристрій. Спочатку здійснюють складання засобу індикації 11, згідно з яким до хвостовика 12 приєднують за допомогою кріпильного елемента 19 індикаційний блок 14 з необхідними параметрами і в результаті чого отримують засіб індикації 11 з хвостовиком 12 та індикаційним блоком 14, який розташовано опозитно хвостовику 12. Після цього на складальній лінії здійснюють складання закупорювального пристрою. Для чого здійснюють посадку кришки 1 на зовнішню різьбу 5 роздавального пристрою 4 та здійснюють сполучення пробки 9 з внутрішньою поверхнею роздавального пристрою 4. Потім здійснюють встановлення засобу індикації 11 на осьовий тримач 3 кришки 1 і отримують зібраний закупорювальний пристрій. Слід окремо зазначити, що, можливі варіанти реалізації запропонованого винаходу, в залежності від існуючого технологічного обладнання і вимог до закупорювального пристрою з боку замовників, можливі наступні варіанти реалізації винаходу: - у хвостовику 12 засобу індикації 11 виконано наскрізний фіг. 5-9, або глухий фіг. 8-9 додатковий отвір 15, який сполучено з нижньою частиною згаданого посадкового отвору 13 і утворює стопорну кромку 16, завдяки якій осьової тримач 3 встановлюється в посадковому отворі 13 з натягом; - розташування у додатковому отворі 15 стопорів 25 осьового тримача 3 кришки 1 фіг. 15-22; - вільне встановлення індикаційного блока 14 на кріпильному елементі 19 фіг. 15-17; - на хвостовику 12 засобу індикації 11 виконано проріз 22, який розташовано радіально посадковому отвору 13 фіг. 8-9. Виготовлений закупорювальний пристрій транспортується від лінії складання до розливної лінії, на якій відбувається посадка закупорювального пристрою на горловину 23 пляшки 24 з рідиною, та в результаті чого утворюється вузол закупорювання 24 пляшки з рідиною. Після першого відкриття кришки 1, відбувається розгерметизація закупорювального вузла пляшки 24 і осьової тримач 3 виходить з посадкового отвору 13 хвостовика 12, що призводить до спрацьовування засобу індикації 11 в результаті чого індикаційний блок випадає з пристрою див. фіг. 3 і сигналізує про перше розтинання 24 пляшки з рідиною. При подальшому закритті та відкритті кришки 1 індикаційний блок 14 продовжує сигналізувати про розтинання пляшки 24 з рідиною див. фіг. 4. Зрозуміло, що запропонований винахід не обмежується прикладами, які представлені вище. Технічним результатом запропонованого винаходу є спрощення виготовлення закупорювального пристрою, вузла закупорювання і засобу індикації розтинання пляшки з рідиною. Також технічним результатом запропонованого винаходу є запобігання можливості несанкціонованого спрацьовування засобу індикації закупорювального пристрою та, в результаті, підвищення надійності закупорювального пристрою та вузла для закупорювання пляшки з рідиною. ФОРМУЛА ВИНАХОДУ 50 55 60 1. Закупорювальний пристрій для пляшки з рідиною, який містить: кришку, яка містить: внутрішню різьбу, внутрішній осьовий тримач, який виконано у вигляді пальця, роздавальний пристрій, який містить: зовнішню різьбу, яка взаємодіє зі згаданою внутрішньою різьбою згаданої кришки, роздавальний отвір для згаданої рідини, отвір для згаданого осьового тримача, щонайменше один засіб фіксації згаданого роздавального пристрою на горловині згаданої пляшки, пробку з наскрізним отвором, яка пов'язана з внутрішньою поверхнею роздавального пристрою, 5 UA 115070 C2 5 10 15 20 25 30 35 40 45 50 засіб індикації розтинання, який розташовано всередині згаданого наскрізного отвору пробки та містить: хвостовик, який розташовано з одного боку згаданого засобу індикації, в якому виконано посадковий отвір для закріплення засобу індикації на осьовому тримачі, індикаційний блок розтинання, який розташовано опозитно згаданому хвостовику, який відрізняється тим, що індикаційний блок розтинання є змінним і прикріплений через кріпильний елемент до засобу індикації розтинання, який містить згаданий кріпильний елемент, причому кріпильний елемент виконано у вигляді пальця, на кінці якого розташовано фіксатор для сполучення з кріпильним отвором індикаційного блока. 2. Пристрій за п. 1, який відрізняється тим, що індикаційний блок вільно встановлено на кріпильному елементі. 3. Пристрій за п. 1, який відрізняється тим, що в хвостовику виконано додатковий отвір, який сполучається з нижньою частиною згаданого посадкового отвору і утворює стопорну кромку, при цьому осьовий тримач встановлено в посадковому отворі з натягом. 4. Пристрій за п. 3, який відрізняється тим, що осьовий тримач забезпечено щонайменше одним стопорним елементом. 5. Пристрій за п. 1, який відрізняється тим, що посадковий отвір хвостовика забезпечено конічним проточуванням, зверненим в бік осьового тримача. 6. Пристрій за п. 1, який відрізняється тим, що на хвостовику виконано щонайменше один проріз, який розташовано радіально посадковому отвору. 7. Пристрій за п. 1, який відрізняється тим, що додатково містить щонайменше один стопор осьового тримача, який розташовано в додатковому отворі хвостовика. 8. Пристрій за п. 7, який відрізняється тим, що додатковий отвір виконано глухим, при цьому на торцевій поверхні глухого додаткового отвору розташовано щонайменше один стопор осьового тримача. 9. Вузол для закупорювання пляшки з рідиною, що характеризується наявністю горловини пляшки, на яку посаджено закупорювальний пристрій, який відрізняється тим, що закупорювальний пристрій виконано згідно з вищезазначеними пунктами 1-8. 10. Засіб індикації розтинання пляшки з рідиною, що містить: хвостовик, який розташовано з одного боку згаданого засобу індикації, в якому виконано посадковий отвір для закріплення засобу індикації на осьовому тримачі, індикаційний блок розтинання, який розташовано опозитно згаданому хвостовику, який відрізняється тим, що індикаційний блок розтинання є змінним і прикріплений через кріпильний елемент до засобу індикації розтинання, який містить згаданий кріпильний елемент, причому кріпильний елемент виконано у вигляді пальця, на кінці якого розташовано фіксатор для сполучення з кріпильним отвором індикаційного блока. 11. Засіб за п. 10, який відрізняється тим, що індикаційний блок вільно встановлено на кріпильному елементі. 12. Засіб за п. 10, який відрізняється тим, що кріпильний елемент виконано у вигляді пальця, на кінці якого розташовано фіксатор для сполучення з кріпильним отвором індикаційного блоку. 13. Засіб за п. 10, який відрізняється тим, що в хвостовику виконано додатковий отвір, який сполучений з нижньою частиною згаданого посадкового отвору і утворює стопорну кромку, при цьому осьовий тримач встановлено в посадковому отворі з натягом. 14. Засіб за п. 10, який відрізняється тим, що посадковий отвір хвостовика забезпечено конічним проточуванням, який звернено в бік осьового тримача. 15. Засіб за п. 10, який відрізняється тим, що на хвостовику виконано щонайменше один проріз, який розташовано радіально посадковому отвору. 16. Засіб за п. 10, який відрізняється тим, що додатково містить щонайменше один стопор осьового тримача, який розташовано в додатковому отворі хвостовика. 17. Засіб за п. 16, який відрізняється тим, що додатковий отвір виконано глухим, при цьому на торцевій поверхні глухого додаткового отвору розташовано щонайменше один стопор осьового тримача. 6 UA 115070 C2 7 UA 115070 C2 8 UA 115070 C2 9 UA 115070 C2 10 UA 115070 C2 11 UA 115070 C2 12 UA 115070 C2 13 UA 115070 C2 14 UA 115070 C2 15 UA 115070 C2 16 UA 115070 C2 17 UA 115070 C2 18 UA 115070 C2 Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 19
