Кодування і модуляція для послуг широкомовної передачі і групової передачі у безпровідній системі зв’язку
Номер патенту: 92323
Опубліковано: 25.10.2010
Автори: Агравал Авніш, Мантраваді Ашок, Стамоуліс Анастасіос, Муралі Рамасвамі, Малладі Дурга П.
Формула / Реферат
1. Пристрій для обробки даних для передачі в безпровідній системі зв'язку, що містить контролер для ідентифікації щонайменше одного фізичного каналу, який повинен передаватися у суперкадрі, що складається з множини часових інтервалів, для розподілення щонайменше двох часових інтервалів у суперкадрі кожному з щонайменше одного фізичного каналу, для визначення пропускної здатності кожного фізичного каналу і вибору кодування і модуляції для кожного з щонайменше одного фізичного каналу, причому кодування і модуляція для кожного фізичного каналу вибираються на основі пропускної здатності кожного фізичного каналу; і процесор для обробки даних для кожного фізичного каналу на основі кодування і модуляції, вибраних для фізичного каналу, і мультиплексування оброблених даних для кожного фізичного каналу щонайменше в два часових інтервали, розподілені фізичному каналу.
2. Пристрій за п. 1, в якому суперкадр містить щонайменше два зовнішніх кадри, і кожний зовнішній кадр містить множину часових інтервалів, при цьому щонайменше два часових інтервали, розподілені кожному фізичному каналу, включають в себе щонайменше один часовий інтервал в кожному зовнішньому кадрі суперкадру.
3. Пристрій за п. 1, в якому суперкадр містить щонайменше два зовнішніх кадри, і кожний зовнішній кадр містить множину часових інтервалів, при цьому кожному фізичному каналу розподіляється число інтервалів, кратне мінімальному розподіленню інтервалів, причому мінімальне розподілення інтервалів являє собою один часовий інтервал в кожному зовнішньому кадрі суперкадру.
4. Пристрій за п. 3, в якому один транспортний блок передається для кожного мінімального розподілення інтервалів в суперкадрі.
5. Пристрій за п. 1, в якому щонайменше два часових інтервали, розподілені кожному фізичному каналу, рівномірно розосереджені по суперкадру.
6. Пристрій за п. 1, в якому контролер вибирає розмір транспортного блока з множини розмірів транспортного блока для кожного фізичного каналу і додатково вибирає кодування і модуляцію для кожного фізичного каналу на основі розміру транспортного блока для фізичного каналу.
7. Пристрій за п. 1, в якому кодування і модуляція для кожного фізичного каналу фіксовані для тривалості суперкадру.
8. Пристрій за п. 1, в якому процесор кодує дані для кожного фізичного каналу на основі повної кодової швидкості, вибраної для фізичного каналу, і додатково відображає кодовані дані для кожного фізичного каналу у символи модуляції на основі схеми модуляції, вибраної для фізичного каналу.
9. Пристрій за п. 8, в якому процесор вибірково кодує дані для кожного фізичного каналу на основі кодової швидкості зовнішнього коду для генерування зовнішньокодованих даних для фізичного каналу і додатково кодує зовнішньокодовані дані для кожного фізичного каналу на основі кодової швидкості внутрішнього коду для генерування кодованих даних для фізичного каналу.
10. Пристрій за п. 9, в якому кодова швидкість зовнішнього коду і кодова швидкість внутрішнього коду для кожного фізичного каналу визначаються повною кодовою швидкістю, вибраною для фізичного каналу.
11. Пристрій за п. 1, в якому процесор вибірково кодує дані для кожного фізичного каналу на основі коду Ріда-Соломона для генерування зовнішньокодованих даних для фізичного каналу і додатково кодує зовнішньокодовані дані для кожного фізичного каналу на основі турбокоду для генерування кодованих даних для фізичного каналу.
12. Пристрій за п. 1, що додатково містить модулятор для генерування символів мультиплексування з ортогональним частотним розділенням (OFDM) для кожного фізичного каналу на основі оброблених даних для фізичного каналу.
13. Пристрій за п. 1, в якому контролер вибирає метод радіозв'язку з щонайменше двох методів радіозв'язку для кожного з множини часових інтервалів в суперкадрі, при цьому процесор обробляє щонайменше один фізичний канал на основі першого методу радіозв'язку з щонайменше двох методів радіозв'язку.
14. Пристрій за п. 13, що додатково містить другий процесор для обробки даних, які повинні передаватися, з використанням другого методу радіозв'язку, і мультиплексування оброблених даних для другого методу радіозв'язку у часові інтервали, розподілені для другого методу радіозв'язку.
15. Пристрій за п. 13, в якому щонайменше два методи радіозв'язку містять мультиплексування з ортогональним частотним розділенням (OFDM) і широкосмуговий множинний доступ з кодовим розділенням (W-CDMA).
16. Спосіб обробки даних для передачі в безпровідній системі зв'язку, причому спосіб містить етапи, на яких: ідентифікують щонайменше один фізичний канал, який повинен передаватися в суперкадрі, що складається з множини часових інтервалів; розподіляють щонайменше два часових інтервали в суперкадрі кожному з щонайменше одного фізичного каналу; вибирають кодування і модуляцію для кожного з щонайменше одного фізичного каналу; обробляють дані для кожного фізичного каналу на основі кодування і модуляції, вибраних для фізичного каналу; і мультиплексують оброблені дані для кожного фізичного каналу щонайменше в два часових інтервали, розподілені фізичному каналу.
17. Спосіб за п. 16, в якому етап вибору кодування і модуляції для кожного з щонайменше одного фізичного каналу містить етапи, на яких визначають пропускну здатність кожного фізичного каналу, і вибирають кодування і модуляцію для кожного фізичного каналу на основі пропускної здатності фізичного каналу.
18. Спосіб за п. 16, в якому етап обробки даних для кожного фізичного каналу містить етапи, на яких кодують дані для кожного фізичного каналу на основі повної кодової швидкості, вибраної для фізичного каналу, і відображають кодовані дані для кожного фізичного каналу у символи модуляції на основі схеми модуляції, вибраної для фізичного каналу.
19. Спосіб за п. 18, в якому етап кодування даних для кожного фізичного каналу містить етапи, на яких вибірково кодують дані для кожного фізичного каналу на основі кодової швидкості зовнішнього коду для генерування зовнішньокодованих даних для фізичного каналу, і кодують зовнішньокодовані дані для кожного фізичного каналу на основі кодової швидкості внутрішнього коду для генерування кодованих даних для фізичного каналу.
20. Спосіб за п. 16, що додатково містить етапи, на яких: обробляють щонайменше один фізичний канал на основі першого методу радіозв'язку; обробляють дані, які повинні передаватися, з використанням другого методу радіозв'язку; і мультиплексують оброблені дані для другого методу радіозв'язку у часові інтервали, розподілені другому методу радіозв'язку.
21. Пристрій для обробки даних для передачі в безпровідній системі зв'язку, що містить засіб для ідентифікації щонайменше одного фізичного каналу, який повинен передаватися в суперкадрі, що складається з множини часових інтервалів; засіб для розподілення щонайменше двох часових інтервалів в суперкадрі кожному з щонайменше одного фізичного каналу; засіб для вибору кодування і модуляції для кожного з щонайменше одного фізичного каналу; засіб для обробки даних для кожного фізичного каналу на основі кодування і модуляції, вибраних для фізичного каналу; і засіб для мультиплексування оброблених даних для кожного фізичного каналу щонайменше в два часових інтервали, розподілених фізичному каналу.
22. Пристрій за п. 21, в якому засіб для вибору кодування і модуляції для кожного з щонайменше одного фізичного каналу містить засіб для визначення пропускної здатності кожного фізичного каналу і засіб для вибору кодування і модуляції для кожного фізичного каналу на основі пропускної здатності фізичного каналу.
23. Пристрій за п. 21, в якому засіб для обробки даних для кожного фізичного каналу містить:
засіб для кодування даних для кожного фізичного каналу на основі повної кодової швидкості, вибраної для фізичного каналу, і
засіб для відображення кодованих даних для кожного фізичного каналу у символи модуляції на основі схеми модуляції, вибраної для фізичного каналу.
24. Пристрій за п. 23, в якому засіб для кодування даних для кожного фізичного каналу містить засіб для вибіркового кодування даних для кожного фізичного каналу на основі кодової швидкості зовнішнього коду для генерування зовнішньокодованих даних для фізичного каналу, і засіб для кодування зовнішньокодованих даних для кожного фізичного каналу на основі кодової швидкості внутрішнього коду для генерування кодованих даних для фізичного каналу.
25. Пристрій за п. 21, що додатково містить засіб для обробки щонайменше одного фізичного каналу на основі першого методу радіозв'язку; засіб для обробки даних, які повинні передаватися, з використанням другого методу радіозв'язку; і засіб для мультиплексування оброблених даних для другого методу радіозв'язку у часові інтервали, розподілені другому методу радіозв'язку.
26. Пристрій для прийому даних в безпровідній системі зв'язку, що містить контролер для ідентифікації щонайменше одного фізичного каналу, який повинен прийматися в суперкадрі, що складається з множини часових інтервалів, для визначення щонайменше двох часових інтервалів, розподілених кожному з щонайменше одного фізичного каналу в суперкадрі, для визначення пропускної здатності кожного фізичного каналу і для визначення кодування і модуляції, що використовуються для кожного фізичного каналу; причому кодування і модуляція для кожного фізичного каналу вибираються на основі пропускної здатності кожного фізичного каналу; і процесор для демультиплексування прийнятих даних для кожного фізичного каналу щонайменше з двох часових інтервалів, розподілених фізичному каналу, і для обробки прийнятих даних для кожного фізичного каналу на основі кодування і модуляції, що використовуються для фізичного каналу.
27. Пристрій за п. 26, в якому суперкадр містить щонайменше два зовнішніх кадри, і кожний зовнішній кадр містить множину часових інтервалів, при цьому щонайменше два часових інтервали, розподілені кожному фізичному каналу, включають в себе щонайменше один часовий інтервал в кожному зовнішньому кадрі суперкадру.
28. Пристрій за п. 26, в якому суперкадр містить щонайменше два зовнішніх кадри, і кожний зовнішній кадр містить множину часових інтервалів, при цьому кожному фізичному каналу розподілено число інтервалів, кратне мінімальному розподіленню інтервалів, причому мінімальне розподілення інтервалів являє собою один часовий інтервал в кожному зовнішньому кадрі суперкадру.
29. Пристрій за п. 26, в якому процесор демодулює прийняті дані для кожного фізичного каналу на основі схеми модуляції, вибраної для фізичного каналу, і додатково декодує демодульовані дані для кожного фізичного каналу на основі повної кодової швидкості, вибраної для фізичного каналу.
30. Пристрій за п. 29, в якому процесор декодує демодульовані дані для кожного фізичного каналу на основі кодової швидкості внутрішнього коду, для отримання внутрішньодекодованих даних, і додатково вибірково декодує внутрішньодекодовані дані на основі кодової швидкості зовнішнього коду, для отримання декодованих даних для фізичного каналу.
31. Пристрій за п. 29, в якому процесор декодує демодульовані дані для кожного фізичного каналу на основі турбокоду для отримання внутрішньодекодованих даних і додатково вибірково декодує внутрішньодекодовані дані на основі коду Ріда-Соломона для отримання декодованих даних для фізичного каналу.
32. Пристрій за п. 26, що додатково містить демодулятор для виконання демодуляції мультиплексування з ортогональним частотним розділенням (OFDM) на прийнятих даних для кожного фізичного каналу.
33. Пристрій за п. 26, в якому процесор обробляє прийняті дані щонайменше для одного фізичного каналу відповідно до першого методу радіозв'язку з щонайменше двох методів радіозв'язку.
34. Пристрій за п. 33, що додатково містить другий процесор для демультиплексування прийнятих даних для другого методу радіозв'язку з часових інтервалів, розподілених другому методу радіозв'язку, і для обробки прийнятих даних для другого методу радіозв'язку відповідно до другого методу радіозв'язку.
35. Пристрій за п. 34, в якому перший метод радіозв'язку являє собою мультиплексування з ортогональним частотним розділенням (OFDM), а другий метод радіозв'язку являє собою широкосмуговий множинний доступ з кодовим розділенням (W-CDMA).
36. Спосіб прийому даних в безпровідній системі зв'язку, причому спосіб містить етапи, на яких: ідентифікують щонайменше один фізичний канал, який повинен прийматися у суперкадрі, що складається з множини часових інтервалів; визначають щонайменше два часових інтервали, розподілені кожному з щонайменше одного фізичного каналу у суперкадрі; визначають кодування і модуляцію, що використовуються для кожного фізичного каналу; демультиплексують прийняті дані для кожного фізичного каналу з щонайменше двох часових інтервалів, розподілених фізичному каналу; і обробляють прийняті дані для кожного фізичного каналу на основі кодування і модуляції, що використовуються для фізичного каналу.
37. Спосіб за п. 36, в якому етап обробки прийнятих даних для кожного фізичного каналу містить етапи, на яких демодулюють прийняті дані для кожного фізичного каналу на основі схеми модуляції, вибраної для фізичного каналу, і декодують демодульовані дані для кожного фізичного каналу на основі повної кодової швидкості, вибраної для фізичного каналу.
38. Спосіб за п. 37, в якому етап декодування демодульованих даних для кожного фізичного каналу містить етапи, на яких декодують демодульовані дані для кожного фізичного каналу на основі кодової швидкості внутрішнього коду для отримання внутрішньодекодованих даних і вибірково декодують внутрішньодекодовані дані на основі кодової швидкості зовнішнього коду для отримання декодованих даних для фізичного каналу.
39. Спосіб за п. 36, що додатково містить етапи, на яких: обробляють прийняті дані для щонайменше одного фізичного каналу відповідно до першого методу радіозв'язку; демультиплексують прийняті дані для другого методу радіозв'язку з часових інтервалів, розподілених другому методу радіозв'язку; і обробляють прийняті дані для другого методу радіозв'язку відповідно до другого методу радіозв'язку.
40. Пристрій для прийому даних в безпровідній системі зв'язку, що містить засіб для ідентифікації щонайменше одного фізичного каналу, який повинен прийматися у суперкадрі, що складається з множини часових інтервалів; засіб для визначення щонайменше двох часових інтервалів, розподілених кожному з щонайменше одного фізичного каналу в суперкадрі; засіб для визначення кодування і модуляції, що використовуються для кожного фізичного каналу; засіб для демультиплексування прийнятих даних для кожного фізичного каналу з щонайменше двох часових інтервалів, розподілених фізичному каналу; і засіб для обробки прийнятих даних для кожного фізичного каналу на основі кодування і модуляції, що використовуються для фізичного каналу.
41. Пристрій за п. 40, в якому засіб для обробки прийнятих даних для кожного фізичного каналу містить засіб для демодуляції прийнятих даних для кожного фізичного каналу на основі схеми модуляції, вибраної для фізичного каналу, і засіб для декодування демодульованих даних для кожного фізичного каналу на основі повної кодової швидкості, вибраної для фізичного каналу.
42. Пристрій за п. 41, в якому засіб для декодування демодульованих даних для кожного фізичного каналу містить засіб для декодування демодульованих даних для кожного фізичного каналу на основі кодової швидкості внутрішнього коду для отримання внутрішньодекодованих даних, і засіб для вибіркового декодування внутрішньодекодованих даних на основі кодової швидкості зовнішнього коду для отримання декодованих даних для фізичного каналу.
43. Пристрій за п. 40, що додатково містить засіб для обробки прийнятих даних щонайменше для одного фізичного каналу відповідно до першого методу радіозв'язку; засіб для демультиплексування прийнятих даних для другого методу радіозв'язку з часових інтервалів, розподілених другому методу радіозв'язку; і засіб для обробки прийнятих даних для другого методу радіозв'язку відповідно до другого методу радіозв'язку.
44. Зчитувана процесором пам'ять, що містить інструкції для обробки даних для передачі в безпровідній системі зв'язку, причому згадані інструкції містять код для ідентифікації щонайменше одного фізичного каналу, який повинен передаватися в суперкадрі, який складається з множини часових інтервалів; код для розподілення щонайменше двох часових інтервалів у суперкадрі кожному з щонайменше одного фізичного каналу; код для визначення пропускної здатності кожного фізичного каналу; код для вибору кодування і модуляції для кожного з щонайменше одного фізичного каналу, причому кодування і модуляція для кожного фізичного каналу вибираються на основі пропускної здатності кожного фізичного каналу; код для обробки даних для кожного фізичного каналу на основі кодування і модуляції, вибраних для фізичного каналу; і код для мультиплексування оброблених даних для кожного фізичного каналу щонайменше в два часових інтервали, розподілених фізичному каналу.
45. Зчитувана процесором пам'ять, що містить інструкції для прийому даних в безпровідній системі зв'язку, причому згадані інструкції містять код для ідентифікації щонайменше одного фізичного каналу, який повинен прийматися в суперкадрі, що складається з множини часових інтервалів; код для визначення щонайменше двох часових інтервалів, виділених у суперкадрі кожному з щонайменше одного фізичного каналу; код для визначення кодування і модуляції, що використовуються для кожного фізичного каналу, причому кодування і модуляція для кожного фізичного каналу вибираються на основі пропускної здатності кожного фізичного каналу; код для демультиплексування прийнятих даних для кожного фізичного каналу з щонайменше двох часових інтервалів, розподілених фізичному каналу; і
код для обробки прийнятих даних для кожного фізичного каналу на основі кодування і модуляції, що використовуються для фізичного каналу.
Текст

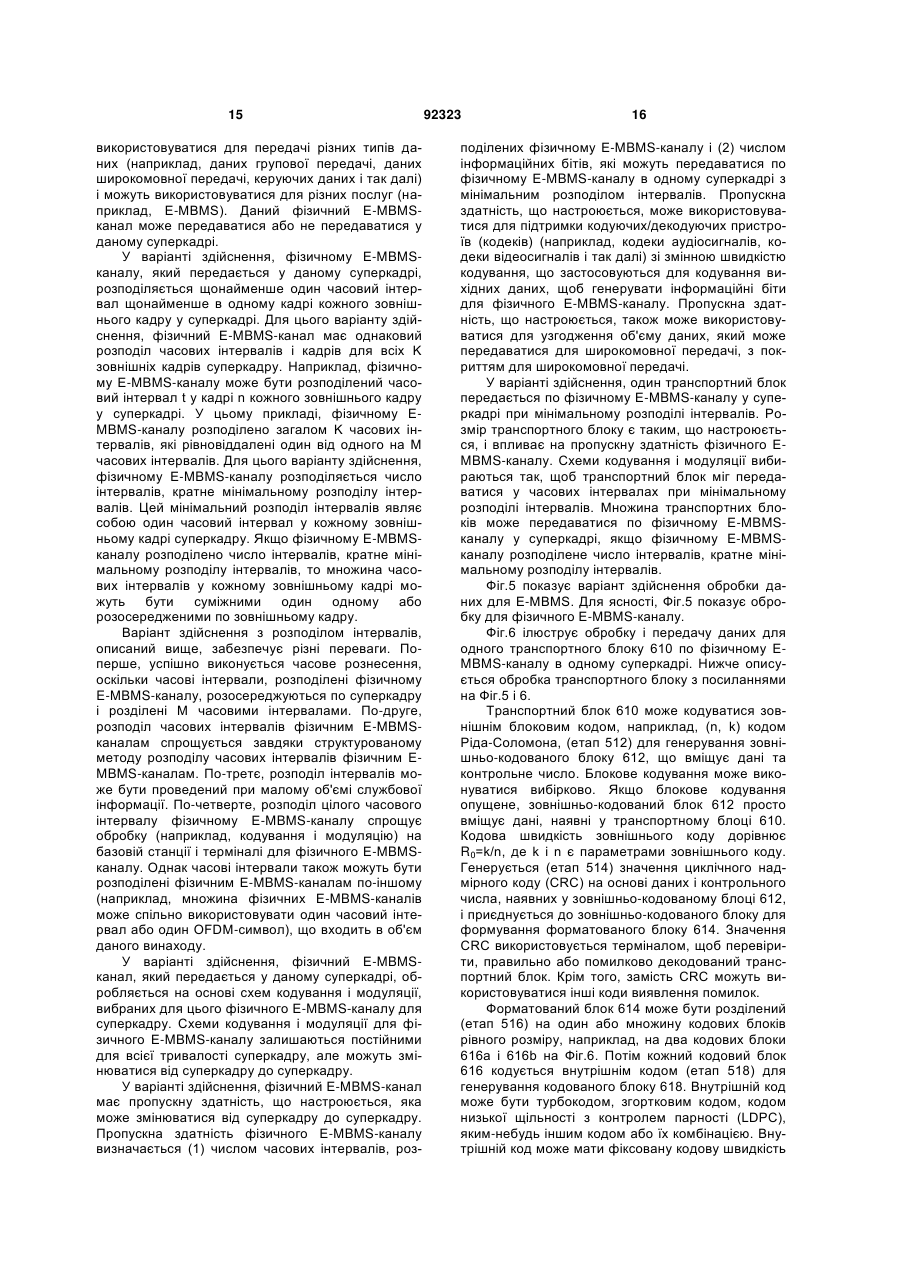

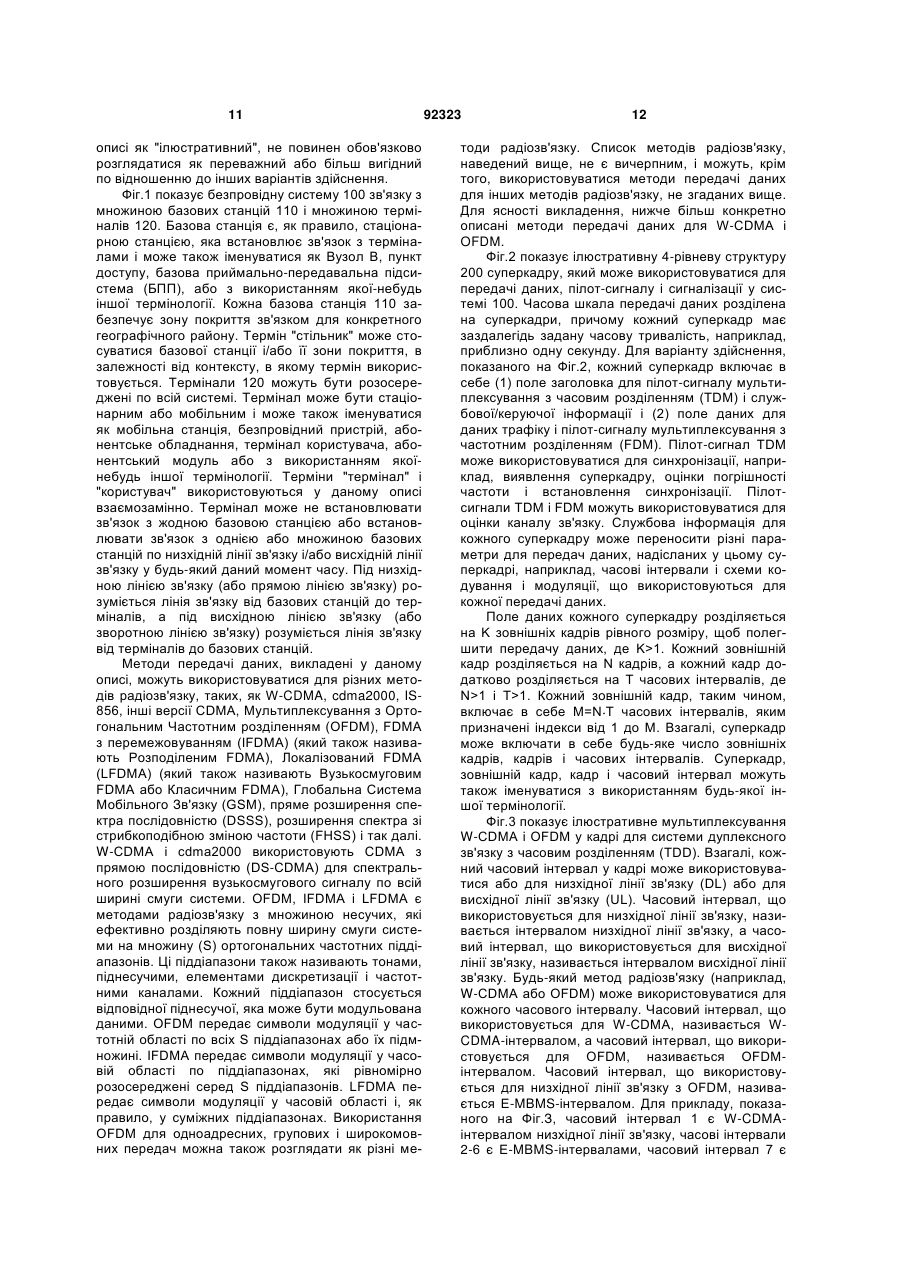

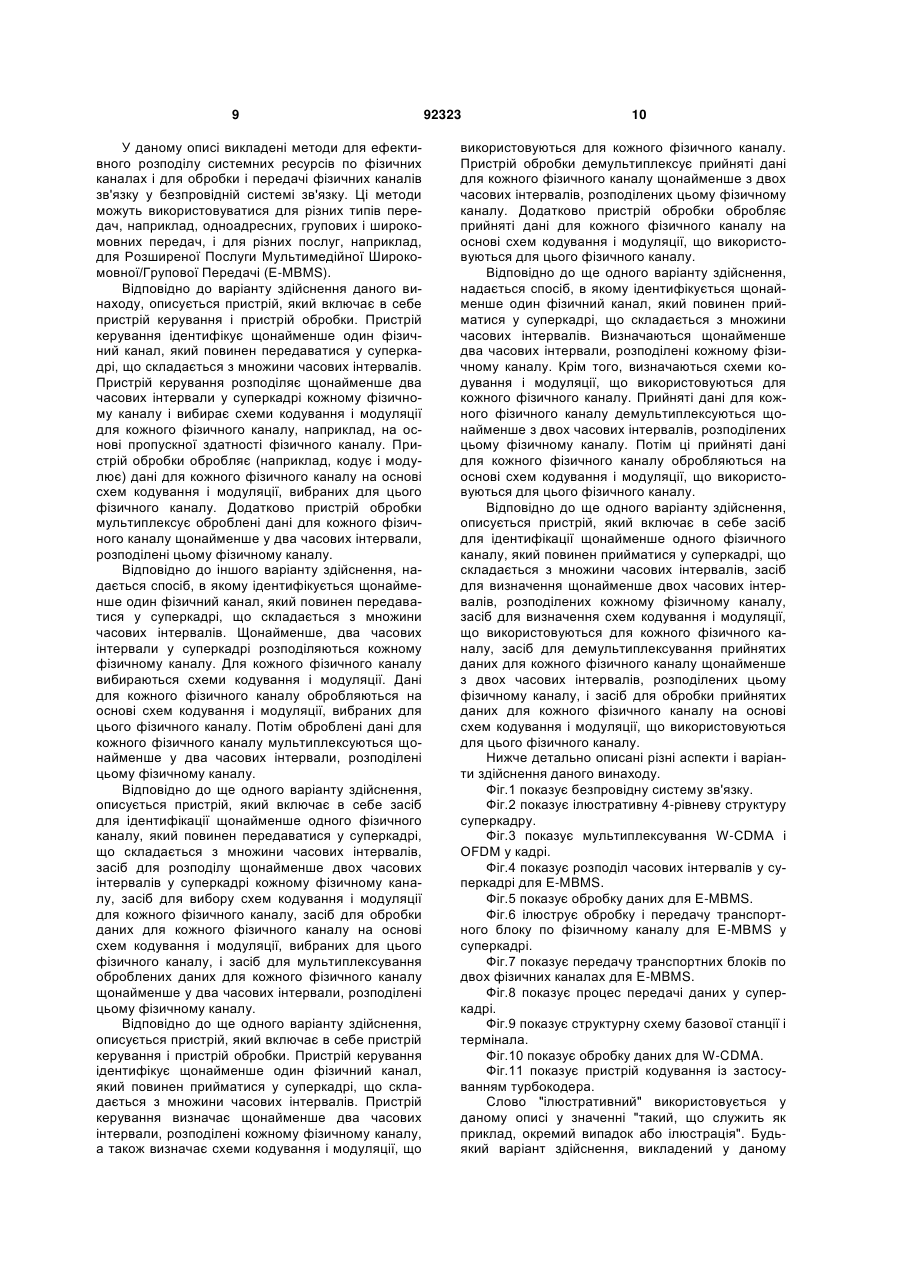

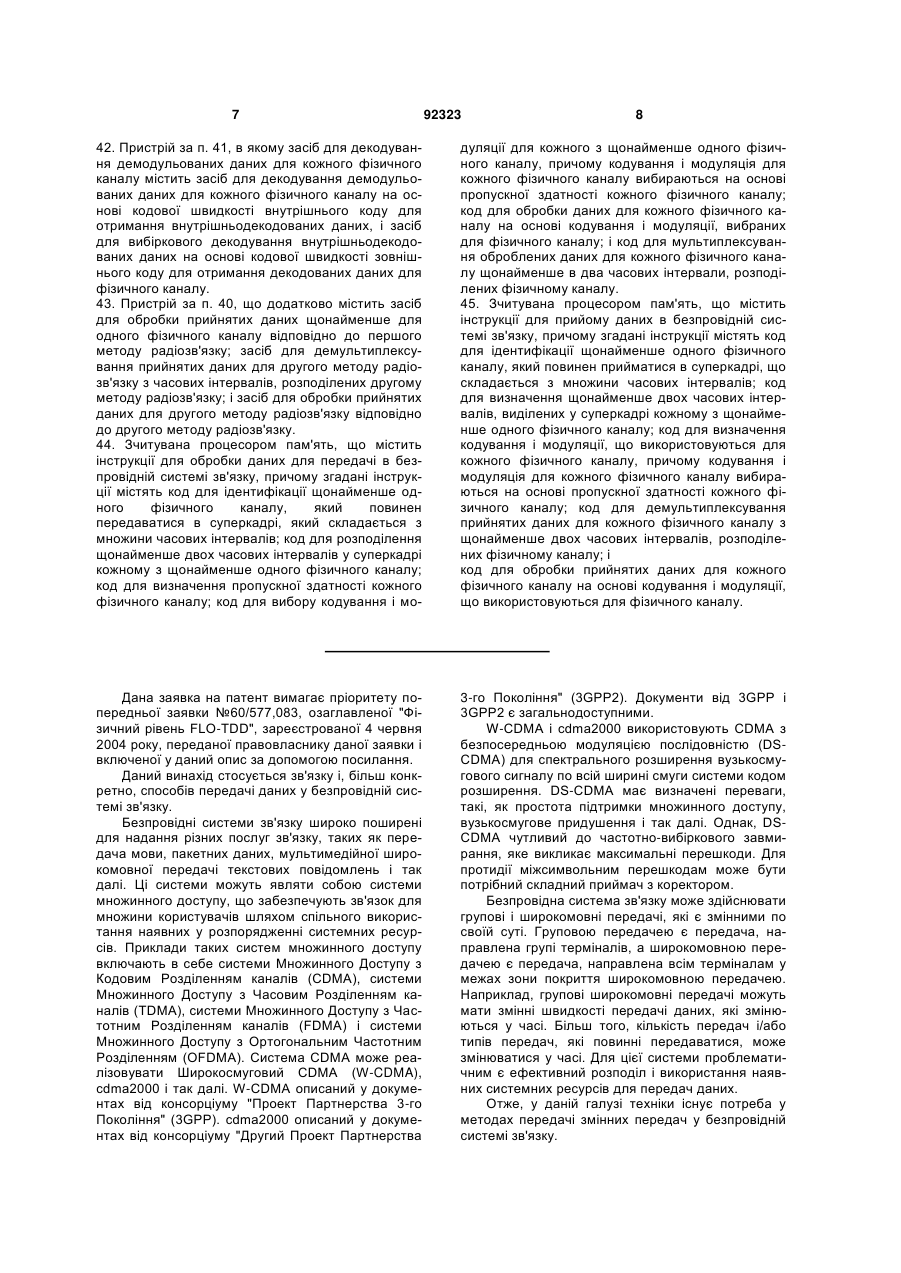

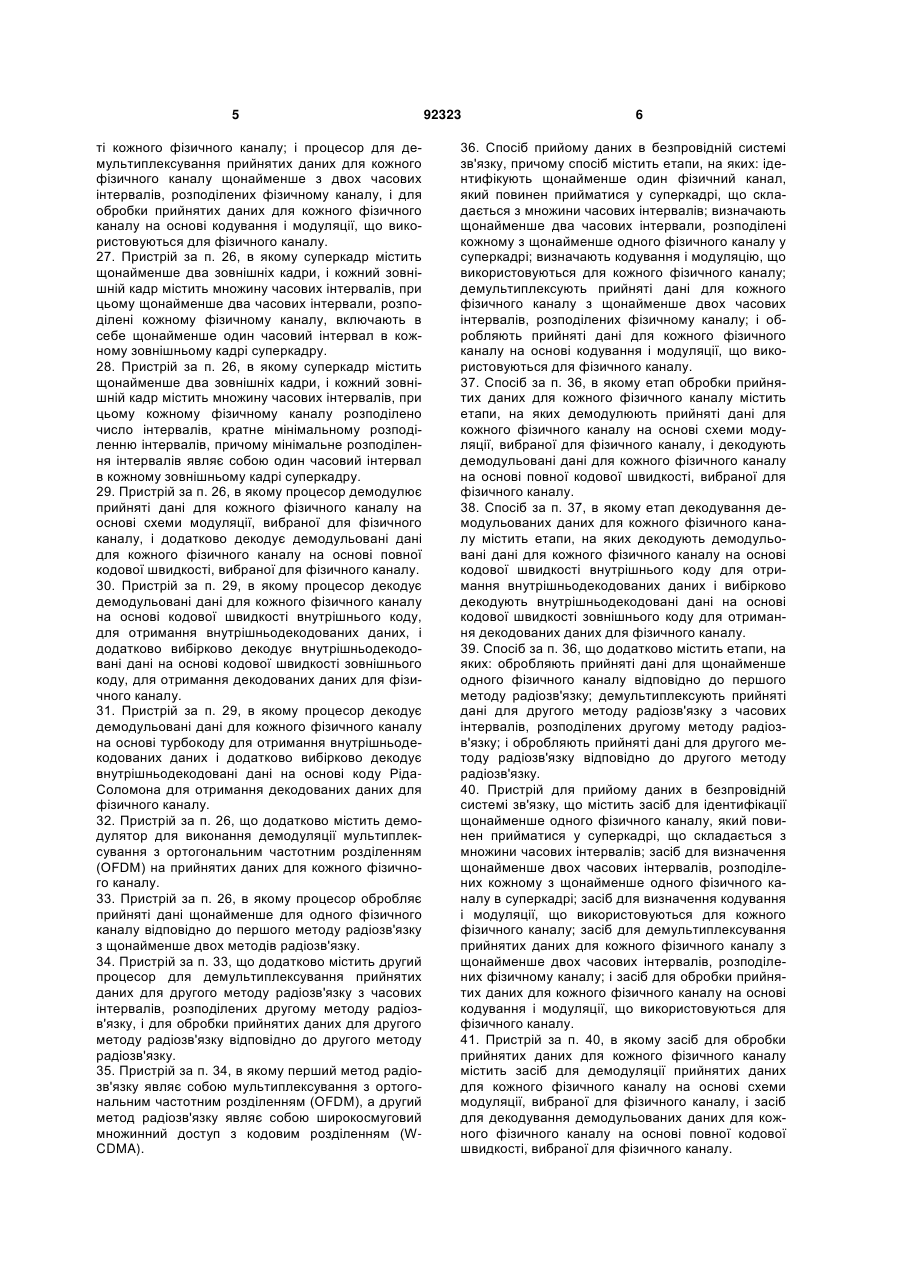

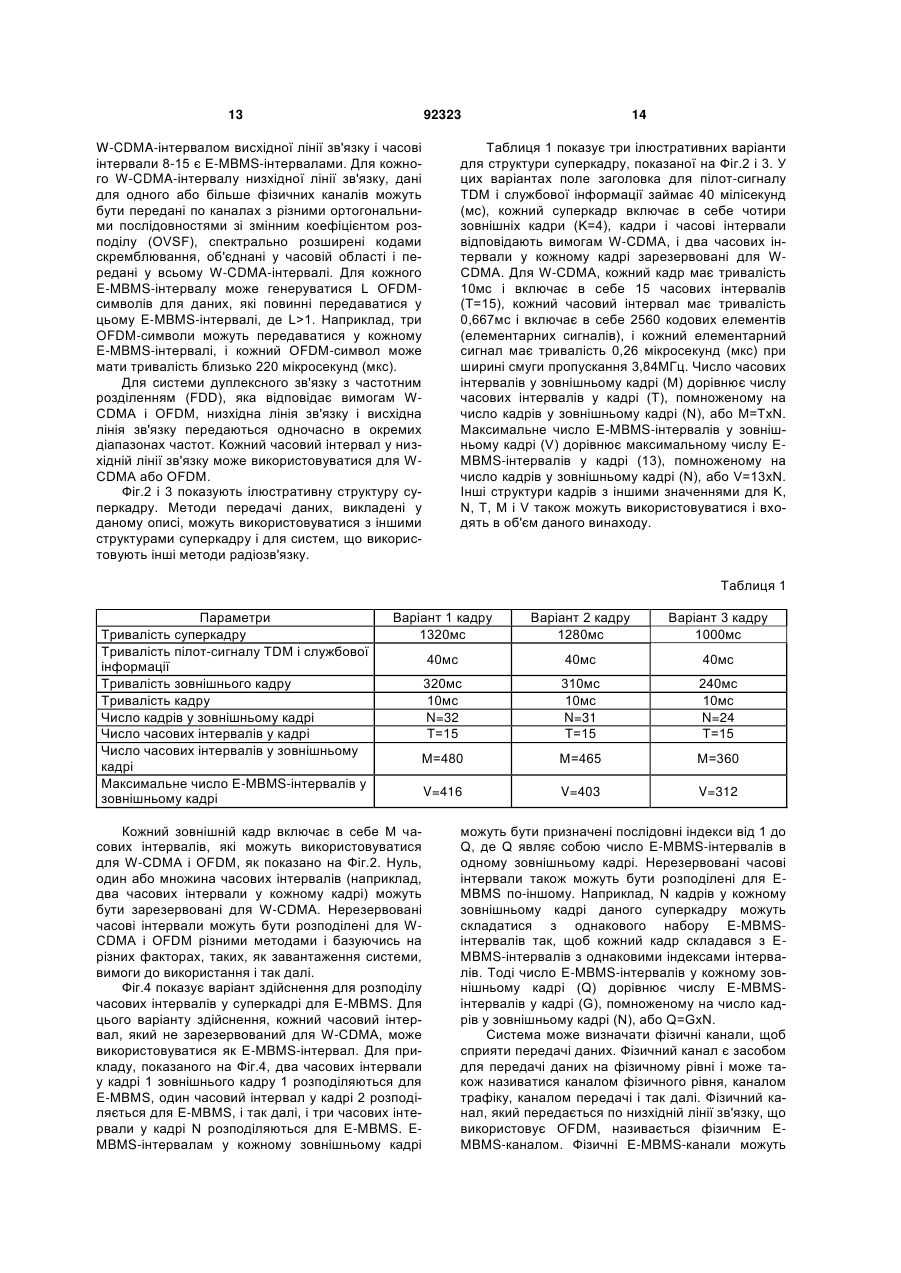

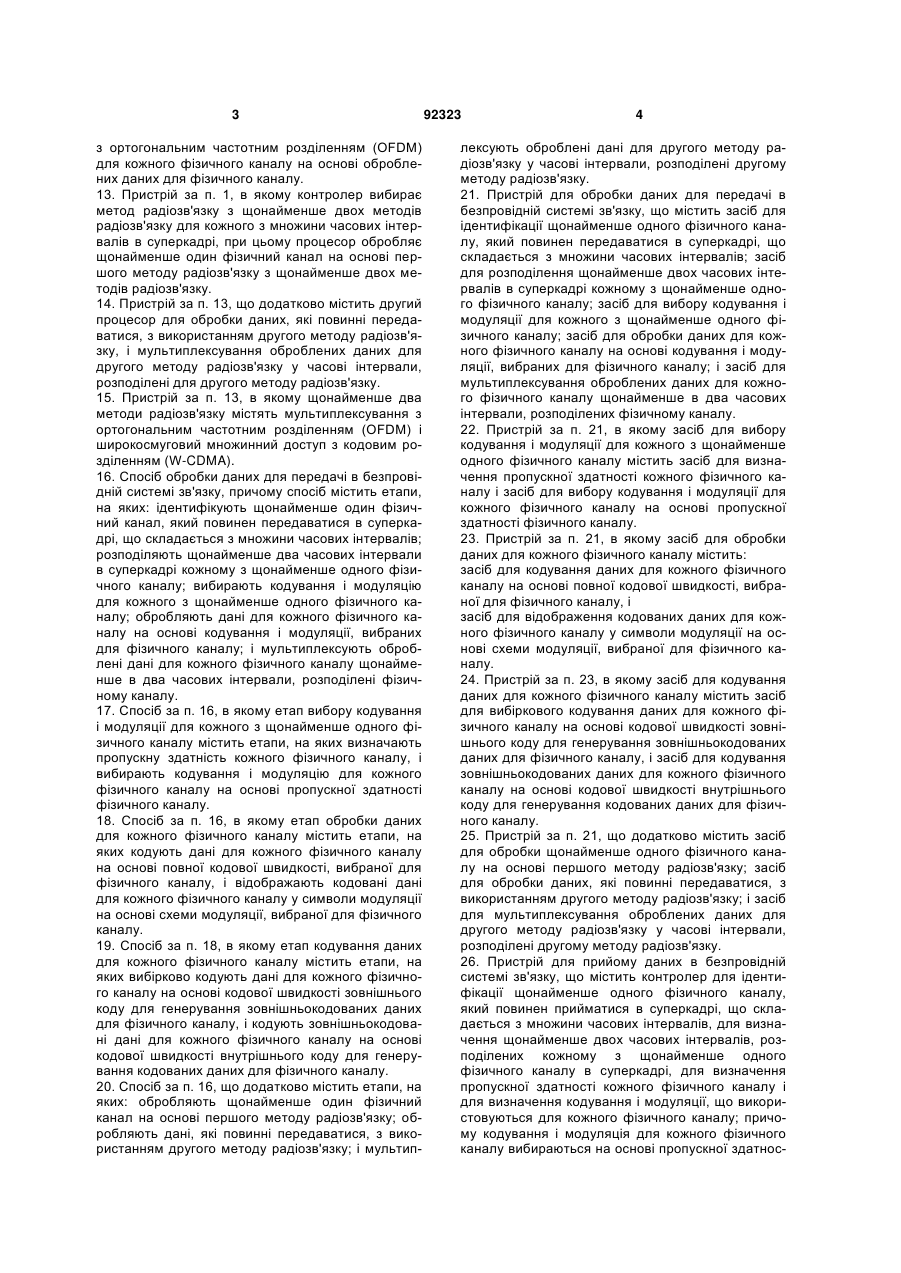

1. Пристрій для обробки даних для передачі в безпровідній системі зв'язку, що містить контролер для ідентифікації щонайменше одного фізичного каналу, який повинен передаватися у суперкадрі, що складається з множини часових інтервалів, для розподілення щонайменше двох часових інтервалів у суперкадрі кожному з щонайменше одного фізичного каналу, для визначення пропускної здатності кожного фізичного каналу і вибору кодування і модуляції для кожного з щонайменше одного фізичного каналу, причому кодування і модуляція для кожного фізичного каналу вибираються на основі пропускної здатності кожного фізичного каналу; і процесор для обробки даних для кожного фізичного каналу на основі кодування і модуляції, вибраних для фізичного каналу, і мультиплексування оброблених даних для кожного фізичного каналу щонайменше в два часових інтервали, розподілені фізичному каналу. 2. Пристрій за п. 1, в якому суперкадр містить щонайменше два зовнішніх кадри, і кожний зовнішній кадр містить множину часових інтервалів, при цьому щонайменше два часових інтервали, розподілені кожному фізичному каналу, включають в себе щонайменше один часовий інтервал в кожному зовнішньому кадрі суперкадру. 3. Пристрій за п. 1, в якому суперкадр містить щонайменше два зовнішніх кадри, і кожний зовнішній кадр містить множину часових інтервалів, при цьому кожному фізичному каналу розподіляється 2 (19) 1 3 з ортогональним частотним розділенням (OFDM) для кожного фізичного каналу на основі оброблених даних для фізичного каналу. 13. Пристрій за п. 1, в якому контролер вибирає метод радіозв'язку з щонайменше двох методів радіозв'язку для кожного з множини часових інтервалів в суперкадрі, при цьому процесор обробляє щонайменше один фізичний канал на основі першого методу радіозв'язку з щонайменше двох методів радіозв'язку. 14. Пристрій за п. 13, що додатково містить другий процесор для обробки даних, які повинні передаватися, з використанням другого методу радіозв'язку, і мультиплексування оброблених даних для другого методу радіозв'язку у часові інтервали, розподілені для другого методу радіозв'язку. 15. Пристрій за п. 13, в якому щонайменше два методи радіозв'язку містять мультиплексування з ортогональним частотним розділенням (OFDM) і широкосмуговий множинний доступ з кодовим розділенням (W-CDMA). 16. Спосіб обробки даних для передачі в безпровідній системі зв'язку, причому спосіб містить етапи, на яких: ідентифікують щонайменше один фізичний канал, який повинен передаватися в суперкадрі, що складається з множини часових інтервалів; розподіляють щонайменше два часових інтервали в суперкадрі кожному з щонайменше одного фізичного каналу; вибирають кодування і модуляцію для кожного з щонайменше одного фізичного каналу; обробляють дані для кожного фізичного каналу на основі кодування і модуляції, вибраних для фізичного каналу; і мультиплексують оброблені дані для кожного фізичного каналу щонайменше в два часових інтервали, розподілені фізичному каналу. 17. Спосіб за п. 16, в якому етап вибору кодування і модуляції для кожного з щонайменше одного фізичного каналу містить етапи, на яких визначають пропускну здатність кожного фізичного каналу, і вибирають кодування і модуляцію для кожного фізичного каналу на основі пропускної здатності фізичного каналу. 18. Спосіб за п. 16, в якому етап обробки даних для кожного фізичного каналу містить етапи, на яких кодують дані для кожного фізичного каналу на основі повної кодової швидкості, вибраної для фізичного каналу, і відображають кодовані дані для кожного фізичного каналу у символи модуляції на основі схеми модуляції, вибраної для фізичного каналу. 19. Спосіб за п. 18, в якому етап кодування даних для кожного фізичного каналу містить етапи, на яких вибірково кодують дані для кожного фізичного каналу на основі кодової швидкості зовнішнього коду для генерування зовнішньокодованих даних для фізичного каналу, і кодують зовнішньокодовані дані для кожного фізичного каналу на основі кодової швидкості внутрішнього коду для генерування кодованих даних для фізичного каналу. 20. Спосіб за п. 16, що додатково містить етапи, на яких: обробляють щонайменше один фізичний канал на основі першого методу радіозв'язку; обробляють дані, які повинні передаватися, з використанням другого методу радіозв'язку; і мультип 92323 4 лексують оброблені дані для другого методу радіозв'язку у часові інтервали, розподілені другому методу радіозв'язку. 21. Пристрій для обробки даних для передачі в безпровідній системі зв'язку, що містить засіб для ідентифікації щонайменше одного фізичного каналу, який повинен передаватися в суперкадрі, що складається з множини часових інтервалів; засіб для розподілення щонайменше двох часових інтервалів в суперкадрі кожному з щонайменше одного фізичного каналу; засіб для вибору кодування і модуляції для кожного з щонайменше одного фізичного каналу; засіб для обробки даних для кожного фізичного каналу на основі кодування і модуляції, вибраних для фізичного каналу; і засіб для мультиплексування оброблених даних для кожного фізичного каналу щонайменше в два часових інтервали, розподілених фізичному каналу. 22. Пристрій за п. 21, в якому засіб для вибору кодування і модуляції для кожного з щонайменше одного фізичного каналу містить засіб для визначення пропускної здатності кожного фізичного каналу і засіб для вибору кодування і модуляції для кожного фізичного каналу на основі пропускної здатності фізичного каналу. 23. Пристрій за п. 21, в якому засіб для обробки даних для кожного фізичного каналу містить: засіб для кодування даних для кожного фізичного каналу на основі повної кодової швидкості, вибраної для фізичного каналу, і засіб для відображення кодованих даних для кожного фізичного каналу у символи модуляції на основі схеми модуляції, вибраної для фізичного каналу. 24. Пристрій за п. 23, в якому засіб для кодування даних для кожного фізичного каналу містить засіб для вибіркового кодування даних для кожного фізичного каналу на основі кодової швидкості зовнішнього коду для генерування зовнішньокодованих даних для фізичного каналу, і засіб для кодування зовнішньокодованих даних для кожного фізичного каналу на основі кодової швидкості внутрішнього коду для генерування кодованих даних для фізичного каналу. 25. Пристрій за п. 21, що додатково містить засіб для обробки щонайменше одного фізичного каналу на основі першого методу радіозв'язку; засіб для обробки даних, які повинні передаватися, з використанням другого методу радіозв'язку; і засіб для мультиплексування оброблених даних для другого методу радіозв'язку у часові інтервали, розподілені другому методу радіозв'язку. 26. Пристрій для прийому даних в безпровідній системі зв'язку, що містить контролер для ідентифікації щонайменше одного фізичного каналу, який повинен прийматися в суперкадрі, що складається з множини часових інтервалів, для визначення щонайменше двох часових інтервалів, розподілених кожному з щонайменше одного фізичного каналу в суперкадрі, для визначення пропускної здатності кожного фізичного каналу і для визначення кодування і модуляції, що використовуються для кожного фізичного каналу; причому кодування і модуляція для кожного фізичного каналу вибираються на основі пропускної здатнос 5 ті кожного фізичного каналу; і процесор для демультиплексування прийнятих даних для кожного фізичного каналу щонайменше з двох часових інтервалів, розподілених фізичному каналу, і для обробки прийнятих даних для кожного фізичного каналу на основі кодування і модуляції, що використовуються для фізичного каналу. 27. Пристрій за п. 26, в якому суперкадр містить щонайменше два зовнішніх кадри, і кожний зовнішній кадр містить множину часових інтервалів, при цьому щонайменше два часових інтервали, розподілені кожному фізичному каналу, включають в себе щонайменше один часовий інтервал в кожному зовнішньому кадрі суперкадру. 28. Пристрій за п. 26, в якому суперкадр містить щонайменше два зовнішніх кадри, і кожний зовнішній кадр містить множину часових інтервалів, при цьому кожному фізичному каналу розподілено число інтервалів, кратне мінімальному розподіленню інтервалів, причому мінімальне розподілення інтервалів являє собою один часовий інтервал в кожному зовнішньому кадрі суперкадру. 29. Пристрій за п. 26, в якому процесор демодулює прийняті дані для кожного фізичного каналу на основі схеми модуляції, вибраної для фізичного каналу, і додатково декодує демодульовані дані для кожного фізичного каналу на основі повної кодової швидкості, вибраної для фізичного каналу. 30. Пристрій за п. 29, в якому процесор декодує демодульовані дані для кожного фізичного каналу на основі кодової швидкості внутрішнього коду, для отримання внутрішньодекодованих даних, і додатково вибірково декодує внутрішньодекодовані дані на основі кодової швидкості зовнішнього коду, для отримання декодованих даних для фізичного каналу. 31. Пристрій за п. 29, в якому процесор декодує демодульовані дані для кожного фізичного каналу на основі турбокоду для отримання внутрішньодекодованих даних і додатково вибірково декодує внутрішньодекодовані дані на основі коду РідаСоломона для отримання декодованих даних для фізичного каналу. 32. Пристрій за п. 26, що додатково містить демодулятор для виконання демодуляції мультиплексування з ортогональним частотним розділенням (OFDM) на прийнятих даних для кожного фізичного каналу. 33. Пристрій за п. 26, в якому процесор обробляє прийняті дані щонайменше для одного фізичного каналу відповідно до першого методу радіозв'язку з щонайменше двох методів радіозв'язку. 34. Пристрій за п. 33, що додатково містить другий процесор для демультиплексування прийнятих даних для другого методу радіозв'язку з часових інтервалів, розподілених другому методу радіозв'язку, і для обробки прийнятих даних для другого методу радіозв'язку відповідно до другого методу радіозв'язку. 35. Пристрій за п. 34, в якому перший метод радіозв'язку являє собою мультиплексування з ортогональним частотним розділенням (OFDM), а другий метод радіозв'язку являє собою широкосмуговий множинний доступ з кодовим розділенням (WCDMA). 92323 6 36. Спосіб прийому даних в безпровідній системі зв'язку, причому спосіб містить етапи, на яких: ідентифікують щонайменше один фізичний канал, який повинен прийматися у суперкадрі, що складається з множини часових інтервалів; визначають щонайменше два часових інтервали, розподілені кожному з щонайменше одного фізичного каналу у суперкадрі; визначають кодування і модуляцію, що використовуються для кожного фізичного каналу; демультиплексують прийняті дані для кожного фізичного каналу з щонайменше двох часових інтервалів, розподілених фізичному каналу; і обробляють прийняті дані для кожного фізичного каналу на основі кодування і модуляції, що використовуються для фізичного каналу. 37. Спосіб за п. 36, в якому етап обробки прийнятих даних для кожного фізичного каналу містить етапи, на яких демодулюють прийняті дані для кожного фізичного каналу на основі схеми модуляції, вибраної для фізичного каналу, і декодують демодульовані дані для кожного фізичного каналу на основі повної кодової швидкості, вибраної для фізичного каналу. 38. Спосіб за п. 37, в якому етап декодування демодульованих даних для кожного фізичного каналу містить етапи, на яких декодують демодульовані дані для кожного фізичного каналу на основі кодової швидкості внутрішнього коду для отримання внутрішньодекодованих даних і вибірково декодують внутрішньодекодовані дані на основі кодової швидкості зовнішнього коду для отримання декодованих даних для фізичного каналу. 39. Спосіб за п. 36, що додатково містить етапи, на яких: обробляють прийняті дані для щонайменше одного фізичного каналу відповідно до першого методу радіозв'язку; демультиплексують прийняті дані для другого методу радіозв'язку з часових інтервалів, розподілених другому методу радіозв'язку; і обробляють прийняті дані для другого методу радіозв'язку відповідно до другого методу радіозв'язку. 40. Пристрій для прийому даних в безпровідній системі зв'язку, що містить засіб для ідентифікації щонайменше одного фізичного каналу, який повинен прийматися у суперкадрі, що складається з множини часових інтервалів; засіб для визначення щонайменше двох часових інтервалів, розподілених кожному з щонайменше одного фізичного каналу в суперкадрі; засіб для визначення кодування і модуляції, що використовуються для кожного фізичного каналу; засіб для демультиплексування прийнятих даних для кожного фізичного каналу з щонайменше двох часових інтервалів, розподілених фізичному каналу; і засіб для обробки прийнятих даних для кожного фізичного каналу на основі кодування і модуляції, що використовуються для фізичного каналу. 41. Пристрій за п. 40, в якому засіб для обробки прийнятих даних для кожного фізичного каналу містить засіб для демодуляції прийнятих даних для кожного фізичного каналу на основі схеми модуляції, вибраної для фізичного каналу, і засіб для декодування демодульованих даних для кожного фізичного каналу на основі повної кодової швидкості, вибраної для фізичного каналу. 7 92323 8 42. Пристрій за п. 41, в якому засіб для декодування демодульованих даних для кожного фізичного каналу містить засіб для декодування демодульованих даних для кожного фізичного каналу на основі кодової швидкості внутрішнього коду для отримання внутрішньодекодованих даних, і засіб для вибіркового декодування внутрішньодекодованих даних на основі кодової швидкості зовнішнього коду для отримання декодованих даних для фізичного каналу. 43. Пристрій за п. 40, що додатково містить засіб для обробки прийнятих даних щонайменше для одного фізичного каналу відповідно до першого методу радіозв'язку; засіб для демультиплексування прийнятих даних для другого методу радіозв'язку з часових інтервалів, розподілених другому методу радіозв'язку; і засіб для обробки прийнятих даних для другого методу радіозв'язку відповідно до другого методу радіозв'язку. 44. Зчитувана процесором пам'ять, що містить інструкції для обробки даних для передачі в безпровідній системі зв'язку, причому згадані інструкції містять код для ідентифікації щонайменше одного фізичного каналу, який повинен передаватися в суперкадрі, який складається з множини часових інтервалів; код для розподілення щонайменше двох часових інтервалів у суперкадрі кожному з щонайменше одного фізичного каналу; код для визначення пропускної здатності кожного фізичного каналу; код для вибору кодування і мо дуляції для кожного з щонайменше одного фізичного каналу, причому кодування і модуляція для кожного фізичного каналу вибираються на основі пропускної здатності кожного фізичного каналу; код для обробки даних для кожного фізичного каналу на основі кодування і модуляції, вибраних для фізичного каналу; і код для мультиплексування оброблених даних для кожного фізичного каналу щонайменше в два часових інтервали, розподілених фізичному каналу. 45. Зчитувана процесором пам'ять, що містить інструкції для прийому даних в безпровідній системі зв'язку, причому згадані інструкції містять код для ідентифікації щонайменше одного фізичного каналу, який повинен прийматися в суперкадрі, що складається з множини часових інтервалів; код для визначення щонайменше двох часових інтервалів, виділених у суперкадрі кожному з щонайменше одного фізичного каналу; код для визначення кодування і модуляції, що використовуються для кожного фізичного каналу, причому кодування і модуляція для кожного фізичного каналу вибираються на основі пропускної здатності кожного фізичного каналу; код для демультиплексування прийнятих даних для кожного фізичного каналу з щонайменше двох часових інтервалів, розподілених фізичному каналу; і код для обробки прийнятих даних для кожного фізичного каналу на основі кодування і модуляції, що використовуються для фізичного каналу. Дана заявка на патент вимагає пріоритету попередньої заявки №60/577,083, озаглавленої "Фізичний рівень FLO-TDD", зареєстрованої 4 червня 2004 року, переданої правовласнику даної заявки і включеної у даний опис за допомогою посилання. Даний винахід стосується зв'язку і, більш конкретно, способів передачі даних у безпровідній системі зв'язку. Безпровідні системи зв'язку широко поширені для надання різних послуг зв'язку, таких як передача мови, пакетних даних, мультимедійної широкомовної передачі текстових повідомлень і так далі. Ці системи можуть являти собою системи множинного доступу, що забезпечують зв'язок для множини користувачів шляхом спільного використання наявних у розпорядженні системних ресурсів. Приклади таких систем множинного доступу включають в себе системи Множинного Доступу з Кодовим Розділенням каналів (CDMA), системи Множинного Доступу з Часовим Розділенням каналів (TDMA), системи Множинного Доступу з Частотним Розділенням каналів (FDMA) і системи Множинного Доступу з Ортогональним Частотним Розділенням (OFDMA). Система CDMA може реалізовувати Широкосмуговий CDMA (W-CDMA), cdma2000 і так далі. W-CDMA описаний у документах від консорціуму "Проект Партнерства 3-го Покоління" (3GPP). cdma2000 описаний у документах від консорціуму "Другий Проект Партнерства 3-го Покоління" (3GPP2). Документи від 3GPP і 3GPP2 є загальнодоступними. W-CDMA і cdma2000 використовують CDMA з безпосередньою модуляцією послідовністю (DSCDMA) для спектрального розширення вузькосмугового сигналу по всій ширині смуги системи кодом розширення. DS-CDMA має визначені переваги, такі, як простота підтримки множинного доступу, вузькосмугове придушення і так далі. Однак, DSCDMA чутливий до частотно-вибіркового завмирання, яке викликає максимальні перешкоди. Для протидії міжсимвольним перешкодам може бути потрібний складний приймач з коректором. Безпровідна система зв'язку може здійснювати групові і широкомовні передачі, які є змінними по своїй суті. Груповою передачею є передача, направлена групі терміналів, а широкомовною передачею є передача, направлена всім терміналам у межах зони покриття широкомовною передачею. Наприклад, групові широкомовні передачі можуть мати змінні швидкості передачі даних, які змінюються у часі. Більш того, кількість передач і/або типів передач, які повинні передаватися, може змінюватися у часі. Для цієї системи проблематичним є ефективний розподіл і використання наявних системних ресурсів для передач даних. Отже, у даній галузі техніки існує потреба у методах передачі змінних передач у безпровідній системі зв'язку. 9 У даному описі викладені методи для ефективного розподілу системних ресурсів по фізичних каналах і для обробки і передачі фізичних каналів зв'язку у безпровідній системі зв'язку. Ці методи можуть використовуватися для різних типів передач, наприклад, одноадресних, групових і широкомовних передач, і для різних послуг, наприклад, для Розширеної Послуги Мультимедійної Широкомовної/Групової Передачі (E-MBMS). Відповідно до варіанту здійснення даного винаходу, описується пристрій, який включає в себе пристрій керування і пристрій обробки. Пристрій керування ідентифікує щонайменше один фізичний канал, який повинен передаватися у суперкадрі, що складається з множини часових інтервалів. Пристрій керування розподіляє щонайменше два часових інтервали у суперкадрі кожному фізичному каналу і вибирає схеми кодування і модуляції для кожного фізичного каналу, наприклад, на основі пропускної здатності фізичного каналу. Пристрій обробки обробляє (наприклад, кодує і модулює) дані для кожного фізичного каналу на основі схем кодування і модуляції, вибраних для цього фізичного каналу. Додатково пристрій обробки мультиплексує оброблені дані для кожного фізичного каналу щонайменше у два часових інтервали, розподілені цьому фізичному каналу. Відповідно до іншого варіанту здійснення, надається спосіб, в якому ідентифікується щонайменше один фізичний канал, який повинен передаватися у суперкадрі, що складається з множини часових інтервалів. Щонайменше, два часових інтервали у суперкадрі розподіляються кожному фізичному каналу. Для кожного фізичного каналу вибираються схеми кодування і модуляції. Дані для кожного фізичного каналу обробляються на основі схем кодування і модуляції, вибраних для цього фізичного каналу. Потім оброблені дані для кожного фізичного каналу мультиплексуються щонайменше у два часових інтервали, розподілені цьому фізичному каналу. Відповідно до ще одного варіанту здійснення, описується пристрій, який включає в себе засіб для ідентифікації щонайменше одного фізичного каналу, який повинен передаватися у суперкадрі, що складається з множини часових інтервалів, засіб для розподілу щонайменше двох часових інтервалів у суперкадрі кожному фізичному каналу, засіб для вибору схем кодування і модуляції для кожного фізичного каналу, засіб для обробки даних для кожного фізичного каналу на основі схем кодування і модуляції, вибраних для цього фізичного каналу, і засіб для мультиплексування оброблених даних для кожного фізичного каналу щонайменше у два часових інтервали, розподілені цьому фізичному каналу. Відповідно до ще одного варіанту здійснення, описується пристрій, який включає в себе пристрій керування і пристрій обробки. Пристрій керування ідентифікує щонайменше один фізичний канал, який повинен прийматися у суперкадрі, що складається з множини часових інтервалів. Пристрій керування визначає щонайменше два часових інтервали, розподілені кожному фізичному каналу, а також визначає схеми кодування і модуляції, що 92323 10 використовуються для кожного фізичного каналу. Пристрій обробки демультиплексує прийняті дані для кожного фізичного каналу щонайменше з двох часових інтервалів, розподілених цьому фізичному каналу. Додатково пристрій обробки обробляє прийняті дані для кожного фізичного каналу на основі схем кодування і модуляції, що використовуються для цього фізичного каналу. Відповідно до ще одного варіанту здійснення, надається спосіб, в якому ідентифікується щонайменше один фізичний канал, який повинен прийматися у суперкадрі, що складається з множини часових інтервалів. Визначаються щонайменше два часових інтервали, розподілені кожному фізичному каналу. Крім того, визначаються схеми кодування і модуляції, що використовуються для кожного фізичного каналу. Прийняті дані для кожного фізичного каналу демультиплексуються щонайменше з двох часових інтервалів, розподілених цьому фізичному каналу. Потім ці прийняті дані для кожного фізичного каналу обробляються на основі схем кодування і модуляції, що використовуються для цього фізичного каналу. Відповідно до ще одного варіанту здійснення, описується пристрій, який включає в себе засіб для ідентифікації щонайменше одного фізичного каналу, який повинен прийматися у суперкадрі, що складається з множини часових інтервалів, засіб для визначення щонайменше двох часових інтервалів, розподілених кожному фізичному каналу, засіб для визначення схем кодування і модуляції, що використовуються для кожного фізичного каналу, засіб для демультиплексування прийнятих даних для кожного фізичного каналу щонайменше з двох часових інтервалів, розподілених цьому фізичному каналу, і засіб для обробки прийнятих даних для кожного фізичного каналу на основі схем кодування і модуляції, що використовуються для цього фізичного каналу. Нижче детально описані різні аспекти і варіанти здійснення даного винаходу. Фіг.1 показує безпровідну систему зв'язку. Фіг.2 показує ілюстративну 4-рівневу структуру суперкадру. Фіг.3 показує мультиплексування W-CDMA і OFDM у кадрі. Фіг.4 показує розподіл часових інтервалів у суперкадрі для E-MBMS. Фіг.5 показує обробку даних для E-MBMS. Фіг.6 ілюструє обробку і передачу транспортного блоку по фізичному каналу для E-MBMS у суперкадрі. Фіг.7 показує передачу транспортних блоків по двох фізичних каналах для Е-MBMS. Фіг.8 показує процес передачі даних у суперкадрі. Фіг.9 показує структурну схему базової станції і термінала. Фіг.10 показує обробку даних для W-CDMA. Фіг.11 показує пристрій кодування із застосуванням турбокодера. Слово "ілюстративний" використовується у даному описі у значенні "такий, що служить як приклад, окремий випадок або ілюстрація". Будьякий варіант здійснення, викладений у даному 11 описі як "ілюстративний", не повинен обов'язково розглядатися як переважний або більш вигідний по відношенню до інших варіантів здійснення. Фіг.1 показує безпровідну систему 100 зв'язку з множиною базових станцій 110 і множиною терміналів 120. Базова станція є, як правило, стаціонарною станцією, яка встановлює зв'язок з терміналами і може також іменуватися як Вузол В, пункт доступу, базова приймально-передавальна підсистема (БПП), або з використанням якої-небудь іншої термінології. Кожна базова станція 110 забезпечує зону покриття зв'язком для конкретного географічного району. Термін "стільник" може стосуватися базової станції і/або її зони покриття, в залежності від контексту, в якому термін використовується. Термінали 120 можуть бути розосереджені по всій системі. Термінал може бути стаціонарним або мобільним і може також іменуватися як мобільна станція, безпровідний пристрій, абонентське обладнання, термінал користувача, абонентський модуль або з використанням якоїнебудь іншої термінології. Терміни "термінал" і "користувач" використовуються у даному описі взаємозамінно. Термінал може не встановлювати зв'язок з жодною базовою станцією або встановлювати зв'язок з однією або множиною базових станцій по низхідній лінії зв'язку і/або висхідній лінії зв'язку у будь-який даний момент часу. Під низхідною лінією зв'язку (або прямою лінією зв'язку) розуміється лінія зв'язку від базових станцій до терміналів, а під висхідною лінією зв'язку (або зворотною лінією зв'язку) розуміється лінія зв'язку від терміналів до базових станцій. Методи передачі даних, викладені у даному описі, можуть використовуватися для різних методів радіозв'язку, таких, як W-CDMA, cdma2000, IS856, інші версії CDMA, Мультиплексування з Ортогональним Частотним розділенням (OFDM), FDMA з перемежовуванням (IFDMA) (який також називають Розподіленим FDMA), Локалізований FDMA (LFDMA) (який також називають Вузькосмуговим FDMA або Класичним FDMA), Глобальна Система Мобільного Зв'язку (GSM), пряме розширення спектра послідовністю (DSSS), розширення спектра зі стрибкоподібною зміною частоти (FHSS) і так далі. W-CDMA і cdma2000 використовують CDMA з прямою послідовністю (DS-CDMA) для спектрального розширення вузькосмугового сигналу по всій ширині смуги системи. OFDM, IFDMA і LFDMA є методами радіозв'язку з множиною несучих, які ефективно розділяють повну ширину смуги системи на множину (S) ортогональних частотних піддіапазонів. Ці піддіапазони також називають тонами, піднесучими, елементами дискретизації і частотними каналами. Кожний піддіапазон стосується відповідної піднесучої, яка може бути модульована даними. OFDM передає символи модуляції у частотній області по всіх S піддіапазонах або їх підмножині. IFDMA передає символи модуляції у часовій області по піддіапазонах, які рівномірно розосереджені серед S піддіапазонів. LFDMA передає символи модуляції у часовій області і, як правило, у суміжних піддіапазонах. Використання OFDM для одноадресних, групових і широкомовних передач можна також розглядати як різні ме 92323 12 тоди радіозв'язку. Список методів радіозв'язку, наведений вище, не є вичерпним, і можуть, крім того, використовуватися методи передачі даних для інших методів радіозв'язку, не згаданих вище. Для ясності викладення, нижче більш конкретно описані методи передачі даних для W-CDMA і OFDM. Фіг.2 показує ілюстративну 4-рівневу структуру 200 суперкадру, який може використовуватися для передачі даних, пілот-сигналу і сигналізації у системі 100. Часова шкала передачі даних розділена на суперкадри, причому кожний суперкадр має заздалегідь задану часову тривалість, наприклад, приблизно одну секунду. Для варіанту здійснення, показаного на Фіг.2, кожний суперкадр включає в себе (1) поле заголовка для пілот-сигналу мультиплексування з часовим розділенням (TDM) і службової/керуючої інформації і (2) поле даних для даних трафіку і пілот-сигналу мультиплексування з частотним розділенням (FDM). Пілот-сигнал TDM може використовуватися для синхронізації, наприклад, виявлення суперкадру, оцінки погрішності частоти і встановлення синхронізації. Пілотсигнали TDM і FDM можуть використовуватися для оцінки каналу зв'язку. Службова інформація для кожного суперкадру може переносити різні параметри для передач даних, надісланих у цьому суперкадрі, наприклад, часові інтервали і схеми кодування і модуляції, що використовуються для кожної передачі даних. Поле даних кожного суперкадру розділяється на K зовнішніх кадрів рівного розміру, щоб полегшити передачу даних, де K>1. Кожний зовнішній кадр розділяється на N кадрів, а кожний кадр додатково розділяється на Т часових інтервалів, де N>1 і Т>1. Кожний зовнішній кадр, таким чином, включає в себе M=N T часових інтервалів, яким призначені індекси від 1 до М. Взагалі, суперкадр може включати в себе будь-яке число зовнішніх кадрів, кадрів і часових інтервалів. Суперкадр, зовнішній кадр, кадр і часовий інтервал можуть також іменуватися з використанням будь-якої іншої термінології. Фіг.3 показує ілюстративне мультиплексування W-CDMA і OFDM у кадрі для системи дуплексного зв'язку з часовим розділенням (TDD). Взагалі, кожний часовий інтервал у кадрі може використовуватися або для низхідної лінії зв'язку (DL) або для висхідної лінії зв'язку (UL). Часовий інтервал, що використовується для низхідної лінії зв'язку, називається інтервалом низхідної лінії зв'язку, а часовий інтервал, що використовується для висхідної лінії зв'язку, називається інтервалом висхідної лінії зв'язку. Будь-який метод радіозв'язку (наприклад, W-CDMA або OFDM) може використовуватися для кожного часового інтервалу. Часовий інтервал, що використовується для W-CDMA, називається WCDMA-інтервалом, а часовий інтервал, що використовується для OFDM, називається OFDMінтервалом. Часовий інтервал, що використовується для низхідної лінії зв'язку з OFDM, називається E-MBMS-інтервалом. Для прикладу, показаного на Фіг.З, часовий інтервал 1 є W-CDMAінтервалом низхідної лінії зв'язку, часові інтервали 2-6 є Е-MBMS-інтервалами, часовий інтервал 7 є 13 92323 W-CDMA-інтервалом висхідної лінії зв'язку і часові інтервали 8-15 є E-MBMS-інтервалами. Для кожного W-CDMA-інтервалу низхідної лінії зв'язку, дані для одного або більше фізичних каналів можуть бути передані по каналах з різними ортогональними послідовностями зі змінним коефіцієнтом розподілу (OVSF), спектрально розширені кодами скремблювання, об'єднані у часовій області і передані у всьому W-CDMA-інтервалі. Для кожного E-MBMS-інтервалу може генеруватися L OFDMсимволів для даних, які повинні передаватися у цьому E-MBMS-інтервалі, де L>1. Наприклад, три OFDM-символи можуть передаватися у кожному E-MBMS-інтервалі, і кожний OFDM-символ може мати тривалість близько 220 мікросекунд (мкс). Для системи дуплексного зв'язку з частотним розділенням (FDD), яка відповідає вимогам WCDMA і OFDM, низхідна лінія зв'язку і висхідна лінія зв'язку передаються одночасно в окремих діапазонах частот. Кожний часовий інтервал у низхідній лінії зв'язку може використовуватися для WCDMA або OFDM. Фіг.2 і 3 показують ілюстративну структуру суперкадру. Методи передачі даних, викладені у даному описі, можуть використовуватися з іншими структурами суперкадру і для систем, що використовують інші методи радіозв'язку. 14 Таблиця 1 показує три ілюстративних варіанти для структури суперкадру, показаної на Фіг.2 і 3. У цих варіантах поле заголовка для пілот-сигналу TDM і службової інформації займає 40 мілісекунд (мс), кожний суперкадр включає в себе чотири зовнішніх кадри (K=4), кадри і часові інтервали відповідають вимогам W-CDMA, і два часових інтервали у кожному кадрі зарезервовані для WCDMA. Для W-CDMA, кожний кадр має тривалість 10мс і включає в себе 15 часових інтервалів (Т=15), кожний часовий інтервал має тривалість 0,667мс і включає в себе 2560 кодових елементів (елементарних сигналів), і кожний елементарний сигнал має тривалість 0,26 мікросекунд (мкс) при ширині смуги пропускання 3,84МГц. Число часових інтервалів у зовнішньому кадрі (М) дорівнює числу часових інтервалів у кадрі (Т), помноженому на число кадрів у зовнішньому кадрі (N), або M=TxN. Максимальне число E-MBMS-інтервалів у зовнішньому кадрі (V) дорівнює максимальному числу EMBMS-інтервалів у кадрі (13), помноженому на число кадрів у зовнішньому кадрі (N), або V=13xN. Інші структури кадрів з іншими значеннями для K, N, Т, М і V також можуть використовуватися і входять в об'єм даного винаходу. Таблиця 1 Параметри Тривалість суперкадру Тривалість пілот-сигналу TDM і службової інформації Тривалість зовнішнього кадру Тривалість кадру Число кадрів у зовнішньому кадрі Число часових інтервалів у кадрі Число часових інтервалів у зовнішньому кадрі Максимальне число E-MBMS-інтервалів у зовнішньому кадрі Варіант 1 кадру 1320мс Варіант 2 кадру 1280мс Варіант 3 кадру 1000мс 40мс 40мс 40мс 320мс 10мс N=32 Т=15 310мс 10мс N=31 Т=15 240мс 10мс N=24 Т=15 М=480 М=465 М=360 V=416 V=403 V=312 Кожний зовнішній кадр включає в себе М часових інтервалів, які можуть використовуватися для W-CDMA і OFDM, як показано на Фіг.2. Нуль, один або множина часових інтервалів (наприклад, два часових інтервали у кожному кадрі) можуть бути зарезервовані для W-CDMA. Нерезервовані часові інтервали можуть бути розподілені для WCDMA і OFDM різними методами і базуючись на різних факторах, таких, як завантаження системи, вимоги до використання і так далі. Фіг.4 показує варіант здійснення для розподілу часових інтервалів у суперкадрі для E-MBMS. Для цього варіанту здійснення, кожний часовий інтервал, який не зарезервований для W-CDMA, може використовуватися як E-MBMS-інтервал. Для прикладу, показаного на Фіг.4, два часових інтервали у кадрі 1 зовнішнього кадру 1 розподіляються для E-MBMS, один часовий інтервал у кадрі 2 розподіляється для E-MBMS, і так далі, і три часових інтервали у кадрі N розподіляються для E-MBMS. EMBMS-інтервалам у кожному зовнішньому кадрі можуть бути призначені послідовні індекси від 1 до Q, де Q являє собою число Е-MBMS-інтервалів в одному зовнішньому кадрі. Нерезервовані часові інтервали також можуть бути розподілені для EMBMS по-іншому. Наприклад, N кадрів у кожному зовнішньому кадрі даного суперкадру можуть складатися з однакового набору E-MBMSінтервалів так, щоб кожний кадр складався з EMBMS-інтервалів з однаковими індексами інтервалів. Тоді число E-MBMS-інтервалів у кожному зовнішньому кадрі (Q) дорівнює числу E-MBMSінтервалів у кадрі (G), помноженому на число кадрів у зовнішньому кадрі (N), або Q=GxN. Система може визначати фізичні канали, щоб сприяти передачі даних. Фізичний канал є засобом для передачі даних на фізичному рівні і може також називатися каналом фізичного рівня, каналом трафіку, каналом передачі і так далі. Фізичний канал, який передається по низхідній лінії зв'язку, що використовує OFDM, називається фізичним EMBMS-каналом. Фізичні E-MBMS-канали можуть 15 використовуватися для передачі різних типів даних (наприклад, даних групової передачі, даних широкомовної передачі, керуючих даних і так далі) і можуть використовуватися для різних послуг (наприклад, E-MBMS). Даний фізичний Е-MBMSканал може передаватися або не передаватися у даному суперкадрі. У варіанті здійснення, фізичному E-MBMSканалу, який передається у даному суперкадрі, розподіляється щонайменше один часовий інтервал щонайменше в одному кадрі кожного зовнішнього кадру у суперкадрі. Для цього варіанту здійснення, фізичний E-MBMS-канал має однаковий розподіл часових інтервалів і кадрів для всіх K зовнішніх кадрів суперкадру. Наприклад, фізичному E-MBMS-каналу може бути розподілений часовий інтервал t у кадрі n кожного зовнішнього кадру у суперкадрі. У цьому прикладі, фізичному EMBMS-каналу розподілено загалом K часових інтервалів, які рівновіддалені один від одного на М часових інтервалів. Для цього варіанту здійснення, фізичному E-MBMS-каналу розподіляється число інтервалів, кратне мінімальному розподілу інтервалів. Цей мінімальний розподіл інтервалів являє собою один часовий інтервал у кожному зовнішньому кадрі суперкадру. Якщо фізичному E-MBMSканалу розподілено число інтервалів, кратне мінімальному розподілу інтервалів, то множина часових інтервалів у кожному зовнішньому кадрі можуть бути суміжними один одному або розосередженими по зовнішньому кадру. Варіант здійснення з розподілом інтервалів, описаний вище, забезпечує різні переваги. Поперше, успішно виконується часове рознесення, оскільки часові інтервали, розподілені фізичному E-MBMS-каналу, розосереджуються по суперкадру і розділені М часовими інтервалами. По-друге, розподіл часових інтервалів фізичним E-MBMSканалам спрощується завдяки структурованому методу розподілу часових інтервалів фізичним EMBMS-каналам. По-третє, розподіл інтервалів може бути проведений при малому об'ємі службової інформації. По-четверте, розподіл цілого часового інтервалу фізичному E-MBMS-каналу спрощує обробку (наприклад, кодування і модуляцію) на базовій станції і терміналі для фізичного E-MBMSканалу. Однак часові інтервали також можуть бути розподілені фізичним E-MBMS-каналам по-іншому (наприклад, множина фізичних E-MBMS-каналів може спільно використовувати один часовий інтервал або один OFDM-символ), що входить в об'єм даного винаходу. У варіанті здійснення, фізичний E-MBMSканал, який передається у даному суперкадрі, обробляється на основі схем кодування і модуляції, вибраних для цього фізичного E-MBMS-каналу для суперкадру. Схеми кодування і модуляції для фізичного E-MBMS-каналу залишаються постійними для всієї тривалості суперкадру, але можуть змінюватися від суперкадру до суперкадру. У варіанті здійснення, фізичний E-MBMS-канал має пропускну здатність, що настроюється, яка може змінюватися від суперкадру до суперкадру. Пропускна здатність фізичного E-MBMS-каналу визначається (1) числом часових інтервалів, роз 92323 16 поділених фізичному E-MBMS-каналу і (2) числом інформаційних бітів, які можуть передаватися по фізичному E-MBMS-каналу в одному суперкадрі з мінімальним розподілом інтервалів. Пропускна здатність, що настроюється, може використовуватися для підтримки кодуючих/декодуючих пристроїв (кодеків) (наприклад, кодеки аудіосигналів, кодеки відеосигналів і так далі) зі змінною швидкістю кодування, що застосовуються для кодування вихідних даних, щоб генерувати інформаційні біти для фізичного E-MBMS-каналу. Пропускна здатність, що настроюється, також може використовуватися для узгодження об'єму даних, який може передаватися для широкомовної передачі, з покриттям для широкомовної передачі. У варіанті здійснення, один транспортний блок передається по фізичному Е-MBMS-каналу у суперкадрі при мінімальному розподілі інтервалів. Розмір транспортного блоку є таким, що настроюється, і впливає на пропускну здатність фізичного EMBMS-каналу. Схеми кодування і модуляції вибираються так, щоб транспортний блок міг передаватися у часових інтервалах при мінімальному розподілі інтервалів. Множина транспортних блоків може передаватися по фізичному E-MBMSканалу у суперкадрі, якщо фізичному E-MBMSканалу розподілене число інтервалів, кратне мінімальному розподілу інтервалів. Фіг.5 показує варіант здійснення обробки даних для E-MBMS. Для ясності, Фіг.5 показує обробку для фізичного E-MBMS-каналу. Фіг.6 ілюструє обробку і передачу даних для одного транспортного блоку 610 по фізичному EMBMS-каналу в одному суперкадрі. Нижче описується обробка транспортного блоку з посиланнями на Фіг.5 і 6. Транспортний блок 610 може кодуватися зовнішнім блоковим кодом, наприклад, (n, k) кодом Ріда-Соломона, (етап 512) для генерування зовнішньо-кодованого блоку 612, що вміщує дані та контрольне число. Блокове кодування може виконуватися вибірково. Якщо блокове кодування опущене, зовнішньо-кодований блок 612 просто вміщує дані, наявні у транспортному блоці 610. Кодова швидкість зовнішнього коду дорівнює R0=k/n, де k і n є параметрами зовнішнього коду. Генерується (етап 514) значення циклічного надмірного коду (CRC) на основі даних і контрольного числа, наявних у зовнішньо-кодованому блоці 612, і приєднується до зовнішньо-кодованого блоку для формування форматованого блоку 614. Значення CRC використовується терміналом, щоб перевірити, правильно або помилково декодований транспортний блок. Крім того, замість CRC можуть використовуватися інші коди виявлення помилок. Форматований блок 614 може бути розділений (етап 516) на один або множину кодових блоків рівного розміру, наприклад, на два кодових блоки 616а і 616b на Фіг.6. Потім кожний кодовий блок 616 кодується внутрішнім кодом (етап 518) для генерування кодованого блоку 618. Внутрішній код може бути турбокодом, згортковим кодом, кодом низької щільності з контролем парності (LDPC), яким-небудь іншим кодом або їх комбінацією. Внутрішній код може мати фіксовану кодову швидкість 17 І/Rb і може генерувати Rb кодових бітів для кожного вхідного біта. Наприклад, внутрішній код може бути турбокодом з кодовою швидкістю 1/3, який генерує три кодових біти для кожного вхідного біта. Потім виконується (етап 520) узгодження швидкостей (наприклад, методом виключення бітів) відповідно до параметрів узгодження швидкостей, наданих більш високим рівнем, для збереження необхідного числа кодових бітів для кожного кодованого блоку і відкидання інших кодових бітів. Кодова швидкість Rі внутрішнього коду визначається фіксованою кодовою швидкістю і узгодженням швидкостей. Кодові біти, що залишилися, для кожного кодованого блоку скремблюються (етап 522) з послідовністю псевдовипадкових чисел (ПВЧ) для рандомізації. Потім рандомізовані біти для кожного кодованого блоку перемежовуються або переупорядковуються (етап 524) для генерування обробленого блоку 624. Перемежовування забезпечує часове рознесення. Після цього оброблені блоки 624а і 624b розділяються на K вихідних блоків, наприклад, на чотири вихідних блоки 626а, 626b, 626с, і 626d на Фіг.6, по одному вихідному блоку для кожного зовнішнього кадру. Ці чотири вихідних блоки відображаються на фізичний E-MBMS-канал (етап 526). Біти у кожному вихідному блоці відображаються на символи модуляції на основі схеми модуляції, вибраної для фізичного E-MBMS-каналу. Відображення символів може бути досягнуте за допомогою (1) групування наборів з В бітів для формування В-бітових двійкових чисел, де В=2 для QPSK (квадратурна фазова модуляція), В=4 для 16-кратної QAM (квадратурна амплітудна модуляція), і В=6 для 64-кратної QAM, і (2) відображення кожного В-бітового двійкового числа у точку на сигнальній сукупності для вибраної схеми модуляції. Чотири блоки символів модуляції передаються у чотирьох часових інтервалах, розподілених фізичному E-MBMS-каналу у чотирьох зовнішніх кадрах. Передача транспортного блоку у K (наприклад, чотирьох) часових інтервалах, які рівномірно розосереджені по суперкадру, може забезпечити часове рознесення. Інтервал передачі даних (ІПД) для транспортного блоку являє собою один суперкадр, що може дорівнювати приблизно одній секунді. Цей ІПД, як правило, набагато довший, ніж інтервал когерентності безпровідного каналу зв'язку. Значить, транспортний блок займає множину інтервалів когерентності і, ймовірно, може враховувати різні умови каналу зв'язку. Передача транспортних блоків у K пакетних сигналах у суперкадрі полегшує прийом даних і може знизити витрату енергії батареї. Термінал може періодично активізуватися для прийому пакетного сигналу у кожному зовнішньому кадрі і може не діяти між пакетними сигналами, щоб зберегти енергію батареї. Кожний пакетний сигнал передається в одному часовому інтервалі і може мати тривалість близько 0,667мс. На відміну від цього, транспортний блок для W-CDMA може передаватися безперервно протягом ІПД тривалістю 80мс. Більш короткий ІПД для W-CDMA приводить до меншого часового рознесення. Крім того, безперервна передача транс 92323 18 портного блоку у W-CDMA може привести до більш високого витрачання ресурсу батареї, оскільки термінал активний протягом всього ІПД тривалістю 80мс (що набагато довше, ніж 4x0,667мс) для прийому транспортного блоку. У варіанті здійснення, розмір транспортного блоку для фізичного E-MBMS-каналу є таким, що настроюється, і задається числом інформаційних бітів. Число символів модуляції, які можуть передаватися по фізичному E-MBMS-каналу при мінімальному розподілі інтервалів, може бути встановлене при проектуванні системи. Для кожного розміру транспортного блоку, схеми кодування і модуляції вибираються так, щоб всі інформаційні біти у транспортному блоці могли передаватися у символах модуляції, доступних при мінімальному розподілі інтервалів. Кожний розмір транспортного блоку співвідноситься зі спектральною ефективністю, яка може бути задана в одиницях інформаційних бітів на символ модуляції. Спектральна ефективність (Seff), приблизно дорівнює кодовій швидкості зовнішнього коду (R0), помноженій на кодову швидкість внутрішнього коду (Rі), помноженій на число бітів у символах модуляції (В), або Seff=R0 Rі B=R B, де R є сумарною кодовою швидкістю, і являє собою добуток кодової швидкості зовнішнього коду і кодової швидкості внутрішнього коду, або R=R0 Rі. Апроксимація у спектральній ефективності обумовлена тим, що CRC не береться до уваги. Кодування і модуляція можуть виконуватися різними методами. У варіанті здійснення підтримується ряд кодових швидкостей для зовнішнього коду, і одна з підтримуваних кодових швидкостей зовнішнього коду вибирається для кожного транспортного блоку. Підтримувані кодові швидкості зовнішнього коду можуть включати в себе кодову швидкість зовнішнього коду, що дорівнює 1,0, що означає, що зовнішній код опущений. Також підтримується ряд схем модуляції, і одна з підтримуваних схем модуляції вибирається для кожного транспортного блоку. Для даного розміру транспортного блоку, кодова швидкість внутрішнього коду і схема модуляції вибираються для кожної кодової швидкості зовнішнього коду так, щоб транспортний блок міг передаватися у доступних символах модуляції. Схема може підтримувати ряд форматів транспортних блоків (ТБ), які можуть також визначатися як режими, швидкості, розміри транспортних блоків, і так далі. Кожний підтримуваний формат ТБ може бути співвіднесений з конкретною швидкістю передачі даних, конкретною спектральною ефективністю, конкретною кодовою швидкістю внутрішнього коду, конкретною схемою модуляції, конкретним розміром транспортного блоку і конкретним числом кодових блоків. Кодова швидкість зовнішнього коду може задаватися незалежно. Вибір кодової швидкості зовнішнього коду впливає на параметри формату ТБ, такі, як кодова швидкість внутрішнього коду, схема модуляції і число кодових блоків. Таблиця 2 показує ілюстративний набір форматів ТБ для варіанту 2 кадру у Таблиці 1. У Таблиці 2 передбачається, що мінімальним розподі 19 92323 лом інтервалів є чотири часових інтервали у суперкадрі. Додатково, у таблиці 2 передбачається, що 2331 символ модуляції може передаватися у кожному часовому інтервалі, наприклад, 777 символів модуляції/ОFDM-символ х три OFDMсимволи/часовий інтервал. Це може бути досягнуто з використанням структури із загальним числом 1024 піддіапазонів, 136 охоронних піддіапазонів, 888 використовуваних піддіапазонів, 128 піддіапазонів для пілот-сигналів, розосереджених по всіх 1024 піддіапазонах, 777 використовуваних піддіапазонів даних і 111 використовуваних піддіапазонів пілот-сигналів. Підтримуваними кодовими шви 20 дкостями зовнішнього коду є (16, 16), (16, 14) і (16, 12), а підтримуваними схемами модуляції є QPSK, 16-QAM і 64-QAM. Для кожного розміру транспортного блоку, кодова швидкість внутрішнього коду і схема модуляції вибираються для кожної відмінної кодової швидкості зовнішнього коду, щоб досягти необхідної спектральної ефективності для цього розміру транспортного блоку. Для даного розміру транспортного блоку і схеми модуляції кодова швидкість внутрішнього коду збільшується у міру того, як зменшується кодова швидкість зовнішнього коду. Таблиця 2 1 Швидкість передачі даних (Кбіт/с) 4 2 8 2560 1,10 3 16 5120 2,20 4 20 6400 2,75 Формат ТБ Розмір ТБ (біт) Спектральна ефективність 1280 0,55 Кодова швидРозмір Кодова Число кість зовнішкодових швидкість Схема мокодових нього коду блоків зовнішнього дуляції блоків (n,k) (без CRC) коду 1 1296 0,2780 QPSK (16, 14) 1 1480 0,3175 QPSK (16, 12) 1 1728 0,3707 QPSK 1 2576 0,5526 QPSK (16, 14) 1 2944 0,3157 16-QAM (16, 12) 1 3432 0,3681 16-QAM 2 2568 0,5508 16-QAM (16, 14) 2 2936 0,4198 64-QAM (16, 12) 2 3424 0,4896 64-QAM 2 3208 0,4587 64-QAM (16, 14) 2 3668 0,5245 64-QAM (16. 12) 2 4276 0,6115 64-QAM Таблиця 3 показує ілюстративний набір форматів ТБ для варіанту 3 кадру у Таблиці 1. Таблиця 3 Формат ТБ 1 2 3 4 5 6 Швидкість Кодова швидРозмір Кодова Число передачі Розмір ТБ Спектральна кість зовнішкодових швидкість Схема мокодових даних (біт) ефективність нього коду блоків зовнішнього дуляції блоків (Кбіт/с) (n,k) (без CRC) коду 4 1000 0,43 1 1016 0,2179 QPSK (16, 14) 1 1160 0,2488 QPSK (16, 12) 1 1352 0,2900 QPSK 8 2000 0,86 1 2016 0,4324 QPSK (16, 14) 1 2304 0,4942 QPSK (16, 12) 1 2688 0,2883 16-QAM 12 3000 1,29 1 3016 0,3235 16-QAM (16, 14) 1 3456 0,3707 16-QAM (16, 12) 1 4016 0,4307 16-QAM 16 4000 1,72 1 4016 0,4307 16-QAM (16, 14) 1 4592 0,4925 16-QAM (16, 12) 2 2676 0,3827 64-QAM 20 5000 2,15 1 5016 0,3586 64-QAM (16, 14) 2 2868 0,4101 64-QAM (16, 12) 2 3344 0,4782 64-QAM 24 6000 2,57 2 3008 0,4301 64-QAM (16, 14) 2 3440 0,4919 64-QAM (16, 12) 2 4008 0,5731 64-QAM Таблиці 2 і 3 показують деякі ілюстративні формати ТБ і кодові швидкості зовнішнього коду. Вза галі, може використовуватися будь-яке число форматів ТБ і кодових швидкостей зовнішнього коду. 21 Формат ТБ також може бути співвіднесений з будь-яким набором параметрів. Турбокод і код Ріда-Соломона (n, k) можуть застосовуватися як внутрішній код і зовнішній код, відповідно, для збирання даних часового рознесення і поліпшення функціональних характеристик. Теоретично переважно виконувати турбокодування по всьому ІПД, який є одним суперкадром для фізичного Е-MBMS-каналу. Турбокод може використовуватися самостійно без зовнішнього коду і, при достатньому перемежовуванні, допускає застосування часового рознесення у системі. Однак, з практичної точки зору, звичайно існують обмеження, що накладаються розміром буферного регістра декодуючого пристрою. У цих випадках, довжина кодованих турбокодом блоків/пакетів може бути обмежена (наприклад, приблизно до 5000 біт), і дані часового рознесення можуть бути накопичені з використанням зовнішнього коду. Зовнішній код може використовуватися або не використовуватися для яких-небудь заданих фізичних ЕMBMS-каналів у будь-якому заданому суперкадрі. Основною задачею зовнішнього коду є сприяння накопиченню даного часового рознесення. Накопичення даних часового рознесення додатково полегшується за допомогою структури суперкадру, показаної на Фіг.2, оскільки транспортний блок передається у K пакетних сигналах, які розподілені по всьому суперкадру, і значить, мають порівняно довгий ІПД. Фіг.7 показує передачу транспортних блоків різного розміру по двох фізичних E-MBMS-каналах х і у в одному суперкадрі. Для прикладу, показаного на Фіг.1, малий транспортний блок (наприклад, 1000 біт) передається по фізичному Е-MBMS каналу х і кодується на основі кодових швидкостей зовнішнього і внутрішнього кодів, придатних для цього транспортного блоку для генерування єдиного кодованого блоку. Цей кодований блок додатково обробляється і модулюється на основі придатної схеми модуляції (наприклад, QPSK) для генерування чотирьох вихідних блоків, які передаються у чотирьох часових інтервалах, розподілених фізичному E-MBMS-каналу х. Більший транспортний блок (наприклад. 4000 біт) передається по фізичному E-MBMS-каналу у і кодується на основі кодових швидкостей зовнішнього і внутрішнього кодів, придатних для цього транспортного блоку, для генерування двох кодованих блоків. Ці кодовані блоки додатково обробляються і модулюються на основі придатної схеми модуляції (наприклад, 64-QAM) для генерування чотирьох вихідних блоків, які передаються у чотирьох часових інтервалах, розподілених фізичному E-MBMS-каналу у. Як показано на Фіг.7, для фізичних E-MBMSканалів х і у досягаються різні пропускні здатності, навіть не зважаючи на те, що обом фізичним EMBMS-каналам розподілене мінімальне число часових інтервалів. Схема кодування і модуляції, викладена у даному описі, допускає використання різних швидкостей передачі даних або розмірів транспортних блоків для фізичного E-MBMS-каналу при мінімальному розподілі інтервалів, як показано на Фіг.7. Ця гнучкість пропускної здатності дозволяє фізич 92323 22 ному E-MBMS-каналу підтримувати змінні швидкості кодеків для мультимедійних даних, переданих по фізичному E-MBMS-каналу зв'язку. Також ця гнучкість пропускної здатності передбачає узгодження продуктивності джерела інформації із зоною обслуговування при мінімальному розподілі інтервалів. Схема кодування і модуляції також підтримує постійну швидкість передачі даних для фізичного Е-MBMS-каналу незалежно від того, (1) чи використовується зовнішній код, і від (2) вибраної кодової швидкості зовнішнього коду. Постійна швидкість передачі даних спрощує розподіл системних ресурсів потокам на більш високому рівні. Зовнішній код може додатково використовуватися для накопичення даних часового рознесення. Може підтримуватися невелике число кодових швидкостей зовнішніх кодів, щоб спростити блокове кодування. Таблиці 2 і 3 і Фіг.5 і 6 показують ілюстративний варіант здійснення для виконання кодування і модуляції. Кодування і модуляція також можуть виконуватися іншими методами. Наприклад, транспортний блок може бути розділений на K кодових блоків, які можуть передаватися у K часових інтервалах для K зовнішніх кадрів суперкадру, по одному кодовому блоку у кожному часовому інтервалі. Інформаційні біти для транспортного блоку можуть передаватися у кодовому блоці 1 і можливо у кодовому блоці 2. Кожний кодовий блок, що залишився, може містити додаткову резервну інформацію. Термінал, що сприймає хороші умови каналу, може декодувати транспортний блок на основі менш ніж K кодових блоків, і може переходити у режим очікування до наступного суперкадру. Для кодової швидкості зовнішнього коду (16, 12), біти парності, генеровані блоковим кодом, можуть бути передані в останньому кодовому блоці, який передається в останньому зовнішньому кадрі. Терміналу не потрібно приймати цей кодовий блок, якщо транспортний блок вже правильно декодований, і може знаходитися у режимі очікування протягом останнього зовнішнього кадру. У варіанті здійснення, фізичний E-MBMS-канал може передаватися з використанням або за відсутності багаторівневого кодування, яке звичайно називають ієрархічним кодуванням. Багаторівневе кодування може використовуватися для передачі основного потоку і потоку розширення по одному фізичному E-MBMS-каналу. Основний потік може нести інформацію, призначену для всіх терміналів у межах покриття широкомовною передачею, а потік розширення може нести додаткову інформацію, призначену для терміналів, що сприймають кращі умови каналу. При багаторівневому кодуванні основний потік кодується на основі кодових швидкостей зовнішніх і внутрішніх кодів, вибраних для основного потоку, а потік розширення кодується на основі кодових швидкостей зовнішніх і внутрішніх кодів, вибраних для потоку розширення. Кодовані дані для цих двох потоків можуть бути незалежно відображені у символи модуляції, які можуть відповідно масштабуватися і об'єднуватися для генерування вихідних символів для передачі по фізичному E-MBMS-каналу. Як альтерна 23 тива, кодовані дані для цих двох потоків можуть бути спільно відображені у символи модуляції на основі сигнальної сукупності для загальної схеми модуляції. У будь-якому випадку, символи, що одержують у результаті, передаються по фізичному Е-MBMS-каналу. Основний потік звичайно передається з використанням більшої потужності передачі і/або більш стійких кодових швидкостей зовнішніх і внутрішніх кодів, щоб забезпечити прийом всіма терміналами. Потік розширення може бути переданий з використанням меншої потужності передачі і/або менш стійких кодових швидкостей зовнішніх і внутрішніх кодів. Термінал може обробити прийнятий сигнал і відновити основний потік, переданий по фізичному E-MBMS-каналу. Потім термінал може оцінити перешкоду, викликану основним потоком, відняти оцінену перешкоду з прийнятого сигналу і обробити одержаний сигнал без перешкоди для відновлення потоку розширення. Фіг.8 показує процес 800 передачі даних у суперкадрі. Фізичні E-MBMS-канали, які повинні передаватися у суперкадрі, спочатку ідентифікуються (етап 812). Часові інтервали у суперкадрі розподіляються фізичним E-MBMS-каналам (етап 814). Кожному фізичному E-MBMS-каналу може бути розподілене число інтервалів, кратне мінімальному розподілу інтервалів, що може дорівнювати K часовим інтервалам для K зовнішніх кадрів суперкадру. Визначаються пропускна здатність або розмір транспортного блоку для кожного фізичного E-MBMS-каналу, наприклад, на основі об'єму даних для передачі і/або необхідного покриття фізичного E-MBMS-каналу (етап 816). Схеми кодування і модуляції для кожного фізичного E-MBMSканалу вибираються на основі розміру транспортного блоку для фізичного E-MBMS-каналу (етап 818). Дані для кожного фізичного E-MBMS-каналу обробляються на основі схем кодування і модуляції, вибраних для фізичного каналу. Ця обробка може включати в себе вибіркове кодування даних для кожного фізичного E-MBMS-каналу на основі кодової швидкості зовнішнього коду, наприклад, для коду Ріда-Соломона (етап 820), і додаткове кодування зовнішньо-закодованих даних на основі кодової швидкості внутрішнього коду, наприклад, для турбокоду, для генерування кодованих даних для фізичного E-MBMS-каналу (етап 822). Кодова швидкість зовнішнього коду і кодова швидкість внутрішнього коду для кожного фізичного ЕMBMS-каналу визначаються повною кодовою швидкістю для фізичного E-MBMS-каналу. Кодовані дані для кожного фізичного E-MBMS-каналу відображаються у символи модуляції на основі схеми модуляції для фізичного E-MBMS-каналу (етап 824). Символи модуляції для кожного фізичного E-MBMS-каналу додатково обробляються (наприклад, OFDM-модулюються) і мультиплексуються у часові інтервали, розподілені фізичному E-MBMS-каналу (етап 826). Дані, які повинні передаватися з використанням іншого методу радіозв'язку (наприклад, W-CDMA), також обробляються (наприклад, кодуються, перемежовуються і модулюються) (етап 828) і мультиплексуються у часові 92323 24 інтервали, розподілені для цього методу радіозв'язку (етап 830). Фіг.9 показує структурну схему варіанту здійснення базової станції 110 і термінала 120. У базовій станції 110, пристрій 910 обробки даних передачі приймає і обробляє дані потоку, які повинні передаватися відповідно до W-CDMA, і генерує кодовані дані для W-CDMA. Пристрій 912 WCDMA-модуляції обробляє кодовані W-CDMA-дані і генерує W-CDMA-сигнал для кожного W-CDMAінтервалу. Обробка пристроєм 912 W-CDMAмодуляції включає в себе (1) перетворення кодованих даних для кожного фізичного W-CDMAканалу у символи модуляції, (2) передачу по каналах символів модуляції для кожного фізичного каналу з ортогональною послідовністю, (3) скремблювання переданих по каналах символів для кожного фізичного каналу зв'язку з кодами скремблювання, і (4) масштабування і підсумовування скрембльованих даних для всіх фізичних каналів зв'язку. Пристрій 920 обробки даних передачі приймає і обробляє дані потоку, які повинні передаватися з використанням OFDM, і генерує символи даних і пілот-сигналів. Пристрій 920 обробки даних може бути реалізований, як показано на Фіг.5. Пристрій 922 OFDM-модуляції виконує OFDM-модуляцію для символів даних і пілотсигналів. генерує OFDM-символи і формує OFDMсигнал для кожного E-MBMS-інтервалу. Мультиплексор 924 мультиплексує W-CDMA-сигнали у WCDMA-інтервали, мультиплексує OFDM-сигнали в E-MBMS-інтервали, і забезпечує вихідний сигнал. Передавальний пристрій 926 модифікує (наприклад, перетворює в аналогову форму, фільтрує, посилює і виконує підвищувальне перетворення частоти) вихідний сигнал і генерує модульований сигнал, який передається антеною 928. У терміналі 120, антена 952 приймає модульований сигнал, переданий базовою станцією 110, і видає прийнятий сигнал у приймальний пристрій 954. Приймальний пристрій 954 модифікує, перетворює у цифрову форму і обробляє прийнятий сигнал і видає потік вибірок у демультиплексор 956. Демультиплексор 956 видає вибірки з WCDMA-інтервалів у пристрій 960 W-CDMAдемодуляції і видає вибірки з E-MBMS-інтервалів у пристрій 970 OFDM-демодуляції. Пристрій 960 WCDMA-демодуляції обробляє прийняті вибірки методом, що є доповнюючим до обробки пристроєм 912 W-CDMA-модуляції, і видає оцінки символів. Пристрій 962 обробки даних прийому обробляє (наприклад, здійснює демодуляцію, обернене перемежовування і декодування) оцінки символів і видає декодовані дані для W-CDMA. Пристрій 970 OFDM-демодуляції виконує OFDM-демодуляцію на прийнятих вибірках і видає оцінки символів даних. Пристрій 972 обробки даних прийому обробляє оцінки символів даних і видає декодовані дані для OFDM. Взагалі, обробка у терміналі 120 є доповнюючою до обробки у базовій станції 110. Пристрої 930 і 980 керування керують роботою базової станції 110 і термінала 120, відповідно. Блоки 932 і 982 пам'яті зберігають керуючі програми і дані, що використовуються пристроями 930 і 980 керування, відповідно. Пристрій 930 керування 25 і/або пристрій 934 оперативного керування розподіляють часові інтервали низхідної лінії зв'язку і висхідної лінії зв'язку, визначають, чи потрібно використовувати W-CDMA або OFDM для кожного часового інтервалу, і розподіляють часові інтервали фізичному E-MBMS-каналу. Пристрій 930 керування також генерує різні керуючі сигнали керування кодуванням і модуляцією для фізичних EMBMS-каналів. Фіг.10 показує структурну схему варіанту здійснення пристрою 910 обробки даних W-CDMAпередачі. Дані для кожного транспортного каналу (ТК) видаються у транспортних блоках на відповідну обробляючу секцію 1010. У межах кожної обробляючої секції 1010 значення CRC генерується для кожного транспортного блоку і приєднується до транспортного блоку (етап 1012). Кодовані блоки з CRC послідовно з'єднуються і потім розділяються на кодові блоки рівного розміру (етап 1014). Кожний кодовий блок кодується відповідно до схеми кодування (наприклад, згортковим кодом або турбоходом) або зовсім не кодується (етап 1016). Може бути виконано вирівнювання кадрів радіозв'язку, щоб доповнити послідовність вхідних бітів так, щоб вихідний сигнал міг бути сегментований на ціле число сегментів даних рівного розміру (етап 1018). Потім ці біти перемежовуються через 1, 2, 4 або 8 (10мс) кадрів радіозв'язку, щоб забезпечити часове рознесення (етап 1020). Перемежовані біти сегментуються і відображаються у кадри радіозв'язку ТК тривалістю 10мс (етап 1022). Потім виконується узгодження швидкостей на бітах відповідно до параметрів узгодження швидкостей, наданих більш високим рівнем (етап 1024). Кадри радіозв'язку ТК з усіх обробляючих секцій 1010 послідовно мультиплексуються у кодований складовий транспортний канал (етап 1032). Потім виконується скремблювання бітів для рандомізації бітів (етап 1034). Якщо використовується більше одного фізичного каналу, то біти розділяються між фізичними каналами (етап 1036). Біти у кожному кадрі радіозв'язку для кожного фізичного каналу перемежовуються, щоб забезпечити додаткове часове рознесення (етап 1038). Потім перемежовані кадри радіозв'язку фізичних каналів відображаються в істинні фізичні канали (етап 1040). Процес обробки пристроєм 910 обробки даних передачі для W-CDMA детально описаний у документі 3GPP TS 25.212. Процес обробки пристроєм 912 W-CDMA-модуляції детально описаний у документі 3GPP TS 25.213. Ці документи є загальнодоступними. Фіг.11 показує варіант здійснення пристрою 518а кодування із застосуванням турбокоду, що може використовуватися на етапі 518 канального кодування на Фіг.5. Для цього варіанту здійснення, пристрій 518а кодування із застосуванням турбокоду є пристроєм кодування з кодовою швидкістю 1/3, що забезпечує два біти парності z і z' для кожного вхідного біта х. Пристрій 518а кодування із застосуванням турбокоду включає в себе два компонентних пристрої 1120а і 1120b кодування і пристрій 1130 кодового перемежовування. Кожний 92323 26 компонентний пристрій 1120 кодування реалізовує наступний складовий код: g D 1 0 , , g1 D де g0(D)=1+D2+D3 і g1(D)=1+D+D3. Інші складові коди також можуть використовуватися. Крім того, для пристрою кодування із застосуванням турбокоду можуть використовуватися інші кодові швидкості (наприклад, швидкість 1/5). Кожний компонентний пристрій 1120 кодування включає в себе три послідовно з'єднаних елементи 1126а, 1126b і 1126с затримки, чотири підсумовуючих по модулю 2 пристрої 1124, 1128а, 1128b і 1128с, і перемикач 1122. Спочатку елементи 1126а, 1126b і 1126с затримки встановлюються на нулі, а перемикач 1122 знаходиться у "верхньому" положенні. Потім, для кожного вхідного біта у кодовому блоці, підсумовуючий пристрій 1124 виконує підсумовування по модулю 2 вхідного біта з вихідним бітом підсумовуючого пристрою 1128с і видає результат на елемент 1126а затримки. Підсумовуючий пристрій 1128а виконує підсумовування по модулю 2 бітів підсумовуючого пристрою 1124 і елемента 1126а затримки. Підсумовуючий пристрій 1128b виконує підсумовування по модулю 2 бітів підсумовуючого пристрою 1128а і елемента 1126с затримки і видає біт парності z. Підсумовуючий пристрій 1126с виконує підсумовування по модулю 2 бітів елементів 1126b і 1126с затримки. Після того як всі вхідні біти у кодовому блоці кодовані, перемикач 1122 переміщується у "нижнє" положення, і три нульових (0) біти видаються на компонентний пристрій 1120а кодування. Потім компонентний пристрій 1120а кодування кодує три нульових біти і видає три кінцеві комбінації схематизованих бітів і три кінцеві комбінації бітів парності. Для кожного кодового блоку з W вхідних бітів х, компонентний пристрій 1120а кодування забезпечує W вхідних бітів х, перші три кінцеві комбінації схематизованих бітів, W бітів z парності, і перші три кінцеві комбінації бітів парності. Компонентний пристрій 1120b кодування забезпечує другі три кінцеві комбінації схематизованих бітів, W бітів z' парності, і останні три кінцеві комбінації бітів парності. Для кожного кодового блоку, пристрій 518а кодування із застосуванням турбокоду забезпечує W вхідних бітів, шість кінцевих комбінацій схематизованих бітів. W+3 бітів z парності від компонентного пристрою 1120а кодування, і W+3 бітів z' парності від компонентного пристрою 1120b кодування. Пристрій 1130 кодового перемежовування переупорядковує W вхідних бітів у кодовому блоці і може бути реалізований, як описано у зазначеному вище документі 3GPP TS 25.212. Методи передачі даних, викладені у даному описі, можуть бути реалізовані різними засобами. Наприклад, ці методи можуть бути реалізовані апаратними засобами, програмними засобами або їх комбінацією. При апаратній реалізації модулі обробки, що використовуються для розподілу часових інтервалів фізичним каналам зв'язку і обробки даних для передачі, можуть бути реалізовані GD 27 на одній або більше спеціалізованих інтегральних схемах (СІС), цифрових сигнальних процесорах (ЦСП), пристроях для цифрової обробки сигналів (ПЦОС), програмованих логічних пристроях (ПЛП), програмованих вентильних матрицях (ПВМ), процесорах, контролерах, мікроконтролерах, мікропроцесорах, електронних пристроях, інших електронних елементах, виконаних з можливістю виконання функцій, викладених у даному описі, або їх комбінації. Модулі обробки, що використовуються для прийому даних, також можуть бути реалізовані на одній або більше СІС, ЦСП, процесорах, і так далі. При програмній реалізації методи передачі даних можуть бути реалізовані модулями (наприклад, процедурами, функціями і так далі), які виконують функції, викладені у даному описі. Коди програмного забезпечення можуть зберігатися у блоці пам'яті (наприклад, у блоці пам'яті 932 або 982 на Фіг.9) і виконуватися пристроєм обробки (наприклад, пристроєм 930 або 980 керування). Блок пам'яті може бути реалізований у складі пристрою обробки або бути зовнішнім для пристрою обробки, у такому випадку блок пам'яті може бути зв'язаний з можливістю інформаційного обміну з пристроєм керування за допомогою різних засобів, відомих у даній галузі техніки. Наведений опис розкритих варіантів здійснення надає можливість будь-якій людині, яка є фахівцем у даній галузі техніки, створити або використати даний винахід. Різні модифікації у цих варіантах здійснення будуть очевидні фахівцям у даній галузі техніки, і основні принципи, визначені у даному описі, можуть бути застосовані до інших варіантів здійснення, без відступу від суті або об'єму даного винаходу. Таким чином, даний винахід не має на увазі обмеження варіантами здійснення, показаними у даному описі, але повинен відповідати найширшому об'єму, що узгоджується з принципамиі новими ознаками, розкритими у даному описі. Перелік посилальних позицій 512 Блокове кодування (зовнішній код) 514 Приєднання CRC 516 Розділення на кодові блоки 518 Канальне кодування (внутрішній код) 520 Узгодження швидкостей (наприклад, виключенням бітів) 520а Узгодження швидкостей/виключення бітів 522 Скремблювання бітів 524 Перемежовування 526 Відображення у фізичний канал 610 Дані 612, 614 Контроль парності 616а Кодовий блок 1 616b Кодовий блок 1 618а Кодований блок 1 618b Кодований блок 2 624а Оброблений блок 1 624b Оброблений блок 2 626а Вихідний блок 1 92323 28 626b Вихідний блок 2 626с Вихідний блок 3 626d Вихідний блок 4 812 Ідентифікація фізичних E-MBMS-каналів, які повинні передаватися у суперкадрі 814 Розподіл часових інтервалів у суперкадрі фізичним E-MBMS-каналам 816 Визначення пропускної здатності або розміру транспортного блоку для кожного фізичного Е-МВMS-каналу 818 Вибір схем кодування і модуляції для кожного фізичного E-MBMS-каналу на основі розміру транспортного блоку для нього 820 Вибіркове кодування даних для кожного фізичного E-MBMS-каналу на основі кодової швидкості зовнішнього коду, наприклад, для коду РідаСоломона 822 Кодування зовнішньо-кодованих даних для кожного фізичного E-MBMS-каналу на основі кодової швидкості внутрішнього коду, наприклад, для турбокоду 824 Відображення кодованих даних для кожного фізичного E-MBMS-каналу у символи модуляції на основі схеми модуляції 826 Обробка (наприклад, OFDM-модуляція) і мультиплексування символів модуляції для кожного фізичного E-MBMS-каналу у розподілені часові інтервали 828 Обробка даних, які повинні передаватися з використанням W-CDMA 830 Мультиплексування оброблених для WCDMA даних у часові інтервали, розподілені для W-CDMA 910, 920 Пристрій обробки даних передачі 912 Пристрій W-CDMA-модуляції 922 Пристрій OFDM-модуляції 924 Мультиплексор 926 Передавальний пристрій 930, 980 Пристрій керування 932, 982 Пам'ять 934 Пристрій оперативного керування 954 Приймальний пристрій 956 Демультиплексор 960 Пристрій W-CDMA-демодуляції 962, 972 Пристрій обробки даних прийому 970 Пристрій OFDM-демодуляції 1012 Приєднання CRC 1014 З'єднання транспортних блоків/розділення на кодові блоки 1016 Канальне кодування 1018 Вирівнювання кадрів радіозв'язку 1020 Перше перемежовування 1022 Розділення по кадрах радіозв'язку 1024 Узгодження швидкостей 1032 Мультиплексування транспортного каналу 1034 Скремблювання бітів 1036 Розділення по фізичних каналах 1038 Друге перемежовування 1040 Відображення у фізичний канал 1130 Пристрій ковового перемежовування 29 92323 30 31 92323 32 33 92323 34 35 92323 36 37 92323 38 39 92323 40 41 Комп’ютерна верстка М. Ломалова 92323 Підписне 42 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCoding and modulation for broadcast and multicast transmission in a wireless communication system
Автори англійськоюAgraval Avnish, Malladi Durga P, Stamoulis Anastasios, Mantravadi Ashok, Murali Ramasvami
Назва патенту російськоюКодирование и модуляция для услуг широковещательной передачи и групповой передачи в беспроводной системе связи
Автори російськоюАгравал Авниш, Маллади Дурга П., Стамулис Анастасиос, Мантравади Ашок, Мурали Рамасвами
МПК / Мітки
МПК: H04L 1/00
Мітки: групової, послуг, модуляція, передачі, широкомовної, зв'язку, безпровідній, кодування, системі
Код посилання
<a href="https://ua.patents.su/21-92323-koduvannya-i-modulyaciya-dlya-poslug-shirokomovno-peredachi-i-grupovo-peredachi-u-bezprovidnijj-sistemi-zvyazku.html" target="_blank" rel="follow" title="База патентів України">Кодування і модуляція для послуг широкомовної передачі і групової передачі у безпровідній системі зв’язку</a>
Передача інформації сигналізації для послуг широкомовної і групової передачі
Номер патенту: 90854
Опубліковано: 10.06.2010
Автори: Гріллі Франческо, Ваянос Алкіноос Гектор
МПК: H04W 4/06
Мітки: інформації, широкомовної, групової, послуг, передача, передачі, сигналізації
Формула / Реферат:
1. Спосіб передачі інформації сигналізації для послуг широкомовної та групової передачі щонайменше по одному каналу в системі зв'язку, причому інформація сигналізації складається з критичної інформації сигналізації, яка потрібна мобільній станції для згаданих послуг, і некритичної інформації сигналізації, при цьому спосіб включаєперіодичну передачу інформації сигналізації для щонайменше однієї послуги щонайменше по одному каналу...
Передача службової інформації для послуг широкомовної і багатоадресної передачі в системі безпровідного зв’язку
Номер патенту: 85241
Опубліковано: 12.01.2009
Автори: Малладі Дурга П., Стамоуліс Анастасіос, Мантраваді Ашок, Агравал Авніш, Муралі Рамасвамі
МПК: H04L 29/06, H04Q 7/38
Мітки: системі, інформації, службової, передачі, передача, послуг, широкомовної, багатоадресної, зв'язку, безпровідного
Формула / Реферат:
1. Пристрій для передачі службової інформації для послуг широкомовної і багатоканальної передачі в системі безпровідного зв’язку, який містить:контролер, щоб встановлювати часові інтервали, які використовуються для першої технології радіозв'язку з числа щонайменше двох технологій радіозв'язку, що використовуються системою безпровідного зв'язку, і формувати службову інформацію для множини потоків, що підлягають посиланню у часових...
Спосіб і система для передачі зв’язку, зокрема жорстка передача, в безпровідній системі зв’язку
Номер патенту: 72764
Опубліковано: 15.04.2005
Автори: Тідеманн Едвард Г., молодший, Саркар Сендіп, Оуденволдер Джозеф П.
МПК: H04Q 7/38
Мітки: передачі, зокрема, системі, система, безпровідній, жорстка, зв'язку, спосіб, передача
Формула / Реферат:
1. Спосіб вимірювання рівня сигналу у бездротовій системі зв'язку, який полягає в тому, що налаштовують приймач на першу частоту під час приймання початкової частини першого кадру, налаштовують приймач на другу частоту під час частотного пошуку, який починається під час приймання першого кадру і продовжується протягом початкової частини другого кадру, який надходить безпосередньо за першим кадром, вимірюють щонайменше один атрибут сигналу на...
Спосіб одночасної передачі сукупності типів даних та спосіб прийому передачі, мультиплексованої з розділенням часу у системі безпровідного звязку, а також передавальний та приймальний вузли такої системи
Номер патенту: 74396
Опубліковано: 15.12.2005
Автори: Ландбі Стайн А., Вілленеґґер Серж
МПК: H04J 4/00, H04B 7/26, H04J 13/00, H04L 27/00
Мітки: також, зв'язку, типів, такої, спосіб, вузлі, мультиплексованої, прийому, розділенням, часу, безпровідного, передавальний, системі, одночасної, приймальний, передачі, даних, сукупності
Формула / Реферат:
1. Спосіб одночасної передачі сукупності типів даних у системі безпровідного зв'язку, який включає:- прийом і обробку першого типу даних згідно з першою схемою обробки сигналу для генерування першого корисного навантаження,- прийом і обробку другого типу даних згідно з другою схемою обробки сигналу для генерування другого корисного навантаження,- визначення у інтервалі передачі першої частини, призначеної для передачі...
Спосіб та система передачі інформаційного наповнення у системі передачі широкомовних послуг (варіанти)
Номер патенту: 83347
Опубліковано: 10.07.2008
Автори: Гріллі Франческо, Малладі Дурга П.
МПК: H04Q 7/22
Мітки: система, широкомовних, послуг, варіанти, системі, передачі, інформаційного, наповнення, спосіб
Формула / Реферат:
1. Спосіб прийому інформаційного наповнення по широкомовному каналу абонентською станцією, який полягає у тому, щоприймають перший набір кадрів першого буфера передаваних даних, що передається по широкомовному каналу з першого стільника, причому перший набір кадрів містить першу частину інформаційного наповнення, і кожний кадр першого набору кадрів закодований внутрішнім кодом і зовнішнім кодом,виконують передачу обслуговування...
