Структури кадрів для систем безпровідного зв’язку

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 93928

Опубліковано: 25.03.2011

Автори: Горохов Алєксєй, Бхушан Нага, Ван Майкл Мао, Кхандекар Аамод

Є ще 13 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Спосіб передачі інформації в системі безпровідного зв'язку, який включає етапи, на яких:

генерують перший пілот-сигнал виявлення, який несе інформацію визначення системи;

генерують другий пілот-сигнал виявлення на основі ідентифікатора сектора; і

передають перший і другий пілот-сигнали виявлення до терміналів в системі безпровідного зв'язку.

2. Спосіб за п. 1, в якому згаданий перший пілот-сигнал виявлення переноситься в преамбулі суперкадру.

3. Спосіб за п. 1, в якому другий пілот-сигнал виявлення переноситься в преамбулі суперкадру.

4. Спосіб за п. 1, в якому згаданий другий пілот-сигнал виявлення генерують в залежності додатково від робочої смуги частот і довжини циклічного префікса.

5. Спосіб за п. 1, який додатково містить етап, на якому:

генерують третій пілот-сигнал виявлення, який включає в себе послідовність, що залежить від робочої смуги частот і довжини циклічного префікса, причому перший, другий і третій пілот-сигнали виявлення переносяться в преамбулі суперкадру.

6. Спосіб за п. 5, в якому третій пілот-сигнал виявлення скрембльований за допомогою вмісту другого пілот-сигналу виявлення для розрізнення секторів.

7. Спосіб за п. 5, в якому перший, другий і третій пілот-сигнали виявлення передаються не в послідовних OFDM символах.

8. Спосіб за п. 5, в якому перший, другий і третій пілот-сигнали виявлення передаються в послідовних OFDM символах.

9. Спосіб за п. 1, в якому перший пілот-сигнал виявлення генерують з використанням однієї з множини ортогональних послідовностей.

10. Спосіб за п. 9, в якому множиною ортогональних послідовностей є множина кодів Уолша.

11. Спосіб за п. 1, в якому центральна піднесуча другого пілот-сигналу виявлення є приблизно центральною піднесучою пілот-сигналів виявлення.

12. Спосіб за п. 1, в якому перший пілот-сигнал виявлення вказує довжину циклічного префікса, використовувану в переданих даних.

13. Спосіб за п. 1, в якому перший пілот-сигнал виявлення вказує, чи використовується синхронний або асинхронний режим.

14. Спосіб за п. 1, в якому перший пілот-сигнал виявлення вказує, чи використовується напівдуплексний режим.

15. Спосіб за п. 1, в якому перший пілот-сигнал виявлення вказує, чи використовується повторне використання частоти.

16. Спосіб за п. 2, в якому в преамбулі суперкадру є щонайменше три OFDM символи.

17. Пристрій безпровідного зв'язку, який містить:

щонайменше один процесор, виконаний з можливістю створення першого пілот-сигналу виявлення, який несе інформацію визначення системи, створення другого пілот-сигналу виявлення на основі ідентифікатора сектора, і передачі першого і другого пілот-сигналів виявлення; і

пам'ять, зв'язану із згаданим щонайменше одним процесором.

18. Пристрій безпровідного зв'язку за п. 17, в якому згаданий перший пілот-сигнал виявлення переноситься в преамбулі суперкадру.

19. Пристрій безпровідного зв'язку за п. 17, в якому згаданий другий пілот-сигнал виявлення переноситься в преамбулі суперкадру.

20. Пристрій безпровідного зв'язку за п. 17, в якому щонайменше один процесор додатково виконаний з можливістю генерації другого пілот-сигналу виявлення в залежності додатково від робочої смуги частот і довжини циклічного префікса.

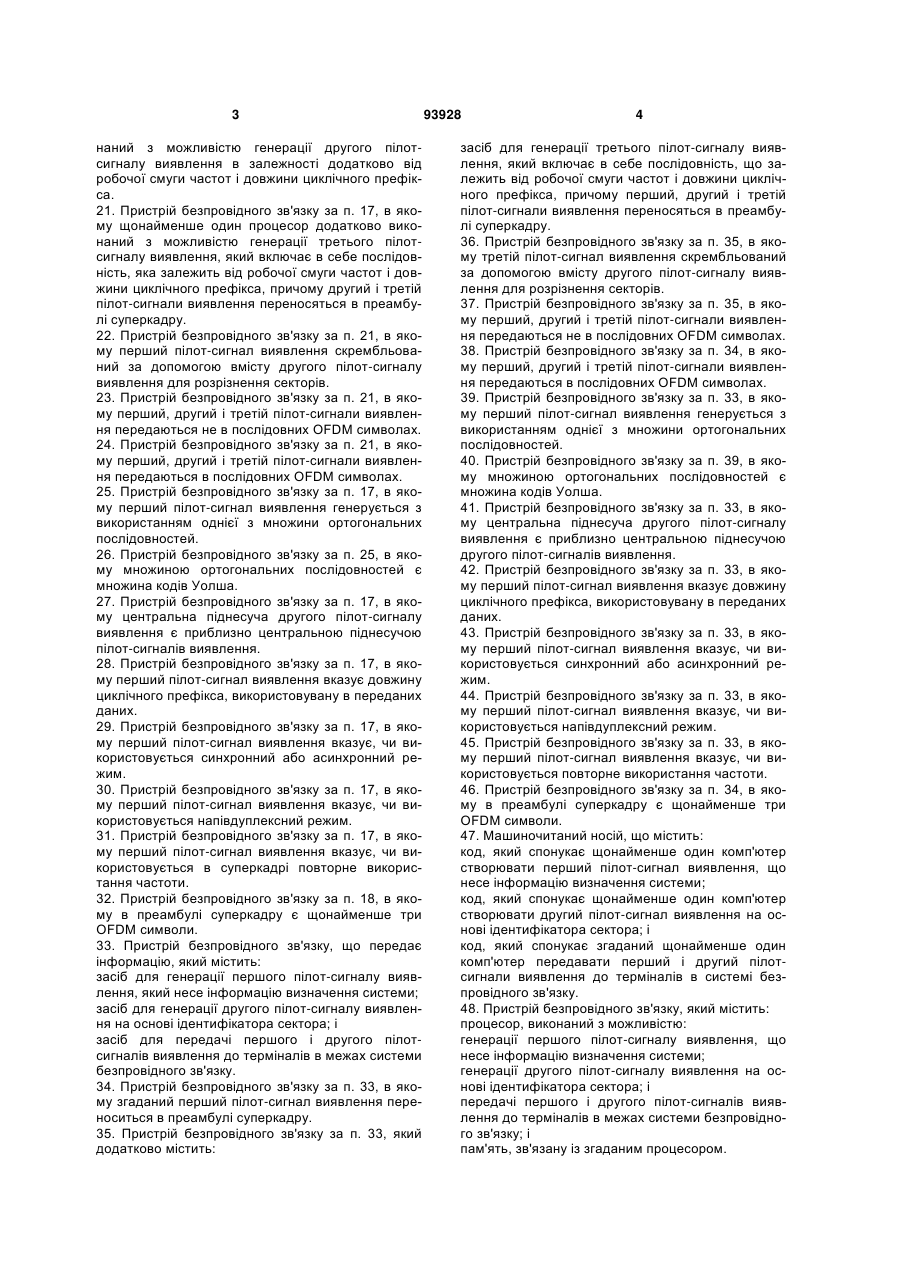

21. Пристрій безпровідного зв'язку за п. 17, в якому щонайменше один процесор додатково виконаний з можливістю генерації третього пілот-сигналу виявлення, який включає в себе послідовність, яка залежить від робочої смуги частот і довжини циклічного префікса, причому другий і третій пілот-сигнали виявлення переносяться в преамбулі суперкадру.

22. Пристрій безпровідного зв'язку за п. 21, в якому перший пілот-сигнал виявлення скрембльований за допомогою вмісту другого пілот-сигналу виявлення для розрізнення секторів.

23. Пристрій безпровідного зв'язку за п. 21, в якому перший, другий і третій пілот-сигнали виявлення передаються не в послідовних OFDM символах.

24. Пристрій безпровідного зв'язку за п. 21, в якому перший, другий і третій пілот-сигнали виявлення передаються в послідовних OFDM символах.

25. Пристрій безпровідного зв'язку за п. 17, в якому перший пілот-сигнал виявлення генерується з використанням однієї з множини ортогональних послідовностей.

26. Пристрій безпровідного зв'язку за п. 25, в якому множиною ортогональних послідовностей є множина кодів Уолша.

27. Пристрій безпровідного зв'язку за п. 17, в якому центральна піднесуча другого пілот-сигналу виявлення є приблизно центральною піднесучою пілот-сигналів виявлення.

28. Пристрій безпровідного зв'язку за п. 17, в якому перший пілот-сигнал виявлення вказує довжину циклічного префікса, використовувану в переданих даних.

29. Пристрій безпровідного зв'язку за п. 17, в якому перший пілот-сигнал виявлення вказує, чи використовується синхронний або асинхронний режим.

30. Пристрій безпровідного зв'язку за п. 17, в якому перший пілот-сигнал виявлення вказує, чи використовується напівдуплексний режим.

31. Пристрій безпровідного зв'язку за п. 17, в якому перший пілот-сигнал виявлення вказує, чи використовується в суперкадрі повторне використання частоти.

32. Пристрій безпровідного зв'язку за п. 18, в якому в преамбулі суперкадру є щонайменше три OFDM символи.

33. Пристрій безпровідного зв'язку, що передає інформацію, який містить:

засіб для генерації першого пілот-сигналу виявлення, який несе інформацію визначення системи;

засіб для генерації другого пілот-сигналу виявлення на основі ідентифікатора сектора; і

засіб для передачі першого і другого пілот-сигналів виявлення до терміналів в межах системи безпровідного зв'язку.

34. Пристрій безпровідного зв'язку за п. 33, в якому згаданий перший пілот-сигнал виявлення переноситься в преамбулі суперкадру.

35. Пристрій безпровідного зв'язку за п. 33, який додатково містить:

засіб для генерації третього пілот-сигналу виявлення, який включає в себе послідовність, що залежить від робочої смуги частот і довжини циклічного префікса, причому перший, другий і третій пілот-сигнали виявлення переносяться в преамбулі суперкадру.

36. Пристрій безпровідного зв'язку за п. 35, в якому третій пілот-сигнал виявлення скрембльований за допомогою вмісту другого пілот-сигналу виявлення для розрізнення секторів.

37. Пристрій безпровідного зв'язку за п. 35, в якому перший, другий і третій пілот-сигнали виявлення передаються не в послідовних OFDM символах.

38. Пристрій безпровідного зв'язку за п. 34, в якому перший, другий і третій пілот-сигнали виявлення передаються в послідовних OFDM символах.

39. Пристрій безпровідного зв'язку за п. 33, в якому перший пілот-сигнал виявлення генерується з використанням однієї з множини ортогональних послідовностей.

40. Пристрій безпровідного зв'язку за п. 39, в якому множиною ортогональних послідовностей є множина кодів Уолша.

41. Пристрій безпровідного зв'язку за п. 33, в якому центральна піднесуча другого пілот-сигналу виявлення є приблизно центральною піднесучою другого пілот-сигналів виявлення.

42. Пристрій безпровідного зв'язку за п. 33, в якому перший пілот-сигнал виявлення вказує довжину циклічного префікса, використовувану в переданих даних.

43. Пристрій безпровідного зв'язку за п. 33, в якому перший пілот-сигнал виявлення вказує, чи використовується синхронний або асинхронний режим.

44. Пристрій безпровідного зв'язку за п. 33, в якому перший пілот-сигнал виявлення вказує, чи використовується напівдуплексний режим.

45. Пристрій безпровідного зв'язку за п. 33, в якому перший пілот-сигнал виявлення вказує, чи використовується повторне використання частоти.

46. Пристрій безпровідного зв'язку за п. 34, в якому в преамбулі суперкадру є щонайменше три OFDM символи.

47. Машиночитаний носій, що містить:

код, який спонукає щонайменше один комп'ютер створювати перший пілот-сигнал виявлення, що несе інформацію визначення системи;

код, який спонукає щонайменше один комп'ютер створювати другий пілот-сигнал виявлення на основі ідентифікатора сектора; і

код, який спонукає згаданий щонайменше один комп'ютер передавати перший і другий пілот-сигнали виявлення до терміналів в системі безпровідного зв'язку.

48. Пристрій безпровідного зв'язку, який містить:

процесор, виконаний з можливістю:

генерації першого пілот-сигналу виявлення, що несе інформацію визначення системи;

генерації другого пілот-сигналу виявлення на основі ідентифікатора сектора; і

передачі першого і другого пілот-сигналів виявлення до терміналів в межах системи безпровідного зв'язку; і

пам'ять, зв'язану із згаданим процесором.

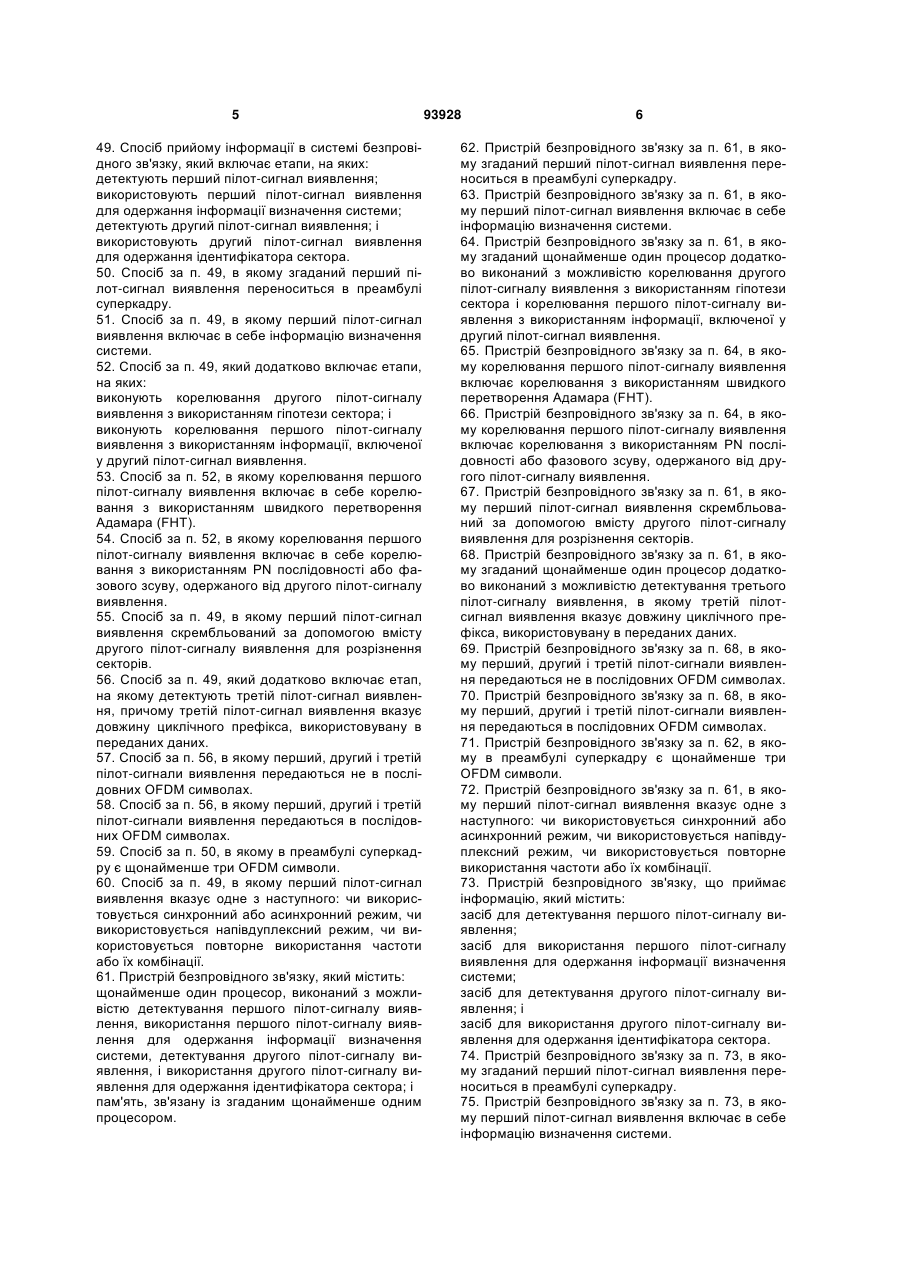

49. Спосіб прийому інформації в системі безпровідного зв'язку, який включає етапи, на яких:

детектують перший пілот-сигнал виявлення;

використовують перший пілот-сигнал виявлення для одержання інформації визначення системи;

детектують другий пілот-сигнал виявлення; і

використовують другий пілот-сигнал виявлення для одержання ідентифікатора сектора.

50. Спосіб за п. 49, в якому згаданий перший пілот-сигнал виявлення переноситься в преамбулі суперкадру.

51. Спосіб за п. 49, в якому перший пілот-сигнал виявлення включає в себе інформацію визначення системи.

52. Спосіб за п. 49, який додатково включає етапи, на яких:

виконують корелювання другого пілот-сигналу виявлення з використанням гіпотези сектора; і

виконують корелювання першого пілот-сигналу виявлення з використанням інформації, включеної у другий пілот-сигнал виявлення.

53. Спосіб за п. 52, в якому корелювання першого пілот-сигналу виявлення включає в себе корелювання з використанням швидкого перетворення Адамара (FHT).

54. Спосіб за п. 52, в якому корелювання першого пілот-сигналу виявлення включає в себе корелювання з використанням PN послідовності або фазового зсуву, одержаного від другого пілот-сигналу виявлення.

55. Спосіб за п. 49, в якому перший пілот-сигнал виявлення скрембльований за допомогою вмісту другого пілот-сигналу виявлення для розрізнення секторів.

56. Спосіб за п. 49, який додатково включає етап, на якому детектують третій пілот-сигнал виявлення, причому третій пілот-сигнал виявлення вказує довжину циклічного префікса, використовувану в переданих даних.

57. Спосіб за п. 56, в якому перший, другий і третій пілот-сигнали виявлення передаються не в послідовних OFDM символах.

58. Спосіб за п. 56, в якому перший, другий і третій пілот-сигнали виявлення передаються в послідовних OFDM символах.

59. Спосіб за п. 50, в якому в преамбулі суперкадру є щонайменше три OFDM символи.

60. Спосіб за п. 49, в якому перший пілот-сигнал виявлення вказує одне з наступного: чи використовується синхронний або асинхронний режим, чи використовується напівдуплексний режим, чи використовується повторне використання частоти або їх комбінації.

61. Пристрій безпровідного зв'язку, який містить:

щонайменше один процесор, виконаний з можливістю детектування першого пілот-сигналу виявлення, використання першого пілот-сигналу виявлення для одержання інформації визначення системи, детектування другого пілот-сигналу виявлення, і використання другого пілот-сигналу виявлення для одержання ідентифікатора сектора; і

пам'ять, зв'язану із згаданим щонайменше одним процесором.

62. Пристрій безпровідного зв'язку за п. 61, в якому згаданий перший пілот-сигнал виявлення переноситься в преамбулі суперкадру.

63. Пристрій безпровідного зв'язку за п. 61, в якому перший пілот-сигнал виявлення включає в себе інформацію визначення системи.

64. Пристрій безпровідного зв'язку за п. 61, в якому згаданий щонайменше один процесор додатково виконаний з можливістю корелювання другого пілот-сигналу виявлення з використанням гіпотези сектора і корелювання першого пілот-сигналу виявлення з використанням інформації, включеної у другий пілот-сигнал виявлення.

65. Пристрій безпровідного зв'язку за п. 64, в якому корелювання першого пілот-сигналу виявлення включає корелювання з використанням швидкого перетворення Адамара (FHT).

66. Пристрій безпровідного зв'язку за п. 64, в якому корелювання першого пілот-сигналу виявлення включає корелювання з використанням PN послідовності або фазового зсуву, одержаного від другого пілот-сигналу виявлення.

67. Пристрій безпровідного зв'язку за п. 61, в якому перший пілот-сигнал виявлення скрембльований за допомогою вмісту другого пілот-сигналу виявлення для розрізнення секторів.

68. Пристрій безпровідного зв'язку за п. 61, в якому згаданий щонайменше один процесор додатково виконаний з можливістю детектування третього пілот-сигналу виявлення, в якому третій пілот-сигнал виявлення вказує довжину циклічного префікса, використовувану в переданих даних.

69. Пристрій безпровідного зв'язку за п. 68, в якому перший, другий і третій пілот-сигнали виявлення передаються не в послідовних OFDM символах.

70. Пристрій безпровідного зв'язку за п. 68, в якому перший, другий і третій пілот-сигнали виявлення передаються в послідовних OFDM символах.

71. Пристрій безпровідного зв'язку за п. 62, в якому в преамбулі суперкадру є щонайменше три OFDM символи.

72. Пристрій безпровідного зв'язку за п. 61, в якому перший пілот-сигнал виявлення вказує одне з наступного: чи використовується синхронний або асинхронний режим, чи використовується напівдуплексний режим, чи використовується повторне використання частоти або їх комбінації.

73. Пристрій безпровідного зв'язку, що приймає інформацію, який містить:

засіб для детектування першого пілот-сигналу виявлення;

засіб для використання першого пілот-сигналу виявлення для одержання інформації визначення системи;

засіб для детектування другого пілот-сигналу виявлення; і

засіб для використання другого пілот-сигналу виявлення для одержання ідентифікатора сектора.

74. Пристрій безпровідного зв'язку за п. 73, в якому згаданий перший пілот-сигнал виявлення переноситься в преамбулі суперкадру.

75. Пристрій безпровідного зв'язку за п. 73, в якому перший пілот-сигнал виявлення включає в себе інформацію визначення системи.

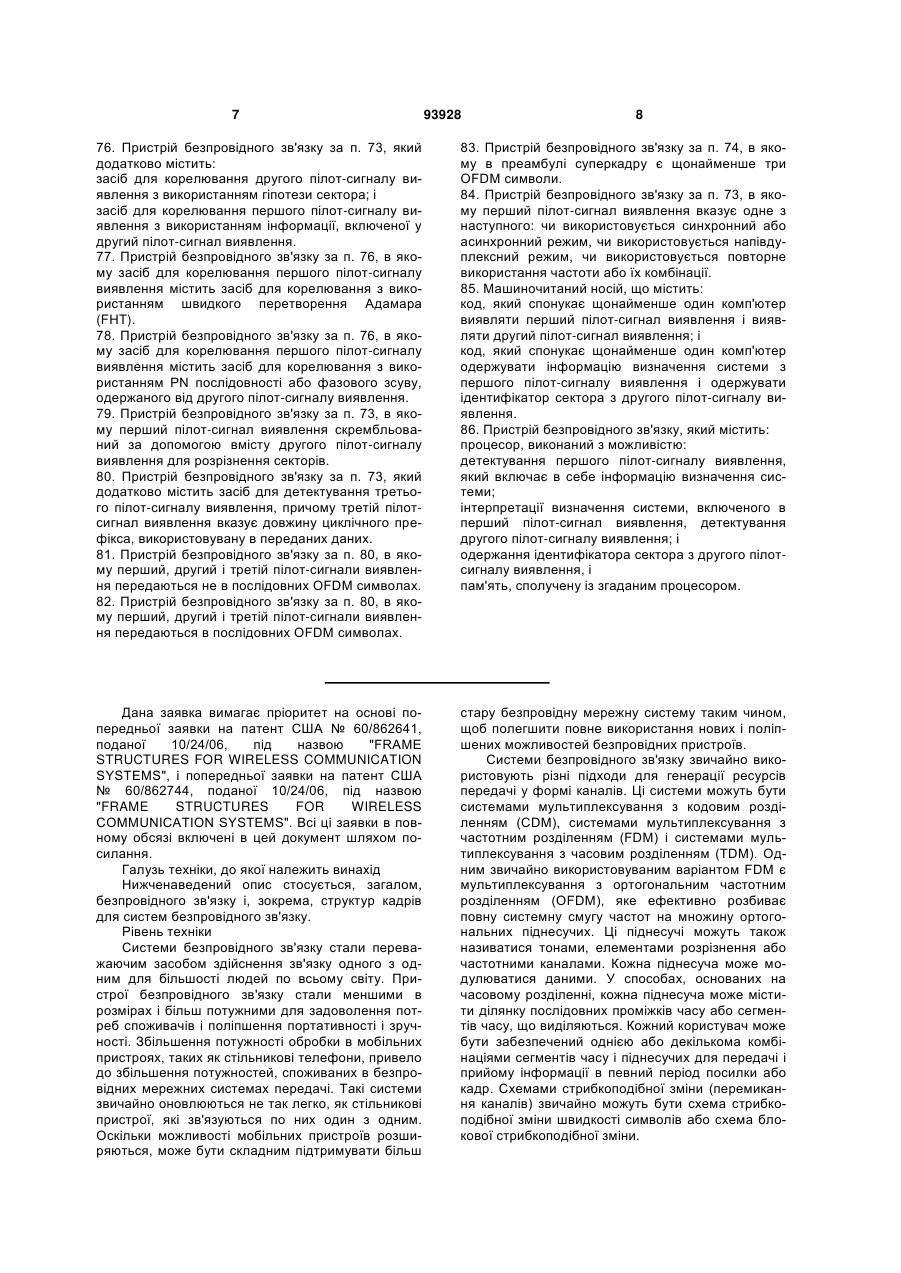

76. Пристрій безпровідного зв'язку за п. 73, який додатково містить:

засіб для корелювання другого пілот-сигналу виявлення з використанням гіпотези сектора; і

засіб для корелювання першого пілот-сигналу виявлення з використанням інформації, включеної у другий пілот-сигнал виявлення.

77. Пристрій безпровідного зв'язку за п. 76, в якому засіб для корелювання першого пілот-сигналу виявлення містить засіб для корелювання з використанням швидкого перетворення Адамара (FHT).

78. Пристрій безпровідного зв'язку за п. 76, в якому засіб для корелювання першого пілот-сигналу виявлення містить засіб для корелювання з використанням PN послідовності або фазового зсуву, одержаного від другого пілот-сигналу виявлення.

79. Пристрій безпровідного зв'язку за п. 73, в якому перший пілот-сигнал виявлення скрембльований за допомогою вмісту другого пілот-сигналу виявлення для розрізнення секторів.

80. Пристрій безпровідного зв'язку за п. 73, який додатково містить засіб для детектування третього пілот-сигналу виявлення, причому третій пілот-сигнал виявлення вказує довжину циклічного префікса, використовувану в переданих даних.

81. Пристрій безпровідного зв'язку за п. 80, в якому перший, другий і третій пілот-сигнали виявлення передаються не в послідовних OFDM символах.

82. Пристрій безпровідного зв'язку за п. 80, в якому перший, другий і третій пілот-сигнали виявлення передаються в послідовних OFDM символах.

83. Пристрій безпровідного зв'язку за п. 74, в якому в преамбулі суперкадру є щонайменше три OFDM символи.

84. Пристрій безпровідного зв'язку за п. 73, в якому перший пілот-сигнал виявлення вказує одне з наступного: чи використовується синхронний або асинхронний режим, чи використовується напівдуплексний режим, чи використовується повторне використання частоти або їх комбінації.

85. Машиночитаний носій, що містить:

код, який спонукає щонайменше один комп'ютер виявляти перший пілот-сигнал виявлення і виявляти другий пілот-сигнал виявлення; і

код, який спонукає щонайменше один комп'ютер одержувати інформацію визначення системи з першого пілот-сигналу виявлення і одержувати ідентифікатор сектора з другого пілот-сигналу виявлення.

86. Пристрій безпровідного зв'язку, який містить:

процесор, виконаний з можливістю:

детектування першого пілот-сигналу виявлення, який включає в себе інформацію визначення системи;

інтерпретації визначення системи, включеного в перший пілот-сигнал виявлення, детектування другого пілот-сигналу виявлення; і

одержання ідентифікатора сектора з другого пілот-сигналу виявлення, і

пам'ять, сполучену із згаданим процесором.

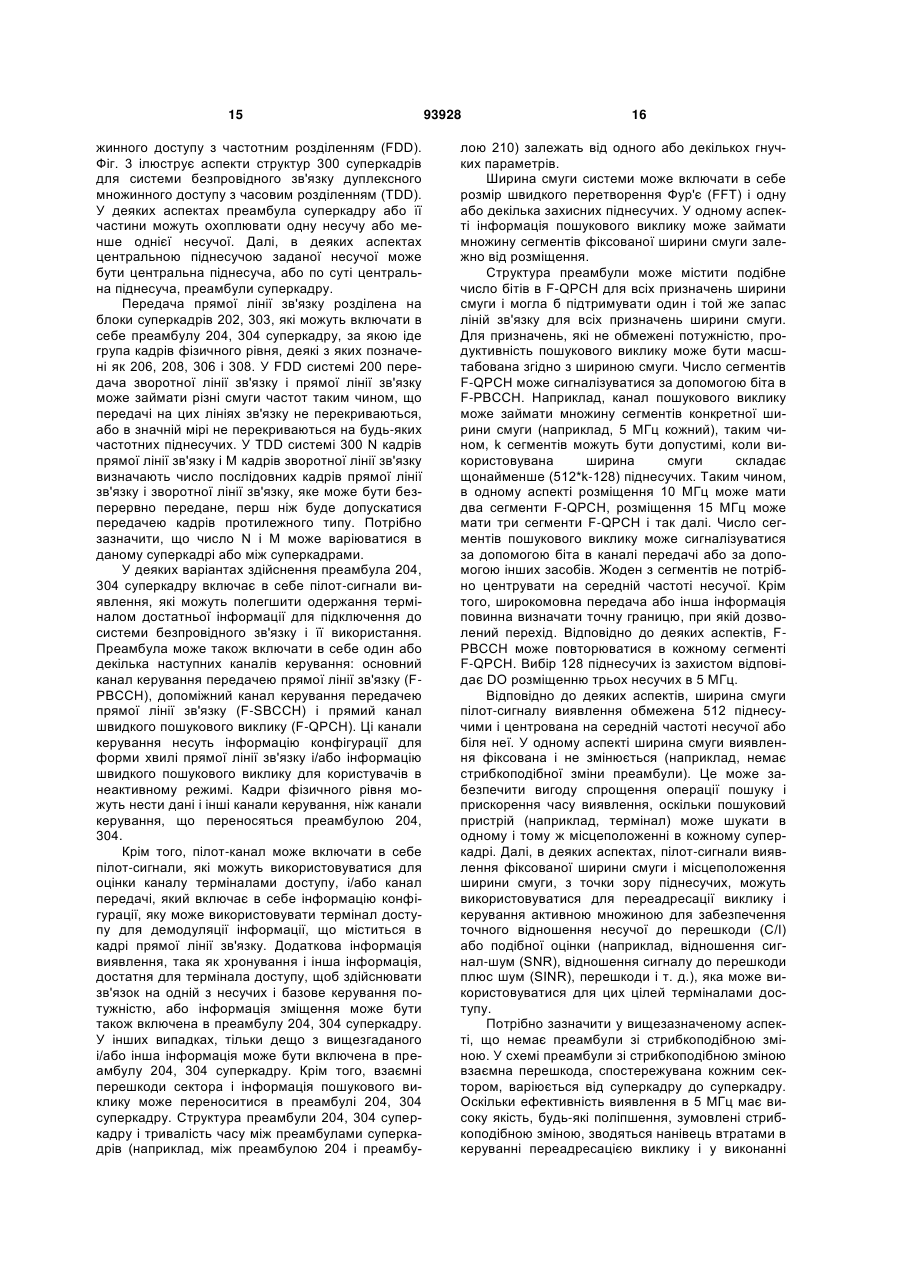

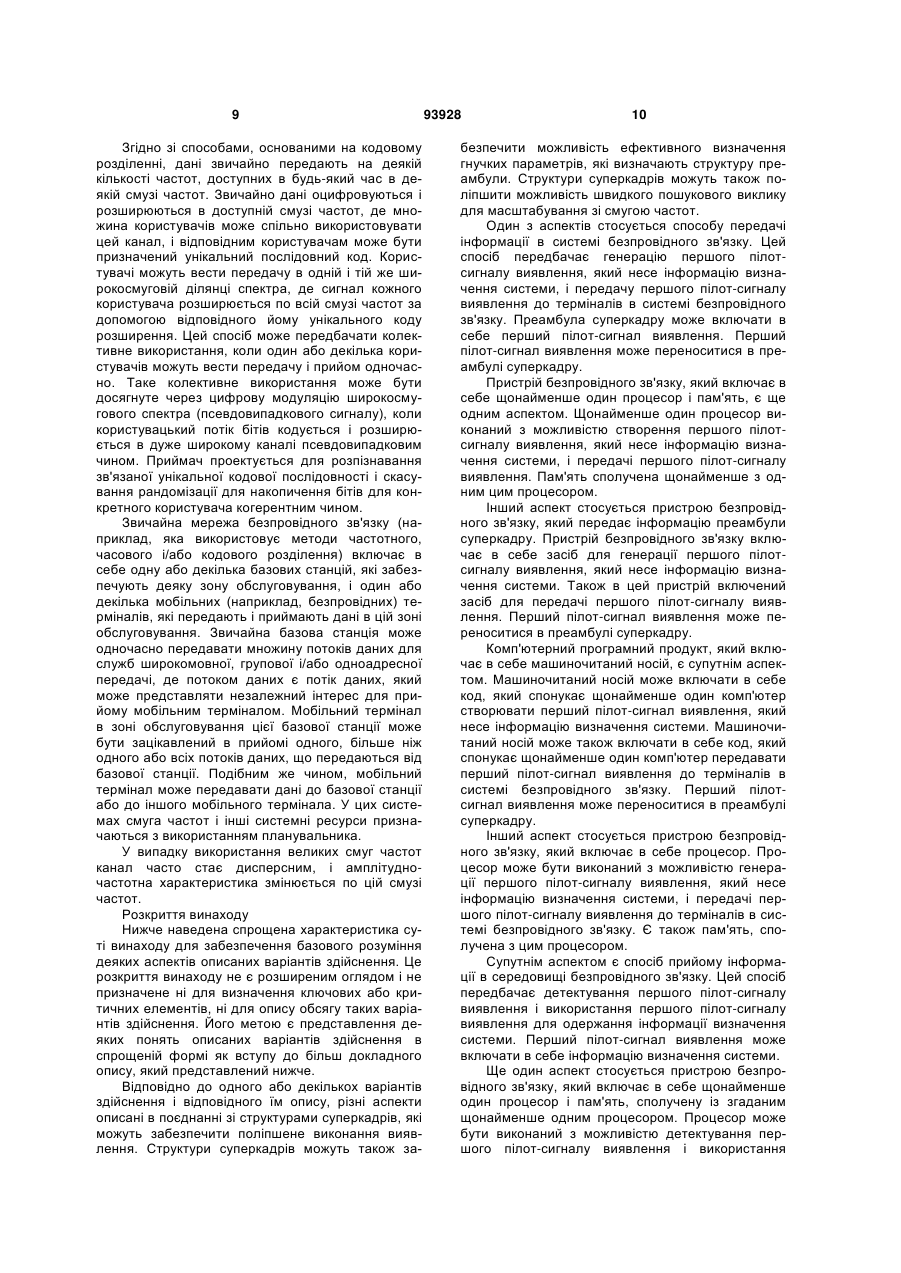

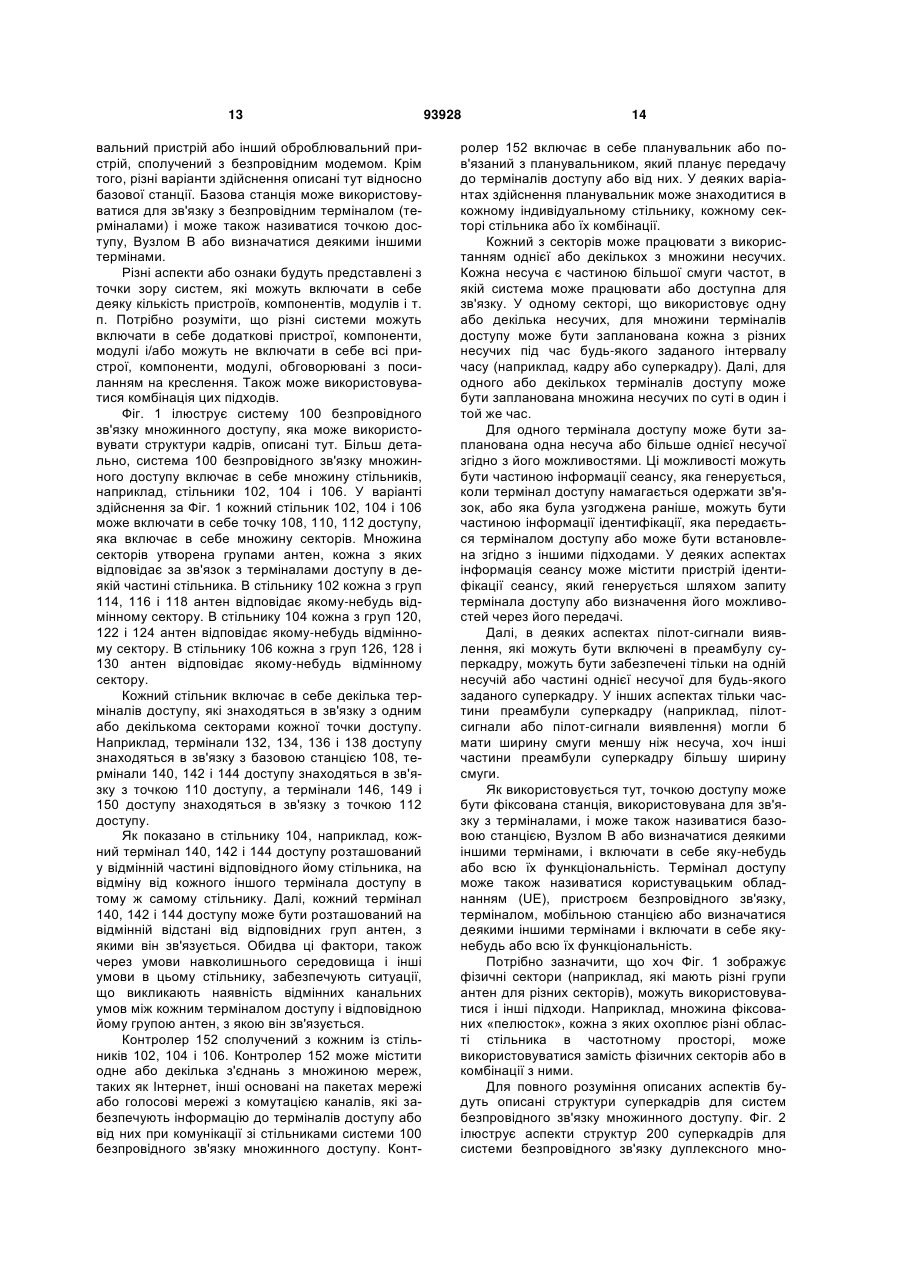

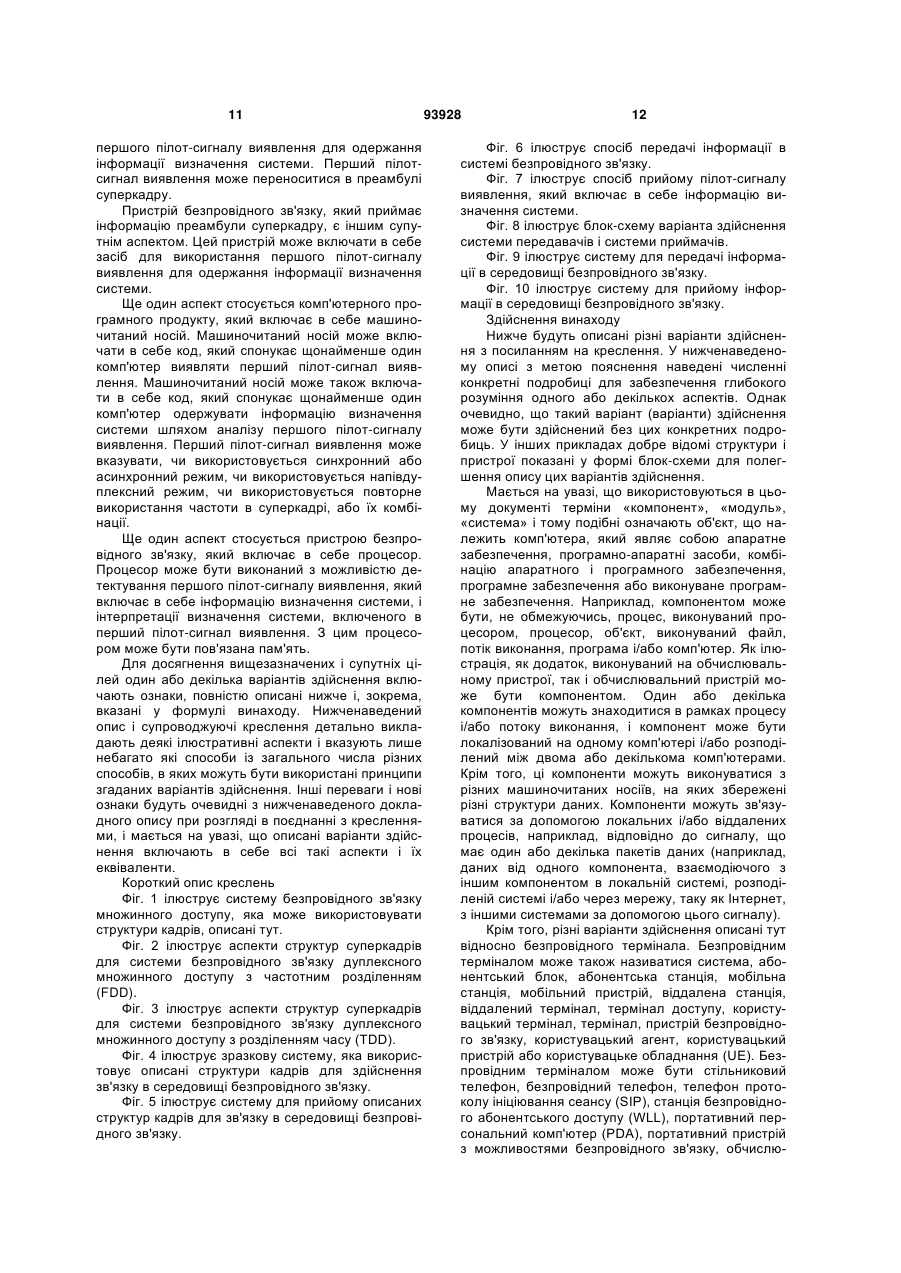

Текст

1. Спосіб передачі інформації в системі безпровідного зв'язку, який включає етапи, на яких: генерують перший пілот-сигнал виявлення, який несе інформацію визначення системи; генерують другий пілот-сигнал виявлення на основі ідентифікатора сектора; і передають перший і другий пілот-сигнали виявлення до терміналів в системі безпровідного зв'язку. 2. Спосіб за п. 1, в якому згаданий перший пілотсигнал виявлення переноситься в преамбулі суперкадру. 3. Спосіб за п. 1, в якому другий пілот-сигнал виявлення переноситься в преамбулі суперкадру. 4. Спосіб за п. 1, в якому згаданий другий пілотсигнал виявлення генерують в залежності додатково від робочої смуги частот і довжини циклічного префікса. 5. Спосіб за п. 1, який додатково містить етап, на якому: генерують третій пілот-сигнал виявлення, який включає в себе послідовність, що залежить від робочої смуги частот і довжини циклічного префікса, причому перший, другий і третій пілот-сигнали виявлення переносяться в преамбулі суперкадру. 6. Спосіб за п. 5, в якому третій пілот-сигнал виявлення скрембльований за допомогою вмісту друго 2 (19) 1 3 наний з можливістю генерації другого пілотсигналу виявлення в залежності додатково від робочої смуги частот і довжини циклічного префікса. 21. Пристрій безпровідного зв'язку за п. 17, в якому щонайменше один процесор додатково виконаний з можливістю генерації третього пілотсигналу виявлення, який включає в себе послідовність, яка залежить від робочої смуги частот і довжини циклічного префікса, причому другий і третій пілот-сигнали виявлення переносяться в преамбулі суперкадру. 22. Пристрій безпровідного зв'язку за п. 21, в якому перший пілот-сигнал виявлення скрембльований за допомогою вмісту другого пілот-сигналу виявлення для розрізнення секторів. 23. Пристрій безпровідного зв'язку за п. 21, в якому перший, другий і третій пілот-сигнали виявлення передаються не в послідовних OFDM символах. 24. Пристрій безпровідного зв'язку за п. 21, в якому перший, другий і третій пілот-сигнали виявлення передаються в послідовних OFDM символах. 25. Пристрій безпровідного зв'язку за п. 17, в якому перший пілот-сигнал виявлення генерується з використанням однієї з множини ортогональних послідовностей. 26. Пристрій безпровідного зв'язку за п. 25, в якому множиною ортогональних послідовностей є множина кодів Уолша. 27. Пристрій безпровідного зв'язку за п. 17, в якому центральна піднесуча другого пілот-сигналу виявлення є приблизно центральною піднесучою пілот-сигналів виявлення. 28. Пристрій безпровідного зв'язку за п. 17, в якому перший пілот-сигнал виявлення вказує довжину циклічного префікса, використовувану в переданих даних. 29. Пристрій безпровідного зв'язку за п. 17, в якому перший пілот-сигнал виявлення вказує, чи використовується синхронний або асинхронний режим. 30. Пристрій безпровідного зв'язку за п. 17, в якому перший пілот-сигнал виявлення вказує, чи використовується напівдуплексний режим. 31. Пристрій безпровідного зв'язку за п. 17, в якому перший пілот-сигнал виявлення вказує, чи використовується в суперкадрі повторне використання частоти. 32. Пристрій безпровідного зв'язку за п. 18, в якому в преамбулі суперкадру є щонайменше три OFDM символи. 33. Пристрій безпровідного зв'язку, що передає інформацію, який містить: засіб для генерації першого пілот-сигналу виявлення, який несе інформацію визначення системи; засіб для генерації другого пілот-сигналу виявлення на основі ідентифікатора сектора; і засіб для передачі першого і другого пілотсигналів виявлення до терміналів в межах системи безпровідного зв'язку. 34. Пристрій безпровідного зв'язку за п. 33, в якому згаданий перший пілот-сигнал виявлення переноситься в преамбулі суперкадру. 35. Пристрій безпровідного зв'язку за п. 33, який додатково містить: 93928 4 засіб для генерації третього пілот-сигналу виявлення, який включає в себе послідовність, що залежить від робочої смуги частот і довжини циклічного префікса, причому перший, другий і третій пілот-сигнали виявлення переносяться в преамбулі суперкадру. 36. Пристрій безпровідного зв'язку за п. 35, в якому третій пілот-сигнал виявлення скрембльований за допомогою вмісту другого пілот-сигналу виявлення для розрізнення секторів. 37. Пристрій безпровідного зв'язку за п. 35, в якому перший, другий і третій пілот-сигнали виявлення передаються не в послідовних OFDM символах. 38. Пристрій безпровідного зв'язку за п. 34, в якому перший, другий і третій пілот-сигнали виявлення передаються в послідовних OFDM символах. 39. Пристрій безпровідного зв'язку за п. 33, в якому перший пілот-сигнал виявлення генерується з використанням однієї з множини ортогональних послідовностей. 40. Пристрій безпровідного зв'язку за п. 39, в якому множиною ортогональних послідовностей є множина кодів Уолша. 41. Пристрій безпровідного зв'язку за п. 33, в якому центральна піднесуча другого пілот-сигналу виявлення є приблизно центральною піднесучою другого пілот-сигналів виявлення. 42. Пристрій безпровідного зв'язку за п. 33, в якому перший пілот-сигнал виявлення вказує довжину циклічного префікса, використовувану в переданих даних. 43. Пристрій безпровідного зв'язку за п. 33, в якому перший пілот-сигнал виявлення вказує, чи використовується синхронний або асинхронний режим. 44. Пристрій безпровідного зв'язку за п. 33, в якому перший пілот-сигнал виявлення вказує, чи використовується напівдуплексний режим. 45. Пристрій безпровідного зв'язку за п. 33, в якому перший пілот-сигнал виявлення вказує, чи використовується повторне використання частоти. 46. Пристрій безпровідного зв'язку за п. 34, в якому в преамбулі суперкадру є щонайменше три OFDM символи. 47. Машиночитаний носій, що містить: код, який спонукає щонайменше один комп'ютер створювати перший пілот-сигнал виявлення, що несе інформацію визначення системи; код, який спонукає щонайменше один комп'ютер створювати другий пілот-сигнал виявлення на основі ідентифікатора сектора; і код, який спонукає згаданий щонайменше один комп'ютер передавати перший і другий пілотсигнали виявлення до терміналів в системі безпровідного зв'язку. 48. Пристрій безпровідного зв'язку, який містить: процесор, виконаний з можливістю: генерації першого пілот-сигналу виявлення, що несе інформацію визначення системи; генерації другого пілот-сигналу виявлення на основі ідентифікатора сектора; і передачі першого і другого пілот-сигналів виявлення до терміналів в межах системи безпровідного зв'язку; і пам'ять, зв'язану із згаданим процесором. 5 49. Спосіб прийому інформації в системі безпровідного зв'язку, який включає етапи, на яких: детектують перший пілот-сигнал виявлення; використовують перший пілот-сигнал виявлення для одержання інформації визначення системи; детектують другий пілот-сигнал виявлення; і використовують другий пілот-сигнал виявлення для одержання ідентифікатора сектора. 50. Спосіб за п. 49, в якому згаданий перший пілот-сигнал виявлення переноситься в преамбулі суперкадру. 51. Спосіб за п. 49, в якому перший пілот-сигнал виявлення включає в себе інформацію визначення системи. 52. Спосіб за п. 49, який додатково включає етапи, на яких: виконують корелювання другого пілот-сигналу виявлення з використанням гіпотези сектора; і виконують корелювання першого пілот-сигналу виявлення з використанням інформації, включеної у другий пілот-сигнал виявлення. 53. Спосіб за п. 52, в якому корелювання першого пілот-сигналу виявлення включає в себе корелювання з використанням швидкого перетворення Адамара (FHT). 54. Спосіб за п. 52, в якому корелювання першого пілот-сигналу виявлення включає в себе корелювання з використанням PN послідовності або фазового зсуву, одержаного від другого пілот-сигналу виявлення. 55. Спосіб за п. 49, в якому перший пілот-сигнал виявлення скрембльований за допомогою вмісту другого пілот-сигналу виявлення для розрізнення секторів. 56. Спосіб за п. 49, який додатково включає етап, на якому детектують третій пілот-сигнал виявлення, причому третій пілот-сигнал виявлення вказує довжину циклічного префікса, використовувану в переданих даних. 57. Спосіб за п. 56, в якому перший, другий і третій пілот-сигнали виявлення передаються не в послідовних OFDM символах. 58. Спосіб за п. 56, в якому перший, другий і третій пілот-сигнали виявлення передаються в послідовних OFDM символах. 59. Спосіб за п. 50, в якому в преамбулі суперкадру є щонайменше три OFDM символи. 60. Спосіб за п. 49, в якому перший пілот-сигнал виявлення вказує одне з наступного: чи використовується синхронний або асинхронний режим, чи використовується напівдуплексний режим, чи використовується повторне використання частоти або їх комбінації. 61. Пристрій безпровідного зв'язку, який містить: щонайменше один процесор, виконаний з можливістю детектування першого пілот-сигналу виявлення, використання першого пілот-сигналу виявлення для одержання інформації визначення системи, детектування другого пілот-сигналу виявлення, і використання другого пілот-сигналу виявлення для одержання ідентифікатора сектора; і пам'ять, зв'язану із згаданим щонайменше одним процесором. 93928 6 62. Пристрій безпровідного зв'язку за п. 61, в якому згаданий перший пілот-сигнал виявлення переноситься в преамбулі суперкадру. 63. Пристрій безпровідного зв'язку за п. 61, в якому перший пілот-сигнал виявлення включає в себе інформацію визначення системи. 64. Пристрій безпровідного зв'язку за п. 61, в якому згаданий щонайменше один процесор додатково виконаний з можливістю корелювання другого пілот-сигналу виявлення з використанням гіпотези сектора і корелювання першого пілот-сигналу виявлення з використанням інформації, включеної у другий пілот-сигнал виявлення. 65. Пристрій безпровідного зв'язку за п. 64, в якому корелювання першого пілот-сигналу виявлення включає корелювання з використанням швидкого перетворення Адамара (FHT). 66. Пристрій безпровідного зв'язку за п. 64, в якому корелювання першого пілот-сигналу виявлення включає корелювання з використанням PN послідовності або фазового зсуву, одержаного від другого пілот-сигналу виявлення. 67. Пристрій безпровідного зв'язку за п. 61, в якому перший пілот-сигнал виявлення скрембльований за допомогою вмісту другого пілот-сигналу виявлення для розрізнення секторів. 68. Пристрій безпровідного зв'язку за п. 61, в якому згаданий щонайменше один процесор додатково виконаний з можливістю детектування третього пілот-сигналу виявлення, в якому третій пілотсигнал виявлення вказує довжину циклічного префікса, використовувану в переданих даних. 69. Пристрій безпровідного зв'язку за п. 68, в якому перший, другий і третій пілот-сигнали виявлення передаються не в послідовних OFDM символах. 70. Пристрій безпровідного зв'язку за п. 68, в якому перший, другий і третій пілот-сигнали виявлення передаються в послідовних OFDM символах. 71. Пристрій безпровідного зв'язку за п. 62, в якому в преамбулі суперкадру є щонайменше три OFDM символи. 72. Пристрій безпровідного зв'язку за п. 61, в якому перший пілот-сигнал виявлення вказує одне з наступного: чи використовується синхронний або асинхронний режим, чи використовується напівдуплексний режим, чи використовується повторне використання частоти або їх комбінації. 73. Пристрій безпровідного зв'язку, що приймає інформацію, який містить: засіб для детектування першого пілот-сигналу виявлення; засіб для використання першого пілот-сигналу виявлення для одержання інформації визначення системи; засіб для детектування другого пілот-сигналу виявлення; і засіб для використання другого пілот-сигналу виявлення для одержання ідентифікатора сектора. 74. Пристрій безпровідного зв'язку за п. 73, в якому згаданий перший пілот-сигнал виявлення переноситься в преамбулі суперкадру. 75. Пристрій безпровідного зв'язку за п. 73, в якому перший пілот-сигнал виявлення включає в себе інформацію визначення системи. 7 93928 8 76. Пристрій безпровідного зв'язку за п. 73, який додатково містить: засіб для корелювання другого пілот-сигналу виявлення з використанням гіпотези сектора; і засіб для корелювання першого пілот-сигналу виявлення з використанням інформації, включеної у другий пілот-сигнал виявлення. 77. Пристрій безпровідного зв'язку за п. 76, в якому засіб для корелювання першого пілот-сигналу виявлення містить засіб для корелювання з використанням швидкого перетворення Адамара (FHT). 78. Пристрій безпровідного зв'язку за п. 76, в якому засіб для корелювання першого пілот-сигналу виявлення містить засіб для корелювання з використанням PN послідовності або фазового зсуву, одержаного від другого пілот-сигналу виявлення. 79. Пристрій безпровідного зв'язку за п. 73, в якому перший пілот-сигнал виявлення скрембльований за допомогою вмісту другого пілот-сигналу виявлення для розрізнення секторів. 80. Пристрій безпровідного зв'язку за п. 73, який додатково містить засіб для детектування третього пілот-сигналу виявлення, причому третій пілотсигнал виявлення вказує довжину циклічного префікса, використовувану в переданих даних. 81. Пристрій безпровідного зв'язку за п. 80, в якому перший, другий і третій пілот-сигнали виявлення передаються не в послідовних OFDM символах. 82. Пристрій безпровідного зв'язку за п. 80, в якому перший, другий і третій пілот-сигнали виявлення передаються в послідовних OFDM символах. 83. Пристрій безпровідного зв'язку за п. 74, в якому в преамбулі суперкадру є щонайменше три OFDM символи. 84. Пристрій безпровідного зв'язку за п. 73, в якому перший пілот-сигнал виявлення вказує одне з наступного: чи використовується синхронний або асинхронний режим, чи використовується напівдуплексний режим, чи використовується повторне використання частоти або їх комбінації. 85. Машиночитаний носій, що містить: код, який спонукає щонайменше один комп'ютер виявляти перший пілот-сигнал виявлення і виявляти другий пілот-сигнал виявлення; і код, який спонукає щонайменше один комп'ютер одержувати інформацію визначення системи з першого пілот-сигналу виявлення і одержувати ідентифікатор сектора з другого пілот-сигналу виявлення. 86. Пристрій безпровідного зв'язку, який містить: процесор, виконаний з можливістю: детектування першого пілот-сигналу виявлення, який включає в себе інформацію визначення системи; інтерпретації визначення системи, включеного в перший пілот-сигнал виявлення, детектування другого пілот-сигналу виявлення; і одержання ідентифікатора сектора з другого пілотсигналу виявлення, і пам'ять, сполучену із згаданим процесором. Дана заявка вимагає пріоритет на основі попередньої заявки на патент США № 60/862641, поданої 10/24/06, під назвою "FRAME STRUCTURES FOR WIRELESS COMMUNICATION SYSTEMS", і попередньої заявки на патент США № 60/862744, поданої 10/24/06, під назвою "FRAME STRUCTURES FOR WIRELESS COMMUNICATION SYSTEMS". Всі ці заявки в повному обсязі включені в цей документ шляхом посилання. Галузь техніки, до якої належить винахід Нижченаведений опис стосується, загалом, безпровідного зв'язку і, зокрема, структур кадрів для систем безпровідного зв'язку. Рівень техніки Системи безпровідного зв'язку стали переважаючим засобом здійснення зв'язку одного з одним для більшості людей по всьому світу. Пристрої безпровідного зв'язку стали меншими в розмірах і більш потужними для задоволення потреб споживачів і поліпшення портативності і зручності. Збільшення потужності обробки в мобільних пристроях, таких як стільникові телефони, привело до збільшення потужностей, споживаних в безпровідних мережних системах передачі. Такі системи звичайно оновлюються не так легко, як стільникові пристрої, які зв'язуються по них один з одним. Оскільки можливості мобільних пристроїв розширяються, може бути складним підтримувати більш стару безпровідну мережну систему таким чином, щоб полегшити повне використання нових і поліпшених можливостей безпровідних пристроїв. Системи безпровідного зв'язку звичайно використовують різні підходи для генерації ресурсів передачі у формі каналів. Ці системи можуть бути системами мультиплексування з кодовим розділенням (CDM), системами мультиплексування з частотним розділенням (FDM) і системами мультиплексування з часовим розділенням (TDM). Одним звичайно використовуваним варіантом FDM є мультиплексування з ортогональним частотним розділенням (OFDM), яке ефективно розбиває повну системну смугу частот на множину ортогональних піднесучих. Ці піднесучі можуть також називатися тонами, елементами розрізнення або частотними каналами. Кожна піднесуча може модулюватися даними. У способах, основаних на часовому розділенні, кожна піднесуча може містити ділянку послідовних проміжків часу або сегментів часу, що виділяються. Кожний користувач може бути забезпечений однією або декількома комбінаціями сегментів часу і піднесучих для передачі і прийому інформації в певний період посилки або кадр. Схемами стрибкоподібної зміни (перемикання каналів) звичайно можуть бути схема стрибкоподібної зміни швидкості символів або схема блокової стрибкоподібної зміни. 9 Згідно зі способами, основаними на кодовому розділенні, дані звичайно передають на деякій кількості частот, доступних в будь-який час в деякій смузі частот. Звичайно дані оцифровуються і розширюються в доступній смузі частот, де множина користувачів може спільно використовувати цей канал, і відповідним користувачам може бути призначений унікальний послідовний код. Користувачі можуть вести передачу в одній і тій же широкосмуговій ділянці спектра, де сигнал кожного користувача розширюється по всій смузі частот за допомогою відповідного йому унікального коду розширення. Цей спосіб може передбачати колективне використання, коли один або декілька користувачів можуть вести передачу і прийом одночасно. Таке колективне використання може бути досягнуте через цифрову модуляцію широкосмугового спектра (псевдовипадкового сигналу), коли користувацький потік бітів кодується і розширюється в дуже широкому каналі псевдовипадковим чином. Приймач проектується для розпізнавання зв'язаної унікальної кодової послідовності і скасування рандомізації для накопичення бітів для конкретного користувача когерентним чином. Звичайна мережа безпровідного зв'язку (наприклад, яка використовує методи частотного, часового і/або кодового розділення) включає в себе одну або декілька базових станцій, які забезпечують деяку зону обслуговування, і один або декілька мобільних (наприклад, безпровідних) терміналів, які передають і приймають дані в цій зоні обслуговування. Звичайна базова станція може одночасно передавати множину потоків даних для служб широкомовної, групової і/або одноадресної передачі, де потоком даних є потік даних, який може представляти незалежний інтерес для прийому мобільним терміналом. Мобільний термінал в зоні обслуговування цієї базової станції може бути зацікавлений в прийомі одного, більше ніж одного або всіх потоків даних, що передаються від базової станції. Подібним же чином, мобільний термінал може передавати дані до базової станції або до іншого мобільного термінала. У цих системах смуга частот і інші системні ресурси призначаються з використанням планувальника. У випадку використання великих смуг частот канал часто стає дисперсним, і амплітудночастотна характеристика змінюється по цій смузі частот. Розкриття винаходу Нижче наведена спрощена характеристика суті винаходу для забезпечення базового розуміння деяких аспектів описаних варіантів здійснення. Це розкриття винаходу не є розширеним оглядом і не призначене ні для визначення ключових або критичних елементів, ні для опису обсягу таких варіантів здійснення. Його метою є представлення деяких понять описаних варіантів здійснення в спрощеній формі як вступу до більш докладного опису, який представлений нижче. Відповідно до одного або декількох варіантів здійснення і відповідного їм опису, різні аспекти описані в поєднанні зі структурами суперкадрів, які можуть забезпечити поліпшене виконання виявлення. Структури суперкадрів можуть також за 93928 10 безпечити можливість ефективного визначення гнучких параметрів, які визначають структуру преамбули. Структури суперкадрів можуть також поліпшити можливість швидкого пошукового виклику для масштабування зі смугою частот. Один з аспектів стосується способу передачі інформації в системі безпровідного зв'язку. Цей спосіб передбачає генерацію першого пілотсигналу виявлення, який несе інформацію визначення системи, і передачу першого пілот-сигналу виявлення до терміналів в системі безпровідного зв'язку. Преамбула суперкадру може включати в себе перший пілот-сигнал виявлення. Перший пілот-сигнал виявлення може переноситися в преамбулі суперкадру. Пристрій безпровідного зв'язку, який включає в себе щонайменше один процесор і пам'ять, є ще одним аспектом. Щонайменше один процесор виконаний з можливістю створення першого пілотсигналу виявлення, який несе інформацію визначення системи, і передачі першого пілот-сигналу виявлення. Пам'ять сполучена щонайменше з одним цим процесором. Інший аспект стосується пристрою безпровідного зв'язку, який передає інформацію преамбули суперкадру. Пристрій безпровідного зв'язку включає в себе засіб для генерації першого пілотсигналу виявлення, який несе інформацію визначення системи. Також в цей пристрій включений засіб для передачі першого пілот-сигналу виявлення. Перший пілот-сигнал виявлення може переноситися в преамбулі суперкадру. Комп'ютерний програмний продукт, який включає в себе машиночитаний носій, є супутнім аспектом. Машиночитаний носій може включати в себе код, який спонукає щонайменше один комп'ютер створювати перший пілот-сигнал виявлення, який несе інформацію визначення системи. Машиночитаний носій може також включати в себе код, який спонукає щонайменше один комп'ютер передавати перший пілот-сигнал виявлення до терміналів в системі безпровідного зв'язку. Перший пілотсигнал виявлення може переноситися в преамбулі суперкадру. Інший аспект стосується пристрою безпровідного зв'язку, який включає в себе процесор. Процесор може бути виконаний з можливістю генерації першого пілот-сигналу виявлення, який несе інформацію визначення системи, і передачі першого пілот-сигналу виявлення до терміналів в системі безпровідного зв'язку. Є також пам'ять, сполучена з цим процесором. Супутнім аспектом є спосіб прийому інформації в середовищі безпровідного зв'язку. Цей спосіб передбачає детектування першого пілот-сигналу виявлення і використання першого пілот-сигналу виявлення для одержання інформації визначення системи. Перший пілот-сигнал виявлення може включати в себе інформацію визначення системи. Ще один аспект стосується пристрою безпровідного зв'язку, який включає в себе щонайменше один процесор і пам'ять, сполучену із згаданим щонайменше одним процесором. Процесор може бути виконаний з можливістю детектування першого пілот-сигналу виявлення і використання 11 першого пілот-сигналу виявлення для одержання інформації визначення системи. Перший пілотсигнал виявлення може переноситися в преамбулі суперкадру. Пристрій безпровідного зв'язку, який приймає інформацію преамбули суперкадру, є іншим супутнім аспектом. Цей пристрій може включати в себе засіб для використання першого пілот-сигналу виявлення для одержання інформації визначення системи. Ще один аспект стосується комп'ютерного програмного продукту, який включає в себе машиночитаний носій. Машиночитаний носій може включати в себе код, який спонукає щонайменше один комп'ютер виявляти перший пілот-сигнал виявлення. Машиночитаний носій може також включати в себе код, який спонукає щонайменше один комп'ютер одержувати інформацію визначення системи шляхом аналізу першого пілот-сигналу виявлення. Перший пілот-сигнал виявлення може вказувати, чи використовується синхронний або асинхронний режим, чи використовується напівдуплексний режим, чи використовується повторне використання частоти в суперкадрі, або їх комбінації. Ще один аспект стосується пристрою безпровідного зв'язку, який включає в себе процесор. Процесор може бути виконаний з можливістю детектування першого пілот-сигналу виявлення, який включає в себе інформацію визначення системи, і інтерпретації визначення системи, включеного в перший пілот-сигнал виявлення. З цим процесором може бути пов'язана пам'ять. Для досягнення вищезазначених і супутніх цілей один або декілька варіантів здійснення включають ознаки, повністю описані нижче і, зокрема, вказані у формулі винаходу. Нижченаведений опис і супроводжуючі креслення детально викладають деякі ілюстративні аспекти і вказують лише небагато які способи із загального числа різних способів, в яких можуть бути використані принципи згаданих варіантів здійснення. Інші переваги і нові ознаки будуть очевидні з нижченаведеного докладного опису при розгляді в поєднанні з кресленнями, і мається на увазі, що описані варіанти здійснення включають в себе всі такі аспекти і їх еквіваленти. Короткий опис креслень Фіг. 1 ілюструє систему безпровідного зв'язку множинного доступу, яка може використовувати структури кадрів, описані тут. Фіг. 2 ілюструє аспекти структур суперкадрів для системи безпровідного зв'язку дуплексного множинного доступу з частотним розділенням (FDD). Фіг. 3 ілюструє аспекти структур суперкадрів для системи безпровідного зв'язку дуплексного множинного доступу з розділенням часу (TDD). Фіг. 4 ілюструє зразкову систему, яка використовує описані структури кадрів для здійснення зв'язку в середовищі безпровідного зв'язку. Фіг. 5 ілюструє систему для прийому описаних структур кадрів для зв'язку в середовищі безпровідного зв'язку. 93928 12 Фіг. 6 ілюструє спосіб передачі інформації в системі безпровідного зв'язку. Фіг. 7 ілюструє спосіб прийому пілот-сигналу виявлення, який включає в себе інформацію визначення системи. Фіг. 8 ілюструє блок-схему варіанта здійснення системи передавачів і системи приймачів. Фіг. 9 ілюструє систему для передачі інформації в середовищі безпровідного зв'язку. Фіг. 10 ілюструє систему для прийому інформації в середовищі безпровідного зв'язку. Здійснення винаходу Нижче будуть описані різні варіанти здійснення з посиланням на креслення. У нижченаведеному описі з метою пояснення наведені численні конкретні подробиці для забезпечення глибокого розуміння одного або декількох аспектів. Однак очевидно, що такий варіант (варіанти) здійснення може бути здійснений без цих конкретних подробиць. У інших прикладах добре відомі структури і пристрої показані у формі блок-схеми для полегшення опису цих варіантів здійснення. Мається на увазі, що використовуються в цьому документі терміни «компонент», «модуль», «система» і тому подібні означають об'єкт, що належить комп'ютера, який являє собою апаратне забезпечення, програмно-апаратні засоби, комбінацію апаратного і програмного забезпечення, програмне забезпечення або виконуване програмне забезпечення. Наприклад, компонентом може бути, не обмежуючись, процес, виконуваний процесором, процесор, об'єкт, виконуваний файл, потік виконання, програма і/або комп'ютер. Як ілюстрація, як додаток, виконуваний на обчислювальному пристрої, так і обчислювальний пристрій може бути компонентом. Один або декілька компонентів можуть знаходитися в рамках процесу і/або потоку виконання, і компонент може бути локалізований на одному комп'ютері і/або розподілений між двома або декількома комп'ютерами. Крім того, ці компоненти можуть виконуватися з різних машиночитаних носіїв, на яких збережені різні структури даних. Компоненти можуть зв'язуватися за допомогою локальних і/або віддалених процесів, наприклад, відповідно до сигналу, що має один або декілька пакетів даних (наприклад, даних від одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі і/або через мережу, таку як Інтернет, з іншими системами за допомогою цього сигналу). Крім того, різні варіанти здійснення описані тут відносно безпровідного термінала. Безпровідним терміналом може також називатися система, абонентський блок, абонентська станція, мобільна станція, мобільний пристрій, віддалена станція, віддалений термінал, термінал доступу, користувацький термінал, термінал, пристрій безпровідного зв'язку, користувацький агент, користувацький пристрій або користувацьке обладнання (UE). Безпровідним терміналом може бути стільниковий телефон, безпровідний телефон, телефон протоколу ініціювання сеансу (SIP), станція безпровідного абонентського доступу (WLL), портативний персональний комп'ютер (PDA), портативний пристрій з можливостями безпровідного зв'язку, обчислю 13 вальний пристрій або інший оброблювальний пристрій, сполучений з безпровідним модемом. Крім того, різні варіанти здійснення описані тут відносно базової станції. Базова станція може використовуватися для зв'язку з безпровідним терміналом (терміналами) і може також називатися точкою доступу, Вузлом В або визначатися деякими іншими термінами. Різні аспекти або ознаки будуть представлені з точки зору систем, які можуть включати в себе деяку кількість пристроїв, компонентів, модулів і т. п. Потрібно розуміти, що різні системи можуть включати в себе додаткові пристрої, компоненти, модулі і/або можуть не включати в себе всі пристрої, компоненти, модулі, обговорювані з посиланням на креслення. Також може використовуватися комбінація цих підходів. Фіг. 1 ілюструє систему 100 безпровідного зв'язку множинного доступу, яка може використовувати структури кадрів, описані тут. Більш детально, система 100 безпровідного зв'язку множинного доступу включає в себе множину стільників, наприклад, стільники 102, 104 і 106. У варіанті здійснення за Фіг. 1 кожний стільник 102, 104 і 106 може включати в себе точку 108, 110, 112 доступу, яка включає в себе множину секторів. Множина секторів утворена групами антен, кожна з яких відповідає за зв'язок з терміналами доступу в деякій частині стільника. В стільнику 102 кожна з груп 114, 116 і 118 антен відповідає якому-небудь відмінному сектору. В стільнику 104 кожна з груп 120, 122 і 124 антен відповідає якому-небудь відмінному сектору. В стільнику 106 кожна з груп 126, 128 і 130 антен відповідає якому-небудь відмінному сектору. Кожний стільник включає в себе декілька терміналів доступу, які знаходяться в зв'язку з одним або декількома секторами кожної точки доступу. Наприклад, термінали 132, 134, 136 і 138 доступу знаходяться в зв'язку з базовою станцією 108, термінали 140, 142 і 144 доступу знаходяться в зв'язку з точкою 110 доступу, а термінали 146, 149 і 150 доступу знаходяться в зв'язку з точкою 112 доступу. Як показано в стільнику 104, наприклад, кожний термінал 140, 142 і 144 доступу розташований у відмінній частині відповідного йому стільника, на відміну від кожного іншого термінала доступу в тому ж самому стільнику. Далі, кожний термінал 140, 142 і 144 доступу може бути розташований на відмінній відстані від відповідних груп антен, з якими він зв'язується. Обидва ці фактори, також через умови навколишнього середовища і інші умови в цьому стільнику, забезпечують ситуації, що викликають наявність відмінних канальних умов між кожним терміналом доступу і відповідною йому групою антен, з якою він зв'язується. Контролер 152 сполучений з кожним із стільників 102, 104 і 106. Контролер 152 може містити одне або декілька з'єднань з множиною мереж, таких як Інтернет, інші основані на пакетах мережі або голосові мережі з комутацією каналів, які забезпечують інформацію до терміналів доступу або від них при комунікації зі стільниками системи 100 безпровідного зв'язку множинного доступу. Конт 93928 14 ролер 152 включає в себе планувальник або пов'язаний з планувальником, який планує передачу до терміналів доступу або від них. У деяких варіантах здійснення планувальник може знаходитися в кожному індивідуальному стільнику, кожному секторі стільника або їх комбінації. Кожний з секторів може працювати з використанням однієї або декількох з множини несучих. Кожна несуча є частиною більшої смуги частот, в якій система може працювати або доступна для зв'язку. У одному секторі, що використовує одну або декілька несучих, для множини терміналів доступу може бути запланована кожна з різних несучих під час будь-якого заданого інтервалу часу (наприклад, кадру або суперкадру). Далі, для одного або декількох терміналів доступу може бути запланована множина несучих по суті в один і той же час. Для одного термінала доступу може бути запланована одна несуча або більше однієї несучої згідно з його можливостями. Ці можливості можуть бути частиною інформації сеансу, яка генерується, коли термінал доступу намагається одержати зв'язок, або яка була узгоджена раніше, можуть бути частиною інформації ідентифікації, яка передається терміналом доступу або може бути встановлена згідно з іншими підходами. У деяких аспектах інформація сеансу може містити пристрій ідентифікації сеансу, який генерується шляхом запиту термінала доступу або визначення його можливостей через його передачі. Далі, в деяких аспектах пілот-сигнали виявлення, які можуть бути включені в преамбулу суперкадру, можуть бути забезпечені тільки на одній несучій або частині однієї несучої для будь-якого заданого суперкадру. У інших аспектах тільки частини преамбули суперкадру (наприклад, пілотсигнали або пілот-сигнали виявлення) могли б мати ширину смуги меншу ніж несуча, хоч інші частини преамбули суперкадру більшу ширину смуги. Як використовується тут, точкою доступу може бути фіксована станція, використовувана для зв'язку з терміналами, і може також називатися базовою станцією, Вузлом В або визначатися деякими іншими термінами, і включати в себе яку-небудь або всю їх функціональність. Термінал доступу може також називатися користувацьким обладнанням (UE), пристроєм безпровідного зв'язку, терміналом, мобільною станцією або визначатися деякими іншими термінами і включати в себе якунебудь або всю їх функціональність. Потрібно зазначити, що хоч Фіг. 1 зображує фізичні сектори (наприклад, які мають різні групи антен для різних секторів), можуть використовуватися і інші підходи. Наприклад, множина фіксованих «пелюсток», кожна з яких охоплює різні області стільника в частотному просторі, може використовуватися замість фізичних секторів або в комбінації з ними. Для повного розуміння описаних аспектів будуть описані структури суперкадрів для систем безпровідного зв'язку множинного доступу. Фіг. 2 ілюструє аспекти структур 200 суперкадрів для системи безпровідного зв'язку дуплексного мно 15 жинного доступу з частотним розділенням (FDD). Фіг. 3 ілюструє аспекти структур 300 суперкадрів для системи безпровідного зв'язку дуплексного множинного доступу з часовим розділенням (TDD). У деяких аспектах преамбула суперкадру або її частини можуть охоплювати одну несучу або менше однієї несучої. Далі, в деяких аспектах центральною піднесучою заданої несучої може бути центральна піднесуча, або по суті центральна піднесуча, преамбули суперкадру. Передача прямої лінії зв'язку розділена на блоки суперкадрів 202, 303, які можуть включати в себе преамбулу 204, 304 суперкадру, за якою іде група кадрів фізичного рівня, деякі з яких позначені як 206, 208, 306 і 308. У FDD системі 200 передача зворотної лінії зв'язку і прямої лінії зв'язку може займати різні смуги частот таким чином, що передачі на цих лініях зв'язку не перекриваються, або в значній мірі не перекриваються на будь-яких частотних піднесучих. У TDD системі 300 N кадрів прямої лінії зв'язку і Μ кадрів зворотної лінії зв'язку визначають число послідовних кадрів прямої лінії зв'язку і зворотної лінії зв'язку, яке може бути безперервно передане, перш ніж буде допускатися передачею кадрів протилежного типу. Потрібно зазначити, що число N і Μ може варіюватися в даному суперкадрі або між суперкадрами. У деяких варіантах здійснення преамбула 204, 304 суперкадру включає в себе пілот-сигнали виявлення, які можуть полегшити одержання терміналом достатньої інформації для підключення до системи безпровідного зв'язку і її використання. Преамбула може також включати в себе один або декілька наступних каналів керування: основний канал керування передачею прямої лінії зв'язку (FPBCCH), допоміжний канал керування передачею прямої лінії зв'язку (F-SBCCH) і прямий канал швидкого пошукового виклику (F-QPCH). Ці канали керування несуть інформацію конфігурації для форми хвилі прямої лінії зв'язку і/або інформацію швидкого пошукового виклику для користувачів в неактивному режимі. Кадри фізичного рівня можуть нести дані і інші канали керування, ніж канали керування, що переносяться преамбулою 204, 304. Крім того, пілот-канал може включати в себе пілот-сигнали, які можуть використовуватися для оцінки каналу терміналами доступу, і/або канал передачі, який включає в себе інформацію конфігурації, яку може використовувати термінал доступу для демодуляції інформації, що міститься в кадрі прямої лінії зв'язку. Додаткова інформація виявлення, така як хронування і інша інформація, достатня для термінала доступу, щоб здійснювати зв'язок на одній з несучих і базове керування потужністю, або інформація зміщення може бути також включена в преамбулу 204, 304 суперкадру. У інших випадках, тільки дещо з вищезгаданого і/або інша інформація може бути включена в преамбулу 204, 304 суперкадру. Крім того, взаємні перешкоди сектора і інформація пошукового виклику може переноситися в преамбулі 204, 304 суперкадру. Структура преамбули 204, 304 суперкадру і тривалість часу між преамбулами суперкадрів (наприклад, між преамбулою 204 і преамбу 93928 16 лою 210) залежать від одного або декількох гнучких параметрів. Ширина смуги системи може включати в себе розмір швидкого перетворення Фур'є (FFT) і одну або декілька захисних піднесучих. У одному аспекті інформація пошукового виклику може займати множину сегментів фіксованої ширини смуги залежно від розміщення. Структура преамбули може містити подібне число бітів в F-QPCH для всіх призначень ширини смуги і могла б підтримувати один і той же запас ліній зв'язку для всіх призначень ширини смуги. Для призначень, які не обмежені потужністю, продуктивність пошукового виклику може бути масштабована згідно з шириною смуги. Число сегментів F-QPCH може сигналізуватися за допомогою біта в F-РВССН. Наприклад, канал пошукового виклику може займати множину сегментів конкретної ширини смуги (наприклад, 5 МГц кожний), таким чином, k сегментів можуть бути допустимі, коли використовувана ширина смуги складає щонайменше (512*k-128) піднесучих. Таким чином, в одному аспекті розміщення 10 МГц може мати два сегменти F-QPCH, розміщення 15 МГц може мати три сегменти F-QPCH і так далі. Число сегментів пошукового виклику може сигналізуватися за допомогою біта в каналі передачі або за допомогою інших засобів. Жоден з сегментів не потрібно центрувати на середній частоті несучої. Крім того, широкомовна передача або інша інформація повинна визначати точну границю, при якій дозволений перехід. Відповідно до деяких аспектів, FPBCCH може повторюватися в кожному сегменті F-QPCH. Вибір 128 піднесучих із захистом відповідає DO розміщенню трьох несучих в 5 МГц. Відповідно до деяких аспектів, ширина смуги пілот-сигналу виявлення обмежена 512 піднесучими і центрована на середній частоті несучої або біля неї. У одному аспекті ширина смуги виявлення фіксована і не змінюється (наприклад, немає стрибкоподібної зміни преамбули). Це може забезпечити вигоду спрощення операції пошуку і прискорення часу виявлення, оскільки пошуковий пристрій (наприклад, термінал) може шукати в одному і тому ж місцеположенні в кожному суперкадрі. Далі, в деяких аспектах, пілот-сигнали виявлення фіксованої ширини смуги і місцеположення ширини смуги, з точки зору піднесучих, можуть використовуватися для переадресації виклику і керування активною множиною для забезпечення точного відношення несучої до перешкоди (С/І) або подібної оцінки (наприклад, відношення сигнал-шум (SNR), відношення сигналу до перешкоди плюс шум (SINR), перешкоди і т. д.), яка може використовуватися для цих цілей терміналами доступу. Потрібно зазначити у вищезазначеному аспекті, що немає преамбули зі стрибкоподібною зміною. У схемі преамбули зі стрибкоподібною зміною взаємна перешкода, спостережувана кожним сектором, варіюється від суперкадру до суперкадру. Оскільки ефективність виявлення в 5 МГц має високу якість, будь-які поліпшення, зумовлені стрибкоподібною зміною, зводяться нанівець втратами в керуванні переадресацією виклику і у виконанні 17 визначення системи. Таким чином, вищезгаданий аспект не використовує стрибкоподібну зміну преамбули. У іншому аспекті циклічний префікс, використовуваний для символів в преамбулі суперкадру, або тільки пілот-сигнал виявлення, може бути тим же самим, що і циклічний префікс, використовуваний для символів в індивідуальних кадрах. В одному аспекті термінал доступу може визначити довжину циклічного префікса з циклічного префікса або за допомогою декодування другого з трьох пілот-сигналів виявлення. Це допускає загальносистемну дисперсію в довжині циклічного префікса в одній або декількох частинах заданого розміщення. Циклічний префікс може переноситися в пілот-сигналі виявлення,і, таким чином, його обмеження постійним значенням не є необхідним. Як показано на Фіг. 2 і 3, за преамбулою 204, 304 суперкадру іде послідовність кадрів. Кожний кадр може включати в себе ту ж саму або відмінну кількість OFDM символів, які можуть включати в себе деяку кількість піднесучих, які можуть одночасно використовуватися для передачі в якийнебудь заданий період. Далі, кожний кадр може працювати згідно з режимом стрибкоподібної зміни швидкості символів, коли один або декілька несуміжних OFDM символів призначені користувачеві на прямій лінії зв'язку або зворотній лінії зв'язку, або режимом блокової стрибкоподібної зміни, коли користувачі здійснюють стрибкоподібну зміну в блоці OFDM символів. Дійсні блоки або OFDM символи можуть стрибкоподібно змінюватися або не змінюватися між кадрами. Відповідно до деяких аспектів, F-PBCCH і FSBCCH можуть переноситися в перших п'яти OFDM символах. F-PBCCH переноситься у всіх суперкадрах, тоді як F-SBCCH і F-QPCH чергуються один з одним. Наприклад, F-SBCCH переноситься в непарних суперкадрах, a F-QPCH переноситься в парних суперкадрах. Таким чином, FSBCCH і F-QPCH чергуються. F-PBCCH, F-SBCCH і F-QPCH спільно використовують загальний пілотсигнал як в непарних, так і парних суперкадрах. FSBCCH і F-QPCH можуть бути закодовані на єдиному суперкадрі. F-PBCCH спільно закодований на шістнадцяти суперкадрах, оскільки F-PBCCH несе статичну інформацію по всьому розміщенню (наприклад, інформацію, яка є загальною від сектора до сектора). Крім того, ця структура може бути різною для синхронних і асинхронних систем. У асинхронних системах однорідні суперкадри скрембльовані з використанням PilotPN сектора, а в синхронних системах вони скрембльовані з використанням PilotPhase. PilotPN є 9-бітовим ідентифікатором сектора, використовуваним в UMB (Ультрамобільна широка смуга). PilotPhase задається виразом PilotPN+індекс суперкадру mod 512 (PilotPhase змінюється на кожний суперкадр). Однорідні суперкадри можуть бути скрембльовані з використанням SFNID для можливості здійснення операції швидкого пошукового виклику мережі з єдиною частотою (SFN). У деяких аспектах SFNID може бути рівним PilotPN. Сектори, що беруть участь в SFN, передають одну і ту ж форму сигналу і, отже, 93928 18 представляються як єдиний сектор, що передає сигнал з більш високою енергією до термінала, який приймає цю форму сигналу. Цей спосіб може ослабляти перешкоди, які викликаються одним сектором для іншого сектора, і може привести до збільшеної енергії, що приймається, в терміналі. SFN операція між якою-небудь групою секторів (наприклад, секторів одного і того ж стільника) може бути виконана за допомогою призначення одного і того ж SFNID цим секторам. Відповідно до деяких аспектів, F-PBCCH може займати перший OFDM символ в преамбулі суперкадру, a F-SBCCH/F-QPCH може займати наступні чотири OFDM символи. Введення значення ширини смуги в один OFDM символ для РВССН може забезпечити адекватний виграш обробки навіть в розміщенні низької ширини смуги (наприклад, 1,25 МГц). Додатковою перевагою може бути те, що термінали в неактивному режимі можуть використовувати цей OFDM символ для збіжності автоматичного регулювання посилення (AGC). Наприклад, це може забезпечити те, що відсутнє або має місце незначне погіршення в ефективності FQPCH. Це можливе, оскільки F-PBCCH несе специфічну для розміщення інформацію, яка вже відома терміналу в неактивному режимі. Отже, цьому терміналу не потрібно демодулювати цей OFDM символ, і він може замість цього використовувати прийняту енергію під час періоду цього символу як опору для установки його за допомогою автоматичного регулювання посилення (AGC) і тривалість часу цього OFDM символу як захисний час для забезпечення можливості збіжності AGC. Структура преамбули суперкадру може включати в себе вісім OFDM символів, перші п'ять символів можуть використовуватися для перенесення каналів керування, а останні три символи можуть нести пілот-сигнал виявлення. Пілот-сигнал виявлення в преамбулі суперкадру може містити три пілот-сигнали, які розділені за часом, частотою, або за часом і частотою. Додаткова інформація, що стосується пілот-сигналів, які містяться в преамбулі суперкадру, буде обговорюватися нижче. Фіг. 4 ілюструє зразкову систему 400, яка використовує описані структури кадрів для зв'язку в середовищі безпровідного зв'язку. Система 400 може бути виконана з можливістю модифікації преамбули суперкадру, яка може включати в себе інформацію визначення системи. Система 400 включає в себе передавач 402, який здійснює безпровідний зв'язок з приймачем 404. Передавачем 402 може бути, наприклад, базова станція, а приймачем 404 може бути пристрій зв'язку. Зрозуміло, що система 400 може включати в себе один або більше передавачів 402 і один або більше приймачів 404. Однак для простоти показані тільки один приймач і тільки один передавач. Для передачі інформації до приймача 404 передавач 402 включає в себе генератор 406 першого пілот-сигналу виявлення, який може бути виконаний з можливістю створення першого пілотсигналу виявлення. Відповідно до деяких аспектів, перший пілот-сигнал виявлення називається TDM3. Відповідно до деяких аспектів, перший пілот-сигнал виявлення ортогоналізується кодом 19 Уолша, який несе інформацію визначення системи. Відповідно до деяких аспектів, перший пілотсигнал виявлення може бути додатково скрембльований за допомогою вмісту другого пілотсигналу виявлення для того, щоб відрізняти різні сектори один від одного. У деяких аспектах система 400 може використовувати цю відмінність для диференціальної передачі прямої лінії зв'язку інформаційного сигналу іншого сектора (F-OSICH), який може бути також частиною преамбули суперкадру і використовуватися приймачем 404 для визначення сектора, для якого застосовується OSICH інформація. Перший пілот-сигнал виявлення може нести дев'ять бітів інформації. У одному аспекті перший пілот-сигнал виявлення може включати в себе один біт, який вказує, чи є цей сектор або точка доступу частиною синхронного або асинхронного розміщення, два біти можуть вказувати тривалість циклічного префікса, один біт для вказівки можливості напівдуплексної роботи, і чотири біти можуть використовуватися для вказівки молодших бітів (LSB) системного часу в асинхронному розміщенні. Ці чотири біти можуть використовуватися для визначення суперкадру, в якому починається передача мовлення, і/або для визначення суперкадру, в якому переноситься розширена інформація каналу (ЕСІ). У одному аспекті ЕСІ несе інформацію конфігурації зворотної лінії зв'язку, а також всі біти системного часу. У інших аспектах ці чотири біти можуть також використовуватися для випадкової інформації для алгоритмів, подібних перемиканню/скремблюванню, які виконуються в приймачі 404 (наприклад, терміналі доступу). У аспекті синхронного розміщення, LSB можуть використовуватися для перенесення числової інформації TDD (наприклад, розділення між прямою і зворотною лініями зв'язку). Далі, одне значення цих чотирьох бітів може бути зарезервоване для вказівки FDD роботи. У деяких аспектах один біт може використовуватися для вказівки повторного використання частоти на каналах суперкадру (наприклад, використання множини точок доступу або секторів однієї і тієї ж смуги частот). У іншому аспекті, для випадку проектування FFT на 5 МГц, один або декілька бітів можуть приблизно визначати число використовуваних захисних несучих. Також в передавач 402 включений генератор 408 другого пілот-сигналу виявлення, який може бути виконаний з можливістю створення другого пілот-сигналу виявлення. Відповідно до деяких аспектів, другий пілот-сигнал виявлення може називатися TDM2. У одному аспекті другий пілотсигнал виявлення ортогоналізований кодом Уолша, який залежить від PilotPN у випадку асинхронних секторів і від PilotPhase у випадку синхронних секторів. У одному аспекті фазовий зсув може бути визначений як PilotPN+Superframelndex mod 512. PilotPhase використовується в синхронних секторах для можливості здійснення зміни пілотсигналів виявлення від суперкадру до суперкадру, що дає виграш обробки по суперкадрах. Передавач 402 може також включати в себе генератор 410 третього пілот-сигналу виявлення, 93928 20 який може бути виконаний з можливістю створення третього пілот-сигналу виявлення. Відповідно до деяких аспектів, третій пілот-сигнал виявлення може називатися TDM1. У одному аспекті третій пілот-сигнал виявлення несе унікальну послідовність, яка може бути незалежною від PilotPN. У деяких аспектах смуга частот, охоплювана третім пілот-сигналом виявлення, становить 5 МГц піднесучих. У деяких аспектах третій пілот-сигнал виявлення для смуг частот нижче ніж 5 МГц, може бути згенерований за допомогою обнулення деяких несучих із захистом для одержання відповідної смуги частот. У одному аспекті третій пілот-сигнал виявлення може використовуватися для виявлення. Відповідно до деяких аспектів, послідовність третього пілот-сигналу виявлення може бути незалежною від ідентифікатора сектора, але може залежати від декількох бітів системної інформації (наприклад, розміру FFT, використовуваного системою, і довжини циклічного префікса, використовуваної системою). У деяких аспектах для передачі третього пілот-сигналу виявлення можуть використовуватися дванадцять різних послідовностей. У інших аспектах послідовність третього пілот-сигналу виявлення може бути унікальною (наприклад, ніякі інформаційні біти не передаються з використанням цієї послідовності). Це може зменшити складність виявлення, оскільки кореляція з кожною з послідовностей третього пілот-сигналу виявлення в реальному часі може складати домінуючу складність в процесі виявлення. Третій пілот-сигнал виявлення, відповідно до деяких аспектів, несе пілот-сигнал синхронізації за часом/частотою, який може бути незалежним від PilotPN. Чотири GCL послідовності можуть використовуватися для визначення тривалості циклічного префікса (СР). GCL послідовності можуть бути основані на розмірі FFT в 128, 256 або 512 тонів. Форма сигналу для розмірів FFT, більших ніж 512 тонів, є тією ж самою, що і для 512 тонів. GCL послідовності можуть відображатися на кожну N-ну піднесучу, де N більше ніж 1, для забезпечення N повторень у часовій області. Ці повторення можуть використовуватися для початкового детектування цієї послідовності і/або для частотної корекції. Потрібно зазначити, що перший, другий і третій пілот-сигнал виявлення необов'язково є OFDM символами в преамбулі суперкадру. Однак, відповідно до деяких аспектів, перший, другий і третій пілот-сигнали виявлення можуть бути послідовними OFDM символами. Ці пілот-сигнали виявлення можуть містити будь-яку множину послідовностей, що включають в себе, але не обмежених цим, ортогональні послідовності. GCL послідовності третього пілот-сигналу виявлення могли б не бути ортогональними одна відносно одної. Передавач 402 також включає в себе комунікатор 412, який може бути виконаний з можливістю посилки першого (TDM3), другого (TDM2) і третього (TDM1) пілот-сигналів виявлення до приймача 404. Відповідно до деяких аспектів, перший, другий і/або третій пілот-сигнали виявлення можуть переноситися в преамбулі суперкадру. 21 Приймач 404 може використовувати цю інформацію для підвищення ефективності виявлення. Система 400 може включати в себе процесор 414, оперативно зв'язаний з передавачем 402 (і/або пам'яттю 416) для виконання команд, що стосуються генерації пілот-сигналів виявлення і посилки пілот-сигналів виявлення до приймача 404. Пілот-сигнали виявлення можуть переноситися в преамбулі суперкадру. Процесор 414 може також виконувати команди, що стосуються включення пілот-сигналів виявлення в преамбулу суперкадру. Процесором 414 може також бути процесор, який керує одним або декількома компонентами системи 400, і/або процесор, який як аналізує, так і генерує інформацію, яка приймається від передавача 402, і керує одним або декількома компонентами системи 400. Пам'ять 416 може зберігати інформацію, яка стосується пілот-сигналів виявлення і/або преамбул суперкадрів, що генеруються процесором 414, і іншу інформацію, яка стосується передачі інформації в мережі безпровідного зв'язку. Пам'ять 416 може додатково зберігати протоколи, пов'язані з виконанням дій по керуванню зв'язком між передавачем 402 і приймачем 404 таким чином, що система 400 може використовувати збережувані протоколи і/або алгоритми для реалізації різних аспектів, описаних тут. Потрібно розуміти, що компонентами пристроїв зберігання даних (наприклад, запам'ятовуючих пристроїв), описаних тут, може бути або енергозалежна пам'ять, або енергонезалежна пам'ять, або запам'ятовуючі пристрої можуть включати в себе як енергозалежну, так і енергонезалежну пам'ять. Як приклад, а не обмеження, енергонезалежна пам'ять може включати в себе ПЗП (ROM), програмований ПЗП (PROM), електрично програмований ПЗП (EPROM), електрично стираний ПЗП (EEPROM) або флеш-пам'ять. Енергозалежна пам'ять може включати в себе ЗПДВ (RAM), що діє як зовнішня кеш-пам'ять. Як приклад, а не обмеження, RAM доступна в багатьох формах, таких як синхронна RAM (SRAM), динамічна RAM (DRAM), синхронна DRAM (SDRAM), SDRAM з подвоєною швидкістю передачі даних (DDR SDRAM), вдосконалена SDRAM (ESDRAM), DRAM з синхронною лінією зв'язку (SLDRAM) і пряма Rambus RAM (DRRAM). Пам'ять 416 описаних варіантів здійснення призначена містити, не обмежуючись, ці і інші відповідні типи пам'яті. Фіг. 5 ілюструє систему 500 для прийому описаних структур кадрів для зв'язку в середовищі безпровідного зв'язку. Система 500 може бути виконана з можливістю прийому преамбули суперкадру, яка включає в себе інформацію визначення системи. Система 500 може включати в себе один або декілька передавачів 502 в безпровідному зв'язку з одним або декількома приймачами 504. Приймач 504 може включати в себе детектор 506 першого пілот-сигналу виявлення, який може бути виконаний з можливістю виявлення першого пілот-сигналу виявлення (TDM3). Перший пілотсигнал виявлення може включати в себе інформацію визначення системи. Наприклад, інформація визначення системи може вказувати, чи викорис 93928 22 товується синхронний або асинхронний режим, чи використовується напівдуплексний режим, чи використовується повторне використання частоти, або їх комбінація. Перший пілот-сигнал виявлення може переноситися в преамбулі суперкадру, яка включає в себе щонайменше три OFDM символи. Також в приймач 504 включений компаратор 508, який може бути виконаний з можливістю корелювання другого пілот-сигналу виявлення TDM2 з використанням гіпотези секторів. Компаратор 508 може корелювати зі всіма гіпотезами секторів з використанням швидкого перетворення Адамара (FHT). Відповідно до деяких аспектів, через повторення символів, різні часові гіпотези можуть використовуватися для 1,25 МГц і 2,5 МГц FFT. Асоціатор 510 може бути виконаний з можливістю корелювання першого пілот-сигналу виявлення (TDM3) з використанням інформації, включеної у другий пілот-сигнал виявлення. Асоціатор 510 може спочатку дескремблювати TDM3 з використанням PilotPN (наприклад, асинхронно) або PilotPhase (наприклад, синхронно), включені в TDM2. Інформація, що переноситься на TDM3, може поліпшити демодуляцію F-PBCCH і FSBCCH, які можуть нести інформацію конфігурації, яка сприяє демодуляції даних прямої лінії зв'язку приймачем 504. Наприклад, кожний F-PBCCH несе розмір FFT і число захисних піднесучих. F-РВССН може також нести дев'ять LSB системного часу для можливості здійснення перетворення приймачем 504 PilotPhase в PilotPN для синхронних систем. Відповідно до деяких аспектів, приймач 504 може бути додатково виконаний з можливістю детектування третього пілот-сигналу виявлення (TDM1) в смузі частот 1,25 МГц. Оскільки ця смуга частот може бути однією з 5 МГц, 2,5 МГц або 1,25 МГц, використання мінімально підтримуваної смуги частот (1,25 МГц) для виявлення TDM1 може забезпечити те, що не виявляється ніяка позасмугова перешкода. Відповідно до деяких аспектів, TDM1 форми сигналу для всіх смуг частот виявляються ідентичними на інтервалі цієї частоти (1,25 МГц). Відповідно до інших аспектів, різні послідовності можуть використовуватися для TDM1 залежно від смуги частот. У деяких аспектах, коли є три різних послідовності для смуги частот і чотири різних послідовності для розміру FFT, приймач може корелювати з дванадцятьма різними послідовностями. Система 500 може включати в себе процесор 512, оперативно зв'язаний з приймачем 504 (і/або пам'яттю 514), для виконання команд, які стосуються виявлення першого пілот-сигналу виявлення, корелювання другого пілот-сигналу виявлення з першим пілот-сигналом виявлення і корелювання третього пілот-сигналу виявлення з використанням інформації, включеної у другий пілотсигнал виявлення. Процесором 512 може також бути процесор, який керує одним або декількома компонентами системи 500, і/або процесор, який як аналізує, так і генерує інформацію, одержану приймачем 504, і керує одним або декількома компонентами системи 500. 23 Пам'ять 514 може зберігати інформацію, яка стосується виявлення пілот-сигналів виявлення і/або корелювання пілот-сигналів виявлення, що генеруються процесором 512, і іншу відповідну інформацію, яка стосується передачі інформації в мережі безпровідного зв'язку. Пам'ять 514 може додатково зберігати протоколи, пов'язані з виконанням дій по керуванню зв'язком між передавачем 502 і приймачем 504 таким чином, що система 500 може використовувати збережувані протоколи і/або алгоритми для реалізації різних аспектів, описаних тут. У зв'язку із зразковими системами, показаними і описаними вище, способи, які можуть бути реалізовані відповідно до описаного предмета розгляду, будуть краще зрозумілі з посиланням на блоксхеми Фіг. 6 і 7. Хоч, з метою простоти пояснення, ці способи показані і описані як група блоків, потрібно розуміти, що заявлений винахід не обмежений цим числом або порядком блоків, оскільки визначені блоки можуть зустрічатися і в інших порядках і/або паралельно з іншими блоками з того, що зображено і описано тут. Крім того, не всі ілюстровані блоки можуть бути необхідні для реалізації способів, описаних далі. Потрібно розуміти, що функціональність, пов'язана з блоками, може бути реалізована за допомогою програмного забезпечення, апаратного забезпечення, їх комбінації або іншими придатними засобами (наприклад, пристроєм, системою, процесом, компонентом). Крім того, потрібно далі розуміти, що способи, описані далі і по всьому цьому опису, можуть зберігатися на продукті виробництва для поліпшення транспортування і перенесення таких способів до різних пристроїв. Фахівцям в даній галузі техніки буде ясно, що спосіб міг би бути альтернативно представлений як група взаємопов'язаних станів або подій, як, наприклад, в діаграмі стану. На Фіг. 6 показаний спосіб 600 передачі інформації в системі безпровідного зв'язку. Інформація, що передається, може включати в себе пілотсигнали виявлення, які можуть забезпечити підвищення ефективності виявлення. Пілот-сигнали виявлення можуть також дати можливість здійснення ефективного визначення гнучких параметрів, які визначають структуру преамбули. Пілотсигнали виявлення можуть також поліпшити можливість швидкого пошукового виклику для масштабування залежно від смуги частот. Спосіб 600 починається на етапі 602, коли генерується перший пілот-сигнал виявлення. Перший пілот-сигнал виявлення може бути названий TDM3. Відповідно до деяких аспектів, перший пілот-сигнал виявлення несе інформацію визначення системи. Перший пілот-сигнал виявлення може вказувати довжину циклічного префікса, використовувану в переданих даних, чи використовується синхронний або асинхронний режим, чи використовується напівдуплексний режим, чи використовується повторне використання частоти, або їх комбінація. На етапі 604 перший пілот-сигнал виявлення передається до терміналів в середовищі безпровідного зв'язку. Відповідно до деяких аспектів, може бути створений і переданий другий і/або третій пілот 93928 24 сигнал виявлення. У одному аспекті на етапі 606 генерується другий пілот-сигнал виявлення, який може бути названий TDM2. Другий пілот-сигнал виявлення може включати в себе послідовність, яка залежить від ідентифікатора сектора. Другий пілот-сигнал виявлення може бути згенерований з використанням одного або декількох аспектів, описаних вище. Перший пілот-сигнал виявлення може бути скрембльований за допомогою вмісту другого пілот-сигналу виявлення для розрізнення різних секторів. На етапі 608 генерується третій пілот-сигнал виявлення (іноді званий TDM1). Третій пілотсигнал виявлення може включати в себе послідовність, яка залежить від робочої смуги частот і циклічного префікса. Третій пілот-сигнал виявлення може нести унікальну послідовність і може бути згенерований з використанням одного або декількох вищеописаних аспектів. На етапі 604 передається будь-яка комбінація першого, другого або третього пілот-сигналу виявлення. Відповідно до деяких аспектів, перший, другий або третій пілот-сигнал виявлення переносяться в преамбулі суперкадру. Пілот-сигналами виявлення можуть бути послідовні OFDM символи або непослідовні OFDM символи. Відповідно до деяких аспектів, ортогональні послідовності пілот-сигналів виявлення є різними. У деяких аспектах ортогональна послідовність є різною для другого (TDM2) і першого (TDM3) пілотсигналів виявлення, основаних на коді Уолша. У деяких аспектах ці три пілот-сигнали виявлення містять будь-яку множину послідовностей і не обмежені ортогональними послідовностями. Додатково або альтернативно, центральна піднесуча пілот-сигналів виявлення є приблизно центральною піднесучою пілот-сигналів виявлення. Фіг. 7 ілюструє спосіб 700 прийому пілотсигналу виявлення, який включає в себе інформацію визначення системи. На етапі 702 термінал доступу намагається детектувати перший пілотсигнал виявлення (TDM3). Перший пілот-сигнал виявлення може включати в себе інформацію визначення системи. Наприклад, інформація визначення системи може вказувати, чи використовується синхронний або асинхронний режим, чи використовується напівдуплексний режим, чи використовується повторне використання частоти, або їх комбінація. Перший пілот-сигнал виявлення може переноситися в преамбулі суперкадру, яка включає в себе щонайменше три OFDM символи. На етапі 704 інформація, включена в перший пілот-сигнал виявлення, використовується для одержання інформації визначення системи. Відповідно до деяких аспектів, спосіб 700 також включає в себе корелювання другого пілотсигналу виявлення, на етапі 706, з використанням різних гіпотез секторів. Другий пілот-сигнал виявлення може бути названий TDM2. У одному аспекті термінал доступу може ефективно корелювати зі всіма гіпотезами секторів з використанням FHT. У деяких аспектах TDM2 може використовуватися за допомогою включення повторення символів для різних розмірів розміщень смуг частот або розмірів FFT (наприклад, 1,25 МГц і 2,5 МГц FFT). 25 З використанням інформації TDM2 термінал доступу корелює з TDM3 (перший пілот-сигнал виявлення) на етапі 708 з використанням FHT або іншого підходу. У одному аспекті це може бути поліпшене шляхом дескремблювання TDM3 з використанням PN послідовності або фазового скремблювання, використовуваного на TDM2. Звичайно інформація, що переноситься на TDM3, використовується для демодуляції мовлення, керування потужністю і інших каналів (наприклад, FPBCCH і F-SBCCH). Ці канали несуть інформацію конфігурації, яка дозволяє терміналу демодулювати дані прямої лінії зв'язку (наприклад, F-PBCCH несе точний FFT розмір і число піднесучих із захистом розміщення, або які в цей час використовуються). У одному аспекті F-PBCCH може також нести дев'ять LSB системного часу для можливості здійснення терміналом перетворення PilotPhase в PilotPN для синхронних систем. Відповідно до деяких аспектів, спосіб 700 продовжується на етапі 710, коли детектується третій пілот-сигнал виявлення. Цей третій пілот-сигнал виявлення може бути названий TDM1. Детектування може здійснюватися в частині смуги частот або по суті у всій смузі частот. У одному аспекті термінал доступу здійснює пошук TDM1 в смузі частот 1,25 МГц. Потрібно зазначити, що в деяких аспектах TDM1 форми сигналів для всіх смуг частот виглядають ідентичними в смузі частот. Відповідно до деяких аспектів, вибирана смуга частот (наприклад, 1,25 МГц) вибирається мінімальною підтримуваною смугою частот, що гарантує, що позасмугові перешкоди не впливають на цю детектування. На Фіг. 8 показана блок-схема одного варіанта здійснення системи 810 передавачів і системи 850 приймачів в ΜΙΜΟ системі 800. У системі 810 передавачів дані трафіку для деякої кількості потоків даних надаються від джерела 812 даних до процесора 814 передачі (ТХ) даних. У одному варіанті здійснення кожний потік даних передається по відповідній антені передачі. ТХ процесор 814 даних форматує, кодує і перемежовує дані трафіку для кожного потоку даних на основі конкретної схеми кодування, вибираної для цього потоку даних для забезпечення кодованих даних. Кодовані дані для кожного потоку даних можуть бути мультиплексовані з даними пілотсигналу з використанням OFDM способів. Даними пілот-сигналу звичайно є відомий шаблон даних, який обробляється відомим чином і може використовуватися в системі приймача для оцінки характеристики каналу. Мультиплексований пілотсигнал і кодовані дані для кожного потоку даних потім модулюються (наприклад, посимвольно перетворюються) на основі конкретної схеми модуляції (наприклад, BPSK, QPSK, M-PSK або MQAM), вибраної для цього потоку даних для забезпечення символів модуляції. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть бути визначені командами, виконуваними процесором 830. Символи модуляції для всіх потоків даних потім надаються ТХ процесору 820, який може додатково обробити символи модуляції (наприклад, 93928 26 для OFDM). ТХ процесор 820 потім надає NT потоків символів модуляції NT передавачам (TMTR) 822a-822t. Кожний передавач 822 приймає і обробляє відповідний потік символів для забезпечення одного або декількох аналогових сигналів і додатково перетворює (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) ці аналогові сигнали для забезпечення модульованого сигналу, придатного для передачі по ΜΙΜΟ каналу. NT модульовані сигнали від передавачів 822a-822t потім передаються від NT антен 824a-824t, відповідно. У системі 850 приймача передані модульовані сигнали приймаються NR антенами 852а-852г, і прийнятий сигнал від кожної антени 852 надається відповідному приймачу (RCVR) 854. Кожний приймач 854 перетворює (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний прийнятий сигнал, оцифровує перетворений сигнал для забезпечення вибірок і додатково обробляє ці вибірки для забезпечення відповідного «прийнятого» потоку символів. RX процесор 860 даних потім приймає і обробляє NR прийняті пстоки символів від NR приймачів 854 на основі способу обробки конкретного приймача для забезпечення NT «детектованих» потоків символів. Обробка RX процесором 860 даних більш детально описана нижче. Кожний детектований потік символів включає в себе символи, які є оцінками символів модуляції, переданими для відповідного потоку даних. RX процесор 860 даних потім демодулює, виконує обернене перемежовування і декодує кожний детектований потік символів для відновлення даних трафіку для цього потоку даних. Обробка RX процесором 860 даних є додатковою до обробки, виконуваної ТХ процесором 820 і ТХ процесором 814 даних в системі 810 передавачів. Оцінка характеристики каналу, генерована RX процесором 860, може використовуватися для виконання просторової, просторово-часової обробки в приймачі, регулювання рівнів потужності, зміни швидкостей або схем модуляції або інших дій. RX процесор 860 може додатково оцінювати відношення «сигнал-шум і перешкода» (SNR) детектованих потоків символів і можливо інші канальні характеристики і надавати ці величини процесору 870. RX процесор 860 даних або процесор 870 може додатково проводити оцінку «робочого» SNR для системи. Процесор 870 потім забезпечує інформацію стану каналу (CSI), яка може містити різні типи інформації, що стосується лінії зв'язку і/або прийнятого потоку даних. Наприклад, CSI може містити тільки «робочий» SNR. CSI потім обробляється ТХ процесором 878 даних, модулюється модулятором 880, перетворюється передавачами 854а-854r і передається зворотно до системи 810 передавача. У системі 810 передавача модульовані сигнали від системи 850 приймача приймаються антенами 824, перетворюються приймачами 822, демодулюються демодулятором 840 і обробляються RX процесором 842 даних для відновлення CSI, повідомленої системою приймача. Повідомлена CSI потім надається процесору 830 і використовується (1) для визначення швидкостей передачі 27 даних і схем кодування і модуляції, що підлягають використанню для цих потоків даних, і (2) для генерації різних операцій керування для ТХ процесора 814 даних і ТХ процесора 820. Альтернативно, CSI може використовуватися процесором 830 для визначення схем модуляції і/або швидкостей кодування для передачі, разом з іншою інформацією. Це може бути потім надане передавачу, який використовує цю інформацію, яка може бути квантована, для надання більш пізніх передач приймачу. Процесори 830 і 870 керують роботою систем передавача і приймача, відповідно. ЗП 832 і 872 забезпечують пам'ять для програмних кодів і даних, використовуваних процесорами 830 і 870, відповідно. Для дуплексного режиму передачі даних функції системи 850 приймачів і системи 810 передавачів можуть бути взаємозамінними, причому трафік даних у зворотному напрямку надається з джерела 836 даних, передається в систему 810 передавачів способом, подібним до описаного вище, декодується в системі 810 передавачів і надається в приймач 844 даних для зберігання. У приймачі різні способи обробки можуть використовуватися для обробки NR прийнятих сигналів для детектування NT переданих потоків даних. Ці способи обробки приймача можуть бути згруповані в дві основні категорії: (і) просторові і просторово-часові способи обробки приймача (які також називаються способами компенсації); і (іі) спосіб обробки приймача «послідовне обнулення/компенсація і заглушення перешкод» (який також називається способом обробки приймача «послідовне заглушення перешкод» або «послідовне заглушення»). Використовувані тут терміни «широкомовна передача» і «групова передача» можуть застосовуватися до однієї і тієї ж передачі. А саме, не потрібно, щоб широкомовна передача обов'язково посилалася до всіх терміналів точки доступу або сектора. Способи передачі, описані тут, можуть бути реалізовані різними засобами. Наприклад, ці способи можуть бути реалізовані в апаратному забезпеченні, програмно-апаратних засобах, програмному забезпеченні або їх комбінації. Для апаратної реалізації процесори в передавачі можуть бути реалізовані в одній або декількох прикладних інтегральних схемах (ASIC), процесорах цифрових сигналів (DSP), пристроях обробки цифрових сигналів (DSPD), програмованих логічних пристроях (PLD), програмованих користувачем вентильних матрицях (FPGA), процесорах, контролерах, мікроконтролерах, мікропроцесорах, електронних пристроях, інших електронних блоках, спроектованих для виконання функцій, описаних тут, або їх комбінаціях. Оброблювальні блоки в приймачі можуть бути також реалізовані в одній або декількох ASIC, DSP, процесорах і т. д. Для програмної реалізації способи передачі можуть бути реалізовані командами (наприклад, процедурами, функціями і т. д.), які можуть використовуватися для виконання функцій, описаних тут. Ці команди можуть зберігатися в пам'яті (наприклад, пам'яті 832 або 872 на Фіг. 8) або іншому 93928 28 комп'ютерному програмному продукті і виконуватися процесором (наприклад, процесором 830, 870х або 870у). Пам'ять може бути реалізована в процесорі або поза процесором. Потрібно зазначити, що поняття каналів тут стосується інформації або типів передачі, які можуть бути передані точкою доступу або терміналом доступу. Воно не вимагає або використовує фіксовані або задані блоки піднесучих, періоди часу або інші ресурси, виділені для таких передач. Фіг. 9 ілюструє систему 900 для передачі інформації в середовищі безпровідного зв'язку. Система 900 може знаходитися щонайменше частково в базовій станції. Потрібно розуміти, що система 900 представлена як така, що включає функціональні блоки, які можуть бути функціональними блоками, що представляють функції, реалізовані за допомогою процесора, програмного забезпечення або їх комбінацією (наприклад, програмноапаратними засобами). Система 900 включає в себе логічне угрупування 902 електричних компонентів, які можуть діяти окремо або в сполученні. Логічне у групування 902 може включати в себе електричний компонент для генерації першого пілот-сигналу 904 виявлення, який може також називатися TDM3. Перший пілот-сигнал виявлення може включати в себе інформацію визначення системи. Другий пілот-сигнал виявлення може вказувати довжину циклічного префікса, використовувану в переданих даних, чи використовується синхронний або асинхронний режим, чи використовується напівдуплексний режим, чи використовується повторне використання частоти в суперкадрі, або їх комбінації. Також в логічне угрупування 902 включений електричний компонент для передачі першого пілот-сигналу 904 виявлення. Відповідно до деяких аспектів, перший пілот-сигнал виявлення може переноситися в преамбулі суперкадру. Відповідно до деяких аспектів, в логічне угрупування 902 включений електричний компонент для формування другого пілот-сигналу 906 виявлення. Другий пілот-сигнал виявлення іноді називається TDM2. Другий пілот-сигнал виявлення може включати в себе послідовність, яка залежить від ідентифікатора сектора. Другий пілот-сигнал виявлення може переноситися в преамбулі суперкадру. У інших аспектах логічне угрупування 902 також включає в себе електричний компонент для створення третього пілот-сигналу 910 виявлення. Цей третій пілот-сигнал виявлення може також називатися TDM1. Третій пілот-сигнал виявлення може включати в себе послідовність, яка залежить від робочої смуги частот і циклічного префікса. Відповідно до деяких аспектів, третій пілот-сигнал виявлення може переноситися в преамбулі суперкадру. Як альтернатива або доповнення, електричний компонент 906 може включати в себе один або декілька перших, других або третіх пілотсигналів виявлення в преамбулі суперкадру, яка передається електричним компонентом 906. Перший, другий або третій пілот-сигнал виявлення може містити будь-яку множину послідовностей. 29 Відповідно до деяких аспектів, якщо використовуються ортогональні послідовності, то ортогональні послідовності відрізняються для першого (TDM3) і другого (TDM2) пілот-сигналів виявлення, основаних на коді Уолша. GCL послідовності третього пілот-сигналу виявлення не є ортогональними одна відносно одної. Перший пілот-сигнал виявлення може бути скрембльований за допомогою вмісту другого пілот-сигналу виявлення. Далі, центральна піднесуча пілот-сигналів виявлення є приблизно центральною піднесучою пілот-сигналів виявлення. Перша, друга і третя ортогональні послідовності можуть бути непослідовними OFDM символами, послідовними OFDM символами або їх комбінацією. У деяких аспектах в преамбулі суперкадру є щонайменше три OFDM символи. Крім того, система 900 може включати в себе пам'ять 914, яка зберігає команди для виконання функцій, пов'язаних з електричними компонентами 904, 906, 908 і 910 або іншими компонентами. Хоч вони показані зовнішніми до пам'яті 914, потрібно розуміти, що один або декілька електричних компонентів 904, 906, 908 і 910 можуть існувати в пам'яті 914. Фіг. 10 ілюструє систему 1000 для прийому інформації в середовищі безпровідного зв'язку. Система 1000 може знаходитися щонайменше частково в терміналі. Потрібно розуміти, що система 1000 представлена як така, що включає в себе функціональні блоки, які можуть бути функціональними блоками, що представляють функції, реалізовані процесором, програмним забезпеченням або їх комбінацією (наприклад, програмноапаратними засобами). Система 1000 включає в себе логічне угрупування 1002 електричних компонентів, які діють роздільно або в сполученні. Логічне угрупування 1002 може включати в себе електричний компонент для детектування першого пілот-сигналу 1004 виявлення. Перший пілот-сигнал виявлення може переноситися в преамбулі суперкадру і може називатися TDM3. У преамбулі суперкадру може бути щонайменше три OFDM символи. Логічне угрупування 1002 може також включати в себе електричний компонент для використання першого пілот-сигналу виявлення для виявлення інформації 1006 визначення системи. Перший пілот-сигнал виявлення може вказувати, чи використовується синхронний або асинхронний режим, чи використовується напівдуплексний режим, чи використовується повторне використання частоти, або їх комбінація. Як доповнення або альтернатива, логічне угрупування 1002 може включати в себе електричний компонент для корелювання другого пілотсигналу 1008 виявлення з використанням гіпотези сектора. Другий пілот-сигнал виявлення може називатися TDM2. Також в логічне угрупування 1002 включений електричний компонент для корелювання першого пілот-сигналу 1010 виявлення. Перший пілот-сигнал виявлення (TDM3) може корелюватися з використанням інформації, включеної у другий пілот-сигнал виявлення (TDM2). Корелювання першого пілот-сигналу виявлення може 93928 30 включати в себе корелювання з використанням FHT. Відповідно до деяких аспектів, корелювання першого пілот-сигналу виявлення включає в себе корелювання з використанням PN послідовності або фазового зсуву, одержаного від другого пілотсигналу виявлення. Відповідно до деяких аспектів, логічне угрупування 1002 може також включати в себе електричний компонент для детектування третього пілотсигналу виявлення, який може називатися TDM1. Третій пілот-сигнал виявлення може вказувати довжину циклічного префікса, використовувану в переданих даних. У деяких аспектах перший пілотсигнал виявлення скрембльований за допомогою вмісту другого пілот-сигналу виявлення для розрізнення секторів. Перша, друга і третя послідовності можуть бути непослідовними OFDM символами або послідовними OFDM символами або їх комбінаціями. Крім того, система 1000 може включати в себе пам'ять 1012, яка зберігає команди для виконання функцій, пов'язаних з електричними компонентами 1004, 1006, 1008 і 1010 або іншими компонентами. Хоч вони показані як зовнішні до пам'яті 1012, потрібно розуміти, що один або декілька електричних компонентів 1004, 1006, 1008 і 1010 можуть існувати в пам'яті 1012. Потрібно розуміти, що конкретний порядок або ієрархія етапів в описаних процесах є прикладом можливих підходів. Залежно від конструктивних переваг, ясно, що конкретний порядок або ієрархія етапів в цих процесах можуть бути змінені без виходу за рамки обсягу даного опису. Супутній спосіб заявляє дані елементи різних етапів в порядку прикладу і не має на увазі обмеження представленим конкретним порядком або ієрархією. Фахівцям в даній галузі техніки повинно бути зрозуміло, що інформація і сигнали можуть бути представлені з використанням будь-яких з існуючої різноманітності різних технологій і методів. Наприклад, дані, команди, інформація, сигнали, біти, символи і елементи сигналу, які згадані у всьому вищенаведеному описі, можуть бути представлені за допомогою напруг, струмів, електромагнітних хвиль, магнітних полів або частинок, оптичних полів або частинок або будь-якою їх комбінацією. Фахівцям також повинно бути зрозуміло, що різні ілюстративні логічні блоки, модулі, схеми і етапи алгоритмів, описані відносно варіантів здійснення, описаних в цьому документі, можуть бути реалізовані у вигляді електронного апаратного забезпечення, комп'ютерного програмного забезпечення або їх комбінацій. Для ясної ілюстрації цієї взаємозамінності апаратного забезпечення і програмного забезпечення різні ілюстративні компоненти, блоки, модулі, схеми і етапи описані вище в основному з точки зору їх функціональності. Те, чи реалізована та або інша функціональність у вигляді апаратного забезпечення або програмного забезпечення, залежить від конкретного додатку і проектних обмежень, накладених на систему загалом. Фахівці в даній галузі техніки можуть реалізувати описану функціональність різними способами для кожного конкретного застосування, але такі 31 рішення реалізації не повинні інтерпретуватися як такі, що виходять за рамки обсягу даного опису. Різні ілюстративні логічні блоки, модулі і схеми, описані відносно варіантів здійснення, описаних в цьому документі, можуть бути реалізовані або виконані універсальним процесором, процесором цифрових сигналів (DSP), інтегральною схемою прикладної орієнтації (ASIC), програмованою користувачем вентильною матрицею (FPGA) або іншим програмованим логічним пристроєм, схемою на дискретних компонентах або транзисторними логічними схемами, дискретними компонентами апаратного забезпечення або будь-якою їх комбінацією, виконаною з можливістю виконання функцій, описаних в цьому документі. Універсальним процесором може бути мікропроцесор, контролер, мікроконтролер або машина станів. Процесор може бути також реалізований у вигляді комбінації обчислювальних пристроїв, наприклад, комбінації DSP і мікропроцесора, множини мікропроцесорів, одного або декількох мікропроцесорів в поєднанні з ядром DSP, або будь-якої іншої такої конфігурації. Етапи способу або алгоритму, описаного відносно варіантів здійснення, описаних в цьому документі, можуть бути втілені безпосередньо в апаратному забезпеченні, в модулі програмного забезпечення, виконуваному процесором, або в їх комбінації. Модуль програмного забезпечення може знаходитися в ЗПДВ, флеш-пам'яті, ПЗП, СППЗП, ЕСППЗП, регістрах, жорсткому диску, знімному диску, компакт-диску або будь-якій іншій формі носія даних, відомій в даній галузі техніки. Зразковий носій даних сполучений з процесором таким чином, що процесор може зчитувати інформацію з цього носія даних і записувати інформацію на нього. Як альтернатива, носій даних може складати з процесором одне ціле. Процесор і носій даних можуть знаходитися в ASIC. ASIC може знаходитися в терміналі користувача. Як альтернатива, процесор і носій даних можуть знаходитися в терміналі користувача у вигляді дискретних компонентів. Вищенаведений опис розкритих варіантів здійснення представлений для того, щоб дозволити будь-якому фахівцеві в даній галузі техніки здійснити або використати даний опис. Різні модифікації цих варіантів здійснення очевидні для фахівців в даній галузі техніки, і загальні принципи, визначені тут, можуть бути застосовані до інших варіантів здійснення, не виходячи за рамки суті і об'єму цього опису. Таким чином, даний опис не має на увазі обмеження варіантами здійснення, показаними в даному документі, а повинен відповідати найбільш широкому об'єму, сумісному з принци 93928 32 пами і новими ознаками, описаними в цьому документі. Для реалізації у вигляді програмного забезпечення способи, описані тут, можуть бути реалізовані модулями (наприклад, процедурами, функціями і так далі), які виконують функції, описані тут. Коди програмного забезпечення можуть зберігатися в блоках пам'яті і виконуватися процесорами. Блок пам'яті може бути реалізований в процесорі або поза процесором, і в цьому випадку він може бути комунікативно зв'язаний з процесором різними засобами, відомими в даній галузі техніки. Крім того, різні аспекти або ознаки, описані в цьому документі, можуть бути реалізовані у вигляді способу, пристрою або продукту з використанням стандартних методів програмування і/або конструювання. Термін «продукт», використовуваний тут, включає в себе комп'ютерну програму, доступну з будь-якого машиночитаного пристрою, носія інформації або середовища передачі даних. Наприклад, машиночитаний носій може включати в себе, не обмежуючись, магнітні ЗП (наприклад, жорсткий диск, дискету, магнітні стрічки і так далі), оптичні диски (наприклад, компакт-диск (CD), цифровий універсальний диск (DVD) і так далі), смарт-карти і пристрої флеш-пам'яті (наприклад, СППЗП, карту, карту пам'яті, носій флеш-пам'яті і так далі). Крім того, різні носії даних, описані в цьому документі, можуть являти собою один або декілька пристроїв і/або інші машиночитані носії для зберігання інформації. Термін «машиночитаний носій» може включати в себе, не обмежуючись, безпровідні канали і різні інші носії, виконані з можливістю зберігання, утримання і/або перенесення команди (команд) і/або даних. Те, що було описано вище, включає в себе приклади одного або декількох варіантів здійснення. Звичайно, неможливо описати кожну можливу комбінацію компонентів або способів з метою опису вищезазначених варіантів здійснення, але фахівець звичайної кваліфікації в даній галузі техніки може зрозуміти, що можливі багато які додаткові комбінації і перестановки різних варіантів здійснення. Відповідно, передбачається, що описані варіанти здійснення охоплюють всі такі зміни, модифікації і варіації, які знаходяться в межах обсягу прикладеної формули винаходу. У тому значенні, в якому термін «включає в себе» використовується або в докладному описі, або у формулі винаходу, мається на увазі, що цей термін є включним подібно терміну «який містить» в тому значенні, в якому «який містить» інтерпретується при використанні як перехідного слова в пункті формули винаходу. Крім того, термін «або», використовуваний або в докладному описі, або у формулі винаходу, означає «не виключне або». 33 93928 34 35 93928 36 37 93928 38 39 93928 40 41 Комп’ютерна верстка О. Гапоненко 93928 Підписне 42 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Superframe structures for wireless communication systems

Автори англійською

Khandekar, Aamod, Gorokhov, Alexei, Bhushan Naga, Wang Michael Mao

Назва патенту російською

Структуры кадров для систем беспроводной связи

Автори російською

Кхандекар Аамод, Улупинар Фатих, Бхушан Нага, Ван Майкл Mao

МПК / Мітки

МПК: H04L 5/02

Мітки: безпровідного, зв'язку, систем, структури, кадрів
