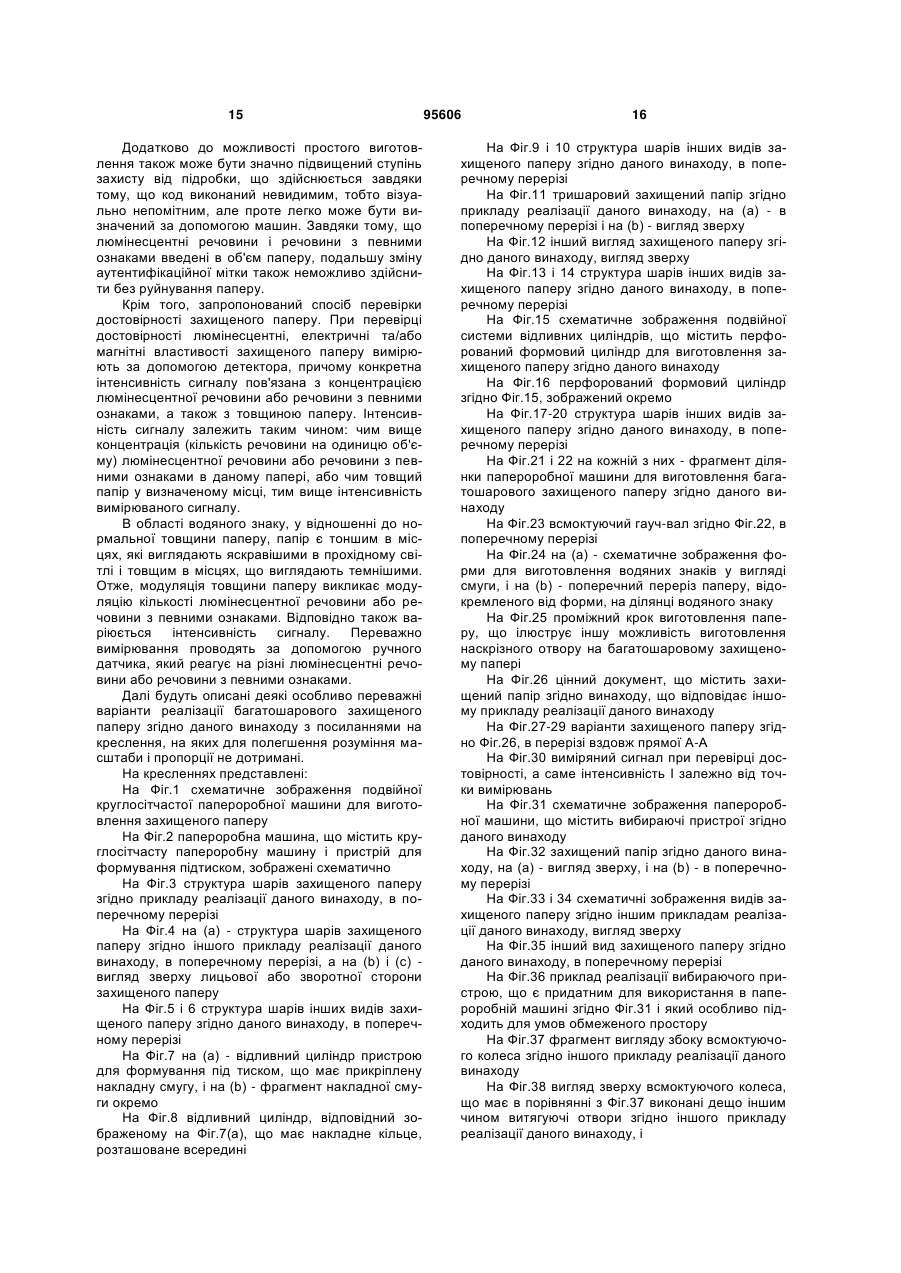

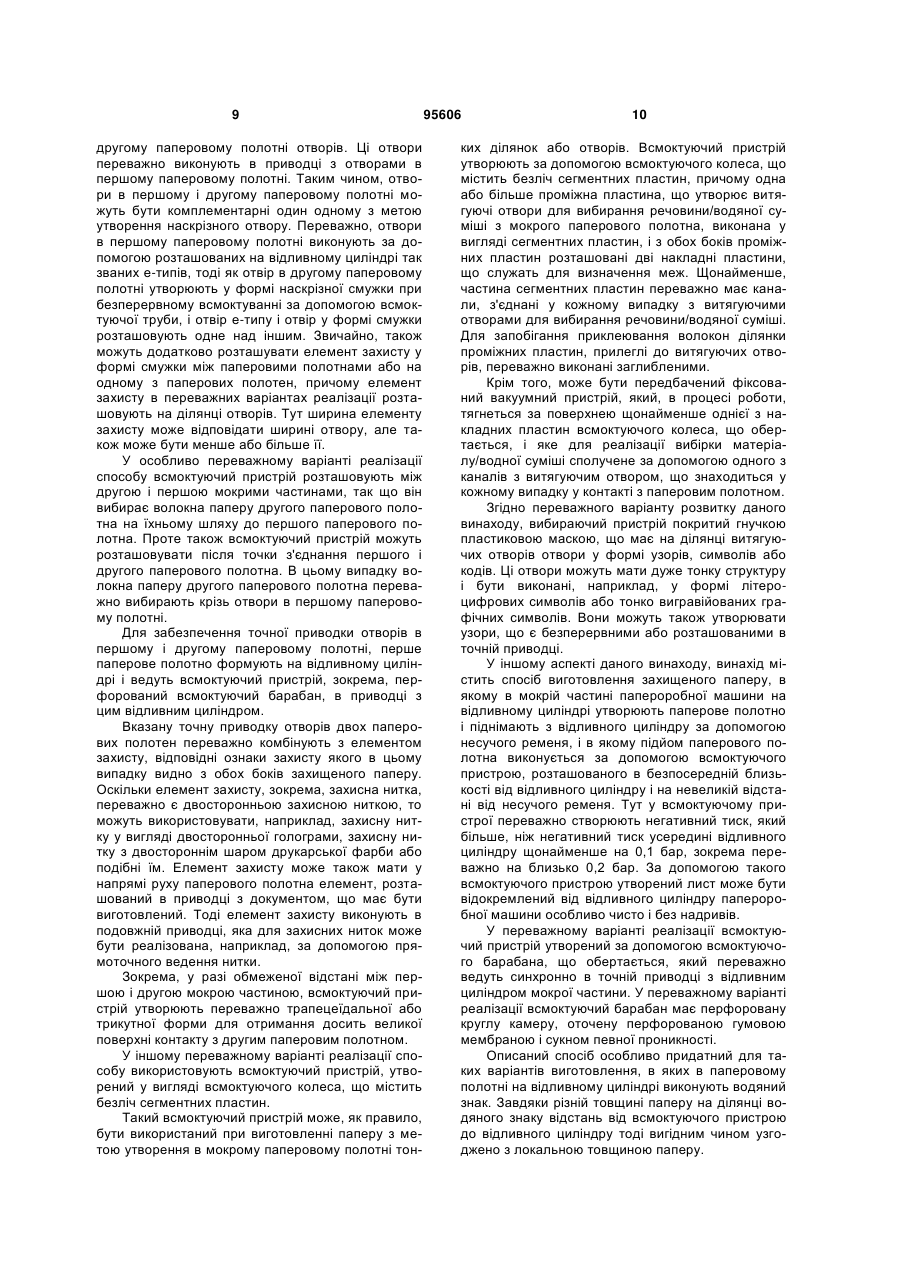

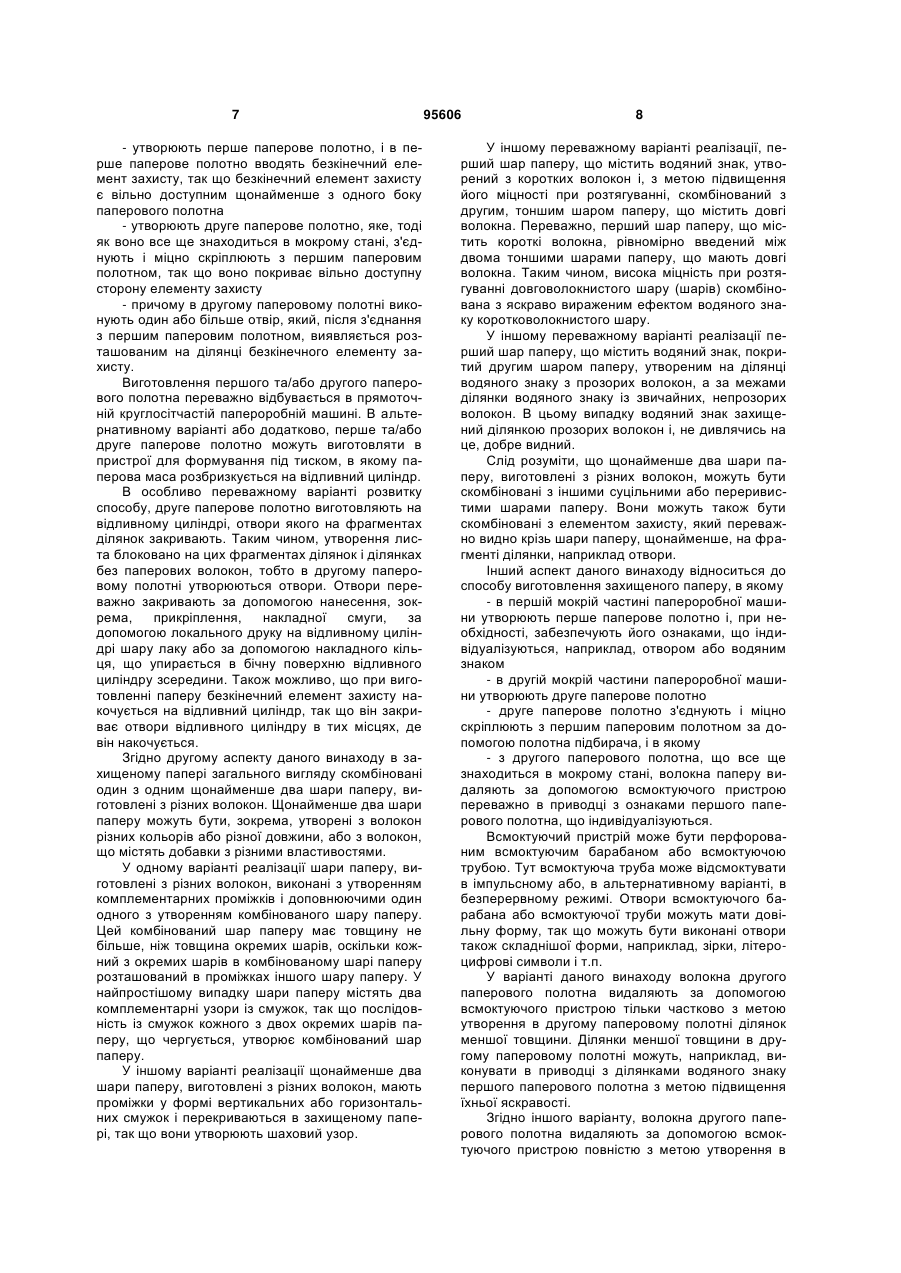

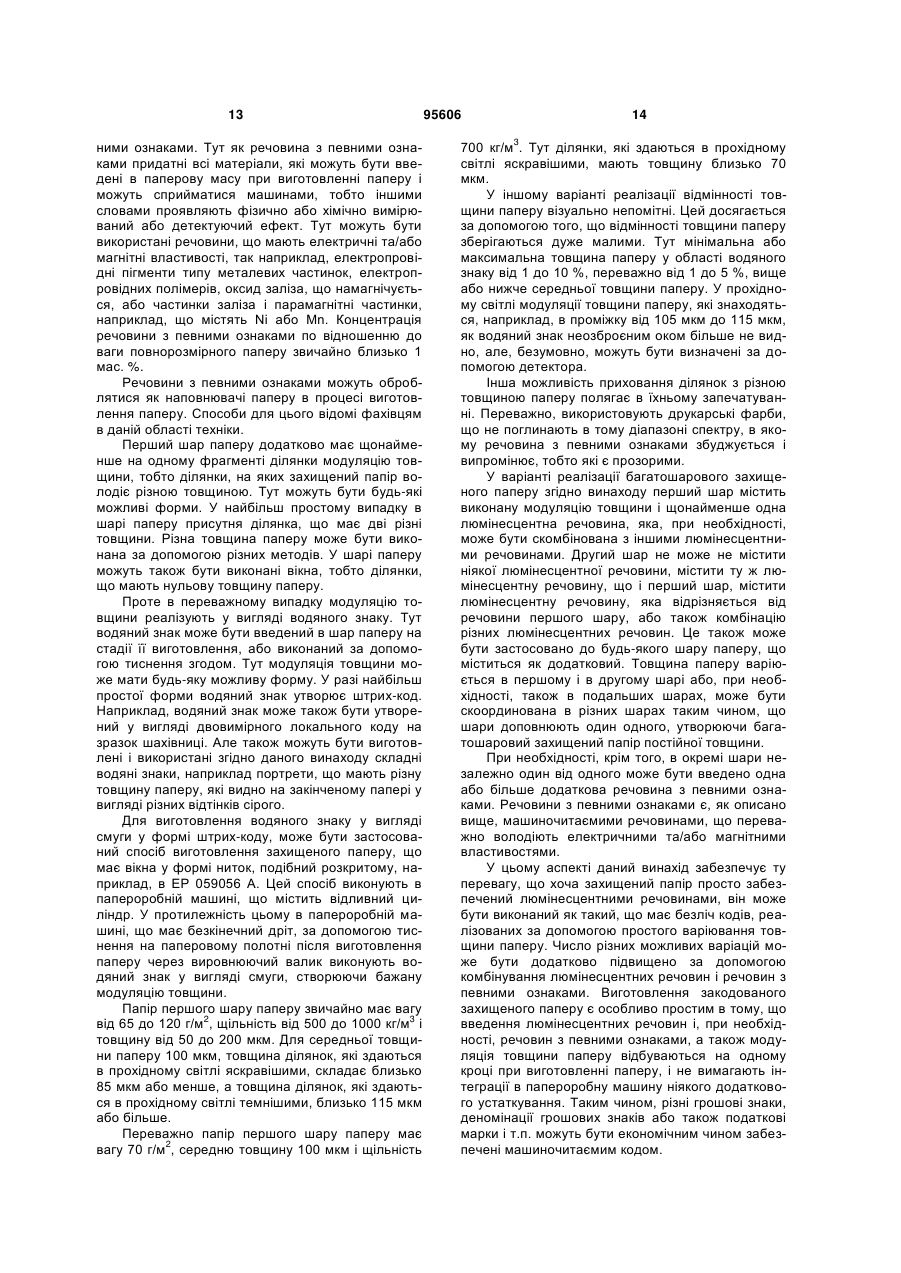

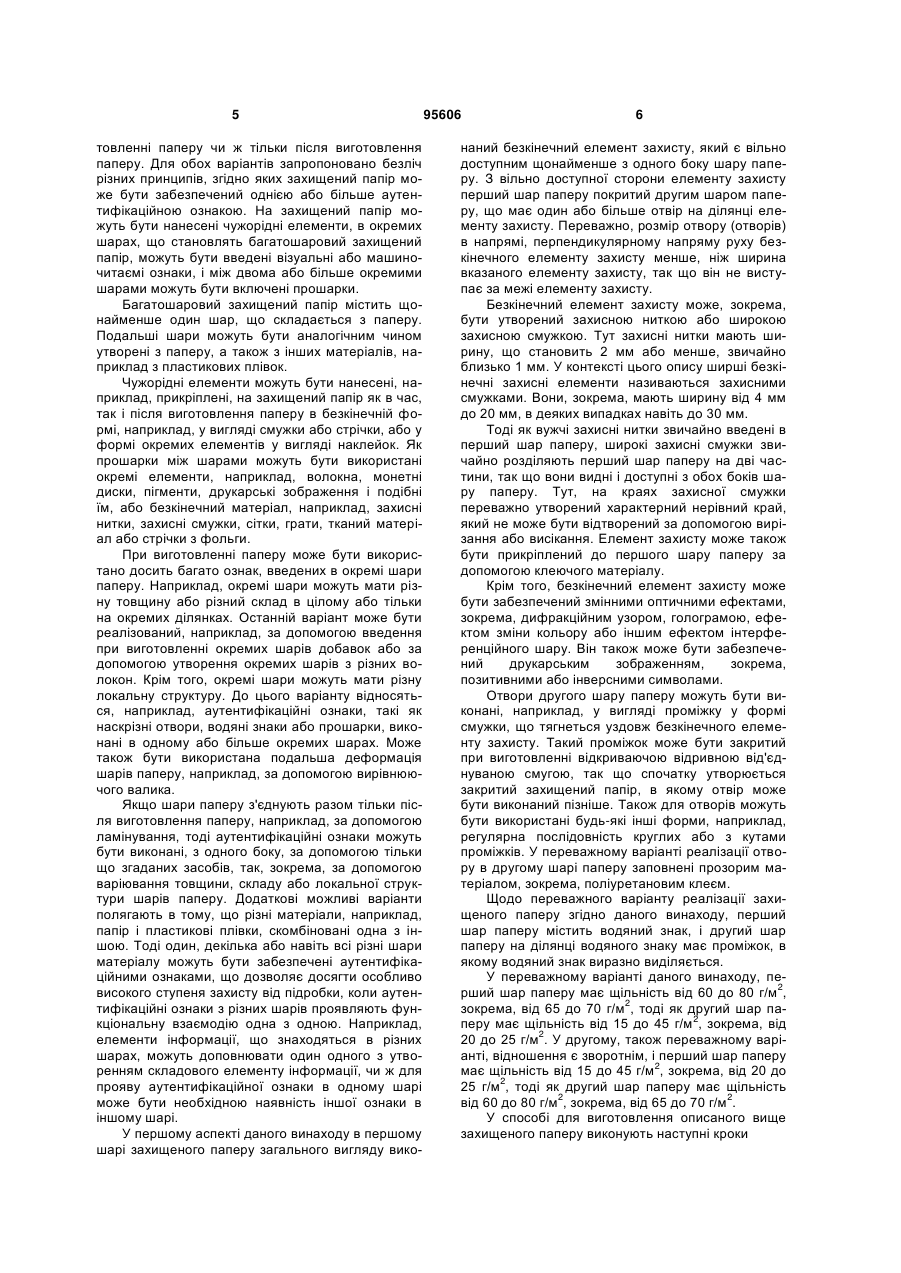

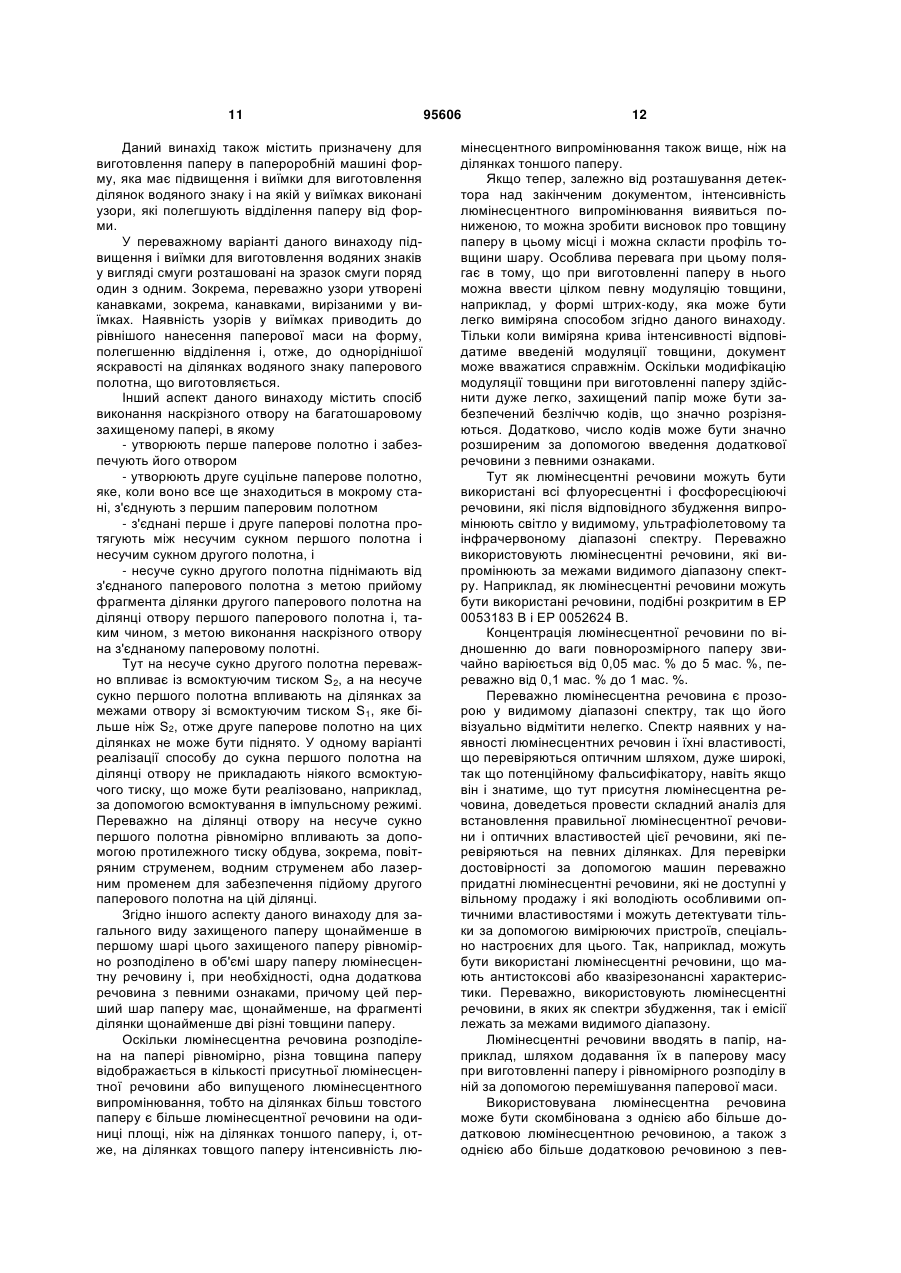

Багатошаровий захищений папір та спосіб його виготовлення

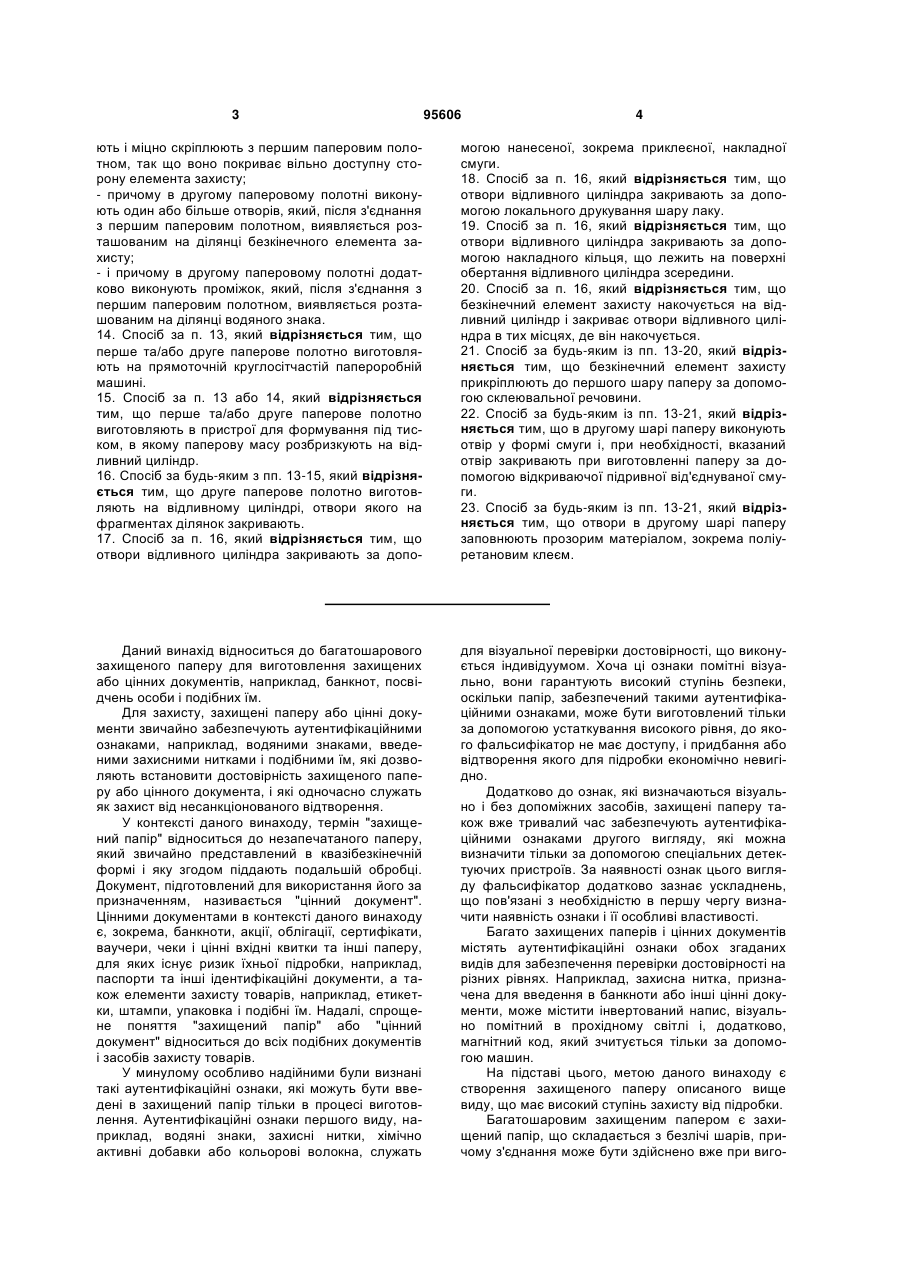

1. Багатошаровий захищений папір для виготовлення захищених або цінних документів, наприклад банкнот, посвідчень особи і подібних їм, в якому: - в першому шарі паперу виконаний безкінечний елемент захисту, який вільно доступний щонайменше з одного боку шару паперу; - перший шар паперу покритий з вільно доступної сторони елемента захисту другим шаром паперу; - другий шар паперу має один або більше отворів на ділянці елемента захисту, який відрізняється тим, що: - перший шар паперу має водяний знак, а другий шар паперу є на ділянці водяного знаку переривчастим. 2. Захищений папір за п. 1, який відрізняється тим, що розмір отвору або отворів в напрямі, перпендикулярному руху безкінечного елемента захисту, менший ширини цього елемента. 3. Захищений папір за будь-яким із пп. 1, 2, який відрізняється тим, що безкінечний елемент захисту забезпечений змінними оптичними ефектами, зокрема дифракційним візерунком, голограмою, ефектом зміни кольору або іншим ефектом інтерференційного шару. 2 (19) 1 3 95606 4 ють і міцно скріплюють з першим паперовим полотном, так що воно покриває вільно доступну сторону елемента захисту; - причому в другому паперовому полотні виконують один або більше отворів, який, після з'єднання з першим паперовим полотном, виявляється розташованим на ділянці безкінечного елемента захисту; - і причому в другому паперовому полотні додатково виконують проміжок, який, після з'єднання з першим паперовим полотном, виявляється розташованим на ділянці водяного знака. 14. Спосіб за п. 13, який відрізняється тим, що перше та/або друге паперове полотно виготовляють на прямоточній круглосітчастій папероробній машині. 15. Спосіб за п. 13 або 14, який відрізняється тим, що перше та/або друге паперове полотно виготовляють в пристрої для формування під тиском, в якому паперову масу розбризкують на відливний циліндр. 16. Спосіб за будь-яким з пп. 13-15, який відрізняється тим, що друге паперове полотно виготовляють на відливному циліндрі, отвори якого на фрагментах ділянок закривають. 17. Спосіб за п. 16, який відрізняється тим, що отвори відливного циліндра закривають за допо могою нанесеної, зокрема приклеєної, накладної смуги. 18. Спосіб за п. 16, який відрізняється тим, що отвори відливного циліндра закривають за допомогою локального друкування шару лаку. 19. Спосіб за п. 16, який відрізняється тим, що отвори відливного циліндра закривають за допомогою накладного кільця, що лежить на поверхні обертання відливного циліндра зсередини. 20. Спосіб за п. 16, який відрізняється тим, що безкінечний елемент захисту накочується на відливний циліндр і закриває отвори відливного циліндра в тих місцях, де він накочується. 21. Спосіб за будь-яким із пп. 13-20, який відрізняється тим, що безкінечний елемент захисту прикріплюють до першого шару паперу за допомогою склеювальної речовини. 22. Спосіб за будь-яким із пп. 13-21, який відрізняється тим, що в другому шарі паперу виконують отвір у формі смуги і, при необхідності, вказаний отвір закривають при виготовленні паперу за допомогою відкриваючої підривної від'єднуваної смуги. 23. Спосіб за будь-яким із пп. 13-21, який відрізняється тим, що отвори в другому шарі паперу заповнюють прозорим матеріалом, зокрема поліуретановим клеєм. Даний винахід відноситься до багатошарового захищеного паперу для виготовлення захищених або цінних документів, наприклад, банкнот, посвідчень особи і подібних їм. Для захисту, захищені паперу або цінні документи звичайно забезпечують аутентифікаційними ознаками, наприклад, водяними знаками, введеними захисними нитками і подібними їм, які дозволяють встановити достовірність захищеного паперу або цінного документа, і які одночасно служать як захист від несанкціонованого відтворення. У контексті даного винаходу, термін "захищений папір" відноситься до незапечатаного паперу, який звичайно представлений в квазібезкінечній формі і яку згодом піддають подальшій обробці. Документ, підготовлений для використання його за призначенням, називається "цінний документ". Цінними документами в контексті даного винаходу є, зокрема, банкноти, акції, облігації, сертифікати, ваучери, чеки і цінні вхідні квитки та інші паперу, для яких існує ризик їхньої підробки, наприклад, паспорти та інші ідентифікаційні документи, а також елементи захисту товарів, наприклад, етикетки, штампи, упаковка і подібні їм. Надалі, спрощене поняття "захищений папір" або "цінний документ" відноситься до всіх подібних документів і засобів захисту товарів. У минулому особливо надійними були визнані такі аутентифікаційні ознаки, які можуть бути введені в захищений папір тільки в процесі виготовлення. Аутентифікаційні ознаки першого виду, наприклад, водяні знаки, захисні нитки, хімічно активні добавки або кольорові волокна, служать для візуальної перевірки достовірності, що виконується індивідуумом. Хоча ці ознаки помітні візуально, вони гарантують високий ступінь безпеки, оскільки папір, забезпечений такими аутентифікаційними ознаками, може бути виготовлений тільки за допомогою устаткування високого рівня, до якого фальсифікатор не має доступу, і придбання або відтворення якого для підробки економічно невигідно. Додатково до ознак, які визначаються візуально і без допоміжних засобів, захищені паперу також вже тривалий час забезпечують аутентифікаційними ознаками другого вигляду, які можна визначити тільки за допомогою спеціальних детектуючих пристроїв. За наявності ознак цього вигляду фальсифікатор додатково зазнає ускладнень, що пов'язані з необхідністю в першу чергу визначити наявність ознаки і її особливі властивості. Багато захищених паперів і цінних документів містять аутентифікаційні ознаки обох згаданих видів для забезпечення перевірки достовірності на різних рівнях. Наприклад, захисна нитка, призначена для введення в банкноти або інші цінні документи, може містити інвертований напис, візуально помітний в прохідному світлі і, додатково, магнітний код, який зчитується тільки за допомогою машин. На підставі цього, метою даного винаходу є створення захищеного паперу описаного вище виду, що має високий ступінь захисту від підробки. Багатошаровим захищеним папером є захищений папір, що складається з безлічі шарів, причому з'єднання може бути здійснено вже при виго 5 товленні паперу чи ж тільки після виготовлення паперу. Для обох варіантів запропоновано безліч різних принципів, згідно яких захищений папір може бути забезпечений однією або більше аутентифікаційною ознакою. На захищений папір можуть бути нанесені чужорідні елементи, в окремих шарах, що становлять багатошаровий захищений папір, можуть бути введені візуальні або машиночитаємі ознаки, і між двома або більше окремими шарами можуть бути включені прошарки. Багатошаровий захищений папір містить щонайменше один шар, що складається з паперу. Подальші шари можуть бути аналогічним чином утворені з паперу, а також з інших матеріалів, наприклад з пластикових плівок. Чужорідні елементи можуть бути нанесені, наприклад, прикріплені, на захищений папір як в час, так і після виготовлення паперу в безкінечній формі, наприклад, у вигляді смужки або стрічки, або у формі окремих елементів у вигляді наклейок. Як прошарки між шарами можуть бути використані окремі елементи, наприклад, волокна, монетні диски, пігменти, друкарські зображення і подібні їм, або безкінечний матеріал, наприклад, захисні нитки, захисні смужки, сітки, грати, тканий матеріал або стрічки з фольги. При виготовленні паперу може бути використано досить багато ознак, введених в окремі шари паперу. Наприклад, окремі шари можуть мати різну товщину або різний склад в цілому або тільки на окремих ділянках. Останній варіант може бути реалізований, наприклад, за допомогою введення при виготовленні окремих шарів добавок або за допомогою утворення окремих шарів з різних волокон. Крім того, окремі шари можуть мати різну локальну структуру. До цього варіанту відносяться, наприклад, аутентифікаційні ознаки, такі як наскрізні отвори, водяні знаки або прошарки, виконані в одному або більше окремих шарах. Може також бути використана подальша деформація шарів паперу, наприклад, за допомогою вирівнюючого валика. Якщо шари паперу з'єднують разом тільки після виготовлення паперу, наприклад, за допомогою ламінування, тоді аутентифікаційні ознаки можуть бути виконані, з одного боку, за допомогою тільки що згаданих засобів, так, зокрема, за допомогою варіювання товщини, складу або локальної структури шарів паперу. Додаткові можливі варіанти полягають в тому, що різні матеріали, наприклад, папір і пластикові плівки, скомбіновані одна з іншою. Тоді один, декілька або навіть всі різні шари матеріалу можуть бути забезпечені аутентифікаційними ознаками, що дозволяє досягти особливо високого ступеня захисту від підробки, коли аутентифікаційні ознаки з різних шарів проявляють функціональну взаємодію одна з одною. Наприклад, елементи інформації, що знаходяться в різних шарах, можуть доповнювати один одного з утворенням складового елементу інформації, чи ж для прояву аутентифікаційної ознаки в одному шарі може бути необхідною наявність іншої ознаки в іншому шарі. У першому аспекті даного винаходу в першому шарі захищеного паперу загального вигляду вико 95606 6 наний безкінечний елемент захисту, який є вільно доступним щонайменше з одного боку шару паперу. З вільно доступної сторони елементу захисту перший шар паперу покритий другим шаром паперу, що має один або більше отвір на ділянці елементу захисту. Переважно, розмір отвору (отворів) в напрямі, перпендикулярному напряму руху безкінечного елементу захисту менше, ніж ширина вказаного елементу захисту, так що він не виступає за межі елементу захисту. Безкінечний елемент захисту може, зокрема, бути утворений захисною ниткою або широкою захисною смужкою. Тут захисні нитки мають ширину, що становить 2 мм або менше, звичайно близько 1 мм. У контексті цього опису ширші безкінечні захисні елементи називаються захисними смужками. Вони, зокрема, мають ширину від 4 мм до 20 мм, в деяких випадках навіть до 30 мм. Тоді як вужчі захисні нитки звичайно введені в перший шар паперу, широкі захисні смужки звичайно розділяють перший шар паперу на дві частини, так що вони видні і доступні з обох боків шару паперу. Тут, на краях захисної смужки переважно утворений характерний нерівний край, який не може бути відтворений за допомогою вирізання або висікання. Елемент захисту може також бути прикріплений до першого шару паперу за допомогою клеючого матеріалу. Крім того, безкінечний елемент захисту може бути забезпечений змінними оптичними ефектами, зокрема, дифракційним узором, голограмою, ефектом зміни кольору або іншим ефектом інтерференційного шару. Він також може бути забезпечений друкарським зображенням, зокрема, позитивними або інверсними символами. Отвори другого шару паперу можуть бути виконані, наприклад, у вигляді проміжку у формі смужки, що тягнеться уздовж безкінечного елементу захисту. Такий проміжок може бути закритий при виготовленні відкриваючою відривною від'єднуваною смугою, так що спочатку утворюється закритий захищений папір, в якому отвір може бути виконаний пізніше. Також для отворів можуть бути використані будь-які інші форми, наприклад, регулярна послідовність круглих або з кутами проміжків. У переважному варіанті реалізації отвору в другому шарі паперу заповнені прозорим матеріалом, зокрема, поліуретановим клеєм. Щодо переважного варіанту реалізації захищеного паперу згідно даного винаходу, перший шар паперу містить водяний знак, і другий шар паперу на ділянці водяного знаку має проміжок, в якому водяний знак виразно виділяється. У переважному варіанті даного винаходу, пе2 рший шар паперу має щільність від 60 до 80 г/м , 2 зокрема, від 65 до 70 г/м , тоді як другий шар па2 перу має щільність від 15 до 45 г/м , зокрема, від 2 20 до 25 г/м . У другому, також переважному варіанті, відношення є зворотнім, і перший шар паперу 2 має щільність від 15 до 45 г/м , зокрема, від 20 до 2 25 г/м , тоді як другий шар паперу має щільність 2 2 від 60 до 80 г/м , зокрема, від 65 до 70 г/м . У способі для виготовлення описаного вище захищеного паперу виконують наступні кроки 7 - утворюють перше паперове полотно, і в перше паперове полотно вводять безкінечний елемент захисту, так що безкінечний елемент захисту є вільно доступним щонайменше з одного боку паперового полотна - утворюють друге паперове полотно, яке, тоді як воно все ще знаходиться в мокрому стані, з'єднують і міцно скріплюють з першим паперовим полотном, так що воно покриває вільно доступну сторону елементу захисту - причому в другому паперовому полотні виконують один або більше отвір, який, після з'єднання з першим паперовим полотном, виявляється розташованим на ділянці безкінечного елементу захисту. Виготовлення першого та/або другого паперового полотна переважно відбувається в прямоточній круглосітчастій папероробній машині. В альтернативному варіанті або додатково, перше та/або друге паперове полотно можуть виготовляти в пристрої для формування під тиском, в якому паперова маса розбризкується на відливний циліндр. В особливо переважному варіанті розвитку способу, друге паперове полотно виготовляють на відливному циліндрі, отвори якого на фрагментах ділянок закривають. Таким чином, утворення листа блоковано на цих фрагментах ділянок і ділянках без паперових волокон, тобто в другому паперовому полотні утворюються отвори. Отвори переважно закривають за допомогою нанесення, зокрема, прикріплення, накладної смуги, за допомогою локального друку на відливному циліндрі шару лаку або за допомогою накладного кільця, що упирається в бічну поверхню відливного циліндру зсередини. Також можливо, що при виготовленні паперу безкінечний елемент захисту накочується на відливний циліндр, так що він закриває отвори відливного циліндру в тих місцях, де він накочується. Згідно другому аспекту даного винаходу в захищеному папері загального вигляду скомбіновані один з одним щонайменше два шари паперу, виготовлені з різних волокон. Щонайменше два шари паперу можуть бути, зокрема, утворені з волокон різних кольорів або різної довжини, або з волокон, що містять добавки з різними властивостями. У одному варіанті реалізації шари паперу, виготовлені з різних волокон, виконані з утворенням комплементарних проміжків і доповнюючими один одного з утворенням комбінованого шару паперу. Цей комбінований шар паперу має товщину не більше, ніж товщина окремих шарів, оскільки кожний з окремих шарів в комбінованому шарі паперу розташований в проміжках іншого шару паперу. У найпростішому випадку шари паперу містять два комплементарні узори із смужок, так що послідовність із смужок кожного з двох окремих шарів паперу, що чергується, утворює комбінований шар паперу. У іншому варіанті реалізації щонайменше два шари паперу, виготовлені з різних волокон, мають проміжки у формі вертикальних або горизонтальних смужок і перекриваються в захищеному папері, так що вони утворюють шаховий узор. 95606 8 У іншому переважному варіанті реалізації, перший шар паперу, що містить водяний знак, утворений з коротких волокон і, з метою підвищення його міцності при розтягуванні, скомбінований з другим, тоншим шаром паперу, що містить довгі волокна. Переважно, перший шар паперу, що містить короткі волокна, рівномірно введений між двома тоншими шарами паперу, що мають довгі волокна. Таким чином, висока міцність при розтягуванні довговолокнистого шару (шарів) скомбінована з яскраво вираженим ефектом водяного знаку коротковолокнистого шару. У іншому переважному варіанті реалізації перший шар паперу, що містить водяний знак, покритий другим шаром паперу, утвореним на ділянці водяного знаку з прозорих волокон, а за межами ділянки водяного знаку із звичайних, непрозорих волокон. В цьому випадку водяний знак захищений ділянкою прозорих волокон і, не дивлячись на це, добре видний. Слід розуміти, що щонайменше два шари паперу, виготовлені з різних волокон, можуть бути скомбіновані з іншими суцільними або переривистими шарами паперу. Вони можуть також бути скомбіновані з елементом захисту, який переважно видно крізь шари паперу, щонайменше, на фрагменті ділянки, наприклад отвори. Інший аспект даного винаходу відноситься до способу виготовлення захищеного паперу, в якому - в першій мокрій частині папероробної машини утворюють перше паперове полотно і, при необхідності, забезпечують його ознаками, що індивідуалізуються, наприклад, отвором або водяним знаком - в другій мокрій частини папероробної машини утворюють друге паперове полотно - друге паперове полотно з'єднують і міцно скріплюють з першим паперовим полотном за допомогою полотна підбирача, і в якому - з другого паперового полотна, що все ще знаходиться в мокрому стані, волокна паперу видаляють за допомогою всмоктуючого пристрою переважно в приводці з ознаками першого паперового полотна, що індивідуалізуються. Всмоктуючий пристрій може бути перфорованим всмоктуючим барабаном або всмоктуючою трубою. Тут всмоктуюча труба може відсмоктувати в імпульсному або, в альтернативному варіанті, в безперервному режимі. Отвори всмоктуючого барабана або всмоктуючої труби можуть мати довільну форму, так що можуть бути виконані отвори також складнішої форми, наприклад, зірки, літероцифрові символи і т.п. У варіанті даного винаходу волокна другого паперового полотна видаляють за допомогою всмоктуючого пристрою тільки частково з метою утворення в другому паперовому полотні ділянок меншої товщини. Ділянки меншої товщини в другому паперовому полотні можуть, наприклад, виконувати в приводці з ділянками водяного знаку першого паперового полотна з метою підвищення їхньої яскравості. Згідно іншого варіанту, волокна другого паперового полотна видаляють за допомогою всмоктуючого пристрою повністю з метою утворення в 9 другому паперовому полотні отворів. Ці отвори переважно виконують в приводці з отворами в першому паперовому полотні. Таким чином, отвори в першому і другому паперовому полотні можуть бути комплементарні один одному з метою утворення наскрізного отвору. Переважно, отвори в першому паперовому полотні виконують за допомогою розташованих на відливному циліндрі так званих е-типів, тоді як отвір в другому паперовому полотні утворюють у формі наскрізної смужки при безперервному всмоктуванні за допомогою всмоктуючої труби, і отвір е-типу і отвір у формі смужки розташовують одне над іншим. Звичайно, також можуть додатково розташувати елемент захисту у формі смужки між паперовими полотнами або на одному з паперових полотен, причому елемент захисту в переважних варіантах реалізації розташовують на ділянці отворів. Тут ширина елементу захисту може відповідати ширині отвору, але також може бути менше або більше її. У особливо переважному варіанті реалізації способу всмоктуючий пристрій розташовують між другою і першою мокрими частинами, так що він вибирає волокна паперу другого паперового полотна на їхньому шляху до першого паперового полотна. Проте також всмоктуючий пристрій можуть розташовувати після точки з'єднання першого і другого паперового полотна. В цьому випадку волокна паперу другого паперового полотна переважно вибирають крізь отвори в першому паперовому полотні. Для забезпечення точної приводки отворів в першому і другому паперовому полотні, перше паперове полотно формують на відливному циліндрі і ведуть всмоктуючий пристрій, зокрема, перфорований всмоктуючий барабан, в приводці з цим відливним циліндром. Вказану точну приводку отворів двох паперових полотен переважно комбінують з елементом захисту, відповідні ознаки захисту якого в цьому випадку видно з обох боків захищеного паперу. Оскільки елемент захисту, зокрема, захисна нитка, переважно є двосторонньою захисною ниткою, то можуть використовувати, наприклад, захисну нитку у вигляді двосторонньої голограми, захисну нитку з двостороннім шаром друкарської фарби або подібні їм. Елемент захисту може також мати у напрямі руху паперового полотна елемент, розташований в приводці з документом, що має бути виготовлений. Тоді елемент захисту виконують в подовжній приводці, яка для захисних ниток може бути реалізована, наприклад, за допомогою прямоточного ведення нитки. Зокрема, у разі обмеженої відстані між першою і другою мокрою частиною, всмоктуючий пристрій утворюють переважно трапецеїдальної або трикутної форми для отримання досить великої поверхні контакту з другим паперовим полотном. У іншому переважному варіанті реалізації способу використовують всмоктуючий пристрій, утворений у вигляді всмоктуючого колеса, що містить безліч сегментних пластин. Такий всмоктуючий пристрій може, як правило, бути використаний при виготовленні паперу з метою утворення в мокрому паперовому полотні тон 95606 10 ких ділянок або отворів. Всмоктуючий пристрій утворюють за допомогою всмоктуючого колеса, що містить безліч сегментних пластин, причому одна або більше проміжна пластина, що утворює витягуючі отвори для вибирання речовини/водяної суміші з мокрого паперового полотна, виконана у вигляді сегментних пластин, і з обох боків проміжних пластин розташовані дві накладні пластини, що служать для визначення меж. Щонайменше, частина сегментних пластин переважно має канали, з'єднані у кожному випадку з витягуючими отворами для вибирання речовини/водяної суміші. Для запобігання приклеювання волокон ділянки проміжних пластин, прилеглі до витягуючих отворів, переважно виконані заглибленими. Крім того, може бути передбачений фіксований вакуумний пристрій, який, в процесі роботи, тягнеться за поверхнею щонайменше однієї з накладних пластин всмоктуючого колеса, що обертається, і яке для реалізації вибірки матеріалу/водної суміші сполучене за допомогою одного з каналів з витягуючим отвором, що знаходиться у кожному випадку у контакті з паперовим полотном. Згідно переважного варіанту розвитку даного винаходу, вибираючий пристрій покритий гнучкою пластиковою маскою, що має на ділянці витягуючих отворів отвори у формі узорів, символів або кодів. Ці отвори можуть мати дуже тонку структуру і бути виконані, наприклад, у формі літероцифрових символів або тонко вигравійованих графічних символів. Вони можуть також утворювати узори, що є безперервними або розташованими в точній приводці. У іншому аспекті даного винаходу, винахід містить спосіб виготовлення захищеного паперу, в якому в мокрій частині папероробної машини на відливному циліндрі утворюють паперове полотно і піднімають з відливного циліндру за допомогою несучого ременя, і в якому підйом паперового полотна виконується за допомогою всмоктуючого пристрою, розташованого в безпосередній близькості від відливного циліндру і на невеликій відстані від несучого ременя. Тут у всмоктуючому пристрої переважно створюють негативний тиск, який більше, ніж негативний тиск усередині відливного циліндру щонайменше на 0,1 бар, зокрема переважно на близько 0,2 бар. За допомогою такого всмоктуючого пристрою утворений лист може бути відокремлений від відливного циліндру папероробної машини особливо чисто і без надривів. У переважному варіанті реалізації всмоктуючий пристрій утворений за допомогою всмоктуючого барабана, що обертається, який переважно ведуть синхронно в точній приводці з відливним циліндром мокрої частини. У переважному варіанті реалізації всмоктуючий барабан має перфоровану круглу камеру, оточену перфорованою гумовою мембраною і сукном певної проникності. Описаний спосіб особливо придатний для таких варіантів виготовлення, в яких в паперовому полотні на відливному циліндрі виконують водяний знак. Завдяки різній товщині паперу на ділянці водяного знаку відстань від всмоктуючого пристрою до відливного циліндру тоді вигідним чином узгоджено з локальною товщиною паперу. 11 Даний винахід також містить призначену для виготовлення паперу в папероробній машині форму, яка має підвищення і виїмки для виготовлення ділянок водяного знаку і на якій у виїмках виконані узори, які полегшують відділення паперу від форми. У переважному варіанті даного винаходу підвищення і виїмки для виготовлення водяних знаків у вигляді смуги розташовані на зразок смуги поряд один з одним. Зокрема, переважно узори утворені канавками, зокрема, канавками, вирізаними у виїмках. Наявність узорів у виїмках приводить до рівнішого нанесення паперової маси на форму, полегшенню відділення і, отже, до одноріднішої яскравості на ділянках водяного знаку паперового полотна, що виготовляється. Інший аспект даного винаходу містить спосіб виконання наскрізного отвору на багатошаровому захищеному папері, в якому - утворюють перше паперове полотно і забезпечують його отвором - утворюють друге суцільне паперове полотно, яке, коли воно все ще знаходиться в мокрому стані, з'єднують з першим паперовим полотном - з'єднані перше і друге паперові полотна протягують між несучим сукном першого полотна і несучим сукном другого полотна, і - несуче сукно другого полотна піднімають від з'єднаного паперового полотна з метою прийому фрагмента ділянки другого паперового полотна на ділянці отвору першого паперового полотна і, таким чином, з метою виконання наскрізного отвору на з'єднаному паперовому полотні. Тут на несуче сукно другого полотна переважно впливає із всмоктуючим тиском S2, а на несуче сукно першого полотна впливають на ділянках за межами отвору зі всмоктуючим тиском S1, яке більше ніж S2, отже друге паперове полотно на цих ділянках не може бути піднято. У одному варіанті реалізації способу до сукна першого полотна на ділянці отвору не прикладають ніякого всмоктуючого тиску, що може бути реалізовано, наприклад, за допомогою всмоктування в імпульсному режимі. Переважно на ділянці отвору на несуче сукно першого полотна рівномірно впливають за допомогою протилежного тиску обдува, зокрема, повітряним струменем, водним струменем або лазерним променем для забезпечення підйому другого паперового полотна на цій ділянці. Згідно іншого аспекту даного винаходу для загального виду захищеного паперу щонайменше в першому шарі цього захищеного паперу рівномірно розподілено в об'ємі шару паперу люмінесцентну речовину і, при необхідності, одна додаткова речовина з певними ознаками, причому цей перший шар паперу має, щонайменше, на фрагменті ділянки щонайменше дві різні товщини паперу. Оскільки люмінесцентна речовина розподілена на папері рівномірно, різна товщина паперу відображається в кількості присутньої люмінесцентної речовини або випущеного люмінесцентного випромінювання, тобто на ділянках більш товстого паперу є більше люмінесцентної речовини на одиниці площі, ніж на ділянках тоншого паперу, і, отже, на ділянках товщого паперу інтенсивність лю 95606 12 мінесцентного випромінювання також вище, ніж на ділянках тоншого паперу. Якщо тепер, залежно від розташування детектора над закінченим документом, інтенсивність люмінесцентного випромінювання виявиться пониженою, то можна зробити висновок про товщину паперу в цьому місці і можна скласти профіль товщини шару. Особлива перевага при цьому полягає в тому, що при виготовленні паперу в нього можна ввести цілком певну модуляцію товщини, наприклад, у формі штрих-коду, яка може бути легко виміряна способом згідно даного винаходу. Тільки коли виміряна крива інтенсивності відповідатиме введеній модуляції товщини, документ може вважатися справжнім. Оскільки модифікацію модуляції товщини при виготовленні паперу здійснити дуже легко, захищений папір може бути забезпечений безліччю кодів, що значно розрізняються. Додатково, число кодів може бути значно розширеним за допомогою введення додаткової речовини з певними ознаками. Тут як люмінесцентні речовини можуть бути використані всі флуоресцентні і фосфоресціюючі речовини, які після відповідного збудження випромінюють світло у видимому, ультрафіолетовому та інфрачервоному діапазоні спектру. Переважно використовують люмінесцентні речовини, які випромінюють за межами видимого діапазону спектру. Наприклад, як люмінесцентні речовини можуть бути використані речовини, подібні розкритим в ЕР 0053183 В і ЕР 0052624 В. Концентрація люмінесцентної речовини по відношенню до ваги повнорозмірного паперу звичайно варіюється від 0,05 мас. % до 5 мас. %, переважно від 0,1 мас. % до 1 мас. %. Переважно люмінесцентна речовина є прозорою у видимому діапазоні спектру, так що його візуально відмітити нелегко. Спектр наявних у наявності люмінесцентних речовин і їхні властивості, що перевіряються оптичним шляхом, дуже широкі, так що потенційному фальсифікатору, навіть якщо він і знатиме, що тут присутня люмінесцентна речовина, доведеться провести складний аналіз для встановлення правильної люмінесцентної речовини і оптичних властивостей цієї речовини, які перевіряються на певних ділянках. Для перевірки достовірності за допомогою машин переважно придатні люмінесцентні речовини, які не доступні у вільному продажу і які володіють особливими оптичними властивостями і можуть детектувати тільки за допомогою вимірюючих пристроїв, спеціально настроєних для цього. Так, наприклад, можуть бути використані люмінесцентні речовини, що мають антистоксові або квазірезонансні характеристики. Переважно, використовують люмінесцентні речовини, в яких як спектри збудження, так і емісії лежать за межами видимого діапазону. Люмінесцентні речовини вводять в папір, наприклад, шляхом додавання їх в паперову масу при виготовленні паперу і рівномірного розподілу в ній за допомогою перемішування паперової маси. Використовувана люмінесцентна речовина може бути скомбінована з однією або більше додатковою люмінесцентною речовиною, а також з однією або більше додатковою речовиною з пев 13 ними ознаками. Тут як речовина з певними ознаками придатні всі матеріали, які можуть бути введені в паперову масу при виготовленні паперу і можуть сприйматися машинами, тобто іншими словами проявляють фізично або хімічно вимірюваний або детектуючий ефект. Тут можуть бути використані речовини, що мають електричні та/або магнітні властивості, так наприклад, електропровідні пігменти типу металевих частинок, електропровідних полімерів, оксид заліза, що намагнічується, або частинки заліза і парамагнітні частинки, наприклад, що містять Ni або Μn. Концентрація речовини з певними ознаками по відношенню до ваги повнорозмірного паперу звичайно близько 1 мас. %. Речовини з певними ознаками можуть оброблятися як наповнювачі паперу в процесі виготовлення паперу. Способи для цього відомі фахівцям в даній області техніки. Перший шар паперу додатково має щонайменше на одному фрагменті ділянки модуляцію товщини, тобто ділянки, на яких захищений папір володіє різною товщиною. Тут можуть бути будь-які можливі форми. У найбільш простому випадку в шарі паперу присутня ділянка, що має дві різні товщини. Різна товщина паперу може бути виконана за допомогою різних методів. У шарі паперу можуть також бути виконані вікна, тобто ділянки, що мають нульову товщину паперу. Проте в переважному випадку модуляцію товщини реалізують у вигляді водяного знаку. Тут водяний знак може бути введений в шар паперу на стадії її виготовлення, або виконаний за допомогою тиснення згодом. Тут модуляція товщини може мати будь-яку можливу форму. У разі найбільш простої форми водяний знак утворює штрих-код. Наприклад, водяний знак може також бути утворений у вигляді двовимірного локального коду на зразок шахівниці. Але також можуть бути виготовлені і використані згідно даного винаходу складні водяні знаки, наприклад портрети, що мають різну товщину паперу, які видно на закінченому папері у вигляді різних відтінків сірого. Для виготовлення водяного знаку у вигляді смуги у формі штрих-коду, може бути застосований спосіб виготовлення захищеного паперу, що має вікна у формі ниток, подібний розкритому, наприклад, в ЕР 059056 А. Цей спосіб виконують в папероробній машині, що містить відливний циліндр. У протилежність цьому в папероробній машині, що має безкінечний дріт, за допомогою тиснення на паперовому полотні після виготовлення паперу через вировнюючий валик виконують водяний знак у вигляді смуги, створюючи бажану модуляцію товщини. Папір першого шару паперу звичайно має вагу 2 3 від 65 до 120 г/м , щільність від 500 до 1000 кг/м і товщину від 50 до 200 мкм. Для середньої товщини паперу 100 мкм, товщина ділянок, які здаються в прохідному світлі яскравішими, складає близько 85 мкм або менше, а товщина ділянок, які здаються в прохідному світлі темнішими, близько 115 мкм або більше. Переважно папір першого шару паперу має 2 вагу 70 г/м , середню товщину 100 мкм і щільність 95606 14 3 700 кг/м . Тут ділянки, які здаються в прохідному світлі яскравішими, мають товщину близько 70 мкм. У іншому варіанті реалізації відмінності товщини паперу візуально непомітні. Цей досягається за допомогою того, що відмінності товщини паперу зберігаються дуже малими. Тут мінімальна або максимальна товщина паперу у області водяного знаку від 1 до 10 %, переважно від 1 до 5 %, вище або нижче середньої товщини паперу. У прохідному світлі модуляції товщини паперу, які знаходяться, наприклад, в проміжку від 105 мкм до 115 мкм, як водяний знак неозброєним оком більше не видно, але, безумовно, можуть бути визначені за допомогою детектора. Інша можливість приховання ділянок з різною товщиною паперу полягає в їхньому запечатуванні. Переважно, використовують друкарські фарби, що не поглинають в тому діапазоні спектру, в якому речовина з певними ознаками збуджується і випромінює, тобто які є прозорими. У варіанті реалізації багатошарового захищеного паперу згідно винаходу перший шар містить виконану модуляцію товщини і щонайменше одна люмінесцентна речовина, яка, при необхідності, може бути скомбінована з іншими люмінесцентними речовинами. Другий шар не може не містити ніякої люмінесцентної речовини, містити ту ж люмінесцентну речовину, що і перший шар, містити люмінесцентну речовину, яка відрізняється від речовини першого шару, або також комбінацію різних люмінесцентних речовин. Це також може бути застосовано до будь-якого шару паперу, що міститься як додатковий. Товщина паперу варіюється в першому і в другому шарі або, при необхідності, також в подальших шарах, може бути скоординована в різних шарах таким чином, що шари доповнюють один одного, утворюючи багатошаровий захищений папір постійної товщини. При необхідності, крім того, в окремі шари незалежно один від одного може бути введено одна або більше додаткова речовина з певними ознаками. Речовини з певними ознаками є, як описано вище, машиночитаємими речовинами, що переважно володіють електричними та/або магнітними властивостями. У цьому аспекті даний винахід забезпечує ту перевагу, що хоча захищений папір просто забезпечений люмінесцентними речовинами, він може бути виконаний як такий, що має безліч кодів, реалізованих за допомогою простого варіювання товщини паперу. Число різних можливих варіацій може бути додатково підвищено за допомогою комбінування люмінесцентних речовин і речовин з певними ознаками. Виготовлення закодованого захищеного паперу є особливо простим в тому, що введення люмінесцентних речовин і, при необхідності, речовин з певними ознаками, а також модуляція товщини паперу відбуваються на одному кроці при виготовленні паперу, і не вимагають інтеграції в папероробну машину ніякого додаткового устаткування. Таким чином, різні грошові знаки, деномінації грошових знаків або також податкові марки і т.п. можуть бути економічним чином забезпечені машиночитаємим кодом. 15 Додатково до можливості простого виготовлення також може бути значно підвищений ступінь захисту від підробки, що здійснюється завдяки тому, що код виконаний невидимим, тобто візуально непомітним, але проте легко може бути визначений за допомогою машин. Завдяки тому, що люмінесцентні речовини і речовини з певними ознаками введені в об'єм паперу, подальшу зміну аутентифікаційної мітки також неможливо здійснити без руйнування паперу. Крім того, запропонований спосіб перевірки достовірності захищеного паперу. При перевірці достовірності люмінесцентні, електричні та/або магнітні властивості захищеного паперу вимірюють за допомогою детектора, причому конкретна інтенсивність сигналу пов'язана з концентрацією люмінесцентної речовини або речовини з певними ознаками, а також з товщиною паперу. Інтенсивність сигналу залежить таким чином: чим вище концентрація (кількість речовини на одиницю об'єму) люмінесцентної речовини або речовини з певними ознаками в даному папері, або чим товщий папір у визначеному місці, тим вище інтенсивність вимірюваного сигналу. В області водяного знаку, у відношенні до нормальної товщини паперу, папір є тоншим в місцях, які виглядають яскравішими в прохідному світлі і товщим в місцях, що виглядають темнішими. Отже, модуляція товщини паперу викликає модуляцію кількості люмінесцентної речовини або речовини з певними ознаками. Відповідно також варіюється інтенсивність сигналу. Переважно вимірювання проводять за допомогою ручного датчика, який реагує на різні люмінесцентні речовини або речовини з певними ознаками. Далі будуть описані деякі особливо переважні варіанти реалізації багатошарового захищеного паперу згідно даного винаходу з посиланнями на креслення, на яких для полегшення розуміння масштаби і пропорції не дотримані. На кресленнях представлені: На Фіг.1 схематичне зображення подвійної круглосітчастої папероробної машини для виготовлення захищеного паперу На Фіг.2 папероробна машина, що містить круглосітчасту папероробну машину і пристрій для формування підтиском, зображені схематично На Фіг.3 структура шарів захищеного паперу згідно прикладу реалізації даного винаходу, в поперечному перерізі На Фіг.4 на (а) - структура шарів захищеного паперу згідно іншого прикладу реалізації даного винаходу, в поперечному перерізі, а на (b) і (с) вигляд зверху лицьової або зворотної сторони захищеного паперу На Фіг.5 і 6 структура шарів інших видів захищеного паперу згідно даного винаходу, в поперечному перерізі На Фіг.7 на (а) - відливний циліндр пристрою для формування під тиском, що має прикріплену накладну смугу, і на (b) - фрагмент накладної смуги окремо На Фіг.8 відливний циліндр, відповідний зображеному на Фіг.7(а), що має накладне кільце, розташоване всередині 95606 16 На Фіг.9 і 10 структура шарів інших видів захищеного паперу згідно даного винаходу, в поперечному перерізі На Фіг.11 тришаровий захищений папір згідно прикладу реалізації даного винаходу, на (а) - в поперечному перерізі і на (b) - вигляд зверху На Фіг.12 інший вигляд захищеного паперу згідно даного винаходу, вигляд зверху На Фіг.13 і 14 структура шарів інших видів захищеного паперу згідно даного винаходу, в поперечному перерізі На Фіг.15 схематичне зображення подвійної системи відливних циліндрів, що містить перфорований формовий циліндр для виготовлення захищеного паперу згідно даного винаходу На Фіг.16 перфорований формовий циліндр згідно Фіг.15, зображений окремо На Фіг.17-20 структура шарів інших видів захищеного паперу згідно даного винаходу, в поперечному перерізі На Фіг.21 і 22 на кожній з них - фрагмент ділянки папероробної машини для виготовлення багатошарового захищеного паперу згідно даного винаходу На Фіг.23 всмоктуючий гауч-вал згідно Фіг.22, в поперечному перерізі На Фіг.24 на (а) - схематичне зображення форми для виготовлення водяних знаків у вигляді смуги, і на (b) - поперечний переріз паперу, відокремленого від форми, на ділянці водяного знаку На Фіг.25 проміжний крок виготовлення паперу, що ілюструє іншу можливість виготовлення наскрізного отвору на багатошаровому захищеному папері На Фіг.26 цінний документ, що містить захищений папір згідно винаходу, що відповідає іншому прикладу реалізації даного винаходу На Фіг.27-29 варіанти захищеного паперу згідно Фіг.26, в перерізі вздовж прямої А-А На Фіг.30 виміряний сигнал при перевірці достовірності, а саме інтенсивність І залежно від точки вимірювань На Фіг.31 схематичне зображення папероробної машини, що містить вибираючі пристрої згідно даного винаходу На Фіг.32 захищений папір згідно даного винаходу, на (а) - вигляд зверху, і на (b) - в поперечному перерізі На Фіг.33 і 34 схематичні зображення видів захищеного паперу згідно іншим прикладам реалізації даного винаходу, вигляд зверху На Фіг.35 інший вид захищеного паперу згідно даного винаходу, в поперечному перерізі На Фіг.36 приклад реалізації вибираючого пристрою, що є придатним для використання в папероробній машині згідно Фіг.31 і який особливо підходить для умов обмеженого простору На Фіг.37 фрагмент вигляду збоку всмоктуючого колеса згідно іншого прикладу реалізації даного винаходу На Фіг.38 вигляд зверху всмоктуючого колеса, що має в порівнянні з Фіг.37 виконані дещо іншим чином витягуючі отвори згідно іншого прикладу реалізації даного винаходу, і 17 На Фіг.39 на (а) і (b) - вигляд збоку середніх сегментів всмоктуючого колеса згідно Фіг.38 у напрямку ліній А-А і В-В. На Фіг.1 схематично представлена зображена подвійна круглосітчаста папероробна машина 10, що використовується при виготовленні захищеного паперу. Папероробна машина 10 містить дві круглосітчасті папероробні машини 12 і 14, з'єднані одна з одною за допомогою підбираючого сукна 16. У першій папероробній машині 12, на відливному циліндрі 18, утворюється паперове полотно 20, в яке вводиться елемент захисту, тут - широка, вологонепроникна захисна смужка 22. Для цього захисна смужка 22 поступає на виступи 26 відливного циліндру 18 до занурення в паперову масу 24 папероробної машини. Захисна смужка 22 може мати, наприклад, ширину 20 мм або навіть 30 мм. Завдяки її великій ширині на ділянках, на яких вологонепроникна захисна смужка 22 накладається на виступи 26 першої паперової форми 18, формування листа не відбувається, так що захисна смужка 22 розділяє перше паперове полотно 20 на дві частини. Тут на краях захисної смужки 22 утворюється характерний нерівний край. Для кращого закріплення захисної смужки 22, на її граничних ділянках можуть бути передбачені водопроникні або навіть волокно-проникні ділянки. На другій папероробній машині 14 паралельно виготовляють друге, однорідне паперове полотно 30, вибирають його з відливного циліндру 34 за допомогою підбираючого сукна 16, і переносять до першої папероробної машини 12, де на ділянці притискного циліндру 36 його з'єднують з першим паперовим полотном 20. Тут перше паперове полотно 20 з приєднаною захисною смужкою 22 безперервно покривають однорідним другим паперовим полотном 30. Потім з'єднані паперові полотна 38 передають на пункти подальшої обробки, наприклад, для каландрування, установки розмірів і подібні їм. Як зображено на Фіг.2, друге паперове полотно 30 може також бути виготовлено за допомогою пристрою 40 для формування під тиском, в якому паперова маса розбризкується на поверхню відливного циліндру 44 за допомогою сопла 42 напірного ящика. Зокрема за допомогою такого пристрою для формування під тиском може бути виготовлений тонкий шар паперу, наприклад, що має щіль2 ність від 15 до 25 г/м . Слід розуміти, що за допомогою представлених папероробних машин 12, 14, 40 аналогічним чином також можуть бути виготовлені і з'єднані три або більше паперових полотна. Багатошаровий захищений папір 50, наприклад, такий, що може бути виготовлений за допомогою однієї з папероробних машин, представлених на Фіг.1 і 2, зображений в поперечному перерізі на Фіг.3. Захищений папір 50 містить перший шар 52 паперу, розділений широкою захисною смужкою 54, і тонший другий шар 56 паперу, що покриває одну сторону першого шару 52 паперу. У переважному варіанті перший шар 52 паперу має водяний знак, а захисна смужка 54 містить 95606 18 голограму або подібний голограмі дифракційний узор. Тут тонкий другий шар 56 паперу служить як зміцнюючий елемент на ділянці захисної смужки 54. Як альтернатива, в першому шарі паперу в напрямі, вздовж введеній в папір захисній нитці, можуть знаходитися отвори, які будуть ширші, ніж захисна смужка. Другий шар паперу покриває перший шар паперу. Для виготовлення багатошарового захищеного паперу згідно Фіг.3, також може бути використаний процес, в якому виготовляють, по-перше, шар 52 паперу, що має отвір у формі смуги, і шар 56 паперу і з'єднують їх, а потім в отвір у формі смуги вставляють захисну смужку 54. У прикладі реалізації згідно Фіг.4, в другому шарі 56 паперу виконують проміжок 58, ширина або діаметр 60 якого менша, ніж ширина 62 захисної смужки 54. Проміжок 58 може бути виконаний, наприклад, у вигляді отвору у формі смуги, що має ширину 60, але також він може бути виконаний у вигляді окремого отвору будь-якої форми. Розмір 60 тоді відповідатиме розміру отвору в напрямі, перпендикулярному напряму руху захисної смужки 54. У варіанті реалізації, в якому проміжок 58 є послідовністю розташованих на прямій отворів, на Фіг.4(а) зображений захищений папір в поперечному перерізі, а на Фіг.4(b) і 4(с) - види зверху лицьової і зворотної сторони захищеного паперу. У іншому прикладі реалізації на Фіг.5 представлений захищений папір 64, в який введена, у протилежність прикладу реалізації на Фіг.4, не широка захисна смужка, а швидше вузька захисна нитка 66, що має ширину 1.5 мм або меншу. При такій захисній нитці утворення зворотної сторони листа в першій папероробній машині 12 не пригнічено, так що захисна нитка 66 не розділяє перший шар 52 паперу, але швидше є введеною в нього і вільно доступною тільки з одного боку. В обох варіантахреалізації перший шар 52 паперу може містити водяний знак, додаткові отвори або інші аутентифікаційні мітки. Якщо перший шар 52 паперу містить, як представлено на Фіг.6, водяний знак 68, тоді другий шар 56 паперу є переважно переривистим на ділянці водяного знаку 68 з метою поліпшення видимості водяного знаку. Замість захисної нитки в захищений папір на Фіг.6 також, звичайно, може бути введена широка захисна смужка. З метою утворення проміжку 58 в другому шарі 56 паперу закривають на фрагментах ділянок пори відливного циліндру відливного пристрою другого листа, наприклад, відливного циліндру 44 пристрої 40 для формування під тиском. Як зображено на Фіг.7(а) і (b), це може бути реалізовано за допомогою сітчастої смужки 70, прикріпленої до корпусу відливного циліндру 44 і що має покриті ділянки 72 у формі бажаних отворів. Для утворення проміжку у формі смужки накладна смуга 70 може також бути виконана повністю непроникною. В альтернативному варіанті отвори поверхні форми можуть також бути закриті в бажаних місцях за допомогою запечатки лаком. Шар лаку, нанесений за допомогою трафаретного друку, може бути без проблем знову змитий після завершення 19 роботи, і тоді форму забезпечують новим шаром лаку для подальшої роботи. Згідно іншого варіанту, зображеного на Фіг.8, усередині відливного циліндру 44 передбачено накладне кільце 74, розташоване на осі 46 форми і таке, що має закриті і перфоровані фрагменти ділянок, які упираються в радіальному напрямі назовні корпуси форми і, отже, запобігають утворенню листа на закритих фрагментах ділянок. У всіх описаних способах в другому шарі 56 паперу виконують проміжки 58, які мають нерівний край, який неможливо зімітувати за допомогою вирізки або висікання. Згідно іншого варіанту способу виготовлення захисна нитка або захисна смужка поступає на відливний пристрій другого листа, наприклад, на пристрій 40 для формування під тиском. Тут, відливний циліндр відливного пристрою другого листа може бути маскований на ділянці захисної нитки або захисної смужки, або елемент захисту, що наближається, самостійно може покривати відливний циліндр відповідним чином. У цьому варіанті товще перше паперове полотно може бути утворено таким, що містить або не містить наскрізного отвору на ділянці елементу захисту. На Фіг.9 зображений приклад реалізації захищеного паперу 80, виконаного згідно цьому варіанту виготовлення. Перший і другий шари 82 і 84 паперу помічені різним штрихуванням тільки для ілюстративної мети, на закінченому захищеному папері 80 вони виглядають як однорідні шари паперу. Елемент 86 захисту, розташований в отворі другого шару 84 паперу, видно з обох боків захищеного паперу, дякуючи наявності проміжку 88 в першому шарі 82 паперу і може містити, наприклад, елементи, що оптично перевіряються, з обох боків. При необхідності, елемент 86 захисту може бути прикріплений в отворі другого шару паперу за допомогою склеювального матеріалу. Проміжок у формі смужки або іншого отвори будь-якої форми можуть бути заповнені після висихання захищеного паперу поліуретаном. Варіант модифікації багатошарового захищеного паперу згідно Фіг.9, в якій проміжки можуть бути відкриті у будь-який час після виготовлення, представлений Фіг.10. Як і в прикладі реалізації на Фіг.9, в другому шарі 84 захищеного паперу виконаний елемент 86 захисту, розділяючий цей шар паперу, а в першому шарі 82 паперу виконаний проміжок 88 у формі смужки. Крім того, в проміжок 88 у формі смужки при виготовленні паперу додатково введена роз'єднувальна смуга 90, на зворотному боці якої утворений тонкий шар 92 паперу. На завершеному захищеному папері роз'єднувальна смуга 90 може бути видалена разом з нанесеним шаром 92 паперу подібно до відривної смуги, залишаючи після себе отвір, що утворюється в результаті, в першому шарі 82 паперу, який забезпечує огляд елементу 86 захисту. Слід розуміти, що для утворення багатошарового захищеного паперу можуть бути скомбіновані також більше ніж два шари паперу. Наприклад, відносно товстий шар паперу, виготовлений на прямоточному відливному циліндрі, і в який можуть бути введені водяні знаки, отвори або еле 95606 20 мент захисту, може бути скомбінований з двома або тоншими шарами паперу, утвореними на інших пристроях для формування листів, зокрема, на описаному вище пристрої для формування під тиском. Ці шари паперу можуть бути виконані за допомогою окремих пристроїв для формування листів або також виготовлені за допомогою окремих напірних ящиків на тому ж короткому пристрої для формування. Деякі особливо переважні приклади реалізації такого багатошарового захищеного паперу тепер будуть описані з посиланнями на Фіг.11-14. На Фіг.11 представлені, на (а) - тришаровий захищений папір 100, в поперечному перерізі, і на (b) - вигляд зверху. У перший, товстий шар 102 паперу, виготовлений на прямоточному відливному циліндрі, описаному вище способом введена захисна стрічка або широка захисна смужка 104. На перший шар 102 паперу нанесені за допомогою двох пристроїв для формування під тиском два гетерохромних тонких шари 106 і 110 паперу. У шарах 106 і 110 паперу виконані за допомогою маскування відливних циліндрів відповідних пристроїв для формування під тиском проміжки у формі смужок. Тут відливний циліндр першого пристрою для формування під тиском з метою утворення в другому шарі 106 паперу проміжків 108 у формі смужок забезпечений вертикальними клейкими смужками. Відливний циліндр другого пристрою для формування під тиском маскований горизонтальними смужками, що створюють на третьому шарі 110 паперу проміжки 112 у формі смужок, які розташовані вертикально у відношенні до смужок 108 другого шару 106 паперу. Тут, терміни "горизонтальні" і "вертикальні" для клейких смужок відносяться до осі відповідної форми пристрою для формування під тиском. Завдяки проміжкам 108 і 112 у вигляді смужок, вертикальних одна по відношенню до одної, на захищеному папері 100 утворюється узор у вигляді шахівниці, а також огляд поверхні елементу захисту 104 в місцях перетину. В даному прикладі реалізації другий шар 106 паперу забарвлений в червонуватий колір, тоді як перший і третій шари 104 і 110 паперу є білими. На ділянках 114, на яких ні другий ні третій шари паперу не мають проміжків, червонувате забарвлення другого шару 106 паперу проступає крізь тонкий третій шар 110 паперу і створює злегка червонуватий зовнішній образ. На горизонтальних проміжках 112 в третьому шарі паперу виявляється образ другого шару 106 паперу, так що там проступає сильніше червоне забарвлення. На ділянках, що мають проміжки тільки в другому шарі 106 паперу, червоне забарвлення відсутнє, так що в цих місцях видно узор з вертикальних білих смуг на червонуватому фоні. Нарешті, поверхня першого шару 102 паперу відкрита на ділянках 116 перетину двох узорів у вигляді проміжків. На проміжку у вигляді смужки 108, який розташований відразу над захисною смужкою 104, на ділянках 118 перетину проступає вигляд поверхні захисної смужки 104, так що тут можуть бути видно інші аутентифікаційні ознаки. 21 На Фіг.12 захищений папір згідно іншому варіанту зображений на вигляді зверху. У цьому варіанті перший пристрій для формування під тиском формує шар 122 паперу, що має проміжки у формі смужок, і другий пристрій для формування під тиском формує шар 124 паперу, який є комплементарним до першого, що також має проміжки у формі смужок, так що два шари 122, 124 паперу у формі смужок доповнюють один одного, утворюючи суцільний шар 120 паперу. З метою утворення візуально сприйманого або машиночитаємого контрасту, шари 122, 124 паперу, зокрема, утворені з різних волокон, наприклад з волокон різних кольорів або різної довжини, або з волокон, що містять добавки з різними властивостями. Шар 120 паперу може також бути скомбінований з третім, однорідним шаром паперу або з іншими шарами, що містять папір або пластик. Інший приклад реалізації даного винаходу зображений на Фіг.13. Для поєднання особливо високої міцності при розтягуванні з добре помітним і чітким водяним знаком в захищеному папері 130 використовують шари паперу, що мають різну товщину і що містять волокна різної довжини. Середній шар 132 паперу виготовлений з коротких волокон на прямоточному відливному циліндрі. На цей шар 132 паперу доводиться близько 2/3 загальної товщини захищеного паперу 130. Він забезпечений розташованим на фрагменті ділянки водяним знаком 134, який, завдяки використанню коротких волокон, має чіткий контур і яскраво виражений ефект водяного знаку. З верхньої і нижньої сторони середній шар 132 паперу сполучений з двома тоншими шарами 136 паперу, які виконані, наприклад, за допомогою пристрою для формування під тиском. Для їхнього виготовлення використовують довші волокна, які додають багатошаровій структурі 130 особливо високу міцність при розтягуванні. Інший варіант даного винаходу зображений на Фіг.14. У цьому варіанті товщий шар 142 захищеного паперу 140 забезпечений водяним знаком 144. На поверхню першого шару 142 паперу нанесені за допомогою пристрою для формування під тиском два шари 146 і 148, комплементарні один одному, перший нанесений за допомогою пристрою для формування під тиском шар 146 має на ділянці водяного знаку 144 проміжок у формі смужки, на якому знаходиться другий нанесений за допомогою пристрою для формування під тиском шар 148. Другий нанесений за допомогою пристрою для формування під тиском шар 148 утворений з прозорих волокон, в даному прикладі реалізації - з відповідних полімерних волокон, крізь який одночасно добре захищений і виразно видно ділянка водяного знаку 144. Тепер з посиланнями на Фіг.15-20 буде пояснена одна з можливостей виготовлення захищеного паперу за допомогою подвійної системи відливних циліндрів з високою швидкістю руху. Для цього на Фіг.15 схематично представлена подвійна система 150 відливних циліндрів, що має конфігурацію аналогічну Фіг.1, що містить перший відливний циліндр 152 і другий відливний циліндр 154 для виготовлення першого і другого паперових поло 95606 22 тен 156 і 158, які суміщають і на ділянці притискного циліндру 160 з'єднують разом. Звичайно перший відливний циліндр 152 у кожному випадку для виготовлення різних видів захищеного паперу має окрему конфігурацію. Якщо друге паперове полотно 158 має масу в 2 діапазоні від близько 10 до 45 г/м , то було показано, що особливо ефективним буде варіант, коли друге паперове полотно 158 виконане однорідним, тобто на зразок веленевого паперу, оскільки тоді другий відливний циліндр 154 може мати однорідну структуру. Зокрема в цьому випадку відпадає необхідність узгодження у кожному випадку другого відливного циліндру 154 з певною конфігурацією першого відливного циліндру 152. Таким чином, оптимізація технічної конструкції забезпечує стабільний і не вимагаючий витрат варіант виготовлення саме такого веленевого паперу з низькою щільністю. Проте в цьому випадку індивідуальну конфігурацію другого відливного циліндру 154 можливо реалізувати тільки з великими витратами або неможливо зовсім. В деяких випадках, проте, також потрібна індивідуальна конфігурація другого паперового полотна. Якщо, наприклад, додатково до отвору в бічній стінці першого відливного циліндру повинно бути передбачено також бічний отвір для паперу другого відливного циліндру, і цей отвір повинен знаходитися в мокрій частині, тоді в загальному випадку другий відливний циліндр 154 повинен мати індивідуальну конфігурацію. Вище вже були вказані можливості реалізації такої індивідуальної конфігурації за допомогою часткового закривання отворів другого відливного циліндру. Реалізація цих можливостей, особливо у разі, коли отвір другого відливного циліндру у напрямі руху паперового полотна може знаходитися в різних місцях, призводить до того, що на будь-якому документі, що виготовляється, не може бути ніякого поєднання. Якщо, у протилежність цьому, отвори другого відливного циліндру повинні накладатися на документах, що виготовляються, на деякі наперед певні місця, тоді при описаному вище підході, коло другого відливного циліндру повинне відповідати першому відливному циліндру і рухатися погоджено з першим відливним циліндром в приводці з ним і з його швидкістю обертання. Цей вимагає значних витрат на устаткування папероробних машин, а також на виготовлення форми і заміни форми. Таким чином, описаний нижче процес виготовлення заснований не на принципі реалізації високоефективного робочого режиму другого відливно2 го циліндру в діапазоні маси 10-45 г/м і на досягненні індивідуалізації не шляхом індивідуалізації другого відливного циліндру 154, а швидше шляхом індивідуалізації веленевого паперового полотна, що виготовляється, 158. Для цього в прикладі реалізації передбачений перфорований формовий циліндр 170, який зображений знову на Фіг.16 окремо. Перфорований формовий циліндр 170 містить по ширині паперового полотна металевий барабан 172, який має канали 174 з бажаним розташуванням і розміром і, який, крім того, забезпечений ва 23 куумного-відсмоктуваним з'єднанням 176. Перфорований формовий циліндр 170 встановлений на осі і розташований між другим відливним циліндром 154 і першим відливним циліндром 152 на малій відстані від підбираючого сукна, на якому друге паперове полотно 158 ведуть до притискного циліндру 160. Коло металевого барабана 172 відповідає довжині друкарського листа і, отже, розташовано в приводці з першим відливним циліндром 152. Крім того, перфорований формовий циліндр 170 ведуть в приводці з першим відливним циліндром 152 для забезпечення точної приводки. За допомогою вакуумного-відсмоктуваного з'єднання 176 і каналів 174 може здійснюватися вибірка волокон паперу другого паперового полотна 158, так що в приводці з першим паперовим полотном 154 можуть бути реалізовані нові ефекти. Наприклад, в прикладі реалізації на Фіг.17 представлений захищений папір 180, що містить перший шар 182 паперу, який має водяний знак 184, і другий шар 186 паперу, нанесений на перший шар паперу. Тут, за допомогою перфорованого формового циліндру 170 в мокрій частині папероробної машини 150 видаляють волокна паперу з другого шару 186 паперу в приводці з водяним знаком 184, так що водяний знак 184 стає виразно видимим. Для цього варіанту виготовлення водяного знаку 184 немає необхідності видаляти всі волокна паперу на ділянці водяного знаку, але швидше достатньо частково зняти волокна з другого паперового полотна 156, як зображено на Фіг.17. Також може бути застосовано виборче повне видалення волокон другого шару 186 паперу, як це проілюстровано для захищеного паперу 190 на Фіг.18. На ділянках 188 видалення перший шар 182 паперу є повністю відкритим. Крім того, крім отворів в першому паперовому полотні, часткове або повне видалення волокон паперу другого паперового полотна може бути скомбіновано з введенням різних захисних елементів, наприклад, пірнаючих захисних ниток або двосторонніх захисних ниток, або двосторонніх захисних елементів, що вводяться тільки з одного боку. Тут елемент захисту може мати у напрямі руху паперового полотна елемент, який знаходиться в приводці з документом, що виготовляється згодом. Тоді елемент захисту вводять в приводці в подовжньому напрямі, що для захисних ниток, може бути реалізовано, наприклад, за допомогою направленого ведення нитки. На Фіг.19 представлений захищений папір 200, що має безліч наскрізних отворів 202, які утворені розташованими в точній приводці отворами в першому і другому шарах 204 або 206 паперу. Після виготовлення паперу наскрізні отвори 202 можуть бути закриті з одного або з обох боків прозорою або напівпрозорою плівкою 208. У модифікованому варіанті на Фіг.20 при виготовленні першого паперового полотна, двостороння захисна нитка 212 виконана таким чином, що вона лежить повністю на першій верхній стороні. Якщо перфорований формовий циліндр 170 руха 95606 24 ють відповідним чином, тоді наскрізний отвір 214, утворений розташованими в точній приводці отворами в першому і другому шарі паперу закривається зсередини за допомогою захисної нитки 212. Тоді кожна з ознак захисту верхньої сторони і нижньої сторони захисної нитки 212 стає видною з двох протилежних сторін захищеного паперу 210. Наскрізний отвір (отвори) на Фіг.19 або 20 можуть також бути виконані такими, що містять елемент нитки з плівки, який введений тільки з одного боку та/або в приводці в подовжньому напрямі з документом, що виготовляється згодом. Перфорований формовий циліндр може також бути розташований тільки після точки з'єднання першого і другого паперових полотен, і в цьому місці він може вибирати волокна паперу другого, тоншого полотна крізь отвори в першому паперовому полотні. Зокрема, при виготовленні порівняно тонких паперових полотен, наприклад таких, які часто використовують для одного з шарів багатошарового захищеного паперу, є небезпека того, що отвори будуть порвані на закінченому паперовому полотні при відділенні полотна від відливного циліндру. Ця небезпека може бути усунена, наприклад, за допомогою всмоктуючого гауч-валу, розташованого над несучою формою. З цією метою на Фіг.21 представлений фрагмент ділянки папероробної машини для виготовлення багатошарового захищеного паперу, наприклад, такої папероробної машини, яка представлена на Фіг.2. Тут, додатково до вже описаних елементів стосовно Фіг.2, всмоктуючий гаучвал 220 розташований над несучою формою 48 для обережного зняття утвореного листа відливного циліндру 44. Для цього всмоктуючий гауч-вал 220 прикладає негативний тиск, який в даному прикладі реалізації на 0.2 бар більший ніж негативний тиск усередині відливного циліндру 44. Таким чином, лист тягнуть за допомогою всмоктуючого гауч-валу 220 вгору на несучу форму 48 і відокремлюють від відливного циліндру 44 чисто і без надривів. Такий всмоктуючий гауч-вал може бути переважно також використаний стосовно прямоточного відливного циліндру, як проілюстровано на Фіг.22. На Фіг.22 представлений фрагмент ділянки папероробної машини для виготовлення багатошарового захищеного паперу, в якому всмоктуючий гауч-вал 230 розташований в плаваючому стані на малій відстані над відливним циліндром 18. Завдяки розташуванню в плаваючому стані відливний циліндр 18 і структура водяного знаку оберігаються від пошкодження. Оскільки всмоктуючий гаучвал 230 не лежить на відливному циліндрі, його необхідно додатково вести за допомогою незалежного приводного механізму, переважно синхронно в точній приводці з відливним циліндром 18. При товщині паперу близько 0,7 мм відстань від всмоктуючого гауч-валу 230 до відливного циліндру переважно менше 1 мм. Отже, вал 230 піднімається на ділянках паперу з водяними знаками, на яких товщина паперу може складати до 1.2 мм, так що також і на цих ділянках він не стосується форми. Такий всмоктуючий гауч-вал 230 може 25 переважно бути використаний, наприклад, при виготовленні на захищеному папері водяних знаків у вигляді смуги. При забезпеченні підтримки при відділенні паперового полотна можуть бути виконані смужки, що мають стабільну високу яскравість. У даному прикладі реалізації всмоктуючий гауч-вал 230 містить, як зображено в поперечному перерізі на Фіг.23, перфорований бронзовий корпус 232 завтовшки близько 2 см. Отвори 234 в бронзовому корпусі мають діаметр близько 6 мм. Із зовнішньої сторони бронзовий корпус 232 оточений перфорованою гумовою мембраною 236 і сукном 238 певної проникності. Однорідність водяних знаків у вигляді смуги на багатошаровому захищеному папері може також бути підвищена при використанні форми 240, зображеної Фіг.24(а). З метою утворення водяного знаку у вигляді смуги, форма 240 згідно даного винаходу має відповідним чином розташовану послідовність підвищень 242 і виїмок 244. У виїмках 244 форми, тобто ділянках, відповідних більшій товщині паперу, прорізають канавки 246, полегшуючі відділення паперу від форми 240. Було показано, що наявність канавок 244 приводить до більш рівномірного нанесення паперової маси на форму, поліпшенню підбору, і, отже, до одноріднішої яскравості водяних знаків, що виготовляються, у вигляді смуги на підведеному паперовому полотні 248 (На Фіг.24(b)). Як було вже згадано вище, може виникнути необхідність утворення на багатошаровому захищеному папері наскрізного отвору. Для цього в шарах паперу можуть бути виконані отвори, що знаходяться в приводці, наприклад, за допомогою описаного вище перфорованого формового циліндру. Тепер буде описана інша можливість з посиланнями на зображення, представлене на Фіг.25. На Фіг.25 представлений проміжний крок виготовлення паперу, на якому перше і друге паперові полотна 250 і 252 вже суміщені та їх з'єднують один з одним. Отвір 254 виконаний в першому, товщому паперовому полотні 250, а друге паперове полотно 252 сформоване однорідно і без індивідуальних ознак. Два паперові полотна 250, 252 рухаються на першому сукні 256, на яке на ділянках 258 за межами отвору 254 впливають всмоктуючим тиском S1. Всмоктуючий тиск S2 прикладають вгору на друге сукно 260, що лежить на другому паперовому полотні 252. Тут, всмоктуючий тиск Si більший, ніж всмоктуючий тиск S2, отже друге паперове полотно 252 на ділянках 258 не може підніматися від другого сукна 260. На ділянці отвору 254 всмоктуючий тиск S1, у напрямі вниз не прикладають, що реалізують, наприклад, за допомогою проведення всмоктування в імпульсному режимі. Таким чином, на цих ділянках переважає всмоктуючий тиск S2, і друге паперове полотно 252 піднімається з сукна, так що на багатошаровому захищеному папері 250,252 створюється наскрізний отвір. При необхідності, для полегшення підйому другого паперового полотна на ділянці отвору 254 на перше сукно 256 може також дути повітряний струмінь. Також можуть бути передбачені інші засоби, наприклад, проти 95606 26 лежний тиск, реалізований за допомогою лазерного променя або водного струменя, або отвору особливої геометричної форми, які полегшують відділення другого паперового полотна на ділянці отвору 254. Як вже було згадано, додатково до використання речовин з певними ознаками існує інша можливість впровадження аутентифікаційних ознак в багатошаровий захищений папір, наприклад, використання люмінесцентних речовин. Тут було показано, що особливо переважними є варіанти реалізації, в яких щонайменше в одному шарі паперу люмінесцентна речовина розподілена рівномірно в об'ємі шару паперу, і цей шар паперу має різну товщину паперу щонайменше на фрагменті ділянки, що буде пояснено далі для декількох прикладів реалізації. З цією метою на Фіг.26 представлений цінний документ 300 згідно винаходу, тут - банкнота, в яку введений водяний знак 302 у вигляді смуги у формі штрих-коду. На Фіг.27 представлений цінний документ 300 в перерізі вздовж прямої і проілюстрована використана структура шарів захищеного паперу. Аналогічним чином, захищений папір містить однорідний перший шар 304 паперу і сполучений з ним другий шар 306 паперу, що має ступінчастий профіль. Підвищення 308 другого шару паперу, тобто ділянки товщого паперу, виглядають в прохідному світлі темнішими, а виїмки 310, тобто ділянки тоншого паперу, виглядають в прохідному світлі світлішими. Як речовину з певними ознаками в другому шарі 306 паперу рівномірно розподілено люмінесцентну речовину 312. Цей варіант захищеного паперу може бути виготовлений різними способами. По-перше, на другому паперовому полотні може бути надрукований штрих-код, в якому рівномірно введено люмінесцентну речовину, по-друге, водяний знак у формі штрих-коду може бути введений в друге паперове полотно в процесі формування паперового полотна на відливному циліндрі. Звичайно, також можуть бути використані комбінації люмінесцентних речовин. Крім того, в друге паперове полотно може бути введена речовина з певними ознаками або також комбінація речовин з певними ознаками описаного вище типу. На Фіг.28 представлена структура цінного документу згідно іншого прикладу реалізації даного винаходу, в поперечному перерізі. При спостереженні зверху цінний документ 320 виглядає аналогічно цінному документу, зображеному на Фіг.26, але тут другий шар паперу 306 має наскрізні отвори 322, а перший шар паперу також містить люмінесцентну речовину 324, яка може, зокрема, відрізнятися від люмінесцентної речовини 312. Перший та/або другий шари паперу можуть також містити одну або більше ніж одну іншу речовину (речовини) з певними ознаками описаного вище типу. Наприклад, перший шар може містити люмінесцентну речовину, а другий шар - речовину з певними ознаками. Виготовлення цього варіанту винаходу може бути здійснено згідно способу виготовлення захищеного паперу, що має вікна у формі ниток, що 27 описаний вище. Згідно цьому варіанту утворюють і з'єднують два листи, верхній і нижній листи, у верхньому листі роблять вікна, а нижній лист виготовляють суцільним. Бажані люмінесцентні речовини і речовини з певними ознаками вводять в листи в процесі виготовлення верхнього і нижнього листів. У альтернативному варіанті, вікна у верхньому листі можуть також бути виконані після його виготовлення за допомогою висікання, вирізки або подібними їм способами. На Фіг.29 представлена двошарова структура цінного документу 330 згідно винаходу, яка утворюється при перерізі вздовж прямої А-А на Фіг.26. В даному прикладі реалізації обидва шари паперу мають водяні знаки у вигляді смуги. Другий шар 306 паперу містить люмінесцентну речовину 312, а перший шар 304 паперу містить люмінесцентну речовину 324, відмінну від речовини 312, і крім нього речовина 332 з певними ознаками. Крім того, можливо, щоб в першому та/або другому шарі були присутні інші люмінесцентні речовини, незалежно одна від одної, і, при необхідності, в перший та/або другий шар може бути введено одна або більше речовина з певними ознаками, незалежно один від одного. У загальному випадку смужки різних шарів можуть бути узгоджені, або вони також можуть бути розташовані врізнобіж. У іншому варіанті реалізації модуляція товщини обох шарів може бути реалізована за допомогою вікон. На Фіг.30 зображений сигнал 340 вимірювань, який одержують при перевірці достовірності цінного документу 300 згідно винаходу, що має водяний знак 302 у вигляді смуги. Інтенсивність І віміряного сигналу 340 відкладена по осі ординат як функція виміряної позиції х, тобто позиції детектора над цінним документом. Тут вимірюють інтенсивність емісії люмінесцентної речовини 312. На ділянках товщого паперу інтенсивність сигналу більше, ніж на ділянках тоншого паперу, оскільки, залежно від товщини шару паперу, під детектором розташовано більше або, можливо, менше люмінесцентної речовини або речовини з певними ознаками. Якщо детектор ведуть у напрямі упоперек водяного знаку 302 у вигляді смуги, то на ділянці товщого паперу виміряна інтенсивність буде більша, ніж на ділянці тоншого паперу, і, отже, результат вимірювань буде подібний штрих-коду, який одержують з виміряного сигналу 340. Якщо належний перевірці цінний документ або шар цінного документа має вікна без люмінесцентної речовини 312, тоді вимірювана інтенсивність люмінесцентної речовини падає до нуля. Перевірка достовірності цінних документів 320 або 330, що містять різні люмінесцентні речовини відбувається аналогічним чином, причому у разі потреби використовують фільтри, які пропускають випромінювання тільки однієї люмінесцентної речовини. Тепер буде описаний інший варіант даного винаходу з посиланнями на Фіг.31-39. По-перше, в прикладі реалізації на Фіг.31 представлена папероробна машина 370, в якій перший шар паперу виготовляють за допомогою протиточного відливного циліндру 374, а другий шар паперу - за допомогою пристрою 372 для формування під тиском. Хоча в подальшому описі перший шар паперу весь 95606 28 час називатиметься шаром протиточного відливного циліндру, слід розуміти, що перший шар паперу в іншому варіанті реалізації може бути виконаний в контексті даного винаходу за допомогою прямоточного відливного циліндру. Два шари паперу суміщають на ділянці клейового валика 376 і спресовують разом. Між шарами паперу вводять захисну нитку 378, що подається на протиточний відливний циліндр 374, або захисну смужку. У другому шарі 384 паперу (шарі пристрою для формування під тиском) можуть бути виконані отвори за допомогою першого вибираючого пристрою 380, розташованого між пристроєм 372 для формування під тиском і протиточним відливним циліндром 374. При необхідності отвори також можуть бути виконані в першому шарі паперу (шарі протиточного відливного циліндру) за допомогою опціонального другого вибираючого пристрою 382, розташованого після точки з'єднання двох шарів паперу. На Фіг.32 представлений при спостереженні зверху фрагмент двошарового захищеного паперу 350 згідно винаходу, який може бути виготовлений за допомогою папероробної машини 370, подібної представленій на Фіг.31. У першому паперовому полотні 360 розташований круглий отвір 354, який переважно був виконаний з використанням технології обробки паперу за допомогою нанесених на відливний циліндр е-типів. У другому шарі 358 паперу, переважно виготовленому за допомогою пристрою для формування під тиском, розташовані отвори 356 у формі зірки. У даному прикладі реалізації ці отвори були виконані за допомогою перфорованого всмоктуючого барабана 380, який видаляє волокна паперу, що знаходиться все ще в мокрому стані, з цього другого паперового полотна. Тут форми двох отворів 354 і 356 можуть бути довільними. Також орієнтація отворів один щодо одного і їхній розмір може контролюватися згідно вимогам. Наприклад, два отвори можуть знаходитися один над одним, утворюючи наскрізне вікно. Але вони також можуть, звичайно, бути розташованими поряд один з одним. Звичайно, отвори також можуть бути більше або менше один щодо одного або одного розміру. Крім того, як зображено в даному прикладі реалізації, між паперовими полотнами на ділянці отворів може бути введений елемент 352 захисту у формі стрічки, наприклад, широка захисна нитка. Тут елемент 352 захисту у формі стрічки прихований першим і другим шаром паперу і при спостереженні зверху видно тільки в отворах 354 і 356. На Фіг.32(b) представлений захищений папір в перерізі вздовж прямої А-А. Елемент 352 захисту у формі стрічки покритий другим шаром 358 паперу, а також першим шаром 360 паперу і відкритий для доступу в отворах 354 і 356. Тут розмір отворів може відповідати ширині захисної смужки. Проте, також звичайно можливо, що один або обидва отвори будуть ширші або вужчі, ніж елемент захисту у формі стрічки. Якщо два шари паперу є шаром 358 пристрою для формування під тиском і шар 360 протиточного відливного циліндру, між якими упроваджена захисна нитка 352, то, завдяки різним відносним розмірам отворів в шарі пристрою для формуван 29 ня під тиском і в шарі протиточного відливного циліндру і ширині захисної нитки 352, а також відносному розташуванню цих двох отворів і потенційних ознак захисної нитки, існує безліч можливих варіантів реалізації, всі з яких може бути виконано за допомогою папероробної машини 370, зображеної на Фіг.31 (або в інших варіантах реалізації за допомогою папероробної машини, в якій перший шар паперу виконаний за допомогою прямоточного відливного циліндру). У першому варіанті за допомогою першого вибираючого пристрою 380 виконують в шарі пристрою для формування під тиском отвори 356, які можуть бути утворені будь-якої форми також, наприклад, у формі літер, символів або подібних їм. Нитка 352, яка лежить на е-типі, введена в протиточний відливний циліндр 374. Тут, е-тип вибраний таким високим, що волокна можуть "плавати" під введеною ниткою, і нитка, отже, лежить на ділянці е-типів відкритою. У цьому варіанті отвору 354 протиточні відливні циліндри завжди є вужчими, ніж ширина нитки. Форма отвору 356 шару пристрою для формування під тиском може бути вужчою, ніж ширина нитки, як зображено на Фіг.32(а), або також ширше за неї. Отвори 356 можуть бути орієнтовані в тому ж точно положенні, що і отвори 354 протиточного відливного циліндру, як зображено на Фіг.32(а) зліва, або розташовуватись хаотичним чином між цими отворами або перекриватися з ними. У першому випадку цей варіант ілюструє наскрізні вікна, розмір яких обмежений отвором 354 в шарі протиточного відливного циліндру, див. Фіг.32(b). У відбитому світлі необхідна форма отворів 356 помітна тільки з боку шару пристрою для формування під тиском. У другому випадку, в цьому варіанті передбачена підкладка, в якій введена захисна нитка 352 частково відкрита з обох боків. Тоді наскрізне вікно утворюється тільки тоді, коли протилежні отвори випадково співпадають. У другому варіанті, який зображений на вигляді зверху на Фіг.33, отвори 354 в шарі протиточного відливного циліндру завжди виконані більшого розміру, ніж отвори 356 в шарі пристрою для формування під тиском, причому отвори 354 можуть бути вужчі або ширші, ніж ширина нитки. Отвори 356 в шарі пристрою для формування під тиском можуть бути розташовані точно в тому ж місці, що і отвори 354, як зображено на Фіг.33, або розташовані хаотичним чином між цими отворами або перекриватися з ними. Наскрізне вікно утворюється тільки у разі розташування з точним поєднанням двох отворів. В цьому випадку форма отворів 356 в шарі пристрою для формування під тиском видно з обох боків підкладки. Якщо отвори не суміщені точно один з одним, підкладка знову виявляється забезпеченою захисною ниткою 352, частково відкритою з обох боків. У третьому варіанті, зображеному на Фіг.34, отвори 356 виконані в шарі пристрою для формування під тиском, як описано вище, тоді як протиточний відливний циліндр не має ні е-типів, ні рельєфу. За допомогою контролю приводки, який може бути здійснений, наприклад, за допомогою приводних міток 362, отвори 356 в шарі пристрою 95606 30 для формування під тиском суміщають з певними ділянками захисної нитки 352, що подається на протиточний відливний циліндр. Наприклад, в отворах 356 в шарі пристрою для формування під тиском може ставати видним інвертований напис 364 захисної нитки 352. Згідно четвертого варіанту, який представлений на Фіг.35 в поперечному перерізі, отвори 356 виконують в шарі 358 пристрою для формування під тиском, і захисну нитку 352 подають на протиточний відливний циліндр. Тут протиточний відливний циліндр 374 забезпечений рельєфом, виступи якого переважно знаходяться в приводці з отворами 356 в шарі пристрою для формування під тиском, так що утворювані отвори 354 у вигляді вікон в шарі 360 протиточного відливного циліндру і отвори 356 в шарі 358 пристрою для формування під тиском чергуються з обох боків підкладки. Згідно п'ятого варіанту, по-перше, в шарі пристрою для формування під тиском виконують отвір описаним вище способом, і шар пристрою для формування під тиском і шар протиточного відливного циліндру спресовують із захисною ниткою. Після відділення шару паперу цілком на ділянці захисної нитки вибирають отвори за допомогою другого вибираючого пристрою 382. Отвори двох шарів паперу можуть бути розташовані в приводці один з одним або хаотичним чином. Шостий варіант аналогічний третьому варіанту, але протиточний відливний циліндр в цьому варіанті забезпечений рельєфом водяного знаку, який потрапляє на ділянку, де проходить нитка. За допомогою першого вибираючого пристрою 380 в шарі пристрою для формування під тиском вибирають отвори будь-якої форми, так що на вибраних ділянках нитка стає відкритою. За допомогою поєднання водяного знаку і отворів в шарі пристрою для формування під тиском, може бути реалізовано, наприклад, що водяні знаки шару протиточного відливного циліндру будуть розташовані навколо вибраних отворів. Замість всмоктування ділянок з першого або другого паперового полотна, можливо також інвертувати всмоктуючий механізм першого та/або другого пристрою 380, 382 і наносити на шар паперу речовину. Наприклад, отвори будь-якої форми пристрою 380 можуть бути заповнені матеріалом, наприклад, волокнами, пластиковими гранулами або гумою, і матеріал перенесений на мокре полотно пристрою для формування під тиском за допомогою позитивного тиску або адгезії. Після цього паперове полотно спресовують з шаром протиточного відливного циліндру, забезпеченим ниткою. Тоді введений матеріал виглядає в прохідному світлі як темна фігура. Якщо в якості матеріалу наносять масло, фігура може виглядати на висушеній підкладці також напівпрозорою. Діаметр першого або другого вибираючого пристрою 380, 382 залежить від довжини листа і переважно вибраний настільки великим, наскільки можливо, для підтримки швидкості обертання наскільки можна більш низкою. Проте максимальний можливий діаметр також обмежений відстанню в просторі між пристроєм 372 для формування під тиском і протиточним відливним циліндром 374. 31 Оскільки у разі малого діаметру поверхня контакту з шаром 384 пристрою для формування під тиском буде також малою, може бути доцільним, зокрема, в умовах обмеженого простору, використовувати вибираючий пристрій 380 не круглої форми, але швидше трапециидальної або трикутної форми, як зображено на Фіг.36. У цьому варіанті реалізації вибираючого пристрою 380, вибираючі форми 386 прикріплені до еластичного матеріалу 388 основи. У даному прикладі реалізації тяга здійснюється за допомогою ланцюга 390. Тепер будуть описані особливо переважні варіанти реалізації вибираючого пристрою 380 згідно даного винаходу з посиланнями на Фіг.37-39. У представленому прикладі реалізації зображено всмоктуюче колесо 380, яке складається з безлічі сегментів 400-406. На Фіг.37 представлений вигляд збоку фрагмента всмоктуючого колеса 380, на Фіг.38 аналогічне всмоктуюче колесо 380, що має дещо відмінну реалізацію витягуючих отворів 408 або каналів 414 на ділянці цих отворів, вигляд зверху, і на Фіг.39(а) і (b) - вигляд збоку середніх сегментів 402 і 404 згідно Фіг.38, при спостереженні у напрямі прямих А-А і В-В на Фіг.38. Тут, ділянки, помічені номерами позицій 416 і 418, позначають видимі межі представлених на Фіг.39(а) і (b) перерізів. Вигляд збоку, представлений Фіг.37, відповідає вигляду збоку накладної пластини 406 при спостереженні у напрямі прямої С-С, позначеної на Фіг.38. Всмоктуюче колесо 380 має багатошарову структуру, що містить безліч сегментних пластин, в яких може бути виконано безліч варіантів витягуючих отворів 408. У даному прикладі реалізації всмоктуюче колесо містить першою накладну пластину 400, дві проміжні пластини 402 і 404, і ще одну накладну пластину 406. Пластини 400-406 можуть бути виконані з металу або удароміцного, не дуже крихкого пластика, і виготовлені за допомогою лазерного променя, водного струменя або подібним способом. Пластини закріплені гвинтами, оброблені герметиком та/або при необхідності ущільнення використані прокладки. Довжина кола всмоктуючого колеса 380 відповідає довжині листа шару паперу в мокрому стані, що підлягає обробці. Після закріплення гвинтами всмоктуюче колесо 380 встановлюють на направляючий вал, тут не зображений, і прикріплюють. При необхідності на направляючому валу може також бути надіто і прикріплено безліч всмоктуючих коліс. Направляючий вал має центральний привід і в переважних варіантах реалізації рухається синхронно з швидкістю полотна. Після старту папероробної машини, всмоктуюче колесо 380 також починає рухатися, його доводять до робочої швидкості, і розташовують на полотні 384 пристрої для формування під тиском до тих пір, поки в результаті вибірки в полотні пристрою для формування під тиском не утворюються 95606 32 отвори. Тут підвищені ділянки 410, які видно на Фіг.37 і на Фіг.39(а), проколюють все ще мокре паперове полотно і крізь витягуючий отвір 408 вибирають отвори бажаної форми за допомогою прикладеного часткового вакууму. Для запобігання прилипанню волокон до поверхні всмоктуючого колеса 380 ділянки, прилеглі до витягуючих отворів 408, можуть бути заглиблені. Вибірку матеріалу/водної суміші здійснюють крізь витягуючий отвір 408 і канал 414, який проходить крізь проміжну пластину 404 до накладної пластини 406. Для надійного видалення речовини, яку вибирають, витягуючі отвори 408 і канали 414 необхідно очищати. Для цього, наприклад, може бути передбачена ванна 392 з водою (Фіг.31), що фільтрується, яку всмоктуюче колесо 380 проходитиме на ділянці протилежному вибірці. У даному прикладі реалізації вакуум прикладають за допомогою фіксованого вакуумного пристрою 394 (Фіг.31), який тягнеться за поверхнею накладної пластини 406. Таким чином, вибірка відбувається у кожному випадку за допомогою одного з каналів 414, що відноситься тільки до того витягуючого отвору 408, яке знаходиться у контакті з паперовим полотном 384. Як краще видно з Фіг.38, багатошарова структура, що містить безліч сегментних пластин, забезпечує практично необмежені можливості реалізації витягуючих отворів 408. Тут проміжні пластини, які можуть бути приєднані в будь-якій кількості, безпосередньо створюють певну форму витягуючих отворів. Ширина отвору може бути задана числом і товщиною проміжних пластин. Наприклад, отвір шириною 10 мм може бути виконаний за допомогою двох проміжних пластин 5 мм, або також за допомогою п'яти проміжних пластин 2 мм. Накладні пластини 400, 406 служать для позначення меж і додатку вакууму. Хоча на Фіг.38 отвір каналу має тільки накладна пластина 406, такі отвори, звичайно, можуть також бути передбачені в обох накладних пластинах, причому вакуумний пристрій 394 тоді повинен бути встановлений з обох боків всмоктуючого колеса 380. Слід розуміти, що описаний варіант реалізації може також бути використаний для другого вибираючого пристрою 382. Вибираючі пристрої 380 і 382 можуть також бути покриті гнучкою пластиковою маскою, при якій можуть бути залишені непокритими не тільки відносно грубі, але також дуже тонкі узори, наприклад, літеро-цифрові або абстрактні символи, Таким чином, на шарах паперу можуть бути виконані також безперервні узори, наприклад, зигзагоподібної форми, або безперервний текст, або також узори, розташовані в точній приводці, наприклад, номінал на банкноті. Тут вказані узори можуть бути розташовані на одному з шарів паперу або розташовані погоджено або із зсувом на обох шарах паперу. 33 95606 34 35 95606 36 37 95606 38 39 95606 40 41 Комп’ютерна верстка А. Рябко 95606 Підписне 42 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
