Спосіб і пристрій для визначення часової прив’язки стільника в системі бездротового зв’язку
Формула / Реферат
1. Спосіб бездротового зв'язку, що включає етапи, на яких:
- одержують вибірки, які приймаються, що містять щонайменше один сигнал синхронізації, сформований на основі ідентифікатора стільника;
- корелюють вибірки, які приймаються, щонайменше з одним сигналом синхронізації, щоб одержати енергії для множинних гіпотез часової прив'язки у вікні пошуку;
- визначають часову прив'язку стільника на основі енергій для множинних гіпотез часової прив'язки; і
- оновлюють часову прив'язку стільника за допомогою щонайменше двох регулювань часової прив'язки.
2. Спосіб за п. 1, в якому ідентифікатор стільника містить першу частину для групи ідентифікаторів стільників і другу частину для ідентифікатора в групі ідентифікаторів стільників, і в якому щонайменше один сигнал синхронізації містить вторинний сигнал синхронізації, сформований на основі першої і другої частин ідентифікатора стільника.
3. Спосіб за п. 2, в якому кореляція вибірок, що приймаються, включає етапи, на яких:
- формують вторинний сигнал синхронізації на основі першої і другої частин ідентифікатора стільника; і
- корелюють вибірки, які приймаються, у часовій області з вторинним сигналом синхронізації з різними часовими зміщеннями, щоб одержувати енергії для множинних гіпотез часової прив'язки.
4. Спосіб за п. 2, в якому щонайменше один сигнал синхронізації додатково містить основний сигнал синхронізації, сформований на основі другої частини ідентифікатора стільника.
5. Спосіб за п. 4, в якому кореляція вибірок, що приймаються, включає етапи, на яких:
- формують основний сигнал синхронізації на основі другої частини ідентифікатора стільника;
- формують вторинний сигнал синхронізації на основі першої і другої частин ідентифікатора стільника; і
- корелюють вибірки, які приймаються, у часовій області з основними і вторинними сигналами синхронізації з різними часовими зміщеннями, щоб одержувати енергії для множинних гіпотез часової прив'язки.
6. Спосіб за п. 1, в якому визначення часової прив'язки стільника на основі енергій для множинних гіпотез часової прив'язки включає етапи, на яких:
- ідентифікують щонайменше один виявлений пік на основі енергій для множинних гіпотез часової прив'язки, кожний виявлений пік відповідає різним гіпотезам часової прив'язки; і
- визначають часову прив'язку стільника на основі щонайменше одного виявленого піка.
7. Спосіб за п. 6, в якому ідентифікація щонайменше одного виявленого піка включає етап, на якому:
- порівнюють енергію для кожної гіпотези часової прив'язки з пороговим значенням виявлення; і
- оголошують виявлений пік для кожної гіпотези часової прив'язки з енергією, що перевищує порогове значення виявлення.
8. Спосіб за п. 6, в якому ідентифікація щонайменше одного виявленого піка включає етапи, на яких:
- накопичують енергії у вікні накопичення при різних часових зміщеннях, щоб одержувати оброблені методом вікна енергії для множинних гіпотез часової прив'язки;
- порівнюють оброблену методом вікна енергію для кожної гіпотези часової прив'язки з пороговим значенням виявлення; і
- оголошують виявлений пік для кожної гіпотези часової прив'язки з обробленою методом вінка енергією, що перевищує порогове значення виявлення.
9. Спосіб за п. 6, в якому визначення часової прив'язки стільника на основі щонайменше одного виявленого піка включає етап, на якому:
- оновлюють набір передбачуваних піків на основі щонайменше одного виявленого піка; і
- визначають часову прив'язку стільника на основі набору передбачуваних піків.
10. Спосіб за п. 9, в якому оновлення набору передбачуваних піків включає етапи, на яких:
- асоціюють щонайменше один виявлений пік з передбачуваними піками;
- оновлюють інтенсивність сигналу і часову прив'язку кожного передбачуваного піка на основі інтенсивності сигналу і часової прив'язки асоційованого виявленого піка, якщо є; і
- додають кожний виявлений пік, не асоційований ні з одним передбачуваним піком, до набору передбачуваних піків.
11. Спосіб за п. 10, в якому асоціювання щонайменше одного виявленого піка з передбачуваними піками містить, для кожного виявленого піка, етапи, на яких:
- асоціюють виявлений пік з передбачуваним піком в заздалегідь визначеному інтервалі часової прив'язки виявленого піка, якщо передбачуваний пік присутній; і
- не асоціюють виявлений пік ні з одним передбачуваним піком, якщо немає передбачуваних піків в заздалегідь визначеному інтервалі часової прив'язки виявленого піка.
12. Спосіб за п. 10, в якому оновлення інтенсивності сигналу і часової прив'язки кожного передбачуваного піка включає етапи, на яких:
- фільтрують часову прив'язку кожного передбачуваного піка за допомогою часової прив'язки асоційованого виявленого піка, якщо є, на основі першого фільтра; і
- фільтрують інтенсивність сигналу кожного передбачуваного піка за допомогою інтенсивності сигналу асоційованого виявленого піка, якщо є, на основі другого фільтра.
13. Спосіб за п. 9, в якому оновлення набору передбачуваних піків включає етап, на якому видаляють кожний передбачуваний пік з інтенсивністю сигналу нижче порогового значення відкидання протягом заздалегідь визначеного періоду часу з набору передбачуваних піків.
14. Спосіб за п. 9, в якому оновлення набору передбачуваних піків включає етап, на якому ініціалізують набір передбачуваних піків щонайменше з одним виявленим піком, якщо набір є пустим.
15. Спосіб за п. 9, в якому визначення часової прив'язки стільника на основі набору передбачуваних піків включає етапи, на яких:
- ідентифікують передбачуваний пік з інтенсивністю сигналу, що перевищує інтенсивність сигналу відстежуваного піка; і
- надають часову прив'язку ідентифікованого передбачуваного піка як часову прив'язку стільника.
16. Спосіб за п. 1, в якому оновлення часової прив'язки стільника включає етапи, на яких:
- оновлюють часову прив'язку стільника за допомогою невеликих регулювань часової прив'язки, визначених на основі контуру відстежування часу, невеликі регулювання часової прив'язки знаходяться в заздалегідь визначеному діапазоні значень; і
- оновлюють часову прив'язку стільника за допомогою великих регулювань часової прив'язки, визначених на основі енергій для множинних гіпотез часової прив'язки, одержаних з пошуків часової прив'язки, великі регулювання часової прив'язки знаходяться поза заздалегідь визначеним діапазоном значень.
17. Спосіб за п. 16, що додатково включає етап, на якому:
- оновлюють розміщення вікна пошуку кожного разу, коли часову прив'язку стільника оновлюють за допомогою великого регулювання часової прив'язки.
18. Пристрій для бездротового зв'язку, що містить:
- щонайменше один процесор, виконаний з можливістю одержувати вибірки, які приймаються, що містять щонайменше один сигнал синхронізації, сформований на основі ідентифікатора стільника, корелювати вибірки, які приймаються, щонайменше з одним сигналом синхронізації, щоб одержувати енергії для множинних гіпотез часової прив'язки у вікні пошуку, визначати часову прив'язку стільника на основі енергій для множинних гіпотез часової прив'язки, і оновлювати часову прив'язку стільника за допомогою щонайменше двох регулювань часової прив'язки.
19. Пристрій за п. 18, в якому щонайменше один процесор виконаний з можливістю формувати вторинний сигнал синхронізації на основі ідентифікатора стільника і корелювати вибірки, які приймаються, у часовій області з вторинним сигналом синхронізації при різних часових зміщеннях, щоб одержувати енергії для множинних гіпотез часової прив'язки.
20. Пристрій за п. 18, в якому щонайменше один процесор виконаний з можливістю ідентифікувати щонайменше один виявлений пік на основі енергій для множинних гіпотез часової прив'язки, причому кожний виявлений пік відповідає різним гіпотезам часової прив'язки, і визначати часову прив'язку стільника на основі щонайменше одного виявленого піка.
21. Пристрій за п. 20, в якому щонайменше один процесор виконаний з можливістю оновлювати набір передбачуваних піків на основі щонайменше одного виявленого піка і визначати часову прив'язку стільника на основі набору передбачуваних піків.
22. Пристрій за п. 21, в якому щонайменше один процесор виконаний з можливістю асоціювати щонайменше один виявлений пік з передбачуваними піками, оновлювати інтенсивність сигналу і часову прив'язку кожного передбачуваного піка на основі інтенсивності сигналу і часової прив'язки асоційованого виявленого піка, якщо є, і додавати кожний виявлений пік, не асоційований ні з одним з передбачуваних піків, до набору передбачуваних піків.
23. Пристрій за п. 21, в якому щонайменше один процесор виконаний з можливістю ідентифікувати передбачуваний пік з інтенсивністю сигналу, що перевищує інтенсивність сигналу відстежуваного піка, і надавати часову прив'язку ідентифікованого передбачуваного піка як часову прив'язку стільника.
24. Пристрій за п. 18, в якому щонайменше один процесор виконаний з можливістю оновлювати часову прив'язку стільника за допомогою невеликих регулювань часової прив'язки, визначених на основі контуру відстежування часу, і оновлювати часову прив'язку стільника за допомогою великих регулювань часової прив'язки, визначених на основі енергій для множинних гіпотез часової прив'язки, що одержуються з пошуків часової прив'язки, при цьому невеликі регулювання часової прив'язки знаходяться в заздалегідь визначеному діапазоні значень, а великі регулювання часової прив'язки знаходяться поза заздалегідь визначеним діапазоном значень.
25. Пристрій для бездротового зв'язку, що містить:
- засіб для одержання вибірок, що приймаються, які містять щонайменше один сигнал синхронізації, сформований на основі ідентифікатора стільника;
- засіб для кореляції вибірок, що приймаються, щонайменше з одним сигналом синхронізації, щоб одержувати енергії для множинних гіпотез часової прив'язки у вікні пошуку;
- засіб для визначення часової прив'язки стільника на основі енергій для множинних гіпотез часової прив'язки; і
- засіб для оновлення часової прив'язки стільника за допомогою щонайменше двох регулювань часової прив'язки.
26. Пристрій за п. 25, в якому засіб для кореляції вибірок, що приймаються, містить:
- засіб для формування вторинного сигналу синхронізації на основі ідентифікатора стільника; і
- засіб для кореляції вибірок, що приймаються, у часовій області з вторинним сигналом синхронізації з різними часовими зміщеннями, щоб одержувати енергії для множинних гіпотез часової прив'язки.
27. Пристрій за п. 25, в якому засіб для визначення часової прив'язки стільника на основі енергій для множинних гіпотез часової прив'язки містить:
- засіб для ідентифікації щонайменше одного виявленого піка на основі енергій для множинних гіпотез часової прив'язки, причому кожний виявлений пік відповідає різним гіпотезам часової прив'язки; і
- засіб для визначення часової прив'язки стільника на основі щонайменше одного виявленого піка.
28. Пристрій за п. 27, в якому засіб для визначення часової прив'язки стільника на основі щонайменше одного виявленого піка містить:
- засіб для оновлення набору передбачуваних піків на основі щонайменше одного виявленого піка; і
- засіб для визначення часової прив'язки стільника на основі набору передбачуваних піків.
29. Пристрій за п. 28, в якому засіб для оновлення набору передбачуваних піків містить:
- засіб для асоціювання щонайменше одного виявленого піка з передбачуваними піками;
- засіб для оновлення інтенсивності сигналу і часової прив'язки кожного передбачуваного піка на основі інтенсивності сигналу і часової прив'язки асоційованого виявленого піка, якщо є; і
- засіб для додавання кожного виявленого піка, не асоційованого ні з одним передбачуваним піком, до набору передбачуваних піків.
30. Пристрій за п. 28, в якому засіб для визначення часової прив'язки стільника на основі набору передбачуваних піків містить:
- засіб для ідентифікації передбачуваного піка з інтенсивністю сигналу, що перевищує інтенсивність сигналу відстежуваного піка; і
- засіб для надання часової прив'язки ідентифікованого передбачуваного піка як часової прив'язки стільника.
31. Пристрій за п. 25, в якому засіб для оновлення часової прив'язки стільника містить:
- засіб для оновлення часової прив'язки стільника за допомогою невеликих регулювань часової прив'язки, визначених на основі контуру відстежування часу, при цьому невеликі регулювання часової прив'язки знаходяться в заздалегідь визначеному діапазоні значень; і
- засіб для оновлення часової прив'язки стільника за допомогою великих регулювань часової прив'язки, визначених на основі енергій для множинних гіпотез часової прив'язки, що одержуються з пошуків часової прив'язки, при цьому великі регулювання часової прив'язки знаходяться поза заздалегідь визначеним діапазоном значень.
32. Машиночитаний носій, що містить виконувані комп'ютером команди, щоб примусити комп'ютер виконувати спосіб бездротового зв'язку, який включає етапи, на яких:
- одержують вибірки, які приймаються, що містять щонайменше один сигнал синхронізації, сформований на основі ідентифікатора стільника;
- корелюють вибірки, які приймаються, щонайменше з одним сигналом синхронізації, щоб одержувати енергії для множинних гіпотез часової прив'язки у вікні пошуку;
- визначають часову прив'язку стільника на основі енергій для множинних гіпотез часової прив'язки; і
- оновлюють часову прив'язку стільника за допомогою щонайменше двох регулювань часової прив'язки.
33. Машиночитаний носій за п. 32, що містить виконувані комп'ютером команди, щоб примусити комп'ютер виконувати спосіб бездротового зв'язку, який додатково включає етапи, на яких:
- ідентифікують щонайменше один виявлений пік на основі енергій для множинних гіпотез часової прив'язки, причому кожний виявлений пік відповідає різним гіпотезам часової прив'язки;
- оновлюють набір передбачуваних піків на основі щонайменше одного виявленого піка; і
- визначають часову прив'язку стільника на основі набору передбачуваних піків.
34. Машиночитаний носій за п. 33, що містить виконувані комп'ютером команди, щоб примусити комп'ютер виконувати спосіб бездротового зв'язку, який додатково включає етапи, на яких:
- асоціюють щонайменше один виявлений пік з передбачуваними піками;
- оновлюють інтенсивність сигналу і часову прив'язку кожного передбачуваного піка на основі інтенсивності сигналу і часової прив'язки асоційованого виявленого піка, якщо є; і
- додають кожний виявлений пік, не асоційований ні з одним з передбачуваних піків, до набору передбачуваних піків.
35. Машиночитаний носій за п. 32, що містить виконувані комп'ютером команди, щоб примусити комп'ютер виконувати спосіб бездротового зв'язку, який додатково включає етапи, на яких:
- оновлюють часову прив'язку стільника за допомогою невеликих регулювань часової прив'язки, визначених на основі контуру відстежування часу, при цьому невеликі регулювання часової прив'язки знаходяться в заздалегідь визначеному діапазоні значень; і
- оновлюють часову прив'язку стільника за допомогою великих регулювань часової прив'язки, визначених на основі енергій для множинних гіпотез часової прив'язки, що одержуються з пошуків часової прив'язки, великі регулювання часової прив'язки знаходяться поза заздалегідь визначеним діапазоном значень.
Текст

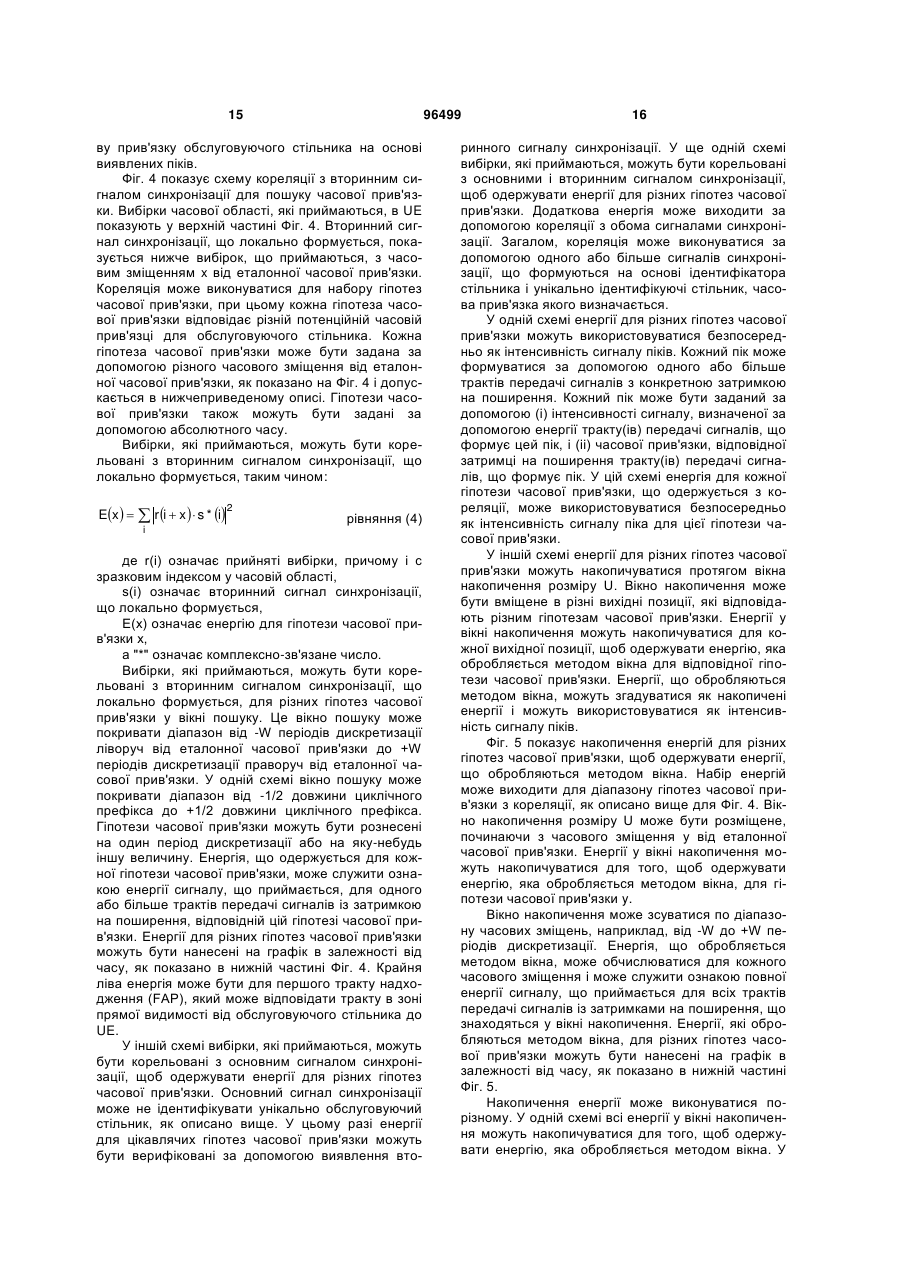

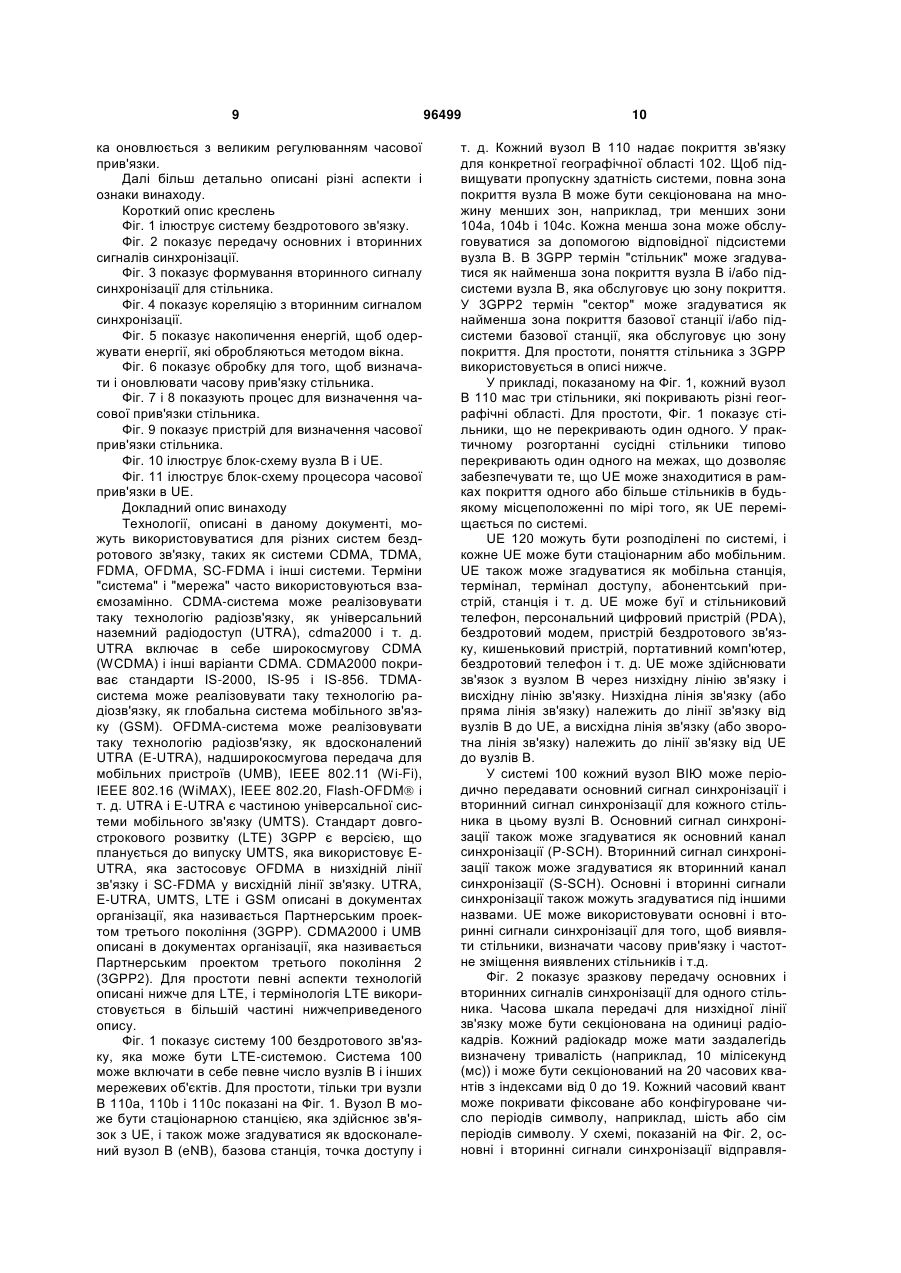

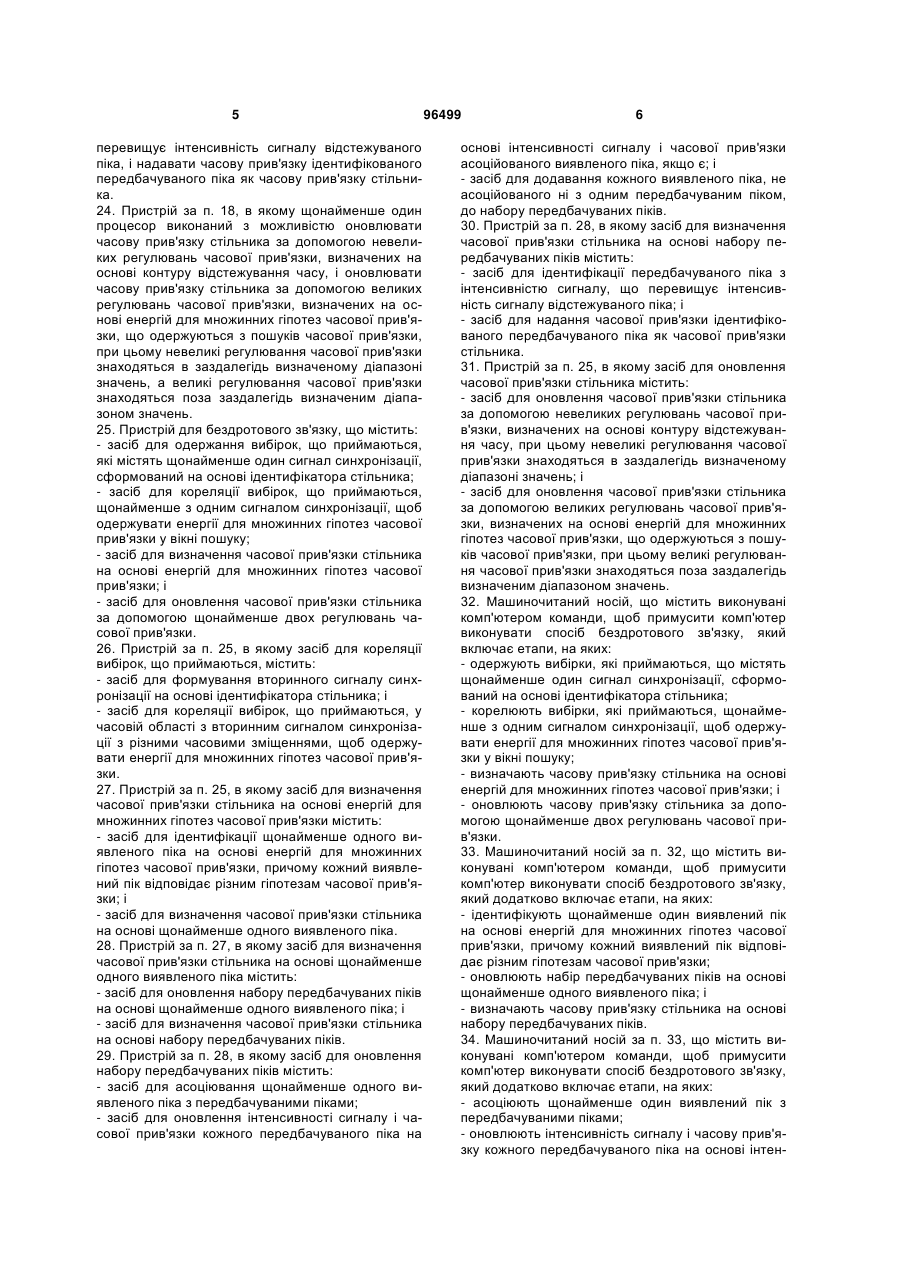

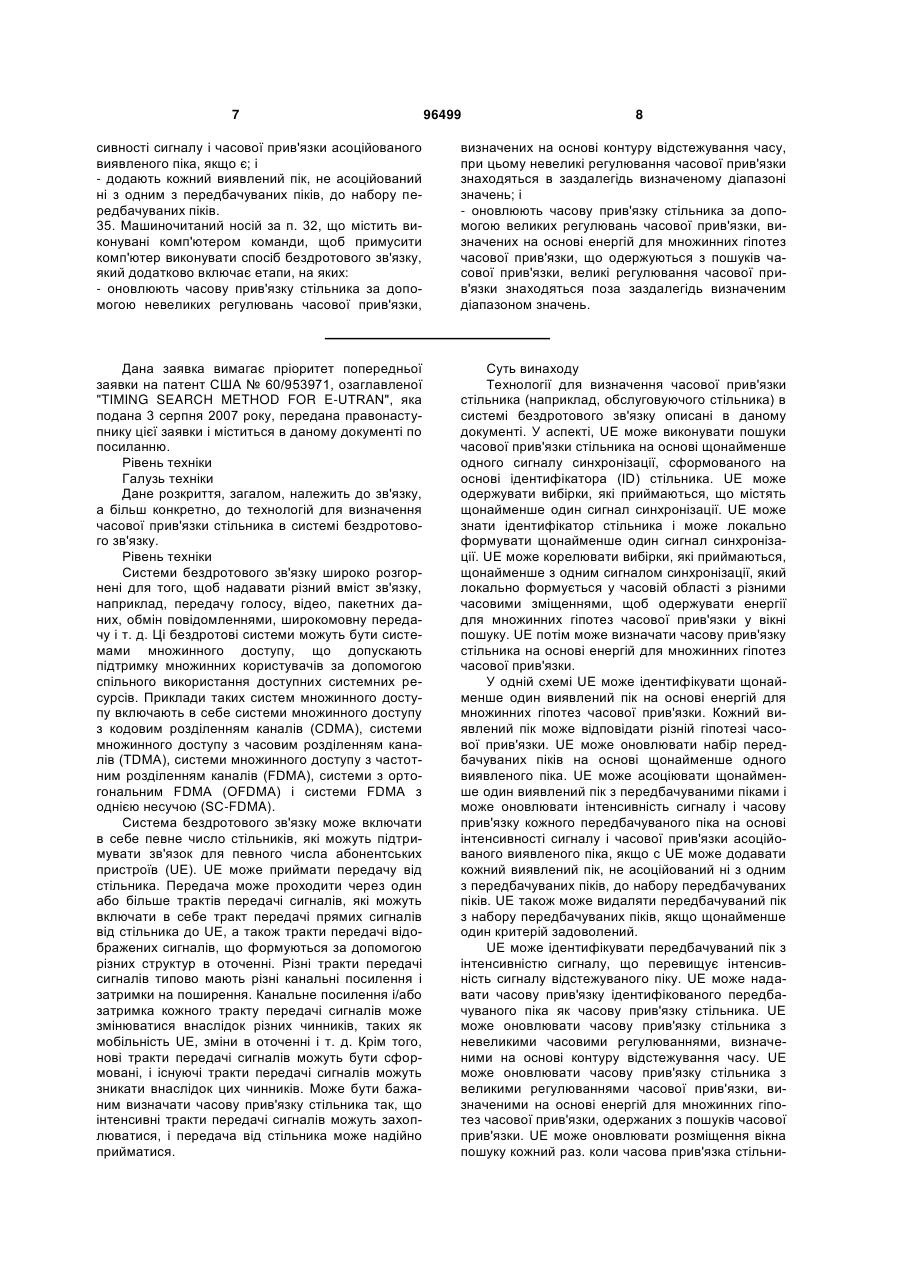

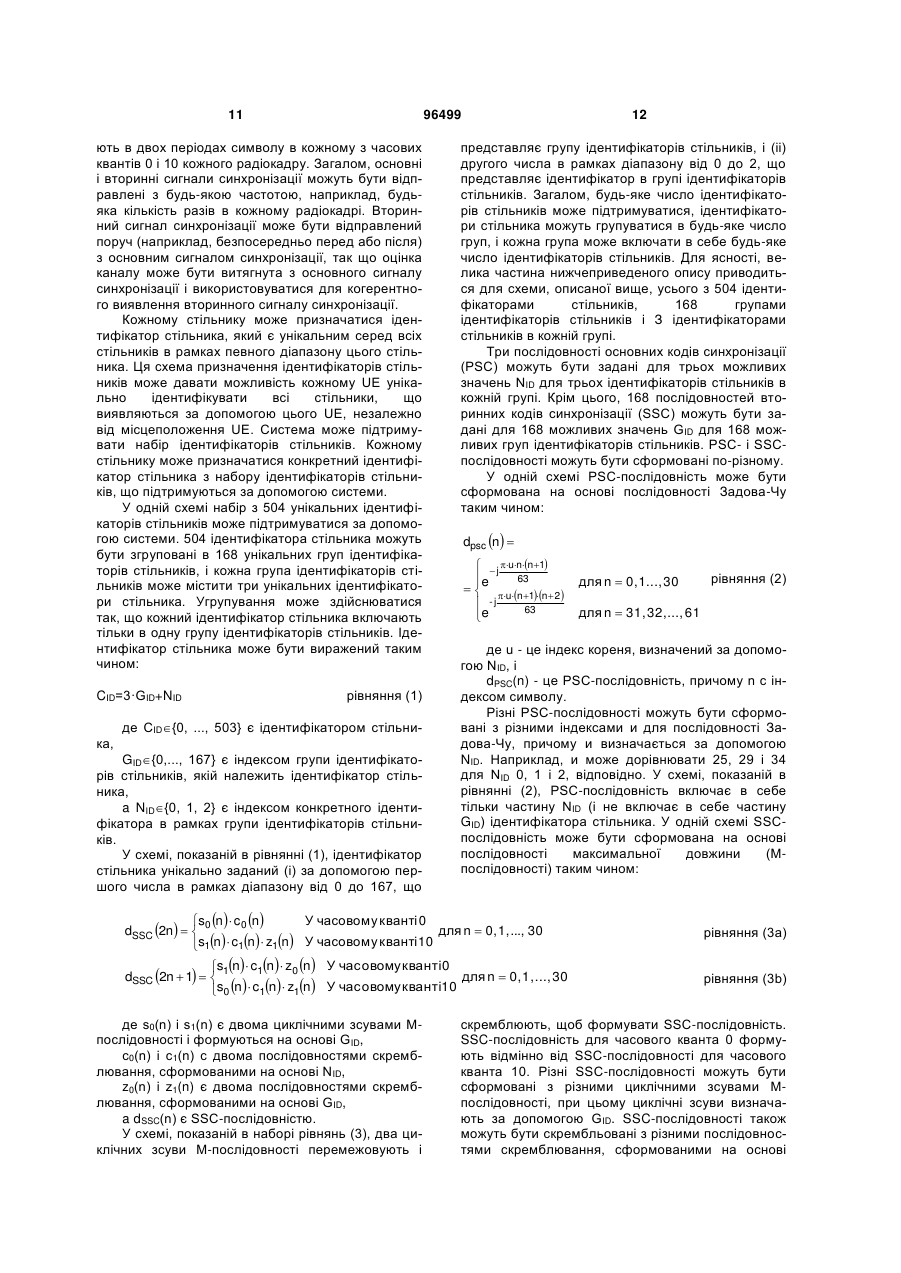

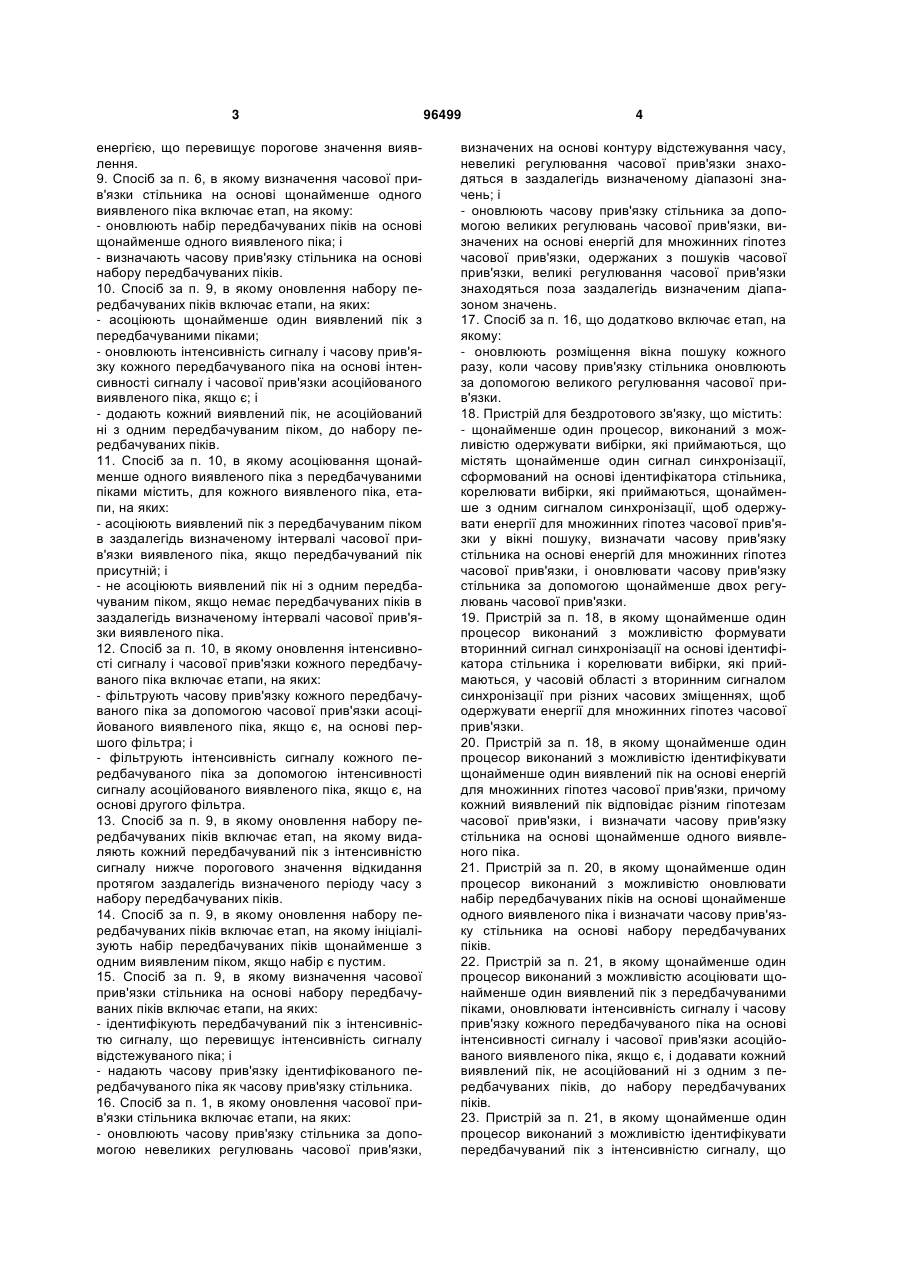

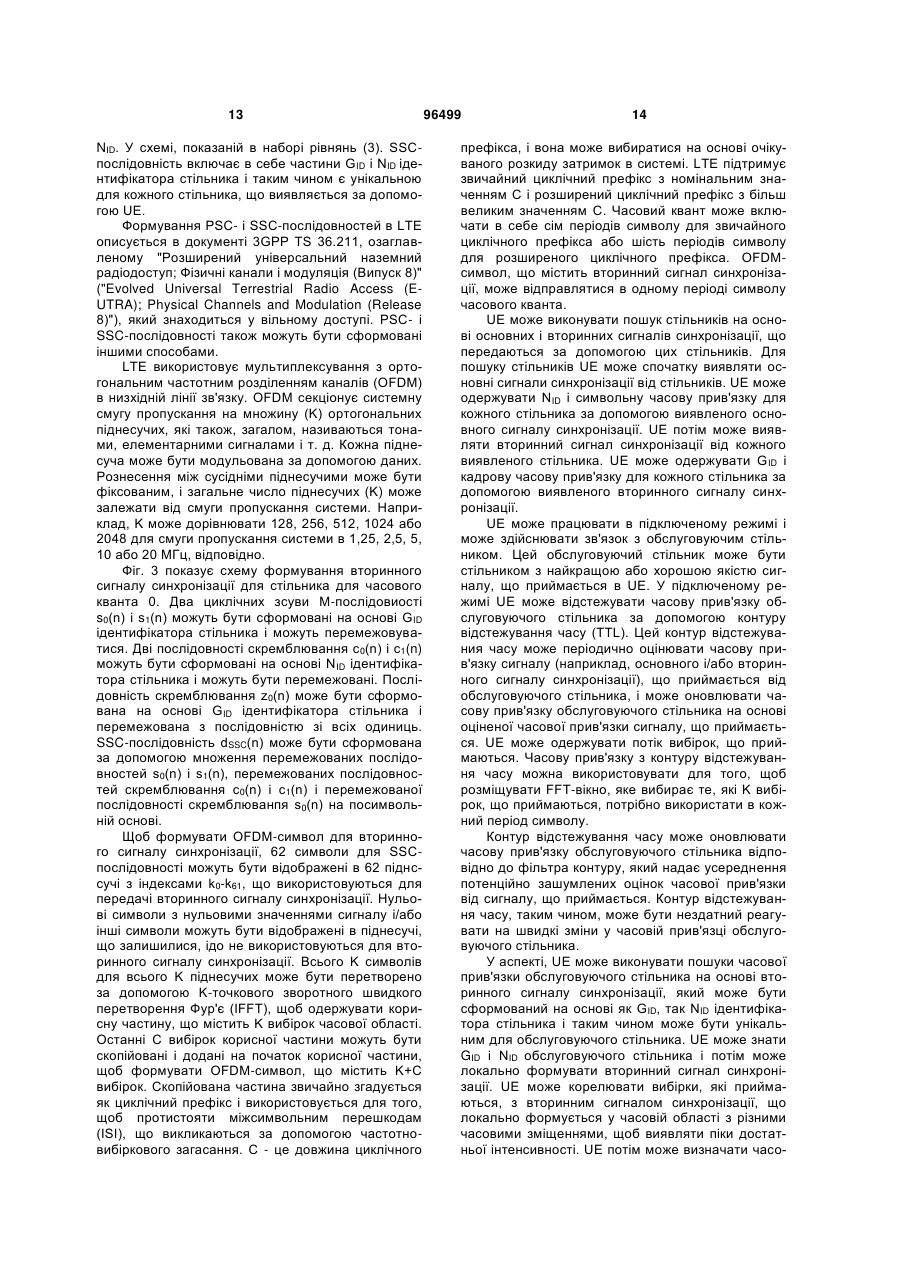

1. Спосіб бездротового зв'язку, що включає етапи, на яких: - одержують вибірки, які приймаються, що містять щонайменше один сигнал синхронізації, сформований на основі ідентифікатора стільника; - корелюють вибірки, які приймаються, щонайменше з одним сигналом синхронізації, щоб одержати енергії для множинних гіпотез часової прив'язки у вікні пошуку; - визначають часову прив'язку стільника на основі енергій для множинних гіпотез часової прив'язки; і - оновлюють часову прив'язку стільника за допомогою щонайменше двох регулювань часової прив'язки. 2. Спосіб за п. 1, в якому ідентифікатор стільника містить першу частину для групи ідентифікаторів стільників і другу частину для ідентифікатора в групі ідентифікаторів стільників, і в якому щонайменше один сигнал синхронізації містить вторинний сигнал синхронізації, сформований на основі першої і другої частин ідентифікатора стільника. 3. Спосіб за п. 2, в якому кореляція вибірок, що приймаються, включає етапи, на яких: - формують вторинний сигнал синхронізації на основі першої і другої частин ідентифікатора стільника; і - корелюють вибірки, які приймаються, у часовій області з вторинним сигналом синхронізації з різ 2 (19) 1 3 енергією, що перевищує порогове значення виявлення. 9. Спосіб за п. 6, в якому визначення часової прив'язки стільника на основі щонайменше одного виявленого піка включає етап, на якому: - оновлюють набір передбачуваних піків на основі щонайменше одного виявленого піка; і - визначають часову прив'язку стільника на основі набору передбачуваних піків. 10. Спосіб за п. 9, в якому оновлення набору передбачуваних піків включає етапи, на яких: - асоціюють щонайменше один виявлений пік з передбачуваними піками; - оновлюють інтенсивність сигналу і часову прив'язку кожного передбачуваного піка на основі інтенсивності сигналу і часової прив'язки асоційованого виявленого піка, якщо є; і - додають кожний виявлений пік, не асоційований ні з одним передбачуваним піком, до набору передбачуваних піків. 11. Спосіб за п. 10, в якому асоціювання щонайменше одного виявленого піка з передбачуваними піками містить, для кожного виявленого піка, етапи, на яких: - асоціюють виявлений пік з передбачуваним піком в заздалегідь визначеному інтервалі часової прив'язки виявленого піка, якщо передбачуваний пік присутній; і - не асоціюють виявлений пік ні з одним передбачуваним піком, якщо немає передбачуваних піків в заздалегідь визначеному інтервалі часової прив'язки виявленого піка. 12. Спосіб за п. 10, в якому оновлення інтенсивності сигналу і часової прив'язки кожного передбачуваного піка включає етапи, на яких: - фільтрують часову прив'язку кожного передбачуваного піка за допомогою часової прив'язки асоційованого виявленого піка, якщо є, на основі першого фільтра; і - фільтрують інтенсивність сигналу кожного передбачуваного піка за допомогою інтенсивності сигналу асоційованого виявленого піка, якщо є, на основі другого фільтра. 13. Спосіб за п. 9, в якому оновлення набору передбачуваних піків включає етап, на якому видаляють кожний передбачуваний пік з інтенсивністю сигналу нижче порогового значення відкидання протягом заздалегідь визначеного періоду часу з набору передбачуваних піків. 14. Спосіб за п. 9, в якому оновлення набору передбачуваних піків включає етап, на якому ініціалізують набір передбачуваних піків щонайменше з одним виявленим піком, якщо набір є пустим. 15. Спосіб за п. 9, в якому визначення часової прив'язки стільника на основі набору передбачуваних піків включає етапи, на яких: - ідентифікують передбачуваний пік з інтенсивністю сигналу, що перевищує інтенсивність сигналу відстежуваного піка; і - надають часову прив'язку ідентифікованого передбачуваного піка як часову прив'язку стільника. 16. Спосіб за п. 1, в якому оновлення часової прив'язки стільника включає етапи, на яких: - оновлюють часову прив'язку стільника за допомогою невеликих регулювань часової прив'язки, 96499 4 визначених на основі контуру відстежування часу, невеликі регулювання часової прив'язки знаходяться в заздалегідь визначеному діапазоні значень; і - оновлюють часову прив'язку стільника за допомогою великих регулювань часової прив'язки, визначених на основі енергій для множинних гіпотез часової прив'язки, одержаних з пошуків часової прив'язки, великі регулювання часової прив'язки знаходяться поза заздалегідь визначеним діапазоном значень. 17. Спосіб за п. 16, що додатково включає етап, на якому: - оновлюють розміщення вікна пошуку кожного разу, коли часову прив'язку стільника оновлюють за допомогою великого регулювання часової прив'язки. 18. Пристрій для бездротового зв'язку, що містить: - щонайменше один процесор, виконаний з можливістю одержувати вибірки, які приймаються, що містять щонайменше один сигнал синхронізації, сформований на основі ідентифікатора стільника, корелювати вибірки, які приймаються, щонайменше з одним сигналом синхронізації, щоб одержувати енергії для множинних гіпотез часової прив'язки у вікні пошуку, визначати часову прив'язку стільника на основі енергій для множинних гіпотез часової прив'язки, і оновлювати часову прив'язку стільника за допомогою щонайменше двох регулювань часової прив'язки. 19. Пристрій за п. 18, в якому щонайменше один процесор виконаний з можливістю формувати вторинний сигнал синхронізації на основі ідентифікатора стільника і корелювати вибірки, які приймаються, у часовій області з вторинним сигналом синхронізації при різних часових зміщеннях, щоб одержувати енергії для множинних гіпотез часової прив'язки. 20. Пристрій за п. 18, в якому щонайменше один процесор виконаний з можливістю ідентифікувати щонайменше один виявлений пік на основі енергій для множинних гіпотез часової прив'язки, причому кожний виявлений пік відповідає різним гіпотезам часової прив'язки, і визначати часову прив'язку стільника на основі щонайменше одного виявленого піка. 21. Пристрій за п. 20, в якому щонайменше один процесор виконаний з можливістю оновлювати набір передбачуваних піків на основі щонайменше одного виявленого піка і визначати часову прив'язку стільника на основі набору передбачуваних піків. 22. Пристрій за п. 21, в якому щонайменше один процесор виконаний з можливістю асоціювати щонайменше один виявлений пік з передбачуваними піками, оновлювати інтенсивність сигналу і часову прив'язку кожного передбачуваного піка на основі інтенсивності сигналу і часової прив'язки асоційованого виявленого піка, якщо є, і додавати кожний виявлений пік, не асоційований ні з одним з передбачуваних піків, до набору передбачуваних піків. 23. Пристрій за п. 21, в якому щонайменше один процесор виконаний з можливістю ідентифікувати передбачуваний пік з інтенсивністю сигналу, що 5 перевищує інтенсивність сигналу відстежуваного піка, і надавати часову прив'язку ідентифікованого передбачуваного піка як часову прив'язку стільника. 24. Пристрій за п. 18, в якому щонайменше один процесор виконаний з можливістю оновлювати часову прив'язку стільника за допомогою невеликих регулювань часової прив'язки, визначених на основі контуру відстежування часу, і оновлювати часову прив'язку стільника за допомогою великих регулювань часової прив'язки, визначених на основі енергій для множинних гіпотез часової прив'язки, що одержуються з пошуків часової прив'язки, при цьому невеликі регулювання часової прив'язки знаходяться в заздалегідь визначеному діапазоні значень, а великі регулювання часової прив'язки знаходяться поза заздалегідь визначеним діапазоном значень. 25. Пристрій для бездротового зв'язку, що містить: - засіб для одержання вибірок, що приймаються, які містять щонайменше один сигнал синхронізації, сформований на основі ідентифікатора стільника; - засіб для кореляції вибірок, що приймаються, щонайменше з одним сигналом синхронізації, щоб одержувати енергії для множинних гіпотез часової прив'язки у вікні пошуку; - засіб для визначення часової прив'язки стільника на основі енергій для множинних гіпотез часової прив'язки; і - засіб для оновлення часової прив'язки стільника за допомогою щонайменше двох регулювань часової прив'язки. 26. Пристрій за п. 25, в якому засіб для кореляції вибірок, що приймаються, містить: - засіб для формування вторинного сигналу синхронізації на основі ідентифікатора стільника; і - засіб для кореляції вибірок, що приймаються, у часовій області з вторинним сигналом синхронізації з різними часовими зміщеннями, щоб одержувати енергії для множинних гіпотез часової прив'язки. 27. Пристрій за п. 25, в якому засіб для визначення часової прив'язки стільника на основі енергій для множинних гіпотез часової прив'язки містить: - засіб для ідентифікації щонайменше одного виявленого піка на основі енергій для множинних гіпотез часової прив'язки, причому кожний виявлений пік відповідає різним гіпотезам часової прив'язки; і - засіб для визначення часової прив'язки стільника на основі щонайменше одного виявленого піка. 28. Пристрій за п. 27, в якому засіб для визначення часової прив'язки стільника на основі щонайменше одного виявленого піка містить: - засіб для оновлення набору передбачуваних піків на основі щонайменше одного виявленого піка; і - засіб для визначення часової прив'язки стільника на основі набору передбачуваних піків. 29. Пристрій за п. 28, в якому засіб для оновлення набору передбачуваних піків містить: - засіб для асоціювання щонайменше одного виявленого піка з передбачуваними піками; - засіб для оновлення інтенсивності сигналу і часової прив'язки кожного передбачуваного піка на 96499 6 основі інтенсивності сигналу і часової прив'язки асоційованого виявленого піка, якщо є; і - засіб для додавання кожного виявленого піка, не асоційованого ні з одним передбачуваним піком, до набору передбачуваних піків. 30. Пристрій за п. 28, в якому засіб для визначення часової прив'язки стільника на основі набору передбачуваних піків містить: - засіб для ідентифікації передбачуваного піка з інтенсивністю сигналу, що перевищує інтенсивність сигналу відстежуваного піка; і - засіб для надання часової прив'язки ідентифікованого передбачуваного піка як часової прив'язки стільника. 31. Пристрій за п. 25, в якому засіб для оновлення часової прив'язки стільника містить: - засіб для оновлення часової прив'язки стільника за допомогою невеликих регулювань часової прив'язки, визначених на основі контуру відстежування часу, при цьому невеликі регулювання часової прив'язки знаходяться в заздалегідь визначеному діапазоні значень; і - засіб для оновлення часової прив'язки стільника за допомогою великих регулювань часової прив'язки, визначених на основі енергій для множинних гіпотез часової прив'язки, що одержуються з пошуків часової прив'язки, при цьому великі регулювання часової прив'язки знаходяться поза заздалегідь визначеним діапазоном значень. 32. Машиночитаний носій, що містить виконувані комп'ютером команди, щоб примусити комп'ютер виконувати спосіб бездротового зв'язку, який включає етапи, на яких: - одержують вибірки, які приймаються, що містять щонайменше один сигнал синхронізації, сформований на основі ідентифікатора стільника; - корелюють вибірки, які приймаються, щонайменше з одним сигналом синхронізації, щоб одержувати енергії для множинних гіпотез часової прив'язки у вікні пошуку; - визначають часову прив'язку стільника на основі енергій для множинних гіпотез часової прив'язки; і - оновлюють часову прив'язку стільника за допомогою щонайменше двох регулювань часової прив'язки. 33. Машиночитаний носій за п. 32, що містить виконувані комп'ютером команди, щоб примусити комп'ютер виконувати спосіб бездротового зв'язку, який додатково включає етапи, на яких: - ідентифікують щонайменше один виявлений пік на основі енергій для множинних гіпотез часової прив'язки, причому кожний виявлений пік відповідає різним гіпотезам часової прив'язки; - оновлюють набір передбачуваних піків на основі щонайменше одного виявленого піка; і - визначають часову прив'язку стільника на основі набору передбачуваних піків. 34. Машиночитаний носій за п. 33, що містить виконувані комп'ютером команди, щоб примусити комп'ютер виконувати спосіб бездротового зв'язку, який додатково включає етапи, на яких: - асоціюють щонайменше один виявлений пік з передбачуваними піками; - оновлюють інтенсивність сигналу і часову прив'язку кожного передбачуваного піка на основі інтен 7 96499 8 сивності сигналу і часової прив'язки асоційованого виявленого піка, якщо є; і - додають кожний виявлений пік, не асоційований ні з одним з передбачуваних піків, до набору передбачуваних піків. 35. Машиночитаний носій за п. 32, що містить виконувані комп'ютером команди, щоб примусити комп'ютер виконувати спосіб бездротового зв'язку, який додатково включає етапи, на яких: - оновлюють часову прив'язку стільника за допомогою невеликих регулювань часової прив'язки, визначених на основі контуру відстежування часу, при цьому невеликі регулювання часової прив'язки знаходяться в заздалегідь визначеному діапазоні значень; і - оновлюють часову прив'язку стільника за допомогою великих регулювань часової прив'язки, визначених на основі енергій для множинних гіпотез часової прив'язки, що одержуються з пошуків часової прив'язки, великі регулювання часової прив'язки знаходяться поза заздалегідь визначеним діапазоном значень. Дана заявка вимагає пріоритет попередньої заявки на патент США № 60/953971, озаглавленої "TIMING SEARCH METHOD FOR E-UTRAN", яка подана 3 серпня 2007 року, передана правонаступнику цієї заявки і міститься в даному документі по посиланню. Рівень техніки Галузь техніки Дане розкриття, загалом, належить до зв'язку, а більш конкретно, до технологій для визначення часової прив'язки стільника в системі бездротового зв'язку. Рівень техніки Системи бездротового зв'язку широко розгорнені для того, щоб надавати різний вміст зв'язку, наприклад, передачу голосу, відео, пакетних даних, обмін повідомленнями, широкомовну передачу і т. д. Ці бездротові системи можуть бути системами множинного доступу, що допускають підтримку множинних користувачів за допомогою спільного використання доступних системних ресурсів. Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи з ортогональним FDMA (OFDMA) і системи FDMA з однією несучою (SC-FDMA). Система бездротового зв'язку може включати в себе певне число стільників, які можуть підтримувати зв'язок для певного числа абонентських пристроїв (UE). UE може приймати передачу від стільника. Передача може проходити через один або більше трактів передачі сигналів, які можуть включати в себе тракт передачі прямих сигналів від стільника до UE, а також тракти передачі відображених сигналів, що формуються за допомогою різних структур в оточенні. Різні тракти передачі сигналів типово мають різні канальні посилення і затримки на поширення. Канальне посилення і/або затримка кожного тракту передачі сигналів може змінюватися внаслідок різних чинників, таких як мобільність UE, зміни в оточенні і т. д. Крім того, нові тракти передачі сигналів можуть бути сформовані, і існуючі тракти передачі сигналів можуть зникати внаслідок цих чинників. Може бути бажаним визначати часову прив'язку стільника так, що інтенсивні тракти передачі сигналів можуть захоплюватися, і передача від стільника може надійно прийматися. Суть винаходу Технології для визначення часової прив'язки стільника (наприклад, обслуговуючого стільника) в системі бездротового зв'язку описані в даному документі. У аспекті, UE може виконувати пошуки часової прив'язки стільника на основі щонайменше одного сигналу синхронізації, сформованого на основі ідентифікатора (ID) стільника. UE може одержувати вибірки, які приймаються, що містять щонайменше один сигнал синхронізації. UE може знати ідентифікатор стільника і може локально формувати щонайменше один сигнал синхронізації. UE може корелювати вибірки, які приймаються, щонайменше з одним сигналом синхронізації, який локально формується у часовій області з різними часовими зміщеннями, щоб одержувати енергії для множинних гіпотез часової прив'язки у вікні пошуку. UE потім може визначати часову прив'язку стільника на основі енергій для множинних гіпотез часової прив'язки. У одній схемі UE може ідентифікувати щонайменше один виявлений пік на основі енергій для множинних гіпотез часової прив'язки. Кожний виявлений пік може відповідати різній гіпотезі часової прив'язки. UE може оновлювати набір передбачуваних піків на основі щонайменше одного виявленого піка. UE може асоціювати щонайменше один виявлений пік з передбачуваними піками і може оновлювати інтенсивність сигналу і часову прив'язку кожного передбачуваного піка на основі інтенсивності сигналу і часової прив'язки асоційованого виявленого піка, якщо с UE може додавати кожний виявлений пік, не асоційований ні з одним з передбачуваних піків, до набору передбачуваних піків. UE також може видаляти передбачуваний пік з набору передбачуваних піків, якщо щонайменше один критерій задоволений. UE може ідентифікувати передбачуваний пік з інтенсивністю сигналу, що перевищує інтенсивність сигналу відстежуваного піку. UE може надавати часову прив'язку ідентифікованого передбачуваного піка як часову прив'язку стільника. UE може оновлювати часову прив'язку стільника з невеликими часовими регулюваннями, визначеними на основі контуру відстежування часу. UE може оновлювати часову прив'язку стільника з великими регулюваннями часової прив'язки, визначеними на основі енергій для множинних гіпотез часової прив'язки, одержаних з пошуків часової прив'язки. UE може оновлювати розміщення вікна пошуку кожний раз. коли часова прив'язка стільни 9 ка оновлюється з великим регулюванням часової прив'язки. Далі більш детально описані різні аспекти і ознаки винаходу. Короткий опис креслень Фіг. 1 ілюструє систему бездротового зв'язку. Фіг. 2 показує передачу основних і вторинних сигналів синхронізації. Фіг. 3 показує формування вторинного сигналу синхронізації для стільника. Фіг. 4 показує кореляцію з вторинним сигналом синхронізації. Фіг. 5 показує накопичення енергій, щоб одержувати енергії, які обробляються методом вікна. Фіг. 6 показує обробку для того, щоб визначати і оновлювати часову прив'язку стільника. Фіг. 7 і 8 показують процес для визначення часової прив'язки стільника. Фіг. 9 показує пристрій для визначення часової прив'язки стільника. Фіг. 10 ілюструє блок-схему вузла В і UE. Фіг. 11 ілюструє блок-схему процесора часової прив'язки в UE. Докладний опис винаходу Технології, описані в даному документі, можуть використовуватися для різних систем бездротового зв'язку, таких як системи CDMA, TDMA, FDMA, OFDMA, SC-FDMA і інші системи. Терміни "система" і "мережа" часто використовуються взаємозамінно. CDMA-система може реалізовувати таку технологію радіозв'язку, як універсальний наземний радіодоступ (UTRA), cdma2000 і т. д. UTRA включає в себе широкосмугову CDMA (WCDMA) і інші варіанти CDMA. CDMA2000 покриває стандарти IS-2000, IS-95 і IS-856. TDMAсистема може реалізовувати таку технологію радіозв'язку, як глобальна система мобільного зв'язку (GSM). OFDMA-система може реалізовувати таку технологію радіозв'язку, як вдосконалений UTRA (E-UTRA), надширокосмугова передача для мобільних пристроїв (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDM і т. д. UTRA і E-UTRA є частиною універсальної системи мобільного зв'язку (UMTS). Стандарт довгострокового розвитку (LTE) 3GPP є версією, що планується до випуску UMTS, яка використовує EUTRA, яка застосовує OFDMA в низхідній лінії зв'язку і SC-FDMA у висхідній лінії зв'язку. UTRA, E-UTRA, UMTS, LTE і GSM описані в документах організації, яка називається Партнерським проектом третього покоління (3GPP). CDMA2000 і UMB описані в документах організації, яка називається Партнерським проектом третього покоління 2 (3GPP2). Для простоти певні аспекти технологій описані нижче для LTE, і термінологія LTE використовується в більшій частині нижчеприведеного опису. Фіг. 1 показує систему 100 бездротового зв'язку, яка може бути LTE-системою. Система 100 може включати в себе певне число вузлів В і інших мережевих об'єктів. Для простоти, тільки три вузли В 110а, 110b і 110с показані на Фіг. 1. Вузол В може бути стаціонарною станцією, яка здійснює зв'язок з UE, і також може згадуватися як вдосконалений вузол В (eNB), базова станція, точка доступу і 96499 10 т. д. Кожний вузол В 110 надає покриття зв'язку для конкретної географічної області 102. Щоб підвищувати пропускну здатність системи, повна зона покриття вузла В може бути секціонована на множину менших зон, наприклад, три менших зони 104а, 104b і 104с. Кожна менша зона може обслуговуватися за допомогою відповідної підсистеми вузла В. В 3GPP термін "стільник" може згадуватися як найменша зона покриття вузла В і/або підсистеми вузла В, яка обслуговує цю зону покриття. У 3GPP2 термін "сектор" може згадуватися як найменша зона покриття базової станції і/або підсистеми базової станції, яка обслуговує цю зону покриття. Для простоти, поняття стільника з 3GPP використовується в описі нижче. У прикладі, показаному на Фіг. 1, кожний вузол В 110 мас три стільники, які покривають різні географічні області. Для простоти, Фіг. 1 показує стільники, що не перекривають один одного. У практичному розгортанні сусідні стільники типово перекривають один одного на межах, що дозволяє забезпечувати те, що UE може знаходитися в рамках покриття одного або більше стільників в будьякому місцеположенні по мірі того, як UE переміщається по системі. UE 120 можуть бути розподілені по системі, і кожне UE може бути стаціонарним або мобільним. UE також може згадуватися як мобільна станція, термінал, термінал доступу, абонентський пристрій, станція і т. д. UE може буї и стільниковий телефон, персональний цифровий пристрій (PDA), бездротовий модем, пристрій бездротового зв'язку, кишеньковий пристрій, портативний комп'ютер, бездротовий телефон і т. д. UE може здійснювати зв'язок з вузлом В через низхідну лінію зв'язку і висхідну лінію зв'язку. Низхідна лінія зв'язку (або пряма лінія зв'язку) належить до лінії зв'язку від вузлів В до UE, а висхідна лінія зв'язку (або зворотна лінія зв'язку) належить до лінії зв'язку від UE до вузлів В. У системі 100 кожний вузол ВІЮ може періодично передавати основний сигнал синхронізації і вторинний сигнал синхронізації для кожного стільника в цьому вузлі В. Основний сигнал синхронізації також може згадуватися як основний канал синхронізації (P-SCH). Вторинний сигнал синхронізації також може згадуватися як вторинний канал синхронізації (S-SCH). Основні і вторинні сигнали синхронізації також можуть згадуватися під іншими назвами. UE може використовувати основні і вторинні сигнали синхронізації для того, щоб виявляти стільники, визначати часову прив'язку і частотне зміщення виявлених стільників і т.д. Фіг. 2 показує зразкову передачу основних і вторинних сигналів синхронізації для одного стільника. Часова шкала передачі для низхідної лінії зв'язку може бути секціонована на одиниці радіокадрів. Кожний радіокадр може мати заздалегідь визначену тривалість (наприклад, 10 мілісекунд (мс)) і може бути секціонований на 20 часових квантів з індексами від 0 до 19. Кожний часовий квант може покривати фіксоване або конфігуроване число періодів символу, наприклад, шість або сім періодів символу. У схемі, показаній на Фіг. 2, основні і вторинні сигнали синхронізації відправля 11 96499 ють в двох періодах символу в кожному з часових квантів 0 і 10 кожного радіокадру. Загалом, основні і вторинні сигнали синхронізації можуть бути відправлені з будь-якою частотою, наприклад, будьяка кількість разів в кожному радіокадрі. Вторинний сигнал синхронізації може бути відправлений поруч (наприклад, безпосередньо перед або після) з основним сигналом синхронізації, так що оцінка каналу може бути витягнута з основного сигналу синхронізації і використовуватися для когерентного виявлення вторинного сигналу синхронізації. Кожному стільнику може призначатися ідентифікатор стільника, який є унікальним серед всіх стільників в рамках певного діапазону цього стільника. Ця схема призначення ідентифікаторів стільників може давати можливість кожному UE унікально ідентифікувати всі стільники, що виявляються за допомогою цього UE, незалежно від місцеположення UE. Система може підтримувати набір ідентифікаторів стільників. Кожному стільнику може призначатися конкретний ідентифікатор стільника з набору ідентифікаторів стільників, що підтримуються за допомогою системи. У одній схемі набір з 504 унікальних ідентифікаторів стільників може підтримуватися за допомогою системи. 504 ідентифікатора стільника можуть бути згруповані в 168 унікальних груп ідентифікаторів стільників, і кожна група ідентифікаторів стільників може містити три унікальних ідентифікатори стільника. Угрупування може здійснюватися так, що кожний ідентифікатор стільника включають тільки в одну групу ідентифікаторів стільників. Ідентифікатор стільника може бути виражений таким чином: CID=3·GID+NID рівняння (1) де СID{0, ..., 503} є ідентифікатором стільника, GID{0,..., 167} є індексом групи ідентифікаторів стільників, якій належить ідентифікатор стільника, a NID{0, 1, 2} є індексом конкретного ідентифікатора в рамках групи ідентифікаторів стільників. У схемі, показаній в рівнянні (1), ідентифікатор стільника унікально заданий (і) за допомогою першого числа в рамках діапазону від 0 до 167, що 12 представляє групу ідентифікаторів стільників, і (іі) другого числа в рамках діапазону від 0 до 2, що представляє ідентифікатор в групі ідентифікаторів стільників. Загалом, будь-яке число ідентифікаторів стільників може підтримуватися, ідентифікатори стільника можуть групуватися в будь-яке число груп, і кожна група може включати в себе будь-яке число ідентифікаторів стільників. Для ясності, велика частина нижчеприведеного опису приводиться для схеми, описаної вище, усього з 504 ідентифікаторами стільників, 168 групами ідентифікаторів стільників і З ідентифікаторами стільників в кожній групі. Три послідовності основних кодів синхронізації (PSC) можуть бути задані для трьох можливих значень NID для трьох ідентифікаторів стільників в кожній групі. Крім цього, 168 послідовностей вторинних кодів синхронізації (SSC) можуть бути задані для 168 можливих значень GID для 168 можливих груп ідентифікаторів стільників. PSC- і SSCпослідовності можуть бути сформовані по-різному. У одній схемі PSC-послідовність може бути сформована на основі послідовності Задова-Чу таким чином: dpsc n j unn1 63 e un1n 2 -j 63 e рівняння (2) для n 31, 32, ..., 61 де u - це індекс кореня, визначений за допомогою NID, і dPSC(n) - це PSC-послідовність, причому n с індексом символу. Різні PSC-послідовності можуть бути сформовані з різними індексами и для послідовності Задова-Чу, причому и визначається за допомогою NID. Наприклад, и може дорівнювати 25, 29 і 34 для NID 0, 1 і 2, відповідно. У схемі, показаній в рівнянні (2), PSC-послідовність включає в себе тільки частину NID (і не включає в себе частину GID) ідентифікатора стільника. У одній схемі SSCпослідовність може бути сформована на основі послідовності максимальної довжини (Мпослідовності) таким чином: У часовому кванті 0 s n c 0 n dSSC 2n 0 для n 0, 1, ..., 30 s1n c1n z1n У часовому кванті 10 s n c1n z0 n У часовому кванті 0 dSSC 2n 1 1 для n 0, 1, ..., 30 s0 n c1n z1n У часовому кванті10 де s0(n) і s1(n) є двома циклічними зсувами Мпослідовності і формуються на основі GID, с0(n) і с1(n) с двома послідовностями скремблювання, сформованими на основі NID, z0(n) і z1(n) є двома послідовностями скремблювання, сформованими на основі GID, a dSSC(n) є SSC-послідовністю. У схемі, показаній в наборі рівнянь (3), два циклічних зсуви М-послідовності перемежовують і для n 0, 1..., 30 рівняння (3а) рівняння (3b) скремблюють, щоб формувати SSC-послідовність. SSC-послідовність для часового кванта 0 формують відмінно від SSC-послідовності для часового кванта 10. Різні SSC-послідовності можуть бути сформовані з різними циклічними зсувами Мпослідовності, при цьому циклічні зсуви визначають за допомогою GID. SSC-послідовності також можуть бути скрембльовані з різними послідовностями скремблювання, сформованими на основі 13 NID. У схемі, показаній в наборі рівнянь (3). SSCпослідовність включає в себе частини GID і NID ідентифікатора стільника і таким чином є унікальною для кожного стільника, що виявляється за допомогою UE. Формування PSC- і SSC-послідовностей в LTE описується в документі 3GPP TS 36.211, озаглавленому "Розширений універсальний наземний радіодоступ; Фізичні канали і модуляція (Випуск 8)" ("Evolved Universal Terrestrial Radio Access (EUTRA); Physical Channels and Modulation (Release 8)"), який знаходиться у вільному доступі. PSC- і SSC-послідовності також можуть бути сформовані іншими способами. LTE використовує мультиплексування з ортогональним частотним розділенням каналів (OFDM) в низхідній лінії зв'язку. OFDM секціонує системну смугу пропускання на множину (K) ортогональних піднесучих, які також, загалом, називаються тонами, елементарними сигналами і т. д. Кожна піднесуча може бути модульована за допомогою даних. Рознесення між сусідніми піднесучими може бути фіксованим, і загальне число піднесучих (K) може залежати від смуги пропускання системи. Наприклад, K може дорівнювати 128, 256, 512, 1024 або 2048 для смуги пропускання системи в 1,25, 2,5, 5, 10 або 20 МГц, відповідно. Фіг. 3 показує схему формування вторинного сигналу синхронізації для стільника для часового кванта 0. Два циклічних зсуви М-послідовиості s0(n) і s1(n) можуть бути сформовані на основі GID ідентифікатора стільника і можуть перемежовуватися. Дві послідовності скремблювання с0(n) і с1(n) можуть бути сформовані на основі NID ідентифікатора стільника і можуть бути перемежовані. Послідовність скремблювання z0(n) може бути сформована на основі GID ідентифікатора стільника і перемежована з послідовністю зі всіх одиниць. SSC-послідовність dSSC(n) може бути сформована за допомогою множення перемежованих послідовностей s0(n) і s1(n), перемежованих послідовностей скремблювання с0(n) і с1(n) і перемежованої послідовності скремблюванпя s0(n) на посимвольній основі. Щоб формувати OFDM-символ для вторинного сигналу синхронізації, 62 символи для SSCпослідовності можуть бути відображені в 62 піднссучі з індексами k0-k61, що використовуються для передачі вторинного сигналу синхронізації. Нульові символи з нульовими значеннями сигналу і/або інші символи можуть бути відображені в піднесучі, що залишилися, ідо не використовуються для вторинного сигналу синхронізації. Всього K символів для всього K піднесучих може бути перетворено за допомогою K-точкового зворотного швидкого перетворення Фур'є (IFFT), щоб одержувати корисну частину, що містить K вибірок часової області. Останні С вибірок корисної частини можуть бути скопійовані і додані на початок корисної частини, щоб формувати OFDM-символ, що містить K+С вибірок. Скопійована частина звичайно згадується як циклічний префікс і використовується для того, щоб протистояти міжсимвольним перешкодам (ISI), що викликаються за допомогою частотновибіркового загасання. С - це довжина циклічного 96499 14 префікса, і вона може вибиратися на основі очікуваного розкиду затримок в системі. LTE підтримує звичайний циклічний префікс з номінальним значенням С і розширений циклічний префікс з більш великим значенням С. Часовий квант може включати в себе сім періодів символу для звичайного циклічного префікса або шість періодів символу для розширеного циклічного префікса. OFDMсимвол, що містить вторинний сигнал синхронізації, може відправлятися в одному періоді символу часового кванта. UE може виконувати пошук стільників на основі основних і вторинних сигналів синхронізації, що передаються за допомогою цих стільників. Для пошуку стільників UE може спочатку виявляти основні сигнали синхронізації від стільників. UE може одержувати NID і символьну часову прив'язку для кожного стільника за допомогою виявленого основного сигналу синхронізації. UE потім може виявляти вторинний сигнал синхронізації від кожного виявленого стільника. UE може одержувати GID і кадрову часову прив'язку для кожного стільника за допомогою виявленого вторинного сигналу синхронізації. UE може працювати в підключеному режимі і може здійснювати зв'язок з обслуговуючим стільником. Цей обслуговуючий стільник може бути стільником з найкращою або хорошою якістю сигналу, що приймається в UE. У підключеному режимі UE може відстежувати часову прив'язку обслуговуючого стільника за допомогою контуру відстежування часу (TTL). Цей контур відстежувания часу може періодично оцінювати часову прив'язку сигналу (наприклад, основного і/або вторинного сигналу синхронізації), що приймається від обслуговуючого стільника, і може оновлювати часову прив'язку обслуговуючого стільника на основі оціненої часової прив'язки сигналу, що приймається. UE може одержувати потік вибірок, що приймаються. Часову прив'язку з контуру відстежування часу можна використовувати для того, щоб розміщувати FFT-вікно, яке вибирає те, які K вибірок, що приймаються, потрібно використати в кожний період символу. Контур відстежування часу може оновлювати часову прив'язку обслуговуючого стільника відповідно до фільтра контуру, який надає усереднення потенційно зашумлених оцінок часової прив'язки від сигналу, що приймається. Контур відстежування часу, таким чином, може бути нездатний реагувати на швидкі зміни у часовій прив'язці обслуговуючого стільника. У аспекті, UE може виконувати пошуки часової прив'язки обслуговуючого стільника на основі вторинного сигналу синхронізації, який може бути сформований на основі як GID, так NID ідентифікатора стільника і таким чином може бути унікальним для обслуговуючого стільника. UE може знати GID і NID обслуговуючого стільника і потім може локально формувати вторинний сигнал синхронізації. UE може корелювати вибірки, які приймаються, з вторинним сигналом синхронізації, що локально формується у часовій області з різними часовими зміщеннями, щоб виявляти піки достатньої інтенсивності. UE потім може визначати часо 15 96499 ву прив'язку обслуговуючого стільника на основі виявлених піків. Фіг. 4 показує схему кореляції з вторинним сигналом синхронізації для пошуку часової прив'язки. Вибірки часової області, які приймаються, в UE показують у верхній частині Фіг. 4. Вторинний сигнал синхронізації, що локально формується, показується нижче вибірок, що приймаються, з часовим зміщенням x від еталонної часової прив'язки. Кореляція може виконуватися для набору гіпотез часової прив'язки, при цьому кожна гіпотеза часової прив'язки відповідає різній потенційній часовій прив'язці для обслуговуючого стільника. Кожна гіпотеза часової прив'язки може бути задана за допомогою різного часового зміщення від еталонної часової прив'язки, як показано на Фіг. 4 і допускається в нижчеприведеному описі. Гіпотези часової прив'язки також можуть бути задані за допомогою абсолютного часу. Вибірки, які приймаються, можуть бути корельовані з вторинним сигналом синхронізації, що локально формується, таким чином: Ex r i x s * i i 2 рівняння (4) де r(і) означає прийняті вибірки, причому і с зразковим індексом у часовій області, s(i) означає вторинний сигнал синхронізації, що локально формується, Е(х) означає енергію для гіпотези часової прив'язки х, а "*" означає комплексно-зв'язане число. Вибірки, які приймаються, можуть бути корельовані з вторинним сигналом синхронізації, що локально формується, для різних гіпотез часової прив'язки у вікні пошуку. Це вікно пошуку може покривати діапазон від -W періодів дискретизації ліворуч від еталонної часової прив'язки до +W періодів дискретизації праворуч від еталонної часової прив'язки. У одній схемі вікно пошуку може покривати діапазон від -1/2 довжини циклічного префікса до +1/2 довжини циклічного префікса. Гіпотези часової прив'язки можуть бути рознесені на один період дискретизації або на яку-небудь іншу величину. Енергія, що одержується для кожної гіпотези часової прив'язки, може служити ознакою енергії сигналу, що приймається, для одного або більше трактів передачі сигналів із затримкою на поширення, відповідній цій гіпотезі часової прив'язки. Енергії для різних гіпотез часової прив'язки можуть бути нанесені на графік в залежності від часу, як показано в нижній частині Фіг. 4. Крайня ліва енергія може бути для першого тракту надходження (FAP), який може відповідати тракту в зоні прямої видимості від обслуговуючого стільника до UE. У іншій схемі вибірки, які приймаються, можуть бути корельовані з основним сигналом синхронізації, щоб одержувати енергії для різних гіпотез часової прив'язки. Основний сигнал синхронізації може не ідентифікувати унікально обслуговуючий стільник, як описано вище. У цьому разі енергії для цікавлячих гіпотез часової прив'язки можуть бути верифіковані за допомогою виявлення вто 16 ринного сигналу синхронізації. У ще одній схемі вибірки, які приймаються, можуть бути корельовані з основними і вторинним сигналом синхронізації, щоб одержувати енергії для різних гіпотез часової прив'язки. Додаткова енергія може виходити за допомогою кореляції з обома сигналами синхронізації. Загалом, кореляція може виконуватися за допомогою одного або більше сигналів синхронізації, що формуються на основі ідентифікатора стільника і унікально ідентифікуючі стільник, часова прив'язка якого визначається. У одній схемі енергії для різних гіпотез часової прив'язки можуть використовуватися безпосередньо як інтенсивність сигналу піків. Кожний пік може формуватися за допомогою одного або більше трактів передачі сигналів з конкретною затримкою на поширення. Кожний пік може бути заданий за допомогою (і) інтенсивності сигналу, визначеної за допомогою енергії тракту(ів) передачі сигналів, що формує цей пік, і (іі) часової прив'язки, відповідної затримці на поширення тракту(ів) передачі сигналів, що формує пік. У цій схемі енергія для кожної гіпотези часової прив'язки, що одержується з кореляції, може використовуватися безпосередньо як інтенсивність сигналу піка для цієї гіпотези часової прив'язки. У іншій схемі енергії для різних гіпотез часової прив'язки можуть накопичуватися протягом вікна накопичення розміру U. Вікно накопичення може бути вміщене в різні вихідні позиції, які відповідають різним гіпотезам часової прив'язки. Енергії у вікні накопичення можуть накопичуватися для кожної вихідної позиції, щоб одержувати енергію, яка обробляється методом вікна для відповідної гіпотези часової прив'язки. Енергії, що обробляються методом вікна, можуть згадуватися як накопичені енергії і можуть використовуватися як інтенсивність сигналу піків. Фіг. 5 показує накопичення енергій для різних гіпотез часової прив'язки, щоб одержувати енергії, що обробляються методом вікна. Набір енергій може виходити для діапазону гіпотез часової прив'язки з кореляції, як описано вище для Фіг. 4. Вікно накопичення розміру U може бути розміщене, починаючи з часового зміщення у від еталонної часової прив'язки. Енергії у вікні накопичення можуть накопичуватися для того, щоб одержувати енергію, яка обробляється методом вікна, для гіпотези часової прив'язки y. Вікно накопичення може зсуватися по діапазону часових зміщень, наприклад, від -W до +W періодів дискретизації. Енергія, що обробляється методом вікна, може обчислюватися для кожного часового зміщення і може служити ознакою повної енергії сигналу, що приймається для всіх трактів передачі сигналів із затримками на поширення, що знаходяться у вікні накопичення. Енергії, які обробляються методом вікна, для різних гіпотез часової прив'язки можуть бути нанесені на графік в залежності від часу, як показано в нижній частині Фіг. 5. Накопичення енергії може виконуватися порізному. У одній схемі всі енергії у вікні накопичення можуть накопичуватися для того, щоб одержувати енергію, яка обробляється методом вікна. У 17 іншій схемі тільки енергії, що перевищують порогове значення SSEL вибору, можуть накопичуватися для того, щоб одержувати енергію, яка обробляється методом вікна. Порогове значення вибору може задаватися так, що накопичуються тільки енергії трактів передачі сигналів з достатньою інтенсивністю. У ще одній схемі, може накопичуватися заздалегідь визначене число найбільших енергій у вікні накопичення. Накопичення енергії також може виконуватися іншими способами. UE може одержувати набір інтенсивності сигналу для набору піків для різних гіпотез часової прив'язки з кореляції і накопичення енергії (якщо виконується). Інтенсивність сигналу кожного піка може дорівнювати (і) енергії для відповідної гіпотези часової прив'язки, як показано на Фіг. 4, або (іі) енергії, яка обробляється методом вікна, для вікна накопичення, вміщеного в цю гіпотезу часової прив'язки, як показано на Фіг. 5. UE також може накопичувати енергію або енергію, що обробляється методом вікна, для кожної гіпотези часової прив'язки через ΝΑCC пошуків часової прив'язки, щоб одержувати інтенсивність сигналу піка для цієї гіпотези часової прив'язки, де NACC може складати один або більше. У одній схемі UE може порівнювати інтенсивність сигналу кожного піка з пороговим значенням виявлення. UE може зберігати кожний пік з інтенсивністю сигналу, що перевищує порогове значення виявлення, і може відкидати піки, що залишилися. У іншій схемі UE може зберігати заздалегідь визначене число інтенсивних піків з найбільшою інтенсивністю сигналу і може відкидати піки, що залишилися. Для обох схем збережені піки можуть згадуватися як виявлені піки. UE може одержувати L виявлених піків з інтенсивністю сигналу S1-SL для гіпотез часової прив'язки Τ1-TL, відповідно, де L може складати один або більше. Інтенсивність сигналу Sℓ для ℓ-ого виявленого піка, де ℓ=1, .., L, може дорівнювати енергії для гіпотези часової прив'язки Tℓ (як показано на Фіг. 4) або енергії, що обробляється методом вікна, для гіпотези часової прив'язки Тℓ (як показано на Фіг. 5). L виявлених піків можуть упорядковуватися по інтенсивності свого сигналу так, що S1S2...SL. UE може періодично виконувати пошуки часової прив'язки (наприклад, раз на TSEARCH секунд) і може одержувати набір виявлених піків з кожного пошуку часової прив'язки. UE може фільтрувати результати пошуку з різних пошуків часової прив'язки, щоб підвищувати точність вимірювання. UE може виконувати фільтрацію по-різному. У одній схемі UE може зберігати передбачуваний набір, що містить піки, які виявлені раніше за допомогою UE. Піки в передбачуваному наборі можуть згадуватися як передбачувані піки. Кожний передбачуваний пік може відповідати різній потенційній часовій прив'язці для обслуговуючого стільника. Передбачуваний набір може бути ініціалізований з виявленими піками від першого пошуку часової прив'язки, і інтенсивність сигналу і часова прив'язка кожного виявленого піка може записуватися. Інтенсивність сигналу і часова прив'язка передбачуваних піків після цього можуть оновлюва 96499 18 тися з інтенсивністю сигналу і часовою прив'язкою виявлених піків. Інтенсивні виявлені піки також можуть додаватися до передбачуваного набору, а слабкі передбачувані піки можуть видалятися з передбачуваного набору. На початку даного пошуку часової прив'язки передбачуваний набір може містити Μ передбачуваних піків, де Μ може складати один або більше. Кожний передбачуваний пік може бути асоційований з конкретною інтенсивністю сигналу і конкретною часовою прив'язкою. UE може виконувати пошук часової прив'язки і одержувати L виявлених піків з інтенсивністю сигналу S1-SL і часовою прив'язкою T1-TL. UE може асоціювати або зіставляти L виявлених піків з пошуку часової прив'язки з Μ передбачуваних піків в передбачуваному наборі. У одній схемі виявлений пік може бути асоційований з передбачуваним піком, якщо різниця часової прив'язки між двома піками менша заздалегідь визначеного інтервалу Τ часу. Інтенсивність сигналу і часова прив'язка передбачуваного піка можуть бути фільтровані за допомогою інтенсивності сигналу і часової прив'язки асоційованого виявленого піка, щоб одержувати оновлену інтенсивність сигналу і часову прив'язку для передбачуваного піка. У одній схемі часова прив'язка передбачуваного піка і часова прив'язка асоційованого виявленого піка можуть бути фільтровані на основі фільтра з нескінченною імпульсною характеристикою (IIR) таким чином: Tavg,m(v)=T·Tavg,m(v-1)+(1-T)·Tℓ(v) рівняння (5) де Tavg,m(v) є часовою прив'язкою m-ого передбачуваного піка після ν-οгο пошуку часової прив'язки, Tℓ(v) є часовою прив'язкою ℓ-ого виявленого піка, асоційованого з m-ним передбачуваним піком, і T є коефіцієнтом, який визначає величину фільтрації. У одній схемі інтенсивність сигналу передбачуваного піка і інтенсивність сигналу асоційованого виявленого піка можуть бути фільтровані на основі IIR-фільтра таким чином: Savg,m(v)=S·Savg,m(v-1)+(1-S)·Sℓ(v) рівняння (6) де Savg,m(v) є інтенсивністю сигналу m-ого передбачуваного піка, Sℓ(v) є інтенсивністю сигналу ℓ-ого виявленого піка, і S є коефіцієнтом, який визначає величину фільтрації. У рівняннях (5) і (6) більші значення S і T відповідають більшій величині фільтрації, і навпаки. S може дорівнювати або не дорівнювати T, в залежності від необхідної величини середнього для інтенсивності сигналу і часової прив'язки. Фільтрація також може виконуватися на основі фільтра з кінцевою імпульсною характеристикою (FIR) або деякого іншого типу фільтра. Виявлений пік може знаходитися в межах Τ множинних передбачуваних піків. У цьому випадку виявлений пік може бути асоційований з найближ 19 чим передбачуваним піком або найбільш інтенсивним піком з всіх передбачуваних піків в межах Τ виявленого піка або деяким іншим передбачуваним піком. Виявлений пік може не знаходитися в межах Τ якого-небудь передбачуваного піка. У цьому випадку виявлений пік може бути доданий до передбачуваного набору. Передбачуваний пік може бути видалений з передбачуваного набору, якщо один або більше критеріїв задоволені. У одній схемі передбачуваний пік може бути видалений, якщо його інтенсивність сигналу нижча порогового значення відкидання протягом заздалегідь визначеного інтервалу часу (наприклад. TDR0P секунд). Таймер може зберігатися для передбачуваного піка з інтенсивністю сигналу нижчою порогового значення відкидання. Таймер може бути запущений, коли інтенсивність сигналу падає нижче порогового значення відкидання. Передбачуваний пік може бути видалений з передбачуваного набору, коли таймер закінчується, що може вказувати те, що інтенсивність сигналу піка нижча порогового значення відкидання протягом TDR0P секунд. Передбачуваний пік також може бути видалений на основі інших критеріїв. Фіг. 6 показує схему обробки, щоб визначати і оновлювати часову прив'язку обслуговуючого стільника. UE може виконувати пошук часової прив'язки і може одержувати нові результати пошуку, що містять L виявлених піків з інтенсивністю сигналу S1-SL і часовою прив'язкою T1-TL, відповідно. L виявлених піків можуть бути сортовані від найбільш інтенсивного до найбільш слабкого. UE може асоціювати L виявлених піків з пошуку часової прив'язки з Μ передбачуваних піків в передбачуваному наборі. UE може фільтрувати інтенсивність сигналу і часову прив'язку кожного передбачуваного піка з інтенсивністю сигналу і часовою прив'язкою асоційованого виявленого піка, якщо є, наприклад, як показано в рівняннях (5) і (6). UE може додавати виявлений пік до передбачуваного набору, якщо немає передбачуваних піків в межах Τ виявленого піка. UE також може оновлювати таймер для кожного передбачуваного піка з інтенсивністю сигналу нижче порогового значення відкидання. Після завершения оновлення UE може одержувати Μ передбачуваних піків з інтенсивністю сигналу Savg,1-Savg,M, часовою прив'язкою Tavg,1-Tavg,M і значеннями таймера Q1QM. Значення таймера для кожного передбачуваного піка може передавати кількість часу, протягом якого інтенсивність сигналу для цього піка нижчою порогового значення відкидання. UE може видаляти передбачуваний пік, коли таймер для цього піка закінчується. Контур відстежування часу може безперервно відстежувати часову прив'язку піка в активному наборі, який може згадуватися як відстежуваний пік. Спочатку найбільш інтенсивний пік в передбачуваному наборі може вибиратися як відстежуваний пік і може вміщуватися в активний набір. Відстежуваний пік може включатися або не включатися в передбачуваний набір. Кожний раз, коли відсгежуваний пік замінюється передбачуваним піком, часова прив'язка нього передбачуваного піка може використовуватися як еталонна часо 96499 20 ва прив'язка для пошуків часової прив'язки. Вікно пошуку для пошуків часової прив'язки може бути розміщене на основі еталонної часової прив'язки, наприклад, як показано на Фіг. 4. Контур відстежування часу може оновлювати часову прив'язку відстежуваного піку за допомогою невеликого часового регулювання в кожному періоді оновлення. Невелике часове регулювання може обмежуватися так, щоб знаходитися в межах діапазону значень, наприклад, в межах від -TNOM до +TNOM поточної часової прив'язки відстежуваного піку. Передбачуваний набір може оновлюватися після кожного пошуку часової прив'язки (або кожні NC пошуків часової прив'язки) на основі результатів пошуку. Відстежуваний пік потім може оновлюватися на основі передбачуваних піків. У одній схемі, якщо передбачуваний пік, відповідний відстежуваному піку, має більш високу інтенсивність сигналу, ніж інтенсивність відстежуваного піку, то відстежуваний пік може замінюватися за допомогою цього передбачуваного піка. Передбачуваний пік, відповідний відстежуваному піку, може бути передбачуваним піком, найближчим до відстежуваного піку, передбачуваним піком в межах заздалегідь визначеного часового інтервалу відстежуваного піку, і т. д. В іншій схемі, якщо інтенсивність сигналу найбільш інтенсивного передбачуваного піка перевищує інтенсивність сигналу відстежуваного піка (наприклад, на заздалегідь визначену величину SREPLACE), тo відстежуваний пік може замінюватися за допомогою найбільш інтенсивного передбачуваного піка. Для обох схем відстежуваний пік може замінюватися кожний раз, коли кращий передбачуваний пік доступний, або може замінюватися тільки в тому випадку, якщо інтенсивність сигналу відстежуваного піка нижча порогового значення заміни. Відстежуваний пік також може замінюватися за допомогою передбачуваного піка іншими способами. Контур відстежування часу може оновлювати часову прив'язку відстежуваного піку за допомогою великого регулювання часової прив'язки, коли відстежуваний пік замінюється за допомогою вибраного передбачуваного піка. Велике регулювання часової прив'язки може бути за межами діапазону від -TN0M до +ΤΝOM. Часова прив'язка вибраного передбачуваного піка може використовуватися як нова еталонна часова прив'язка для вікна пошуку, яке може бути розміщене на новій еталонній часовій прив'язці. Часова прив'язка інших передбачуваних піків також може оновлюватися на основі часової прив'язки вибраного передбачуваного піка. Наприклад, якщо попередня еталонна часова прив'язка - це ТREF1, а часова прив'язка вибраного передбачуваного піка - це Tavg,s, то нова еталонна часова прив'язка може бути задана як ТREF2=ТREF1+Tavg,s, і часова прив'язка кожного передбачуваного піка, що залишився, може бути оновлена як Tavg,m=Tavg,m-Tavg,s. Таблиця перелічує різні параметри, які можуть використовуватися для того, щоб виконувати пошуки часової прив'язки і оновлювати часову прив'язку стільника. Кожний параметр в таблиці 1 може мати фіксоване або конфігуроване значення, яке може вибиратися так, щоб надавати хорошу 21 96499 продуктивність. Наприклад, період пошуку може бути конфігурованим значенням між 10-20 мс або 22 деяким іншим значенням. Таблиця Параметр Період пошуку Інтервал комбінування Довжина вікна накопичення Порогове значення вибору Порогове значення виявлення Порогове значення асоціювання Коефіцієнт для інтенсивності сигналу Коефіцієнт для інтенсивності сигналу Порогове значення заміни Порогове значення додання Порогове значення дання Таймер відкидання відки Символ Опис TSEARCH Інтервал часу між пошуками часової прив'язки. Число пошуків часової прив'язки, за яке комбінують енергію перед NC оновленням передбачуваного набору. Довжина вікна накопичення, протягом якої о енергії накопичують, U щоб одержати оброблену методом вікна енергію. Порогове значення для того, щоб визначати, які енергії потрібно SSEL накопичувати, щоб одержувати оброблену методом вікна енергію. Порогове значення для того, щоб ідентифікувати виявлені піки з SDET пошуку часової прив'язки. Часовий інтервал, що використовується для того, щоб асоціювати Τ виявлений пік з передбачуваним піком. Визначає величину усереднення для інтенсивності сигналу передS бачуваного піка. Визначає величину усереднення для інтенсивності передбачуваноT го піка. Порогове значення для заміни відстежуваного піку на передбачуваSREPLACE ний пік. Порогове значення для додавання виявленого піка до передбачуSADD ваного набору. SDROP Порогове значення для видалення піка з передбачуваного набору. TDROP Значення таймера для видалення піка з передбачуваного набору. Технології, описані в даному документі, можуть використовуватися для того, щоб визначати часову прив'язку обслуговуючого стільника, ідентифікатор стільника якого відомий для UE. Технології також можуть використовуватися для того, щоб визначати часову прив'язку інших стільників, ідентифікатори стільників яких відомі для UE. UE може формувати один або більше сигналів синхронізації для стільника на основі відомого ідентифікатора стільника. UE потім може виконувати кореляцію з сигналом(ами) синхронізації, що локально формується, щоб визначати часову прив'язку стільника. UE може виконувати пошуки часової прив'язки в підключеному режимі, режимі очікування і т. д. Фіг. 7 показує схему процесу 700 для визначення часової прив'язки стільника. Процес 700 може виконуватися за допомогою UE (як описано нижче) або за допомогою деякого іншого об'єкта. UE може одержувати вибірки, які приймаються, що містять щонайменше один сигнал синхронізації, сформований на основі ідентифікатора стільника, наприклад, обслуговуючого стільника (етап 712). UE може корелювати вибірки, які приймаються, щонайменше, з одним сигналом синхронізації, щоб одержувати енергії для множинних гіпотез часової прив'язки у вікні пошуку (етап 714). UE потім може визначати часову прив'язку стільника на основі енергій для множинних гіпотез часової прив'язки (етап 716). Ідентифікатор стільника може містити першу частину GID для групи ідентифікаторів стільників і другу частину NID для ідентифікатора в рамках групи ідентифікаторів стільників. Щонайменше один сигнал синхронізації може містити вторинний сигнал синхронізації, сформований на основі першої і другої частин ідентифікатора стільника. У одній схемі етапу 714 UE може формувати вторинний сигнал синхронізації на основі першої і другої частин ідентифікатора стільника. UE потім може корелювати вибірки, які приймаються у часовій області з вторинним сигналом синхронізації з різними часовими зміщеннями, щоб одержувати енергії для множинних гіпотез часової прив'язки. У іншій схемі щонайменше один сигнал синхронізації додатково може містити основний сигнал синхронізації, сформований на основі другої частини ідентифікатора стільника. UE може корелювати вибірки, які приймаються у часовій області з основними і вторинними сигналами синхронізації з різними часовими зміщеннями, щоб одержувати енергії для множинних гіпотез часової прив'язки. Фіг. 8 показує процес для визначення часової прив'язки стільника, який є однією схемою етапу 716 на Фіг. 7. UE може ідентифікувати щонайменше один виявлений пік на основі енергій для множинних гіпотез часової прив'язки, причому кожний виявлений пік відповідає різним гіпотезам часової прив'язки (етап 812). У одній схемі UE може порівнювати енергію для кожної гіпотези часової прив'язки з пороговим значенням виявлення. UE може оголошувати виявлений пік для кожної гіпотези часової прив'язки з енергією, що перевищує порогове значення виявлення. У іншій схемі UE може накопичувати енергії у вікні накопичення з різними часовими зміщеннями, щоб одержувати енергії, що обробляються методом вікна, для множинних гіпотез часової прив'язки. UE може порівнювати енергію, що обробляється методом вікна, для кожної гіпотези часової прив'язки з пороговим зна 23 ченням виявлення. UE потім може оголошувати виявлений пік для кожної гіпотези часової прив'язки з енергією, що обробляється методом вікна, що перевищує порогове значення виявлення. UE може оновлювати передбачуваний набір піків на основі щонайменше одного виявленого піка (етап 814). У одній схемі UE може асоціювати щонайменше один виявлений пік з передбачуваними піками. Виявлений пік може бути асоційований з передбачуваним піком в заздалегідь визначеному інтервалі часової прив'язки виявленого піка, якщо такий передбачуваний пік присутній. Виявлений пік не може бути асоційований ні з одним передбачуваним піком, якщо немає передбачуваних піків в заздалегідь визначеному інтервалі часової прив'язки виявленого піка. Щонайменше один виявлений пік також може бути асоційований з передбачуваними піками іншими способами. У одній схемі UE може оновлювати інтенсивність сигналу і часову прив'язку кожного передбачуваного піка на основі інтенсивності сигналу і часової прив'язки асоційованого виявленого піка, якщо є. UE може фільтрувати часову прив'язку кожного передбачуваного піка за допомогою часової прив'язки асоційованого виявленого піка, наприклад, на основі першого IIR-фільтра, як показано в рівнянні (5). UE може фільтрувати інтенсивність сигналу кожного передбачуваного піка за допомогою інтенсивності сигналу асоційованого виявленого піка, наприклад, на основі другого IIR-фільтра, як показано в рівнянні (6). UE може додавати кожний виявлений пік, не асоційований ні з одним з передбачуваних піків, до набору передбачуваних піків. UE також може видаляти кожний передбачуваний пік з інтенсивністю сигналу нижче порогового значення відкидання протягом періоду заздалегідь визначеного часу з набору передбачуваних піків. UE може ініціалізувати набір передбачуваних піків щонайменше з одним виявленим піком, якщо набір є пустим. UE може ідентифікувати передбачуваний пік з інтенсивністю сигналу, що перевищує інтенсивність сигналу відстежуваного піку (етап 816). UE може надавати часову прив'язку ідентифікованого передбачуваного піка як часову прив'язку стільника (етап 818). UE може оновлювати часову прив'язку стільника з невеликими часовими регулюваннями, визначеними на основі контуру відстежування часу (етап 820). UE може оновлювати часову прив'язку стільника з великими регулюваннями часової прив'язки, визначеними на основі енергій для множинних гіпотез часової прив'язки, що одержуються з пошуків часової прив'язки (етап 822). Невеликі регулювання часової прив'язки можуть бути в заздалегідь визначеному діапазоні значень, а великі регулювання часової прив'язки можуть бути поза заздалегідь визначеним діапазоном значень. UE може оновлювати розміщення вікна пошуку кожний раз, коли часова прив'язка стільника оновлюється з великим регулюванням часової прив'язки(етап 824). Фіг. 9 показує схему пристрою 900 для визначення часової прив'язки стільника. Пристрій 900 включає в себе модуль 912, щоб одержувати вибірки, які приймаються, що містять щонайменше 96499 24 один сигнал синхронізації, сформований на основі ідентифікатора стільника, модуль 914, щоб корелювати вибірки, які приймаються, щонайменше, з одним сигналом синхронізації (наприклад, у часовій області), щоб одержувати енергії для множинних гіпотез часової прив'язки у вікні пошуку, і модуль 916, щоб визначати часову прив'язку стільника на основі енергій для множинних гіпотез часової прив'язки. Модулі на Фіг. 9 можуть містити процесори, електронні пристрої, апаратні пристрої, електронні компоненти, логічні схеми, запам'ятовуючі пристрої і т. д., або будь-яку комбінацію вищезазначеного. Фіг. 10 показує блок-схему схеми вузла В 110 і UE 120, які можуть бути одним з вузлів В і одним з UE на Фіг. 1. У цій схемі вузол В 110 оснащений ΝT антенами 1034а-1034nt, і UE 120 оснащений NR антенами 1052а-1052nr, де в загальному NT1 i NR1. У вузлі В 110 передавальний процесор 1020 може приймати дані для одного або більше UE з джерела даних 1012, обробляти дані для кожного UE на основі однієї або більше схем модуляції і кодування, вибрані для цього UE, і надавати символи даних для всіх UE. Передавальний процесор 1020 також може формувати основні і вторинні сигнали синхронізації для кожного стільника і може надавати символи для сигналів синхронізації для всіх стільників у вузлі В 110. Передавальний процесор 1020 також може обробляти службові сигнали/керуючу інформацію і надавати службові символи. Передавальний (ТХ) процесор 1030 з багатьма входами і багатьма виходами (ΜΙΜΟ) може мультиплексувати символи даних, символи для сигналів синхронізації, службові символи і, можливо, інші символи. ТХ МІМО-процесор 1030 може виконувати просторову обробку (наприклад, попереднє кодування) для мультиплексованих символів, якщо застосовне, і надавати NT вихідних потоків символів в NT модуляторів (MOD) 1032a1032nt. Кожний модулятор 1032 може обробляти відповідний вихідний потік символів (наприклад, для OFDM), щоб одержувати вихідний потік вибірок. Кожний модулятор 1032 додатково може обробляти (наприклад, перетворювати в аналогову форму, посилювати, фільтрувати і перетворювати з підвищенням частоти) вихідний потік вибірок, щоб одержувати сигнал низхідної лінії зв'язку. Сигнали низхідної лінії зв'язку від NT модуляторів 1032a-1032nt можуть бути передані через NT антен 1034a-1034nt, відповідно. У UE 120 антени 1052а-1052nr можуть приймати сигнали низхідної лінії зв'язку від вузла В 110 і надавати сигнали, що приймаються, в демодулятори (DEMOD) 1054а-1054nr, відповідно. Кожний демодулятор 1054 може приводити до необхідних параметрів (наприклад, фільтрувати, посилювати, перетворювати з пониженням частоти і оцифровувати) відповідний сигнал, що приймається, щоб одержувати вибірки, які приймаються. Кожний демодулятор 1054 додатково може обробляти вибірки (наприклад, для OFDM), що приймаються, щоб одержувати символи, що приймаються. МІМОдетектор 1056 може одержувач и символи, що приймаються, від всіх NR демодуляторів 1054а 25 1054nr, викопувати МІМО-виявлення для символів, що приймаються, якщо застосовно, і надавати виявлені символи. Приймальний процесор 1058 може обробляти (наприклад, демодулювати, виконувати зворотне перемежовування і декодувати) виявлені символи і надавати декодовані дані для UE 120 в приймач 1060 даних. Загалом, обробка за допомогою МІМО-детектора 1056 і приймального процесора 1058 комплементарна обробці за допомогою ТХ МІМО-процесора 1030 і передавального процесора 1020 у вузлі В 110. У висхідній лінії зв'язку, в UE 120, дані з джерела 1062 даних і сигналізація з контролера/процесора 1080 можуть оброблятися за допомогою передавального процесора 1064, заздалегідь кодуватися за допомогою ТХ МІМОпроцесора 1066, якщо застосовно, приводитися до необхідних параметрів за допомогою модуляторів 1054а-1054nr і передаватися у вузол В 110. У вузлі В 110 сигнали висхідної лінії зв'язку від UE 120 можуть прийматися за допомогою антен 1034, приводитися до необхідних параметрів за допомогою демодуляторів 1032, оброблятися за допомогою МІМО-детектора 1036, якщо застосовно, і додатково оброблятися за допомогою приймального процесора 1038, щоб одержувати дані і сигналізацію, що передаються за допомогою UE 120. Контролери/процесор 1040 і 1080 можуть направляти роботу у вузлі В 110 і UE 120, відповідно. Контролер/процесор 1080 може реалізовувати або направляти процес 700 на Фіг. 7, процес 716 на Фіг. 8 і/або інші процеси для технологій, описаних в даному документі. Запам'ятовуючі пристрої 1042 і 1082 можуть зберігати дані і програмні коди для вузла В 110 і UE 120, відповідно. Планувальник 1044 може диспетчеризувати UE для передачі по низхідній лінії зв'язку і/або висхідній лінії зв'язку і може надавати призначення ресурсів для UE, які диспетчеризуються. Процесор 1070 часової прив'язки стільника в UE 120 може виконувати пошуки часової прив'язки, оновлювати передбачуваний набір, вибирати відстежуваний пік, оновлювати часову прив'язку обслуговуючого стільника і τ. д. Процесор 1070 може виконувати всю частину обробки, показаної на Фіг. 6-8. Фіг. 11 показує блок-схему схеми процесора 1070 часової прив'язки стільника в UE 120 на Фіг. 10. Для простоти, Фіг. 11 показує обробку для вибірок часової області від однієї антени. У процесорі 1070 фільтр 1112 може одержувати вибірки часової області на частоті дискретизації і може фільтрувати ці вибірки, щоб пересилати основні і вторинні сигнали синхронізації. Фільтр 1112 також може проріджувати фільтровані вибірки від частоти дискретизації до меншої частоти. Частота дискретизації може залежати від смуги пропускання системи. Менша частота може залежати від смуги пропускання сигналів синхронізації і може становити 1,92 мегавибірок за секунду (Msps) або якунебудь іншу частоту. Формувач 1114 сигналів синхронізації може формувати вторинний сигнал синхронізації і, можливо, основний сигнал синхронізації на основі ідентифікатора стільника обслуговуючого стільника. Корелятор 1116 може корелювати вибірки, які 96499 26 приймаються, з основним і/або вторинним сигналом синхронізації і може надавати енергії для різних гіпотез часової прив'язки у вікні пошуку. Вибірки, які приймаються, можуть бути вибірками з фільтра 1112 (як показано на Фіг. 11), вибірками, що надаються в процесор 1070 (не показаний на Фіг. 11), або деякими іншими вибірками. Піковий детектор 1118 може виявляти піки на основі енергій для різних гіпотез часової прив'язки і може надавати L виявлених піків. Модуль 1120 може оновлювати набір передбачуваних піків на основі L виявлених піків, як описано вище. Модуль 1120 також може визначати, чи кращий передбачуваний пік, ніж відстежуваний пік, за допомогою контуру 1122 відстежування часу. Якщо кращий передбачуваний пік доступний, то модуль 1120 може надавати цей передбачуваний пік в контур 1122 відстежування часу. Модуль 1120 також може надавати часову прив'язку цього передбачуваного піка в корелятор 1116, який може розміщувати вікно пошуку на основі часової прив'язки цього передбачуваного піка. Контур 1122 відстежування часу може відстежувати часову прив'язку піка, що надається за допомогою модуля 1120, доти, поки цей пік не замінюється іншим передбачуваним піком. Контур 1122 відстежування часу може надавати часову прив'язку обслуговуючого стільника. Фахівці в даній галузі техніки повинні розуміти, що інформація і сигнали можуть бути представлені за допомогою будь-якої з великої кількості різних технологій. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і елементарні сигнали, які можуть приводитися як приклад по всьому опису вище, можуть бути представлені за допомогою напруг, струмів, електромагнітних хвиль, магнітних полів або частинок, оптичних полів або частинок або будь-якої комбінації вищезазначеного. Фахівці в даній галузі техніки додатково повинні брати до уваги, що різні ілюстративні логічні блоки, модулі, схеми і етапи алгоритму, описані в зв'язку з розкриттям, можуть бути реалізовані як електронні апаратні засоби, комп'ютерне програмне забезпечення або їх комбінації. Щоб зрозуміло проілюструвати цю взаємозамінність апаратних засобів і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми і етапи описані вище, загалом, на основі функціональності. Реалізована ця функціональність як апаратні засоби або програмне забезпечення, залежить від конкретного варіанту застосування і структурних обмежень, що накладаються на систему загалом. Висококваліфіковані фахівці можуть реалізовувати описану функціональність різними способами для кожного конкретного варіанту застосування, але такі рішення по реалізації не повинні бути інтерпретовані як такі, що є відступом від об'єму даного розкриття. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з розкриттям в даному документі, можуть бути реалізовані або виконані за допомогою процесора загального призначення, процесора цифрових сигналів (DSP), спеціалізованої інтегральної схеми (ASIC), програмованої користувачем матричної БІС (FPGA) або іншого 27 логічного програмованого пристрою, дискретного логічного елемента або транзисторної логіки, дискретних компонентів апаратних засобів або будьякої комбінації вищезазначеного, призначеного для того, щоб виконувати описані в даному документі функції. Процесором загального призначення може бути мікропроцесор, але в альтернативному варіанті процесором може бути будь-який традиційний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також може бути реалізований як комбінація обчислювальних пристроїв, наприклад, комбінація DSP і мікропроцесора, безліч мікропроцесорів, один або більше мікропроцесорів разом з ядром DSP або будь-яка інша подібна конфігурація. Етапи способу або алгоритму, описані в зв'язку з розкриттям в даному документі, можуть бути реалізовані безпосередньо в апаратних засобах, в програмному модулі, що приводиться у виконання за допомогою процесора, або в комбінації вищезазначеного. Програмний модуль може постійно розміщуватися в пам'яті типу RAM, флеш-пам'яті, пам'яті типу ROM, пам'яті типу EPROM, пам'яті типу EEPROM, в регістрах, на жорсткому диску, змінному диску, компакт-диску або будь-якій іншій формі носія зберігання даних, відомій в даній галузі техніки. Типовий носій зберігання даних сполучений з процесором, причому процесор може зчитувати інформацію і записувати інформацію на носій зберігання даних. У альтернативному варіанті носій зберігання даних може бути вбудований в процесор. Процесор і носій зберігання даних можуть постійно розміщуватися в ASIC. ASIC може постійно розміщуватися в користувацькому терміналі. У альтернативному варіанті процесор і носій зберігання даних можуть постійно розміщуватися як дискретні компоненти в користувацькому терміналі. У одній або більше зразкових схемах описані функції можуть бути реалізовані в апаратних засобах, програмному забезпеченні, мікропрограмному забезпеченні або будь-якій комбінації вищезазначеного. Якщо реалізовані в програмному забезпеченні, функції можуть бути збережені або передані як одна або більше інструкцій або код на машиночитаному носії. Машиночитані носії включають в себе як комп'ютерні носії зберігання даних, так і середовище зв'язку, що включає в себе будь-яке передавальне середовище, яке спрощує переміщення комп'ютерної програми з одного місця в 96499 28 інше. Носії зберігання даних можуть бути будьякими доступними носіями, до яких можна здійснювати доступ за допомогою комп'ютера загального призначення або спеціального призначення. Як приклад, а не обмеження, ці машиночитані носії можуть містити RAM, ROM, EEPROM, CD-ROM або інший пристрій зберігання на оптичних дисках, пристрій зберігання на магнітних дисках або інші магнітні пристрої зберігання, або будь-який інший носій, який може бути використаний для того, щоб перенести або зберігати необхідний засіб програмного коду в формі інструкцій або структур даних, і до якого можна здійснювати доступ за допомогою комп'ютера загального призначення або спеціального призначення, або процесора загального призначення або спеціального призначення. Так само, будь-яке підключення коректно називати машиночитаним носієм. Наприклад, якщо програмне забезпечення передається з веб-вузла, сервера або іншого віддаленого джерела за допомогою коаксіального кабелю, оптоволоконного кабелю, «витої пари», цифрової абонентської лінії (DSL) або бездротових технологій, таких як інфрачервоні, радіопередавальні і мікрохвильові середовища, то коаксіальний кабель, оптоволоконний кабель, «вита пара», DSL або бездротові технології, такі як інфрачервоні, радіопередавальні і мікрохвильові середовища, включені у визначення носія. Диск (disk) і диск (disc) при використанні в даному документі включають в себе компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), гнучкий диск і диск Blu-Ray, при цьому диски (disk) звичайно відтворюють дані магнітно, тоді як диски (disc) звичайно відтворюють дані оптично за допомогою лазерів. Комбінації вищепереліченого також потрібно включати в число машиночитаних носіїв. Попередній опис розкриття наданий для того, щоб давати можливість будь-якому фахівцеві в даній галузі техніки створювати або використовувати розкриття. Різні модифікації в розкритті повинні бути очевидними для фахівців в даній галузі техніки, а описані в даному документі загальні принципи можуть бути застосовані до інших варіантів без відступу від суті і об'єму розкриття. Таким чином, розкриття не має намір бути обмеженим описаними в даному документі прикладами і схемами, а повинно задовольняти найширшому об'єму, узгодженому з принципами і новими функціями, розкритимив даному документі. 29 96499 30 31 96499 32 33 96499 34 35 96499 36 37 96499 38 39 96499 40 41 Комп’ютерна верстка О. Гапоненко 96499 Підписне 42 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod and apparatus for determining cell timing in a wireless communication system
Автори англійськоюLuo, Tao
Назва патенту російськоюСпособ и устройство для определения временной привязки соты в системе беспроводной связи
Автори російськоюЛо Тао
МПК / Мітки
МПК: H04J 11/00
Мітки: пристрій, стільника, системі, часової, спосіб, зв'язку, прив'язки, визначення, бездротового
