Зменшення перешкод для каналів керування в мережі бездротового зв’язку

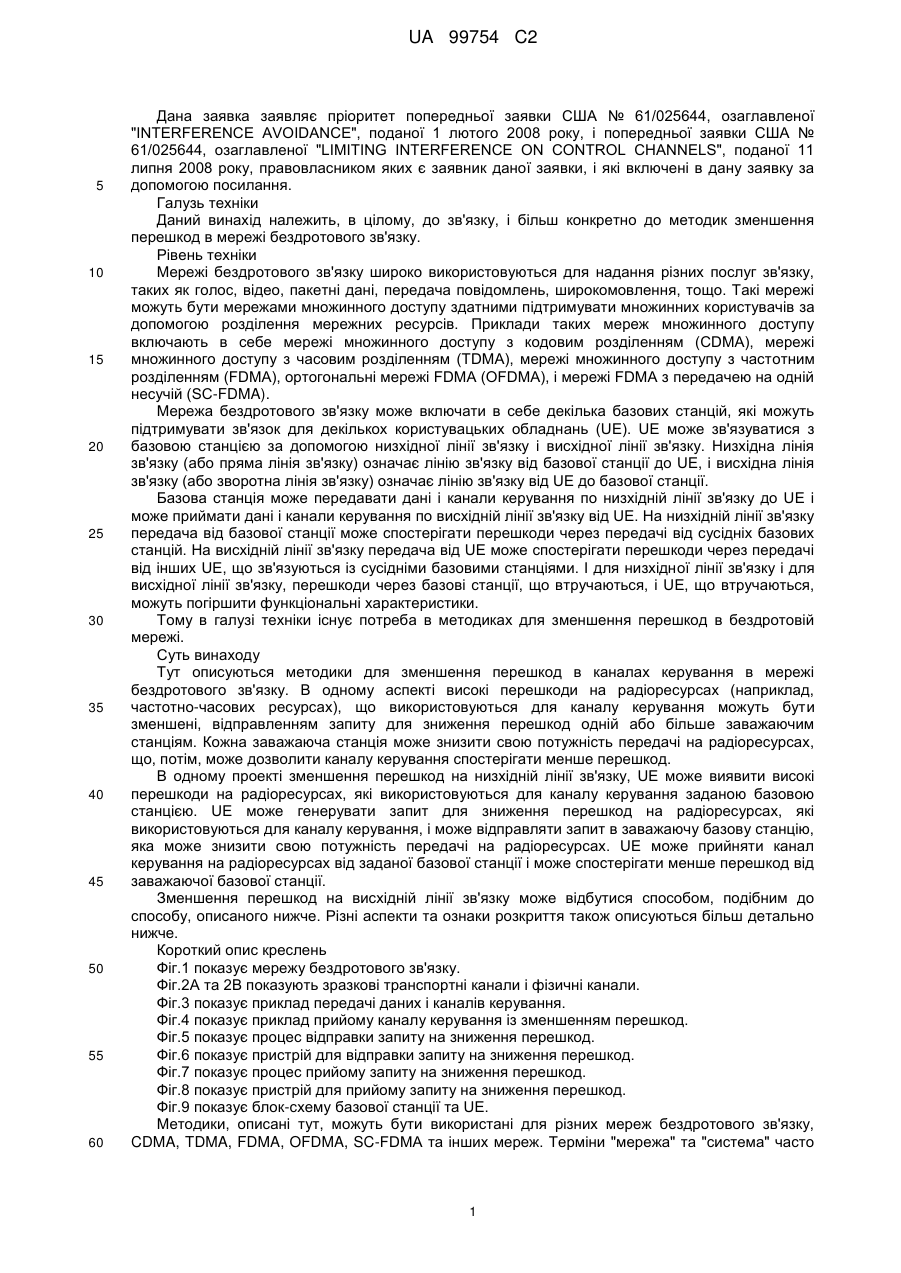

Реферат: Описані методики для зменшення перешкод в каналах керування в мережі бездротового зв'язку. В одному аспекті високі перешкоди на радіоресурсах, які використовуються для каналу керування, можуть бути зменшені, за допомогою відправки запиту для зниження перешкод для однієї або більше заважаючих станцій. Кожна заважаюча станція може зменшити свою потужність передачі по радіоресурсах, які можуть потім дозволити каналу керування спостерігати менше перешкод. В одному проекті користувацьке обладнання (UE) може виявити високі перешкоди на радіоресурсах, які використовуються для каналу керування, за допомогою заданої базової станції. UE може відправити запит для зниження перешкод на радіоресурсах у заважаючу базову станцію, яка може зменшити її потужність передачі на радіоресурсах. UE може прийняти канал керування на радіоресурсах від заданої базової станції і може спостерігати менше перешкод від заважаючої базової станції. UA 99754 C2 (12) UA 99754 C2 UA 99754 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка заявляє пріоритет попередньої заявки США № 61/025644, озаглавленої "INTERFERENCE AVOIDANCE", поданої 1 лютого 2008 року, і попередньої заявки США № 61/025644, озаглавленої "LIMITING INTERFERENCE ON CONTROL CHANNELS", поданої 11 липня 2008 року, правовласником яких є заявник даної заявки, і які включені в дану заявку за допомогою посилання. Галузь техніки Даний винахід належить, в цілому, до зв'язку, і більш конкретно до методик зменшення перешкод в мережі бездротового зв'язку. Рівень техніки Мережі бездротового зв'язку широко використовуються для надання різних послуг зв'язку, таких як голос, відео, пакетні дані, передача повідомлень, широкомовлення, тощо. Такі мережі можуть бути мережами множинного доступу здатними підтримувати множинних користувачів за допомогою розділення мережних ресурсів. Приклади таких мереж множинного доступу включають в себе мережі множинного доступу з кодовим розділенням (CDMA), мережі множинного доступу з часовим розділенням (TDMA), мережі множинного доступу з частотним розділенням (FDMA), ортогональні мережі FDMA (OFDMA), і мережі FDMA з передачею на одній несучій (SC-FDMA). Мережа бездротового зв'язку може включати в себе декілька базових станцій, які можуть підтримувати зв'язок для декількох користувацьких обладнань (UE). UE може зв'язуватися з базовою станцією за допомогою низхідної лінії зв'язку і висхідної лінії зв'язку. Низхідна лінія зв'язку (або пряма лінія зв'язку) означає лінію зв'язку від базової станції до UE, і висхідна лінія зв'язку (або зворотна лінія зв'язку) означає лінію зв'язку від UE до базової станції. Базова станція може передавати дані і канали керування по низхідній лінії зв'язку до UE і може приймати дані і канали керування по висхідній лінії зв'язку від UE. На низхідній лінії зв'язку передача від базової станції може спостерігати перешкоди через передачі від сусідніх базових станцій. На висхідній лінії зв'язку передача від UE може спостерігати перешкоди через передачі від інших UE, що зв'язуються із сусідніми базовими станціями. І для низхідної лінії зв'язку і для висхідної лінії зв'язку, перешкоди через базові станції, що втручаються, і UE, що втручаються, можуть погіршити функціональні характеристики. Тому в галузі техніки існує потреба в методиках для зменшення перешкод в бездротовій мережі. Суть винаходу Тут описуються методики для зменшення перешкод в каналах керування в мережі бездротового зв'язку. В одному аспекті високі перешкоди на радіоресурсах (наприклад, частотно-часових ресурсах), що використовуються для каналу керування можуть бути зменшені, відправленням запиту для зниження перешкод одній або більше заважаючим станціям. Кожна заважаюча станція може знизити свою потужність передачі на радіоресурсах, що, потім, може дозволити каналу керування спостерігати менше перешкод. В одному проекті зменшення перешкод на низхідній лінії зв'язку, UE може виявити високі перешкоди на радіоресурсах, які використовуються для каналу керування заданою базовою станцією. UE може генерувати запит для зниження перешкод на радіоресурсах, які використовуються для каналу керування, і може відправляти запит в заважаючу базову станцію, яка може знизити свою потужність передачі на радіоресурсах. UE може прийняти канал керування на радіоресурсах від заданої базової станції і може спостерігати менше перешкод від заважаючої базової станції. Зменшення перешкод на висхідній лінії зв'язку може відбутися способом, подібним до способу, описаного нижче. Різні аспекти та ознаки розкриття також описуються більш детально нижче. Короткий опис креслень Фіг.1 показує мережу бездротового зв'язку. Фіг.2A та 2B показують зразкові транспортні канали і фізичні канали. Фіг.3 показує приклад передачі даних і каналів керування. Фіг.4 показує приклад прийому каналу керування із зменшенням перешкод. Фіг.5 показує процес відправки запиту на зниження перешкод. Фіг.6 показує пристрій для відправки запиту на зниження перешкод. Фіг.7 показує процес прийому запиту на зниження перешкод. Фіг.8 показує пристрій для прийому запиту на зниження перешкод. Фіг.9 показує блок-схему базової станції та UE. Методики, описані тут, можуть бути використані для різних мереж бездротового зв'язку, CDMA, TDMA, FDMA, OFDMA, SC-FDMA та інших мереж. Терміни "мережа" та "система" часто 1 UA 99754 C2 5 10 15 20 25 30 35 40 45 50 55 60 використовуються взаємозамінно. Мережа CDMA може реалізовувати технології радіозв'язку, такі як Універсальний Наземний Радіодоступ (UTRA), cdma2000 тощо. UTRA включає в себе широкосмуговий CDMA (WCDMA) та інші варіанти CDMA. CDMA2000 охоплює стандарти IS2000, IS-95 та IS-856. Мережа TDMA може реалізовувати технології радіозв'язку, такі як Глобальна Система Мобільного Зв'язку (GSM). Мережа OFDMA може реалізовувати технології радіозв'язку, такі як Вдосконалений Універсальний Наземний Радіодоступ (E-UTRA), Надрухлива широкосмугова передача (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-Flash-OFDM®, тощо. UTRA та E-UTRA є частиною Універсальної системи мобільного зв'язку (UMTS). 3GPP довгострокового розвитку (LTE) є випуском UMTS, яка використовує E-UTRA, яка задіює OFDMA при низхідній лінії зв'язку і SC-FDMA при висхідній лінії зв'язку. UTRA, E-UTRA, E-UTRAN, LTE та GSM описані в документах організації, названої "Проект партнерства третього покоління" (3GPP). cdma2000 та UMB описані в документах організації, названої "Проект партнерства третього покоління 2" (3GPP2). Методики, описані тут, можуть бути використані для бездротових мереж і технологій радіодоступу згаданих вище також як і для інших бездротових мереж і технологій радіодоступу. Для розуміння, конкретні аспекти методик описані нижче для LTE, і LTE термінологія використовується в більшій частині опису нижче. Фіг.1 показує мережу 100 бездротового зв'язку, яка може бути мережею LTE, або деякою іншою мережею. Бездротова мережа 100 може включати в себе множину вдосконалених вузлів В (eNB) 110 та інших мережних суб'єктів. eNB може бути станцією, яка зв'язується з UE, і може також бути названий базовою станцією, вузлом В, точкою доступу тощо. Кожний eNB може надавати зону покриття зв'язку для визначеної географічної зони. Термін "стільник" може вказувати на зону покриття eNB і/або підсистеми eNB, що обслуговує цю зону покриття, залежно від контексту, в якому використовується термін. eNB може надавати зону покриття зв'язку для макростільника, пікостільника, фемтостільника, і/або інших типів стільника. Макростільник може покрити відносно велику географічну зону (наприклад, декілька кілометрів у радіусі) і може дозволити необмежений доступ UE з підпискою служби. Пікостільник може покрити відносно невелику географічну зону і може дозволити необмежений доступ UE з підпискою служби. Фемтостільник може покрити відносно невелику географічну зону (наприклад, будинок) і може дозволити обмежений доступ UE, яке має зв'язок з фемтостільником, наприклад, UE, яке належить закритій абонентській групі (CSG). CSG може включати в себе UE для користувачів в будинку, UE для користувачів, що підписуються на план спеціальних служб, який пропонується мережним оператором, тощо. eNB для макростільника може бути названий макро-eNB. eNB для пікостільника може бути названий піко-eNB. eNB для фемтостільника може бути названий фемто-eNB або домашній eNB. Бездротова мережа 100 може також включати в себе ретрансляційні станції. Ретрансляційна станція є станцією, яка приймає передачу даних і/або іншої інформації від попередньої станції і відправляє передачу даних і/або іншої інформації до наступної станції. Попередня станція може бути eNB, іншою ретрансляційною станцією або UE. Наступна станція може бути UE, іншою ретрансляційною станцією або eNB. Мережний контролер 130 може зв'язуватися з групою eNB і забезпечувати координацію і керування цими eNB. Мережний контролер 130 може бути одним мережним суб'єктом або набором мережних суб'єктів. Мережний контролер 130 може зв'язатися з eNB 110 за допомогою зворотного сигналу. eNB 110 можуть також зв'язуватися один з одним, наприклад, напряму або не напряму за допомогою зворотного сигналу бездротової або дротової лінії. Бездротова мережа 100 може бути однорідною мережею, яка включає в себе тільки макроeNB. Бездротова мережа 100 може також бути неоднорідною мережею, яка включає в себе різні типи eNB, наприклад, макро-eNB, піко-eNB, домашні eNB, ретранслятори тощо. Методики, описані тут, можуть використовуватися для однорідних і неоднорідних мереж. UE 120 можуть бути розосереджені по бездротовій мережі 100, і кожний UE може бути стаціонарним або мобільним. UE може бути названий мобільним терміналом, терміналом, терміналом доступу, модулем абонента, станцією тощо. UE може бути стільниковим телефоном, персональним цифровим секретарем (PDA), бездротовим модемом, пристроєм бездротового зв'язку, кишеньковим пристроєм, ноутбуком, бездротовим телефоном, бездротовою місцевою лінією (WLL) станції тощо. UE може бути здатним зв'язуватися з макроeNB, піко-eNB, фемто-eNB і/або іншими типами eNB. На Фіг.1, суцільна лінія з подвійними стрілками вказує на бажані передачі між UE та eNB. Пунктирна лінія з подвійними стрілками вказує заважаючу передачу між UE та eNB. У даному описі, станція може бути базовою станцією/eNB, UE або ретрансляційною станцією. 2 UA 99754 C2 5 10 15 20 25 30 35 40 45 50 55 60 Бездротова мережа 100 може використовувати ортогональне мультиплексування з частотним розділенням (OFDM) або мультиплексування з частотним розділенням однієї несучої (SC-FDM) для кожної низхідної лінії зв'язку і висхідної лінії зв'язку. OFDM та SC-FDM розділяють пропускну здатність системи на множинні (K) ортогональні піднесучі, які також звичайно називаються тонами, накопичувачами тощо. Кожна піднесуча може бути модульована з даними. В цілому, символи модуляції відправляються в частотній ділянці з OFDM і у часовій ділянці з SC-FDM. Інтервал між суміжними піднесучими може бути фіксований, а загальна кількість піднесучих (K) може залежати від пропускної здатності системи. Наприклад, K може дорівнювати 128, 256, 512, 1024 або 2048 для пропускної здатності системи в 1,25, 2,5, 5, 10 або 20 МГц, відповідно. Для кожної лінії зв'язку доступні частотно-часові ресурси можуть бути розділені на блоки ресурсу. Кожний блок ресурсу може покрити S піднесучих в L періодів символу, наприклад, S=12 піднесучих в L=7 періодів символу для нормального циклічного префікса в LTE. Доступні блоки ресурсу можуть бути використані, щоб відправити різні канали. Бездротова мережа 100 може підтримувати групу транспортних каналів і групу фізичних каналів для кожної лінії зв'язку. Наприклад, в LTE, транспортні канали для низхідної лінії зв'язку можуть включати в себе: - широкосмуговий канал (BCH) - переносить інформацію про систему, - канал пошукового виклику (PCH) - переносить сторінки для UE, - канал багатоадресної передачі (MCH) - переносить інформацію про багатоадресної передачу, і - канал низхідної лінії зв'язку (DL-SCH), що спільно використовується, - переносить дані трафіку, відправлені до UE. Транспортні канали для висхідної лінії зв'язку в LTE можуть включати в себе: - канал довільного доступу (RACH) - переносить преамбули довільного доступу, відправлених UE для одержання доступу до мережі, і - канал висхідної лінії зв'язку (UL-SCH), що спільно використовується, - переносить дані трафіку, відправлені UE. Фізичні канали для низхідної лінії зв'язку в LTE можуть включати в себе: - Фізичний широкосмуговий канал (PBCH) - переносить BCH, - Фізичний канал багатоадресної передачі (PMCH) - переносить MCH, - Фізичний канал керування низхідної лінії зв'язку (PDCCH) - переносить керуючу інформацію для DL-SCH та PCH, і надає планування висхідної лінії зв'язку, і - Фізичний канал низхідної лінії зв'язку (PDSCH), що спільно використовується, - переносить DL-SCH та PCH. Фізичні канали для висхідної лінії зв'язку в LTE можуть включати в себе: - Фізичний канал довільного доступу (PRACH) - переносить RACH, - Фізичний канал керування висхідної лінії зв'язку (PUCCH) переносить запити планування, звіти CQI, і інформацію ACK для передачі даних по низхідній лінії зв'язку, і - Фізичний канал висхідної лінії зв'язку (PUSCH), що спільно використовується, - переносить UL-SCH, і може також переносити внутрішньосмугову інформацію CQI та ACK. Фіг.2A показує відображення транспортних каналів низхідної лінії зв'язку на фізичні канали низхідної лінії зв'язку в LTE. BCH може бути відображений на PBCH, MCH може бути відображений на PMCH, а PCH та DL-SCH можуть бути відображені на PDSCH. Фіг.2B показує відображення транспортних каналів висхідної лінії зв'язку на фізичні канали висхідної лінії зв'язку в LTE. RACH може бути відображений на PRACH, а UL-SCH може бути відображений на PUSCH. У LTE BCH, PBCH, PCH, RACH, PRACH, PDCCH та PUCCH можуть бути розглянуті як канали керування. DL-SCH, PDSCH, UL-SCH, PUSCH, MCH та PMCH можуть бути розглянуті як канали передачі даних. DL-SCH та PDSCH можуть також бути використані для перенесення відповідей довільного доступу і можуть бути розглянуті як канали керування, при перенесенні цих відповідей довільного доступу. Фіг.2A та 2B показують деякі транспортні канали і фізичні канали, які можуть бути використані для висхідної лінії зв'язку і низхідної лінії зв'язку. Інші транспортні канали і фізичні канали можуть також бути використані для кожної лінії зв'язку. В цілому, бездротова мережа 100 може підтримувати один або більше каналів керування для низхідної лінії зв'язку і один або більше каналів керування для висхідної лінії зв'язку. Канал керування є каналом, що переносить керуючу інформацію, яка може містити будь-яку інформацію крім даних трафіку. Керуюча інформація може включати в себе інформацію про планування, інформацію про систему, інформацію про широкомовну передачу, інформацію про 3 UA 99754 C2 5 10 15 20 25 30 35 40 45 50 55 пошуковий виклик тощо. Керуюча інформація може також бути названа службовою інформацією, сигналізацією тощо. Канал керування може бути фізичним каналом (наприклад, будь-яким з фізичних каналів низхідної лінії зв'язку і висхідної лінії зв'язку, згаданих вище, можливо, за винятком PDSCH та PUSCH), транспортним каналом (наприклад, будь-яким з транспортних каналів низхідної лінії зв'язку і висхідної лінії зв'язку, згаданих вище, можливо, за винятком DL-SCH та UL-SCH), або деяким іншим типом каналу. Канал керування може також бути названий як передачею керування, керуючим сигналом тощо. Фіг.3 показує приклад передачі даних і каналів керування по низхідній лінії зв'язку і висхідній лінії зв'язку. Для кожної станції горизонтальна вісь може представляти час, а вертикальна вісь може представляти частоту. Часова шкала передачі для кожної лінії зв'язку може бути розділена на модулі підкадрів. Кожний підкадр може мати заздалегідь визначену тривалість, наприклад, 1 мілісекунду (мс). eNB може передавати один або більше каналів керування по низхідній лінії зв'язку. Кожний канал керування може бути переданий на радіоресурсах, виділених для цього каналу керування. В цілому, радіоресурси можуть бути визначені кількісно часом, частотою, кодом, потужністю передачі тощо. Наприклад, радіоресурси можуть бути визначені кількісно блоками ресурсу в LTE. Кожний канал керування може бути переданий в кожному підкадрі або тільки визначених підкадрах. Кожний канал керування може також бути переданий у фіксованому розташуванні в кожному підкадрі, в якому передається цей канал керування або в різному розташуванні в різних підкадрах. У прикладі, показаному на Фіг.3, eNB передає канал керування №1 у фіксованому розташуванні в кожному підкадрі та передає канал керування №2 в різному розташуванні в деяких підкадрах. UE і можливо інші eNB можуть знати радіоресурси, які використовуються для кожного каналу керування, переданого eNB. eNB може також передавати дані трафіку на радіоресурсах, які не використовуються для каналів керування. UE може також передавати один або більше каналів керування по висхідній лінії зв'язку. Кожний канал керування може бути переданий в кожному підкадрі або тільки у визначених підкадрах і може бути переданий у фіксованому розташуванні або різному розташуванні. eNB і можливо інші UE можуть знати радіоресурси, які використовуються для кожного каналу керування, переданого UE. UE може також передавати дані трафіку на призначених радіоресурсах будь-який раз, коли UE запланований для передачі даних. Бездротова мережа 100 може включати в себе різні типи eNB, наприклад, макро-eNB, пікоeNB, фемто-eNB, тощо. Ці різні типи eNB можуть передавати на різних рівнях потужності, мати різні зони покриття, і мати різний вплив на перешкоди в бездротовій мережі 100. Наприклад, макро-eNB може мати високий рівень потужності передачі (наприклад, 20 ват), тоді як у піко- та фемто-eNB може бути низький рівень потужності передачі (наприклад, 1 ватт). UE може бути в межах покриття множинних eNB. Один з цих eNB може бути вибраний для обслуговування UE. Обслуговування eNB може бути вибране на основі різних критеріїв, таких як геометрія, втрати в тракті передачі тощо. Геометрія може бути визначена кількісно відношенням сигналу до шуму (SNR), відношенням сигналу до шуму і перешкод (SINR), відношенням несучої до перешкод (С/I) тощо. UE може працювати в сценарії домінантних перешкод, в якому UE може спостерігати високі перешкоди від одного або більше заважаючих eNB і/або може викликати високі перешкоди на один або більше сусідніх eNB. Високі перешкоди можуть бути визначені перешкодами, що кількісно спостерігаються, які перевищують порогове значення або на основі деяких інших критеріях. Сценарій домінантних перешкод може відбутися через UE, що з'єднується з eNB з більш низькими втратами в тракті передачі, і більш низькою геометрією серед множинних eNB, виявлених UE. Наприклад, UE може виявити два eNB X та Y і може одержати більш низьку потужність прийому для eNB X, ніж eNB Y. Однак, для UE може бути бажано з'єднуватися з eNB X, якщо втрати в тракті передачі для eNB X нижче ніж втрати в тракті передачі для eNB Y. Це може статися у випадку якщо eNB X (який може бути піко-eNB) має набагато більш низьку потужність передачі в порівнянні з eNB Y (який може бути макро-eNB). При наявності UE, з'єднаного з eNB X з більш низькими втратами в тракті передачі, менше перешкод може бути викликано в бездротовій мережі до досягнення заданого рівня передачі даних, і пропускна здатність мережі може бути поліпшена. Сценарій домінантних перешкод може також відбутися через обмежену асоціацію. UE може бути близько до eNB Y і, можлива, висока потужність прийому для eNB Y. Однак, UE може бути не здатне одержати доступ до eNB Y через обмежену асоціацію і може з'єднуватися з необмеженим eNB X з більш низькою потужністю прийому. UE може тоді спостерігати високі перешкоди від eNB Y і може також викликати високі перешкоди на eNB Y. 4 UA 99754 C2 5 10 15 20 25 30 35 40 45 50 55 60 UE може бути необхідно прийняти один або більше каналів керування низхідної лінії зв'язку від заданого eNB в присутності високих перешкод від одного або більше заважаючих eNB. UE може також викликати високі перешкоди на одному або більше каналах керування висхідної лінії зв'язку при кожному заважаючому eNB. В одному аспекті високі перешкоди на радіоресурсах, які використовуються для каналу керування, можуть бути знижені відправкою запиту для зниження перешкод в одну або більше заважаючих станцій. Кожна заважаюча станція може знизити свою потужність передачі на радіоресурсах, що може потім дозволити каналу керування спостерігати менше перешкод. Запит на зниження перешкод може також бути названий спеціальним повідомленням використання ресурсу (РОМ), повідомленням використання ресурсу очищення (CRUM), RUM очищення керування тощо. Фіг.4 показує проект прийому каналу керування із зменшенням перешкод. Для кожної станції горизонтальна вісь може представити час, і вертикальна вісь може представити потужність передачі. Станція одержувача (наприклад, UE) може виявити високі перешкоди на радіоресурсах, які використовуються для каналу керування заданою станцією (наприклад, заданого eNB) у час T1. Станція одержувача може бути нездатна правильно декодувати канал керування від заданої станції через високі перешкоди. Станція одержувача може тоді відправити запит на зниження перешкод заважаючої станції (наприклад, сусідньому eNB) у час T2, щоб запитати заважаючу станцію знизити перешкоди на радіоресурсах, які використовуються для каналу керування. Заважаюча станція може прийняти запит на зменшення перешкод від станції одержувача/відправника і може зменшити свою потужність передачі на радіоресурсах, які використовуються для каналу керування, у час T 3. Станція одержувача може прийняти канал керування від заданої станції у час T 3. Канал керування може спостерігати менше або ніяких перешкод від заважаючої станції і може правильно декодуватися станцією одержувача. Запит на зниження перешкод може бути допустимим для визначеної тривалості. Заважаюча станція може потім знизити свою потужність передачі на радіоресурсах, які використовуються для каналу керування під час всієї тривалості, яка може закінчитися у час T 4. Заважаюча станція може відновити передачу на номінальному рівні потужності на радіоресурсах, які використовуються для каналу керування, у час T 5. В цілому, запити на зниження перешкод можуть використовуватися для зменшення перешкод на каналах керування низхідної лінії зв'язку так само як і на каналах керування висхідної лінії зв'язку. Запити на зниження перешкод можуть також використовуватися, щоб зменшити перешкоди на одному або більше визначених каналах керування або всіх каналах керування для даної лінії зв'язку. Для зменшення перешкод на низхідній лінії зв'язку UE може відправити запит на зниження перешкод (наприклад, в одноадресному повідомленні або широкомовному повідомленні) в один або більше заважаючих eNB, щоб запитати зниження перешкод на радіоресурсах, які використовуються для одного або більше каналів керування низхідної лінії зв'язку від заданого eNB. Кожний заважаючий eNB може знизити свою потужність передачі на радіоресурсах, щоб дозволити UE прийняти канал (канали) керування низхідної лінії зв'язку від заданого eNB. Заважаючий eNB може бути (i) високопотужним макро-eNB для сценарію,в якому UE з'єднується з малопотужним піко-eNB з більш низькими втратами в тракті передачі і більш низькою геометрією, (ii) фемто-eNB для сценарію, в якому UE розташований близько до фемтоeNB, але нездатний одержати доступ до цього eNB через обмежену асоціацію, або (iii) eNB що викликає перешкоди в деякому другом сценарії. Для зменшення перешкод на висхідній лінії зв'язку eNB може відправити запит на зниження перешкод (наприклад, в одноадресному повідомленні або широкомовному повідомленні) в один або більше заважаючих UE, щоб запитати зниження перешкод на радіоресурсах, які використовуються для одного або більше каналів керування висхідної лінії зв'язку для цього eNB. Кожне заважаюче UE може тоді знизити свою потужність передачі на радіоресурсах, щоб дозволити eNB прийняти канал (канали) керування висхідної лінії зв'язку від цього UE. В одному проекті, і для низхідної лінії зв'язку і для висхідної лінії зв'язку, канали керування можуть бути розділені на множинні сегменти керування. Кожному eNB може бути привласнений основний сегмент керування. UE може запитати заважаючі eNB зменшити перешкоди на основному сегменті керування його заданих eNB на низхідній лінії зв'язку. Заданий eNB може запитати заважаючі UE зменшити перешкоди на його основному сегменті керування на висхідній лінії зв'язку. Запити на зниження перешкод можуть використовуватися для різних операційних сценаріїв. В одному проекті запити на зниження перешкод можуть використовуватися для початкового 5 UA 99754 C2 5 10 15 20 25 30 35 40 45 50 55 60 доступу. UE може виявити множинні eNB, наприклад, на основі пілот-сигналів/преамбул низького повторного використання (LRP) або інших сигналах синхронізації, переданих цими eNB. LRP є пілот-сигналом, відправленим з низьким повторним використанням і/або великою потужністю так, щоб він міг бути виявлений навіть віддаленим UE, що спостерігає високі перешкоди на низхідній лінії зв'язку. Низьке повторне використання відноситься до різних eNB, що використовують різні ресурси (щонайменше частково) для пілотної передачі, таким чином поліпшуючи пілот-сигнали SNR, зменшуючи інтерференцію і гарантуючи, що навіть пілотсигнали відносно слабких eNB можуть бути виявлені. Інші сигнали синхронізації можуть містити основний сигнал синхронізації і вторинний сигнал синхронізації в LTE. UE може вимагати одержати доступ до eNB з низькими втратами в тракті передачі та низькою геометрією і, можливо, повинен прийняти один або більше низхідних каналів керування (наприклад, PBCH) від цього eNB. В одному проекті UE може відправити запит на зниження перешкод заважаючим eNB, щоб запитати зниження перешкод на радіоресурсах, які використовуються для каналу (каналів) керування низхідної лінії зв'язку від заданого eNB. В одному проекті UE може попросити заважаючі eNB відправити запити на зниження перешкод своїм UE, щоб запитати зниження перешкод на радіоресурсах, які використовуються для одного або більше каналів керування висхідної лінії зв'язку (наприклад, PRACH), відправлені від UE в заданий eNB. В одному проекті UE може відправити преамбулу довільного доступу, щоб одержати доступ до заданого eNB. Заважаючий eNB може виявити преамбулу довільного доступу і може попросити, своє заважаюче UE знизити перешкоди на каналі (каналах) керування висхідної лінії зв'язку. В одному проекті, запити на зниження перешкод можуть бути використані для зниження перешкод на PDCCH та PHICH для низхідної лінії зв'язку і на PUCCH для висхідної лінії зв'язку. PDCCH та PHICH можуть бути використані для планування даних низхідної лінії зв'язку/висхідної лінії зв'язку. Дані низхідній лінії зв'язку можуть містити відповідь довільного доступу (або надання доступу) до UE і повідомлення квітування низхідної лінії зв'язку. Дані висхідній лінії зв'язку можуть містити повідомлення квітування висхідної лінії зв'язку. Перешкоди можуть також бути зменшені для інших низхідних і висхідних каналів керування для початкового доступу. В одному проекті запит на зменшення перешкод може бути допустимим для тривалості, що покриває початковий доступ. Довгострокова схема зменшення перешкод може бути використана для того, щоб дозволити UE зв'язуватися із заданим eNB після початкового доступу. Наприклад, запит на зниження перешкод може бути відправлений для зниження перешкод для тривалості достатньо довгої для встановлення з'єднання та узгодження довгострокового зменшення перешкод, наприклад, використовуючи зворотний сигнал між заданим eNB і заважаючим eNB. Запит на зниження перешкод може також використовуватися для розширення тривалості зниження перешкод. Наприклад, подальший запит на зниження перешкод може бути відправлений, якщо узгодження зворотного сигналу для довгострокового зменшення перешкод не завершуються до закінчення попереднього запиту на зниження перешкод. Запити на зниження перешкод можуть також використовуватися під час подій передачі обслуговування і роботи в приєднаному режимі. UE може відправити запит на зниження перешкод заважаючому eNB, щоб запитати зниження перешкод на радіоресурсах, які використовуються для одного або більше каналів керування низхідної лінії зв'язку від заданого eNB. Заданий eNB може бути цільовим eNB під час передачі або обслуговуючим eNB в приєднаному режимі. Заважаючий eNB може також відправити запит на зниження перешкод своєму UE, щоб запитати зниження перешкод на радіоресурсах, які використовуються для одного або більше каналів керування висхідної лінії зв'язку, відправлені від UE в заданий eNB. Запити на зниження перешкод можуть дозволити UE зв'язуватися із заданим eNB для передачі обслуговування або роботи в приєднаному режимі. Наприклад, UE може спробувати одержати доступ до цільового eNB під час передачі обслуговування і може попросити заважаючі eNB, знизити перешкоди на радіоресурсах, які використовуються для каналу керування, що переносить надання доступу від цільового eNB. Заважаючі eNB можуть зменшити свою потужність передачі, щоб дозволити UE приймати надання доступу від цільового eNB. Запити на зменшення перешкод можуть також бути використані під час роботи в режимі очікування. Наприклад, UE може бути неактивним і може відправляти запит на зменшення перешкод, щоб попросити заважаючі eNB зменшити їх потужність передачі на радіоресурсах, які використовуються для передачі сторінок та інформації про систему обслуговуючим eNB. UE може відправити запит на зниження перешкод в кожному циклі пробудження або кожних декількох циклах пробудження. Заважаючі eNB можуть зменшити свою потужність передачі на радіоресурсах, щоб дозволити UE приймати інформацію про систему і спостерігати за 6 UA 99754 C2 5 10 15 20 25 30 35 40 45 50 55 60 пошуковими викликами від обслуговуючого eNB. Запити на зменшення перешкод можуть також використовуватися для інших операційних сценаріїв. В одному проекті запит на зменшення перешкод може бути відправлений як одноадресне повідомлення визначеному UE або eNB, який може бути домінуючим джерелом перешкод. Це може бути досягнуте включенням ідентифікаційних даних UE (ID) або ID стільника в запит. Визначений UE або eNB може діяти на запит, і всі інші UE або eNB можуть проігнорувати запит. В іншому проекті запит на зменшення перешкод може бути відправлений як багатоадресне повідомлення групі UE або eNB. Це може бути досягнуте включенням окремих ID UE або ID стільників у групі, або груповим ID для групи, в запит. Кожний UE або eNB в групі можуть діяти на запит, і всі інші UE або eNB можуть проігнорувати запит. У ще одному проекті запит на зменшення перешкод може бути відправлений як широкомовне повідомлення всім UE або eNB в межах діапазону прийому запиту. Кожний UE або eNB, який може прийняти запит, може діяти на запит. Заважаюча станція, яка є передбачуваним одержувачем запиту на зменшення перешкод, може діяти на запит по-різному. В одному проекті заважаюча станція може вирішити, чи дотримуватися або відхилити запит. Це рішення може бути основане на різних факторах, таких як пріоритет запиту, важливість каналу (каналів) керування, на який запитують зменшення перешкод, мережне завантаження тощо. Заважаюча станція може дотримуватися запиту, зменшуючи потужність передачі на радіоресурсах, які використовуються для каналу (каналів) керування. Заважаюча станція може зменшити свою потужність передачі, на радіоресурсах до більш низького рівня (наприклад, як показано на Фіг.4) або до нуля (тобто, очистити передачу на радіоресурсах). Заважаюча станція може також просторово регулювати свою передачу таким способом, щоб зменшити перешкоди на радіоресурсах. Наприклад, заважаюча станція може виконати попереднє кодування, щоб вмістити просторовий нуль в напрямку станції відправника, що спостерігає високі перешкоди. В одному проекті запит на зменшення перешкод може передати рівень потужності передачі запиту і цільовий рівень перешкод на радіоресурсах, які використовуються для одного або більше каналів керування. Заважаюча станція може тоді зменшити свою потужність передачі так, що станція відправника може спостерігати цільовий рівень перешкод відносно радіоресурсів. Заважаюча станція може оцінити втрати в тракті передачі до станції відправника, на основі рівня потужності передачі запиту (який може бути переданий запитом), і рівень потужності прийому запиту (який може бути виміряний заважаючою станцією). Відповідно, заважаюча станція може тоді зменшити свою передачу на радіоресурсах. Якщо заважаюча станція приймає запит на зменшення перешкод на дуже великій потужності, тоді вона може бути близько до станції відправника і, отже, може бути домінуючим джерелом перешкод. У цьому випадку, заважаюча станція може істотно зменшити свою потужність передачі на радіоресурсах. Зворотним може бути те, що заважаюча станція приймає запит при низькій потужності. В одному проекті запит на зменшення перешкод може вказати один або більше визначених каналів керування для зменшення перешкод. Радіоресурси, які використовуються для вказаного каналу (каналів) керування, можуть бути відомі заважаючій станції. В іншому проекті запит на зниження перешкод може вказати визначені радіоресурси, на яких можна знизити перешкоди. Заважаюча станція може тоді знизити свою потужність передачі на вказаних радіоресурсах. У ще одному проекті запит на зниження перешкод може надати інформацію, яка використовується для визначення радіоресурсів, які використовуються для одного або більше каналів керування. Наприклад, заданий eNB може відправляти канал керування на різних радіоресурсах, визначених на основі функції стрибкоподібного перестроювання частоти і ID стільника. Запит на зниження перешкод може забезпечити ID стільника. Заважаючий eNB може бути здатний встановити радіоресурси, які використовуються для каналу керування, на основі ID стільника, забезпеченого запитом і відомою функцією стрибкоподібного перестроювання частоти. Запит на зниження перешкод може також надати іншу інформацію, яка використовується для визначення радіоресурсів, які використовуються для каналу (каналів) керування. В одному проекті заважаюча станція може зменшити свою потужність передачі тільки на радіоресурсах, які використовуються для одного або більше каналів керування, позначених запитом на зниження перешкод. Заважаюча станція може передавати на інших радіоресурсах, які не використовуються для каналу (каналів) керування. В іншому проекті заважаюча станція може знизити свою потужність передачі під час часового інтервалу, що покриває радіоресурси, які використовуються для каналу (каналів) керування. Наприклад, канал (канали) керування може бути відправлений на радіоресурсах, що покривають S піднесучих в L періодів символу. 7 UA 99754 C2 5 10 15 20 25 30 35 40 45 50 55 Заважаюча станція може зменшити (наприклад, очистити), свою потужність передачі на всіх піднесучих в L періодів символу. Перешкоди від заважаючої станції можуть бути настільки високими, що це може зменшити чутливість приймача на станції відправника. Цей проект може уникнути зменшення чутливості приймача. У ще одному проекті заважаюча станція може зменшити свою потужність передачі, по одному або більше чергуваннях, що включає в себе радіоресурси, які використовуються для каналу (каналів) керування. Кожне чергування може включати в себе кожний, Q-ий підкадр у часовій шкалі передачі, де Q може дорівнювати 4, 6, 8 або деякому іншому значенню. В цілому, заважаюча станція може зменшити свою потужність передачі на радіоресурсах, які використовуються для каналу (каналів) керування і можливо на додаткових радіоресурсах, залежно від інших міркувань. В одному проекті запит на зменшення перешкод може бути допустимим для заздалегідь визначеної тривалості (наприклад, 100 мс), який може бути відомий апріорно і станцією відправника і заважаючою станцією. В іншому проекті запит на зменшення перешкод може вказати на тривалість, протягом якої він допустимий. Заважаюча станція може дотримуватися запиту на зменшення перешкод для вказаної тривалості або може відповісти різною тривалістю. У ще одному проекті запит на зменшення перешкод може бути допустимим для тривалості, яка може залежати від одного або більше параметрів для запиту. Запити на зменшення перешкод для різних каналів керування або різних операційних сценаріїв можуть бути зв'язані з різною тривалістю, для якої запити допустимі. Наприклад, запит на зменшення перешкод для каналу пошукового виклику може бути допустимим для кількості часу, за який сторінка могла б бути відправлена UE. Запит на зменшення перешкод для каналу керування, що переносить надання доступу, може бути допустимим для кількості часу, за яку виконується початковий доступ. У ще одному проекті запит на зменшення перешкод може бути допустимим невизначено, доки він не скасується. Запит на зменшення перешкод може бути відправлений таким чином, щоб гарантувати надійний прийом запиту заважаючою станцією. В одному проекті запит на зменшення перешкод може бути повторюваний і відправлений багаторазово для поліпшення прийому запиту. В іншому проекті запит на зменшення перешкод може бути відправлений на прогресивно більш високій потужності передачі з потужністю, що збільшується, щоб гарантувати, що запит може досягнути заважаючої станції. У ще одному проекті контроль циклічним надмірним кодом (CRC) може бути згенерований для запиту і доданий до запиту. Заважаюча станція може використовувати CRC, щоб визначити, чи приймається запит правильно. CRC може зменшити рівень помилкового аварійного сигналу. У ще одному проекті запит на зменшення перешкод може бути відправлений за допомогою сигналізації Рівня 3, яка може бути особливо застосовна для поновлення зменшення перешкод на радіоресурсах, які використовуються для каналів керування. Запит на зменшення перешкод може також бути відправлений іншими способами, щоб гарантувати надійний прийом, який може вимагатися, оскільки запит може ініціювати скорочення потужності передачі протягом тривалого періоду часу. Фіг.5 показує проект процесу 500 відправки запиту на зменшення перешкод в мережі бездротового зв'язку. Процес 500 може бути виконаний станцією відправника, яка може бути UE або базовою станцією, наприклад, eNB, ретрансляційною станцією, тощо. Станція відправника може виявити високі перешкоди на радіоресурсах, які використовуються для каналу керування заданою станцією (етап 512). Канал керування може містити будь-який з каналів, описаних вище для LTE або інших каналів в інших радіотехнологіях. Станція відправника може генерувати запит для зниження перешкод на радіоресурсах, які використовуються для каналу керування (етап 514), і може відправляти запит у заважаючу станцію (етап 516). В одному проекті станція відправника може ідентифікувати заважаючу станцію і може відправити запит як одноадресне повідомлення тільки в заважаючу станцію. В іншому проекті станція відправника може відправити запит як широкомовне повідомлення в заважаючу станцію так само як і в інші заважаючі станції в межах діапазону прийому запиту. У будь-якому випадку, станція відправника може прийняти канал керування на радіоресурсах від заданої станції (етап 518). В цілому, запит може бути застосовним для одного каналу керування або множинних каналів керування. Станція відправника може відправити другий запит, щоб розширити зменшення перешкод на радіоресурсах, якщо це необхідно. Для зменшення перешкод на низхідній лінії зв'язку станція відправника може бути UE. В одному проекті заважаюча станція може бути макробазовою станцією з високим рівнем потужності передачі, і задана станція може бути піко- або фемтобазовою станцією з низьким рівнем потужності передачі. В іншому проекті заважаюча станція може бути фемтобазовою станцією з обмеженим доступом, і задана станція може бути піко- або макробазовою станцією з 8 UA 99754 C2 5 10 15 20 25 30 35 40 45 50 55 60 необмеженим доступом. UE може виявити заважаючу базову станцію, на основі LRP або сигналу синхронізації, відправлених базовою станцією. Для зменшення перешкод на висхідній лінії зв'язку станція відправника може бути базовою станцією, заважаюча станція може бути першим UE, що не обслуговується базовою станцією, і задана станція може бути другим UE, що обслуговується базовою станцією. Станція відправника, заважаюча станція, і задана станція можуть також бути іншими станціями в бездротовій мережі. В одному проекті станція відправника може генерувати запит для включення в нього рівня потужності передачі запиту, цільового рівня перешкод для радіоресурсів, які використовуються для каналу керування, ідентифікаційних даних заважаючої станції, ідентифікаційних даних заданої станції, інформації, що ідентифікує канал керування або радіоресурси, тривалість, протягом якої запит допустимий, пріоритет запиту, іншу інформацію або будь-яку їх комбінацію. В одному проекті станція відправника може генерувати CRC для запиту і може додавати CRC до запиту. CRC може використовуватися заважаючою станцією для виявлення помилок в прийомі запиту. В одному проекті станція відправника може відправити запит тільки один раз, але способом (наприклад, з більш низьким рівнем коду), що гарантує надійний прийом запиту. В іншому проекті станція відправника може відправити запит багаторазово для поліпшення прийому запиту заважаючою станцією. Станція відправника може відправити запит при більш високій потужності передачі після кожного разу, щоб додатково поліпшити прийом. В одному проекті запит може бути відправлений UE під час початкового доступу, і канал керування може переносити надання доступу для UE. В іншому проекті запит може бути відправлений UE, працюючому в режимі очікування, і канал керування може містити канал пошукового виклику і/або широкомовний канал. У ще одному проекті запит може бути відправлений під час передачі обслуговування UE або під час роботи в приєднаному режимі UE. UE може зв'язуватися з обслуговуючою базовою станцією за допомогою каналу керування для зменшення перешкод для передачі даних. Запит може також бути відправлений для інших операційних сценаріїв. В одному проекті UE може відправити запит заважаючої базової станції, як описано вище. В іншому проекті UE може відправити запит своєї обслуговуючої базової станції, яка може направити запит до заважаючої базової станції за допомогою зворотного сигналу. Заважаюча базова станція може зарезервувати радіоресурси у відповідь на запит і може відправити зарезервовані радіоресурси обслуговуючої базової станції, яка може направити інформацію до UE. У ще одному проекті обслуговуюча базова станція і заважаюча базова станція можуть зв'язуватися за допомогою зворотного сигналу, щоб зарезервувати радіоресурси низхідної і/або висхідної лінії зв'язку, без запуску або запиту від UE. Фіг.6 показує проект пристрою 600 для відправки запиту на зменшення перешкод. Пристрій 600 включає в себе модуль 612 для виявлення високих перешкод на радіоресурсах, які використовуються для каналу керування заданою станцією, модуль 614 для генерування запиту для зниження перешкод на радіоресурсах, які використовуються для каналу керування, модуль 616 для відправки запиту в заважаючу станцію, і модуль 618 для прийому каналу керування на радіоресурсах від заданої станції. Фіг.7 показує проект процесу 700 прийому запиту на зменшення перешкод в мережі бездротового зв'язку. Процес 700 може бути виконаний заважаючою станцією, яка може бути UE або базовою станцією. Заважаюча станція може прийняти від станції відправника запит для зниження перешкод на радіоресурсах, які використовуються для каналу керування заданою станцією (етап 712). Заважаюча станція може визначити радіоресурси, які використовуються для каналу керування, на основі інформації, відправленої в запиті, відомого шаблона стрибкоподібного перестроювання частоти та ідентифікаційних даних заданої станції, тощо. Заважаюча станція може знизити свою потужність передачі на радіоресурсах для зниження перешкод на канал керування від заданої станції (етап 714). В одному проекті етапу 714, заважаюча станція може зменшити свою потужність передачі на радіоресурсах до більш низького рівня або нуля. В одному проекті заважаюча станція може визначити втрати в тракті передачі від станції відправника до заважаючої станції, на основі рівня потужності передачі і рівня потужності прийому запиту. Заважаюча станція може тоді визначити свою потужність передачі для радіоресурсів, на основі втрат в тракті передачі і цільовому рівні перешкод для радіоресурсів. В іншому проекті етапу 714, заважаюча станція може регулювати передачу на радіоресурсах вдалині від станції відправника. Для всіх проектів заважаюча станція може зменшити свою потужність передачі для заздалегідь визначеної тривалості, тривалості, позначеної запитом, або тривалості, визначеної на основі щонайменше одного параметра для запиту, наприклад, каналу керування, операційного сценарію, тощо. 9 UA 99754 C2 5 10 15 20 25 30 35 40 45 50 55 60 Для зменшення перешкод на низхідній лінії зв'язку станція відправника може бути UE. В одному проекті заважаюча станція може бути макробазовою станцією, яка має високий рівень потужності передачі, і задана станція може бути піко- або фемтобазовою станцією, яка має низький рівень потужності передачі. В іншому проекті заважаюча станція може бути фемтобазовою станцією з обмеженим доступом, і задана станція може бути піко- або макробазовою станцією з необмеженим доступом. Для зменшення перешкод в каналі низхідної лінії зв'язку станція відправника може бути базовою станцією, заважаюча станція може бути першим UE, що не обслуговується базовою станцією, і задана станція може бути другим UE, що обслуговується базовою станцією. Станція відправника заважаюча станція і задана станція можуть також бути іншими станціями в бездротовій мережі. Фіг.8 показує проект пристрою 800 для прийому запиту на зниження перешкод. Пристрій 800 включає в себе модуль 812 для прийому запиту від станції відправника для зниження перешкод на радіоресурсах, які використовуються для каналу керування заданою станцією, і модуль 814 для зниження потужності передачі заважаючої станції на радіоресурсах для зниження перешкод на канал керування від заданої станції. Модулі з Фіг.6 та 8 можуть містити процесори, електронні пристрої, апаратні пристрої, електронні компоненти, логічні схеми, пам'яті, програмні коди, коди вбудованого мікропрограмного забезпечення тощо, або будь-яку комбінацію цього. Фіг.9 показує блок-схему базової станції/eNB та UE 120, які можуть бути одним з базової станції/eNB та одним з UE з Фіг.1. У цьому проекті базова станція 110 обладнана антенами Т з 934a по 934t, і UE 120 обладнане антенами R з 952a по 952r, де в цілому T≥1 та R≥1. У базовій станції 110, процесор 920 передачі може приймати дані для одного або більше UE від джерела 912 даних, обробляти (наприклад, кодувати, чергувати і модулювати), дані, і надавати символи даних. Процесор 920 передачі може також приймати інформацію для каналів керування і можливо запитів на зниження перешкод від контролера/процесора 940, обробляти інформацію, і надавати символи керування. Процесор 930 передачі (TX) з множиною входів, множиною виходів (MIMO) може здійснювати просторову обробку (наприклад, попереднє кодування) на символах даних, символах керування і/або експериментальних символах, якщо це застосовне, і може надавати вихідні потоки символів Т для модуляторів Т (MOD) з 932a по 932t. Кожний модулятор 932 може обробляти відповідний вихідний потік символів (наприклад, для OFDM, тощо.) для одержання вихідного демонстраційного потоку. Кожний модулятор 932 може додатково обробляти (наприклад, перетворити в аналоговий формат, посилювати, фільтрувати і перетворювати з підвищенням частоти) вихідний демонстраційний потік, щоб одержати сигнал низхідної лінії зв'язку. Сигнали Т низхідної лінії зв'язку від модуляторів з 932a по 932t можуть бути передані за допомогою Т антен з 934a по 934t, відповідно. У UE 120, антени з 952a по 952r можуть приймати сигнали низхідної лінії зв'язку від базової станції 110 і можуть надавати прийняті сигнали для демодуляторів (DEMOD) з 954a по 954r, відповідно. Кожний демодулятор 954 може приводити до необхідного вигляду (наприклад, фільтрувати, посилювати, перетворювати з пониженням частоти, і відцифровувати) відповідний прийнятий сигнал для одержання прийнятих вибірок. Кожний демодулятор 954 може додатково обробляти прийняті вибірки (наприклад, для OFDM, тощо), щоб одержати прийняті символи. Детектор 956 MIMO може одержати прийняті символи з всіх демодуляторів R з 954a по 954r, здійснювати виявлення MIMO на прийнятих символах, якщо це застосовне, і надавати виявлені символи. Процесор 958 прийому може обробляти (наприклад, демодулювати, усувати чергування і декодувати), виявлені символи, надавати декодовані дані для UE 120 до приймача 960 даних, і надавати декодовану інформацію для каналів керування і запити на зменшення перешкод контролеру/процесору 980. На висхідній лінії зв'язку, в UE 120, процесор 964 передачі може прийняти та обробити дані від джерела 962 даних та інформацію для каналів керування і можливо запити на зменшення перешкод від контролера/процесора 980. Символи від процесора 964 передачі можуть бути заздалегідь кодовані процесором 966 TX MIMO якщо це застосовно, додатково оброблені модуляторами з 954a по 954r, і передані до базової станції 110. У базовій станції 110, сигнали висхідної лінії зв'язку від UE 120 можуть бути прийняті антенами 934, оброблені демодуляторами 932, виявлені детектором 936 MIMO якщо це застосовно, і додатково оброблені процесором 938 прийому, щоб одержати дані та інформацію, відправлену UE 120. Контролери/процесор 940 та 980 можуть керувати роботою базової станції 110 та UE 120, відповідно. Процесор 940 і/або інші процесори і модулі в базовій станції 110 можуть здійснювати або керувати процесом 500 з Фіг.5, щоб запитати зменшення перешкод на висхідній лінії зв'язку, процес 700 з Фіг.7, щоб зменшити перешкоди на низхідній лінії зв'язку, і/або інші процеси для методик, описаних тут. Процесор 980 і/або інші процесори і модулі в UE 10 UA 99754 C2 5 10 15 20 25 30 35 40 45 50 55 60 120 можуть здійснювати або керувати процесом 500 з Фіг.5, щоб запитати зменшення перешкод на низхідній лінії зв'язку, процес 700 з Фіг.7, щоб зменшити перешкоди на висхідній лінії зв'язку, і/або інші процеси для методик, описаних тут. Пам'яті 942 та 982 можуть зберігати дані і програмні коди для базової станції 110 та UE 120, відповідно. Планувальник 944 може запланувати UE для передачі даних по низхідній лінії зв'язку і висхідній лінії зв'язку і може надати виділення ресурсу на запланованому UE. Фахівцям в даній галузі техніки буде зрозуміло, що інформація і сигнали можуть бути представлені, використовуючи будь-яку з множини різних технологій і методик. Наприклад, дані, команди, команди, інформація, сигнали, біти, символи і чіпи, які могли бути згадані вище в описі, можуть бути представлені напругами, електричними струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками, або будьякою їх комбінацією. Фахівцям в даній галузі техніки буде зрозуміло, що різні ілюстративні логічні блоки, модулі, схеми та етапи алгоритму, описані в зв'язку з розкритим тут винаходом, можуть бути здійснені як електронні апаратні засоби, програмне забезпечення або їх комбінація. Щоб зрозуміло ілюструвати цю взаємозамінність апаратних засобів і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми та етапи були описані вище взагалі з точки зору їх функціональних можливостей. Чи здійснені такі функціональні можливості у вигляді апаратних засобів або програмного забезпечення залежить від конкретного додатку і конструктивних обмежень, накладених на цілу систему. Фахівці в даній галузі техніки можуть здійснити описані функціональні можливості різними способами для кожного конкретного додатку, але такі варіанти здійснення не повинні бути інтерпретовані як такі, що спричиняють вихід за рамки даного винаходу. Різні ілюстративні логічні блоки, модулі та схеми, описані в зв'язку з розкритим тут винаходом, можуть бути здійснені або виконані універсальним процесором, процесором цифрових сигналів (DSP), прикладною інтегральною схемою (ASIC), програмованою користувачем вентильною матрицею (FPGA) або іншим програмованим логічним пристроєм, дискретним шлюзом або транзисторною логікою, дискретним апаратним компонентом або будьякою їх комбінацією для здійснення функцій описаних тут. Універсальний процесор може бути мікропроцесором, але як альтернатива, процесор може бути будь-яким звичайним процесором, контролером, мікроконтролером або машиною стану. Процесор може також бути здійснений як комбінація обчислювальних пристроїв, наприклад, комбінація DSP і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів разом з ядром DSP, або будь-яка інша така конфігурація. Етапи способу або алгоритму, описаного в зв'язку з розкритим тут винаходом, можуть бути втілені безпосередньо в апаратних засобах, в програмному модулі, що виконується процесором, або в їх комбінації. Програмний модуль може постійно знаходитися в RAM пам'яті, флеш-пам'яті, ROM пам'яті, EPROM пам'яті, EEPROM пам'яті, регістрах, жорсткому диску, змінному диску, CD-ROM або будь-якій іншій формі носія даних, відомого в галузі техніки. Зразковий носій даних з'єднаний з процесором таким чином, щоб процесор міг зчитувати інформацію з, записувати інформацію на носій даних. Як альтернатива, носій даних може бути невід'ємною частиною процесора. Процесор і носій даних можуть постійно знаходитися в ASIC. ASIC може знаходитися в користувацькому терміналі. Як альтернатива процесор і носій даних можуть знаходитися як дискретні компоненти в користувацькому терміналі. В одному або більше зразкових варіантах здійснення, описані функції можуть бути здійснені в апаратних засобах, програмному забезпеченні, вбудованому програмному забезпеченні або будь-якій їх комбінації. При здійсненні в програмному забезпеченні, функції можуть бути збережені на або передані як одна або більше команда або код на середовищі, що зчитується комп'ютером. Середовище, що зчитується комп'ютером, включає в себе як комп'ютерні носії даних, так і середовище зв'язку, яке включають в себе будь-які передавальні середовища, які полегшують передачу комп'ютерної програми від одного місця до іншого. Носії даних можуть бути будь-якими доступними носіями, до яких може звернутися універсальний комп'ютер або комп'ютер особливого призначення. Як приклад, а не обмеження, такі носії, що зчитуються комп'ютером, можуть включати в себе RAM, ROM, EEPROM, CD-ROM або іншу оптичну пам'ять на диску, магнітну пам'ять на диску або інші магнітні запам'ятовуючі пристрої, або будь-яке інше середовище, яке може використовуватися, щоб нести або зберігати бажані середовища коду програми в формі команд або структур даних і до якого може звернутися універсальний комп'ютер або комп'ютер спеціального призначення, або універсальний процесор або процесор спеціального призначення. Крім того, будь-яке підключення належно називають передавальною середою, що зчитується комп'ютером. Наприклад, якщо програмне забезпечення передається 11 UA 99754 C2 5 10 15 20 25 30 35 40 45 50 від веб-сайту, сервера або іншого віддаленого джерела, що використовує коаксіальний кабель, оптоволоконний кабель, виту пару, цифрову абонентську лінію (DSL), або бездротові технології, такі як інфрачервоні хвилі, радіохвилі і мікрохвилі, тоді коаксіальний кабель, оптоволоконний кабель, вита пара, DSL, або бездротові технології такі як інфрачервоні хвилі, радіохвилі та мікрохвилі попадають під визначення передавального середовища. Терміни disk та disc, що використовуються тут, включають в себе компакт-диск (CD), лазерний диск, оптичний диск, цифровий універсальний диск (DVD), гнучкий диск і Blu-ray диск, де disk звичайно відтворює дані магнітним способом, в той час як disc відтворює дані оптично з лазерами. Комбінації вищезазначеного повинні також бути включені в рамки поняття носій, що зчитується комп'ютером. Попередній опис даного винаходу наданий, щоб дати можливість будь-якому фахівцеві, кваліфікованому в даній галузі техніки, зробити або використати даний винахід. Різні модифікації до даного винаходу будуть очевидні фахівцям в даній галузі техніки, і універсальні принципи, визначені тут, можуть бути застосовані до інших змін, не відступаючи від суті або обсягу даного винаходу. Таким чином, винахід не призначений, щоб бути обмеженим прикладами і варіантами здійснення, описаними тут, але повинен відповідати найбільш широкому обсягу, сумісному з принципами і новими ознаками, розкритими тут. Посилальні позиції 100 мережа бездротового зв'язку 110 вузли В 120 користувацьке обладнання 130 контролер 500 процес відправки запиту на зменшення перешкод в мережі бездротового зв'язку 600 пристрій для відправки запиту на зменшення перешкод 612 модуль для виявлення високих перешкод на радіоресурсах 614 модуль для генерування запиту для зниження перешкод на радіоресурсах 616 модуль для відправки запиту в заважаючу станцію 618 модуль для прийому каналу керування на радіоресурсах від заданої станції 700 процес прийому запиту на зменшення перешкод в мережі бездротового зв'язку 800 пристрій для прийому запиту на зниження перешкод 812 модуль для прийому запиту від станції відправника для зниження перешкод на радіоресурсах 814 модуль для зниження потужності передачі заважаючої станції на радіоресурсах 920 процесор передачі 930 процесор передачі (ТХ) 932 демодулятор 934 антени 936 детектор МІМО 938 процесор прийому 940 контролер/процесор 942, 982 пам'ять 944 планувальник 952 антени 956 детектор МІМО 958 процесор передачі 960 приймач даних 962 джерело даних 964 процесор передачі 966 процесор TX MIMO 980 контролер/процесор ФОРМУЛА ВИНАХОДУ 55 1. Спосіб бездротового зв'язку, який включає етапи, на яких генерують за допомогою користувацького обладнання (UE) запит для зниження перешкод на радіоресурсах, які використовуються для каналу керування обслуговуючою базовою станцією, що обслуговує UE; відправляють запит у заважаючу базову станцію; і приймають в UE канал керування на радіоресурсах від обслуговуючої базової станції; і 12 UA 99754 C2 5 10 15 20 25 30 35 40 45 50 55 60 здійснюють зв'язок з обслуговуючою базовою станцією за допомогою каналу керування для зменшення перешкод для передачі даних. 2. Спосіб за п. 1, який додатково включає етап, на якому виявляють високі перешкоди на радіоресурсах, які використовуються для каналу керування обслуговуючою базовою станцією, причому запит відправляють у відповідь на виявлення високих перешкод на радіоресурсах. 3. Спосіб за п. 1, який додатково включає етап, на якому ідентифікують заважаючу базову станцію, що викликає високі перешкоди на радіоресурсах, які використовуються для каналу керування обслуговуючою базовою станцією, причому запит відправляють як одноадресне повідомлення в заважаючу базову станцію. 4. Спосіб за п. 1, в якому запит відправляють як широкомовне повідомлення в заважаючу базову станцію та інші заважаючі базові станції в межах діапазону прийому запиту. 5. Спосіб за п. 1, який додатково включає етап, на якому виявляють заважаючу базову станцію на основі пілот-сигналу низького повторного використання (LRP) або сигналу синхронізації, відправленого за допомогою заважаючої станції. 6. Спосіб за п. 1, в якому заважаюча базова станція є макробазовою станцією, яка має перший рівень потужності передачі, причому обслуговуюча базова станція є піко- або фемтобазовою станцією, яка має другий рівень потужності передачі, який нижчий, ніж перший рівень потужності передачі. 7. Спосіб за п. 1, в якому заважаюча базова станція є фемтобазовою станцією з обмеженим доступом, причому обслуговуюча базова станція є піко- або макробазовою станцією з необмеженим доступом. 8. Спосіб за п. 1, в якому генерування запиту включає етап, на якому генерують запит так, щоб він включав в себе щонайменше одне з: рівня потужності передачі запиту, цільового рівня перешкод для радіоресурсів, які використовуються для каналу керування, ідентифікації заважаючої базової станції, ідентифікації обслуговуючої базової станції, інформації, що ідентифікує канал керування або радіоресурси, тривалості, протягом якої запит є допустимим, і пріоритету запиту. 9. Спосіб за п. 1, в якому генерування запиту включає етапи, на яких генерують циклічний надлишковий код (CRC) для запиту; і додають CRC до запиту, причому CRC використовують за допомогою заважаючої базової станції для виявлення помилки в прийомі запиту. 10. Спосіб за п. 1, в якому відправка запиту включає етап, на якому багаторазово відправляють запит, для поліпшення прийому запиту за допомогою заважаючої базової станції. 11. Спосіб за п. 10, в якому багаторазова відправка запиту включає етап, на якому відправляють запит при вищій потужності передачі після кожного разу для додаткового поліпшення прийому запиту за допомогою заважаючої базової станції. 12. Спосіб за п. 1, в якому відправка запиту включає етап, на якому відправляють запит за допомогою сигналізації рівня 3. 13. Спосіб за п. 1, в якому канал керування переносить надання доступу для UE. 14. Спосіб за п. 1, в якому UE працює в неробочому режимі, причому канал керування містить щонайменше один з каналу пошукового виклику і широкомовного каналу, що переносять системну інформацію. 15. Спосіб за п. 1, в якому запит відправляють під час передачі обслуговування UE або під час роботи в приєднаному режимі за допомогою UE. 16. Спосіб за п. 1, який додатково включає етап, на якому відправляють в заважаючу базову станцію другий запит для розширення зменшення перешкод на радіоресурсах. 17. Пристрій для бездротового зв'язку, який містить щонайменше один процесор користувацького обладнання (UE), виконаний з можливістю генерування запиту для зниження перешкод на радіоресурсах, які використовуються для каналу керування обслуговуючою базовою станцією, що обслуговує UE, відправки запиту в заважаючу базову станцію, прийому каналу керування на радіоресурсах від обслуговуючої базової станції, і здійснення зв'язку з обслуговуючою базовою станцією за допомогою каналу керування для зменшення перешкод для передачі даних. 18. Пристрій за п. 17, в якому щонайменше один процесор виконаний з можливістю виявлення високих перешкод на радіоресурсах, які використовуються для каналу керування обслуговуючою базовою станцією, і відправки запиту у відповідь на виявлення високих перешкод на радіоресурсах. 19. Пристрій для бездротового зв'язку, який містить 13 UA 99754 C2 5 10 15 20 25 30 35 40 45 50 55 60 засіб, виконуваний в користувацькому обладнанні (UE), для генерування запиту для зниження перешкод на радіоресурсах, які використовуються для каналу керування обслуговуючою базовою станцією; засіб, виконуваний в UE, для відправки запиту в заважаючу базову станцію; засіб, виконуваний в UE, для прийому каналу керування на радіоресурсах від обслуговуючої базової станції; і засіб, виконуваний в UE, для здійснення зв'язку з обслуговуючою базовою станцією за допомогою каналу керування для зменшення перешкод для передачі даних. 20. Пристрій за п. 19, який додатково містить засіб для виявлення високих перешкод на радіоресурсах, які використовуються для каналу керування обслуговуючою базовою станцією, причому запит відправляється у відповідь на виявлення високих перешкод. 21. Постійний зчитуваний комп'ютером носій інформації, який містить коди, які, при виконанні комп'ютером, приписують комп'ютеру виконувати спосіб бездротового зв'язку, причому коди містять: код, виконуваний в користувацькому обладнанні (UE), для приписування комп'ютеру генерувати запит для зниження перешкод на радіоресурсах, які використовуються для каналу керування обслуговуючою базовою станцією; код, виконуваний в UE, для приписування комп'ютеру відправляти запит у заважаючу базову станцію; код, виконуваний в UE, для приписування комп'ютеру приймати канал керування на радіоресурсах від обслуговуючої базової станції; код, виконуваний в UE, для приписування комп'ютеру здійснювати зв'язок з обслуговуючою базовою станцією за допомогою каналу керування для зменшення перешкод для передачі даних. 22. Спосіб бездротового зв'язку, який включає етапи, на яких приймають в заважаючому користувацькому обладнанні (UE) від базової станції запит для зниження перешкод на радіоресурсах, які використовуються для каналу керування обслуговуючою базовою станцією; і знижують потужність передачі заважаючого UE на радіоресурсах для зниження перешкод на канал керування від обслуговуючої базової станції. 23. Спосіб за п. 22, в якому зниження потужності передачі включає етап, на якому знижують потужність передачі заважаючого UE на радіоресурсах до нижчого рівня або до нуля. 24. Спосіб за п. 22, в якому зниження потужності передачі включає етапи, на яких визначають втрати в тракті передачі від базової станції до заважаючого UE на основі прийнятого рівня потужності запиту, і визначають потужність передачі заважаючого UE для радіоресурсів на основі втрат в тракті передачі і цільового рівня перешкод для радіоресурсів. 25. Спосіб за п. 22, в якому зниження потужності передачі включає етап, на якому регулюють передачу від заважаючого UE на радіоресурсах далеко від базової станції. 26. Спосіб за п. 22, в якому зниження потужності передачі включає етап, на якому знижують потужність передачі заважаючого UE на радіоресурсах для попередньо визначеної тривалості, тривалості, вказаної запитом, або тривалості, визначеної на основі щонайменше одного параметра для запиту. 27. Спосіб за п. 22, який додатково включає етап, на якому визначають радіоресурси, які використовуються для каналу керування базовою станцією, на основі шаблону стрибкоподібного перестроювання частоти і ідентифікації базової станції. 28. Спосіб за п. 22, в якому заважаюче UE є першим UE, що не обслуговується базовою станцією. 29. Пристрій для бездротового зв'язку, який містить щонайменше один процесор в заважаючому користувацькому обладнанні (UE), виконаний з можливістю прийому від базової станції запиту для зниження перешкод на радіоресурсах, які використовуються для каналу керування базовою станцією, і зниження потужності передачі заважаючого UE на радіоресурсах для зниження перешкод на канал керування від базової станції. 30. Пристрій за п. 29, в якому щонайменше один процесор виконаний з можливістю визначення втрат в тракті передачі від базової станції до заважаючого UE на основі рівня потужності передачі і прийнятого рівня потужності запиту, і визначення потужності передачі заважаючого UE для радіоресурсів на основі втрат в тракті передачі і цільового рівня перешкод для радіоресурсів. 14 UA 99754 C2 5 10 15 20 25 30 35 40 31. Пристрій за п. 29, в якому щонайменше один процесор виконаний з можливістю зниження потужності передачі заважаючого UE на радіоресурсах для попередньо визначеної тривалості, причому тривалість вказується запитом, або тривалості, визначеної на основі щонайменше одного параметра для запиту. 32. Спосіб бездротового зв'язку, що включає етапи, на яких передають від базової станції одному або більше заважаючим користувацьким обладнанням (UE) запит для зниження перешкод на радіоресурсах, використовуваних для каналу керування одним або більше UE, що обслуговуються базовою станцією; і приймають на радіоресурсах каналу керування від одного або більше обслуговуваних UE радіоресурси, що мають знижені перешкоди від одного або більше заважаючих UE у результаті того, що заважаючі UE знижують потужність передачі на радіоресурсах у відповідь на запит. 33. Спосіб за п. 32, у яком заважаючі одне або більше UE є першим одним або більше UE, що не обслуговуються базовою станцією. 34. Пристрій для бездротового зв'язку, що містить щонайменше один процесор у базовій станції, виконаний з можливістю передачі одному або більше заважаючим користувацьким обладнанням (UE) запиту для зниження перешкод на радіоресурсах, використовуваних для каналу керування одним або більше UE, що обслуговуються базовою станцією, і прийому на радіоресурсах каналу керування від одного або більше обслуговуваних UE радіоресурсів, що мають знижені перешкоди від одного або більше заважаючих UE у результаті того, що заважаючі UE знижують потужність передачі на радіоресурсах у відповідь на запит. 35. Пристрій для бездротового зв'язку, що містить засіб, виконуваний в базовій станції, для передачі від базової станції одному або більше заважаючим користувацьким обладнанням (UE) запиту для зниження перешкод на радіоресурсах, використовуваних для каналу керування одним або більше UE, що обслуговуються базовою станцією; і засіб, виконуваний в базовій станції, для прийому на радіоресурсах каналу керування від одного або більше обслуговуваних UE радіоресурсів, що мають знижені перешкоди від одного або більше заважаючих UE у результаті того, що заважаючі UE знижують потужність передачі на радіоресурсах у відповідь на запит. 36. Постійний зчитуваний комп'ютером носій інформації, що містить коди, які, при виконанні комп'ютером, приписують комп'ютеру виконувати спосіб бездротового зв'язку, причому коди містять: код, що виконується в базовій станції, для передачі від базової станції одному або більше заважаючим користувацьким обладнанням (UE) запиту для зниження перешкод на радіоресурсах, використовуваних для каналу керування одним або більше UE, що обслуговуються базовою станцією; і код, що виконується в базовій станції, для прийому на радіоресурсах каналу керування від одного або більше обслуговуваних UE радіоресурсів, що мають знижені перешкоди від одного або більше заважаючих UE у результаті того, що заважаючі UE знижують потужність передачі на радіоресурсах у відповідь на запит. 15 UA 99754 C2 16 UA 99754 C2 17 UA 99754 C2 18 UA 99754 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 19
