Керування наданням висхідної лінії зв’язку у відповіді довільного доступу

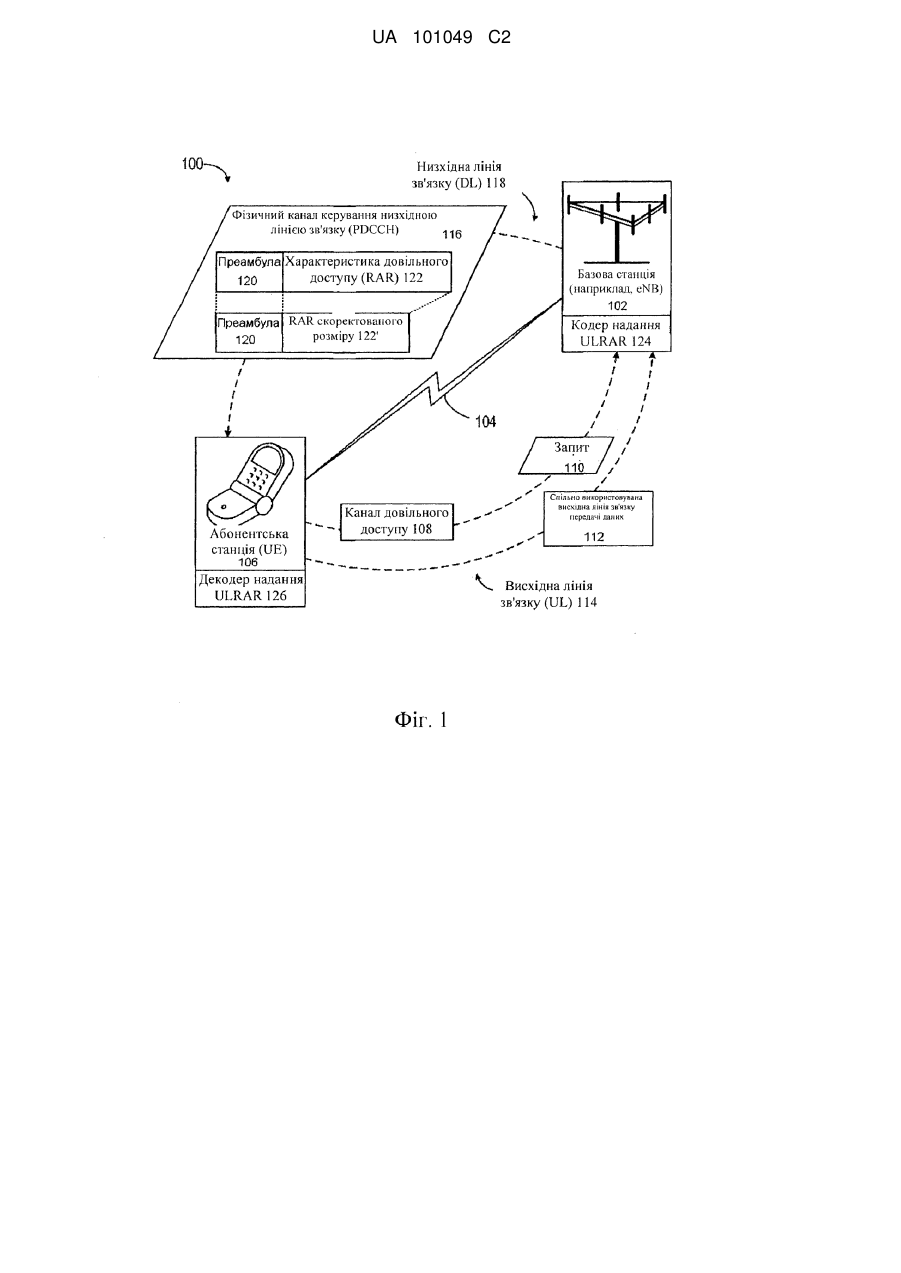

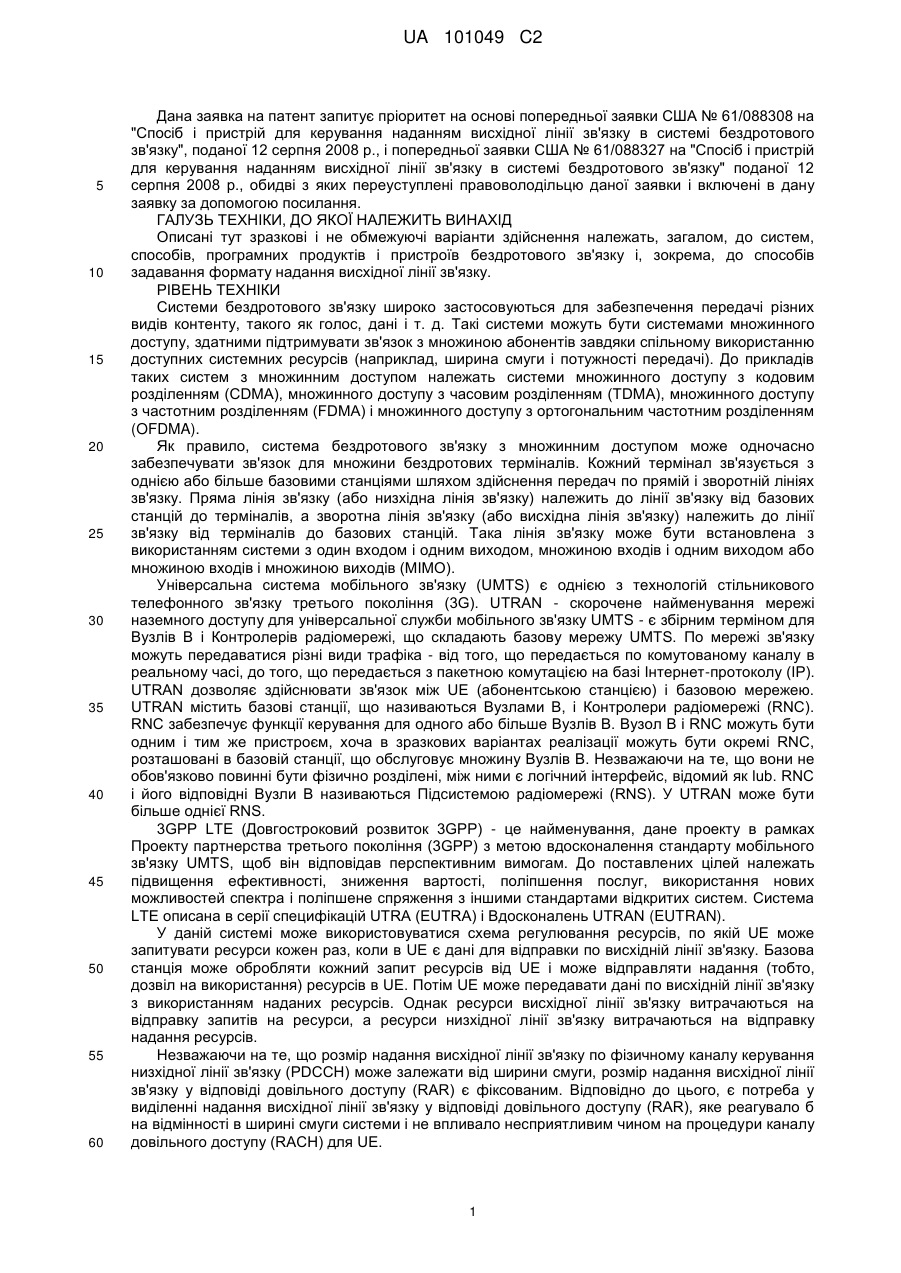

Реферат: У системі бездротового зв'язку передбачається процедура каналу довільного доступу (RACH) для абонентської станції (UE) з метою запиту доступу до каналу висхідного зв'язку. З точки зору фізичного рівня вдосконалена Базова станція (eNB) відповідає преамбулою довільного доступу і відповіддю довільного доступу (RAR) повідомлення сталої довжини, що містить, наприклад, 21 біт або 20 біт з резервним бігом для перспективного розвитку. У відповідь на наявну у RAR потребу в узгодженні змін ширини смуги системи висхідної лінії зв'язку пропонується підхід, відповідно до якого призначення зрізаних блоків ресурсів (RB) RAR кодується таким чином, що UE може інтерпретувати RAR без втрати інформації. Тим самим можуть бути реалізовані потреби в здійсненні процедур RACH і наявних ресурсів каналу. UA 101049 C2 (12) UA 101049 C2 UA 101049 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка на патент запитує пріоритет на основі попередньої заявки США № 61/088308 на "Спосіб і пристрій для керування наданням висхідної лінії зв'язку в системі бездротового зв'язку", поданої 12 серпня 2008 р., і попередньої заявки США № 61/088327 на "Спосіб і пристрій для керування наданням висхідної лінії зв'язку в системі бездротового зв'язку" поданої 12 серпня 2008 р., обидві з яких переуступлені правоволодільцю даної заявки і включені в дану заявку за допомогою посилання. ГАЛУЗЬ ТЕХНІКИ, ДО ЯКОЇ НАЛЕЖИТЬ ВИНАХІД Описані тут зразкові і не обмежуючі варіанти здійснення належать, загалом, до систем, способів, програмних продуктів і пристроїв бездротового зв'язку і, зокрема, до способів задавання формату надання висхідної лінії зв'язку. РІВЕНЬ ТЕХНІКИ Системи бездротового зв'язку широко застосовуються для забезпечення передачі різних видів контенту, такого як голос, дані і т. д. Такі системи можуть бути системами множинного доступу, здатними підтримувати зв'язок з множиною абонентів завдяки спільному використанню доступних системних ресурсів (наприклад, ширина смуги і потужності передачі). До прикладів таких систем з множинним доступом належать системи множинного доступу з кодовим розділенням (CDMA), множинного доступу з часовим розділенням (TDMA), множинного доступу з частотним розділенням (FDMA) і множинного доступу з ортогональним частотним розділенням (OFDMA). Як правило, система бездротового зв'язку з множинним доступом може одночасно забезпечувати зв'язок для множини бездротових терміналів. Кожний термінал зв'язується з однією або більше базовими станціями шляхом здійснення передач по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) належить до лінії зв'язку від базових станцій до терміналів, а зворотна лінія зв'язку (або висхідна лінія зв'язку) належить до лінії зв'язку від терміналів до базових станцій. Така лінія зв'язку може бути встановлена з використанням системи з один входом і одним виходом, множиною входів і одним виходом або множиною входів і множиною виходів (MIMO). Універсальна система мобільного зв'язку (UMTS) є однією з технологій стільникового телефонного зв'язку третього покоління (3G). UTRAN - скорочене найменування мережі наземного доступу для універсальної служби мобільного зв'язку UMTS - є збірним терміном для Вузлів В і Контролерів радіомережі, що складають базову мережу UMTS. По мережі зв'язку можуть передаватися різні види трафіка - від того, що передається по комутованому каналу в реальному часі, до того, що передається з пакетною комутацією на базі Інтернет-протоколу (IP). UTRAN дозволяє здійснювати зв'язок між UE (абонентською станцією) і базовою мережею. UTRAN містить базові станції, що називаються Вузлами В, і Контролери радіомережі (RNC). RNC забезпечує функції керування для одного або більше Вузлів В. Вузол В і RNC можуть бути одним і тим же пристроєм, хоча в зразкових варіантах реалізації можуть бути окремі RNC, розташовані в базовій станції, що обслуговує множину Вузлів В. Незважаючи на те, що вони не обов'язково повинні бути фізично розділені, між ними є логічний інтерфейс, відомий як lub. RNC і його відповідні Вузли В називаються Підсистемою радіомережі (RNS). У UTRAN може бути більше однієї RNS. 3GPP LTE (Довгостроковий розвиток 3GPP) - це найменування, дане проекту в рамках Проекту партнерства третього покоління (3GPP) з метою вдосконалення стандарту мобільного зв'язку UMTS, щоб він відповідав перспективним вимогам. До поставлених цілей належать підвищення ефективності, зниження вартості, поліпшення послуг, використання нових можливостей спектра і поліпшене спряження з іншими стандартами відкритих систем. Система LTE описана в серії специфікацій UTRA (EUTRA) іВдосконалень UTRAN (EUTRAN). У даній системі може використовуватися схема регулювання ресурсів, по якій UE може запитувати ресурси кожен раз, коли в UE є дані для відправки по висхідній лінії зв'язку. Базова станція може обробляти кожний запит ресурсів від UE і може відправляти надання (тобто, дозвіл на використання) ресурсів в UE. Потім UE може передавати дані по висхідній лінії зв'язку з використанням наданих ресурсів. Однак ресурси висхідної лінії зв'язку витрачаються на відправку запитів на ресурси, а ресурси низхідної лінії зв'язку витрачаються на відправку надання ресурсів. Незважаючи на те, що розмір надання висхідної лінії зв'язку по фізичному каналу керування низхідної лінії зв'язку (PDCCH) може залежати від ширини смуги, розмір надання висхідної лінії зв'язку у відповіді довільного доступу (RAR) є фіксованим. Відповідно до цього, є потреба у виділенні надання висхідної лінії зв'язку у відповіді довільного доступу (RAR), яке реагувало б на відмінності в ширині смуги системи і не впливало несприятливим чином на процедури каналу довільного доступу (RACH) для UE. 1 UA 101049 C2 5 10 15 20 25 30 35 40 45 50 55 60 РОЗКРИТТЯ ВИНАХОДУ Нижче представлена спрощена суть винаходу, що дає загальне представлення про ряд аспектів варіантів здійснення, що описуються. Дана суть винаходу не є всебічним оглядом всіх передбачуваних варіантів здійснення і не призначена ні для виявлення основних або найважливіших елементів, ні для обмеження об'єму вказаних варіантів здійснення. Її єдина мета полягає у викладі деяких концепцій варіантів здійснення, що описуються в спрощеному вигляді як вступ до більш докладного опису, приведеного нижче. Відповідно до одного або більше варіантів здійснення і відповідних їх описів, різні аспекти викладені застосовно до коректування (тобто, зменшення або збільшення) розміру PDCCH (фізичного каналу керування низхідної лінії зв'язку) для надання висхідної лінії зв'язку шляхом перетворення призначення блоків ресурсів (RB) відповіді довільного доступу (RAR) для надання висхідної лінії зв'язку (UL) з метою регулювання ширини смуги системи, що, проте, дозволяє фізичному рівню абонентської станції (UE) інтерпретувати всю інформацію для передачі її на високорівневу обробку. Як альтернатива або додатково, поле Схеми модуляції і кодування (MCS) може бути зменшене за допомогою обмеження модуляцій, що використовуються для посилення зрізування розміру PDCCH, виходячи з ширини смуги, або для перспективного розвитку. У одному варіанті здійснення пропонується спосіб декодування надання. Надання приймається по каналу низхідної лінії зв'язку. Виявляється частина надання, довжина якої коректувалася. Призначення блоків ресурсів декодується виходячи з числа блоків ресурсів висхідної лінії зв'язку. У іншому варіанті здійснення пропонується щонайменше один процесор для декодування надання. Перший модуль приймає надання по каналу низхідної лінії зв'язку. Другий модуль виявляє частину надання, довжина якої регулювалася. Третій модуль декодує призначення блоків ресурсів виходячи з числа блоків ресурсів висхідної лінії зв'язку. Ще в одному варіанті здійснення пропонується програмний продукт для декодування надання. Машиночитаний носій інформації містить перший набір кодів, що спонукає комп'ютер приймати надання по каналу низхідної лінії зв'язку. Другий набір кодів спонукає комп'ютер виявляти частину надання, довжина якої регулювалася. Третій набір кодів спонукає комп'ютер декодувати призначення блоків ресурсів виходячи з числа блоків ресурсів висхідної лінії зв'язку. Ще в одному варіанті здійснення пропонується пристрій для декодування надання. Пропонується засіб для прийому надання по каналу низхідної лінії зв'язку. Пропонується засіб для виявлення частини надання, довжина якої регулювалася. Пропонується засіб для декодування призначення блоків ресурсів виходячи з числа блоків ресурсів висхідної лінії зв'язку. Ще в одному варіанті здійснення пропонується пристрій для декодування надання. Приймач здійснює прийом надання по каналу низхідної лінії зв'язку. Обчислювальна платформа виявляє частину надання, довжина якої регулювалася. Обчислювальна платформа декодує призначення блоків ресурсів виходячи з числа блоків ресурсів висхідної лінії зв'язку. Ще в одному варіанті здійснення пропонується спосіб кодування надання. Визначаються число блоків ресурсів і коректування довжини, виходячи з ширини смуги системи, для надання. Призначення блоків ресурсів кодується, виходячи з числа блоків ресурсів висхідної лінії зв'язку, для досягнення певного коректування довжини. Надання передається по каналу низхідної лінії зв'язку. Ще в одному варіанті здійснення пропонується щонайменше один процесор для кодування надання. Перший модуль визначає число блоків ресурсів і коректування довжини, виходячи з ширини смуги системи, для надання. Другий модуль кодує призначення блоків ресурсів, виходячи з числа блоків ресурсів висхідної лінії зв'язку, для досягнення певного коректування довжини. Третій модуль передає надання по каналу низхідної лінії зв'язку. Ще в одному варіанті здійснення пропонується програмний продукт для кодування надання. Машиночитаний носій інформації містить перший набір кодів, що спонукає комп'ютер визначати число блоків ресурсів висхідної лінії зв'язку і коректування довжини, виходячи з ширини смуги системи, для надання. Другий набір кодів спонукає комп'ютер кодувати призначення блоків ресурсів, виходячи з числа блоків ресурсів висхідної лінії зв'язку, для досягнення певного коректування довжини. Третій набір кодів спонукає комп'ютер передавати надання по каналу низхідної лінії зв'язку. Ще в одному варіанті здійснення пропонується пристрій для кодування надання. Пропонується засіб для визначення числа блоків ресурсів висхідної лінії зв'язку і коректування довжини, виходячи з ширини смуги системи, для надання. Пропонується засіб для кодування призначення блоків ресурсів, виходячи з числа блоків ресурсів висхідної лінії зв'язку, для 2 UA 101049 C2 5 10 15 20 25 30 35 40 45 50 55 60 досягнення певного коректування довжини. Пропонується засіб для передачі надання по каналу низхідної лінії зв'язку. Ще в одному варіанті здійснення пропонується пристрій для кодування надання. Обчислювальна платформа визначає число блоків ресурсів висхідної лінії зв'язку і коректування довжини, виходячи з ширини смуги системи, для надання. Обчислювальна платформа кодує призначення блоків ресурсів, виходячи з числа блоків ресурсів висхідної лінії зв'язку, для досягнення певного коректування довжини. Передавач передає надання по каналу низхідної лінії зв'язку. Для досягнення вказаних цілей один або більше варіантів здійснення містять ознаки, повністю описані нижче і, зокрема, вказані в формулі винаходи. Деякі зразкові варіанти здійснення детально викладаються в нижченаведеному описі і прикладених кресленнях, які вказують всього лише на декілька різних способів, якими можуть бути здійснені принципи варіантів здійснення. Інші переваги і відмітні ознаки будуть зрозумілі з нижченаведеного докладного опису здійснення винаходу, при розгляді його в сукупності з кресленнями, причому описані варіанти здійснення передбачають включення всіх вказаних аспектів і їх еквівалентів. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Ознаки, суть і переваги даного винаходу будуть більш зрозумілі з нижченаведеного докладного опису разом з кресленнями, на яких однакові елементи означаються однаково, при цьому: На Фіг. 1 показана блок-схема системи зв'язку, в якій використовується кодування скоректованих (наприклад, зрізаних, розширених) базовою станцією відповідей довільного доступу (RAR) для узгодження з шириною смуги системи; На Фіг. 2 показана блок-схема зображеного на Фіг. 1 RAR скоректованого розміру, отриманого зрізуванням надання висхідної лінії зв'язку (UL); На Фіг. 3 показана блок-схема зображеного на Фіг. 1 RAR скоректованого розміру, отриманого розширенням надання висхідної лінії зв'язку (UL); На Фіг. 4 показана блок-схема системи бездротового зв'язку з множинним доступом, відповідно до одного варіанту здійснення, для відповідей довільного доступу із змінною довжиною; На Фіг. 5 показана блок-схема системи зв'язку для забезпечення відповідей довільного доступу із змінною довжиною; На Фіг. 6 показана часова діаграма способу запиту абонентською станцією (UE) ресурсів висхідної лінії зв'язку і інтерпретації відповіді довільного доступу (RAR) від вдосконаленого базового вузла (eNB); На Фіг. 7 показана блок-схема послідовності операцій способу для відповіді довільного доступу (RAR); На Фіг. 8 показана блок-схема послідовності операцій способу для зрізаної відповіді довільного доступу; На Фіг. 9 показана блок-схема абонентської станції, що містить модулі для прийому і інтерпретації зрізаних відповідей довільного доступу; і На Фіг. 10 показана блок-схема базового вузла, що містить модулі для зрізування і передачі відповідей довільного доступу. ЗДІЙСНЕННЯ ВИНАХОДУ У системі бездротового зв'язку передбачається процедура каналу довільного доступу (RACH) для абонентської станції (UE) з метою запиту доступу до каналу висхідної лінії зв'язку. З точки зору фізичного рівня, Вдосконалена базова станція (eNB) відповідає відповіддю довільного доступу (RAR), яка може включати в себе виявлену преамбулу, повідомлення сталої довжини, що містить надання висхідної лінії зв'язку, наприклад, 21 біт або 20 біт з резервним бітом для перспективного розвитку, а також інші поля, такі як випередження за часом і Часовий ідентифікатор стільникової радіомережі (C-RNTI). У відповідь на наявну потребу для RAR в узгодженні із змінами в ширині смуги системи висхідної лінії зв'язку, пропонується підхід, відповідно до якого призначення зрізаних блоків ресурсів (RB) RAR кодується таким чином, що UE може інтерпретувати RAR при будь-якій ширині смуги системи. Тим самим можуть бути реалізовані потреби в здійсненні процедур RACH і наявних ресурсів каналу. Нижче описані різні варіанти здійснення з посиланням на креслення. У нижченаведеному описі з метою пояснення викладена множина конкретних деталей, щоб забезпечити належне розуміння одного або більше варіантів здійснення. Однак можна зрозуміти, що різні варіанти здійснення можуть бути реалізовані без цих конкретних деталей. У інших випадках для забезпечення опису цих варіантів здійснення добре відомі структури і пристрої зображені у вигляді блок-схеми. 3 UA 101049 C2 5 10 15 20 25 30 35 40 45 50 55 60 Використовувані в даній заявці терміни "компонент", "модуль", "система" і т. п. належать до пов'язаної із застосуванням комп'ютера сутності - або до апаратного забезпечення, або до сукупності апаратного і програмного забезпечення, або до програмного забезпечення, або до виконуваного програмного забезпечення. Наприклад, компонент може бути, крім іншого, процесом, який здійснюється в процесорі, процесором, об'єктом, здійснимим модулем, потоком виконання, програмою і/або комп'ютером. Наприклад, як додаток, що працює на сервері, так і сервер можуть бути компонентом. Один або більше компонентів можуть знаходитися в процесі і/або потоці виконання, а компонент може бути зосереджений на одному комп'ютері і/або розосереджений по двох або більше комп'ютерах. Термін "зразковий" використовується тут для позначення такого, що служить прикладом, зразком або ілюстрацією. Будь-який аспект або конструкція, описані тут як "зразкові", не обов'язково повинні розглядатися як переважні або вигідні в порівнянні з іншими аспектами або конструкціями. Крім того, один або більше варіантів може бути реалізований у вигляді способу, пристрою або виробу з використанням стандартних методів програмування і/або проектування для створення програмного забезпечення, вбудованого програмного забезпечення, апаратного забезпечення або будь-якої їх сукупності з метою керування комп'ютером для реалізації описаних варіантів здійснення. Використовуваний тут термін "виріб" (або, аналогічно, "програмний продукт") охоплює комп'ютерну програму, доступну з будь-якого машиночитаного пристрою, несучої або носія. Наприклад, машиночитаний носій може включати в себе, в числі іншого, магнітні запам'ятовуючі пристрої (наприклад, жорсткий магнітний диск, гнучкий магнітний диск, магнітні карти), оптичні диски (наприклад, компакт-диск (CD), цифровий універсальний диск (DVD), смарт-карти і пристрої флеш-пам'яті (наприклад, карта, флешка). Крім того, потрібно розуміти, що несуча хвиля може використовуватися для перенесення комп'ютерних даних, таких як дані, що використовуються при передачі і прийомі електронної пошти або при здійсненні доступу в мережу, таку як Інтернет або локальну мережу (LAN). Звичайно, фахівці зрозуміють, що в дану конфігурацію може бути внесена множина змін в межах об'єму описаних варіантів здійснення. Різні варіанти здійснення будуть представлені з точки зору систем, які можуть містити ряд компонентів, модулів і т. п. Потрібно розуміти, що різні системи можуть містити додаткові компоненти, модулі і т. д. і/або можуть не містити всі компоненти, модулі і т. д., що обговорюються застосовно до креслень. Може також використовуватися сукупність цих підходів. Різні описані тут варіанти здійснення можуть бути реалізовані на електричних пристроях, включаючи пристрої, в яких використовуються технології сенсорних дисплеїв і/або інтерфейси на основі миші і клавіатури. До прикладів таких пристроїв належать комп'ютери (настільні і мобільні), смартфони, кишенькові персональні комп'ютери (PDA) і інші електронні пристрої, як дротові, так і бездротові. Відповідно до Фіг. 1, система зв'язку 100 базової станції, зображеної як вдосконалений базовий вузол (eNB) 102, зв'язується по бездротовій (ОТА) лінії 104 зв'язку з абонентською станцією (UE) 106. eNB 102 контролює канал довільного доступу (RACH) 108 на наявність запитів 110 від UE 106 на передачу по спільно використовуваній висхідній лінії зв'язку передачі даних 112. У відповідь на це eNB передає відповідь довільного доступу 116 спільно використовуваної низхідної лінії зв'язку (DL) 118. RAR 116, у відповідь на запит 110, містить преамбулу 120, надання висхідної лінії зв'язку і інші поля (див. вище) 122. У переважному варіанті здійснення кодер 124 надання UL RAR в eNB 102, що реагує на вибрану ширину смуги системи в UL, може зрізати дані в RAR 122 з можливістю прогнозування для формування RAR 122' скоректованого розміру, таким чином, що декодер 126 надання UL RAR в UE 106 може інтерпретувати всю інформацію по обробці верхнього рівня. Відповідно до Фіг. 2, перший приклад RAR 122' скоректованого розміру (Фіг. 1) досягається зрізуванням надання 200 висхідної лінії зв'язку (UL) з розміром, що фіксується верхнім рівнем, який постачає або споживає інформацію. Зокрема, зрізані біти 202 виключаються, щоб в зрізаного надання 204 UL залишилося повне розуміння обмежень, що використовуються при зрізанні, і при цьому одержувач може відновити надання 200 UL з фіксованим розміром. Тим самим інформація про надання UL може бути передана в смузі системи зменшеного розміру. Відповідно до Фіг. 3, другий приклад RAR 122' скоректованого розміру (Фіг. 1) досягається додаванням вставлених бітів 302 до надання 304 UL фіксованого розміру для отримання розширеного RAR 306 з розміром, прийнятним для більшої ширини смуги системи. Потрібно розуміти, що системи бездротового зв'язку широко застосовуються для забезпечення передачі різних видів контенту, такого як голос, дані і т. д. Такі системи можуть бути системами з множинним доступом, здатними підтримувати зв'язок з множиною абонентів 4 UA 101049 C2 5 10 15 20 25 30 35 40 45 50 55 завдяки спільному використанню наявних системних ресурсів (наприклад, ширина смуги і потужності передачі). До прикладів таких систем з множинним доступом належать системи множинного доступу з кодовим розділенням (CDMA), множинного доступу з часовим розділенням (TDMA), множинного доступу з частотним розділенням (FDMA), системи 3GPP LTE і систем множинного доступу з ортогональним частотним розділенням (OFDMA). Як правило, система бездротового зв'язку з множинним доступом може одночасно забезпечувати зв'язок для множини бездротових терміналів. Кожний термінал зв'язується з однією або більше базових станцій шляхом здійснення передач по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) належить до лінії зв'язку від базових станцій до терміналів, а зворотна лінія зв'язку (або висхідна лінія зв'язку) належить до лінії зв'язку від терміналів до базових станцій. Така лінія зв'язку може бути встановлена через систему з одним входом і одним виходом, з одним входом і множиною виходів і з множиною входів і множиною виходів (MIMO). У системі MIMO для передачі даних використовується множина (N T) передавальних антен і множина (NR) приймальних антен. Канал MIMO, що утворюється NT передавальними і NR приймальними антенами, може бути розділений на N S незалежних каналів, які називаються також просторовими каналами, де NS≤min{NT, NR}. Кожен з NS незалежних каналів відповідає деякому "вимірюванню". При використанні додаткового числа вимірювань, що створюються множиною передавальних і приймальних антен, в системі MIMO можуть забезпечуватися поліпшені характеристики (наприклад, вища пропускна здатність і/або вища надійність). Система MIMO підтримує системи дуплексного зв'язку з часовим розділенням (TDD) і дуплексного зв'язку з частотним розділенням (FDD). У системі TDD, передачі по прямій і зворотній лініях зв'язку здійснюються в одній і тій же зоні частот, внаслідок чого принцип взаємності дозволяє встановити відмінність прямої лінії зв'язку від зворотної. Це дозволяє точці доступу вилучати вигоду в коефіцієнті посилення антени по прямій лінії зв'язку, коли в точці доступу є множина антен. На Фіг. 4 зображена система бездротового зв'язку з множинним доступом відповідно до одного варіанту здійснення. Точка 350 доступу (АР) містить множину груп антен, причому одна з груп містить антени 354 і 356, іншу - 358 і 360, а додаткова група містить антени 362 і 364. На Фіг. 4 для кожної групи антен показані тільки дві антени, однак для кожної групи антен може використовуватися більша або менша кількість антен. Термінал 366 доступу (АТ) здійснює зв'язок з антенами 362 і 364, причому антени 362 і 364 передають інформацію на термінал 366 доступу по прямій лінії 370 зв'язку, і приймають інформацію з термінала 366 доступу по зворотній лінії 368 зв'язку. Термінал доступу 372 здійснює зв'язок з антенами 356 і 358, причому антени 356 і 358 передають інформацію на термінал доступу 372 по прямій лінії зв'язку 376 і приймають інформацію з термінала доступу 372 по зворотній лінії зв'язку 374. У системі FDD лінії зв'язку 368, 370, 374 і 376 можуть використати для зв'язку різні частоти. Наприклад, пряма лінія 370 зв'язку може використати частоту, відмінну від частоти, що використовується зворотною лінією 368 зв'язку. Кожна група антен і/або зона, в якій за допомогою них передбачається здійснення зв'язку, часто називається сектором точки 350 доступу. У даному варіанті здійснення кожна з груп антен призначена для зв'язку з терміналами доступу 366, 372 в секторі із зон, що обслуговуються точкою 350 доступу. При здійсненні зв'язку по прямих лініях зв'язку 370 і 376, передавальні антени точки 350 доступу використовують формування діаграми спрямованості з метою поліпшення відношення сигнал-шум прямих ліній зв'язку для різних терміналів доступу 366 і 374. Крім того, точка доступу, що використовує формування діаграми спрямованості для здійснення передачі на термінали доступу, безладно розкидані по її зоні обслуговування, створює менше перешкод для терміналів доступу в сусідніх стільниках, ніж точка доступу, що здійснює передачу на всі свої термінали доступу через єдину антену. Точкою 350 доступу може бути стаціонарна станція, яка використовується для зв'язку з терміналами і може також називатися точкою доступу, Вузлом В або будь-яким іншим терміном. Термінал 366, 372 доступу може також називатися абонентською станцією (UE), пристроєм бездротового зв'язку, терміналом, терміналом доступу або яким-небудь іншим терміном. На Фіг. 5 показана блок-схема варіанту здійснення передавальної системи 410 (відомої також як точка доступу) і приймальної системи 450 (відомої також як термінал доступу) в MIMO системі 400. У передавальній системі 410 інформація про трафік по ряду інформаційних потоків передається з джерела 412 даних на процесор 414 даних (ТХ), що передаються. У одному варіанті здійснення кожний інформаційний потік передається через відповідну передавальну антену. Процесор 414 ТХ даних здійснює форматування, кодування і 5 UA 101049 C2 5 10 15 20 25 30 35 40 45 50 55 60 перемежовування даних трафіка для кожного інформаційного потоку на основі спеціальної схеми кодування, вибраної для цього інформаційного потоку для передачі кодованої інформації. Кодована інформація по кожному інформаційному потоку може бути об'єднана з пілотною інформацією з використанням методів OFDM. Пілотна інформація це, як правило, відома комбінація даних, яка обробляється відомим способом, і може використовуватися в приймальній системі для оцінки характеристики каналу. Потім, об'єднана пілотна і кодована інформація в кожному інформаційному потоку модулюється (тобто, посимвольно перетворюється) на основі конкретного способу модуляції (наприклад, двопозиційної фазової маніпуляції (BPSK), квадратурної фазової маніпуляції (QPSK), багаторазової фазової маніпуляції (M-PSK) або багаторівневої квадратурної амплітудної модуляції (M-QAM)), вибираної для цього інформаційного потоку, з метою передачі символів модуляції. Швидкість передачі, кодування і модуляція даних для кожного інформаційного потоку можуть визначатися командами, що виконуються процесором 430. Потім символи модуляції у всіх інформаційних потоках передаються на ТХ MIMO-процесор 420, який може далі обробляти символи модуляції (наприклад, для OFDM). Потім MIMOпроцесор 420 ТХ даних передає NT потоків символів модуляції на NT передавачів (TMTR) 422а 422t. У деяких варіантах здійснення MIMO-процесор 420 ТХ даних застосовує вагові коефіцієнти формування діаграми спрямованості до символів інформаційних потоків і до антени, з якої здійснюється передача символу. Кожний з передавачів 422 приймає і обробляє відповідний потік символів для передачі одного або більше аналогових сигналів, а потім нормує (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) ці аналогові сигнали для отримання модульованого сигналу, прийнятного для передачі по каналу MIMO. Потім NT модульованих сигналів з передавачів 422а - 422t передаються з NT антен 424а - 424t відповідно. У приймальній системі 450 модульовані сигнали, що передаються, приймаються N R антенами 452а - 452r, а прийнятий сигнал з кожною з антен 452 передається на відповідний приймач (RCVR) 454а - 454r. Кожний з приймачів 454 нормує (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний прийнятий сигнал, оцифровує нормований сигнал для отримання дискретних значень, а потім обробляє ці дискретні значення для отримання відповідного "прийнятого" потоку символів. Далі процесор 460 RX даних приймає і обробляє N R прийнятих потоків символів з NR приймачів 454 на основі методу обробки конкретного процесора для отримання N T "виявлених" потоків символів. Потім процесор 460 RX даних здійснює демодуляцію, обернене перемежовування і декодування кожного виявленого потоку символів для відновлення даних про трафік по даному інформаційному потоку. Обробка за допомогою процесора 460 RX даних є комплементарною до обробки, що виконується MIMO-процесором 420 ТХ даних і процесором 414 ТХ даних в передавальній системі 410. Процесор 470 періодично встановлює, яку матрицю попереднього кодування використати (обговорюється нижче). Процесор 470 формує повідомлення зворотної лінії зв'язку, що містить блок індексу матриці і блок оцінного значення. Повідомлення зворотної лінії зв'язку може містити різного роду інформацію про канал і/або прийнятий інформаційний потік. Потім повідомлення зворотної лінії зв'язку обробляється процесором 438 ТХ даних, який також приймає дані про трафік по ряду інформаційних потоків від джерела 436 даних, модулюється модулятором 480, нормується передавачами 454а - 454r і передається назад в передавальну систему 410. У передавальній системі 410 модульовані сигнали з приймальної системи 450 приймаються антенами 424, нормуються приймачами 422, демодулюються демодулятором 440 і обробляються процесором 442 RX даних для виділення повідомлення зворотної лінії зв'язку, що передається приймальною системою 450. Потім процесор 430 встановлює, яку матрицю попереднього кодування використати для визначення вагових коефіцієнтів формування діаграми спрямованості, а потім обробляє виділене повідомлення. У одному варіанті здійснення логічні канали діляться на канали керування і канали трафіка. Логічні канали керування містять широкомовний канал керування (BCCH), який є каналом DL для широкомовної передачі інформації керування системою, канал керування пейджингом (PCCH), який є каналом DL, що передає пейджингову інформацію, і канал керування багатоадресною передачею (MCCH), який є каналом DL типу "точка-багатоточка", що використовується для передачі інформації планування і керування Послуги мультимедійного багатоадресного широкомовлення (MBMS) для одного або декількох каналів багатоадресної передачі даних (MTCH). Як правило, після встановлення з'єднання RRC, даний канал використовується тільки UE, які приймають MBMS (Примітка: раніше MCCH+MSCH). Виділений 6 UA 101049 C2 5 10 15 20 25 30 35 40 45 50 55 60 канал керування (DCCH) є двостороннім каналом типу "точка-точка", який передає спеціальну інформацію керування і використовується UE, що мають з'єднання RRC. У одному варіанті здійснення Логічні канали трафіка включають в себе Індивідуальний канал трафіка (DTCH), який є двостороннім каналом типу "точка-точка", виділеним для одного UE, для передачі користувацької інформації. Крім того, сюди входить Канал багатоадресної передачі даних (MTCH) для каналу DL типу "точка-багатоточка", для передачі інформації трафіка. У одному варіанті здійснення Транспортні канали діляться на DL і UL. Транспортні канали DL включають транспортний широкомовний канал (BCH), спільно використовуваний канал передачі даних низхідної лінії зв'язку (DL-SDCH) і транспортний пейджинговий канал (PCH), причому PCH використовується для забезпечення енергозбереження UE (мережею здійснюється індикація циклу переривчастого прийому (DRX) для UE), що транслюються по всьому стільнику і відображаються на ресурси фізичного рівня (PHY), які можуть використовуватися для інших каналів керування і трафіка. Транспортні канали UL включають канал довільного доступу (RACH), канал запиту (REQCH), спільно використовуваний канал передачі даних висхідної лінії зв'язку (UL-SDCH) і множину фізичних каналів (PHY). Канали PHY включають в себе сукупність каналів DL і каналів UL. Канали PHY DL включають в себе: загальний пілотний канал (CPICH), канал синхронізації (SCH), загальний канал керування (CCCH), загальний канал керування DL (SDCCH), канал керування багатоадресної передачею (MCCH), спільно використовуваний канал виділення ресурсів UL (SUACH), канал квітирування (ACKCH), спільно використовуваний фізичний канал передачі даних DL (DL-PSDCH), канал керування потужністю UL (UPCCH), канал індикації пейджинга (PICH) і канал індикації навантаження (LICH). Канали PHY UL включають в себе: фізичний канал довільного доступу (PRACH), канал індикації якості каналу (CQICH), канал квітирування (ACKCH), канал індикації підгрупи антен (ASICH), спільно використовуваний канал запиту (SREQCH), спільно використовуваний фізичний канал передачі даних UL (UL-PSDCH) і Широкосмуговий пілотний канал (BPICH). Відповідно до Фіг. 6, методологія 600 передбачає абонентську станцію (UE) 602, здатну запитувати ресурси висхідної лінії зв'язку і інтерпретувати відповідь довільного доступу (RAR) від вдосконаленого Базового вузла (eNB) 604. RAR може мати фіксовану довжину, незалежно від ширини смуги системи і, проте, не втрачати інформацію. Для цього призначення блоків ресурсів для даної ширини смуги системи висхідної лінії зв'язку розширяється або звужується з метою відповідності RAR. UE 602 визначає необхідне число блоків ресурсів висхідної лінії зв'язку (NRBUL) (етап 610) і використовує процедуру каналу довільного доступу (RACH) для виконання запиту в eNB (етап 612). Фізичний рівень L1 eNB 604 приймає відповідь довільного доступу (RAR) фіксованої довжини з верхнього рівня (етап 614). Визначається, якої довжини потрібно виконувати коректування для узгодження ширини смуги системи (етап 616). Виконується коректування довжини для узгодження з шириною смуги системи, наприклад, з розширенням/зрізуванням призначення блоків ресурсів (RB). Таке коректування здійснюється на основі числа блоків ресурсів висхідної лінії зв'язку, щоб інформація не була втрачена (етап 618). RAR скоректованої довжини передається в UE 602 (етап 620). UE 602 детектує RAR скоректованої довжини, і в прикладі здійснення, виявляє скоректовану довжину призначення RB (етап 622). Виходячи з інформації про число блоків ресурсів висхідної лінії зв'язку, може бути визначений вихідний RAR фіксованого розміру (етап 624). L1 передає на свій верхній рівень призначення блоків ресурсів фіксованого розміру (етап 626). У одному варіанті здійснення пропонується зображена на Фіг. 7 методологія 900 для відповіді довільного доступу. Обробка верхнім рівнем RAR вказує на 20-бітове надання висхідної лінії зв'язку, що містить наступне: Прапор стрибкоподібної зміни частоти - 1 біт; Призначення блоків ресурсів фіксованого розміру - 10 біт; Зрізана схема модуляції і кодування - 4 біта; Повне регулювання потужності (ТРС) для запланованої спільно використовуваної фізичної висхідної лінії зв'язку (PUSCH) - 3 біта; Затримка в UL-1 біт; і Запит індикатора якості каналу (CQI) - 1 біт (етап 902). u ul За умови, що Nrb - число блоків ресурсів висхідної лінії зв'язку, якщо Nrb ≤ 32, то виконується зрізування призначення блоків ресурсів фіксованого розміру до його b молодших ul ul бітів, де b = верхнє значення log2((Nrb * Nrb +1)/2) (етап 904). Далі здійснюється інтерпретація зрізаного призначення блоків ресурсів відповідно до правил для звичайного надання фізичного каналу керування низхідної лінії зв'язку (PDCCH) (етап 906). 7 UA 101049 C2 ul 5 10 15 20 25 Якщо Nrb >32, то виконується конкатенація b бітів зі встановленим на "0" значенням, як старших бітів, з призначенням блоків ресурсів фіксованого розміру, де b = верхнє значення ul ul log2((Nrb *Nrb +1)/2)-10 (етап 908). Далі здійснюється інтерпретація розширеного призначення блоків ресурсів відповідно до правил для звичайного надання PDCCH. У одному аспекті, спосіб інтерпретації призначення блоків ресурсів фіксованого розміру ul передбачає, що якщо Nrb >32, то використовуються 9 молодших бітів для інтерпретації їх як в ul системі з частотою 5 МГц (Nrb =25). Старший біт вказує, чи починається 9-бітове надання (див. вище) в RB=0 або в RB=32 (етап 910). UE встановлює 5-бітову схему модуляції і кодування і надлишкову версію IMCS за допомогою конкатенації "0" як старшого біта з прийнятою 4-бітовою зрізаною схемою модуляції і кодування (MCS) (етап 912). При прийомі надання висхідної лінії зв'язку у відповіді довільного доступу, може здійснюватися індикація нової передачі у верхні рівні (етап 914). На Фіг. 8 зображена методологія 1000 для зрізаної відповіді довільного доступу. При виділеннях ресурсів 2-го типу інформація про виділення ресурсів вказує запланованому UE на набір виділених безперервно локалізованих віртуальних блоків ресурсів (VRB) або ж, навпаки, розподілених віртуальних блоків ресурсів, в залежності від встановлення 1-бітового прапора, що передається по відповідному PDCCH (етап 1002). Виділення локалізованих VRB для UE варіюються від одного VRB до максимального числа VRB, що перекривають ширину смуги dl системи. Виділення розподілених VRB для UE варіюються від одного VRB до Nrb VRB, якщо dl dl Nrb становить 6-49, і варіюються від одного VRB до 16, якщо Nrb становить 50-110 (блок 1004). Поле виділення ресурсів 2-го типу складається із значення індикації ресурсів (RIV), що відповідає початковому блоку ресурсів (RBstar), і довжини, в одиницях виділених безперервно блоків ресурсів (LCRBs) (етап 1006). На етапі 1008 значення індикації ресурсів визначається таким чином:   DL якщо L CRBs  1  NRB / 2 , тоді RIV  NDL (L CRBs RB  1)  RB start , інакше RIV  NDL (NDL  L CRBs  1)  (NDL  1  RB start ) . RB RB RB 30 35 40 У іншому аспекті, на етапі 1010 верхні рівні обробляють відповідь довільного доступу, і передають на фізичний рівень наступну інформацію: Прапор стрибкоподібної зміни частоти - 1 біт; Призначення блоків ресурсів фіксованого розміру - 10 біт; Зрізана схема модуляції і кодування - 4 біта; Команда ТРС для запланованого PUSCH-3 біта; Затримка в UL-1 біт; і Запит CQI-1 біт. Відносно надання UL, що відповідає відповіді довільного доступу, поле призначення блоків ресурсів фіксованого розміру інтерпретується таким чином: UL NRB  44 , то здійснюється зрізування призначення блоків ресурсів фіксованого розміру до його b  45 UL UL  молодших бітів, де b  log2 (NRB  (NRB  1) / 2 , і інтерпретація зрізаного призначення блоків ресурсів відповідно до правил для звичайної інформації керування низхідною лінією зв'язку (DCI) 0-го формату (етап 1012), інакше, здійснюється попереднє додавання b бітів зі встановленими на "0" значеннями до  50 55 UL UL  призначення блоків ресурсів фіксованого розміру, де b  ( log2 (NRB  (NRB  1) / 2  10) , і інтерпретація розширеного призначення блоків ресурсів відповідно до правил для DCI 0-го формату (етап 1014), кінець , поле зрізаної схеми модуляції і кодування інтерпретується таким чином, що схема модуляції і кодування, що відповідає наданню відповіді довільного доступу, визначається по індексах MCS 0 15 (етап 1016). Відповідно до Фіг. 9, термінал 1100 доступу (наприклад, абонентська станція) містить обчислювальну платформу 1102, яка передбачає засіб, що змушує комп'ютер декодувати призначення блоків ресурсів фіксованого розміру, кодоване для обмеженої ширини смуги 8 UA 101049 C2 5 10 15 20 25 30 35 40 45 50 55 60 системи, і прийняте від базового вузла (Фіг. 12). Зокрема, обчислювальна платформа 1102 включає в себе набори команд або кодів (модулі) 1104-1112, що виконуються процесором 1114, який також керує передачею і прийомом за допомогою приймача-передавача ("Tx/Rx") 1116. Зокрема, передбачений засіб (модуль) 1104 для передачі запиту каналу довільного доступу на доступ до каналу висхідного зв'язку. Передбачений засіб (модуль) 1106 для прийому відповіді довільного доступу по каналу керування низхідної лінії зв'язку. Передбачений засіб (модуль) 1108 для виявлення призначення блоків ресурсів скоректованої довжини, довжина якого коректувалася для узгодження з шириною смуги системи. Передбачений засіб (модуль) 1110 для декодування призначення блоків ресурсів з довжиною, основаною на числі блоків ресурсів висхідної лінії зв'язку. Передбачений засіб (модуль) 1112 для декодування зрізаної Схеми модуляції і кодування (MCS) з 4 біт до вихідних 5 біт. Відповідно до Фіг. 10, вдосконалений базовий вузол (eNB) 1200 містить обчислювальну платформу 1202, яка передбачає засіб, що спонукає комп'ютер кодувати відповідь довільного доступу фіксованого розміру, кодовану для обмеженої ширини смуги системи. Зокрема, обчислювальна платформа 1202 включає в себе набори команд або кодів (модулі) 1204-1213, що виконуються процесором 1214, який також керує передачею і прийомом за допомогою приймача-передавача ("Tx/Rx") 1216. Зокрема, передбачений засіб (модуль) 1204 для передачі запиту каналу довільного доступу на доступ до каналу висхідного зв'язку. Передбачений засіб (модуль) 1206 для визначення числа блоків ресурсів висхідної лінії зв'язку і ширини смуги системи. Передбачений засіб (модуль) 1208 для визначення відповіді довільного доступу фіксованого розміру. Передбачений засіб (модуль) 1210 для кодування частини відповіді довільного доступу фіксованого розміру на основі числа блоків ресурсів висхідної лінії зв'язку з довжиною, основаною на ширині смуги системи. Передбачений засіб (модуль) 1212 для передачі відповіді довільного доступу скоректованої довжини по каналу низхідної лінії зв'язку. Передбачений засіб (модуль) 1213 для кодування вихідної Схеми модуляції і кодування (MCS) з 5 біт до зрізаних 4 біт. Представлений вище опис містить приклади різних варіантів здійснення винаходу. Звичайно, неможливо описати всі можливі комбінації компонентів або методів з метою опису різних варіантів здійснення, але фахівець може зрозуміти, що можлива множина додаткових комбінацій і перетворень. Відповідно до цього приведений опис охоплює всі такі варіанти, що знаходяться в межах суті і об'єму прикладеної формули винаходу. Зокрема і відносно різних функцій, що виконуються описаними вище компонентами, пристроями, ланцюгами, системами і т. п., терміни (включаючи посилання на "засіб для"), що використовуються для опису таких компонентів, якщо протилежне не вказано окремо, відповідають будь-якому компоненту, який виконує задану функцію описаного компонента (наприклад, функціональному еквіваленту), навіть структурно не еквівалентному розкритій структурі, яка виконує дану функцію в показаних прикладах здійснення. У цьому відношенні потрібно також розуміти, що різні варіанти здійснення включають в себе систему, а також машиночитаний носій, що містить команди, які виконуються комп'ютером для реалізації дій і/або подій різних описаних способів. Крім того, хоча конкретна ознака могла бути описана застосовно до однієї з декількох реалізацій, така ознака може бути об'єднана з одним або більше інших ознак інших реалізацій, які можуть бути бажані і переважні для будь-якого заданого або конкретного застосування. У тих випадках, коли терміни "містить" і "що містить" і їх варіанти використовуються або в докладному описі, або в формулі винаходу, дані терміни є охоплюючим аналогічно терміну "той, що включає в себе". Крім того, термін "або" при використанні його або в докладному описі, або в формулі винаходу означає "невиключаюче або". Крім того, як буде зрозуміло, різні частини описаних систем і способів можуть включати в себе або складатися із основаних на штучному інтелекті, машинному навчанні, знаннях або правилах компонентів, субкомпонентів, процесів, засобів, методик або механізмів (наприклад, підтримувати векторні обчислювальні машини, нейронні мережі, експертні системи, Байєсівські мережі довіри, нечітку логіку, підсистеми спільної обробки даних, класифікатори, …). Такі компоненти, крім іншого, можуть автоматизувати деякі механізми або процеси, що виконуються при цьому, щоб зробити частини систем і способів більш адаптивними, а також ефективними і інтелектуальними. Як приклад, а не обмеження, вдосконалена RAN (наприклад, точка доступу, eNodeB) може припускати або передбачати, коли використовувалося робастне або розширене контрольне поле. Беручи до уваги описані вище приклади систем, методології, які можуть бути реалізовані відповідно до описаного об'єкта винаходу, описані з посиланням на декілька блок-схем. Хоча для простоти пояснення методології показані і описані у вигляді послідовності блоків (дій), 9 UA 101049 C2 5 10 15 20 25 30 35 40 45 50 55 потрібно розуміти, що об'єкт винаходу, який заявляється, не обмежується порядком блоків, оскільки деякі блоки можуть розташовуватися в порядку, відмінному від показаного і описаного в даному винаході, і/або одночасно з іншими блоками. Більше того, для реалізації описаних тут методологій можуть бути потрібні не всі блоки. Крім того, потрібно також розуміти, що описані тут методології можуть зберігатися на деякому виробі для полегшення транспортування таких методологій і перенесення їх в комп'ютери. Використовуваний при цьому термін "виріб" охоплює комп'ютерну програму, доступ до якої може здійснюватися з будь-якого машиночитаного пристрою, несучого сигналу або носія. Потрібно розуміти, що будь-який патент, публікація або інший матеріал, що містить опис винаходу, повністю або частково, який вважається включеним сюди у вигляді посилання, включається тільки за умови, що включений матеріал не суперечить наявним визначенням, твердженням або іншим матеріалам, що містять опис винаходу, викладеним в даному винаході. У зв'язку з цим і в тих випадках, коли це необхідно, винахід, викладений вище в прямій формі, відміняє будь-які суперечливі матеріали, включені за допомогою посилання. Будь-який матеріал або його частина, який вважається включеним за допомогою посилання, але який суперечить наявним визначенням, твердженням або іншим матеріалам, що містять опис винаходу, викладеним тут, буде включатися тільки за умови, що між вказаним включеним матеріалом і наявним матеріалом, що містить опис винаходу, не виникають конфлікти. ФОРМУЛА ВИНАХОДУ 1. Спосіб декодування надання, що включає в себе: прийом надання по каналу низхідної лінії зв'язку, причому довжина частини надання була скоригована; і інтерпретацію призначення блоків ресурсів цієї частини надання, причому інтерпретація UL призначення блоків ресурсів основана на числі блоків (NRB ) ресурсів висхідної лінії зв'язку. 2. Спосіб за п. 1, який додатково включає в себе виявлення частини надання зі скоректованою довжиною, що містить зрізане або розширене призначення блоків ресурсів відповідно до ширини смуги системи. 3. Спосіб за п. 2, який додатково включає в себе інтерпретацію призначення блоків ресурсів шляхом: ul визначення, чи є Nrb 32, і зрізування у цьому разі призначення блоків ресурсів фіксованого ul ul розміру до його b молодших бітів, де b = верхнє значення log2((Nrb *Nrb +1)/2); i інтерпретації такого зрізаного призначення блоків ресурсів відповідно до правил для звичайного надання фізичного каналу керування низхідної лінії зв'язку (PDCCH). 4. Спосіб за п. 3, який додатково включає в себе інтерпретацію призначення блоків ресурсів шляхом: ul визначення, чи є Nrb >32, і конкатенації у цьому разі b бітів зі встановленим на "0" значенням, як старших бітів, з призначенням блоків ресурсів фіксованого розміру, де b = верхнє значення ul ul log2((Nrb *Nrb +1)/2)-10; і інтерпретації розширеного призначення блоків ресурсів відповідно до правил для звичайного надання PDCCH. 5. Спосіб за п. 1, який додатково включає в себе інтерпретацію додаткового зрізування надання шляхом виявлення на фізичному рівні вказівки на те, що запитана нова передача при прийомі надання висхідної лінії зв'язку у відповіді довільного доступу (RAR). 6. Спосіб за п. 5, який додатково включає в себе виявлення на фізичному рівні того, що нова передача запитана при прийомі надання висхідної лінії зв'язку в RAR. 7. Спосіб за п. 1, який додатково включає в себе інтерпретацію надання зі скоректованою довжиною, щоб відповідати вимогам формату фіксованого розміру з 1-бітового прапора стрибкоподібної зміни частоти, 10-бітового призначення блоків ресурсів фіксованого розміру, 5бітової схеми модуляції і кодування, 4-бітового повного регулювання потужності для запланованої фізичної висхідної лінії зв'язку (PUSCH), 1-бітової затримки висхідної лінії зв'язку і 1-бітового запиту індикатора якості каналу (CQI). 8. Спосіб за п. 1, який додатково включає в себе інтерпретацію призначення блоків ресурсів шляхом: у відповідь на визначення того, що N RB  44 , інтерпретації призначення блоків ресурсів UL     фіксованого розміру, як зрізаного до його b молодших бітів, де b  log 2 ( N RB  N RB  1 / 2 , UL UL причому зрізане призначення блоків ресурсів інтерпретується відповідно до правил для звичайної інформації керування низхідної лінії зв'язку (DCI) 0-го формату; і 10 UA 101049 C2 у відповідь на визначення того, що N RB  44 , інтерпретації призначення блоків ресурсів фіксованого розміру, як розширеного із заздалегідь доданими b бітами зі встановленим на "0" UL значенням, 5 10 15 20 25 30 35 40 45 50 55 де     UL UL b  log 2 ( N RB  N RB  1 / 2  10 , причому інтерпретація розширеного призначення блоків ресурсів виконується відповідно до правил для звичайного DCI 0-го формату. 9. Спосіб за п. 1, який додатково включає в себе інтерпретацію зрізаної схеми модуляції і кодування (MCS), як індексів 0-15, з пропуском максимальної модуляції. 10. Процесор для декодування надання, що містить: перший модуль для прийому надання по низхідній лінії зв'язку, причому довжина частини надання була скоректована; і другий модуль для інтерпретації призначення блоків ресурсів цієї частини надання, причому UL інтерпретація призначення блоків ресурсів основана на числі блоків (NRB ) ресурсів висхідної лінії зв'язку. 11. Машиночитаний носій інформації, що містить збережені на ньому комп'ютерні коди для декодування надання, що містять: перший набір кодів, що спонукає комп'ютер приймати надання по каналу низхідної лінії зв'язку, причому довжина частини надання була скорегована; і другий набір кодів, що спонукає комп’ютер інтерпретувати призначення блоків ресурсів цієї частини призначення, причому інтерпретація призначення блоків ресурсів основана на числі UL блоків (NRB ) ресурсів висхідної лінії зв'язку. 12. Пристрій для декодування надання, що містить: засоби для прийому надання по каналу низхідної лінії зв'язку, причому довжина частини надання була скоректована; і засоби для інтерпретації призначення блоків ресурсів цієї частини надання, причому UL інтерпретація призначення блоків ресурсів основана на числі блоків (NRB ) ресурсів висхідної лінії зв'язку. 13. Пристрій для декодування надання, що містить: приймач для прийому надання по каналу низхідної лінії зв'язку, причому довжина частини надання була скоректована; і обчислювальну платформу для інтерпретації призначення блоків ресурсів цієї частини надання, UL причому інтерпретація призначення блоків ресурсів основана на числі блоків (NRB ) ресурсів висхідної лінії зв'язку. 14. Пристрій за п. 13, що додатково містить обчислювальну платформу для виявлення частини надання зі скоректованою довжиною, що містить зрізане або розширене призначення блоків ресурсів відповідно до ширини смуги системи. 15. Пристрій за п. 14, в якому обчислювальна платформа додатково виконана з можливістю інтерпретації призначення блоків ресурсів шляхом: ul визначення, чи є Nrb 32, і зрізування у цьому разі призначення блоків ресурсів до його b ul ul молодших бітів, де b = верхнє значення log2((Nrb *Nrb +1)/2); і інтерпретації зрізаного призначення блоків ресурсів відповідно до правил для звичайного надання фізичного каналу керування низхідної лінії зв'язку (PDCCH). 16. Пристрій за п. 15, в якому обчислювальна платформа додатково виконана з можливістю інтерпретації призначення блоків ресурсів шляхом: ul визначення, чи є Nrb >32, і конкатенації у цьому разі b бітів зі встановленим на "0" значенням, як ul ul старших бітів, з призначенням блоків ресурсів, де b = верхнє значення log2((Nrb *Nrb +1)/2)-10; і інтерпретації розширеного призначення блоків ресурсів відповідно до правил для звичайного надання PDCCH. 17. Пристрій за п. 13, в якому обчислювальна платформа додатково виконана з можливістю інтерпретації додаткового зрізування надання шляхом виявлення на фізичному рівні вказівки на те, що запитана нова передача при прийомі надання висхідної лінії зв'язку у відповіді довільного доступу (RAR). 18. Пристрій за п. 17, в якому обчислювальна платформа додатково виконана з можливістю виявлення на фізичному рівні того, що запитана нова передача при отриманні надання висхідної лінії зв'язку в RAR. 19. Пристрій за п. 13, в якому обчислювальна платформа додатково виконана з можливістю інтерпретації надання із скоректованою довжиною, щоб задовольнити вимоги формату з 1бітового прапора стрибкоподібної зміни частоти, 10-бітового призначення блоків ресурсів, 5бітової схеми модуляції і кодування, 4-бітового повного регулювання потужності для 11 UA 101049 C2 запланованої фізичної висхідної лінії зв'язку (PUSCH), 1-бітової затримки висхідної лінії зв'язку і 1-бітового запиту індикатора якості каналу (CQI). 20. Пристрій за п. 13, в якому додатково: обчислювальна платформа виконана з можливістю інтерпретації, у відповідь на визначення 5 того, що N RB  44 , призначення блоків ресурсів, як зрізаного до його b молодших бітів, де UL   UL UL b  log 2 ( N RB  N RB  1 / 2 , причому зрізане призначення блоків ресурсів інтерпретується 10 відповідно до правил для звичайної інформації керування низхідної лінії зв'язку (DCI) 0-го формату; і обчислювальна платформа виконана з можливістю інтерпретації, у відповідь на визначення того, що NUL  44 , призначення блоків ресурсів, як розширеного, із попередньо доданими b RB бітами зі встановленим на "0" значенням, де 15 20 25 30 35 40 45 50     UL UL b  log 2 ( N RB  N RB  1 / 2 10 , причому розширене призначення блоків ресурсів інтерпретується відповідно до правил для звичайного формату DCI 0-го формату. 21. Пристрій за п. 13, в якому обчислювальна платформа додатково виконана з можливістю інтерпретації зрізаної схеми модуляції і кодування (MCS), як індексів 0-15, з пропуском максимальної модуляції. 22. Спосіб кодування надання, що включає в себе: UL визначення числа блоків (NRB ) ресурсів висхідної лінії зв'язку і коректування довжини на основі ширини смуги системи; UL кодування призначення блоків ресурсів на основі числа блоків (NRB ) ресурсів висхідної лінії зв'язку, для досягнення певного коректування довжини; і передачу надання, що включає в себе призначення блоків ресурсів, по каналу низхідної лінії зв'язку. 23. Спосіб за п. 22, який додатково включає в себе коректування довжини надання шляхом зрізування або розширення призначення блоків ресурсів, відповідно до ширини смуги системи. 24. Спосіб за п. 23, який додатково включає в себе кодування призначення блоків ресурсів шляхом: ul визначення, чи є (Nrb )32, і зрізування у цьому разі призначення блоків ресурсів до його b ul ul молодших бітів, де b = верхнє значення log2(Nrb *Nrb +1)/2); і інтерпретації зрізаного призначення блоків ресурсів відповідно до правил для звичайного надання фізичного каналу керування низхідної лінії зв'язку (PDCCH). 25. Спосіб за п. 24, який додатково включає в себе кодування призначення блоків ресурсів шляхом: ul визначення, чи є Nrb >32, і конкатенації у цьому разі b бітів зі встановленим на "0" значенням, як ul ul старших бітів, з призначенням блоків ресурсів, де b = верхнє значення log2((Nrb *Nrb +1)/2)-10; і інтерпретації розширеного призначення блоків ресурсів відповідно до правил для звичайного надання PDCCH. 26. Спосіб за п. 22, який додатково включає в себе додаткове зрізування надання шляхом передачі на фізичному рівні вказівки на те, що запитана нова передача при передачі надання висхідної лінії зв'язку у відповіді довільного доступу (RAR). 27. Спосіб за п. 26, який додатково включає в себе передачу на фізичному рівні того, що запитана нова передача при передачі надання висхідної лінії зв'язку в RAR. 28. Спосіб за п. 22, який додатково включає в себе кодування надання із скорегованою довжиною, щоб задовольнити умови формату з 1-бітового прапора стрибкоподібної зміни частоти, 10-бітового призначення блоків ресурсів, 5-бітової схеми модуляції і кодування, 4бітового повного регулювання потужності для запланованої фізичної висхідної лінії зв'язку (PUSCH), 1-бітової затримки висхідної лінії зв'язку і 1-бітового запиту індикатора якості каналу (CQI). 29. Спосіб за п. 22, який додатково включає в себе: у відповідь на визначення того, що N RB  44 , коректування призначення блоків ресурсів до UL його b молодших бітів, де   UL UL b  log 2 ( N RB  N RB  1 / 2 , причому зрізане призначення блоків ресурсів інтерпретується відповідно до правил для звичайної інформації керування низхідної лінії зв'язку (DCI) 0-го формату; і у відповідь на визначення того, що N RB  44 , коректування призначення блоків ресурсів за допомогою розширення попередньо доданими b бітами зі встановленим на "0" значенням, де UL 55 12 UA 101049 C2     UL UL b  log 2 ( N RB  N RB  1 / 2  10 , причому інтерпретація розширеного призначення блоків 5 10 15 20 25 30 35 40 45 50 55 ресурсів виконується відповідно до правил для звичайного формату DCI 0-го формату. 30. Спосіб за п. 22, який додатково включає в себе зрізування схеми модуляції і кодування (MCS), як індексів 0-15, з пропуском максимальної модуляції. 31. Процесор для кодування надання, що містить: UL перший модуль для визначення числа блоків (NRB ) ресурсів висхідної лінії зв'язку і коректування довжини на основі ширини смуги системи; UL другий модуль для кодування призначення блоків ресурсів на основі числа блоків (NRB ) ресурсів висхідної лінії зв'язку, для досягнення певного коректування довжини; і третій модуль для передачі надання, що включає в себе призначення блоків ресурсів, по каналу низхідної лінії зв'язку. 32. Машиночитаний носій інформації, що містить збережені на ньому комп'ютерні коди для кодування надання, що містять: UL перший набір кодів, що спонукає комп'ютер визначати число блоків (NRB ) ресурсів висхідної лінії зв'язку і коректування довжини на основі ширини смуги системи; другий набір кодів, що спонукає комп'ютер кодувати призначення блоків ресурсів на основі UL числа блоків (NRB ) ресурсів висхідної лінії зв'язку, для досягнення певного коректування довжини; і третій набір кодів, що спонукає комп'ютер передавати надання, що включає в себе призначення блоків ресурсів, по каналу низхідної лінії зв'язку. 33. Пристрій для кодування надання, що містить: UL засіб для визначення числа блоків (NRB ) ресурсів висхідної лінії зв'язку і коректування довжини на основі ширини смуги системи; UL засіб для кодування призначення блоків ресурсів на основі числа блоків (NRB ) ресурсів висхідної лінії зв'язку, для досягнення певного коректування довжини; і засіб для передачі надання, що включає в себе призначення блоків ресурсів, по каналу низхідної лінії зв'язку. 34. Пристрій для кодування надання, що містить: UL обчислювальну платформу для визначення числа блоків (NRB ) ресурсів висхідної лінії зв'язку і коректування довжини, виходячи з ширини смуги системи; при цьому обчислювальна платформа виконана з можливістю кодування призначення блоків UL ресурсів на основі числа блоків (NRB ) ресурсів висхідної лінії зв'язку, для досягнення певного коректування довжини; і передавач для передачі надання, що включає в себе призначення блоків ресурсів, по каналу низхідної лінії зв'язку. 35. Пристрій за п. 34, в якому обчислювальна платформа додатково виконана з можливістю коректування довжини надання шляхом зрізування або розширення призначення блоків ресурсів відповідно до ширини смуги системи. 36. Пристрій за п. 35, в якому обчислювальна платформа додатково виконана з можливістю кодування призначення блоків ресурсів шляхом: ul визначення, чи є Nrb 32, і зрізування у цьому випадку призначення блоків ресурсів до його b ul ul молодших бітів, де b = верхнє значення log2((Nrb *Nrb +1)/2); і інтерпретації зрізаного призначення блоків ресурсів відповідно до правил для звичайного надання фізичного каналу керування низхідної лінії зв'язку (PDCCH). 37. Пристрій за п. 36, в якому обчислювальна платформа додатково виконана з можливістю кодування призначення блоків ресурсів шляхом: ul визначення, чи є Nrb >32, і конкатенації у цьому разі b бітів зі встановленим на "0" значенням, як ul ul старших бітів, з призначенням блоків ресурсів, де b = верхнє значення log2((Nrb *Nrb +1)/2)-10; і інтерпретації розширеного призначення блоків ресурсів відповідно до правил для звичайного надання PDCCH. 38. Пристрій за п. 34, в якому обчислювальна платформа додатково виконана з можливістю додаткового зрізування надання шляхом передачі на фізичному рівні вказівки на те, що запитана нова передача при передачі надання висхідної лінії зв'язку у відповіді довільного доступу (RAR). 39. Пристрій за п. 38, що додатково містить передавач для передачы на фізичному рівні того, що запитана нова передача при отриманні надання висхідної лінії зв'язку в RAR. 40. Пристрій за п. 34, в якому обчислювальна платформа кодування додатково виконана з можливістю кодування надання із скоректованою довжиною, щоб задовольнити вимоги формату з 1-бітового прапора стрибкоподібної зміни частоти, 10-бітового призначення блоків 13 UA 101049 C2 5 ресурсів, 5-бітової схеми модуляції і кодування, 4-бітового повного регулювання потужності для запланованої фізичної висхідної лінії зв'язку (PUSCH), 1-бітової затримки висхідної лінії зв'язку і 1-бітового запиту індикатора якості каналу (CQI). 41. Пристрій за п. 34, в якому додатково: обчислювальна платформа виконана з можливістю коректування, у відповідь на визначення того, що UL N RB  44 , призначення блоків ресурсів до його b молодших бітів, де   UL UL b  log 2 ( N RB  N RB  1 / 2 , причому зрізане призначення блоків ресурсів інтерпретується 10 відповідно до правил для звичайної інформації керування низхідної лінії зв'язку (DCI) 0-го формату; і обчислювальна платформа виконана з можливістю коректування, у відповідь на визначення того, що N RB  44 , призначення блоків ресурсів за допомогою розширення заздалегідь UL доданими b бітами зі встановленим на "0" значенням, де 15     UL UL b  log 2 ( N RB  N RB  1 / 2 10 , причому інтерпретація розширеного призначення блоків ресурсів виконується відповідно до правил для звичайного формату DCI 0-го формату. 42. Пристрій за п. 34, в якому обчислювальна платформа додатково виконана з можливістю зрізування схеми модуляції і кодування (MCS), як індексів 0-15, з пропуском максимальної модуляції. 14 UA 101049 C2 15 UA 101049 C2 16 UA 101049 C2 17 UA 101049 C2 18 UA 101049 C2 19 UA 101049 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 20
