Комплекс аварійного відключення подачі газу споживачам

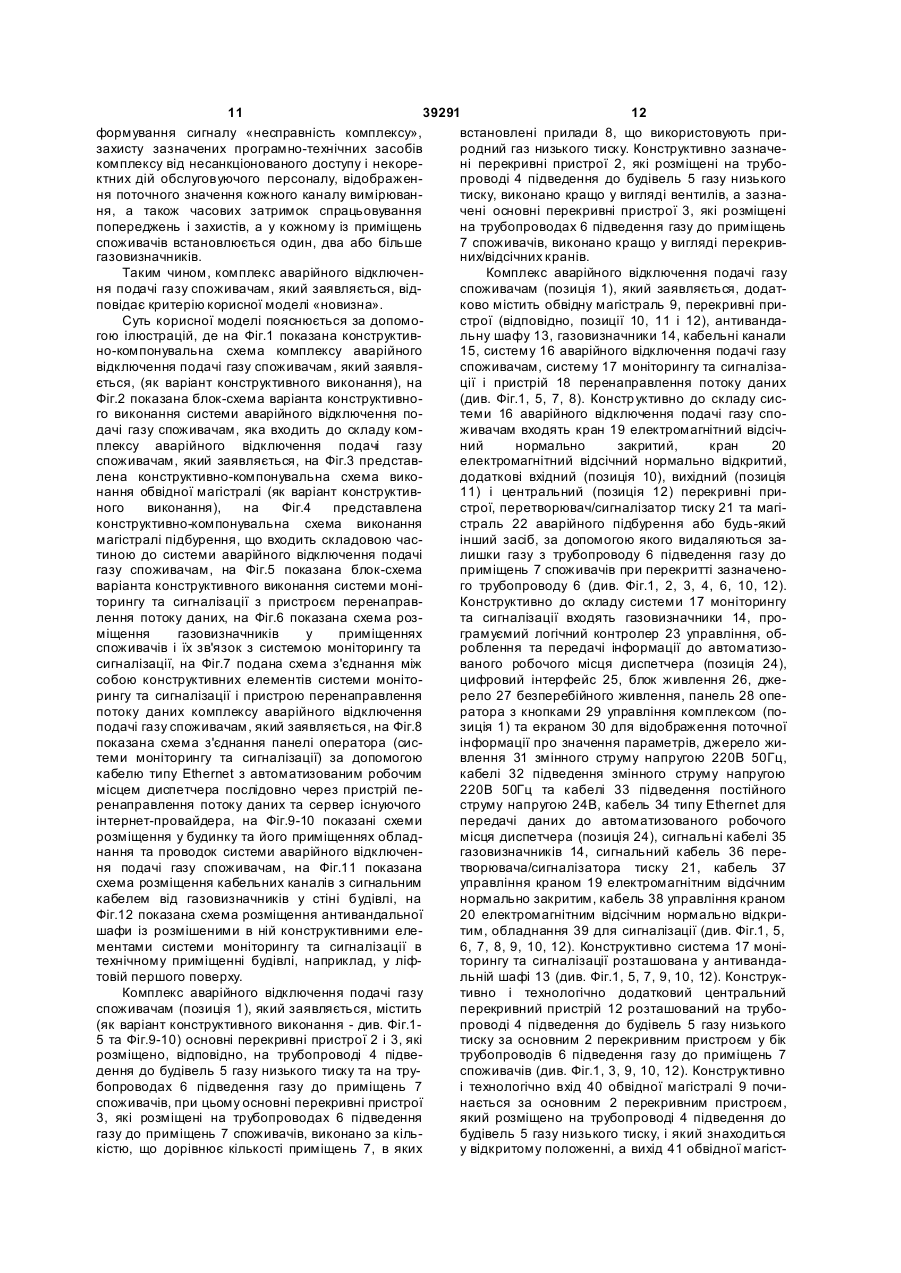

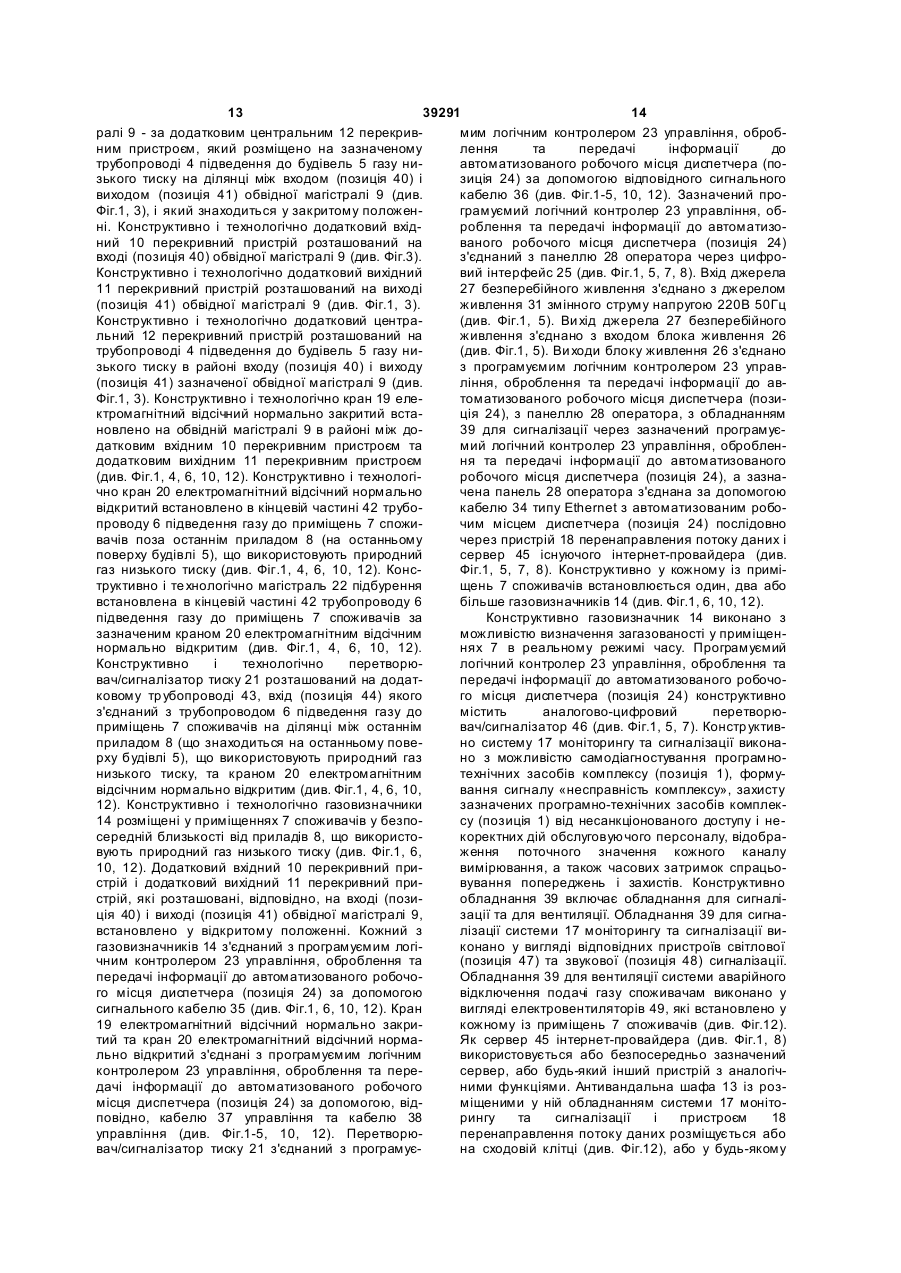

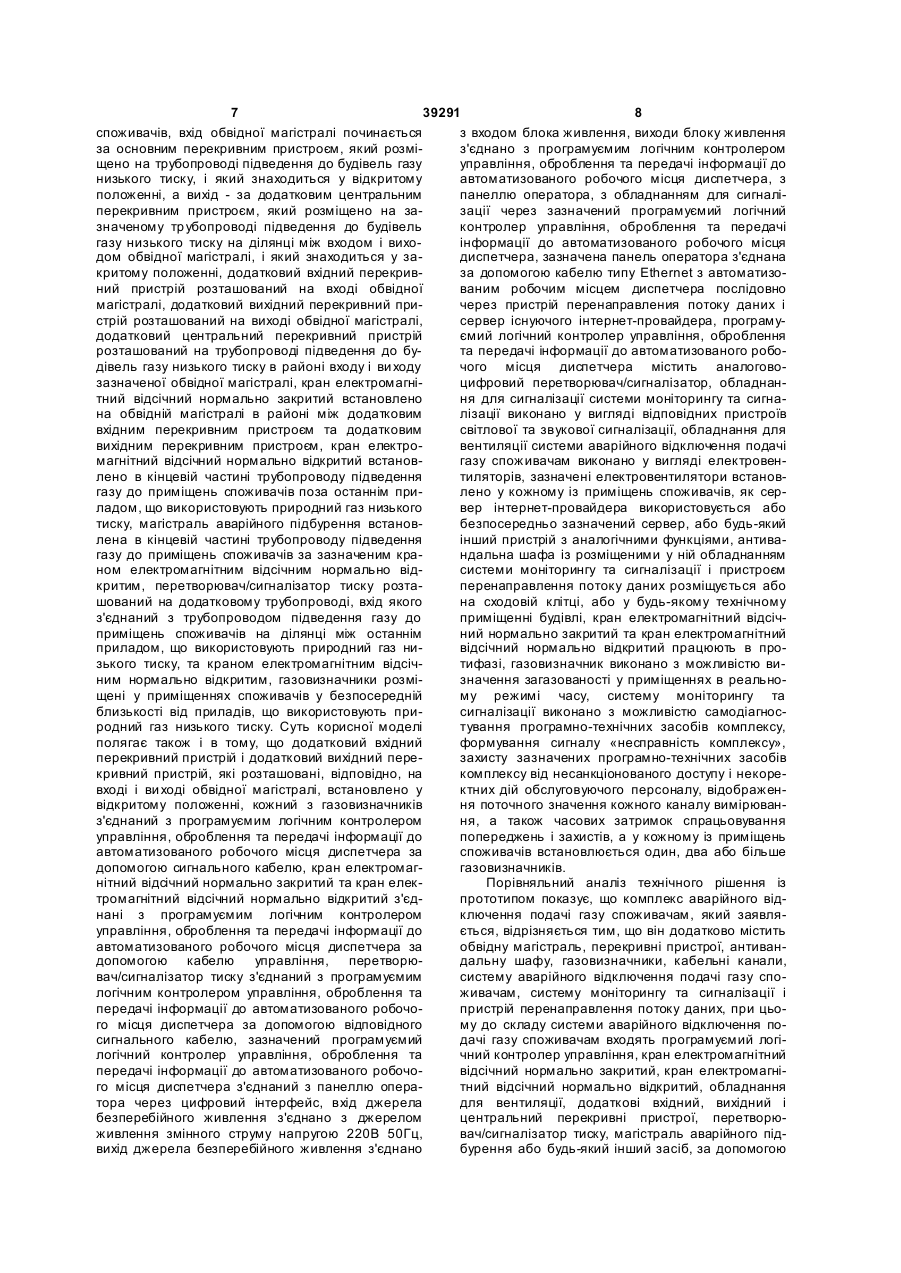

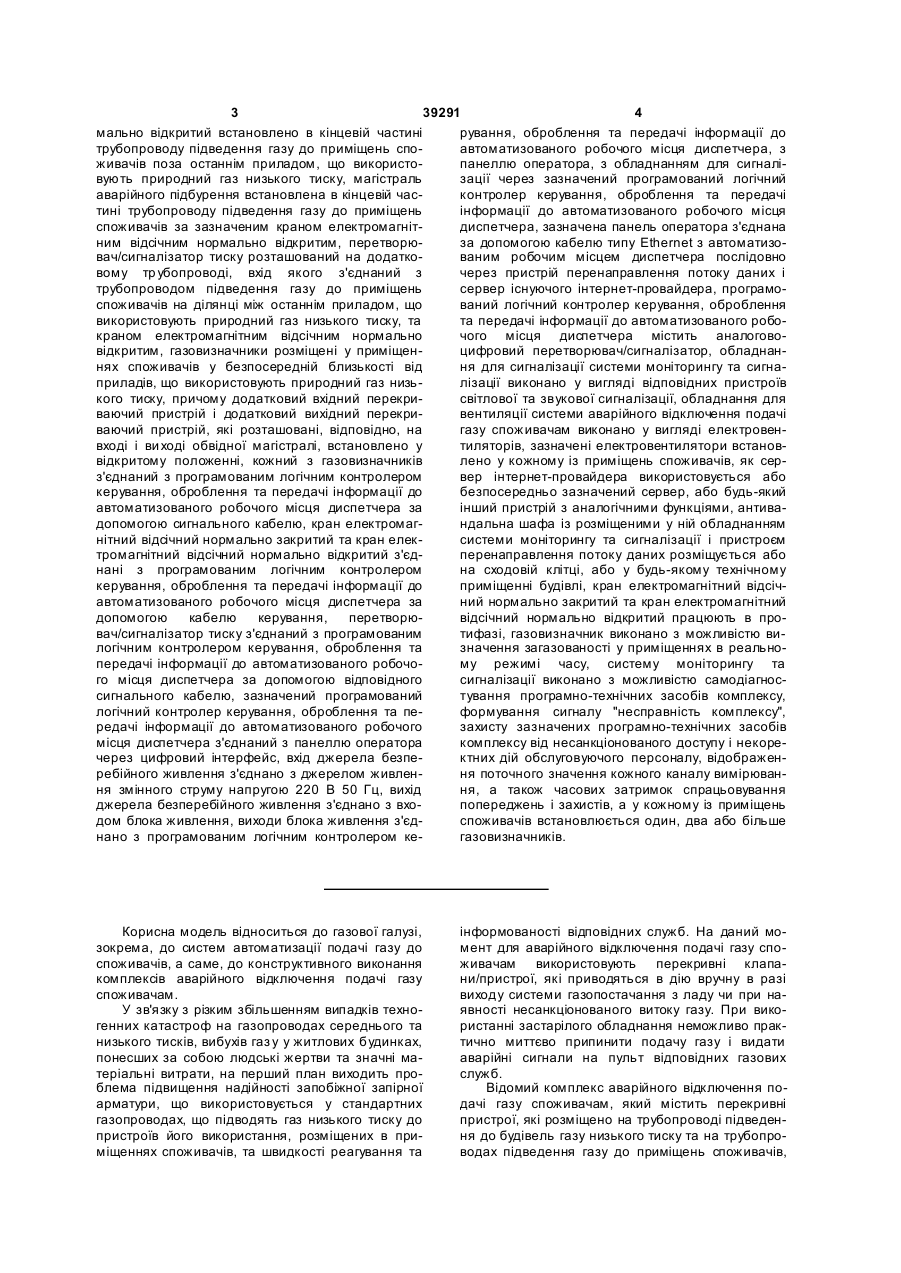

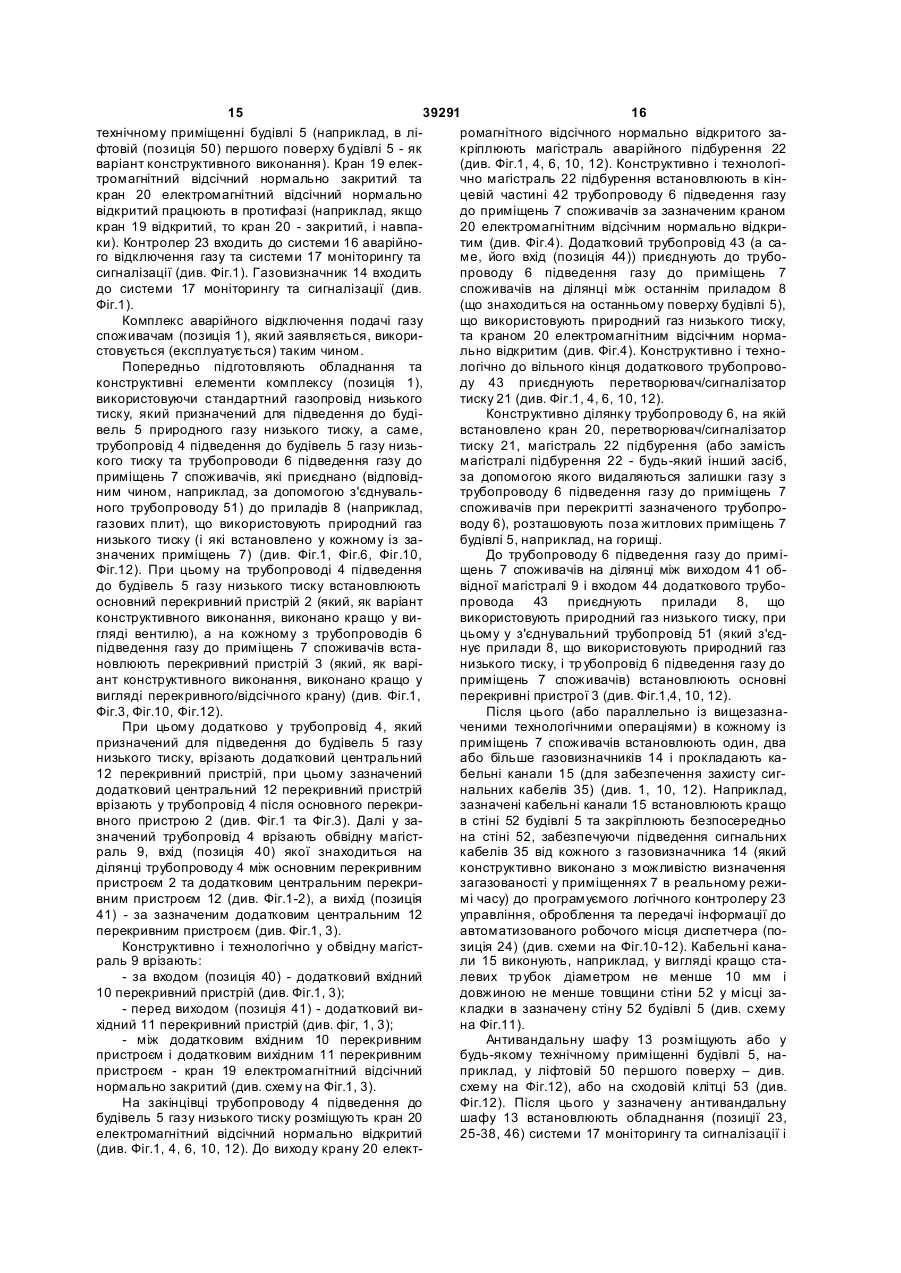

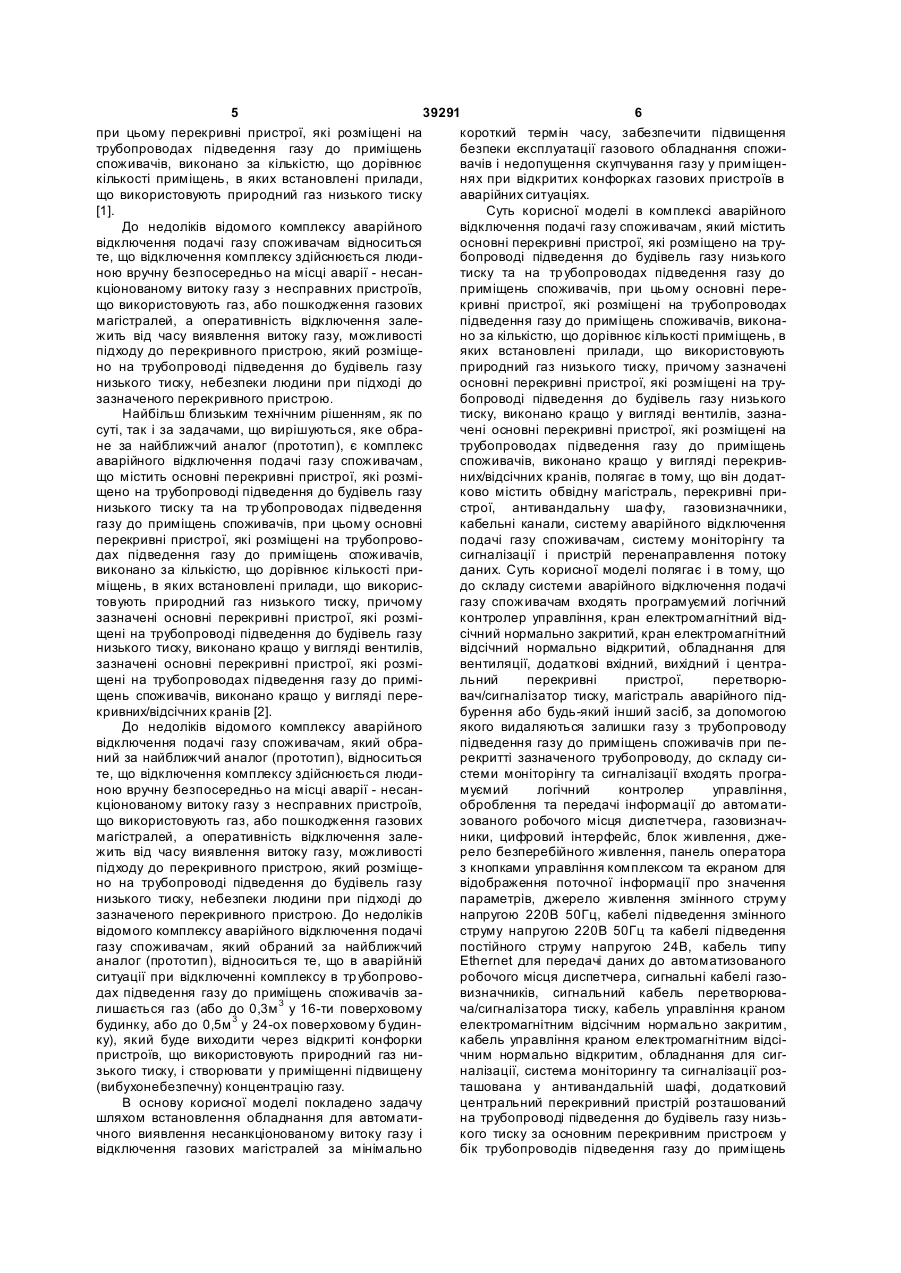

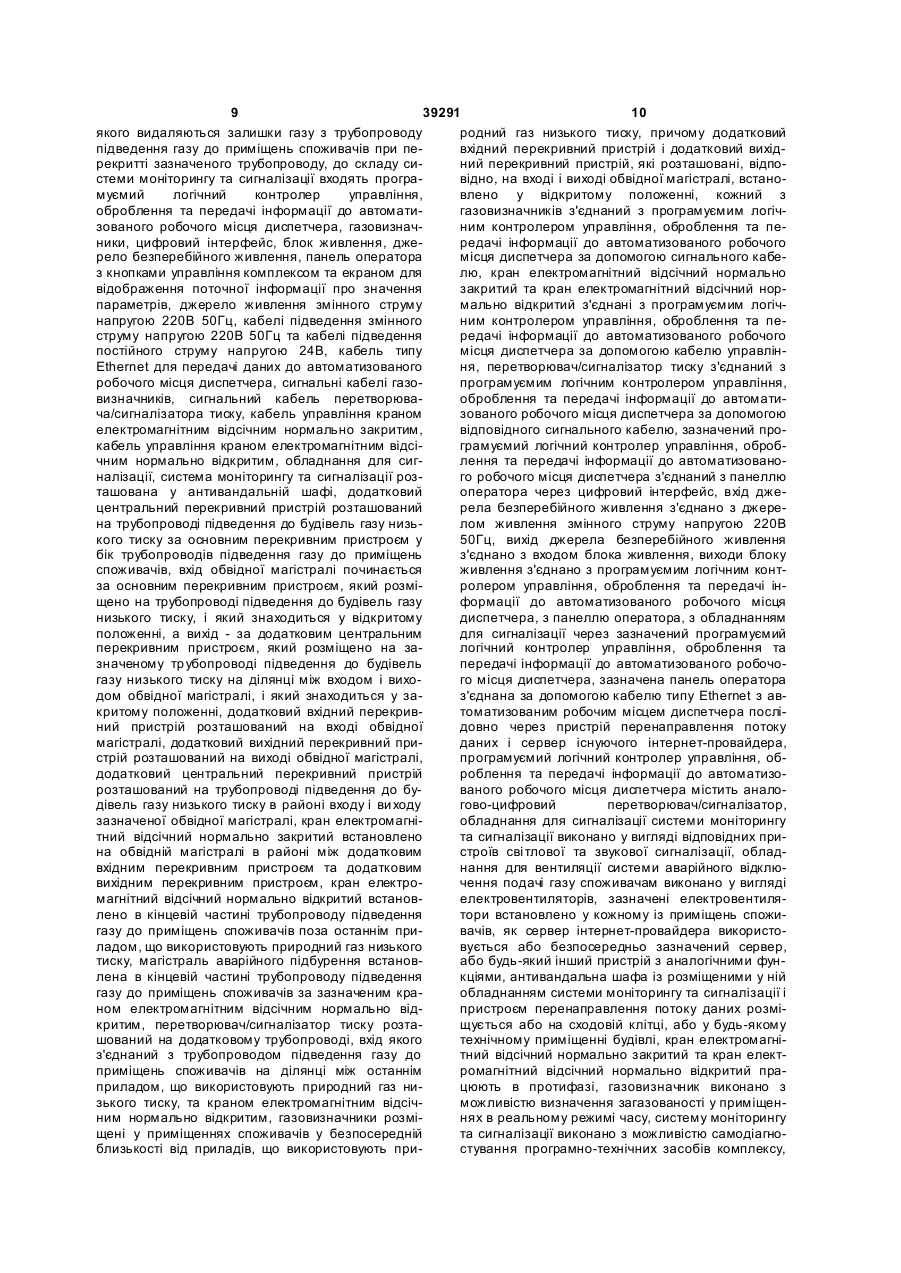

Комплекс аварійного відключення подачі газу споживачам, що містить основні перекриваючі пристрої, які розміщено на трубопроводі підведення до будівель газу низького тиску та на трубопроводах підведення газу до приміщень споживачів, причому основні перекриваючі пристрої, які розміщені на трубопроводах підведення газу до приміщень споживачів, виконано за кількістю, що дорівнює кількості приміщень, в яких встановлені прилади, що використовують природний газ низького тиску, причому зазначені основні перекриваючі пристрої, які розміщені на трубопроводі підведення до будівель газу низького тиску, виконано у вигляді вентилів, зазначені основні перекриваючі пристрої, які розміщені на трубопроводах підведення газу до приміщень споживачів, виконано у вигляді перекриваючих відсічних кранів, який відрізняється тим, що додатково містить обвідну магістраль, перекриваючі пристрої, антивандальну шафу, газовизначники, кабельні канали, систему аварійного відключення подачі газу споживачам, систему моніторингу та сигналізації і пристрій перенаправлення потоку даних, причому до складу системи аварійного відключення подачі газу споживачам входять програмований логічний контролер керування, кран електромагнітний відсічний нормально закритий, кран електромагнітний відсічний нормально відкритий, обладнання для вентиляції, додаткові вхідний, ви хідний і центральний перекривні пристрої, перетворювач/сигналізатор тиску, магістраль аварійного підбурення або будьякий інший засіб, за допомогою якого видаляються залишки газу з трубопроводу підведення газу до приміщень споживачів при перекритті зазначеного трубопроводу, до складу системи моніторингу та 2 (19) 1 3 39291 4 мально відкритий встановлено в кінцевій частині рування, оброблення та передачі інформації до трубопроводу підведення газу до приміщень споавтоматизованого робочого місця диспетчера, з живачів поза останнім приладом, що використопанеллю оператора, з обладнанням для сигналівують природний газ низького тиску, магістраль зації через зазначений програмований логічний аварійного підбурення встановлена в кінцевій часконтролер керування, оброблення та передачі тині трубопроводу підведення газу до приміщень інформації до автоматизованого робочого місця споживачів за зазначеним краном електромагнітдиспетчера, зазначена панель оператора з'єднана ним вiдсічним нормально відкритим, перетворюза допомогою кабелю типу Ethernet з автоматизовач/сигналізатор тиску розташований на додаткованим робочим місцем диспетчера послідовно вому тр убопроводі, вхід якого з'єднаний з через пристрій перенаправлення потоку даних і трубопроводом підведення газу до приміщень сервер існуючого інтернет-провайдера, програмоспоживачів на ділянці між останнім приладом, що ваний логічний контролер керування, оброблення використовують природний газ низького тиску, та та передачі інформації до автоматизованого робокраном електромагнітним відсічним нормально чого місця диспетчера містить аналогововідкритим, газовизначники розміщені у приміщенцифровий перетворювач/сигналізатор, обладнаннях споживачів у безпосередній близькості від ня для сигналізації системи моніторингу та сигнаприладів, що використовують природний газ низьлізації виконано у вигляді відповідних пристроїв кого тиску, причому додатковий вхідний перекрисвітлової та звукової сигналізації, обладнання для ваючий пристрій і додатковий вихідний перекривентиляції системи аварійного відключення подачі ваючий пристрій, які розташовані, відповідно, на газу споживачам виконано у вигляді електровенвході і ви ході обвідної магістралі, встановлено у тиляторів, зазначені електровентилятори встановвідкритому положенні, кожний з газовизначників лено у кожному із приміщень споживачів, як серз'єднаний з програмованим логічним контролером вер інтернет-провайдера використовується або керування, оброблення та передачі інформації до безпосередньо зазначений сервер, або будь-який автоматизованого робочого місця диспетчера за інший пристрій з аналогічними функціями, антивадопомогою сигнального кабелю, кран електромагндальна шафа із розміщеними у ній обладнанням нітний відсічний нормально закритий та кран елексистеми моніторингу та сигналізації і пристроєм тромагнітний відсічний нормально відкритий з'єдперенаправлення потоку даних розміщується або нані з програмованим логічним контролером на сходовій клітці, або у будь-якому технічному керування, оброблення та передачі інформації до приміщенні будівлі, кран електромагнітний відсічавтоматизованого робочого місця диспетчера за ний нормально закритий та кран електромагнітний допомогою кабелю керування, перетворювідсічний нормально відкритий працюють в провач/сигналізатор тиску з'єднаний з програмованим тифазі, газовизначник виконано з можливістю вилогічним контролером керування, оброблення та значення загазованості у приміщеннях в реальнопередачі інформації до автоматизованого робочому режимі часу, систему моніторингу та го місця диспетчера за допомогою відповідного сигналізації виконано з можливістю самодіагноссигнального кабелю, зазначений програмований тування програмно-технічних засобів комплексу, логічний контролер керування, оброблення та пеформування сигналу "несправність комплексу", редачі інформації до автоматизованого робочого захисту зазначених програмно-технічних засобів місця диспетчера з'єднаний з панеллю оператора комплексу від несанкціонованого доступу і некоречерез цифровий інтерфейс, вхід джерела безпектних дій обслуговуючого персоналу, відображенребійного живлення з'єднано з джерелом живлення поточного значення кожного каналу вимірювання змінного струму напругою 220 В 50 Гц, вихід ня, а також часових затримок спрацьовування джерела безперебійного живлення з'єднано з вхопопереджень і захистів, а у кожному із приміщень дом блока живлення, виходи блока живлення з'єдспоживачів встановлюється один, два або більше нано з програмованим логічним контролером кегазовизначників. Корисна модель відноситься до газової галузі, зокрема, до систем автоматизації подачі газу до споживачів, а саме, до конструктивного виконання комплексів аварійного відключення подачі газу споживачам. У зв'язку з різким збільшенням випадків техногенних катастроф на газопроводах середнього та низького тисків, вибухів газ у у житлових будинках, понесших за собою людські жертви та значні матеріальні витрати, на перший план виходить проблема підвищення надійності запобіжної запірної арматури, що використовується у стандартних газопроводах, що підводять газ низького тиску до пристроїв його використання, розміщених в приміщеннях споживачів, та швидкості реагування та інформованості відповідних служб. На даний момент для аварійного відключення подачі газу споживачам використовують перекривні клапани/пристрої, які приводяться в дію вручну в разі виходу системи газопостачання з ладу чи при наявності несанкціонованого витоку газу. При використанні застарілого обладнання неможливо практично миттєво припинити подачу газу і видати аварійні сигнали на пульт відповідних газових служб. Відомий комплекс аварійного відключення подачі газу споживачам, який містить перекривні пристрої, які розміщено на трубопроводі підведення до будівель газу низького тиску та на трубопроводах підведення газу до приміщень споживачів, 5 39291 6 при цьому перекривні пристрої, які розміщені на короткий термін часу, забезпечити підвищення трубопроводах підведення газу до приміщень безпеки експлуатації газового обладнання спожиспоживачів, виконано за кількістю, що дорівнює вачів і недопущення скупчування газу у приміщенкількості приміщень, в яких встановлені прилади, нях при відкритих конфорках газових пристроїв в що використовують природний газ низького тиску аварійних ситуаціях. [1]. Суть корисної моделі в комплексі аварійного До недоліків відомого комплексу аварійного відключення подачі газу споживачам, який містить відключення подачі газу споживачам відноситься основні перекривні пристрої, які розміщено на труте, що відключення комплексу здійснюється людибопроводі підведення до будівель газу низького ною вручну безпосередньо на місці аварії - несантиску та на тр убопроводах підведення газу до кціонованому витоку газу з несправних пристроїв, приміщень споживачів, при цьому основні перещо використовують газ, або пошкодження газових кривні пристрої, які розміщені на трубопроводах магістралей, а оперативність відключення залепідведення газу до приміщень споживачів, виконажить від часу виявлення витоку газу, можливості но за кількістю, що дорівнює кількості приміщень, в підходу до перекривного пристрою, який розміщеяких встановлені прилади, що використовують но на трубопроводі підведення до будівель газу природний газ низького тиску, причому зазначені низького тиску, небезпеки людини при підході до основні перекривні пристрої, які розміщені на трузазначеного перекривного пристрою. бопроводі підведення до будівель газу низького Найбільш близьким технічним рішенням, як по тиску, виконано кращо у вигляді вентилів, зазнасуті, так і за задачами, що вирішуються, яке обрачені основні перекривні пристрої, які розміщені на не за найближчий аналог (прототип), є комплекс трубопроводах підведення газу до приміщень аварійного відключення подачі газу споживачам, споживачів, виконано кращо у вигляді перекривщо містить основні перекривні пристрої, які розміних/відсічних кранів, полягає в тому, що він додатщено на трубопроводі підведення до будівель газу ково містить обвідну магістраль, перекривні принизького тиску та на тр убопроводах підведення строї, антивандальну ша фу, газовизначники, газу до приміщень споживачів, при цьому основні кабельні канали, систему аварійного відключення перекривні пристрої, які розміщені на трубопровоподачі газу споживачам, систему моніторінгу та дах підведення газу до приміщень споживачів, сигналізації і пристрій перенаправлення потоку виконано за кількістю, що дорівнює кількості приданих. Суть корисної моделі полягає і в тому, що міщень, в яких встановлені прилади, що викорисдо складу системи аварійного відключення подачі товують природний газ низького тиску, причому газу споживачам входять програмуємий логічний зазначені основні перекривні пристрої, які розміконтролер управління, кран електромагнітний відщені на трубопроводі підведення до будівель газу січний нормально закритий, кран електромагнітний низького тиску, виконано кращо у вигляді вентилів, відсічний нормально відкритий, обладнання для зазначені основні перекривні пристрої, які розмівентиляції, додаткові вхідний, вихідний і центращені на трубопроводах підведення газу до примільний перекривні пристрої, перетворющень споживачів, виконано кращо у вигляді перевач/сигналізатор тиску, магістраль аварійного підкривних/відсічних кранів [2]. бурення або будь-який інший засіб, за допомогою До недоліків відомого комплексу аварійного якого видаляються залишки газу з трубопроводу відключення подачі газу споживачам, який обрапідведення газу до приміщень споживачів при пений за найближчий аналог (прототип), відноситься рекритті зазначеного трубопроводу, до складу сите, що відключення комплексу здійснюється людистеми моніторінгу та сигналізації входять програною вручну безпосередньо на місці аварії - несанмуємий логічний контролер управління, кціонованому витоку газу з несправних пристроїв, оброблення та передачі інформації до автоматищо використовують газ, або пошкодження газових зованого робочого місця диспетчера, газовизначмагістралей, а оперативність відключення заленики, цифровий інтерфейс, блок живлення, джежить від часу виявлення витоку газу, можливості рело безперебійного живлення, панель оператора підходу до перекривного пристрою, який розміщез кнопками управління комплексом та екраном для но на трубопроводі підведення до будівель газу відображення поточної інформації про значення низького тиску, небезпеки людини при підході до параметрів, джерело живлення змінного струму зазначеного перекривного пристрою. До недоліків напругою 220В 50Гц, кабелі підведення змінного відомого комплексу аварійного відключення подачі струму напругою 220В 50Гц та кабелі підведення газу споживачам, який обраний за найближчий постійного струму напругою 24В, кабель типу аналог (прототип), відноситься те, що в аварійній Ethernet для передачі даних до автоматизованого ситуації при відключенні комплексу в тр убопроворобочого місця диспетчера, сигнальні кабелі газодах підведення газу до приміщень споживачів завизначників, сигнальний кабель перетворювалишається газ (або до 0,3м 3 у 16-ти поверховому ча/сигналізатора тиску, кабель управління краном будинку, або до 0,5м 3 у 24-ох поверховому будинелектромагнітним відсічним нормально закритим, ку), який буде виходити через відкриті конфорки кабель управління краном електромагнітним відсіпристроїв, що використовують природний газ ничним нормально відкритим, обладнання для сигзького тиску, і створювати у приміщенні підвищену налізації, система моніторингу та сигналізації роз(вибухонебезпечну) концентрацію газу. ташована у антивандальній шафі, додатковий В основу корисної моделі покладено задачу центральний перекривний пристрій розташований шляхом встановлення обладнання для автоматина трубопроводі підведення до будівель газу низьчного виявлення несанкціонованому витоку газу і кого тиску за основним перекривним пристроєм у відключення газових магістралей замінімально бік трубопроводів підведення газу до приміщень 7 39291 8 споживачів, вхід обвідної магістралі починається з входом блока живлення, виходи блоку живлення за основним перекривним пристроєм, який розміз'єднано з програмуємим логічним контролером щено на трубопроводі підведення до будівель газу управління, оброблення та передачі інформації до низького тиску, і який знаходиться у відкритому автоматизованого робочого місця диспетчера, з положенні, а вихід - за додатковим центральним панеллю оператора, з обладнанням для сигналіперекривним пристроєм, який розміщено на зазації через зазначений програмуємий логічний значеному тр убопроводі підведення до будівель контролер управління, оброблення та передачі газу низького тиску на ділянці між входом і вихоінформації до автоматизованого робочого місця дом обвідної магістралі, і який знаходиться у задиспетчера, зазначена панель оператора з'єднана критому положенні, додатковий вхідний перекривза допомогою кабелю типу Ethernet з автоматизоний пристрій розташований на вході обвідної ваним робочим місцем диспетчера послідовно магістралі, додатковий вихідний перекривний причерез пристрій перенаправления потоку даних і стрій розташований на виході обвідної магістралі, сервер існуючого інтернет-провайдера, програмудодатковий центральний перекривний пристрій ємий логічний контролер управління, оброблення розташований на трубопроводі підведення до бута передачі інформації до автоматизованого рободівель газу низького тиску в районі входу і ви ходу чого місця диспетчера містить аналоговозазначеної обвідної магістралі, кран електромагніцифровий перетворювач/сигналізатор, обладнантний відсічний нормально закритий встановлено ня для сигналізації системи моніторингу та сигнана обвідній магістралі в районі між додатковим лізації виконано у вигляді відповідних пристроїв вхідним перекривним пристроєм та додатковим світлової та звукової сигналізації, обладнання для вихідним перекривним пристроєм, кран електровентиляції системи аварійного відключення подачі магнітний відсічний нормально відкритий встановгазу споживачам виконано у вигляді електровенлено в кінцевій частині трубопроводу підведення тиляторів, зазначені електровентилятори встановгазу до приміщень споживачів поза останнім прилено у кожному із приміщень споживачів, як серладом, що використовують природний газ низького вер інтернет-провайдера використовується або тиску, магістраль аварійного підбурення встановбезпосередньо зазначений сервер, або будь-який лена в кінцевій частині трубопроводу підведення інший пристрій з аналогічними функціями, антивагазу до приміщень споживачів за зазначеним крандальна шафа із розміщеними у ній обладнанням ном електромагнітним відсічним нормально відсистеми моніторингу та сигналізації і пристроєм критим, перетворювач/сигналізатор тиску розтаперенаправлення потоку даних розміщується або шований на додатковому трубопроводі, вхід якого на сходовій клітці, або у будь-якому технічному з'єднаний з трубопроводом підведення газу до приміщенні будівлі, кран електромагнітний відсічприміщень споживачів на ділянці між останнім ний нормально закритий та кран електромагнітний приладом, що використовують природний газ нивідсічний нормально відкритий працюють в прозького тиску, та краном електромагнітним відсічтифазі, газовизначник виконано з можливістю виним нормально відкритим, газовизначники розмізначення загазованості у приміщеннях в реальнощені у приміщеннях споживачів у безпосередній му режимі часу, систему моніторингу та близькості від приладів, що використовують присигналізації виконано з можливістю самодіагносродний газ низького тиску. Суть корисної моделі тування програмно-технічних засобів комплексу, полягає також і в тому, що додатковий вхідний формування сигналу «несправність комплексу», перекривний пристрій і додатковий вихідний перезахисту зазначених програмно-технічних засобів кривний пристрій, які розташовані, відповідно, на комплексу від несанкціонованого доступу і некоревході і ви ході обвідної магістралі, встановлено у ктних дій обслуговуючого персоналу, відображенвідкритому положенні, кожний з газовизначників ня поточного значення кожного каналу вимірюванз'єднаний з програмуємим логічним контролером ня, а також часових затримок спрацьовування управління, оброблення та передачі інформації до попереджень і захистів, а у кожному із приміщень автоматизованого робочого місця диспетчера за споживачів встановлюється один, два або більше допомогою сигнального кабелю, кран електромаггазовизначників. нітний відсічний нормально закритий та кран елекПорівняльний аналіз технічного рішення із тромагнітний відсічний нормально відкритий з'єдпрототипом показує, що комплекс аварійного віднані з програмуємим логічним контролером ключення подачі газу споживачам, який заявляуправління, оброблення та передачі інформації до ється, відрізняється тим, що він додатково містить автоматизованого робочого місця диспетчера за обвідну магістраль, перекривні пристрої, антивандопомогою кабелю управління, перетворюдальну шафу, газовизначники, кабельні канали, вач/сигналізатор тиску з'єднаний з програмуємим систему аварійного відключення подачі газу спологічним контролером управління, оброблення та живачам, систему моніторингу та сигналізації і передачі інформації до автоматизованого робочопристрій перенаправлення потоку даних, при цього місця диспетчера за допомогою відповідного му до складу системи аварійного відключення посигнального кабелю, зазначений програмуємий дачі газу споживачам входять програмуємий логілогічний контролер управління, оброблення та чний контролер управління, кран електромагнітний передачі інформації до автоматизованого робочовідсічний нормально закритий, кран електромагніго місця диспетчера з'єднаний з панеллю оператний відсічний нормально відкритий, обладнання тора через цифровий інтерфейс, вхід джерела для вентиляції, додаткові вхідний, вихідний і безперебійного живлення з'єднано з джерелом центральний перекривні пристрої, перетворюживлення змінного струму напругою 220В 50Гц, вач/сигналізатор тиску, магістраль аварійного підвихід джерела безперебійного живлення з'єднано бурення або будь-який інший засіб, за допомогою 9 39291 10 якого видаляються залишки газу з трубопроводу родний газ низького тиску, причому додатковий підведення газу до приміщень споживачів при певхідний перекривний пристрій і додатковий вихідрекритті зазначеного трубопроводу, до складу синий перекривний пристрій, які розташовані, відпостеми моніторингу та сигналізації входять програвідно, на вході і виході обвідної магістралі, встаномуємий логічний контролер управління, влено у відкритому положенні, кожний з оброблення та передачі інформації до автоматигазовизначників з'єднаний з програмуємим логічзованого робочого місця диспетчера, газовизначним контролером управління, оброблення та пеники, цифровий інтерфейс, блок живлення, джередачі інформації до автоматизованого робочого рело безперебійного живлення, панель оператора місця диспетчера за допомогою сигнального кабез кнопками управління комплексом та екраном для лю, кран електромагнітний відсічний нормально відображення поточної інформації про значення закритий та кран електромагнітний відсічний норпараметрів, джерело живлення змінного струму мально відкритий з'єднані з програмуємим логічнапругою 220В 50Гц, кабелі підведення змінного ним контролером управління, оброблення та пеструму напругою 220В 50Гц та кабелі підведення редачі інформації до автоматизованого робочого постійного струму напругою 24В, кабель типу місця диспетчера за допомогою кабелю управлінEthernet для передачі даних до автоматизованого ня, перетворювач/сигналізатор тиску з'єднаний з робочого місця диспетчера, сигнальні кабелі газопрограмуємим логічним контролером управління, визначників, сигнальний кабель перетворюваоброблення та передачі інформації до автоматича/сигналізатора тиску, кабель управління краном зованого робочого місця диспетчера за допомогою електромагнітним відсічним нормально закритим, відповідного сигнального кабелю, зазначений прокабель управління краном електромагнітним відсіграмуємий логічний контролер управління, обробчним нормально відкритим, обладнання для сиглення та передачі інформації до автоматизованоналізації, система моніторингу та сигналізації розго робочого місця диспетчера з'єднаний з панеллю ташована у антивандальній шафі, додатковий оператора через цифровий інтерфейс, вхід джецентральний перекривний пристрій розташований рела безперебійного живлення з'єднано з джерена трубопроводі підведення до будівель газу низьлом живлення змінного струму напругою 220В кого тиску за основним перекривним пристроєм у 50Гц, вихід джерела безперебійного живлення бік трубопроводів підведення газу до приміщень з'єднано з входом блока живлення, виходи блоку споживачів, вхід обвідної магістралі починаєтьсяживлення з'єднано з програмуємим логічним контза основним перекривним пристроєм, який розміролером управління, оброблення та передачі інщено на трубопроводі підведення до будівель газу формації до автоматизованого робочого місця низького тиску, і який знаходиться у відкритому диспетчера, з панеллю оператора, з обладнанням положенні, а вихід - за додатковим центральним для сигналізації через зазначений програмуємий перекривним пристроєм, який розміщено на залогічний контролер управління, оброблення та значеному тр убопроводі підведення до будівель передачі інформації до автоматизованого робочогазу низького тиску на ділянці між входом і вихого місця диспетчера, зазначена панель оператора дом обвідної магістралі, і який знаходиться у заз'єднана за допомогою кабелю типу Ethernet з авкритому положенні, додатковий вхідний перекривтоматизованим робочим місцем диспетчера посліний пристрій розташований на вході обвідної довно через пристрій перенаправлення потоку магістралі, додатковий вихідний перекривний приданих і сервер існуючого інтернет-провайдера, стрій розташований на виході обвідної магістралі, програмуємий логічний контролер управління, обдодатковий центральний перекривний пристрій роблення та передачі інформації до автоматизорозташований на трубопроводі підведення до буваного робочого місця диспетчера містить аналодівель газу низького тиску в районі входу і ви ходу гово-цифровий перетворювач/сигналізатор, зазначеної обвідної магістралі, кран електромагніобладнання для сигналізації системи моніторингу тний відсічний нормально закритий встановлено та сигналізації виконано у вигляді відповідних прина обвідній магістралі в районі між додатковим строїв сві тлової та звукової сигналізації, обладвхідним перекривним пристроєм та додатковим нання для вентиляції системи аварійного відклювихідним перекривним пристроєм, кран електрочення подачі газу споживачам виконано у вигляді магнітний відсічний нормально відкритий встановелектровентиляторів, зазначені електровентилялено в кінцевій частині трубопроводу підведення тори встановлено у кожному із приміщень спожигазу до приміщень споживачів поза останнім привачів, як сервер інтернет-провайдера використоладом, що використовують природний газ низького вується або безпосередньо зазначений сервер, тиску, магістраль аварійного підбурення встановабо будь-який інший пристрій з аналогічними фунлена в кінцевій частині трубопроводу підведення кціями, антивандальна шафа із розміщеними у ній газу до приміщень споживачів за зазначеним краобладнанням системи моніторингу та сигналізації і ном електромагнітним відсічним нормально відпристроєм перенаправлення потоку даних розмікритим, перетворювач/сигналізатор тиску розтащується або на сходовій клітці, або у будь-якому шований на додатковому трубопроводі, вхід якого технічному приміщенні будівлі, кран електромагніз'єднаний з трубопроводом підведення газу до тний відсічний нормально закритий та кран електприміщень споживачів на ділянці між останнім ромагнітний відсічний нормально відкритий праприладом, що використовують природний газ ницюють в протифазі, газовизначник виконано з зького тиску, та краном електромагнітним відсічможливістю визначення загазованості у приміщенним нормально відкритим, газовизначники розмінях в реальному режимі часу, систему моніторингу щені у приміщеннях споживачів у безпосередній та сигналізації виконано з можливістю самодіагноблизькості від приладів, що використовують пристування програмно-технічних засобів комплексу, 11 39291 12 формування сигналу «несправність комплексу», встановлені прилади 8, що використовують призахисту зазначених програмно-технічних засобів родний газ низького тиску. Конструктивно зазначекомплексу від несанкціонованого доступу і некорені перекривні пристрої 2, які розміщені на трубоктних дій обслуговуючого персоналу, відображенпроводі 4 підведення до будівель 5 газу низького ня поточного значення кожного каналу вимірювантиску, виконано кращо у вигляді вентилів, а зазнаня, а також часових затримок спрацьовування чені основні перекривні пристрої 3, які розміщені попереджень і захистів, а у кожному із приміщень на трубопроводах 6 підведення газу до приміщень споживачів встановлюється один, два або більше 7 споживачів, виконано кращо у вигляді перекривгазовизначників. них/відсічних кранів. Таким чином, комплекс аварійного відключенКомплекс аварійного відключення подачі газу ня подачі газу споживачам, який заявляється, відспоживачам (позиція 1), який заявляється, додатповідає критерію корисної моделі «новизна». ково містить обвідну магістраль 9, перекривні приСуть корисної моделі пояснюється за допомострої (відповідно, позиції 10, 11 і 12), антивандагою ілюстрацій, де на Фіг.1 показана конструктивльну шафу 13, газовизначники 14, кабельні канали но-компонувальна схема комплексу аварійного 15, систему 16 аварійного відключення подачі газу відключення подачі газу споживачам, який заявляспоживачам, систему 17 моніторингу та сигналізається, (як варіант конструктивного виконання), на ції і пристрій 18 перенаправлення потоку даних Фіг.2 показана блок-схема варіанта конструктивно(див. Фіг.1, 5, 7, 8). Констр уктивно до складу сисго виконання системи аварійного відключення потеми 16 аварійного відключення подачі газу сподачі газу споживачам, яка входить до складу комживачам входять кран 19 електромагнітний відсічплексу аварійного відключення подачі газу ний нормально закритий, кран 20 споживачам, який заявляється, на Фіг.3 представелектромагнітний відсічний нормально відкритий, лена конструктивно-компонувальна схема викододаткові вхідний (позиція 10), вихідний (позиція нання обвідної магістралі (як варіант конструктив11) і центральний (позиція 12) перекривні приного виконання), на Фіг.4 представлена строї, перетворювач/сигналізатор тиску 21 та магіконструктивно-компонувальна схема виконання страль 22 аварійного підбурення або будь-який магістралі підбурення, що входить складовою часінший засіб, за допомогою якого видаляються затиною до системи аварійного відключення подачі лишки газу з трубопроводу 6 підведення газу до газу споживачам, на Фіг.5 показана блок-схема приміщень 7 споживачів при перекритті зазначеноваріанта конструктивного виконання системи моніго трубопроводу 6 (див. Фіг.1, 2, 3, 4, 6, 10, 12). торингу та сигналізації з пристроєм перенаправКонструктивно до складу системи 17 моніторингу лення потоку даних, на Фіг.6 показана схема розта сигналізації входять газовизначники 14, проміщення газовизначників у приміщеннях грамуємий логічний контролер 23 управління, обспоживачів і їх зв'язок з системою моніторингу та роблення та передачі інформації до автоматизосигналізації, на Фіг.7 подана схема з'єднання між ваного робочого місця диспетчера (позиція 24), собою конструктивних елементів системи монітоцифровий інтерфейс 25, блок живлення 26, джерингу та сигналізації і пристрою перенаправлення рело 27 безперебійного живлення, панель 28 опепотоку даних комплексу аварійного відключення ратора з кнопками 29 управління комплексом (поподачі газу споживачам, який заявляється, на Фіг.8 зиція 1) та екраном 30 для відображення поточної показана схема з'єднання панелі оператора (сисінформації про значення параметрів, джерело житеми моніторингу та сигналізації) за допомогою влення 31 змінного струму напругою 220В 50Гц, кабелю типу Ethernet з автоматизованим робочим кабелі 32 підведення змінного струму напругою місцем диспетчера послідовно через пристрій пе220В 50Гц та кабелі 33 підведення постійного ренаправлення потоку даних та сервер існуючого струму напругою 24В, кабель 34 типу Ethernet для інтернет-провайдера, на Фіг.9-10 показані схеми передачі даних до автоматизованого робочого розміщення у будинку та його приміщеннях обладмісця диспетчера (позиція 24), сигнальні кабелі 35 нання та проводок системи аварійного відключенгазовизначників 14, сигнальний кабель 36 переня подачі газу споживачам, на Фіг.11 показана творювача/сигналізатора тиску 21, кабель 37 схема розміщення кабельних каналів з сигнальним управління краном 19 електромагнітним відсічним кабелем від газовизначників у стіні будівлі, на нормально закритим, кабель 38 управління краном Фіг.12 показана схема розміщення антивандальної 20 електромагнітним відсічним нормально відкришафи із розмішеними в ній конструктивними елетим, обладнання 39 для сигналізації (див. Фіг.1, 5, ментами системи моніторингу та сигналізації в 6, 7, 8, 9, 10, 12). Конструктивно система 17 монітехнічному приміщенні будівлі, наприклад, у ліфторингу та сигналізації розташована у антивандатовій першого поверху. льній шафі 13 (див. Фіг.1, 5, 7, 9, 10, 12). КонструкКомплекс аварійного відключення подачі газу тивно і технологічно додатковий центральний споживачам (позиція 1), який заявляється, містить перекривний пристрій 12 розташований на трубо(як варіант конструктивного виконання - див. Фіг.1проводі 4 підведення до будівель 5 газу низького 5 та Фіг.9-10) основні перекривні пристрої 2 і 3, які тиску за основним 2 перекривним пристроєм у бік розміщено, відповідно, на трубопроводі 4 підветрубопроводів 6 підведення газу до приміщень 7 дення до будівель 5 газу низького тиску та на труспоживачів (див. Фіг.1, 3, 9, 10, 12). Конструктивно бопроводах 6 підведення газу до приміщень 7 і технологічно вхід 40 обвідної магістралі 9 почиспоживачів, при цьому основні перекривні пристрої нається за основним 2 перекривним пристроєм, 3, які розміщені на трубопроводах 6 підведення який розміщено на трубопроводі 4 підведення до газу до приміщень 7 споживачів, виконано за кільбудівель 5 газу низького тиску, і який знаходиться кістю, що дорівнює кількості приміщень 7, в яких у відкритому положенні, а вихід 41 обвідної магіст 13 39291 14 ралі 9 - за додатковим центральним 12 перекривмим логічним контролером 23 управління, обробним пристроєм, який розміщено на зазначеному лення та передачі інформації до трубопроводі 4 підведення до будівель 5 газу ниавтоматизованого робочого місця диспетчера (позького тиску на ділянці між входом (позиція 40) і зиція 24) за допомогою відповідного сигнального виходом (позиція 41) обвідної магістралі 9 (див. кабелю 36 (див. Фіг.1-5, 10, 12). Зазначений проФіг.1, 3), і який знаходиться у закритому положенграмуємий логічний контролер 23 управління, обні. Конструктивно і технологічно додатковий вхідроблення та передачі інформації до автоматизоний 10 перекривний пристрій розташований на ваного робочого місця диспетчера (позиція 24) вході (позиція 40) обвідної магістралі 9 (див. Фіг.3). з'єднаний з панеллю 28 оператора через цифроКонструктивно і технологічно додатковий вихідний вий інтерфейс 25 (див. Фіг.1, 5, 7, 8). Вхід джерела 11 перекривний пристрій розташований на виході 27 безперебійного живлення з'єднано з джерелом (позиція 41) обвідної магістралі 9 (див. Фіг.1, 3). живлення 31 змінного струму напругою 220В 50Гц Конструктивно і технологічно додатковий центра(див. Фіг.1, 5). Ви хід джерела 27 безперебійного льний 12 перекривний пристрій розташований на живлення з'єднано з входом блока живлення 26 трубопроводі 4 підведення до будівель 5 газу ни(див. Фіг.1, 5). Ви ходи блоку живлення 26 з'єднано зького тиску в районі входу (позиція 40) і виходу з програмуємим логічним контролером 23 управ(позиція 41) зазначеної обвідної магістралі 9 (див. ління, оброблення та передачі інформації до авФіг.1, 3). Конструктивно і технологічно кран 19 елетоматизованого робочого місця диспетчера (позиктромагнітний відсічний нормально закритий встація 24), з панеллю 28 оператора, з обладнанням новлено на обвідній магістралі 9 в районі між до39 для сигналізації через зазначений програмуєдатковим вхідним 10 перекривним пристроєм та мий логічний контролер 23 управління, оброблендодатковим вихідним 11 перекривним пристроєм ня та передачі інформації до автоматизованого (див. Фіг.1, 4, 6, 10, 12). Конструктивно і технологіробочого місця диспетчера (позиція 24), а зазначно кран 20 електромагнітний відсічний нормально чена панель 28 оператора з'єднана за допомогою відкритий встановлено в кінцевій частині 42 трубокабелю 34 типу Ethernet з автоматизованим робопроводу 6 підведення газу до приміщень 7 спожичим місцем диспетчера (позиція 24) послідовно вачів поза останнім приладом 8 (на останньому через пристрій 18 перенаправления потоку даних і поверху будівлі 5), що використовують природний сервер 45 існуючого інтернет-провайдера (див. газ низького тиску (див. Фіг.1, 4, 6, 10, 12). КонсФіг.1, 5, 7, 8). Конструктивно у кожному із примітруктивно і те хнологічно магістраль 22 підбурення щень 7 споживачів встановлюється один, два або встановлена в кінцевій частині 42 трубопроводу 6 більше газовизначників 14 (див. Фіг.1, 6, 10, 12). підведення газу до приміщень 7 споживачів за Конструктивно газовизначник 14 виконано з зазначеним краном 20 електромагнітним відсічним можливістю визначення загазованості у приміщеннормально відкритим (див. Фіг.1, 4, 6, 10, 12). нях 7 в реальному режимі часу. Програмуємий Конструктивно і технологічно перетворюлогічний контролер 23 управління, оброблення та вач/сигналізатор тиску 21 розташований на додатпередачі інформації до автоматизованого робочоковому тр убопроводі 43, вхід (позиція 44) якого го місця диспетчера (позиція 24) конструктивно з'єднаний з трубопроводом 6 підведення газу до містить аналогово-цифровий перетворюприміщень 7 споживачів на ділянці між останнім вач/сигналізатор 46 (див. Фіг.1, 5, 7). Констр уктивприладом 8 (що знаходиться на останньому повено систему 17 моніторингу та сигналізації виконарху будівлі 5), що використовують природний газ но з можливістю самодіагностування програмнонизького тиску, та краном 20 електромагнітним технічних засобів комплексу (позиція 1), формувідсічним нормально відкритим (див. Фіг.1, 4, 6, 10, вання сигналу «несправність комплексу», захисту 12). Конструктивно і технологічно газовизначники зазначених програмно-технічних засобів комплек14 розміщені у приміщеннях 7 споживачів у безпосу (позиція 1) від несанкціонованого доступу і несередній близькості від приладів 8, що використокоректних дій обслуговуючого персоналу, відобравують природний газ низького тиску (див. Фіг.1, 6, ження поточного значення кожного каналу 10, 12). Додатковий вхідний 10 перекривний привимірювання, а також часових затримок спрацьострій і додатковий вихідний 11 перекривний привування попереджень і захистів. Конструктивно стрій, які розташовані, відповідно, на вході (позиобладнання 39 включає обладнання для сигналіція 40) і виході (позиція 41) обвідної магістралі 9, зації та для вентиляції. Обладнання 39 для сигнавстановлено у відкритому положенні. Кожний з лізації системи 17 моніторингу та сигналізації вигазовизначників 14 з'єднаний з програмуємим логіконано у вигляді відповідних пристроїв світлової чним контролером 23 управління, оброблення та (позиція 47) та звукової (позиція 48) сигналізації. передачі інформації до автоматизованого робочоОбладнання 39 для вентиляції системи аварійного го місця диспетчера (позиція 24) за допомогою відключення подачі газу споживачам виконано у сигнального кабелю 35 (див. Фіг.1, 6, 10, 12). Кран вигляді електровентиляторів 49, які встановлено у 19 електромагнітний відсічний нормально закрикожному із приміщень 7 споживачів (див. Фіг.12). тий та кран 20 електромагнітний відсічний нормаЯк сервер 45 інтернет-провайдера (див. Фіг.1, 8) льно відкритий з'єднані з програмуємим логічним використовується або безпосередньо зазначений контролером 23 управління, оброблення та пересервер, або будь-який інший пристрій з аналогічдачі інформації до автоматизованого робочого ними функціями. Антивандальна шафа 13 із розмісця диспетчера (позиція 24) за допомогою, відміщеними у ній обладнанням системи 17 монітоповідно, кабелю 37 управління та кабелю 38 рингу та сигналізації і пристроєм 18 управління (див. Фіг.1-5, 10, 12). Перетворюперенаправлення потоку даних розміщується або вач/сигналізатор тиску 21 з'єднаний з програмуєна сходовій клітці (див. Фіг.12), або у будь-якому 15 39291 16 технічному приміщенні будівлі 5 (наприклад, в ліромагнітного відсічного нормально відкритого зафтовій (позиція 50) першого поверху будівлі 5 - як кріплюють магістраль аварійного підбурення 22 варіант конструктивного виконання). Кран 19 елек(див. Фіг.1, 4, 6, 10, 12). Конструктивно і технологітромагнітний відсічний нормально закритий та чно магістраль 22 підбурення встановлюють в кінкран 20 електромагнітний відсічний нормально цевій частині 42 трубопроводу 6 підведення газу відкритий працюють в протифазі (наприклад, якщо до приміщень 7 споживачів за зазначеним краном кран 19 відкритий, то кран 20 - закритий, і навпа20 електромагнітним відсічним нормально відкрики). Контролер 23 входить до системи 16 аварійнотим (див. Фіг.4). Додатковий трубопровід 43 (а саго відключення газу та системи 17 моніторингу та ме, його вхід (позиція 44)) приєднують до трубосигналізації (див. Фіг.1). Газовизначник 14 входить проводу 6 підведення газу до приміщень 7 до системи 17 моніторингу та сигналізації (див. споживачів на ділянці між останнім приладом 8 Фіг.1). (що знаходиться на останньому поверху будівлі 5), Комплекс аварійного відключення подачі газу що використовують природний газ низького тиску, споживачам (позиція 1), який заявляється, викорита краном 20 електромагнітним відсічним нормастовується (експлуатується) таким чином. льно відкритим (див. Фіг.4). Конструктивно і техноПопередньо підготовляють обладнання та логічно до вільного кінця додаткового трубопровоконструктивні елементи комплексу (позиція 1), ду 43 приєднують перетворювач/сигналізатор використовуючи стандартний газопровід низького тиску 21 (див. Фіг.1, 4, 6, 10, 12). тиску, який призначений для підведення до будіКонструктивно ділянку трубопроводу 6, на якій вель 5 природного газу низького тиску, а саме, встановлено кран 20, перетворювач/сигналізатор трубопровід 4 підведення до будівель 5 газу низьтиску 21, магістраль 22 підбурення (або замість кого тиску та трубопроводи 6 підведення газу до магістралі підбурення 22 - будь-який інший засіб, приміщень 7 споживачів, які приєднано (відповідза допомогою якого видаляються залишки газу з ним чином, наприклад, за допомогою з'єднувальтрубопроводу 6 підведення газу до приміщень 7 ного трубопроводу 51) до приладів 8 (наприклад, споживачів при перекритті зазначеного трубопрогазових плит), що використовують природний газ воду 6), розташовують поза житлових приміщень 7 низького тиску (і які встановлено у кожному із забудівлі 5, наприклад, на горищі. значених приміщень 7) (див. Фіг.1, Фіг.6, Фіг.10, До трубопроводу 6 підведення газу до приміФіг.12). При цьому на трубопроводі 4 підведення щень 7 споживачів на ділянці між виходом 41 обдо будівель 5 газу низького тиску встановлюють відної магістралі 9 і входом 44 додаткового трубоосновний перекривний пристрій 2 (який, як варіант провода 43 приєднують прилади 8, що конструктивного виконання, виконано кращо у вивикористовують природний газ низького тиску, при гляді вентилю), а на кожному з трубопроводів 6 цьому у з'єднувальний трубопровід 51 (який з'єдпідведення газу до приміщень 7 споживачів встанує прилади 8, що використовують природний газ новлюють перекривний пристрій 3 (який, як варінизького тиску, і тр убопровід 6 підведення газу до ант конструктивного виконання, виконано кращо у приміщень 7 споживачів) встановлюють основні вигляді перекривного/відсічного крану) (див. Фіг.1, перекривні пристрої 3 (див. Фіг.1,4, 10, 12). Фіг.3, Фіг.10, Фіг.12). Після цього (або параллельно із вищезазнаПри цьому додатково у трубопровід 4, який ченими технологічними операціями) в кожному із призначений для підведення до будівель 5 газу приміщень 7 споживачів встановлюють один, два низького тиску, врізають додатковий центральний або більше газовизначників 14 і прокладають ка12 перекривний пристрій, при цьому зазначений бельні канали 15 (для забезпечення захисту сигдодатковий центральний 12 перекривний пристрій нальних кабелів 35) (див. 1, 10, 12). Наприклад, врізають у трубопровід 4 після основного перекризазначені кабельні канали 15 встановлюють кращо вного пристрою 2 (див. Фіг.1 та Фіг.3). Далі у зав стіні 52 будівлі 5 та закріплюють безпосередньо значений трубопровід 4 врізають обвідну магістна стіні 52, забезпечуючи підведення сигнальних раль 9, вхід (позиція 40) якої знаходиться на кабелів 35 від кожного з газовизначника 14 (який ділянці трубопроводу 4 між основним перекривним конструктивно виконано з можливістю визначення пристроєм 2 та додатковим центральним перекризагазованості у приміщеннях 7 в реальному реживним пристроєм 12 (див. Фіг.1-2), а вихід (позиція мі часу) до програмуємого логічного контролеру 23 41) - за зазначеним додатковим центральним 12 управління, оброблення та передачі інформації до перекривним пристроєм (див. Фіг.1, 3). автоматизованого робочого місця диспетчера (поКонструктивно і технологічно у обвідну магістзиція 24) (див. схеми на Фіг.10-12). Кабельні канараль 9 врізають: ли 15 виконують, наприклад, у вигляді кращо ста- за входом (позиція 40) - додатковий вхідний левих тр убок діаметром не менше 10 мм і 10 перекривний пристрій (див. Фіг.1, 3); довжиною не менше товщини стіни 52 у місці за- перед виходом (позиція 41) - додатковий викладки в зазначену стіну 52 будівлі 5 (див. схему хідний 11 перекривний пристрій (див. фіг, 1, 3); на Фіг.11). - між додатковим вхідним 10 перекривним Антивандальну шафу 13 розміщують або у пристроєм і додатковим вихідним 11 перекривним будь-якому технічному приміщенні будівлі 5, напристроєм - кран 19 електромагнітний відсічний приклад, у ліфтовій 50 першого поверху – див. нормально закритий (див. схему на Фіг.1, 3). схему на Фіг.12), або на сходовій клітці 53 (див. На закінцівці трубопроводу 4 підведення до Фіг.12). Після цього у зазначену антивандальну будівель 5 газу низького тиску розміщують кран 20 шафу 13 встановлюють обладнання (позиції 23, електромагнітний відсічний нормально відкритий 25-38, 46) системи 17 моніторингу та сигналізації і (див. Фіг.1, 4, 6, 10, 12). До виходу крану 20 елект 17 39291 18 пристрій 18 перенаправлення потоку даних (див. інформації до автоматизованого робочого місця Фіг.1, Фіг.5 та Фіг.7). диспетчера (позиція 24) (див. схему на Фіг.1, Фіг.5, Після цього здійснюють заходи щодо з'єднанФіг.6-7 та Фіг.12); ня між собою конструктивних елементів, що вхо- панель 28 оператора з'єднується за допомодять до складу системи 16 аварійного відключення гою кабелю 34 типу Ethernet з автоматизованим подачі газу споживачам та системи 17 моніторингу робочим місцем диспетчера (позиція 24) послідовта сигналізації, а також з'єднання пристрою 18 но через пристрій 18 перенаправлення потоку даперенаправлення потоку даних з автоматизованим них та сервер 45 існуючого інтернет-провайдера робочим місцем диспетчера (позиція 24), напри(див. Фіг.1, Фіг.5 та Фіг.7-8). клад, за допомогою кабелю 34 типу Ethernet через Перед підключенням комплексу аварійного сервер 45 існуючого інтернет-провайдера (зазнавідключення подачі газу споживачам, який заявлячений сервер 45, як варіант конструктивного викоється, до роботи, здійснюють заходи, згідно з якинання, може бути виконаний у виді будь-якого інми перекривають додатковий центральний 12 пешого пристрою з аналогічними функціями) (див. рекривний пристрій (що знаходиться на Фіг.1 та Фіг.7-8). трубопроводі 4 підведення до будівель 5 газу ниПри цьому: зького тиску), а додатковий вхідний 10 перекрив- кожний з газовизначників 14 з'єднується з ний пристрій і додатковий вихідний 11 перекривпрограмуємим логічним контролером 23 управлінний пристрій (що знаходяться на трубопроводі ня, оброблення та передачі інформації до автомаобвідної магістралі 9) встановлюють у відкрите тизованого робочого місця диспетчера (позиція 24) положення (див. Фіг.1, 3). Основний перекривний за допомогою сигнального кабелю 35 (див. Фіг.1, пристрій 2 залишається у відкритому положення і Фіг.5-7, Фіг.9-12); пропускає газ до споживачів (до приладів 8) через - кран 19 електромагнітний відсічний нормальобвідну магістраль 9 (див. Фіг.1, 3). но закритий з'єднується з програмуємим логічним Після цього комплекс аварійного відключення контролером 23 управління, оброблення та переподачі газу споживачам, який заявляється, є готодачі інформації до автоматизованого робочого вим до роботи. місця диспетчера (позиція 24) за допомогою кабеОператор вмикає джерело 27 безперебійного лю 37 управління (див. Фіг.1-3, Фіг.5); живлення (до якого за допомогою кабелю 32 під- кран 20 електромагнітний відсічний нормальведення змінного струму напругою 220В 50Гц) но відкритий з'єднується з програмуємим логічним приєднано джерело живлення 31 змінного струму контролером 23 управління, оброблення та перенапругою 220В 50Гц та блок живлення 26 (який дачі інформації до автоматизованого робочого з'єднано з виходом зазначеного джерела живленмісця диспетчера (позиція 24) за допомогою кабеня 31 змінного струму напругою 220В 50Гц). Блок лю 38 управління (див. Фіг.1-2, Фіг.4, Фіг.6-7, Фіг.10 живлення 26 перетворює змінний струм напругою та Фіг.12); 220В 50Гц у постійний струм напругою 24В, який - перетворювач/сигналізатор тиску 21 з'єднуподається на вхід програмуємого логічного контється з програмуємим логічним контролером 23 ролера 23 управління, оброблення та передачі управління, оброблення та передачі інформації до інформації до автоматизованого робочого місця автоматизованого робочого місця диспетчера (подиспетчера (позиція 24) та на вхід панелі 28 опезиція 24) за допомогою відповідного сигнального ратора (див. схеми на Фіг.1, Фіг.5 та Фіг.7). кабелю 36 (див. Фіг.1-2, 4, 5, 6, 7, 10, 12); Далі оператор з панелі 28 за допомогою кно- програмуємий логічний контролер 23 управпок 29 управління комплексом 1 (див. Фіг.1 та ління, оброблення та передачі інформації до авФіг.7) забезпечує набір відповідної інформації щотоматизованого робочого місця диспетчера (позидо конфігурації комплексу 1 (кількості газовизначція 24) з'єднується з панеллю 28 оператора через ників 14, складу виконавчих пристроїв та інше) та цифровий інтерфейс 25 (див. Фіг.1, Фіг.5 та Фіг.7); режиму передачі інформації на оперативний рі- вхід джерела 27 безперебійного живлення вень автоматизованого робочого місця диспетчера з'єднується з джерелом живлення 31 змінного (позиція 24) за допомогою пакетної технології типу струму напругою 220В 50Гц за допомогою кабелю Ethernet (позиція 34) послідовно через пристрій 18 32 (див. Фіг.1, Фіг.5 та Фі г.7); перенаправлення потоку даних і сервер 45 існую- вихід джерела 27 безперебійного живлення чого інтернет-провайдера (або через будь-який з'єднується з входом блока живлення 26 за допоінший пристрій з аналогічними функціями щодо могою кабелю 32 (див. Фіг.1, Фіг.5 та Фіг.7); зазначеного сервера 45) (див. Фіг.1 та Фіг.7-8). - виходи блоку живлення 26 з'єднуються з проТакож оператор здійснює: грамуємим логічним контролером 23 управління, - настроювання рівня сигналу газовизначника оброблення та передачі інформації до автомати14 на закриття крана 20 електромагнітного відсічзованого робочого місця диспетчера (позиція 24), з ного нормально відкритого (який встановлено на панеллю 28 оператора, а також з обладнанням закінцівці трубопроводу 6 підведення газу до при(позиція 39) для сигналізації і вентиляції (а саме, з міщень 7 споживачів) і з'єднано з програмуємим відповідними пристроями світлової (позиція 47) та логічним контролером 23 управління, оброблення звукової (позиція 48) сигналізації - див. схему на та передачі інформації до автоматизованого робоФіг.1, Фіг.5, Фіг.6-7 та Фіг.12) і пристроями вентичого місця диспетчера (позиція 24) за допомогою ляції (позиція 49) (а саме, з електровентиляторами кабелю 38 управління) (див. Фіг.1 та Фіг.5); 49, що розміщені у кожному з приміщень 7 спожи- настроювання рівня сигналу газовизначника вачів) через зазначений програмуємий логічний 14 на відкриття крана 19 електромагнітного відсічконтролер 23 управління, оброблення та передачі ного нормально закритого (який встановлено у 19 39291 20 обвідну магістраль 9 і з'єднано з програмуємим газу (і розташований на трубопроводі 6 перед кралогічним контролером 23 управління, оброблення ном 20), і який по сигнальному кабелю 36 перета передачі інформації до автоматизованого рободасть «аварійний» сигнал на програмуємий логіччого місця диспетчера (позиція 24) за допомогою ний контролер 23 управління, оброблення та кабелю 37 управління) (див. Фіг.1 та Фіг.5). передачі інформації до автоматизованого робочоПри цьому оператор контролює набір відповіго місця диспетчера (позиція 24) (див. Фіг.1, Фіг.5, дної інформації за допомогою екрану 30, який розФіг.7-8). ташований на панелі 28 оператора (див. схеми на В обох випадках зазначений програмуємий лоФіг.1, Фіг.5 та Фіг.7). гічний контролер 23 управління, оброблення та Зазначена конфігурація комплексу з панелі 28 передачі інформації до автоматизованого робочооператора через цифровий інтерфейс 25 передаго місця диспетчера (позиція 24) здійснює обробку ється на програмуємий логічний контролер 23 вхідної інформації («аварійного» сигналу) і формує управління, оброблення та передачі інформації до командний сигнал («відключення живлення») на автоматизованого робочого місця диспетчера (позакриття крану (позиція 19) (який перекриває дозиція 24) (див. Фіг.1, Фіг.5, Фіг.7-8). ступ газу до трубопроводів 6 підведення газу до Споживач використовує прилад 8 (наприклад, приміщень 7 споживачів) і на сповіщення відповідгазову плиту) шляхом відкриття основного переної служби (передачу інформації про аварію до кривного пристрою 3, який розміщено на трубоавтоматизованого робочого місця диспетчера (попроводі 6 підведення газу (а саме, на з'єднувальзиція 24) послідовно через пристрій 18 перенапраному трубопроводі 51) до приміщень 7 споживачів влення потоку даних та сервер (позиція 45) існую(див. Фіг.1, Фіг.6 та Фіг.10, 12). По закінченню вичого інтернет-провайдера по кабелю 34 типу користання пристрою 8, споживач перекриває заEthernet (див. Фіг.1 та Фіг.7-8). значений основний перекривний пристрій 3, відсіТакож програмуємий логічний контролер 23 каючи подачу газу від зазначеного пристрою 8 управління, оброблення та передачі інформації до (див. Фіг.1, Фіг.6 та Фіг.10, 12). автоматизованого робочого місця диспетчера (поЯкщо немає витоку газу, то газовизначники 14, зиція 24) формує командний сигнал («відключення які розміщені у приміщеннях 7 споживачів у безпоживлення») на відкриття крану 20 (який відкривасередній близькості від приладів 8 (див. Фіг.1, Фіг.6 ється і з'єднує вн утрішню порожнину тр убопроводу та Фіг.10, 12), не спрацьовують, кран (позиція 19) 6 підведення газу до приміщень 7 споживачів з відкритий і пропускає по обвідній магістралі 9 газ атмосферою через магістраль аварійного підбунизького тиску до приладів 8, що використовують рення 22). Це здійснюється для недопущення скуприродний газ низького тиску (див. схеми на Фіг.1, пчування газу в приміщенні 7 до підвищеної (вибу3). При цьому кран 20 електромагнітний відсічний хонебезпечної) концентрації газу, який може нормально відкритий (який встановлено на закінпотрапити у приміщення 7 через відкриті конфорки цівці трубопроводу 6 підведення газу до приміприладу 8 після того, як вогонь погасне при падінні щень 7 споживачів), знаходиться у закритому потиску, через магістраль аварійного підбурення 22. ложенні (зазначене положення здійснюється Газ із внутрішньої порожнини трубопроводу 6 буде шляхом подачі командного сигналу з програмуєвисмоктуватися в атмосфер у на підставі різниці мого логічного контролеру 23 управління, обробтиску на обрізі магістралі аварійного підбурення 22 лення та передачі інформації до автоматизованоі в зазначеному тр убопроводі 6. го робочого місця диспетчера (позиція 24) при При нормальній роботі комплексу 1 і в аварійнаявності живлення в системі комплексу 1). Кран ній ситуації в обох випадках (що наведені вище) 20 перекриває (при нормальній роботі комплексу кран 19 електромагнітний відсічний нормально 1) виток газу з внутрішньої порожнини трубопрозакритий та кран 20 електромагнітний відсічний воду 6 через магістраль аварійного підбурення 22 нормально відкритий працюють в протифазі, нав атмосферу. приклад, якщо кран 19 відкривається, то кран 20 Комплекс аварійного відключення подачі газу закривається, і навпаки. споживачам, який заявляється, автоматично спраЗазначений «аварійний» сигнал поступає на цьовує у дво х випадках: вхід програмуємого логічного контролера 23 - коли зріс рівень загазованості у приміщенні 7 управління, оброблення та передачі інформації до споживачів; автоматизованого робочого місця диспетчера (по- коли підвищився тиск газу у тр убопроводі 4 зиція 24) через цифровий інтерфейс 25, який пепідведення до будівель 5 газу низького тиску. ретворює електричний сигнал у цифровий код і Якщо за будь-яких обставин зріс рівень загаподає його на аналогово-цифровий перетворювач зованості у приміщенні 7 споживачів, спрацьовує 46, що входить до складу зазначеного контролера газовизначник 14, що знаходиться у цьому примі23 (див. Фіг.1, Фіг.5 та Фіг.7). Переведений у цифщенні 7 (див. Фіг.1, Фіг.6 та Фіг.10, 12), який по сигровий код аварійний сигнал надходить до панелі нальному кабелю 35 передає сигнал на програму28 оператора (див. схеми на Фіг.1, Фіг.5 та Фіг.7). ємий логічний контролер 23 управління, У відповідності до програмного забезпечення, оброблення та передачі інформації до автоматищо встановлено у панелі 28 оператора, визначазованого робочого місця диспетчера (позиція 24). ється необхідна інформація, наприклад, з вказівЯкщо за будь-яких обставин зріс рівень тиску газу кою місця аварії, яка передається до автоматизоу трубопроводі 4 (що автоматично призведе до ваного робочого місця диспетчера (позиція 24) для зростання тиску газу у тр убопроводі 6), спрацьоприйняття рішення щодо ліквідації аварії. вує перетворювач/сигналізатор тиску 21, що знаУ той же час з програмуємого логічного контходиться в системі 16 аварийного відключення ролера 23 управління, оброблення та передачі 21 39291 22 інформації до автоматизованого робочого місця електромагнітного відсічного нормально відкритодиспетчера (позиція 24) може бути сформований го, чим здійснюють підбурення газу (що знахокомандний сигнал на (в разі варіанту конструктивдиться під тиском) з порожнини трубопроводу 6 ного виконання): підведення газу до приміщень 7 споживачів послі- спрацьовування пристрою 47 світлової сигдовно через відкритий кран 20 та через магістраль налізації (наприклад, сигнальної лампи) (див. аварійного підбурення 22. Після здійснення захоФіг.1, Фіг.6, 7, 12); дів щодо підбурення газу (що знаходиться під тис- спрацьовування пристрою 48 звукової сигнаком) з порожнини трубопроводу 6 підведення газу лізації (наприклад, гучномовця, який передає віддо приміщень 7 споживачів, знімають з додатковоповідний запис щодо тривоги, або здійснюється го трубопроводу 43 (що приєднаний до трубопроспрацьовування сирени) (див. схеми на Фіг.1, воду 6 у його кінцевій частині перед краном 20) Фіг.6, 7, 12); перетворювач/сигналізатор тиску 21 і заміняють на - включення обладнання 39 для вентиляції новий. Після встановлення нового перетворюваприміщень 7 (наприклад, електровентиляторів 49) ча/сигналізатора тиску 21 на додатковий трубо(див. Фіг.1, Фіг.6, 7, 12). провід 43, кран 20 перекривають за допомогою В процесі експлуатації комплекса 1 передбавідповідного командного сигналу, який формують з чена можливість його ремонту або технічного програмуємого логічного контролера 23 управліногляду, або заміни крана 19 електромагнітного ня, оброблення та передачі інформації до автомавідсічного нормально закритого (який встановлено тизованого робочого місця диспетчера (позиція у обвідну магістраль 9), який, наприклад, вийшов з 24), а кран 19 - відкривають, забезпечуючи підвеладу. дення газу під тиском до трубопроводу 6 та, відпоДля здійснення зазначених заходів додаткові відно, до зазначеного перетворюваперекривні пристрої (позиції 10 і 11) закривають, ча/сигналізатора тиску 21 і приладів 8. додатковий центральний 12 перекривний пристрій, В процесі експлуатації система 17 моніторингу який встановлено на трубопроводі 4, відкривають. та сигналізації, яку виконано з можливістю самодіДалі знімають кран 19 електромагнітний відсічний агностування програмно-технічних засобів компленормально закритий і заміняють його на новий. ксу, формування сигналу «несправність комплекВ процесі ремонту крану 19 газ до споживачів су», за хисту зазначених програмно-технічних подається по трубопроводу 4 до трубопроводів 6 засобів комплексу від несанкціонованого доступу і через відкритий додатковий центральний 12 перенекоректних дій обслуговуючого персоналу, відокривний пристрій (див. схему на Фіг.1-2). браження поточного значення кожного каналу виПісля ремонту додаткові перекривні пристрої мірювання, а також часових затримок спрацьову(позиції 10 і 11) відкривають, додатковий центравання попереджень і захистів, здійснює зазначені льний 12 перекривний пристрій, який встановлено перевірки. на трубопроводі 4, закривають, а кран 19 електроПідвищення ефективності застосування коммагнітний відсічний нормально закритий перевіплексу аварійного відключення подачі газу спожиряють шляхом подачі відповідної команди з панелі вачам, який заявляється, у порівнянні із прототи28 оператора через цифровий інтерфейс 25 та пом, досягається шляхом встановлення на ньому програмуємий логічний контролер 23 управління, обвідної магістралі, додаткових запобіжних запіроброблення та передачі інформації до автоматиних пристроїв, газовизначників, кабельних каналів, зованого робочого місця диспетчера (позиція 24) системи аварійного відключення подачі газу спона зазначений кран 19 електромагнітний відсічний живачам, системи моніторингу та сигналізації і нормально закритий. пристрій перенаправлення потоку даних, які, при Для здійснення ремонту чи перевірки перетвосумісній роботі, забезпечать автоматично, по сигрювача/сигналізатора тиску 21 формують на паненалу з будь-якого газовизначника та перетворювалі 28 оператора відповідні командні сигнали - на ча/сигнлізатора тиску, відключення подачі газу закриття крану 19 електромагнітного відсічного споживачам і сповіщення про це відповідні служби нормально закритого та на відкриття крану 20 елез вказівкою місця аварії. Підвищення ефективності ктромагнітного відсічного нормально відкритого. застосування комплексу аварійного відключення При цьому подача газу в трубопровід 6 підведення подачі газу споживачам, який заявляється, у порігазу до приміщень 7 споживачів припиняється (у внянні із прототипом, досягається також шляхом разі знаходження додаткового вхідного 10 запірновстановлення на кінцевій частині трубопроводу го пристрою, що встановлений на обвідній магістпідведення газу до приміщень споживачів крану ралі 9, та додаткового центрального 12 запірного електромагнітного відсічного нормально відкритопристрою, що встановлений на трубопроводі 4, у го та магістралі підбурення, що дозволяє в аварійзакритому положенні). ній ситуації здійснювати підбурення газу (що знаПісля цього за допомогою програмуємого логіходиться під тиском) з порожнини трубопроводу чного контролера 23 управління, оброблення та підведення газу до приміщень споживачів в атмопередачі інформації до автоматизованого робочосферу і не припускає вихід газу в приміщення чего місця диспетчера (позиція 24) формують корез вікриті конфорки газових пристроїв, які знахомандний сигнал («відключення живлення») на задяться у приміщеннях будівлі. криття крану (позиція 19) (який перекриває доступ Джерела інформації: газу до тр убопроводів 6 підведення газу до примі1. Строительные нормы и правила. «Газоснащень 7 споживачів і пристроїв 8 через обвідну мабжение». СНиП 2.04.08-87. Пункт 5 «Оборудовагістраль 9) і формують командний сигнал («відние ГРП И ГРУ », М., 1997 - аналог. ключення живлення») на відкриття крану 20 23 39291 24 2. Строительные нормы и правила. «Газоснагазопроводы»,. М., 2002 - прототип. бжение». СНиП 42-01-2002. Пункт 7 «Внутренние 25 39291 26 27 39291 28 29 39291 30 31 39291 32 33 39291 34 35 39291 36 37 39291 38 39 39291 40 41 39291 42 43 Комп’ютерна в ерстка В. Мацело 39291 Підписне 44 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
