Комплекс аварійного відключення подачі газу споживачам

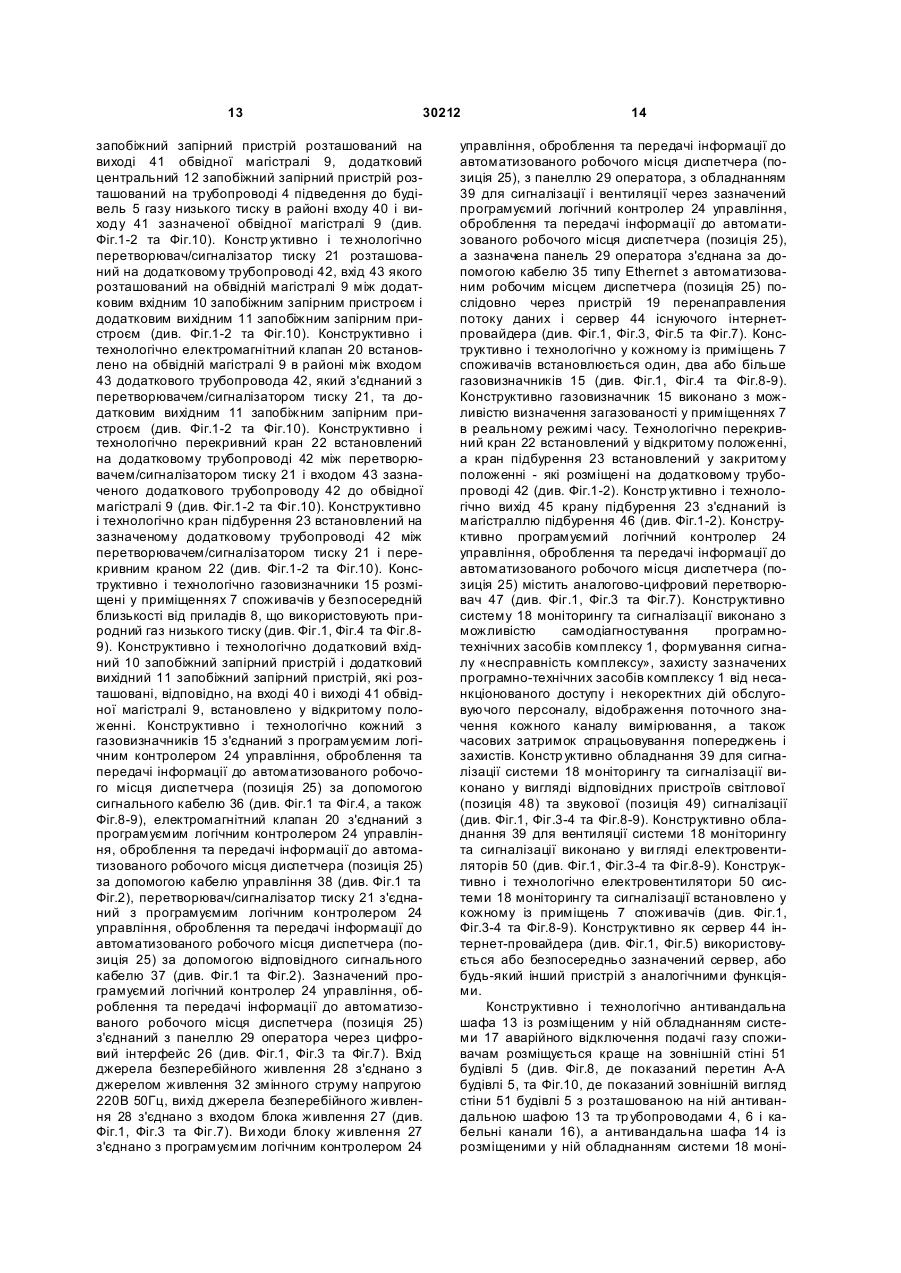

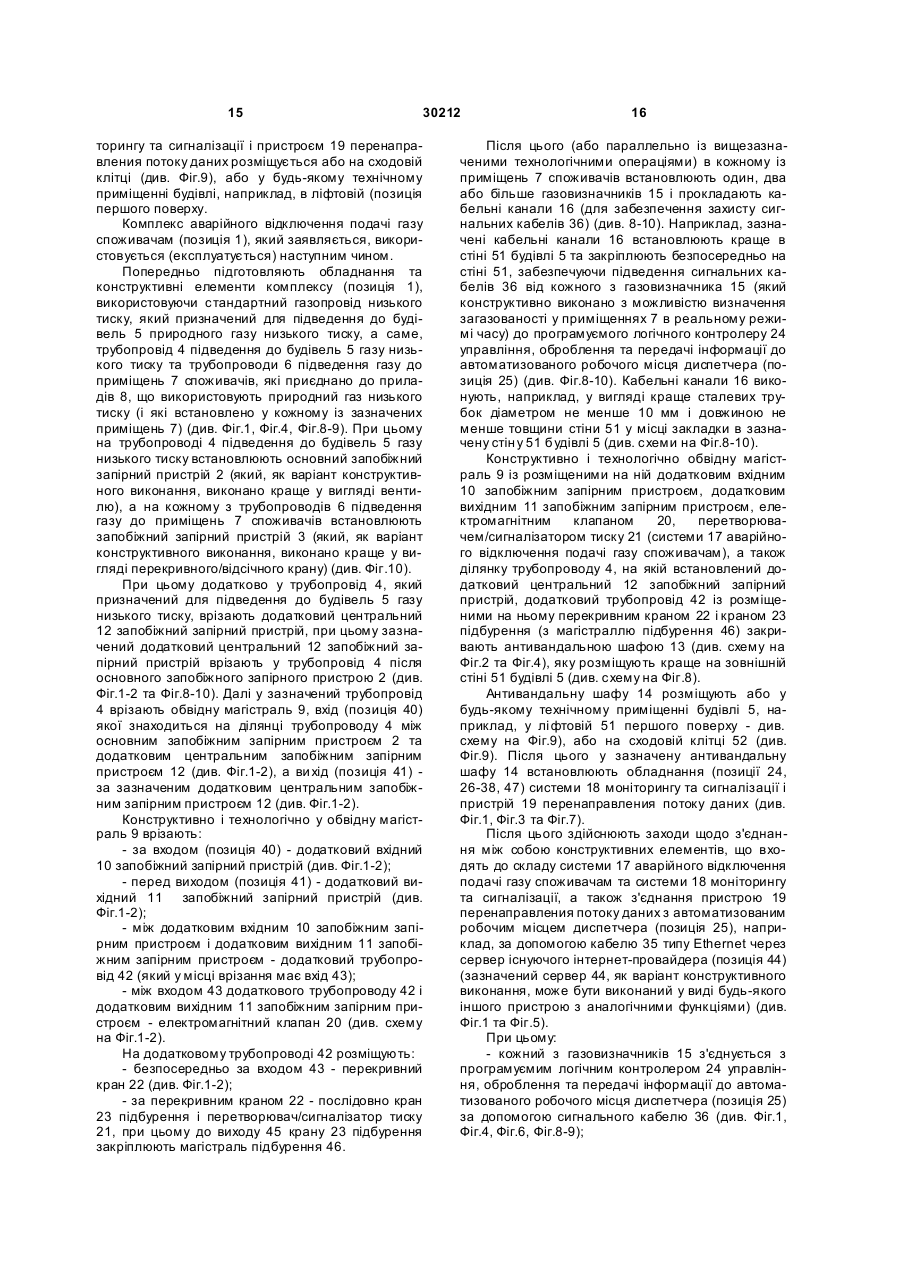

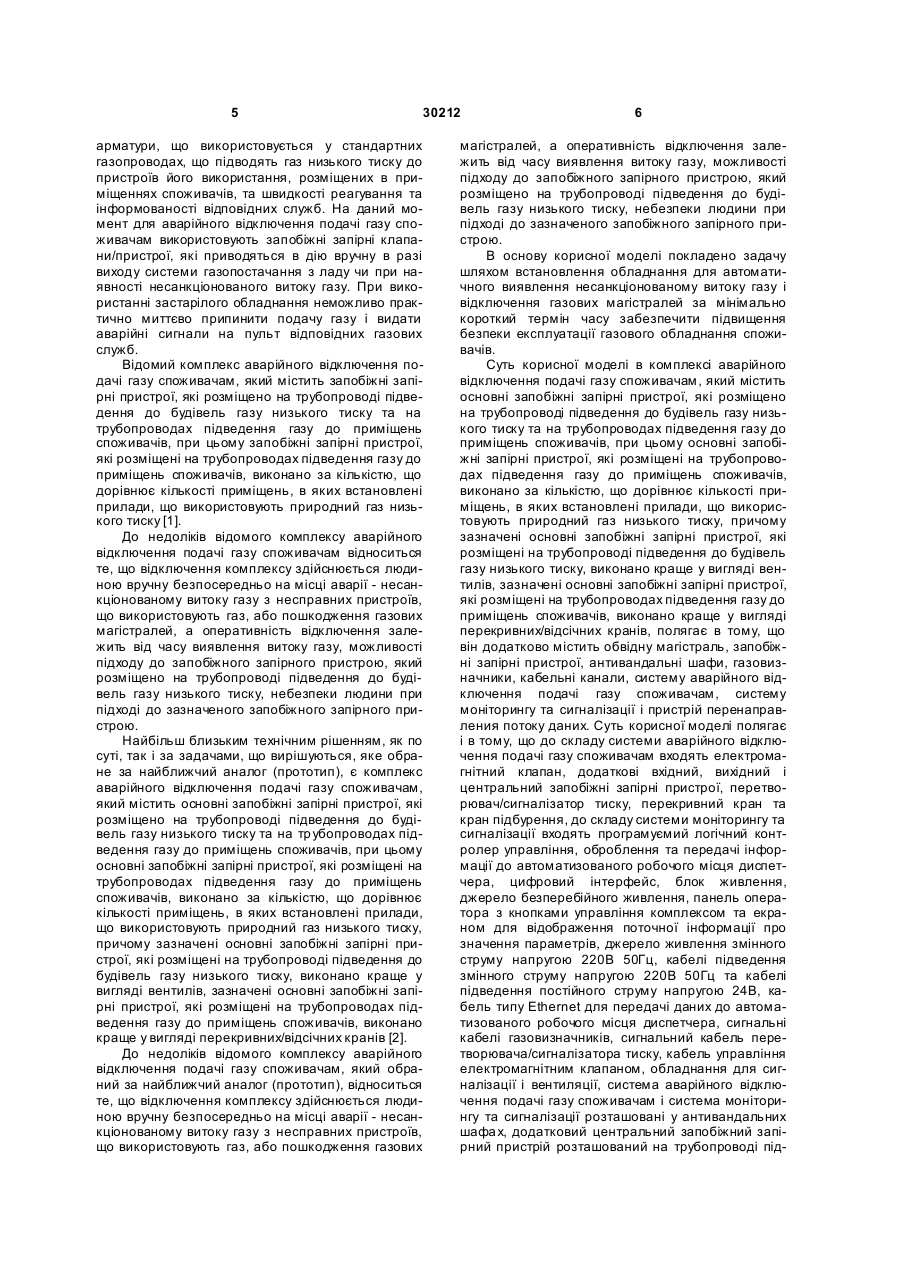

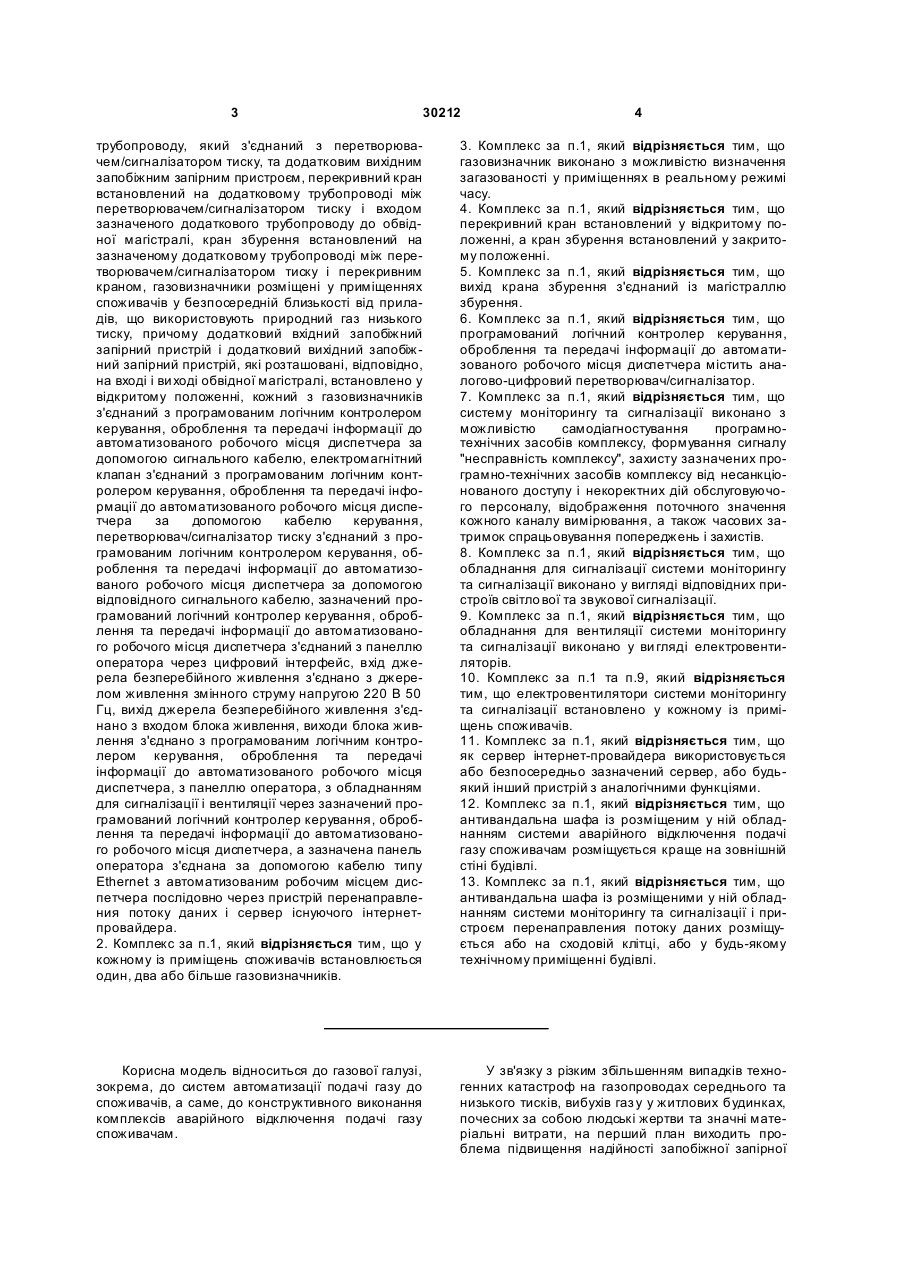

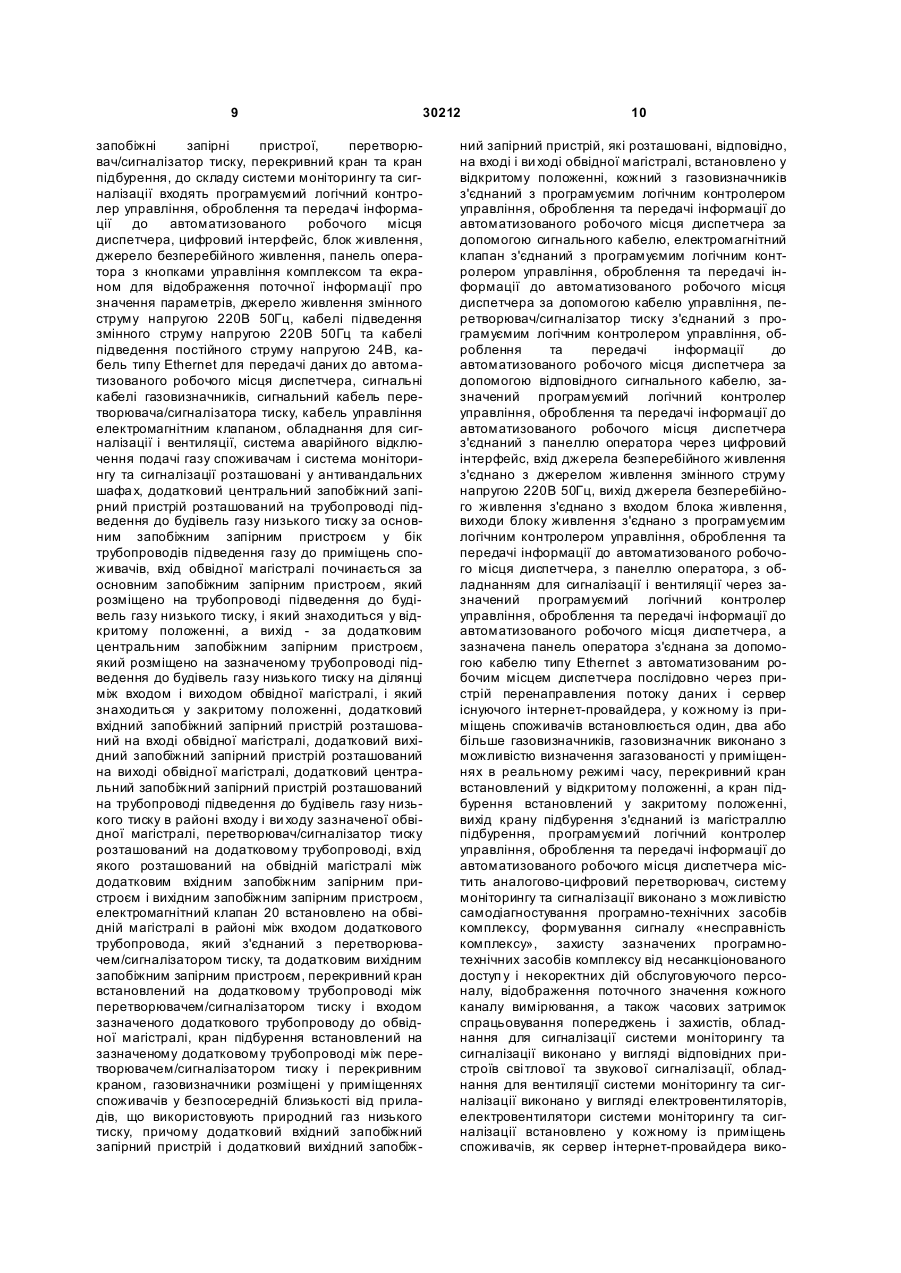

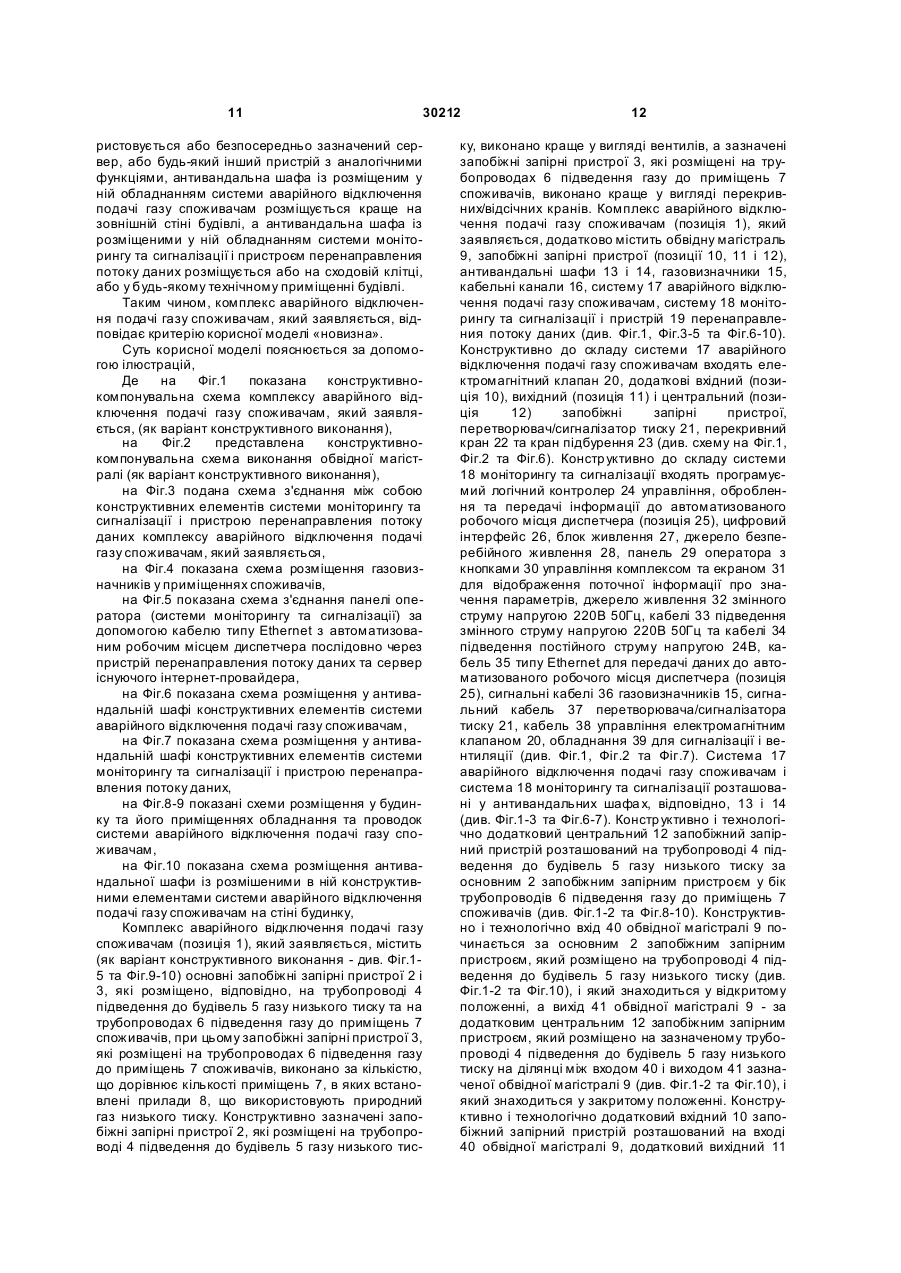

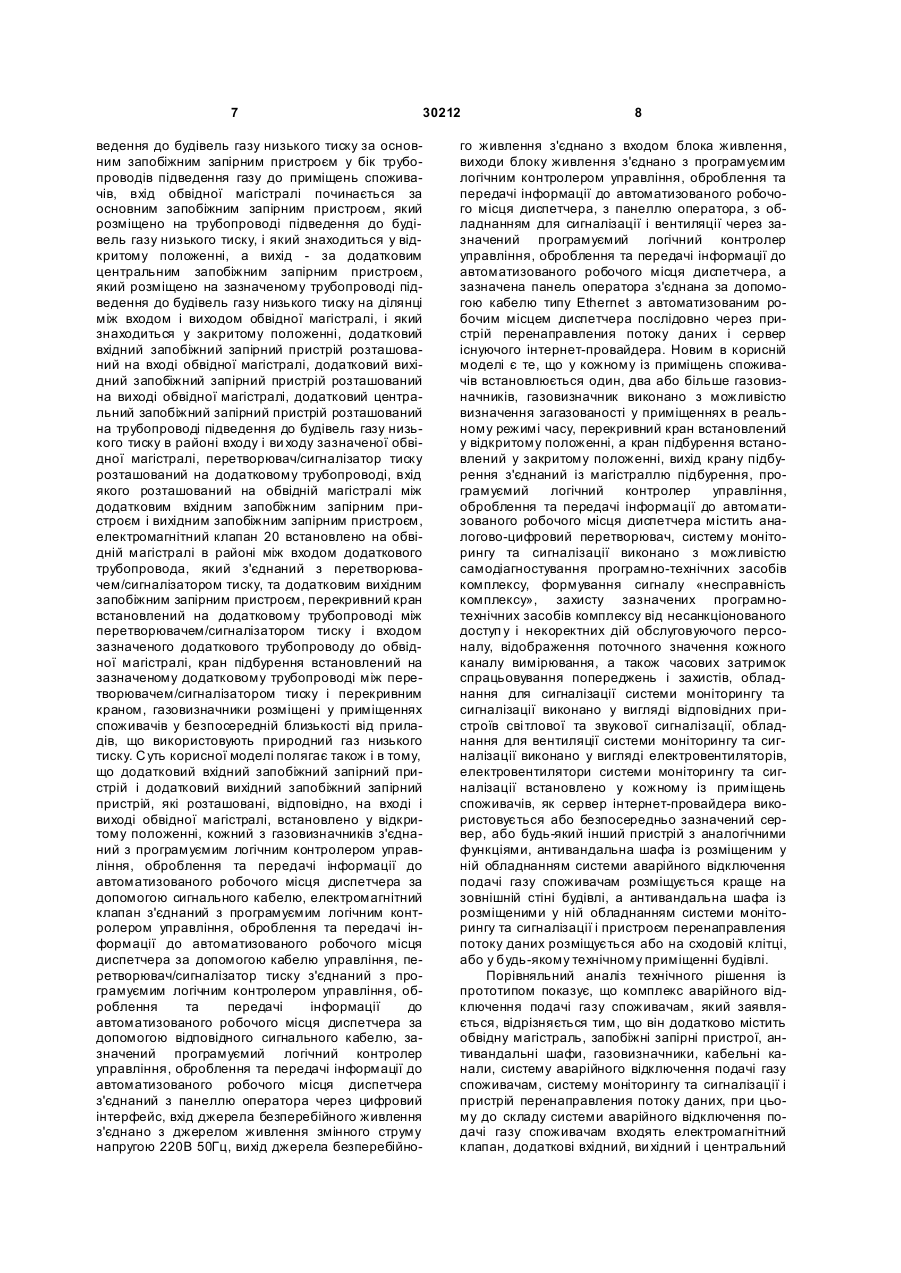

1. Комплекс аварійного відключення подачі газу споживачам, що містить основні запобіжні запірні пристрої, які розміщено на трубопроводі підведення до будівель газу низького тиску та на трубопроводах підведення газу до приміщень споживачів, при цьому основні запобіжні запірні пристрої, які розміщені на трубопроводах підведення газу до приміщень споживачів, виконано за кількістю, що дорівнює кількості приміщень, в яких встановлені прилади, що використовують природний газ низького тиску, причому зазначені основні запобіжні запірні пристрої, які розміщені на трубопроводі підведення до будівель газу низького тиску, виконано краще у вигляді вентилів, зазначені основні запобіжні запірні пристрої, які розміщені на трубопроводах підведення газу до приміщень споживачів, виконано краще у вигляді перекривних/відсічних кранів, який відрізняється тим, що він додатково містить обвідну магістраль, запобіжні запірні пристрої, антивандальні шафи, газовизначники, кабельні канали, систему аварійного відключення подачі газу споживачам, систему моніторингу та сигналізації і пристрій перенаправлення потоку даних, при цьому до складу системи аварійного відключення подачі газу споживачам входять електромагнітний клапан, додаткові вхідний, вихідний і центральний запобіжні запірні пристрої, перетворювач/сигналізатор тиску, перекривний кран та кран збурення, до складу системи моніторінгу та сигналізації входять програмований логічний контролер керування, оброблення та передачі інформації до автоматизованого робочого місця диспетчера, цифровий інтерфейс, блок жив 2 (19) 1 3 30212 4 трубопроводу, який з'єднаний з перетворювачем/сигналізатором тиску, та додатковим вихідним запобіжним запірним пристроєм, перекривний кран встановлений на додатковому трубопроводі між перетворювачем/сигналізатором тиску і входом зазначеного додаткового трубопроводу до обвідної магістралі, кран збурення встановлений на зазначеному додатковому трубопроводі між перетворювачем/сигналізатором тиску і перекривним краном, газовизначники розміщені у приміщеннях споживачів у безпосередній близькості від приладів, що використовують природний газ низького тиску, причому додатковий вхідний запобіжний запірний пристрій і додатковий вихідний запобіжний запірний пристрій, які розташовані, відповідно, на вході і ви ході обвідної магістралі, встановлено у відкритому положенні, кожний з газовизначників з'єднаний з програмованим логічним контролером керування, оброблення та передачі інформації до автоматизованого робочого місця диспетчера за допомогою сигнального кабелю, електромагнітний клапан з'єднаний з програмованим логічним контролером керування, оброблення та передачі інформації до автоматизованого робочого місця диспетчера за допомогою кабелю керування, перетворювач/сигналізатор тиску з'єднаний з програмованим логічним контролером керування, оброблення та передачі інформації до автоматизованого робочого місця диспетчера за допомогою відповідного сигнального кабелю, зазначений програмований логічний контролер керування, оброблення та передачі інформації до автоматизованого робочого місця диспетчера з'єднаний з панеллю оператора через цифровий інтерфейс, вхід джерела безперебійного живлення з'єднано з джерелом живлення змінного струму напругою 220 В 50 Гц, вихід джерела безперебійного живлення з'єднано з входом блока живлення, виходи блока живлення з'єднано з програмованим логічним контролером керування, оброблення та передачі інформації до автоматизованого робочого місця диспетчера, з панеллю оператора, з обладнанням для сигналізації і вентиляції через зазначений програмований логічний контролер керування, оброблення та передачі інформації до автоматизованого робочого місця диспетчера, а зазначена панель оператора з'єднана за допомогою кабелю типу Ethernet з автоматизованим робочим місцем диспетчера послідовно через пристрій перенаправления потоку даних і сервер існуючого інтернетпровайдера. 2. Комплекс за п.1, який відрізняється тим, що у кожному із приміщень споживачів встановлюється один, два або більше газовизначників. 3. Комплекс за п.1, який відрізняється тим, що газовизначник виконано з можливістю визначення загазованості у приміщеннях в реальному режимі часу. 4. Комплекс за п.1, який відрізняється тим, що перекривний кран встановлений у відкритому положенні, а кран збурення встановлений у закритому положенні. 5. Комплекс за п.1, який відрізняється тим, що вихід крана збурення з'єднаний із магістраллю збурення. 6. Комплекс за п.1, який відрізняється тим, що програмований логічний контролер керування, оброблення та передачі інформації до автоматизованого робочого місця диспетчера містить аналогово-цифровий перетворювач/сигналізатор. 7. Комплекс за п.1, який відрізняється тим, що систему моніторингу та сигналізації виконано з можливістю самодіагностування програмнотехнічних засобів комплексу, формування сигналу "несправність комплексу", захисту зазначених програмно-технічних засобів комплексу від несанкціонованого доступу і некоректних дій обслуговуючого персоналу, відображення поточного значення кожного каналу вимірювання, а також часових затримок спрацьовування попереджень і захистів. 8. Комплекс за п.1, який відрізняється тим, що обладнання для сигналізації системи моніторингу та сигналізації виконано у вигляді відповідних пристроїв світло вої та звукової сигналізації. 9. Комплекс за п.1, який відрізняється тим, що обладнання для вентиляції системи моніторингу та сигналізації виконано у ви гляді електровентиляторів. 10. Комплекс за п.1 та п.9, який відрізняється тим, що електровентилятори системи моніторингу та сигналізації встановлено у кожному із приміщень споживачів. 11. Комплекс за п.1, який відрізняється тим, що як сервер інтернет-провайдера використовується або безпосередньо зазначений сервер, або будьякий інший пристрій з аналогічними функціями. 12. Комплекс за п.1, який відрізняється тим, що антивандальна шафа із розміщеним у ній обладнанням системи аварійного відключення подачі газу споживачам розміщується краще на зовнішній стіні будівлі. 13. Комплекс за п.1, який відрізняється тим, що антивандальна шафа із розміщеними у ній обладнанням системи моніторингу та сигналізації і пристроєм перенаправления потоку даних розміщується або на сходовій клітці, або у будь-якому технічному приміщенні будівлі. Корисна модель відноситься до газової галузі, зокрема, до систем автоматизації подачі газу до споживачів, а саме, до конструктивного виконання комплексів аварійного відключення подачі газу споживачам. У зв'язку з різким збільшенням випадків техногенних катастроф на газопроводах середнього та низького тисків, вибухів газ у у житлових будинках, почесних за собою людські жертви та значні матеріальні витрати, на перший план виходить проблема підвищення надійності запобіжної запірної 5 30212 арматури, що використовується у стандартних газопроводах, що підводять газ низького тиску до пристроїв його використання, розміщених в приміщеннях споживачів, та швидкості реагування та інформованості відповідних служб. На даний момент для аварійного відключення подачі газу споживачам використовують запобіжні запірні клапани/пристрої, які приводяться в дію вручну в разі виходу системи газопостачання з ладу чи при наявності несанкціонованого витоку газу. При використанні застарілого обладнання неможливо практично миттєво припинити подачу газу і видати аварійні сигнали на пульт відповідних газових служб. Відомий комплекс аварійного відключення подачі газу споживачам, який містить запобіжні запірні пристрої, які розміщено на трубопроводі підведення до будівель газу низького тиску та на трубопроводах підведення газу до приміщень споживачів, при цьому запобіжні запірні пристрої, які розміщені на трубопроводах підведення газу до приміщень споживачів, виконано за кількістю, що дорівнює кількості приміщень, в яких встановлені прилади, що використовують природний газ низького тиску [1]. До недоліків відомого комплексу аварійного відключення подачі газу споживачам відноситься те, що відключення комплексу здійснюється людиною вручну безпосередньо на місці аварії - несанкціонованому витоку газу з несправних пристроїв, що використовують газ, або пошкодження газових магістралей, а оперативність відключення залежить від часу виявлення витоку газу, можливості підходу до запобіжного запірного пристрою, який розміщено на трубопроводі підведення до будівель газу низького тиску, небезпеки людини при підході до зазначеного запобіжного запірного пристрою. Найбільш близьким технічним рішенням, як по суті, так і за задачами, що вирішуються, яке обране за найближчий аналог (прототип), є комплекс аварійного відключення подачі газу споживачам, який містить основні запобіжні запірні пристрої, які розміщено на трубопроводі підведення до будівель газу низького тиску та на тр убопроводах підведення газу до приміщень споживачів, при цьому основні запобіжні запірні пристрої, які розміщені на трубопроводах підведення газу до приміщень споживачів, виконано за кількістю, що дорівнює кількості приміщень, в яких встановлені прилади, що використовують природний газ низького тиску, причому зазначені основні запобіжні запірні пристрої, які розміщені на трубопроводі підведення до будівель газу низького тиску, виконано краще у вигляді вентилів, зазначені основні запобіжні запірні пристрої, які розміщені на трубопроводах підведення газу до приміщень споживачів, виконано краще у вигляді перекривних/відсічних кранів [2]. До недоліків відомого комплексу аварійного відключення подачі газу споживачам, який обраний за найближчий аналог (прототип), відноситься те, що відключення комплексу здійснюється людиною вручну безпосередньо на місці аварії - несанкціонованому витоку газу з несправних пристроїв, що використовують газ, або пошкодження газових 6 магістралей, а оперативність відключення залежить від часу виявлення витоку газу, можливості підходу до запобіжного запірного пристрою, який розміщено на трубопроводі підведення до будівель газу низького тиску, небезпеки людини при підході до зазначеного запобіжного запірного пристрою. В основу корисної моделі покладено задачу шляхом встановлення обладнання для автоматичного виявлення несанкціонованому витоку газу і відключення газових магістралей за мінімально короткий термін часу забезпечити підвищення безпеки експлуатації газового обладнання споживачів. Суть корисної моделі в комплексі аварійного відключення подачі газу споживачам, який містить основні запобіжні запірні пристрої, які розміщено на трубопроводі підведення до будівель газу низького тиску та на трубопроводах підведення газу до приміщень споживачів, при цьому основні запобіжні запірні пристрої, які розміщені на трубопроводах підведення газу до приміщень споживачів, виконано за кількістю, що дорівнює кількості приміщень, в яких встановлені прилади, що використовують природний газ низького тиску, причому зазначені основні запобіжні запірні пристрої, які розміщені на трубопроводі підведення до будівель газу низького тиску, виконано краще у вигляді вентилів, зазначені основні запобіжні запірні пристрої, які розміщені на трубопроводах підведення газу до приміщень споживачів, виконано краще у вигляді перекривних/відсічних кранів, полягає в тому, що він додатково містить обвідну магістраль, запобіжні запірні пристрої, антивандальні шафи, газовизначники, кабельні канали, систему аварійного відключення подачі газу споживачам, систему моніторингу та сигналізації і пристрій перенаправления потоку даних. Суть корисної моделі полягає і в тому, що до складу системи аварійного відключення подачі газу споживачам входять електромагнітний клапан, додаткові вхідний, вихідний і центральний запобіжні запірні пристрої, перетворювач/сигналізатор тиску, перекривний кран та кран підбурення, до складу системи моніторингу та сигналізації входять програмуємий логічний контролер управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера, цифровий інтерфейс, блок живлення, джерело безперебійного живлення, панель оператора з кнопками управління комплексом та екраном для відображення поточної інформації про значення параметрів, джерело живлення змінного струму напругою 220В 50Гц, кабелі підведення змінного струму напругою 220В 50Гц та кабелі підведення постійного струму напругою 24В, кабель типу Ethernet для передачі даних до автоматизованого робочого місця диспетчера, сигнальні кабелі газовизначників, сигнальний кабель перетворювача/сигналізатора тиску, кабель управління електромагнітним клапаном, обладнання для сигналізації і вентиляції, система аварійного відключення подачі газу споживачам і система моніторингу та сигналізації розташовані у антивандальних шафа х, додатковий центральний запобіжний запірний пристрій розташований на трубопроводі під 7 30212 ведення до будівель газу низького тиску за основним запобіжним запірним пристроєм у бік трубопроводів підведення газу до приміщень споживачів, вхід обвідної магістралі починається за основним запобіжним запірним пристроєм, який розміщено на трубопроводі підведення до будівель газу низького тиску, і який знаходиться у відкритому положенні, а вихід - за додатковим центральним запобіжним запірним пристроєм, який розміщено на зазначеному трубопроводі підведення до будівель газу низького тиску на ділянці між входом і виходом обвідної магістралі, і який знаходиться у закритому положенні, додатковий вхідний запобіжний запірний пристрій розташований на вході обвідної магістралі, додатковий вихідний запобіжний запірний пристрій розташований на виході обвідної магістралі, додатковий центральний запобіжний запірний пристрій розташований на трубопроводі підведення до будівель газу низького тиску в районі входу і ви ходу зазначеної обвідної магістралі, перетворювач/сигналізатор тиску розташований на додатковому трубопроводі, вхід якого розташований на обвідній магістралі між додатковим вхідним запобіжним запірним пристроєм і вихідним запобіжним запірним пристроєм, електромагнітний клапан 20 встановлено на обвідній магістралі в районі між входом додаткового трубопровода, який з'єднаний з перетворювачем/сигналізатором тиску, та додатковим вихідним запобіжним запірним пристроєм, перекривний кран встановлений на додатковому трубопроводі між перетворювачем/сигналізатором тиску і входом зазначеного додаткового трубопроводу до обвідної магістралі, кран підбурення встановлений на зазначеному додатковому трубопроводі між перетворювачем/сигналізатором тиску і перекривним краном, газовизначники розміщені у приміщеннях споживачів у безпосередній близькості від приладів, що використовують природний газ низького тиску. С уть корисної моделі полягає також і в тому, що додатковий вхідний запобіжний запірний пристрій і додатковий вихідний запобіжний запірний пристрій, які розташовані, відповідно, на вході і виході обвідної магістралі, встановлено у відкритому положенні, кожний з газовизначників з'єднаний з програмуємим логічним контролером управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера за допомогою сигнального кабелю, електромагнітний клапан з'єднаний з програмуємим логічним контролером управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера за допомогою кабелю управління, перетворювач/сигналізатор тиску з'єднаний з програмуємим логічним контролером управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера за допомогою відповідного сигнального кабелю, зазначений програмуємий логічний контролер управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера з'єднаний з панеллю оператора через цифровий інтерфейс, вхід джерела безперебійного живлення з'єднано з джерелом живлення змінного струму напругою 220В 50Гц, вихід джерела безперебійно 8 го живлення з'єднано з входом блока живлення, виходи блоку живлення з'єднано з програмуємим логічним контролером управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера, з панеллю оператора, з обладнанням для сигналізації і вентиляції через зазначений програмуємий логічний контролер управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера, а зазначена панель оператора з'єднана за допомогою кабелю типу Ethernet з автоматизованим робочим місцем диспетчера послідовно через пристрій перенаправления потоку даних і сервер існуючого інтернет-провайдера. Новим в корисній моделі є те, що у кожному із приміщень споживачів встановлюється один, два або більше газовизначників, газовизначник виконано з можливістю визначення загазованості у приміщеннях в реальному режимі часу, перекривний кран встановлений у відкритому положенні, а кран підбурення встановлений у закритому положенні, вихід крану підбурення з'єднаний із магістраллю підбурення, програмуємий логічний контролер управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера містить аналогово-цифровий перетворювач, систему моніторингу та сигналізації виконано з можливістю самодіагностування програмно-технічних засобів комплексу, формування сигналу «несправність комплексу», захисту зазначених програмнотехнічних засобів комплексу від несанкціонованого доступ у і некоректних дій обслуговуючого персоналу, відображення поточного значення кожного каналу вимірювання, а також часових затримок спрацьовування попереджень і захистів, обладнання для сигналізації системи моніторингу та сигналізації виконано у вигляді відповідних пристроїв сві тлової та звукової сигналізації, обладнання для вентиляції системи моніторингу та сигналізації виконано у вигляді електровентиляторів, електровентилятори системи моніторингу та сигналізації встановлено у кожному із приміщень споживачів, як сервер інтернет-провайдера використовується або безпосередньо зазначений сервер, або будь-який інший пристрій з аналогічними функціями, антивандальна шафа із розміщеним у ній обладнанням системи аварійного відключення подачі газу споживачам розміщується краще на зовнішній стіні будівлі, а антивандальна шафа із розміщеними у ній обладнанням системи моніторингу та сигналізації і пристроєм перенаправления потоку даних розміщується або на сходовій клітці, або у будь-якому технічному приміщенні будівлі. Порівняльний аналіз технічного рішення із прототипом показує, що комплекс аварійного відключення подачі газу споживачам, який заявляється, відрізняється тим, що він додатково містить обвідну магістраль, запобіжні запірні пристрої, антивандальні шафи, газовизначники, кабельні канали, систему аварійного відключення подачі газу споживачам, систему моніторингу та сигналізації і пристрій перенаправления потоку даних, при цьому до складу системи аварійного відключення подачі газу споживачам входять електромагнітний клапан, додаткові вхідний, ви хідний і центральний 9 30212 запобіжні запірні пристрої, перетворювач/сигналізатор тиску, перекривний кран та кран підбурення, до складу системи моніторингу та сигналізації входять програмуємий логічний контролер управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера, цифровий інтерфейс, блок живлення, джерело безперебійного живлення, панель оператора з кнопками управління комплексом та екраном для відображення поточної інформації про значення параметрів, джерело живлення змінного струму напругою 220В 50Гц, кабелі підведення змінного струму напругою 220В 50Гц та кабелі підведення постійного струму напругою 24В, кабель типу Ethernet для передачі даних до автоматизованого робочого місця диспетчера, сигнальні кабелі газовизначників, сигнальний кабель перетворювача/сигналізатора тиску, кабель управління електромагнітним клапаном, обладнання для сигналізації і вентиляції, система аварійного відключення подачі газу споживачам і система моніторингу та сигналізації розташовані у антивандальних шафа х, додатковий центральний запобіжний запірний пристрій розташований на трубопроводі підведення до будівель газу низького тиску за основним запобіжним запірним пристроєм у бік трубопроводів підведення газу до приміщень споживачів, вхід обвідної магістралі починається за основним запобіжним запірним пристроєм, який розміщено на трубопроводі підведення до будівель газу низького тиску, і який знаходиться у відкритому положенні, а вихід - за додатковим центральним запобіжним запірним пристроєм, який розміщено на зазначеному трубопроводі підведення до будівель газу низького тиску на ділянці між входом і виходом обвідної магістралі, і який знаходиться у закритому положенні, додатковий вхідний запобіжний запірний пристрій розташований на вході обвідної магістралі, додатковий вихідний запобіжний запірний пристрій розташований на виході обвідної магістралі, додатковий центральний запобіжний запірний пристрій розташований на трубопроводі підведення до будівель газу низького тиску в районі входу і ви ходу зазначеної обвідної магістралі, перетворювач/сигналізатор тиску розташований на додатковому трубопроводі, вхід якого розташований на обвідній магістралі між додатковим вхідним запобіжним запірним пристроєм і вихідним запобіжним запірним пристроєм, електромагнітний клапан 20 встановлено на обвідній магістралі в районі між входом додаткового трубопровода, який з'єднаний з перетворювачем/сигналізатором тиску, та додатковим вихідним запобіжним запірним пристроєм, перекривний кран встановлений на додатковому трубопроводі між перетворювачем/сигналізатором тиску і входом зазначеного додаткового трубопроводу до обвідної магістралі, кран підбурення встановлений на зазначеному додатковому трубопроводі між перетворювачем/сигналізатором тиску і перекривним краном, газовизначники розміщені у приміщеннях споживачів у безпосередній близькості від приладів, що використовують природний газ низького тиску, причому додатковий вхідний запобіжний запірний пристрій і додатковий вихідний запобіж 10 ний запірний пристрій, які розташовані, відповідно, на вході і ви ході обвідної магістралі, встановлено у відкритому положенні, кожний з газовизначників з'єднаний з програмуємим логічним контролером управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера за допомогою сигнального кабелю, електромагнітний клапан з'єднаний з програмуємим логічним контролером управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера за допомогою кабелю управління, перетворювач/сигналізатор тиску з'єднаний з програмуємим логічним контролером управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера за допомогою відповідного сигнального кабелю, зазначений програмуємий логічний контролер управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера з'єднаний з панеллю оператора через цифровий інтерфейс, вхід джерела безперебійного живлення з'єднано з джерелом живлення змінного струму напругою 220В 50Гц, вихід джерела безперебійного живлення з'єднано з входом блока живлення, виходи блоку живлення з'єднано з програмуємим логічним контролером управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера, з панеллю оператора, з обладнанням для сигналізації і вентиляції через зазначений програмуємий логічний контролер управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера, а зазначена панель оператора з'єднана за допомогою кабелю типу Ethernet з автоматизованим робочим місцем диспетчера послідовно через пристрій перенаправления потоку даних і сервер існуючого інтернет-провайдера, у кожному із приміщень споживачів встановлюється один, два або більше газовизначників, газовизначник виконано з можливістю визначення загазованості у приміщеннях в реальному режимі часу, перекривний кран встановлений у відкритому положенні, а кран підбурення встановлений у закритому положенні, вихід крану підбурення з'єднаний із магістраллю підбурення, програмуємий логічний контролер управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера містить аналогово-цифровий перетворювач, систему моніторингу та сигналізації виконано з можливістю самодіагностування програмно-технічних засобів комплексу, формування сигналу «несправність комплексу», захисту зазначених програмнотехнічних засобів комплексу від несанкціонованого доступ у і некоректних дій обслуговуючого персоналу, відображення поточного значення кожного каналу вимірювання, а також часових затримок спрацьовування попереджень і захистів, обладнання для сигналізації системи моніторингу та сигналізації виконано у вигляді відповідних пристроїв сві тлової та звукової сигналізації, обладнання для вентиляції системи моніторингу та сигналізації виконано у вигляді електровентиляторів, електровентилятори системи моніторингу та сигналізації встановлено у кожному із приміщень споживачів, як сервер інтернет-провайдера вико 11 30212 ристовується або безпосередньо зазначений сервер, або будь-який інший пристрій з аналогічними функціями, антивандальна шафа із розміщеним у ній обладнанням системи аварійного відключення подачі газу споживачам розміщується краще на зовнішній стіні будівлі, а антивандальна шафа із розміщеними у ній обладнанням системи моніторингу та сигналізації і пристроєм перенаправления потоку даних розміщується або на сходовій клітці, або у будь-якому технічному приміщенні будівлі. Таким чином, комплекс аварійного відключення подачі газу споживачам, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, Де на Фіг.1 показана конструктивнокомпонувальна схема комплексу аварійного відключення подачі газу споживачам, який заявляється, (як варіант конструктивного виконання), на Фіг.2 представлена конструктивнокомпонувальна схема виконання обвідної магістралі (як варіант конструктивного виконання), на Фіг.3 подана схема з'єднання між собою конструктивних елементів системи моніторингу та сигналізації і пристрою перенаправления потоку даних комплексу аварійного відключення подачі газу споживачам, який заявляється, на Фіг.4 показана схема розміщення газовизначників у приміщеннях споживачів, на Фіг.5 показана схема з'єднання панелі оператора (системи моніторингу та сигналізації) за допомогою кабелю типу Ethernet з автоматизованим робочим місцем диспетчера послідовно через пристрій перенаправления потоку даних та сервер існуючого інтернет-провайдера, на Фіг.6 показана схема розміщення у антивандальній шафі конструктивних елементів системи аварійного відключення подачі газу споживачам, на Фіг.7 показана схема розміщення у антивандальній шафі конструктивних елементів системи моніторингу та сигналізації і пристрою перенаправления потоку даних, на Фіг.8-9 показані схеми розміщення у будинку та його приміщеннях обладнання та проводок системи аварійного відключення подачі газу споживачам, на Фіг.10 показана схема розміщення антивандальної шафи із розмішеними в ній конструктивними елементами системи аварійного відключення подачі газу споживачам на стіні будинку, Комплекс аварійного відключення подачі газу споживачам (позиція 1), який заявляється, містить (як варіант конструктивного виконання - див. Фіг.15 та Фіг.9-10) основні запобіжні запірні пристрої 2 і 3, які розміщено, відповідно, на трубопроводі 4 підведення до будівель 5 газу низького тиску та на трубопроводах 6 підведення газу до приміщень 7 споживачів, при цьому запобіжні запірні пристрої 3, які розміщені на трубопроводах 6 підведення газу до приміщень 7 споживачів, виконано за кількістю, що дорівнює кількості приміщень 7, в яких встановлені прилади 8, що використовують природний газ низького тиску. Конструктивно зазначені запобіжні запірні пристрої 2, які розміщені на трубопроводі 4 підведення до будівель 5 газу низького тис 12 ку, виконано краще у вигляді вентилів, а зазначені запобіжні запірні пристрої 3, які розміщені на трубопроводах 6 підведення газу до приміщень 7 споживачів, виконано краще у вигляді перекривних/відсічних кранів. Комплекс аварійного відключення подачі газу споживачам (позиція 1), який заявляється, додатково містить обвідну магістраль 9, запобіжні запірні пристрої (позиції 10, 11 і 12), антивандальні шафи 13 і 14, газовизначники 15, кабельні канали 16, систему 17 аварійного відключення подачі газу споживачам, систему 18 моніторингу та сигналізації і пристрій 19 перенаправления потоку даних (див. Фіг.1, Фіг.3-5 та Фіг.6-10). Конструктивно до складу системи 17 аварійного відключення подачі газу споживачам входять електромагнітний клапан 20, додаткові вхідний (позиція 10), вихідний (позиція 11) і центральний (позиція 12) запобіжні запірні пристрої, перетворювач/сигналізатор тиску 21, перекривний кран 22 та кран підбурення 23 (див. схему на Фіг.1, Фіг.2 та Фіг.6). Констр уктивно до складу системи 18 моніторингу та сигналізації входять програмуємий логічний контролер 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25), цифровий інтерфейс 26, блок живлення 27, джерело безперебійного живлення 28, панель 29 оператора з кнопками 30 управління комплексом та екраном 31 для відображення поточної інформації про значення параметрів, джерело живлення 32 змінного струму напругою 220В 50Гц, кабелі 33 підведення змінного струму напругою 220В 50Гц та кабелі 34 підведення постійного струму напругою 24В, кабель 35 типу Ethernet для передачі даних до автоматизованого робочого місця диспетчера (позиція 25), сигнальні кабелі 36 газовизначників 15, сигнальний кабель 37 перетворювача/сигналізатора тиску 21, кабель 38 управління електромагнітним клапаном 20, обладнання 39 для сигналізації і вентиляції (див. Фіг.1, Фіг.2 та Фіг.7). Система 17 аварійного відключення подачі газу споживачам і система 18 моніторингу та сигналізації розташовані у антивандальних шафа х, відповідно, 13 і 14 (див. Фіг.1-3 та Фіг.6-7). Констр уктивно і технологічно додатковий центральний 12 запобіжний запірний пристрій розташований на трубопроводі 4 підведення до будівель 5 газу низького тиску за основним 2 запобіжним запірним пристроєм у бік трубопроводів 6 підведення газу до приміщень 7 споживачів (див. Фіг.1-2 та Фіг.8-10). Конструктивно і технологічно вхід 40 обвідної магістралі 9 починається за основним 2 запобіжним запірним пристроєм, який розміщено на трубопроводі 4 підведення до будівель 5 газу низького тиску (див. Фіг.1-2 та Фіг.10), і який знаходиться у відкритому положенні, а вихід 41 обвідної магістралі 9 - за додатковим центральним 12 запобіжним запірним пристроєм, який розміщено на зазначеному трубопроводі 4 підведення до будівель 5 газу низького тиску на ділянці між входом 40 і виходом 41 зазначеної обвідної магістралі 9 (див. Фіг.1-2 та Фіг.10), і який знаходиться у закритому положенні. Конструктивно і технологічно додатковий вхідний 10 запобіжний запірний пристрій розташований на вході 40 обвідної магістралі 9, додатковий вихідний 11 13 30212 запобіжний запірний пристрій розташований на виході 41 обвідної магістралі 9, додатковий центральний 12 запобіжний запірний пристрій розташований на трубопроводі 4 підведення до будівель 5 газу низького тиску в районі входу 40 і виходу 41 зазначеної обвідної магістралі 9 (див. Фіг.1-2 та Фіг.10). Констр уктивно і те хнологічно перетворювач/сигналізатор тиску 21 розташований на додатковому трубопроводі 42, вхід 43 якого розташований на обвідній магістралі 9 між додатковим вхідним 10 запобіжним запірним пристроєм і додатковим вихідним 11 запобіжним запірним пристроєм (див. Фіг.1-2 та Фіг.10). Конструктивно і технологічно електромагнітний клапан 20 встановлено на обвідній магістралі 9 в районі між входом 43 додаткового трубопровода 42, який з'єднаний з перетворювачем/сигналізатором тиску 21, та додатковим вихідним 11 запобіжним запірним пристроєм (див. Фіг.1-2 та Фіг.10). Конструктивно і технологічно перекривний кран 22 встановлений на додатковому трубопроводі 42 між перетворювачем/сигналізатором тиску 21 і входом 43 зазначеного додаткового трубопроводу 42 до обвідної магістралі 9 (див. Фіг.1-2 та Фіг.10). Конструктивно і технологічно кран підбурення 23 встановлений на зазначеному додатковому трубопроводі 42 між перетворювачем/сигналізатором тиску 21 і перекривним краном 22 (див. Фіг.1-2 та Фіг.10). Конструктивно і технологічно газовизначники 15 розміщені у приміщеннях 7 споживачів у безпосередній близькості від приладів 8, що використовують природний газ низького тиску (див. Фіг.1, Фіг.4 та Фіг.89). Конструктивно і технологічно додатковий вхідний 10 запобіжний запірний пристрій і додатковий вихідний 11 запобіжний запірний пристрій, які розташовані, відповідно, на вході 40 і виході 41 обвідної магістралі 9, встановлено у відкритому положенні. Конструктивно і технологічно кожний з газовизначників 15 з'єднаний з програмуємим логічним контролером 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) за допомогою сигнального кабелю 36 (див. Фіг.1 та Фіг.4, а також Фіг.8-9), електромагнітний клапан 20 з'єднаний з програмуємим логічним контролером 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) за допомогою кабелю управління 38 (див. Фіг.1 та Фіг.2), перетворювач/сигналізатор тиску 21 з'єднаний з програмуємим логічним контролером 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) за допомогою відповідного сигнального кабелю 37 (див. Фіг.1 та Фіг.2). Зазначений програмуємий логічний контролер 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) з'єднаний з панеллю 29 оператора через цифровий інтерфейс 26 (див. Фіг.1, Фіг.3 та Фіг.7). Вхід джерела безперебійного живлення 28 з'єднано з джерелом живлення 32 змінного струму напругою 220В 50Гц, вихід джерела безперебійного живлення 28 з'єднано з входом блока живлення 27 (див. Фіг.1, Фіг.3 та Фіг.7). Ви ходи блоку живлення 27 з'єднано з програмуємим логічним контролером 24 14 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25), з панеллю 29 оператора, з обладнанням 39 для сигналізації і вентиляції через зазначений програмуємий логічний контролер 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25), а зазначена панель 29 оператора з'єднана за допомогою кабелю 35 типу Ethernet з автоматизованим робочим місцем диспетчера (позиція 25) послідовно через пристрій 19 перенаправления потоку даних і сервер 44 існуючого інтернетпровайдера (див. Фіг.1, Фіг.3, Фіг.5 та Фіг.7). Конструктивно і технологічно у кожному із приміщень 7 споживачів встановлюється один, два або більше газовизначників 15 (див. Фіг.1, Фіг.4 та Фіг.8-9). Конструктивно газовизначник 15 виконано з можливістю визначення загазованості у приміщеннях 7 в реальному режимі часу. Технологічно перекривний кран 22 встановлений у відкритому положенні, а кран підбурення 23 встановлений у закритому положенні - які розміщені на додатковому трубопроводі 42 (див. Фіг.1-2). Констр уктивно і технологічно вихід 45 крану підбурення 23 з'єднаний із магістраллю підбурення 46 (див. Фіг.1-2). Конструктивно програмуємий логічний контролер 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) містить аналогово-цифровий перетворювач 47 (див. Фіг.1, Фіг.3 та Фіг.7). Конструктивно систему 18 моніторингу та сигналізації виконано з можливістю самодіагностування програмнотехнічних засобів комплексу 1, формування сигналу «несправність комплексу», захисту зазначених програмно-технічних засобів комплексу 1 від несанкціонованого доступу і некоректних дій обслуговуючого персоналу, відображення поточного значення кожного каналу вимірювання, а також часових затримок спрацьовування попереджень і захистів. Констр уктивно обладнання 39 для сигналізації системи 18 моніторингу та сигналізації виконано у вигляді відповідних пристроїв світлової (позиція 48) та звукової (позиція 49) сигналізації (див. Фіг.1, Фіг.3-4 та Фіг.8-9). Конструктивно обладнання 39 для вентиляції системи 18 моніторингу та сигналізації виконано у ви гляді електровентиляторів 50 (див. Фіг.1, Фіг.3-4 та Фіг.8-9). Конструктивно і технологічно електровентилятори 50 системи 18 моніторингу та сигналізації встановлено у кожному із приміщень 7 споживачів (див. Фіг.1, Фіг.3-4 та Фіг.8-9). Конструктивно як сервер 44 інтернет-провайдера (див. Фіг.1, Фіг.5) використовується або безпосередньо зазначений сервер, або будь-який інший пристрій з аналогічними функціями. Конструктивно і технологічно антивандальна шафа 13 із розміщеним у ній обладнанням системи 17 аварійного відключення подачі газу споживачам розміщується краще на зовнішній стіні 51 будівлі 5 (див. Фіг.8, де показаний перетин А-А будівлі 5, та Фіг.10, де показаний зовнішній вигляд стіни 51 будівлі 5 з розташованою на ній антивандальною шафою 13 та тр убопроводами 4, 6 і кабельні канали 16), а антивандальна шафа 14 із розміщеними у ній обладнанням системи 18 моні 15 30212 торингу та сигналізації і пристроєм 19 перенаправления потоку даних розміщується або на сходовій клітці (див. Фіг.9), або у будь-якому технічному приміщенні будівлі, наприклад, в ліфтовій (позиція першого поверху. Комплекс аварійного відключення подачі газу споживачам (позиція 1), який заявляється, використовується (експлуатується) наступним чином. Попередньо підготовляють обладнання та конструктивні елементи комплексу (позиція 1), використовуючи стандартний газопровід низького тиску, який призначений для підведення до будівель 5 природного газу низького тиску, а саме, трубопровід 4 підведення до будівель 5 газу низького тиску та трубопроводи 6 підведення газу до приміщень 7 споживачів, які приєднано до приладів 8, що використовують природний газ низького тиску (і які встановлено у кожному із зазначених приміщень 7) (див. Фіг.1, Фіг.4, Фіг.8-9). При цьому на трубопроводі 4 підведення до будівель 5 газу низького тиску встановлюють основний запобіжний запірний пристрій 2 (який, як варіант конструктивного виконання, виконано краще у вигляді вентилю), а на кожному з трубопроводів 6 підведення газу до приміщень 7 споживачів встановлюють запобіжний запірний пристрій 3 (який, як варіант конструктивного виконання, виконано краще у вигляді перекривного/відсічного крану) (див. Фіг.10). При цьому додатково у трубопровід 4, який призначений для підведення до будівель 5 газу низького тиску, врізають додатковий центральний 12 запобіжний запірний пристрій, при цьому зазначений додатковий центральний 12 запобіжний запірний пристрій врізають у трубопровід 4 після основного запобіжного запірного пристрою 2 (див. Фіг.1-2 та Фіг.8-10). Далі у зазначений трубопровід 4 врізають обвідну магістраль 9, вхід (позиція 40) якої знаходиться на ділянці трубопроводу 4 між основним запобіжним запірним пристроєм 2 та додатковим центральним запобіжним запірним пристроєм 12 (див. Фіг.1-2), а ви хід (позиція 41) за зазначеним додатковим центральним запобіжним запірним пристроєм 12 (див. Фіг.1-2). Конструктивно і технологічно у обвідну магістраль 9 врізають: - за входом (позиція 40) - додатковий вхідний 10 запобіжний запірний пристрій (див. Фіг.1-2); - перед виходом (позиція 41) - додатковий вихідний 11 запобіжний запірний пристрій (див. Фіг.1-2); - між додатковим вхідним 10 запобіжним запірним пристроєм і додатковим вихідним 11 запобіжним запірним пристроєм - додатковий трубопровід 42 (який у місці врізання має вхід 43); - між входом 43 додаткового трубопроводу 42 і додатковим вихідним 11 запобіжним запірним пристроєм - електромагнітний клапан 20 (див. схему на Фіг.1-2). На додатковому трубопроводі 42 розміщують: - безпосередньо за входом 43 - перекривний кран 22 (див. Фіг.1-2); - за перекривним краном 22 - послідовно кран 23 підбурення і перетворювач/сигналізатор тиску 21, при цьому до виходу 45 крану 23 підбурення закріплюють магістраль підбурення 46. 16 Після цього (або параллельно із вищезазначеними технологічними операціями) в кожному із приміщень 7 споживачів встановлюють один, два або більше газовизначників 15 і прокладають кабельні канали 16 (для забезпечення захисту сигнальних кабелів 36) (див. 8-10). Наприклад, зазначені кабельні канали 16 встановлюють краще в стіні 51 будівлі 5 та закріплюють безпосередньо на стіні 51, забезпечуючи підведення сигнальних кабелів 36 від кожного з газовизначника 15 (який конструктивно виконано з можливістю визначення загазованості у приміщеннях 7 в реальному режимі часу) до програмуємого логічного контролеру 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) (див. Фіг.8-10). Кабельні канали 16 виконують, наприклад, у вигляді краще сталевих трубок діаметром не менше 10 мм і довжиною не менше товщини стіни 51 у місці закладки в зазначену стін у 51 будівлі 5 (див. схеми на Фіг.8-10). Конструктивно і технологічно обвідну магістраль 9 із розміщеними на ній додатковим вхідним 10 запобіжним запірним пристроєм, додатковим вихідним 11 запобіжним запірним пристроєм, електромагнітним клапаном 20, перетворювачем/сигналізатором тиску 21 (системи 17 аварійного відключення подачі газу споживачам), а також ділянку трубопроводу 4, на якій встановлений додатковий центральний 12 запобіжний запірний пристрій, додатковий трубопровід 42 із розміщеними на ньому перекривним краном 22 і краном 23 підбурення (з магістраллю підбурення 46) закривають антивандальною шафою 13 (див. схему на Фіг.2 та Фіг.4), яку розміщують краще на зовнішній стіні 51 будівлі 5 (див. схему на Фіг.8). Антивандальну шафу 14 розміщують або у будь-якому технічному приміщенні будівлі 5, наприклад, у лі фтовій 51 першого поверху - див. схему на Фіг.9), або на сходовій клітці 52 (див. Фіг.9). Після цього у зазначену антивандальну шафу 14 встановлюють обладнання (позиції 24, 26-38, 47) системи 18 моніторингу та сигналізації і пристрій 19 перенаправления потоку даних (див. Фіг.1, Фіг.3 та Фіг.7). Після цього здійснюють заходи щодо з'єднання між собою конструктивних елементів, що входять до складу системи 17 аварійного відключення подачі газу споживачам та системи 18 моніторингу та сигналізації, а також з'єднання пристрою 19 перенаправления потоку даних з автоматизованим робочим місцем диспетчера (позиція 25), наприклад, за допомогою кабелю 35 типу Ethernet через сервер існуючого інтернет-провайдера (позиція 44) (зазначений сервер 44, як варіант конструктивного виконання, може бути виконаний у виді будь-якого іншого пристрою з аналогічними функціями) (див. Фіг.1 та Фіг.5). При цьому: - кожний з газовизначників 15 з'єднується з програмуємим логічним контролером 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) за допомогою сигнального кабелю 36 (див. Фіг.1, Фіг.4, Фіг.6, Фіг.8-9); 17 30212 - електромагнітний клапан 20 з'єднується з програмуємим логічним контролером 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) за допомогою кабелю 38 управління (див. Фіг.1-2 та Фіг.6); - перетворювач/сигналізатор тиску 21 з'єднується з програмуємим логічним контролером 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) за допомогою відповідного сигнального кабелю 37 (див. Фіг.1-3 та Фіг.6); - програмуємий логічний контролер 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) з'єднується з панеллю 29 оператора через цифровий інтерфейс 26 (див. Фіг.1, Фіг.3 та Фіг.7); - вхід джерела 28 безперебійного живлення з'єднується з джерелом 32 живлення змінного струму напругою 220В 50Гц за допомогою кабелю 33 (див. Фіг.1, Фіг.3 та Фі г.7); - вихід джерела 28 безперебійного живлення з'єднується з входом блока живлення 27 за допомогою кабелю 33 (див. Фіг.1, Фіг.3 та Фіг.7); - виходи блоку живлення 27 з'єднуються з програмуємим логічним контролером 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25), з панеллю 29 оператора, а також з обладнанням (позиція 39) для сигналізації і вентиляції (а саме, з відповідними пристроями світлової (позиція 48) та звукової (позиція 49) сигналізації - див. схему на Фіг.1, Фіг.3-4, Фіг.7 та Фіг.9) і вентиляції (позиція 50) (а саме, з електровентиляторами 50, що розміщені у кожному з приміщень 7 споживачів) через зазначений програмуємий логічний контролер 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) (див. схему на Фіг.1, Фіг.3-4, Фіг.7 та Фіг.9); - панель 29 оператора з'єднується за допомогою кабелю 35 типу Ethernet з автоматизованим робочим місцем диспетчера (позиція 25) послідовно через пристрій 19 перенаправления потоку даних та сервер існуючого інтернет-провайдера (позиція 44) (див. Фіг.1, Фіг.5 та Фіг.7). Перед підключенням комплексу аварійного відключення подачі газу споживачам, який заявляється, до роботи, здійснюють заходи, згідно з якими перекривають додатковий центральний 12 запобіжний запірний пристрій (що знаходиться на трубопроводі 4 підведення до будівель 5 газу низького тиску), а додатковий вхідний 10 запобіжний запірний пристрій і додатковий вихідний 11 запобіжний запірний пристрій (що знаходяться на трубопроводі обвідної магістралі 9) встановлюють у відкрите положення (див. Фіг.1-2). Перекривний кран 22, що встановлений на додатковому трубопроводі 42, відкривають, забезпечуючи подачу тиску газу до перетворювача/сигналізатора тиску 21, при цьому кран 23 підбурення перекривають, забезпечуючи перекриття магістралі збудження 46, яка приєднана до виходу 45 зазначеного крана 23 підбурення (див. схему на Фіг.1-2 та Фіг.6). Основний запобіжний запірний пристрій 2 залиша 18 ється у відкритому положення і пропускає газ до споживачів (до приладів 8) через обвідну магістраль 9 (див. Фіг.1-2). Після цього комплекс аварійного відключення подачі газу споживачам, який заявляється, є готовим до роботи. Оператор вмикає джерело 28 безперебійного живлення (до якого за допомогою кабелю 33 підведення змінного струму напругою 220В 50Гц) приєднано джерело живлення 32 змінного струму напругою 220В 50Гц та блок живлення 27 (який з'єднано з виходом зазначеного джерела живлення 32 змінного струму напругою 220В 50Гц). Блок живлення 27 перетворює змінний струм напругою 220В 50Гц у постійний струм напругою 24В, який подається на вхід програмуємого логічного контролера 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) та на вхід панелі 29 оператора (див. схеми на Фіг.1, Фіг.3 та Фіг.7). Далі оператор з панелі 29 за допомогою кнопок 30 управління комплексом 1 (див. Фіг.1 та Фіг.3) забезпечує набір відповідної інформації щодо конфігурації комплексу 1 (кількості газовизначників 15, складу виконавчих пристроїв та інше) та режиму передачі інформації на оперативний рівень автоматизованого робочого місця диспетчера (позиція 25) за допомогою пакетної технології типу Ethernet (позиція 35) послідовно через пристрій 19 перенаправления потоку даних і сервер 44 існуючого інтернет-провайдера (або через будь-який інший пристрій з аналогічними функціями щодо зазначеного сервера 44) (див. Фіг.1 та Фіг.5). Також оператор здійснює настроювання рівня сигналу газовизначника 15 на відкриття електромагнітного клапана 20 (який встановлено у обвідну магістраль 9 і з'єднано з програмуємим логічним контролером 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) за допомогою кабелю 38 управління) (див. Фіг.1 та Фіг.5). При цьому оператор контролює набір відповідної інформації за допомогою екрану 31, який розташований на панелі 29 оператор (див. схеми на Фіг.1, Фіг.3 та Фіг.7). Зазначена конфігурація комплексу з панелі 29 оператора через цифровий інтерфейс 26 передається на програмуємий логічний контролер 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) (див. Фіг.3). Споживач використовує прилад 8 (наприклад, газову плиту) шляхом відкриття основного запобіжного запірного пристрою 3, який розміщено на трубопроводі 6 підведення газу до приміщень 7 споживачів (див. Фіг.1, Фіг.4 та Фіг.8-9). По закінченню використання пристрою 8, споживач перекриває зазначений основний запобіжний запірний пристрій 3, відсікаючи подачу газу (див. Фіг.1, Фіг.4 та Фіг.8-9). Якщо немає витоку газу, то газовизначники 15, які розміщені у приміщеннях 7 споживачів у безпосередній близькості від приладів 8 (див. Фіг.1, Фіг.4 та Фіг.8-9), не спрацьовують, електромагнітний клапан 20 відкритий і пропускає по обвідній магіст 19 30212 ралі 9 газ низького тиску до приладів 8, що використовують природний газ низького тиску (див. схеми на Фіг.8-9). Комплекс аварійного відключення подачі газу споживачам, який заявляється, автоматично спрацьовує у дво х випадках: - коли зріс рівень загазованості у приміщенні 7 споживачів; - коли підвищився тиск газу у тр убопроводі 4 підведення до будівель 5 газу низького тиску. Якщо за будь-яких обставин зріс рівень загазованості у приміщенні 7 споживачів, спрацьовує газовизначник 15, що знаходиться у цьому приміщенні 7 (див. Фіг.1, Фіг.4 та Фіг.8-9), який по сигнальному кабелю 36 передає сигнал на програмуємий логічний контролер 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25). Якщо за будь-яких обставин зріс рівень тиску газу у трубопроводі 4, спрацьовує перетворювач/сигналізатор тиску 21, що знаходиться у антивандальній шафі 13 (див. Фіг.1, та Фіг.2), який по сигнальному кабелю 37 передає сигнал на програмуємий логічний контролер 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25). В обох випадках зазначений програмуємий логічний контролер 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) здійснює обробку вхідної інформації і формує сигнал на закриття електромагнітного клапана 20 (який перекриває доступ газу до тр убопроводів 6 підведення газу до приміщень 7 споживачів) і на сповіщення відповідної служби (передачу інформації про аварію до автоматизованого робочого місця диспетчера (позиція 25) послідовно через пристрій 19 перенаправления потоку даних та сервер існуючого інтернетпровайдера (позиція 44) по кабелю 35 типу Ethernet (див. Фіг.1 та Фіг.5). При цьому «аварійний» сигнал поступає на вхід програмуємого логічного контролера 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) через цифровий інтерфейс 26, який перетворює електричний сигнал у цифровий код і подає його на аналоговоцифровий перетворювач 47, що входить до складу зазначеного контролера 24 (див. Фіг.3 та Фіг.5). Переведений у ци фровий код аварійний сигнал надходить до панелі 29 оператора (див. схеми на Фіг.1, Фіг.3 та Фіг.5). У відповідності до програмного забезпечення, що встановлено у панелі 29 оператора, визначається необхідна інформація, наприклад, з вказівкою місця аварії, яка передається до автоматизованого робочого місця диспетчера (позиція 25) для прийняття рішення щодо ліквідації аварії. У той же час з програмуємого логічного контролера 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) може бути сформований командний сигнал на (в разі варіанту конструктивного виконання): 20 - спрацьовування пристрою 48 світлової сигналізації (наприклад, сигнальної лампи) (див. Фіг.1, Фіг.3-4); - спрацьовування пристрою 49 звукової сигналізації (наприклад, гучномовця, який передає відповідний запис щодо тривоги, або здійснюється спрацьовування сирени) (див. схеми на Фіг.1, Фіг.3-4); - включення обладнання 50 для вентиляції приміщень 7 (наприклад, електровентиляторів) (див. Фіг.1, Фіг.3-4). В процесі експлуатації комплекса передбачена можливість його ремонту або технічного огляду, або заміни електромагнітного клапана 20, який, наприклад, зламався. Для здійснення зазначених заходів відкривають шафу 13 і ша фу 14 (для блокування спрацьовування системи в автоматичному режимі). При цьому відкривають додатковий центральний 12 запобіжний запірний пристрій, який встановлено на трубопроводі 4 (див. Фіг.1-2), перекривають додаткові запобіжні запірні пристрої (позиції 10 і 11), які розташовані на вході (позиція 40) і виході (позиція 41) обвідної магістралі 9. Після цього відкривають кран 23 підбурення, підбурюють внутрішню порожнину додаткової труби 42, після чого знімають електромагнітний клапан 20 і заміняють на новий. В процесі ремонту газ до споживачів подається по трубопроводу 4 до трубопроводів 6 через відкритий додатковий центральний 12 запобіжний запірний пристрій (див. схему на Фіг.1-2). Після ремонту додаткові запобіжні запірні пристрої (позиції 10 і 11) відкривають, додатковий центральний 12 запобіжний запірний пристрій, який встановлено на трубопроводі 4, закривають, а електромагнітний клапан 20 перевіряють шляхом подачі відповідної команди з панелі 29 оператора через цифровий інтерфейс 26 та програмуємий логічний контролер 24 управління, оброблення та передачі інформації до автоматизованого робочого місця диспетчера (позиція 25) на зазначений електромагнітний клапан 20. Для здійснення ремонту чи перевірки перетворювача/сигналізатора тиску 21 відкривають шафу 13 і шафу 14 (для блокування спрацьовування системи в автоматичному режимі). При цьому закривають перекривний кран 22 - для перекриття потоку газу з обвідної магістралі 9 через вхід 43 в додатковий трубопровід 42 (див. схему на Фіг.1-2). Після цього відкривають кран 23 підбурення і здійснюють підбурення газу (що знаходиться під тиском) з порожнини додаткового трубопроводу 42 через магістраль підбурення 46. Після здійснення заходів щодо підбурення газу (що знаходиться під тиском) з порожнини додаткового трубопроводу 42, знімають з додаткового трубопроводу 42 перетворювач/сигналізатор тиску 21 і заміняють на новий. Після встановлення нового перетворювача/сигналізатора тиску 21 на додатковий трубопровід 42, кран 23 підбурення перекривають, а перекривний кран 22 - відкривають, забезпечуючи підведення газу під тиском до зазначеного перетворювача/сигналізатора тиску 21. В процесі ремонту перетворювача/сигналізатора тиску 21 газ до споживачів подається по обвідній магістралі 9 21 30212 (при закритому додатковому центральному 12 запобіжному запірному пристрої). В процесі експлуатації система 18 моніторингу та сигналізації, яку виконано з можливістю самодіагностування програмно-технічних засобів комплексу, формування сигналу «несправність комплексу», за хисту зазначених програмно-технічних засобів комплексу від несанкціонованого доступу і некоректних дій обслуговуючого персоналу, відображення поточного значення кожного каналу вимірювання, а також часових затримок спрацьовування попереджень і захистів, здійснює зазначені перевірки. Підвищення ефективності застосування комплексу аварійного відключення подачі газу споживачам, який заявляється, у порівнянні із прототипом, досягається шляхом встановлення на ньому 22 обвідної магістралі, додаткових запобіжних запірних пристроїв, газовизначників, кабельних каналів, системи аварійного відключення подачі газу споживачам, системи моніторингу та сигналізації і пристрій перенаправления потоку даних, які, при сумісній роботі, забезпечать автоматичне, по сигналу з будь-якого газовизначника та перетворювача/сигнлізатора тиску, відключення подачі газу споживачам і сповіщення про це відповідні служби з вказівкою місця аварії. Джерела інформації: 1. Строительные нормы и правила. «Газоснабжение». СНиП 2.04.08-87. Пункт 5 «ОБОРУДОВАНИЕ ГРП И ГРУ», М., 1997 - аналог. 2. Строительные нормы и правила. «Газоснабжение». СНиП 42-01-2002. Пункт 7 «Внутренние газопроводы», М., 2002 - прототип. 23 30212 24 25 Комп’ютерна в ерстка Н. Лисенко 30212 Підписне 26 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
