Система виготовлення, обліку і верифікації захисних знаків маркування

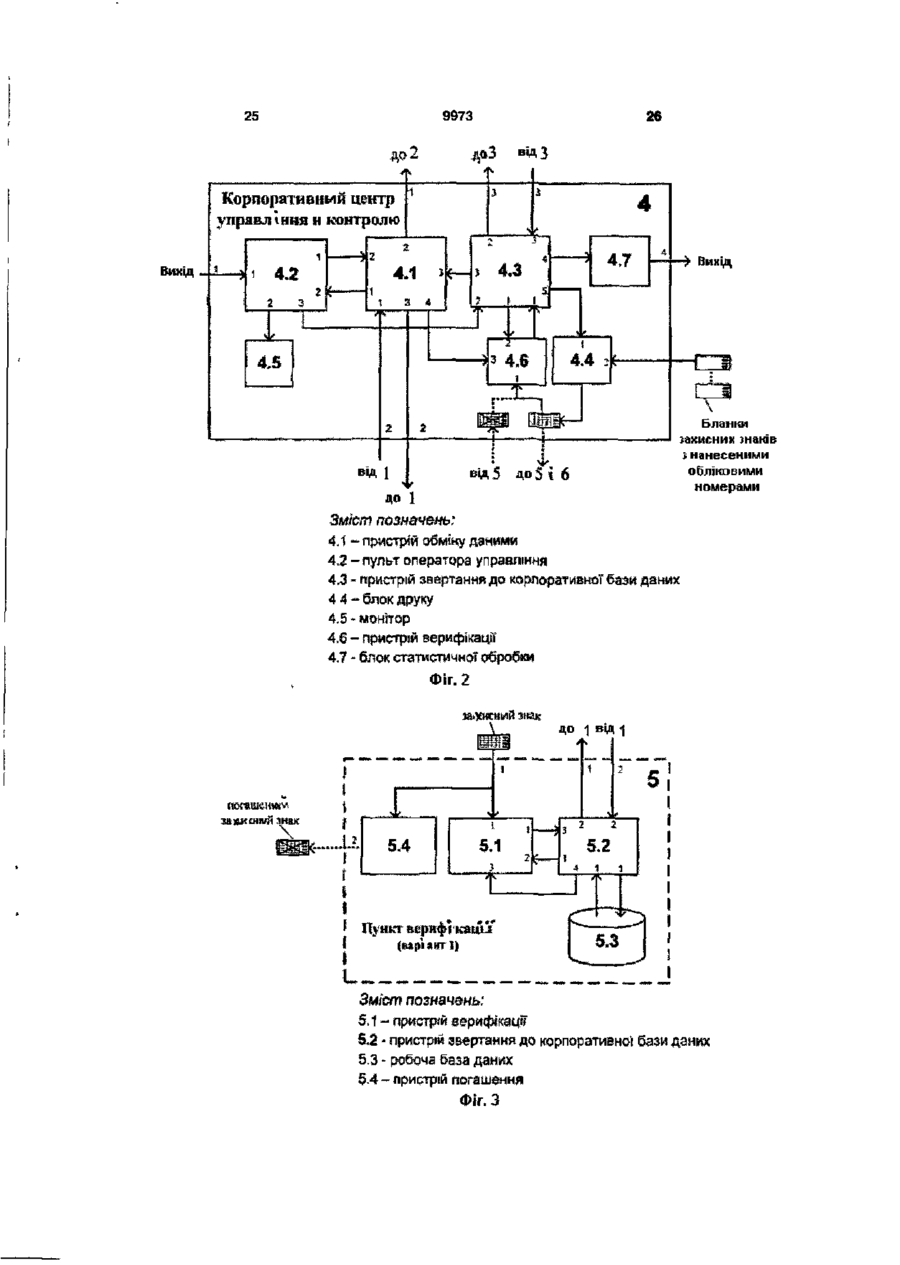

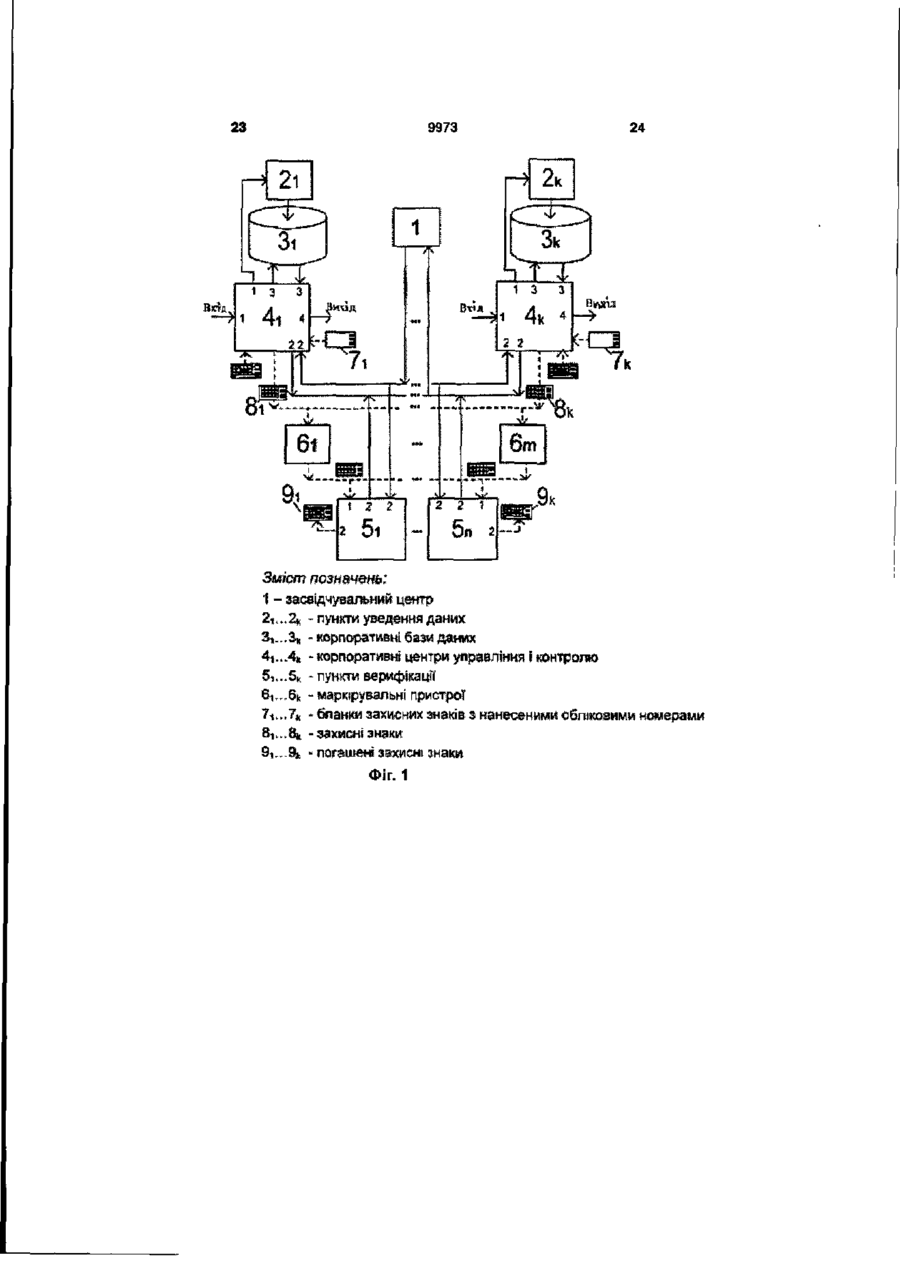

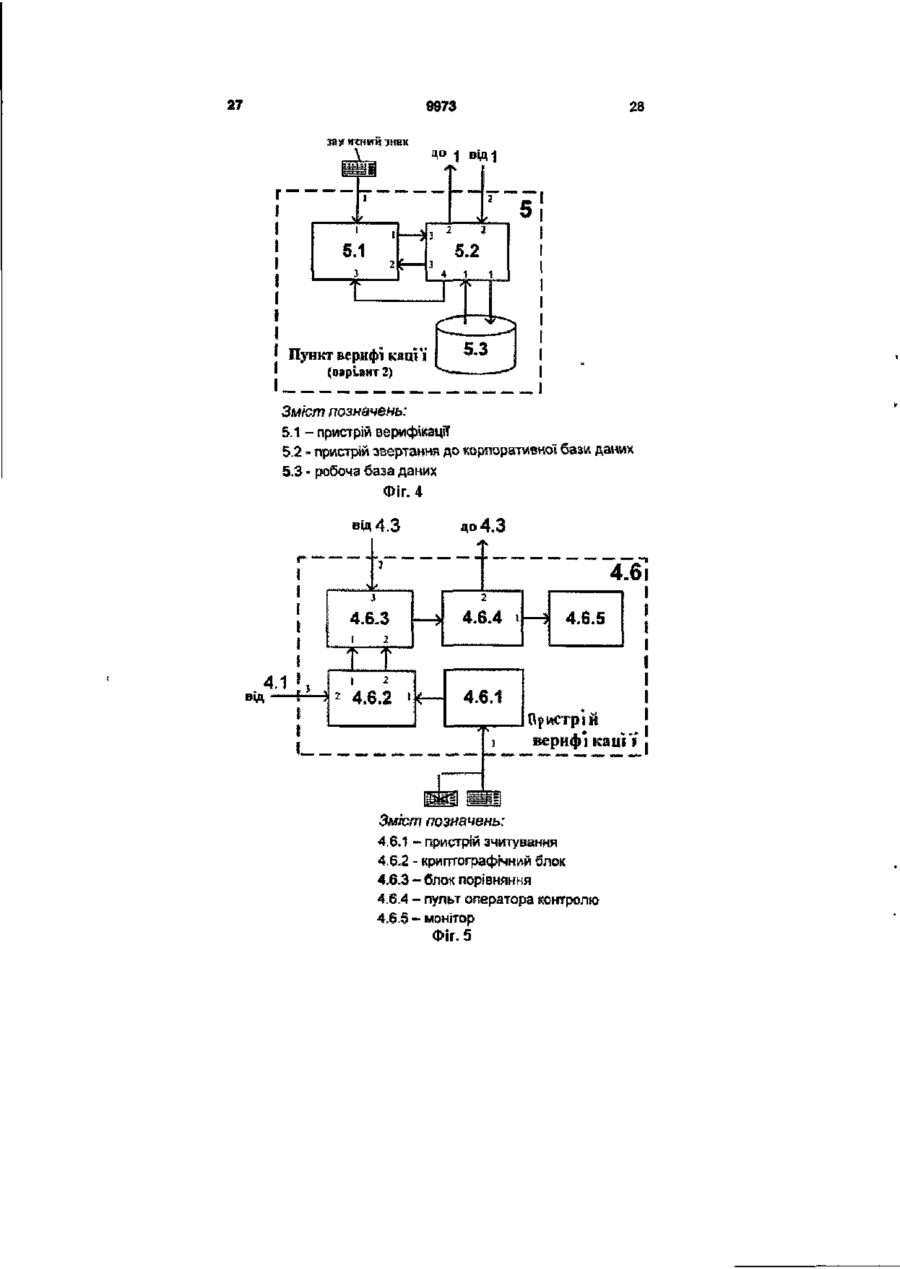

1. Система виготовлення, обліку і верифікації захисних знаків маркування, що має k пунктів уведення даних, де к=1, 2,.., к корпоративних баз даних та k корпоративних центрів управління і контролю, причому перший вихід кожного з корпоративних центрів управління і контролю з'єднаний зі входом відповідного пункту уведення даних, вихід якого з'єднаний зі входом запису даних відповідної корпоративної бази даних, третій вихід і третій вхід кожного із k корпоративних центрів управління і контролю з'єднані відповідно з керуючим входом та інформаційним виходом відповідної корпоративної бази даних, перший вхід кожного із k корпоративних центрів управління і контролю є відповідним входом системи, а четвертий вихід кожного із k корпоративних центрів управління і контролю є відповідним виходом системи, яка відрізняється тим, що в неї додатково уведені засвщчувальний центр та п пунктів верифікації, де п =1, 2,.., вихід засвідчувального центра підключений до другого входу кожного корпоративного центра управління і контролю і до другого входу кожного пристрою верифікації, вхід засвідчувального центра підключений до другого виходу кожного корпоративного центра управління і контролю і до другого виходу кожного пункту верифікації, перший вхід кожного із п пунктів верифікації є відповідним контрольним входом системи, в якій приймачами бланків захисних знаків з нанесеними обліковими номерами служать корпоративні центри управління і контролю, а приймачами захисних знаків служать контрольні виходи системи. 2. Система за п. 1, яка відрізняється тим, що джерелами погашених захисних знаків служать пункти верифікації, а їх приймачами - відповідні корпоративні центри управління і контролю. 3. Система за п. 1, яка відрізняється тим, що кор поративний центр управління і контролю складається з пристрою обміну даними, пульта оператора управління, пристрою звертання до корпоративної бази даних, монітора, пристрою верифікації, блока статистичної обробки і блока друку, перший вхід якого з'єднаний з п'ятим виходом пристрою звертання до корпоративної бази даних, перший вихід якого з'єднаний з другим входом пристрою верифікації, перший вхід якого служить для зчитування штрих-коду, вихід пристрою верифікації з'єднаний з першим входом пристрою звертання до корпоративної бази даних, другій вхід якого з'єднаний з третім виходом пульта оператора управління, другий вихід якого з'єднаний зі входом монітора, перший вхід пульта оператора управління є першим входом корпоративного центра управління і контролю, перший вихід і другий вхід пульта оператора управління з'єднані відповідно з другим входом і першим виходом пристрою обміну даними, перший вхід і третій вихід якого служать відповідно другим входом і другим виходом корпоративного центра управління і контролю, другий вихід і третій вхід пристрою звертання до корпоративної бази даних служать відповідно третім виходом і третім входом корпоративного центра управління і контролю, третій вихід пристрою звертання до корпоративної бази даних з'єднаний з третім входом пристрою обміну даними, другій вихід якого служить першим виходом корпоративного центра управління і контролю, четвертий вихід пристрою звертання до корпоративної бази даних з'єднаний з входом блока статистичної обробки, вихід якого служить четвертим виходом корпоративного центра управління і контролю, захисні знаки надходять з виходу блока друку, четвертий вихід пристрою обміну даними підключений до третього входу пристрою верифікації, а бланки захисних знаків з обліковими номерами надходять на другий вхід блока друку. 4. Система за п. З, яка відрізняється тим, що погашені захисні знаки надходять на вхід зчитування штрих-коду пристрою верифікації. 5. Система за п. 1, яка відрізняється тим, що пункт верифікації' містить пристрій верифікації, пристрій погашення, робочу базу даних і пристрій звертання до робочої бази даних, причому вихід пристрою верифікації з'єднаний з третім входом пристрою звертання до робочої" бази даних, третій СО 1^ О) О) 9973 вихід пристрою звертання до робочої бази даних з'єднаний з другим входом пристрою верифікації, третій вхід якого з'єднаний з четвертим виходом пристрою звертання до робочої бази даних, вхід пристрою погашення з'єднаний з першим входом пристрою верифікації і служить першим входом пункту верифікації, другий вихід і другий вхід пристрою звертання до робочої бази даних служать відповідно першим виходом і другим входом пункту верифікації, перший вихід пристрою звертання до робочої' бази даних з'єднаний з керуючим входом робочої* бази даних, інформаційний ВИХІД якої з'єднаний з першим входом пристрою звертання до робочої бази даних, другим виходом пункту верифікації служить вихід пристрою погашення, а погашені захисні знаки надходять з пристрою погашення. 6. Система за п. 1, яка відрізняється тим, що пункт верифікації містить пристрій верифікації, робочу базу даних і пристрій звертання до робочої" бази даних, причому вихід пристрою верифікації з'єднаний з третім входом пристрою звертання до робочої бази даних, третій вихід пристрою звертання до робочої бази даних з'єднаний з другим входом пристрою верифікації, третій вхід якого з'єднаний з четвертим виходом пристрою звертання до робочої бази даних, перший вхід пристрою верифікації служить першим входом пункту верифікації, другий вихід і другий вхід пристрою звертання до робочої бази даних служать відповідно виходом і другим входом пункту верифікації, перший вихід пристрою звертання до робочої бази даних з'єднаний з керуючим входом робочої бази даних, інформаційний вихід якої з'єднаний з першим входом пристрою звертання до робочої бази даних. якого з'єднаний з виходом блока зчитування, другий вихід пульта оператора контролю служить виходом пристрою верифікації, а першим і другим входами пристрою верифікації служать відповідно вхід блока зчитування і третій вхід блока порівняння, а третій вхід пристрою верифікації одночасно служить другим входом криптографічного блока. 10. Система за п. З, яка відрізняється тим, що блок друку складається з принтера, носія ключа підпису, формувача тексту, формувача службової' інформації, формувача контрольно-облікової інформації, пристрою зчитування і формувача електронно-цифрового підпису, перший вхід якого з'єднаний з виходом носія ключа підпису, вхід формувача тексту служить першим входом блока друку, вихід принтера служить виходом блока друку, вихід пристрою зчитування з'єднаний з другим входом формувача службової інформації, перший вхід якого з'єднаний з входом формувача тексту, вихід формувача службової інформації з'єднаний з другим входом формувача електронно-цифрового підпису, вихід якого з'єднаний з першим входом формувача контрольно-облікової інформації, другий вхід якого з'єднаний з виходом формувача тексту, вихід формувача контрольно-облікової інформації з'єднаний з першим входом принтера, другий вхід принтера з'єднаний з входом пристрою зчитування і служить другим входом блока друку, причому бланки захисних знаків з нанесеними обліковими номерами надходять на другий вхід блока друку, а захисні знаки надходять з виходу принтера. 7. Система за п. 1, яка відрізняється тим, що як захисні знаки використовують документи. 8. Система за п. 1, яка відрізняється тим, що в неї додатково введені m маркувальних пристроїв, де m є ціле невід'ємне число ( m > k ) , а захисні знаки надходять на маркувальні пристрої від корпоративних центрів управління і контролю. 9. Система за одним з пунктів 2, 5, або 6, яка відрізняється тим, що пристрій верифікації складається з пристрою зчитування, криптографічного блока, блока порівняння, пульта оператора контролю і монітора, вхід якого з'єднаний з першим виходом пульта оператора контролю, вхід якого з'єднаний з виходом блока порівняння, перший і другий входи якого з'єднані відповідно з першим і другим виходами криптографічного блока, вхід 11. Система за п. 9, яка відрізняється тим, що криптографічний блок має засіб виділення електронно-цифрового підпису, засіб виділення інформації, нагромаджувач сертифікатів ключів підпису та ідентифікатор електронно-цифрового підпису, другий вхід якого з'єднаний з засобом виділення електронно-цифрового підпису, вхід якого з'єднаний з входом засобу виділення інформації і служить першим входом криптографічного блока, вихід ідентифікатора електрон но-цифрового підпису служить першим виходом криптографічного блока, а вихід засобу виділення інформації з'єднаний з третім входом ідентифікатора електронноцифрового підпису І служить другим виходом криптографічного блока, вихід нагромаджувача сертифікатів ключів підпису з'єднаний з першим входом ідентифікатора електрон но-цифрового підпису, а вхід нагромаджувача сертифікатів ключів підпису служить другим виходом криптографічного блока. Корисна модель відноситься до систем виготовлення, обліку і верифікації захисних знаків маркування, зокрема для потреб криптографічного маркування, ідентифікації і контролю документів типу паливних талонів, сертифікатів відповідності лікарських засобів, акцизних марок для алкогольної і тютюнової продукції та знаків або сертифікатів автентичності аудіо- і відеопродукції чи інших дорогих виробів (товарів) і цінних паперів тощо. Відома автоматизована система виготовлення і обліку документів водив [RU 2128856], що має блок формування інформаційного вкладиша посвідчення, блок прийому персональних даних, пульт оператора, монітор і принтер. Недоліками цієї системи є обмежена область застосування, висока технологічна складність 9973 отримання ідентифікаційних ознак об'єктів, а також низька вірогідність Ідентифікації автентичності документів під час їх використання. Відома також автоматизована система Ідентифікації об'єкту і реєстрації його стану [RU 2107943], що має обчислювальну машину основної бази інформації, блок зв'язку і комутації" та два блока реєстрації. Недоліками цього пристрою є складність формування і використання зовнішніх інформаційних систем, а також висока вірогідність помилок внаслідок суб'єктивних факторів під час формування ідентифікаційних ознак оператором. Із WO 91/10202 відома аналогічна система, що має позицію нанесення маркування на виріб, пристрій уведення маркування в базу даних, пристрої зчитування маркування на віддалених позиціях, лінії зв'язку між базою даних та пристроями зчитування маркування, пристрій порівняння зчитаного маркування з записом у базі даних І пристрій прийняття рішення про подальше використання виробу. Ця система має дуже обмежену сферу застосування, бо не оснащена технічними засобами перевірки автентичності виробів у випадках їх незаконного виготовлення і використання. Із ЕР №0112944 А1 відома система, що має центральний пункт з основною базою даних, мережу віддалених терміналів з власними базами даних, лінії зв'язку для поєднання віддалених терміналів з центральним пунктом, сукупність кредитних карток і пристроїв для їх маркування. До недоліків цієї системи належать низька вірогідність визначення законності використання кредитної картки у випадку, коли її незаконний користувач уводить ідентифікаційний номер, який співпадає з номером, що зберігається в базі даних центрального пункту. З RU 2106689 відома система ідентифікації зареєстрованих виробів. Вона має еталонну базу даних, щонайменше одну робочу базу даних, щонайменше один пристрій звертання до баз даних, лінії зв'язку для з'єднання еталонної бази даних з щонайменше одним пристроєм звертання до баз даних, щонайменше один пристрій порівняння, підключений до баз даних відповідним пристроєм звертання, щонайменше один пристрій маркування, щонайменше один пристрій уведення даних про виготовлений виріб в еталонну базу даних, щонайменше один пункт уведення даних про виріб, який вводиться у господарський обіг, в щонайменше одну робочу базу даних через відповідний пристрій звертання до баз даних, та щонайменше один пристрій прийняття рішення. Ця система на відміну від вище розглянутих аналогів надає змогу маркірувати і ідентифікувати зареєстровані вироби, але має вузьку область застосування і не забезпечує централізоване виготовлення і облік захисних знаків маркування. Крім того, відсутня можливість маркування і обліку виробів, виготовлених поза межами описаної системи. До запропонованої системи по технічній суті найближча система маркування і ідентифікації виробів згідно з патентом ЕА №002696. Вона має центр управління і контролю, центральну базу даних, пристрій уведення даних, k периферійних баз даних, k периферійних автоматизованих робочих місць друку захисних знаків і k пунктів уведення даних, п робочих баз даних, п пристроїв звертання до робочих баз даних, п пристроїв ідентифікації та m маркірувальних пристроїв, де к, п та m можуть бути довільними цілими невід'ємними числами. Система-найближчий аналог на відміну від інших аналогів дозволяє маркірувати вироби захисними знаками і ідентифікувати їх у господарському обігу, але має такі недоліки, як: вузька область застосування, бо система враховує лише ті маркірувальні знаки, які генеровані всередині неї і не має засобів ідентифікації захисних знаків, які генеровані іншими присутніми у господарському обігу аналогічними системами; низька захищеність інформації, нанесеної на захисний знак, внаслідок відсутності засобів централізованого генерування ключів підпису, що гарантували б їх вірогідність і доведення (доставку) до пристроїв верифікації сертифікатів ключів підпису, а також своєчасну зміну скомпрометованих ключів. Не виключена й можливість фальсифікації (підміни) інформації на захисному знаку і формування електронного цифрового підпису (далі ЕЦП) з використанням хибного закритого ЕЦП під час включення в склад штрих-коду відповідного відкритого ключа, призначеного для підтвердження автентичності ЕЦП; неможливість надійного зчитування І підтвердження облікового номера бланка захисного знака під час його верифікації", бо літерно-цифровий текст і штрих-код нанесені на неврахований бланк захисного знака, та можливість суб'єктивних помилок оператора під час уведення підтвердження облікового номера бланка захисного знака до складу штрих-коду. В основу корисної моделі положено задачу шляхом упорядкування сукупності технічних засобів здійснення штрихового кодування і криптографічних захисних технологій створити таку систему виготовлення, обліку і верифікації захисних знаків маркування, яка була б здатна маркірувати довільні об'єкти захисту в декількох корпоративних підсистемах та внаслідок автоматизованого обліку і контролю автентичності захисних знаків з високою надійністю підтверджувати автентичність маркірованих об'єктів, які знаходяться у господарському обігу, протягом всього їхнього життєвого циклу. Ця задача вирішена тим, що в систему виготовлення, обліку і верифікації захисних знаків маркування, що має k пунктів уведення даних, де к=1, 2,.., к корпоративних баз даних та k корпоративних центрів управління і контролю, причому перший вихід кожного з корпоративних центрів управління і контролю з'єднаний зі входом відповідного пункту уведення даних, вихід якого з'єднаний зі входом запису даних відповідної корпоративної бази даних, третій вихід і третій вхід кожного із k корпоративних центрів управління і контролю з'єднані відповідно з керуючим входом та інформаційним виходом відповідної корпоративної бази даних, 9973 перший вхід кожного із к корпоративних центрів управління і контролю є відповідним входом системи, а четвертий вихід кожного із k корпоративних центрів управління і контролю є відповідним виходом системи, згідно з винахідницьким задумом додатково уведені за свідчу вальний центр та п пунктів верифікації, де п = 1, 2,.., причому вихід засвідчувального центру підключений до другого входу кожного корпоративного центра управління і контролю і до другого входу кожного пристрою верифікації, вхід засвідчувального центру підключений до другого виходу кожного корпоративного центра управління і контролю і до другого виходу кожного пункту верифікації, перший вхід кожного із п пунктів верифікації є відповідним контрольним входом системи, в якій бланки, захисних знаків з нанесеними обліковими номерами надходять у корпоративні центри управління і контролю, а захисні знаки надходять на контрольні виходи системи. Завдяки цій новій сукупності суттєвих ознак збільшується сфера застосування системи і зростає захищеність інформації на захисному знаку внаслідок централізованого забезпечення компонентів системи ключовою інформацією. Доведення до пунктів верифікації сертифікатів ключів підпису всіх корпоративних центрів управління і контролю дає змогу надійно перевіряти електронний цифровий підпис (далі ЕІДП) і ідентифікувати будь-який захисний знак, генерований у будь-якому корпоративному центрі управління і контролю, а також виявляти з високою надійністю фальсифіковані захисні знаки. Додаткові ВІДМІННОСТІ, що підсилюють зазначений технічний результат, є такими1 (1) джерелами погашених захисних знаків служать пункти верифікації, а їх приймачами - відповідні корпоративні центри управління і контролю; (2) корпоративний центр управління І контролю складається з пристрою обміну даними, пульта оператора управління, пристрою звертання до корпоративної бази даних, монітора, пристрою верифікації, блока статистичної обробки і блока друку, перший вхід якого з'єднаний з п'ятим виходом пристрою звертання до корпоративної бази даних, перший вихід якого з'єднаний з другим входом пристрою верифікації, перший вхід якого служить для зчитування штрих-коду. Вихід пристрою верифікації з'єднаний з першим входом пристрою звертання до корпоративної бази даних, другій вхід якого з'єднаний з третім виходом пульту оператора управління, другий вихід якого з'єднаний зі входом монітора. Перший вхід пульта оператора управління є першим входом корпоративного центру управління і контролю. Перший вихід і другий вхід пульта оператора управління з'єднані відповідно з другим входом і першим виходом пристрою обміну даними, перший вхід і третій вихід якого відповідно є другим входом і другим виходом корпоративного центру управління і контролю. Другий вихід і третій вхід пристрою звертання до корпоративної бази даних відповідно є третім виходом і третім входом корпоративного центру управління і контролю. Третій вихід пристрою зве 8 ртання до корпоративної бази даних з'єднаний з третім входом пристрою обміну даними, другій вихід якого є першим виходом корпоративного центру управління і контролю. Четвертий вихід пристрою звертання до корпоративної бази даних з'єднаний з входом блока статистичної обробки, вихід якого є четвертим виходом корпоративного центру управління І контролю. Захисні знаки надходять з виходу блока друку. Четвертий вихід пристрою обміну даними підключений до третього входу пристрою верифікації, а бланки захисних знаків з обліковими номерами надходять на другий вхід блока друку; (3) погашені захисні знаки надходять на вхід зчитування штрих-коду пристрою верифікації; (4) пункт верифікації містить пристрій верифікації, пристрій погашення, робочу базу даних і пристрій звертання до робочої бази даних. Вихід пристрою верифікації з'єднаний з третім входом пристрою звертання до робочої бази даних. Третій вихід пристрою звертання до робочої бази даних з'єднаний з другим входом пристрою верифікації, третій вхід якого з'єднаний з четвертим виходом пристрою звертання до робочої' бази даних. Вхід пристрою погашення з'єднаний з першим входом пристрою верифікації і є першим входом пункту верифікації. Другий вихід і другий вхід пристрою звертання до робочої бази даних відповідно є першим виходом і другим входом пункту верифікації. Перший вихід пристрою звертання до робочої бази даних з'єднаний з керуючим входом робочої бази даних, інформаційний вихід якої з'єднаний з першим входом пристрою звертання до робочої бази даних. Другим виходом пункту верифікації є вихід пристрою погашення, а погашені захисні знаки надходять з пристрою погашення; (5) пункт верифікації містить пристрій верифікації, робочу базу даних і пристрій звертання до робочої бази даних. Вихід пристрою верифікації з'єднаний з третім входом пристрою звертання до робочої бази даних. Третій вихід пристрою звертання до робочої бази даних з'єднаний з другим входом пристрою верифікації, третій вхід якого з'єднаний з четвертим виходом пристрою звертання до робочої бази даних. Перший вхід пристрою верифікації' є першим входом пункту верифікації. Другий вихід і другий вхід пристрою звертання до робочої' бази даних відповідно є виходом і другим входом пункту верифікації. Перший вихід пристрою звертання до робочої бази даних з'єднаний з керуючим входом робочої бази даних, інформаційний вихід якої з'єднаний з першим входом пристрою звертання до робочої бази даних; ти; (6) як захисні знаки використовують докумен (7) система має m маркувальних пристроїв, де m є ціле невід'ємне число (m>k), а захисні знаки надходять на маркувальні пристрої від корпоративних центрів управління і контролю; (8) пристрій верифікації складається з пристрою зчитування, криптографічного блока, блока порівняння, пульта оператора контролю і монітора, вхід якого з'єднаний з першим виходом пульта оператора контролю, вхід якого з'єднаний з виходом блока порівняння, перший і другий входи яко 9 го з єднані відповідно з першим І другим виходами криптографічного блока, перший вхід якого з'єднаний з виходом блока зчитування. Другий вихід пульта оператора контролю є виходом пристрою верифікації. Першим і другим входами пристрою верифікації відповідно є вхід блока зчитування і третій вхід блока порівняння. Другий вхід криптографічного блока є третім входом пристрою вериф і каці і; (9) блок друку складається з принтера, носія ключа підпису, формувача тексту, формувача службової' інформації, формувача контрольнооблікової інформації, пристрою зчитування і формувача ЕЦП, перший вхід якого з'єднаний з виходом носія ключа підпису. Вхід формувача тексту є першим входом блока друку. Вихід принтера є виходом блока друку. Вихід пристрою зчитування з'єднаний з другим входом формувача службової інформації, перший вхід якого з'єднаний з входом формувача тексту. Вихід формувача службової інформації з'єднаний з другим входом формувача ЕЦП, у якого вихід з'єднаний з першим входом формувача контрольно-облікової інформації, а другий вхід - з виходом формувача тексту. Вихід формувача контрольно-облікової інформації з'єднаний з першим входом принтера, другий вхід якого з'єднаний з входом пристрою зчитування і є другим входом блока друку. Бланки захисних знаків з нанесеними обліковими номерами надходять на другий вхід блока друку, а захисні знаки - з виходу принтера; (10) криптографічний блок має засіб виділення ЕЦП, засіб виділення Інформації, накопичувач сертифікатів ключів підпису та ідентифікатор ЕЦП, другий вхід якого з'єднаний з засобом виділення ЕЦП, вхід якого з'єднаний з входом засобу виділення інформації і служить першим входом криптографічного блока. Вихід ідентифікатора ЕЦП є першим виходом криптографічного блока. Вихід засобу виділення інформації з'єднаний з третім входом ідентифікатора ЕЦП і є другим виходом криптографічного блока. Вихід накопичувача сертифікатів ключів підпису з'єднаний з першим входом ідентифікатора ЕЦП. Вхід накопичувача сертифікатів ключів ЕЦП є другим виходом криптографічного блока. З відомого рівня техніки випливає, що аналоги з тотожною сукупністю ознак відсутні. Це вказує на відповідність заявленої системи умові патентоздатності "новизна". Далі суть корисної моделі пояснюється детальним описом складу, структури і роботи системи з посиланнями на креслення, де зображені на: Фіг. 1 - блок-схема системи; ФІг.2 - блок-схема корпоративного центру управління і контролю (ЦУК); Фіг.З - блок-схема пункту верифікації" (варіант 1); Фіг.4 - блок-схема пункту верифікації" (варіант 2); Фіг.5 - блок-схема пристрою верифікації; Фіг.6 - блок-схема блока друку; Фіг.7 - блок-схема криптографічного блока; Фіг.8 - вигляд паливного талону (ПТ); Фіг.9 - вигляд ПТ з контрольно-обліковою ін 9973 10 формацією; Фіг. 10 - вигляд захищеного сертифікату відповідності лікарського засобу; Фіг. 11 - вигляд регіональної' спеціальної марки для маркування алкогольної продукції; Фіг. 12 - вигляд бланка захисного знака для маркування аудіо- і відеопродукції; Фіг. 13 - вигляд захисного знака для маркування лікарських засобів. Систем виготовлення, обліку і верифікації захисних знаків маркування (див. Фіг.1) складається із засвідчувального центру 1, k пунктів 2і...2і< уведення даних, де k може бути довільним цілим невід'ємним числом, тієї ж кількості корпоративних баз Зі...3к даних (БД), корпоративних центрів 4ь..4к управління і контролю (ЦУК), п пунктів 5і...5 п верифікації, де п може бути довільним цілим невід'ємним числом. Крім того система містить бланки захисних знаків з нанесеними обліковими номерами, захисні знаки 8-і. .В^ і погашені захисні знаки 9і...9к, причому КІЛЬКІСТЬ захисних знаків і погашених захисних знаків може бути довільним цілим числом, а індекси 1...к указують номер корпоративного ЦУК4, який виготовив ці захисні знаки. Під захисним знаком треба розуміти контрольно-обліковий знак, ідентифікаційну марку або документ, який має комплексний захист від фальсифікації і несе контрольно-облікову інформацію про об'єкт, що захищається. Бланк захисного знака є таким виготовленим у типографії документом суворої звітності з обліковим номером і полем для нанесення контрольно-облікової інформації, що має кілька ступенів захисту. Перший вихід кожного з k корпоративних ЦУК 4і...4к з'єднаний з входом відповідного пункту 2і...2к уведення даних, вихід якого з'єднаний зі входом запису даних відповідної корпоративної БД 3i...3k- Третій вихід і третій вхід кожного з k корпоративних ЦУК 4і...4к з'єднані відповідно з керуючим входом і інформаційним виходом відповідної корпоративної БД 3i...3 k . В кожному з k корпоративних ЦУК4і-..4 к перший вхід є відповідним входом, а четвертий вихід - відповідним виходом системи. Вихід засвідчувального центру 1 підключений до другого входу кожного з k корпоративних ЦУК 4і...4к і до другого входу кожного з п пунктів 5і...5 п верифікації. Вхід засвідчувального центру 1 підключений до другого виходу кожного з k корпоративних ЦУК 4ь..4 к і до другого виходу кожного з п пунктів 5-і...5П верифікації. Перший вхід кожного з п пунктів 5і...5 п верифікації є відповідним контрольним входом системи. Бланки 7і...7к захисних знаків з нанесеними обліковими номерами надходять до корпоративних ЦУК 4і..А. Захисні знаки 8і...8к надходять на контрольні входи системи. Погашені захисні знаки 9і...9і к ) . Ці призначені для нанесення захисних знаків на об'єкти, що підлягають захисту (маркіруванню), включаючи документи, товарні упаковки, пляшки, компакт-диски і касети аудіо- і відеопро 11 дукції, упаковки ліків тощо. Захисні знаки 8і...8к надходять на маркувальні пристрої 6і...6к від корпоративних ЦУК4і...4к. Система може виготовляти, вести облік і перевіряти захищені документи. Корпоративні ЦУК 4 і . . А є основними компонентами системи і призначені для управління уведенням даних в корпоративні БД Зі...3k, виготовлення (друку) і обліку захисних знаків, їх верифікації і прийому погашених захисних знаків. Корпоративний ЦУК 4 (Фіг.2) складається з пристрою 4.1 обміну даними, пульта 4.2 оператора управління, пристрою 4.3 звертання до корпоративної БД, блока 4.4 друку, монітора 4.5, пристрою 4.6 верифікації і блока 4.7 статистичної обробки. Перший вихід і перший вхід пристрою 4.3 звертання до корпоративної БД з'єднані відповідно з другим входом і виходом пристрою 4.6 верифікації. Перший вхід цього пристрою 4.6 є входом зчитування штрих-коду. Четвертий і п'ятий виходи пристрою 4.3 звертання до корпоративної БД з'єднані відповідно з входом блока 4.7 статистичної обробки і з першим входом блока 4.4 друку. Третій вихід пристрою 4.3 звертання з'єднаний з третім входом пристрою 4.1 обміну даними. Другий вхід пристрою 4.3 звертання з'єднаний з третім виходом пульта 4.2 оператора управління. Перший вихід і другий вхід пульта 4.2 оператора з'єднані відповідно з другим входом і першим виходом пристрою 4.1 обміну даними. Другий вихід пульта 4.2 оператора управління з'єднаний зі входом монітора 4.5. Перший вхід цього пульта 4.2 є першим входом корпоративного ЦУК 4 і одночасно центральним входом системи. Другий вихід пристрою 4.1 обміну даними є першим виходом корпоративного ЦУК 4. Перший вхід і третій вихід пристрою 4.1 обміну даними служать відповідно другим входом і другим виходом корпоративного ЦУК 4. Другий вихід і третій вхід пристрою 4.3 звертання до корпоративної БД служать відповідно третім виходом і третім входом корпоративного ЦУК 4. Вихід блока 4.7 статистичної обробки є четвертим виходом корпоративного ЦУК 4 і одночасно виходом системи. Четвертий вихід пристрою 4.1 обміну даними підключений до третього входу пристрою 4.6 верифікації. На другий вхід блока 4.4 друку надходять бланки захисних знаків з нанесеними обліковими номерами. Захисні знаки надходять з виходу блока 4.4 друку на перший вхід зчитування штрих-коду пристрою 4 6 верифікації і на вихід корпоративного ЦУК 4, як це позначено на Фіг.2 тонкою штриховою лінією зі стрілкою. Аналогічно на цій же Фіг.2 показано, що погашені захисні знаки також надходять на перший вхід зчитування штрих-коду пристрою 4.6 верифікації від пунктів 5і...5п верифікації. Засвідчувапьний центр 1 призначений для зберігання реєстраційних даних корпоративних ЦУК 4, генерування і зберігання їхніх ключів підписів, сертифікатів відкритих ключів, відкликаних сертифікатів, а також для взаємодії з корпоративними ЦУК 4і...4 к і пунктами 5і...5п верифікації з метою їх забезпечення ключовою інформацією. Пункт 5 верифікації призначений для зчитування службової інформації з штрих-коду, перевірки ЕЦП і порівняння зчитаної службової інформації 9973 12 3 вмістом корпоративних БД Зі-..3і
