Пристрій для зварювання розрядом нагромадженої енергії
Номер патенту: 69421
Опубліковано: 15.09.2004
Автори: Кубай Роман Іванович, Огірко Роман Миколайович, Микийчук Микола Миколайович, Якимів Ярослав Михайлович
Формула / Реферат

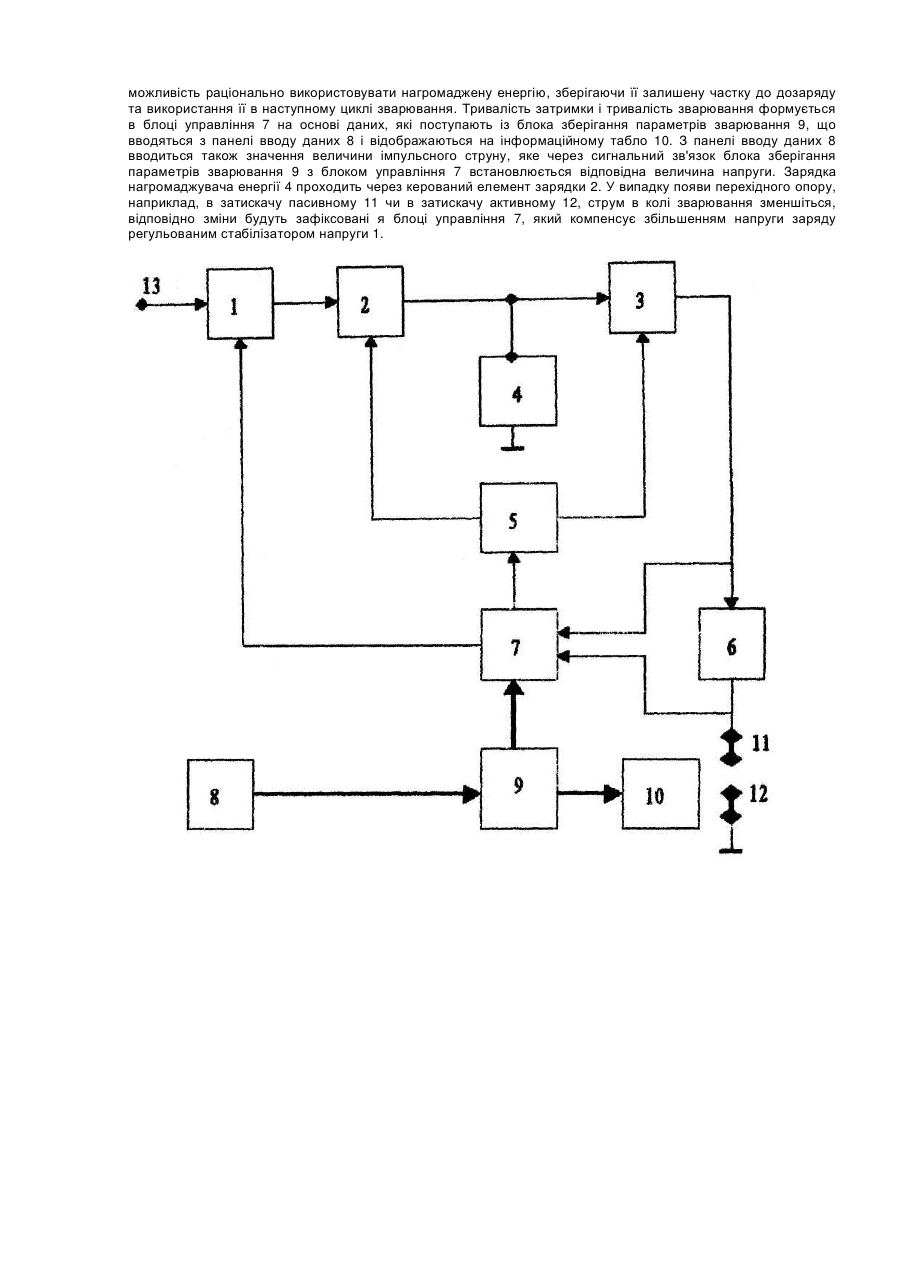

Пристрій для зварювання розрядом нагромадженої енергії, який містить нагромаджувач енергії, перший полюс якого з'єднаний з входом керованого елемента зварювання, затискач пасивний і затискач активний, причому другий полюс нагромаджувача енергії та затискач активний з'єднані з корпусом, який відрізняється тим, що додатково введено регульований стабілізатор напруги, керований елемент заряду, формувач часових параметрів, елемент зворотного зв'язку, панель вводу даних, блок зберігання параметрів зварювання, інформаційне табло та блок управління, причому перший вхід регульованого стабілізатора напруги з'єднаний з входом електромережі, а вихід з'єднаний з входом керованого елемента заряду, вихід якого з'єднаний з першим полюсом нагромаджувача енергії, а керуючий вхід з'єднаний з першим виходом формувача часових параметрів, другий вихід якого з'єднаний з керуючим входом керованого елемента зварювання, вхід якого з'єднаний з першим полюсом нагромаджувача енергії, а вихід його з'єднаний з першим кінцем елемента зворотного зв'язку, другий кінець якого з'єднаний із затискачем пасивним, вхід формувача часових параметрів з'єднаний з другим виходом блока управління, перший вихід якого з'єднаний з другим входом регульованого стабілізатора напруги, а другий вхід його з'єднаний із першим кінцем елемента зворотного зв'язку, другий кінець якого з'єднаний з третім входом блока управління, два сигнальні входи якого з'єднані з двома сигнальними виходами блока зберігання параметрів зварювання, вхідна шина якого з'єднана з виходами панелі вводу даних, а вихідна шина з'єднана з входами інформаційного табло.
Додаткова інформація
Назва патенту англійськоюDevice for welding by discharge of storage energy
Автори англійськоюKubai Roman Ivanovych, Mykyichuk Mykola Mykolaiovych, Ohirko Roman Mykhlaiovych, Yakymiv Yaroslav Mykhailovych
Назва патенту російськоюУстройство для сварки разрядом накопленной энергии
Автори російськоюКубай Роман Иванович, Микийчук Николай Николаевич, Огирко Роман Николаевич, Якимов Ярослав Михайлович
МПК / Мітки
МПК: B23K 11/26
Мітки: розрядом, пристрій, нагромадженої, зварювання, енергії
