Спосіб визначення інтервалу часу передачі, базова станція і контролер радіомережі

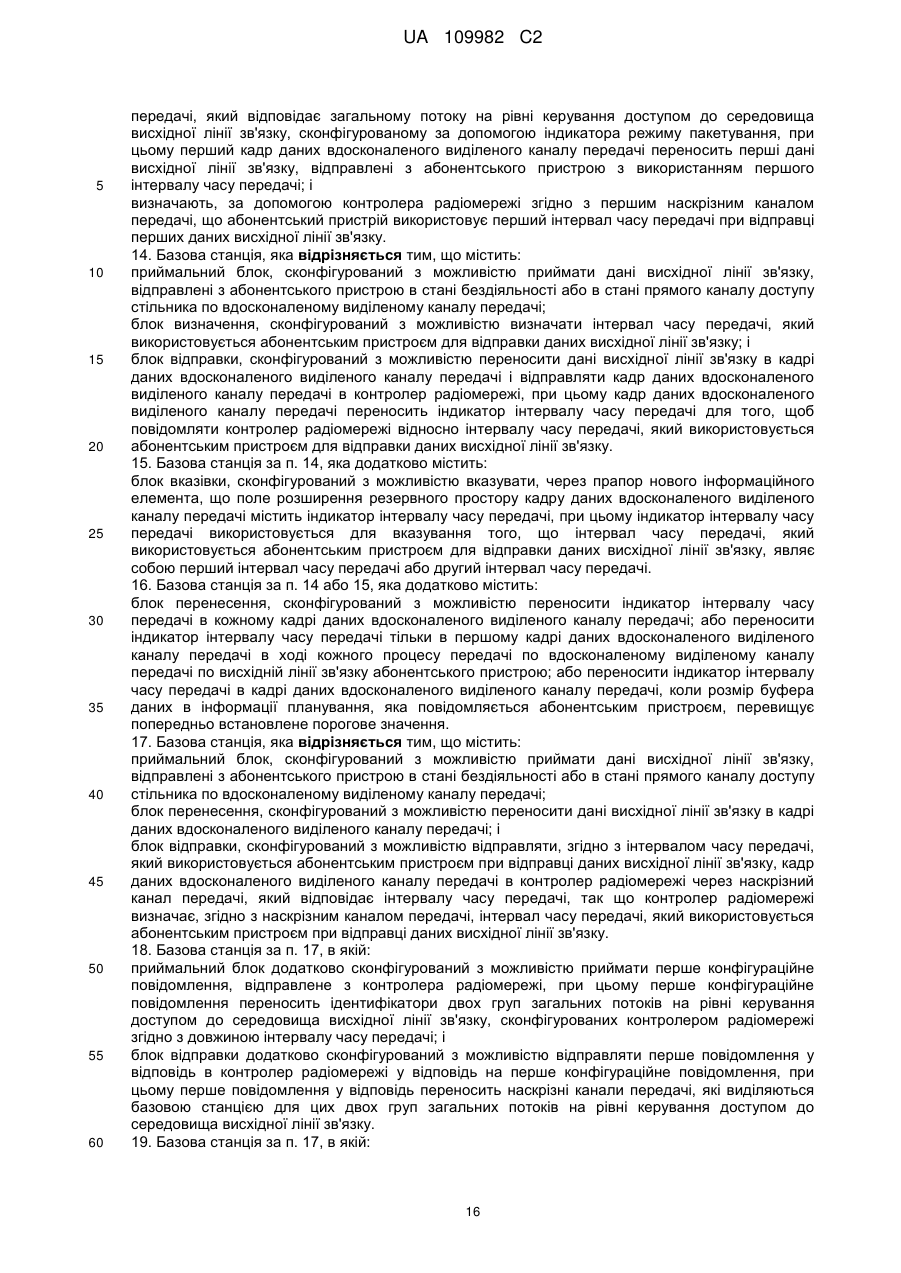

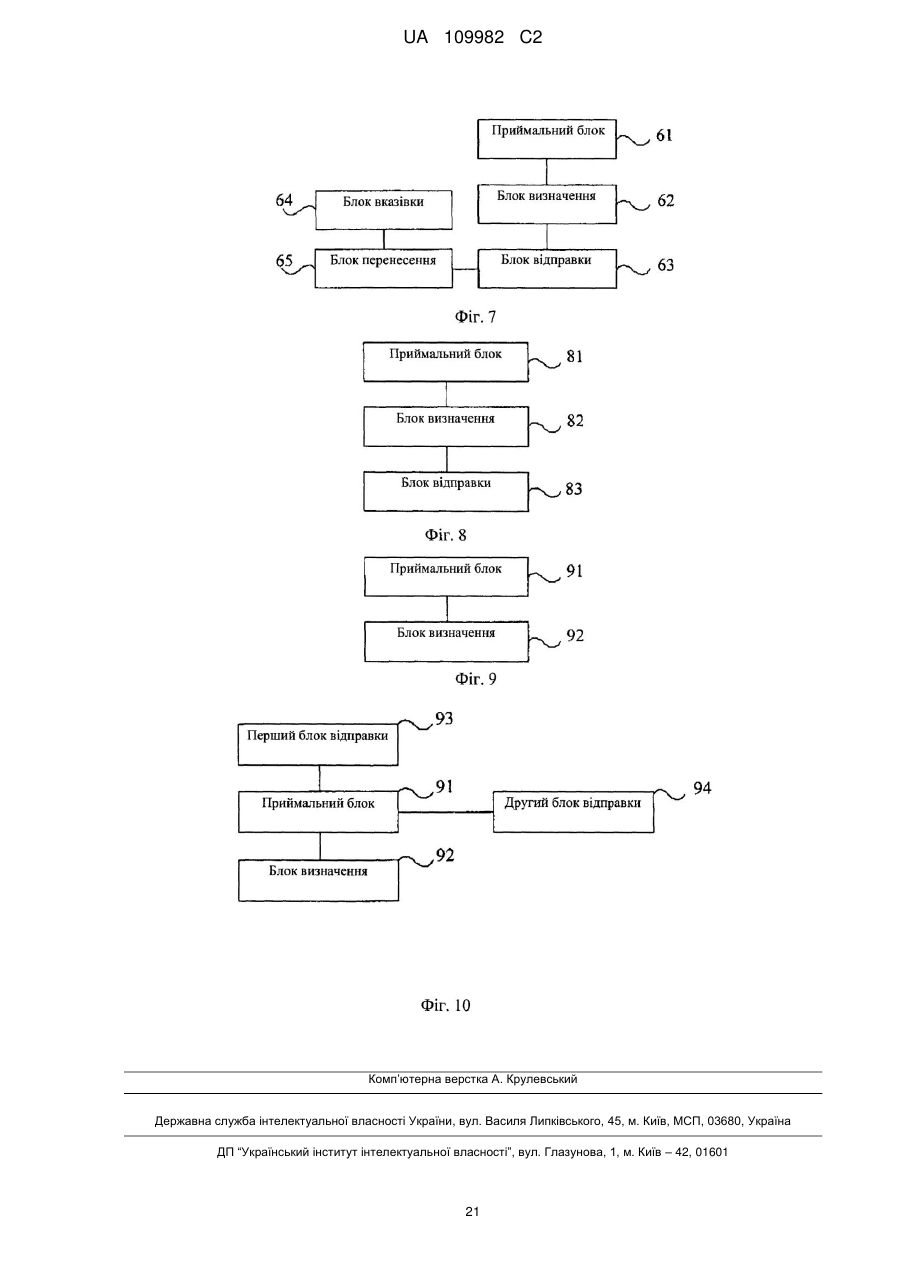

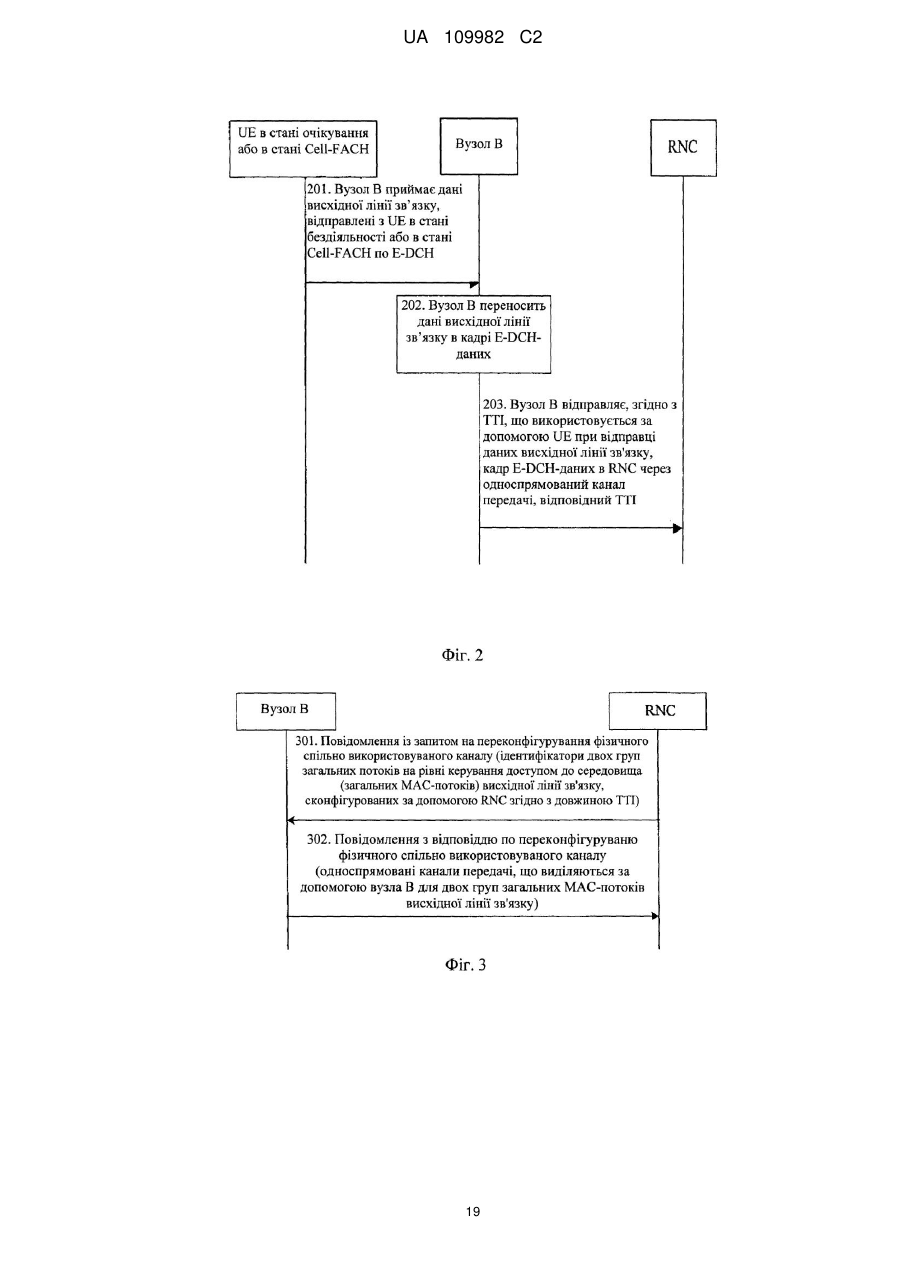

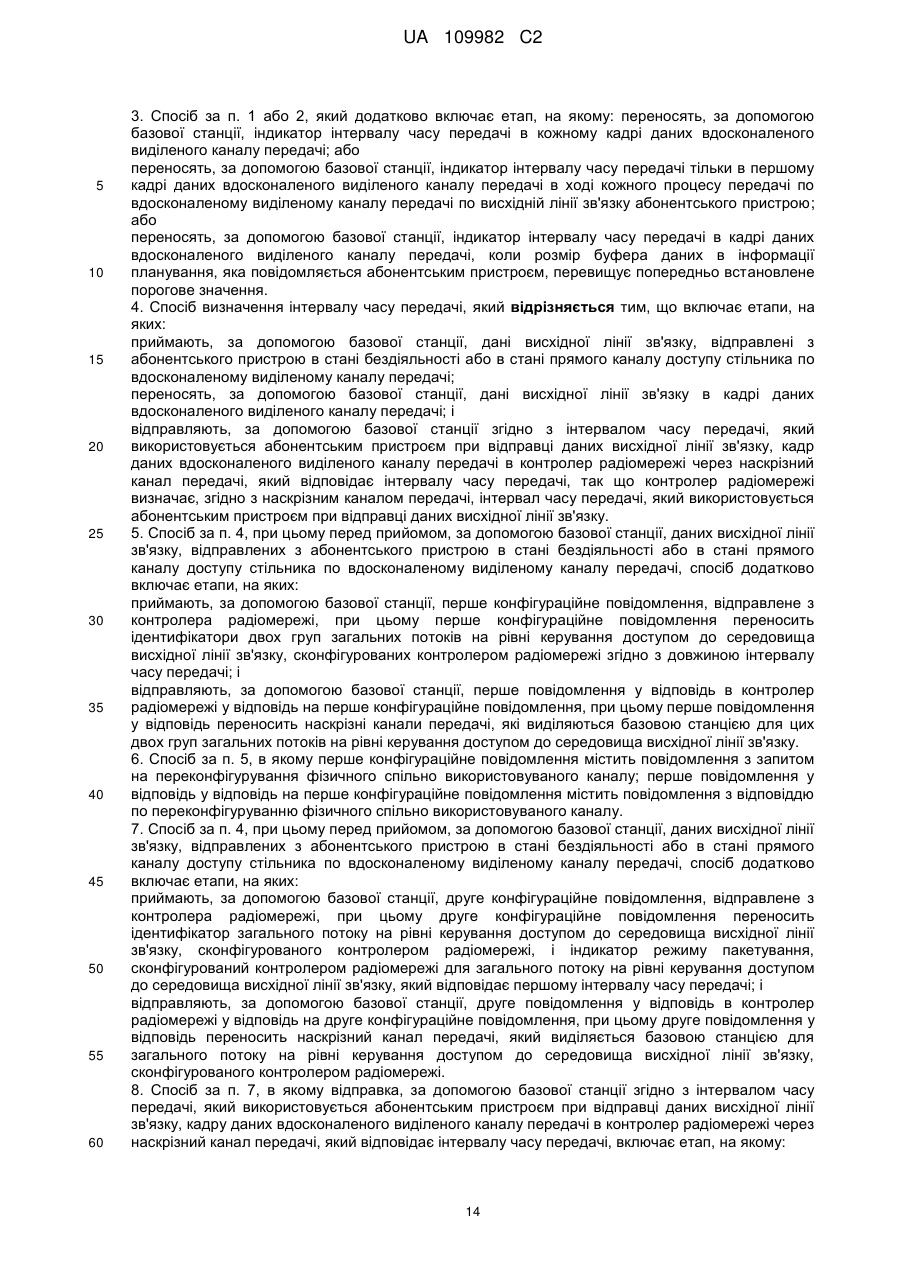

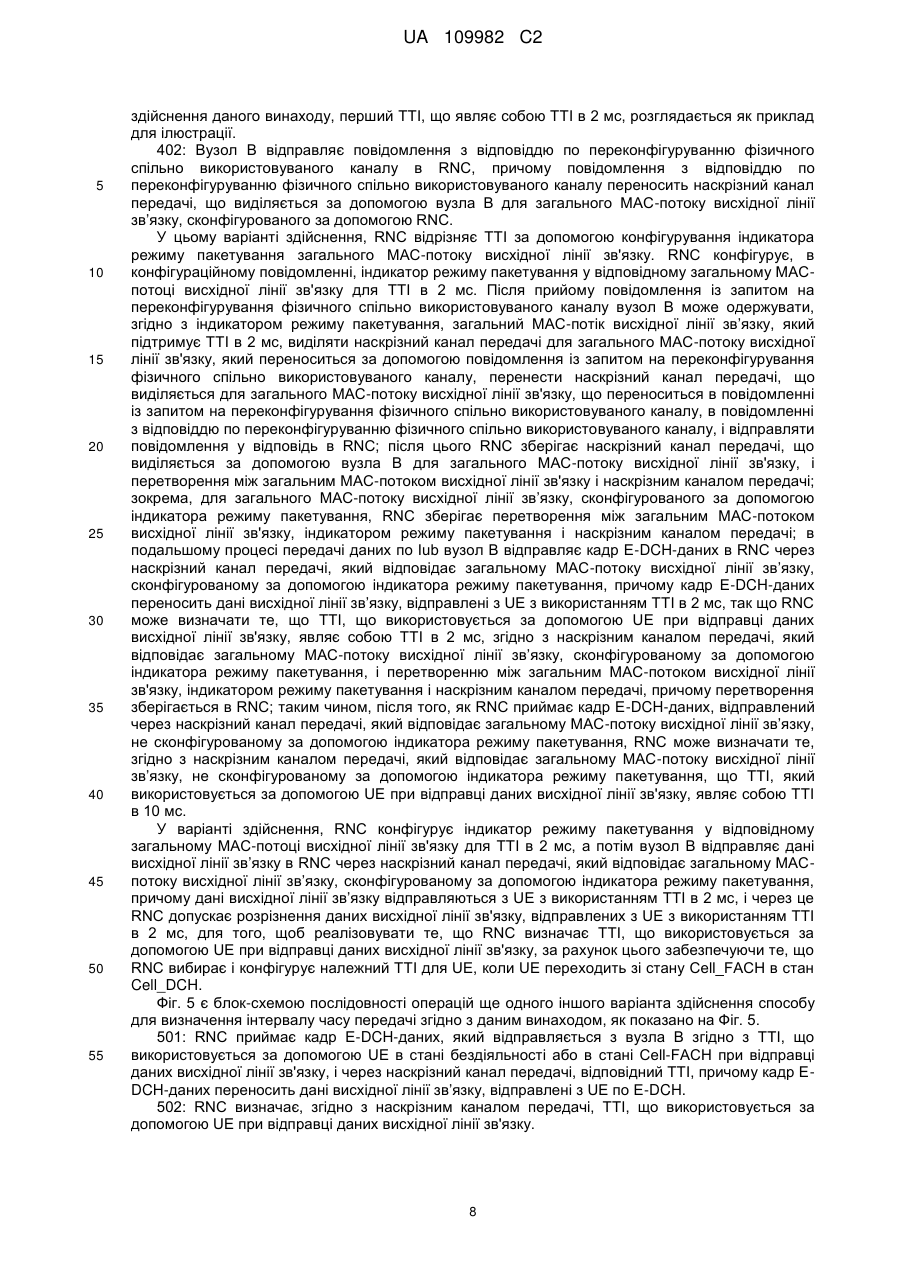

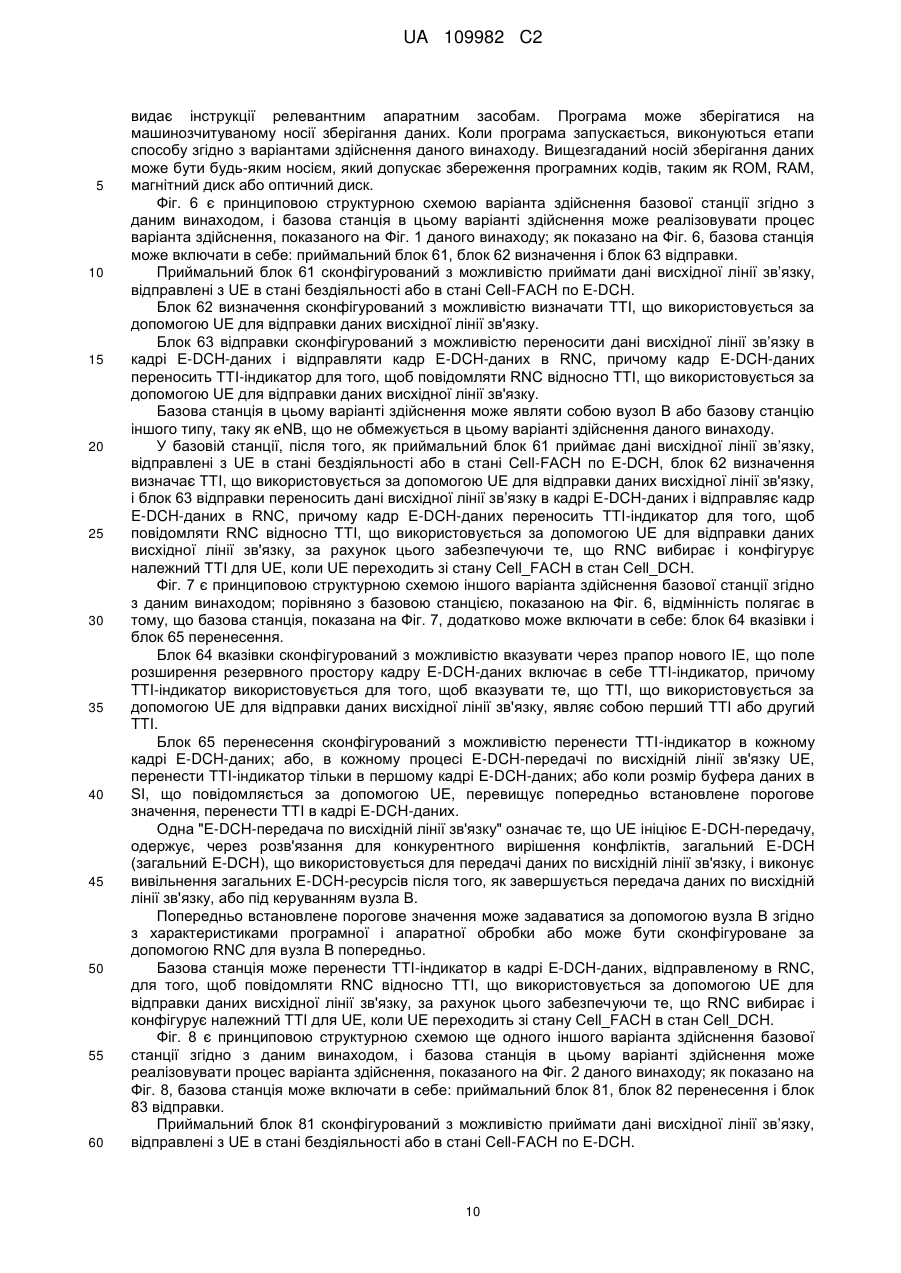

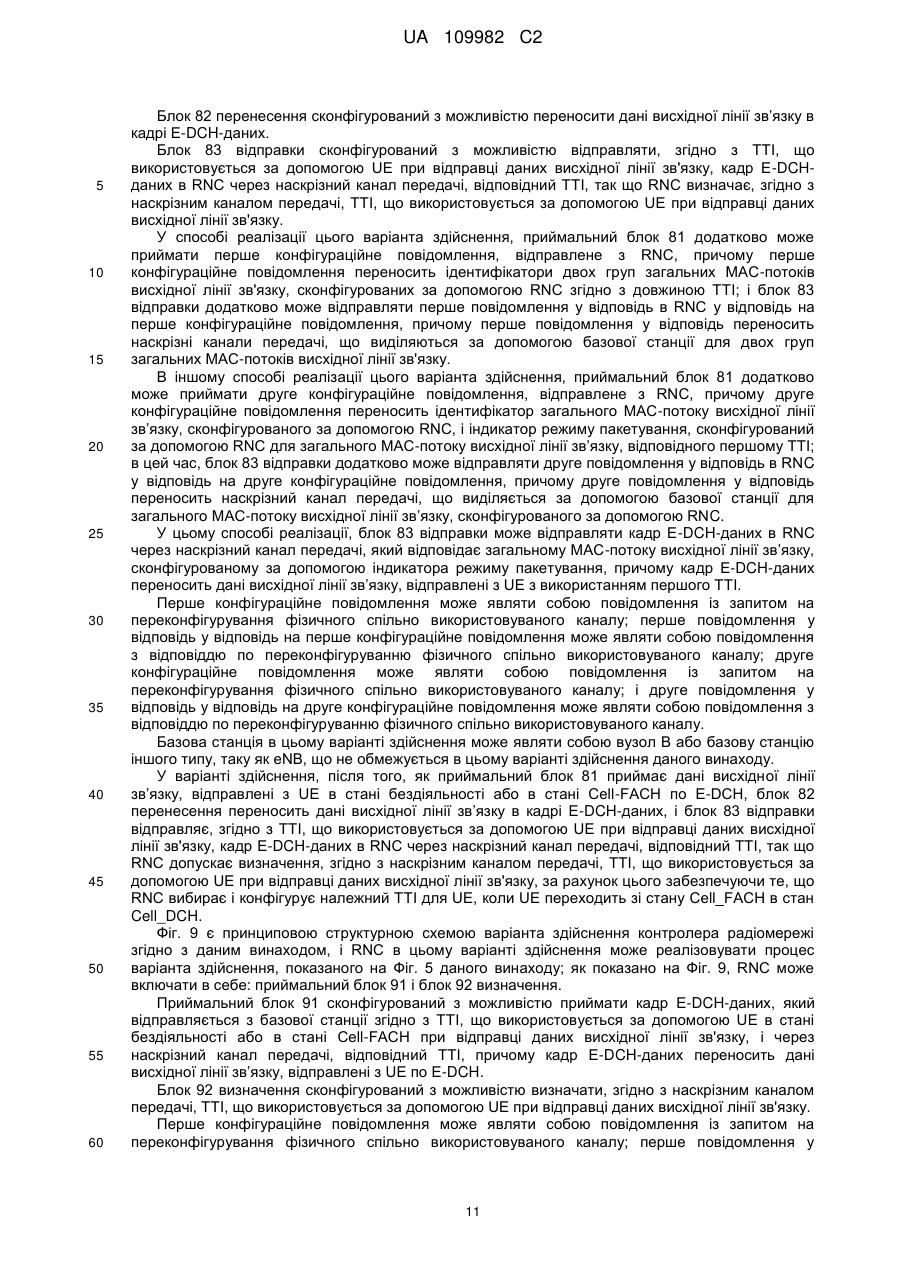

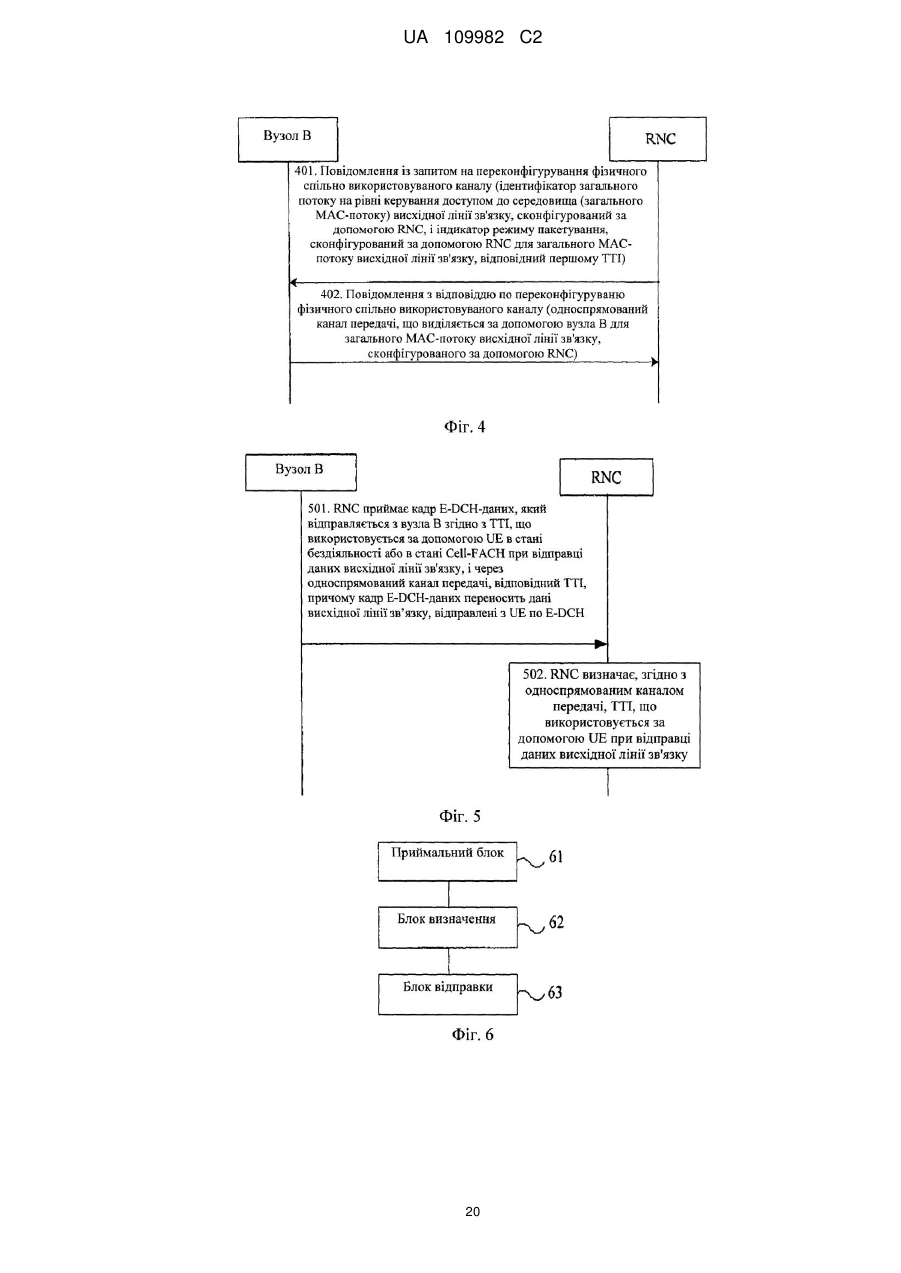

Реферат: Варіанти здійснення даного винаходу надають спосіб для визначення інтервалу часу передачі, базову станцію і контролер радіомережі. Варіанти здійснення даного винаходу можуть реалізовувати те, що контролер радіомережі одержує ТТІ, що використовується за допомогою абонентського пристрою в стані бездіяльності або в стані Cell-FACH при відправці даних висхідної лінії зв'язку, за рахунок цього забезпечуючи те, що контролер радіомережі вибирає і конфігурує належний ТТІ для абонентського пристрою, коли абонентський пристрій переходить зі стану Cell_FACH в стан Cell_DCH. UA 109982 C2 (12) UA 109982 C2 UA 109982 C2 5 10 15 20 25 30 35 40 45 50 55 60 ГАЛУЗЬ ТЕХНІКИ, ДО ЯКОЇ НАЛЕЖИТЬ ВИНАХІД Даний винахід стосується галузі техніки зв'язку і, зокрема, способу для визначення інтервалу часу передачі, базової станції і контролера радіомережі. РІВЕНЬ ТЕХНІКИ В універсальній системі мобільного зв'язку (універсальній системі мобільного зв'язку; UMTS скорочено), характеристика передачі по вдосконаленій висхідній лінії зв'язку в режимі бездіяльності або в стані прямого каналу доступу стільника (вдосконаленої висхідної лінії зв'язку для Cell_FACH і бездіяльності) вводиться для абонентського пристрою (абонентського пристрою; UE скорочено) в стані бездіяльності (бездіяльність) або в стані прямого каналу доступу стільника (прямого каналу доступу стільника; Cell_FACH скорочено), і вдосконалений виділений канал передачі (вдосконалений виділений канал; E-DCH скорочено) використовується для того, щоб замінювати канал з довільним доступом (канал з довільним доступом; RACH скорочено). UE в стані бездіяльності або в стані Cell_FACH може відправляти дані висхідної лінії зв’язку в базову станцію (вузол В) за допомогою використання одержаних загальних E-DCH-ресурсів висхідної лінії зв'язку і попередньо сконфігурованого інтервалу часу передачі (інтервалу часу передачі; TTI скорочено). У Iub-інтерфейсі між вузлом В і контролером радіомережі (контролером радіомережі; RNC скорочено), вузол В відправляє дані висхідної лінії зв’язку UE в RNC через кадр E-DCH-даних (кадр E-DCH-даних), причому кадр E-DCH-даних використовується для того, щоб перенести протокольну одиницю даних рівня керування доступом до середовища (протокольну одиницю даних рівня керування доступом до середовища; MAC-is PDU скорочено) UE в стані Cell-FACH або в стані бездіяльності і для UE в стані Cell-FACH або в стані бездіяльності, коли TTI-довжина сконфігурована з можливістю становити 2 мілісекунди (мілісекунди; мс скорочено), RNC може конфігурувати за допомогою конфігурування інформаційного елемента індикатора режиму пакетування (індикатора режиму пакетування) загального потоку на рівні керування доступом до середовища (загального потоку на рівні керування доступом до середовища; загального MACпотоку скорочено), режим відправки кадру E-DCH-даних загального MAC-потоку в Iubінтерфейсі. Якщо запит на переконфігурування фізичного спільно використовуваного каналу включає в себе індикатор режиму пакетування, і UE використовує TTI в 2 мс, вузол В відправляє релевантний загальний MAC-потік висхідної лінії зв'язку згідно з індикатором режиму пакетування. У рівні техніки для характеристики передачі по вдосконаленій висхідній лінії зв'язку, кожен стільник може бути сконфігурований тільки з одним TTI висхідної лінії зв'язку, і UE, що передає дані висхідної лінії зв’язку, може використовувати тільки TTI в 2 мс або TTI в 10 мс, і, отже, RNC може одержувати TTI, що використовується за допомогою UE в кожному стільнику. Проте, в подальшій вдосконаленій версії, можливе те, що кожен стільник конфігурується з двома TTI, тобто в ідентичному стільнику, UE, що підтримує передачу по вдосконаленій висхідній лінії зв'язку, може динамічно вибирати TTI в 2 мс або TTI в 10 мс при передачі даних висхідної лінії зв'язку. Вибір TTI може бути виконаний згідно з місцеположенням, в якому розташоване UE, наприклад, коли UE розташоване на межі стільника, і потужність обмежена, UE може використовувати TTI в 10 мс, щоб розширювати покриття висхідної лінії зв'язку; коли UE розташоване в середині стільника, і потужність є достатньою, UE може використовувати TTI в 2 мс, щоб підвищувати швидкість передачі висхідної лінії зв'язку. У цьому сценарії, RNC не може одержувати TTI, що використовується за допомогою UE в стані Cell-FACH або в стані бездіяльності при передачі даних висхідної лінії зв'язку, і як результат, коли UE переходить зі стану Cell-FACH в стан виділеного каналу передачі стільника (виділеного каналу стільника; CellDCH скорочено), RNC не може вибирати і конфігурувати належний TTI для UE. СУТЬ ВИНАХОДУ Різні аспекти даного винаходу надають спосіб для визначення інтервалу часу передачі, базову станцію і контролер радіомережі, для того, щоб реалізовувати те, що контролер радіомережі одержує інтервал часу передачі, який використовується за допомогою абонентського пристрою в стані бездіяльності або в стані прямого каналу доступу стільника при відправці даних висхідної лінії зв'язку. Один аспект даного винаходу надає спосіб для передачі інтервалу часу передачі, що включає в себе: прийом, за допомогою базової станції, даних висхідної лінії зв’язку, відправлених з абонентського пристрою в стані бездіяльності або в стані прямого каналу доступу стільники по вдосконаленому виділеному каналу передачі; визначення, за допомогою базової станції, інтервалу часу передачі, що використовується за допомогою абонентського пристрою для відправки даних висхідної лінії зв'язку; і перенесення, за допомогою базової 1 UA 109982 C2 5 10 15 20 25 30 35 40 45 50 55 60 станції, даних висхідної лінії зв'язку в кадрі даних вдосконаленого виділеного каналу передачі і відправку кадру даних в контролер радіомережі, причому кадр даних вдосконаленого виділеного каналу передачі переносить індикатор інтервалу часу передачі для того, щоб повідомляти контролер радіомережі відносно інтервалу часу передачі, що використовується за допомогою абонентського пристрою для відправки даних висхідної лінії зв'язку. Інший аспект даного винаходу додатково надає спосіб для визначення інтервалу часу передачі, який включає в себе: прийом, за допомогою базової станції, даних висхідної лінії зв’язку, відправлених з абонентського пристрою в стані бездіяльності або в стані прямого каналу доступу стільника по вдосконаленому виділеному каналу передачі; перенесення, за допомогою базової станції, даних висхідної лінії зв'язку в кадрі даних вдосконаленого виділеного каналу передачі; і відправку, за допомогою базової станції, згідно з інтервалом часу передачі, що використовується за допомогою абонентського пристрою при відправці даних висхідної лінії зв'язку, кадру даних вдосконаленого виділеного каналу передачі в контролер радіомережі через наскрізний канал передачі, відповідний інтервалу часу передачі, так що контролер радіомережі визначає, згідно з наскрізним каналом передачі, інтервал часу передачі, що використовується за допомогою абонентського пристрою при відправці даних висхідної лінії зв'язку. Інший аспект даного винаходу додатково надає спосіб для визначення інтервалу часу передачі, який включає в себе: прийом, за допомогою контролера радіомережі, кадру даних вдосконаленого виділеного каналу передачі, який відправляється з базової станції згідно з інтервалом часу передачі, що використовується за допомогою абонентського пристрою в стані бездіяльності або в стані прямого каналу доступу стільника при відправці даних висхідної лінії зв'язку, і через наскрізний канал передачі, відповідний інтервалу часу передачі, причому кадр даних вдосконаленого виділеного каналу передачі переносить дані висхідної лінії зв’язку, відправлені з абонентського пристрою по вдосконаленому виділеному каналу передачі; і визначення, за допомогою контролера радіомережі, згідно з наскрізним каналом передачі, інтервалу часу передачі, що використовується за допомогою абонентського пристрою при відправці даних висхідної лінії зв'язку. Інший аспект даного винаходу додатково надає базову станцію, яка включає в себе: приймальний блок, сконфігурований з можливістю приймати дані висхідної лінії зв’язку, відправлені з абонентського пристрою в стані бездіяльності або в стані прямого каналу доступу стільника по вдосконаленому виділеному каналу передачі; блок визначення, сконфігурований з можливістю визначати інтервал часу передачі, що використовується за допомогою абонентського пристрою для відправки даних висхідної лінії зв'язку; і блок відправки, сконфігурований з можливістю переносити дані висхідної лінії зв’язку в кадрі даних вдосконаленого виділеного каналу передачі і відправляти кадр даних в контролер радіомережі, причому кадр даних вдосконаленого виділеного каналу передачі переносить індикатор інтервалу часу передачі для того, щоб повідомляти контролер радіомережі відносно інтервалу часу передачі, що використовується за допомогою абонентського пристрою для відправки даних висхідної лінії зв'язку. Інший аспект даного винаходу додатково надає базову станцію, яка включає в себе: приймальний блок, сконфігурований з можливістю приймати дані висхідної лінії зв’язку, відправлені з абонентського пристрою в стані бездіяльності або в стані прямого каналу доступу стільника по вдосконаленому виділеному каналу передачі; блок перенесення, сконфігурований з можливістю перенесення даних висхідної лінії зв’язку в кадрі даних вдосконаленого виділеного каналу передачі; і блок відправки, сконфігурований з можливістю відправляти, згідно з інтервалом часу передачі, що використовується за допомогою абонентського пристрою при відправці даних висхідної лінії зв'язку, кадр даних вдосконаленого виділеного каналу передачі в контролер радіомережі через наскрізний канал передачі, відповідний інтервалу часу передачі, так що контролер радіомережі визначає, згідно з наскрізним каналом передачі, інтервал часу передачі, що використовується за допомогою абонентського пристрою при відправці даних висхідної лінії зв'язку. Інший аспект даного винаходу додатково надає контролер радіомережі, який включає в себе: приймальний блок, сконфігурований з можливістю приймати кадр даних вдосконаленого виділеного каналу передачі, який відправляється з базової станції згідно з інтервалом часу передачі, що використовується за допомогою абонентського пристрою в стані бездіяльності або в стані прямого каналу доступу стільника при відправці даних висхідної лінії зв'язку, і через наскрізний канал передачі, відповідний інтервалу часу передачі, причому кадр даних вдосконаленого виділеного каналу передачі переносить дані висхідної лінії зв’язку, відправлені з абонентського пристрою по вдосконаленому виділеному каналу передачі; і блок визначення, 2 UA 109982 C2 5 10 15 20 25 30 35 40 45 50 55 60 сконфігурований з можливістю визначати, згідно з наскрізним каналом передачі, інтервал часу передачі, який використовується за допомогою абонентського пристрою при відправці даних висхідної лінії зв'язку. Згідно з варіантами здійснення даного винаходу, контролер радіомережі може визначати, згідно з індикатором інтервалу часу передачі, що переноситься в кадрі даних вдосконаленого виділеного каналу передачі, або згідно з наскрізним каналом передачі для відправки кадру даних вдосконаленого виділеного каналу передачі, інтервал часу передачі, який використовується за допомогою абонентського пристрою в стані бездіяльності або в стані прямого каналу доступу стільника при відправці даних висхідної лінії зв'язку, за рахунок цього забезпечуючи те, що контролер радіомережі вибирає і конфігурує придатний інтервал часу передачі для абонентського пристрою, коли абонентський пристрій переходить зі стану прямого каналу доступу стільника в стан виділеного каналу передачі стільники. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Щоб зрозуміліше ілюструвати технічні рішення згідно з варіантами здійснення даного винаходу або в попередньому рівні техніки, далі стисло представляються прикладені креслення для опису варіантів здійснення або попереднього рівня техніки. Очевидно, що прикладені креслення в подальшому описі є тільки деякими варіантами здійснення даного винаходу, і фахівці в даній галузі техніки можуть витягувати інші креслення з прикладених креслень без творчих зусиль. Фіг. 1 є блок-схемою послідовності операцій варіанта здійснення способу для визначення інтервалу часу передачі згідно з даним винаходом; Фіг. 2 є блок-схемою послідовності операцій іншого варіанта здійснення способу для визначення інтервалу часу передачі згідно з даним винаходом; Фіг. 3 є блок-схемою послідовності операцій способу варіанта здійснення процесу переконфігурування фізичного спільно використовуваного каналу згідно з даним винаходом; Фіг. 4 є блок-схемою послідовності операцій способу іншого варіанта здійснення процесу переконфігурування фізичного спільно використовуваного каналу згідно з даним винаходом; Фіг. 5 є блок-схемою послідовності операцій ще одного іншого варіанта здійснення способу для визначення інтервалу часу передачі згідно з даним винаходом; Фіг. 6 є принциповою структурною схемою варіанта здійснення базової станції згідно з даним винаходом; Фіг. 7 є принциповою структурною схемою іншого варіанта здійснення базової станції згідно з даним винаходом; Фіг. 8 є принциповою структурною схемою ще одного іншого варіанта здійснення базової станції згідно з даним винаходом; Фіг. 9 є принциповою структурною схемою варіанта здійснення контролера радіомережі згідно з даним винаходом; і Фіг. 10 є принциповою структурною схемою іншого варіанта здійснення контролера радіомережі згідно з даним винаходом. ДОКЛАДНИЙ ОПИС ВАРІАНТІВ ЗДІЙСНЕННЯ Щоб забезпечувати велику зрозумілість цілей, технічних рішень і переваг варіантів здійснення даного винаходу, далі чітко і описуються технічні рішення у варіантах здійснення даного винаходу з посиланням на прикладені креслення у варіантах здійснення даного винаходу. Очевидно, описані варіанти здійснення являють собою просто частину варіантів здійснення даного винаходу, а не всі варіанти здійснення. Всі інші варіанти здійснення, одержані фахівцями в даній галузі техніки на основі варіантів здійснення даного винаходу без творчих зусиль, повинні потрапити в об'єм охорони даного винаходу. Різні технології, описані в цьому тексті, можуть бути використані в різних системах бездротового зв'язку, наприклад, в поточній системі мобільного зв'язку другого покоління (другого покоління; 2G скорочено), системі мобільного зв'язку третього покоління (третього покоління; 3G скорочено) і системі зв'язку наступного покоління. Наприклад, система бездротового зв'язку може являти собою: систему за стандартом глобальної системи мобільного зв'язку (глобальної системи мобільного зв'язку; GSM скорочено), систему з множинним доступом з кодовим розділенням каналів (з множинним доступом з кодовим розділенням каналів; CDMA), систему з множинним доступом з тимчасовим розділенням каналів (з множинним доступом з тимчасовим розділенням каналів; TDMA скорочено), систему з широкосмуговим множинним доступом з кодовим розділенням каналів (за стандартом бездротового широкосмугового множинного доступу з кодовим розділенням каналів; WCDMA скорочено), систему з множинним доступом з частотним розділенням каналів (з множинним доступом з частотним розділенням каналів; FDMA скорочено), систему з множинним доступом з 3 UA 109982 C2 5 10 15 20 25 30 35 40 45 50 55 ортогональним частотним розділенням каналів (з множинним доступом з ортогональним частотним розділенням каналів; OFDMA скорочено), систему FDMA з однією несучою (FDMA з однією несучою; SC-FDMA скорочено), систему за стандартом загальної служби пакетної радіопередачі (загальної служби пакетної радіопередачі; GPRS скорочено) або систему за стандартом довгострокового розвитку (стандарту довгострокового розвитку; LTE скорочено) й іншу систему зв'язку цього типу. У цьому тексті різні аспекти описуються в комбінації термінала і/або базової станції і/або контролера базової станції. Абонентський пристрій може являти собою бездротовий термінал або дротовий термінал, при цьому бездротовий термінал може означати пристрій, який надає можливості підключення для передачі аудіо і/або даних для користувача, кишеньковий пристрій, що має функцію бездротового з'єднання, або інший пристрій обробки, підключений до бездротового модему. Бездротовий термінал може обмінюватися даними з однією або більше базовими мережами через мережу радіодоступу (наприклад: мережа радіодоступу; RAN скорочено); бездротовий термінал може являти собою мобільний термінал, наприклад, мобільний телефон (який альтернативно називається "стільниковим" телефоном) і комп'ютер, що має мобільний термінал, наприклад, портативний, кишеньковий, переносний, вбудований в комп'ютер або встановлений в транспортному засобі мобільний пристрій, який обмінюється мовними командами і/або даними з мережею радіодоступу. Наприклад, бездротовий термінал може бути таким пристроєм, як телефон за стандартом служби персонального зв'язку (служби персонального зв'язку; PCS скорочено), бездротовий телефон, телефон по протоколу ініціювання сеансів (протоколу ініціювання сеансу; SIP скорочено), станція бездротового абонентського доступу (бездротового абонентського доступу; WLL скорочено) і персональний цифровий пристрій (персональний цифровий пристрій; PDA скорочено). Бездротовий термінал також може називатися системою, абонентським модулем (абонентським модулем), абонентською станцією (абонентською станцією), мобільною станцією (мобільною станцією), мобільним пристроєм (мобільним пристроєм), віддаленою станцією (віддаленою станцією), точкою доступу (точкою доступу), віддаленим терміналом (віддаленим терміналом), терміналом доступу (терміналом доступу), призначеним для користувача терміналом (призначеним для користувача терміналом), призначеним для користувача агентом (призначеним для користувача агентом), призначеним для користувача пристроєм (призначеним для користувача пристроєм), абонентським пристроєм (абонентським пристроєм) і т. п. Базова станція (наприклад, точка доступу) може означати пристрій в мережі доступу, який обмінюється даними по радіоінтерфейсу за допомогою одного або більше секторів з бездротовими терміналами. Базова станція може бути сконфігурована з можливістю виконувати взаємне перетворення для радіоінтерфейсного кадру, що приймається, і пакету по Інтернетпротоколу (Інтернет-протоколу; IP скорочено) і може бути використана як маршрутизатор між бездротовим терміналом й іншою частиною мережі доступу, причому інша частина мережі доступу може включати в себе IP-мережу. Базова станція додатково може координувати керування атрибутами по радіоінтерфейсу. Наприклад, базова станція може являти собою базову станцію (базову прийомо-передавальну станцію; BTS скорочено) в GSM або CDMA або базову станцію (вузол В) в WCDMA, або вдосконалену базову станцію (вузол В, eNB або вдосконалений вузол В) в LTE, що не обмежується в даному винаході. ENB або вдосконалений вузол В є скороченням від вдосконаленої базової станції (вдосконаленого вузла В). Контролер базової станції може являти собою контролер базової станції (контролер базової станції; BSC скорочено) в GSM або CDMA або контролер радіомережі (контролер радіомережі; RNC скорочено) в WCDMA, що не обмежується в даному винаході. Крім цього, терміни "система" і "мережа" можуть завжди використовуватися взаємозаміно в цьому тексті. Термін "і/або" в цьому тексті описує тільки асоціювання асоційованих об'єктів і вказує три взаємозв'язки, наприклад: А і/або В може вказувати наступні три умови: А існує окремо, А і В існують одночасно, і В існує окремо. Крім цього, символ "/" в цьому тексті, загалом, вказує, що перший і другий асоційовані об'єкти знаходяться у взаємозв'язку "або". Фіг. 1 є блок-схемою послідовності операцій варіанта здійснення способу для визначення інтервалу часу передачі згідно з даним винаходом, і як показано на Фіг. 1, спосіб для визначення інтервалу часу передачі може бути описаний таким чином: 101. Вузол В приймає дані висхідної лінії зв’язку, відправлені з UE в стані бездіяльності або в стані Cell-FACH по E-DCH. 102. Вузол В визначає TTI, що використовується за допомогою UE для відправки даних висхідної лінії зв'язку. 4 UA 109982 C2 5 10 15 20 25 30 35 40 45 50 55 60 Наприклад, UE повідомляє, на стадії довільного доступу по висхідній лінії зв'язку через сигнатуру преамбули, TTI, що використовується за допомогою UE під час передачі по висхідній лінії зв'язку у вузол В; так що вузол В, після прийому даних висхідної лінії зв'язку, відправлених з UE по E-DCH, визначає TTI, що використовується за допомогою UE для відправки даних висхідної лінії зв'язку. Безумовно, це являє собою тільки один приклад визначення за допомогою вузла В TTI, що використовується за допомогою UE для відправки даних висхідної лінії зв'язку, даний винахід не обмежений цим, і спосіб визначення за допомогою вузла В TTI, що використовується за допомогою UE для відправки даних висхідної лінії зв'язку, не обмежений в даному винаході. 103. Вузол В переносить дані висхідної лінії зв’язку в кадрі E-DCH-даних і відправляє кадр EDCH-даних в RNC, причому кадр E-DCH-даних переносить TTI-індикатор для того, щоб повідомляти RNC відносно TTI, що використовується за допомогою UE для відправки даних висхідної лінії зв'язку. У цьому варіанті здійснення, вузол В може вказувати, за допомогою використання прапора нового інформаційного елемента (прапора нового інформаційного елемента; прапора нового IE скорочено), що поле розширення простору (розширення резервного простору) кадру E-DCHданих включає в себе TTI-індикатор. Наприклад, можливо те, що коли значення біта (біта) 1 прапора нового IE задається таким, що дорівнює "1", це вказує, що TTI-індикатор існує, а коли значення біта 1 прапора нового IE задається таким, що дорівнює "0", це вказує, що TTI-індикатор не існує. Безумовно, вищенаведений опис є тільки прикладом, даний варіант здійснення даного винаходу не обмежений цим, і також можливо те, що коли значення біта 1 прапора нового IE задається таким, що дорівнює "0", це вказує, що TTI-індикатор існує, а коли значення біта 1 прапора нового IE задається таким, що дорівнює "1", це вказує, що TTI-індикатор не існує. Альтернативно, те, існує чи ні TTI-індикатор, може вказуватися за допомогою задання значення біта 1 прапора нового IE таким, що дорівнює іншому номеру, символу і/або рядку символів. Крім цього, те існує чи ні TTI-індикатор, також може вказуватися за допомогою задання значення іншого біта, відмінного від біта 1 прапора нового IE, і спосіб для задання іншого біта є ідентичним способу для задання біта 1, який не повторюється в даному документі. Спосіб для задання прапора нового IE не обмежений в цьому варіанті здійснення даного винаходу при умові, що прапор нового IE допускає вказівку того, існує чи ні TTI-індикатор. У цьому варіанті здійснення, TTI-індикатор використовується для того, щоб вказувати те, що TTI, що використовується за допомогою UE для відправки даних висхідної лінії зв'язку, являє собою перший TTI або другий TTI, причому перший TTI являє собою TTI в 2 мс, а другий TTI являє собою TTI в 10 мс; або перший TTI являє собою TTI в 10 мс, а другий TTI являє собою TTI в 2 мс; це не обмежено в цьому варіанті здійснення даного винаходу, але опис наступного варіанта здійснення даного винаходу розглядає перший TTI, що являє собою TTI в 2 мс, а другий TTI, що являє собою TTI в 10 мс, як приклад. Наприклад, можливо те, що коли TTI-індикатор задається таким, що дорівнює "1", це вказує, що UE використовує TTI в 2 мс при відправці даних висхідної лінії зв'язку, а коли TTI-індикатор задається таким, що дорівнює "0", це вказує, що UE використовує TTI в 10 мс при відправці даних висхідної лінії зв'язку. Безумовно, вищенаведене є тільки прикладом, і даний варіант здійснення даного винаходу не обмежений цим, також можливо те, що коли TTI-індикатор задається таким, що дорівнює "0", це вказує, що UE використовує TTI в 2 мс при відправці даних висхідної лінії зв'язку, а коли TTI-індикатор задається таким, що дорівнює "1", це вказує, що UE використовує TTI в 10 мс при відправці даних висхідної лінії зв'язку. Альтернативно, те, використовує UE TTI в 2 мс або TTI в 10 мс при відправці даних висхідної лінії зв'язку, може вказуватися за допомогою задання TTI-індикатора таким, що дорівнює іншому номеру, символу і/або рядку символів. Спосіб для задання TTI-індикатора не обмежений в цьому варіанті здійснення даного винаходу при умові, що TTI-індикатор допускає вказівку того, UE використовує TTI в 2 мс або TTI в 10 мс при відправці даних висхідної лінії зв'язку. У цьому варіанті здійснення, вузол В може перенести TTI-індикатор в кожному кадрі E-DCHданих; або в ході кожного процесу E-DCH-передачі по висхідній лінії зв'язку UE вузол В переносить TTI-індикатор тільки в першому кадрі E-DCH-даних; або коли розмір буфера даних (повний розмір буфера) в інформації планування (інформації планування; SI скорочено), що повідомляється за допомогою UE, перевищує попередньо встановлене порогове значення, вузол В переносить TTI-індикатор в кадрі E-DCH-даних. Одна "E-DCH-передача по висхідній лінії зв'язку" означає те, що UE ініціює E-DCH-передачу, одержує, через розв'язання для конкурентного вирішення конфліктів, загальний E-DCH (загальний E-DCH), що використовується для передачі даних по висхідній лінії зв'язку, і виконує 5 UA 109982 C2 5 10 15 20 25 30 35 40 45 50 55 вивільнення загальних E-DCH-ресурсів після того, як завершується передача даних по висхідній лінії зв'язку, або під керуванням вузла В. Попередньо встановлене порогове значення може задаватися за допомогою вузла В згідно з характеристиками програмної і апаратної обробки або може бути сконфігуроване за допомогою RNC для вузла В попередньо. Цей варіант здійснення розглядає базову станцію, що являє собою вузол В, як приклад для ілюстрації, але даний варіант здійснення даного винаходу не обмежений цим, базова станція в цьому варіанті здійснення даного винаходу також може являти собою базову станцію іншого типу, таку як: вдосконалена базова станція (вдосконалений вузол В; eNB скорочено), що не обмежується в цьому варіанті здійснення даного винаходу, але опис в нижченаведеному варіанті здійснення даного винаходу розглядає базову станцію, що являє собою вузол В, як приклад для ілюстрації. У цьому варіанті здійснення, RNC може визначати, згідно з TTI-індикатором, який переноситься в кадрі E-DCH-даних, TTI, що використовується за допомогою абонентського пристрою в стані бездіяльності або в стані Cell-FACH, при відправці даних висхідної лінії зв'язку, за рахунок цього забезпечуючи те, що RNC вибирає і конфігурує належний TTI для UE, коли UE переходить з стану Cell_FACH в стан Cell_DCH. Фіг. 2 є блок-схемою послідовності операцій іншого варіанта здійснення способу для визначення інтервалу часу передачі згідно з даним винаходом, і як показано на Фіг. 2, спосіб для визначення інтервалу часу передачі може бути описаний таким чином: 201. Вузол В приймає дані висхідної лінії зв’язку, відправлені з UE в стані бездіяльності або в стані Cell-FACH по E-DCH. 202. Вузол В переносить дані висхідної лінії зв’язку в кадрі E-DCH-даних. 203. Вузол В відправляє, згідно з TTI, що використовується за допомогою UE при відправці даних висхідної лінії зв'язку, кадр E-DCH-даних в RNC через наскрізний канал передачі, відповідний TTI, так що RNC визначає, згідно з наскрізним каналом передачі, TTI, що використовується за допомогою UE при відправці даних висхідної лінії зв'язку. У цьому варіанті здійснення, RNC може визначати, згідно з наскрізним каналом передачі для відправки кадру E-DCH-даних, TTI, що використовується за допомогою UE в стані бездіяльності або в стані Cell-FACH, при відправці даних висхідної лінії зв'язку, за рахунок цього забезпечуючи те, що RNC вибирає і конфігурує належний TTI для UE, коли UE переходить зі стану Cell_FACH в стан Cell_DCH. У варіанті здійснення, показаному на Фіг. 2 даного винаходу, перед 201, вузол В повинен виконувати процес конфігурування за допомогою RNC. Наприклад, в способі реалізації, вузол В може приймати перше конфігураційне повідомлення, відправлене з RNC, причому перше конфігураційне повідомлення переносить ідентифікатори двох груп загальних потоків на рівні керування доступом до середовища (загальних MAC-потоків) висхідної лінії зв'язку, сконфігурованих за допомогою RNC згідно з довжиною TTI; потім, вузол В відправляє перше повідомлення у відповідь в RNC у відповідь на перше конфігураційне повідомлення, причому перше повідомлення у відповідь переносить наскрізні канали передачі, що виділяються за допомогою вузла В для двох груп загальних MAC-потоків висхідної лінії зв'язку. В іншому способі реалізації вузол В може приймати друге конфігураційне повідомлення, відправлене з RNC, причому друге конфігураційне повідомлення переносить ідентифікатор загального MACпотоку висхідної лінії зв’язку, сконфігурованого за допомогою RNC, й індикатор режиму пакетування, сконфігурований за допомогою RNC для загального MAC-потоку висхідної лінії зв’язку, відповідного першому TTI; потім, вузол В може відправляти друге повідомлення у відповідь в RNC у відповідь на друге конфігураційне повідомлення, причому друге повідомлення у відповідь переносить наскрізний канал передачі, що виділяється за допомогою вузла В для загального MAC-потоку висхідної лінії зв’язку, сконфігурованого за допомогою RNC. Перше конфігураційне повідомлення може являти собою повідомлення із запитом на переконфігурування фізичного спільно використовуваного каналу (запитом на переконфігурування фізичного спільно використовуваного каналу); і перше повідомлення у відповідь у відповідь на перше конфігураційне повідомлення може являти собою повідомлення з відповіддю по переконфігуруванню фізичного спільно використовуваного каналу (відповіддю по переконфігуруванню фізичного спільно використовуваного каналу); аналогічно, друге конфігураційне повідомлення також може являти собою повідомлення із запитом на переконфігурування фізичного спільно використовуваного каналу; і друге повідомлення у відповідь у відповідь на друге конфігураційне повідомлення може являти собою повідомлення з відповіддю по переконфігуруванню фізичного спільно використовуваного каналу. Таким чином, 6 UA 109982 C2 5 10 15 20 25 30 35 40 45 50 55 60 перед 201, процес конфігурування, що виконується за допомогою вузла В і RNC, може являти собою процес переконфігурування фізичного спільно використовуваного каналу. Фіг. 3 є блок-схемою послідовності операцій способу варіанта здійснення процесу переконфігурування фізичного спільно використовуваного каналу згідно з даним винаходом, як показано на Фіг. 3. 301: Вузол В приймає повідомлення із запитом на переконфігурування фізичного спільно використовуваного каналу, відправлене з RNC, причому повідомлення із запитом на переконфігурування фізичного спільно використовуваного каналу переносить ідентифікатори двох груп загальних потоків на рівні керування доступом до середовища (загальних MACпотоків) висхідної лінії зв'язку, сконфігурованих за допомогою RNC згідно з довжиною TTI. 302: Вузол В відправляє повідомлення з відповіддю по переконфігуруванню фізичного спільно використовуваного каналу в RNC, причому повідомлення з відповіддю по переконфігуруванню фізичного спільно використовуваного каналу переносить наскрізні канали передачі, що виділяються за допомогою вузла В для двох груп загальних MAC-потоків висхідної лінії зв'язку. У цьому варіанті здійснення, RNC конфігурує дві групи загальних MAC-потоків висхідної лінії зв'язку згідно з довжиною TTI (2 мс або 10 мс) і відправляє ідентифікатори (ідентифікатор; ID скорочено) сконфігурованих двох груп загальних MAC-потоків висхідної лінії зв'язку у вузол В через повідомлення із запитом на переконфігурування фізичного спільно використовуваного каналу, потім вузол В виділяє наскрізні канали передачі для двох груп загальних MAC-потоків і відправляє наскрізні канали передачі, що виділяються для двох груп загальних MAC-потоків висхідної лінії зв'язку в RNC через повідомлення з відповіддю по переконфігуруванню фізичного спільно використовуваного каналу, після цього RNC зберігає наскрізні канали передачі, що виділяються за допомогою вузла В для двох груп загальних MAC-потоків висхідної лінії зв'язку, і перетворення між двома групами загальних MAC-потоків висхідної лінії зв'язку і наскрізними каналами передачі. Таким чином, в подальшому процесі передачі даних по Iub, після прийому даних висхідної лінії зв'язку, відправлених з UE з використанням TTI в 2 мс, вузол В переносить в кадрі E-DCH-даних дані висхідної лінії зв’язку, відправлені з UE з використанням TTI в 2 мс, і відправляє кадр E-DCH-даних в RNC через наскрізний канал передачі, відповідний TTI в 2 мс; після прийому даних висхідної лінії зв'язку, відправлених з UE з використанням TTI в 10 мс, вузол В переносить в кадрі E-DCH-даних дані висхідної лінії зв’язку, відправлені з UE з використанням TTI в 10 мс, і відправляє кадр E-DCH-даних в RNC через наскрізний канал передачі, відповідний TTI в 10 мс. Після прийому кадру E-DCH-даних, відправленого з вузла В через наскрізний канал передачі, RNC може визначати, згідно з наскрізним каналом передачі, TTI, що використовується за допомогою UE при відправці даних висхідної лінії зв'язку. Наприклад, після прийому кадру E-DCH-даних, відправленого з вузла В через наскрізний канал передачі, якщо RNC визначає те, що наскрізний канал передачі є ідентичним наскрізному каналу передачі, збереженому за допомогою RNC, і що виділяється за допомогою вузла В для TTI в 2 мс, RNC може визначати те, що TTI, що використовується за допомогою UE при відправці даних висхідної лінії зв'язку, становить 2 мс. У варіанті здійснення, RNC конфігурує, згідно з довжиною TTI, дві групи загальних MACпотоків висхідної лінії зв'язку, вузол В виділяє наскрізні канали передачі для двох груп загальних MAC-потоків висхідної лінії зв'язку і відправляє дані висхідної лінії зв’язку, відправлені з UE з використанням TTI в 2 мс або TTI в 10 мс в RNC через відповідні наскрізні канали передачі, відповідні TTI в 2 мс і TTI в 10 мс, так що RNC може відрізняти, згідно з наскрізним каналом передачі, TTI, що використовується за допомогою UE при відправці даних висхідної лінії зв'язку, за рахунок цього забезпечуючи те, що RNC вибирає і конфігурує належний TTI для UE, коли UE переходить зі стану Cell_FACH в стан Cell_DCH. Фіг. 4 є блок-схемою послідовності операцій способу іншого варіанта здійснення процесу переконфігурування фізичного спільно використовуваного каналу згідно з даним винаходом, як показано на Фіг. 4. 401: Вузол В приймає повідомлення із запитом на переконфігурування фізичного спільно використовуваного каналу, відправлене з RNC, причому повідомлення із запитом на переконфігурування фізичного спільно використовуваного каналу переносить ідентифікатор загального потоку на рівні керування доступом до середовища (загального MAC-потоку) висхідної лінії зв'язку, сконфігурований за допомогою RNC, й індикатор режиму пакетування, сконфігурований за допомогою RNC для загального MAC-потоку висхідної лінії зв'язку, відповідний першому TTI. Перший TTI може являти собою TTI в 2 мс і також може являти собою TTI в 10 мс, що не обмежується в цьому варіанті здійснення даного винаходу, але в описі наступного варіанта 7 UA 109982 C2 5 10 15 20 25 30 35 40 45 50 55 здійснення даного винаходу, перший TTI, що являє собою TTI в 2 мс, розглядається як приклад для ілюстрації. 402: Вузол В відправляє повідомлення з відповіддю по переконфігуруванню фізичного спільно використовуваного каналу в RNC, причому повідомлення з відповіддю по переконфігуруванню фізичного спільно використовуваного каналу переносить наскрізний канал передачі, що виділяється за допомогою вузла В для загального MAC-потоку висхідної лінії зв’язку, сконфігурованого за допомогою RNC. У цьому варіанті здійснення, RNC відрізняє TTI за допомогою конфігурування індикатора режиму пакетування загального MAC-потоку висхідної лінії зв'язку. RNC конфігурує, в конфігураційному повідомленні, індикатор режиму пакетування у відповідному загальному MACпотоці висхідної лінії зв'язку для TTI в 2 мс. Після прийому повідомлення із запитом на переконфігурування фізичного спільно використовуваного каналу вузол В може одержувати, згідно з індикатором режиму пакетування, загальний MAC-потік висхідної лінії зв’язку, який підтримує TTI в 2 мс, виділяти наскрізний канал передачі для загального MAC-потоку висхідної лінії зв'язку, який переноситься за допомогою повідомлення із запитом на переконфігурування фізичного спільно використовуваного каналу, перенести наскрізний канал передачі, що виділяється для загального MAC-потоку висхідної лінії зв'язку, що переноситься в повідомленні із запитом на переконфігурування фізичного спільно використовуваного каналу, в повідомленні з відповіддю по переконфігуруванню фізичного спільно використовуваного каналу, і відправляти повідомлення у відповідь в RNC; після цього RNC зберігає наскрізний канал передачі, що виділяється за допомогою вузла В для загального MAC-потоку висхідної лінії зв'язку, і перетворення між загальним MAC-потоком висхідної лінії зв'язку і наскрізним каналом передачі; зокрема, для загального MAC-потоку висхідної лінії зв’язку, сконфігурованого за допомогою індикатора режиму пакетування, RNC зберігає перетворення між загальним MAC-потоком висхідної лінії зв'язку, індикатором режиму пакетування і наскрізним каналом передачі; в подальшому процесі передачі даних по Iub вузол В відправляє кадр E-DCH-даних в RNC через наскрізний канал передачі, який відповідає загальному MAC-потоку висхідної лінії зв’язку, сконфігурованому за допомогою індикатора режиму пакетування, причому кадр E-DCH-даних переносить дані висхідної лінії зв’язку, відправлені з UE з використанням TTI в 2 мс, так що RNC може визначати те, що TTI, що використовується за допомогою UE при відправці даних висхідної лінії зв'язку, являє собою TTI в 2 мс, згідно з наскрізним каналом передачі, який відповідає загальному MAC-потоку висхідної лінії зв’язку, сконфігурованому за допомогою індикатора режиму пакетування, і перетворенню між загальним MAC-потоком висхідної лінії зв'язку, індикатором режиму пакетування і наскрізним каналом передачі, причому перетворення зберігається в RNC; таким чином, після того, як RNC приймає кадр E-DCH-даних, відправлений через наскрізний канал передачі, який відповідає загальному MAC-потоку висхідної лінії зв’язку, не сконфігурованому за допомогою індикатора режиму пакетування, RNC може визначати те, згідно з наскрізним каналом передачі, який відповідає загальному MAC-потоку висхідної лінії зв’язку, не сконфігурованому за допомогою індикатора режиму пакетування, що TTI, який використовується за допомогою UE при відправці даних висхідної лінії зв'язку, являє собою TTI в 10 мс. У варіанті здійснення, RNC конфігурує індикатор режиму пакетування у відповідному загальному MAC-потоці висхідної лінії зв'язку для TTI в 2 мс, а потім вузол В відправляє дані висхідної лінії зв’язку в RNC через наскрізний канал передачі, який відповідає загальному MACпотоку висхідної лінії зв’язку, сконфігурованому за допомогою індикатора режиму пакетування, причому дані висхідної лінії зв’язку відправляються з UE з використанням TTI в 2 мс, і через це RNC допускає розрізнення даних висхідної лінії зв'язку, відправлених з UE з використанням TTI в 2 мс, для того, щоб реалізовувати те, що RNC визначає TTI, що використовується за допомогою UE при відправці даних висхідної лінії зв'язку, за рахунок цього забезпечуючи те, що RNC вибирає і конфігурує належний TTI для UE, коли UE переходить зі стану Cell_FACH в стан Cell_DCH. Фіг. 5 є блок-схемою послідовності операцій ще одного іншого варіанта здійснення способу для визначення інтервалу часу передачі згідно з даним винаходом, як показано на Фіг. 5. 501: RNC приймає кадр E-DCH-даних, який відправляється з вузла В згідно з TTI, що використовується за допомогою UE в стані бездіяльності або в стані Cell-FACH при відправці даних висхідної лінії зв'язку, і через наскрізний канал передачі, відповідний TTI, причому кадр EDCH-даних переносить дані висхідної лінії зв’язку, відправлені з UE по E-DCH. 502: RNC визначає, згідно з наскрізним каналом передачі, TTI, що використовується за допомогою UE при відправці даних висхідної лінії зв'язку. 8 UA 109982 C2 5 10 15 20 25 30 35 40 45 50 55 60 У цьому варіанті здійснення, перед 501, RNC також повинен виконувати процес конфігурування за допомогою вузла В. Посилаючись на Фіг. 3, в способі реалізації цього варіанта здійснення, RNC може відправляти перше конфігураційне повідомлення у вузол В, причому перше конфігураційне повідомлення переносить ідентифікатори двох груп загальних MAC-потоків висхідної лінії зв'язку, сконфігурованих за допомогою RNC згідно з довжиною TTI; а потім RNC може приймати перше повідомлення у відповідь, відправлене з вузла В у відповідь на перше конфігураційне повідомлення, причому перше повідомлення у відповідь переносить наскрізні канали передачі, що виділяються за допомогою вузла В для двох груп загальних MAC-потоків висхідної лінії зв'язку. Спосіб подальшої відправки за допомогою вузла В кадру E-DCH-даних і спосіб визначення за допомогою RNC TTI, що використовується за допомогою UE при відправці даних висхідної лінії зв'язку, є ідентичними до способів, описаних у варіанті здійснення, показаному на Фіг. 3 даного винаходу, що не повторюється в даному документі. Посилаючись на Фіг. 4, в іншому способі реалізації цього варіанта здійснення, RNC може відправляти друге конфігураційне повідомлення у вузол В, причому друге конфігураційне повідомлення переносить ідентифікатор загального MAC-потоку висхідної лінії зв’язку, сконфігурованого за допомогою RNC, і індикатор режиму пакетування, сконфігурований за допомогою RNC для загального MAC-потоку висхідної лінії зв'язку, відповідного першому TTI; а потім RNC може приймати друге повідомлення у відповідь, відправлене з вузла В у відповідь на друге конфігураційне повідомлення, причому друге повідомлення у відповідь переносить наскрізний канал передачі, який виділяється за допомогою вузла В для загального MAC-потоку висхідної лінії зв’язку, сконфігурованого за допомогою RNC. У цьому способі реалізації, RNC може приймати перший кадр E-DCH-даних, відправлений з вузла В через перший наскрізний канал передачі, який відповідає загальному MAC-потоку висхідної лінії зв’язку, сконфігурованому за допомогою індикатора режиму пакетування, причому перший кадр E-DCH-даних переносить перші дані висхідної лінії зв’язку, відправлені з UE з використанням першого TTI; а потім RNC може визначати те, згідно з першим наскрізним каналом передачі, що UE використовує перший TTI при відправці перших даних висхідної лінії зв'язку. Перше конфігураційне повідомлення може являти собою повідомлення із запитом на переконфігурування фізичного спільно використовуваного каналу; перше повідомлення у відповідь у відповідь на перше конфігураційне повідомлення може являти собою повідомлення з відповіддю по переконфігуруванню фізичного спільно використовуваного каналу; друге конфігураційне повідомлення може являти собою повідомлення із запитом на переконфігурування фізичного спільно використовуваного каналу; і друге повідомлення у відповідь у відповідь на друге конфігураційне повідомлення може являти собою повідомлення з відповіддю по переконфігуруванню фізичного спільно використовуваного каналу. У цьому варіанті здійснення, RNC може визначати, згідно з ідентифікатором наскрізного каналу передачі для відправки кадру E-DCH-даних, TTI, що використовується за допомогою UE в стані бездіяльності або в стані Cell-FACH, при відправці даних висхідної лінії зв'язку, за рахунок цього забезпечуючи те, що RNC вибирає і конфігурує належний TTI для UE, коли UE переходить зі стану Cell_FACH в стан Cell_DCH. У ще одному іншому варіанті здійснення способу для визначення інтервалу часу передачі згідно з даним винаходом, після відправки каналу абсолютного дозволу на передачу по E-DCH (каналу абсолютного дозволу на передачу по E-DCH; E-AGCH скорочено) на стадії виявлення конфліктів, вузол В може відправляти, через службові сигнали по прикладній підсистемі вузла В (прикладній підсистемі вузла В; NBAP скорочено), в RNC TTI, що використовується за допомогою UE при відправці даних висхідної лінії зв'язку, так що RNC може визначати, згідно з TTI, відправленого з вузла В і внутрішнього алгоритму RNC, TTI, що використовується за допомогою UE при відправці даних висхідної лінії зв'язку, і якщо RNC повинен модифікувати TTI, що використовується за допомогою UE при відправці даних висхідної лінії зв'язку, RNC повинен виконувати переконфігурування наскрізного радіоканалу (наскрізного радіоканалу; RB скорочено). Службові NBAP-сигнали можуть являти собою перший фрагмент службових сигналів після того, як завершується виявлення конфліктів, і можуть являти собою інші службові сигнали, наприклад: службові NBAP-сигнали можуть використовувати повідомлення з відповіддю по встановленню лінії радіозв'язку (відповіддю по встановленню лінії радіозв'язку) або повідомлення по збою встановлення лінії радіозв'язку (збою встановлення лінії радіозв'язку). Фахівці в даній галузі техніки повинні розуміти, що всі або частина етапів способу згідно з варіантами здійснення даного винаходу можуть бути реалізовані за допомогою програми, що 9 UA 109982 C2 5 10 15 20 25 30 35 40 45 50 55 60 видає інструкції релевантним апаратним засобам. Програма може зберігатися на машинозчитуваному носії зберігання даних. Коли програма запускається, виконуються етапи способу згідно з варіантами здійснення даного винаходу. Вищезгаданий носій зберігання даних може бути будь-яким носієм, який допускає збереження програмних кодів, таким як ROM, RAM, магнітний диск або оптичний диск. Фіг. 6 є принциповою структурною схемою варіанта здійснення базової станції згідно з даним винаходом, і базова станція в цьому варіанті здійснення може реалізовувати процес варіанта здійснення, показаного на Фіг. 1 даного винаходу; як показано на Фіг. 6, базова станція може включати в себе: приймальний блок 61, блок 62 визначення і блок 63 відправки. Приймальний блок 61 сконфігурований з можливістю приймати дані висхідної лінії зв’язку, відправлені з UE в стані бездіяльності або в стані Cell-FACH по E-DCH. Блок 62 визначення сконфігурований з можливістю визначати TTI, що використовується за допомогою UE для відправки даних висхідної лінії зв'язку. Блок 63 відправки сконфігурований з можливістю переносити дані висхідної лінії зв’язку в кадрі E-DCH-даних і відправляти кадр E-DCH-даних в RNC, причому кадр E-DCH-даних переносить TTI-індикатор для того, щоб повідомляти RNC відносно TTI, що використовується за допомогою UE для відправки даних висхідної лінії зв'язку. Базова станція в цьому варіанті здійснення може являти собою вузол В або базову станцію іншого типу, таку як eNB, що не обмежується в цьому варіанті здійснення даного винаходу. У базовій станції, після того, як приймальний блок 61 приймає дані висхідної лінії зв’язку, відправлені з UE в стані бездіяльності або в стані Cell-FACH по E-DCH, блок 62 визначення визначає TTI, що використовується за допомогою UE для відправки даних висхідної лінії зв'язку, і блок 63 відправки переносить дані висхідної лінії зв’язку в кадрі E-DCH-даних і відправляє кадр E-DCH-даних в RNC, причому кадр E-DCH-даних переносить TTI-індикатор для того, щоб повідомляти RNC відносно TTI, що використовується за допомогою UE для відправки даних висхідної лінії зв'язку, за рахунок цього забезпечуючи те, що RNC вибирає і конфігурує належний TTI для UE, коли UE переходить зі стану Cell_FACH в стан Cell_DCH. Фіг. 7 є принциповою структурною схемою іншого варіанта здійснення базової станції згідно з даним винаходом; порівняно з базовою станцією, показаною на Фіг. 6, відмінність полягає в тому, що базова станція, показана на Фіг. 7, додатково може включати в себе: блок 64 вказівки і блок 65 перенесення. Блок 64 вказівки сконфігурований з можливістю вказувати через прапор нового IE, що поле розширення резервного простору кадру E-DCH-даних включає в себе TTI-індикатор, причому TTI-індикатор використовується для того, щоб вказувати те, що TTI, що використовується за допомогою UE для відправки даних висхідної лінії зв'язку, являє собою перший TTI або другий TTI. Блок 65 перенесення сконфігурований з можливістю перенести TTI-індикатор в кожному кадрі E-DCH-даних; або, в кожному процесі E-DCH-передачі по висхідній лінії зв'язку UE, перенести TTI-індикатор тільки в першому кадрі E-DCH-даних; або коли розмір буфера даних в SI, що повідомляється за допомогою UE, перевищує попередньо встановлене порогове значення, перенести TTI в кадрі E-DCH-даних. Одна "E-DCH-передача по висхідній лінії зв'язку" означає те, що UE ініціює E-DCH-передачу, одержує, через розв'язання для конкурентного вирішення конфліктів, загальний E-DCH (загальний E-DCH), що використовується для передачі даних по висхідній лінії зв'язку, і виконує вивільнення загальних E-DCH-ресурсів після того, як завершується передача даних по висхідній лінії зв'язку, або під керуванням вузла В. Попередньо встановлене порогове значення може задаватися за допомогою вузла В згідно з характеристиками програмної і апаратної обробки або може бути сконфігуроване за допомогою RNC для вузла В попередньо. Базова станція може перенести TTI-індикатор в кадрі E-DCH-даних, відправленому в RNC, для того, щоб повідомляти RNC відносно TTI, що використовується за допомогою UE для відправки даних висхідної лінії зв'язку, за рахунок цього забезпечуючи те, що RNC вибирає і конфігурує належний TTI для UE, коли UE переходить зі стану Cell_FACH в стан Cell_DCH. Фіг. 8 є принциповою структурною схемою ще одного іншого варіанта здійснення базової станції згідно з даним винаходом, і базова станція в цьому варіанті здійснення може реалізовувати процес варіанта здійснення, показаного на Фіг. 2 даного винаходу; як показано на Фіг. 8, базова станція може включати в себе: приймальний блок 81, блок 82 перенесення і блок 83 відправки. Приймальний блок 81 сконфігурований з можливістю приймати дані висхідної лінії зв’язку, відправлені з UE в стані бездіяльності або в стані Cell-FACH по E-DCH. 10 UA 109982 C2 5 10 15 20 25 30 35 40 45 50 55 60 Блок 82 перенесення сконфігурований з можливістю переносити дані висхідної лінії зв’язку в кадрі E-DCH-даних. Блок 83 відправки сконфігурований з можливістю відправляти, згідно з TTI, що використовується за допомогою UE при відправці даних висхідної лінії зв'язку, кадр E-DCHданих в RNC через наскрізний канал передачі, відповідний TTI, так що RNC визначає, згідно з наскрізним каналом передачі, TTI, що використовується за допомогою UE при відправці даних висхідної лінії зв'язку. У способі реалізації цього варіанта здійснення, приймальний блок 81 додатково може приймати перше конфігураційне повідомлення, відправлене з RNC, причому перше конфігураційне повідомлення переносить ідентифікатори двох груп загальних MAC-потоків висхідної лінії зв'язку, сконфігурованих за допомогою RNC згідно з довжиною TTI; і блок 83 відправки додатково може відправляти перше повідомлення у відповідь в RNC у відповідь на перше конфігураційне повідомлення, причому перше повідомлення у відповідь переносить наскрізні канали передачі, що виділяються за допомогою базової станції для двох груп загальних MAC-потоків висхідної лінії зв'язку. В іншому способі реалізації цього варіанта здійснення, приймальний блок 81 додатково може приймати друге конфігураційне повідомлення, відправлене з RNC, причому друге конфігураційне повідомлення переносить ідентифікатор загального MAC-потоку висхідної лінії зв’язку, сконфігурованого за допомогою RNC, і індикатор режиму пакетування, сконфігурований за допомогою RNC для загального MAC-потоку висхідної лінії зв’язку, відповідного першому TTI; в цей час, блок 83 відправки додатково може відправляти друге повідомлення у відповідь в RNC у відповідь на друге конфігураційне повідомлення, причому друге повідомлення у відповідь переносить наскрізний канал передачі, що виділяється за допомогою базової станції для загального MAC-потоку висхідної лінії зв’язку, сконфігурованого за допомогою RNC. У цьому способі реалізації, блок 83 відправки може відправляти кадр E-DCH-даних в RNC через наскрізний канал передачі, який відповідає загальному MAC-потоку висхідної лінії зв’язку, сконфігурованому за допомогою індикатора режиму пакетування, причому кадр E-DCH-даних переносить дані висхідної лінії зв’язку, відправлені з UE з використанням першого TTI. Перше конфігураційне повідомлення може являти собою повідомлення із запитом на переконфігурування фізичного спільно використовуваного каналу; перше повідомлення у відповідь у відповідь на перше конфігураційне повідомлення може являти собою повідомлення з відповіддю по переконфігуруванню фізичного спільно використовуваного каналу; друге конфігураційне повідомлення може являти собою повідомлення із запитом на переконфігурування фізичного спільно використовуваного каналу; і друге повідомлення у відповідь у відповідь на друге конфігураційне повідомлення може являти собою повідомлення з відповіддю по переконфігуруванню фізичного спільно використовуваного каналу. Базова станція в цьому варіанті здійснення може являти собою вузол В або базову станцію іншого типу, таку як eNB, що не обмежується в цьому варіанті здійснення даного винаходу. У варіанті здійснення, після того, як приймальний блок 81 приймає дані висхідної лінії зв’язку, відправлені з UE в стані бездіяльності або в стані Cell-FACH по E-DCH, блок 82 перенесення переносить дані висхідної лінії зв’язку в кадрі E-DCH-даних, і блок 83 відправки відправляє, згідно з TTI, що використовується за допомогою UE при відправці даних висхідної лінії зв'язку, кадр E-DCH-даних в RNC через наскрізний канал передачі, відповідний TTI, так що RNC допускає визначення, згідно з наскрізним каналом передачі, TTI, що використовується за допомогою UE при відправці даних висхідної лінії зв'язку, за рахунок цього забезпечуючи те, що RNC вибирає і конфігурує належний TTI для UE, коли UE переходить зі стану Cell_FACH в стан Cell_DCH. Фіг. 9 є принциповою структурною схемою варіанта здійснення контролера радіомережі згідно з даним винаходом, і RNC в цьому варіанті здійснення може реалізовувати процес варіанта здійснення, показаного на Фіг. 5 даного винаходу; як показано на Фіг. 9, RNC може включати в себе: приймальний блок 91 і блок 92 визначення. Приймальний блок 91 сконфігурований з можливістю приймати кадр E-DCH-даних, який відправляється з базової станції згідно з TTI, що використовується за допомогою UE в стані бездіяльності або в стані Cell-FACH при відправці даних висхідної лінії зв'язку, і через наскрізний канал передачі, відповідний TTI, причому кадр E-DCH-даних переносить дані висхідної лінії зв’язку, відправлені з UE по E-DCH. Блок 92 визначення сконфігурований з можливістю визначати, згідно з наскрізним каналом передачі, TTI, що використовується за допомогою UE при відправці даних висхідної лінії зв'язку. Перше конфігураційне повідомлення може являти собою повідомлення із запитом на переконфігуруванняфізичного спільно використовуваного каналу; перше повідомлення у 11 UA 109982 C2 5 10 15 20 25 30 35 40 45 50 55 60 відповідь у відповідь на перше конфігураційне повідомлення може являти собою повідомлення з відповіддю по переконфігуруванню фізичного спільно використовуваного каналу; друге конфігураційне повідомлення може являти собою повідомлення із запитом на переконфігурування фізичного спільно використовуваного каналу; і друге повідомлення у відповідь у відповідь на друге конфігураційне повідомлення може являти собою повідомлення з відповіддю по переконфігуруванню фізичного спільно використовуваного каналу. RNC може визначати, згідно з наскрізним каналом передачі для відправки кадру E-DCHданих, TTI, що використовується за допомогою UE в стані бездіяльності або в стані Cell-FACH, при відправці даних висхідної лінії зв'язку по E-DCH, за рахунок цього забезпечуючи те, що RNC вибирає і конфігурує належний TTI для UE, коли UE переходить зі стану Cell_FACH в стан Cell_DCH. Фіг. 10 є принциповою структурною схемою іншого варіанта здійснення контролера радіомережі згідно з даним винаходом; порівняно з RNC, показаним на Фіг. 9, відмінність полягає в тому, що в способі реалізації цього варіанта здійснення, RNC додатково може включати в себе: перший блок 93 відправки. Перший блок 93 відправки сконфігурований з можливістю відправляти перше конфігураційне повідомлення в базову станцію, причому перше конфігураційне повідомлення переносить ідентифікатори двох груп загальних MAC-потоків висхідної лінії зв'язку, сконфігурованих за допомогою RNC згідно з довжиною TTI; в цей час, приймальний блок 91 додатково може приймати перше повідомлення у відповідь, відправлене з базової станції у відповідь на перше конфігураційне повідомлення, причому перше повідомлення у відповідь переносить наскрізні канали передачі, що виділяються за допомогою базової станції для двох груп загальних MAC-потоків висхідної лінії зв'язку. В іншому способі реалізації цього варіанта здійснення, RNC додатково може включати в себе: другий блок 94 відправки. Другий блок 94 відправки сконфігурований з можливістю відправляти друге конфігураційне повідомлення в базову станцію, причому друге конфігураційне повідомлення переносить ідентифікатор загального MAC-потоку висхідної лінії зв’язку, сконфігурованого за допомогою RNC, й індикатор режиму пакетування, сконфігурований за допомогою RNC для загального MAC-потоку висхідної лінії зв’язку, відповідного першому TTI; в цей час, приймальний блок 91 додатково може приймати друге повідомлення у відповідь, відправлене з базової станції у відповідь на друге конфігураційне повідомлення, причому друге повідомлення у відповідь переносить наскрізний канал передачі, що виділяється за допомогою базової станції для загального MAC-потоку висхідної лінії зв’язку, сконфігурованого за допомогою RNC. У цій реалізації, приймальний блок 91 може приймати перший кадр E-DCH-даних, відправлений з базової станції через перший наскрізний канал передачі, який відповідає загальному MAC-потоку висхідної лінії зв’язку, сконфігурованому за допомогою індикатора режиму пакетування, причому перший кадр E-DCH-даних переносить перші дані висхідної лінії зв’язку, відправлені з UE з використанням першого TTI; в цей час, блок 92 визначення може визначати те, згідно з першим наскрізним каналом передачі, що абонентський пристрій використовує перший TTI при відправці перших даних висхідної лінії зв'язку. У цьому варіанті здійснення, RNC може включати в себе перший блок 93 відправки і/або другий блок 94 відправки, що не обмежується в цьому варіанті здійснення, але Фіг. 10 показується за допомогою розгляду RNC, що включає в себе перший блок 93 відправки і другий блок 94 відправки, як приклад. RNC може визначати, згідно з наскрізним каналом передачі для відправки кадру E-DCHданих, TTI, що використовується за допомогою UE в стані бездіяльності або в стані Cell-FACH, при відправці даних висхідної лінії зв'язку по E-DCH, за рахунок цього забезпечуючи те, що RNC вибирає і конфігурує належний TTI для UE, коли UE переходить зі стану Cell_FACH в стан Cell_DCH. Фахівці в даній галузі техніки повинні розуміти, що, для зручності і простоти опису, розділення функціональних блоків описується тільки як приклад, і при фактичному застосуванні, функції можуть виділятися для реалізації за допомогою різних функціональних блоків згідно з вимогами, тобто внутрішня структура пристрою розділяється на різні функціональні блоки, для того, щоб реалізовувати всі або частину функцій, описаних вище. Конкретні робочі процеси системи, пристрою і блоків, описані вище, можуть бути одержані відносно відповідних процесів у варіантах здійснення способу і не повторюються в даному документі. У декількох варіантах здійснення, наданих в даній заявці, потрібно розуміти, що розкрита система, пристрій і спосіб можуть бути реалізовані іншими способами. Наприклад, описані варіанти здійснення пристрою є просто зразковими. Наприклад, розділення на блоки є просто 12 UA 109982 C2 5 10 15 20 25 30 35 розділенням по логічних функціях і може бути іншим розділенням в фактичній реалізації. Наприклад, декілька блоків або компонентів можуть бути комбіновані або інтегровані в іншу систему, або деякі ознаки можуть ігноруватися або не виконуватися. Крім того, показаний або пояснений зв'язок або прямий зв'язок або з'єднання зв'язку можуть здійснюватися за допомогою деяких інтерфейсів, і непрямий зв'язок або з'єднання зв'язку між пристроями або блоками може бути електричним, механічним або в інших формах. Блоки, описані як окремі компоненти, можуть бути фізично розділені або не розділені. Компоненти, показані як блоки, можуть бути або можуть не бути фізичними блоками, тобто можуть бути інтегровані або розподілені по множині мережевих блоків. Деякі або всі модулі можуть бути вибрані таким чином, щоб досягати мети рішення варіанта здійснення згідно з фактичними вимогами. Крім цього, різні функціональні блоки згідно з кожним варіантом здійснення даного винаходу можуть бути інтегровані в одному процесорі або можуть існувати як різні окремі фізичні блоки, або два або більше блоків також можуть бути інтегровані в одному блоці. Інтегрований модуль може бути реалізований через апаратні засоби або також може бути реалізований в формі програмного функціонального модуля. Коли інтегрований блок реалізований в формі програмного функціонального блока і продається або використовується як окремий продукт, інтегрований блок може бути збережений на машинозчитуваному носії зберігання даних. Отже, технічне рішення даного винаходу або частини, яка робить внесок в попередній рівень техніки, може бути здійснене фактично в формі програмного продукту. Комп'ютерний програмний продукт зберігається на носії зберігання даних і містить декілька інструкцій, щоб інструктувати комп'ютерному обладнанню (наприклад, персональному комп'ютеру, серверу або мережевому обладнанню) або процесору (процесору) здійснювати всі або частину етапів способу, описаних у варіантах здійснення даного винаходу. Носій зберігання даних включає в себе різні носії, що допускають збереження програмних кодів, такі як USB-флеш-диск, мобільний жорсткий диск, постійний запам'ятовуючий пристрій (постійний запам'ятовуючий пристрій; ROM скорочено), оперативний запам'ятовуючий пристрій (оперативний запам'ятовуючий пристрій; RAM скорочено), магнітний диск або оптичний диск. На завершення, потрібно зазначити, що вищеописані варіанти здійснення надаються просто для того, щоб описувати технічні рішення даного винаходу, а не мають намір обмежувати даний винахід. Фахівці в даній галузі техніки повинні розуміти, що хоча даний винахід детально описаний відносно варіантів здійснення, модифікації можуть вноситися в технічні рішення, описані у варіантах здійснення, або еквівалентні заміни можуть здійснюватися в деяких технічних ознаках в технічних рішеннях за умови, що такі модифікації або заміни не відступають від об'єму даного винаходу. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Спосіб визначення інтервалу часу передачі, який відрізняється тим, що включає етапи, на яких: приймають, за допомогою базової станції, дані висхідної лінії зв'язку, відправлені з абонентського пристрою в стані бездіяльності або в стані прямого каналу доступу стільника по вдосконаленому виділеному каналу передачі; визначають, за допомогою базової станції, інтервал часу передачі, який використовується абонентським пристроєм для відправки даних висхідної лінії зв'язку; і переносять, за допомогою базової станції, дані висхідної лінії зв'язку в кадрі даних вдосконаленого виділеного каналу передачі і відправляють кадр даних вдосконаленого виділеного каналу передачі у контролер радіомережі, при цьому кадр даних вдосконаленого виділеного каналу передачі переносить індикатор інтервалу часу передачі для того, щоб повідомляти контролер радіомережі відносно інтервалу часу передачі, який використовується абонентським пристроєм для відправки даних висхідної лінії зв'язку. 2. Спосіб за п. 1, який додатково включає етап, на якому: вказують, за допомогою базової станції через прапор нового інформаційного елемента, те, що поле розширення резервного простору кадру даних вдосконаленого виділеного каналу передачі містить індикатор інтервалу часу передачі, при цьому індикатор інтервалу часу передачі використовується для вказування того, що інтервал часу передачі, який використовується абонентським пристроєм для відправки даних висхідної лінії зв'язку, являє собою перший інтервал часу передачі або другий інтервал часу передачі. 13 UA 109982 C2 5 10 15 20 25 30 35 40 45 50 55 60 3. Спосіб за п. 1 або 2, який додатково включає етап, на якому: переносять, за допомогою базової станції, індикатор інтервалу часу передачі в кожному кадрі даних вдосконаленого виділеного каналу передачі; або переносять, за допомогою базової станції, індикатор інтервалу часу передачі тільки в першому кадрі даних вдосконаленого виділеного каналу передачі в ході кожного процесу передачі по вдосконаленому виділеному каналу передачі по висхідній лінії зв'язку абонентського пристрою; або переносять, за допомогою базової станції, індикатор інтервалу часу передачі в кадрі даних вдосконаленого виділеного каналу передачі, коли розмір буфера даних в інформації планування, яка повідомляється абонентським пристроєм, перевищує попередньо встановлене порогове значення. 4. Спосіб визначення інтервалу часу передачі, який відрізняється тим, що включає етапи, на яких: приймають, за допомогою базової станції, дані висхідної лінії зв'язку, відправлені з абонентського пристрою в стані бездіяльності або в стані прямого каналу доступу стільника по вдосконаленому виділеному каналу передачі; переносять, за допомогою базової станції, дані висхідної лінії зв'язку в кадрі даних вдосконаленого виділеного каналу передачі; і відправляють, за допомогою базової станції згідно з інтервалом часу передачі, який використовується абонентським пристроєм при відправці даних висхідної лінії зв'язку, кадр даних вдосконаленого виділеного каналу передачі в контролер радіомережі через наскрізний канал передачі, який відповідає інтервалу часу передачі, так що контролер радіомережі визначає, згідно з наскрізним каналом передачі, інтервал часу передачі, який використовується абонентським пристроєм при відправці даних висхідної лінії зв'язку. 5. Спосіб за п. 4, при цьому перед прийомом, за допомогою базової станції, даних висхідної лінії зв'язку, відправлених з абонентського пристрою в стані бездіяльності або в стані прямого каналу доступу стільника по вдосконаленому виділеному каналу передачі, спосіб додатково включає етапи, на яких: приймають, за допомогою базової станції, перше конфігураційне повідомлення, відправлене з контролера радіомережі, при цьому перше конфігураційне повідомлення переносить ідентифікатори двох груп загальних потоків на рівні керування доступом до середовища висхідної лінії зв'язку, сконфігурованих контролером радіомережі згідно з довжиною інтервалу часу передачі; і відправляють, за допомогою базової станції, перше повідомлення у відповідь в контролер радіомережі у відповідь на перше конфігураційне повідомлення, при цьому перше повідомлення у відповідь переносить наскрізні канали передачі, які виділяються базовою станцією для цих двох груп загальних потоків на рівні керування доступом до середовища висхідної лінії зв'язку. 6. Спосіб за п. 5, в якому перше конфігураційне повідомлення містить повідомлення з запитом на переконфігурування фізичного спільно використовуваного каналу; перше повідомлення у відповідь у відповідь на перше конфігураційне повідомлення містить повідомлення з відповіддю по переконфігуруванню фізичного спільно використовуваного каналу. 7. Спосіб за п. 4, при цьому перед прийомом, за допомогою базової станції, даних висхідної лінії зв'язку, відправлених з абонентського пристрою в стані бездіяльності або в стані прямого каналу доступу стільника по вдосконаленому виділеному каналу передачі, спосіб додатково включає етапи, на яких: приймають, за допомогою базової станції, друге конфігураційне повідомлення, відправлене з контролера радіомережі, при цьому друге конфігураційне повідомлення переносить ідентифікатор загального потоку на рівні керування доступом до середовища висхідної лінії зв'язку, сконфігурованого контролером радіомережі, і індикатор режиму пакетування, сконфігурований контролером радіомережі для загального потоку на рівні керування доступом до середовища висхідної лінії зв'язку, який відповідає першому інтервалу часу передачі; і відправляють, за допомогою базової станції, друге повідомлення у відповідь в контролер радіомережі у відповідь на друге конфігураційне повідомлення, при цьому друге повідомлення у відповідь переносить наскрізний канал передачі, який виділяється базовою станцією для загального потоку на рівні керування доступом до середовища висхідної лінії зв'язку, сконфігурованого контролером радіомережі. 8. Спосіб за п. 7, в якому відправка, за допомогою базової станції згідно з інтервалом часу передачі, який використовується абонентським пристроєм при відправці даних висхідної лінії зв'язку, кадру даних вдосконаленого виділеного каналу передачі в контролер радіомережі через наскрізний канал передачі, який відповідає інтервалу часу передачі, включає етап, на якому: 14 UA 109982 C2 5 10 15 20 25 30 35 40 45 50 55 60 відправляють, за допомогою базової станції, кадр даних вдосконаленого виділеного каналу передачі в контролер радіомережі через наскрізний канал передачі, який відповідає загальному потоку на рівні керування доступом до середовища висхідної лінії зв'язку, сконфігурованому за допомогою індикатора режиму пакетування, при цьому кадр даних вдосконаленого виділеного каналу передачі переносить дані висхідної лінії зв'язку, відправлені з абонентського пристрою з використанням першого інтервалу часу передачі. 9. Спосіб за п. 7 або 8, в якому друге конфігураційне повідомлення містить повідомлення з запитом на переконфігурування фізичного спільно використовуваного каналу; друге повідомлення у відповідь у відповідь на друге конфігураційне повідомлення містить повідомлення з відповіддю по переконфігуруванню фізичного спільно використовуваного каналу. 10. Спосіб визначення інтервалу часу передачі, який відрізняється тим, що включає етапи, на яких: приймають, за допомогою контролера радіомережі, кадр даних вдосконаленого виділеного каналу передачі, який відправлений з базової станції згідно з інтервалом часу передачі, який використовується абонентським пристроєм в стані бездіяльності або в стані прямого каналу доступу стільника при відправці даних висхідної лінії зв'язку, і через наскрізний канал передачі, який відповідає інтервалу часу передачі, при цьому кадр даних вдосконаленого виділеного каналу передачі переносить дані висхідної лінії зв'язку, відправлені з абонентського пристрою по вдосконаленому виділеному каналу передачі; і визначають, за допомогою контролера радіомережі, інтервал часу передачі, який використовується абонентським пристроєм при відправці даних висхідної лінії зв'язку, згідно з наскрізним каналом передачі. 11. Спосіб за п. 10, при цьому перед прийомом, за допомогою контролера радіомережі, кадру даних вдосконаленого виділеного каналу передачі, який відправляється з базової станції згідно з інтервалом часу передачі, який використовується абонентським пристроєм в стані бездіяльності або в стані прямого каналу доступу стільника при відправці даних висхідної лінії зв'язку, і через наскрізний канал передачі, який відповідає інтервалу часу передачі, спосіб додатково включає етапи, на яких: відправляють, за допомогою контролера радіомережі, перше конфігураційне повідомлення в базову станцію, при цьому перше конфігураційне повідомлення переносить ідентифікатори двох груп загальних потоків на рівні керування доступом до середовища висхідної лінії зв'язку, сконфігурованих контролером радіомережі згідно з довжиною інтервалу часу передачі; і приймають, за допомогою контролера радіомережі, перше повідомлення у відповідь, відправлене з базової станції у відповідь на перше конфігураційне повідомлення, при цьому перше повідомлення у відповідь переносить наскрізні канали передачі, які виділяються базовою станцією для цих двох груп загальних потоків на рівні керування доступом до середовища висхідної лінії зв'язку. 12. Спосіб за п. 10, в якому перед прийомом, за допомогою контролера радіомережі, кадру даних вдосконаленого виділеного каналу передачі, який відправляється з базової станції згідно з інтервалом часу передачі, який використовується абонентським пристроєм в стані бездіяльності або в стані прямого каналу доступу стільника при відправці даних висхідної лінії зв'язку, і через наскрізний канал передачі, який відповідає інтервалу часу передачі, спосіб додатково включає етапи, на яких: відправляють, за допомогою контролера радіомережі, друге конфігураційне повідомлення в базову станцію, при цьому друге конфігураційне повідомлення переносить ідентифікатор загального потоку на рівні керування доступом до середовища висхідної лінії зв'язку, сконфігурованого контролером радіомережі, і індикатор режиму пакетування, сконфігурований контролером радіомережі для загального потоку на рівні керування доступом до середовища висхідної лінії зв'язку, який відповідає першому інтервалу часу передачі; і приймають, за допомогою контролера радіомережі, друге повідомлення у відповідь, відправлене з базової станції у відповідь на друге конфігураційне повідомлення, при цьому друге повідомлення у відповідь переносить наскрізний канал передачі, який виділяється базовою станцією для загального потоку на рівні керування доступом до середовища висхідної лінії зв'язку, сконфігурованого контролером радіомережі. 13. Спосіб за п. 12, в якому визначення, за допомогою контролера радіомережі згідно з наскрізним каналом передачі, інтервалу часу передачі, який використовується абонентським пристроєм при відправці даних висхідної лінії зв'язку, включає етапи, на яких: приймають, за допомогою контролера радіомережі, перший кадр даних вдосконаленого виділеного каналу передачі, відправлений з базової станції через перший наскрізний канал 15 UA 109982 C2 5 10 15 20 25 30 35 40 45 50 55 60 передачі, який відповідає загальному потоку на рівні керування доступом до середовища висхідної лінії зв'язку, сконфігурованому за допомогою індикатора режиму пакетування, при цьому перший кадр даних вдосконаленого виділеного каналу передачі переносить перші дані висхідної лінії зв'язку, відправлені з абонентського пристрою з використанням першого інтервалу часу передачі; і визначають, за допомогою контролера радіомережі згідно з першим наскрізним каналом передачі, що абонентський пристрій використовує перший інтервал часу передачі при відправці перших даних висхідної лінії зв'язку. 14. Базова станція, яка відрізняється тим, що містить: приймальний блок, сконфігурований з можливістю приймати дані висхідної лінії зв'язку, відправлені з абонентського пристрою в стані бездіяльності або в стані прямого каналу доступу стільника по вдосконаленому виділеному каналу передачі; блок визначення, сконфігурований з можливістю визначати інтервал часу передачі, який використовується абонентським пристроєм для відправки даних висхідної лінії зв'язку; і блок відправки, сконфігурований з можливістю переносити дані висхідної лінії зв'язку в кадрі даних вдосконаленого виділеного каналу передачі і відправляти кадр даних вдосконаленого виділеного каналу передачі в контролер радіомережі, при цьому кадр даних вдосконаленого виділеного каналу передачі переносить індикатор інтервалу часу передачі для того, щоб повідомляти контролер радіомережі відносно інтервалу часу передачі, який використовується абонентським пристроєм для відправки даних висхідної лінії зв'язку. 15. Базова станція за п. 14, яка додатково містить: блок вказівки, сконфігурований з можливістю вказувати, через прапор нового інформаційного елемента, що поле розширення резервного простору кадру даних вдосконаленого виділеного каналу передачі містить індикатор інтервалу часу передачі, при цьому індикатор інтервалу часу передачі використовується для вказування того, що інтервал часу передачі, який використовується абонентським пристроєм для відправки даних висхідної лінії зв'язку, являє собою перший інтервал часу передачі або другий інтервал часу передачі. 16. Базова станція за п. 14 або 15, яка додатково містить: блок перенесення, сконфігурований з можливістю переносити індикатор інтервалу часу передачі в кожному кадрі даних вдосконаленого виділеного каналу передачі; або переносити індикатор інтервалу часу передачі тільки в першому кадрі даних вдосконаленого виділеного каналу передачі в ході кожного процесу передачі по вдосконаленому виділеному каналу передачі по висхідній лінії зв'язку абонентського пристрою; або переносити індикатор інтервалу часу передачі в кадрі даних вдосконаленого виділеного каналу передачі, коли розмір буфера даних в інформації планування, яка повідомляється абонентським пристроєм, перевищує попередньо встановлене порогове значення. 17. Базова станція, яка відрізняється тим, що містить: приймальний блок, сконфігурований з можливістю приймати дані висхідної лінії зв'язку, відправлені з абонентського пристрою в стані бездіяльності або в стані прямого каналу доступу стільника по вдосконаленому виділеному каналу передачі; блок перенесення, сконфігурований з можливістю переносити дані висхідної лінії зв'язку в кадрі даних вдосконаленого виділеного каналу передачі; і блок відправки, сконфігурований з можливістю відправляти, згідно з інтервалом часу передачі, який використовується абонентським пристроєм при відправці даних висхідної лінії зв'язку, кадр даних вдосконаленого виділеного каналу передачі в контролер радіомережі через наскрізний канал передачі, який відповідає інтервалу часу передачі, так що контролер радіомережі визначає, згідно з наскрізним каналом передачі, інтервал часу передачі, який використовується абонентським пристроєм при відправці даних висхідної лінії зв'язку. 18. Базова станція за п. 17, в якій: приймальний блок додатково сконфігурований з можливістю приймати перше конфігураційне повідомлення, відправлене з контролера радіомережі, при цьому перше конфігураційне повідомлення переносить ідентифікатори двох груп загальних потоків на рівні керування доступом до середовища висхідної лінії зв'язку, сконфігурованих контролером радіомережі згідно з довжиною інтервалу часу передачі; і блок відправки додатково сконфігурований з можливістю відправляти перше повідомлення у відповідь в контролер радіомережі у відповідь на перше конфігураційне повідомлення, при цьому перше повідомлення у відповідь переносить наскрізні канали передачі, які виділяються базовою станцією для цих двох груп загальних потоків на рівні керування доступом до середовища висхідної лінії зв'язку. 19. Базова станція за п. 17, в якій: 16 UA 109982 C2 5 10 15 20 25 30 35 40 45 50 55 60 приймальний блок додатково сконфігурований з можливістю приймати друге конфігураційне повідомлення, відправлене з контролера радіомережі, при цьому друге конфігураційне повідомлення переносить ідентифікатор загального потоку на рівні керування доступом до середовища висхідної лінії зв'язку, сконфігурованого контролером радіомережі, і індикатор режиму пакетування, сконфігурований контролером радіомережі для загального потоку на рівні керування доступом до середовища висхідної лінії зв'язку, який відповідає першому інтервалу часу передачі; і блок відправки додатково сконфігурований з можливістю відправляти друге повідомлення у відповідь в контролер радіомережі у відповідь на друге конфігураційне повідомлення, при цьому друге повідомлення у відповідь переносить наскрізний канал передачі, який виділяється базовою станцією для загального потоку на рівні керування доступом до середовища висхідної лінії зв'язку, сконфігурованого контролером радіомережі. 20. Базова станція за п. 19, в якій: блок відправки конкретно сконфігурований з можливістю відправляти кадр даних вдосконаленого виділеного каналу передачі в контролер радіомережі через наскрізний канал передачі, який відповідає загальному потоку на рівні керування доступом до середовища висхідної лінії зв'язку, сконфігурованому за допомогою індикатора режиму пакетування, при цьому кадр даних вдосконаленого виділеного каналу передачі переносить дані висхідної лінії зв'язку, відправлені з абонентського пристрою з використанням першого інтервалу часу передачі. 21. Контролер радіомережі, який відрізняється тим, що містить: приймальний блок, сконфігурований з можливістю приймати кадр даних вдосконаленого виділеного каналу передачі, який відправлений з базової станції згідно з інтервалом часу передачі, який використовується абонентським пристроєм в стані бездіяльності або в стані прямого каналу доступу стільника при відправці даних висхідної лінії зв'язку, і через наскрізний канал передачі, який відповідає інтервалу часу передачі, при цьому кадр даних вдосконаленого виділеного каналу передачі переносить дані висхідної лінії зв'язку, відправлені з абонентського пристрою по вдосконаленому виділеному каналу передачі; і блок визначення, сконфігурований з можливістю визначати, згідно з наскрізним каналом передачі, інтервал часу передачі, який використовується абонентським пристроєм при відправці даних висхідної лінії зв'язку. 22. Контролер радіомережі за п. 21, який додатково містить перший блок відправки, при цьому: перший блок відправки сконфігурований з можливістю відправляти перше конфігураційне повідомлення в базову станцію, при цьому перше конфігураційне повідомлення переносить ідентифікатори двох груп загальних потоків на рівні керування доступом до середовища висхідної лінії зв'язку, сконфігурованих контролером радіомережі згідно з довжиною інтервалу часу передачі; і приймальний блок додатково сконфігурований з можливістю приймати перше повідомлення у відповідь, відправлене з базової станції у відповідь на перше конфігураційне повідомлення, при цьому перше повідомлення у відповідь переносить наскрізні канали передачі, які виділяються базовою станцією для цих двох груп загальних потоків на рівні керування доступом до середовища висхідної лінії зв'язку. 23. Контролер радіомережі за п. 21, який додатково містить другий блок відправки, при цьому: другий блок відправки сконфігурований з можливістю відправляти друге конфігураційне повідомлення в базову станцію, при цьому друге конфігураційне повідомлення переносить ідентифікатор загального потоку на рівні керування доступом до середовища висхідної лінії зв'язку, сконфігурованого контролером радіомережі, і індикатор режиму пакетування, сконфігурований контролером радіомережі для загального потоку на рівні керування доступом до середовища висхідної лінії зв'язку, який відповідає першому інтервалу часу передачі; і приймальний блок додатково сконфігурований з можливістю приймати друге повідомлення у відповідь, відправлене з базової станції у відповідь на друге конфігураційне повідомлення, при цьому друге повідомлення у відповідь переносить наскрізний канал передачі, який виділяється базовою станцією для загального потоку на рівні керування доступом до середовища висхідної лінії зв'язку, сконфігурованого контролером радіомережі. 24. Контролер радіомережі за п. 23, в якому: приймальний блок конкретно сконфігурований з можливістю приймати перший кадр даних вдосконаленого виділеного каналу передачі, відправлений з базової станції через перший наскрізний канал передачі, який відповідає загальному потоку на рівні керування доступом до середовища висхідної лінії зв'язку, сконфігурованому за допомогою індикатора режиму пакетування, при цьому перший кадр даних вдосконаленого виділеного каналу передачі 17 UA 109982 C2 5 переносить перші дані висхідної лінії зв'язку, відправлені з абонентського пристрою з використанням першого інтервалу часу передачі; і блок визначення конкретно сконфігурований з можливістю визначати, згідно з першим наскрізним каналом передачі, що абонентський пристрій використовує перший інтервал часу передачі при відправці перших даних висхідної лінії зв'язку. 18 UA 109982 C2 19 UA 109982 C2 20 UA 109982 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 21
