Масажер

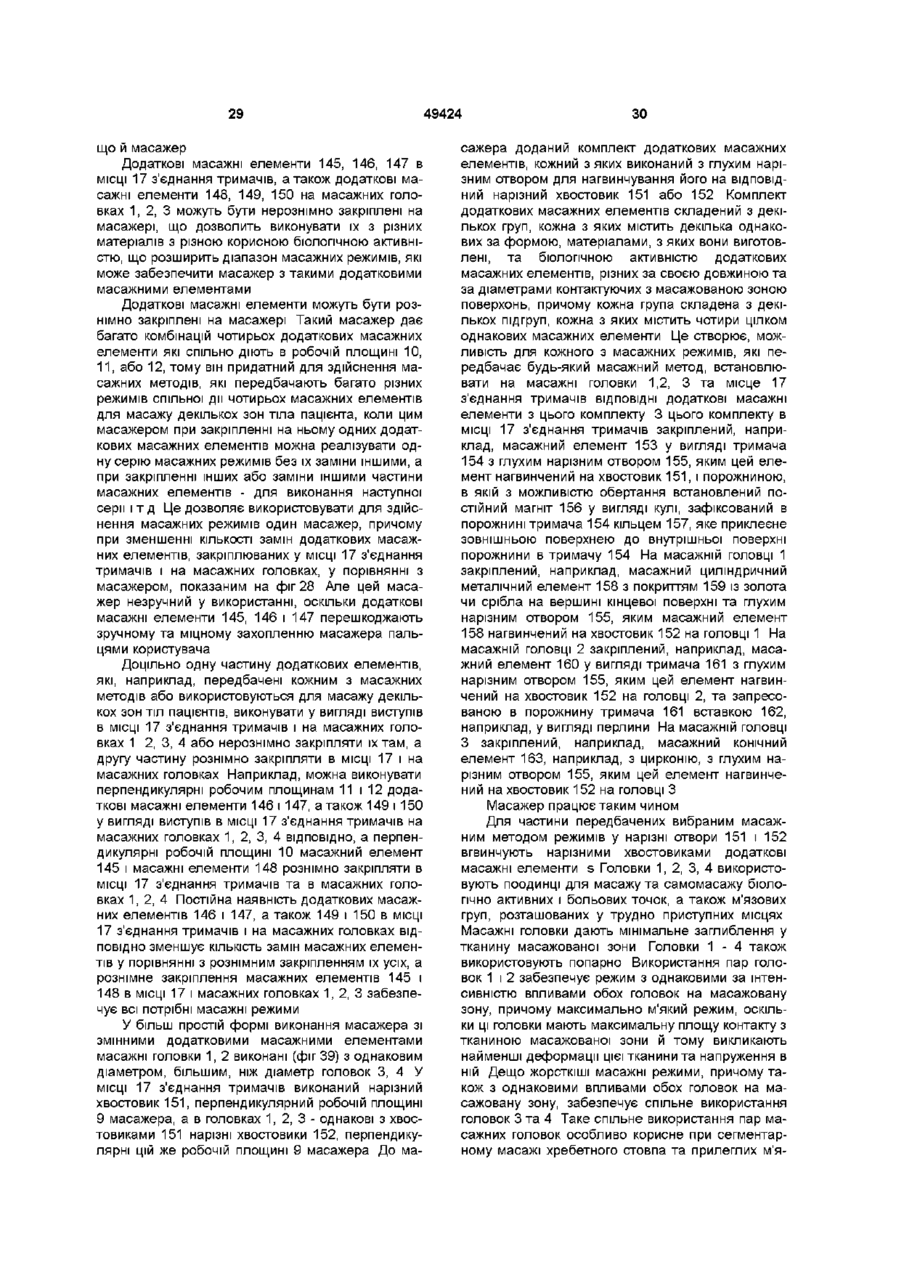

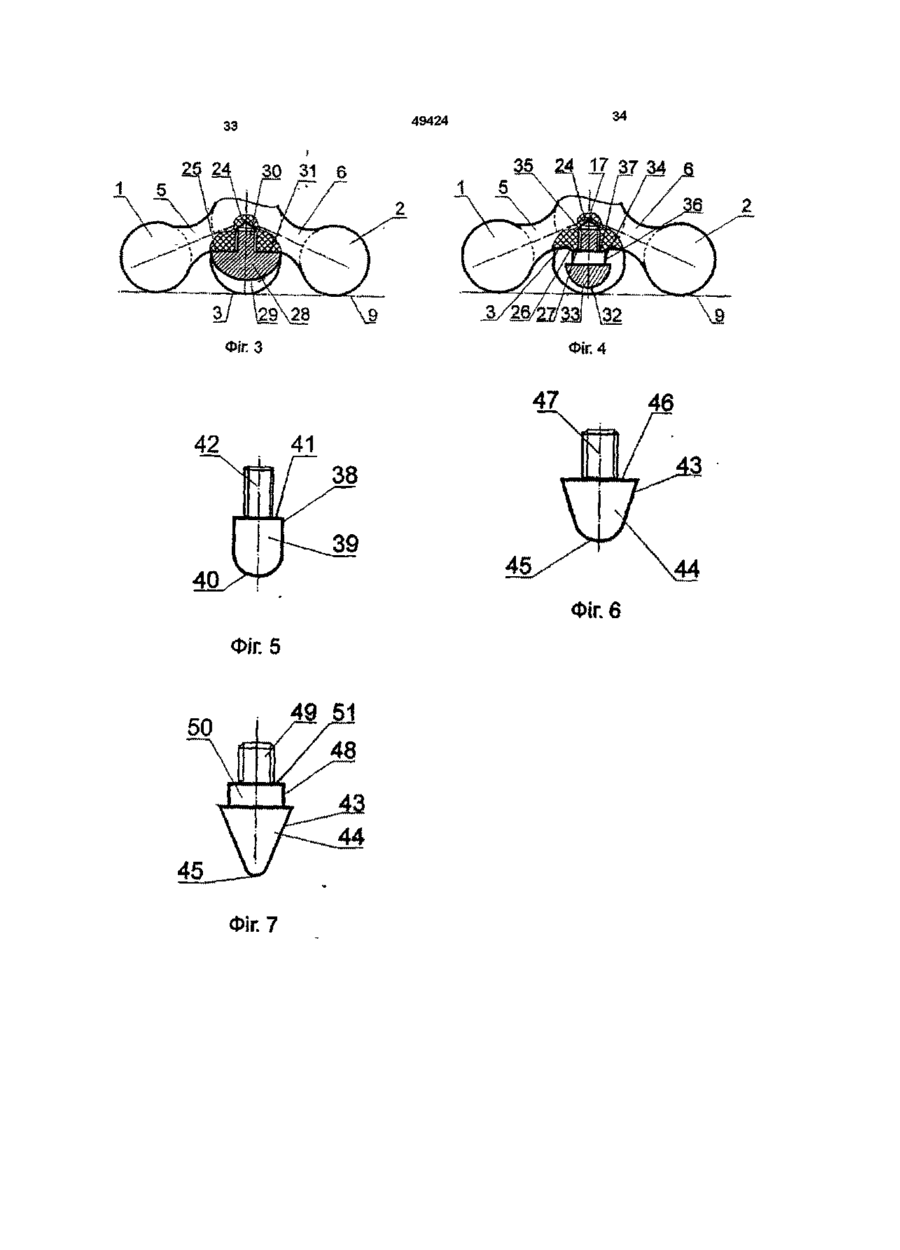

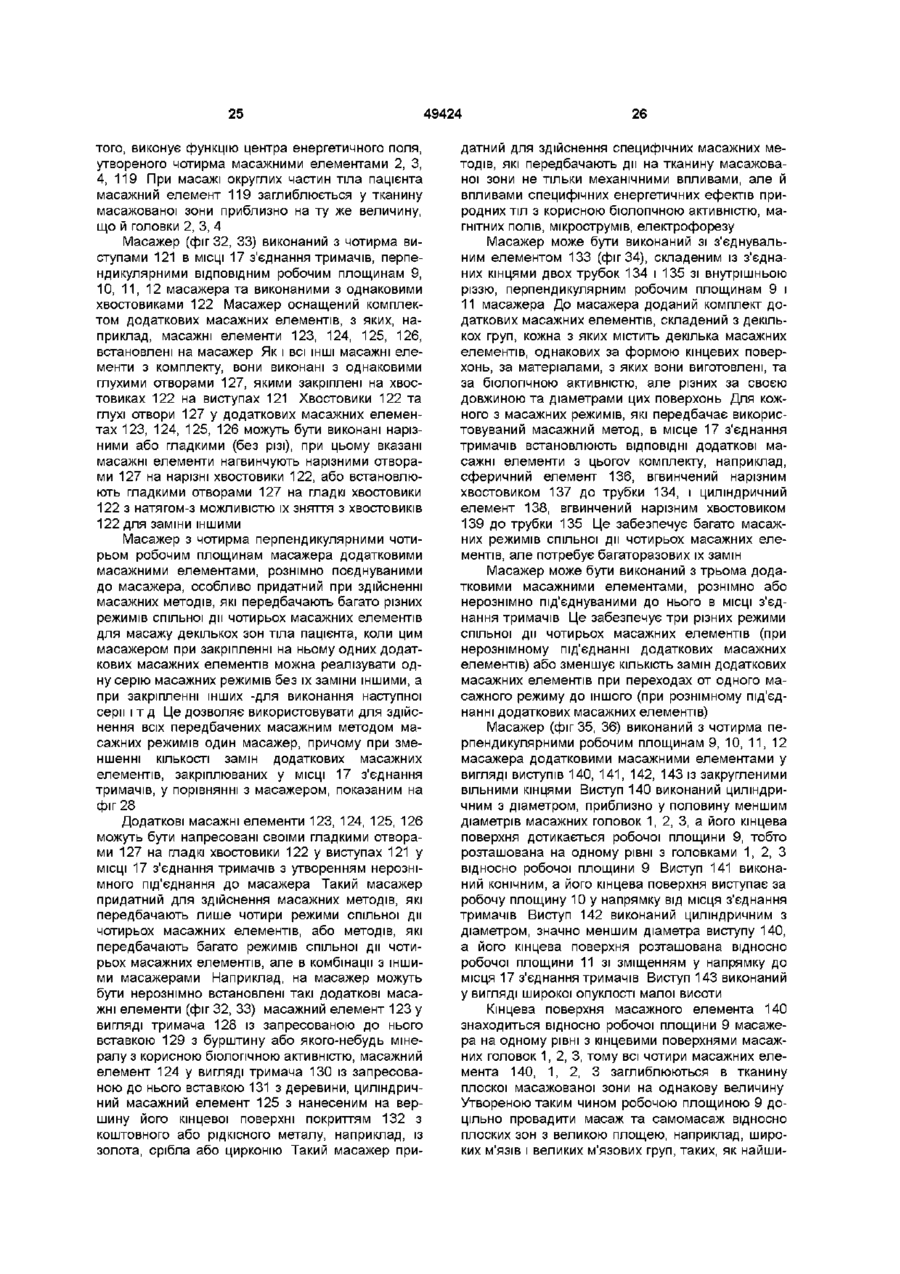

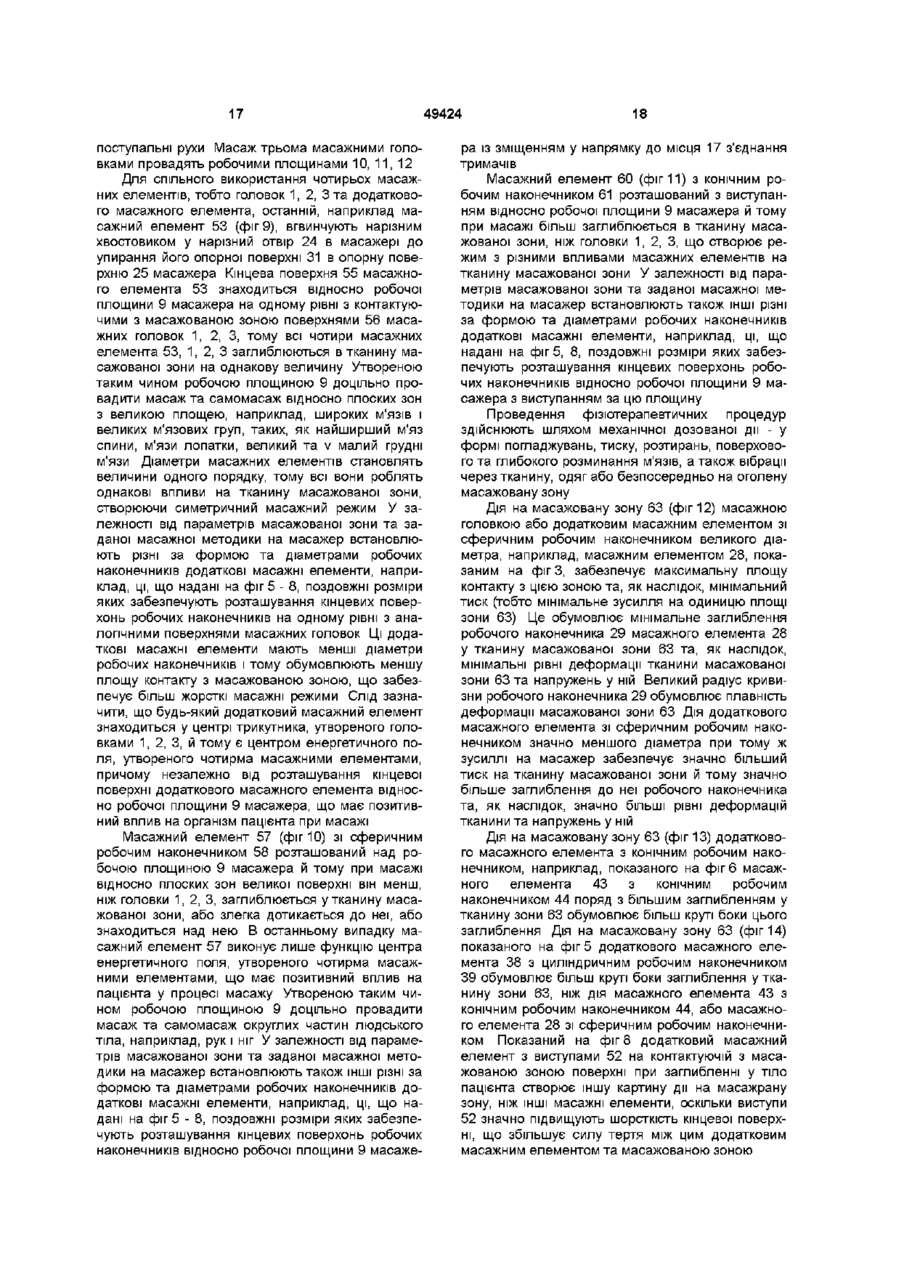

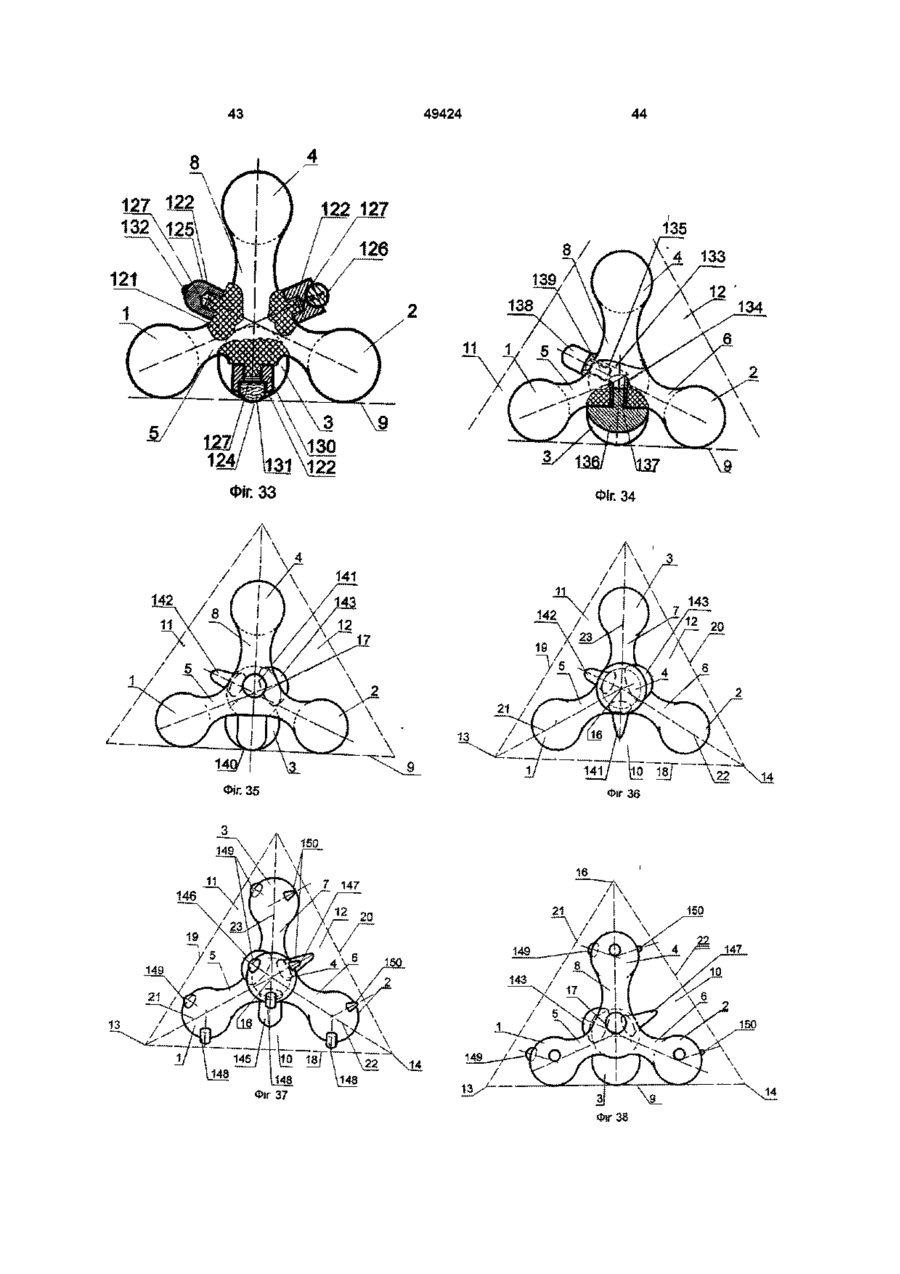

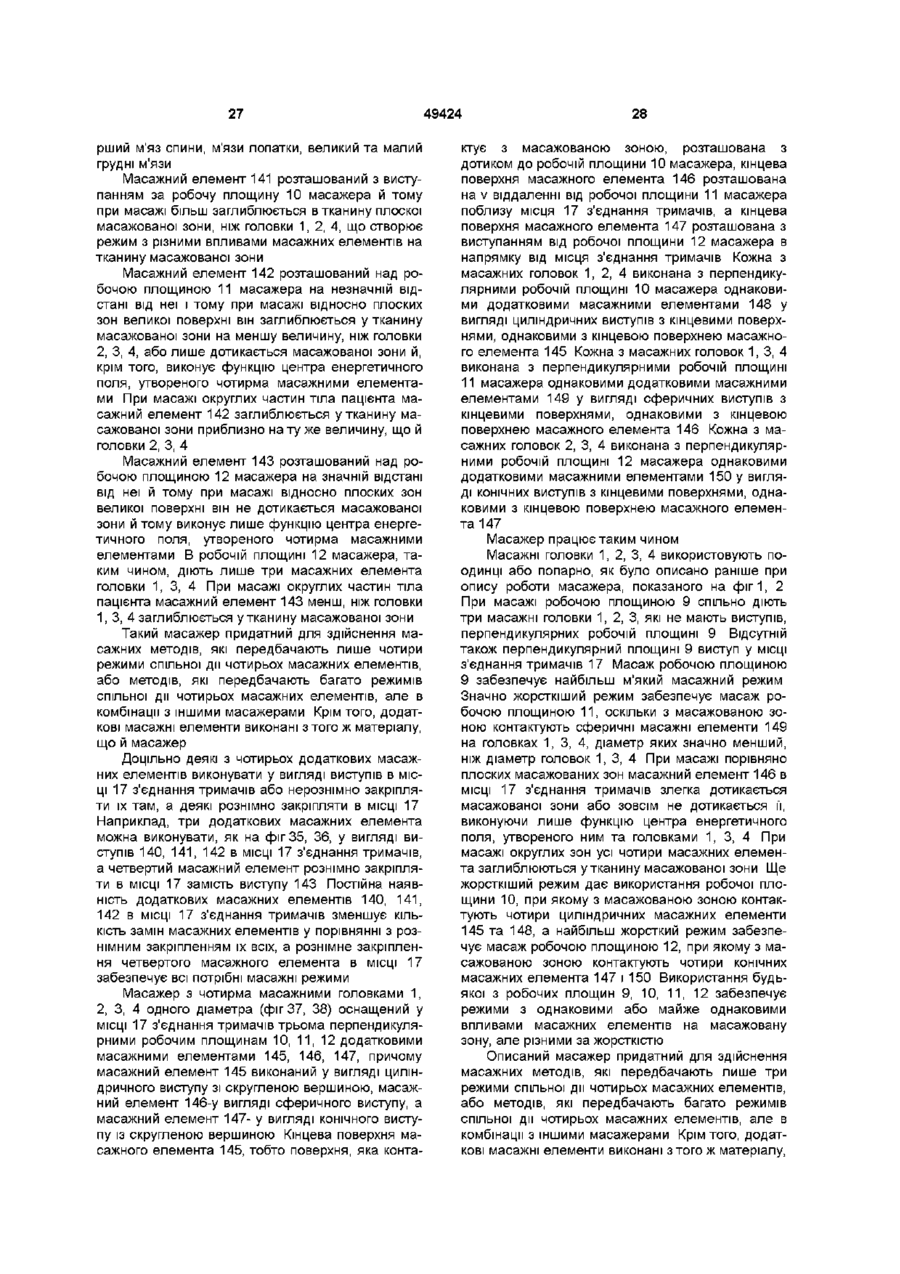

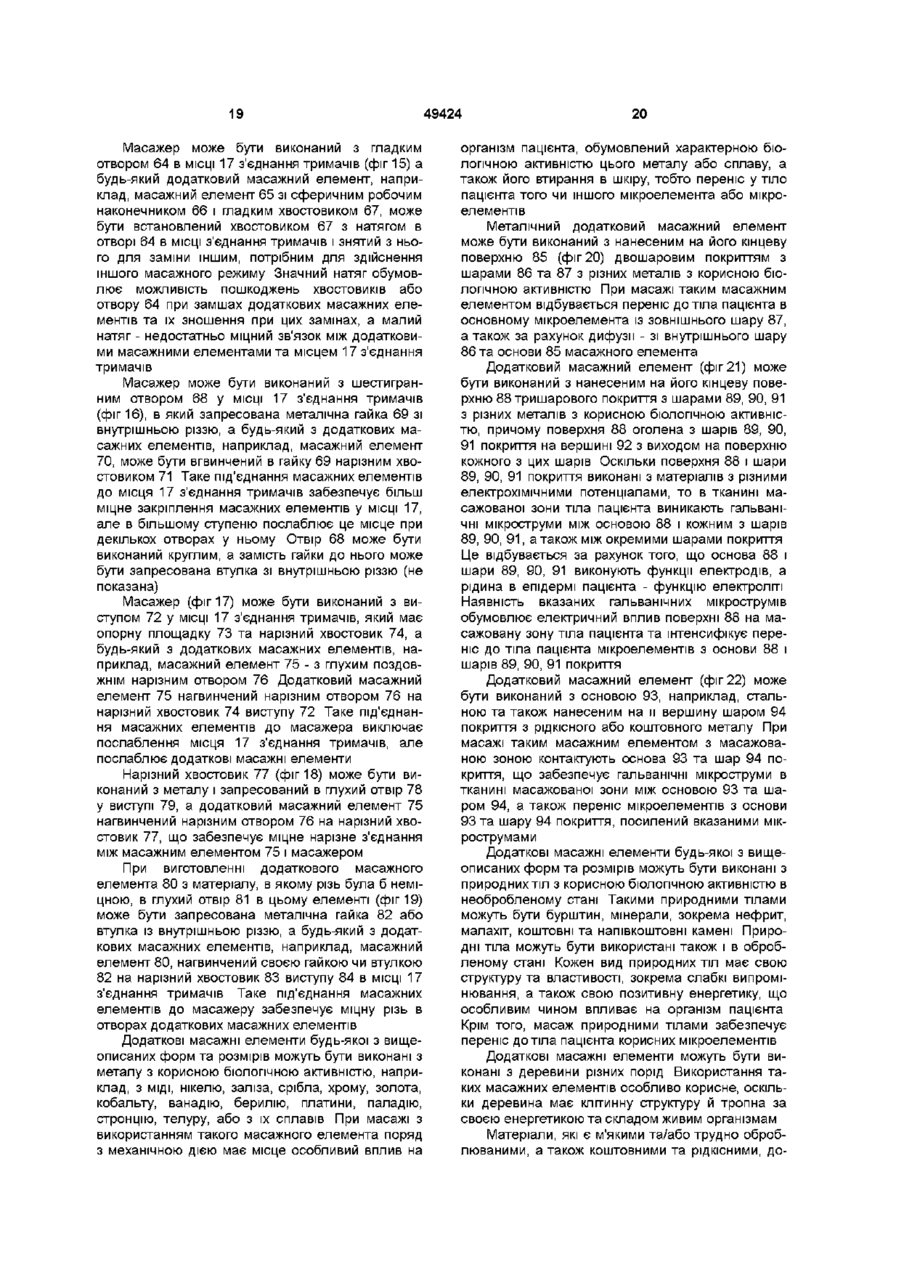

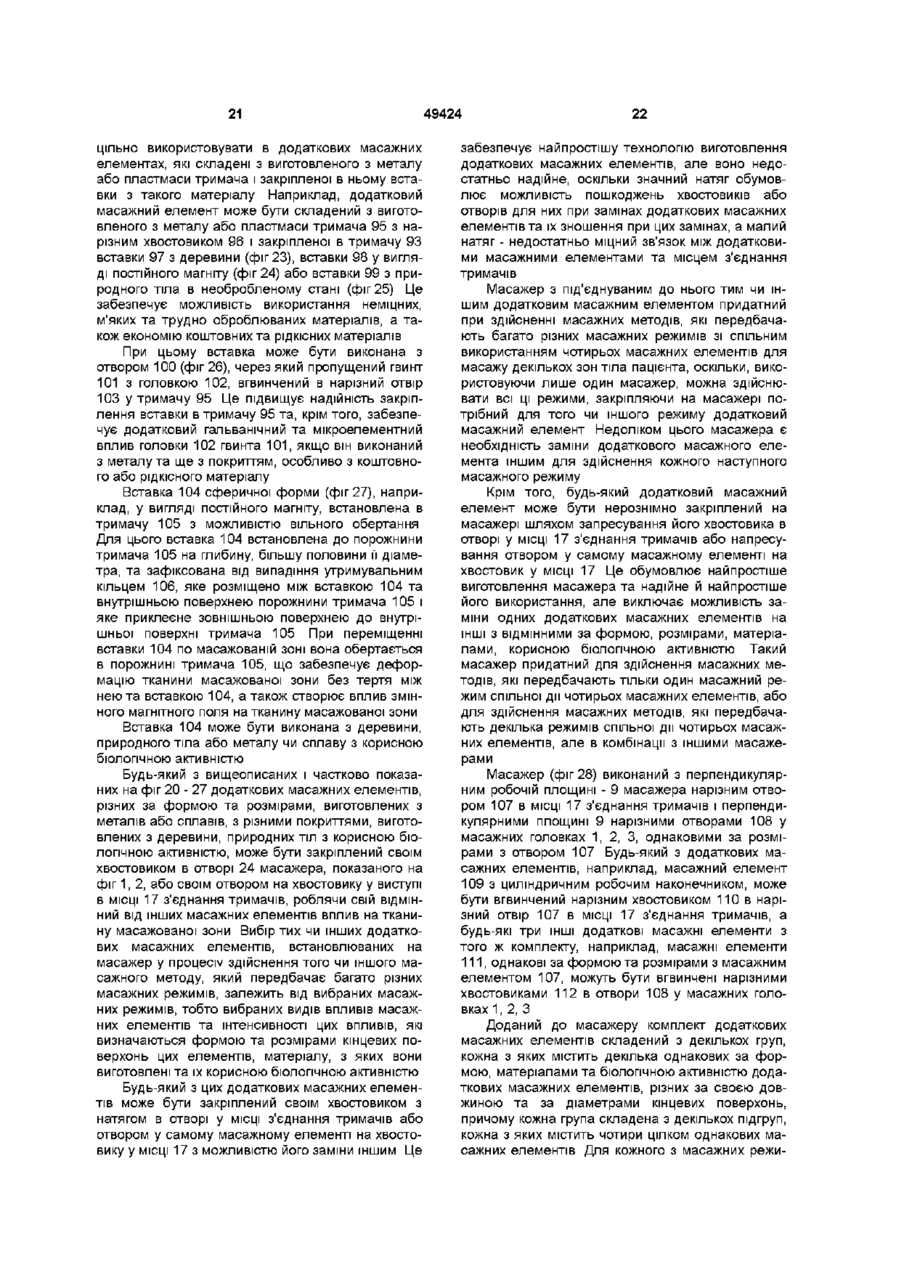

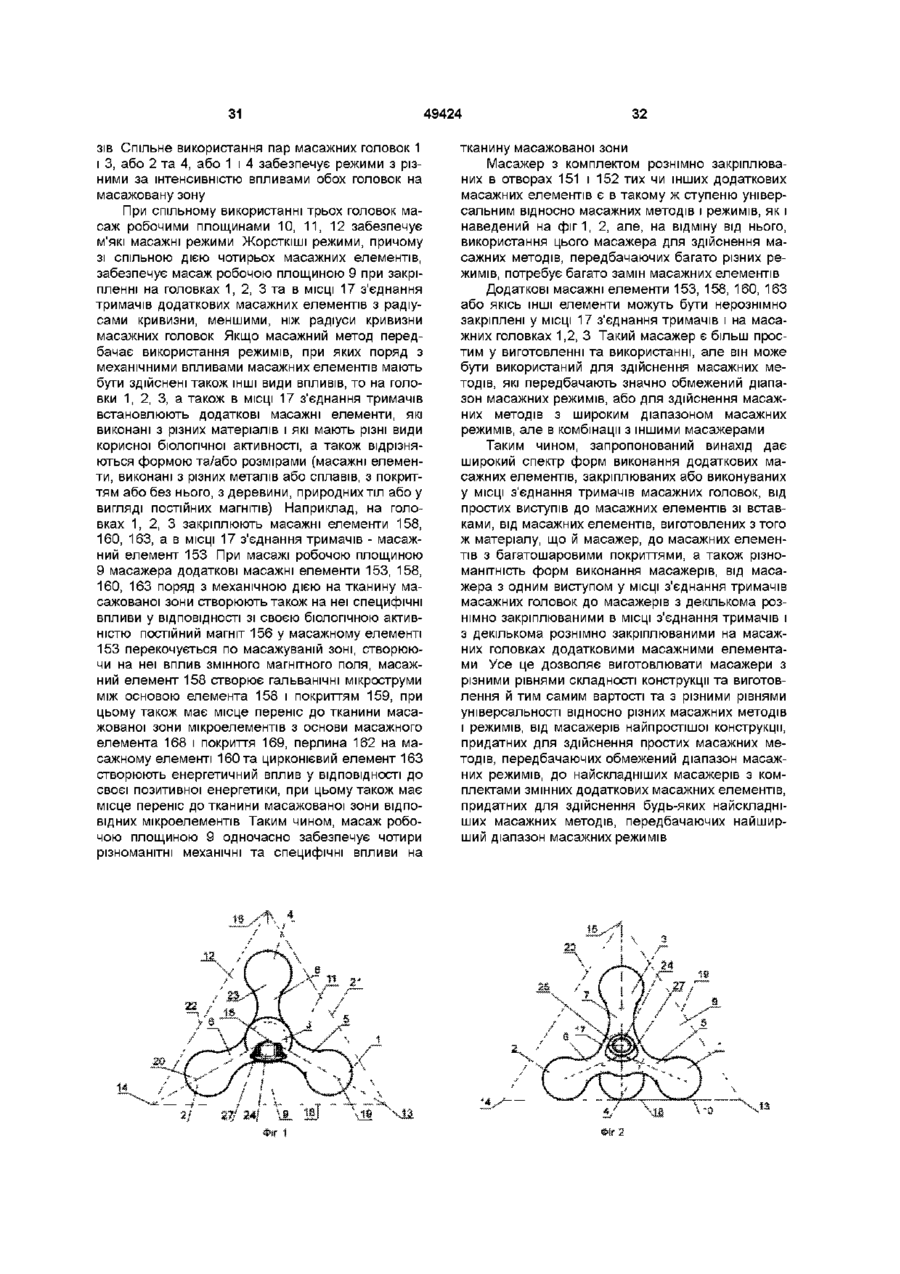

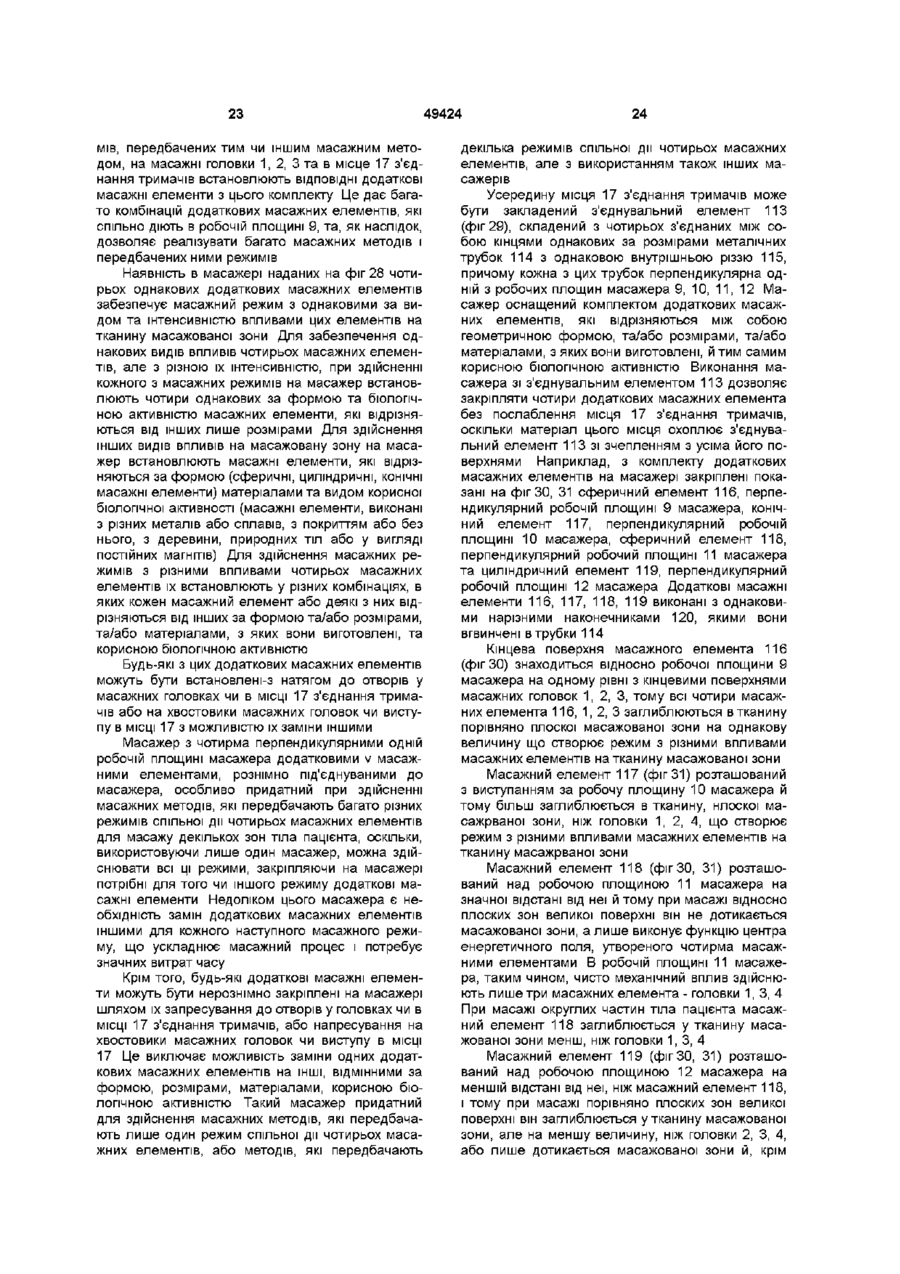

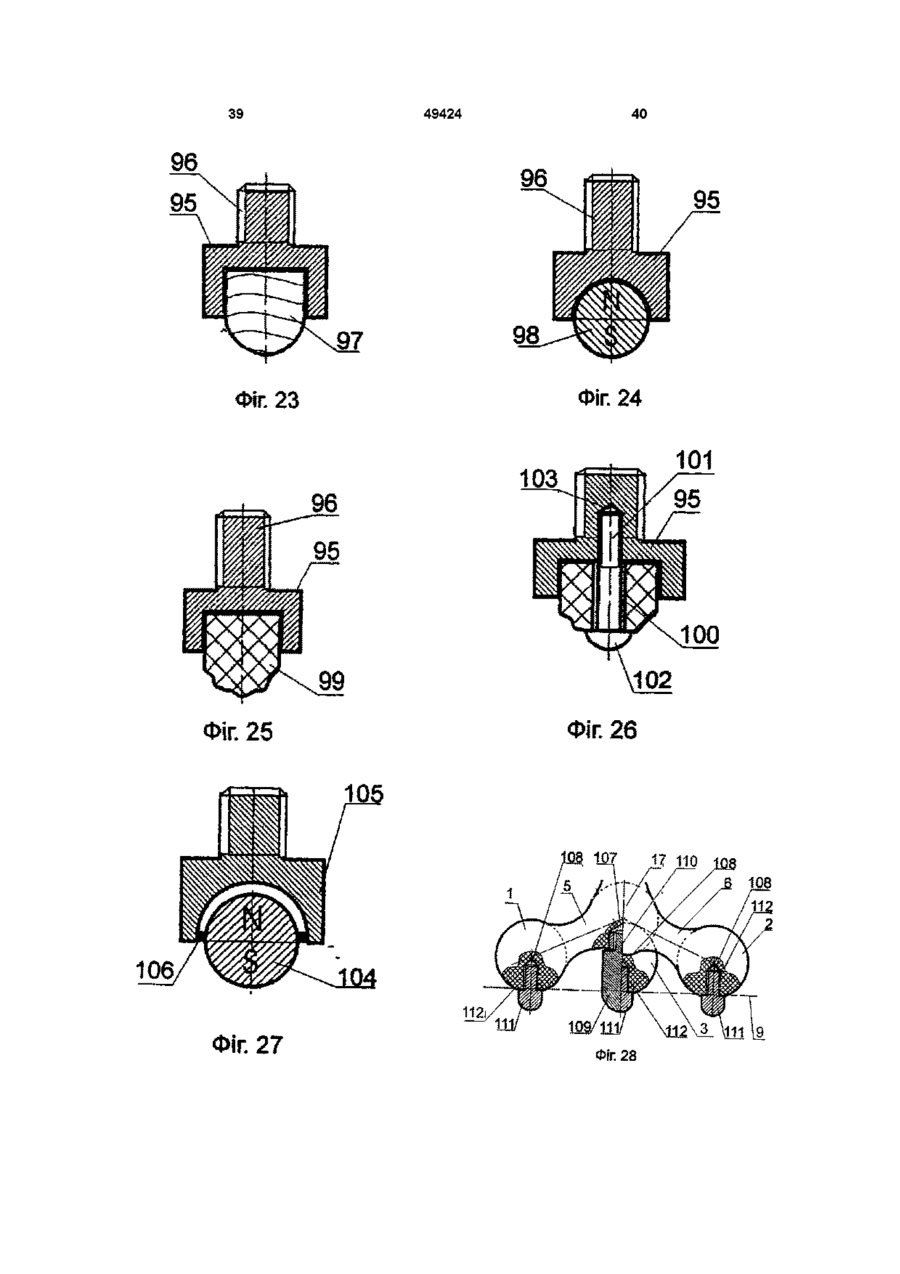

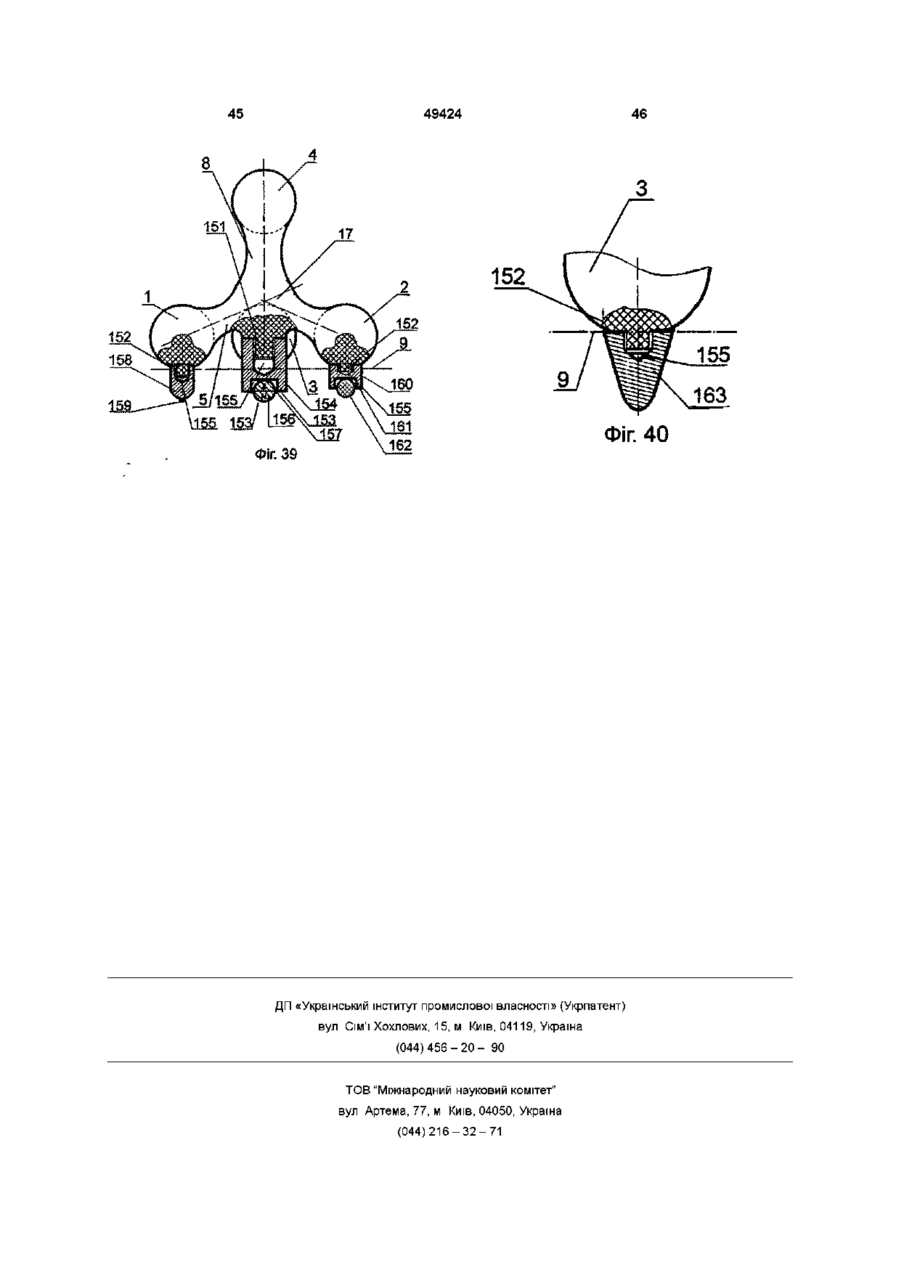

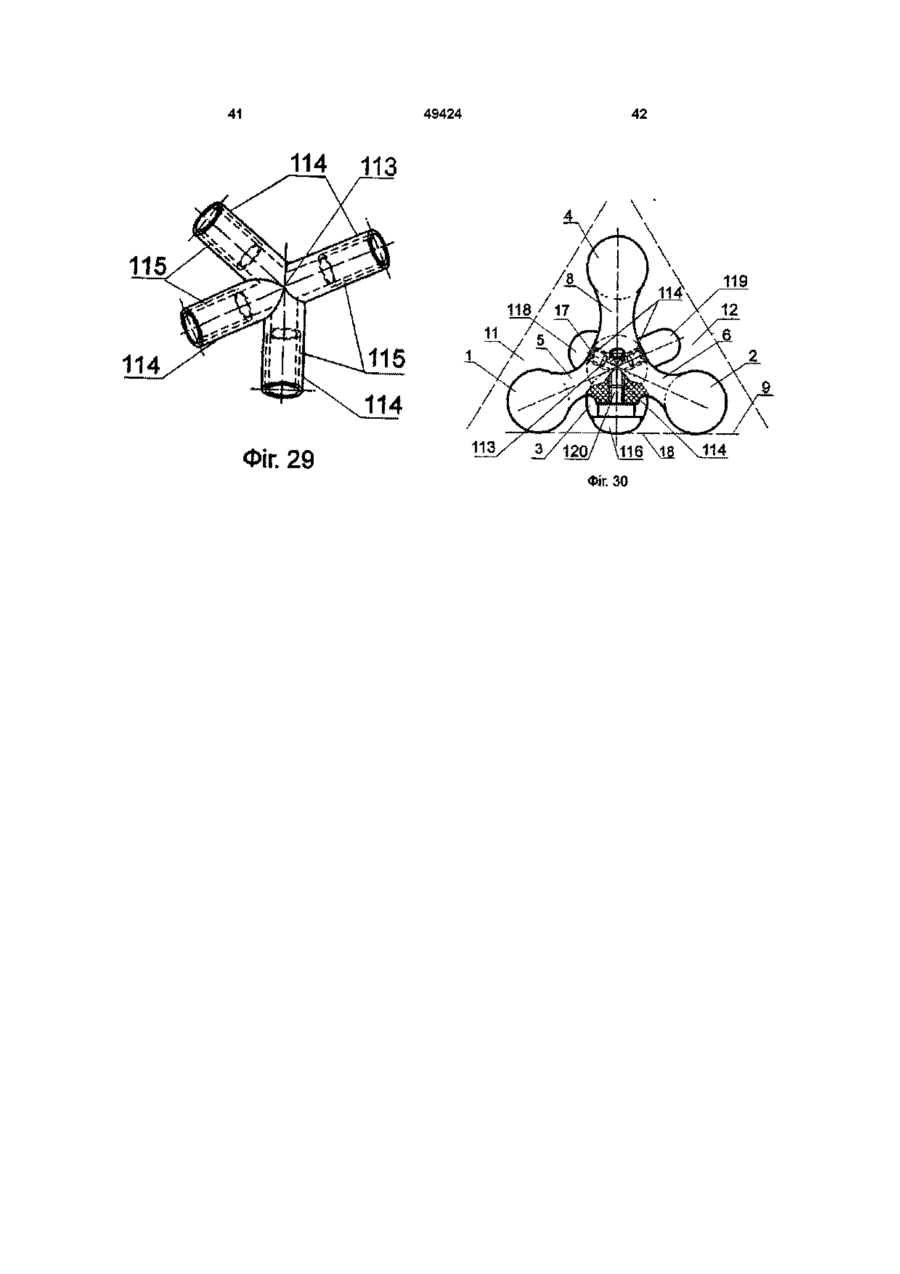

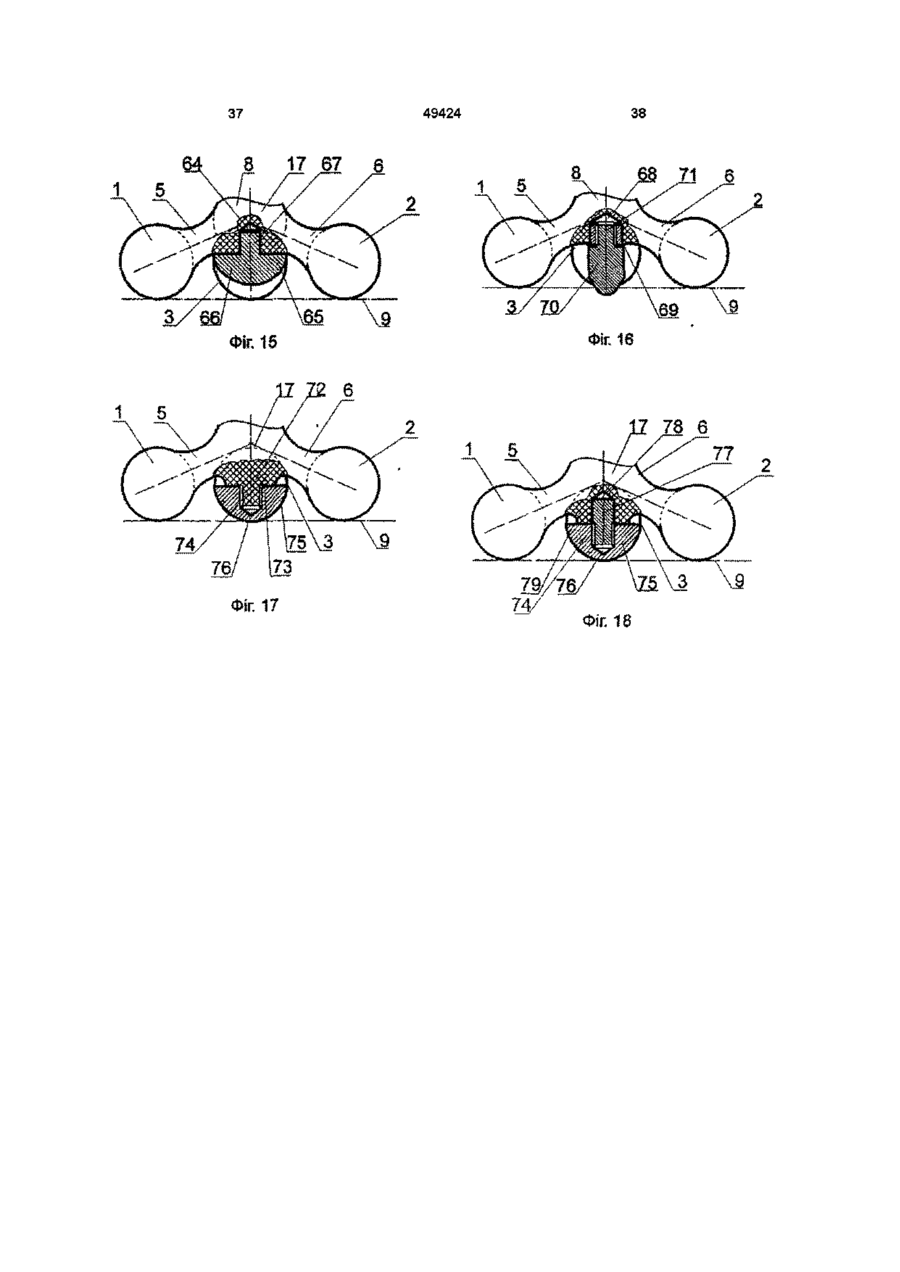

1 Масажер, що містить чотири масажні елементи у вигляді масажних головок з криволінійними опуклими контактуючими з масажованою зоною поверхнями, розміщені на кінцях чотирьох з'єднаних протилежними головкам кінцями довгастих тримачів, причому тримачі з головками розташовані з утворенням чотирьох робочих площин масажера, кожна з яких є дотичною до кінцевих поверхонь трьох головок і перетинається з іншими робочими поверхнями з утворенням уявної чотиригранної піраміди, усередині кожного з тригранних кутів якої поблизу її вершини розташована одна з масажних головок, а всередині піраміди на віддаленні від кожної з робочих площин місце з'єднання тримачів, який відрізняється тим, що містить щонайменш один додатковий масажний елемент з криволінійною опуклою контактуючою з масажованою зоною поверхнею, який перпендикулярний одній з робочих площин масажера і виконаний у вигляді виступу в МІСЦІ з'єднання тримачів масажних головок або нерознімно чи рознімно закріплений у ньому, а його контактуюча з масажованою зоною поверхня розташована з дотиком до робочої площини масажера або зі зміщенням від неї в напрямку від або до місця з'єднання тримачів 2 Масажер за п 1, який відрізняється тим, що в МІСЦІ з'єднання тримачів виконаний щонайменш один отвір, перпендикулярний одній з робочих площин масажера, а додатковий масажний елемент або кожен з них складений з робочого наконечника з контактуючою з масажованою зоною поверхнею та з хвостовика, яким він закріплений в отворі в МІСЦІ з'єднання тримачів 3 Масажер за п 2, який відрізняється тим, що хвостовик додаткового масажного елемента та отвір у МІСЦІ з'єднання тримачів виконані нарізними, а хвостовик додаткового масажного елемента вгвинчений в отвір в МІСЦІ з'єднання тримачів 4 Масажер за п 3, який відрізняється тим, що в отвір у МІСЦІ з'єднання тримачів запресована металічна гайка або втулка із внутрішньою різзю, в яку вгвинчений нарізний хвостовик додаткового масажного елемента 5 Масажер за п 1, який відрізняється тим, що усередину місця з'єднання тримачів закладений з'єднувальний елемент, складений з двох, трьох або чотирьох з'єднаних кінцями металічних трубок з розташуванням кожної з них перпендикулярно одній з робочих площин масажера, а кожен з додаткових масажних елементів складений з робочого наконечника з контактуючою з масажованою зоною поверхнею та хвостовика, яким він закріплений в отворі відповідної трубки 6 Масажер за п 5, який відрізняється тим, що кожна з трубок з'єднувального елемента виконана із внутрішньою, а хвостовик кожного додаткового масажного елемента - із зовнішньою різзю, причому кожен додатковий масажний елемент вгвинчений хвостовиком в отвір у ВІДПОВІДНІЙ трубці 7 Масажер за п 1, який відрізняється тим, що в МІСЦІ з'єднання тримачів виконаний щонайменш один хвостовик, перпендикулярний одній з робочих площин масажера, а додатковий масажний елемент або кожен з них виконаний з глухим отвором, яким він закріплений на хвостовику в МІСЦІ з'єднання тримачів 8 Масажер за п 7, який відрізняється тим, що хвостовик в МІСЦІ з'єднання тримачів та отвір у додатковому масажному елементі виконані нарізними, а додатковий масажний елемент нагвинчений своїм отвором на хвостовик в МІСЦІ з'єднання тримачів 9 Масажер за п 8, який відрізняється тим, що в отвір в додатковому масажному елементі запресована металічна гайка або втулка із внутрішньою різзю, якою додатковий масажний елемент нагвинчений на нарізний хвостовик в МІСЦІ з'єднання тримачів 10 Масажер за будь-яким з пп 1-9, який відрізняється тим, що додатковий масажний елемент або кожен з них, або його робочий наконечник виконаний у вигляді сферичного сегмента та/або циліндра чи конуса із закругленим кінцем 11 Масажер за будь-яким з пп 1-10, який відрізняється тим, що щонайменш частина додаткового масажного елемента з контактуючою з масажованою зоною поверхнею або декількох з них виконана з металу або сплаву з корисною біологічною активністю 49424 12 Масажер за п 11, який відрізняється тим, що на контактуючу з масажованою зоною поверхню додаткового масажного елемента або декількох з них нанесене одношарове або багатошарове покриття з іншого, ніж масажний елемент, матеріалу з корисною біологічною активністю 13 Масажер за п 12, який відрізняється тим, що контактуюча з масажованою зоною поверхня додаткового масажного елемента оголена з шарів покриття на и вершині з виходом назовні кожного з шарів покриття 14 Масажер за п 12, який відрізняється тим, що покриття нанесене на вершину контактуючої з масажованою зоною поверхні додаткового масажного елемента 15 Масажер за будь-яким з пп 1-10, який відрізняється тим, що щонайменш частина додаткового масажного елемента з контактуючою з масажованою зоною поверхнею або декількох з них виконана з деревини 16 Масажер за будь-яким з пп 1-10, який відрізняється тим, що щонайменш частина додаткового масажного елемента з контактуючою з масажованою зоною поверхнею або декількох з них виконана з природного матеріалу з корисною біологічною активністю 17 Масажер за будь-яким з пп 1-10, який відрізняється тим, що щонайменш частина додаткового масажного елемента з контактуючою з масажованою зоною поверхнею або декількох з них виконана у вигляді постійного магніту 18 Масажер за будь-яким з пп 11, 15-17, який відрізняється тим, що додатковий масажний елемент або декілька з них складені з виготовленого з металу або пластмаси тримача та закріпленої в ньому вставки з деревини, або з металу чи сплаву, або з природного матеріалу з корисною біологічною активністю в обробленому або необробленому стані, або у вигляді постійного магніту 19 Масажер за п 18, який відрізняється тим, що вставка виконана з отвором, через який пропущений гвинт, вгвинчений в нарізний отвір утримачі 20 Масажер за будь-яким з пп 1-19, який відрізняється тим, що щонайменш в одній робочій площині масажера встановлені чотири перпендикулярні цій робочій площині додаткові масажні елементи з криволінійними опуклими контактуючими з масажованою зоною поверхнями, причому один з них закріплений в МІСЦІ з'єднання тримачів, а три виконані у вигляді виступів на трьох масажних головках або нерознімно чи рознімно закріплені на них 21 Масажер за будь-яким з пп 1-20, який відрізняється тим, що одна частина додаткових масажних елементів виконана в МІСЦІ з'єднання тримачів та/або на масажних головках або нерознімно закріплена там, а інша - рознімно з'єднана з масажними головками та/або місцем з'єднання тримачів Винахід стосується масажерів з декількома масажними головками й може бути використаний для проведення фізіотерапевтичних процедур у медичних, спортивних та реабілітаційних закладах, а також у домашніх умовах Відомий масажер з двома сферичними масажними головками різних діаметрів та довгастим тримачем з відігнутим під кутом 60 - 120° відрізком, причому одна з головок розміщена на КІНЦІ тримача, а друга - на КІНЦІ ЙОГО відігнутого відрізка (патент РФ № 2040239, М кл А61Н 15/00, 1995 р) Цей масажер обумовлює малий діапазон масажних режимів, оскільки передбачає лише використання одної чи другої головки поодинці Крім того, одною головкою можна обробити лише невелику площу масажованої зони пацієнта, тому масаж усієї зони потребує значного часу, якщо вона має велику площу Відомий також масажер з чотирма сферичними масажними головками трьох різних діаметрів та довгастим корпусом, причому перша головка закріплена на одному КІНЦІ корпусу, друга та третя головки однакового діаметра - на двох паралельних ВІСІ корпусу тримачах на другому КІНЦІ корпусу та четверта - на перпендикулярному ВІСІ корпусу тримачу (патент РФ № 2042347, М кл А61Н Г5/00, 1995 р) Цей масажер забезпечує значно більший діапазон масажних режимів, оскільки забезпечує як використання чотирьох головок поодинці, так і спільне використання першої та четвертої головок або другої та третьої Можливість спільного використання пар головок, крім того, дозволяє охопити головками більшу площу масажованої зони тіла пацієнта й тим самим скорочує тривалість масажу цієї зони Проте діапазон масажних режимів обмежений можливістю використання головок поодинці та спільного використання лише двох головок Крім того, спільне використання лише двох головок обумовлює значну тривалість масажу зони тіла пацієнта, яка має велику площу Відомий також масажер у вигляді трьох сферичних масажних головок з різними діаметрами, розміщених на кінцях трьох довгастих тримачів, розташованих під кутами 120° ± 20° один до одного в одній площині та з'єднаних між собою протилежними головкам кінцями (патент РФ № 2063739, М кл А61Н15/00, 1996р) У вказаному масажері поверхні трьох головок, контактуючі з масажованою зоною тіла пацієнта, утворюють робочу площину, дотичну до цих поверхонь Таким чином, масажер забезпечує поряд з використанням трьох головок поодинці (які можуть бути виконані з різними діаметрами) та спільним використанням двох масажних головок також спільне використання трьох головок при контакті масажера з масажованою зоною тіла пацієнта робочою площиною, утвореною поверхнями всіх трьох 49424 масажних головок, щозабезпечує ще один масажний прийом, який якісно ВІДМІННИЙ від режимів парного та поодиничного використання головок і, крім того, дозволяє обробляти за один прохід масажера більшу площу масажованої зони тіла пацієнта й тим самим скоротити тривалість масажу та зменшити стомлюваність масажиста Однак наявність у масажері лише трьох головок та утворення головками лише однієї робочої площини обумовлює можливість об'єднання в одному масажері лише трьох форм виконання головок та обмежує КІЛЬКІСТЬ комбінацій головок лише їх використанням поодинці (три комбінації), спільним використанням двох з трьох головок з паралельним переміщенням кожної з трьох пар головок (три комбінації) та переміщенням кожної з трьох пар головок одна у слід за другої ( три комбінації), а також спільним використанням всіх трьох головок (одна комбінація), що, у свою чергу, обмежує діапазон масажних режимів Найближчим за сукупністю ознак та досяганим результатом до винаходу є масажер з чотирма масажними елементами у вигляді сферичних масажних головок, розміщених на кінцях чотирьох з'єднаних протилежними головкам кінцями довгастих тримачів, розташованих з утворенням чотирьох робочих площин масажера, кожна з яких є дотичною до кінцевих поверхонь трьох головок і перетинається з іншими робочими поверхнями 2 утворенням уявної чотиригранної піраміди, усередині кожного з тригранних кутів якої поблизу и вершини розташована одна з масажних головок, а всередині піраміди на віддаленні від кожної з робочих площин - місце з'єднання тримачів, причому щонайменш одна з головок виконана з ВІДМІННИМ ВІД інших діаметром (патент США на промисловий зразок № 377100, кл D24 -211, 1996 р ) Кожна з чотирьох головок розташована усередині тригранного кута при одній з чотирьох вершин уявної піраміди й тому трьома окремими ділянками своєї поверхні належить до трьох робочих площин, які є гранями уявної піраміди, отже при виконанні всіх масажних головок з різними діаметрами кожна з робочих площин відрізняється від інших комбінацією головок за їх розмірами Крім того, це дає шість різних комбінацій для парного використання головок і чотири різних за діаметрами головки для використаннях-поодинці При цьому як при використанні головок поодинці, так і при спільному використанні двох або трьох головок різні розміри головок забезпечують різні параметри їх впливу на тканину масажованої зони (тобто величин тиску головками на тканину, форм і розмірів поверхонь контакту тканини з головками, оскільки вказані параметри є функціями не тільки зусиль на масажер, але й форм і розмірів головок), що обумовлює різні реакції тканини на дію різних головок, зокрема різні форми та величини деформацій тканини у місцях и контакту з головками та різні величини напружень у тканині, тобто різні масажні режими Таким чином, на відміну від попереднього аналога масажер-прототип є придатним для здійснення більшої КІЛЬКОСТІ масажних методів, оскільки обумовлює значно, більший діапазон масажних режимів Проте в масажері-прототипі можливі СПІЛЬНІ ДІЇ лише трьох масажних елементів (масажних головок), що виключає можливість режимів зі спільною дією чотирьох масажних елементів, що обумовлює обмеженість діапазону здійснюваних цим масажером масажних методів і режимів В основу винаходу поставлена задача вдосконалення масажера шляхом оснащення його щонайменш одним закріпленим в МІСЦІ з'єднання тримачів додатковим масажним елементом, що забезпечує можливість здійснення масажних режимів зі спільною дією чотирьох масажних елементів та, як наслідок, розширює діапазон здійснюваних масажером масажних методів і режимів Поставлена задача вирішується тим, що в масажері з чотирма масажними елементами у вигляді масажних головок з криволінійними опуклими контактуючими з масажованою зоною поверхнями, розміщених на кінцях чотирьох з'єднаних протилежними головкам кінцями довгастих тримачів, причому тримачі з головками розташовані з утворенням чотирьох робочих площин масажера, кожна з яких є дотичною до кінцевих поверхонь трьох головок і перетинається з іншими робочими поверхнями з утворенням уявної чотиригранної піраміди, усередині кожного з тригранних кутів якої поблизу и вершини розташована одна з масажних головок, а всередині піраміди на віддаленні від кожної з робочих площин - місце з'єднання тримачів, згідно з винаходом, масажер оснащений щонайменш одним перпендикулярним одній з робочих площин масажера додатковим масажним елементом з контактуючою з масажованою зоною поверхнею, виконаним у вигляді виступу в МІСЦІ з'єднання тримачів масажних головок або нерознімно чи рознімно закріпленим у ньому, а його контактуюча з масажованою зоною поверхня розташована з дотиком до робочої площини масажера, або зі зміщенням від неї в напрямку від або до х місця з'єднання тримачів Оснащення масажера щонайменш одним вищевказаним додатковим масажним елементом забезпечує можливість спільного використання чотирьох масажних елементів щонайменш в одній робочій площині масажера Це забезпечує щонайменш один принципово інший масажний режим, при цьому наявність додаткового масажного елемента, контактуюча з масажованою зоною поверхня якого, тобто його кінцева поверхня, розташована з дотиком до робочої площини, тобто на одному рівні з кінцевими поверхнями трьох масажних головок, до яких ця робоча площина дотикається, забезпечує масажний режим, при якому цей додатковий масажний елемент діє аналогічно трьом спільно використовуваним з ним масажним головкам, тобто це рівнозначне наявності в одній робочій площині чотирьох масажних елементів, що дає масажний режим, особливо корисний для відносно плоских масажованих зон Розташування кінцевої площини додаткового масажного елемента зі зміщенням у напрямку до місця з'єднання тримачів дає інший режим, при котрому у процес, і масажу більш-менш плоских зон три масажних головки заглиблюються у тканину масажованої 49424 зони, а додатковий масажний елемент лише дотикається її або заглиблюється в тканину менш, ніж масажні головки, а при масажі округлих частин тіла пацієнтів або користувачів всі чотири масажних елемента діють приблизно однаково Розташування кінцевої поверхні додаткового масажного елемента з виступанням за робочу площину масажера дає інший масажний режим, при котрому додатковий масажний елемент заглиблюється у тканину масажованої зони, а три масажні головки можуть лише дотикатись масажованої зони або злегка заглиблюватися в и При цьому розташування трьох масажних елементів по вершинах трикутника та одного в центрі відповідає природній формі нейронів і тому створює енергетичне поле, яке відбиває природне енергетичне поле клітин і ділянок людського тіла, що сприятливо впливає на пацієнтів або користувачів Усе це робить масажер придатним для здійснення масажних методів, які передбачають режими зі спільною дією чотирьох масажних головок, що розширює діапазон здійснюваних масажером масажних методів і режимів Виконання додаткового масажного елемента у вигляді виступу є найпростішим з точки зору технологи виготовлення масажера, а закріплення додаткового масажного елемента в МІСЦІ з'єднання тримачів масажних головок забезпечує можливість виготовлення додаткового масажного елемента з іншого, ніж масажер матеріалу Рознімне закріплення масажного елемента на масажері ускладнює технологію виготовлення масажера та його використання, але забезпечує можливість його оснащення комплектом змінних додаткових масажних елементів, різних за формою, розмірами, матеріалами або корисною біологічною активністю, та в залежності від потрібного масажного режиму можливість встановлення на головку того чи іншого масажного елемента з цього комплекту Це забезпечує багато можливих комбінацій масажних елементів для спільної їх дії та, як наслідок, багато можливих масажних методів і режимів Нерознімне закріплення додаткових масажних елементів на масажері забезпечує просте виготовлення масажера та надійне й просте його використання, але виключає можливість заміни одних додаткових масажних елементів на ІНШІ З ВІДМІННИМИ за фор мою, розмірами, матеріалами та корисною біологічною активністю, що обмежує діапазон можливих масажних методів і режимів Наявність одного додаткового масажного елемента обумовлює найпростішу конструкцію та виготовлення масажера, а також зручність захоплювання масажера користувачем, але обумовлює необхідність частих замін додаткових масажних елементів при використанні масажних методів з широким діапазоном масажних режимів і при масажі декількох зон тіла Наявність декількох додаткових масажних елементів дозволяє заздалегідь встановити потрібні додаткові масажні елементи й тим знизити КІЛЬКІСТЬ їх замін, але робить менш зручним використання масажера, оскільки додаткові масажні елементи виступають у місцях розташування пальців користувача при захоплюванні масажера Слід зазначити, що винахід може бути здійснений з досягненням вказаного в задачі технічного результату як при виконанні масажера симетричним, тобто з однаковими кутами між тримачами масажних головок, дорівнюючих 120°, так і при виконанні його несиметричним, тобто при різних кутах між тримачами масажних головок, як при виконанні контактуючих з масажованою зоною поверхонь масажних головок та додаткових масажних елементів сферичними, так і при виконанні їх овальними або еліпсоїдними Доцільно виконувати в МІСЦІ з'єднання тримачів щонайменш один отвір, перпендикулярний одній з робочих площин масажера, а додатковий масажний елемент або кожен з них складати з робочого наконечника з контактуючою з масажованою зоною поверхнею та з хвостовика, яким його можна закріплювати в отворі в МІСЦІ з'єднання тримачів При однакових формі та розмірах хвостовиків додаткових масажних елементів їх робочі наконечники можуть мати різні форми та розміри, що дозволяє виконувати отвори в МІСЦІ з'єднання тримачів з малим діаметром і тим самим у найменшому ступеню послабляти це місце, а робочі наконечники виконувати з великою поверхнею контакту з масажованою зоною, аж до розмірів поверхні контакту масажної головки Таке виконання додаткових масажних елементів забезпечує відносно просте й зручне їх під'єднання до масажеру, але при наявності декількох додаткових масажних елементів декілька отворів можуть значно послаблювати місце з'єднання тримачів масажних головок Хвостовик додаткового масажного елемента та отвір у МІСЦІ з'єднання тримачів можуть бути виконані нарізними, а хвостовик додаткового масажного елемента вгвинчений в отвір в МІСЦІ з'єднання тримачів Таке закріплення додаткових масажних елементів на масажері є надійним і зручним, але потребує виконання різі на хвостовиках масажних елементів та в отворах в МІСЦІ з'єднання тримачів Крім того, при виконанні масажера з пластмаси різь в отворі головки може бути недостатньо стійкою При цьому в отвір у МІСЦІ з'єднання тримачів може бути запресована металічна гайка або втулка зі внутрішньою різзю, в яку вгвинчений нарізний хвостовик додаткового масажного елемента Таке закріплення масажних елементів у МІСЦІ з'єднання тримачів забезпечує стійку різь в отворах, але в більшому ступеню послаблює місце з'єднання тримачів при декількох отворах у ньому Усередину місця з'єднання тримачів може бути закладений з'єднувальний елемент, складений з двох, трьох або чотирьох з'єднаних кінцями металічних трубок із внутрішньою різзю з розташуванням кожної з них перпендикулярно одній з робочих площин масажера, а кожен з додаткових масажних елементів може бути складений з робочого наконечника та хвостовика, яким він закріплений в отворі відповідної трубки Це дозволяє закріпляти декілька додаткових масажних елементів без послаблення місця з'єднання тримачів, оскільки матеріал цього місця охоплює з'єднувальний елемент зі зчепленням з усією його поверхнею, але ускладнює конструкцію та виготовлення масажера 49424 При цьому кожна з трубок з'єднувального елемента може бути виконана зі внутрішньою, а хвостовик кожного додаткового масажного елемента - із зовнішньою різзю, а кожен додатковий масажний елемент вгвинчений хвостовиком в отвір відповідної трубки Доцільно виконувати в МІСЦІ з'єднання тримачів щонайменш один хвостовик, перпендикулярний одній з робочих площин масажера, а додатковий масажний елемент або кожен з них - з глухим отвором і закріплювати його цим отвором на хвостовику в МІСЦІ з'єднання тримачів При однакових формі та розмірах хвостовиків у МІСЦІ з'єднання тримачів та отворів у додаткових масажних елементах останні можуть мати різні форми та розміри, що дозволяє виконувати отвори в додаткових масажних елементах з відносно малим діаметром і тим самим у найменшому ступеню послабляти їх, а додаткові масажні елементи - з великою поверхнею контакту з масажованою зоною Таке закріплення додаткових масажних елементів на масажері виключає послаблення місця з'єднання тримачів, але складніше у виготовленні Хвостовик в МІСЦІ з'єднання тримачів та отвір у додатковому масажному елементі можуть бути виконані нарізними, а додатковий масажний елемент може бути нагвинчений на хвостовик в МІСЦІ з'єднання тримачів Таке закріплення масажного елемента на масажері ускладнює технологію виготовлення масажера та його використання, але забезпечує можливість встановлення на масажер різних додаткових масажних елементів При цьому в отвір в додатковому масажному елементі може бути запресована металічна гайка або втулка із внутрішньою різзю, якою додатковий масажний елемент нагвинчений на нарізний хвостовик в МІСЦІ з'єднання тримачів Таке під'єднання масажних елементів до масажера забезпечує міцну різь в отворах додаткових масажних елементів Додатковий масажний елемент або його робочий наконечник може бути виконаний у вигляді сферичного сегмента та/або циліндра чи конуса із закругленим кінцем Кожна зі вказаних форм виконання додаткового масажного елемента або його наконечника забезпечує ВІДМІННИЙ ВІД ІНШИХ ВПЛИВ на масажовану зону, наприклад, циліндричний додатковий масажний елемент, тобто масажний елемент з робочим наконечником у вигляді циліндра із закругленим кінцем, утворює заглиблення до масажованої зони з найбільш крутими боками, а сферичний (тобто масажний елемент з робочим наконечником у вигляді сферичного сегмента) - з найбільш пологими, що обумовлює різні форми та величини деформацій тканини масажованої зони та напружень у ній Щонайменш частина додаткового масажного елемента з контактуючою з масажованою зоною поверхнею або декількох з них може бути виконана з металу або сплаву з корисною біологічною активністю, що забезпечує його особливий вплив на організм пацієнта, обумовлений характерною біологічною активністю цього металу або сплаву, а також його втирання в шкіру На контактуючу з масажованою зоною поверхню додаткового масажного елемента може бути 10 нанесене одношарове або багатошарове покриття з іншого, ніж масажний елемент, матеріалу з корисною біологічною активністю, що забезпечує переніс мікроелементів як із шарів покриття, так і з основи масажного елемента за рахунок дифузії При цьому контактуюча з масажованою зоною поверхня додаткового масажного елемента може бути оголена з шарів покриття на її вершині з виходом назовні кожного з v шарів покриття Оскільки основа додаткового масажного елемента та шари покриття виконані з матеріалів з різними електрохімічними потенціалами, то в ТІЛІ пацієнта виникають гальванічні мікроструми між основою та кожним з шарів покриття, а також між окремими шарами Це відбувається за рахунок того, що основа та шари покриття виконують функції електродів, а рідина в епідермі пацієнта - функцію електроліті Наявність вказаних гальванічних мікрострумів обумовлює електричний вплив додаткового масажного елемента на масажовану зону тіла пацієнта та інтенсифікує переніс до тіла пацієнта мікроелементів з основи додаткового масажного елемента та шарів покриття Крім того, для основи додаткового масажного елемента можна використовувати відносно недорогі, тверді та МІЦНІ матеріали, наприклад, сталь, мідь, латунь, а для покрить - м'які, та/або дорогі, та/або рідкісні матеріали, наприклад, олово, золото, срібло, платину Покриття може бути нанесене на вершину контактуючої з масажованою зоною поверхні додаткового масажного елемента, що дає велику економію дорогих та/або рідкісних матеріалів Щонайменш частина додаткового масажного елемента з контактуючою з масажованою зоною поверхнею або декількох з них може бути виконана з деревини Деревина є тропним, тобто спорідненим тканинам людини матеріалом, тому дія додаткового масажного елемента з деревини справляє особливо корисний масажний ефект Щонайменш частина додаткового масажного елемента з контактуючою з масажованою зоною поверхнею або декількох з них може бути виконана з природних тіл з корисною біологічною активністю, наприклад, з бурштину, мінералів, коштовних або напівкоштовних камені Кожен вид природних тіл має свою структуру та властивості, зокрема слабкі випромінювання, а також свою позитивну енергетику, що особливим чином впливає на організм пацієнта Крім того, масаж природними тілами забезпечує переніс до тіла пацієнта корисних мікроелементів Щонайменш частина додаткового масажного елемента з контактуючою з масажованою зоною поверхнею або декількох з них може бути виконана у вигляді постійного магніту, що забезпечує поряд з механічним також і магнітний вплив на масажовану зону Доцільно виконувати додатковий масажний елемент або декілька з них складеними з виготовленого з металу або пластмаси тримача та закріпленої в ньому вставки з деревини, або з металу чи сплаву, або з природного тіла з корисною біологічною активністю в обробленому або необробленому стані, або у вигляді постійного магніту Це забезпечує можливість використання додаткових 11 масажних елементів із неміцних, м яких та трудно v оброблюваних матеріалів, а також економію коштовних та рідкісних матеріалів При цьому вставка може бути виконана з отвором, через який пропущений гвинт, вгвинчений в нарізний отвір у днищі тримача (Це підвищує надійність закріплення вставки в тримачу та, крім того, забезпечує додатковий гальванічний та мікроелементний вплив головки гвинта, якщо він виконаний з металу та ще з покриттям, особливо з коштовного або рідкісного матеріалу Доцільно встановлювати щонайменш в одній робочій площині масажера чотири перпендикулярні цій робочій площині додаткові масажні елементи з криволінійними опуклими контактуючими з масажованою зоною поверхнями, причому один з них закріпляти в МІСЦІ з'єднання тримачів, а три виконувати у вигляді виступів на трьох масажних головках або нерознімно чи рознімно закріпляти на них Це забезпечує спільну дію на масажвану зону чотирьох масажних елементів з ВІДМІННИМИ ВІД масажних головок формою, розмірами або іншими параметрами, що дає додаткові масажні режими При цьому рознімне закріплення додаткових масажних елементів на масажних головках і в МІСЦІ з'єднання тримачів дозволяє оснащувати масажер комплектом змінних додаткових масажних елементів, різних за формою, розмірами, матеріалами або корисною біологічною активністю, та в залежності від потрібного масажного режиму встановлювати на масажні головки та в місце з'єднання тримачів одні чи ІНШІ масажні елементи з цього комплекту, які діють в одній робочій площині масажера Це дає багато можливих комбінацій масажних елементів та, як наслідок, багато можливих масажних методів і режимів при спільному використанні чотирьох масажних елементів При цьому одна частина додаткових масажних елементів може бути виконана в МІСЦІ з'єднання тримачів і на масажних головках або нерознімно закріплена там, а інша - рознімно з'єднана з масажними головками та місцем з'єднання тримачів Постійна наявність одних, найчастіше уживаних додаткових масажних елементів (які, наприклад, передбачені кожним з масажних методів або використовуються для масажу декількох зон тіл пацієнтів), в МІСЦІ з'єднання тримачів і на масажних головках забезпечує здійснення найчастіше використовуваних масажних режимів і тим самим зменшує КІЛЬКІСТЬ замін масажних елементів у порівнянні з рознімним закріпленням їх всіх, а рознімне закріплення інших, менш уживаних масажних елементів в МІСЦІ з'єднання тримачів і на масажних головках забезпечує решту потрібних, менш використовуваних масажних режимів Суть винаходу пояснюється кресленнями, де на фіг 1 зображений масажер з одним v перпендикулярним робочій площині нарізним отвором для рознімного закріплення додаткового масажного елемента, вид зверху по ВІСІ тримача масажної головки, на фіг 2 - те ж, вид спереду, на фіг 3 масажер зі сферичним додатковим масажним елементом, перпендикулярним робочій площині масажера, вид спереду в напрямку, паралельному вказаній площині, з виривом у МІСЦІ закріплення 49424 12 додаткового масажного елемента, на фіг 4 - масажер з іншим сферичним додатковим масажним елементом, перпендикулярним тієї же робочій площині масажера, вид спереду в напрямку, паралельному вказаній площині, з виривом у МІСЦІ закріплення додаткового масажного елемента, на фіг 5 - додатковий масажний елемент з циліндричним робочим наконечником і нарізним хвостовиком, вид збоку, на фіг 6 - додатковий масажний елемент з конічним робочим наконечником і нарізним хвостовиком, вид збоку, на фіг 7 - додатковий масажний елемент зі східчастим конічним робочим наконечником і нарізним хвостовиком, вид збоку, на фіг 8 -додатковий масажний елемент зі сферичним робочим наконечником з виступами на контактуючій з масажованою зоною поверхнею і нарізним хвостовиком, вид збоку, на фіг 9 - масажер зі сферичним додатковим масажним елементом, перпендикулярним робочій площині масажера з дотиканням його кінцевої поверхні до цієї площини, вид спереду в напрямку, паралельному вказаній площині, з виривом у МІСЦІ закріплення додаткового масажного елемента, на фіг 10 - масажер зі сферичним додатковим масажним елементом, перпендикулярним робочій площині масажера з розташуванням кінцевої поверхні між цією площиною та місцем з'єднання тримачів, вид спереду в напрямку, паралельному вказаній площині, на фіг 11 - масажер зі сферичним додатковим масажним елементом, перпендикулярним робочій площині масажера з виступаючою за робочу площину масажера кінцевою поверхнею, вид спереду в напрямку, паралельному вказаній площині, з виривом у МІСЦІ закріплення додаткового масажного елемента, на фіг 12 - схема дії на масажовану зону сферичного додаткового масажного елемента, вид збоку в розрізі, на фіг 13 - схема дії на масажовану зону конічного додаткового масажного елемента, вид збоку в розрізі, на фіг 14 - схема дії на масажовану зону циліндричного додаткового масажного елемента, вид збоку в розрізі, на фіг 15 - масажер з гладким отвором для закріплення додаткового масажного елемента та зі сферичним додатковим масажним елементом з гладким хвостовиком, перпендикулярним робочій площині масажера, вид спереду в напрямку, паралельному вказаній площині, з виривом у МІСЦІ закріплення додаткового масажного елемента,, на фіг 16 - масажер із запресованою в отвір для додаткового масажного елемента гайкою із внутрішньою різзю та з додатковим масажним елементом, нарізний хвостовик якого загвинчений у цю гайку, вид спереду в напрямку, паралельномуу робочій площині масажера, з виривом у МІСЦІ закріплення додаткового масажного елемента, на фіг 17 - масажер з нарізним хвостовиком у МІСЦІ з'єднання тримачів та з додатковим масажним елементом, нагвинченим своїм нарізним отвором на цей хвостовик, вид спереду в напрямку, паралельному робочій площині масажера, з виривом у МІСЦІ закріплення додаткового масажного елемента, на фіг 18 - масажер із запресованим у МІСЦІ з'єднання тримачів металічним нарізним хвостовиком і додатковим масажним елементом, нагвинченим своїм нарізним отвором на цей хвостовик, вид спереду в на 13 прямку, паралельному робочій площині масажера, з виривом у МІСЦІ закріплення додаткового масажного елемента, на фіг 19 - масажер з нарізним хвостовиком у МІСЦІ з'єднання тримачів та з додатковим масажним елементом із запресованою до його отвору металічною гайкою, якою цей елемент нагвинчений на вказаний нарізний хвостовик, вид спереду в напрямку, паралельному робочій площині масажера, з виривом у МІСЦІ закріплення додаткового масажного елемента, на фіг 20 - додатковий масажний елемент з двошаровим покриттям на контактуючій з масажованою зоною поверхні, вид збоку в розрізі, на фіг 21 - додатковий масажний елемент з тришаровим покриттям на контактуючій з масажованою зоною поверхні з оголенням кожного шару на вершині цієї поверхні, вид збоку, на фіг 22 - додатковий масажний елемент з одношаровим покриттям на вершині контактуючої з масажованою зоною поверхні, вид збоку в розрізі, на фіг 23 -додатковий масажний елемент у вигляді тримача із запресованою в ньому вставкою з деревини, вид збоку в розрізі, на фіг 24 - додатковий масажний елемент у вигляді тримача із запресованою в ньому вставкою у вигляді постійного магніту, вид збоку в розрізі, на фіг 25 - додатковий масажний елемент у вигляді тримача із запресованою в ньому вставкою з природного тіла з корисною біологічною активністю, вид збоку в розрізі, на фіг 26 - додатковий масажний елемент у вигляді тримача із запресованою в ньому вставкою з природного тіла з корисною біологічною активністю, додатково закріпленою гвинтом, вид збоку в розрізі, на фіг 27 - додатковий масажний елемент у вигляді тримача із встановленою в ньому з можливістю обертання вставкою у вигляді постійного магніту, вид збоку в розрізі, на фіг 28 - масажер з чотирма додатковими масажними елементами, перпендикулярними одній робочій площині, вид спереду в напрямку, паралельному цій площині, з виривами у місцях закріплення додаткових масажних елементів, на фіг 29 -з'єднувальний елемент з чотирма з'єднаними кінцями трубками, аксонометрія, на фіг ЗО - масажер з чотирма закріпленими в МІСЦІ з'єднання тримачів додатковими масажними елементами, перпендикулярними чотирьом робочим площинам і закріпленими в з'єднувальному елементі з чотирьох трубок, вид спереду в напрямку, паралельному одній х з робочих площин масажера, з виривом у МІСЦІ закріплення додаткового масажного елемента, на фіг 31 - те ж, вид спереду в напрямку, паралельному другій робочій площині масажера, з виривом у МІСЦІ закріплення додаткового масажного елемента, на фіг 32 - масажер з чотирма додатковими масажними елементами, перпендикулярними чотирьом робочим площинам і закріпленими на хвостовиках в МІСЦІ з'єднання тримачів, вид в напрямку, паралельному одній з робочих площин масажера, з виривами у місцях закріплення додаткових масажних елементів, на фіг 33 - те ж, вид в напрямку, паралельному ІНШІЙ робочій площині масажера, з виривами у місцях закріплення додаткових масажних елементів, на фіг 34 - масажер з двома додатковими масажними елементами, закріпленими в з'єднувальному елементі, складеному з двох перпендикулярних двом 49424 14 робочим площинам масажера трубок, вид в напрямку, паралельному робочій площині масажера, з виривом у МІСЦІ закріплення додаткового масажного елемента, на фіг 35 - масажер з чотирма додатковими масажними елементами у вигляді виступів у МІСЦІ з'єднання тримачів, перпендикулярними чотирьом робочим площинам масажера, вид в напрямку, паралельному одній з робочих площин масажера, на фіг 36 - те ж, вид спереду в напрямку, паралельному другій робочій площині масажера, на фіг 37 - масажер з перпендикулярними трьом робочим площинам масажера додатковими масажними елементами в МІСЦІ з'єднання тримачів і на масажних головках, вид в напрямку, паралельному одній з робочих площин масажера, на фіг 38 -те ж вид в напрямку, паралельному ІНШІЙ робочій площині масажера, на фіг 39 - масажер з перпендикулярними одній з робочих площин масажера додатковими масажними елементами в МІСЦІ з'єднання тримачів і на трьох масажних головках, вид в напрямку, паралельному вказаній площині, з виривами у місцях закріплення додаткових масажних елементів, на фіг 40 - одна з масажних головок з додатковим масажним елементом, вид в напрямку, паралельному тієї же, що й на фіг 39 робочій площині масажера, з виривом у МІСЦІ закріплення додаткового масажного елемента Масажер (фіг 1, 2) виконаний з чотирма масажними головками 1, 2, 3, 4, розміщеними на кінцях чотирьох довгастих тримачів 5, 6, 7, 8, з'єднаних протилежними головкам 1, 2, 3, 4 кінцями, причому тримачі 5, 6, 7, 8 з головками 1 2, 3, 4 розташовані з утворенням чотирьох робочих площин 9 10, 11, 12 масажера, кожна з яких є дотичною до поверхонь трьох головок і перетинається з Іншими робочими поверхнями з утворенням уявної чотиригранної піраміди, усередині кожного з тригранних кутів якої поблизу кожної з и вершин 13, 14, 15, 16 розташована одна з робочих головок 1, 2, 3, 4, а всередині піраміди на віддаленні від кожної з робочих площин 9, 10 11, 12 - місце 17 з'єднання тримачів 5, 6, 7, 8, Робоча площина 9 є дотичною до поверхонь головок 1, 2 , 3 та утворена ребрами 18, 19, 20 уявної піраміди Робоча площина 10 є дотичною до поверхонь головок 1, 2, 4 та утворена ребрами 18, 21, 22 уявної піраміди Робоча площина 11 є дотичною до поверхонь головок 1, 3, 4 та утворена ребрами 19, 21, 23 уявної піраміди Робоча площина 12 є дотичною до поверхонь головок 2, 3, 4 та утворена ребрами 20, 22, 23 уявної піраміди Масажер (фіг 3) виконаний з перпендикулярним робочій площині 9 масажера нарізним отвором 24 в МІСЦІ 17 з'єднання тримачів 5, 6, 7, 8 масажних головок 1, 2, 3, 4 Місце 17 з'єднання тримачів у МІСЦІ розташування отвору 24 виконане з опорною площадкою 25 або з виступом 26 (фіг 4) з опорною площадкою 27 До масажера доданий комплект додаткових масажних елементів, складений з декількох груп, кожна з яких містить декілька масажних елементів, однакових за формою кінцевих поверхонь (тобто контактуючих з масажованою зоною поверхонь), але різних за своєю довжиною та діаметрами цих 15 49424 16 поверхонь Кожний додатковий масажний елемент з комплекту виконаний з нарізним хвостовиком для закріплення його в отворі 24 в МІСЦІ 17 з'єднання тримачів, що дозволяє для кожного з масажних режимів, передбачених використовуваним масажним методом, встановлювати в отворі 24 ВІДПОВІДНИЙ додатковий масажний елемент з цього комплекту Це забезпечує багато можливих комбінацій додаткових масажних елементів, які спільно діють в робочій площині 9, та, як наслідок, дозволяє реалізувати багато масажних методів і передбачуваних ними режимів Одна з цих груп містить додаткові масажні елементи, які виконані зі сферичними робочими наконечниками, тобто наконечниками у вигляді сферичних сегментів різних діаметрів, наприклад, масажний елемент 28, виконаний з робочим наконечником 29 (фіг 3) з діаметром, дорівнюючим діаметру масажної головки 1, 2, або 3, і нарізним хвостовиком ЗО з опорною поверхнею 31, масажний елемент 32 (фіг 4) з робочим наконечником 33 з діаметром, меншим діаметра головки 1, 2 або 3 і нарізним східчастим хвостовиком 34, який складений з нарізного уступу 35 і гладкого уступу 36 в МІСЦІ з'єднання яких утворена опорна поверхня 37 Ця група містить також ІНШІ різні за довжиною додаткові масажні елементи з іншими діаметрами робочих наконечників Друга група містить додаткові масажні елементи з різними за діаметрами циліндричними робочими наконечниками, наприклад, масажний елемент 38 (фіг 5), виконаний з робочим наконечником 39 у вигляді циліндра із закругленим кінцем 40 і опорною поверхнею 41 а також з нарізним хвостовиком 42 Третя група містить декілька додаткових масажних елементів з різними за діаметрами конусними робочими наконечниками, наприклад, масажний елемент 43 (фіг 6), виконаний з робочим наконечником 44 у вигляді конуса із v закругленим кінцем 45 і опорною поверхнею 46, а також з нарізним хвостовиком 47 або східчастим хвостовиком 48 (фіг 7), складеним з нарізного уступу 49 і гладкого уступу 50, в МІСЦІ з'єднання яких утворена опорна поверхня 51 Четверта група містить додаткові масажні елементи, однакові за формою та розмірами з масажними елементами першої групи, що із закругленими на вершинах виступами 52 на кінцевих поверхнях (фіг 8) Подальші види додаткових масажних елементів, які можуть бути включені до вказаного комплекту, будуть приведені далі опорну площадку 27 виступу 26 (фіг 4), виконаному в МІСЦІ 17 з'єднання тримачів 5, 6, 7, 8 Розміри одних додаткових масажних елементів, наприклад, масажного елемента 53 зі сферичним робочим наконечником 54 (фіг 9), після його закріплення в масажері забезпечують розташування кінцевої поверхні 55 з дотиком до робочої площини 9 масажера, дотичної до кінцевих поверхонь 56 масажних головок 1, 2, 3, між якими розміщений масажний елемент 53 Розміри інших додаткових масажних елементів, наприклад, масажного елемента 57 зі сферичним робочим наконечником 58 (фіг 10), після їх закріплення в масажері забезпечують розташування кінцевої поверхні 59 відносно робочої площини 9 масажера зі зміщенням у напрямку до місця 17 з'єднання тримачів Розміри ще одних додаткових масажних елементів, наприклад, масажного елемента 60 з конічним робочим наконечником 61 (фіг 11), після його закріплення в масажері забезпечують розташування кінцевої поверхні 62 відносно робочої площини 9 масажера з виступанням за цю площину Масажер виготовляють з пластмаси методом лиття під тиском Отвір 24 в МІСЦІ 17 з'єднання тримачів для хвостовиків додаткових масажних елементів виконують при литті або висвердлюють у відлитому масажері Додаткові масажні елементи виготовляють v з пластмаси методом лиття, зокрема під тиском, або з інших матеріалів з використанням інших технологій Масажер працює таким чином Масажні головки 1, 2, 3, 4 поодинці використовують для масажу та самомасажу біологічно активних точок і м'язових груп, розташованих у трудно приступних місцях (наприклад, міжреберних м'язів, м'язів КИСТІ та стопи), дрібних суглобів рук і ніг, місць больових точок при невралгіях, місць потовщень на шкірі та підшкірної КЛІТКОВИНІ та взагшм тих зон тіла, де є будь-яки паталопчні відкладення Головка переміщує шкіру, що знаходиться під ним, углиб тканини Для цього встановлюють масажер таким чином, щоб тримач 5, 6, 7 або 8 був розташований перпендикулярно або дещо похило до поверхні масажованої зони тіла, та створюють на масажер потрібний тиск, коливаючи головку, повертаючи и довкола и ВІСІ або надаючи масажеру зворотно-поступальні рухи Для здійснення одного з масажних методів, який складається з декількох різних за параметрами механічних впливів, на масажері можуть бути послідовно закріплені такі додаткові масажні елементи Додатковий масажний елемент 28 вгвинчений нарізним хвостовиком ЗО (фіг 3) до нарізного отвору 24 в масажері з упиранням його опорної поверхні 31 в опорну площадку 25 масажера Додатковий масажний елемент 32 вгвинчений в отвір 24 масажера з упиранням його опорної поверхні 37 в опорну площадку 27 масажера (фіг 4) Додаткові масажні елементи 38 (фіг 5), 43 (фіг 6, 7) вгвинчені своїми нарізними хвостовиками 42, 47 або нарізним уступом 49 в отвір 24 масажера з упиранням своїми опорними поверхнями 41, 46 або 51 в опорну площадку 25 масажера (фіг 3) або в Головки 1, 2, 3, 4 також використовують попарно Для масажу та самомасажу довгих м'язів і м'язових груп гомілки, стегна, передпліччя, плеча, дельтоподібних м'язів, навколохребетних м'язових груп у поздовжньому та поперечному напрямках спільно використовують будь-яку пару з масажних головок 1, 2, 3, 4, розташовуючи утворену ВІДПОВІДНОЮ парою тримачів плоскість перпендикулярно або похило відносно масажованої зони Спільне використання трьох головок дозволяє здійснювати масаж і самомасаж зон тіла, які мають великі поверхні, тобто масаж та самомасаж широких м'язів І великих м'язових груп, таких, як найширший м'яз спини, м'язи лопатки, великий та малий грудні м'язи, сіднична група м'язів, тазостегнові суглоби, волосиста частина голови При цьому масажеру надають кругові або зворотно 17 49424 18 поступальні рухи Масаж трьома масажними головками провадять робочими площинами 10, 11, 12 Для спільного використання чотирьох масажних елементів, тобто головок 1, 2, 3 та додаткового масажного елемента, останній, наприклад масажний елемент 53 (фіг 9), вгвинчують нарізним хвостовиком у нарізний отвір 24 в масажері до упирання його опорної поверхні 31 в опорну поверхню 25 масажера Кінцева поверхня 55 масажного елемента 53 знаходиться відносно робочої площини 9 масажера на одному рівні з контактуючими з масажованою зоною поверхнями 56 масажних головок 1, 2, 3, тому всі чотири масажних елемента 53, 1, 2, 3 заглиблюються в тканину масажованої зони на однакову величину Утвореною таким чином робочою площиною 9 доцільно провадити масаж та самомасаж відносно плоских зон з великою площею, наприклад, широких м'язів і великих м'язових груп, таких, як найширший м'яз спини, м'язи лопатки, великий та v малий грудні м'язи Діаметри масажних елементів становлять величини одного порядку, тому всі вони роблять однакові впливи на тканину масажованої зони, створюючи симетричний масажний режим У залежності від параметрів масажованої зони та заданої масажної методики на масажер встановлюють різні за формою та діаметрами робочих наконечників додаткові масажні елементи, наприклад, ці, що надані на фіг 5 - 8, поздовжні розміри яких забезпечують розташування кінцевих поверхонь робочих наконечників на одному рівні з аналогічними поверхнями масажних головок Ці додаткові масажні елементи мають менші діаметри робочих наконечників і тому обумовлюють меншу площу контакту з масажованою зоною, що забезпечує більш жорсткі масажні режими Слід зазначити, що будь-який додатковий масажний елемент знаходиться у центрі трикутника, утвореного головками 1, 2, 3, й тому є центром енергетичного поля, утвореного чотирма масажними елементами, причому незалежно від розташування кінцевої поверхні додаткового масажного елемента відносно робочої площини 9 масажера, що має позитивний вплив на організм пацієнта при масажі ра із зміщенням у напрямку до місця 17 з'єднання тримачів Масажний елемент 60 (фіг 11) з конічним робочим наконечником 61 розташований з виступанням відносно робочої площини 9 масажера й тому при масажі більш заглиблюється в тканину масажованої зони, ніж головки 1, 2, 3, що створює режим з різними впливами масажних елементів на тканину масажованої зони У залежності від параметрів масажованої зони та заданої масажної методики на масажер встановлюють також ІНШІ різні за формою та діаметрами робочих наконечників додаткові масажні елементи, наприклад, ці, що надані на фіг 5, 8, поздовжні розміри яких забезпечують розташування кінцевих поверхонь робочих наконечників відносно робочої площини 9 масажера з виступанням за цю площину Масажний елемент 57 (фіг 10) зі сферичним робочим наконечником 58 розташований над робочою площиною 9 масажера й тому при масажі відносно плоских зон великої поверхні він менш, ніж головки 1, 2, 3, заглиблюється у тканину масажованої зони, або злегка дотикається до неї, або знаходиться над нею В останньому випадку масажний елемент 57 виконує лише функцію центра енергетичного поля, утвореного чотирма масажними елементами, що має позитивний вплив на пацієнта у процесі масажу Утвореною таким чином робочою площиною 9 доцільно провадити масаж та самомасаж округлих частин людського тіла, наприклад, рук і ніг У залежності від параметрів масажованої зони та заданої масажної методики на масажер встановлюють також ІНШІ різні за формою та діаметрами робочих наконечників додаткові масажні елементи, наприклад, ці, що надані на фіг 5 - 8, поздовжні розміри яких забезпечують розташування кінцевих поверхонь робочих наконечників відносно робочої площини 9 масаже Дія на масажовану зону 63 (фіг 13) додаткового масажного елемента з конічним робочим наконечником, наприклад, показаного на фіг 6 масажного елемента 43 з конічним робочим наконечником 44 поряд з більшим заглибленням у тканину зони 63 обумовлює більш круті боки цього заглиблення Дія на масажовану зону 63 (фіг 14) показаного на фіг 5 додаткового масажного елемента 38 з циліндричним робочим наконечником 39 обумовлює більш круті боки заглиблення у тканину зони 63, ніж дія масажного елемента 43 з конічним робочим наконечником 44, або масажного елемента 28 зі сферичним робочим наконечником Показаний на фіг 8 додатковий масажний елемент з виступами 52 на контактуючій з масажованою зоною поверхні при заглибленні у тіло пацієнта створює іншу картину дії на масажрану зону, ніж ІНШІ масажні елементи, оскільки виступи 52 значно підвищують шорсткість кінцевої поверхні, що збільшує силу тертя між цим додатковим масажним елементом та масажованою зоною Проведення фізіотерапевтичних процедур здійснюють шляхом механічної дозованої дм - у формі погладжувань, тиску, розтирань, поверхового та глибокого розминання м'язів, а також вібрації через тканину, одяг або безпосередньо на оголену масажовану зону Дія на масажовану зону 63 (фіг 12) масажною головкою або додатковим масажним елементом зі сферичним робочим наконечником великого діаметра, наприклад, масажним елементом 28, показаним на фіг 3, забезпечує максимальну площу контакту з цією зоною та, як наслідок, мінімальний тиск (тобто мінімальне зусилля на одиницю площі зони 63) Це обумовлює мінімальне заглиблення робочого наконечника 29 масажного елемента 28 у тканину масажованої зони 63 та, як наслідок, мінімальні рівні деформації тканини масажованої зони 63 та напружень у ній Великий радіус кривизни робочого наконечника 29 обумовлює плавність деформації масажованої зони 63 Дія додаткового масажного елемента зі сферичним робочим наконечником значно меншого діаметра при тому ж зусиллі на масажер забезпечує значно більший тиск на тканину масажованої зони й тому значно більше заглиблення до неї робочого наконечника та, як наслідок, значно більші рівні деформацій тканини та напружень у ній 19 Масажер може бути виконаний з гладким отвором 64 в МІСЦІ 17 з'єднання тримачів (фіг 15) а будь-який додатковий масажний елемент, наприклад, масажний елемент 65 зі сферичним робочим наконечником 66 і гладким хвостовиком 67, може бути встановлений хвостовиком 67 з натягом в отворі 64 в МІСЦІ з'єднання тримачів і знятий з нього для заміни іншим, потрібним для здійснення іншого масажного режиму Значний натяг обумовлює можливість пошкоджень хвостовиків або отвору 64 при замшах додаткових масажних елементів та їх зношення при цих замінах, а малий натяг - недостатньо міцний зв'язок між додатковими масажними елементами та місцем 17 з'єднання тримачів Масажер може бути виконаний з шестигранним отвором 68 у МІСЦІ 17 з'єднання тримачів (фіг 16), в який запресована металічна гайка 69 зі внутрішньою різзю, а будь-який з додаткових масажних елементів, наприклад, масажний елемент 70, може бути вгвинчений в гайку 69 нарізним хвостовиком 71 Таке під'єднання масажних елементів до місця 17 з'єднання тримачів забезпечує більш міцне закріплення масажних елементів у МІСЦІ 17, але в більшому ступеню послаблює це місце при декількох отворах у ньому Отвір 68 може бути виконаний круглим, а замість гайки до нього може бути запресована втулка зі внутрішньою різзю (не показана) Масажер (фіг 17) може бути виконаний з виступом 72 у МІСЦІ 17 з'єднання тримачів, який має опорну площадку 73 та нарізний хвостовик 74, а будь-який з додаткових масажних елементів, наприклад, масажний елемент 75 - з глухим поздовжнім нарізним отвором 76 Додатковий масажний елемент 75 нагвинчений нарізним отвором 76 на нарізний хвостовик 74 виступу 72 Таке під'єднання масажних елементів до масажера виключає послаблення місця 17 з'єднання тримачів, але послаблює додаткові масажні елементи Нарізний хвостовик 77 (фіг 18) може бути виконаний з металу і запресований в глухий отвір 78 у виступі 79, а додатковий масажний елемент 75 нагвинчений нарізним отвором 76 на нарізний хвостовик 77, що забезпечує міцне нарізне з'єднання між масажним елементом 75 і масажером При виготовленні додаткового масажного елемента 80 з матеріалу, в якому різь була б неміцною, в глухий отвір 81 в цьому елементі (фіг 19) може бути запресована металічна гайка 82 або втулка із внутрішньою різзю, а будь-який з додаткових масажних елементів, наприклад, масажний елемент 80, нагвинчений своєю гайкою чи втулкою 82 на нарізний хвостовик 83 виступу 84 в МІСЦІ 17 з'єднання тримачів Таке під'єднання масажних елементів до масажеру забезпечує міцну різь в отворах додаткових масажних елементів Додаткові масажні елементи будь-якої з вищеописаних форм та розмірів можуть бути виконані з металу з корисною біологічною активністю, наприклад, з МІДІ, нікелю, заліза, срібла, хрому, золота, кобальту, ванадію, берилію, платини, паладію, стронцію, телуру, або з їх сплавів При масажі з використанням такого масажного елемента поряд з механічною дією має місце особливий вплив на 49424 20 організм пацієнта, обумовлений характерною біологічною активністю цього металу або сплаву, а також його втирання в шкіру, тобто переніс у тіло пацієнта того чи іншого мікроелемента або мікроелементів Металічний додатковий масажний елемент може бути виконаний з нанесеним на його кінцеву поверхню 85 (фіг 20) двошаровим покриттям з шарами 86 та 87 з різних металів з корисною біологічною активністю При масажі таким масажним елементом відбувається переніс до тіла пацієнта в основному мікроелемента із зовнішнього шару 87, а також за рахунок дифузії - зі внутрішнього шару 86 та основи 85 масажного елемента Додатковий масажний елемент (фіг 21) може бути виконаний з нанесеним на його кінцеву поверхню 88 тришарового покриття з шарами 89, 90, 91 з різних металів з корисною біологічною активністю, причому поверхня 88 оголена з шарів 89, 90, 91 покриття на вершині 92 з виходом на поверхню кожного з цих шарів Оскільки поверхня 88 і шари 89, 90, 91 покриття виконані з матеріалів з різними електрохімічними потенціалами, то в тканині масажованої зони тіла пацієнта виникають гальванічні мікроструми між основою 88 і кожним з шарів 89, 90, 91, а також між окремими шарами покриття Це відбувається за рахунок того, що основа 88 і шари 89, 90, 91 виконують функції електродів, а рідина в епідермі пацієнта - функцію електроліті Наявність вказаних гальванічних мікрострумів обумовлює електричний вплив поверхні 88 на масажовану зону тіла пацієнта та інтенсифікує переніс до тіла пацієнта мікроелементів з основи 88 і шарів 89, 90, 91 покриття Додатковий масажний елемент (фіг 22) може бути виконаний з основою 93, наприклад, стальною та також нанесеним на и вершину шаром 94 покриття з рідкісного або коштовного металу При масажі таким масажним елементом з масажованою зоною контактують основа 93 та шар 94 покриття, що забезпечує гальванічні мікроструми в тканині масажованої зони між основою 93 та шаром 94, а також переніс мікроелементів з основи 93 та шару 94 покриття, посилений вказаними мікрострумами Додаткові масажні елементи будь-якої з вищеописаних форм та розмірів можуть бути виконані з природних тіл з корисною біологічною активністю в необробленому стані Такими природними тілами можуть бути бурштин, мінерали, зокрема нефрит, малахіт, коштовні та напівкоштовні камені Природні тіла можуть бути використані також і в обробленому стані Кожен вид природних тіл має свою структуру та властивості, зокрема слабкі випромінювання, а також свою позитивну енергетику, що особливим чином впливає на організм пацієнта Крім того, масаж природними тілами забезпечує переніс до тіла пацієнта корисних мікроелементів Додаткові масажні елементи можуть бути виконані з деревини різних порід Використання таких масажних елементів особливо корисне, оскільки деревина має клітинну структуру й тропна за своєю енергетикою та складом живим організмам Матеріали, які є м'якими та/або трудно оброблюваними, а також коштовними та рідкісними, до 21 49424 цільно використовувати в додаткових масажних елементах, які складені з виготовленого з металу або пластмаси тримача і закріпленої в ньому вставки з такого матеріалу Наприклад, додатковий масажний елемент може бути складений з виготовленого з металу або пластмаси тримача 95 з нарізним хвостовиком 96 і закріпленої в тримачу 93 вставки 97 з деревини (фіг 23), вставки 98 у вигляді постійного магніту (фіг 24) або вставки 99 з природного тіла в необробленому стані (фіг 25) Це забезпечує можливість використання неміцних, м'яких та трудно оброблюваних матеріалів, а також економію коштовних та рідкісних матеріалів При цьому вставка може бути виконана з отвором 100 (фіг 26), через який пропущений гвинт 101 з головкою 102, вгвинчений в нарізний отвір 103 у тримачу 95 Це підвищує надійність закріплення вставки в тримачу 95 та, крім того, забезпечує додатковий гальванічний та мікроелементний вплив головки 102 гвинта 101, якщо він виконаний з металу та ще з покриттям, особливо з коштовного або рідкісного матеріалу Вставка 104 сферичної форми (фіг 27), наприклад, у вигляді постійного магніту, встановлена в тримачу 105 з можливістю вільного обертання Для цього вставка 104 встановлена до порожнини тримача 105 на глибину, більшу половини її діаметра, та зафіксована від випадіння утримувальним кільцем 106, яке розміщено між вставкою 104 та внутрішньою поверхнею порожнини тримача 105 і яке приклеєне зовнішньою поверхнею до внутрішньої поверхні тримача 105 При переміщенні вставки 104 по масажованій зоні вона обертається в порожнині тримача 105, що забезпечує деформацію тканини масажованої зони без тертя між нею та вставкою 104, а також створює вплив змінного магнітного поля на тканину масажованої зони Вставка 104 може бути виконана з деревини, природного тіла або металу чи сплаву з корисною біологічною активністю Будь-який з вищеописаних і частково показаних на фіг 20 - 27 додаткових масажних елементів, різних за формою та розмірами, виготовлених з металів або сплавів, з різними покриттями, виготовлених з деревини, природних тіл з корисною біологічною активністю, може бути закріплений своїм хвостовиком в отворі 24 масажера, показаного на фіг 1, 2, або своїм отвором на хвостовику у виступі в МІСЦІ 17 з'єднання тримачів, роблячи свій ВІДМІННИЙ ВІД інших масажних елементів вплив на тканину масажованої зони Вибір тих чи інших додаткових масажних елементів, встановлюваних на масажер у процесе здійснення того чи іншого масажного методу, який передбачає багато різних масажних режимів, залежить від вибраних масажних режимів, тобто вибраних видів впливів масажних елементів та інтенсивності цих впливів, які визначаються формою та розмірами кінцевих поверхонь цих елементів, матеріалу, з яких вони виготовлені та їх корисною біологічною активністю Будь-який з цих додаткових масажних елементів може бути закріплений своїм хвостовиком з натягом в отворі у МІСЦІ з'єднання тримачів або отвором у самому масажному елементі на хвостовику у МІСЦІ 17 з можливістю його заміни іншим Це 22 забезпечує найпростішу технологію виготовлення додаткових масажних елементів, але воно недостатньо надійне, оскільки значний натяг обумовлює можливість пошкоджень хвостовиків або отворів для них при замінах додаткових масажних елементів та їх зношення при цих замінах, а малий натяг - недостатньо міцний зв'язок між додатковими масажними елементами та місцем з'єднання тримачів Масажер з під'єднуваним до нього тим чи іншим додатковим масажним елементом придатний при здійсненні масажних методів, які передбачають багато різних масажних режимів зі спільним використанням чотирьох масажних елементів для масажу декількох зон тіла пацієнта, оскільки, використовуючи лише один масажер, можна здійснювати всі ці режими, закріпляючи на масажері потрібний для того чи іншого режиму додатковий масажний елемент Недоліком цього масажера є необхідність заміни додаткового масажного елемента іншим для здійснення кожного наступного масажного режиму Крім того, будь-який додатковий масажний елемент може бути нерознімно закріплений на масажері шляхом запресування його хвостовика в отворі у МІСЦІ 17 з'єднання тримачів або напресування отвором у самому масажному елементі на хвостовик у МІСЦІ 17 Це обумовлює найпростіше виготовлення масажера та надійне й найпростіше його використання, але виключає можливість заміни одних додаткових масажних елементів на ІНШІ з ВІДМІННИМИ за формою, розмірами, матеріалами, корисною біологічною активністю Такий масажер придатний для здійснення масажних методів, які передбачають тільки один масажний режим спільної дії чотирьох масажних елементів, або для здійснення масажних методів, які передбачають декілька режимів спільної дії чотирьох масажних елементів, але в комбінації з іншими масажерами Масажер (фіг 28) виконаний з перпендикулярним робочій площині - 9 масажера нарізним отвором 107 в МІСЦІ 17 з'єднання тримачів і перпендикулярними площині 9 нарізними отворами 108 у масажних головках 1, 2, 3, однаковими за розмірами з отвором 107 Будь-який з додаткових масажних елементів, наприклад, масажний елемент 109 з циліндричним робочим наконечником, може бути вгвинчений нарізним хвостовиком 110 в нарізний отвір 107 в МІСЦІ 17 з'єднання тримачів, а будь-які три ІНШІ додаткові масажні елементи з того ж комплекту, наприклад, масажні елементи 111, однакові за формою та розмірами з масажним елементом 107, можуть бути вгвинчені нарізними хвостовиками 112 в отвори 108 у масажних головках 1,2,3 Доданий до масажеру комплект додаткових масажних елементів складений з декількох груп, кожна з яких містить декілька однакових за формою, матеріалами та біологічною активністю додаткових масажних елементів, різних за своєю довжиною та за діаметрами кінцевих поверхонь, причому кожна група складена з декількох підгруп, кожна з яких містить чотири цілком однакових масажних елементів Для кожного з масажних режи 23 мів, передбачених тим чи іншим масажним методом, на масажні головки 1, 2, 3 та в місце 17 з'єднання тримачів встановлюють ВІДПОВІДНІ додаткові масажні елементи з цього комплекту Це дає багато комбінацій додаткових масажних елементів, які спільно діють в робочій площині 9, та, як наслідок, дозволяє реалізувати багато масажних методів і передбачених ними режимів Наявність в масажері наданих на фіг 28 чотирьох однакових додаткових масажних елементів забезпечує масажний режим з однаковими за видом та інтенсивністю впливами цих елементів на тканину масажованої зони Для забезпечення однакових видів впливів чотирьох масажних елементів, але з різною їх інтенсивністю, при здійсненні кожного з масажних режимів на масажер встановлюють чотири однакових за формою та біологічною активністю масажних елементи, які відрізняються від інших лише розмірами Для здійснення інших видів впливів на масажовану зону на масажер встановлюють масажні елементи, які відрізняються за формою (сферичні, циліндричні, КОНІЧНІ масажні елементи) матеріалами та видом корисної біологічної активності (масажні елементи, виконані з різних металів або сплавів, з покриттям або без нього, з деревини, природних тіл або у вигляді постійних магнітів) Для здійснення масажних режимів з різними впливами чотирьох масажних елементів їх встановлюють у різних комбінаціях, в яких кожен масажний елемент або деякі з них відрізняються від інших за формою та/або розмірами, та/або матеріалами, з яких вони виготовлені, та корисною біологічною активністю Будь-які з цих додаткових масажних елементів можуть бути встановлені-з натягом до отворів у масажних головках чи в МІСЦІ 17 з'єднання тримачів або на хвостовики масажних головок чи виступу в МІСЦІ 17 з можливістю їх заміни іншими Масажер з чотирма перпендикулярними одній робочій площині масажера додатковими v масажними елементами, рознімно під'єднуваними до масажера, особливо придатний при здійсненні масажних методів, які передбачають багато різних режимів спільної дії чотирьох масажних елементів для масажу декількох зон тіла пацієнта, оскільки, використовуючи лише один масажер, можна здійснювати всі ці режими, закріпляючи на масажері потрібні для того чи іншого режиму додаткові масажні елементи Недоліком цього масажера є необхідність замін додаткових масажних елементів іншими для кожного наступного масажного режиму, що ускладнює масажний процес і потребує значних витрат часу Крім того, будь-які додаткові масажні елементи можуть бути нерознімно закріплені на масажері шляхом їх запресування до отворів у головках чи в МІСЦІ 17 з'єднання тримачів, або напресування на хвостовики масажних головок чи виступу в МІСЦІ 17 Це виключає можливість заміни одних додаткових масажних елементів на ІНШІ, ВІДМІННИМИ за формою, розмірами, матеріалами, корисною біологічною активністю Такий масажер придатний для здійснення масажних методів, які передбачають лише один режим спільної дії чотирьох масажних елементів, або методів, які передбачають 49424 24 декілька режимів спільної дії чотирьох масажних елементів, але з використанням також інших масажері в Усередину місця 17 з'єднання тримачів може бути закладений з'єднувальний елемент 113 (фіг 29), складений з чотирьох з'єднаних між собою кінцями однакових за розмірами металічних трубок 114 з однаковою внутрішньою різзю 115, причому кожна з цих трубок перпендикулярна одній з робочих площин масажера 9, 10, 11, 12 Масажер оснащений комплектом додаткових масажних елементів, які відрізняються між собою геометричною формою, та/або розмірами, та/або матеріалами, з яких вони виготовлені, й тим самим корисною біологічною активністю Виконання масажера зі з'єднувальним елементом 113 дозволяє закріпляти чотири додаткових масажних елемента без послаблення місця 17 з'єднання тримачів, оскільки матеріал цього місця охоплює з'єднувальний елемент 113 зі зчепленням з усіма його поверхнями Наприклад, з комплекту додаткових масажних елементів на масажері закріплені показані на фіг ЗО, 31 сферичний елемент 116, перпендикулярний робочій площині 9 масажера, конічний елемент 117, перпендикулярний робочій площині 10 масажера, сферичний елемент 118, перпендикулярний робочий площині 11 масажера та циліндричний елемент 119, перпендикулярний робочій площині 12 масажера Додаткові масажні елементи 116, 117, 118, 119 виконані з однаковими нарізними наконечниками 120, якими вони вгвинчені в трубки 114 Кінцева поверхня масажного елемента 116 (фіг ЗО) знаходиться відносно робочої площини 9 масажера на одному рівні з кінцевими поверхнями масажних головок 1, 2, 3, тому всі чотири масажних елемента 116, 1, 2, 3 заглиблюються в тканину порівняно плоскої масажованої зони на однакову величину що створює режим з різними впливами масажних елементів на тканину масажованої зони Масажний елемент 117 (фіг 31) розташований з виступанням за робочу площину 10 масажера й тому більш заглиблюється в тканину, нлоскої масажрваної зони, ніж головки 1, 2, 4, що створює режим з різними впливами масажних елементів на тканину масажрваної зони Масажний елемент 118 (фіг ЗО, 31) розташований над робочою площиною 11 масажера на значної відстані від неї й тому при масажі відносно плоских зон великої поверхні він не дотикається масажованої зони, а лише виконує функцію центра енергетичного поля, утвореного чотирма масажними елементами В робочій площині 11 масажера, таким чином, чисто механічний вплив здійснюють лише три масажних елемента - головки 1, 3, 4 При масажі округлих частин тіла пацієнта масажний елемент 118 заглиблюється у тканину масажованої зони менш, ніж головки 1, 3, 4 Масажний елемент 119 (фіг ЗО, 31) розташований над робочою площиною 12 масажера на меншій відстані від неї, ніж масажний елемент 118, і тому при масажі порівняно плоских зон великої поверхні він заглиблюється у тканину масажованої зони, але на меншу величину, ніж головки 2, 3, 4, або лише дотикається масажованої зони й, крім 25 того, виконує функцію центра енергетичного поля, утвореного чотирма масажними елементами 2, З, 4, 119 При масажі округлих частин тіла пацієнта масажний елемент 119 заглиблюється у тканину масажованої зони приблизно на ту же величину, що й головки 2, 3, 4 Масажер (фіг 32, 33) виконаний з чотирма виступами 121 в МІСЦІ 17 з'єднання тримачів, перпендикулярними ВІДПОВІДНИМ робочим площинам 9, 10, 11, 12 масажера та виконаними з однаковими хвостовиками 122 Масажер оснащений комплектом додаткових масажних елементів, з яких, наприклад, масажні елементи 123, 124, 125, 126, встановлені на масажер Як і всі ІНШІ масажні елементи з комплекту, вони виконані з однаковими глухими отворами 127, якими закріплені на хвостовиках 122 на виступах 121 Хвостовики 122 та глухі отвори 127 у додаткових масажних елементах 123, 124, 125, 126 можуть бути виконані нарізними або гладкими (без різі), при цьому вказані масажні елементи нагвинчують нарізними отворами 127 на нарізні хвостовики 122, або встановлюють гладкими отворами 127 на гладкі хвостовики 122 з натягом-з можливістю їх зняття з хвостовиків 122 для заміни іншими Масажер з чотирма перпендикулярними чотирьом робочим площинам масажера додатковими масажними елементами, рознімно поєднуваними до масажера, особливо придатний при здійсненні масажних методів, які передбачають багато різних режимів спільної дії чотирьох масажних елементів для масажу декількох зон тіла пацієнта, коли цим масажером при закріпленні на ньому одних додаткових масажних елементів можна реалізувати одну серію масажних режимів без їх заміни іншими, а при закріпленні інших -для виконання наступної серії і т д Це дозволяє використовувати для здійснення всіх передбачених масажним методом масажних режимів один масажер, причому при зменшенні КІЛЬКОСТІ замін додаткових масажних елементів, закріплюваних у МІСЦІ 17 з'єднання тримачів, у порівнянні з масажером, показаним на фіг 28 Додаткові масажні елементи 123, 124, 125, 126 можуть бути напресовані своїми гладкими отворами 127 на гладкі хвостовики 122 у виступах 121 у МІСЦІ 17 з'єднання тримачів з утворенням нерознімного під'єднання до масажера Такий масажер придатний для здійснення масажних методів, які передбачають лише чотири режими спільної дії чотирьох масажних елементів, або методів, які передбачають багато режимів спільної дії чотирьох масажних елементів, але в комбінації з іншими масажерами Наприклад, на масажер можуть бути нерознімно встановлені такі додаткові масажні елементи (фіг 32, 33) масажний елемент 123 у вигляді тримача 128 із запресованою до нього вставкою 129 з бурштину або якого-небудь мінералу з корисною біологічною активністю, масажний елемент 124 у вигляді тримача 130 із запресованою до нього вставкою 131 з деревини, циліндричний масажний елемент 125 з нанесеним на вершину його кінцевої поверхні покриттям 132 з коштовного або рідкісного металу, наприклад, із золота, срібла або цирконію Такий масажер при 49424 26 датний для здійснення специфічних масажних методів, які передбачають дії на тканину масажованої зони не тільки механічними впливами, але й впливами специфічних енергетичних ефектів природних тіл з корисною біологічною активністю, магнітних полів, мікрострумів, електрофорезу Масажер може бути виконаний зі з'єднувальним елементом 133 (фіг 34), складеним із з'єднаних кінцями двох трубок 134 і 135 зі внутрішньою різзю, перпендикулярним робочим площинам 9 і 11 масажера До масажера доданий комплект додаткових масажних елементів, складений з декількох груп, кожна з яких містить декілька масажних елементів, однакових за формою кінцевих поверхонь, за матеріалами, з яких вони виготовлені, та за біологічною активністю, але різних за своєю довжиною та діаметрами цих поверхонь Для кожного з масажних режимів, які передбачає використовуваний масажний метод, в місце 17 з'єднання тримачів встановлюють ВІДПОВІДНІ додаткові масажні елементи з ЦЬОГОУ комплекту, наприклад, сферичний елемент 136, вгвинчений нарізним хвостовиком 137 до трубки 134, і циліндричний елемент 138, вгвинчений нарізним хвостовиком 139 до трубки 135 Це забезпечує багато масажних режимів спільної дії чотирьох масажних елементів, але потребує багаторазових їх замін Масажер може бути виконаний з трьома додатковими масажними елементами, рознімно або нерознімно під'єднуваними до нього в МІСЦІ з'єднання тримачів Це забезпечує три різних режими спільної дії чотирьох масажних елементів (при нерознімному під'єднанні додаткових масажних елементів) або зменшує КІЛЬКІСТЬ замін додаткових масажних елементів при переходах от одного масажного режиму до іншого (при рознімному під'єднанні додаткових масажних елементів) Масажер (фіг 35, 36) виконаний з чотирма перпендикулярними робочим площинам 9, 10, 11, 12 масажера додатковими масажними елементами у вигляді виступів 140, 141, 142, 143 із закругленими вільними кінцями Виступ 140 виконаний циліндричним з діаметром, приблизно у половину меншим діаметрів масажних головок 1, 2, 3, а його кінцева поверхня дотикається робочої площини 9, тобто розташована на одному рівні з головками 1, 2, З відносно робочої площини 9 Виступ 141 виконаний конічним, а його кінцева поверхня виступає за робочу площину 10 у напрямку від місця з'єднання тримачів Виступ 142 виконаний циліндричним з діаметром, значно меншим діаметра виступу 140, а його кінцева поверхня розташована відносно робочої площини 11 зі зміщенням у напрямку до місця 17 з'єднання тримачів Виступ 143 виконаний у вигляді широкої опуклості малої висоти Кінцева поверхня масажного елемента 140 знаходиться відносно робочої площини 9 масажера на одному рівні з кінцевими поверхнями масажних головок 1, 2, 3, тому всі чотири масажних елемента 140, 1, 2, 3 заглиблюються в тканину плоскої масажованої зони на однакову величину Утвореною таким чином робочою площиною 9 доцільно провадити масаж та самомасаж відносно плоских зон з великою площею, наприклад, широких м'язів І великих м'язових груп, таких, як найши 27 ршии мяз спини, мязи лопатки, великий та малий грудні м'язи Масажний елемент 141 розташований з виступанням за робочу площину 10 масажера й тому при масажі більш заглиблюється в тканину плоскої масажованої зони, ніж головки 1, 2, 4, що створює режим з різними впливами масажних елементів на тканину масажованої зони Масажний елемент 142 розташований над робочою площиною 11 масажера на незначній відстані від неї і тому при масажі відносно плоских зон великої поверхні він заглиблюється у тканину масажованої зони на меншу величину, ніж головки 2, 3, 4, або лише дотикається масажованої зони й, крім того, виконує функцію центра енергетичного поля, утвореного чотирма масажними елементами При масажі округлих частин тіла пацієнта масажний елемент 142 заглиблюється у тканину масажованої зони приблизно на ту же величину, що й головки 2, 3, 4 Масажний елемент 143 розташований над робочою площиною 12 масажера на значній відстані від неї й тому при масажі відносно плоских зон великої поверхні він не дотикається масажованої зони й тому виконує лише функцію центра енергетичного поля, утвореного чотирма масажними елементами В робочій площині 12 масажера, таким чином, діють лише три масажних елемента головки 1, 3, 4 При масажі округлих частин тіла пацієнта масажний елемент 143 менш, ніж головки 1, 3, 4 заглиблюється у тканину масажованої зони Такий масажер придатний для здійснення масажних методів, які передбачають лише чотири режими спільної дії чотирьох масажних елементів, або методів, які передбачають багато режимів спільної дії чотирьох масажних елементів, але в комбінації з іншими масажерами Крім того, додаткові масажні елементи виконані з того ж матеріалу, що й масажер Доцільно деякі з чотирьох додаткових масажних елементів виконувати у вигляді виступів в МІСЦІ 17 з'єднання тримачів або нерознімно закріпляти їх там, а деякі рознімно закріпляти в МІСЦІ 17 Наприклад, три додаткових масажних елемента можна виконувати, як на фіг 35, 36, у вигляді виступів 140, 141, 142 в МІСЦІ 17 з'єднання тримачів, а четвертий масажний елемент рознімно закріпляти в МІСЦІ 17 замість виступу 143 Постійна наявність додаткових масажних елементів 140, 141, 142 в МІСЦІ 17 з'єднання тримачів зменшує КІЛЬКІСТЬ замін масажних елементів у порівнянні з рознімним закріпленням їх всіх, а рознімне закріплення четвертого масажного елемента в МІСЦІ 17 забезпечує всі потрібні масажні режими Масажер з чотирма масажними головками 1, 2, 3, 4 одного діаметра (фіг 37, 38) оснащений у МІСЦІ 17 з'єднання тримачів трьома перпендикулярними робочим площинам 10, 11, 12 додатковими масажними елементами 145, 146, 147, причому масажний елемент 145 виконаний у вигляді циліндричного виступу зі скругленою вершиною, масажний елемент 146-у вигляді сферичного виступу, а масажний елемент 147- у вигляді конічного виступу із скругленоювершиною Кінцева поверхня масажного елемента 145, тобто поверхня, яка конта 49424 28 ктує з масажованою зоною, розташована з дотиком до робочій площини 10 масажера, кінцева поверхня масажного елемента 146 розташована на v віддаленні від робочої площини 11 масажера поблизу місця 17 з'єднання тримачів, а кінцева поверхня масажного елемента 147 розташована з виступанням від робочої площини 12 масажера в напрямку від місця з'єднання тримачів Кожна з масажних головок 1, 2, 4 виконана з перпендикулярними робочій площині 10 масажера однаковими додатковими масажними елементами 148 у вигляді циліндричних виступів з кінцевими поверхнями, однаковими з кінцевою поверхнею масажного елемента 145 Кожна з масажних головок 1, 3, 4 виконана з перпендикулярними робочій площині 11 масажера однаковими додатковими масажними елементами 149 у вигляді сферичних виступів з кінцевими поверхнями, однаковими з кінцевою поверхнею масажного елемента 146 Кожна з масажних головок 2, 3, 4 виконана з перпендикулярними робочій площині 12 масажера однаковими додатковими масажними елементами 150 у вигляді конічних виступів з кінцевими поверхнями, однаковими з кінцевою поверхнею масажного елемента 147 Масажер працює таким чином Масажні головки 1, 2, 3, 4 використовують поодинці або попарно, як було описано раніше при опису роботи масажера, показаного на фіг1, 2 При масажі робочою площиною 9 спільно діють три масажні головки 1, 2, 3, які не мають виступів, перпендикулярних робочій площині 9 Відсутній також перпендикулярний площині 9 виступ у МІСЦІ з'єднання тримачів 17 Масаж робочою площиною 9 забезпечує найбільш м'який масажний режим Значно жорсткіший режим забезпечує масаж робочою площиною 11, оскільки з масажованою зоною контактують сферичні масажні елементи 149 на головках 1, 3, 4, діаметр яких значно менший, ніж діаметр головок 1, 3, 4 При масажі порівняно плоских масажованих зон масажний елемент 146 в МІСЦІ 17 з'єднання тримачів злегка дотикається масажованої зони або зовсім не дотикається її, виконуючи лише функцію центра енергетичного поля, утвореного ним та головками 1, 3, 4 При масажі округлих зон усі чотири масажних елемента заглиблюються у тканину масажованої зони Ще жорсткіший режим дає використання робочої площини 10, при якому з масажованою зоною контактують чотири циліндричних масажних елементи 145 та 148, а найбільш жорсткий режим забезпечує масаж робочою площиною 12, при якому з масажованою зоною контактують чотири конічних масажних елемента 147 і 150 Використання будьякої з робочих площин 9, 10, 11, 12 забезпечує режими з однаковими або майже однаковими впливами масажних елементів на масажовану зону, але різними за жорсткістю Описаний масажер придатний для здійснення масажних методів, які передбачають лише три режими спільної дії чотирьох масажних елементів, або методів, які передбачають багато режимів спільної дії чотирьох масажних елементів, але в комбінації з іншими масажерами Крім того, додаткові масажні елементи виконані з того ж матеріалу, 29 що и масажер Додаткові масажні елементи 145, 146, 147 в МІСЦІ 17 з'єднання тримачів, а також додаткові масажні елементи 148, 149, 150 на масажних головках 1, 2, 3 можуть бути нерознімно закріплені на масажері, що дозволить виконувати їх з різних матеріалів з різною корисною біологічною активністю, що розширить діапазон масажних режимів, які може забезпечити масажер з такими додатковими масажними елементами Додаткові масажні елементи можуть бути рознімно закріплені на масажері Такий масажер дає багато комбінацій чотирьох додаткових масажних елементи які спільно діють в робочій площині 10, 11, або 12, тому він придатний для здійснення масажних методів, які передбачають багато різних режимів спільної дії чотирьох масажних елементів для масажу декількох зон тіла пацієнта, коли цим масажером при закріпленні на ньому одних додаткових масажних елементів можна реалізувати одну серію масажних режимів без їх заміни іншими, а при закріпленні інших або заміни іншими частини масажних елементів - для виконання наступної серії і т д Це дозволяє використовувати для здійснення масажних режимів один масажер, причому при зменшенні КІЛЬКОСТІ замін додаткових масажних елементів, закріплюваних у МІСЦІ 17 з'єднання тримачів і на масажних головках, у порівнянні з масажером, показаним на фіг 28 Але цей масажер незручний у використанні, оскільки додаткові масажні елементи 145, 146 і 147 перешкоджають зручному та міцному захопленню масажера пальцями користувача Доцільно одну частину додаткових елементів, які, наприклад, передбачені кожним з масажних методів або використовуються для масажу декількох зон тіл пацієнтів, виконувати у вигляді виступів в МІСЦІ 17 з'єднання тримачів і на масажних головках 1 2, 3, 4 або нерознімно закріпляти їх там, а другу частину рознімно закріпляти в МІСЦІ 17 І на масажних головках Наприклад, можна виконувати перпендикулярні робочим площинам 11 і 12 додаткові масажні елементи 146 і 147, а також 149 і 150 у вигляді виступів в МІСЦІ 17 з'єднання тримачів на масажних головках 1, 2, 3, 4 ВІДПОВІДНО, а перпендикулярні робочій площині 10 масажний елемент 145 і масажні елементи 148 рознімно закріпляти в МІСЦІ 17 з'єднання тримачів та в масажних головках 1, 2, 4 Постійна наявність додаткових масажних елементів 146 і 147, а також 149 і 150 в МІСЦІ 17 з'єднання тримачів і на масажних головках ВІДПОВІДНО зменшує КІЛЬКІСТЬ замін масажних елементів у порівнянні з рознімним закріпленням їх усіх, а рознімне закріплення масажних елементів 145 і 148 в МІСЦІ 17 і масажних головках 1, 2, 3 забезпечує всі потрібні масажні режими У більш простій формі виконання масажера зі змінними додатковими масажними елементами масажні головки 1, 2 виконані (фіг 39) з однаковим діаметром, більшим, ніж діаметр головок 3, 4 У МІСЦІ 17 з'єднання тримачів виконаний нарізний хвостовик 151, перпендикулярний робочій площині 9 масажера, а в головках 1, 2, 3 - однакові з хвостовиками 151 нарізні хвостовики 152, перпендикулярні цій же робочій площині 9 масажера До ма 49424 ЗО сажера доданий комплект додаткових масажних елементів, кожний з яких виконаний з глухим нарізним отвором для нагвинчування його на ВІДПОВІДНИЙ нарізний хвостовик 151 або 152 Комплект додаткових масажних елементів складений з декількох груп, кожна з яких містить декілька однакових за формою, матеріалами, з яких вони виготовлені, та біологічною активністю додаткових масажних елементів, різних за своєю довжиною та за діаметрами контактуючих з масажованою зоною поверхонь, причому кожна група складена з декількох підгруп, кожна з яких містить чотири цілком однакових масажних елементи Це створює, можливість для кожного з масажних режимів, які передбачає будь-який масажний метод, встановлювати на масажні головки 1,2, 3 та місце 17 з'єднання тримачів ВІДПОВІДНІ додаткові масажні елементи з цього комплекту 3 цього комплекту в МІСЦІ 17 з'єднання тримачів закріплений, наприклад, масажний елемент 153 у вигляді тримача 154 з глухим нарізним отвором 155, яким цей елемент нагвинчений на хвостовик 151, і порожниною, в якій з можливістю обертання встановлений постійний магніт 156 у вигляді кулі, зафіксований в порожнині тримача 154 кільцем 157, яке приклеєне зовнішньою поверхнею до внутрішньої поверхні порожнини в тримачу 154 На масажній головці 1 закріплений, наприклад, масажний циліндричний металічний елемент 158 з покриттям 159 із золота чи срібла на вершині кінцевої поверхні та глухим нарізним отвором 155, яким масажний елемент 158 нагвинчений на хвостовик 152 на головці 1 На масажній головці 2 закріплений, наприклад, масажний елемент 160 у вигляді тримача 161 з глухим нарізним отвором 155, яким цей елемент нагвинчений на хвостовик 152 на головці 2, та запресованою в порожнину тримача 161 вставкою 162, наприклад, у вигляді перлини На масажній головці З закріплений, наприклад, масажний конічний елемент 163, наприклад, з цирконію, з глухим нарізним отвором 155, яким цей елемент нагвинчений на хвостовик 152 на головці З Масажер працює таким чином Для частини передбачених вибраним масажним методом режимів у нарізні отвори 151 і 152 вгвинчують нарізними хвостовиками додаткові масажні елементи s Головки 1, 2, 3, 4 використовують поодинці для масажу та самомасажу біологічно активних і больових точок, а також м'язових груп, розташованих у трудно приступних місцях Масажні головки дають мінімальне заглиблення у тканину масажованої зони Головки 1 - 4 також використовують попарно Використання пар головок 1 і 2 забезпечує режим з однаковими за інтенсивністю впливами обох головок на масажовану зону, причому максимально м'який режим, оскільки ці головки мають максимальну площу контакту з тканиною масажованої зони й тому викликають найменші деформації цієї тканини та напруження в ній Дещо жорсткіші масажні режими, причому також з однаковими впливами обох головок на масажовану зону, забезпечує спільне використання головок 3 та 4 Таке спільне використання пар масажних головок особливо корисне при сегментарному масажі хребетного стовпа та прилеглих м'я 31 зів Спільне використання пар масажних головок 1 і 3, або 2 та 4, або 1 і 4 забезпечує режими з різними за інтенсивністю впливами обох головок на масажовану зону Приспільному використанні трьох головок масаж робочими площинами 10, 11, 12 забезпечує м'які масажні режими Жорсткіші режими, причому зі спільною дією чотирьох масажних елементів, забезпечує масаж робочою площиною 9 при закріпленні на головках 1, 2, 3 та в МІСЦІ 17 з'єднання тримачів додаткових масажних елементів з радіусами кривизни, меншими, ніж радіуси кривизни масажних головок Якщо масажний метод передбачає використання режимів, при яких поряд з механічними впливами масажних елементів мають бути здійснені також ІНШІ ВИДИ ВПЛИВІВ, ТО на головки 1, 2, 3, а також в МІСЦІ 17 з'єднання тримачів встановлюють додаткові масажні елементи, які виконані з різних матеріалів і які мають різні види корисної біологічної активності, а також відрізняються формою та/або розмірами (масажні елементи, виконані з різних металів або сплавів, з покриттям або без нього, з деревини, природних тіл або у вигляді постійних магнітів) Наприклад, на головках 1, 2, 3 закріплюють масажні елементи 158, 160, 163, а в МІСЦІ 17 з'єднання тримачів - масажний елемент 153 При масажі робочою площиною 9 масажера додаткові масажні елементи 153, 158, 160, 163 поряд з механічною дією на тканину масажованої зони створюють також на неї специфічні впливи у ВІДПОВІДНОСТІ зі своєю біологічною активністю постійний магніт 156 у масажному елементі 153 перекочується по масажуваній зоні, створюючи на неї вплив змінного магнітного поля, масажний елемент 158 створює гальванічні мікроструми між основою елемента 158 і покриттям 159, при цьому також має місце переніс до тканини масажованої зони мікроелементів з основи масажного елемента 168 і покриття 169, перлина 162 на масажному елементі 160 та цирконієвий елемент 163 створюють енергетичний вплив у ВІДПОВІДНОСТІ до своєї позитивної енергетики, при цьому також має місце переніс до тканини масажованої зони ВІДПОВІДНИХ мікроелементів Таким чином, масаж робочою площиною 9 одночасно забезпечує чотири різноманітні механічні та специфічні впливи на 49424 32 тканину масажованої зони Масажер з комплектом рознімно закріплюваних в отворах 151 і 152 тих чи інших додаткових масажних елементів є в такому ж ступеню універсальним відносно масажних методів і режимів, як і наведений на фіг1, 2, але, на відміну від нього, використання цього масажера для здійснення масажних методів, передбачаючих багато різних режимів, потребує багато замін масажних елементів Додаткові масажні елементи 153, 158, 160, 163 або якісь ІНШІ елементи можуть бути нерознімно закріплені у МІСЦІ 17 з'єднання тримачів і на масажних головках 1,2, 3 Такий масажер є більш простим у виготовленні та використанні, але він може бути використаний для здійснення масажних методів, які передбачають значно обмежений діапазон масажних режимів, або для здійснення масажних методів з широким діапазоном масажних режимів, але в комбінації з іншими масажерами Таким чином, запропонований винахід дає широкий спектр форм виконання додаткових масажних елементів, закріплюваних або виконуваних у МІСЦІ з'єднання тримачів масажних головок, від простих виступів до масажних елементів зі вставками, від масажних елементів, виготовлених з того ж матеріалу, що й масажер, до масажних елементів з багатошаровими покриттями, а також різноманітність форм виконання масажерів, від масажера з одним виступом у МІСЦІ з'єднання тримачів масажних головок до масажерів з декількома рознімно закріплюваними в МІСЦІ з'єднання тримачів і з декількома рознімно закріплюваними на масажних головках додатковими масажними елементами Усе це дозволяє виготовлювати масажери з різними рівнями складності конструкції та виготовлення й тим самим вартості та з різними рівнями універсальності відносно різних масажних методів і режимів, від масажерів найпростішої конструкції, придатних для здійснення простих масажних методів, передбачаючих обмежений діапазон масажних режимів, до найскладніших масажерів з комплектами змінних додаткових масажних елементів, придатних для здійснення будь-яких найскладніших масажних методів, передбачаючих найширший діапазон масажних режимів 24 34 49424 33 ЗО 31 6 Фіг 4 42 Фіг б Фіг 5 49 51 Фіг 7 8 1 36 49424 35 24 5 2 1 5 17 8 Фіг. 9 1 5 Фіг. 11 ФІГ. 13 Фіг. 14 49424 37 8 17 67 38 6 1 г/ 66/ \85 68 5 71 \а ФІг. 15 6 1 5 78 6 1 5 Фіг. 18 6 39 49424 40 95 Фіг. 24 >іг. 23 103 Фіг. 25 Фіг 26 18 0 Фіг. 27 Фіг 28 41 42 49424 114 113 / Фіг. 29 1 1 3 / _3/12q/ V \11б\ш Фіг. ЗО 114 43 49424 44 11 Фіг. 33 Фіг 34 142 Фіг. 35 Фіг 36 /|\ И 48 Фіг 37 150 \148 ФЇГ38 45 46 49424 Фіг. 40 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
