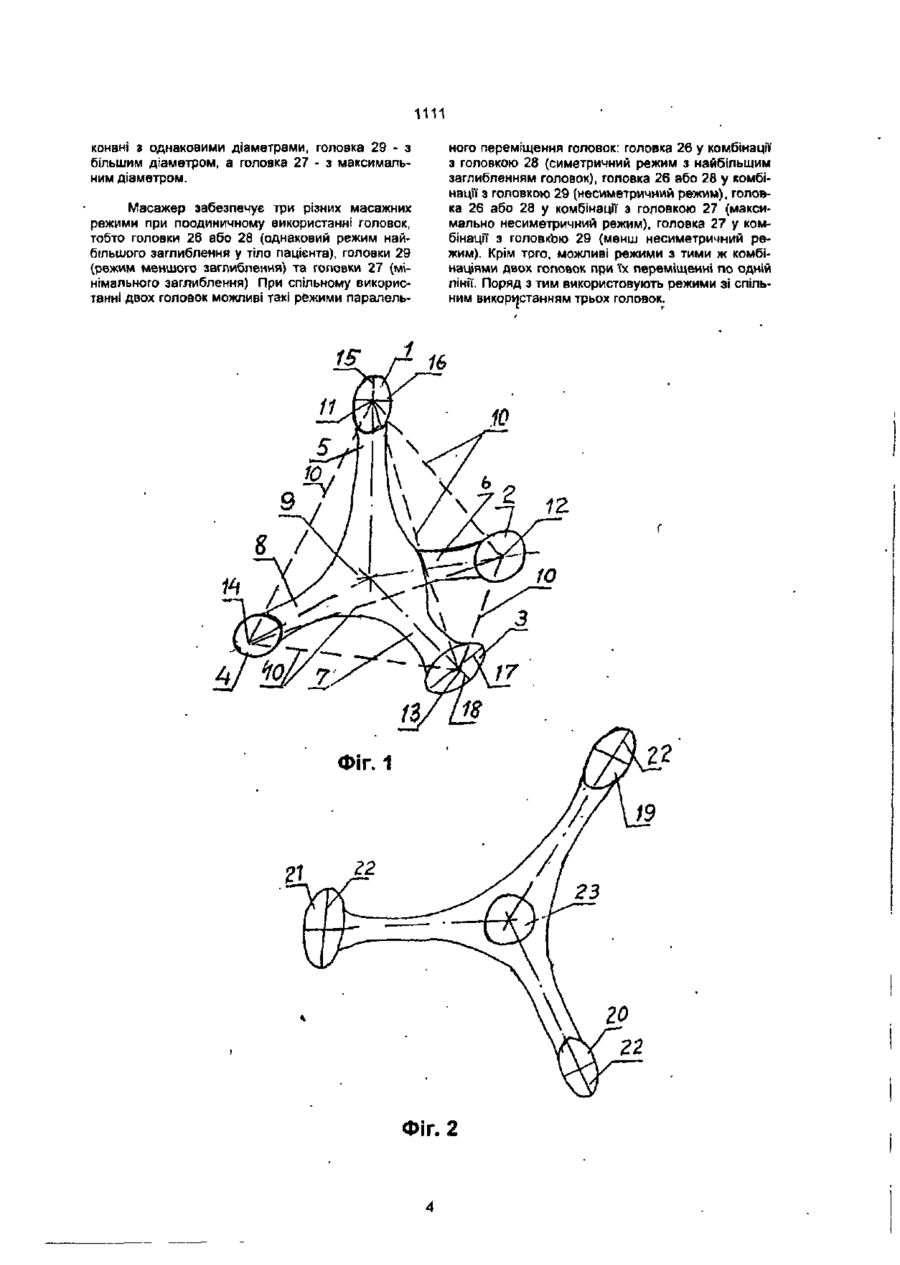

УКРАЇНА UA (и, 1.111 (із, U (51) 6 А61Н15/00, А61Н39/04 МІНІСТЕРСТВО ОСВІТИ t НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) МАСАЖЕР (21,2001021412 (22)28.02.2001 (24,17.12.2001 (46,17.12.2001, Бюл. № 11, 2001 р. (72, Ляпко Микола Григорович (73) ЛЯПКО МИКОЛА ГРИГОРОВИЧ (57,1. Масажер у вигляді трьох робочих головок з поверхнями у формі замкнених тіл обертання, розміщених на кінцях трьох розташованих під кутами один до одного і з'єднаних протилежними головкам кінцями довгастих тримачів, причому щонайменш одна головка виконана з відмінним від інших діаметром, який відрізняється тим, що має четверту робочу головку, яка розміщена на кінці четвертого тримача, з'єднаного з протилежним головці кінцем та з кінцями інших тримачів, причому тримачі розташовані таким чином, що прямі, проведені між центрами робочих головок, утворюють уявну чотиригранну піраміду, у вершинах якої розташовані ці центри, а усередині - місце з'єднання тримачів. 2. Масажер за п. 1, який відрізняється тим, що щонайменш одна головка виконана відмінною від інших за геометричною формою. 3. Масажер за п. 2, який відрізняється тим, що робочі головки виконані зі сферичними, та/або овалоїдними, та/або еліпсоїдними поверхнями. 4. Масажер .за п. З, який відрізняється тим, що частина головок виконана зі сферичними, а решта з овалоїдними або еліпсоїдними головками. 5. Масажер за пп. З або 4, який відрізняється тим, що великі осі частини овалоїдних або еліпсоїдних робочих головок розташовані уздовж осей тримачів, а решти головок - перпендикулярно їм. Корисна модель стосується масажерів з декількома робочими головками й може бути використана для проведення фізіотерапевтичних процедур у медичних, спортивних, реабілітаційних закладах, а також у домашніх умовах. Відомий масажер з двома сферичними робочими головками різних діаметрів та довгастим тримачем з відігнутим під кутом 60-120* відрізком, причому одна з головок розміщена на кінці тримача, а -друга - на кінці його відігнутого відрізка (патент РФ № 2040239, М. кл. А61Н 15/00,1995 р.,. Цей. масажер обумовлює малий діапазон масажних режимів, оскільки передбачає лише використання одної чи другої головки поодинці.'Крім того, одною головкою можна обробити лише невелику площу масажуваної зони пацієнта, тому масаж усієї зони потребує значного часу, якщо вона має велику площу. тримачу (патент РФ N* 2042347, М. кл. А61Н 15/00,1995 p.). Цей масажер забезпечує значно більший діапазон масажних режимів, оскільки забезпечує як використання чотирьох головок поодинці, так І спільне використання першої та четвертої головок або другої та третьої. Можливість спільного використання пар головок, крім того, дозволяє охопити головками більшу площу масажуваної зони тіпа пацієнта й тим самим скорочує тривалість масажу цієї зони. Проте діапазон масажних режимів обмежений можливістю використання головок поодинці та спільного використання лише двох головок. Спільне використання лише двох головок обумовлює значну тривалість масажу зони тіла пацієнта, яка має велику площу. Найближчим за сукупністю ознак і досяганим результатом до об'єкта корисної' моделі є вибраний за прототип масажер у вигляді трьох сферичних робочих головрк з різними діаметрами, розміщених на кінцях трьох довгастих тримачів, розташованих під кутами 120" ± 20' один до одного в одній площині та з'єднаних між собою протилежними головкам кінцями (патент РФ № 2063739, М кл. А61Н 15/00,1996 p.). Відомий також масажер з чотирма сферичними робочими головками трьох різних діаметрів та довгастим корпусом, причому перша головка розміщена на одному кінці корпусу, друга та третя головки однакового діаметра - на двох паралельних вісі корпусу тримачах на другому кінці корпусу та четверта - на перпендикулярному вісі корпусу 6. Масажер за будь-яким з пп. 1 - 5, який відрізняється тим, що щонайменш одна головка виконана шорсткою або з грубими насічками. 1111 Вказаний масажер забезпечує поряд з використанням трьох головок поодинці (які можуть бути виконані з різними діаметрами) спільне використання двох або трьох головок, що забезпечує збільшення діапазону масажних режимів Спільне використання трьох головок дозволяє обробляти значну площу масажуваної зони тіла пацієнта й тим самим значно скоротити тривалість масажу. Однак наявність у масажері пише трьох головок та утворення головками однієї робочої площини обумовлює можливість об'єднання в одному масажері лише трьох форм виконання головок та обмежує кількість комбінацій спільно використовуваних головок лише спільним використанням двох з трьох головок (три комбінації) або всіх трьох (одна комбінація), що, у свою чергу, обмежує діапазон масажних режимів чотирма В основу корисної моделі поставлена задача вдосконалення масажера шляхом виконання його з чотирма робочими головками, утворюючими чотири робочі площини, кожна з яких складена з трьох робочих головок, що дозволить об'єднати в одному масажері більшу кількість головок з різними формами виконання та збільшить кількість комбінацій спільно використовуваних головок і тим самим збільшить діапазон масажних режимів. Поставлена задача вирішується тим, що масажер у вигляді трьох робочих головок з поверхнями у формі замкнених тіл обертання, розміщених на кінцях трьох розташованих під кутами один до одного і з'єднаних протилежними головкам кінцями довгастих тримачів, причому щонайменш одна головка виконана з відмінними від інших розмірами, згідно з корисною моделлю, оснащений четвертою робочою головкою, розміщеною на кінці четвертого тримача, з'єднаного протилежним головці кінцем з кінцями іншіх тримачів, причому тримачі розташовані таким чином, що прямі, проведені між центрами робочих головок, утворюють уявну чотиригранну піраміду, у вершинах якої розташовані ці центри, а у середині - місце з'єднання тримачів. Виконання масажера з чотирма робочими головками дозволяє об'єднати в одному масажері більшу кількість форм виконання головок, тобто їх геометричних форм, розмірів і чистоти поверхонь головок, яка визначає коефіцієнти тертя між головкою та шкірою пацієнта, що забезпечує можливість діяти на задані зони тіла пацієнта у різних режимах, тобто з різними величинами тиску, тертя, площі контакту головки з цими зонами, оскільки вказані величини є функціями не тільки зусиль на масажер, але й розмірів головки, й форми та чистоти п поверхні. Розташування головок по вершинах чотиригранної піраміди, тобто утворення в масажері чотирьох робочих площин, в кожній з яких знаходяться по три головки, збільшує кількість комбінацій спільно використовуваних головок. Зокрема при виконанні одної пари головок з меншим діаметром,, а другої пари - з більшим, можливі такі комбінації спільно використовуваних головок: 1) дві головки меншого діаметра (що забезпечує симетричну дію масажера з глибоким проникненням у тканину тіла пацієнта), 2) дві головки більшого діаметра (симетрична дія масажера з меншим проникненням у тканину тіла), 3) дві головки, з яких одна меншого діаметра, а друга - більшого (несиметрична дія масажера з різною глибиною проникнення у тканину тіла), 4) три головки, з яких дві меншого діаметра та одна більшого (більша площа дії масажера), 5) три головки, з яких дві більшого та одна - меншого діаметра. При виконанні усіх чотирьох, головок різними кількість таких комбінацій збільшується до десяти (шість комбінацій спільно використовуваних пар головок + чотири комбінації спільно використовуваних трьох головок). При цьому кожна з чотирьох робочих площин масажера має комбінації з трьох головок з різними геометричними формами, та/або розмірами, та/або чистотою поверхні,' що забезпечує при спільному використанні усіх трьох головок кожної з робочих площин різні масажні режими, оскільки кожна головка діє на масажувану зону відмінно від інших, зокрема при коливаннях площини довкола центра ваги масажера. Усе це обумовлює збільшення діапазону масажних режимів, що, у свою чергу, обумовлює універсальність масажера у відношенні до різних зон тіла пацієнтів та їх розмірів, масажних методів, а також достатність одного масажера для виконання всіх необхідних масажних операцій тоі чи іншої зони тіла пацієнта, з яких складається той чи інший масажний метод, або більшої їх частини. Доцільно виконувати щонайменш одну головку відмінною від інших за геометричною формою та/або чистотою поверхні, що додатково збільшує кількість комбінацій робочих головок, використовуваних для одного масажного прийому. При цьому робочі головки можуть бути виконані зі сферичними, та/або овалоідними, та/або еліпсоїдними поверхнями. Сферична головка забезпечує при тому ж самому зусиллі на масажер одну й ту ж площу лобового контакту з зоною тіла пацієнта й тим самим те ж саме заглиблення в тканину тіла при будь-яких напрямках переміщення масажера, овалоїдні ж чи еліпсоїдні - меншу площу лобового контакту з тілом при переміщенні масажера у напрямку більшої вісі головки та більшу у напрямку меншої вісі, тобто виконання головок овалоідними або еліпсоїдними дає більшу кількість масажних режимів. Частина головок може бути виконана зі сферичними, а решта з овалоідними або еліпсоїдними головками, що додатково збільшує кількість масажних режимів. При цьому великі вісі частини овалоїдних або еліпсоїдних робочих головок можуть бути розташовані уздовж вісей тримачів, а решти головок перпендикулярно ним, що додатково збільшує кількість масажних режимів. Щонайменш одна головка може бути виконана шероховатою або крупноізсіченою. Це обумовлює великий коефіцієнт тертя між нею та масажуваною зоною тіла, з-за чого шкіра та м'язи при проході головки сильно розтягуються перед головкою, утворюючи складки, що підвищує масажний ефект. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображений в аксонометричній проекції масажер, в якому всі головки виконані з різними геометричними формами та розмірами; на фіг. 2 - масажер, в якому дві головки виконані з однаковою геометричною формою та розмірами, вид зверху; на фіг 3 - масажер, в якому дві головки виконані з насічками, вид зверху; на фіг 4 - масажер зі сферичними головками. 1111 Масажер {фіг 1) виконаний у вигляді чотирьох робочих головок 1, 2, 3, 4, розміщених на кінцях чотирьох довгастих тримачів 5, 6, 7, 8, з'єднаних протилежними головкам кінцями в МІСЦІ 9 Тримачі 5-8 з головками 1-4 розташовані під кутами 120° один до одного таким чином, що Ліни 10, проведені між центрами 11, 12,13,14 робочих головок 1-4, утворюють чотиригранну піраміду, у вершинах якої розташовані ці центри Місце 9 з'єднання протилежних головкам кінців тримачів 5-8 знаходиться усередині піраміди Головки 1-4 утворюють чотири робочих площини, перша з яких складена головками 1, 2 та 3, друга - головками 1, 2 та 4, третя - головками 1, 3 та 4, четверта - головками 2, З та 4 Головка 1 виконана овапоідною чи еліпсоїдною з великою віссю 15, розташованою по ВІСІ тримача 5, і малою віссю 16 Головки 2 та 4 виконані сферичними, а головка 3 овалоідною чи еліпсоїдною з великою віссю 17, перпендикулярною ВІСІ тримача 7 \ малою вюсю 18 Діаметр сферичних головок 2 та 4 становить 25 і 20 мм ВІДПОВІДНО Велика вісь головок 1 і 3 становить ЗО мм, а мала -15 мм Довжина тримачів 5-8 дорівнює 40 мм Масажер виготовляють з пластмаси або ебоніту литтям підтиском Масажер працює таким чином Масаж однієї з головок 1-4 роблять на дрібних суглобах рук і ніг, на місцях больових точок при невралгіях, на місцях потовщень на шкірі та підшкірної клітковини та взагалі на тих зонах тіла, де є будь-які паталопчні відкладення Головка переміщує шкіру, що знаходиться під нею, углиб тканини Для цього встановлюють масажер таким чином, щоб тримач 5 або 6-8 був розташований перпендикулярно або похило до поверхні масажуваної зони тіла, та створюють на масажер максимально можливе зусилля, повертаючи головку довкола її вісі або надаючи масажеру зворотнопоступальні рухи При цьому різко посилюється струм крові та подрібнення ескудатів, які витискуються з мікросудин і струмом крові вимиваються до лімфатичних судин Для створення максимального заглиблення в тканину тіла пацієнта (що доцільно при масажі пацієнтів з розвиненим м'язовим шаром) використовують головку 1, яка забезпечує мінімальну площу лобового контакту з тглом Для створення менших величин заглиблення використовують (у порядку зниження величини заглиблення) головки 4, 2 та 3. причому головка 3 забезпечує максимальну площу лобового контакту з тілом Головки 1-4 можна використовувати попарно, що забезпечує більш-менш рівномірне (при використанні пар головок 1-2,1-4, 2-3) або нерівномірне (при використанні пар 1-3 або 3-4) напруження сухожиль скелетних м'язів При цьому пари головок обробляють за один прохід більшу площу масажуваної зони, але ВІДПОВІДНО З меншим тиском збоку окремої головки, отже й заглибленням у тіло пацієнта Можна використовувати по три головки разом у різних комбінаціях, при цьому три головки обробляють за один прохід ще більшу площу масажуваної зони, але ВІДПОВІДНО ЗІ ще меншим тиском збоку кожної головки, отже й заглибленням у тіло пацієнта Таким чином, при використанні головок 1-4 поодинці масажер забезпечує чотири різних масажних режимів відносно величин тиску на тіло пацієнта та, як наслідок, величин заглиб лення головок у тіло пацієнта Поряд з тим він забезпечує шість режимів попарного використання головок в таких їх комбінаціях 1-2, 1-3, 1-4, 2-3, 24, 3-4, та чотири режими спільного використання трьох головок в таких їх комбінаціях 1-2-3,1-2-4 13-4, 2-3-4 Наприклад, при масажі навколохребетної зони тіла пацієнта та зони інервацп пошкодженого нервового корінця спочатку для ослаблення болю при подальшому масажі створюють прогріваючий ефект з розтягненням зв'язочно-м'язового апарата хребта, для чого використовують головку 3 При цьому встановлюють тримач 7 перпендикулярно або похило тілу пацієнта з одного боку хребта та виконують зворотно-поступапьні рухи масажером уздовж хребта, з потрібним зусиллям натискуючи на масажер, що викликає витискування з мікросудин лімфи та застійних елементів крові за рахунок механічної дм поряд з рефлекторної реакції Далі те ж саме здійснюють з протилежного боку хребта Для створення більш сильного прогріваючого ефекту те ж саме здійснюють з послідовним використанням головок 2, 4, 1 Далі діють по обидва боки хребта двома головками 1-4, а потім головками 2-4 На заключній стадії використовують три головки розміщуючи, наприклад, головки 1, 2 з одного боку хребта, а головку 4 - з протилежного Таким чином масажер забезпечує виконання всіх необхідних операцій корекції хребта причому ці операції також забезпечують багатоплановий корисний рефлекторний вплив на вражені органи та системи організму Для посилення результатів вищевказаних операцій доцільно додатково обробляти також ІНШІ рефлекторні зони тіла пацієнта Крім того, масажер може бути використаний для лікування больових та інших синдромів захворювань, для чого вибірково обробляють майже всі поверхні тіпа пацієнта Масажер (фіг 2) виконаний з трьома однаковими за розмірами еліпсоїдними головками 19, 20 і 21, причому великі ВІСІ 22 головок 19 і 20 розташовані уздовж вісей їх тримачів, а велика вісь 22 головки 21 - перпендикулярно її тримачу Четверта головка 23 виконана сферичною Перерізи головок 19-21, 23 перпендикулярні їх тримачам, збільшуються у такому порядку 19 і 20-23-21 На відміну від попереднього цей масажер забезпечує три режими з поодиночним використанням головок відносно величини заглиблення голпвок у тканину тіла пацієнта, проте забезпечує рівномірне напруження сухожиль скелетних м"язів при спільному використанні головок 19 і 20 Масажер (фіг 3) виконаний з головками 24 та 25, які мають крупну насічку у вигляді квадратиків Насічки можуть бути виконані також у формі ромбиків При масажі головками 24 та 25 великий коефіцієнт тертя між ними та масажуваною зоною тіпа викликає сильне розтягування шкіри та м'язів при проході головок, утворюючи перед головками складки, що інтенсифікує масажний ефект. Ці головки використовують зг зменшеними зусиллями на масажер без заглиблення у тканину тіла, головним чином для обробки верхніх шарів шкіри, наприклад, для прискорення обновлення шкіри Масажер (фіг 4) виконаний зі сферичними головками 26, 27, 28, 29, з яких головки 26 і 28 ви 1111 кон ані з однаковими діаметрами, головка 29 - з більшим діаметром, а головка 27 - з максимальним діаметром. Масажер забезпечує три різних масажних режими при поодиничному використанні головок, тобто головки 26 або 28 (однаковий режим найбільшого заглиблення у тіло пацієнта), головки 29 (режим меншого заглиблення) та головки 27 (мінімального заглиблення) При спільному використанні двох головок можливі такі режими паралель ного переміщення головок: головка 26 у комбінації з головкою 28 (симетричний режим з найбільшим заглибленням головок), головка 26 або 28 у комбінації з головкою 29 (несиметричний режим), головка 26 або 28 у комбінації з головкою 27 (максимально несиметричний режим), головка 27 у комбінації з головкою 29 (менш несиметричний режим). Крім трго, можливі режими з тими ж комбінаціями двох головок при їх переміщенні по одній лінії. Поряд з тим використовують режими зі спільним використанням трьох головок. 10 Фіг. 2 1111 Фіг. З Фіг. 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
