Сигарета

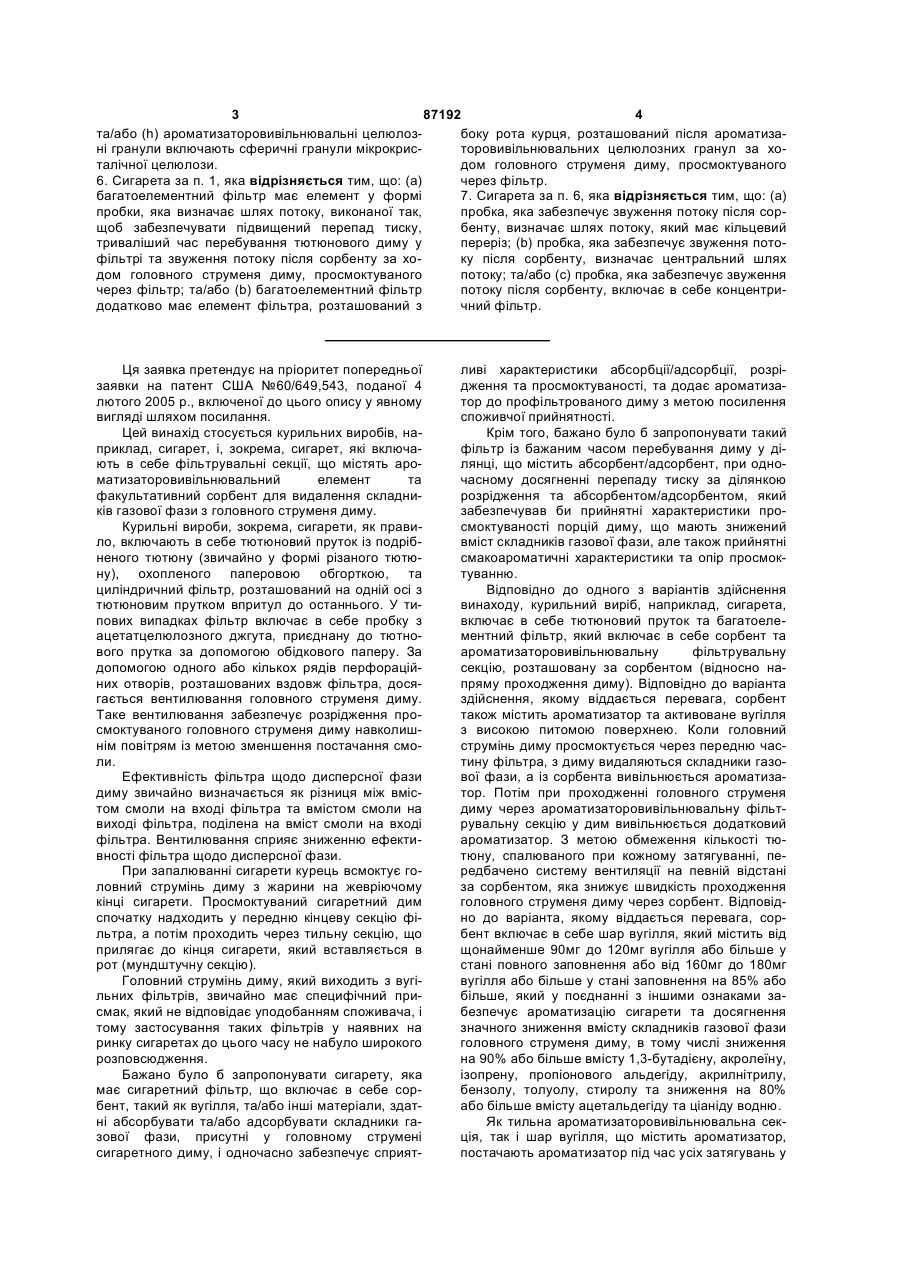

1. Сигарета, яка має тютюновий пруток та багатоелементний фільтр, який містить сорбент та має систему вентиляції вздовж фільтра, причому сорбент та система вентиляції виконані та розташовані так, щоб суттєвою мірою видаляти щонайменше один складник диму з головного струменя диму при його просмоктуванні через фільтр, а також містить ароматизаторовивільнювальні целюлозні гранули, виконані з можливістю вивільнювання ароматизатора у головний струмінь диму, причому ароматизаторовивільнювальні целюлозні гранули розташовані після сорбенту за ходом головного струменя диму, протягуваного через фільтр, та мають розмір від 0,5 мм до 1,5 мм. 2. Сигарета за п. 1, яка відрізняється тим, що: (а) сорбент включає активоване вугілля у формі гранул, розташованих у порожнині фільтра, та/або частинки активованого вугілля, впроваджені у пробку фільтрувального матеріалу; (b) сорбент включає гранули у передній порожнині, а ароматизаторовивільнювальні целюлозні гранули розташовані у тильній порожнині фільтра; (с) сорбент розташований у порожнині між елементом фільтра, розташованим з боку тютюнового прутка, та центральним елементом фільтра, причому порожнина заповнена щонайменше на 85 %; (d) сорбент 2 (19) 1 3 87192 4 та/або (h) ароматизаторовивільнювальні целюлозбоку рота курця, розташований після ароматизані гранули включають сферичні гранули мікрокристоровивільнювальних целюлозних гранул за хоталічної целюлози. дом головного струменя диму, просмоктуваного 6. Сигарета за п. 1, яка відрізняється тим, що: (а) через фільтр. багатоелементний фільтр має елемент у формі 7. Сигарета за п. 6, яка відрізняється тим, що: (а) пробки, яка визначає шлях потоку, виконаної так, пробка, яка забезпечує звуження потоку після сорщоб забезпечувати підвищений перепад тиску, бенту, визначає шлях потоку, який має кільцевий триваліший час перебування тютюнового диму у переріз; (b) пробка, яка забезпечує звуження потофільтрі та звуження потоку після сорбенту за хоку після сорбенту, визначає центральний шлях дом головного струменя диму, просмоктуваного потоку; та/або (с) пробка, яка забезпечує звуження через фільтр; та/або (b) багатоелементний фільтр потоку після сорбенту, включає в себе концентридодатково має елемент фільтра, розташований з чний фільтр. Ця заявка претендує на пріоритет попередньої заявки на патент США №60/649,543, поданої 4 лютого 2005 p., включеної до цього опису у явному вигляді шляхом посилання. Цей винахід стосується курильних виробів, наприклад, сигарет, і, зокрема, сигарет, які включають в себе фільтрувальні секції, що містять ароматизаторовивільнювальний елемент та факультативний сорбент для видалення складників газової фази з головного струменя диму. Курильні вироби, зокрема, сигарети, як правило, включають в себе тютюновий пруток із подрібненого тютюну (звичайно у формі різаного тютюну), охопленого паперовою обгорткою, та циліндричний фільтр, розташований на одній осі з тютюновим прутком впритул до останнього. У типових випадках фільтр включає в себе пробку з ацетатцелюлозного джгута, приєднану до тютнового прутка за допомогою обідкового паперу. За допомогою одного або кількох рядів перфораційних отворів, розташованих вздовж фільтра, досягається вентилювання головного струменя диму. Таке вентилювання забезпечує розрідження просмоктуваного головного струменя диму навколишнім повітрям із метою зменшення постачання смоли. Ефективність фільтра щодо дисперсної фази диму звичайно визначається як різниця між вмістом смоли на вході фільтра та вмістом смоли на виході фільтра, поділена на вміст смоли на вході фільтра. Вентилювання сприяє зниженню ефективності фільтра щодо дисперсної фази. При запалюванні сигарети курець всмоктує головний струмінь диму з жарини на жевріючому кінці сигарети. Просмоктуваний сигаретний дим спочатку надходить у передню кінцеву секцію фільтра, а потім проходить через тильну секцію, що прилягає до кінця сигарети, який вставляється в рот (мундштучну секцію). Головний струмінь диму, який виходить з вугільних фільтрів, звичайно має специфічний присмак, який не відповідає уподобанням споживача, і тому застосування таких фільтрів у наявних на ринку сигаретах до цього часу не набуло широкого розповсюдження. Бажано було б запропонувати сигарету, яка має сигаретний фільтр, що включає в себе сорбент, такий як вугілля, та/або інші матеріали, здатні абсорбувати та/або адсорбувати складники газової фази, присутні у головному струмені сигаретного диму, і одночасно забезпечує сприят ливі характеристики абсорбції/адсорбції, розрідження та просмоктуваності, та додає ароматизатор до профільтрованого диму з метою посилення споживчої прийнятності. Крім того, бажано було б запропонувати такий фільтр із бажаним часом перебування диму у ділянці, що містить абсорбент/адсорбент, при одночасному досягненні перепаду тиску за ділянкою розрідження та абсорбентом/адсорбентом, який забезпечував би прийнятні характеристики просмоктуваності порцій диму, що мають знижений вміст складників газової фази, але також прийнятні смакоароматичні характеристики та опір просмоктуванню. Відповідно до одного з варіантів здійснення винаходу, курильний виріб, наприклад, сигарета, включає в себе тютюновий пруток та багатоелементний фільтр, який включає в себе сорбент та ароматизаторовивільнювальну фільтрувальну секцію, розташовану за сорбентом (відносно напряму проходження диму). Відповідно до варіанта здійснення, якому віддається перевага, сорбент також містить ароматизатор та активоване вугілля з високою питомою поверхнею. Коли головний струмінь диму просмоктується через передню частину фільтра, з диму видаляються складники газової фази, а із сорбента вивільнюється ароматизатор. Потім при проходженні головного струменя диму через ароматизаторовивільнювальну фільтрувальну секцію у дим вивільнюється додатковий ароматизатор. З метою обмеження кількості тютюну, спалюваного при кожному затягуванні, передбачено систему вентиляції на певній відстані за сорбентом, яка знижує швидкість проходження головного струменя диму через сорбент. Відповідно до варіанта, якому віддається перевага, сорбент включає в себе шар вугілля, який містить від щонайменше 90мг до 120мг вугілля або більше у стані повного заповнення або від 160мг до 180мг вугілля або більше у стані заповнення на 85% або більше, який у поєднанні з іншими ознаками забезпечує ароматизацію сигарети та досягнення значного зниження вмісту складників газової фази головного струменя диму, в тому числі зниження на 90% або більше вмісту 1,3-бутадієну, акролеїну, ізопрену, пропіонового альдегіду, акрилнітрилу, бензолу, толуолу, стиролу та зниження на 80% або більше вмісту ацетальдегіду та ціаніду водню. Як тильна ароматизаторовивільнювальна секція, так і шар вугілля, що містить ароматизатор, постачають ароматизатор під час усіх затягувань у 5 87192 6 процесі куріння, але постачання ароматизатора з в себе тютюновий пруток та багатоелементний тильної секції більше при перших затягуваннях, фільтр, де багатоелементний фільтр включає в ніж при подальших затягуваннях. Навпаки, постасебе щонайменше одну сорбентовмісну секцію, чання ароматизатора з вугільного шару більше сконструйовану та розташовану так, щоб видаляти при подальших затягуваннях. Таким чином, постащонайменше один складник диму з головного чання ароматизатора є збалансованим та безпеструменя диму при його просмоктуванні через рервним на протязі всього процесу куріння. фільтр, та щонайменше одну ароматизаторовивіПеревагою фільтра є те, що він забезпечує льнювальну секцію, сконструйовану та розташобажане досягнення оптимального часу перебуванвану з розрахунком на вивільнення ароматизатора ня диму в секціях фільтра, які включають в себе у головний струмінь диму, причому ароматизатосорбувальний матеріал, та одночасно забезпечує ровивільнювальна секція розташована за сорбенсприятливі характеристики розрідження диму натовмісною секцією відносно напряму проходження вколишнім повітрям та прийнятний опір просмокголовного струменя диму, через фільтр, та ароматуванню (RTD), очікуваний більшістю курців. тизаторовивільнювальна секція включає в себе За іншим варіантом здійснення винаходу, процелюлозні гранули, які містять ароматизатор. понується сигаретний фільтр, у якому розташовані Відповідно до додаткового варіанта здійснену фільтрі целюлозні гранули, що містять ароматиня винаходу, пропонується сигарета, яка включає затор, здатні вивільнювати бажані ароматизаційні в себе тютюновий пруток та багатоелементний домішки у головний струмінь диму, що проходить фільтр, який включає в себе сорбент та ароматичерез фільтр. Ці фільтри можуть застосовуватися заторовивільнювальну фільтрувальну секцію, розу сигаретах, які включають або не включають в ташовану за сорбентом, де сорбент містить актисебе передню секцію сорбувального матеріалу, а воване вугілля з великою питомою поверхнею, також у традиційних або нетрадиційних сигаретах, причому, коли головний струмінь диму просмоктунаприклад, у сигаретах, які курять у курильних ється через передню частину фільтра, з диму висистемах з електрично нагрівними сигаретами. даляються складники газової фази, і з шару адсоВідповідно до додаткового варіанта здійсненрбента вивільнюється ароматизатор, а потім у ня винаходу, пропонується сигарета, яка включає головний струмінь диму вивільнюється додатковий в себе тютюновий пруток та багатоелементний ароматизатор при проходженні диму через аромафільтр, який включає в себе сорбент та систему тизаторовивільнювальну секцію фільтра; систему вентиляції, впроваджену вздовж фільтра, причому вентиляції фільтра, розташовану на певній відстасорбент та система вентиляції сконструйовані та ні за сорбентом так, щоб знизити швидкість прохорозташовані так, щоб суттєвою мірою видалити дження головного струменя диму через сорбент; щонайменше один складник диму з головного причому активоване вугілля містить від щонайместруменя диму при його просмоктуванні через нше 90мг до 120мг вугілля або більше у стані повфільтр, а ароматизаторовивільнювальні целюлозного заповнення або від 160мг до 180мг вугілля ні гранули розташовані так, щоб вивільнювати або більше у стані заповнення на 85% або більше; ароматизатор у головний струмінь диму, причому причому сигарета забезпечує досягнення значного згадані ароматизаторовивільнювальні целюлозні зниження вмісту певного складника газової фази гранули розташовані за сорбентом відносно наголовного струменя диму. пряму проходження головного струменя диму, Відповідно до ще одного варіанта здійснення просмоктуваного через фільтр. винаходу, пропонується сигарета, яка включає в Відповідно до ще одного з варіантів здійсненсебе тютюновий пруток та багатоелементний ня винаходу, пропонується багатоелементний фільтр, який включає в себе тильну ароматизувафільтр курильного виробу, який має абсорбентовльну секцію та передню сорбентовмісну секцію, де місну секцію, розташовану впритул до передньої ароматизувальна секція включає в себе целюлозні кінцевої частини фільтра, причому ця абсорбентогранули, які містять ароматизатор, а сорбент місвмісна секція має ефективність видалення диспетить активоване вугілля з великою питомою поверсної фази у межах від 10% до 20% та знижений рхнею, причому згадане вугілля розташоване так, опір просмоктуванню; секцію, що створює опір що коли головний струмінь диму просмоктується просмоктуванню, яка включає в себе звуження через передню частину фільтра, з диму видаляпотоку та систему вентиляції, причому ця секція, ються складники газової фази; система вентиляції що створює опір просмоктуванню, розташована у фільтра впроваджена на певній відстані за сорбепроміжному положенні по довжині фільтра, і секнтом так, щоб знижувати швидкість проходження ція, що створює опір просмоктуванню, має ефекголовного струменя диму через сорбент; та згадативність видалення дисперсної фази у межах від не вугілля містить від щонайменше 90мг до 120мг 10% до 20%; та ароматизаторовивільнювальні вугілля або більше у стані повного заповнення або целюлозні гранули, розташовані у подальшій часвід 160мг до 180мг вугілля або більше у стані затині фільтра, причому ці ароматизаторовивільнюповнення на 85% або більше; та система вентилявальні целюлозні гранули мають ефективність ції фільтра впроваджена на відстані щонайменше видалення дисперсної фази у межах від 10% до приблизно 12мм від кінця сигарети, що вставля20% та знижений опір просмоктуванню, причому ється в рот; причому сигарета забезпечує досягцей знижений опір просмоктуванню є нижчим від нення значного зниження вмісту певного складниопору просмоктуванню секції, що створює опір ка газової фази головного струменя диму. просмоктуванню. За одним варіантом здійснення винаходу, Відповідно до ще одного з варіантів здійсненпропонується сигаретний фільтр, який включає в ня винаходу, пропонується сигарета, яка включає себе щонайменше одну сорбентовмісну аромати 7 87192 8 заторовивільнювальну секцію, сконструйовану та ментний фільтр, із частковим розрізом фільтра розташовану для вивільнення ароматизатора у для ілюстрування внутрішніх деталей. головний струмінь тютюнового диму та видалення На Фіг.2 показано вигляд збоку сигарети, яка щонайменше одного складника диму з головного включає в себе тютюновий пруток та багатоелеструменя тютюнового диму, та щонайменше одну ментний фільтр, із частковим розрізом фільтра додаткову ароматизаторовивільнювальну секцію, для ілюстрування внутрішніх деталей. сконструйовану та розташовану для вивільнення На Фіг.3 показана у розрізі частина модифікододаного ароматизатора у головний струмінь диваної тильної ароматизаторовивільнювальної секму, причому додаткова ароматизаторовивільнюції. вальна секція включає в себе целюлозні гранули, На Фіг.4 показано вигляд збоку іншої сигарети, що містять ароматизатор, розташовані за сорбеняка включає в себе тютюновий пруток та багатотовмісною ароматизаторовивільнювальною секціелементний фільтр, із частковим розрізом фільтра єю. Додаткова ароматизаторовивільнювальна седля ілюстрування внутрішніх деталей. кція може включати в себе пробку з На Фіг.5 показано вигляд збоку ще однієї сигафільтрувального матеріалу, який містить ароматирети, яка включає в себе тютюновий пруток та зувальні гранули, або сорбентовмісна ароматизабагатоелементний фільтр, із частковим розрізом торовивільнювальна секція може включати в себе фільтра для ілюстрування внутрішніх деталей. активоване вугілля з нанесеним на нього ароматиНа Фіг.6 показано графік залежності між кількізатором. Сорбентовмісна ароматизаторовивільстю вугілля та зниженням вмісту акролеїну для нювальна секція може включати в себе три фільтвиготовленої вручну сигарети, конструкція якої рувальних елементи, в тому числі активоване відповідає показаному на Фіг.1 варіанту здійсненвугілля з нанесеним на нього ароматизатором та ня, якому віддається перевага. ацетатцелюлозні джгутові компоненти з протилеНа Фіг.7А показано графік залежності між кільжних боків активованого вугілля, або додаткова кістю вугілля та зниженням вмісту 1,3-бутадієну ароматизаторовивільнювальна секція може вклюдля виготовленої вручну сигарети, конструкція якої чати ацетатцелюлозну пробку з нанесеним на неї відповідає показаному на Фіг.1 варіанту здійсненароматизатором. Додаткова ароматизаторовивіня, якому віддається перевага. льнювальна секція може включати в себе охоплеНа Фіг.7В показано графік залежності між кільну обгорткою пробки ацетатцелюлозну пробку з кістю вугілля та зниженням вмісту 1,3-бутадієну ароматизатором, нанесеним на обгортку пробки, а для виготовленої машинним способом сигарети, сорбентовмісна ароматизаторовивільнювальна конструкція якої відповідає показаному на Фіг.1 секція може включати в себе вугільні гранули з варіанту здійснення, якому віддається перевага, з нанесеним на них ароматизатором. Сорбентовміпорожниною довжиною 12мм. сна ароматизаторовивільнювальна секція може На Фіг.8 показано вигляд збоку іншої сигарети, включати в себе щонайменше від 90мг до 120мг яка включає в себе тютюновий пруток та багатоактивованого вугілля або більше у стані повного елементний фільтр, із частковим розрізом фільтра заповнення або від 160мг до 180мг активованого для ілюстрування внутрішніх деталей. вугілля або більше у стані заповнення на 85% або На Фіг.9 показано вигляд збоку ще однієї сигабільше. рети, яка включає в себе тютюновий пруток та За іншим варіантом здійснення винаходу, пробагатоелементний фільтр, із частковим розрізом понується сигарета з фільтром, де фільтр включає фільтра для ілюстрування внутрішніх деталей. в себе целюлозні гранули, що містять ароматизаНа Фіг.10 показана у розрізі частина модифітор, причому ароматизувальні гранули містять кованої тильної ароматизувальної секції. введений у них щонайменше один леткий аромаНа Фіг.11 показано вигляд збоку ще однієї ситизатор. Фільтр може включати або не включати в гарети, яка включає в себе тютюновий пруток та себе сорбент. багатоелементний фільтр, із частковим розрізом Пропонується спосіб оброблення головного фільтра для ілюстрування внутрішніх деталей. струменя тютюнового диму, що утворюється траНа Фіг. 2-13 показано вигляд збоку сигарет, що диційною або нетрадиційною сигаретою, яка має включають в себе фільтри з передніми секціями на тильному кінці сигаретний фільтр; спосіб вклюгранул сорбенту та розташованими за ними секцічає пропускання головного струменя тютюнового ями ароматизувальних гранул. диму через сигаретний фільтр таким чином, що На Фіг.14 показано вигляд збоку сигарети, яка головний струмінь диму контактує із целюлозними включає в себе фільтр із передньою секцією грагранулами, що містять ароматизатор, які вивільнул сорбенту та розташованою за нею пробкою з нюють леткі компоненти ароматизатора у голофільтрувального матеріалу, який містить аромативний струмінь тютюнового диму, забезпечуючи зувальні гранули. досягнення бажаного смакоароматичного ефекту На Фіг.15 показано вигляд збоку сигарети, яка головного струменя тютюнового диму. Головний включає в себе фільтр із передньою секцією граструмінь тютюнового диму можна вводити у коннул сорбенту та розташованою за нею секцією такт з передньою секцією сорбента з метою видаароматизувальних гранул у пробці із джгутового лення щонайменше одного складника головного фільтрувального матеріалу. струменя диму, а потім у контакт з целюлозними На Фіг.16 показано вигляд збоку сигарети, яка гранулами, що містять ароматизатор. включає в себе фільтр із передньою секцією сорНа Фіг.1 показано вигляд збоку сигарети, яка бенту у пробці з джгутового фільтрувального мавключає в себе тютюновий пруток та багатоелетеріалу та розташованою за нею секцією аромати 9 87192 10 зувальних гранул у пробці з джгутового фільтрувуваним у сигаретній промисловості, або меншим. вального матеріалу. Шар активованого вугілля здатний адсорбувати Як показано на Фіг.1, згідно з варіантом здійсскладники головного струменя диму, зокрема, нення, якому віддається перевага, пропонується складники газової фази, в тому числі альдегіди, сигарета 10, яка включає в себе пруток 12 курилькетони та інші леткі органічні сполуки, зокрема, ного матеріалу, наприклад, подрібненого тютюну, 1,3-бутадієн, акролеїн, ізопрен, пропіоновий альта багатоелементний фільтр 14 (або фільтр), придегід, акрилнітрил, бензол, толуол, стирол, ацетаєднаний до прутка 12 за допомогою обідкового льдегід та ціанід водню. Як пояснено нижче, мопаперу 16. При вживанні термінів у формі однини жуть бути застосовані сорбувальні матеріали, мається на увазі наявність одного або кількох відвідмінні від вугілля, і такі матеріали охоплюються повідних елементів. При запалюванні сигарети 10 визначенням «сорбувальні матеріали», вживаним у тютюновому прутку 12 утворюється головний у цьому описі. струмінь диму, який просмоктується через тютюЩодо частинок вугілля 20, то перевага віддановий пруток 12 та багатоелементний фільтр 14. ється розмірам частинок від 10 меш до 70 меш У цьому описі терміни «перед» («передній») та (0,2-2,0мм), а більша перевага — розмірам від 20 «за» («тильний») стосовно відносного положення меш до 50 меш (0,3-0,8мм). секцій фільтра та інших ознак віднесені до напряВідповідно до варіанта, якому віддається пему головного струменя диму, який просмоктується ревага, принаймні на частину шару 20 сорбенту, через тютюновий пруток 12 та багатоелементний якщо не на весь цей шар, нанесений ароматизафільтр 14. тор (або шар просочений ароматизатором іншим Відповідно до варіанта, якому віддається песпособом), так що шар 20 сорбенту передньої соревага, багатоелементний фільтр 14 включає в рбентовмісної секції 15 здатний не тільки видаляти себе першу передню сорбентовмісну секцію 15 та один або кілька складників газової фази з головномундштучну секцію 22. Термін «сорбент» охоплює го струменя диму, але також вивільнювати аромаабсорбенти та адсорбенти. У цьому першому ватизатор у головний струмінь диму. Відповідно до ріанті здійснення, якому віддається перевага, сорваріанта, якому віддається перевага, ароматизабентовмісна секція 15 включає в себе фільтруватор додають до вугілля шляхом розбризкування льний субблок типу «пробка-порожнина-пробка», ароматизувального матеріалу на партію активоваякий включає в себе центральний фільтрувальний ного вугілля, завантажену у змішувальний (галтуелемент 17, прилеглий до тютюнового прутка кінвальний) барабан або, за альтернативним спосоцевий елемент 18, що знаходиться на певній відбом, у псевдозріженому шарі із застосуванням стані від центрального фільтрувального елемента азоту як псевдозріджувального засобу, при цьому 17 так, що визначає у комбінації з ним порожнину ароматизувальний матеріал можна розбризкувати 19, та шар активованого вугілля 20 з високою пина псевдозріджений шар вугілля. томою поверхнею, розташований у порожнині 19. Як показано на Фіг.1, центральний фільтруваПрилеглий до тютюнового прутка кінцевий елельний елемент 17 багатоелементного фільтра 14 у мент 18 розташований впритул до тютюнового варіанті, якому віддається перевага, включає в прутка 12 та у варіанті, якому віддається перевага, себе пробку 26 із волокнистого фільтрувального включає в себе пробку з ацетатцелюлозного джгуматеріалу, відповідно до варіанта, якому віддаєтьта з низьким значенням RTD. У варіанті, якому ся перевага, з ацетатцелюлозного джгута з помірвіддається перевага, прилеглий до тютюнового ними або низькими значеннями ефективності випрутка кінцевий елемент 18 має найменшу довжидалення дисперсної фази та опору ну, можливу в умовах високошвидкісного машинпросмоктуванню, у поєднанні з одним або кількома ного виробництва, та за варіантом, якому відданитками 27, на які нанесений ароматизатор. При ється перевага, має найнижче значення RTD просмоктуванні головного струменя тютюнового серед фільтрувальних елементів, з яких склададиму через центральний фільтрувальний елемент ється багатоелементний фільтр 14. 17 та вздовж нитки 27 у головний струмінь диму Мундштучний (з боку, що вставляється в рот) вивільнюється ароматизатор. Фільтрувальні пробкінцевий елемент 22 за варіантом, якому віддаєтьки з включеними ароматизувальними нитками мося перевага, має форму пробки з ацетатцелюлози жна одержати від фірми American Filtrona або іншого придатного волокнистого або тканого Company, 8410 Jefferson Davis Highway, Richmond, матеріалу з помірною або низькою ефективністю Va. 23237-1341, a придатна конструкція центральвидалення дисперсної фази. У варіанті, якому відного фільтрувального елемента 17 описана у падається перевага, ефективність видалення диспетенті США № 4,281,671, включеному до цього опирсної фази є низькою, при цьому значення деньє су у повному обсязі шляхом посилання. та загального деньє вибрано з розрахунком на У варіанті здійснення, якому віддається перезабезпечення бажаного загального значення оповага, центральний фільтрувальний елемент 17 та ру просмоктуванню багатоелементного фільтра його ароматизувальна нитка 27 розташовані за 14. шаром вугілля 20 з нанесеним ароматизатором. Відповідно до варіанта, якому віддається пеЗа одним із варіантів здійснення, ароматизатор ревага, вугілля у шарі 20 адсорбенту має форму вивільнюється як з шару 20 ароматизованого вугранул або аналогічну. У варіанті, якому віддаєтьгілля, так і з ароматизувальної нитки 27, розташося перевага, вугіллям є активоване вугілля з висованої за цим шаром, так що забезпечується збакою питомою поверхнею, наприклад, вугілля на лансоване безперервне постачання смакових та основі шкаралупи кокосового горіха, з типовим ароматичних речовин на протязі куріння. Однак розміром частинок за стандатом ASTM, застосоароматизатори можуть знаходитися або тільки в 11 87192 12 елементі 17, або тільки у шарі вугілля 20, або ж у фільтром до бажаного рівня. Ці відомі рішення будь-якій з вищезгаданих частин фільтра при досприяли згорянню надлишку тютюну і, відповідно, датковому нанесенні ароматизаторів на одну або підвищенню значень відношення СО до смоли у кілька обгорток пробок та/або на обідковий папір порівнянні з варіантами конструкцій сигарет за цим 16. винаходом, яким віддається перевага. Відповідно до варіанта, якому віддається пеВідповідно до варіанта, якому віддається перевага, у обідковому папері 16 виконано один або ревага, перфораційні отвори 24 розташовані за кілька обводових рядів перфораційних отворів 24, шаром вугілля 20, отже, лінійна швидкість прохорозташованих вздовж центрального елемента 17 дження головного струменя диму через шар вугілта за шаром 20 ароматизованого вугілля, відповіля 20 зменшується, а час перебування головного дно до варіанта, якому віддається перевага, поструменя диму у шарі вугілля 20 збільшується. близу переднього кінця центрального елемента Збільшений час перебування, у свою чергу, сприяє 17, що прилягає до шару вугілля 20. Це розташупідвищенню ефективності активованого вугілля вання, якому віддається перевага, забезпечує мащодо зниження вмісту небажаних складників голоксимальну відстань між кінцем 9 сигарети, що вного струменя диму. Дим розріджується навковставляється в рот, та перфораційними отворами лишнім повітрям, яке проходить через перфора24, яка у варіанті, якому віддається перевага, стаційні отвори 24 та змішується з головним новить щонайменше 12 мм або більше, отже, губи струменем диму, чим досягається розрідження споживача не перекривають перфораційні отвори повітрям у межах від приблизно 45% до 65%. На24. Крім того, оскільки надходження розріджувальприклад, при ступені розрідження 50% об'ємна ного повітря поблизу переднього кінця центральшвидкість потоку через сигарету до перфораційного елемента 17 само по собі знижує ефективних отворів зменшується на 50%, тим самим лінійність видалення дисперсної фази тильними на швидкість диму знижується на 50%. частинами елемента 17, то розташування системи Відповідно до варіанта, якому віддається певентиляції вздовж фільтрувального елемента 17 у ревага, шар вугілля містить від щонайменше 90мг передній його частині сприяє спрощенню конструдо 120мг активованого вугілля або більше у стані кції елемента 17, спрямованої на забезпечення повного заповнення порожнини 19 або від 160мг дещо підвищеного (але помірного) опору просмокдо 180мг активованого вугілля або більше у стані туванню без значного підвищення ефективності заповнення на 85% або більше, що у поєднанні зі щодо дисперсної фази, тим самим сприяючи підзбільшеним часом перебування та вивільненням триманню бажаної низької ефективності щодо диароматизатора, описаним вище, дозволяє одерсперсної фази центрального елемента 17 та багажати ароматизовану сигарету, в якій досягається тоелементного фільтра 14 у цілому. значне зниження вмісту компонентів газової фази Відповідно до варіанта, якому віддається пеголовного струменя диму, в тому числі зниження ревага, ступінь вентилювання для сигарет із пона 90% або більше вмісту 1,3-бутадієну, акролеїну, стачанням загальної кількості смоли 6мг лежить у ізопрену, пропіонового альдегіду, акрилнітрилу, межах від 40% до 60%, у варіанті, якому віддаєтьбензолу, толуолу, стиролу та зниження на 80% ся більша перевага, цей показник становить від або більше вмісту ацетальдегіду та ціаніду водню. приблизно 45% до 55%. Збільшена кількість вугілля також забезпечує адеВважається, що вентилювання забезпечує не кватний рівень активності, достатній для досягтільки розрідження головного струменя диму, але нення таких показників зниження вмісту згаданих також, у поєднанні з низькою ефективністю багакомпонентів на протязі очікуваного терміну зберітоелементного фільтра 14 щодо дисперсної фази, гання сигарети (6 місяців або менше). зменшення кількості тютюну, спалюваного при За одним із прикладів, довжина тютюнового кожному затягуванні. Вентилювання послаблює прутка 12 у варіанті, якому віддається перевага, всмоктувальну дію на жарину і, таким чином, зместановить 49мм, а довжина багатоелементного ншує кількість тютюну, спалюваного при затягуфільтра 14 становить 34мм. Довжина чотирьох ванні. Як наслідок, зменшуються абсолютні кількофільтрувальних елементів сигарети 10 у варіанті сті компонентів диму. Відповідно до варіанта, здійснення винаходу, якому віддається перевага, якому віддається перевага, різні фільтрувальні характеризується такими значеннями: довжина елементи (центральний фільтрувальний елемент прилеглого до тютюнового прутка кінцевого еле17, прилеглий до тютюнового прутка кінцевий мента 18 у варіанті, якому віддається перевага, елемент 18, шар вугілля 20 та кінцевий елемент становить 6мм; довжина шару вугілля 20 у варіан22, що вставляється в рот) мають низькі значення ті, якому віддається перевага, становить 12мм при ефективності щодо дисперсної фази, і ступінь венкількості вугілля 180мг; довжина центрального тилювання вибрана таким чином, що різниця між елемента 17 у варіанті, якому віддається перевабажаним постачанням смоли із сигарети з фільтга, становить 8мм; та довжина кінцевого елемента ром та кількістю смоли на виході тютюнового прут22, що вставляється в рот, у варіанті, якому віддака 12 зводиться до мінімуму. Таке рішення сприяє ється перевага, становить 8мм. Загальна кількість покращенню відношення вмісту монооксиду вуг«смоли» (FTC) у варіанті, якому віддається перелецю у постачуваному димі до кількості смоли вага, лежить у діапазоні 6мг при кількості затягу(відношення СО до смоли). Навпаки, у відомих вань 7 або більше. Усі елементи 17, 18, 20 та 22 рішеннях метою було встановлення спочатку вмісмають низьку ефективність видалення дисперсної ту смоли на виході тютюнового прутка 12 та застофази, та у варіанті, якому віддається перевага, сування фільтрування дисперсної фази, спрямосеред усіх волокнистих або тканих елементів (17, ване на зниження постачання смоли із сигарети з 18 та 22) найнижчій опір просмоктуванню та най 13 87192 14 нижчу ефективність видалення дисперсної фази Субблок «пробкамає прилеглий до тютюнового прутка кінцевий порожнина-пробка» (сеелемент 18, оскільки він розташований перед вен86 (0,843) кція 15 (елементи 17, 18 тилювальними отворами і тому найбільше впливає та 20): RTD секції, мм на головний струмінь диму. На відміну від інших вод. ст. (кПа) волокнистих або тканих елементів, в прилеглий до тютюнового прутка кінцевий елемент 18 головний З інформації, поданої вище у Таблиці І, виплиструмінь диму надходить за відсутності розріджуває, що характеристики RTD центрального елемевального потоку повітря. нта 17, яким віддається перевага, включають знаТютюновий пруток 12 може бути обгорнений у чення для невентильованого та вентильованого звичайний сигаретний папір, або для цієї мети елемента, і що в умовах вентилювання, коли елеможе бути застосований смужкуватий папір. Смумент 17 відповідає першому варіанту здійснення жкуватий сигаретний папір має розташовані через винаходу, якому віддається перевага, RTD центпевні проміжки целюлозні смужки 21, які охоплюрального елемента 17 приблизно дорівнює RTD ють по колу готовий тютюновий пруток сигарети кінцевого елемента 22, що вставляється в рот, або 10, призначені для модифікування масової швидє близьким до нього. Відповідно, основна частка кості горіння з метою зниження ризику займання RTD фільтра стосується ділянки, розташованої за основи в разі, якщо сигарета 10 залишається на системою вентиляції. Перевага такого розташуній у стані жевріння. Смужкуватий сигаретний павання полягає в поєднанні ділянки, де виникає пір описаний у патентах США № 5,263,999 та № RTD, з частиною фільтра, до якої надходить вен5,997,691, включених до цього опису у повному тилювальний потік повітря, і, отже, ефективність їхньому обсязі шляхом посилання. видалення дисперсної фази може підтримуватися Різні елементи сигарети 10, показаної на Фіг.1, на знижених рівнях, в той самий час згадана діляохарактеризовані більш детально у поданій нижче нка забезпечує переважну частку бажаного загаТаблиці І. льного RTD фільтра. Відповідно до варіанта, якому віддається перевага, прилеглий до тютюнового прутка кінцевий елемент 18 є елементом, що має найнижчі значення RTD та ефективності видалення дисперсної Таблиця І фази, оскільки він розташований перед вентилювальними отворами і взаємодіє з нерозрідженим 6 мг смоли, вентилюголовним струменем диму. Завдяки такому розтаСигарета вання 50% шуванню, вплив прилеглого до тютюнового прутка Сигаретний фільтр 14 в кінцевого елемента зводиться до мінімуму, так що цілому: зводиться до мінімуму кількість смоли на виході Довжина фільтра, мм тютюнового прутка та, у свою чергу, мінімізується 34 Довжина обідка, мм кількість тютюну, спалюваного при кожному затя38 Опір просмоктуванню 14 (1,118) гуванні. (RTD) фільтра, мм У варіанті здійснення винаходу, якому віддається перевага, ефективність видалення дисперсвод.ст. (кПа) ної фази для багатоелементного фільтра 14 в ціКінцевий елемент 22. що лому лежить у межах від приблизно 40% до 45% вставляється в рот: Хапри визначенні цього показника в умовах куріння рактеристики джгута деньє 3,0У/загальне сигарети із фільтром за стандартом США (об'єм RTD елемента, мм деньє 35000 28 (0,274) затягування 35см3 за 2с). вод.ст. (кПа) У варіанті здійснення винаходу, якому віддаЦентральний елемент ється перевага, кількість вугілля у фільтрі стано17: вить приблизно 180мг плюс/мінус приблизно 10мг, деньє 1,8У/загальне Характеристики джгута що відповідає середньому ступеню заповнення деньє 35000 85% для порожнини довжиною 12мм при тради6 мг смоли, вентилюційних значеннях довжини обводу сигарети (привання 50% 46 (0,451) Сигарета RTD елемента, близно 22-26мм). Вказаний ступінь заповнення у (невентильований)/ мм вод. ст. (кПа) поєднанні із вказаною кількістю вугілля забезпечує приблизно 30 (0,294) зниження вмісту акролеїну та 1,3-бутадієну на 90% (вентильований) (відносно маси смоли) у порівнянні із сигаретою Прилеглий до машинного виготовлення, що відповідає промистютюну кінцевий елемент ловому стандарту (відомою під позначенням сига18: денье 5,0 Y/загальне рети 1R4F). Характеристики джгута деньє 35000 15 (0,147) Можна застосовувати менші кількості вугілля RTD елемента, мм вод. при забезпеченні такого самого ефекту за умови ст. (кПа) наближення до повного заповнення (95% або біШар вугілля 20: льше). При кількостях вугілля в межах від 70мг до Довжина порожнини, мм 12 100мг, більш конкретно, в межах від 90мг до Маса, мг 180 120мг, повністю заповнені фільтри типу «пробкаRTD порожнистого еле25 (0,245) порожнина-пробка» забезпечують зниження вмісту мента, мм вод. ст. (кПа) акролеїну та 1,3-бутадієну на 90% або більше у 15 87192 16 порівнянні з відповідним показником для сигарети забезпечував нижню межу кількісного визначення 1R4F. Таке рішення забезпечує значне зменшення менше від 0,45мкг, в той час як зниження вмісту кількості вугілля, необхідної для видалення згада1,3-бутадієну на 90%, показане на Фіг.7А, відповіних компонентів диму, та значну економш витрат дає розрахованій залишковій кількості 1,3на виробництво. Ущільнені та/або повністю заповбутадієну приблизно 0,42мкг. Відповідно, ефектинені фільтри типу «пробка-порожнина-пробка» вність кількостей вугілля, які забезпечують видазабезпечують також більшу відтворюваність харалення приблизно 90% 1,3-бутадієну, фактично ктеристик очищення газової фази від сигарети до може перевищувати 90%. сигарети. На Фіг.7В графічно зображено залежність між У зв'язку з поданою вище інформацією доцількількістю вугілля у фільтрі та рівнями вмісту 1,3но розглянути Фіг.6, де лінія А відповідає сукупнобутадієну для сигарет машинного виготовлення, сті даних, визначених при тестуванні виготовлених конструкція яких відповідає показаному на Фіг.1 вручну сигарет, конструкція яких відповідає покаваріанту здійснення, з порожниною 19 довжиною заному на Фіг.1 варіанту, якому віддається перева12мм. Ступінь заповнення визначали за методига, та які містять порожнину 19 фіксованої довжини кою наповнення без ущільнення із застосуванням 10мм; таким чином, для послідовних точок лінії А градуйованого циліндра. Залежність, показана на об'єм порожнини 19 залишається незмінним, в той фігурі, свідчить, що сигарети машинного виготовчас як кількість вугілля при переході зліва направо лення, сконструйовані з розрахунком на ступінь вздовж лінії А Фіг.6 зростає від 100мг до приблиззаповнення 83%, забезпечують зниження вмісту но 160мг. Ця послідовність вказує, що, коли згада1,3-бутадієну приблизно на 90% у порівнянні з на порожнина частково заповнена 100мг вугілля (у відповідним показником для сигарети 1R4F. Розцих умовах значний простір у порожнині лишаєтьрахунковий ступінь заповнення 85% або більше ся незаповненим), ефективність вугілля щодо забезпечує зниження вмісту 1,3-бутадієну понад зниження вмісту акролеїну значно знижується. 90% у порівнянні з відповідним показником для Навпаки, лінія В на Фіг.6 відповідає сукупності сигарети 1R4F за умови завантаження у порожниданих, визначених при тестуванні виготовлених ну довжиною 12мм активованого вугілля з високою вручну сигарет, конструкція яких відповідає покапитомою поверхнею. заному на Фіг.1 варіанту здійснення, якому віддаВідповідно до варіанта, якому віддається пеється перевага, але об'єм порожнини дорівнює ревага, згадане активоване вугілля з високою пиабо приблизно дорівнює об'єму вугілля, тобто нетомою поверхнею має питому поверхню приблиззаповнений об'єм зведений до мінімуму, і обхідні но 1000м2/г або більше. канали повз шар вугілля практично відсутні. При Курильні випробування виконувалися експертакій модифікації бажана ефективність видалення тами-дегустаторами із застосуванням сигарет акролеїну досягається при кількості вугілля в меконструкції, аналогічної показаному на Фіг.1 варіажах від приблизно 90мг до 100мг. Навпаки, частнту здійснення, якому віддається перевага. При ково заповнені порожнини, які характеризуються курінні таких сигарет, які включали в себе елемент лінією А, забезпечують бажане зниження вмісту з ароматизованою ниткою 27, розташований за акролеїну на 90% або більше тільки в разі, якщо неароматизованим шаром вугілля 20, експерти порожнина заповнена значно більшою кількістю відзначали присутність смакового відтінку аромавугілля, а саме 160мг або більше. тизованого тютюну при кількох перших затягуванАналогічна залежність зображена на Фіг.7А, де нях, проте при подальших затягуваннях відзначалінія А відповідає сукупності даних, визначених лися менш прийнятні відтінки запаху, які визнано для сигарет конструкцї, аналогічної показаному на типовими для більш традиційних сигарет із «дереФіг.1 варіанту здійснення, якому віддається перевним вугіллям». Крім того, при курінні таких тестовага, де зберігається незмінний об'єм порожнини вих сигарет, які включали ароматизований шар довжиною 10мм при постійному зростанні заванвугілля 20, але в яких ароматизаторовивільнюватажуваної у порожнину кількості вугілля від 100мг льний елемент 27 за ароматизованим шаром вудо приблизно 160мг. Лінія В на Фіг.7А відповідає гілля 20 був відсутній, експерти відзначали, що сукупності даних, одержаних для сигарет аналогіпри кількох перших затягуваннях дим мав менш чної конструкції, подібної до згаданого варіанта прийнятні відтінки запаху, які визнано типовими здійснення, якому віддається перевага, де об'єм для більш традиційних сигарет із «деревним вугілпорожнини дорівнює або приблизно дорівнює об'лям», але після кількох перших затягувань відчуєму вугілля, тобто незаповнений об'єм зведений вався відтінок більш ароматизованого тютюну. до мінімуму, і обхідні канали повз шар вугілля Навпаки, при курінні сигарет конструкції, аналогічпрактично відсутні. Ці дані свідчать, що щільно ної показаному на Фіг. 1 варіанту здійснення, якозаповнений фільтр із 80-100мг вугілля забезпечує му віддається перевага, що включали в себе елебажану ефективність видалення 1,3-бутадієну мент з ароматизованою ниткою 27, розташованою (90% або більше), яка на лінії А відповідає значно за ароматизованим шаром вугілля 20, експерти збільшеній кількості вугілля (приблизно 160мг). відзначали більш збалансовані характеристики Залежність, зображена лінією А на Фіг.7А, та запаху тютюнового диму тестових сигарет при всіх дані, що підтверджують Лінію А, вказують, що сезатягуваннях. редня кількість вугілля 160мг при ступені заповБез обмеження конкретною теорією, вважанення порожнини приблизно 85% забезпечує зниється, що фільтрувальні елементи спільно вивільження вмісту 1,3-бутадієну приблизно на 90%. нюють ароматизатор у струмінь диму, і обидва Слід зазначити, що підтверджуючі дані були одерджерела ароматизатора забезпечують збалансожані із застосуванням методу випробувань, який ваний запах та смак головного струменя диму на 17 87192 18 протязі куріння. Крім того, вважається, що основна іншим взаємним розташуванням елементів; для маса ароматизатора, що міститься в центральнопозначення аналогічних елементів застосовано му елементі 17, вивільнюється з ароматизувальної однакові цифрові позиції. У сигареті 10А ароматинитки 27 у першу чергу, і таке вивільнення із часом заторовивільнювальний нитковий елемент 27 роззменшується, в той час як вивільнення ароматизаташований у кінцевому елементі 22, що вставлятора із шару вугілля 20 із часом посилюється, приється в рот, поблизу кінця сигарети 10А, що чому на пізніших стадіях куріння сигарети вивільвставляється в рот, за ароматизованим шаром нюється більша кількість ароматизатора. вугілля 20, та відділений від останнього центральНаявність ароматизатора як у шарі вугілля 20, так і ним елементом 17. У цьому варіанті на ароматив центральному елементі 17 або поблизу нього зувальну нитку 27 може бути нанесений пластифісприяє збалансованому постачанню ароматизатокатор, наприклад, триацетин, для утримування ра та подовженню терміну зберігання сигарети 10. нитки на місці всередині елемента 17 та запобіУ варіанті здійснення винаходу за Фіг.1 та інгання витягування нитки з фільтра під час куріння. ших варіантах перевага віддається кількості ароЗа альтернативним варіантом, для забезпечення матизатора у вугіллі 20 від 3 мг до 6мг, більша того самого результату ароматизувальна нитка 27 перевага, віддається кількості приблизно 4-5мг; може бути сплетеною. Як і в першому варіанті аналогічно, перевага віддається кількості аромаздійснення, якому віддається перевага, передбатизатора у нитці 27 від 3мг до 6мг, більша перевачено систему вентиляції 24, впроваджену у певнога, віддається кількості приблизно 4-5мг. Слід мати му місці вздовж центрального фільтрувального на увазі, що вказана в цьому описі кількість аромаелемента 17 поблизу ароматизованого шару вутизованого вугілля 180 мг включає кількість арогілля 20, але позаду нього. матизатора. У поданій нижче Таблиці II вказано додаткові Як показано на Фіг.2, інший варіант здійснення детальні характеристики та альтернативні варіанвинаходу, якому віддається перевага, пропонує ти, що стосуються різних елементів сигарети 10А модифіковану сигарету 10А з такими самими секза Фіг.2. ціями фільтра, як у сигареті 10 за Фіг.1, але з дещо Таблиця II СорбентоАроматизувальна нитка вмісний Характеристика /кінцевий елемент 22, що Шар сорбенту 20 елемент вставляється в рот 17 Довжина, мм 7-9 6-8 10-14 10-20 RTD, мм 15-20 (0,147-0,196) (0,09820-30 (0,196-0,294) вод.ст. (кПа) 0,196) Активоване вугілля, Ацетатцелюлоза, бавов- Ацетат- кокосове, висока пиМатеріал(и) няне пасмо целюлоза тома поверхня, 150200 мг Ефективність щодо диспер10%-15% 10%-15% 12%-20% сної фази Ацетатцелюлозна нитка Ароматизатор на джгуті Імпрегноване вугілля Ароматизатор на обгорAPS Альтернативи тці пробки Цеоліти Ароматизована обгортка Інші сорбенти пробки Мається на увазі, що вищезазначені характеристики, які стосуються другого варіанта здійснення, якому віддається перевага (Фіг.2), можуть бути застосовані також до першого варіанта здійснення, якому віддається перевага (Фіг.1), з урахуванням, звичайно, того, що в останньому варіанті здійснення (за Фіг.1) ароматизувальна нитка 27 розташована у центральному фільтрувальному елементі 17. У цьому варіанті кінець сигарети 10, що вставляється в рот, має більш традиційний вигляд. На Фіг.3 показано альтернативний варіант додаткового ароматизаторовивільнювального елемента 17, показаного на Фіг.1 та Фіг.2. Конкретно, ароматизаторовивільнювальний елемент 17А, показаний на Фіг.3, включає ацетатцелюлозну Прилеглий до Перфораційні тютюну кінцевий отвори 24 елемент 18 6 14 мм від рота 25-35 (0,2450,343) 20%-40% (вент.) Ацетатцелюлоза, Попереднє вугілля на джгуті, перфоруванвугільний папір ня 10%-40% пробку 50 низької ефективності щодо дисперсної фази, обгорнену обгорткою 52 пробки. З'єднувальна обгортка 54 охоплює обгортку пробки та інші елементи багатоелементного фільтра 14 (не показані). Ароматизатор нанесений на обгортку 52 пробки або на зовнішню поверхню ацетатцелюлозної пробки 50 і вивільнюється у сигаретний дим, коли він проходить через пробку 50. За альтернативними варіантами, ароматизатор може бути нанесений на з'єднувальну обгортку 54 в околі ацетатцелюлозної пробки 50 або введений як компонент у пластифікатор пробки 50. Ароматизаційні системи можна вибирати за специфічними суб'єктивними властивостями (солодкість, слиновиділення, запах тощо) та з ураху 19 87192 20 ванням вмісту інгредієнтів, що мають молекулярну Матеріал 20 на основі активованого вугілля масу в межах діапазону, який (внаслідок відповідвиконує функцію адсорбенту з головного струменя ного впливу на температури кипіння, температури диму певних складників, наприклад, альдегідів, спалахування, тиск пари при температурі навкокетонів та інших летких органічних сполук. На полишнього середовища тощо) уможливлює затриверхню цього матеріалу може бути нанесений мування у гранульованому активованому вугіллі. ароматизатор, який вивільнюється у головний Ароматизаційна система може зберігатися у актиструмінь диму при курінні сигарети 10В. вованому вугіллі із заздалегідь визначеними хараПерфораційні отвори 24 в околі пробки 26 або ктеристиками (розмір гранул, виміряна активність, поблизу неї забезпечують як розрідження головновміст золи, розподілення пор тощо), що уможливго струменя диму навколишнім повітрям, так і змелює поступове та контрольоване вивільнення ншення кількості тютюну, спалюваного при кожноароматизаційної системи у струмінь сигаретного му затягуванні. Вентилювання зменшує утворення диму. Не обмежуючись конкретною теорією, можта постачання компонентів дисперсної фази (смона вважати, що ароматизаційна система витісняли) та газової фази (СО) при затягуванні. ється з активованого вугілля напівлеткими компоНа Фіг.5 показано сигарету ЮС, дуже подібну нентами диму, які адсорбуються активованим до сигарети 10В, показаної на Фіг.4; для позначенвугіллям сильніше. Вважається, що ці компоненти ня аналогічних елементів застосовано однакові диму мають в цілому вищу молекулярну масу, ніж цифрові позиції. Однак сигарета ЮС має виїмку на інгредієнти ароматизаційної системи. Внаслідок кінці 60, який вставляється в рот, і в цьому разі присутності у вугіллі різних центрів адсорбції, відможе бути застосований цупкий обідковий папір мінності у значеннях енергії адсорбції та потенціа62. льному впливі теплоти адсорбції обумовлюють На Фіг.8 показано ще одну сигарету 10D, де поступове вивільнення ароматизаційної системи елементи, аналогічні елементам сигарети ЮА при поступовому адсорбуванні напівлетких компо(Фіг.2), позначені аналогічними цифровими позицінентів диму. ями. Сигарета 10D також включає в себе багатоНе обмежуючись конкретною теорією, можна елементний фільтр 14D, але замість другого ацевважати, що активоване вугілля (або інший адсортатцелюлозного джгута 22 сигарети ЮА в даному бент), який утримує перший адсорбат із низьким разі застосовано фільтрувальну пробку 30 із певзначенням теплоти адсорбції, вивільнює певну ним значенням RTD. Фільтрувальна пробка 30 частку першого адсорбату у присутності другого розташована між активованим вугіллям 20 та ароадсорбату, який має вищу теплоту адсорбції. Вваматизаторовивільнювальним елементом 17, прижається, що навіть при високому вмісті адсорбату чому фільтрувальна пробка 30 може включати в в активованому вугіллі деякі активні центри ще себе непроникну порожнисту пластмасову трубку, зберігають здатність адсорбувати другий адсорпередній кінець якої закритий шляхом гофрування. бат, і під час такої адсорбції вивільнюється теплоТака пробка описана у патенті США № 4,357,950, та адсробції, під впливом якої з вугілля вивільнювключеному до цього опису в повному обсязі шляється певна частка першого адсорбату. Більш хом посилання. За альтернативним варіантом, такі конкретно, на активоване вугілля 20 спочатку нафільтрувальні елементи можна одержати від виноситься ароматизатор, який у варіанті, якому відщезгаданої фірми American Filtrona Company, дається перевага, має досить низьку теплоту адRichmond, Va. Внаслідок застосування фільтрувасорбції у порівнянні з теплотами адсорбції льної пробки 30 утворюється перехідна зона 32 від органічних компонентів газової фази головного зони 34 активованого вугілля 20, яка має в цілому струменя диму. Вважається, що при взаємодії між круглий переріз та низький перепад тиску, до зони залишковими активними центрами у вугіллі 20 із 36, яка має в цілому кільцевий переріз та високий нанесеним ароматизатором та органічними складперепад тиску. Наявність цієї перехідної зони та никами газової фази головного струменя диму, що розташування перфораційних отворів 24 за нею проходить через шар вугілля, які мають вищі зназумовлює значний час затримання або перебучення теплоти адсорбції, вивільнюється тепло, яке вання головного струменя диму у зоні перед первитісняє (вивільнює) певну частку ароматизатора у фораційними отворами. Як наслідок, досягаються головний струмінь диму. сприятливі показники зниження вмісту складників На Фіг.4 показано іншу сигарету 10В, яка газової фази при кожному затягуванні сигаретою включає в себе тютюновий пруток 12 та багато10D разом зі сприятливими показниками розріелементний фільтр 14, приєднаний до тютнового дження диму навколишнім повітрям та прийнятнипрутка за допомогою обідкового паперу 16. Багами характеристиками просмоктуваності. При протоелементний фільтр 14 включає в себе секцію 15 ходженні розрідженого головного струменя диму типу «пробка-порожнина-пробка» з вугільним начерез ароматизаторовивільнювальний елемент 17 повнювачем, де шар ароматизованого вугільного у дим вивільнюється ароматизатор. Як і в інших матеріалу 20 розташований між першою пробкою варіантах здійснення винаходу, яким віддається 18 та другою пробкою 26. Відповідно до варіанта, перевага, в даному разі перевага віддається заякому віддається перевага, пробки 18 та 26 вклюстосуванню ароматизованого активованого вугілля чають в себе ацетатцелюлозний джгут із низькою у шарі сорбенту 20. ефективністю видалення дисперсної фази, причоЗа одним із прикладів, довжина тютюнового му джгут 26 включає в себе одну або кілька аропрутка 12 сигарети 10D може становити 45мм, а матизувальних ниток 27. Крім того, в разі бажання довжина багатоелементного фільтра 14D може ацетатцелюлозна пробка 18 може включати в себе становити 38мм. Довжина чотирьох елементів бавугілля, введене шляхом натрушування. гатоелементного фільтра 14D характеризується 21 87192 22 такими значеннями: довжина ацетатцелюлозного для компонентів газової або пароподібної фази, з джгута 18 - 6мм; довжина вугільного матеріалу метою забезпечити перехід від зони з великим 10мм; довжина фільтрувальної пробки 30 - 14мм; часом затримання до зони з високим перепадом та довжина ароматизувального елемента 17 тиску. Мається на увазі, що можливим є застосу8мм. Загальна кількість смоли (FTC) може становання інших конфігурацій кінця трубки, наприклад, вити від 4мг до 10мг. конічного або притупленого кінця. Крім того, для Фільтрувальна пробка 30 може також включацієї мети можна застосовувати суцільний елемент, ти в себе ацетатцелюлозний джгут 38 низької фінаприклад, виготовлений з ацетатцелюлозного льтрувальної ефективності, розташований на зовджгута високої щільності (і, отже, непроникного) нішній поверхні пробки. Завдяки наявності або суцільного стрижня, як показано, наприклад, перехідної зони 32 від зони 34 круглого перерізу на Фіг.9 та описано нижче. Мається на увазі також до зони 36 кільцевого перерізу та розташування застосування інших непроникних елементів мемперфораційних отворів 24 для розрідження диму бранного типу. повітрям за цією зоною підвищується перепад тисКрім того, як вказано вище, тютюновий пруток ку та збільшується час перебування головного 12 може бути обгорнений звичайним папером, або струменя диму у контакті з вугіллям 20 у фільтрі. для цього може бути застосований смужкуватий Дим розріджується внаслідок проходження через папір. Смужкуватий сигаретний папір включає розперфораційні отвори 24 повітря, яке змішується з ташовані через певні проміжки целюлозні смужки, димом, забезпечуючи ступінь розрідження приякі охоплюють по колу готовий тютюновий пруток близно в межах від 45% до 65%. Наприклад, при сигарети 10D, призначені для модифікування маступені розрідження 50% об'ємна швидкість потоку сової швидкості горіння сигарети. Крім того, в разі через сигарету до перфораційних отворів зменшубажання може бути застосований інший сорбентоється на 50%, тим самим лінійна швидкість диму вмісний елемент окремо або в комбінації із сорбезнижується на 50%, що по суті призводить до збінтовмісним елементом 15 багатокомпонентного льшення часу перебування диму у фільтрувальфільтра 14D. ному елементі 20 приблизно вдвічі. У цьому варіаУ поданій нижче Таблиці III вказано додаткові нті конструкції багатоелементного фільтра детальні характеристики та альтернативні варіанмаксимальна кількість вугільного матеріалу знахоти, що стосуються різних елементів сигарети 10D диться перед перфораційними отворами 24. за Фіг.8. Гофрована пластмасова трубка застосована у сигареті 10D як елемент, практично непроникний Таблиця III Кінцевий елемент Прилеглий до Елемент 30, що Перфораційні Шар сорбенту 20 тютюну кінцевий Характеристика 26, шо вставляєтьстворює RTD отвори 24 ся в рот елемент 18 Довжина, мм 6-8 14-16 10-12 6 19 мм від рота RTD, мм 70-80 (0,68615-20 (0,147вод.ст. 15-20 (0,147-0,196) 20-30 (0,196-0,294) 40%-65% (вент.) 0,784) 0,196) (кПа) Ефективність до дисперсної 10%-15% 15%-20% 15%-20% 10%-20% фази Активоване вугілCOD* ля, кокосове, ви- Ацетатцелюлоза, Ацетатцелюлоза, Попереднє Матеріал(и) Створення сока питома по- вугілля на джгуті, бавовняне пасмо перфорування RTD верхня, 120-180 вугільний папір мг Альтернативи Ацетатцелюлозна нитка Ароматизатор на джгуті Ароматизатор на обгортці пробки Ароматизована обгортка пробки Імпрегноване вуКонцентричне гілля осердя APS TWA** Цеоліти Трубка у джгуті Інші сорбенти *COD — розрідження монооксиду вуглецю **TWA — тонка ацетатцелюлоза в обгортці На Фіг.9 показано сигарету 10Е, де елементи, аналогічні елементам сигарети 10D, позначені аналогічними цифровими позиціями. Сигарета 10Е також включає в себе багатоелементний фільтр 14Е, але замість фільтрувальної пробки 30 сигарети 10D, призначеної для розрідження моноокси 23 87192 24 ду вуглецю, в даному разі застосовано фільтрувативними варіантами, ароматизатор може бути нальну пробку 40 з концентричним осердям. Фільтнесений на з'єднувальну обгортку 54 в околі ацерувальна пробка 40 розташована між активованим татцелюлозної пробки 50 або введений як вугіллям 20 та ароматизаторовивільнювальним компонент у пластифікатор пробки 50. елементом 17, причому фільтрувальна пробка 40 На Фіг.11 показано ще одну сигарету 10F, де може включати в себе непроникний суцільний циелементи, аналогічні елементам сигарети 10Е, ліндричний стрижень 42, охоплений по зовнішній позначені аналогічними цифровими позиціями. поверхні ацетатцелюлозним джгутом 44 низької Сигарета 10F включає в себе багатоелементний фільтрувальної ефективності. Внаслідок застосуфільтр 14F, який включає в себе передню адсорвання фільтрувальної пробки 40 утворюється зона бентовмісну секцію 15, придатну для видалення різкого переходу від зони активованого вугілля 20, одного або кількох складників із головного струмеяка має в цілому круглий переріз та низький переня диму, що проходить через неї, та тильну аропад тиску, до зони, яка має в цілому кільцевий матизаторовивільнювальну секцію 17 для вивільпереріз та високий перепад тиску. Наявність цієї нення ароматизатора у головний струмінь диму, перехідної зони та розташування перфораційних що проходить через неї. отворів 24 за нею зумовлює значний час затриАроматизаторовивільнювальний елемент 17 мання або перебування головного струменя диму сигарети 10F відрізняється тим, що він включає в у зоні перед перфораційними отворами, як пояссебе фільтрувальну пробку 40, розташовану за нено вище стосовно сигарети 10D, показаної на активованим вугільним матеріалом 20. Пробка 40 Фіг.8. включає відносно або істотно непроникний суцільЗа одним із прикладів, довжина тютюнового ний циліндричний стрижень 42, охоплений по зовпрутка 12 сигарети 10Е може становити 45мм, а нішній поверхні ацетатцелюлозним джгутом 44 довжина багатоелементного фільтра 14Е може низької фільтрувальної ефективності, і за конструстановити 38мм. Довжина чотирьох елементів бакцією та дією пробка 40 аналогічна відповідній гатоелементного фільтра 14Е характеризується пробці, показаній на Фіг.9. Однак пробка 40, покатакими значеннями: довжина ацетатцелюлозного зана на Фіг.11, включає в себе ароматизатор, наджгута 18 - 6мм; довжина вугільного матеріалу несений на з'єднувальну обгортку 54, який вивіль10мм; довжина фільтрувальної пробки 40 - 14мм; нюється у головний струмінь диму при його та довжина ароматизаторовивільнювального елепроходженні через секцію 17. мента 17 - 8мм. Загальна кількість «смоли» може За одним із прикладів, довжина тютюнового становити від 4мг до 10мг. прутка 12 сигарети 10F може становити 45мм, а У сигареті 10Е дим розріджується внаслідок довжина багатоелементного фільтра 14F може проходження через перфораційні отвори 24 повітстановити 38мм. Довжина трьох елементів багаторя, яке змішується з димом, забезпечуючи ступінь елементного фільтра 14F характеризується такирозрідження приблизно в межах від 45% до 65%. ми значеннями: довжина ацетатцелюлозного Як і у випадку сигарети 10D, наприклад, при студжгута 18 - 6мм; довжина вугільного матеріалу пені розрідження 50% об'ємна швидкість потоку 16мм; та довжина пробки 40 - 14мм. Загальна кічерез сигарету до перфораційних отворів зменшулькість смоли може становити від 4мг до 10мг. ється на 50%, тим самим лінійна швидкість диму У сигареті 10F дим розріджується внаслідок знижується на 50%, що по суті призводить до збіпроходження через перфораційні отвори 24 повітльшення часу перебування диму у фільтрувальря, яке змішується з димом, забезпечуючи ступінь ному елементі 20 приблизно вдвічі. розрідження приблизно в межах від 45% до 65%. Тютюновий пруток 12 сигарети 10Е може бути Таке розрідження забезпечує також збільшення обгорнений звичайним або смужкуватим папером, часу перебування диму у контакті з гранулами вуяк описано вище, і, крім того, в разі бажання може гілля 20, як пояснено вище. бути застосований інший сорбентовмісний елеОдин або кілька рядів перфораційних отворів мент окремо або в комбінації із сорбентовмісним 24 в околі пробки 40 або поблизу неї забезпечують елементом 15 багатокомпонентного фільтра 14Е. як розрідження головного струменя диму навкоЗа альтернативним варіантом, концентрична лишнім повітрям, так і зменшення кількості тютюфільтрувальна пробка 40 може бути сконструйону, спалюваного при кожному затягуванні. Вентивана так, щоб потік диму через неї проходив гололювання зменшує утворення та постачання вним чином через осердя при обмеженому потоці компонентів дисперсної фази (смоли) та газової через кільцевий проміжок поза осердям. фази (СО) при затягуванні. На Фіг.10 показано альтернативний варіант зіДодаткова ароматизаторовивільнювальна сейснення ароматизаторовивільнювального елеменкція 17 багатоелементного фільтра 14, 14D, 14Е у та 17, показаного на Фіг.8 та Фіг.9. Конкретно, варіанті, якому віддається перевага, включає в ароматизаторовивільнювальний елемент 17', посебе пробку 26 з ацетатцелюлозного джгута низьказаний на Фіг.10, включає в себе ацетатцелюлозкої ефективності щодо дисперсної фази, спільно з ну пробку 50 низької ефективності щодо дисперсодним або кількома ароматизаторовмісними нитної фази, обгорнену обгорткою 52 пробки. ками або стрічками 27. Пробка 26 розташована З'єднувальна обгортка 54 охоплює обгортку пробпоблизу мундштучного кінця сигарет, показаних на ки, а також інші елементи багатоелементного фіФіг.2, Фіг.4, Фіг.5, Фіг.8 та Фіг.9 у тильному полольтра. Ароматизатор нанесений на обгортку 52 женні за напрямом проходження диму. При прохопробки або на зовнішню поверхню ацетатцелюлодженні головного струменя тютюнового диму чезної пробки 50 і вивільнюється у сигаретний дим, рез нитки або стрічки 27 у дим вивільнюється коли він проходить через пробку 50. За альтернаароматизатор, що забезпечує бажаний ефект. Як 25 87192 26 вказано вище, у патенті США № 4,281,671, вклюмає довжину 34мм; згадані частини сигарети з'єдченому до цього опису шляхом посилання, описані нані одна з одною за допомогою обідкового паперу фільтри для тютюнового диму, які включають в 106. Фільтр 104 включає в себе елементи з фільтсебе нитки або стрічки з ароматизаційними матерувального матеріалу та дві порожнини, які місріалами. тять зернисті матеріали, тобто ароматизувальні Вище описано різні варіанти здійснення винагранули в одній порожнині та сорбент, що у варіаходу, проте зрозуміло, що у них можливі модифінті, якому віддається перевага, має форму зернекації та зміни. Наприклад, секцію 15 типу «пробканого та/або тонкодисперсного активованого вугілпорожнина-пробка» або шар вугілля 20 можна ля, у другій порожнині. До згаданих елементів замінити агломерованим вугільним елементом або належать (послідовно, починаючи з кінця сигарети, іншою формою сорбенту, придатного для видащо вставляється в рот) ацетатцелюлозна (СА) лення складників газової фази з головного струпробка 108 довжиною 7мм, СА пробка 110 довжименя диму. Шар вугілля може також включати ною 5мм, порожнина 112, що містить ароматизукомбінацію вугілля з волокнистим матеріалом. вальні гранули, довжиною 6мм, СА пробка 114 Пробки також можуть бути виконані із фільтрувадовжиною 5мм, порожнина 116, що містить зернельних матеріалів, відмінних від конкретних вищене вугілля, довжиною 6мм та СА пробка 118 довзгаданих матеріалів. Систему вентиляції можна жиною 5мм. Фільтр може бути виготовлений шлявиготовляти, застосовуючи відомі способи поточхом послідовного або одночасного виготовлення ного або попереднього перфорування. та заповнення передніх та тильних секцій типу Згідно з додатковим варіантом здійснення ви«пробка-порожнина-пробка». Наприклад, можна находу, ароматизаторовивільнювальний елемент виготовляти безперервний пруток у паперовій обвиконаний у формі целюлозних гранул, що містять гортці, що містить послідовні відрізки, які складаароматизатор. Ці целюлозних гранул, що містять ються з СА пробки 110, порожнини 112 з ароматиароматизатор, у варіанті, якому віддається перезувальними гранулами та СА пробки 114, і цей вага, розташовані у частині фільтра за сорбувальпруток можна розрізати на секції довжиною по ним матеріалом (наприклад, активованим вугіл16мм, причому кожна секція включає в себе елелям), так що ароматизатор, який вивільнюється з менти 110, 112 та 114. Секції з елементами 110, ароматизувальних гранул, не проходить через 112 та 114 можна включити у другий безперервний сорбент. Таким чином можна практично уникнути пруток у паперовій обгортці, що включає в себе деактивації сорбенту внаслідок впливу вивільнепорожнини 116, які містять зернене та/або тонконих з ароматизувальних гранул ароматизаторів та дисперсне вугілля, та СА пробки 118, і цей пруток покращити постачання ароматизатора, оскільки можна розрізати на секції довжиною по 27 мм, вивільнюваний під час куріння ароматизатор не причому кожна секція включає в себе елементи проходить через сорбент. Без обмеження конкрет110, 112, 114, 116 та 118. Ці секції потім можна ною теорією, вважається, що при розташуванні об'єднувати з СА пробками 108, одержуючи фільтароматизувальних гранул у тильній частині фільтри 104. ра температура тютюнового диму, який проходить Як видно з Фіг.13, сигарета 100В включає в через фільтр, є досить низькою, практично близьсебе тютюновий пруток 102 довжиною 49мм та кою до кімнатної температури. Незважаючи на фільтр 104 довжиною 34мм, з'єднані один з одним відсутність тепла, що постачається жариною сигаза допомогою обідкового паперу 106. Фільтр 104 рети (або домішки вологи), з'ясовано, що целюловключає в себе елементи з фільтрувального мазні гранули, що містять ароматизатор, ефективно теріалу та дві порожнини, які містять зернисті мавивільнюють ароматизатор у головний струмінь теріали, тобто ароматизувальні гранули в одній диму з утворенням ароматизованого диму. Відпопорожнині та зернене та/або тонкодисперсне аквідно до варіанта, якому віддається перевага, тивоване вугілля у другій порожнині. До згаданих ароматизувальні сполуки вивільнюються у голоелементів належать (послідовно, починаючи з кінвний струмінь диму в умовах, близьких до умов ця сигарети, що вставляється в рот) СА пробка навколишнього середовища. З'ясовано, що, коли 108 довжиною 7мм, СА пробка 110 довжиною 5мм, гранули містять ароматизатори, нанесені після порожнина 112, що містить ароматизувальні граподрібнення, то сигарета дає дим, який переважає нули, довжиною 4мм, СА пробка 114 довжиною неприємні смакові відтінки, які звичайно асоцію5мм, порожнина 116, що містить зернене та/або ються із сигаретами з вугільними фільтрами (з тонкодисперсне активоване вугілля, довжиною «деревним вугіллям»). 8мм та СА пробка 118 довжиною 5мм. Фільтр моНа Фіг.12-16 показані приклади конструкцій же бути виготовлений шляхом виготовлення пефільтрів, які містять ароматизувальні гранули за редніх та тильних секцій типу «пробка-порожнинасорбентом, що у варіанті, якому віддається перепробка». Наприклад, можна виготовляти безперевага, має форму гранульованого та/або тонкодисрвний пруток у паперовій обгортці, що містить поперсного активованого вугілля. Хоча у зв'язку з слідовні відрізки, які складаються з СА пробки 110, показаними на фігурах варіантами здійснення вкапорожнини 112 з ароматизувальними гранулами зані деякі конкретні розміри, ці розміри можна вата СА пробки 114, і цей пруток можна розрізати на ріювати з метою введення у фільтри різних кількосекції довжиною по 14мм, причому кожна секція стей сорбенту або ароматизувальних гранул. включає в себе елементи 110, 112 та 114. Секції з Як видно з Фіг.12, сигарета 100А включає в елементами 110, 112 та 114 можна включити у себе тютюновий пруток 102, який у варіанті, якому другий безперервний пруток у паперовій обгортці, віддається перевага, має довжину 49мм, та фільтр що включає в себе порожнини 116, які містять зе104, який у варіанті, якому віддається перевага, рнене вугілля, та СА пробки 118, і цей пруток мож 27 87192 28 на розрізати на секції довжиною по 27мм, причому може бути виготовлений як триелементний фільтр. кожна секція включає в себе елементи 110, 112, Наприклад, можна виготовляти безперервний пру114, 116 та 118. Ці секції потім можна об'єднувати ток у паперовій обгортці, що містить послідовні з СА пробками 108, одержуючи фільтри 104. відрізки, які складаються з СА пробки 134, СА проЯк видно з Фіг.14, сигарета 100С включає в бки 136, що містить ароматизувальні гранули, та себе тютюновий пруток 102 довжиною 49мм та СА пробки 138, що містить вугільний сорбент, і цей фільтр 104 довжиною 34мм, утримувані один з пруток можна розрізати на секції, кожна з яких одним за допомогою обідкового паперу 106. включає в себе елементи 134, 136 та 138. Фільтр 104 включає в себе елементи із фільтруваВідповідно до варіанта, якому віддається пельного матеріалу та одну порожнину, яка вміщує ревага, ароматизувальні гранули включають цезернистий матеріал, тобто зернене та/або тонколюлозний матеріал; перевага серед таких матерідисперсне активоване вугілля у порожнині та ароалів віддається мікрокристалічній целюлозі. В той матизувальні гранули у пробці з джгутового фільтчас як різні ароматизувальні носії можуть потребурувального матеріалу. До згаданих елементів вати тепла або вологи для вивільнення летких належать (послідовно, починаючи з кінця сигарети, ароматичних сполук у головний струмінь диму, що вставляється в рот) СА пробка 120 довжиною целюлозні гранули, що містять ароматизатор, мо8мм, СА пробка 122 довжиною 8мм, яка містить жуть вивільнювати такі ароматизувальні складники ароматизувальні гранули, дисперговані між волокв умовах навколишнього середовища. Хоча в аронами пробки 122, порожнина 124, що вміщує зерматизувальні гранули можуть бути введені будьнене вугілля, довжиною 8мм та СА пробка 126 які звичайні сигаретні ароматизувальні домішки, довжиною 10мм. Фільтр може бути виготовлений наприклад, екстракти тютюну та ментол, у варіаняк чотириелементний фільтр. Наприклад, можна ті, якому віддається перевага, ароматизувальні виготовляти безперервний пруток у паперовій обгранули містять ароматизувальні домішки, які комгортці, що включає в себе послідовні відрізки, які пенсують погіршення бажаного смаку внаслідок складаються з СА пробки 120, СА пробки 122, яка фільтрування через сорбувальний матеріал, розмістить ароматизувальні гранули, порожнини 124, ташований перед ароматизувальним елементом. що вміщує зернене та/або тонкодисперсне активоУ випадку застосування вугільного сорбенту ароване вугілля, та СА пробки 126, і цей пруток можна матизувальні гранули у варіанті, якому віддається розрізати на секції довжиною по 34мм, причому перевага, додають до профільтрованого головного кожна секція включає в себе елементи 120, 122, струменя диму ароматизувальні складники, які 124 та 126. відповідають очікуваним відчуттям курця при куЯк видно з Фіг.15, сигарета 100D включає тюрінні певного типу сигарети, наприклад, інтенсивтюновий пруток 102 довжиною 49мм та фільтр 104 ному аромату, м'якому аромату або іншому відчутдовжиною 34мм, з'єднані один з одним за допомотю. гою обідкового паперу 106. Фільтр 104 включає Ароматизувальну домішку для ароматизуваелементи із фільтрувального матеріалу та одну льних гранул можна ввести у целюлозний матеріпорожнину, яка вміщує зернистий матеріал, тобто ал, застосовуючи суміші розчинників. Суміші розароматизувальні гранули у порожнині та вугільний чинників, яким віддається перевага, не надають сорбент у пробці з джгутового фільтрувального небажаного післясмаку головному струменю диму, матеріалу. До згаданих елементів належать (пощо проходить через фільтр. Застосування сумішей слідовно, починаючи з кінця сигарети, що вставлярозчинників уможливлює введення у гранули ароється в рот) СА пробка 128, порожнина 130, що матизувальних складників у дуже малих кількосвміщує ароматизувальні гранули, та СА пробка тях, порядку кількох частин на мільйон. 132, що містить диспергований у ній вугільний соЯк відомо, мікрокристалічна целюлоза (МСС) рбент. Фільтр може бути виготовлений як триелеявляє собою очищену, частково деполімеризовану ментний фільтр. Наприклад, можна виготовляти целюлозу, яку одержують шляхом оброблення безперервний пруток у паперовій обгортці, що джерела целюлози, у варіанті, якому віддається включає в себе послідовні відрізки, які складаютьперевага, альфа-целюлози у формі пульпи з волося з СА пробки 128, порожнини 130, що вміщує книстих матеріалів рослинного походження, мінеароматизувальні гранули, та СА пробки 132, що ральною кислотою, переважно хлористоводневою містить вугільний сорбент, і цей пруток можна розкислотою. Кислота селективно впливає на менш різати на секції, кожна з яких включає в себе елеупорядковані ділянки полімерного ланцюга целюменти 128, 130 та 132. лози, тим самим вивільнюючи кристалічні ділянки, Як видно з Фіг.16, сигарета 100Е включає тюякі утворюють агрегати кристалітів, з яких складатюновий пруток 102 довжиною 49мм та фільтр 104 ється мікрокристалічна целюлоза. Ці агрегати подовжиною 34мм, з'єднані один з одним за допомотім відділяють від реакційної суміші та промивають гою обідкового паперу 106. Фільтр 104 включає в для видалення розщеплених побічних продуктів. себе три елементи з фільтрувального матеріалу, Одержана волога маса, яка містить, як правило, які містять вугільний сорбент та ароматизувальні 40%-60% води, відома фахівцям під різними награнули у пробках з джгутового фільтрувального звами, в тому числі як гідролізована целюлоза, матеріалу (вугілля на джгуті та ароматизувальні вологий фільтрований осад гідролізованої целюгранули на джгуті). До згаданих елементів налелози, вирівняна DP-целюлоза, волога фільтрована жать (послідовно, починаючи з кінця сигарети, що мікрокристалічна целюлоза або просто вологий вставляється в рот) СА пробка 134, СА пробка фільтрований осад. 136, що містить ароматизувальні гранули, та СА Мікрокристалічна целюлоза, одержана після пробка 138, що містить вугільний сорбент. Фільтр висушування та зневоднення вологого фільтрова 29 87192 30 ного осаду, являє собою порівняно сипкий білий медова есенція, трояндова олія, ваніль, лимонна порошок без запаху та смаку, нерозчинний у воді, олія, апельсинова олія, м'ятні олії, касія, кмин, органічних розчинниках, розведених лугах та кисконьяк, жасмин, ромашка, ментол, іланг-іланг, шалотах. Мікрокристалічна целюлоза виробляється влія, м'ята кучерява, імбир, коріандр та кава. Кожфірмою FMC Corporation (FMC) та випускається у ний з водорозчинних або маслорозчинних ароматизаторів може застосовуватися окремо або у продаж під назвою целюлози Avicelâ PH кількох сумішах з іншими. В разі бажання до природного гатунків, що мають середній розмір частинок в полісахариду або його похідного та вищезазначемежах від приблизно 20мкм до приблизно 100мкм. них ароматизаторів можна додавати розріджувач. Мікрокристалічна целюлоза та/або вологий До розріджувачів, які можна застосовувати для цієї фільтрований осад гідролізованої целюлози була мети, належать порошкоподібний крохмаль, намодифікована для інших цілей застосування, а приклад, кукурудзяний крохмаль та картопляний саме для застосування як желатинізаційний засіб крохмаль, рисове борошно, карбонат кальцію, кідля харчових продуктів, як загусник для харчових зельгур, тальк, порошкоподібна ацетатцелюлоза продуктів, як замінник жиру та/або некалорійний та пластівцеподібний осад пульпи. наповнювач для різноманітних харчових продуктів, Можна одержувати будь-який бажаний розмір як стабілізатор та/або текстурувальний засіб у частинок при збереженні заданого вмісту ароматисуспензіях харчових продуктів та як стабілізатор затора у частинці. Стійкість ароматизувальної грасуспензій та суспензатор у фармацевтичних та нули проти руйнування можна регулювати шляхом косметичних лосьйонах та кремах. Модифікування відповідного вибору застосовуваного розріджувадля цих застосувань виконують шляхом піддання ча; наприклад, застосування як розріджувача кармікрокристалічної целюлози або вологого фільтбонату кальцію забезпечує підвищену твердість рованого осаду інтенсивному розтиранню, внасліодержуваних частинок, тоді як застосування цедок якого кристаліти значною мірою руйнуються з люлози, рисового борошна або порошкоподібного утворенням окремих дрібних частинок. Однак при крохмалю знижує твердість. Застосовуючи відпозменшенні розміру частинок окремі частинки набувідний розріджувач, можна забезпечити бажаний вають схильності до агломерації при висушуванні, рівень густини ароматизувальної гранули; наприймовірно під впливом водневих зв'язків та інших клад, застосування як розріджувача карбонату сил зв'язування, що діють між частинками зменкальцію забезпечує підвищену густину одержувашених розмірів. Для запобігання агломерації до них частинок, тоді як застосування порошкоподібмікрокристалічної целюлози при розтиранні або ного крохмалю спричиняє зворотний ефект. після розтирання, але перед висушуванням можна Відповідно до варіанта здійснення винаходу, додавати захисний колоїд, наприклад, натрієву якому віддається перевага, целюлозні гранули карбоксиметилцелюлозу (CMC), який повністю або можна одержати способом екструзії та сферощичастково нейтралізує сили зв'язування. Ця домішзації, згідно з яким вологу масу целюлозного мака сприяє також повторному диспергуванню матетеріалу та ароматизувального матеріалу піддають ріалу після висушування. Одержаний таким чином екструзії, екструдат подрібнюють, одержані частиматеріал часто називають розтертою мікрокристанки округлюють з одержанням сферичних гранул лічною целюлозою або колоїдною мікрокристалічта сушать, одержуючи целюлозні гранули, які місною целюлозою. тять ароматизатор. Згадану вологу масу можна Колоїдна мікрокристалічна целюлоза являє виготовляти у змішувачі, наприклад, у планетарсобою гігроскопічний білий порошок без запаху. ному змішувачі, де змішування відбувається при При диспергуванні у воді вона утворює білі непровисокому зусиллі зсуву. Екструзію можна здійснюзорі тиксотропні гелі. Вона виробляється та поставати, застосовуючи екструдери, наприклад, шнечається на ринок фірмою FMC у різних гатунках кові, ситово-кошикові, валково-плунжерні екструпід кількома назвами, в тому числі Avicelâ RC та дери. Сферичні гранули можна одержувати, Avicelâ CL, які включають спільно оброблені мікзастосовуючи обертову фрикційну плиту, яка зарокристалічну целюлозу та натрієву карбоксимебезпечує округлення частинок екструдату. Для тилцелюлозу. У каталогу фірми FMC (FMC Product виготовлення вологої маси з бажаними реологічBulletin RC-16) гатунки, позначені RC-501, RC-581, ними характеристиками перевага віддається заRC-591 та CL-611, описано як такі, що утворюють стосуванню води. Наприклад, якщо целюлозний дисперсії, в яких приблизно 60% диспергованих матеріал містять продукти типу Avicelâ, Emcocelâ частинок за умови належного диспергування маабо Unimacâ, то вміст води можна вибрати з розють розмір менше ніж 0,2мкм. рахунком на досягнення бажаної пластичності, Перевага серед целюлозних матеріалів відданаприклад, вміст води може лежати у межах від ється мікрокристалічній целюлозі, однак до мате5% (мас.) до 15% (мас). При використанні рідких ріалів, які можна застосувати для одержання ароароматизаторів перевага віддається встановленматизувальних гранул, належать також CMC та ню вмісту рідини у вологій масі з урахуванням інші природні полісахариди, а також їхні похідні. впливу рідкого ароматизатора на реологічні харакПерелік ароматизувальних матеріалів, які мотеристики вологої маси. Детальний опис способів жуть бути застосовані у ароматизувальних грануекструзії та одержання сферичних гранул можна лах, є практично необмеженим, хоча перевага знайти в «Огляді літератури з екструзії та сферовіддається водорозчинним та маслорозчинним їдизації» (Chris Vervaet et al., Internat. J. ароматизаторам. До типових водорозчинних та Pharmaceutics 116 (1995), 143-146). Дивись також маслорозчинних ароматизаторів належать лаванпатент США № 5,725,886. Ароматизувальні речода, кориця, кардамон, селера пахуча, шамбала, вини можуть бути різними; до них належать менкаскарила, сандалове дерево, бергамот, герань, 31 87192 32 тол, ванілін, лимонна кислота, яблучна кислота, Нижче подано приклади способів виготовленкакао, лакриця тощо, а також їх комбінації. Дивись ня ароматизувальних гранул. публікацію Леффінгуелла та ін. «Ароматизація За першим прикладом, частинки колоїдної тютюну для курильних виробів» (Leffingwell et al., МСС принаймні частково покриті або обволочені "Tobacco Flavoring for Smoking Devices", 1972). бар'єрним диспергувальним агентом для продуктів Ароматиззувальний матеріал містить щонайхарчування, який складається в основному з комменше один або кілька інгредієнтів, краще у рідкій плексної солі, наприклад, із комплексного кальцієформі, наприклад, насичені, ненасичені, жирні во-натрієвого альгінату. Розміри частинок «колоїкислоти та амінокислоти; спирти, в тому числі пердної» МСС досить малі для забезпечення винні та вторинні спирти; складні ефіри, карбонілповедінки цих частинок як колоїдних, зокрема, у вмісні сполуки, в тому числі кетони та альдегіди; системі на основі води. Покриття виконує функцію лактони; циклічні органічні матеріали, в тому числі бар'єру, який уможливлює висушування розтертих похідні бензолу; аліциклічні, гетероциклічні сполучастинок МСС без небажаної агломерації, а також ки, наприклад, фурани, тіазоли, тіазолідини, піридіє як герметизатор для зведення до мінімуму мігдини, піразини тощо; інші сірковмісні сполуки, в рації летких ароматизаційних сполук, які містяться тому числі тіоли, сульфіди, дисульфіди тощо; пров ароматизувальних гранулах. У варіанті, якому теши; ліпіди; вуглеводи; так звані підсилювачі завіддається перевага, МСС включає від 65% (мас.) паху; природні ароматизаційні матеріали, напридо 95% (мас.) композиції МСС з комплексним альклад, какао, ваніль та карамель; ефірні олії та гінатом, відповідно до варіанта, якому віддається екстракти, наприклад, ментол, карвон тощо; синперевага, від 70% (мас.) до 90% (мас), відповідно тетичні ароматизаційні матеріали, наприклад, вадо варіанта, якому віддається найбільша переванілін; імітатори смакових ефектів тютюнів типу га, від 80% (мас.) до 90% (мас), причому решту (до Берлей, східних та віргінських тютюнів тощо; та 100%) становить комплексний альгінат. Масове ароматні речовини, наприклад, ароматні спирти, співвідношення кальцію до натрію у комплексному ароматні альдегіди, кетони, нітрили, прості ефіри, альгінаті лежить у межах (0,43-2,33):1, відповідно лактони, вуглеводні, синтетичні ефірні олії, природо варіанта, якому віддається перевага, (1-2):1, дні ефірні олії, в тому числі імітатори ароматів відповідно до варіанта, якому віддається найбільтютюнів типу Берлей, східних та віргінських тютюша перевага, (1,3-1,7):1, оптимальним значенням є нів. Кількість ароматизатора у целюлозних грану1,5:1. лах можна вибирати з розрахунком на забезпеКальцієві солі, придатні для постачання іонів чення бажаної швидкості постачання летких кальцію у комплексну сіль альгінату кальціюароматизаційних сполук у головний струмінь диму, натрію, можуть бути нерозчинними або малорозщо проходить через фільтр під час викурювання чинними (у воді), якщо бажаною є повільна реакцілої сигарети. Відповідно до варіанта, якому відція, однак перевага віддається більш розчинним дається перевага, ароматизатор вивільнюється у солям. Уповільнення вивільнення іонів кальцію головний струмінь диму без нагрівання целюлозможна забезпечити також підкисленням водного них гранул, тобто ароматизатор вивільнюється у середовища. До придатних солей кальцію наледим при кімнатній або близькій до неї температурі. жать (але без обмеження поданим нижче переліТютюнові продукти звичайно містять одну або ком) ацетат, карбонат, хлорид, цитрат, фторид, кілька ароматизувальних домішок для покращення глюконат, гідроксид, йодат, лактат, сульфат (дигіаромату диму. Ароматизувальні домішки, які додрат) та тартрат, а також фосфоровмісні солі даються до тютюнових продуктів, як правило, розкальцію, в тому числі кислий фосфат кальцію, диділяються на дві групи: групу первинних ароматифосфат кальцію, одноосновний фосфат кальцію, заторів для корпусних джерел та групу вторинних дигідрат дикальційфосфату, монокальційфосфат ароматизаторів для додаткового ароматизування. (безводний), монокальційфосфат (моногідрат), Ці ароматизатори часто додають до подрібненого первинний фосфат кальцію та трикальційфосфат. тютюну способом безпосереднього оббризкуванПеревага серед солей кальцію віддається хлориду ня, яке виконується у процесі виготовлення сигар кальцію, лактату кальцію, монокальційфосфату або сигарет. Згідно з одним із варіантів, традицій(безводному) та монокальційфосфату (моногідрана сигарета, наприклад, сигарета, що запалюється ту). Найбільша перевага серед солей кальцію відз кінця, або нетрадиційна сигарета, наприклад, дається хлориду кальцію. сигарета, що використовується в електричній куРозтерту МСС та розчинений альгінат натрію рильній системі (дивись патент США № 6,026,820, можна вводити у водне середовище у будь-якій включений до цього опису шляхом посилання), послідовності, після чого додавати іони кальцію включає в себе стандартну або загальновживану для витіснення іонів натрію до формування in situ тютюнову суміш у тютюновому прутку, а для запринаймні ефективної кількості бар'єрного диспербезпечення бажаних смакових властивостей сигагатора (нерозчинного у воді комплексного альгінарети можуть бути застосовані відповідно ароматиту кальцію-натрію), адсорбованого на частинках зовані целюлозні гранули у фільтрі сигарети. МСС або іншим способом обволікаючого або поЗгідно з подальшим варіантом, ароматизувакриваючого частинки. Перед висушуванням МСС льні гранули можуть бути покриті плівкою, придатта комплексний альгінат доцільно піддати дії висоною для зведення до мінімуму міграції летких кого зусилля зсуву. Обробці спільної дисперсії ароматизаційних сполук у період зберігання сигаМСС та комплексного альгінату з високим зусилрет, які містять у фільтрі ароматизувальні гранули. лям зсуву віддається перевага як способу забезТакі покриття можуть включати природні полісахапечення ефективного покриття поверхні тонкопориди або їхні похідні. дрібненої МСС комплексним альгінатом. 33 87192 34 Комплекс МСС-альгінат можна потім піддати та смол. Ілюстративними прикладами є гідроксипспільному обробленню шляхом висушування часропілцелюлоза, гідроксипропілметилцелюлоза, тинок із покриттям. Висушування спільно обробжелатин, водорозчинна ацетатцелюлоза, полівінілюваних частинок можна здійснювати будь-яким лпіролідон, різновиди крохмалю, альгінат натрію, відомим способом, який забезпечує збереження екстракти насіння, наприклад, плодів ріжкового покриття з бар'єрного диспергатора на частинках дерева та гуарового дерева; трагант, аравійська МСС, в тому числі розпилювальним сушінням та камедь та кароєва камедь. Перевага серед таких сушінням у масі. Перевага віддається розпилюваречовин віддається гідроксипропілцелюлозі, гідрольному сушінню. ксипропілметилцелюлозі та полівінілпіролідону. За іншим прикладом, до суміші МСС з аромаГідроколоїдом, якому віддається перевага при тизатором додають гідроколоїд; дивись, напривиготовленні мікрокристалічних сфероїдизувальклад, патенти США № 4,837,030 на ім'я Валороза них композицій, є метилцелюлоза. Грануляти, які (Valorose) та ін., № 4,844,910 на ім'я Леслі (Leslie) містять цей гідроколоїд, легко піддаються обробта ін., № 4,867,985 на ім'я Хіфідда (Heafield) та ін. ленню в устаткуванні для сфероїдизації без налита № 4,867,987 на ім'я Сета (Seth). Сфероїдизувапання, утворюючи при цьому значну частку сферольним агентом, здатним утворювати сфероїди, їдів, які відзначаються високою рівномірністю придатні як ароматизувальні гранули, є колоїдна розподілу за розмірами та сферичністю. мікрокристалічна целюлоза. Цей продукт одержуПри одержанні сфероїдизувального агента на ють шляхом інтенсивного механічного розтирання основі мікрокристалічної целюлози спочатку готумікрокристалічної целюлози у водному середовиють суспензію мікрокристалічної целюлози у водщі, внаслідок чого кристаліти руйнуються з утвоному розчині неіонного гідроколощу. Цю операцію ренням частинок субмікрометрового розміру. Після виконують шляхом додання мікрокристалічної церозтирання суміш сушать у присутності натрієвої люлози до водного розчину гідроколощу при інтеCMC, одержуючи здатні до диспергування у воді нсивному перемішуванні, яке забезпечується, начастинки, які при доданні до води утворюють гель. приклад, у змішувачі Коулса (Cowles) або Колоїдна мікрокристалічна целюлоза та її виготованалогічному пристрої. Відповідно до варіанта, лення описано у патенті США № 3,539,365 на ім'я якому віддається перевага, мікрокристалічна цеДюрана (Durand) та ін. Вона виробляється та полюлоза являє собою невисушений матеріал, який стачається на ринок фірмою FMC під назвами звичайно зветься вологим фільтрованим осадом, одержаний після звичайного гідролізу целюлози. Avicelâ RC/CL та описана у Фармакопеї США під Можна використовувати висушену мікрокристалічназвами мікрокристалічної целюлози та натрієвої ну целюлозу за умови, що інтенсивність перемішукарбоксиметилцелюлози. Сфери з її застосуванвання є достатньою для руйнування агломератів ням виготовляють, як описано у технічному бюлекристалітів целюлози, які утворюються при висутені FMC PH-65. шуванні вологого фільтрованого осаду. Хоча колоїдна мікрокристалічна целюлоза з Перемішування мікрокристалічної целюлози та натрієвою карбоксиметилцелюлозою є ефективводного розчину гідроколоїду продовжують до доним сфероїдизувальним агентом, вона схильна до сягнення високої однорідності суміші гідроколоїду утворення клейких гранулятів, що прилипають до з кристалітами целюлози. Як правило, при викоритехнологічного устаткування, яке, як наслідок, постанні мікрокристалічної целюлози у формі волотребує частого демонтажу та очищення. Для усугого фільтрованого осаду такий результат досяганення цього ускладнення можна застосовувати ється за час від приблизно 10хв до приблизно мікрокристалічну целюлозу у формі очищеної, час60хв. тково деполімеризованої целюлози, яку одержуКонцентрації мікрокристалічної целюлози та ють шляхом оброблення альфа-целюлози у формі гідроколоїду у водній суспензії є такими, що масопульпи з волокнистих матеріалів рослинного похове співвідношення цих компонентів у висушеному дження мінеральною кислотою, зокрема, хлориствердому залишку лежить у межах від 99:1 до товодневою кислотою. Кислота селективно впли70:30 (целюлоза:гідроколоїд). Загальна масова ває на менш упорядковані, тобто аморфні, ділянки кількість твердих компонентів у суспензії варіює, полімерного ланцюга целюлози, тим самим вивіяк правило, від приблизно 5% до приблизно 30%. льнюючи кристалічні ділянки, з яких складається Деякі гідроколоїди можуть утворювати у водмікрокристалічна целюлоза. її відділяють від реакному середовищі в'язкі розчини або навіть гелі, що ційної суміші, промивають для видалення розщепутруднює одержання плинних суспензій. Це усклалених побічних продуктів та сушать. днення можна у типових випадках усунути шляхом Одержана таким чином мікрокристалічна цезастосування більш розведеного розчину гідроколюлоза являє собою сипкий білий порошок без лоїду. запаху та смаку, нерозчинний у воді, органічних Після завершення змішування суспензію сурозчинниках, розведених лугах та кислотах. Більш шать, причому перевага віддається розпилювальдетальний опис цього продукту та способу його ному сушінню. Для цього застосовуються звичайні одержання, коротко описаного вище, подано у пристрої та методи для розпилювального сушіння. патенті США № 2,978,446 на ім'я Баттіста (Battista) Для контролю залишкової вологості спільно оброта ін. Неіонні гідроколоцщ можна вибирати з різбленого порошкового матеріалу звичайно застономанітних гідрофільних фізіологічно сумісних совують регулювання температури розпилювальполімерів, здатних утворювати водні розчини або ного газу на виході. Задовільними є рівні вологості дисперсії. Такі полімери є загальновідомими провід приблизно 0,5% до приблизно 8,0%, а перевага дуктами, опис яких можна знайти у періодичних виданнях та стандартних посібниках із полімерів 35 87192 36 віддається значенням вологості від приблизно альгінат розподілені рівномірно, (d) висушування 3,0% до приблизно 5,0%. цієї однорідної суспензії та (e) виготовлення ароСфероїди одержують з композицій, які вклюматизувальних гранул. чають сфероїдизувальну мікрокристалічну целюОднак при виконанні гранулювання може вилозу, застосовуючи відомі способи сфероїдизації, явитися необхідним регулювання вмісту води у причому перевага віддається екструзії зі сферогранульованому наповнювачі на основі МСС та їдизацією. У типових випадках спочатку готують альгінату з ароматизувальним матеріалом для суху суміш згаданої композиції з ароматизатором. забезпечення оптимальних функціональних харакПотім повільно додають воду при безперервному теристик наповнювача та в'яжучого. Крім того, перемішуванні до одержання грануляту необхідної потрібний вміст води може варіюватись залежно консистенції. За альтернативним варіантом до від ароматизаційної домішки. Наприклад, вміст тонкодисперсної композиції МСС та гідроколоїду води у висушеному грануляті може лежати у медодають водний розчин ароматизувальної домішжах від 2% (мас.) до 3% (мас.) або кінцевий вміст ки. води може перевищувати 3% (мас). В разі бажанВологий гранулят піддають екструзії через ня до складу ароматизувальної гранули можна перфоровані сита з відповідним розміром отворів вводити різноманітні інші домішки, наприклад, інші та сфероїдизують, застосовуючи обертовий диск із в'яжучі, розріджувачі, речовини, які сприяють розшорсткою поверхнею. Потім одержані сферичні паданню гранул, ковзні матеріали, речовинигранули сушать у псевдозрідженому шарі або у модифікатори диму тощо. звичайній сушильній шафі до вмісту вологи від Одна з переваг застосування целюлозних граприблизно 0,5% до приблизно 5%. Ароматизуванул, що містять ароматизатор, у фільтрі сигарети льні гранули одержують у формі «сфероїдів», які за сорбентом полягає у можливості усунення ввемають розміри в діапазоні від приблизно 0,1мм до дення спеціальних ароматизувальних домішок у 2,5мм, відповідно до варіанта, якому віддається тютюновий пруток. Натомість бажана ароматизабільша перевага, від 0,5мм до 2мм, відповідно до ція диму може забезпечуватися ароматизувальваріанта, якому віддається найбільша перевага, ними гранулами. В той час як ароматизувальні від 0,8мм до 1,4мм. гранули забезпечують ефективне модифікування За ще одним прикладом, застосовується комсмаку головного струменя диму, який проходить позиція наповнювача у вологому грануляті. Компочерез сигаретні фільтри, що включають в себе зиція наповнювача містить частинки нерозтертої розташований перед гранулами сорбент, напримікрокристалічної целюлози, оброблені спільно з клад, вугільний, ці ароматизувальні гранули моальгінатом низької в'язкості. Спільне оброблення жуть застосовуватися також для ароматизування означає одержання та висушування водної суголовного струменя диму у сигаретах, які не місспензії вологого фільтрованого осаду мікрокристатять сорбенту в фільтрі. Це уможливлює застосулічної целюлози та альгінату. Мікрокристалічною вання стандартної тютюнової суміші у тютюновому целолозою, придатною для застосування у цьому прутку стандартної сигарети, запалюваної з кінця, прикладі, є нерозтертий вологий фільтрований при забезпеченні бажаних смакових якостей різних осад мікрокристалічної целюлози. Альгінатом, сигаретних виробів (наприклад, звичайних, м'яких, якому віддається перевага при застосованні у інтенсивно ароматизованих тощо) за допомогою цьому прикладі, є альгінат натрію низької в'язкості, ароматизувальних гранул, які містять ароматизаале можна застосовувати також натрієвотор, що забезпечує бажані смакові характеристики кальцієву комплексну сіль альгінату натрію. Таким головного струменя диму. Аналогічно, ароматизучином, альгінат може бути вибраний з групи, яку вальні гранули можна застосовувати у фільтрах складають альгінат натрію низької в'язкості та нанетрадиційних сигарет, наприклад, сигарет, які трієво-кальцієвий комплекс альгінату натрію низьзастосовуються у курильних системах з електричкої в'язкості. Продукт, придатний для цієї мети, но нагрівними сигаретами, при цьому сигарети постачається на ринок фірмою KELCO Div., включають стандартні тютюнові штранги та/або Monsanto Co. під назвою KELGIN.RTM.LV. тютюнові мати, а бажані смакові характеристики В разі бажання використати натрієво-кальцієву досягаються шляхом введення у сигаретний комплексну сіль альгінату натрію цю комплексну фільтр ароматизувальних гранул, які надають госіль альгінату натрію низької в'язкості у варіанті, ловному струменю диму бажаного смаку. якому віддається перевага, одержують in situ з Крім того, не обмежуючись конкретною теоріальгінату натрію низької в'язкості за способом та у єю, слід зазначити, що, оскільки головний струмінь кількостях, описаних у патентах США № 5,366,472 диму при проходженні через сорбент може сприта № 5,985,323. Масове співвідношення мікрокричинити вивільнення тепла (можливо, тепла адсросталічної целюлози до альгінату становить від бції), то целюлозні гранули, що містять ароматизаприблизно 95:5 до приблизно 75:25, відповідно до тор, можна розташувати впритул до сорбенту, так варіанта, якому віддається перевага, від приблизщо тепло, вивільнене у місці розташування сорбено 95:5 до приблизно 85:15.Вищезазначену компонту, може бути використане для сприяння вивільзицію наповнювача доцільно виготовляти шляхом нення ароматизатора з гранул. Крім того, можна (а) приготування водної суспензії нерозтертого уявити, що у сигаретний фільтр перед гранулами вологого фільтрованого осаду мікрокристалічної (із застосуванням або без застосування сорбенту) целюлози, (b) додання альгінату та ароматизаційможе бути введений каталізатор або інший агент з ної домішки до суспензії при перемішуванні, (с) метою забезпечення екзотермічного процесу при приготування однорідної суспензії, де мікрокриспроходженні головного струменя диму через відталічна целюлоза, ароматизаційна домішка та повідну зону фільтра і таким чином інтенсифіку 37 87192 38 вання вивільнення ароматизатора із целюлозних ду. Наприклад, можливим є застосування інших ароматизувальних гранул. сорбентів, окрім активованого вугілля, наприклад, Варіанти здійснення винаходу, яким віддаєтьмезопористих молекулярних сит, силікагелю або ся перевага, є лише ілюстративними і в жодному інших матеріалів. Крім того, цей винахід може бути разі не повинні розглядатися як обмежувальні. застосований до сигарет різних обводів, як тонких, Обсяг винаходу визначається формулою винахотак і товстих. Крім того, хоча перевага віддається ду, що додається, а не поданим вище описом, і здійсненню цього винаходу стосовно неароматимається на увазі, що він охоплює усі варіанти та зованих тютюнових прутків, маються на увазі таеквіваленти, що охоплюються формулою винахокож ароматизовані тютюнові матеріали. 39 87192 40 41 87192 42 43 87192 44 45 Комп’ютерна верстка А. Крижанівський 87192 Підписне 46 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
