Висувний блок для розподільного пристрою низької напруги

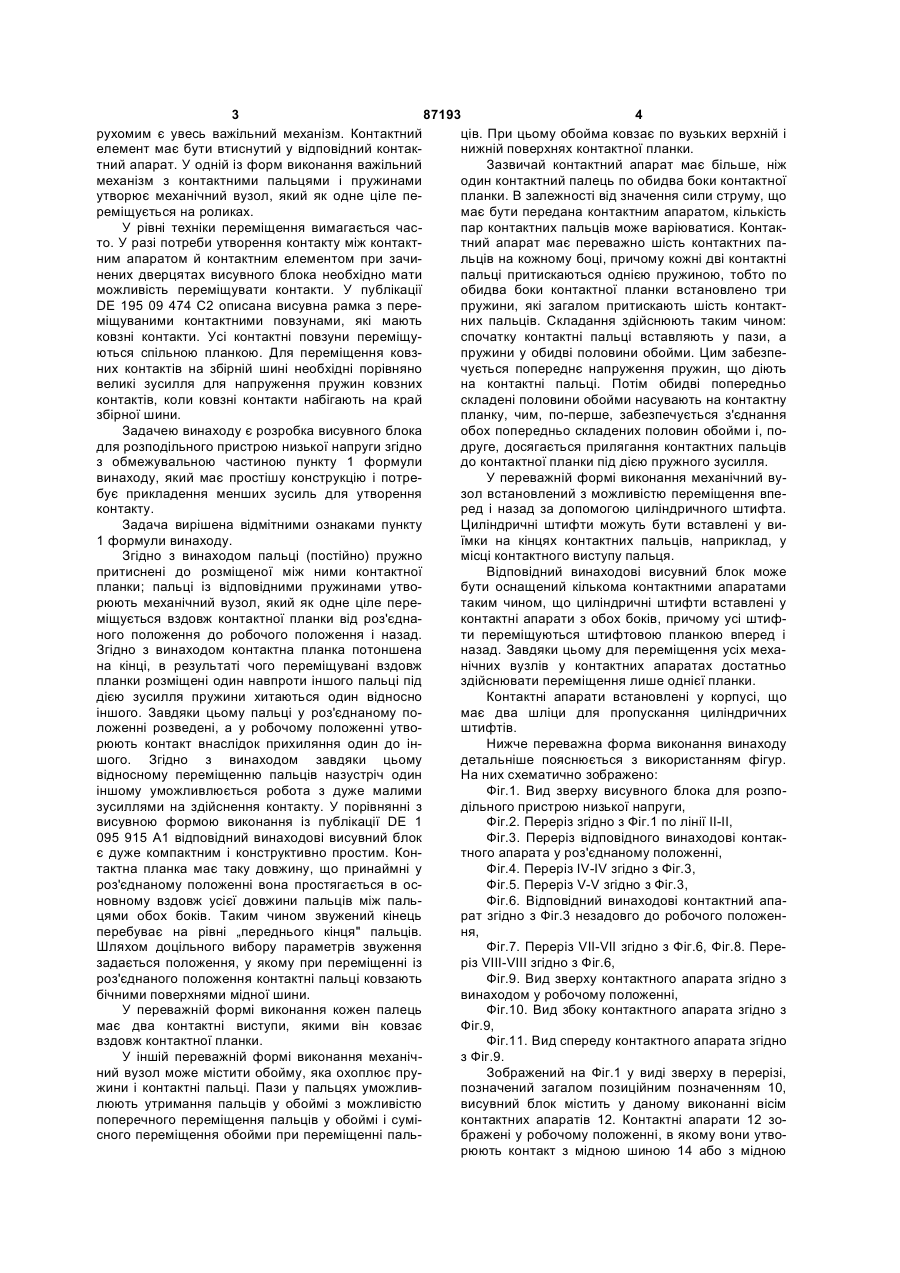

1. Висувний блок (10) для розподільного пристрою низької напруги, що містить принаймні один контактний апарат (12) для утворення електричного контакту з розміщеним у розподільному пристрої контактним елементом (14, 16), зокрема з мідною шиною (14), причому кожен контактний апарат (12) має по обидва боки принаймні по одному контактному пальцю (18) і одну пружину (20), що притискає контактний палець (18) до контактної планки (22), причому кожен палець (18) з відповідною пружиною (20) утворює механічний вузол, встановлений з можливістю переміщення як одне ціле вздовж контактної планки (22) від роз'єднаного положення у робоче положення і назад, який відрізняється тим, що контактна планка (22) на кінці (40) має звуження, виконане таким чином, що при переміщенні вздовж планки (22) протилежні контактні пальці (18) мають можливість зустрічного переміщення під дією пружного зусилля. 2. Висувний блок за п. 1, який відрізняється тим, що контактна планка (22) у роз'єднаному положенні простягається в основному вздовж усієї довжини пальців (18) між пальцями обох сторін. C2 2 (11) 1 3 87193 4 рухомим є увесь важільний механізм. Контактний ців. При цьому обойма ковзає по вузьких верхній і елемент має бути втиснутий у відповідний контакнижній поверхнях контактної планки. тний апарат. У одній із форм виконання важільний Зазвичай контактний апарат має більше, ніж механізм з контактними пальцями і пружинами один контактний палець по обидва боки контактної утворює механічний вузол, який як одне ціле пепланки. В залежності від значення сили струму, що реміщується на роликах. має бути передана контактним апаратом, кількість У рівні техніки переміщення вимагається часпар контактних пальців може варіюватися. Контакто. У разі потреби утворення контакту між контакттний апарат має переважно шість контактних паним апаратом й контактним елементом при зачильців на кожному боці, причому кожні дві контактні нених дверцятах висувного блока необхідно мати пальці притискаються однією пружиною, тобто по можливість переміщувати контакти. У публікації обидва боки контактної планки встановлено три DE 195 09 474 С2 описана висувна рамка з перепружини, які загалом притискають шість контактміщуваними контактними повзунами, які мають них пальців. Складання здійснюють таким чином: ковзні контакти. Усі контактні повзуни переміщуспочатку контактні пальці вставляють у пази, а ються спільною планкою. Для переміщення ковзпружини у обидві половини обойми. Цим забезпених контактів на збірній шині необхідні порівняно чується попереднє напруження пружин, що діють великі зусилля для напруження пружин ковзних на контактні пальці. Потім обидві попередньо контактів, коли ковзні контакти набігають на край складені половини обойми насувають на контактну збірної шини. планку, чим, по-перше, забезпечується з'єднання Задачею винаходу є розробка висувного блока обох попередньо складених половин обойми і, подля розподільного пристрою низької напруги згідно друге, досягається прилягання контактних пальців з обмежувальною частиною пункту 1 формули до контактної планки під дією пружного зусилля. винаходу, який має простішу конструкцію і потреУ переважній формі виконання механічний вубує прикладення менших зусиль для утворення зол встановлений з можливістю переміщення впеконтакту. ред і назад за допомогою циліндричного штифта. Задача вирішена відмітними ознаками пункту Циліндричні штифти можуть бути вставлені у ви1 формули винаходу. їмки на кінцях контактних пальців, наприклад, у Згідно з винаходом пальці (постійно) пружно місці контактного виступу пальця. притиснені до розміщеної між ними контактної Відповідний винаходові висувний блок може планки; пальці із відповідними пружинами утвобути оснащений кількома контактними апаратами рюють механічний вузол, який як одне ціле перетаким чином, що циліндричні штифти вставлені у міщується вздовж контактної планки від роз'єднаконтактні апарати з обох боків, причому усі штифного положення до робочого положення і назад. ти переміщуються штифтовою планкою вперед і Згідно з винаходом контактна планка потоншена назад. Завдяки цьому для переміщення усіх механа кінці, в результаті чого переміщувані вздовж нічних вузлів у контактних апаратах достатньо планки розміщені один навпроти іншого пальці під здійснювати переміщення лише однієї планки. дією зусилля пружини хитаються один відносно Контактні апарати встановлені у корпусі, що іншого. Завдяки цьому пальці у роз'єднаному помає два шліци для пропускання циліндричних ложенні розведені, а у робочому положенні утвоштифтів. рюють контакт внаслідок прихиляння один до інНижче переважна форма виконання винаходу шого. Згідно з винаходом завдяки цьому детальніше пояснюється з використанням фігур. відносному переміщенню пальців назустріч один На них схематично зображено: іншому уможливлюється робота з дуже малими Фіг.1. Вид зверху висувного блока для розпозусиллями на здійснення контакту. У порівнянні з дільного пристрою низької напруги, висувною формою виконання із публікації DE 1 Фіг.2. Переріз згідно з Фіг.1 по лінії II-ІІ, 095 915 А1 відповідний винаходові висувний блок Фіг.3. Переріз відповідного винаходові контакє дуже компактним і конструктивно простим. Контного апарата у роз'єднаному положенні, тактна планка має таку довжину, що принаймні у Фіг.4. Переріз IV-IV згідно з Фіг.3, роз'єднаному положенні вона простягається в осФіг.5. Переріз V-V згідно з Фіг.3, новному вздовж усієї довжини пальців між пальФіг.6. Відповідний винаходові контактний апацями обох боків. Таким чином звужений кінець рат згідно з Фіг.3 незадовго до робочого положенперебуває на рівні „переднього кінця" пальців. ня, Шляхом доцільного вибору параметрів звуження Фіг.7. Переріз VII-VII згідно з Фіг.6, Фіг.8. Перезадається положення, у якому при переміщенні із різ VIII-VIII згідно з Фіг.6, роз'єднаного положення контактні пальці ковзають Фіг.9. Вид зверху контактного апарата згідно з бічними поверхнями мідної шини. винаходом у робочому положенні, У переважній формі виконання кожен палець Фіг.10. Вид збоку контактного апарата згідно з має два контактні виступи, якими він ковзає Фіг.9, вздовж контактної планки. Фіг.11. Вид спереду контактного апарата згідно У іншій переважній формі виконання механічз Фіг.9. ний вузол може містити обойму, яка охоплює пруЗображений на Фіг.1 у виді зверху в перерізі, жини і контактні пальці. Пази у пальцях уможливпозначений загалом позиційним позначенням 10, люють утримання пальців у обоймі з можливістю висувний блок містить у даному виконанні вісім поперечного переміщення пальців у обоймі і суміконтактних апаратів 12. Контактні апарати 12 зосного переміщення обойми при переміщенні пальбражені у робочому положенні, в якому вони утворюють контакт з мідною шиною 14 або з мідною 5 87193 6 планкою 16, що має H-подібний поперечний передиться в дію ключем, що вставляється у місці, поріз. Контактні апарати 12 окремо у тому ж виді значеному стрілкою 45; це бічне переміщення зверху зображені на фігурах 3 і 6. через кутникові механізми 46 зміни напрямку пеКожен контактний апарат 12 має пальці 18 і редається планкам 48, які переміщуються вперед і пружини 20. Як видно із Фіг.4, на якому зображено назад. Також орієнтована впоперек планка 50, яка переріз Фіг.3 по лінії IV-IV, кожен контактний апає носієм циліндричних штифтів, також переміщурат містить видимі на Фіг.3 контактні планки 22, які ється вперед і назад і через переміщувані разом із можуть бути виготовлені із міді, і по обидва боки нею штифти переміщує контактні пальці 18 із зовід них шість пальців 18 і три пружини 20. При браженого робочого положення у роз'єднане поцьому кожні два пальці 18 лежать один над іншим і ложення і знову назад. відповідною пружиною 20 притискаються до контаКонтактні планки 22 особливо добре видно у ктної планки 22. перерізі згідно з Фіг.2, причому у наведеному приЯк видно із Фіг.3, пальці 18 мають по два конкладі із восьми контактних апаратів 12, наприклад, тактні виступи 24 і 26, якими вони прилягають до чотири праві контактні планки можуть служити для контактних планок 22. Для кращого контактування відведення струму із розподільного пристрою ниу робочому положенні пальці спереду, тобто у місзької напруги, а чотири ліві контактні планки - для ці, де утворюється електричний контакт, мають підведення струму до розподільного пристрою грибоподібне потовщення 27. Пальці 18 з пружинизької напруги. нами 20 утворюють механічний вузол завдяки тоУся конструкція механізму для переміщення му, що шість пальців 18 по один бік контактної контактних пальців у робоче положення і назад планки 20 охоплені половинкою 28 обойми. Кожна дуже проста: мають бути переміщені вперед і наполовина обойми має форму приблизно половини зад лише циліндричні штифти на відповідній планквадрата і утримується у пазах 30 і 32, виконаних у ці. пальцях 18. Завдяки виконанню обойми із двох Окремі контактні апарати 12 виконані компактполовин покращується технологічність монтажу. но. Конструкція оптимальна завдяки тому, що коМеханічний вузол, що складається із пальців жен контактний апарат 12 містить мінімум чотири і 18і пружин 20 у обоймі 28 із зображеного на Фіг.3 максимум дванадцять контактних пальців 18, від роз'єднаного положення, у якому пальці перебудвох до шести по обидва боки контактної планки вають у корпусі 34, нерухомо зв'язаному з висув22, і від двох до шести пружин у половинах 28 ною рамою (10), можуть бути переведені у зобраобойми, тому струм, що може бути переданий конжене на Фіг.6 положення, у якому пальці тактними пальцями 18, визначається кількістю виступають із корпуса 34. Зображене на Фіг.6 попальців. ложення є станом незадовго перед робочим полоПЕРЕЛІК ПОЗИЦІЙНИЙ ПОЗНАЧЕНЬ женням, зображеним на Фіг.9. Для переміщення 10 Висувний блок цих механічних вузлів, що складаються із елемен12 Контактний апарат тів 18, 20 і 28, служать циліндричні штифти 36, які 14 Мідна шина найкраще видно на Фіг.4, причому на Фіг.5 зобра16 Мідна планка жений переріз контактного апарата 12 по лінії V-V 18 Палець на Фіг.3. Циліндричні штифти 36 вставлені у виїм20 Пружина ки 37 на рівні контактних виступів 26. Ці циліндри22 Контактна планка чні штифти встановлені з можливістю переміщен24 Контактний виступ ня вздовж поздовжніх шліців 38, виконаних у 26 Контактний виступ корпусі 34. При цьому контактні виступи 24 і 26 27 Грибоподібне потовщення ковзають вздовж контактної планки 22. Контактна 28 Половинка обойми планка 22 на кінці, прилеглому до отвору у корпусі 30 Паз 34, виконана злегка потоншеною і має скіс 40. Пе32 Паз редні контактні виступи 24 ковзають вздовж цього 34 Корпус скосу, в результаті чого пальці по обидва боки 36 Циліндричний штифт контактної планки переміщуються назустріч один 37 Виїмка іншому, причому під час цього переміщення вони 38 Поздовжній шліц набігають на мідну шину 14 і утворюють зображе40 Скіс не на Фіг.9 робоче положення. У цьому положенні 42 Зубчаста рейка контактні виступи 24 відведені від контактної план44 Шестерня ки 22. 45 Стрілка Механізм, за допомогою якого переміщуються 46 Кутниковий механізм зміни напрямку циліндричні штифти 36, зображений на Фіг.1: Дві 48 Кутниковий механізм зміни напрямку зубчасті рейки 42, орієнтовані впоперек висувного 48 Планка блоку і розміщені в передній частині, переміщу50 Планка ються вбік за допомогою шестерні 44, яка приво 7 87193 8 9 87193 10 11 87193 12 13 Комп’ютерна верстка А. Крулевський 87193 Підписне 14 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
