Спосіб передачі інформації у комунікаційній мережі з множиною станцій, комунікаційна мережа і комунікаційний пристрій, який є однією із станцій такої мережі

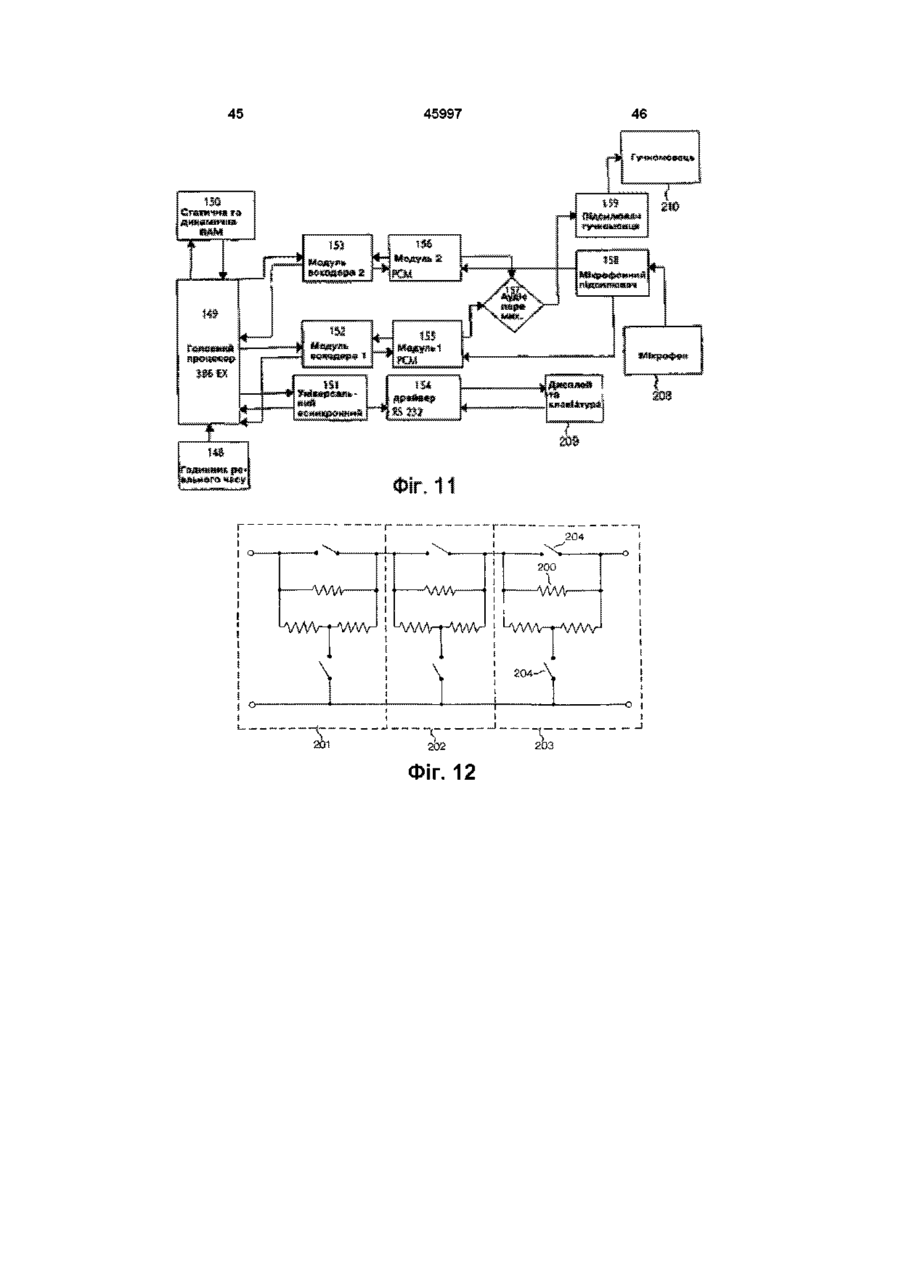

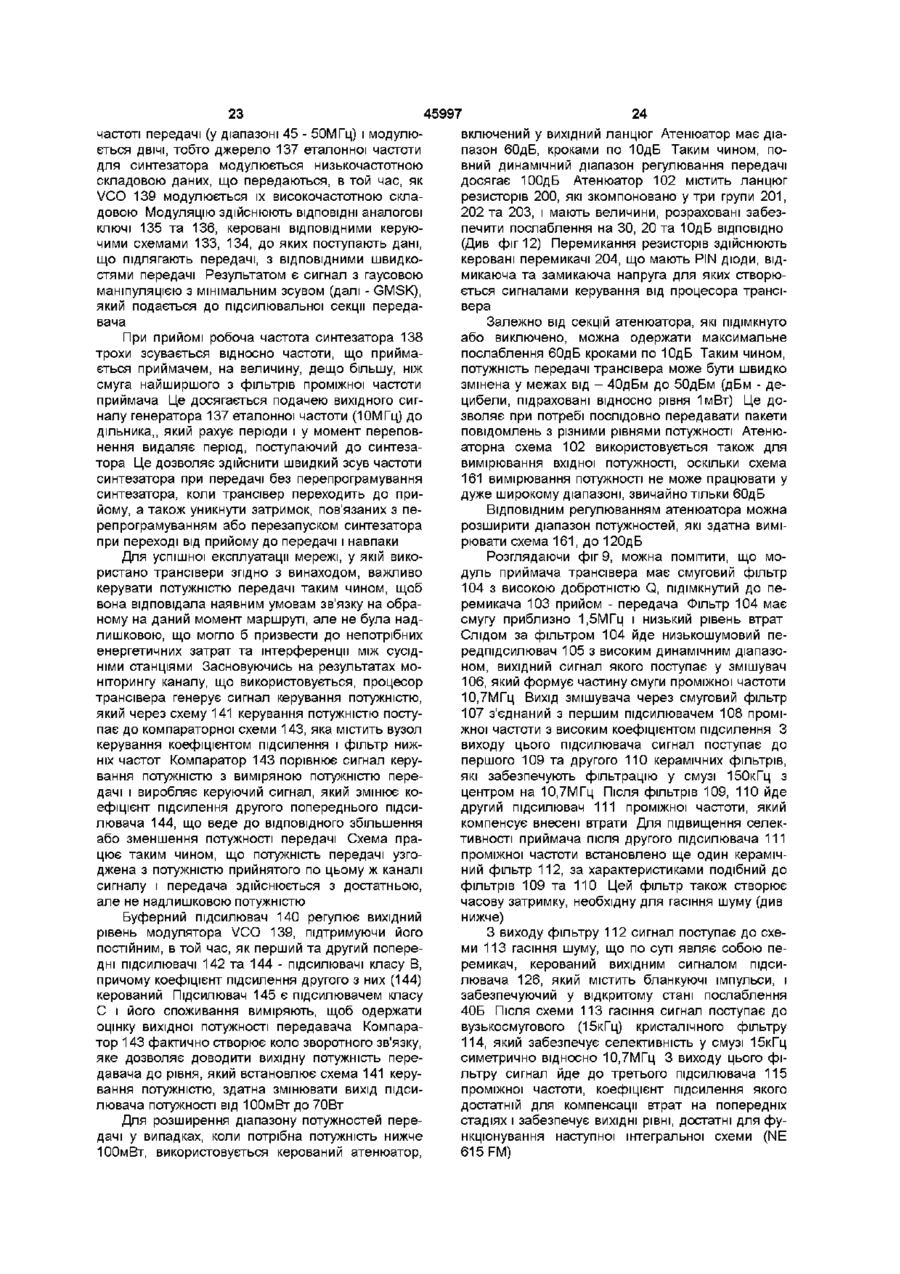

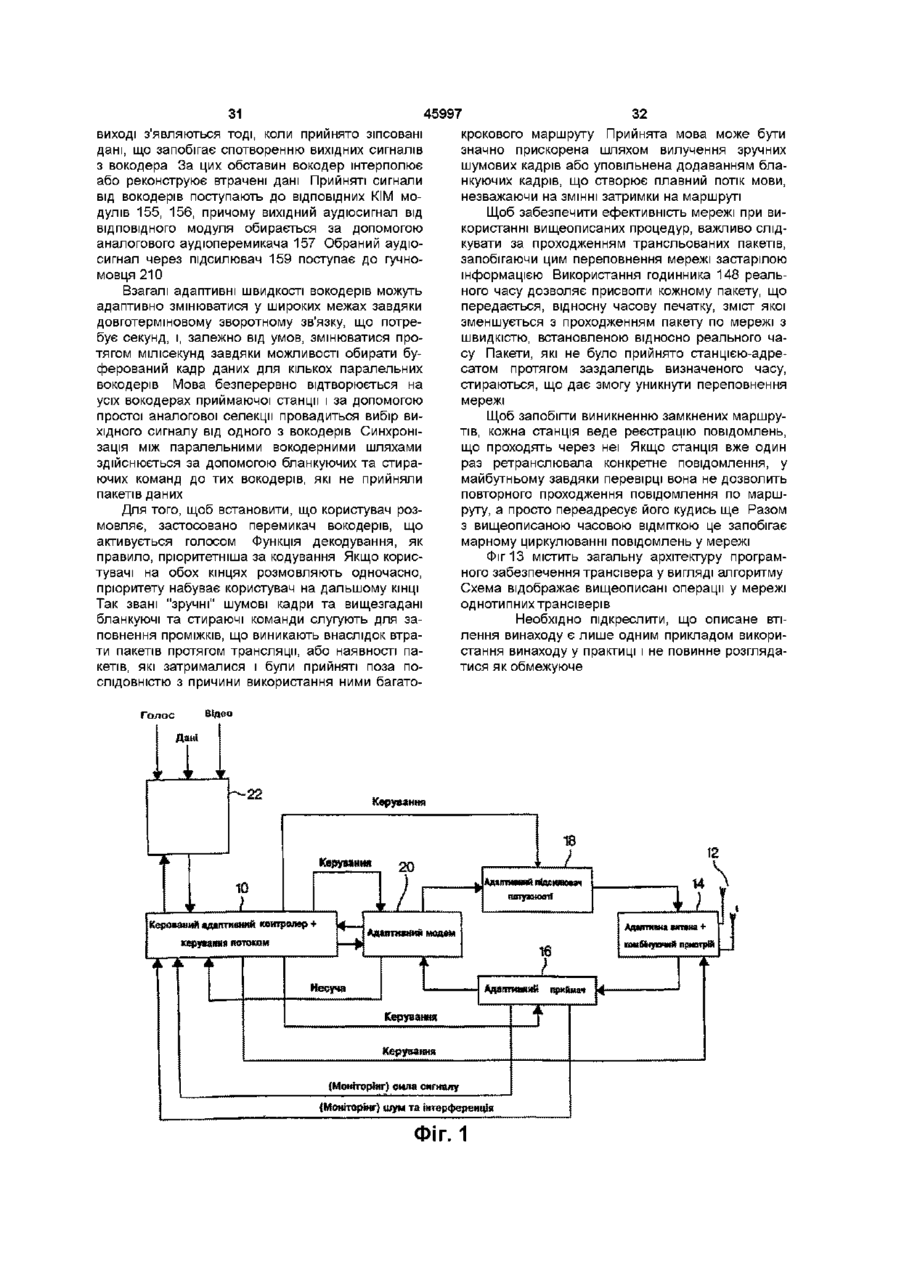

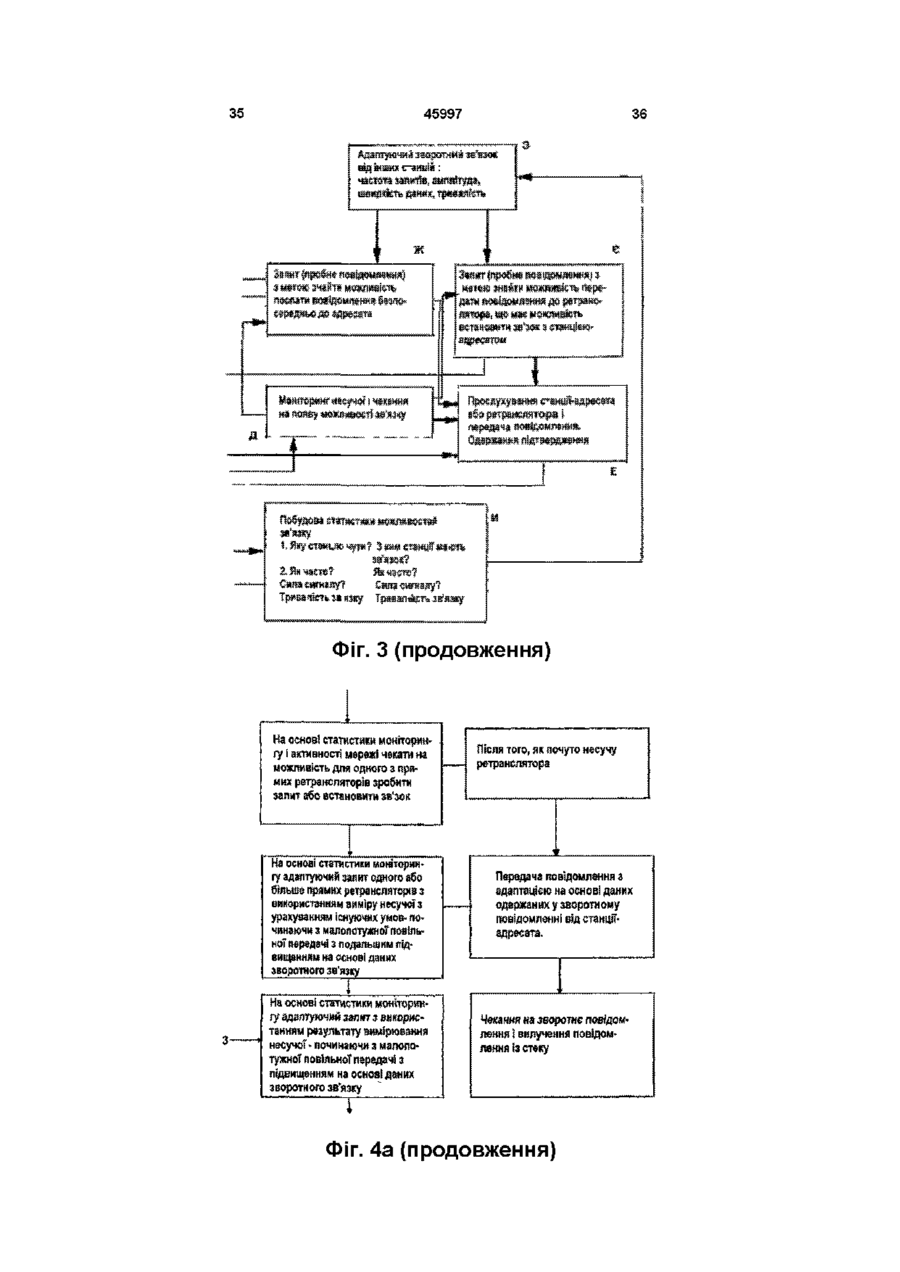

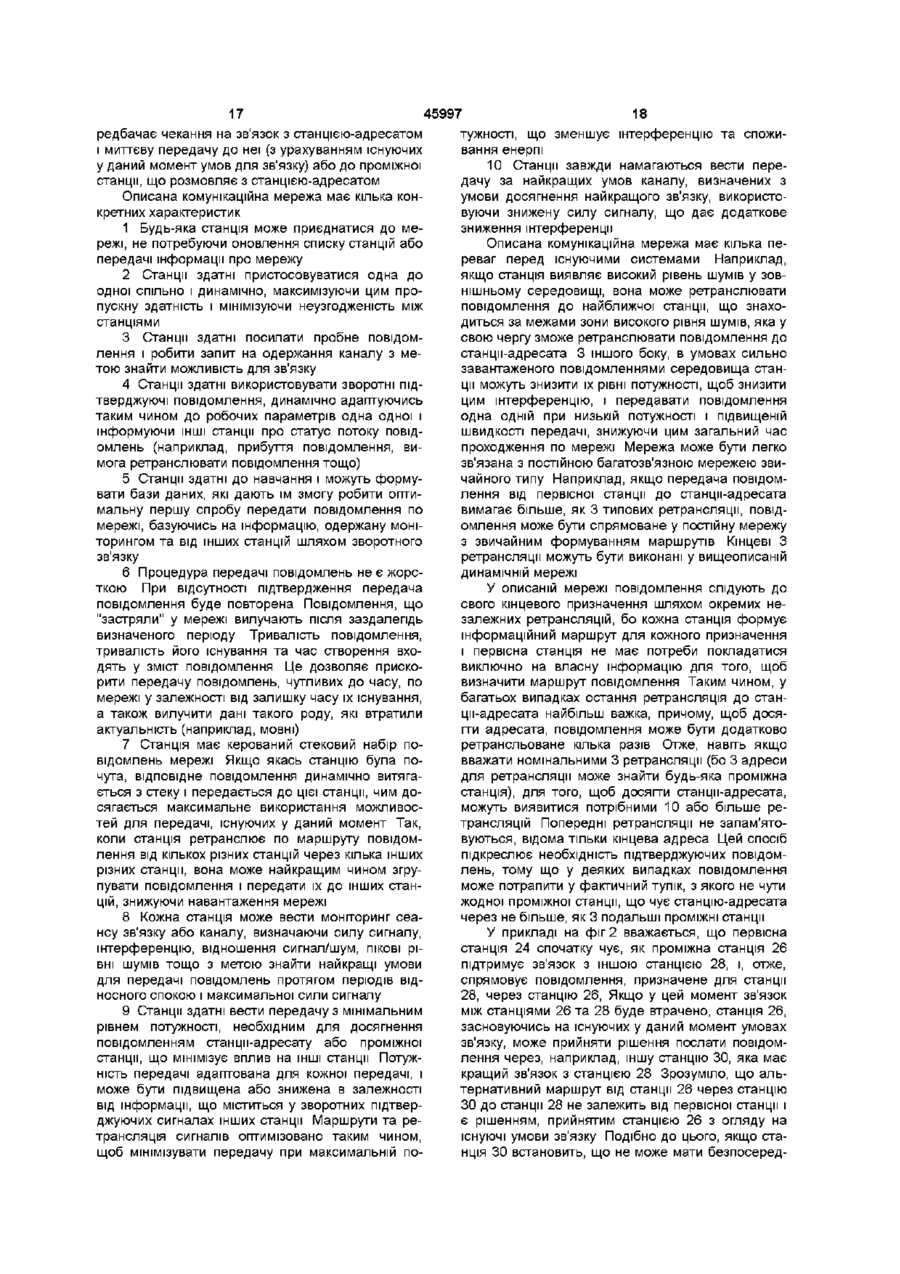

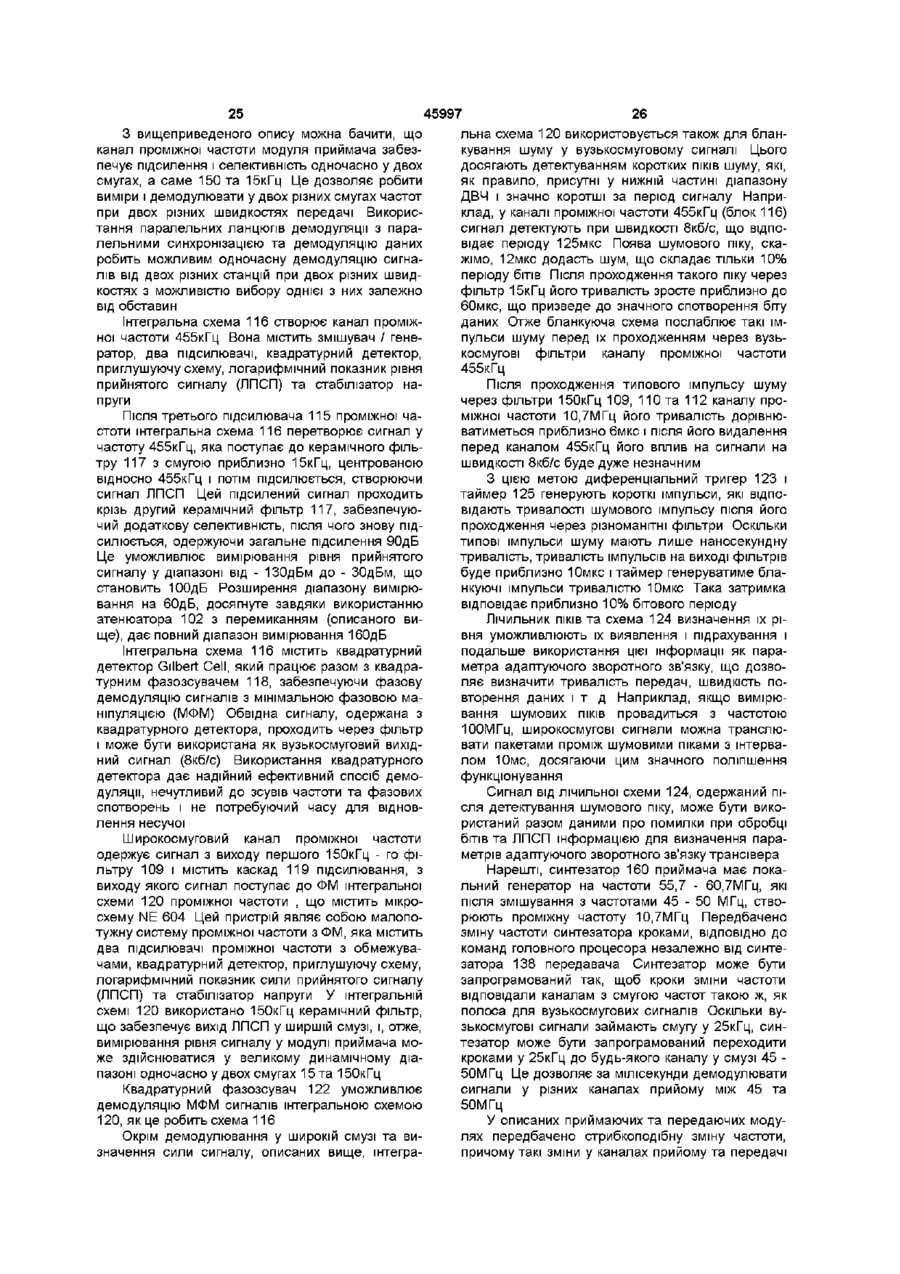

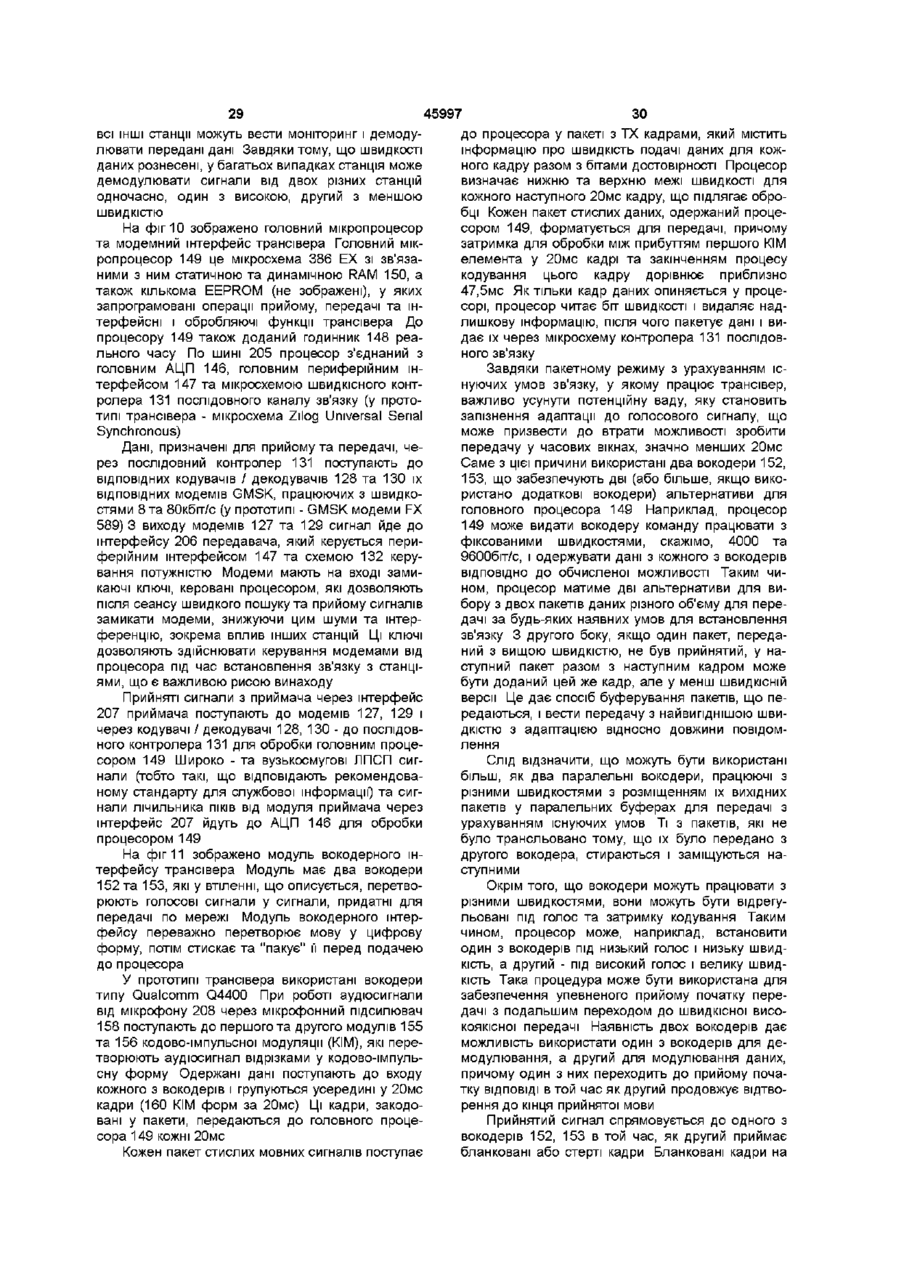

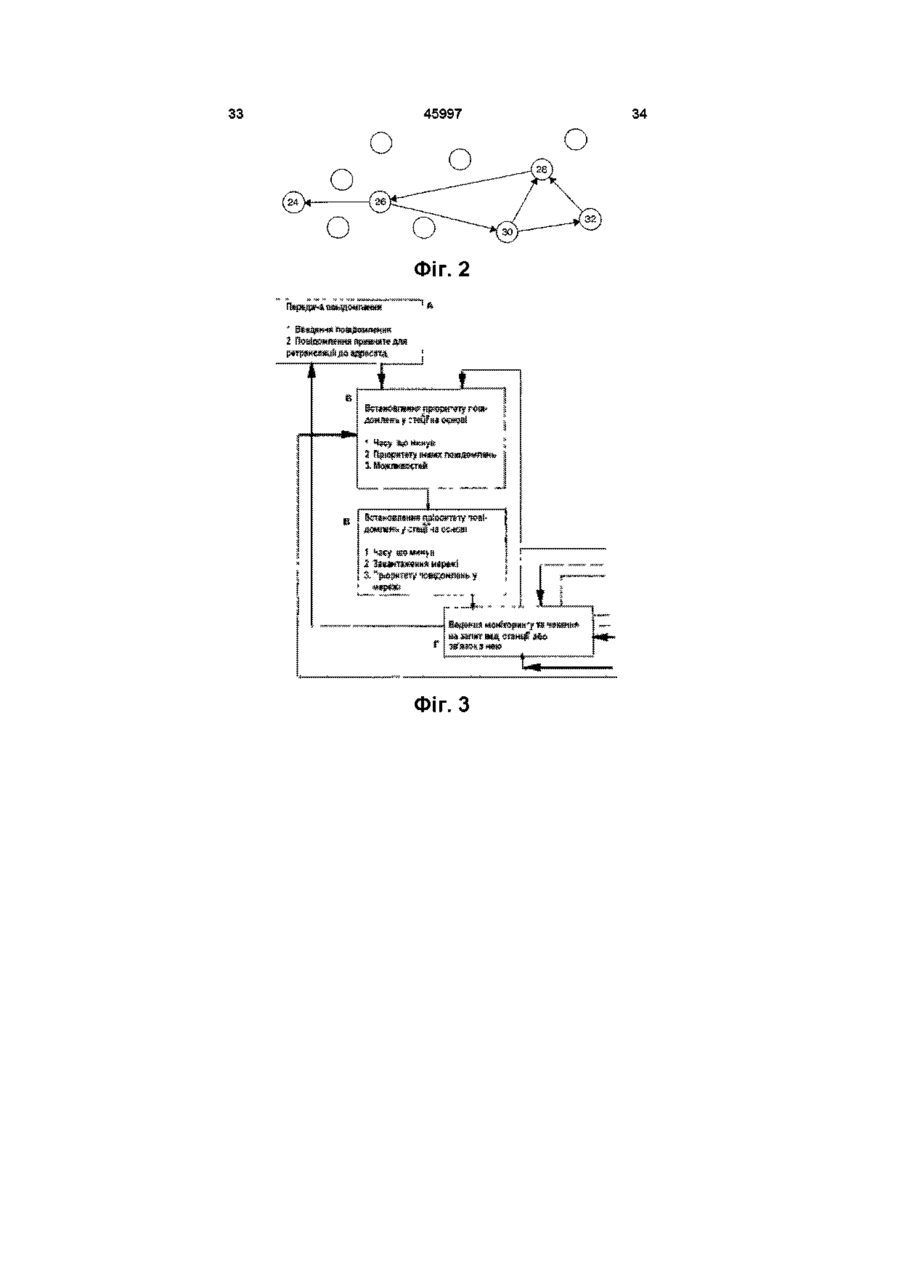

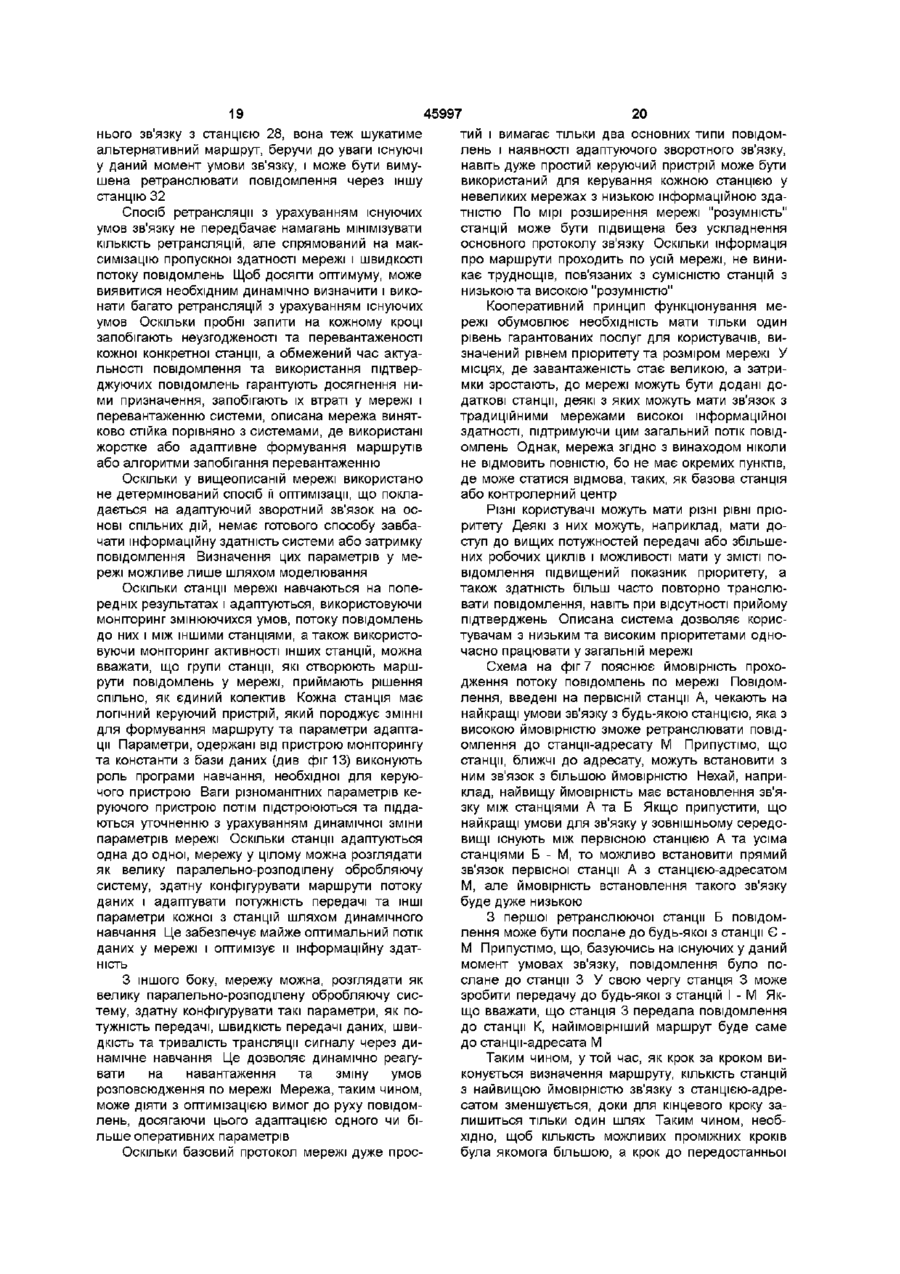

1 Спосіб передачі інформації від первісної станції (А) до станцм-адресата (М) у комунікаційній мережі з множини станцій (А - М), що передбачає моніторинг на первісній станції (А) активності інших станцій (А - М) мережі та передачу повідомлення до щонайменше однієї проміжної станції (Б) для подальшої ретрансляції до станцм-адресата (М), який відрізняється тим, що додатково передбачає крок передачі назад від першої проміжної станції (Б) до первісної станції (А) підтвердження про ретрансляцію повідомлення і тим, що кожна з станцій (А - М) мережі спостерігає за якістю маршруту сигналу до другої станції, а вибір першої проміжної станції (Б) первісною станцією (А) і вибір будь-якої наступної проміжної станції (Ж - К) першою з ПОСЛІДОВНОСТІ проміжних станцій ЗДІЙСНЮЮТЬ з урахуванням існуючих у момент трансляції умов зв'язку ВІДПОВІДНО до заздалегідь обраного критерію, що бере до уваги якість маршруту сигналу між передавальною станцією і можливою проміжною станцією, так що передача здійснюється у період існування найкращих умов 2 Спосіб за п 1, який відрізняється тим, що кожна зі станцій мережі веде моніторинг активності інших станцій у безперервному режимі, щоб ВІДПОВІДНО до заздалегідь обраного критерію визначити придатність кожної з цих станцій для використання як проміжної або як станцм-адресата 3 Спосіб за п 2, який відрізняється тим, що моніторинг проводять шляхом приймання повідомлень, трансльованих іншими станціями, і аналізу прийнятої інформації для вибору проміжної станції або станцм-адресата 4 Спосіб за п 3, який відрізняється тим, що передбачає виділення з прийнятого повідомлення інформації, яка щонайменше ідентифікує ІНШІ станції 5 Спосіб за п 4, який відрізняється тим, що передбачає виділення з прийнятого повідомлення інформації стосовно призначення та/або походження інформаційного повідомлення, переданого до інших станцій або прийнятого від них 6 Спосіб за п 5, який відрізняється тим, що передбачає виділення з прийнятого повідомлення інформації, що стосується кінцевого призначення та/або первісного походження повідомлення 7 Спосіб за будь-яким з пп 4 - 6 , який відрізняється тим, що передбачає виділення з прийнятого повідомлення інформації, що стосується затримки розповсюдження і швидкості передачі кожного повідомлення та об'єму інформації, якою обмінюються дві або більше станцій 8 Спосіб за будь-яким з пп 3 - 7, який відрізняється тим, що повідомлення, які передає кожна станція, містять дані про час, а моніторинг передбачає визначення віку повідомлень, прийнятих від інших станцій мережі, і ігнорування інформації, старішої за заздалегідь визначений вік 9 Спосіб за п 8, який відрізняється тим, що передбачає порівняння даних про час у прийнятому повідомленні з еталонним часом і відхилення прийнятих повідомлень протягом заздалегідь визначеного періоду після еталонного часу 10 Спосіб за п 8 або 9, який відрізняється тим, що передбачає призначення пріоритету прийнятим повідомленням і визначення порядку ретранслювання прийнятої інформації ВІДПОВІДНО до м віку 11 Спосіб за будь-яким з пп 1-10, який відрізняється тим, що передбачає моніторинг якості маршруту сигналу між першою станцією та однією або більше іншими станціями і адаптацію згідно з заздалегідь визначеним критерієм щонайменше одного параметра наступної передачі до другої станції у ВІДПОВІДНОСТІ з виявленою якістю маршруту, О і ю 45997 щоб підвищити ймовірність успішного приймання 12 Спосіб за п 11, який відрізняється тим, що передбачає виділення з прийнятого повідомлення інформації, що стосується якості маршруту між двома або більше іншими станціями 13 Спосіб за будь-яким з пп 4 - 1 2 , який відрізняється тим, що передбачає одержання з прийнятого повідомлення даних, необхідних для адаптації, та використання їх для адаптації згідно з заздалегідь визначеним критерієм щонайменше одного параметра наступної передачі до іншої станції, щоб підвищити ймовірність успішного прийому 14 Спосіб за п 13, який відрізняється тим, що необхідна для адаптації інформація у адаптаційному сигналі передається до однієї або більше інших станцій, здатних ВІДПОВІСТИ на нього, щоб змінити щонайменше один параметр наступної передачі від них 15 Спосіб за п 13 або 14, який відрізняється тим, що параметром, який підлягає адаптації, є принаймні один з таких чинників, як швидкість передачі даних, потужність передачі, передавальна або приймальна антена, довжина, пріоритет та тривалість актуальності повідомлення, час трансляції та швидкість ретрансляції повідомлення 16 Спосіб за будь-яким з пп 1 -15, який відрізняється тим, що моніторинг додатково передбачає передачу тест-сигналу від первісної до щонайменше однієї проміжної станції, причому тест-сигнал містить щонайменше адресу, що ідентифікує первісну станцію, і передачу підтвердження від обраної проміжної до первісної станції 17 Комунікаційна мережа з множини станцій (А М), кожна з яких здатна передавати та приймати інформаційні повідомлення, причому кожна станція має передавальні засоби (12, 14, 18, 20) для передачі повідомлень іншим станціям та приймальні засоби (12, 14, 16, 20) для приймання інформації від інших станцій, яка відрізняється тим, що додатково має засоби моніторингу щонайменше однієї характеристики ВІДПОВІДНИХ каналів зв'язку між первісною (А) та іншими станціями, що характеризує якість маршруту проходження сигналу у кожному з означених каналів, засоби прийняття рішення щодо вибору проміжної станції (Б) для подальшої передачі інформаційного повідомлення від первісної станції (А) до станцм-адресата (М), з урахуванням існуючих умов зв'язку під час передачі і ВІДПОВІДНО ДО заздалегідь обраного критерію, що враховує виявлену якість маршруту сигналу між передавальною станцією і можливою проміжною станцією, так що подальша передача проходить у період існування найкращих умов, та засоби керування для регулювання щонайменше одного параметру сигналу, що транслюється, у ВІДПОВІДНОСТІ до щонайменше однієї характеристики ВІДПОВІДНОГО каналу, одержаної шляхом моніторингу, щоб підвищити ймовірність успішного прийому переданого сигналу обраною проміжною станцією 18 Комунікаційна мережа за п 17, яка відрізняється тим, що засоби моніторингу на кожній стан ції пристосовані аналізувати прийняту від інших станцій інформацію для вибору проміжної станції 19 Комунікаційна мережа за п 18, яка відрізняється тим, що засоби керування пристосовані, щоб спостерігати за віком повідомлень, прийнятих від інших станцій мережі, і ігнорувати інформацію, старішу за заздалегідь визначений вік 20 Комунікаційна мережа за п 19, яка відрізняється тим, що засоби керування пристосовані, щоб включати дані про час у повідомлення, які передаються, і щоб спостерігати вік прийнятих повідомлень і, порівнюючи дані про час у прийнятому повідомленні з еталонним часом, відкидати повідомлення, прийняті протягом заздалегідь визначеного періоду після еталонного часу 21 Комунікаційна мережа за п 20, яка відрізняється тим, що засоби керування передбачають призначення пріоритету прийнятим повідомленням і визначають порядок ретранслювання до інших станцій прийнятої інформації ВІДПОВІДНО до її віку 22 Комунікаційна мережа за будь-яким з пп 18 21, яка відрізняється тим, що кожна станція має засоби зберігання даних, отриманих з прийнятих сигналів, що стосуються ідентифікації інших станцій, і засоби обробки для визначення якості маршруту сигналу між приймальною станцією та кожною з інших станцій 23 Комунікаційна мережа за будь-яким з пп 17-22, яка відрізняється тим, що засоби моніторингу пристосовані для генерації тест-сигналу, призначеного для передачі його до інших станцій, причому тест-сигнал містить щонайменше адресу, що ідентифікує первісну станцію, а також для приймання підтвердження від інших станції, які прийняли тест-сигнал 24 Комунікаційна мережа за будь-яким з пп 17-23, яка відрізняється тим, що засоби керування виконані з можливістю змінювати швидкість передачі даних, частоту, потужність передачі, передавальну або приймальну антену, довжину, пріоритет та тривалість актуальності повідомлення, час трансляції, швидкість ретрансляції повідомлення та/або ІНШІ параметри передачі до обраної проміжної станції 25 Комунікаційний пристрій, який є однією із станцій у комунікаційній мережі, що містить множину станції (А - М), кожна з яких здатна передавати та приймати інформаційні повідомлення, і який має передавальні засоби (12, 14, 18, 20) для передачі повідомлень іншим станціям та приймальні засоби (12, 14, 18, 20) для приймання інформації від інших станцій, який відрізняється тим, що додатково має засоби моніторингу щонайменше однієї характеристики ВІДПОВІДНИХ каналів зв'язку між первісною станцією (А) та іншими станціями, засоби прийняття рішення щодо вибору іншої станції (Б) як проміжної для подальшої передачі інформаційного повідомлення від первісної станції (А) до станцм-адресата (М) з урахуванням існуючих умов зв'язку, так щоб подальша передача проходила у період існування найкращих умов, та засоби керування, призначені для регулювання щонайменше одного параметра сигналу, який передається через передавальні засоби ВІДПОВІДНО 45997 до щонайменше однієї хараісгеристики ВІДПОВІДНОГО каналу, одержаної моніторингом, щоб підвищити ймовірність успішного приймання переданого сигналу обраною проміжною станцією 26 Комунікаційний пристрій за п 25, який відрізняється тим, що засоби моніторингу пристосовані аналізувати прийняту від інших станцій інформацію для вибору проміжної станції 27 Комунікаційний пристрій за п 26, який відрізняється тим, що має засоби зберігання отриманих з прийнятих сигналів даних, що стосуються ідентифікації інших станцій, і засоби обробки для визначення якості маршруту сигналу між приймальною станцією та кожною з інших станцій 28 Комунікаційний пристрій за будь-яким з пп 25 27, який відрізняється тим, що засоби моніторингу пристосовані для генерації тест-сигналу, призначеного для передачі його до інших станцій, причому тест-сигнал містить щонайменше адресу, що ідентифікує первісну станцію а також для приймання підтвердження від інших станцій, що прийняли тест-сигнал, 29 Комунікаційний пристрій за будь-яким з пп 25 28, який відрізняється тим, що засоби моніторингу пристосовані, щоб змінювати швидкість передачі даних, частоту, потужність передачі, передавальну або приймальну антену, довжину, пріоритет та тривалість актуальності повідомлення, час трансляції, швидкість ретрансляції повідомлення та/або ІНШІ параметри передачі до обраної проміжної станції 30 Комунікаційний пристрій за п 29, який відрізняється тим, що засоби моніторингу мають датчики потужності та керовані засоби зменшення рівня сигналу, які реагують на сигнали керування потужністю, одержувані від датчиків потужності, і змінюють рівень сигналу, що приймають та/або передають, до заздалегідь визначеного рівня 31 Комунікаційний пристрій за п ЗО, який відрізняється тим, що керовані засоби зменшення рівня сигналу мають ряд резистивних елементів, зв'язаних з кількома твердотільними ключовими елементами, які спрацьовують від сигналів керування потужністю і скомпоновані так, щоб приєднувати резистивні елементи до лінії проходження сигналу або від'єднувати від неї 32 Комунікаційний пристрій за п ЗО або 31, який відрізняється тим, що засоби керування пристосовані для регулювання потужності сигналу, що передається, залежно від результату вимірювання потужності прийнятого сигналу 33 Комунікаційний пристрій за п 32, який відрізняється тим, що засоби керування мають датчики струму або потужності для моніторингу потужності сигналу передачі, засоби порівняння потужності сигналу передачі з результатом вимірювання потужності прийнятого сигналу і генерації сигналу керування цією потужністю, а також керовані драйвери у складі передавальних засобів, які у ВІДПОВІДЬ на сигнал керування потужністю передачі доводять її до рівня, що знаходиться у заздалегідь визначеній залежності від результату вимірювання потужності прийнятого сигналу 34 Комунікаційний пристрій за будь-яким з пп 29 33, який відрізняється тим, що засоби монітори нгу мають демодулюючі засоби, здатні працювати при різних заздалегідь визначених швидкостях передачі інформації і таким чином демодулювати прийняті дані при будь-якій з заздалегідь визначених швидкостей 35 Комунікаційний пристрій за п 34, який відрізняється тим, що демодулюючі засоби мають кілька паралельних демодуляторів, кожен з яких може працювати при ВІДПОВІДНІЙ окремій заздалегідь визначеній швидкості 36 Комунікаційний пристрій за п 35, який відрізняється тим, що демодулюючі засоби додатково мають селектори для моніторингу вихідних сигналів паралельних демодуляторів і вибору з них такого, що дає вірно демодульовані дані 37 Комунікаційний пристрій за будь-яким з пп 25 36, який відрізняється тим, що має засоби обробки та пов'язані з ними вокодерні пристрої для перетворення мови у дані для передачі та перетворення прийнятих даних у мову 38 Комунікаційний пристрій за п 37, який відрізняється тим, що вокодерні пристрої здебільшого являють собою щонайменше два вокодери, що паралельно працюють при різних швидкостях передачі даних, причому засоби обробки можуть вибирати дані від вокодерів для передачі згідно з щонайменше однією характеристикою каналу, одержаною за допомогою моніторингу 39 Комунікаційний пристрій за п 38, який відрізняється тим, що принаймні два вокодери можуть працювати незалежно, перетворюючи мовний сигнал у ВІДПОВІДНІ різні сигнали, що несуть дані з різними швидкостями, або використовуючи різні голосові параметри, причому засоби обробки можуть обирати будь-який з різних сигналів, призначених для передачі 40 Комунікаційний пристрій за п 38 або 39, який відрізняється тим, що засоби обробки можуть спрямовувати прийняту інформацію до обраних одного або більше вокодерів зі швидкістю, необхідною для перетворення прийнятих даних у мову згідно з заздалегідь визначеним критерієм 41 Комунікаційний пристрій за п 40, який відрізняється тим, що засоби обробки можуть також за вибором додавати або видаляти дані з інформаційного потоку, спрямованого до одного або більше обраних вокодерів, щоб керувати швидкістю відтворення мовного сигналу, репрезентованого прийнятими даними 42 Комунікаційний пристрій за будь-яким з пп 38 41, який відрізняється тим, що принаймні два вокодери можуть працювати незалежно, причому щонайменше один з них перетворює мовний сигнал у дані для передачі і щонайменше один у той же час перетворює прийняті дані у мову 43 Комунікаційний пристрій за будь-яким з пп 25 42, який відрізняється тим, що засоби керування призначені для спостереження за віком повідомлень, прийнятих від інших станцій мережі, і ігнорування інформації, старішої за заздалегідь визначений вік 44 Комунікаційний пристрій за п 43, який відрізняється тим, що засоби керування пристосовані, щоб включати дані про час у повідомлення, що передаються, і щоб спостерігати за віком прийнятих повідомлень і, порівнюючи дані про час у при 45997 йнятому повідомленні з еталонним часом, відкидати повідомлення, прийняті протягом заздалегідь визначеного періоду після еталонного часу 45 Комунікаційний пристрій за п 44, який відріз Винахід відноситься до способів передачі інформації між первісними станціями та станціямиадресатами у багатостанційній мережі комунікацій, до мереж комунікацій, де використано цей спосіб, та до комунікаційних пристроїв, призначених для використання у такій мережі ВІДОМІ комунікаційні мережі, які потребують одного чи більше керуючих вузлів або базових станцій, через які необхідно проводити повідомлення від передаючої станції до приймаючої Такі мережі чутливі до відмов контролерних вузлів або базових станцій Крім того, контролерні вузли або базові станції досить коштовні, а віддалені станції мережі обмежені у їх пересуванні відносно базових станцій Якість зв'язку між станціями у такій мережі може змінюватися через пересування віддалених станцій відносно базової, інтерференцію, перешкоди та ІНШІ фактори У середовищі затухання Рейлі флуктуації сили сигналу, перешкод та інтерференції впливають на зв'язок між станціями мережі миттєво, роблячи цим майже неможливим застосування фіксованих шляхів або адаптивних засобів вибору шляхів з використанням передачі інформації про обраний шлях Взагалі для компенсації інтерференції та затухання повідомлення передають з надлишком з потужністю, достатньою для забезпечення їх прийому, що призводить до неоптимального використання мережі і взаємовпливу між станціями Наслідком неоптимального використання мережі є зниження пропускної здатності (Erlangs) для заданих району та призначеного спектру У ЕР-А-0 201 308 описано комунікаційну систему, на якій основані ВВІДНІ частини п п 1, 17 та 25 формули винаходу Першим об'єктом винаходу є спосіб передачі інформації від первісної станції до станцм-адресата у мережі з кількох станцій, що передбачає - моніторинг на первісній станції активності інших станцій мережі та - передачу повідомлення до щонайменше однієї проміжної станції для подальшої ретрансляції до станцм-адресата, і відрізняється тим, що - додатково передбачає крок передачі назад від першої проміжної станції до первісної станції підтверджуючого повідомлення про ретрансляцію повідомлення і тим, - що кожна станція мережі спостерігає за якістю маршруту сигналу до другої станції, а вибір першої проміжної станції первісною станцією і вибір будь-якої наступної проміжної станції першою з ПОСЛІДОВНОСТІ проміжних станцій здійснюється з урахуванням існуючих умов зв'язку ВІДПОВІДНО ДО заздалегідь обраного критерію, що бере до уваги якість маршруту сигналу між передаючою станцією і можливою проміжною станцією, так що передача 8 няється тим, що засоби керування передбачають призначення пріоритету прийнятим повідомленням і визначають порядок ретранслювання до інших станцій прийнятої інформації ВІДПОВІДНО ДО її віку здійснюється у період існування найкращих умов Кожна зі станцій мережі переважно веде моніторинг активності інших станцій у безперервному режимі, щоб ВІДПОВІДНО до заздалегідь обраного критерію визначити придатністьцих станцій як проміжних або адресата Моніторинг можна проводити, приймаючи повідомлення, трансльовані іншими станціями і аналізуючи прийняту інформацію для вибору проміжної станції або станци-адресата Моніторинг, крім того, може передбачати витягнення з прийнятого повідомлення інформації, що, щонайменше, ідентифікує ІНШІ станції Наприклад, інформація може стосуватися призначення та/або походження інформаційного повідомлення, переданого до інших станцій або прийнятого від них Спосіб може також передбачати витягнення з прийнятого повідомлення інформації, що стосується кінцевого призначення та/або первісного походження повідомлення Далі, спосіб може передбачати витягнення з прийнятого повідомлення інформації, що стосується затримки розповсюдження кожного повідомлення і швидкості передачі та об'єму інформації, якою обмінюються дві або більше станцій Інформація, яку передає кожна станція, може містити дані про час, причому моніторинг передбачає визначення віку повідомлень, прийнятих від інших станцій мережі, і ігнорування інформації, старішої за заздалегідь визначений вік Дані про час у прийнятому повідомленні можуть бути порівняні з еталонним значенням і відхилені, якщо вони відповідають заздалегідь визначеному періоду після еталонного часу Спосіб переважно передбачає призначення пріоритету прийнятим повідомленням і визначення порядку ретранслювання прийнятої інформації ВІДПОВІДНО до її віку Спосіб може передбачати моніторинг якості маршруту сигналу між першою станцією та однією або більше інших станцій і адаптацію згідно з визначеним критерієм щонайменше одного параметра наступної передачі до другої станції у ВІДПОВІДНОСТІ з спостереженою якістю маршруту, щоб підвищити імовірність успішного прийому Вважається за краще, якщо інформацію одержано з прийнятого повідомлення, що стосується якості маршруту передачі між двома або більше іншими станціями Спосіб може передбачати одержання з прийнятого повідомлення даних, необхідних для адаптації та використання їх для адаптації згідно з визначеним критерієм щонайменше одного параметра наступної передачі до другої станції маршруту, щоб підвищити імовірність успішного прийому Необхідний для адаптації інформаційний сиг 45997 10 нал може бути переданий до однієї або більше даних з прийнятих сигналів для ідентифікації інінших станцій, врахованих у цьому сигналі і здатших станцій і засоби обробки для визначення яконих ВІДПОВІСТИ на нього, щоб змінити щонайменше сті маршруту сигналу між приймаючою станцією і один параметр наступної передачі від них іншими станціями Параметром, що підлягає адаптації, може бути Засоби моніторингу переважно пристосовані один або більше з таких чинників, як швидкість для генерації пробного(тестового) сигналу і перепередачі даних, потужність передачі, передаюча дачі його до других станцій, причому пробний сигабо приймаюча антена, довжина, пріоритет та нал містить щонайменше адресу, що ідентифікує тривалість актуальності повідомлення, час транспервісну станцію (і, що краще, станцію-адресата), і ляції та швидкість ретрансляції повідомлення для прийому підтверджуючого сигналу від інших станції, які прийняли пробний сигнал Стадія моніторингу переважно передбачає передачу пробного сигналу від першої до щонаймеЗасоби керування переважно пристосовані, нше однієї проміжної станції, причому пробний щоб змінювати швидкість передачі даних, частоту, сигнал містить щонайменше адресу, що ідентифіпотужність передачі, передаючу або приймаючу кує першу станцію (і, що краще, другу), і передачу антену, довжину, пріоритет та тривалість актуальпідтверджуючого сигналу від обраної проміжної до ності повідомлення, час трансляції, швидкість репершої станції трансляції повідомлення та/або ІНШІ параметри передачі до обраної проміжної станції Другим об'єктом винаходу є комунікаційна мережа, яка містить станції, кожна з яких здатна пеТретім об'єктом винаходу є комунікаційний редавати та приймати інформаційні повідомлення, пристрій для використання як станції у комунікапричому кожна станція має ційній мережі, яка містить станції, кожна з яких здатна передавати та приймати інформаційні по- передаючі засоби для передачі повідомлень відомлення, причому комунікаційний пристрій має іншим станціям та - приймальні засоби для прийому інформації - передаючі засоби для передачі повідомлень від інших станцій, і відрізняється тим, що додатіншим станціям та ково має - приймальні засоби для прийому інформації від інших станцій, і відрізняється тим, що додат- засоби моніторингу щонайменше однієї хараково має ктеристики ВІДПОВІДНИХ каналів зв'язку між первісною та іншими станціями, що характеризує якість - засоби моніторингу щонайменше однієї харамаршруту проходження сигналу у кожному з ознактеристики ВІДПОВІДНИХ каналів зв'язку між причених каналів, строєм, працюючим як первісна станція, та іншими станціями, - засоби прийняття рішення по вибору проміжної станції для подальшої передачі інформацій- засоби прийняття рішення по вибору іншої ного повідомлення від первісної станції до станцмстанції як проміжної для подальшої передачі інфоадресата, беручи до уваги існуючі умови зв'язку, рмаційного повідомлення від первісної станції до ВІДПОВІДНО до заздалегідь обраного критерію, що станцм-адресата, з увагою до існуючих умов зв'ябере до уваги спостережену якість маршруту сигзку, так що подальша передача проходить у період налу між передаючою станцією і можливою промііснування найкращих умов, та жною станцією, так що подальша передача прохо- засоби керування, призначені для регулюдить у період існування найкращих умов, та вання щонайменше одного параметра сигналу, який передають через передаючі засоби, ВІДПОВІ- засоби керування, призначені для регулюДНО до щонайменше однієї характеристики ВІДПОвання щонайменше одного параметра сигналу, ВІДНОГО каналу, одержаної моніторингом, щоб підякий передають через передаючі засоби, ВІДПОВІвищити імовірність успішного прийому переданого ДНО до щонайменше однієї характеристики ВІДПОсигналу обраною проміжною станцією ВІДНОГО каналу, щоб підвищити імовірність успішного прийому переданого сигналу обраною проміЗасоби моніторингу пристосовані виконувати жною станцією аналіз прийнятої від інших станцій інформації для вибору проміжної станції Засоби моніторингу на кожній станції, пристосовані виконувати аналіз прийнятої від інших стаПристрій може мати засоби зберігання даних з нцій інформації для вибору проміжної станції прийнятих сигналів для ідентифікації інших станцій і засоби обробки для визначення якості маршруту Засоби керування переважно пристосовані, сигналу між приймаючою станцією і іншими станщоб спостерігати вік повідомлень, прийнятих від ціями інших станцій мережі, і ігнорувати інформацію, старішу за заздалегідь визначений вік Засоби моніторингу переважно пристосовані для генерації пробного сигналу і передачі його до Засоби керування можуть бути пристосовані, других станцій, причому пробний сигнал містить щоб включати дані про час у повідомлення, що щонайменше адресу, що ідентифікує первісну передаються, і щоб спостерігати вік прийнятих станцію (і, ЩО краще, станцію-адресата), і для повідомлень, порівнюючи дані про час у прийняприйому підтверджуючого сигналу від інших стантому повідомленні з еталонним часом і відкидаючи ції, які прийняли пробний сигнал ті з повідомлень, які відповідають заздалегідь визначеному періоду після еталонного часу Засоби моніторингу можуть бути пристосовані, щоб змінювати швидкість передачі даних, частоту, Засоби керування переважно призначають потужність передачі, передаючу або приймаючу пріоритет прийнятим повідомленням і визначають антену, довжину, пріоритет та тривалість актуальпорядок ретранслювання до інших станцій прийняності повідомлення, час трансляції, швидкість ретої інформації ВІДПОВІДНО до її віку трансляції повідомлення та/або ІНШІ параметри Кожна станція може мати засоби зберігання 11 45997 12 передачі до обраної проміжної станції давати або видаляти дані з інформаційного потоку, спрямованого до одного або більше вокодеЗасоби моніторингу переважно мають засоби рів, щоб контролювати швидкість відтворення мовимірювання потужності та керовані засоби повного сигналу, репрезентованого прийнятими даслаблення рівня, який реагує на сигнали керуними вання потужністю, одержувані від датчиків потужності сигналу, і змінює рівень сигналу, що приУ втіленні, що вважається найкращим, щонайймають та/або передають, ВІДПОВІДНО ДО заздалеменше два вокодери працюють незалежно, пригідь визначеного рівня чому один з них перетворює мовний сигнал у дані для передачі, а другий одночасно перетворює Керовані засоби зменшення рівня можуть мати прийняті дані у мову ряд резисторних елементів, зв'язаних з твердими перемикаючими елементами, які спрацьовують від Засоби керування переважно пристосовані сигналів керування потужністю і скомпоновані так, спостерігати за віком інформації, прийнятої від щоб включати резистори у шлях сигналу або виінших станцій мережі і відкидати інформацію, стаключати рішу за заздалегідь визначений вік Засоби керування переважно пристосовують Засоби керування можуть бути пристосовані, для регулювання потужності сигналу, що передащоб включати дані про час у кожне повідомлення, ють, залежно від результату вимірювання потужщо передаються, і щоб спостерігати вік прийнятих ності прийнятого сигналу повідомлень, порівнюючи дані про час у прийнятому повідомленні з еталонним часом і відкидаючи Засоби керування можуть мати засоби виміті з повідомлень, які відповідають заздалегідь вирювання струму або потужності для моніторингу значеному періоду після еталонного часу потужності передачі сигналу, засоби порівняння потужності передачі з результатом вимірювання Засоби керування переважно призначають потужності прийнятого сигналу і генерації сигналу пріоритет прийнятим повідомленням і визначають керування цією потужністю, а також керовані цим порядок ретранслювання до інших станцій драйвери у складі передаючих засобів, які у ВІДПОприйнятої інформації ВІДПОВІДНО ДО її віку, ВІДЬ на сигнал керування потужністю передачі доФіг 1 містить спрощену блок-схему, що ілюстводять її до рівня, що знаходиться у заздалегідь рує апаратуру однієї станції комунікаційної мережі визначеній залежності від результату вимірювання згідно з винаходом потужності прийнятого сигналу Фіг 2 містить спрощену схему, що ілюструє зв'язок між первісною станцією та станцією-адреЗасоби моніторингу переважно мають демосатом у мережі дулюючі засоби, здатні працювати при різних заздалегідь визначених швидкостях передачі інфорФіг 3 МІСТИТЬ статичну блок-схему типової промації і, таким чином, демодулювати прийняті дані цедури прийняття рішення, що використовується при будь-якій з заздалегідь визначених швидкостанціями мережі стей Фіг 4 (а) та 4 (б) містять алгоритм прийняття Демодулюючі засоби можуть мати паралельні рішення при визначенні маршруту, що використодемодулятори, кожен з яких може працювати при вується станціями мережі ВІДПОВІДНІЙ окремій заздалегідь визначеній швидФіг 5 містить приклад типової структури повідкості омлення, що використовується у мережі Демодулюючі засоби, крім того, переважно Фіг 6 містить приклад типової структури пробмають селектори для моніторингу вихідних сигнаного або підтверджуючого повідомлення, що виколів паралельних демодуляторів і вибору з них таристовується у мережі кого, що дає вірно демодульовані дані Фіг 7 містить схему руху потоку повідомленнь Пристрій може мати засоби обробки інформау мережі ції та пов'язані з ними вокодери для перетворення Фіг 8 містить блок-схему передаючого модуля мови у дані для передачі і прийняті дані у мову трансівера (комунікаційного пристрою) згідно з винаходом Вокодери здебільшого являють собою щонайменше два вокодери, що паралельно працюють Фіг 9 містить блок-схему приймаючого модуля при різних швидкостях передачі даних, причому трансівера засоби обробки обирають дані від вокодерів для Фіг 10 містить блок-схему головного процепередачі згідно з щонайменше однією характериссора та штерфейсного модуля модему трансівера тикою каналу, визначеною за допомогою монітоФіг 11 містить блок-схему головного процерингу сора разом з подвійним інтерфейсним модулем вокодера трансівера Ці щонайменше два вокодери здебільшого працюють незалежно, перетворюючи мовний сигФіг 12 містить блок-схему багатоступеневого нал у ВІДПОВІДНІ різні сигнали, що несуть дані з перемикаючого атенюатора трансівера різними швидкостями, або використовуючи різні Фіг 13 містить блок-схему алгоритму, що дає голосові параметри, причому засоби обробки обизагальний вигляд архітектури програмного забезрають будь-який з різних сигналів, призначених печення трансівера для передачі Винахід знаходить застосування головним чином у безпровідних інформаційних мережах, Засоби обробки спрямовують прийняту інфовключаючи мобільні радіо- або сотові телефонні рмацію до обраних одного або більше вокодерів з мережі, двосторонні пейджеры мережі, інформашвидкістю, необхідною для перетворення прийняційні мережі моніторингу метеорних потоків та обтих даних у мову згідно з заздалегідь визначеним становки на низьких та геостацюнарних орбітах критерієм супутників, де швидкі і значні зміни умов зв'язку і Засоби обробки можуть також за вибором до 13 45997 14 КІЛЬКОСТІ елементів мережі утруднюють викорисЧас передачі обирають так, щоб використати петання звичайних способів реваги максимальної сили сигналу або відношення сигнал/шум за умов середовища затухання З увагою на це винахід передбачає створення Рейлі, так що режим зв'язку відповідає системі мережі, у якій між станціями використано адаптивмножинного доступу з поділенням часу з увагою на ний зв'язок з урахуванням особливостей умов існуючі умови Робота у такому режимі зменшує зв'язку, існуючих у кожний момент Вона являє потужність передачі, інтерференцію та необхідсобою мережу з усіма можливими зв'язками, яка ність ретранслювати повідомлення швидко адаптується, динамічно змінюючи якість зв'язку між станціями і обираючи маршрути для Існування вищезгаданих максимально вигідповідомлень на основі взаємодії, щоб поліпшити них умов зв'язку може бути зумовлене , наприклад проходження інформації у мережі з одночасною коливаннями амплітуди сигналу, частоти або фамінімізацією споживання енергії і взаємовпливу зи, присутністю шумів або інтерференції, явищ, між станціями Винахід передбачає оптимізацію пов'язаних з наявністю множинних шляхів прохопропускної здатності мережі шляхом оптимального дження і т д Поява максимально вигідних умов використання наявного спектру частот з увагою на може бути виявлена шляхом моніторингу фізичних їх пропускну здатність (у ерлангах) у даній області, характеристик прийнятих сигналів або КІЛЬКОСТІ їх призначення та вартість наявної інфраструктури помилкових бітів у функції часу (є рл а н п в/км2/ Гц/$) (Конструкція і функції окремого трансівера, що може бути використаний як станція у вищезгадаНа фіг 1 у дуже спрощеній формі схематично ний спосіб, більш докладно описані нижче, з посизображено одну станцію мережі Слід відзначити, ланням на фіг 8 -13) що станції мережі можуть бути переносними трансіверами, або стаціонарними станціями, або тими і Статична блок-схема фіг 3 та алгоритми фіг 4а іншими разом та 46 ілюструють роботу станцій мережі Статична блок-схема фіг 3 ілюструє роботу станції взагалі, у Головною частиною станції є запрограмований той час, як алгоритми фіг 4а та 46 ілюструють тимікропроцесорний контролер 10, який витягує із пову процедуру передачі повідомлень з урахуванпередач інших станцій інформацію, одержану як ням існуючих умов шляхом безперервного моніторингу, так і з використанням пробних сигналів, трансльованих станГоловною рисою описаних систем є безперерцією Станція має одну або більше приймальновний моніторинг кожною станцією активності інших передаючих антен 12, які через вузол сполучень станцій мережі як для вибору оптимального ка14 з'єднані з адаптивним приймачем 16 і адаптивналу для кожного повідомлення, так і для вибору ними підсилювачем потужності та передавачем станції до якої має бути трансльоване повідом18, керованими контролером 10 Дані проходять лення Кожне повідомлення, передане по мережі, між контролером 10 та приймачем 16 і передавабудь це інформаційне або пробне/підтверджуюче чем 18 через модем 20, швидкість передачі якого повідомлення, містить адресу первісної станції, може бути адаптована Вхідний ланцюг 22 приадресу станцм-адресата та адресу станції, що реймає, наприклад, мову, дані та/або відеосигнали і транслює це повідомлення Таким чином, кожна має АЦП з зв'язаними з ними адаптивними кодуюстанція у процесі моніторингу каналу одержує інчими процесорами, які під керуванням контролера формацію про те, яка станція транслює і які станції 10 перетворюють сигнали у цифровий формат і ретранслюють повідомлення подають їх до контролера 10 Під час переходу повідомлення від станції до станції адреса первісної станції та станцм-адреКонтролер 10 кожної станції безперервно анасата залишаються тими ж, але проміжною адрелізує дані одержані від інших станцій, які знахосою буде адреса ретранслюючої станції, що викодяться у межах прийому, причому їх взаємозв'язок ристовується на черговому кроці маршруту Причас від часу активує контролер Одержана у такий йнявши повідомлення, кожна станція аналізує спосіб адресна інформація для інших станцій після одержану з каналу інформацію від оточуючих стазвіряння і запису на зберігання поступає для нцій і, беручи до уваги існуючі умови, за допомовключення у інформацію про якість зв'язку У стані гою процедури "пробний запит/підтвердження" очікування контролер спостерігає за активністю обирає адресу другої проміжної станції, через яку інших станцій, шукаючи можливість або передати можна ретранслювати повідомлення далі Зрозуповідомлення, якщо це первісна станція, або реміло, що первісна станція і станція-адресат можуть транслювати його від імені іншої, первісної станції мати безпосередній зв'язок У багатьох випадках, Коли контролер відзначає у мережі період спокою, проте, первісна станція не зможе встановити прявін передає пробний сигнал, який між іншим місмий зв'язок з стан цією-адресатом, але буде в тить його власну адресу та адресу станцм-адрезмозі передати повідомлення до проміжної станції, сата яка мала розмову з станцією-адресатом (безпосеПісля прийому підтверджуючого сигналу від редньо або через одну або більше інших проміжіншої станції, спроможної бути проміжною або рених станцій) Кожного разу, коли повідомлення транслюючою, контролер передає пакет даних, послане до проміжної станції, яка не має безпосеякий містить повідомлення (первісне або ретрансреднього зв'язку з станцією-адресатом, вона шукальоване) Керування потужністю та швидкістю петиме подальшу проміжну станцію, яка має такий редачі, довжиною, тривалістю життя та швидкістю зв'язок або було чути и розмови з станцією-адреретрансляції повідомлення та іншими параметсатом рами відбувається згідно з інформацією стосовно характеристик каналу або зв'язку між станціями у даний час, одержаною з підтверджуючого сигналу Якщо проміжна станція не може досягти станцм-адресата ні через який маршрут (тобто вона не 15 45997 16 одержала від інших станцій інформації, що містить Залежно від інформації у зворотному повідомленні адресу станцм-адресата), відбувається негайне від цієї ретранслюючої станції, контролер поверповернення до попередньої станції, так що ця статається до режиму моніторингу блоку Г нція зможе спробувати знайти інший маршрут для Коли станція транслює пробні сигнали, вона передачі м повідомлення може адресуватися до будь-якої конкретної групи станцій, або до станції, яка "чула" конкретну станМожна бачити, що по мережі можна передацію, або станцію, яка "чула" передачу до конкретвати повідомлення принаймні двох різних типів ної станції Таким чином, пробні повідомлення мопробне/підтверджуюче та інформаційне Прожуть бути використані для того, щоб відшукати би і/підтверджуючі повідомлення використовують, ІНШІ станції або знайти можливість встановлення головним чином, для адаптації керування та звозв'язку з іншими станціями ротного зв'язку в той час, як інформаційними повідомленнями передають по мережі інформацію Коли повідомлення проходить через ретрансІнформаційні повідомлення можна передавати з ляційні або проміжні станції, це супроводжується будь-якою швидкістю в той час, як для пробпередачею до первісної станції зворотного повідних/підтверджуючих повідомлень звичайно викоомлення разом з подальшою адаптаційною інфористовують стандартну для мережі швидкість пермацією Первісна станція тоді повертається до редачі даних Пробні/підтверджуючі повідомлення, режиму моніторингу блоку Г і чекає на остаточне однак, можуть бути передані з різними швидкопідтверджуюче повідомлення, а також подальші стями, що дає змогу станціям встановлювати запити на ретрансляцію або прийом повідомлень швидкість передачі, найкращу у конкретних умоКоли повідомлення досягає його кінцевого признавах чення, станція-адресат передає назад підтверджуюче повідомлення, яке може дійти до первісної Фіг 3 ілюструє типову процедуру передачі з станції зовсім іншим маршрутом, що зумовлено урахуванням існуючих умов Блок А передбачає адаптивним використанням мережею інформації прийом повідомлення, можливо, для ретрансляції про існуючі у даний момент умови Контролер 10 після цього виконує операції блоку Б, визначаючи пріоритет повідомлення у залежноМережа використовує пробні і зворотні повідсті від часу, що пройшов з моменту прийому, а омлення інтерактивне подібно тому, як люди спілтакож присвоюючи пріоритети іншим повідомленкуються, "стукаючи", щоб привернути увагу, "киваням, що зберігаються у його стековій пам'яті, та ючи" для підтвердження успішного спілкування, та існуючі умови для передачі повідомлення, що вивикористовуючи ІНШІ адаптуючи дії, поліпшуючі значені на базі передісторії, збудованої у блоці И різні параметри їхнього спілкування Потім ВІН аналізує інформацію, базовану на статиТреба відзначити, що у мережі нема ієрархи стиці мережі, одержану моніторингом, і встановсеред контролерів і базових та первісних станцій лює пріоритети його повідомлень відносно інших Усі станції рівноправні і потік повідомлень визнаповідомлень у мережі з увагою на завантаження чений тільки пріоритетом повідомлення і існуюмережі Після ЦЬОГО ВІН приймає рішення-або вечими у даний момент умовами зв'язку Таким чисти моніторинг і чекати на прослухування станцмном, станції мережі працюють спільно, максимізуадресату або виявлення станції, що веде розмову ючи пропускну здатність мережі з нею, або використати пробні повідомлення, щоб Одним з призначень мережі загалом є здійсзнайти станцію-адресат або станцію (проміжну) нювана спільно максимізація пропускної здатності для ретрансляції до станцм-адресату мережі (у ерлангах) для призначеного спектру, певної області та капіталовкладень у обладнання Якщо повідомлення має низький пріоритет, інфраструктури Таким чином, однією з особливосконтролер виконає блок Г і у режимі моніторингу тей мережі є максимізація ерланпв/км2/Гц/$ протягом певного часу чекатиме на те, щоб почути або станцію-адресата, або розмову ретранслююСлід відзначити, що передачу будь-якої спецічої станції з станцією-адресатом У цей спосіб знаальної інформації про маршрути у мережі не пеходять одно- або двохчастинний маршрут редбачено ні у складі інформаційних, ні у складі пробних/підтверджуючих повідомлень, оскільки Якщо час, призначений згідно з пріоритетом для передачі повідомлень по мережі ніякої конкрецього повідомлення вийшов, контролер перехотної інформації про маршрут не потрібно дить до блоку Д, який передбачає чекання на можливість передачі у перервах активності за умови За нормальних умов контролер кожної станції придатного стану каналу, а потім переходить до знаходиться у стані, визначеним блоком Г або Ж блоку Ж і пробним повідомленням посилає запит схеми фіг 3 Інакше кажучи, він або буде зайнятий за адресою станцм-адресату Якщо станція-адремоніторингом, або, якщо мережу дуже завантасат відповідає, контролер, виконуючи блок 3, вражено, чекатиме на можливість передачі, або з меховуючи адаптуючий зворотний зв'язок передає тою адаптації час від часу робити запити і одержуповідомлення станцм-адресату Після цього контвати зворотні повідомлення, якщо активність меролер повертається до режиму моніторингу у блорежі низька Єдиною метою запитів є створити ці Г активність у мережі або знайти конкретну станціюадресата або можливість ретранслювати повідомУ разі, коли від станцм-адресату немає підтвелення За умов великої завантаженості мережі рджуючої ВІДПОВІДІ на пробне повідомлення, контстанції не посилають пробних повідомлень, але ролер шукатиме можливості виконати передачу покладаються на прослухування розмов інших через ретранслюючу або проміжну станцію (блок станцій, одержуючи інформацію для визначення Є) і, базуючись на адаптуючому зворотному зв'яможливості зв'язку або знаходження маршруту зку від будь-якої з таких ретранслюючих станцій, Таким чином, нормальна процедура звичайно пепередати повідомлення через цю станцію (блок Е) 17 45997 18 редбачає чекання на зв'язок з станцією-адресатом тужності, що зменшує інтерференцію та спожиі миттєву передачу до неї (з урахуванням існуючих вання енергії у даний момент умов для зв'язку) або до проміжної 10 Станції завжди намагаються вести перестанції, що розмовляє з станцією-адресатом дачу за найкращих умов каналу, визначених з умови досягнення найкращого зв'язку, використоОписана комунікаційна мережа має кілька конвуючи знижену силу сигналу, що дає додаткове кретних характеристик зниження інтерференції 1 Будь-яка станція може приєднатися до мережі, не потребуючи оновлення списку станцій або Описана комунікаційна мережа має кілька пепередачі інформації про мережу реваг перед існуючими системами Наприклад, якщо станція виявляє високий рівень шумів у зов2 Станції здатні пристосовуватися одна до нішньому середовищі, вона може ретранслювати одної спільно і динамічно, максимізуючи цим проповідомлення до найближчої станції, що знахопускну здатність і мінімізуючи неузгодженість між диться за межами зони високого рівня шумів, яка у станціями свою чергу зможе ретранслювати повідомлення до 3 Станції здатні посилати пробне повідомстанцм-адресата 3 іншого боку, в умовах сильно лення і робити запит на одержання каналу з мезавантаженого повідомленнями середовища стантою знайти можливість для зв'язку ції можуть знизити їх рівні потужності, щоб знизити 4 Станції здатні використовувати зворотні підцим інтерференцію, і передавати повідомлення тверджуючі повідомлення, динамічно адаптуючись одна одній при низькій потужності і підвищеній таким чином до робочих параметрів одна одної і швидкості передачі, знижуючи цим загальний час інформуючи ІНШІ станції про статус потоку повідпроходження по мережі Мережа може бути легко омлень (наприклад, прибуття повідомлення, визв'язана з постійною багатозв'язною мережею звимога ретранслювати повідомлення тощо) чайного типу Наприклад, якщо передача повідом5 Станції здатні до навчання і можуть формулення від первісної станції до станцм-адресата вати бази даних, які дають їм змогу робити оптивимагає більше, як 3 типових ретрансляції, повідмальну першу спробу передати повідомлення по омлення може бути спрямоване у постійну мережу мережі, базуючись на інформацію, одержану моніз звичайним формуванням маршрутів Кінцеві З торингом та від інших станцій шляхом зворотного ретрансляції можуть бути виконані у вищеописаній зв'язку динамічній мережі 6 Процедура передачі повідомлень не є жорсткою При відсутності підтвердження передача У описаній мережі повідомлення слідують до повідомлення буде повторена Повідомлення, що свого кінцевого призначення шляхом окремих не"застряли" у мережі вилучають після заздалегідь залежних ретрансляцій, бо кожна станція формує визначеного періоду Тривалість повідомлення, інформаційний маршрут для кожного призначення тривалість його існування та час створення вхоі первісна станція не має потреби покладатися дять у зміст повідомлення Це дозволяє присковиключно на власну інформацію для того, щоб рити передачу повідомлень, чутливих до часу, по визначити маршрут повідомлення Таким чином, у мережі у залежності від залишку часу їх існування, багатьох випадках остання ретрансляція до стана також вилучити дані такого роду, які втратили цм-адресата найбільш важка, причому, щоб досяактуальність (наприклад, мовні) гти адресата, повідомлення може бути додатково ретрансльоване кілька разів Отже, навіть якщо 7 Станція має керований стековий набір повважати номінальними 3 ретрансляції (бо 3 адреси відомлень мережі Якщо якась станцію була подля ретрансляції може знайти будь-яка проміжна чута, відповідне повідомлення динамічно витягастанція), для того, щоб досягти станцм-адресата, ється з стеку і передається до цієї станції, чим доможуть виявитися потрібними 10 або більше ресягається максимальне використання можливострансляцій Попередні ретрансляції не запам'ятотей для передачі, існуючих у даний момент Так, вуються, відома тільки кінцева адреса Цей спосіб коли станція ретранслює по маршруту повідомпідкреслює необхідність підтверджуючих повідомлення від кількох різних станцій через кілька інших лень, тому що у деяких випадках повідомлення різних станції, вона може найкращим чином згруможе потрапити у фактичний тупік, з якого не чути пувати повідомлення і передати їх до інших станжодної проміжної станції, що чує станцію-адресата цій, знижуючи навантаження мережі через не більше, як 3 подальші проміжні станції 8 Кожна станція може вести моніторинг сеансу зв'язку або каналу, визначаючи силу сигналу, У прикладі на фіг 2 вважається, що первісна інтерференцію, відношення сигнал/шум, ПІКОВІ рістанція 24 спочатку чує, як проміжна станція 26 вні шумів тощо з метою знайти найкращі умови підтримує зв'язок з іншою станцією 28, і, отже, для передачі повідомлень протягом періодів відспрямовує повідомлення, призначене для станції носного спокою і максимальної сили сигналу 28, через станцію 26, Якщо у цей момент зв'язок між станціями 26 та 28 буде втрачено, станція 26, 9 Станції здатні вести передачу з мінімальним засновуючись на існуючих у даний момент умовах рівнем потужності, необхідним для досягнення зв'язку, може прийняти рішення послати повідомповідомленням станцм-адресату або проміжної лення через, наприклад, іншу станцію ЗО, яка має станції, що мінімізує вплив на ІНШІ станції Потужкращий зв'язок з станцією 28 Зрозуміло, що альність передачі адаптована для кожної передачі, і тернативний маршрут від станції 26 через станцію може бути підвищена або знижена в залежності ЗО до станції 28 не залежить від первісної станції і від інформації, що міститься у зворотних підтверє рішенням, прийнятим станцією 26 з огляду на джуючих сигналах інших станції Маршрути та реіснуючі умови зв'язку Подібно до цього, якщо статрансляція сигналів оптимізовано таким чином, нція ЗО встановить, що не може мати безпосередщоб мінімізувати передачу при максимальній по 19 45997 20 нього зв'язку з станцією 28, вона теж шукатиме тии і вимагає тільки два основних типи повідомальтернативний маршрут, беручи до уваги існуючі лень і наявності адаптуючого зворотного зв'язку, у даний момент умови зв'язку, і може бути вимунавіть дуже простий керуючий пристрій може бути шена ретранслювати повідомлення через іншу використаний для керування кожною станцією у станцію 32 невеликих мережах з низькою інформаційною здаСпосіб ретрансляції з урахуванням існуючих тністю По мірі розширення мережі "розумність" умов зв'язку не передбачає намагань мінімізувати станцій може бути підвищена без ускладнення КІЛЬКІСТЬ ретрансляцій, але спрямований на макосновного протоколу зв'язку Оскільки інформація симізацію пропускної здатності мережі і швидкості про маршрути проходить по усій мережі, не винипотоку повідомлень Щоб досягти оптимуму, може кає труднощів, пов'язаних з сумісністю станцій з виявитися необхідним динамічно визначити і виконизькою та високою "розумністю" нати багато ретрансляцій з урахуванням існуючих Кооперативний принцип функціонування меумов Оскільки пробні запити на кожному кроці режі обумовлює необхідність мати тільки один запобігають неузгодженості та перевантаженості рівень гарантованих послуг для користувачів, викожної конкретної станції, а обмежений час актуазначений рівнем пріоритету та розміром мережі У льності повідомлення та використання підтвермісцях, де завантаженість стає великою, а затриджуючих повідомлень гарантують досягнення нимки зростають, до мережі можуть бути додані доми призначення, запобігають їх втраті у мережі і даткові станції, деякі з яких можуть мати зв'язок з перевантаженню системи, описана мережа виняттрадиційними мережами високої інформаційної ково стійка порівняно з системами, де використані здатності, підтримуючи цим загальний потік повіджорстке або адаптивне формування маршрутів омлень Однак, мережа згідно з винаходом ніколи або алгоритми запобігання перевантаженню не відмовить повністю, бо не має окремих пунктів, де може статися відмова, таких, як базова станція Оскільки у вищеописаній мережі використано або контролерний центр не детермінований спосіб її оптимізацм, що покладається на адаптуючий зворотний зв'язок на осРІЗНІ користувачі можуть мати різні рівні пріонові спільних дій, немає готового способу завбаритету Деякі з них можуть, наприклад, мати дочати інформаційну здатність системи або затримку ступ до вищих потужностей передачі або збільшеповідомлення Визначення цих параметрів у мених робочих циклів і можливості мати у ЗМІСТІ порежі можливе лише шляхом моделювання відомлення підвищений показник пріоритету, а також здатність більш часто повторно транслюОскільки станції мережі навчаються на попевати повідомлення, навіть при відсутності прийому редніх результатах і адаптуються, використовуючи підтверджень Описана система дозволяє корисмоніторинг змінюючихся умов, потоку повідомлень тувачам з низьким та високим пріоритетами однодо них і між іншими станціями, а також використочасно працювати у загальній мережі вуючи моніторинг активності інших станцій, можна вважати, що групи станції, які створюють маршСхема на фіг 7 пояснює ймовірність прохорути повідомлень у мережі, приймають рішення дження потоку повідомлень по мережі Повідомспільно, як єдиний колектив Кожна станція має лення, введені на первісній станції А, чекають на логічний керуючий пристрій, який породжує ЗМІННІ найкращі умови зв'язку з будь-якою станцією, яка з для формування маршруту та параметри адаптависокою ймовірністю зможе ретранслювати повідції Параметри, одержані від пристрою моніторингу омлення до станцм-адресату М Припустімо, що та константи з бази даних (див фіг 13) виконують станції, ближчі до адресату, можуть встановити з роль програми навчання, необхідної для керуюним зв'язок з більшою ймовірністю Нехай, напричого пристрою Ваги різноманітних параметрів кеклад, найвищу ймовірність має встановлення зв'яруючого пристрою потім підстроюються та піддазку між станціями А та Б Якщо припустити, що ються уточненню з урахуванням динамічної зміни найкращі умови для зв'язку у зовнішньому середопараметрів мережі Оскільки станції адаптуються вищі існують між первісною станцією А та усіма одна до одної, мережу у цілому можна розглядати станціями Б - М, то можливо встановити прямий як велику паралельно-розподілену обробляючу зв'язок первісної станції А з станцією-адресатом систему, здатну конфігурувати маршрути потоку М, але ймовірність встановлення такого зв'язку даних і адаптувати потужність передачі та ІНШІ буде дуже низькою параметри кожної з станцій шляхом динамічного З першої ретранслюючої станції Б повідомнавчання Це забезпечує майже оптимальний потік лення може бути послане до будь-якої з станції Є даних у мережі і оптимізує и інформаційну здатМ Припустімо, що, базуючись на існуючих у даний ність момент умовах зв'язку, повідомлення було послане до станції З У свою чергу станція 3 може З іншого боку, мережу можна, розглядати як зробити передачу до будь-якої з станцій І - М Яквелику паралельно-розподілену обробляючу сисщо вважати, що станція 3 передала повідомлення тему, здатну конфігурувати такі параметри, як подо станції К, найімовірніший маршрут буде саме тужність передачі, швидкість передачі даних, швидо станцм-адресата М дкість та тривалість трансляції сигналу через динамічне навчання Це дозволяє динамічно реагуТаким чином, у той час, як крок за кроком вивати на навантаження та зміну умов конується визначення маршруту, КІЛЬКІСТЬ станцій розповсюдження по мережі Мережа, таким чином, з найвищою ймовірністю зв'язку з станцією-адреможе діяти з оптимізацією вимог до руху повідомсатом зменшується, доки для кінцевого кроку залень, досягаючи цього адаптацією одного чи білишиться тільки один шлях Таким чином, необльше оперативних параметрів хідно, щоб КІЛЬКІСТЬ можливих проміжних кроків була якомога більшою, а крок до передостанньої Оскільки базовий протокол мережі дуже прос 21 45997 22 ретранслюючої станції був обраний такий, щоб адресата або від першої станції до другої, може ймовірність успішного останнього кроку була найактивно втрутитися як ретранслятор, даючи можвищою Підвищення частоти запитів і загальної ливість першій та другій станціям знизити потужактивності у мережі збільшує КІЛЬКІСТЬ можливосність передачі тей, і, отже, ймовірність знайти можливість переТаким чином, можна сформулювати пріоридачі По мірі руху повідомлення до адресату і зметети системи ншення КІЛЬКОСТІ альтернатив, або розмір кроків 1 створювати якомога більшу КІЛЬКІСТЬ альтеповинен зменшуватися, або частота запитів зросрнатив, тати Цим підкреслюється важливість додаткових 2 забезпечувати такі ймовірності зв'язку на кроків, які можуть виявитися необхідними для запроміжних кроках, що дають високу загальну ймобезпечення найвищої ймовірності зв'язку останвірність успішного зв'язку, нього кроку Оскільки система завжди заглядає 3 формувати такий маршрут повідомлення, уперед натри кроки, існує можливість забезпечити щоб ймовірність досягнення повідомленням стантаку ймовірність цм-адресату була дуже високою на останньому кроці, Те, що загальна ймовірність проходження повідомлення від первісної станції до станцм-адре4 завжди спрямовувати повідомлення до стасата є добутком проміжних ймовірностей, мережа нцій, з якими зв'язок найкращий має прагнути підтримувати ймовірність успішного На фіг 8, 9, 10 та 11 у деталях приведено апазв'язку на кожному кроці якомога ближче до одиратуру станції фіг 1 Прототип станції, описаної ниці Рівняння 1 дає ймовірність успішного зв'язку нижче, було використано на практиці як портативний радіотелефон у мовній комунікаційній мережі, на одному кроці встановлений на транспортному засобі у ГНІЗДІ ПІД п приборною дошкою або у багажнику Джерело живлення - електрична система автомобіля, напруга - 12В постійного струму де P. - ймовірність зв'язку між первісною станцією і станцією з більшою ймовірністю зв'язку з Треба відзначити, що трансівер може мати містанцією-адресатом, а п - КІЛЬКІСТЬ станцій ніатюрний акумулятор, що дає змогу використовуЙмовірність зв'язку на кожному проміжному вати його як персональний трансівер, або базову кроці дуже сильно залежить від КІЛЬКОСТІ альтерстанцію, або як нерухомий ретранслятор з ВІДПОВІнатив Отже, навіть коли ймовірності зв'язку на ДНОЮ антеною, встановлений, наприклад, на башті проміжних кроках низькі, ймовірність знайти будьабо вишці який з них висока Таким чином, великі кроки з Електрична частина трансівера побудована з низькою ймовірністю зв'язку, можуть бути обрані модулів, які загалом відповідають блочним схемам як перші, за умови, що останні кроки забезпечать фіг 8, 9, 10, 11 Згідно З ЦИМ на фіг 8 зображено велику ймовірність зв'язку У цьому випадку загамодуль передавача трансівера, який має адаптивльна ймовірність, яка є добутком ймовірностей ний підсилювач потужності з діапазоном вихідних зв'язку на усіх проміжних кроках, буде високою потужностей від - 40дБ до 70Вт, модулятор (з ди(Див рівняння 2) ференційованою фазовою маніпуляцією - ДФМ) з синтезатором частот з двома швидкостями переРЗАГ - РКРОКІ х РКРОК2 х РКРОКЗ (2) дачі даних - 8 та 80кб/с, схему керування потужніНаприклад, малопотужні станції з низькою якістю та схему захисту На фіг 8 показано також стю зв'язку між ними, можуть формувати маршрут схему вимірювання потужності та атенюатор придо станцм-адресату одна для другої за умови дойому/передачі трансівера статньої їх КІЛЬКОСТІ У випадку мережі зв'язку між транспортними засобами, ці засоби можуть реФіг 9 містить модуль приймача трансівера, транслювати повідомлення між ними до нерухоякий має низькошумовий передпідсилювач, змішумих диспетчерських пунктів, які мають вищу потувач, два канали проміжних частот та два ДФМ дежність передачі і збільшений робочий цикл, і, тамодулятори, що працюють з швидкостями 8 та ким чином, забезпечують високу ймовірність зв'я80кб/с (кб/с) зку на останньому кроці маршруту до На фіг 10 зображено головний мікропроцесор транспортного засобу-адресату, як тільки повідомтрансівера разом з ВІДПОВІДНИМ інтерфейсом і келення, слідуючи за маршрутом від інших засобів, руючою схемою, а фіг 11 містить мікропроцесор досягне достатньої близькості до цих пунктів разом з подвійним вокодерним інтерфейсом та Подібно до цього у побутових умовах, коли іншими компонентами користувацького інтердомашні станції мають низьку потужність, а радіофейсу приймачі НИЗЬКОЯКІСНІ, повідомлення можуть бути Звертаючись до фіг 8, можна бачити, що з'єдретрансльовані від оселі до оселі доки вони у донані послідовно антена 100, малопотужна чутлива статній мірі не наблизяться до станції збирання і схема 101, перемикач 103 прийом - передача та розповсюдження інформації, яка має вищу потужсхема 161 вимірювання прямої та відбитої потужність і більший робочий цикл і може забезпечити ностей підсилювача 145 потужності До входу підвисоку ймовірність зв'язку на останньому кроці силювача потужності поступають сигнали від перЗа умови задовільного зв'язку окремі станції шого 142 та другого 144 попередніх підсилювачів, можуть "підхоплювати" повідомлення, щоб підвиякі одержують сигнали від буферного підсилювача щити якість зв'язку Наприклад, якщо перша стан140, який у свою чергу одержує сигнали з виходу ція має сеанс зв'язку з другою, третя станція, яка, керованого напругою генератора 139 (VCO), що як встановлено, розташована краще для ретрансявляє собою частину модулюючої - демодулюючої ляції повідомлення від першої станції до станціїсистеми У цій схемі синтезатор 138 працює на 23 45997 24 частоті передачі (у діапазоні 45 - 50МГц) і модулювключений у вихідний ланцюг Атенюатор має діається ДВІЧІ, тобто джерело 137 еталонної частоти пазон бОдБ, кроками по ЮдБ Таким чином, подля синтезатора модулюється низькочастотною вний динамічний діапазон регулювання передачі складовою даних, що передаються, в той час, як досягає ЮОдБ Атенюатор 102 містить ланцюг VCO 139 модулюється їх високочастотною скларезисторів 200, які зкомпоновано утри групи 201, довою Модуляцію здійснюють ВІДПОВІДНІ аналогові 202 та 203, і мають величини, розраховані забезключі 135 та 136, керовані ВІДПОВІДНИМИ керуюпечити послаблення на ЗО, 20 та ЮдБ ВІДПОВІДНО чими схемами 133, 134, до яких поступають дані, (Див фіг 12) Перемикання резисторів здійснюють що підлягають передачі, з ВІДПОВІДНИМИ ШВИДКОкеровані перемикачі 204, що мають PIN діоди, відСТЯМИ передачі Результатом є сигнал з гаусовою микаюча та замикаюча напруга для яких створюманіпуляцією з мінімальним зсувом (далі - GMSK), ється сигналами керування від процесора трансіякий подається до підсилювальної секції передавера вача Залежно від секцій атенюатора, які підімкнуто або виключено, можна одержати максимальне При прийомі робоча частота синтезатора 138 послаблення бОдБ кроками по ЮдБ Таким чином, трохи зсувається відносно частоти, що приймапотужність передачі трансівера може бути швидко ється приймачем, на величину, дещо більшу, ніж змінена у межах від - 40дБм до 50дБм (дБм - десмуга найширшого з фільтрів проміжної частоти цибели, підраховані відносно рівня 1мВт) Це доприймача Це досягається подачею вихідного сигзволяє при потребі послідовно передавати пакети налу генератора 137 еталонної частоти (10МГц) до повідомлень з різними рівнями потужності Атенюдільника,, який рахує періоди і у момент переповаторна схема 102 використовується також для нення видаляє період, поступаючий до синтезавимірювання вхідної потужності, оскільки схема тора Це дозволяє здійснити швидкий зсув частоти 161 вимірювання потужності не може працювати у синтезатора при передачі без перепрограмування дуже широкому діапазоні, звичайно тільки бОдБ синтезатора, коли трансівер переходить до прийому, а також уникнути затримок, пов'язаних з пеВІДПОВІДНИМ регулюванням атенюатора можна репрограмуванням або перезапуском синтезатора розширити діапазон потужностей, які здатна виміпри переході від прийому до передачі і навпаки рювати схема 161, до 120дБ Для успішної експлуатації мережі, у якій викоРозглядаючи фіг 9, можна помітити, що мористано трансівери згідно з винаходом, важливо дуль приймача трансівера має смуговий фільтр керувати потужністю передачі таким чином, щоб 104 з високою добротністю Q, підімкнутий до певона відповідала наявним умовам зв'язку на обраремикача 103 прийом - передача Фільтр 104 має ному на даний момент маршруті, але не була надсмугу приблизно 1,5МГц і низький рівень втрат лишковою, що могло б призвести до непотрібних Слідом за фільтром 104 йде низькошумовий пеенергетичних затрат та інтерференції між сусідредпідсилювач 105 з високим динамічним діапазоніми станціями Засновуючись на результатах моном, вихідний сигнал якого поступає у змішувач ніторингу каналу, що використовується, процесор 106, який формує частину смуги проміжної частоти трансівера генерує сигнал керування потужністю, 10,7МГц Вихід змішувача через смуговий фільтр який через схему 141 керування потужністю посту107 з'єднаний з першим підсилювачем 108 проміпає до компараторної схеми 143, яка містить вузол жної частоти з високим коефіцієнтом підсилення З керування коефіцієнтом підсилення і фільтр нижвиходу цього підсилювача сигнал поступає до ніх частот Компаратор 143 порівнює сигнал керупершого 109 та другого 110 керамічних фільтрів, вання потужністю з виміряною потужністю переякі забезпечують фільтрацію у смузі 150кГц з дачі і виробляє керуючий сигнал, який змінює коцентром на 10,7МГц Після фільтрів 109, 110 йде ефіцієнт підсилення другого попереднього підсидругий підсилювач 111 проміжної частоти, який лювача 144, що веде до ВІДПОВІДНОГО збільшення компенсує внесені втрати Для підвищення селекабо зменшення потужності передачі Схема пративності приймача після другого підсилювача 111 цює таким чином, що потужність передачі узгопроміжної частоти встановлено ще один керамічджена з потужністю прийнятого по цьому ж каналі ний фільтр 112, за характеристиками подібний до сигналу і передача здійснюється з достатньою, фільтрів 109 та 110 Цей фільтр також створює але не надлишковою потужністю часову затримку, необхідну для гасіння шуму (див нижче) Буферний підсилювач 140 регулює вихідний рівень модулятора VCO 139, підтримуючи його З виходу фільтру 112 сигнал поступає до схепостійним, в той час, як перший та другий попереми 113 гасіння шуму, що по суті являє собою педні підсилювачі 142 та 144 - підсилювачі класу В, ремикач, керований вихідним сигналом підсипричому коефіцієнт підсилення другого з них (144) лювача 126, який містить бланкуючі імпульси, і керований Підсилювач 145 є підсилювачем класу забезпечуючий у відкритому стані послаблення С і його споживання виміряють, щоб одержати 40Б Після схеми 113 гасіння сигнал поступає до оцінку вихідної потужності передавача Компаравузькосмугового (15кГц) кристалічного фільтру тор 143 фактично створює коло зворотного зв'язку, 114, який забезпечує селективність у смузі 15кГц яке дозволяє доводити вихідну потужність пересиметрично відносно 10,7МГц 3 виходу цього фідавача до рівня, який встановлює схема 141 керультру сигнал йде до третього підсилювача 115 вання потужністю, здатна змінювати вихід підсипроміжної частоти, коефіцієнт підсилення якого лювача потужності від 100мВт до 70Вт достатній для компенсації втрат на попередніх стадіях і забезпечує ВИХІДНІ рівні, достатні для фуДля розширення діапазону потужностей перенкціонування наступної інтегральної схеми (NE дачі у випадках, коли потрібна потужність нижче 615 FM) 100мВт, використовується керований атенюатор, 25 45997 26 З вищеприведеного опису можна бачити, що льна схема 120 використовується також для бланканал проміжної частоти модуля приймача забезкування шуму у вузькосмуговому сигналі Цього печує підсилення і селективність одночасно у двох досягають детектуванням коротких ПІКІВ шуму, які, смугах, а саме 150 та 15кГц Це дозволяє робити як правило, присутні у нижній частині діапазону виміри і демодулювати у двох різних смугах частот ДВЧ і значно коротші за період сигналу Наприпри двох різних швидкостях передачі Викорисклад, у каналі проміжної частоти 455кГц (блок 116) тання паралельних ланцюгів демодуляції з парасигнал детектують при швидкості 8кб/с, що відполельними синхронізацією та демодуляцію даних відає періоду 125мкс Поява шумового піку, скаробить можливим одночасну демодуляцію сигнажімо, 12мкс додасть шум, що складає тільки 10% лів від двох різних станцій при двох різних швидперіоду бітів Після проходження такого піку через костях з можливістю вибору однієї з них залежно фільтр 15кГц його тривалість зросте приблизно до від обставин бОмкс, що призведе до значного спотворення біту даних Отже бланкуюча схема послаблює такі імІнтегральна схема 116 створює канал проміжпульси шуму перед їх проходженням через вузьної частоти 455кГц Вона містить змішувач / генекосмугові фільтри каналу проміжної частоти ратор, два підсилювачі, квадратурний детектор, 455кГц приглушуючу схему, логарифмічний показник рівня прийнятого сигналу (ЛПСП) та стабілізатор наПісля проходження типового імпульсу шуму пруги через фільтри 150кГц 109, 110 та 112 каналу проміжної частоти 10,7МГц його тривалість дорівнюПісля третього підсилювача 115 проміжної чаватиметься приблизно бмкс і після його видалення стоти інтегральна схема 116 перетворює сигнал у перед каналом 455кГц його вплив на сигнали на частоту 455кГц, яка поступає до керамічного фільшвидкості 8кб/с буде дуже незначним тру 117 з смугою приблизно 15кГц, центрованою відносно 455кГц і потім підсилюється, створюючи З цією метою диференціальний тригер 123 і сигнал ЛПСП Цей підсилений сигнал проходить таймер 125 генерують короткі імпульси, які відпокрізь другий керамічний фільтр 117, забезпечуювідають тривалості шумового імпульсу після його чий додаткову селективність, після чого знову підпроходження через різноманітні фільтри Оскільки силюється, одержуючи загальне підсилення 90дБ ТИПОВІ імпульси шуму мають лише наносекундну Це уможливлює вимірювання рівня прийнятого тривалість, тривалість імпульсів на виході фільтрів сигналу у діапазоні від - ІЗОдБм до - ЗОдБм, що буде приблизно Юмкс і таймер генеруватиме бластановить ЮОдБ Розширення діапазону вимірюнкуючі імпульси тривалістю Юмкс Така затримка вання на бОдБ, досягнуте завдяки використанню відповідає приблизно 10% бітового періоду атенюатора 102 з перемиканням (описаного виЛічильник ПІКІВ та схема 124 визначення їх ріще), дає повний діапазон вимірювання 160дБ вня уможливлюють їх виявлення і підрахування і подальше використання цієї інформації як параІнтегральна схема 116 містить квадратурний метра адаптуючого зворотного зв'язку, що дозводетектор Gilbert Cell, який працює разом з квадраляє визначити тривалість передач, швидкість потурним фазозсувачем 118, забезпечуючи фазову вторення даних і т д Наприклад, якщо вимірюдемодуляцію сигналів з мінімальною фазовою мавання шумових ПІКІВ провадиться з частотою ніпуляцією (МФМ) Обвідна сигналу, одержана з 100МГц, широкосмугові сигнали можна транслюквадратурного детектора, проходить через фільтр вати пакетами проміж шумовими піками з інтерваі може бути використана як вузькосмуговий вихідлом Юмс, досягаючи цим значного поліпшення ний сигнал (8кб/с) Використання квадратурного функціонування детектора дає надійний ефективний спосіб демодуляції, нечутливий до зсувів частоти та фазових Сигнал від лічильної схеми 124, одержаний піспотворень і не потребуючий часу для відновсля детектування шумового піку, може бути виколення несучої ристаний разом даними про помилки при обробці бітів та ЛПСП інформацією для визначення параШирокосмуговий канал проміжної частоти метрів адаптуючого зворотного зв'язку трансівера одержує сигнал з виходу першого 150кГц - го фільтру 109 і містить каскад 119 підсилювання, з Нарешті, синтезатор 160 приймача має локавиходу якого сигнал поступає до ФМ інтегральної льний генератор на частоти 55,7 - 60,7МГц, які схеми 120 проміжної частоти , що містить мікропісля змішування з частотами 45 - 50 МГц, ствосхему NE 604 Цей пристрій являє собою малопорюють проміжну частоту 10,7МГц Передбачено тужну систему проміжної частоти з ФМ, яка містить зміну частоти синтезатора кроками, ВІДПОВІДНО ДО два підсилювачі проміжної частоти з обмежувакоманд головного процесора незалежно від синтечами, квадратурний детектор, приглушуючу схему, затора 138 передавача Синтезатор може бути логарифмічний показник сили прийнятого сигналу запрограмований так, щоб кроки зміни частоти (ЛПСП) та стабілізатор напруги У інтегральній відповідали каналам з смугою частот такою ж, як схемі 120 використано 150кГц керамічний фільтр, полоса для вузькосмугових сигналів Оскільки вущо забезпечує вихід ЛПСП у ширшій смузі, і, отже, зькосмугові сигнали займають смугу у 25кГц, синвимірювання рівня сигналу у модулі приймача мотезатор може бути запрограмований переходити же здійснюватися у великому динамічному діакроками у 25кГц до будь-якого каналу у смузі 45 пазоні одночасно у двох смугах 15 та 150кГц 50МГц Це дозволяє за мілісекунди демодулювати сигнали у різних каналах прийому між 45 та Квадратурний фазозсувач 122 уможливлює 50МГц демодуляцію МФМ сигналів інтегральною схемою 120, як це робить схема 116 Окрім демодулювання у широкій смузі та визначення сили сигналу, описаних вище, інтегра У описаних приймаючих та передаючих модулях передбачено стрибкоподібну зміну частоти, причому такі зміни у каналах прийому та передачі 27 45997 28 відбуваються незалежно Варто відзначити, що у ями, проходить так, як для інших параметрів, таконкретних випадках більш бажаними можуть бути ких, як потужність передачі, швидкість або вибір ІНШІ процедури передачі, наприклад, розширеного часу передачі у момент піку здатності каналу спектру прямої ПОСЛІДОВНОСТІ Сполучення адаптивної зміни каналів з адаптацією відносно потужності та швидкості передачі Оскільки кожна станція передає пробні сигє важливою рисою винаходу Зміна каналів з уранали і веде моніторинг прийнятих сигналів, вона хуванням існуючих на даний час умов може бути переходить від одного каналу до другого, реєствикористана для знаходження спокійних каналів з руючи інформацію проте, з якими станціями можнизькими інтерференцією або шумом, або каналів ливий зв'язок, і запам'ятовуючи їхні імена, силу з активним рухом повідомлень для пошуку ресигналу, частоту та тривалість передачі Окрім транслятора або станцм-адресату Отже, у спокійпереходу від прийому до передачі, кожна станція, них мережах станції прагнутимуть зібратися на коли це необхідно, може обирати одну з кількох одному каналі, ефективно використовуючи його за різних антен, які оптимізовані, наприклад, відносно допомогою адаптивного визначення потужності та частоти та напрямку передачі швидкості трансляції Однак, з підвищенням наваРобити кроки може група станцій, синхронно нтаження каналу, станції, враховуючи існуючі умоабо напівсинхронно Наприклад, група станцій при ви зв'язку, можуть переходити з цього каналу на ретранслюванні повідомлень одна для одної, мосуміжні, щоб обмінюватися великими масивами же перемикати канали частот спільно Робота меінформації або формувати підгрупи Окремі станції режі з вищеописаною адаптацією до частот може у пошуках найкращих умов зв'язку можуть перехорозглядатися як повільна зміна частот кроками, дити з однієї групи станції до іншої на іншому касканування частот та зв'язок з розділом частот налі зв'язку і за певних умов можуть групами переСтанції, що мають задовільну здатність і моходити до інших каналів з цією ж метою жуть бути використані для зв'язку одна з одною, мають тенденцію скупчуватися у конкретних канаОскільки у звичайних умовах розповсюдження лах, або спільно і синхронно переходити від оду окремих каналах трапляються завмирання та ного каналу до іншого Оскільки частота прийомуінтерференція, зміна каналів створює можливості передачі є одним з адаптуючих параметрів призв'язку з різними характеристиками, які у сполустрою згідно з винаходом, він може бути змінений ченні з іншими характеристиками, що залежать від по потребі завдяки використанню пробних та звочасу, вносить додатковий змінний фактор у оточуротних повідомлень Наприклад, одна з станцій юче середовище мережі може запросити другу перейти на іншу частоту, Вищеописана операція зміни частот, що бере щоб "зустріти" м і забезпечити ретрансляційний до уваги існуючі умови зв'язку, створює для резв'язок, або знизити навантаження на іншому катранслюючих станцій можливість, одержавши поналі відомлення від якоїсь станції на одному каналі, для надійної ретрансляції перейти на інший канал Зміна частоти прийому-передачі може мати Наприклад, первісна станція може не знати, на місце також у випадку, наприклад, високопрюритеякому каналі можна знайти станцію-адресата, але, тних повідомлень, коли необхідно одержати вільзавдяки використанні процедури запит-відповідь ний канал і встановити прямий зв'язок між двома ретранслююча станція приймає повідомлення від станціями на великій потужності з високою швидкіпервісної станції і передає його до станцм-адрестю сату, яку вона щойно почула на іншому каналі Певні частоти можуть бути використані для Встановлення каналів, що використовуються стагрупування на них станцій або як частоти "зустрінціями, являв собою розподільну функцію, коли чей" для забезпечення надійного зв'язку при чисчисленні станції виконують сканування і допомаленних ретрансляціях у випадках обміну невелигають одна одній знайти канали, на яких працюють кою КІЛЬКІСТЮ інформації при низькій потужності і ІНШІ станції Якщо станція не може знайти станціювеликій швидкості, що мінімізує їх перебування у адресата, і вже перевірила кілька різних каналів, ефірі і максимізує загальну інформаційну здатність вона передає повідомлення, дозволяючи іншим мережі і обмін інформацією Якщо дві станції здастанціям вести пошук станцм-адресата на інших тні встановити зв'язок через кілька ретрансляцій, каналах вони, координуючи дії між собою (і, МОЖЛИВО З ІНШИМИ проміжними ретранслюючими станціями), Взагалі приймач може одночасно виконувати можуть з урахуванням умов зв'язку обрати інший демодуляцію, синхронізацію та прийом сигналів з канал з низьким рівнем шумів, інтерференції та двома різними швидкостями у великому динамічінформаційного завантаження як для первісної ному діапазоні Хоч описане втілення передбачає станції, так і для станцм-адресату та ретранслядві різні швидкості надходження даних, закладена тора Такого роду зміна частоти найчастіше трапконцепція дозволяє розширення КІЛЬКОСТІ даних, ляється при необхідності обміну великими об'що обробляються паралельно з іншими швидкоємами інформації, потребуючих у звичайних умостями, що відрізняються, як правило, на порядок вах підвищеної потужності для покращення зв'яНаприклад, в описаному приймачі можна забезпезку Якщо станції не в змозі встановити між собою чити обробку даних, що поступають, з швидкозв'язок на першій обраній частоті, вони можуть стями 800кбіт/с, 8Мбіт/с та 80Мбіт/с у додаток до обрати інший канал або для відновлення зв'язку 8кбіт/с та 80кбіт/с У типовій мережі слід викорисповернутися до каналу у якому був здійснений товувати найвищу швидкість, яку дозволяє смуга, початковий виклик щоб повністю використати наявний спектр Отже, станції можуть динамічно викликати одна одну з Таким чином, зрозуміло, що адаптація часурахуванням умов зв'язку на будь якій швидкості, і тоти, що використовується для зв'язку між станці 29 45997 ЗО всі ІНШІ станції можуть вести моніторинг і демодудо процесора у пакеті з ТХ кадрами, який містить лювати передані дані Завдяки тому, що швидкості інформацію про швидкість подачі даних для кожданих рознесені, у багатьох випадках станція може ного кадру разом з бітами достовірності Процесор демодулювати сигнали від двох різних станцій визначає нижню та верхню межі швидкості для одночасно, один з високою, другий з меншою кожного наступного 20мс кадру, що підлягає обробці Кожен пакет стислих даних, одержаний процеШВИДКІСТЮ сором 149, форматується для передачі, причому На фіг 10 зображено головний мікропроцесор затримка для обробки між прибуттям першого КІМ та модемний інтерфейс трансівера Головний мікелемента у 20мс кадрі та закінченням процесу ропроцесор 149 це мікросхема 386 ЕХ зі зв'язакодування цього кадру дорівнює приблизно ними з ним статичною та динамічною RAM 150, а 47,5мс Як тільки кадр даних опиняється у процетакож кількома EEPROM (не зображені), у яких сорі, процесор читає біт швидкості і видаляє надзапрограмовані операції прийому, передачі та шлишкову інформацію, після чого пакетує дані і витерфейсні і обробляючі функції трансівера До дає їх через мікросхему контролера 131 послідовпроцесору 149 також доданий годинник 148 реаного зв'язку льного часу По шині 205 процесор з'єднаний з головним АЦП 146, головним периферійним інЗавдяки пакетному режиму з урахуванням істерфейсом 147 та мікросхемою швидкісного контнуючих умов зв'язку, у якому працює трансівер, ролера 131 послідовного каналу зв'язку (у протоважливо усунути потенційну ваду, яку становить типі трансівера - мікросхема Zilog Universal Serial запізнення адаптації до голосового сигналу, що Synchronous) може призвести до втрати можливості зробити передачу у часових вікнах, значно менших 20мс Дані, призначені для прийому та передачі, чеСаме з цієї причини використані два вокодери 152, рез послідовний контролер 131 поступають до 153, що забезпечують дві (або більше, якщо викоВІДПОВІДНИХ кодувачів / декодувачів 128 та 130 їх ристано додаткові вокодери) альтернативи для ВІДПОВІДНИХ модемів GMSK, працюючих з швидкоголовного процесора 149 Наприклад, процесор стями 8 та 80кбіт/с (у прототипі - GMSK модеми FX 149 може видати вокодеру команду працювати з 589) 3 виходу модемів 127 та 129 сигнал йде до фіксованими швидкостями, скажімо, 4000 та інтерфейсу 206 передавача, який керується пери9600біт/с, і одержувати дані з кожного з вокодерів ферійним інтерфейсом 147 та схемою 132 керуВІДПОВІДНО до обчисленої можливості Таким чивання потужністю Модеми мають на вході замином, процесор матиме дві альтернативи для викаючі ключі, керовані процесором, які дозволяють бору з двох пакетів даних різногооб'єму для перепісля сеансу швидкого пошуку та прийому сигналів дачі за будь-яких наявних умов для встановлення замикати модеми, знижуючи цим шуми та інтерзв'язку 3 другого боку, якщо один пакет, передаференцію, зокрема вплив інших станцій Ці ключі ний з вищою швидкістю, не був прийнятий, у надозволяють здійснювати керування модемами від ступний пакет разом з наступним кадром може процесора під час встановлення зв'язку з станцібути доданий цей же кадр, але у менш ШВИДКІСНІЙ ями, що є важливою рисою винаходу версії Це дає спосіб буферування пакетів, що пеПрийняті сигнали з приймача через інтерфейс редаються, і вести передачу з найвипднішою шви207 приймача поступають до модемів 127, 129 і дкістю з адаптацією відносно довжини повідомчерез кодувачі / декодувачі 128, 130 - до послідовлення ного контролера 131 для обробки головним процесором 149 Широко - та вузькосмугові ЛПСП сигСлід відзначити, що можуть бути використані нали (тобто такі, що відповідають рекомендовабільш, як два паралельні вокодери, працюючі з ному стандарту для службової інформації) та сигрізними швидкостями з розміщенням їх вихідних нали лічильника ПІКІВ від модуля приймача через пакетів у паралельних буферах для передачі з інтерфейс 207 йдуть до АЦП 146 для обробки урахуванням існуючих умов Ті з пакетів, які не процесором 149 було трансльовано тому, що їх було передано з другого вокодера, стираються і заміщуються наНа фіг 11 зображено модуль вокодерного інступними терфейсу трансівера Модуль має два вокодери 152 та 153, які у втіленні, що описується, перетвоОкрім того, що вокодери можуть працювати з рюють голосові сигнали у сигнали, придатні для різними швидкостями, вони можуть бути відрегупередачі по мережі Модуль вокодерного інтерльовані під голос та затримку кодування Таким фейсу переважно перетворює мову у цифрову чином, процесор може, наприклад, встановити форму, потім стискає та "пакує" її перед подачею один з вокодерів під низький голос і низьку швиддо процесора кість, а другий - під високий голос і велику швидкість Така процедура може бути використана для У прототипі трансівера використані вокодери забезпечення упевненого прийому початку перетипу Qualcomm Q4400 При роботі аудіосигнали дачі з подальшим переходом до швидкісної висовід мікрофону 208 через мікрофонний підсилювач коякісної передачі Наявність двох вокодерів дає 158 поступають до першого та другого модулів 155 можливість використати один з вокодерів для дета 156 кодово-імпульсної модуляції (КІМ), які перемодулювання, а другий для модулювання даних, творюють аудіосигнал відрізками у кодово-імпульпричому один з них переходить до прийому почасну форму Одержані дані поступають до входу тку ВІДПОВІДІ в той час як другий продовжує відтвокожного з вокодерів і групуються усередині у 20мс рення до кінця прийнятої мови кадри (160 КІМ форм за 20мс) Ці кадри, закодовані у пакети, передаються до головного процеПрийнятий сигнал спрямовується до одного з сора 149 кожні 20мс вокодерів 152, 153 в той час, як другий приймає бланковані або стерті кадри Бланковані кадри на Кожен пакет стислих мовних сигналів поступає 32 31 45997 виході з'являються тоді, коли прийнято зіпсовані крокового маршруту Прийнята мова може бути дані, що запобігає спотворенню вихідних сигналів значно прискорена шляхом вилучення зручних з вокодера За цих обставин вокодер інтерполює шумових кадрів або уповільнена додаванням блаабо реконструює втрачені дані Прийняті сигнали нкуючих кадрів, що створює плавний потік мови, від вокодерів поступають до ВІДПОВІДНИХ КІМ монезважаючи на ЗМІННІ затримки на маршруті дулів 155, 156, причому вихідний аудіосигнал від Щоб забезпечити ефективність мережі при виВІДПОВІДНОГО модуля обирається за допомогою користанні вищеописаних процедур, важливо сліданалогового аудюперемикача 157 Обраний аудіокувати за проходженням трансльованих пакетів, сигнал через підсилювач 159 поступає до гучнозапобігаючи цим переповнення мережі застарілою мовця 210 інформацією Використання годинника 148 реального часу дозволяє присвоїти кожному пакету, що Взагалі адаптивні швидкості вокодерів можуть передається, відносну часову печатку, зміст якої адаптивно змінюватися у широких межах завдяки зменшується з проходженням пакету по мережі з довготерміновому зворотному зв'язку, що потрешвидкістю, встановленою відносно реального чабує секунд, і, залежно від умов, змінюватися просу Пакети, які не було прийнято станцією-адретягом мілісекунд завдяки можливості обирати бусатом протягом заздалегідь визначеного часу, ферований кадр даних для кількох паралельних стираються, що дає змогу уникнути переповнення вокодерів Мова безперервно відтворюється на мережі усіх вокодерах приймаючої станції і за допомогою простої аналогової селекції провадиться вибір виЩоб запобігти виникненню замкнених маршрухідного сигналу від одного з вокодерів Синхронітів, кожна станція веде реєстрацію повідомлень, зація між паралельними вокодерними шляхами що проходять через неї Якщо станція вже один здійснюється за допомогою бланкуючих та стирараз ретранслювала конкретне повідомлення, у ючих команд до тих вокодерів, які не прийняли майбутньому завдяки перевірці вона не дозволить пакетів даних повторного проходження повідомлення по маршруту, а просто переадресує його кудись ще Разом Для того, щоб встановити, що користувач розз вищеописаною часовою ВІДМІТКОЮ це запобігає мовляє, застосовано перемикач вокодерів, що марному циркулюванні повідомлень у мережі активується голосом Функція декодування, як правило, пріоритетніша за кодування Якщо корисФіг 13 містить загальну архітектуру програмтувачі на обох кінцях розмовляють одночасно, ного забезпечення трансівера у вигляді алгоритму пріоритету набуває користувач на дальшому КІНЦІ Схема відображає вищеописані операції у мережі Так звані "зручні" шумові кадри та вищезгадані однотипних трансферів бланкуючі та стираючі команди слугують для заНеобхідно підкреслити, що описане втіповнення проміжків, що виникають внаслідок втралення винаходу є лише одним прикладом викорити пакетів протягом трансляції, або наявності пастання винаходу у практиці і не повинне розглядакетів, які затрималися і були прийняті поза ПОтися як обмежуюче СЛІДОВНІСТЮ з причини використання ними багатоВїдео Голос Дані •22 Керування 18 Керування 12 ]_ 20 Адаптаїмй підсилювач потужності 10 Керований адаптивний контролер + Лдмпгака питана + Адаптивний модем керування потоком 16 Несуча Адаптивний Керувавші Керування (МоніторІнг) сила сигналу (Монітарінг) шум та Інтерференція ФІГ. 1 приймач комбінуючий прмстрІЙ 33 45997 Фіг. 2 Фіг. З 34 35 36 45997 Фіг. З (продовження) Нз основі статистики моніторингу і активності мережі чекати на можливість для одного з прямих ретрансляторів зробити запит або встановити зв'зок На основі статистики моніторингу адаптуючий запитодногоабо більше прямик ретрансляторів з використанням виміру несучої з урахуванням існуючих умов- починаючи з малопотужної повільної передачі з подальшим підвищенням на основі даних зворотного зв'язку Після того, як почуто несучу ретранслятора . Передача повідомлення з адаптацією на основ! даних одержаних у зворотному повідомленні від станціїадресата. І На основі статистики моніторингу адаптуючий запит з використанням результату вимірювання насучої- починаючи з малопотужної повільної передачі з підвищенням на основі даних зворотного зв'язку Чекання на зворотнє повідомлення 1 вилучення повідомлення Із стеку т Фіг. 4а (продовження) 37 38 45997 На основі статистики моніторингу І активності мережі розподіл Після того, як почуто адресата одиоєю або групою станцій • на основі вимірювання несучої - на основі запиту повідомлень до ІНШИХ прямих станцій. Усі станції потім ведуть моніторинг, щоб знайти можливість почути адресата На основі статистики моніторингу адаптуючий запит одного або більше прямях ретрансляторів з використанням виміру несучої з урахуванням існуючих умов • починаючи з малопотужної повільно! передачі з подальшим підвищенням на основ)даних зворотного зв'язку Передача повідомлення однією з групи станцій до інших станцій на основі адаптаційних даних, одержаних у зворотному повідомленні і вилучення повідомлення в стеків станції" Чекання на зворотнє повідом* лен на, після його прийому • вилучення повідомлення із стеку на первісній станції Фіг. 46 (продовження) Синхронізуюча Тип послідовність - повідомдозвіл блокулення вання модема Первісна адреса чергового кроку Кінцева адреса чергового кроку Адреса призначення повідомлення Параметои адаптації потужність швидкість 3 даних, три валість, робочий цикл Первісна адреса, ідентифікатор та дата повідомлення Корекція помилок та коди виявлення Фіг. 5 Синхрон ізу юча Тип послідовність - повідомдозвіл блокулення вання модема Первісна адреса чергового кроку Кінцева адреса чергового кроку Адреса призначення повідомлення Фіг. 6 Параметои Параметри керуадаптації - вання - вимога потужність підтвердження, ШВИДКІСТЬ і підтвердження даних, три- прийому валість, робочий ЦИКЛ Корекція помилок та коди виявлений 39 40 Фіг. 7 101 Малопотужна чутлива схема 192 161 Вимірювач прямої та зворотної потужності 103 Перемикач прийом1 145 Підсилювач потужності Попередній підсилювач 143 Квшараторва схема Вимірювання П|ммаїта відбитої потужності Фіг. 8 Фіг. 9 42 45997 41 114 Крист. фільтр 15 кГц Фіг. 8 125 Таймер 109 110 ->JKepaM. фільтрр>керам. фіяь 160 КГЦ [ j 150 кГц Прийняті дані Частота ярийому 117 Два керам. фільтри15 кГц 116 ФМ інтегральна схема проміжної частоти 118 Свадратурні азозсувач Прийняті дані {8 кбіт/о) — Вузькопояосний сигнал Фіг. 9 43 45997 Керування перемикачем прийом передача Перемикач ШВИДКОСТІ лередачТ ~~~ Фіг. 10 Ши рокосмуто вий сигнал Бузькоемуговий сигнал Частота прийому • Каруваини потужністю Фіг. 10 (продовження) 44 45 45997 46 І Фіг. 12 47 45997 48 49 45997 Фіг. 13 (продовження) ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 50
