Спосіб (варіанти) та пристрій для передачі обслуговування між системами доступу

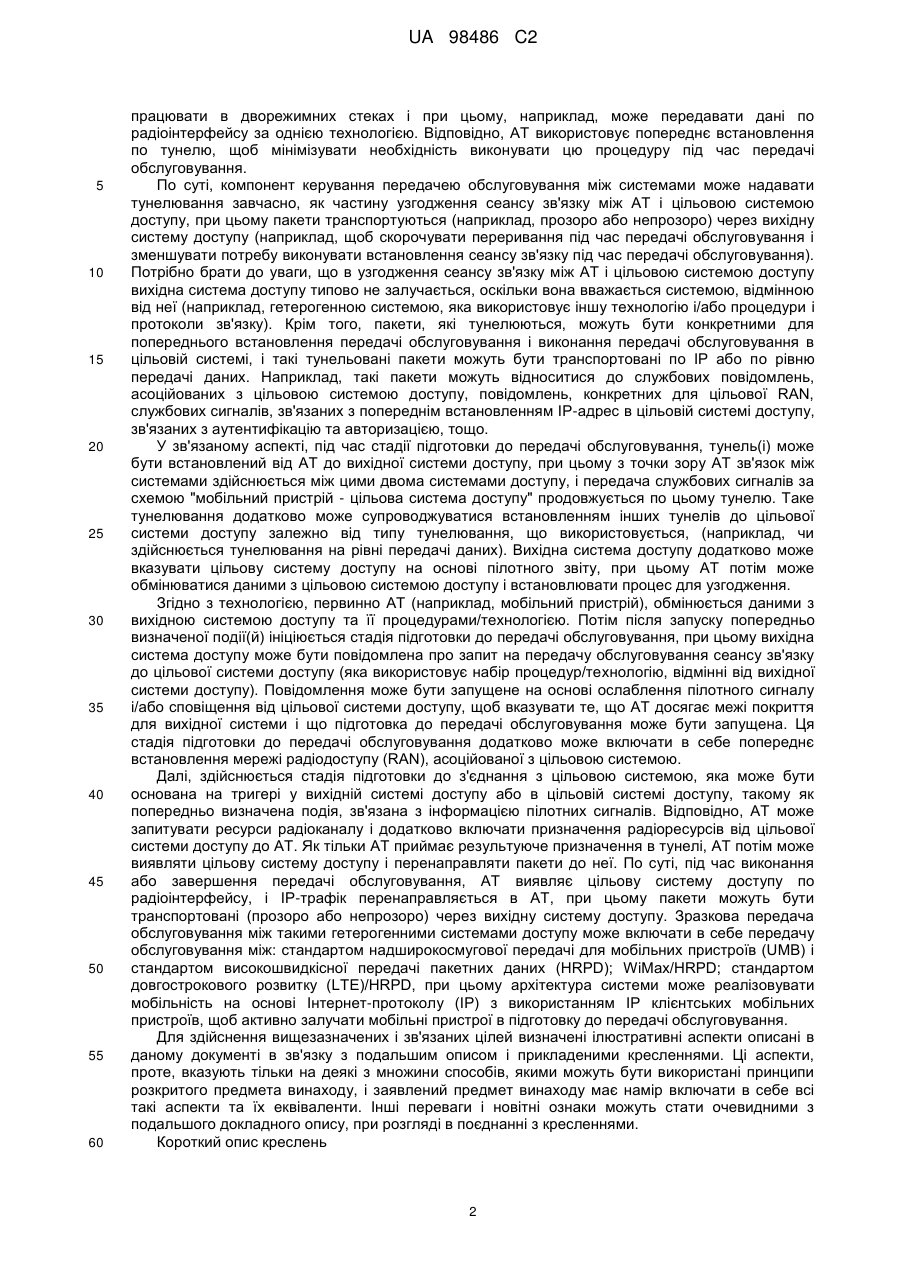

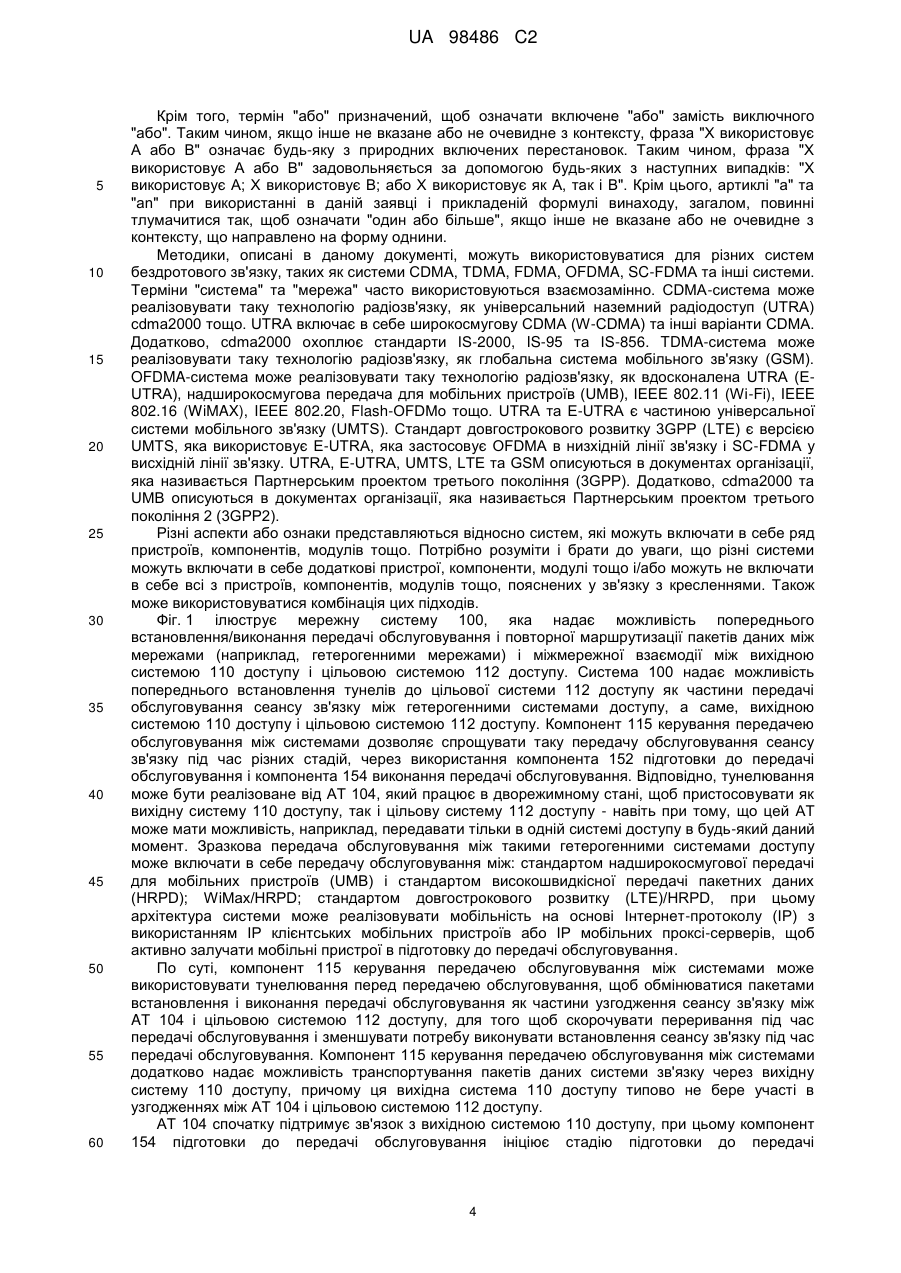

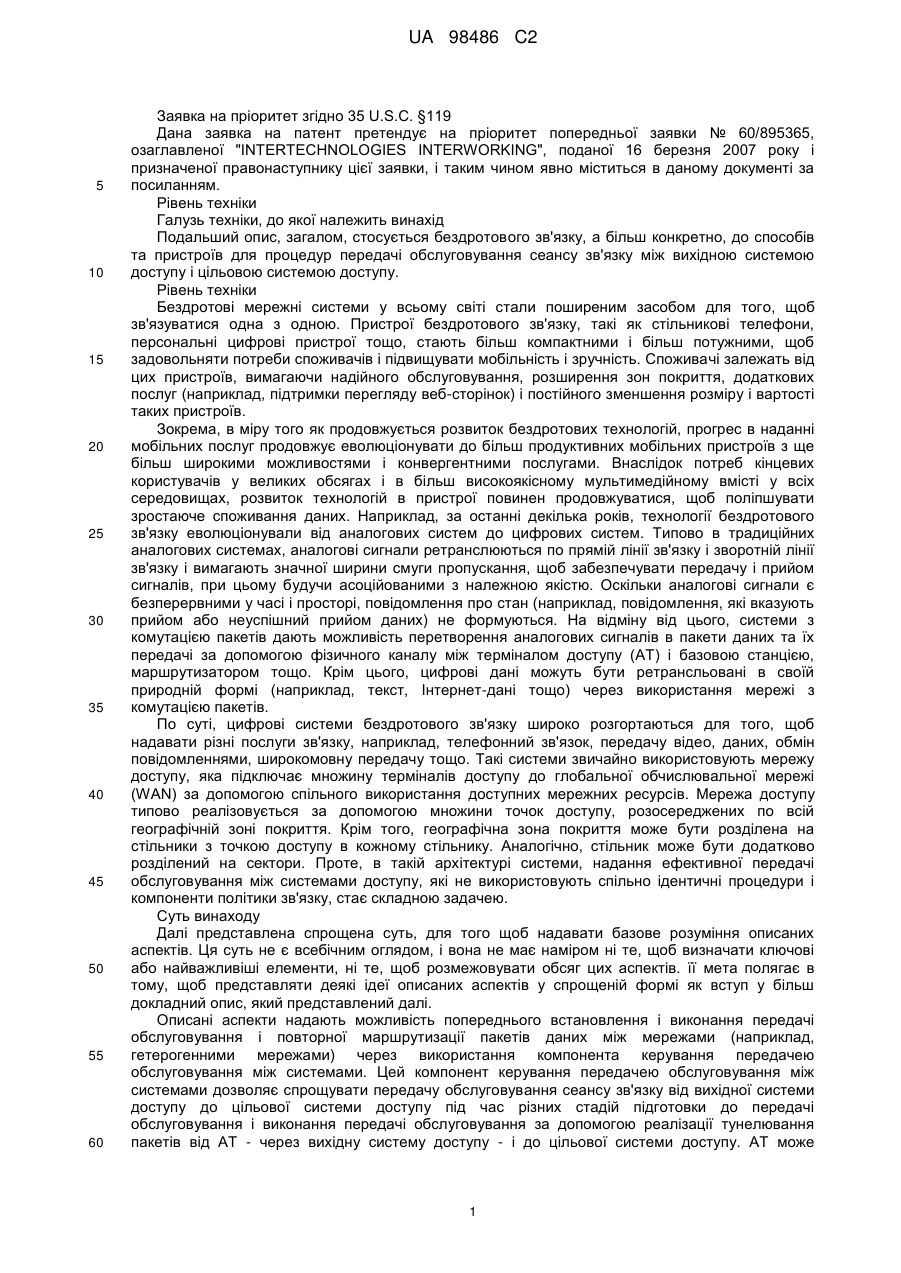

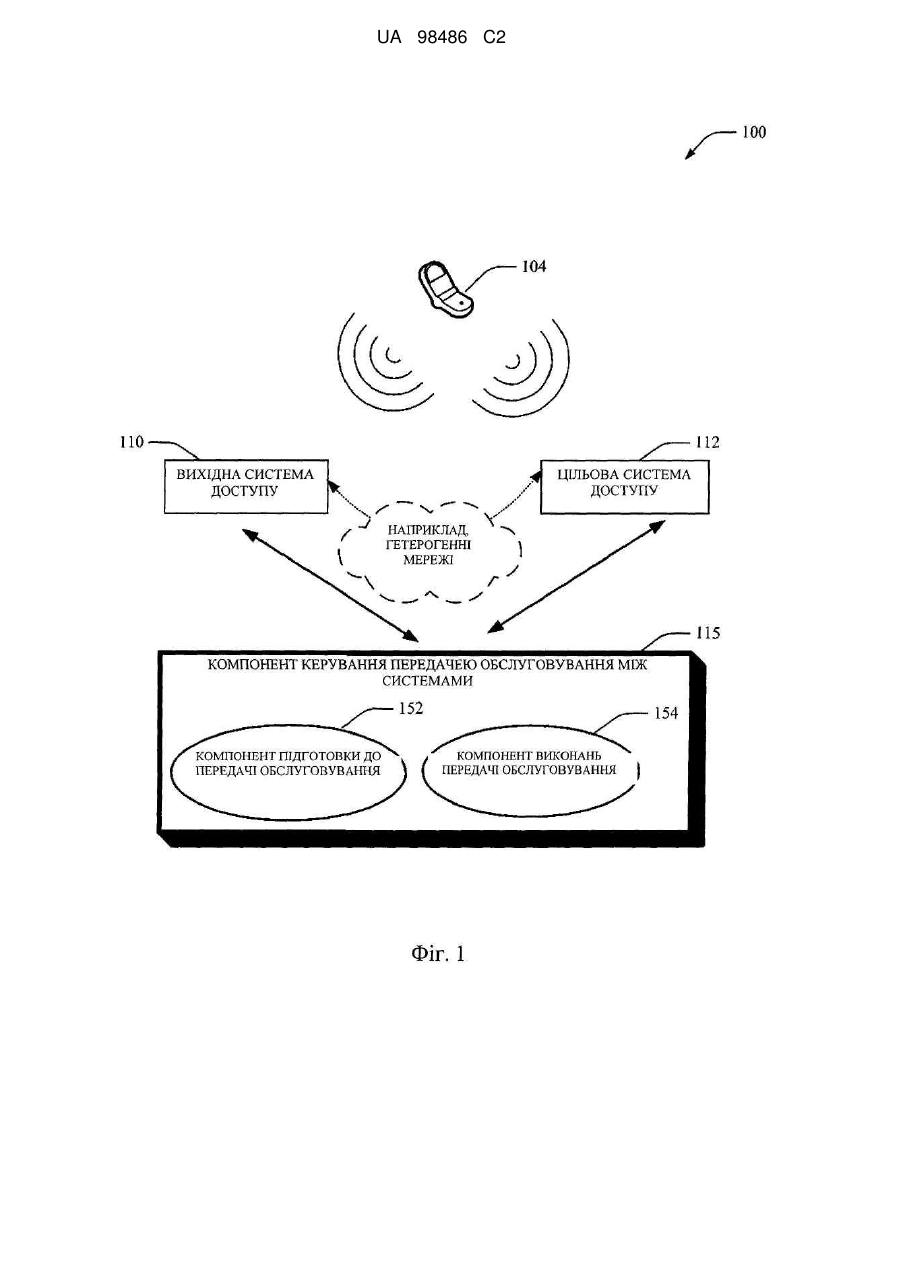

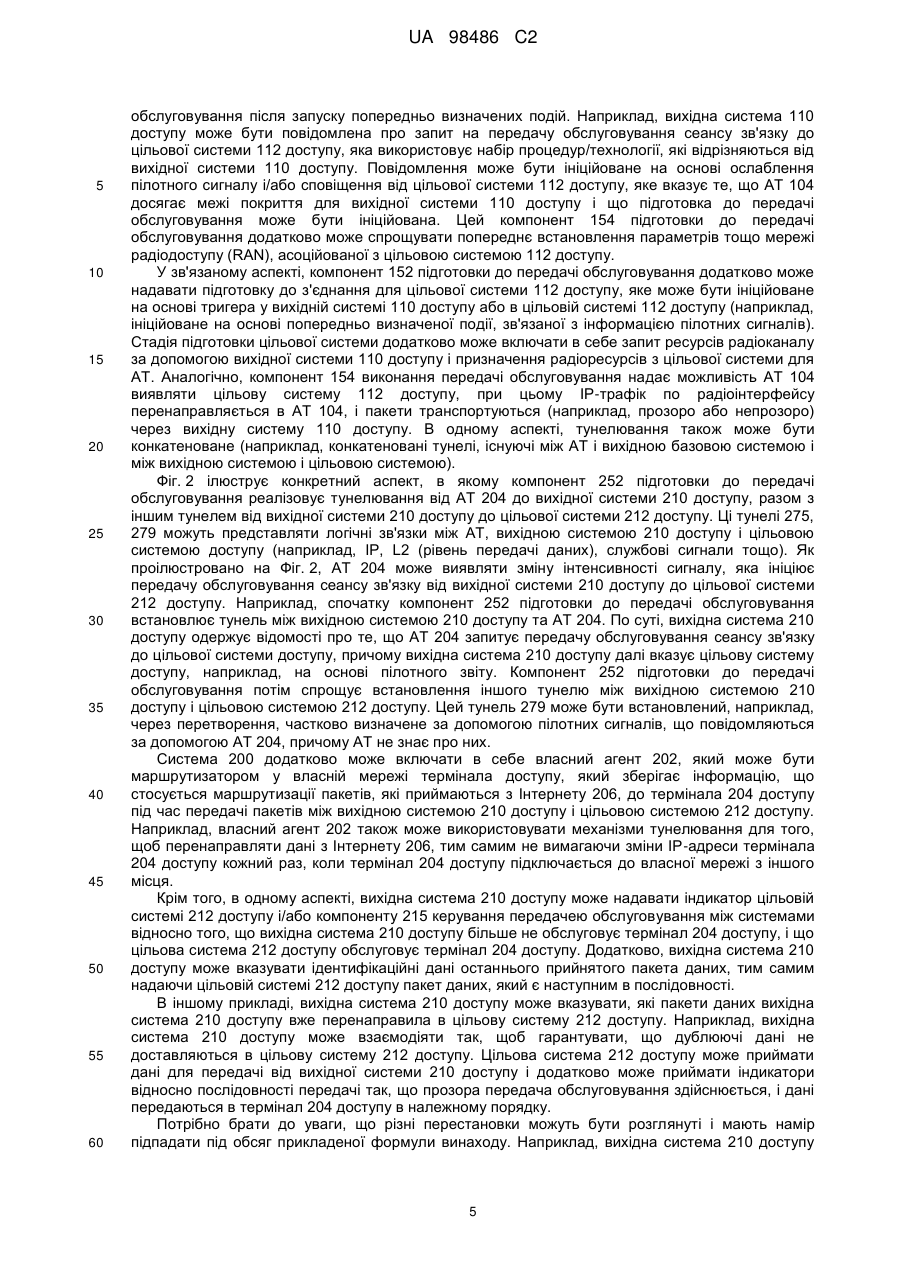

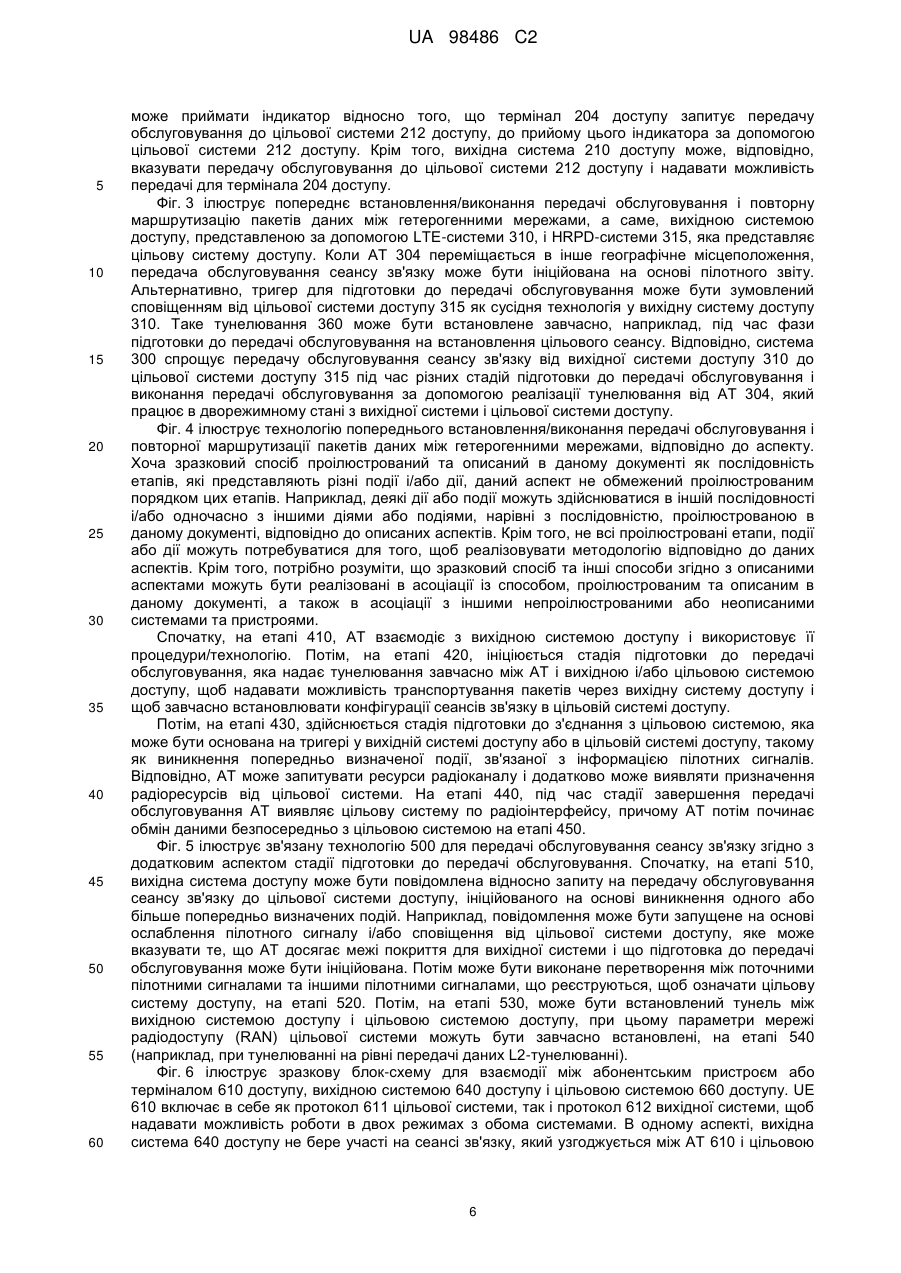

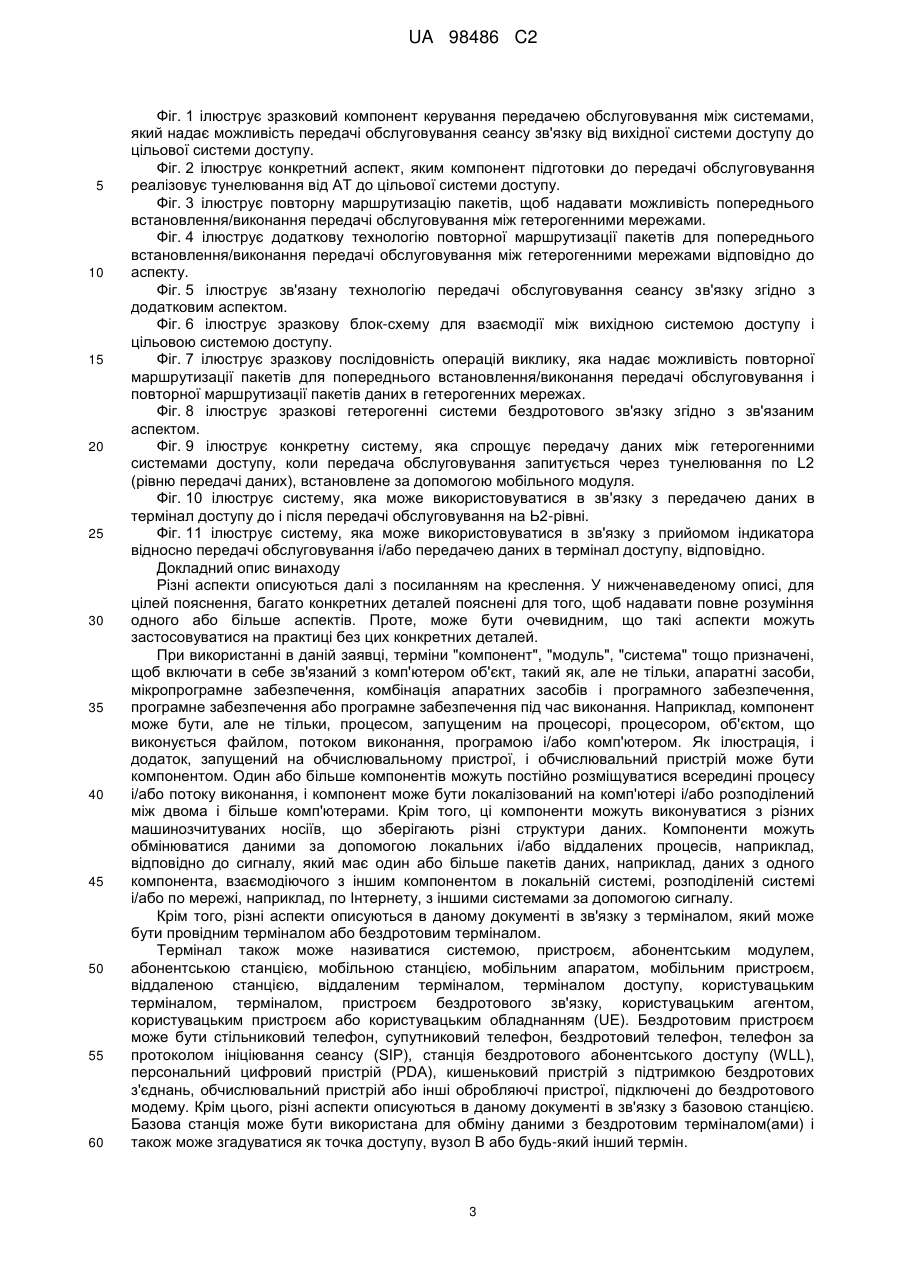

Реферат: Системи та способи для перемикання між мережами (наприклад, гетерогенними) і взаємодії між вихідною системою доступу і цільовою системою доступу, за допомогою реалізації тунелювання від AT до цільової системи доступу через вихідну систему доступу. Компонент керування передачею обслуговування між системами може спрощувати завдання тунелювання за допомогою мобільного модуля до цільової системи доступу і/або між вихідною системою доступу і цільовою системою доступу, при цьому службові сигнали/пакети, асоційовані з цільовою системою, можуть передаватися по вихідній системі. UA 98486 C2 (12) UA 98486 C2 UA 98486 C2 5 10 15 20 25 30 35 40 45 50 55 60 Заявка на пріоритет згідно 35 U.S.C. §119 Дана заявка на патент претендує на пріоритет попередньої заявки № 60/895365, озаглавленої "INTERTECHNOLOGIES INTERWORKING", поданої 16 березня 2007 року і призначеної правонаступнику цієї заявки, і таким чином явно міститься в даному документі за посиланням. Рівень техніки Галузь техніки, до якої належить винахід Подальший опис, загалом, стосується бездротового зв'язку, а більш конкретно, до способів та пристроїв для процедур передачі обслуговування сеансу зв'язку між вихідною системою доступу і цільовою системою доступу. Рівень техніки Бездротові мережні системи у всьому світі стали поширеним засобом для того, щоб зв'язуватися одна з одною. Пристрої бездротового зв'язку, такі як стільникові телефони, персональні цифрові пристрої тощо, стають більш компактними і більш потужними, щоб задовольняти потреби споживачів і підвищувати мобільність і зручність. Споживачі залежать від цих пристроїв, вимагаючи надійного обслуговування, розширення зон покриття, додаткових послуг (наприклад, підтримки перегляду веб-сторінок) і постійного зменшення розміру і вартості таких пристроїв. Зокрема, в міру того як продовжується розвиток бездротових технологій, прогрес в наданні мобільних послуг продовжує еволюціонувати до більш продуктивних мобільних пристроїв з ще більш широкими можливостями і конвергентними послугами. Внаслідок потреб кінцевих користувачів у великих обсягах і в більш високоякісному мультимедійному вмісті у всіх середовищах, розвиток технологій в пристрої повинен продовжуватися, щоб поліпшувати зростаюче споживання даних. Наприклад, за останні декілька років, технології бездротового зв'язку еволюціонували від аналогових систем до цифрових систем. Типово в традиційних аналогових системах, аналогові сигнали ретранслюються по прямій лінії зв'язку і зворотній лінії зв'язку і вимагають значної ширини смуги пропускання, щоб забезпечувати передачу і прийом сигналів, при цьому будучи асоційованими з належною якістю. Оскільки аналогові сигнали є безперервними у часі і просторі, повідомлення про стан (наприклад, повідомлення, які вказують прийом або неуспішний прийом даних) не формуються. На відміну від цього, системи з комутацією пакетів дають можливість перетворення аналогових сигналів в пакети даних та їх передачі за допомогою фізичного каналу між терміналом доступу (AT) і базовою станцією, маршрутизатором тощо. Крім цього, цифрові дані можуть бути ретрансльовані в своїй природній формі (наприклад, текст, Інтернет-дані тощо) через використання мережі з комутацією пакетів. По суті, цифрові системи бездротового зв'язку широко розгортаються для того, щоб надавати різні послуги зв'язку, наприклад, телефонний зв'язок, передачу відео, даних, обмін повідомленнями, широкомовну передачу тощо. Такі системи звичайно використовують мережу доступу, яка підключає множину терміналів доступу до глобальної обчислювальної мережі (WAN) за допомогою спільного використання доступних мережних ресурсів. Мережа доступу типово реалізовується за допомогою множини точок доступу, розосереджених по всій географічній зоні покриття. Крім того, географічна зона покриття може бути розділена на стільники з точкою доступу в кожному стільнику. Аналогічно, стільник може бути додатково розділений на сектори. Проте, в такій архітектурі системи, надання ефективної передачі обслуговування між системами доступу, які не використовують спільно ідентичні процедури і компоненти політики зв'язку, стає складною задачею. Суть винаходу Далі представлена спрощена суть, для того щоб надавати базове розуміння описаних аспектів. Ця суть не є всебічним оглядом, і вона не має наміром ні те, щоб визначати ключові або найважливіші елементи, ні те, щоб розмежовувати обсяг цих аспектів. її мета полягає в тому, щоб представляти деякі ідеї описаних аспектів у спрощеній формі як вступ у більш докладний опис, який представлений далі. Описані аспекти надають можливість попереднього встановлення і виконання передачі обслуговування і повторної маршрутизації пакетів даних між мережами (наприклад, гетерогенними мережами) через використання компонента керування передачею обслуговування між системами. Цей компонент керування передачею обслуговування між системами дозволяє спрощувати передачу обслуговування сеансу зв'язку від вихідної системи доступу до цільової системи доступу під час різних стадій підготовки до передачі обслуговування і виконання передачі обслуговування за допомогою реалізації тунелювання пакетів від AT - через вихідну систему доступу - і до цільової системи доступу. AT може 1 UA 98486 C2 5 10 15 20 25 30 35 40 45 50 55 60 працювати в дворежимних стеках і при цьому, наприклад, може передавати дані по радіоінтерфейсу за однією технологією. Відповідно, AT використовує попереднє встановлення по тунелю, щоб мінімізувати необхідність виконувати цю процедуру під час передачі обслуговування. По суті, компонент керування передачею обслуговування між системами може надавати тунелювання завчасно, як частину узгодження сеансу зв'язку між AT і цільовою системою доступу, при цьому пакети транспортуються (наприклад, прозоро або непрозоро) через вихідну систему доступу (наприклад, щоб скорочувати переривання під час передачі обслуговування і зменшувати потребу виконувати встановлення сеансу зв'язку під час передачі обслуговування). Потрібно брати до уваги, що в узгодження сеансу зв'язку між AT і цільовою системою доступу вихідна система доступу типово не залучається, оскільки вона вважається системою, відмінною від неї (наприклад, гетерогенною системою, яка використовує іншу технологію і/або процедури і протоколи зв'язку). Крім того, пакети, які тунелюються, можуть бути конкретними для попереднього встановлення передачі обслуговування і виконання передачі обслуговування в цільовій системі, і такі тунельовані пакети можуть бути транспортовані по IP або по рівню передачі даних. Наприклад, такі пакети можуть відноситися до службових повідомлень, асоційованих з цільовою системою доступу, повідомлень, конкретних для цільової RAN, службових сигналів, зв'язаних з попереднім встановленням IP-адрес в цільовій системі доступу, зв'язаних з аутентифікацію та авторизацією, тощо. У зв'язаному аспекті, під час стадії підготовки до передачі обслуговування, тунель(і) може бути встановлений від AT до вихідної системи доступу, при цьому з точки зору AT зв'язок між системами здійснюється між цими двома системами доступу, і передача службових сигналів за схемою "мобільний пристрій - цільова система доступу" продовжується по цьому тунелю. Таке тунелювання додатково може супроводжуватися встановленням інших тунелів до цільової системи доступу залежно від типу тунелювання, що використовується, (наприклад, чи здійснюється тунелювання на рівні передачі даних). Вихідна система доступу додатково може вказувати цільову систему доступу на основі пілотного звіту, при цьому AT потім може обмінюватися даними з цільовою системою доступу і встановлювати процес для узгодження. Згідно з технологією, первинно AT (наприклад, мобільний пристрій), обмінюється даними з вихідною системою доступу та її процедурами/технологією. Потім після запуску попередньо визначеної події(й) ініціюється стадія підготовки до передачі обслуговування, при цьому вихідна система доступу може бути повідомлена про запит на передачу обслуговування сеансу зв'язку до цільової системи доступу (яка використовує набір процедур/технологію, відмінні від вихідної системи доступу). Повідомлення може бути запущене на основі ослаблення пілотного сигналу і/або сповіщення від цільової системи доступу, щоб вказувати те, що AT досягає межі покриття для вихідної системи і що підготовка до передачі обслуговування може бути запущена. Ця стадія підготовки до передачі обслуговування додатково може включати в себе попереднє встановлення мережі радіодоступу (RAN), асоційованої з цільовою системою. Далі, здійснюється стадія підготовки до з'єднання з цільовою системою, яка може бути основана на тригері у вихідній системі доступу або в цільовій системі доступу, такому як попередньо визначена подія, зв'язана з інформацією пілотних сигналів. Відповідно, AT може запитувати ресурси радіоканалу і додатково включати призначення радіоресурсів від цільової системи доступу до AT. Як тільки AT приймає результуюче призначення в тунелі, AT потім може виявляти цільовусистему доступу і перенаправляти пакети до неї. По суті, під час виконання або завершення передачі обслуговування, AT виявляє цільову систему доступу по радіоінтерфейсу, і IP-трафік перенаправляється в AT, при цьому пакети можуть бути транспортовані (прозоро або непрозоро) через вихідну систему доступу. Зразкова передача обслуговування між такими гетерогенними системами доступу може включати в себе передачу обслуговування між: стандартом надширокосмугової передачі для мобільних пристроїв (UMB) і стандартом високошвидкісної передачі пакетних даних (HRPD); WiMax/HRPD; стандартом довгострокового розвитку (LTE)/HRPD, при цьому архітектура системи може реалізовувати мобільність на основі Інтернет-протоколу (IP) з використанням IP клієнтських мобільних пристроїв, щоб активно залучати мобільні пристрої в підготовку до передачі обслуговування. Для здійснення вищезазначених і зв'язаних цілей визначені ілюстративні аспекти описані в даному документі в зв'язку з подальшим описом і прикладеними кресленнями. Ці аспекти, проте, вказують тільки на деякі з множини способів, якими можуть бути використані принципи розкритого предмета винаходу, і заявлений предмет винаходу має намір включати в себе всі такі аспекти та їх еквіваленти. Інші переваги і новітні ознаки можуть стати очевидними з подальшого докладного опису, при розгляді в поєднанні з кресленнями. Короткий опис креслень 2 UA 98486 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 1 ілюструє зразковий компонент керування передачею обслуговування між системами, який надає можливість передачі обслуговування сеансу зв'язку від вихідної системи доступу до цільової системи доступу. Фіг. 2 ілюструє конкретний аспект, яким компонент підготовки до передачі обслуговування реалізовує тунелювання від AT до цільової системи доступу. Фіг. 3 ілюструє повторну маршрутизацію пакетів, щоб надавати можливість попереднього встановлення/виконання передачі обслуговування між гетерогенними мережами. Фіг. 4 ілюструє додаткову технологію повторної маршрутизації пакетів для попереднього встановлення/виконання передачі обслуговування між гетерогенними мережами відповідно до аспекту. Фіг. 5 ілюструє зв'язану технологію передачі обслуговування сеансу зв'язку згідно з додатковим аспектом. Фіг. 6 ілюструє зразкову блок-схему для взаємодії між вихідною системою доступу і цільовою системою доступу. Фіг. 7 ілюструє зразкову послідовність операцій виклику, яка надає можливість повторної маршрутизації пакетів для попереднього встановлення/виконання передачі обслуговування і повторної маршрутизації пакетів даних в гетерогенних мережах. Фіг. 8 ілюструє зразкові гетерогенні системи бездротового зв'язку згідно з зв'язаним аспектом. Фіг. 9 ілюструє конкретну систему, яка спрощує передачу даних між гетерогенними системами доступу, коли передача обслуговування запитується через тунелювання по L2 (рівню передачі даних), встановлене за допомогою мобільного модуля. Фіг. 10 ілюструє систему, яка може використовуватися в зв'язку з передачею даних в термінал доступу до і після передачі обслуговування на Ь2-рівні. Фіг. 11 ілюструє систему, яка може використовуватися в зв'язку з прийомом індикатора відносно передачі обслуговування і/або передачею даних в термінал доступу, відповідно. Докладний опис винаходу Різні аспекти описуються далі з посиланням на креслення. У нижченаведеному описі, для цілей пояснення, багато конкретних деталей пояснені для того, щоб надавати повне розуміння одного або більше аспектів. Проте, може бути очевидним, що такі аспекти можуть застосовуватися на практиці без цих конкретних деталей. При використанні в даній заявці, терміни "компонент", "модуль", "система" тощо призначені, щоб включати в себе зв'язаний з комп'ютером об'єкт, такий як, але не тільки, апаратні засоби, мікропрограмне забезпечення, комбінація апаратних засобів і програмного забезпечення, програмне забезпечення або програмне забезпечення під час виконання. Наприклад, компонент може бути, але не тільки, процесом, запущеним на процесорі, процесором, об'єктом, що виконується файлом, потоком виконання, програмою і/або комп'ютером. Як ілюстрація, і додаток, запущений на обчислювальному пристрої, і обчислювальний пристрій може бути компонентом. Один або більше компонентів можуть постійно розміщуватися всередині процесу і/або потоку виконання, і компонент може бути локалізований на комп'ютері і/або розподілений між двома і більше комп'ютерами. Крім того, ці компоненти можуть виконуватися з різних машинозчитуваних носіїв, що зберігають різні структури даних. Компоненти можуть обмінюватися даними за допомогою локальних і/або віддалених процесів, наприклад, відповідно до сигналу, який має один або більше пакетів даних, наприклад, даних з одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі і/або по мережі, наприклад, по Інтернету, з іншими системами за допомогою сигналу. Крім того, різні аспекти описуються в даному документі в зв'язку з терміналом, який може бути провідним терміналом або бездротовим терміналом. Термінал також може називатися системою, пристроєм, абонентським модулем, абонентською станцією, мобільною станцією, мобільним апаратом, мобільним пристроєм, віддаленою станцією, віддаленим терміналом, терміналом доступу, користувацьким терміналом, терміналом, пристроєм бездротового зв'язку, користувацьким агентом, користувацьким пристроєм або користувацьким обладнанням (UE). Бездротовим пристроєм може бути стільниковий телефон, супутниковий телефон, бездротовий телефон, телефон за протоколом ініціювання сеансу (SIP), станція бездротового абонентського доступу (WLL), персональний цифровий пристрій (PDA), кишеньковий пристрій з підтримкою бездротових з'єднань, обчислювальний пристрій або інші обробляючі пристрої, підключені до бездротового модему. Крім цього, різні аспекти описуються в даному документі в зв'язку з базовою станцією. Базова станція може бути використана для обміну даними з бездротовим терміналом(ами) і також може згадуватися як точка доступу, вузол В або будь-який інший термін. 3 UA 98486 C2 5 10 15 20 25 30 35 40 45 50 55 60 Крім того, термін "або" призначений, щоб означати включене "або" замість виключного "або". Таким чином, якщо інше не вказане або не очевидне з контексту, фраза "X використовує А або В" означає будь-яку з природних включених перестановок. Таким чином, фраза "X використовує А або В" задовольняється за допомогою будь-яких з наступних випадків: "X використовує А; X використовує В; або X використовує як А, так і В". Крім цього, артиклі "а" та "an" при використанні в даній заявці і прикладеній формулі винаходу, загалом, повинні тлумачитися так, щоб означати "один або більше", якщо інше не вказане або не очевидне з контексту, що направлено на форму однини. Методики, описані в даному документі, можуть використовуватися для різних систем бездротового зв'язку, таких як системи CDMA, TDMA, FDMA, OFDMA, SC-FDMA та інші системи. Терміни "система" та "мережа" часто використовуються взаємозамінно. CDMA-система може реалізовувати таку технологію радіозв'язку, як універсальний наземний радіодоступ (UTRA) cdma2000 тощо. UTRA включає в себе широкосмугову CDMA (W-CDMA) та інші варіанти CDMA. Додатково, cdma2000 охоплює стандарти IS-2000, IS-95 та IS-856. TDMA-система може реалізовувати таку технологію радіозв'язку, як глобальна система мобільного зв'язку (GSM). OFDMA-система може реалізовувати таку технологію радіозв'язку, як вдосконалена UTRA (EUTRA), надширокосмугова передача для мобільних пристроїв (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDMo тощо. UTRA та Е-UTRA є частиною універсальної системи мобільного зв'язку (UMTS). Стандарт довгострокового розвитку 3GPP (LTE) є версією UMTS, яка використовує E-UTRA, яка застосовує OFDMA в низхідній лінії зв'язку і SC-FDMA у висхідній лінії зв'язку. UTRA, E-UTRA, UMTS, LTE та GSM описуються в документах організації, яка називається Партнерським проектом третього покоління (3GPP). Додатково, cdma2000 та UMB описуються в документах організації, яка називається Партнерським проектом третього покоління 2 (3GPP2). Різні аспекти або ознаки представляються відносно систем, які можуть включати в себе ряд пристроїв, компонентів, модулів тощо. Потрібно розуміти і брати до уваги, що різні системи можуть включати в себе додаткові пристрої, компоненти, модулі тощо і/або можуть не включати в себе всі з пристроїв, компонентів, модулів тощо, пояснених у зв'язку з кресленнями. Також може використовуватися комбінація цих підходів. Фіг. 1 ілюструє мережну систему 100, яка надає можливість попереднього встановлення/виконання передачі обслуговування і повторної маршрутизації пакетів даних між мережами (наприклад, гетерогенними мережами) і міжмережної взаємодії між вихідною системою 110 доступу і цільовою системою 112 доступу. Система 100 надає можливість попереднього встановлення тунелів до цільової системи 112 доступу як частини передачі обслуговування сеансу зв'язку між гетерогенними системами доступу, а саме, вихідною системою 110 доступу і цільовою системою 112 доступу. Компонент 115 керування передачею обслуговування між системами дозволяє спрощувати таку передачу обслуговування сеансу зв'язку під час різних стадій, через використання компонента 152 підготовки до передачі обслуговування і компонента 154 виконання передачі обслуговування. Відповідно, тунелювання може бути реалізоване від AT 104, який працює в дворежимному стані, щоб пристосовувати як вихідну систему 110 доступу, так і цільову систему 112 доступу - навіть при тому, що цей AT може мати можливість, наприклад, передавати тільки в одній системі доступу в будь-який даний момент. Зразкова передача обслуговування між такими гетерогенними системами доступу може включати в себе передачу обслуговування між: стандартом надширокосмугової передачі для мобільних пристроїв (UMB) і стандартом високошвидкісної передачі пакетних даних (HRPD); WiMax/HRPD; стандартом довгострокового розвитку (LTE)/HRPD, при цьому архітектура системи може реалізовувати мобільність на основі Інтернет-протоколу (IP) з використанням IP клієнтських мобільних пристроїв або IP мобільних проксі-серверів, щоб активно залучати мобільні пристрої в підготовку до передачі обслуговування. По суті, компонент 115 керування передачею обслуговування між системами може використовувати тунелювання перед передачею обслуговування, щоб обмінюватися пакетами встановлення і виконання передачі обслуговування як частини узгодження сеансу зв'язку між AT 104 і цільовою системою 112 доступу, для того щоб скорочувати переривання під час передачі обслуговування і зменшувати потребу виконувати встановлення сеансу зв'язку під час передачі обслуговування. Компонент 115 керування передачею обслуговування між системами додатково надає можливість транспортування пакетів даних системи зв'язку через вихідну систему 110 доступу, причому ця вихідна система 110 доступу типово не бере участі в узгодженнях між AT 104 і цільовою системою 112 доступу. AT 104 спочатку підтримує зв'язок з вихідною системою 110 доступу, при цьому компонент 154 підготовки до передачі обслуговування ініціює стадію підготовки до передачі 4 UA 98486 C2 5 10 15 20 25 30 35 40 45 50 55 60 обслуговування після запуску попередньо визначених подій. Наприклад, вихідна система 110 доступу може бути повідомлена про запит на передачу обслуговування сеансу зв'язку до цільової системи 112 доступу, яка використовує набір процедур/технології, які відрізняються від вихідної системи 110 доступу. Повідомлення може бути ініційоване на основі ослаблення пілотного сигналу і/або сповіщення від цільової системи 112 доступу, яке вказує те, що AT 104 досягає межі покриття для вихідної системи 110 доступу і що підготовка до передачі обслуговування може бути ініційована. Цей компонент 154 підготовки до передачі обслуговування додатково може спрощувати попереднє встановлення параметрів тощо мережі радіодоступу (RAN), асоційованої з цільовою системою 112 доступу. У зв'язаному аспекті, компонент 152 підготовки до передачі обслуговування додатково може надавати підготовку до з'єднання для цільової системи 112 доступу, яке може бути ініційоване на основі тригера у вихідній системі 110 доступу або в цільовій системі 112 доступу (наприклад, ініційоване на основі попередньо визначеної події, зв'язаної з інформацією пілотних сигналів). Стадія підготовки цільової системи додатково може включати в себе запит ресурсів радіоканалу за допомогою вихідної системи 110 доступу і призначення радіоресурсів з цільової системи для AT. Аналогічно, компонент 154 виконання передачі обслуговування надає можливість AT 104 виявляти цільову систему 112 доступу, при цьому ІР-трафік по радіоінтерфейсу перенаправляється в AT 104, і пакети транспортуються (наприклад, прозоро або непрозоро) через вихідну систему 110 доступу. В одному аспекті, тунелювання також може бути конкатеноване (наприклад, конкатеновані тунелі, існуючі між AT і вихідною базовою системою і між вихідною системою і цільовою системою). Фіг. 2 ілюструє конкретний аспект, в якому компонент 252 підготовки до передачі обслуговування реалізовує тунелювання від AT 204 до вихідної системи 210 доступу, разом з іншим тунелем від вихідної системи 210 доступу до цільової системи 212 доступу. Ці тунелі 275, 279 можуть представляти логічні зв'язки між AT, вихідною системою 210 доступу і цільовою системою доступу (наприклад, IP, L2 (рівень передачі даних), службові сигнали тощо). Як проілюстровано на Фіг. 2, AT 204 може виявляти зміну інтенсивності сигналу, яка ініціює передачу обслуговування сеансу зв'язку від вихідної системи 210 доступу до цільової системи 212 доступу. Наприклад, спочатку компонент 252 підготовки до передачі обслуговування встановлює тунель між вихідною системою 210 доступу та AT 204. По суті, вихідна система 210 доступу одержує відомості про те, що AT 204 запитує передачу обслуговування сеансу зв'язку до цільової системи доступу, причому вихідна система 210 доступу далі вказує цільову систему доступу, наприклад, на основі пілотного звіту. Компонент 252 підготовки до передачі обслуговування потім спрощує встановлення іншого тунелю між вихідною системою 210 доступу і цільовою системою 212 доступу. Цей тунель 279 може бути встановлений, наприклад, через перетворення, частково визначене за допомогою пілотних сигналів, що повідомляються за допомогою AT 204, причому AT не знає про них. Система 200 додатково може включати в себе власний агент 202, який може бути маршрутизатором у власній мережі термінала доступу, який зберігає інформацію, що стосується маршрутизації пакетів, які приймаються з Інтернету 206, до термінала 204 доступу під час передачі пакетів між вихідною системою 210 доступу і цільовою системою 212 доступу. Наприклад, власний агент 202 також може використовувати механізми тунелювання для того, щоб перенаправляти дані з Інтернету 206, тим самим не вимагаючи зміни IP-адреси термінала 204 доступу кожний раз, коли термінал 204 доступу підключається до власної мережі з іншого місця. Крім того, в одному аспекті, вихідна система 210 доступу може надавати індикатор цільовій системі 212 доступу і/або компоненту 215 керування передачею обслуговування між системами відносно того, що вихідна система 210 доступу більше не обслуговує термінал 204 доступу, і що цільова система 212 доступу обслуговує термінал 204 доступу. Додатково, вихідна система 210 доступу може вказувати ідентифікаційні дані останнього прийнятого пакета даних, тим самим надаючи цільовій системі 212 доступу пакет даних, який є наступним в послідовності. В іншому прикладі, вихідна система 210 доступу може вказувати, які пакети даних вихідна система 210 доступу вже перенаправила в цільову систему 212 доступу. Наприклад, вихідна система 210 доступу може взаємодіяти так, щоб гарантувати, що дублюючі дані не доставляються в цільову систему 212 доступу. Цільова система 212 доступу може приймати дані для передачі від вихідної системи 210 доступу і додатково може приймати індикатори відносно послідовності передачі так, що прозора передача обслуговування здійснюється, і дані передаються в термінал 204 доступу в належному порядку. Потрібно брати до уваги, що різні перестановки можуть бути розглянуті і мають намір підпадати під обсяг прикладеної формули винаходу. Наприклад, вихідна система 210 доступу 5 UA 98486 C2 5 10 15 20 25 30 35 40 45 50 55 60 може приймати індикатор відносно того, що термінал 204 доступу запитує передачу обслуговування до цільової системи 212 доступу, до прийому цього індикатора за допомогою цільової системи 212 доступу. Крім того, вихідна система 210 доступу може, відповідно, вказувати передачу обслуговування до цільової системи 212 доступу і надавати можливість передачі для термінала 204 доступу. Фіг. 3 ілюструє попереднє встановлення/виконання передачі обслуговування і повторну маршрутизацію пакетів даних між гетерогенними мережами, а саме, вихідною системою доступу, представленою за допомогою LTE-системи 310, і HRPD-системи 315, яка представляє цільову систему доступу. Коли AT 304 переміщається в інше географічне місцеположення, передача обслуговування сеансу зв'язку може бути ініційована на основі пілотного звіту. Альтернативно, тригер для підготовки до передачі обслуговування може бути зумовлений сповіщенням від цільової системи доступу 315 як сусідня технологія у вихідну систему доступу 310. Таке тунелювання 360 може бути встановлене завчасно, наприклад, під час фази підготовки до передачі обслуговування на встановлення цільового сеансу. Відповідно, система 300 спрощує передачу обслуговування сеансу зв'язку від вихідної системи доступу 310 до цільової системи доступу 315 під час різних стадій підготовки до передачі обслуговування і виконання передачі обслуговування за допомогою реалізації тунелювання від AT 304, який працює в дворежимному стані з вихідної системи і цільової системи доступу. Фіг. 4 ілюструє технологію попереднього встановлення/виконання передачі обслуговування і повторної маршрутизації пакетів даних між гетерогенними мережами, відповідно до аспекту. Хоча зразковий спосіб проілюстрований та описаний в даному документі як послідовність етапів, які представляють різні події і/або дії, даний аспект не обмежений проілюстрованим порядком цих етапів. Наприклад, деякі дії або події можуть здійснюватися в іншій послідовності і/або одночасно з іншими діями або подіями, нарівні з послідовністю, проілюстрованою в даному документі, відповідно до описаних аспектів. Крім того, не всі проілюстровані етапи, події або дії можуть потребуватися для того, щоб реалізовувати методологію відповідно до даних аспектів. Крім того, потрібно розуміти, що зразковий спосіб та інші способи згідно з описаними аспектами можуть бути реалізовані в асоціації із способом, проілюстрованим та описаним в даному документі, а також в асоціації з іншими непроілюстрованими або неописаними системами та пристроями. Спочатку, на етапі 410, AT взаємодіє з вихідною системою доступу і використовує її процедури/технологію. Потім, на етапі 420, ініціюється стадія підготовки до передачі обслуговування, яка надає тунелювання завчасно між AT і вихідною і/або цільовою системою доступу, щоб надавати можливість транспортування пакетів через вихідну систему доступу і щоб завчасно встановлювати конфігурації сеансів зв'язку в цільовій системі доступу. Потім, на етапі 430, здійснюється стадія підготовки до з'єднання з цільовою системою, яка може бути основана на тригері у вихідній системі доступу або в цільовій системі доступу, такому як виникнення попередньо визначеної події, зв'язаної з інформацією пілотних сигналів. Відповідно, AT може запитувати ресурси радіоканалу і додатково може виявляти призначення радіоресурсів від цільової системи. На етапі 440, під час стадії завершення передачі обслуговування AT виявляє цільову систему по радіоінтерфейсу, причому AT потім починає обмін даними безпосередньо з цільовою системою на етапі 450. Фіг. 5 ілюструє зв'язану технологію 500 для передачі обслуговування сеансу зв'язку згідно з додатковим аспектом стадії підготовки до передачі обслуговування. Спочатку, на етапі 510, вихідна система доступу може бути повідомлена відносно запиту на передачу обслуговування сеансу зв'язку до цільової системи доступу, ініційованого на основі виникнення одного або більше попередньо визначених подій. Наприклад, повідомлення може бути запущене на основі ослаблення пілотного сигналу і/або сповіщення від цільової системи доступу, яке може вказувати те, що AT досягає межі покриття для вихідної системи і що підготовка до передачі обслуговування може бути ініційована. Потім може бути виконане перетворення між поточними пілотними сигналами та іншими пілотними сигналами, що реєструються, щоб означати цільову систему доступу, на етапі 520. Потім, на етапі 530, може бути встановлений тунель між вихідною системою доступу і цільовою системою доступу, при цьому параметри мережі радіодоступу (RAN) цільової системи можуть бути завчасно встановлені, на етапі 540 (наприклад, при тунелюванні на рівні передачі даних L2-тунелюванні). Фіг. 6 ілюструє зразкову блок-схему для взаємодії між абонентським пристроєм або терміналом 610 доступу, вихідною системою 640 доступу і цільовою системою 660 доступу. UE 610 включає в себе як протокол 611 цільової системи, так і протокол 612 вихідної системи, щоб надавати можливість роботи в двох режимах з обома системами. В одному аспекті, вихідна система 640 доступу не бере участі на сеансі зв'язку, який узгоджується між AT 610 і цільовою 6 UA 98486 C2 5 10 15 20 25 30 35 40 45 50 55 60 системою 660 доступу (наприклад, внаслідок відмінності в технології). Аналогічно, протоколи 615 інкапсуляції при тунелюванні можуть надавати тунелювання перед передачею обслуговування як частину узгодження сеансу зв'язку між AT 610 і цільовою системою 660 доступу (наприклад, щоб скорочувати переривання під час передачі обслуговування і зменшувати необхідність виконувати встановлення сеансу зв'язку під час передачі обслуговування), в той час як пакети даних транспортуються (наприклад, прозоро або непрозоро) через вихідну систему 640 доступу. Компонування 600 спрощує передачу обслуговування сеансу зв'язку від вихідної системи 640 доступу до цільової системи 660 доступу з використанням підготовки до передачі обслуговування і виконання передачі обслуговування до передачі обслуговування за допомогою реалізації протоколу 615 інкапсуляції при тунелюванні від AT 610. Аналогічно, компонент 645 інкапсуляції RAN спрощує підготовку до передачі обслуговування і попереднє встановлення параметрів для UE 610, щоб обмінюватися даними з мережею радіодоступу (RAN), асоційованою з цільовою системою 660 доступу. Фіг. 7 ілюструє зразкову послідовність 700 операцій виклику для повторної маршрутизації пакетів даних у гетерогенних мережах 704, 706. Спочатку, на етапі 710, AT або UE 702 розташовується у вихідній мережі 704, в якій AT 702 або UE зареєстровано у власному агенті 708. На етапі 720, під час підготовки до передачі обслуговування, UE може брати участь в попередньому встановленні сеансу зв'язку з цільовою AN 706. Потім, на етапі 740, під час стадії виконання передачі обслуговування UE приймає призначення ресурсів і виявляє цільову AN 706. Далі, UE може обмінюватися даними безпосередньо з цієї цільової AN, а також реєструватися у власному агенті. Пакети можуть додатково бути передані за допомогою цільової мережі доступу, на етапі 750. Фіг. 8 ілюструє зразкові гетерогенні системи 811, 821 бездротового зв'язку, які можуть надавати обслуговування бездротовому терміналу 826. Системи 811, 821 представляють цільову систему доступу і вихідну систему доступу, відповідно, які включають в себе множину секторів 802, 804, 808 та 806, 810, 812. Цільова система 811 доступу і вихідна система 821 доступу може використовувати різні бездротові послуги в межах таких секторів. Хоча ці сектори показані як такі, що є шестикутними за характером і мають практично аналогічний розмір, потрібно розуміти, що розмір і форма цих секторів може варіюватися залежно від географічної зони, кількості, розміру і форми фізичних перешкод, таких як будівлі, і деяких інших факторів. Точки доступу (базові станції, маршрутизатори доступу тощо) 814, 816, 820, асоційовані з секторами 802, 804, 808, при цьому технологія "А" використовується як їх частина. Аналогічно, точки доступу 818, 822, 824, асоційовані з секторами 806, 812, 810, при цьому технологія "В" використовується як їх частина, причому технологія "В" відрізняється від технології "А". У міру того як бездротовий термінал 826 географічно переміщається, він може приймати сигнали з більшою інтенсивністю від цільової системи 811 доступу в порівнянні із сигналами, що приймаються від вихідної системи 821 доступу. Потрібно брати до уваги, що бездротовий термінал 826 може працювати в дворежимному стані з вихідною системою 821 доступу і з цільовою системою 811 доступу, причому компонент 819 керування передачею обслуговування між системами може надавати тунелювання до передачі обслуговування як частину узгодження сеансу зв'язку між AT 826 і цільовою системою 811 доступу. Відповідно, пакети даних можуть бути транспортовані (прозоро або непрозоро) через вихідну систему 821 доступу в той час, коли AT підготовлюється для передачі обслуговування до цільової системи, а потім пакети даних можуть бути перенаправлені в цільову систему, як тільки передача обслуговування завершена. Фіг. 9 ілюструє конкретну систему 900, яка спрощує передачу даних між гетерогенними системами доступу, коли передача обслуговування запитана, через тунелювання, яке встановлюється за допомогою мобільного модуля і цільової системи доступу через вихідну систему доступу. Система 900 може бути асоційована з точкою доступу і включає в себе групування 902 компонентів, які можуть обмінюватися даними один з одним у зв'язку з передачею пакетів даних системи зв'язку в термінал доступу під час передачі обслуговування між гетерогенними системами доступу. Групування 902 включає в себе компонент 904 для визначення того, що термінал доступу запитав передачу обслуговування від першої системи доступу до другої системи доступу. Наприклад, це визначення може здійснюватися за допомогою аналізу ідентифікаційних даних цільової системи доступу за допомогою вихідної системи доступу. Це визначення ідентифікаційних даних додатково може реалізовувати сценарії перетворення, щоб означати цільову систему доступу. Групування 902 також включає в себе компонент 906 для прийому даних системи зв'язку від першої системи доступу, а також прийому індикатора відносно того, які дані системи зв'язку повинні потім передаватися в термінал доступу від цієї першої системи доступу. Наприклад, 7 UA 98486 C2 5 10 15 20 25 30 35 40 45 50 55 60 часова мітка або інший порядковий номер у заголовку RLP-пакета може вказувати те, які дані системи зв'язку повинні потім передаватися в термінал доступу. Групування 902 додатково включає в себе компонент 908 для прийому даних системи зв'язку від мережного модуля, причому дані, переважно, передаються в термінал доступу. Крім того, дані системи зв'язку, що приймаються від мережного модуля, можуть бути ІР-інкапсульованим пакетом даних, який асоційований з порядковим номером або міткою, тим самим надаючи можливість системам доступу визначати те, які дані системи зв'язку далі передавати в термінал доступу. Групування 902 додатково може включати в себе компонент 910 для передачі даних системи зв'язку в термінал доступу у відповідній послідовності, причому дані системи зв'язку приймаються від першої системи доступу і мережного модуля. Наприклад, друга система доступу може приймати дані системи зв'язку, які повинні бути передані в термінал доступу, при цьому дані системи зв'язку не дублюють дані системи зв'язку, вже передані за допомогою першої системи доступу, і при цьому дані системи зв'язку повинні бути передані в конкретній послідовності. Система 900 також може включати в себе запам'ятовуючий пристрій 912, який може зберігати інструкції, що стосуються виконання компонентів 904-910. Система 900 надає можливість новій або цільовій системі доступу починати прийом даних системи зв'язку при підготовці до передачі обслуговування, навіть якщо джерело ще не звільнило керуючі ресурси, при цьому дані системи зв'язку, що приймаються, можуть бути буферизовані в цільовій системі доступу. Фіг. 10 ілюструє систему 1000, яка може використовуватися в зв'язку з передачею даних в термінал доступу до і після передачі обслуговування на L2-рівні. Система 1000 містить приймальний пристрій 1002, який приймає сигнал, наприклад, від однієї або більше приймальних антен і виконує типові дії (наприклад, фільтрує, посилює, перетворює із зниженням частоти тощо) з сигналом, що приймається, і відцифровує наведений до необхідних параметрів сигнал, щоб одержувати вибірки. Демодулятор 1004 може демодулювати і надавати пілотні символи, що приймаються, в процесор 1006 для оцінки каналу. Процесор 1006 може бути процесором, виділеним для аналізу інформації, що приймається за допомогою компонента 1002 приймального пристрою, і/або формування інформації для передачі за допомогою передавального пристрою 1014. Процесор 1006 може бути процесором, який керує однією або більше частинами системи 1000, і/або процесором, який аналізує інформацію, що приймається за допомогою приймального пристрою 1002, формує інформацію для передачі за допомогою передавального пристрою 1014 і керує однією або більше частинами системи 1000. Система 1000 може включати в себе компонент 1008 оптимізації, який може оптимізувати продуктивність абонентського пристрою до, у час і/або після передачі обслуговування. Компонент 1008 оптимізації може бути вбудований в процесор 1006. Потрібно брати до уваги, що компонент 1008 оптимізації може включати в себе код оптимізації, який здійснює аналіз корисності в зв'язку з визначенням того, чи потрібно передавати обслуговування від вихідної системи доступу до цільової системи доступу. Код оптимізації може використовувати способи на основі штучного інтелекту в зв'язку із здійсненням дедуктивних і/або імовірнісних визначень, і/або статистичне визначення в зв'язку з виконанням передачі обслуговування. Система (абонентський пристрій) 1000 додатково може містити запам'ятовуючий пристрій 1010, який функціонально з'єднаний з процесором 1006 і який зберігає таку інформацію, як інформація про інтенсивність сигналу відносно базової станції, інформація диспетчеризації тощо, причому ця інформація може використовуватися в зв'язку з визначенням того, чи слід і коли потрібно запитувати передачу обслуговування. Запам'ятовуючий пристрій 1010 додатково може зберігати протоколи, асоційовані з формуванням таблиць пошуку тощо, з тим щоб система 1000 могла використовувати збережені протоколи і/або алгоритми для того, щоб підвищувати пропускну здатність системи. Потрібно брати до уваги, що компоненти зберігання даних (наприклад, запам'ятовуючі пристрої), описані в даному документі, можуть бути енергозалежним запам'ятовуючим пристроєм або енергонезалежним запам'ятовуючим пристроєм або можуть включати в себе як енергозалежний, так і енергонезалежний запам'ятовуючий пристрій. Як ілюстрація, але не обмеження, енергонезалежний запам'ятовуючий пристрій може включати в себе постійний запам'ятовуючий пристрій (ROM), програмований ROM (PROM), електрично програмований ROM (EPROM), електрично стираний ROM (EEPROM) або флеш-пам'ять. Енергозалежний запам'ятовуючий пристрій може включати в себе оперативний запам'ятовуючий пристрій (RAM), який виступає як зовнішній кеш. Як ілюстрація, але не обмеження, RAM доступний в багатьох формах, таких як синхронний RAM (SRAM), динамічний RAM (DRAM), синхронний DRAM (SDRAM), SDRAM з подвійною швидкістю передачі (DDR SDRAM), вдосконалений SDRAM (ESDRAM), Synchlink DRAM (SLDRAM) і direct Rambus RAM (DRRAM). Запам'ятовуючий пристрій 1010 припускається таким, що містить (але 8 UA 98486 C2 5 10 15 20 25 30 35 40 45 50 55 60 не тільки) ці і будь-які інші підходящі типи запам'ятовуючих пристроїв. Процесор 1006 з'єднаний з модулятором 1012 символів і передавальним пристроєм 1014, який передає модульований сигнал. Фіг. 11 ілюструє систему, яка може використовуватися в зв'язку з прийомом індикатора відносно передачі обслуговування і/або передачею даних в термінал доступу, відповідно. Система 1100 містить базову станцію 1102 з приймальним пристроєм 1110, який приймає сигнал(и) від одного або більше користувацьких пристроїв 1104 за допомогою однієї або більше приймальних антен 1106 і передає в один або більше користувацьких пристроїв 1104 за допомогою множини передавальних антен 1108. В одному прикладі, приймальні антени 1106 і передавальні антени 1108 можуть бути реалізовані за допомогою одного набору антен. Приймальний пристрій 1110 може приймати інформацію від приймальних антен 1106, і він функціонально асоційований з демодулятором 1112, яким демодулює інформацію, що приймається. Приймальним пристроєм 1110 може бути, наприклад, багатовідвідний когерентний приймальний пристрій (наприклад, технологія, яка окремо обробляє компоненти багатопроменевого сигналу за допомогою множини основосмугових кореляторів, тощо), MMSEприймальний пристрій або який-небудь інший належний приймальний пристрій для розділення користувацьких пристроїв, призначених йому, як слід брати до уваги фахівцям в даній галузі техніки. Наприклад, декілька приймальних пристроїв може бути використано (наприклад, по одному на приймальну антену), і ці приймальні пристрої можуть обмінюватися даними один з одним, щоб надавати поліпшені оцінки користувацьких даних. Демодульовані символи аналізуються за допомогою процесора 1114, який аналогічний процесору, описаному вище з посиланням на Фіг. 9, і з'єднаний із запам'ятовуючим пристроєм 1116, який зберігає інформацію, зв'язану з призначеннями користувацьких пристроїв, таблиці пошуку, зв'язані з ними, тощо. Висновок приймального пристрою для кожної антени може бути спільно оброблений за допомогою приймального пристрою 1110 і/або процесора 1114. Модулятор 1118 може мультиплексувати сигнал для передачі за допомогою передавального пристрою 1120 за допомогою передавальних антен 1108 в користувацькі пристрої 1104. При використанні в даній заявці, термін AT означає кінцевий вузол, що здійснює доступ до двох систем доступу, причому кінцевим вузлом може бути: пристрій кінцевого користувача, мобільний пристрій, пристрій, що працює згідно з технічними вимогами 3GPP2, пристрій, що працює згідно з технічними вимогами 3GPP, пристрій, що працює згідно з технічними вимогами IEEE або/і абонентський пристрій. Різні ілюстративні логічні елементи, блоки, модулі та схеми, описані в зв'язку з розкритими в даному документі варіантами здійснення, можуть бути реалізовані або виконані за допомогою процесора загального призначення, процесора цифрових сигналів (DSP), спеціалізованої інтегральної схеми (ASIC), програмованої користувачем вентильної матриці (FPGA) або іншого програмованого логічного пристрою, дискретного логічного елемента або транзисторної логіки, дискретних компонентів апаратних засобів або будь-якої комбінації вищезазначеного, призначеного для того, щоб виконувати описані в даному документі функції. Процесором загального призначення може бути мікропроцесор, але в альтернативному варіанті, процесором може бути будь-який традиційний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також може бути реалізований як комбінація обчислювальних пристроїв, наприклад, комбінація DSP і мікропроцесора, множина мікропроцесорів, один або більше мікропроцесорів разом з ядром DSP або будь-яка інша подібна конфігурація. Додатково щонайменше один процесор може містити один або більше модулів, виконаних з можливістю здійснювати один або більше з етапів і/або дій, описаних вище. Додатково, етапи і/або дії способу або алгоритму, описані в зв'язку з розкритими в даному документі аспектами, можуть бути реалізовані безпосередньо в апаратних засобах, в програмному модулі, що приводиться у виконання за допомогою процесора, або в їх комбінації. Програмний модуль може постійно розміщуватися в пам'яті типу RAM, флеш-пам'яті, пам'яті типу ROM, пам'яті типу EPROM, пам'яті типу EEPROM, в регістрах, на жорсткому диску, змінному диску, CD-ROM або будь-якій іншій формі носія зберігання даних, відомій в даній галузі техніки. Типовий носій зберігання даних може бути з'єднаний з процесором, причому процесор може зчитувати інформацію і записувати інформацію на носій зберігання даних. В альтернативному варіанті, носій зберігання даних може бути вбудований в процесор. Додатково, в деяких аспектах, процесор і носій зберігання даних можуть постійно розміщуватися в ASIC. Додатково, ASIC може постійно розміщуватися в користувацькому терміналі. В альтернативному варіанті, процесор і носій зберігання даних можуть постійно розміщуватися як дискретні компоненти в користувацькому терміналі. Додатково, в деяких аспектах, етапи і/або дії способу або алгоритму можуть постійно розміщуватися як один або 9 UA 98486 C2 5 10 15 20 25 30 35 40 45 50 55 60 будь-яка комбінація або набір кодів і/або інструкцій на машинозчитуваному носії і/або носії, що зчитується комп'ютером, який може бути включений в комп'ютерний програмний продукт. В одному або більше аспектах, описані функції можуть бути реалізовані в апаратних засобах, програмному забезпеченні, мікропрограмному забезпеченні або будь-якій комбінації вищезазначеного. Якщо реалізовані в програмному забезпеченні, функції можуть бути збережені або передані як одна або більше інструкцій або код на машинозчитуваному носії. Машинозчитувані носії включають в себе як комп'ютерні носії зберігання даних, так і середовище зв'язку, що включає в себе будь-яке передавальне середовище, яке спрощує переміщення комп'ютерної програми з одного місця в інше. Носіями зберігання можуть бути будь-які доступні носії, до яких можна здійснювати доступ за допомогою комп'ютера. Як приклад, але не обмеження, ці машинозчитувані носії можуть містити RAM, ROM, EEPROM, CDROM або інший пристрій зберігання на оптичних дисках, пристрій зберігання на магнітних дисках або інші магнітні пристрої зберігання, або будь-який інший носій, який може бути використаний для того, щоб переносити або зберігати необхідний програмний код у формі інструкцій або структур даних, і до якого можна здійснювати доступ за допомогою комп'ютера. Так само, будь-яке підключення може називатися машинозчитуваним носієм. Наприклад, якщо програмне забезпечення передається з веб-вузла, сервера або іншого віддаленого джерела за допомогою коаксіального кабелю, оптоволоконного кабелю, "витої пари", цифрової абонентської лінії (DSL) або бездротових технологій, таких як інфрачервоні, радіопередавальні і мікрохвильові середовища, то коаксіальний кабель, оптоволоконний кабель, "вита пара", DSL або бездротові технології, такі як інфрачервоні, радіопередавальні і мікрохвильові середовища, включені у визначення носія. Магнітний диск та оптичний диск при використанні в даному документі включають в себе компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), гнучкий диск і диск Blu-Ray, при цьому магнітні диски звичайно відтворюють дані магнітним способом, тоді як оптичні диски звичайно відтворюють дані оптичним способом за допомогою лазерів. Комбінації вищепереліченого також потрібно включати в число машинозчитуваних носіїв. Хоча вищенаведене розкриття суті пояснює ілюстративні аспекти і/або варіанти здійснення, потрібно зазначити, що різні зміни і модифікації можуть бути виконані в них без відступу від обсягу описаних аспектів і/або варіантів здійснення, що задається за допомогою прикладеної формули винаходу. Додатково, хоча елементи описаних аспектів і/або варіантів здійснення можуть бути описані або сформульовані в однині, множина мається на увазі, якщо обмеження на однину не вказане в явній формі. Додатково, всі або частина будь-якого аспекту і/або варіанта здійснення може бути використана з усіма або частиною будь-якого іншого аспекту і/або варіанта здійснення, якщо не заявлене інше. Посилальні позиції 100, 200, 300, 900, 1000, 1100 мережна система 104, 204, 304, 610 термінал доступу 110, 210, 310, 640 вихідна система доступу 112, 212, 660 цільова система доступу 115, 215 компонент керування передачею обслуговування 152, 252 компонент підготовки до передачі обслуговування 154 компонент виконання передачі обслуговування 202 власний агент 206 Інтернет 275, 279 тунелі 310 LTE-система 315 HRPD-система (система доступу) 360 тунелювання 500 технологія для передачі обслуговування сеансу зв'язку згідно з додатковим аспектом стадії підготовки до передачі обслуговування 600 компонування 611 протокол цільової системи 612 протокол вихідної системи 645 компонент інкапсуляції 700 послідовність операцій виклику 702 користувацьке обладнання 704, 706 гетерогенні мережі 811 цільова гетерогенна система бездротового зв'язку 821 вхідна гетерогенна система бездротового зв'язку 10 UA 98486 C2 5 10 15 826 бездротовий термінал 802, 804, 808, 806, 810, 812 сектори 814, 816, 820, 818, 822, 824 точки доступу 819 компонент керування передачею обслуговування 900 система, яка спрощує передачу даних між гетерогенними системами доступу 1002, 1110 приймальний пристрій 1004, 1112 демодулятор 1006 процесор для оцінки каналу 1008 компонент оптимізації 1010, 1116 запам'ятовуючий пристрій 1014 передавальний пристрій 1102 базова станція 1104 користувацький пристрій 1106 приймальні антени 1108 передавальні антени 1114 процесор 1118 модулятор ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Спосіб передачі обслуговування сеансу зв'язку, який включає етапи, на яких: - виконують тунелювання між вихідною системою доступу і цільовою системою доступу; і - передають зв'язані з передачею обслуговування сигнали, прийняті від термінала доступу (AT) через вихідну систему доступу, в цільову систему доступу за допомогою тунелювання, щоб сприяти передачі обслуговування сеансу зв'язку від вихідної системи доступу до цільової системи доступу. 2. Спосіб за п. 1, який додатково включає етап, на якому встановлюють тунель від AT до вихідної системи доступу, при цьому вихідна система доступу або цільова система доступу виконана з можливістю функціонування на основі щонайменше одних з технічних вимог 3GPP, технічних вимог 3GPP2 або технічних вимог IEЕЕ. 3. Спосіб за п. 1, в якому передача зв'язаних з передачею обслуговування сигналів додатково включає етап, на якому виконують узгодження сеансу між AT і цільовою системою доступу, щоб сприяти передачі обслуговування сеансу зв'язку AT від вихідної системи доступу до цільової системи доступу. 4. Спосіб за п. 1, який додатково включає етап, на якому ініціюють підготовку до стадії передачі обслуговування між AT і цільовою системою доступу після запуску попередньо визначеної події. 5. Спосіб за п. 1, який додатково включає етап, на якому приймають сповіщення від цільової системи доступу, яке вказує те, що AT досягає межі покриття, і ініціюють тунелювання і передачу зв'язаних з передачею обслуговування сигналів на основі прийому сповіщення. 6. Спосіб за п. 1, в якому передача зв'язаних з передачею обслуговування сигналів додатково включає етап, на якому попередньо встановлюють параметр мережі радіодоступу (RAN), асоційований з цільовою системою доступу. 7. Спосіб за п. 1, який додатково включає етап, на якому запитують ресурси радіоканалу від цільової системи доступу, щоб ініціювати зв'язок між AT і цільовою системою доступу. 8. Спосіб за п. 1, який додатково включає етап, на якому реєструють AT в цільовій системі доступу, щоб завершувати передачу обслуговування сеансу зв'язку. 9. Спосіб за п. 1, в якому тунелювання основане на перетворенні від вихідної системи доступу до цільової системи доступу, щоб сприяти підготовці до передачі обслуговування AT до цільової системи доступу. 10. Процесор, виконаний з можливістю надавати передачу обслуговування сеансу зв'язку, який містить: - перший модуль для встановлення тунелю між вихідною системою доступу і цільовою системою доступу, при цьому вихідна система доступу містить першу технологію, яка відрізняється від другої технології цільової системи доступу; і - другий модуль для передачі зв'язаних з передачею обслуговування пакетів, прийнятих від термінала доступу (AT) через вихідну систему доступу, до цільової системи доступу через тунель, щоб сприяти передачі обслуговування сеансу зв'язку від вихідної системи доступу до цільової системи доступу. 11. Процесор за п. 10, в якому встановлення тунелю включає встановлення тунелювання L2рівня до цільової системи доступу. 11 UA 98486 C2 5 10 15 20 25 30 35 40 45 50 55 60 12. Процесор за п. 10, який додатково містить третій модуль для узгодження сеансу зв'язку між AT і цільовою системою доступу, щоб сприяти передачі обслуговування сеансу зв'язку AT від вихідної системи доступу до цільової системи доступу. 13. Машиночитаний носій, на якому збережена комп'ютерна програма, яка при виконанні комп'ютером спонукає комп'ютер виконувати спосіб передачі обслуговування сеансу зв'язку, причому програма містить: - перший набір кодів, який спонукає комп'ютер встановлювати тунель між вихідною системою доступу і цільовою системою доступу, які є гетерогенними; і - другий набір кодів, який спонукає комп'ютер передавати пакети, прийняті від термінала доступу (AT) через вихідну систему доступу, в цільову систему доступу через тунель, щоб сприяти передачі обслуговування сеансу зв'язку від вихідної системи доступу до цільової системи доступу. 14. Машиночитаний носій за п. 13, в якому програма додатково містить третій набір кодів, який спонукає комп'ютер узгоджувати сеанс зв'язку між AT і цільовою системою доступу, щоб сприяти передачі обслуговування сеансу зв'язку AT від вихідної системи доступу до цільової системи доступу. 15. Пристрій для передачі обслуговування сеансу зв'язку, який містить: - засіб для тунелювання для створення тунелю між вихідною системою доступу і цільовою системою доступу; і - засіб для відправлення пакетів, прийнятих від термінала доступу (AT) через вихідну систему доступу, в цільову систему доступу через тунель, щоб сприяти передачі обслуговування сеансу зв'язку від вихідної системи доступу до цільової системи доступу. 16. Пристрій за п. 15, який додатково містить засіб для перемикання термінала доступу від вихідної системи доступу на цільову систему доступу. 17. Пристрій за п. 15, в якому засіб для тунелювання додатково містить засіб для тунелювання до термінала доступу на рівні лінії передачі даних. 18. Пристрій за п. 15, який додатково містить засіб для ідентифікації цільової системи доступу. 19. Пристрій за п. 15, який додатково містить засіб для підготовки до передачі обслуговування сеансу до цільової системи доступу. 20. Пристрій за п. 15, який додатково містить засіб для узгодження сеансу зв'язку між AT і цільовою системою доступу, щоб сприяти передачі обслуговування сеансу зв'язку AT від вихідної системи доступу до цільової системи доступу. 21. Спосіб передачі обслуговування сеансу зв'язку, який включає етапи, на яких: - виконують тунелювання між цільовою системою доступу і вихідною системою доступу, які реалізовують різні технології; і - приймають пакети за допомогою цільової системи доступу, які передаються терміналом доступу (AT), причому пакети спочатку приймають за допомогою вихідної системи доступу і повторно маршрутизують через вихідну систему доступу в цільову систему доступу через тунель, щоб сприяти передачі обслуговування сеансу зв'язку від вихідної системи доступу до цільової системи доступу. 22. Спосіб за п. 21, в якому етап тунелювання здійснюється без знання зі сторони AT. 23. Спосіб за п. 21, який додатково включає етап, на якому виконують узгодження сеансу між AT і цільовою системою доступу як частину підготовки до передачі обслуговування. 24. Спосіб за п. 21, який додатково включає етап, на якому вказують цільову систему доступу з пілотних звітів. 25. Спосіб за п. 21, який додатково включає етап, на якому ініціюють підготовку до стадії передачі обслуговування після запуску попередньо визначеної події, щоб сприяти зв'язку AT з цільовою системою доступу. 26. Спосіб за п. 21, який додатково включає етап, на якому сповіщають вихідну систему доступу про передачу обслуговування сеансу зв'язку, щоб ініціювати підготовку до передачі обслуговування. 27. Спосіб за п. 21, який додатково включає етап, на якому сповіщають за допомогою вихідної системи доступу для того, щоб вказувати, що AT досягає межі покриття. 28. Спосіб за п. 21, який додатково включає етап, на якому послаблюють пілотний сигнал, який приймається за допомогою вихідної системи доступу, щоб запустити передачу обслуговування сеансу зв'язку. 29. Спосіб за п. 21, який додатково включає етап, на якому запитують ресурс радіоканалу від цільової системи доступу в ході підготовки до передачі обслуговування. 30. Спосіб за п. 21, який додатково включає етап, на якому реєструють AT в цільовій системі доступу, щоб завершувати виконання передачі обслуговування. 12 UA 98486 C2 5 31. Спосіб за п. 21, який додатково включає етап, на якому виконують перетворення від вихідної системи доступу до цільової системи доступу, щоб сприяти підготовці до передачі обслуговування між вихідною системою доступу і цільовою системою доступу. 32. Спосіб за п. 21, в якому тунелювання основане на одному з протоколу обміну службовими сигналами між системами і передачі службових сигналів цільової системи. 13 UA 98486 C2 14 UA 98486 C2 15 UA 98486 C2 16 UA 98486 C2 17 UA 98486 C2 18 UA 98486 C2 19 UA 98486 C2 20 UA 98486 C2 21 UA 98486 C2 22 UA 98486 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 23
