Спосіб (варіанти) і пристрій (варіанти) для регулювання індикатора нових даних в системі бездротового зв’язку

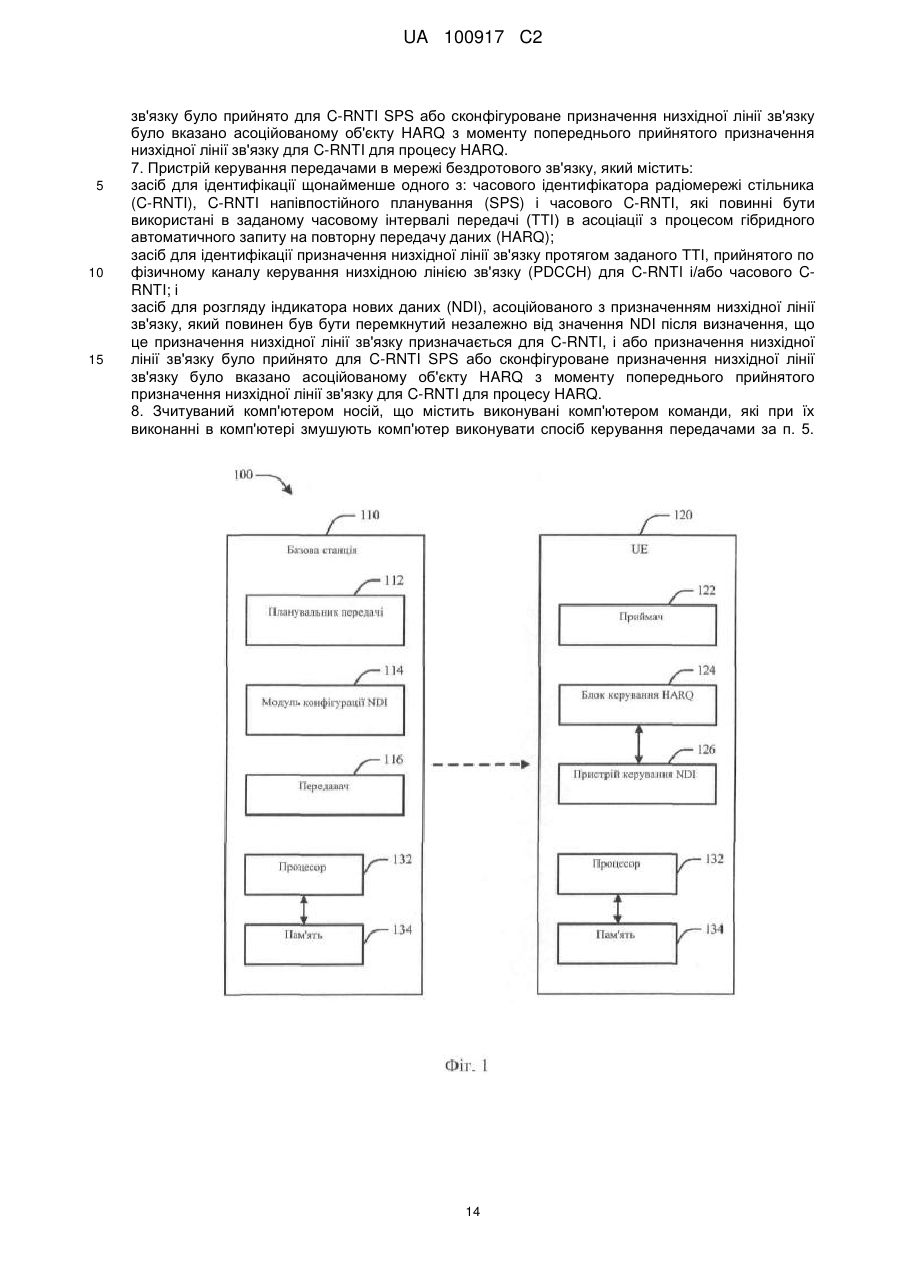

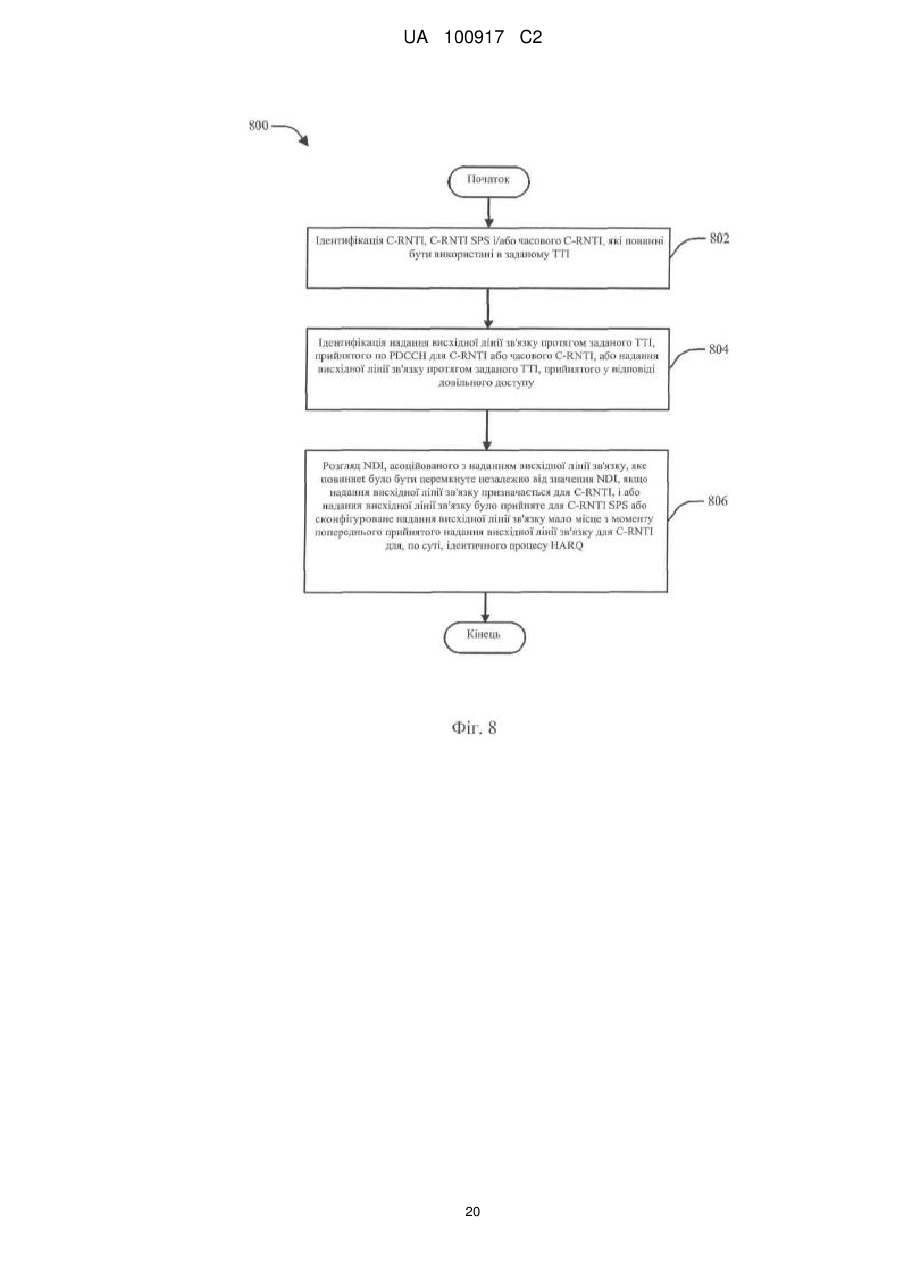

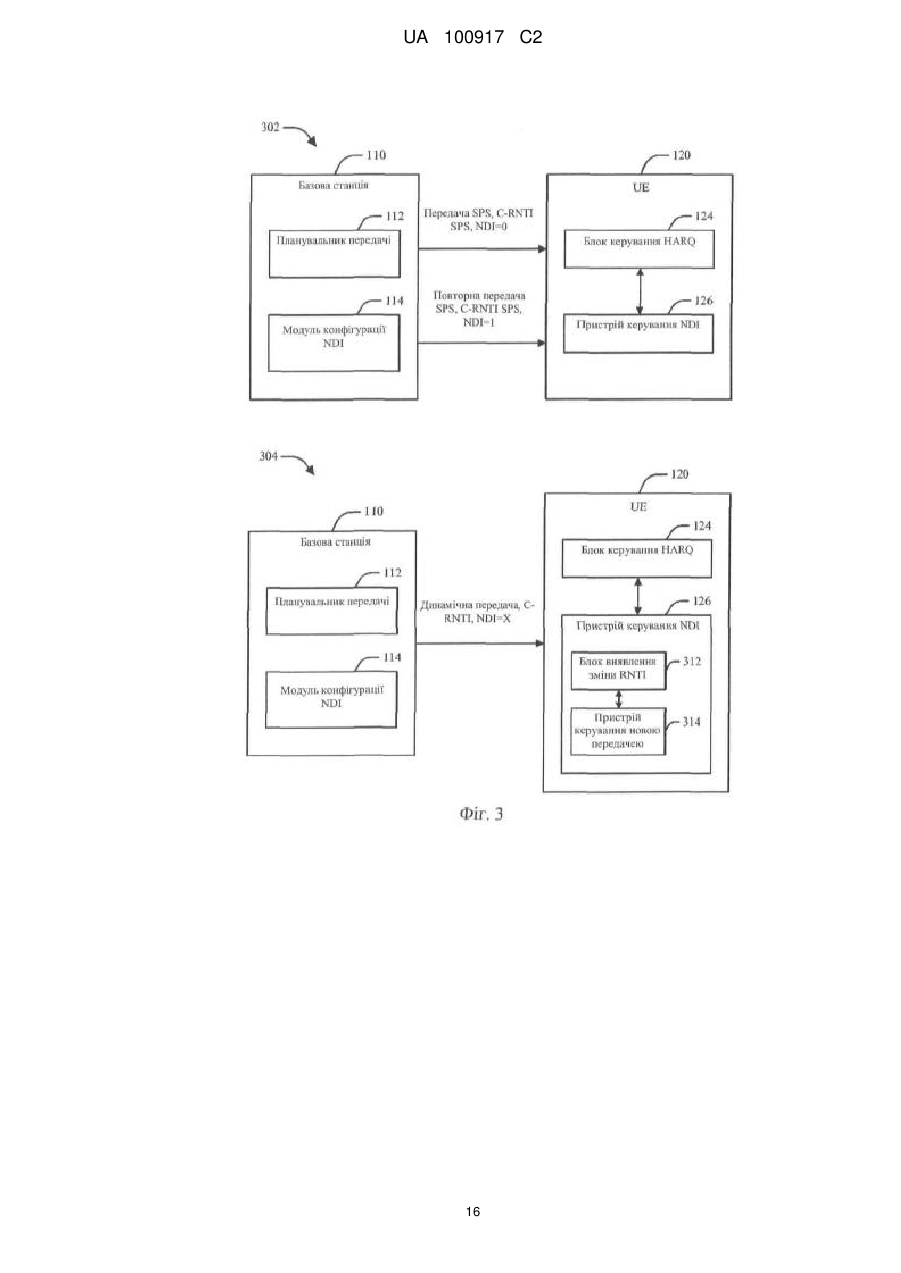

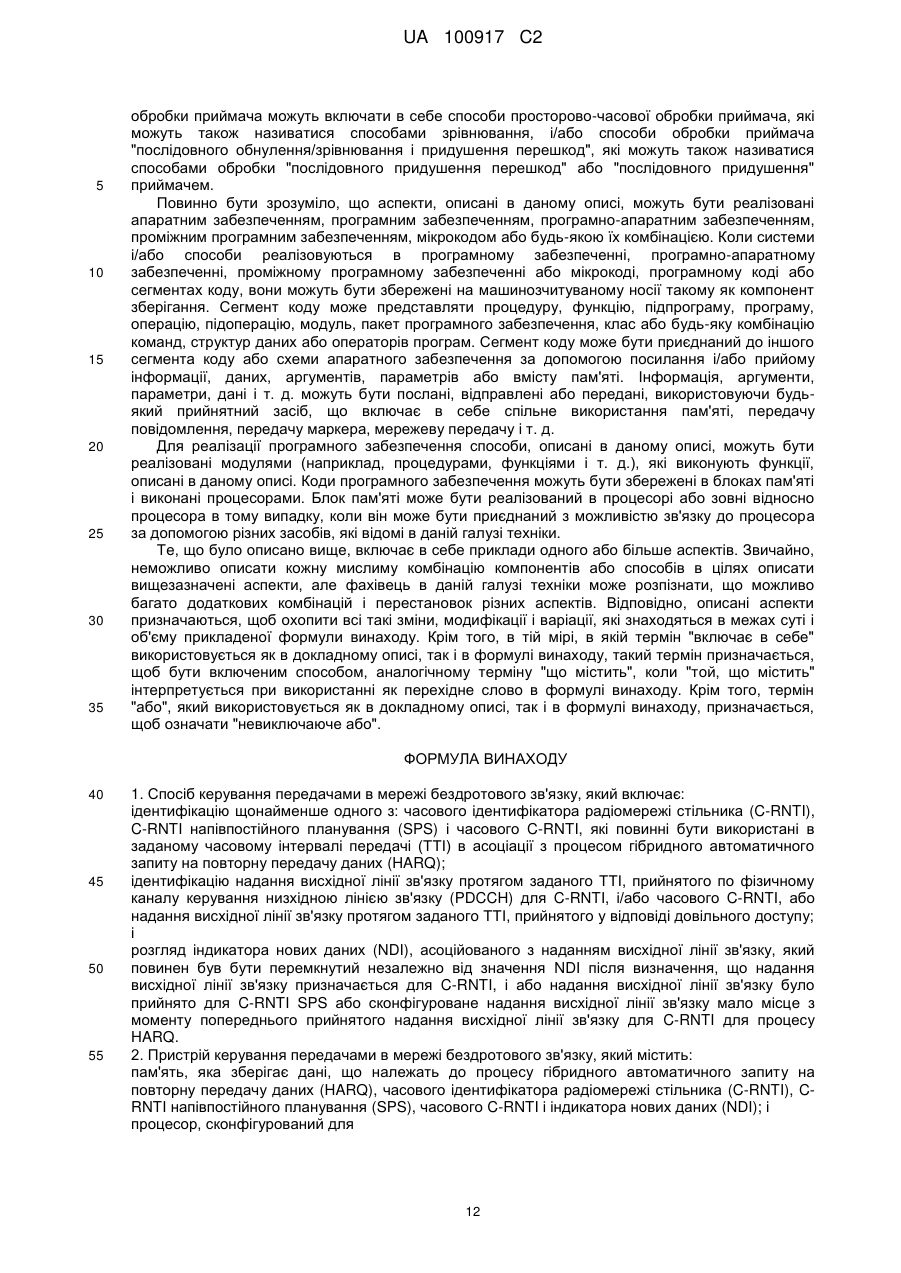

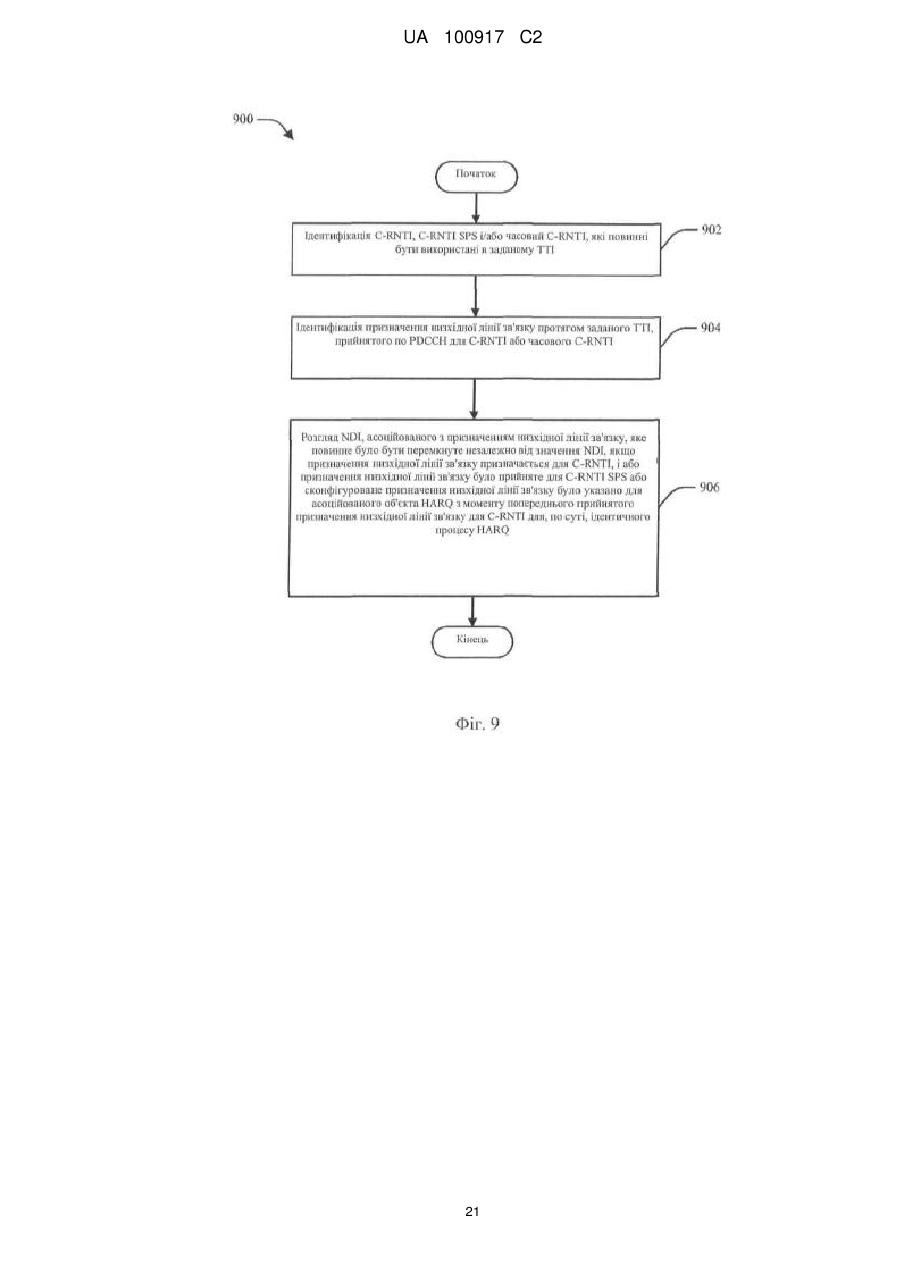

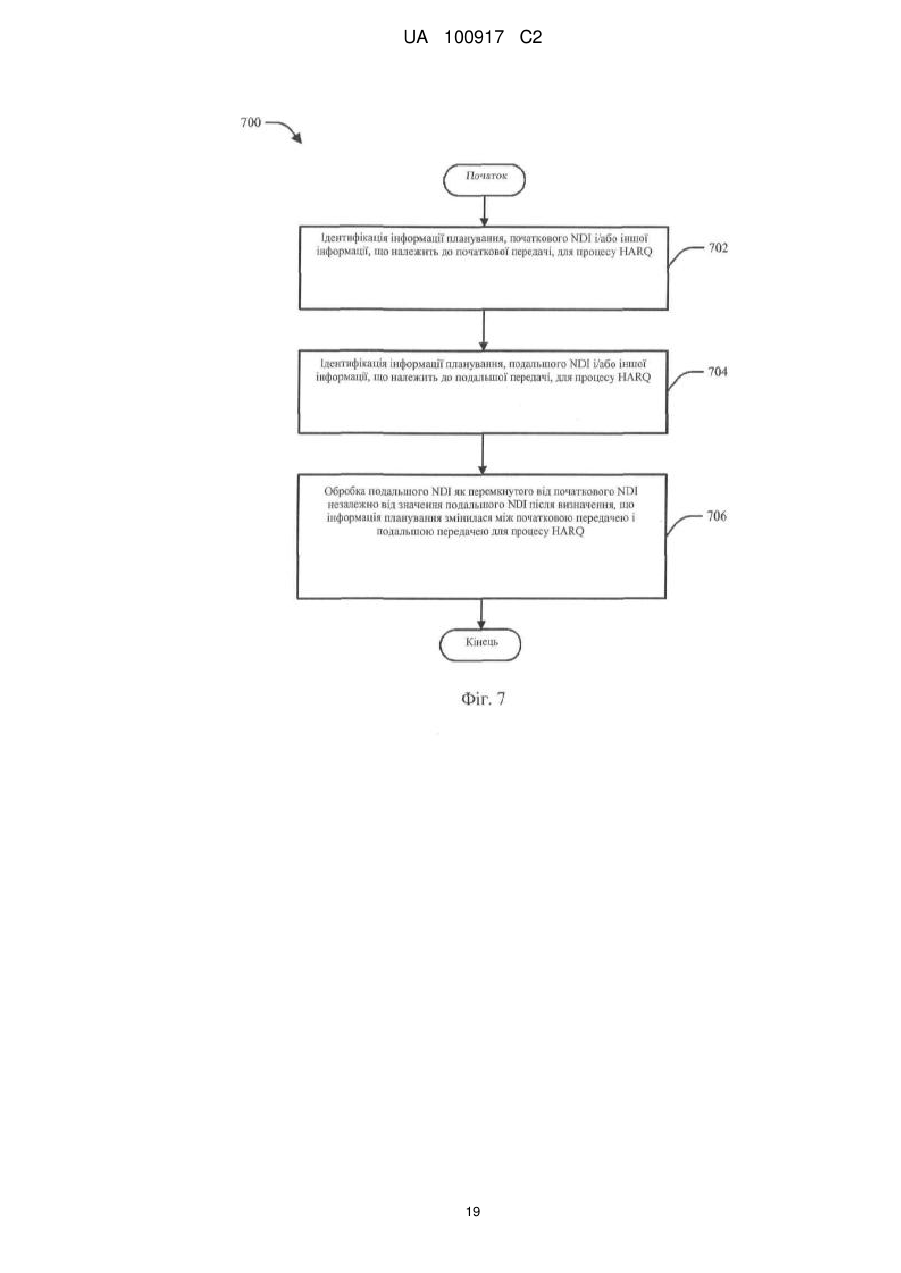

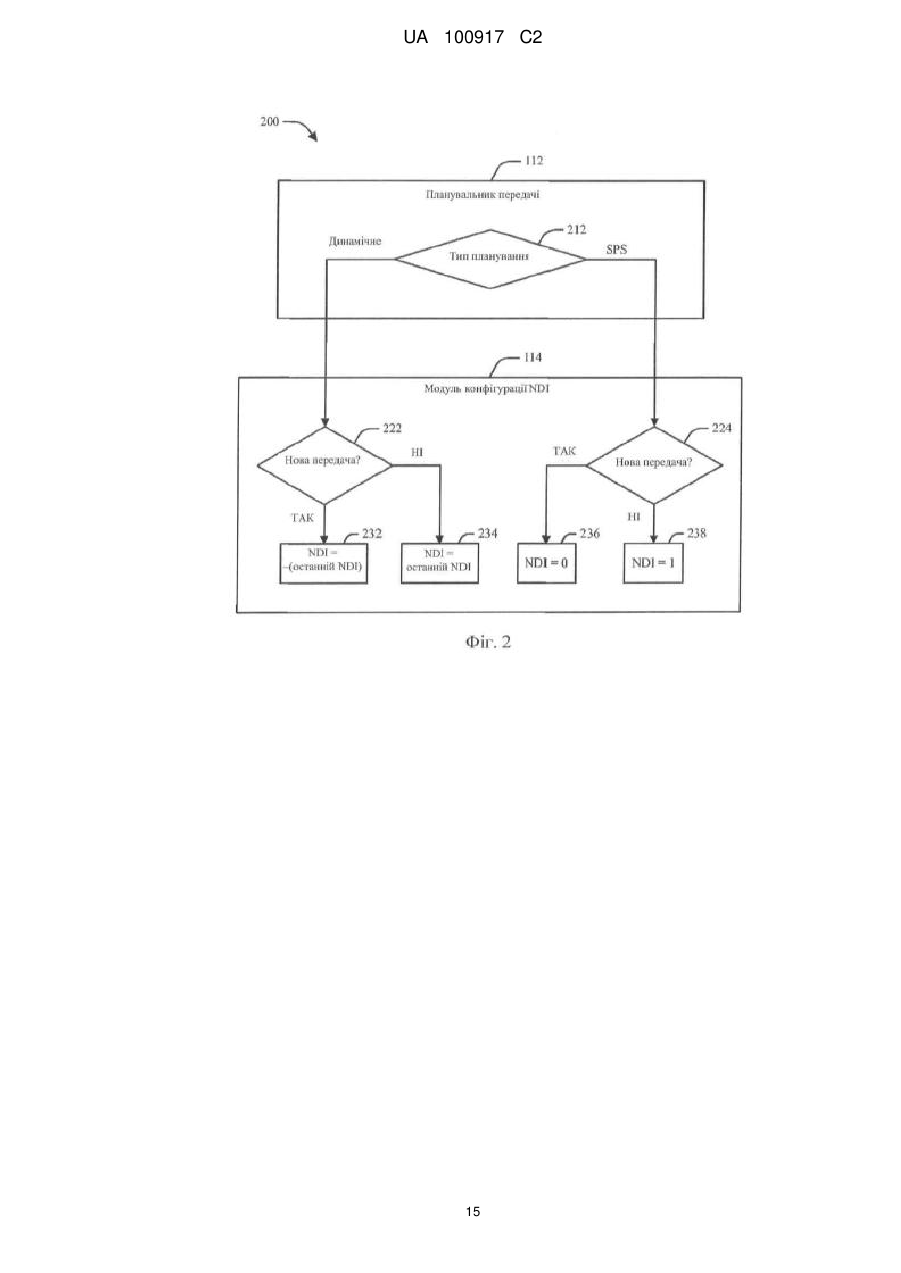

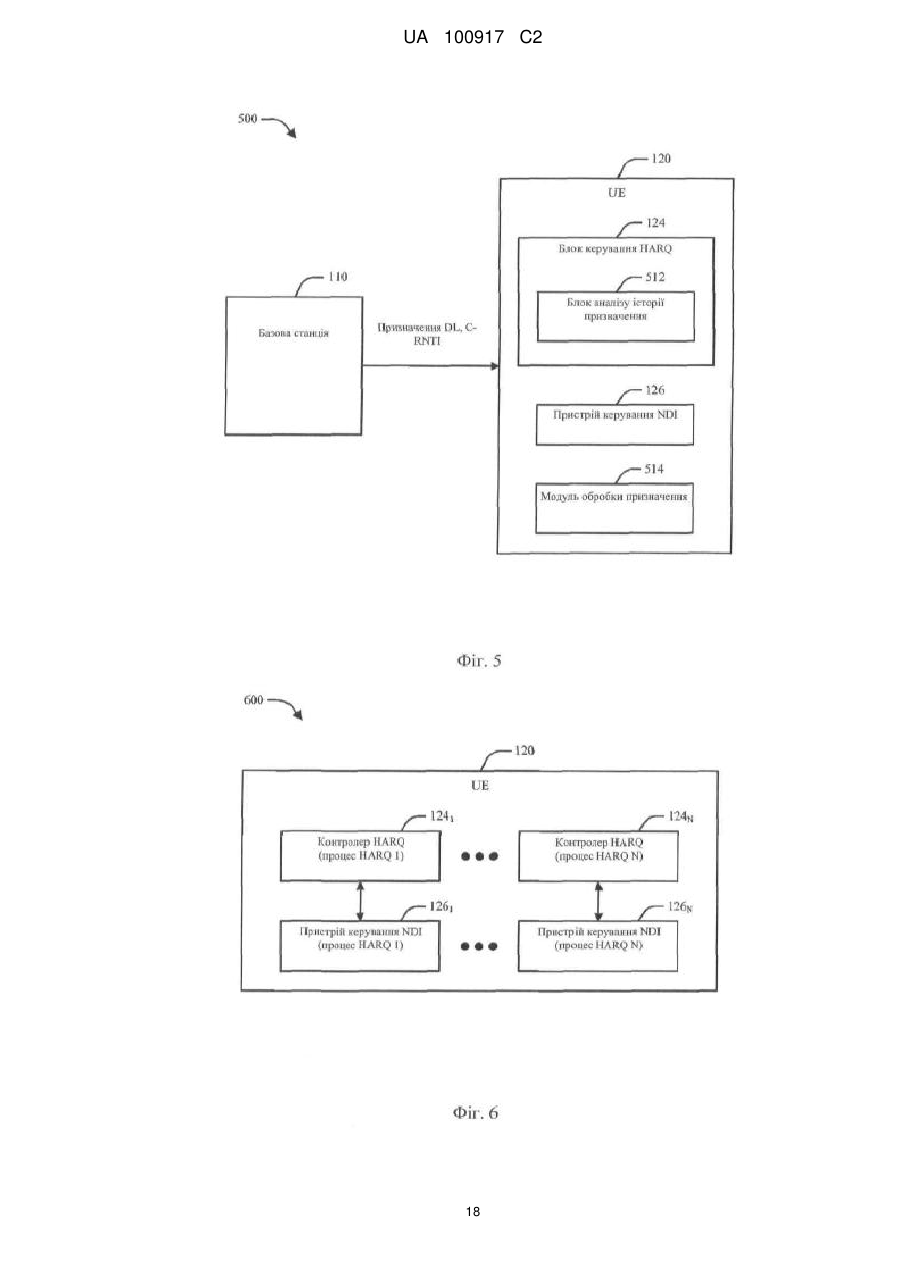

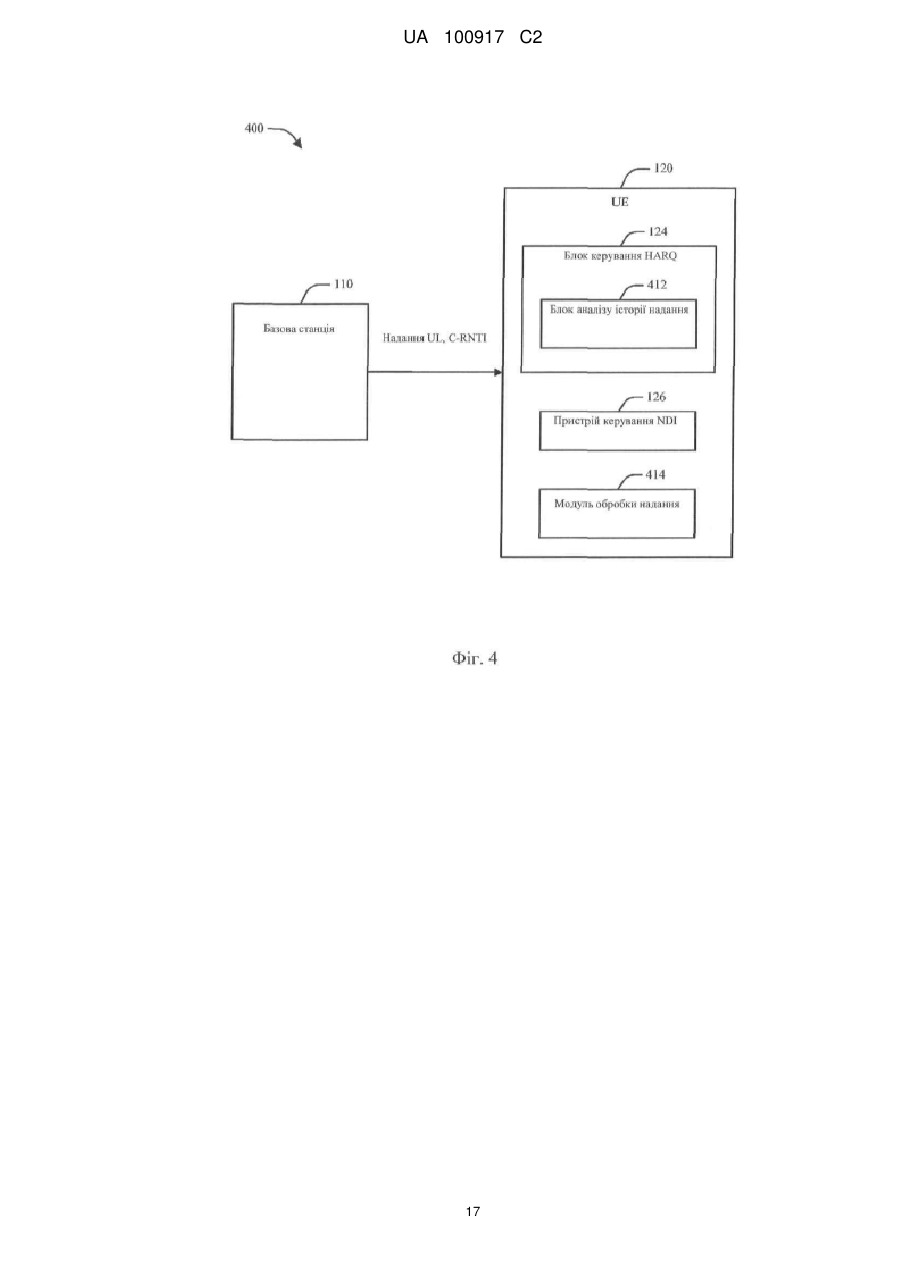

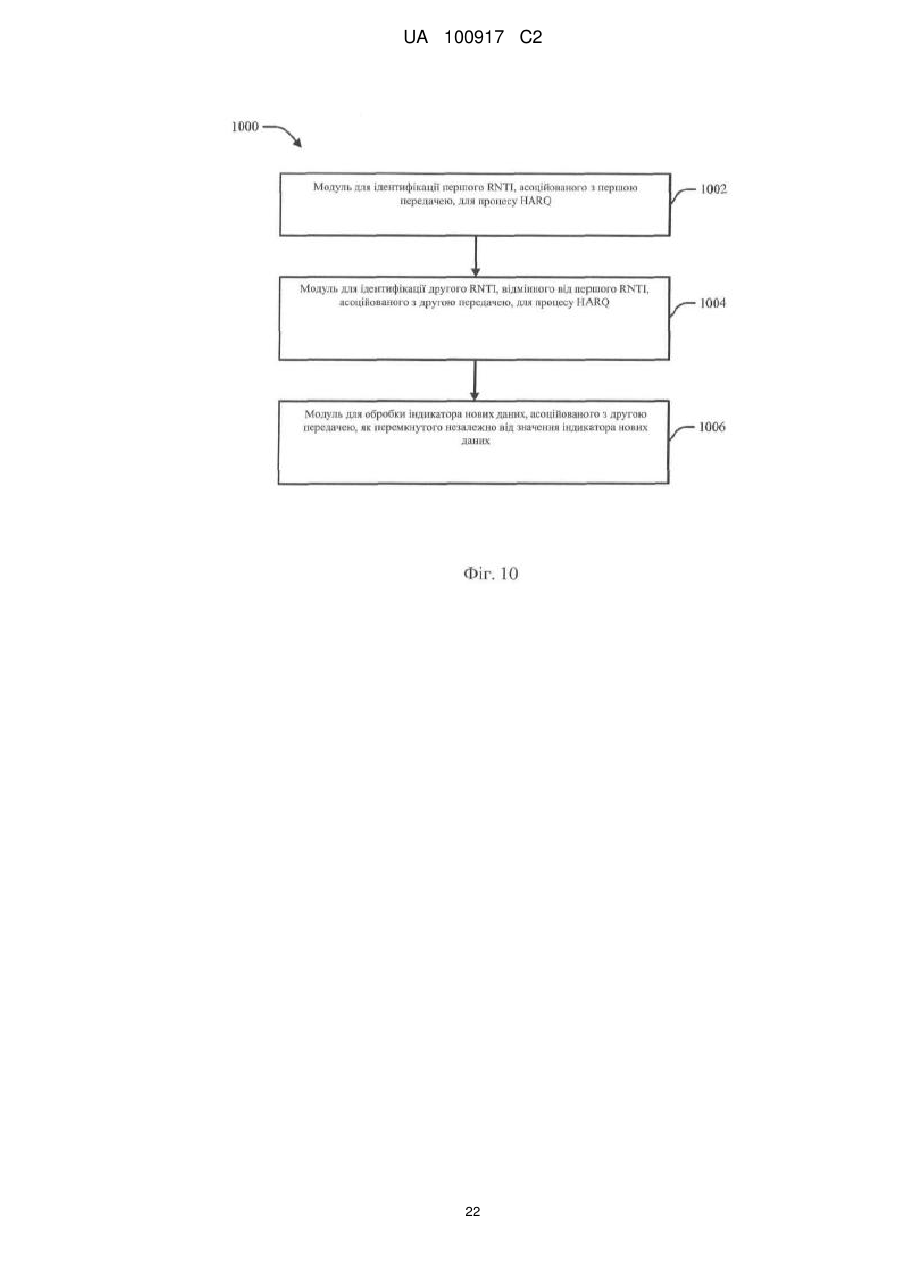

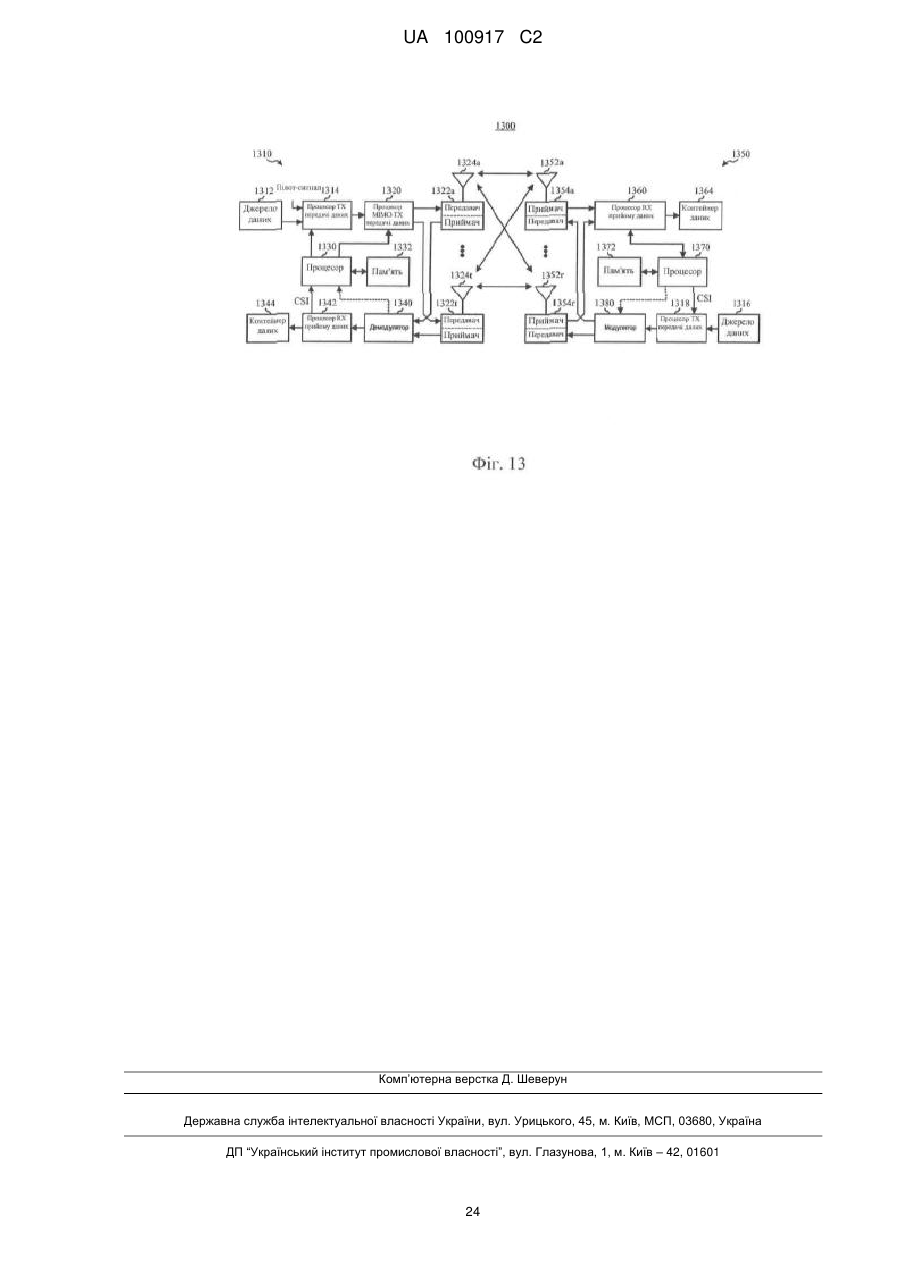

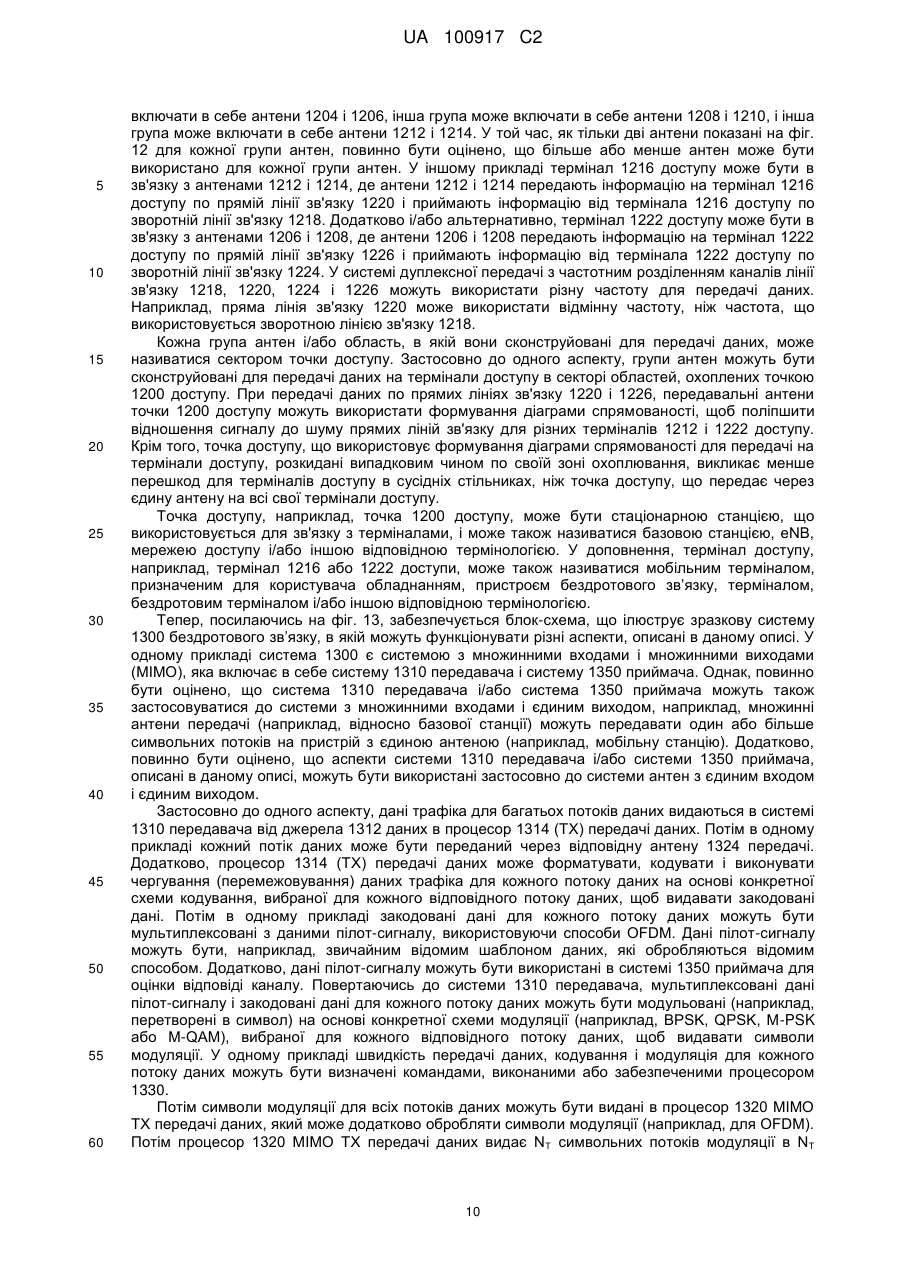

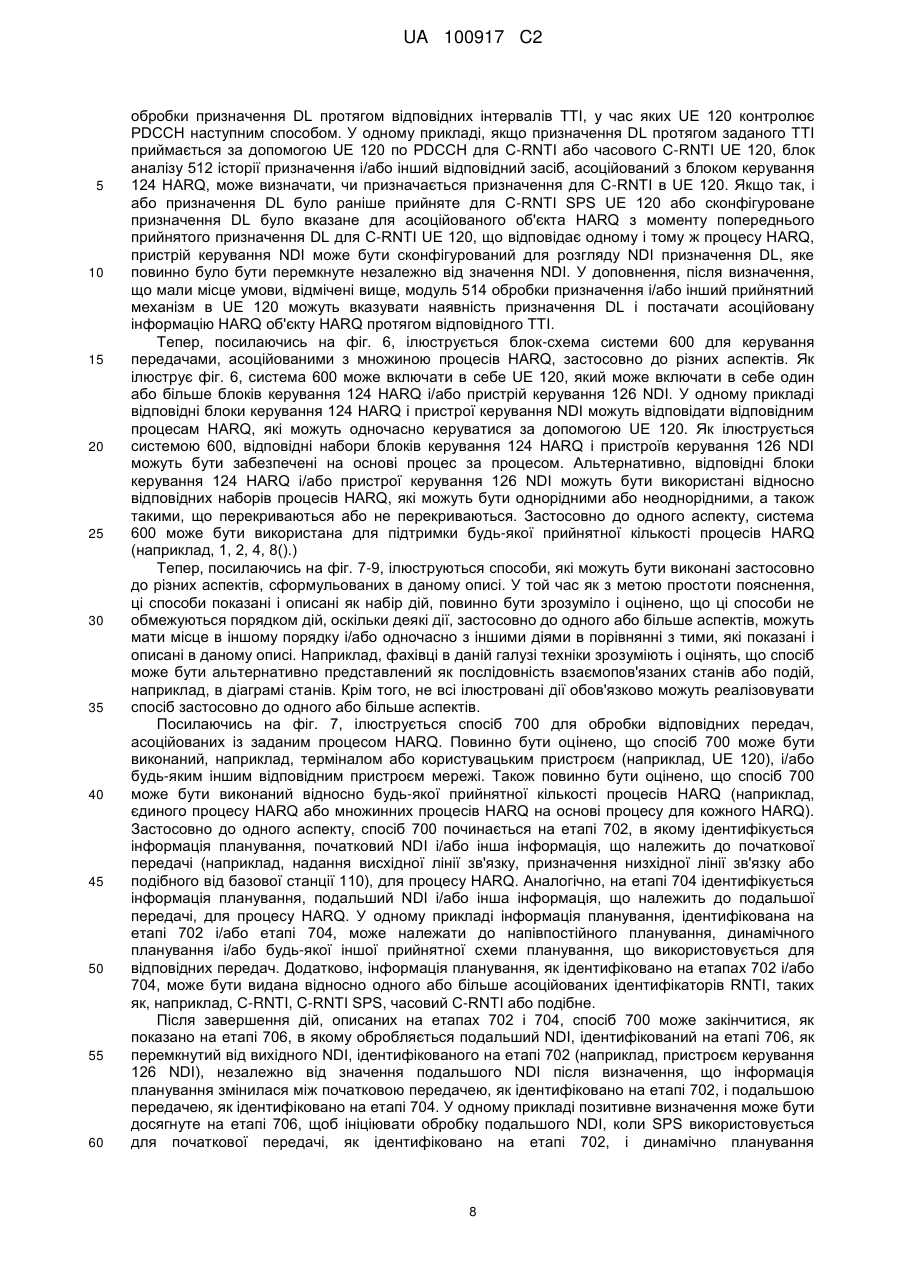

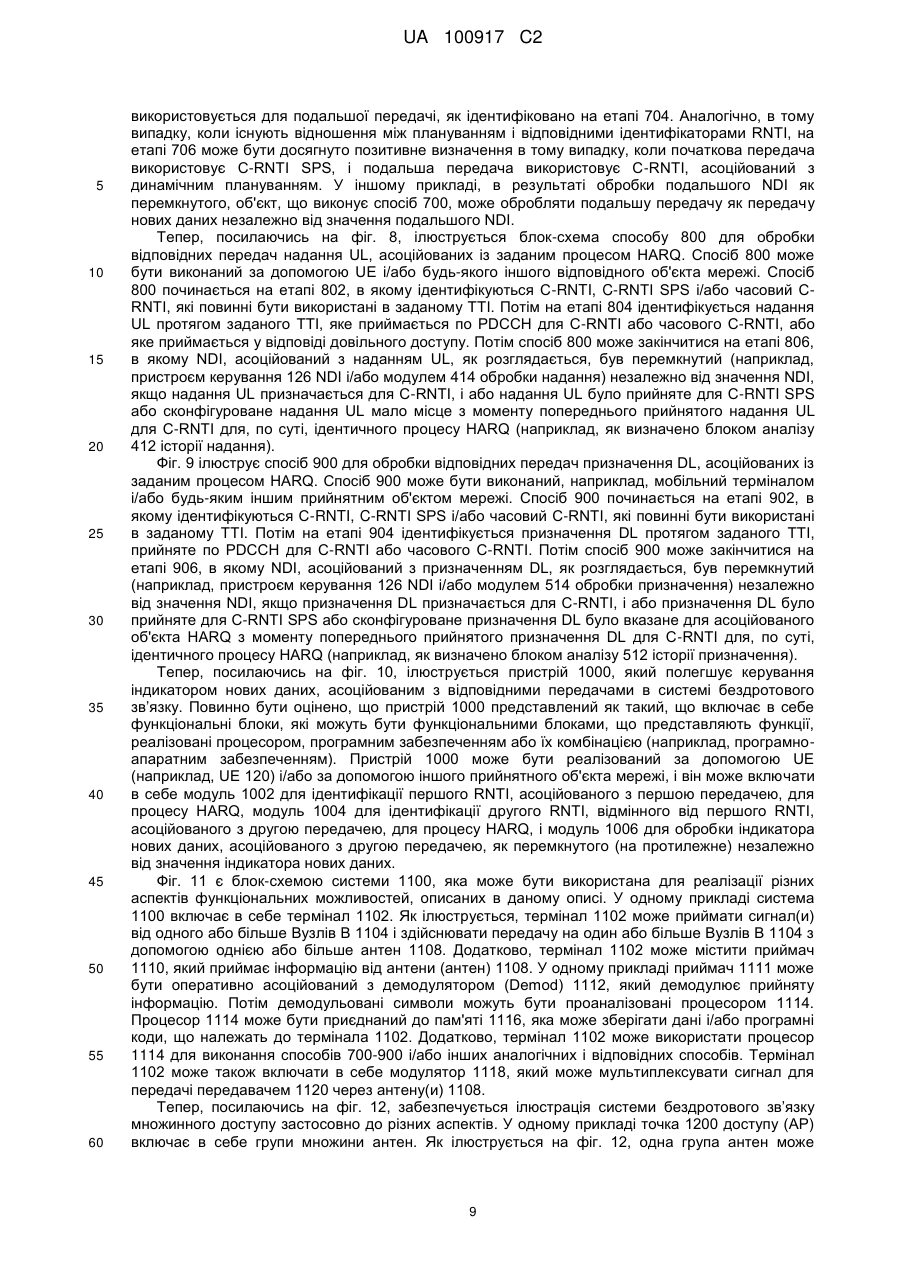

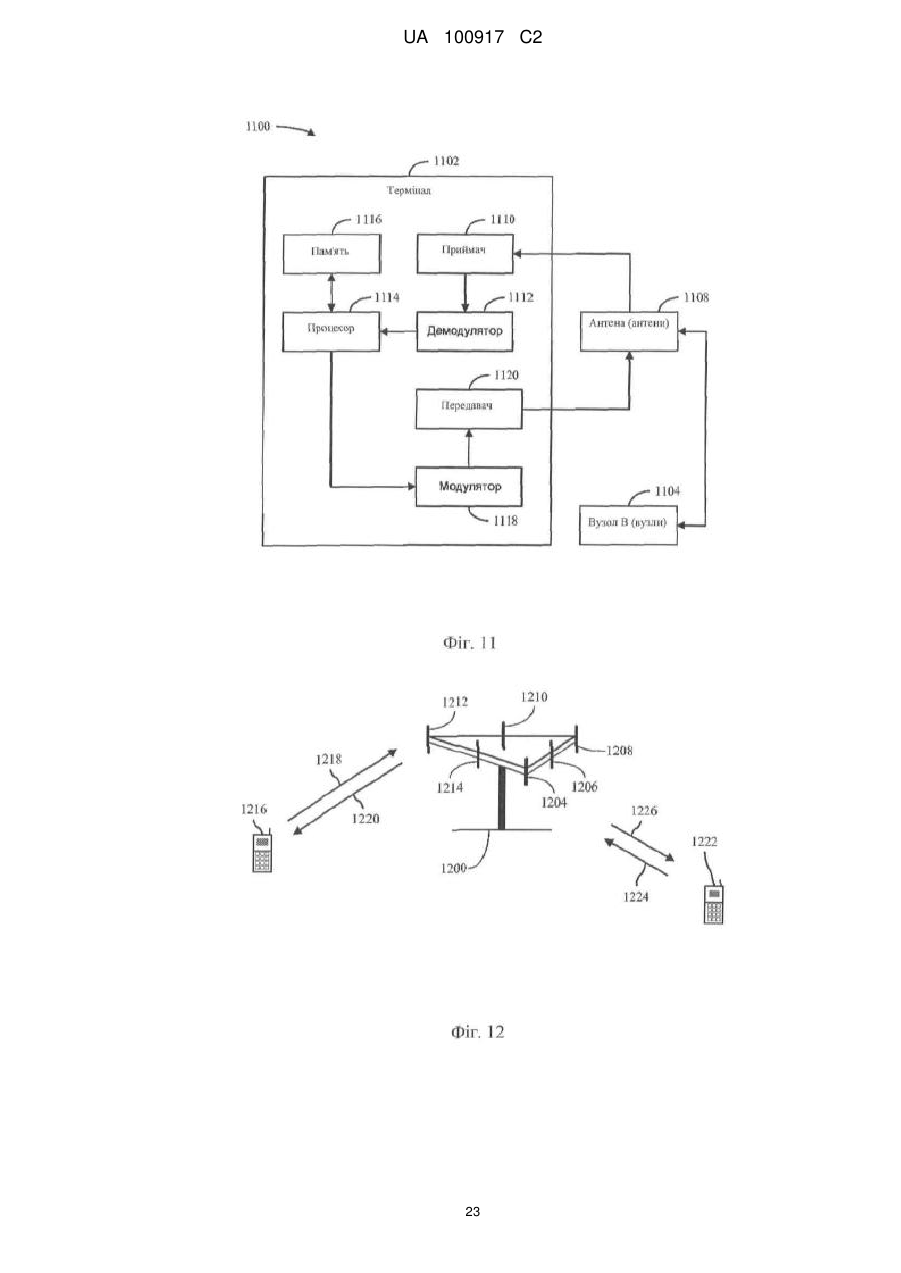

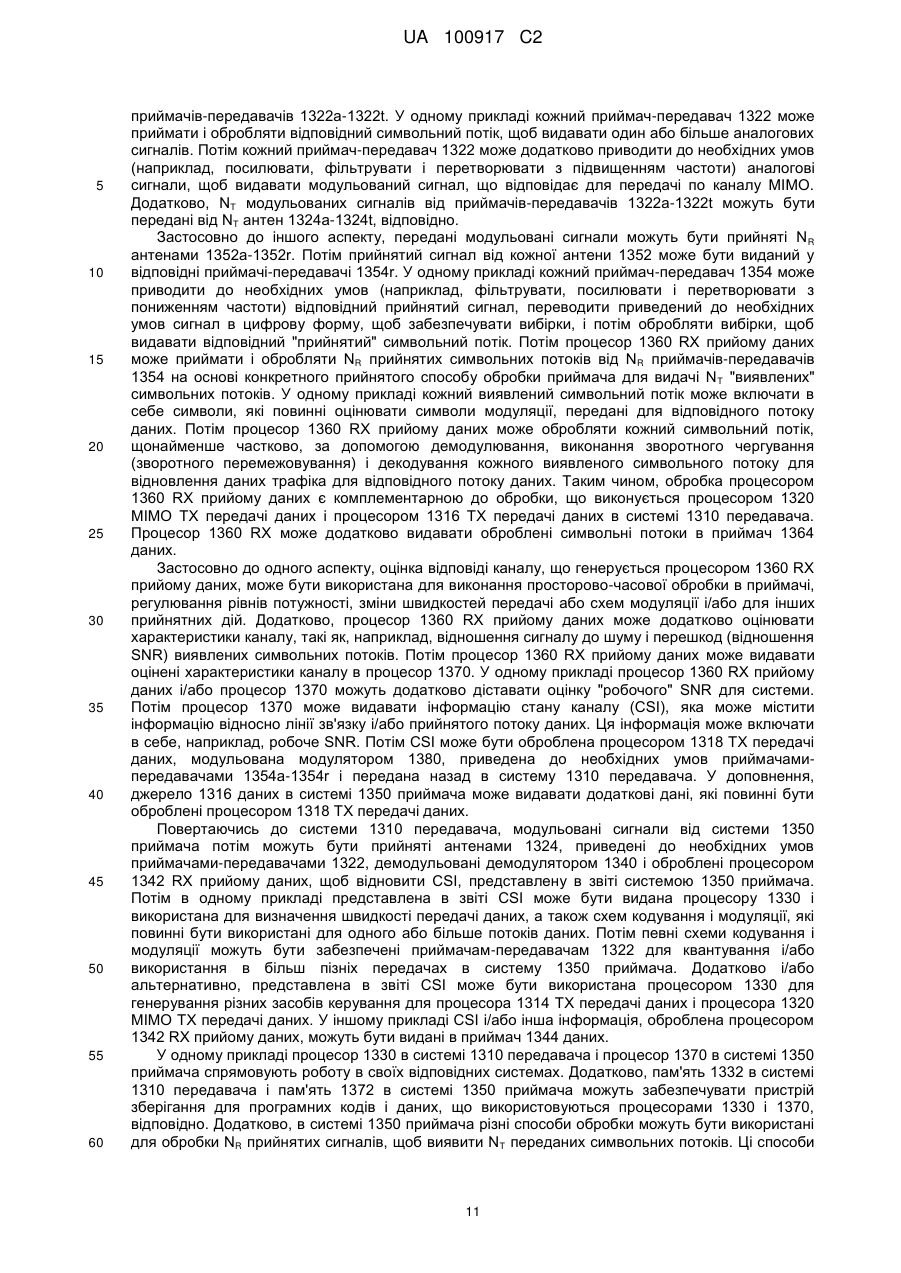

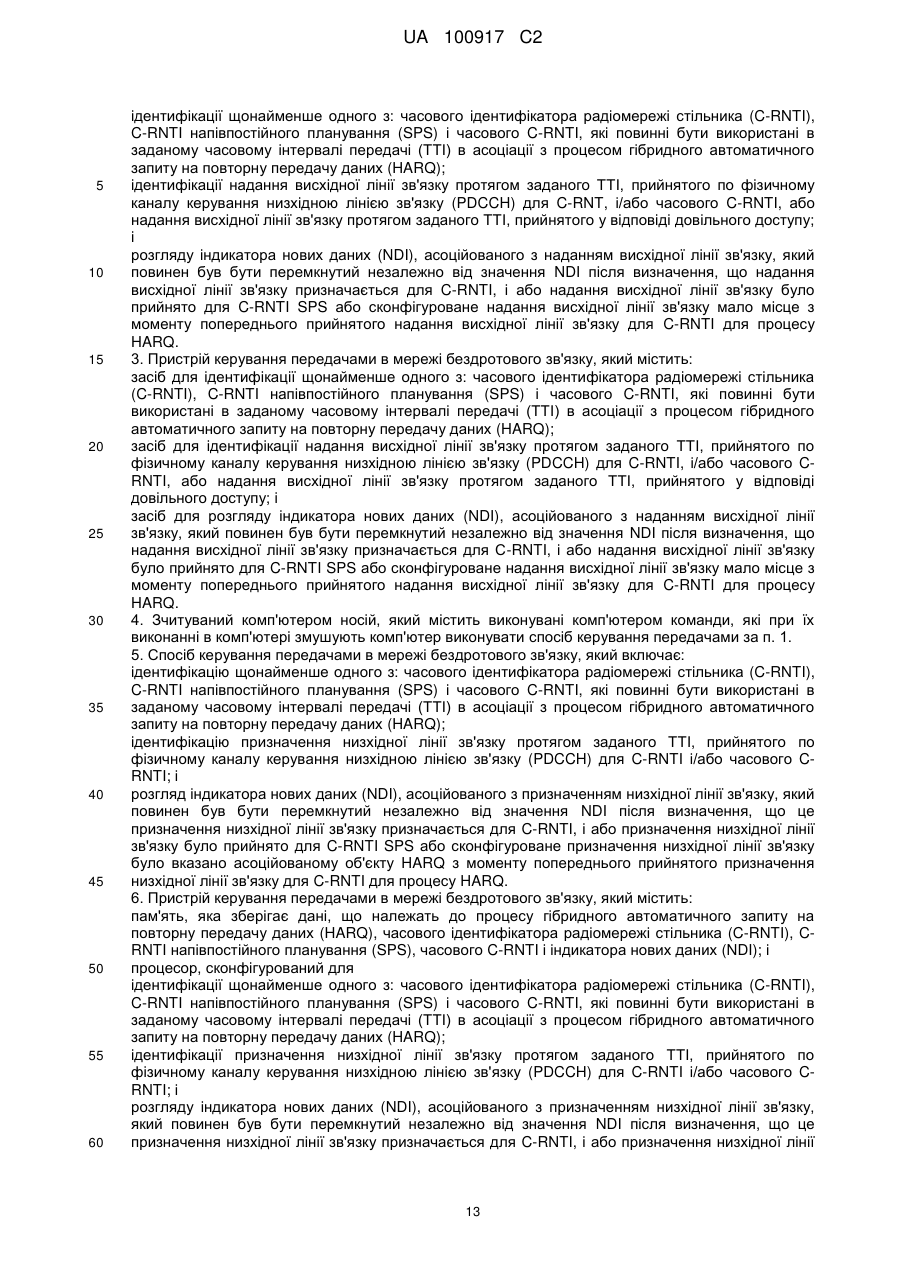

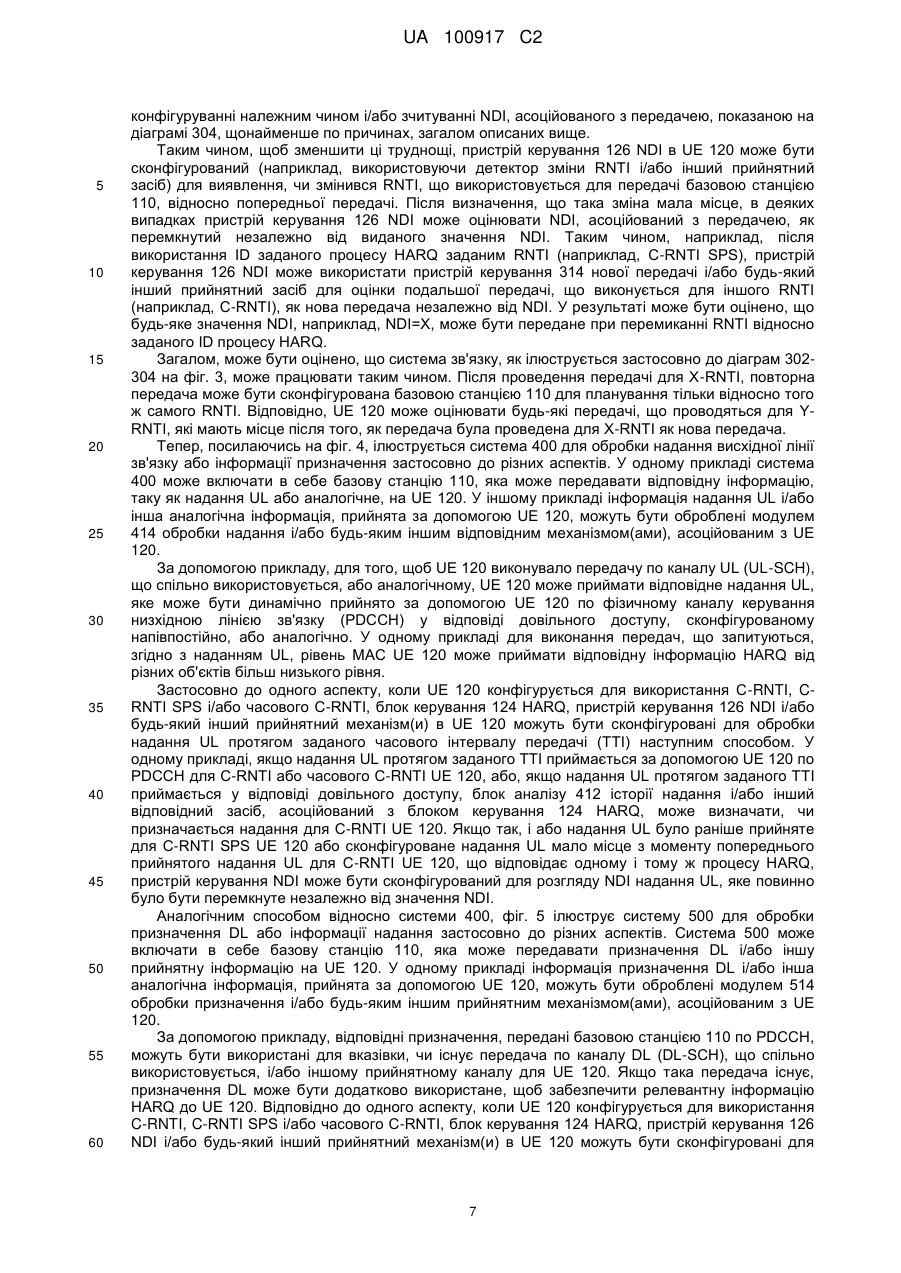

Реферат: У даному описі описуються системи і способи, які полегшують способи для керування відповідних первинних передач і вторинних передач інформації в системі бездротового зв'язку. У даному описі описуються різні механізми для обробки індикатора нових даних (NDI), асоційованого з відповідними передачами, що проводяться для одного або більше процесів гібридного автоматичного запиту на повторну передачу даних (HARQ). Наприклад, для процесу HARQ, що спільно використовується між відмінними схемами планування, може бути розглянутий NDI, асоційований з останньою передачею, як перемкнутий незалежно від значення NDI, після розпізнавання, що використовувана схема планування (наприклад, як указано за допомогою часового ідентифікатора радіомережі (RNTI) або аналогічного) змінилася між послідовними передачами (наприклад, від напівпостійного планування на динамічне планування), таким чином дозволяючи обробку останньої передачі як передачі нових даних. Як додатково описано в даному описі, різні способи описуються в даному описі для обробки NDI у разі передачі надання висхідної лінії зв'язку і призначення низхідної лінії зв'язку. UA 100917 C2 (12) UA 100917 C2 UA 100917 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перехресне посилання Дана заявка запитує пріоритет попередньої заявки №61/095676, поданої 10 вересня 2008 року, названої "NDI HANDLING WITH HARQ PROCESS SHARING FOR SEMI-PERSISTENT AND DYNAMIC SCHEDULING", і яка включена тут по посиланню. Галузь винаходу Даний опис загалом належить до бездротового зв’язку і, більш конкретно, до способів для регулювання відповідних нових передач і повторних передач в системі бездротового зв’язку. Попередній рівень техніки Системи бездротового зв’язку широко застосовуються для забезпечення різних служб зв'язку, наприклад, голосу, відео, пакетних даних, мовлення і служби передачі повідомлень можуть бути забезпечені за допомогою таких систем бездротового зв’язку. Ці системи можуть бути системами множинного доступу, які здатні підтримувати зв'язок для множини терміналів за допомогою спільного використання доступних ресурсів системи. Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA) і системи множинного доступу з ортогональним частотним розділенням каналів (OFDMA). Загалом система бездротового зв’язку множинного доступу може одночасно підтримувати зв'язок для множини бездротових терміналів. У такій системі кожний термінал може зв'язуватися з однією або більше базовими станціями за допомогою передач по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) належить до лінії зв'язку від базових станцій до терміналів, і зворотна лінія зв'язку (або висхідна лінія зв'язку) належить до лінії зв'язку від терміналів до базових станцій. Ця лінія зв'язку може бути встановлена за допомогою системи з єдиним входом і єдиним виходом (SISO), з множинними входами і єдиним виходом (MISO) або з множинними входами і множинними виходами (MIMO). Щоб підвищити точність інформації, що передається в системі бездротового зв’язку, можуть бути використані різні способи для повторної передачі інформації між об'єктами, що зв'язуються, в тому випадку, коли початкова передача інформації є невдалою. Ці способи можуть включати в себе, наприклад, автоматичний запит на повторну передачу даних (ARQ), гібридний ARQ (HARQ) або подібне. Відносно операції HARQ, інформація може бути передана на і/або від різних об'єктів мережі згідно з одним або більше відмінними процесами HARQ. Додатково, заданий процес HARQ може бути спільно використаний серед множинних типів планування, таких як, наприклад, динамічне планування, напівпостійне планування або подібне. Звичайно процес HARQ може бути асоційований з індикатором нових даних (NDI), який може бути використаний приймачем для визначення, чи є дана передача новою передачею або повторною передачею. Однак, в тому випадку, коли відповідні типи планування, спільно використані для заданого процесу HARQ, конфігурують NDI різними способами, визначення, чи є дана передача новою передачею або повторною передачею, може змушувати приймач, асоційований з процесом HARQ, піддаватися істотному навантаженню по обробці, службовим витратам пам'яті і/або іншим витратам у випадках, де відповідні типи планування послідовно використовуються застосовно до процесу HARQ. Відповідно, було б бажано реалізовувати способи для регулювання зв'язку, асоційованого з процесом HARQ, які зменшують щонайменше вищезазначені недоліки. Суть винаходу Наступне представляє спрощену суть різних аспектів заявленого винаходу, щоб забезпечити основне розуміння таких аспектів. Ця суть винаходу не є широким оглядом всіх розглянутих аспектів, і вона не призначається ні для ідентифікації ключових або критичних елементів всіх аспектів, ні для опису об'єму будь-яких або всіх аспектів. Єдина мета полягає в тому, щоб представити деякі поняття розкритих аспектів в спрощеній формі як вступ до більш докладного опису, який буде представлений пізніше. Згідно з аспектом, спосіб описується в даному описі. Спосіб може містити ідентифікацію інформації, що належить до початкової передачі для процесу гібридного автоматичного запиту на повторну передачу даних (HARQ), причому інформація містить інформацію планування і початковий індикатор нових даних (NDI); ідентифікацію інформації, що належить до подальшої передачі для процесу HARQ, причому інформація містить інформацію планування і подальший NDI; і обробку подальшого NDI як перемкнутого від початкового NDI незалежно від значення подальшого NDI після визначення, що інформація планування змінилася між початковою передачею і подальшою передачею для процесу HARQ. Другий аспект, описаний в даному описі, належить до пристрою бездротового зв’язку, який може містити пам'ять, яка зберігає дані, що належать до процесу HARQ, першої передачі і 1 UA 100917 C2 5 10 15 20 25 30 35 40 45 50 55 60 другої передачі для процесу HARQ, і NDI. Пристрій бездротового зв’язку може додатково містити процесор, сконфігурований для ідентифікації формату планування, що використовується для першої передачі і другої передачі для процесу HARQ, і для обробки NDI як перемкнутого між першою передачею і другою передачею незалежно від значення NDI після визначення, що формат планування, який використовується для першої передачі, і формат планування, який використовується для другої передачі, відрізняються. Третій аспект належить до пристрою, який може містити засіб для ідентифікації першого часового ідентифікатора радіомережі (RNTI), асоційованого з першою передачею, для процесу HARQ; засіб для ідентифікації другого RNTI, відмінного від першого RNTI, асоційованого з другою передачею, для процесу HARQ, який має місце після першої передачі; і засіб для обробки NDI, асоційованого з другою передачею як перемкнутого незалежно від значення NDI. Четвертий аспект, описаний в даному описі, належить до комп'ютерного програмного продукту, який може включати в себе комп’ютерозчитуваний носій, який містить код для того, щоб змушувати комп'ютер ідентифікувати перший RNTI, що використовується для першої передачі, асоційованої з процесом HARQ; код для того, щоб змушувати комп'ютер ідентифікувати другий RNTI, відмінний від першого RNTI, що використовується для другої передачі, асоційованої з процесом HARQ, який має місце після першої передачі; і код для того, щоб змушувати комп'ютер обробляти NDI, асоційований з другою передачею як перемкнутого незалежно від значення NDI. П'ятий аспект, описаний в даному описі, належить до способу, що виконується в системі бездротового зв’язку, який може містити ідентифікацію щонайменше одного з: RNTI стільника (C-RNTI), C-RNTI напівпостійного планування (SPS) або часового C-RNTI, які повинні бути використані в заданому часовому інтервалі передачі (TTI) в асоціації з процесом HARQ; ідентифікацію надання висхідної лінії зв'язку протягом заданого TTI, прийнятого по фізичному каналу керування низхідною лінією зв'язку (PDCCH) для C-RNTI, або часовому C-RNTI, або надання висхідної лінії зв'язку протягом заданого TTI, прийнятого у відповіді довільного доступу; і розгляд NDI, асоційованого з наданням висхідної лінії зв'язку, яке повинно було бути перемкнуте незалежно від значення NDI після визначення, що надання висхідної лінії зв'язку призначається для C-RNTI, і або надання висхідної лінії зв'язку було прийняте для C-RNTI SPS або сконфігуроване надання висхідної лінії зв'язку мало місце з моменту попереднього прийнятого надання висхідної лінії зв'язку для C-RNTI для процесу HARQ. Шостий аспект, описаний в даному описі, належить до іншого способу, що застосовується в системі бездротового зв’язку, який може містити ідентифікацію щонайменше одного з: C-RNTI, C-RNTI SPS або часового C-RNTI, які повинні бути використані в заданому TTI в асоціації з процесом HARQ; ідентифікацію призначення низхідної лінії зв'язку протягом заданого TTI, прийнятого по PDCCH для C-RNTI або часового C-RNTI; і розгляд NDI, асоційованого з призначенням низхідної лінії зв'язку, яке повинне було бути перемкнуте незалежно від значення NDI після визначення, що призначення низхідної лінії зв'язку призначається для C-RNTI, і або призначення низхідної лінії зв'язку було прийняте для C-RNTI SPS або сконфігуроване призначення низхідної лінії зв'язку було вказане для асоційованого об'єкта HARQ з моменту попереднього прийнятого призначення низхідної лінії зв'язку для C-RNTI для процесу HARQ. Для виконання попередніх і пов'язаних задач один або більше аспектів заявленої суті винаходу містять ознаки, повністю описані нижче і конкретно вказані в формулі винаходу. Нижченаведений опис і прикладені креслення детально формулюють конкретні ілюстративні аспекти заявленої суті винаходу. Однак, ці аспекти вказують деякі з різних шляхів, якими можуть бути використані принципи заявленої суті винаходу. Додатково, розкриті аспекти призначаються, щоб включати в себе всі такі аспекти і їх еквіваленти. Короткий опис креслень Фіг. 1 є блок-схемою системи для регулювання відповідних передач і/або повторних передач, асоційованих з процесом HARQ, застосовно до різних аспектів. Фіг. 2 є блок-схемою системи для конфігурування індикатора нових даних, асоційованого з даною передачею, застосовно до різних аспектів. Фіг. 3 ілюструє зразковий спосіб для обробки відповідних передач, прийнятих від мережі бездротового зв’язку, застосовно до різних аспектів. Фіг. 4 є блок-схемою системи для обробки інформації надання висхідної лінії зв'язку застосовно до різних аспектів. Фіг. 5 є блок-схемою системи для обробки інформації призначення низхідної лінії зв'язку застосовно до різних аспектів. Фіг. 6 є блок-схемою системи для регулювання передач, асоційованих з множиною процесів HARQ, застосовно до різних аспектів. 2 UA 100917 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 7-9 є блок-схемами відповідних способів для обробки передач, асоційованих з даним процесом HARQ. Фіг. 10 є блок-схемою пристрою для регулювання індикатора нових даних, асоційованого з відповідними передачами, в системі бездротового зв’язку. Фіг. 11 є блок-схемою пристрою бездротового зв’язку, який може бути використаний для реалізації різних аспектів, описаних в даному описі. Фіг. 12 ілюструє систему бездротового зв’язку множинного доступу застосовно до різних аспектів, сформульованих в даному описі. Фіг. 13 є блок-схемою, що ілюструє зразкову систему бездротового зв’язку, в якій можуть функціонувати різні аспекти, описані в даному описі. ДОКЛАДНИЙ ОПИС Різні аспекти заявленої суті винаходу нижче описуються з посиланнями на креслення, в яких аналогічні номери позицій використовуються для посилання на аналогічні елементи всюди. У наступному описі з метою пояснення формулюються численні конкретні подробиці, щоб забезпечити повне розуміння одного або більше аспектів. Однак, може бути очевидно, що такий аспект(и) може бути застосований на практиці без цих конкретних подробиць. У інших випадках відомі структури і пристрої показані в формі блок-схеми, щоб полегшити опис одного або більше аспектів. Використовувані в даній заявці терміни "компонент", "модуль", "система" і т. п. призначаються, щоб належати до зв'язаного з комп'ютером об'єкта або апаратного забезпечення, програмно-апаратного забезпечення, комбінації апаратного забезпечення і програмного забезпечення, програмного забезпечення або програмного забезпечення при виконанні. Наприклад, компонент може бути, але не обмежуватися, процесом, що виконується на процесорі, процесором, об'єктом, виконуваною програмою, потоком виконання, програмою і/або комп'ютером. За допомогою ілюстрації, як додаток, що виконується на обчислювальному пристрої, так і обчислювальний пристрій, можуть бути компонентами. Один або більше компонентів можуть знаходитися в межах процесу і/або потоку виконання, і компонент може бути розміщений на одному комп'ютері і/або розподілений між двома або більше комп'ютерами. У доповнення, ці компоненти можуть виконуватися з різних комп’ютерозчитуваних носіїв, що мають різні структури даних, збережені на них. Компоненти можуть зв'язуватися за допомогою локальних і/або віддалених процесів, таких як відповідно до сигналу, що має один або більше пакетів даних (наприклад, дані від одного компонента, взаємодіють з іншим компонентом в локальній системі, розподіленій системі, і/або через мережу, таку як Інтернет, з іншими системами за допомогою сигналу). Крім того, різні аспекти описуються в даному описі застосовно до бездротового термінала і/або базової станції. Бездротовий термінал може належати до пристрою, що забезпечує зв’язність голосу і/або даних з користувачем. Бездротовий термінал може бути приєднаний до обчислювального пристрою, такого як ноутбук або настільний комп'ютер, або він може бути автономним пристроєм, таким як персональний цифровий асистент (PDA). Бездротовий термінал можна також називатися системою, пристроєм, абонентським блоком, станцією абонента, мобільною станцією, пристроєм мобільного зв'язку, мобільним пристроєм, віддаленою станцією, віддаленим терміналом, терміналом доступу, користувацьким терміналом, пристроєм зв'язку, користувацьким агентом, користувацьким пристроєм або користувацьким обладнанням (UE). Бездротовий термінал може бути стільниковим телефоном, супутниковим телефоном, радіотелефоном, телефоном згідно з протоколом ініціації сеансу зв'язку (SIP), станцією місцевого радіозв'язку (WLL), персональним цифровим асистентом (PDA), переносним пристроєм, що має можливість бездротового приєднання, або іншим пристроєм обробки, приєднаним до бездротового модему. Базова станція (наприклад, точка доступу або Вузол В) може належати до пристрою в мережі доступу, який зв'язується по повітряному інтерфейсу через один або більше секторів з бездротовими терміналами. Базова станція може діяти як маршрутизатор між бездротовим терміналом і іншою частиною мережі доступу, яка може включати в себе мережу інтернет-протоколу (IP), за допомогою перетворення прийнятих кадрів повітряного інтерфейсу в IP пакети. Базова станція також координує керування атрибутами для повітряного інтерфейсу. Крім того, різні функції, описані в даному описі, можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні, програмно-апаратному забезпеченні або будь-якій їх комбінації. Якщо реалізовуються в програмному забезпеченні, функції можуть бути збережені або передані як одна або більше команд або код на комп’ютерозчитуваний носій. Комп’ютерозчитувані носії включають в себе як комп'ютерні запам'ятовуючі носії, так і комунікаційні носії, що включають в себе будь-який носій, який полегшує передачу комп'ютерної 3 UA 100917 C2 5 10 15 20 25 30 35 40 45 50 55 60 програми від одного місця до іншого. Запам'ятовуючий носій може бути будь-яким доступним носієм, який може бути доступний за допомогою комп'ютера. За допомогою прикладу, а не обмеження, такі комп’ютерозчитувані носії можуть містити RAM, ROM, EEPROM, CD-ROM або інший запам'ятовуючий пристрій на оптичних дисках, запам'ятовуючий пристрій на магнітних дисках або інші магнітні запам'ятовуючі пристрої, або будь-який інший носій, який може бути використаний, щоб переносити або зберігати бажаний програмний код в формі команд або структур даних, і який може бути доступним за допомогою комп'ютера. Крім того, будь-яке з'єднання може називатися комп'ютерозчитуваним носієм. Наприклад, якщо програмне забезпечення передається від веб-сайту, сервера або іншого віддаленого джерела, використовуючи коаксіальний кабель, волоконно-оптичний кабель, виту пару, абонентську цифрову лінію (DSL) або бездротові технології, такі як інфрачервоне випромінювання, радіо- і мікрохвилі, то цей коаксіальний кабель, волоконно-оптичний кабель, вита пара, DSL або бездротові технології, такі як інфрачервоне випромінювання, радіо- і мікрохвилі включаються у визначення носія. Диск (disk) і диск (disc), як використовуються в даному описі, включають в себе компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), дискету і диск blu-ray (BD), де диски (disks) звичайно відтворюють дані магнітним способом, в той час як диски (discs) відтворюють дані оптичним чином за допомогою лазерів. Комбінації вищезазначеного повинні бути також включені в поняття комп’ютерозчитуваних носіїв. Різні способи, описані в даному описі, можуть бути використані для різних систем бездротового зв’язку, таких як системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи множинного доступу з ортогональним частотним розділенням каналів (OFDMA), системи FDMA з єдиною несучою (SCFDMA) і інші такі системи. Терміни "мережі" і "системи" часто використовуються взаємозамінно. Система CDMA може реалізовувати радіотехнологію, таку як універсальна система наземного радіодоступу (UTRA), CDMA2000 і т. д. UTRA включає в себе широкосмуговий CDMA (W-CDMA) і інші варіанти CDMA. Додатково, CDMA2000 охоплює стандарти IS-2000, IS-95 і IS-856. Система TDMA може реалізовувати радіотехнологію, таку як глобальна система мобільного зв'язку (GSM). Система OFDMA може реалізовувати радіотехнологію, таку як вдосконалена UTRA (E-UTRA), передача в широкосмуговому діапазоні для мобільних пристроїв (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, флеш-OFDMА і т. д. UTRA і E-UTRA є частиною універсальної системи мобільного зв'язку (UMTS). Проект довгострокового розвитку (LTE) є випуском, який використовує E-UTRA, що використовує OFDMA по низхідній лінії зв'язку і SC-FDMA по висхідній лінії зв'язку. UTRA, E-UTRA, UMTS, LTE і GSM описуються в документах від організації "Проект партнерства третього покоління" (3GPP). Додатково, CDMA2000 і UMB описуються в документах від організації "Проект партнерства третього покоління 2" (3GPP2). Різні аспекти представлені нижче відносно систем, які можуть включати в себе ряд пристроїв, компонентів, модулів і т. п. Повинно бути зрозуміло і оцінено, що різні системи можуть включати в себе додаткові пристрої, компоненти, модулі, і т. д. і/або можуть не включати в себе всі пристрої, компоненти, модулі і т. д., розглянуті застосовно до креслень. Може бути також використана комбінація цих підходів. Тепер, посилаючись на креслення, фіг. 1 ілюструє систему 100 для регулювання відповідних передач і/або повторних передач, асоційованих з процесом HARQ, застосовно до різних аспектів, описаних в даному описі. Як ілюструє фіг. 1, система 100 може включати в себе базову станцію 110 (що також в даному описі називається Вузлом В, вдосконаленим Вузлом В (eNB), точкою доступу (AP) і т. д.), яка може зв'язуватися з одним або більше блоками користувацького обладнання (обладнань UE, що також в даному описі називаються терміналами 120 доступу (терміналами AT), мобільними терміналами і т. д.). У одному прикладі базова станція 110 може залучатися до одного або більше зв'язку низхідної лінії зв'язку (DL також називається прямою лінією зв'язку (FL)) з UE 120, і UE 120 може залучатися до одного або більше зв'язку висхідної лінії зв'язку (UL також називається зворотною лінією зв'язку (RL)) з базовою станцією 110. У іншому прикладі базова станція 110 може бути асоційована з мережею бездротового зв’язку, такою як мережа наземного радіодоступу вдосконаленої UMTS (універсальної системи мобільного зв'язку) (E-UTRAN), або її частиною (наприклад, стільником, сектором і т. д.). Додатково, базова станція 110 може працювати в зв'язку з одним або більше іншими об'єктами мережі, такими як блок керування системи (не показаний) або подібне, для координування передачі даних між базовою станцією 110 і UE 120. Застосовно до одного аспекту, відповідні передачі DL в системі 100 можуть бути проведені від базової станції 110 за допомогою передавача 116 в UE 120 за допомогою приймача 122. У той час як не ілюстровано в системі 100, повинно бути оцінено, що відповідні передачі UL 4 UA 100917 C2 5 10 15 20 25 30 35 40 45 50 55 60 можуть також мати місце від передавача в UE 120 до приймача в базовій станції 110. Додатково, в той час як різні аспекти, забезпечені в даному описі, описуються відносно передачі DL від базової станції 110 на UE 120, повинно бути оцінено, що аналогічні способи можуть бути використані для передач UL і/або будь-яких інших відповідних передач в системі 100. У одному прикладі базова станція 110 і/або UE 120 можуть додатково включати в себе процесор 132 і/або пам'ять 134, яка може бути використана для реалізації деяких або всіх функціональних можливостей, описаних в даному описі. У одному прикладі, щоб підвищити повну продуктивність системи і надійність інформації, що передається в системі 100, базова станція 110 і/або UE 120 можуть використати відповідні способи для повторної передачі інформації в тому випадку, коли така інформація не приймається успішно в призначеному пристрої прийому. Наприклад, може бути використана передача автоматичного запиту на повторну передачу даних (ARQ), при якій пристрій, що приймає інформацію (наприклад, UE 120), може запитувати повторну передачу різних частин інформації в тому випадку, коли початкова передача є невдалою. Додатково або альтернативно, може бути використаний гібридний ARQ (HARQ), в якому запити повторної передачі, як описано вище, можуть бути використані в комбінації з одним або більше іншими способами для корекції помилок і/або іншими способами для підвищення надійності передач, що проводяться в системі 100. У одному прикладі передачі, що проводяться в системі 100 застосовно до HARQ, можуть бути виконані в контексті одного або більше процесів HARQ, які можуть контролюватися за допомогою блоку керування 124 HARQ в UE 120 і/або за допомогою подібних механізмів в базовій станції 110 і/або будь-якому іншому прийнятному пристрої(ях) в системі 100. Застосовно до одного аспекту, індикатор нових даних (NDI) може бути використаний для відповідних процесів HARQ, щоб дозволити UE 120 і/або іншому прийнятному приймачу відрізняти оригінальні (первинні) передачі даних від повторної передачі. Наприклад, після прийому передачі, що відповідає процесу HARQ, пристрій керування 126 NDI в UE 120 може ідентифікувати NDI, забезпечений в межах передачі, і визначати, чи відповідає передача новим даним або повторно переданим даним, основаним на NDI. Застосовно до іншого аспекту, відповідні передачі між базовою станцією 110 і UE 120 можуть бути основані на різних формах планування ресурсів, що виконується базовою станцією 110 відносно UE 120. Наприклад, може бути використане напівпостійне планування (SPS), в якому передачі між базовою станцією 110 і UE 120 можуть мати місце відносно заздалегідь заданого набору ресурсів, не вимагаючи розподілу ресурсів для кожної передачі. Додатково або альтернативно, може бути використане динамічне планування, в якому ресурси, що використовуються для зв'язку між базовою станцією 110 і UE 120, динамічно конфігуруються на основі для кожної передачі. У одному прикладі заданий процес HARQ може бути сконфігурований для спільного використання між множинними типами планування. Таким чином, наприклад, заданий процес HARQ може бути спільно використаний для динамічного і напівпостійного планування. У одному прикладі, для того, щоб UE 120 визначило, чи має місце повторна передача або нова передача для заданого процесу HARQ, NDI, що вказує нові дані або повторну передачу, може бути виданий блоку керування 124 HARQ і/або пристрою керування 126 NDI в UE 120 для UL і/або DL. У іншому прикладі, в залежності від типу планування, що використовується базовою станцією 110, відповідний NDI може бути сконфігурований по-різному. Це показано в додаткових подробицях на діаграмі 200 на фіг. 2. Більш конкретно, як ілюструє діаграма 200, планувальник 112 передачі може визначати тип планування, який повинен бути використаний в блоці 212 прийняття рішень. Потім модуль 114 конфігурації NDI може використати визначення, зроблене в блоці 212 прийняття рішень, для конфігурування NDI, як показано в блоках 222-224 прийняття рішень. За допомогою прикладу, якщо в блоці 212 прийняття рішень визначається, що використовується динамічне планування, блок 222 прийняття рішень в модулі 114 конфігурації NDI може полегшувати перемикання біта NDI після передачі нових даних. Таким чином, якщо нові дані повинні бути передані, асоційований біт NDI може бути перемкнутий (на протилежне значення) в блоці 232 відносно останньої індикації NDI. Інакше, асоційований біт NDI може залишатися незмінним від попередньої індикації, як показаний блоком 234. Наприклад, якщо біт NDI спочатку дорівнює 0, повторні передачі можуть бути вказані доти, доки біт NDI залишається таким, що дорівнює 0. Альтернативно, нова передача може бути вказана за допомогою перемикання біта NDI на 1, після якого можуть бути вказані повторні передачі нової передачі, доки біт NDI знову не перемкнеться на 0. За допомогою альтернативних приклади, якщо в блоці 212 визначено, що використовується SPS, асоційований NDI може бути встановлений відповідно до блоку 224 прийняття рішень таким чином, щоб повторна передача 5 UA 100917 C2 5 10 15 20 25 30 35 40 45 50 55 60 вказувалася з NDI=1 (наприклад, як показано в блоці 238) і нова передача вказувалася з NDI=0 (наприклад, як показано в блоці 236). Знову посилаючись на систему 100, повинно бути оцінено, що для процесу HARQ, що спільно використовується для напівпостійного і динамічного планування, відмінні способи керування NDI, які використовуються для відповідних механізмів планування, можуть привести до підвищеної складності в UE 120. За допомогою прикладу базова станція 110 може проводити першу передачу у час t0, використовуючи SPS з NDI=0. Потім, у час t1 базова станція 110 може запланувати повторну передачу SPS початкової передачі і встановити NDI=1 для вказівки повторної передачі. Потім у час t2 базова станція 110 може бути сконфігурована для передачі динамічної нової передачі відносно одного і того ж процесу HARQ. Однак, оскільки динамічне планування використовує NDI відмінним способом, ніж SPS, може бути оцінено, що базова станція 110 може зіткнутися з труднощами при установці NDI для різних передач, таких як передача у час t2, відповідно, і/або UE 120 при обробці NDI. Наприклад, модуль 114 конфігурації NDI в базовій станції 110 може працювати у час t2 за допомогою перемикання NDI відносно цієї передачі у час t1 (наприклад, встановлюючи NDI на 0). Однак, якщо UE 120 успішно не прийняло передачу у час t1, UE 120 в деяких випадках може спробувати об'єднати передачу SPS у час t1 з динамічною передачею у час t2, що є небажаним по різних причинах, як відомо в даній галузі техніки. Альтернативно, UE 120 може бути сконфігуроване для порівняння NDI, асоційованого з динамічною передачею, з NDI попередньої динамічної передачі. Однак, повинно бути оцінено, що це може привести до додаткової пам'яті, обробки і/або інших вимог службових витрат відносно UE 120, коли одна або більше передач SPS мали місце між динамічними передачами. Внаслідок щонайменше вищезазначеного, блок керування 124 HARQ і/або пристрій керування 126 NDI в UE 120 можуть контролювати зміни в плануванні, що використовується базовою станцією 110. Може бути оцінено, що після зміни використовуваного механізму планування з SPS на динамічне планування або навпаки, базова станція 110 забезпечить нову передачу як першу передачу після зміни планування. Таким чином, застосовно до одного аспекту, після того як заданий ідентифікатор процесу HARQ (ID) використовується із заданою схемою планування, пристрій керування 126 NDI може обробляти NDI, асоційований з подальшою передачею, що виконується для відмінної схеми планування заздалегідь заданим способом (наприклад, за допомогою оцінки асоційованої передачі як нової передача в порівнянні з повторною передачею) незалежно від значення NDI, забезпеченого подальшою передачею. Посилаючись на фіг. 3, забезпечуються відповідні діаграми 302-304, які ілюструють різні аспекти вищезазначеної описаної конфігурації NDI і обробку в додаткових подробицях. Застосовно до одного аспекту, відповідні часові ідентифікатори радіомережі стільника (ідентифікатори C-RNTI) можуть бути використані в асоціації із заданим процесом HARQ, і вони можуть відповідати відповідним схемам планування, що використовуються для відповідних передач. Таким чином, наприклад, C-RNTI SPS може бути використаний в асоціації з передачами SPS, і відмінний C-RNTI може бути використаний в асоціації з динамічними передачами. Однак, повинно бути оцінено, що будь-який інший прийнятний ідентифікатор CRNTI (ідентифікатори C-RNTI) може бути використаний для зв'язку, як ілюстровано за допомогою фіг. 3. Як загалом описано вище і як ілюстровано застосовно до діаграми 302, планувальник 112 передачі і/або будь-які інші прийнятні компоненти базової станції 110 можуть бути використані, щоб запланувати нову передачу SPS на UE 120 у час t0. Така передача може бути проведена відносно C-RNTI SPS для асоційованого процесу HARQ, і може означати початковий NDI, що дорівнює 0 (наприклад, як конфігурується модулем 114 конфігурації NDI), щоб указати, що передача є новою передачею (наприклад, як показано системою 200). Після прийому передачі у час t0, блок керування 112 HARQ в UE 120 може ідентифікувати, що C-RNTI SPS був використаний базовою станцією 110, на основі чого пристрій керування 126 NDI може рахувати значення NDI, асоційоване з передачею, для визначення, що передача містить нові дані. Як додатково загалом описано вище і ілюстровано застосовно до діаграми 304, потім базова станція 110 може проводити повторну передачу відносно C-RNTI SPS у час t1 з NDI=1. Відповідно до одного аспекту, базова станція 110 може використати як SPS, так і динамічне планування для заданого процесу HARQ. Відповідно, як ілюструється на діаграмі 304, базова станція 110 може забезпечувати динамічну нову передачу до UE 120, використовуючи C-RNTI у час t2 після проведення передач, показаних на діаграмі 304. Однак, оскільки конфігурація NDI для динамічного планування може бути основана на перемиканні (наприклад, як ілюструється системою 200), базова станція 110 і/або UE 120 можуть зіткнутися з трудністю при 6 UA 100917 C2 5 10 15 20 25 30 35 40 45 50 55 60 конфігуруванні належним чином і/або зчитуванні NDI, асоційованого з передачею, показаною на діаграмі 304, щонайменше по причинах, загалом описаних вище. Таким чином, щоб зменшити ці труднощі, пристрій керування 126 NDI в UE 120 може бути сконфігурований (наприклад, використовуючи детектор зміни RNTI і/або інший прийнятний засіб) для виявлення, чи змінився RNTI, що використовується для передачі базовою станцією 110, відносно попередньої передачі. Після визначення, що така зміна мала місце, в деяких випадках пристрій керування 126 NDI може оцінювати NDI, асоційований з передачею, як перемкнутий незалежно від виданого значення NDI. Таким чином, наприклад, після використання ID заданого процесу HARQ заданим RNTI (наприклад, C-RNTI SPS), пристрій керування 126 NDI може використати пристрій керування 314 нової передачі і/або будь-який інший прийнятний засіб для оцінки подальшої передачі, що виконується для іншого RNTI (наприклад, C-RNTI), як нова передача незалежно від NDI. У результаті може бути оцінено, що будь-яке значення NDI, наприклад, NDI=Х, може бути передане при перемиканні RNTI відносно заданого ID процесу HARQ. Загалом, може бути оцінено, що система зв'язку, як ілюструється застосовно до діаграм 302304 на фіг. 3, може працювати таким чином. Після проведення передачі для X-RNTI, повторна передача може бути сконфігурована базовою станцією 110 для планування тільки відносно того ж самого RNTI. Відповідно, UE 120 може оцінювати будь-які передачі, що проводяться для YRNTI, які мають місце після того, як передача була проведена для X-RNTI як нова передача. Тепер, посилаючись на фіг. 4, ілюструється система 400 для обробки надання висхідної лінії зв'язку або інформації призначення застосовно до різних аспектів. У одному прикладі система 400 може включати в себе базову станцію 110, яка може передавати відповідну інформацію, таку як надання UL або аналогічне, на UE 120. У іншому прикладі інформація надання UL і/або інша аналогічна інформація, прийнята за допомогою UE 120, можуть бути оброблені модулем 414 обробки надання і/або будь-яким іншим відповідним механізмом(ами), асоційованим з UE 120. За допомогою прикладу, для того, щоб UE 120 виконувало передачу по каналу UL (UL-SCH), що спільно використовується, або аналогічному, UE 120 може приймати відповідне надання UL, яке може бути динамічно прийнято за допомогою UE 120 по фізичному каналу керування низхідною лінією зв'язку (PDCCH) у відповіді довільного доступу, сконфігурованому напівпостійно, або аналогічно. У одному прикладі для виконання передач, що запитуються, згідно з наданням UL, рівень MAC UE 120 може приймати відповідну інформацію HARQ від різних об'єктів більш низького рівня. Застосовно до одного аспекту, коли UE 120 конфігурується для використання C-RNTI, CRNTI SPS і/або часового C-RNTI, блок керування 124 HARQ, пристрій керування 126 NDI і/або будь-який інший прийнятний механізм(и) в UE 120 можуть бути сконфігуровані для обробки надання UL протягом заданого часового інтервалу передачі (TTI) наступним способом. У одному прикладі, якщо надання UL протягом заданого TTI приймається за допомогою UE 120 по PDCCH для C-RNTI або часового C-RNTI UE 120, або, якщо надання UL протягом заданого TTI приймається у відповіді довільного доступу, блок аналізу 412 історії надання і/або інший відповідний засіб, асоційований з блоком керування 124 HARQ, може визначати, чи призначається надання для C-RNTI UE 120. Якщо так, і або надання UL було раніше прийняте для C-RNTI SPS UE 120 або сконфігуроване надання UL мало місце з моменту попереднього прийнятого надання UL для C-RNTI UE 120, що відповідає одному і тому ж процесу HARQ, пристрій керування NDI може бути сконфігурований для розгляду NDI надання UL, яке повинно було бути перемкнуте незалежно від значення NDI. Аналогічним способом відносно системи 400, фіг. 5 ілюструє систему 500 для обробки призначення DL або інформації надання застосовно до різних аспектів. Система 500 може включати в себе базову станцію 110, яка може передавати призначення DL і/або іншу прийнятну інформацію на UE 120. У одному прикладі інформація призначення DL і/або інша аналогічна інформація, прийнята за допомогою UE 120, можуть бути оброблені модулем 514 обробки призначення і/або будь-яким іншим прийнятним механізмом(ами), асоційованим з UE 120. За допомогою прикладу, відповідні призначення, передані базовою станцією 110 по PDCCH, можуть бути використані для вказівки, чи існує передача по каналу DL (DL-SCH), що спільно використовується, і/або іншому прийнятному каналу для UE 120. Якщо така передача існує, призначення DL може бути додатково використане, щоб забезпечити релевантну інформацію HARQ до UE 120. Відповідно до одного аспекту, коли UE 120 конфігурується для використання C-RNTI, C-RNTI SPS і/або часового C-RNTI, блок керування 124 HARQ, пристрій керування 126 NDI і/або будь-який інший прийнятний механізм(и) в UE 120 можуть бути сконфігуровані для 7 UA 100917 C2 5 10 15 20 25 30 35 40 45 50 55 60 обробки призначення DL протягом відповідних інтервалів TTI, у час яких UE 120 контролює PDCCH наступним способом. У одному прикладі, якщо призначення DL протягом заданого TTI приймається за допомогою UE 120 по PDCCH для C-RNTI або часового C-RNTI UE 120, блок аналізу 512 історії призначення і/або інший відповідний засіб, асоційований з блоком керування 124 HARQ, може визначати, чи призначається призначення для C-RNTI в UE 120. Якщо так, і або призначення DL було раніше прийняте для C-RNTI SPS UE 120 або сконфігуроване призначення DL було вказане для асоційованого об'єкта HARQ з моменту попереднього прийнятого призначення DL для C-RNTI UE 120, що відповідає одному і тому ж процесу HARQ, пристрій керування NDI може бути сконфігурований для розгляду NDI призначення DL, яке повинно було бути перемкнуте незалежно від значення NDI. У доповнення, після визначення, що мали місце умови, відмічені вище, модуль 514 обробки призначення і/або інший прийнятний механізм в UE 120 можуть вказувати наявність призначення DL і постачати асоційовану інформацію HARQ об'єкту HARQ протягом відповідного TTI. Тепер, посилаючись на фіг. 6, ілюструється блок-схема системи 600 для керування передачами, асоційованими з множиною процесів HARQ, застосовно до різних аспектів. Як ілюструє фіг. 6, система 600 може включати в себе UE 120, який може включати в себе один або більше блоків керування 124 HARQ і/або пристрій керування 126 NDI. У одному прикладі відповідні блоки керування 124 HARQ і пристрої керування NDI можуть відповідати відповідним процесам HARQ, які можуть одночасно керуватися за допомогою UE 120. Як ілюструється системою 600, відповідні набори блоків керування 124 HARQ і пристроїв керування 126 NDI можуть бути забезпечені на основі процес за процесом. Альтернативно, відповідні блоки керування 124 HARQ і/або пристрої керування 126 NDI можуть бути використані відносно відповідних наборів процесів HARQ, які можуть бути однорідними або неоднорідними, а також такими, що перекриваються або не перекриваються. Застосовно до одного аспекту, система 600 може бути використана для підтримки будь-якої прийнятної кількості процесів HARQ (наприклад, 1, 2, 4, 8().) Тепер, посилаючись на фіг. 7-9, ілюструються способи, які можуть бути виконані застосовно до різних аспектів, сформульованих в даному описі. У той час як з метою простоти пояснення, ці способи показані і описані як набір дій, повинно бути зрозуміло і оцінено, що ці способи не обмежуються порядком дій, оскільки деякі дії, застосовно до одного або більше аспектів, можуть мати місце в іншому порядку і/або одночасно з іншими діями в порівнянні з тими, які показані і описані в даному описі. Наприклад, фахівці в даній галузі техніки зрозуміють і оцінять, що спосіб може бути альтернативно представлений як послідовність взаємопов'язаних станів або подій, наприклад, в діаграмі станів. Крім того, не всі ілюстровані дії обов'язково можуть реалізовувати спосіб застосовно до одного або більше аспектів. Посилаючись на фіг. 7, ілюструється спосіб 700 для обробки відповідних передач, асоційованих із заданим процесом HARQ. Повинно бути оцінено, що спосіб 700 може бути виконаний, наприклад, терміналом або користувацьким пристроєм (наприклад, UE 120), і/або будь-яким іншим відповідним пристроєм мережі. Також повинно бути оцінено, що спосіб 700 може бути виконаний відносно будь-якої прийнятної кількості процесів HARQ (наприклад, єдиного процесу HARQ або множинних процесів HARQ на основі процесу для кожного HARQ). Застосовно до одного аспекту, спосіб 700 починається на етапі 702, в якому ідентифікується інформація планування, початковий NDI і/або інша інформація, що належить до початкової передачі (наприклад, надання висхідної лінії зв'язку, призначення низхідної лінії зв'язку або подібного від базової станції 110), для процесу HARQ. Аналогічно, на етапі 704 ідентифікується інформація планування, подальший NDI і/або інша інформація, що належить до подальшої передачі, для процесу HARQ. У одному прикладі інформація планування, ідентифікована на етапі 702 і/або етапі 704, може належати до напівпостійного планування, динамічного планування і/або будь-якої іншої прийнятної схеми планування, що використовується для відповідних передач. Додатково, інформація планування, як ідентифіковано на етапах 702 і/або 704, може бути видана відносно одного або більше асоційованих ідентифікаторів RNTI, таких як, наприклад, C-RNTI, C-RNTI SPS, часовий C-RNTI або подібне. Після завершення дій, описаних на етапах 702 і 704, спосіб 700 може закінчитися, як показано на етапі 706, в якому обробляється подальший NDI, ідентифікований на етапі 706, як перемкнутий від вихідного NDI, ідентифікованого на етапі 702 (наприклад, пристроєм керування 126 NDI), незалежно від значення подальшого NDI після визначення, що інформація планування змінилася між початковою передачею, як ідентифіковано на етапі 702, і подальшою передачею, як ідентифіковано на етапі 704. У одному прикладі позитивне визначення може бути досягнуте на етапі 706, щоб ініціювати обробку подальшого NDI, коли SPS використовується для початкової передачі, як ідентифіковано на етапі 702, і динамічно планування 8 UA 100917 C2 5 10 15 20 25 30 35 40 45 50 55 60 використовується для подальшої передачі, як ідентифіковано на етапі 704. Аналогічно, в тому випадку, коли існують відношення між плануванням і відповідними ідентифікаторами RNTI, на етапі 706 може бути досягнуто позитивне визначення в тому випадку, коли початкова передача використовує C-RNTI SPS, і подальша передача використовує C-RNTI, асоційований з динамічним плануванням. У іншому прикладі, в результаті обробки подальшого NDI як перемкнутого, об'єкт, що виконує спосіб 700, може обробляти подальшу передачу як передачу нових даних незалежно від значення подальшого NDI. Тепер, посилаючись на фіг. 8, ілюструється блок-схема способу 800 для обробки відповідних передач надання UL, асоційованих із заданим процесом HARQ. Спосіб 800 може бути виконаний за допомогою UE і/або будь-якого іншого відповідного об'єкта мережі. Спосіб 800 починається на етапі 802, в якому ідентифікуються C-RNTI, C-RNTI SPS і/або часовий CRNTI, які повинні бути використані в заданому TTI. Потім на етапі 804 ідентифікується надання UL протягом заданого TTI, яке приймається по PDCCH для C-RNTI або часового C-RNTI, або яке приймається у відповіді довільного доступу. Потім спосіб 800 може закінчитися на етапі 806, в якому NDI, асоційований з наданням UL, як розглядається, був перемкнутий (наприклад, пристроєм керування 126 NDI і/або модулем 414 обробки надання) незалежно від значення NDI, якщо надання UL призначається для C-RNTI, і або надання UL було прийняте для C-RNTI SPS або сконфігуроване надання UL мало місце з моменту попереднього прийнятого надання UL для C-RNTI для, по суті, ідентичного процесу HARQ (наприклад, як визначено блоком аналізу 412 історії надання). Фіг. 9 ілюструє спосіб 900 для обробки відповідних передач призначення DL, асоційованих із заданим процесом HARQ. Спосіб 900 може бути виконаний, наприклад, мобільний терміналом і/або будь-яким іншим прийнятним об'єктом мережі. Спосіб 900 починається на етапі 902, в якому ідентифікуються C-RNTI, C-RNTI SPS і/або часовий C-RNTI, які повинні бути використані в заданому TTI. Потім на етапі 904 ідентифікується призначення DL протягом заданого TTI, прийняте по PDCCH для C-RNTI або часового C-RNTI. Потім спосіб 900 може закінчитися на етапі 906, в якому NDI, асоційований з призначенням DL, як розглядається, був перемкнутий (наприклад, пристроєм керування 126 NDI і/або модулем 514 обробки призначення) незалежно від значення NDI, якщо призначення DL призначається для C-RNTI, і або призначення DL було прийняте для C-RNTI SPS або сконфігуроване призначення DL було вказане для асоційованого об'єкта HARQ з моменту попереднього прийнятого призначення DL для C-RNTI для, по суті, ідентичного процесу HARQ (наприклад, як визначено блоком аналізу 512 історії призначення). Тепер, посилаючись на фіг. 10, ілюструється пристрій 1000, який полегшує керування індикатором нових даних, асоційованим з відповідними передачами в системі бездротового зв’язку. Повинно бути оцінено, що пристрій 1000 представлений як такий, що включає в себе функціональні блоки, які можуть бути функціональними блоками, що представляють функції, реалізовані процесором, програмним забезпеченням або їх комбінацією (наприклад, програмноапаратним забезпеченням). Пристрій 1000 може бути реалізований за допомогою UE (наприклад, UE 120) і/або за допомогою іншого прийнятного об'єкта мережі, і він може включати в себе модуль 1002 для ідентифікації першого RNTI, асоційованого з першою передачею, для процесу HARQ, модуль 1004 для ідентифікації другого RNTI, відмінного від першого RNTI, асоційованого з другою передачею, для процесу HARQ, і модуль 1006 для обробки індикатора нових даних, асоційованого з другою передачею, як перемкнутого (на протилежне) незалежно від значення індикатора нових даних. Фіг. 11 є блок-схемою системи 1100, яка може бути використана для реалізації різних аспектів функціональних можливостей, описаних в даному описі. У одному прикладі система 1100 включає в себе термінал 1102. Як ілюструється, термінал 1102 може приймати сигнал(и) від одного або більше Вузлів В 1104 і здійснювати передачу на один або більше Вузлів В 1104 з допомогою однією або більше антен 1108. Додатково, термінал 1102 може містити приймач 1110, який приймає інформацію від антени (антен) 1108. У одному прикладі приймач 1111 може бути оперативно асоційований з демодулятором (Demod) 1112, який демодулює прийняту інформацію. Потім демодульовані символи можуть бути проаналізовані процесором 1114. Процесор 1114 може бути приєднаний до пам'яті 1116, яка може зберігати дані і/або програмні коди, що належать до термінала 1102. Додатково, термінал 1102 може використати процесор 1114 для виконання способів 700-900 і/або інших аналогічних і відповідних способів. Термінал 1102 може також включати в себе модулятор 1118, який може мультиплексувати сигнал для передачі передавачем 1120 через антену(и) 1108. Тепер, посилаючись на фіг. 12, забезпечується ілюстрація системи бездротового зв’язку множинного доступу застосовно до різних аспектів. У одному прикладі точка 1200 доступу (AP) включає в себе групи множини антен. Як ілюструється на фіг. 12, одна група антен може 9 UA 100917 C2 5 10 15 20 25 30 35 40 45 50 5560 включати в себе антени 1204 і 1206, інша група може включати в себе антени 1208 і 1210, і інша група може включати в себе антени 1212 і 1214. У той час, як тільки дві антени показані на фіг. 12 для кожної групи антен, повинно бути оцінено, що більше або менше антен може бути використано для кожної групи антен. У іншому прикладі термінал 1216 доступу може бути в зв'язку з антенами 1212 і 1214, де антени 1212 і 1214 передають інформацію на термінал 1216 доступу по прямій лінії зв'язку 1220 і приймають інформацію від термінала 1216 доступу по зворотній лінії зв'язку 1218. Додатково і/або альтернативно, термінал 1222 доступу може бути в зв'язку з антенами 1206 і 1208, де антени 1206 і 1208 передають інформацію на термінал 1222 доступу по прямій лінії зв'язку 1226 і приймають інформацію від термінала 1222 доступу по зворотній лінії зв'язку 1224. У системі дуплексної передачі з частотним розділенням каналів лінії зв'язку 1218, 1220, 1224 і 1226 можуть використати різну частоту для передачі даних. Наприклад, пряма лінія зв'язку 1220 може використати відмінну частоту, ніж частота, що використовується зворотною лінією зв'язку 1218. Кожна група антен і/або область, в якій вони сконструйовані для передачі даних, може називатися сектором точки доступу. Застосовно до одного аспекту, групи антен можуть бути сконструйовані для передачі даних на термінали доступу в секторі областей, охоплених точкою 1200 доступу. При передачі даних по прямих лініях зв'язку 1220 і 1226, передавальні антени точки 1200 доступу можуть використати формування діаграми спрямованості, щоб поліпшити відношення сигналу до шуму прямих ліній зв'язку для різних терміналів 1212 і 1222 доступу. Крім того, точка доступу, що використовує формування діаграми спрямованості для передачі на термінали доступу, розкидані випадковим чином по своїй зоні охоплювання, викликає менше перешкод для терміналів доступу в сусідніх стільниках, ніж точка доступу, що передає через єдину антену на всі свої термінали доступу. Точка доступу, наприклад, точка 1200 доступу, може бути стаціонарною станцією, що використовується для зв'язку з терміналами, і може також називатися базовою станцією, eNB, мережею доступу і/або іншою відповідною термінологією. У доповнення, термінал доступу, наприклад, термінал 1216 або 1222 доступи, може також називатися мобільним терміналом, призначеним для користувача обладнанням, пристроєм бездротового зв’язку, терміналом, бездротовим терміналом і/або іншою відповідною термінологією. Тепер, посилаючись на фіг. 13, забезпечується блок-схема, що ілюструє зразкову систему 1300 бездротового зв’язку, в якій можуть функціонувати різні аспекти, описані в даному описі. У одному прикладі система 1300 є системою з множинними входами і множинними виходами (MIMO), яка включає в себе систему 1310 передавача і систему 1350 приймача. Однак, повинно бути оцінено, що система 1310 передавача і/або система 1350 приймача можуть також застосовуватися до системи з множинними входами і єдиним виходом, наприклад, множинні антени передачі (наприклад, відносно базової станції) можуть передавати один або більше символьних потоків на пристрій з єдиною антеною (наприклад, мобільну станцію). Додатково, повинно бути оцінено, що аспекти системи 1310 передавача і/або системи 1350 приймача, описані в даному описі, можуть бути використані застосовно до системи антен з єдиним входом і єдиним виходом. Застосовно до одного аспекту, дані трафіка для багатьох потоків даних видаються в системі 1310 передавача від джерела 1312 даних в процесор 1314 (TX) передачі даних. Потім в одному прикладі кожний потік даних може бути переданий через відповідну антену 1324 передачі. Додатково, процесор 1314 (TX) передачі даних може форматувати, кодувати і виконувати чергування (перемежовування) даних трафіка для кожного потоку даних на основі конкретної схеми кодування, вибраної для кожного відповідного потоку даних, щоб видавати закодовані дані. Потім в одному прикладі закодовані дані для кожного потоку даних можуть бути мультиплексовані з даними пілот-сигналу, використовуючи способи OFDM. Дані пілот-сигналу можуть бути, наприклад, звичайним відомим шаблоном даних, які обробляються відомим способом. Додатково, дані пілот-сигналу можуть бути використані в системі 1350 приймача для оцінки відповіді каналу. Повертаючись до системи 1310 передавача, мультиплексовані дані пілот-сигналу і закодовані дані для кожного потоку даних можуть бути модульовані (наприклад, перетворені в символ) на основі конкретної схеми модуляції (наприклад, BPSK, QPSK, М-PSK або М-QAM), вибраної для кожного відповідного потоку даних, щоб видавати символи модуляції. У одному прикладі швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть бути визначені командами, виконаними або забезпеченими процесором 1330. Потім символи модуляції для всіх потоків даних можуть бути видані в процесор 1320 MIMO TX передачі даних, який може додатково обробляти символи модуляції (наприклад, для OFDM). Потім процесор 1320 MIMO TX передачі даних видає NТ символьних потоків модуляції в NТ 10 UA 100917 C2 5 10 15 20 25 30 35 40 45 50 55 60 приймачів-передавачів 1322a-1322t. У одному прикладі кожний приймач-передавач 1322 може приймати і обробляти відповідний символьний потік, щоб видавати один або більше аналогових сигналів. Потім кожний приймач-передавач 1322 може додатково приводити до необхідних умов (наприклад, посилювати, фільтрувати і перетворювати з підвищенням частоти) аналогові сигнали, щоб видавати модульований сигнал, що відповідає для передачі по каналу MIMO. Додатково, NТ модульованих сигналів від приймачів-передавачів 1322a-1322t можуть бути передані від NТ антен 1324a-1324t, відповідно. Застосовно до іншого аспекту, передані модульовані сигнали можуть бути прийняті N R антенами 1352a-1352r. Потім прийнятий сигнал від кожної антени 1352 може бути виданий у відповідні приймачі-передавачі 1354r. У одному прикладі кожний приймач-передавач 1354 може приводити до необхідних умов (наприклад, фільтрувати, посилювати і перетворювати з пониженням частоти) відповідний прийнятий сигнал, переводити приведений до необхідних умов сигнал в цифрову форму, щоб забезпечувати вибірки, і потім обробляти вибірки, щоб видавати відповідний "прийнятий" символьний потік. Потім процесор 1360 RX прийому даних може приймати і обробляти NR прийнятих символьних потоків від NR приймачів-передавачів 1354 на основі конкретного прийнятого способу обробки приймача для видачі N Т "виявлених" символьних потоків. У одному прикладі кожний виявлений символьний потік може включати в себе символи, які повинні оцінювати символи модуляції, передані для відповідного потоку даних. Потім процесор 1360 RX прийому даних може обробляти кожний символьний потік, щонайменше частково, за допомогою демодулювання, виконання зворотного чергування (зворотного перемежовування) і декодування кожного виявленого символьного потоку для відновлення даних трафіка для відповідного потоку даних. Таким чином, обробка процесором 1360 RX прийому даних є комплементарною до обробки, що виконується процесором 1320 MIMO TX передачі даних і процесором 1316 TX передачі даних в системі 1310 передавача. Процесор 1360 RX може додатково видавати оброблені символьні потоки в приймач 1364 даних. Застосовно до одного аспекту, оцінка відповіді каналу, що генерується процесором 1360 RX прийому даних, може бути використана для виконання просторово-часової обробки в приймачі, регулювання рівнів потужності, зміни швидкостей передачі або схем модуляції і/або для інших прийнятних дій. Додатково, процесор 1360 RX прийому даних може додатково оцінювати характеристики каналу, такі як, наприклад, відношення сигналу до шуму і перешкод (відношення SNR) виявлених символьних потоків. Потім процесор 1360 RX прийому даних може видавати оцінені характеристики каналу в процесор 1370. У одному прикладі процесор 1360 RX прийому даних і/або процесор 1370 можуть додатково діставати оцінку "робочого" SNR для системи. Потім процесор 1370 може видавати інформацію стану каналу (CSI), яка може містити інформацію відносно лінії зв'язку і/або прийнятого потоку даних. Ця інформація може включати в себе, наприклад, робоче SNR. Потім CSI може бути оброблена процесором 1318 TX передачі даних, модульована модулятором 1380, приведена до необхідних умов приймачамипередавачами 1354a-1354r і передана назад в систему 1310 передавача. У доповнення, джерело 1316 даних в системі 1350 приймача може видавати додаткові дані, які повинні бути оброблені процесором 1318 TX передачі даних. Повертаючись до системи 1310 передавача, модульовані сигнали від системи 1350 приймача потім можуть бути прийняті антенами 1324, приведені до необхідних умов приймачами-передавачами 1322, демодульовані демодулятором 1340 і оброблені процесором 1342 RX прийому даних, щоб відновити CSI, представлену в звіті системою 1350 приймача. Потім в одному прикладі представлена в звіті CSI може бути видана процесору 1330 і використана для визначення швидкості передачі даних, а також схем кодування і модуляції, які повинні бути використані для одного або більше потоків даних. Потім певні схеми кодування і модуляції можуть бути забезпечені приймачам-передавачам 1322 для квантування і/або використання в більш пізніх передачах в систему 1350 приймача. Додатково і/або альтернативно, представлена в звіті CSI може бути використана процесором 1330 для генерування різних засобів керування для процесора 1314 TX передачі даних і процесора 1320 MIMO TX передачі даних. У іншому прикладі CSI і/або інша інформація, оброблена процесором 1342 RX прийому даних, можуть бути видані в приймач 1344 даних. У одному прикладі процесор 1330 в системі 1310 передавача і процесор 1370 в системі 1350 приймача спрямовують роботу в своїх відповідних системах. Додатково, пам'ять 1332 в системі 1310 передавача і пам'ять 1372 в системі 1350 приймача можуть забезпечувати пристрій зберігання для програмних кодів і даних, що використовуються процесорами 1330 і 1370, відповідно. Додатково, в системі 1350 приймача різні способи обробки можуть бути використані для обробки NR прийнятих сигналів, щоб виявити NТ переданих символьних потоків. Ці способи 11 UA 100917 C2 5 10 15 20 25 30 35 обробки приймача можуть включати в себе способи просторово-часової обробки приймача, які можуть також називатися способами зрівнювання, і/або способи обробки приймача "послідовного обнулення/зрівнювання і придушення перешкод", які можуть також називатися способами обробки "послідовного придушення перешкод" або "послідовного придушення" приймачем. Повинно бути зрозуміло, що аспекти, описані в даному описі, можуть бути реалізовані апаратним забезпеченням, програмним забезпеченням, програмно-апаратним забезпеченням, проміжним програмним забезпеченням, мікрокодом або будь-якою їх комбінацією. Коли системи і/або способи реалізовуються в програмному забезпеченні, програмно-апаратному забезпеченні, проміжному програмному забезпеченні або мікрокоді, програмному коді або сегментах коду, вони можуть бути збережені на машинозчитуваному носії такому як компонент зберігання. Сегмент коду може представляти процедуру, функцію, підпрограму, програму, операцію, підоперацію, модуль, пакет програмного забезпечення, клас або будь-яку комбінацію команд, структур даних або операторів програм. Сегмент коду може бути приєднаний до іншого сегмента коду або схеми апаратного забезпечення за допомогою посилання і/або прийому інформації, даних, аргументів, параметрів або вмісту пам'яті. Інформація, аргументи, параметри, дані і т. д. можуть бути послані, відправлені або передані, використовуючи будьякий прийнятний засіб, що включає в себе спільне використання пам'яті, передачу повідомлення, передачу маркера, мережеву передачу і т. д. Для реалізації програмного забезпечення способи, описані в даному описі, можуть бути реалізовані модулями (наприклад, процедурами, функціями і т. д.), які виконують функції, описані в даному описі. Коди програмного забезпечення можуть бути збережені в блоках пам'яті і виконані процесорами. Блок пам'яті може бути реалізований в процесорі або зовні відносно процесора в тому випадку, коли він може бути приєднаний з можливістю зв'язку до процесора за допомогою різних засобів, які відомі в даній галузі техніки. Те, що було описано вище, включає в себе приклади одного або більше аспектів. Звичайно, неможливо описати кожну мислиму комбінацію компонентів або способів в цілях описати вищезазначені аспекти, але фахівець в даній галузі техніки може розпізнати, що можливо багато додаткових комбінацій і перестановок різних аспектів. Відповідно, описані аспекти призначаються, щоб охопити всі такі зміни, модифікації і варіації, які знаходяться в межах суті і об'єму прикладеної формули винаходу. Крім того, в тій мірі, в якій термін "включає в себе" використовується як в докладному описі, так і в формулі винаходу, такий термін призначається, щоб бути включеним способом, аналогічному терміну "що містить", коли "той, що містить" інтерпретується при використанні як перехідне слово в формулі винаходу. Крім того, термін "або", який використовується як в докладному описі, так і в формулі винаходу, призначається, щоб означати "невиключаюче або". ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Спосіб керування передачами в мережі бездротового зв'язку, який включає: ідентифікацію щонайменше одного з: часового ідентифікатора радіомережі стільника (C-RNTI), C-RNTI напівпостійного планування (SPS) і часового C-RNTI, які повинні бути використані в заданому часовому інтервалі передачі (ТТІ) в асоціації з процесом гібридного автоматичного запиту на повторну передачу даних (HARQ); ідентифікацію надання висхідної лінії зв'язку протягом заданого ТТІ, прийнятого по фізичному каналу керування низхідною лінією зв'язку (PDCCH) для C-RNTI, і/або часового C-RNTI, або надання висхідної лінії зв'язку протягом заданого ТТІ, прийнятого у відповіді довільного доступу; і розгляд індикатора нових даних (NDI), асоційованого з наданням висхідної лінії зв'язку, який повинен був бути перемкнутий незалежно від значення NDI після визначення, що надання висхідної лінії зв'язку призначається для C-RNTI, і або надання висхідної лінії зв'язку було прийнято для C-RNTI SPS або сконфігуроване надання висхідної лінії зв'язку мало місце з моменту попереднього прийнятого надання висхідної лінії зв'язку для C-RNTI для процесу HARQ. 2. Пристрій керування передачами в мережі бездротового зв'язку, який містить: пам'ять, яка зберігає дані, що належать до процесу гібридного автоматичного запиту на повторну передачу даних (HARQ), часового ідентифікатора радіомережі стільника (C-RNTI), CRNTI напівпостійного планування (SPS), часового C-RNTI і індикатора нових даних (NDI); і процесор, сконфігурований для 12 UA 100917 C2 5 10 15 20 25 30 35 40 45 50 55 60 ідентифікації щонайменше одного з: часового ідентифікатора радіомережі стільника (C-RNTI), C-RNTI напівпостійного планування (SPS) і часового C-RNTI, які повинні бути використані в заданому часовому інтервалі передачі (ТТІ) в асоціації з процесом гібридного автоматичного запиту на повторну передачу даних (HARQ); ідентифікації надання висхідної лінії зв'язку протягом заданого ТТІ, прийнятого по фізичному каналу керування низхідною лінією зв'язку (PDCCH) для C-RNT, і/або часового C-RNTI, або надання висхідної лінії зв'язку протягом заданого ТТІ, прийнятого у відповіді довільного доступу; і розгляду індикатора нових даних (NDI), асоційованого з наданням висхідної лінії зв'язку, який повинен був бути перемкнутий незалежно від значення NDI після визначення, що надання висхідної лінії зв'язку призначається для C-RNTI, і або надання висхідної лінії зв'язку було прийнято для C-RNTI SPS або сконфігуроване надання висхідної лінії зв'язку мало місце з моменту попереднього прийнятого надання висхідної лінії зв'язку для C-RNTI для процесу HARQ. 3. Пристрій керування передачами в мережі бездротового зв'язку, який містить: засіб для ідентифікації щонайменше одного з: часового ідентифікатора радіомережі стільника (C-RNTI), C-RNTI напівпостійного планування (SPS) і часового C-RNTI, які повинні бути використані в заданому часовому інтервалі передачі (ТТІ) в асоціації з процесом гібридного автоматичного запиту на повторну передачу даних (HARQ); засіб для ідентифікації надання висхідної лінії зв'язку протягом заданого ТТІ, прийнятого по фізичному каналу керування низхідною лінією зв'язку (PDCCH) для C-RNTI, і/або часового CRNTI, або надання висхідної лінії зв'язку протягом заданого ТТІ, прийнятого у відповіді довільного доступу; і засіб для розгляду індикатора нових даних (NDI), асоційованого з наданням висхідної лінії зв'язку, який повинен був бути перемкнутий незалежно від значення NDI після визначення, що надання висхідної лінії зв'язку призначається для С-RNTI, і або надання висхідної лінії зв'язку було прийнято для C-RNTI SPS або сконфігуроване надання висхідної лінії зв'язку мало місце з моменту попереднього прийнятого надання висхідної лінії зв'язку для C-RNTI для процесу HARQ. 4. Зчитуваний комп'ютером носій, який містить виконувані комп'ютером команди, які при їх виконанні в комп'ютері змушують комп'ютер виконувати спосіб керування передачами за п. 1. 5. Спосіб керування передачами в мережі бездротового зв'язку, який включає: ідентифікацію щонайменше одного з: часового ідентифікатора радіомережі стільника (C-RNTI), C-RNTI напівпостійного планування (SPS) і часового C-RNTI, які повинні бути використані в заданому часовому інтервалі передачі (ТТІ) в асоціації з процесом гібридного автоматичного запиту на повторну передачу даних (HARQ); ідентифікацію призначення низхідної лінії зв'язку протягом заданого ТТІ, прийнятого по фізичному каналу керування низхідною лінією зв'язку (PDCCH) для C-RNTI і/або часового CRNTI; і розгляд індикатора нових даних (NDI), асоційованого з призначенням низхідної лінії зв'язку, який повинен був бути перемкнутий незалежно від значення NDI після визначення, що це призначення низхідної лінії зв'язку призначається для C-RNTI, і або призначення низхідної лінії зв'язку було прийнято для C-RNTI SPS або сконфігуроване призначення низхідної лінії зв'язку було вказано асоційованому об'єкту HARQ з моменту попереднього прийнятого призначення низхідної лінії зв'язку для C-RNTI для процесу HARQ. 6. Пристрій керування передачами в мережі бездротового зв'язку, який містить: пам'ять, яка зберігає дані, що належать до процесу гібридного автоматичного запиту на повторну передачу даних (HARQ), часового ідентифікатора радіомережі стільника (C-RNTI), CRNTI напівпостійного планування (SPS), часового C-RNTI і індикатора нових даних (NDI); і процесор, сконфігурований для ідентифікації щонайменше одного з: часового ідентифікатора радіомережі стільника (C-RNTI), C-RNTI напівпостійного планування (SPS) і часового C-RNTI, які повинні бути використані в заданому часовому інтервалі передачі (ТТІ) в асоціації з процесом гібридного автоматичного запиту на повторну передачу даних (HARQ); ідентифікації призначення низхідної лінії зв'язку протягом заданого ТТІ, прийнятого по фізичному каналу керування низхідною лінією зв'язку (PDCCH) для C-RNTI і/або часового CRNTI; і розгляду індикатора нових даних (NDI), асоційованого з призначенням низхідної лінії зв'язку, який повинен був бути перемкнутий незалежно від значення NDI після визначення, що це призначення низхідної лінії зв'язку призначається для C-RNTI, і або призначення низхідної лінії 13 UA 100917 C2 5 10 15 зв'язку було прийнято для C-RNTI SPS або сконфігуроване призначення низхідної лінії зв'язку було вказано асоційованому об'єкту HARQ з моменту попереднього прийнятого призначення низхідної лінії зв'язку для C-RNTI для процесу HARQ. 7. Пристрій керування передачами в мережі бездротового зв'язку, який містить: засіб для ідентифікації щонайменше одного з: часового ідентифікатора радіомережі стільника (C-RNTI), C-RNTI напівпостійного планування (SPS) і часового C-RNTI, які повинні бути використані в заданому часовому інтервалі передачі (ТТІ) в асоціації з процесом гібридного автоматичного запиту на повторну передачу даних (HARQ); засіб для ідентифікації призначення низхідної лінії зв'язку протягом заданого ТТІ, прийнятого по фізичному каналу керування низхідною лінією зв'язку (PDCCH) для C-RNTI і/або часового CRNTI; і засіб для розгляду індикатора нових даних (NDI), асоційованого з призначенням низхідної лінії зв'язку, який повинен був бути перемкнутий незалежно від значення NDI після визначення, що це призначення низхідної лінії зв'язку призначається для C-RNTI, і або призначення низхідної лінії зв'язку було прийнято для C-RNTI SPS або сконфігуроване призначення низхідної лінії зв'язку було вказано асоційованому об'єкту HARQ з моменту попереднього прийнятого призначення низхідної лінії зв'язку для C-RNTI для процесу HARQ. 8. Зчитуваний комп'ютером носій, що містить виконувані комп'ютером команди, які при їх виконанні в комп'ютері змушують комп'ютер виконувати спосіб керування передачами за п. 5. 14 UA 100917 C2 15 UA 100917 C2 16 UA 100917 C2 17 UA 100917 C2 18 UA 100917 C2 19 UA 100917 C2 20 UA 100917 C2 21 UA 100917 C2 22 UA 100917 C2 23 UA 100917 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 24
