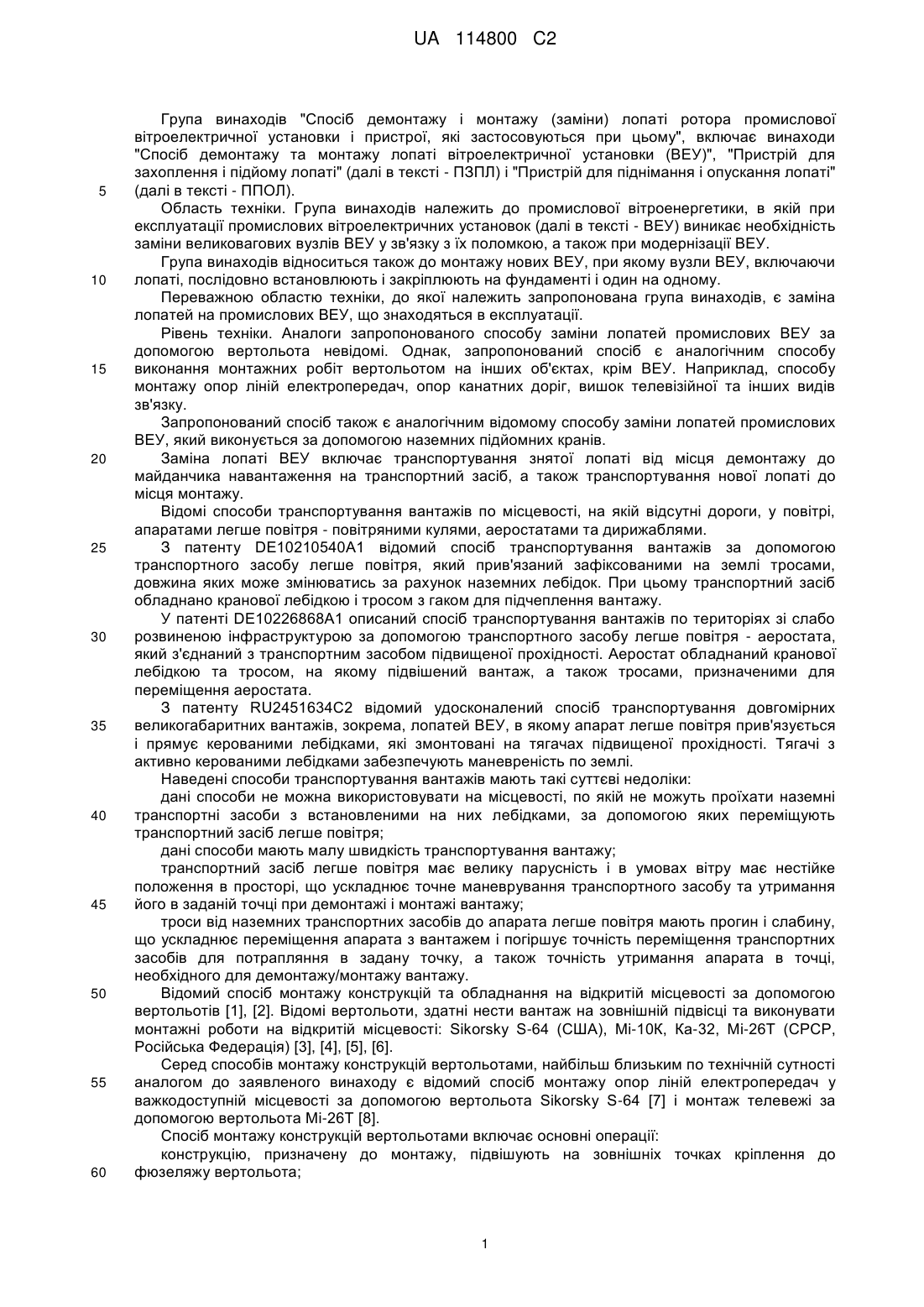

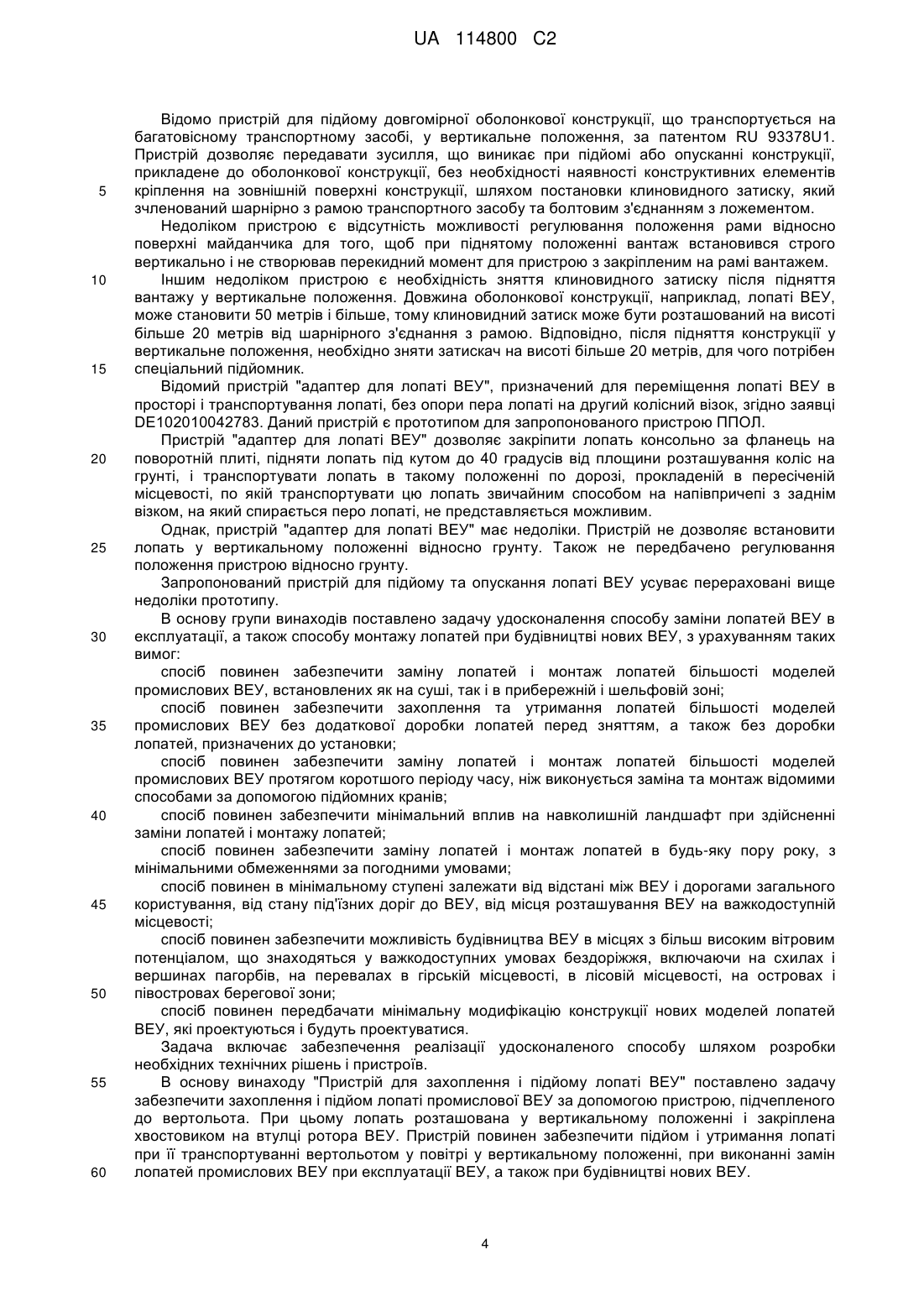

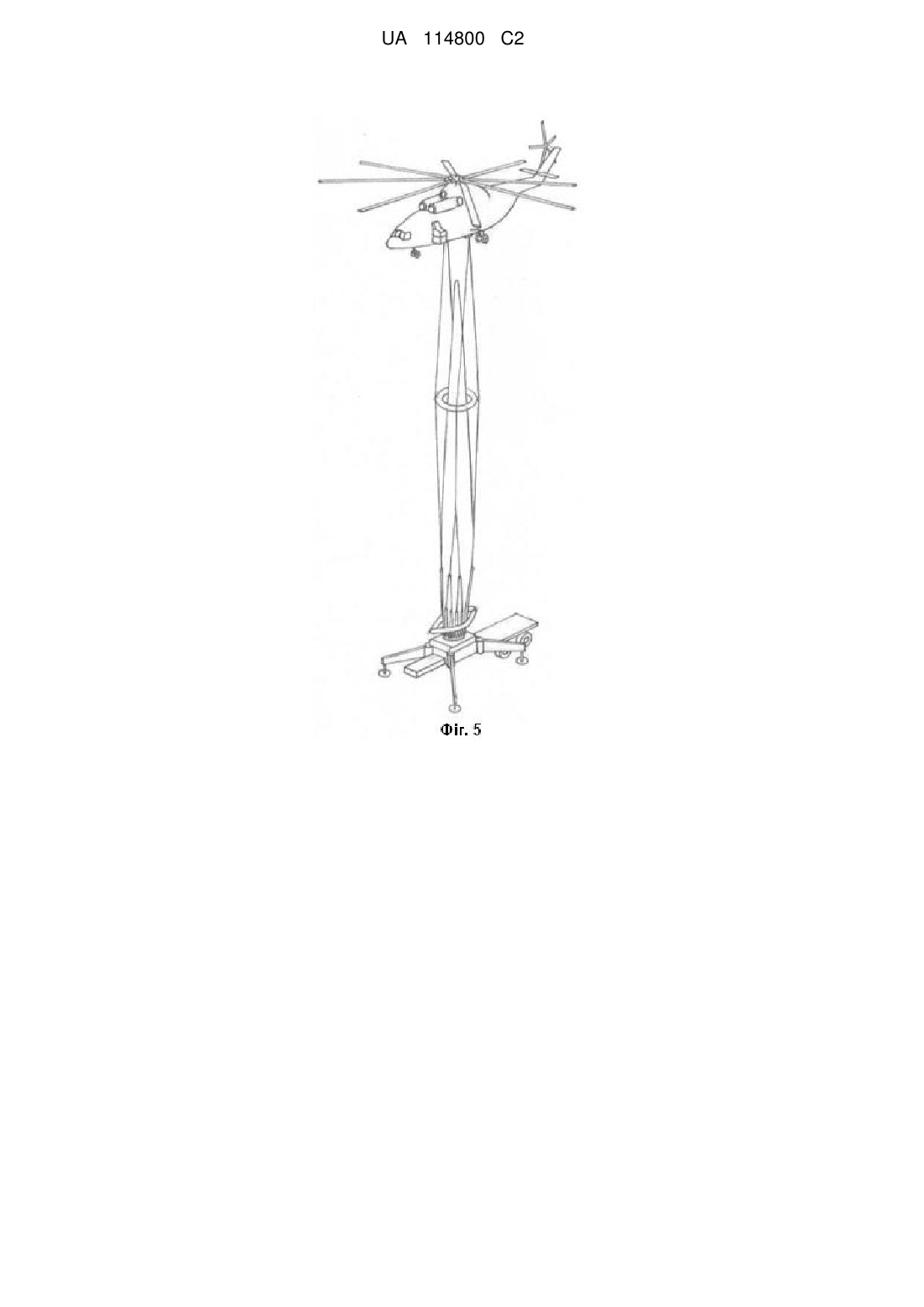

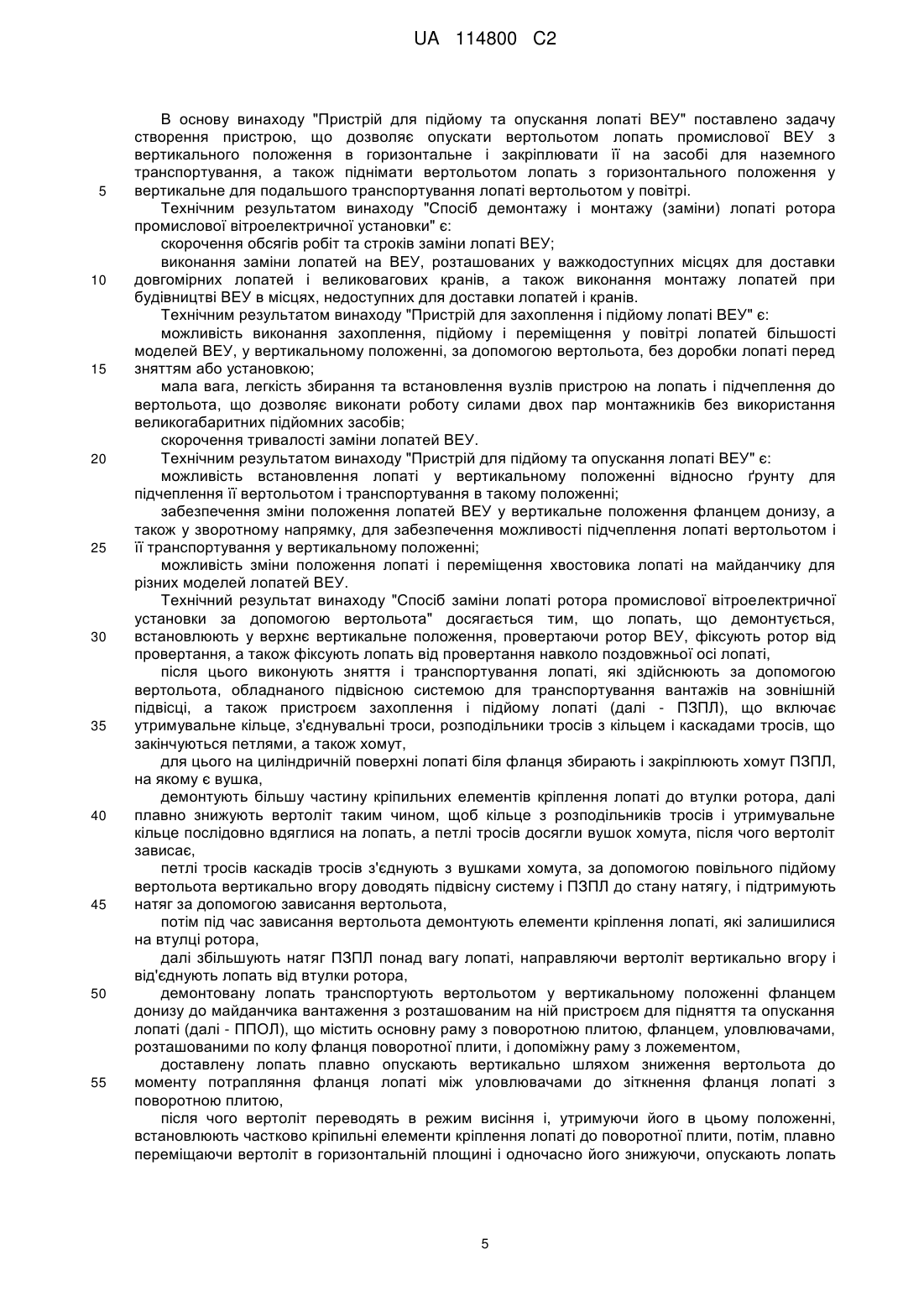

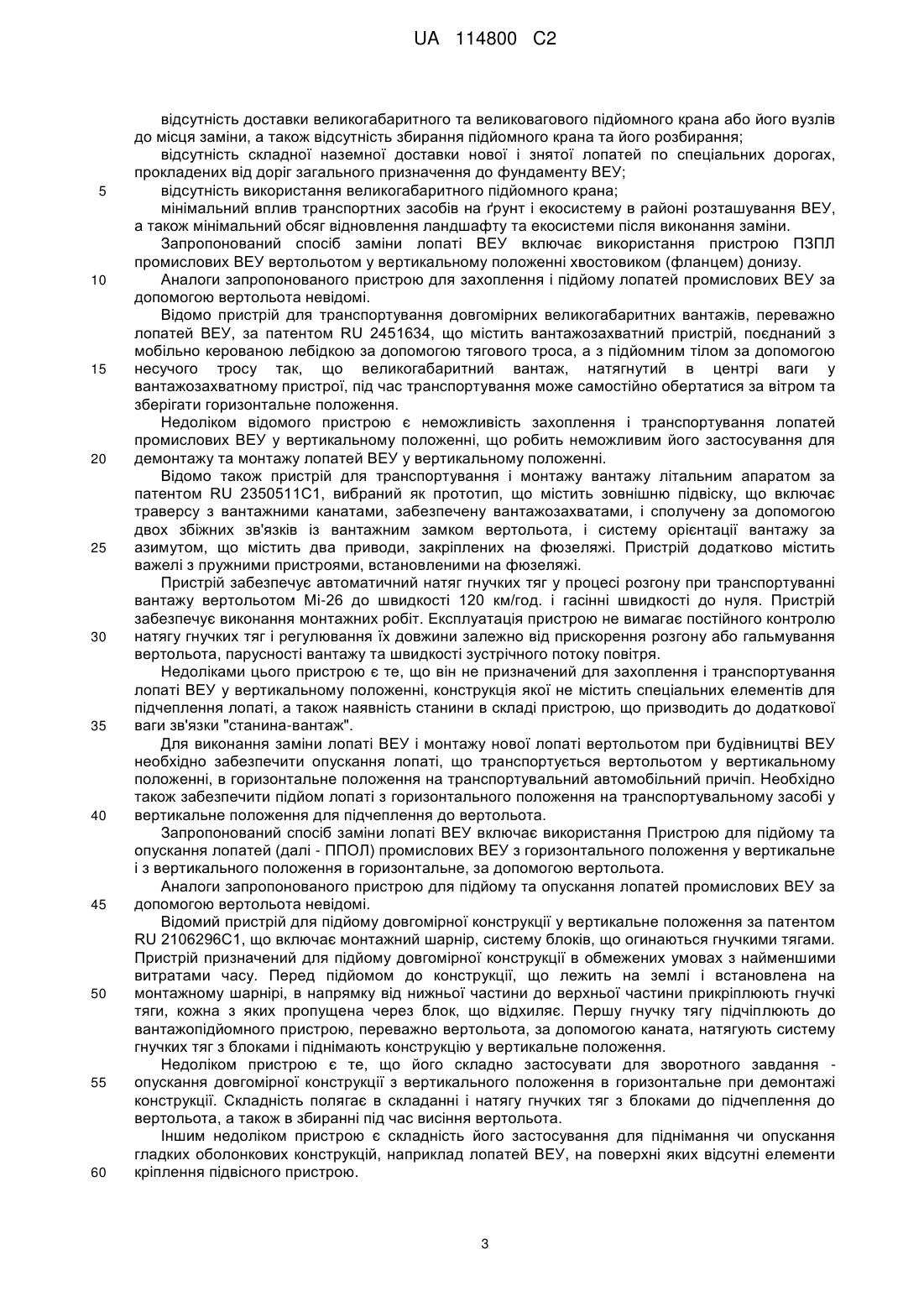

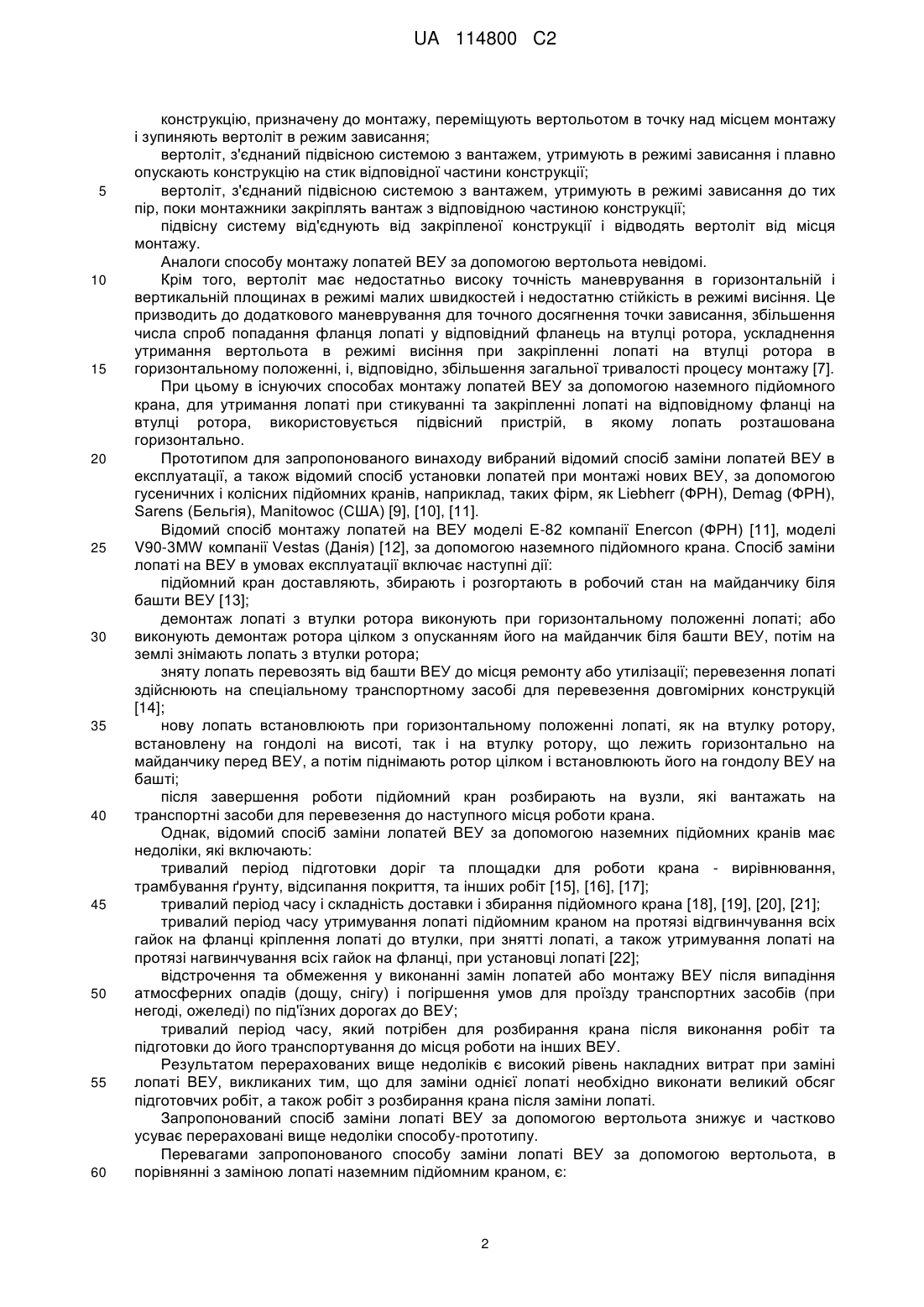

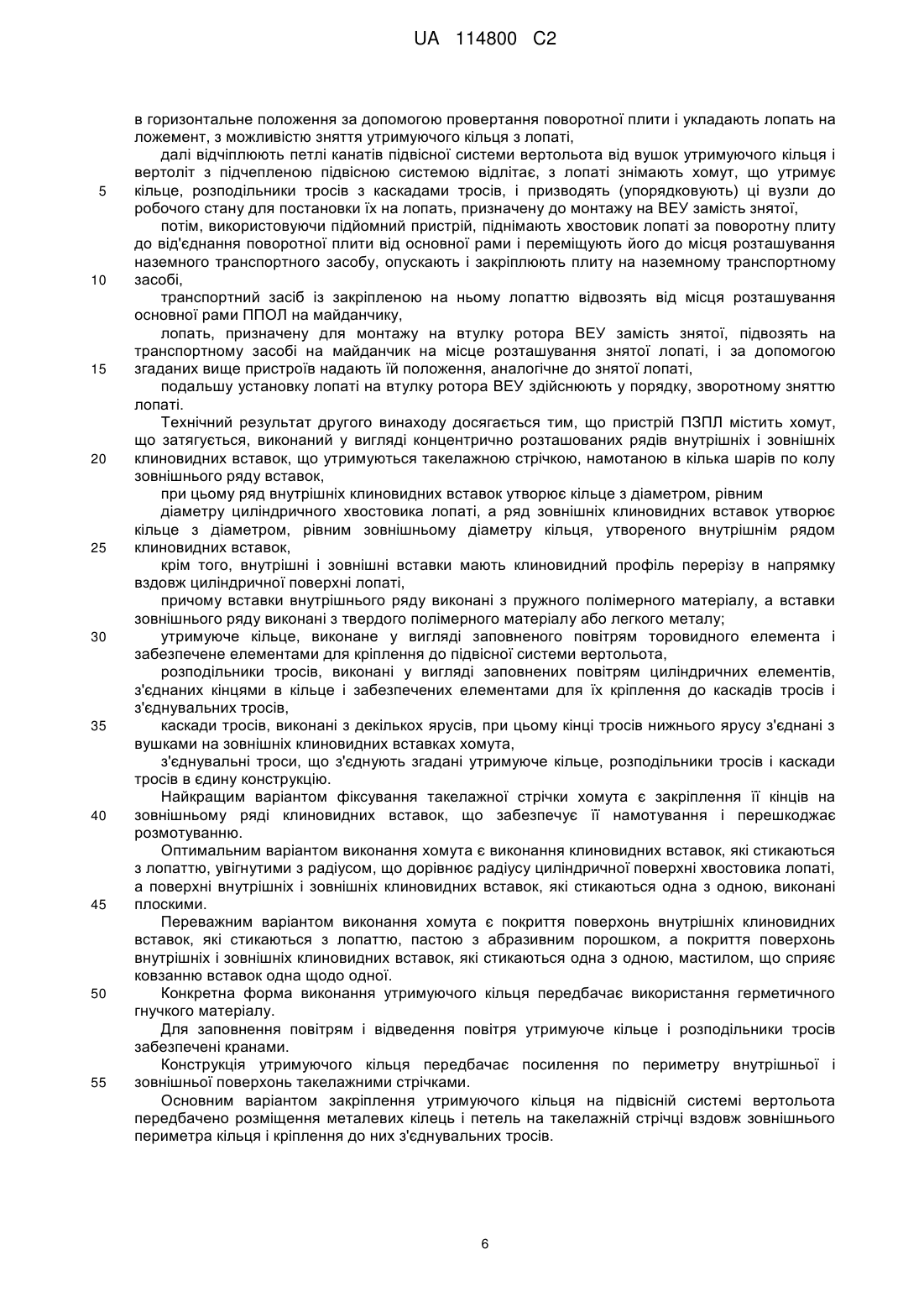

Спосіб демонтажу і монтажу (заміни) лопаті ротора промислової вітроелектричної установки та пристрої, які застосовуються при цьому
