Пристрій для монтажу і демонтажу лопаті робочого колеса поворотно-лопатевої гідротурбіни

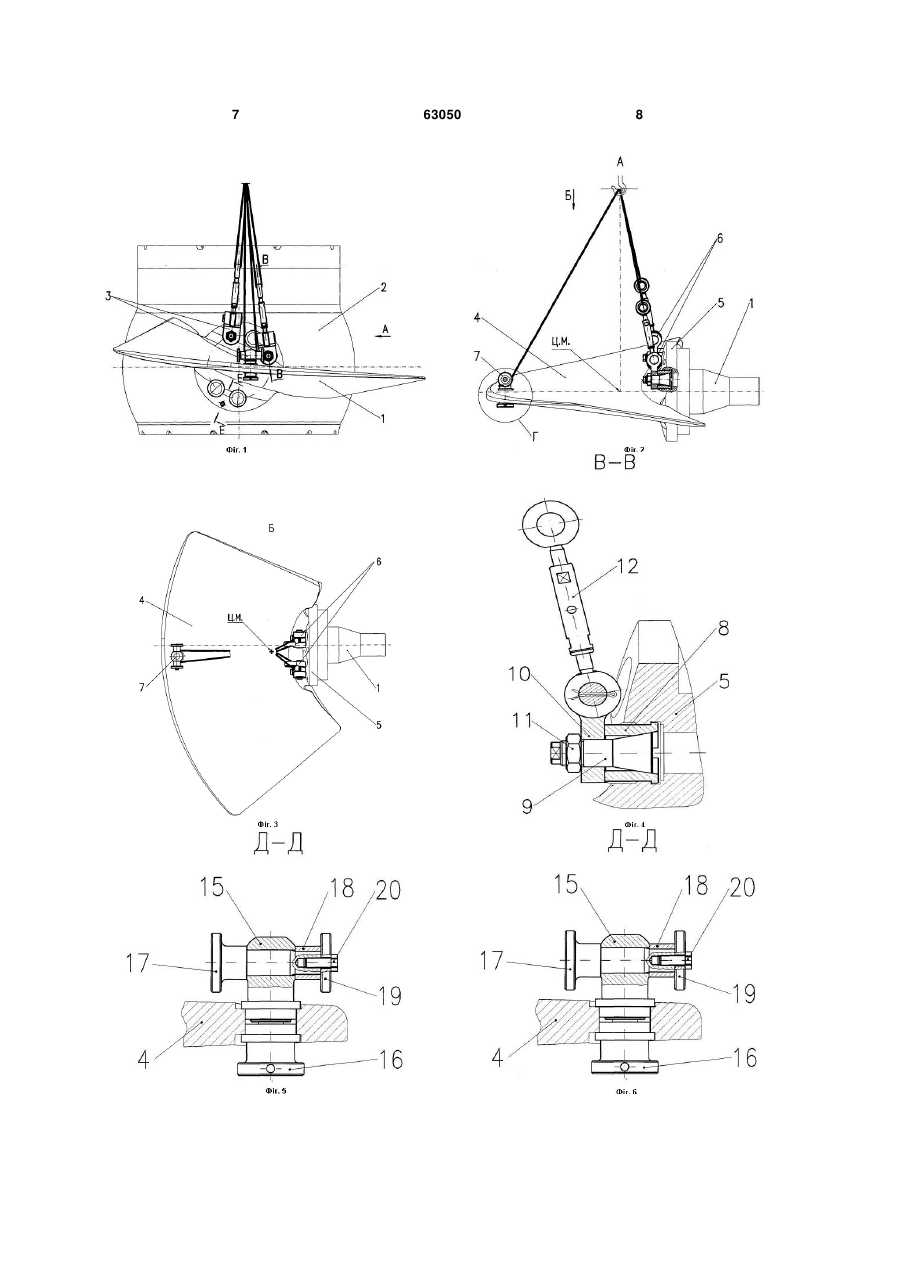

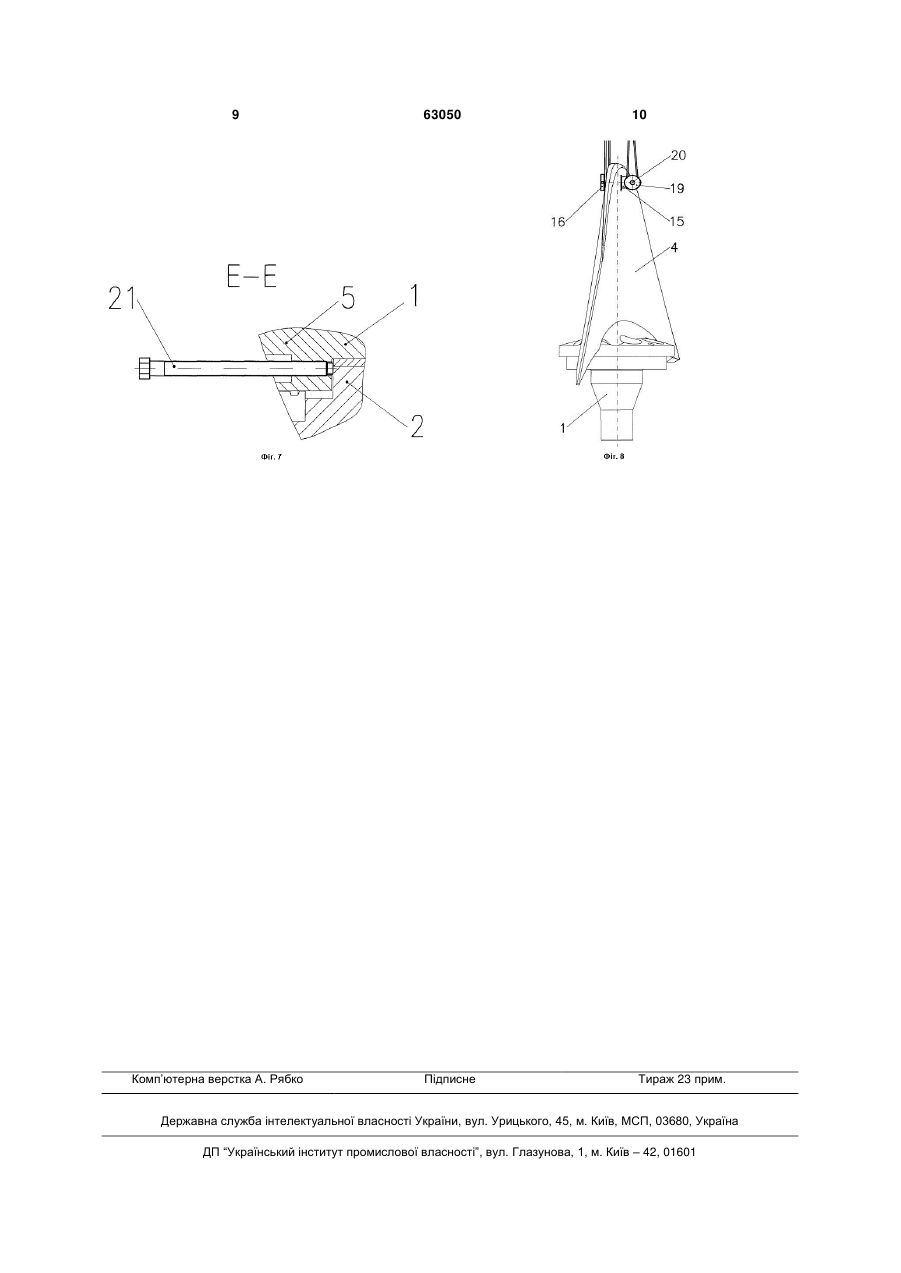

Пристрій для монтажу і демонтажу лопаті робочого колеса поворотно-лопатевої гідротурбіни, що містить дві групи елементів, встановлені в двох отворах фланця лопаті, і одну групу елементів, встановлену в отворі пера лопаті, які сполучені з краном за допомогою тросів, який відрізняється тим, що група елементів, встановлена в отворі фланця лопаті, містить розрізну втулку з внутріш 3 якого дозволило б забезпечити необхідну точність положення лопаті при монтажі. Пристрій для монтажа і демонтажа лопаті робочого колеса поворотно-лопатевої гідротурбіни, що заявляється, містить дві групи елементів, що встановлені в двох штатних отворах фланця лопаті, і одну групу елементів, що встановлена в технологічному отворі пера лопаті, які сполучені з краном за допомогою тросів; причому, отвори виконані з урахуванням установлення елементів пристрою. При цьому відмітними ознаками корисної моделі, що заявляється, в порівнянні з прототипом є: виконання групи елементів, що встановлена в отворі фланця лопаті, в складі: - установлення в отворі фланця лопаті розрізної втулки з внутрішньою конусною поверхнею; - виконання розрізної втулки з двох частин; - установлення в розрізній втулці пальця із зовнішньою конусною поверхнею і різьбовою частиною; - установлення і закріплення вилки на пальці з боку різьбової частини останнього; - установлення, шарнірне з'єднання з вилкою і з'єднання з тросом талрепа; виконання групи елементів, що встановлена в отворі пера лопаті, у вигляді кнехту; виконання групи елементів, що встановлена в отворі пера лопаті, в складі: - установлення верхньої і нижньої втулок в отворі пера лопаті; - установлення у верхній втулці вставки з поперечним отвором і з різьбовою частиною; - установлення в нижній втулці гайки спеціальної з вантажною поверхнею і навертання останньої на різьбову частину вставки; - установлення в отворі вставки пальця з вантажною частиною, буртиком і з різьбовим отвором; - установлення втулки на пальці з боку різьбового отвору; - установлення і закріплення шайби на пальці з боку різьбового отвору; -установлення болта віджимного у фланці лопаті. Виконання корисної моделі, що заявляється, по обмежувальних ознаках дозволяє здійснити монтаж і демонтаж лопаті робочого колеса гідротурбіни. Виконання групи елементів, що встановлена в отворі фланця лопаті, дозволяє наступне. Установлення в отворі фланця лопаті розрізної втулки з внутрішньою конусною поверхнею дозволяє встановити в ній палець із зовнішньою конусною поверхнею. Виконання розрізної втулки з двох частин дозволяє встановити її в отворі фланця лопаті. Установлення в розрізній втулці пальця із зовнішньою конусною поверхнею дозволяє, при переміщенні останнього по осі втулки, розтискати втулку і щільно притиснути її до поверхні отвору, що виключає поперечний зсув елементів в отворі і забезпечує точність положення лопаті при монтажі; а з різьбовою частиною - дозволяє, за допомогою кріплення, забезпечити переміщення пальця по осі отвору втулки. 63050 4 Установлення і закріплення вилки на пальці з боку різьбової частини останнього дозволяє забезпечити з'єднання пальця з талрепом. Установлення, шарнірне з'єднання з вилкою і з'єднання з тросом талрепа дозволяє регулювати довжину троса, достатню для забезпечення, разом з тросом групи елементів в отворі пера лопаті, горизонтального положення осі лопаті і, відповідно, вертикального положення фланця лопаті, що дозволяє забезпечити необхідну точність положення лопаті при монтажі для введення її у вікно корпуса робочого колеса і для збігу отворів у фланці лопаті з отворами відповідного елемента робочого колеса, розміщеного в корпусі. Виконання групи елементів, що встановлена в отворі пера лопаті, у вигляді кнехту дозволяє накинути на останній трос, що дозволяє спростити з'єднання групи елементів з тросом. Виконання групи елементів, що встановлена в отворі пера лопаті, дозволяє наступне. Установлення верхньої і нижньої втулок в отворі пера лопаті дозволяє забезпечити щільне положення групи елементів в отворі, що виключає поперечний зсув елементів в отворі і дозволяє забезпечити точність положення лопаті при монтажі. Установлення у верхній втулці вставки з поперечним отвором і з різьбовою частиною дозволяє забезпечити утворення кнехту. Установлення в нижній втулці гайки спеціальної з вантажною поверхнею і навертання останньої на різьбову частину вставки дозволяє закріпити вставку в отворі пера лопаті, при цьому дозволяє також транспортувати лопать у вертикальному положенні шляхом обхвату тросами гайки спеціальної і елементів, що встановлені у вставці. Установлення в отворі вставки пальця з вантажною частиною, буртиком і з різьбовим отвором дозволяє отримати одне плече кнехту і забезпечити отримання другого плеча. Установлення втулки на пальці з боку різьбового отвору дозволяє отримати другу вантажну частину кнехту. Установлення шайби на пальці з боку різьбового отвору дозволяє утворити буртик, дозволяє за допомогою кріплення закріпити втулку на пальці, а палець у вставці, що дозволяє отримати, в цілому, кнехт. Установлення болта віджимного у фланці лопаті дозволяє при демонтажі лопаті віджати лопать від корпусу робочого колеса, що полегшує демонтаж лопаті. В цілому, сукупність суттєвих ознак корисної моделі, що заявляється, дозволяє забезпечити необхідну точність положення лопаті при монтажі і спростити, частково, з'єднання групи елементів пристрою з тросом. Корисна модель, що заявляється, ілюструється кресленнями, на яких показано: Фіг.1 - установлення лопаті в корпусі робочого колеса гідротурбіни за допомогою пристрою; Фіг.2 - лопать робочого колеса, підвішена на крані за допомогою груп елементів пристрою і тросів (вигляд А на Фіг.1); 5 Фіг.3 - вигляд в плані лопаті робочого колеса з групами елементів пристрою (вигляд Б на Фіг.2); Фіг.4 - група елементів пристрою, що встановлена в отворі фланця лопаті робочого колеса (перетин В-В на Фіг.1); Фіг.5 - група елементів пристрою, що встановлена в отворі пера лопаті робочого колеса (вузол Г на Фіг.2); Фіг.6 - група елементів пристрою, що встановлена в отворі пера лопаті робочого колеса (перетин Д-Д на Фіг.5); Фіг.7 - установлення болта віджимного у фланці лопаті робочого колеса (перетин Е-Е на Фіг.1); Фіг.8 - транспортування лопаті робочого колеса гідротурбіни. Лопать 1 робочого колеса встановлюється (монтується) (див. Фіг.1) в корпусі 2 робочого колеса за допомогою тросів (не позначено) і спеціального пристрою 3, який застосовується також при демонтажі лопаті 1. При цьому лопать 1 виконана, наприклад, разом із цапфою (не позначено) і містить (див. Фіг.2 і 3) перо 4 і фланець 5. Причому, перо 4 виконано з технологічним отвором (не позначено), виконаним з урахуванням установлення елементів пристрою, а фланець 5 виконаний з штатними отворами, два верхні з яких (не позначено) виконані з урахуванням установлення елементів пристрою. Пристрій для монтажу і демонтажу лопаті 1 містить (Фіг.2 і 3) дві групи елементів 6, що встановлені в двох верхніх штатних отворах фланця 5 і сполучені з тросом, і групу елементів 7, що встановлена в технологічному отворі пера 4 і сполучена з тросом. При цьому група елементів 6 містить (див. Фіг.4) розрізну втулку 8 з внутрішньою конусною поверхнею, що встановлена в отворі фланця 5 і виконана з двох частин; палець 9 із зовнішньою конусною поверхнею і різьбовою частиною, що встановлений в розрізній втулці 8; вилку 10, що встановлена на пальці 9 і закріплена на останньому за допомогою кріплення 11, і талреп 12, що сполучений з вилкою 10 шарнірно і з тросом, закріпленим на крюку крана; а група елементів 7 містить (див. Фіг.5 і 6) верхню 13 і нижню 14 втулки, що встановлені в отворі пера 4; вставку 15 з поперечним отвором і з різьбовою частиною, що встановлена у верхній втулці 13; гайку спеціальну 16 з вантажною поверхнею, що встановлена в нижній втулці 14 і навернена на різьбову частину вставки 15; палець 17 з вантажною частиною, буртиком і з різьбовим отвором, що встановлений в отворі вставки 15; втулку 18 і шайбу 19, що встановлені на пальці 17 з боку різьбового отвору і закріплені на останньому за допомогою кріплення 20. При цьому група елементів 7 утворює кнехт. Причому, пристрій містить болт віджимний 21 (див. Фіг.7), що встановлений у фланці 5 лопаті 1. Пристрій для монтажа і демонтажа лопаті робочого колеса поворотно-лопатевої гідротурбіни встановлюється, а лопать робочого колеса монтується таким чином. 63050 6 У отворах пера 4 і фланця 5 лопатей 1 встановлюються, відповідно, група елементів 7 і дві групи елементів 6. При цьому у отвір фланця 5 (Фіг.4) встановлюється розрізна втулка 8 з внутрішньою конусною поверхнею, що виконана з двох частин; у розрізну втулку 8 встановлюється палець 9; на палець 9 встановлюється вилка 10; за допомогою кріплення 11 палець 9 переміщається і зовнішньою конусною поверхнею розтискає втулку 8, яка щільно розташовується в отворі фланця 5, а вилка 10 закріплюється на пальці 9; вилка 10 шарнірно з'єднується з талрепом 12, який з'єднується з тросом; а у отвір пера 4 лопаті 1 встановлюються (Фіг.5 і 6) верхня 13 і нижня 14 втулки; у верхню втулку 13 встановлюєтьсявставка 15; у нижню втулку 14 встановлюється гайка спеціальна 16 і навертається на різьбову частину вставки 15, внаслідок чого вказані елементи щільно розташовуються в отворі пера 4; у поперечний отвір вставки 15 встановлюється палець 17 з вантажною частиною і з буртиком з одного боку вставки 15 і з різьбовим отвором з другого боку вставки 15; на пальці 17 з боку різьбового отвору встановлюються втулка 18, що створює вантажну частину з другого боку вставки 15, і шайба 19 (буртик), які закріплюються на пальці 17, а палець 17 закріплюється у вставці 15 за допомогою кріплення 20. При цьому трос накидається на кнехт 7 і встановлюється на вставці 15 з упором на вантажну частину пальця 17 і на втулку 18. Троси встановлюються на крюку крана, а їх довжина регулюється за допомогою талрепів 12, із забезпеченням розташування крюка над центром маси (ц.м.) лопаті 1 (Фіг.2 і 3) з метою дотримання горизонтальності осі лопаті 1 і вертикальності фланця 5 лопаті. Лопать 1 з цапфою закладається в корпус 2 і з'єднується з елементом робочого колеса за допомогою болтів, встановлених у отворах фланця 5, а отвір пера 4 заварюється. При демонтажі лопаті 1 отвір в пері 4 відкривається, а отвори у фланці 5 звільняються від кріплення; елементи пристрою встановлюються в отворах лопаті 1 в тому ж порядку, а у фланці 5 встановлюється болт віджимний 21 (Фіг.7), за допомогою якого лопать 1 віджимається від корпусу 2 робочого колеса. При монтажі і демонтажі лопаті 1 остання транспортується (див. Фіг.8) за допомогою тросів, що охоплюють групу елементів, встановлену в отворі пера 4 лопаті, зокрема, гайку спеціальну 16 і елементи, що встановлені у вставці 15. Пристрій може бути застосований також для монтажу і демонтажу лопаті робочого колеса, виконаної без цапфи. Джерела інформації: 1. Я.Ф. Фитерман Монтаж и ремонт гидротурбин. - М.-Л.: Государственное энергетическое издательство.-1961. - С. 234-236, рис. 122 и 123. 2. Справочник по гидротурбинам / под. ред. Н.Н. Ковалева I. - Л.: Машиностроение, Ленингр. отд-ие.-1984. - С. 435-437, рис. ХІІ.4, з. 7 63050 8 9 Комп’ютерна верстка А. Рябко 63050 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
