Спосіб та пристрій для сигналізації переривистої передачі по каналу керування висхідної лінії (варіанти)

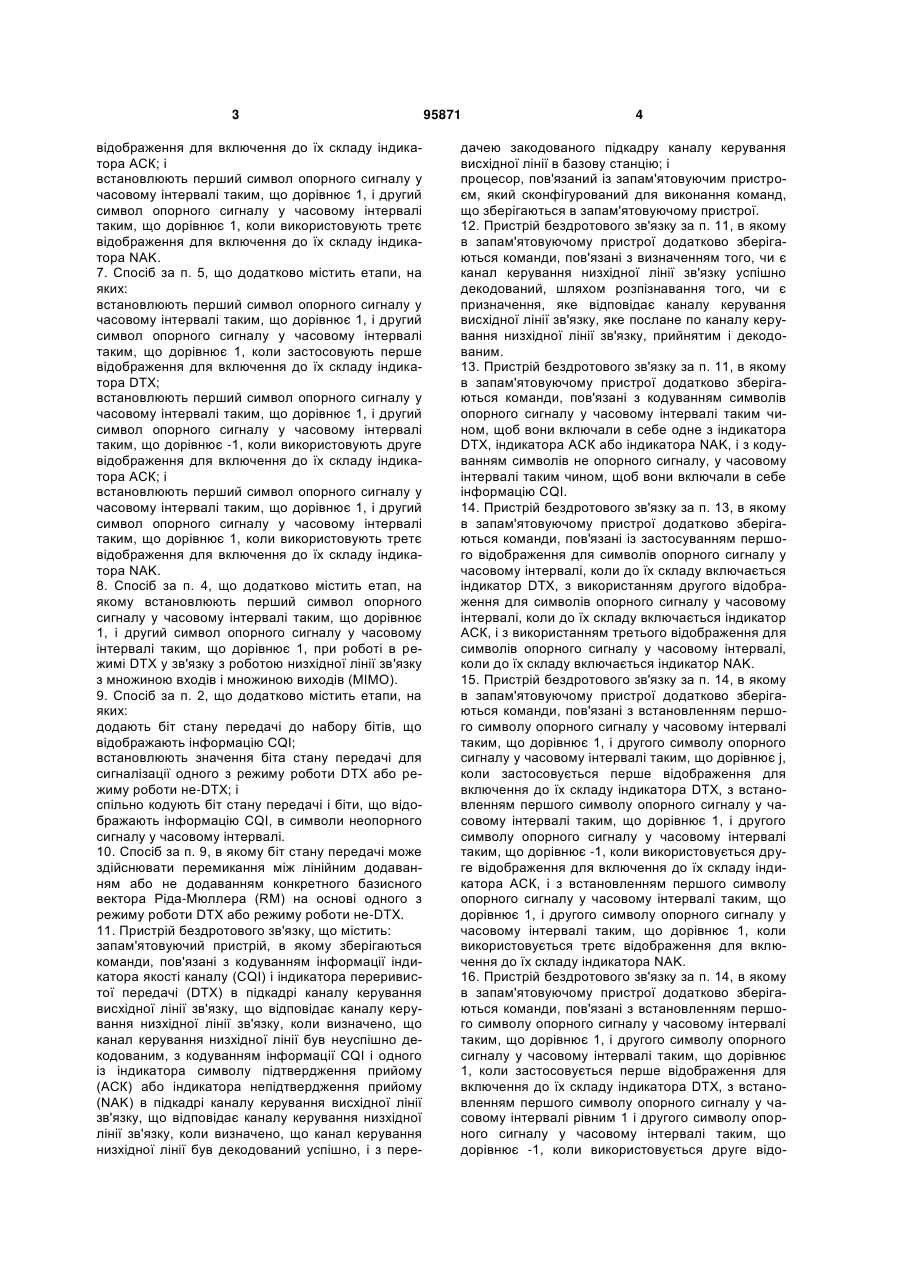

1. Спосіб, який сприяє сигналізації переривистої передачі (DTX) з інформацією індикатора якості каналу (CQI) в базову станцію в середовищі бездротового зв'язку, що містить етапи, на яких: кодують підкадр каналу керування висхідної лінії зв'язку таким чином, щоб він включав у себе інформацію CQI з щонайменше одним індикатором, за допомогою якого розрізняється успішне декодування каналу керування низхідної лінії зв'язку і каналу даних низхідної лінії зв'язку, неуспішне декодування каналу керування низхідної лінії зв'язку і неуспішне декодування каналу даних низхідної лінії зв'язку; і передають закодований підкадр каналу керування висхідної лінії в базову станцію; причому згаданий щонайменше один індикатор включається до складу символів опорного сигналу в часовому інтервалі підкадру каналу керування висхідної лінії зв'язку; і при цьому інформація CQI включається до складу символів неопорного сигналу в цьому часовому інтервалі. 2 (19) 1 3 відображення для включення до їх складу індикатора АСК; і встановлюють перший символ опорного сигналу у часовому інтервалі таким, що дорівнює 1, і другий символ опорного сигналу у часовому інтервалі таким, що дорівнює 1, коли використовують третє відображення для включення до їх складу індикатора NAK. 7. Спосіб за п. 5, що додатково містить етапи, на яких: встановлюють перший символ опорного сигналу у часовому інтервалі таким, що дорівнює 1, і другий символ опорного сигналу у часовому інтервалі таким, що дорівнює 1, коли застосовують перше відображення для включення до їх складу індикатора DTX; встановлюють перший символ опорного сигналу у часовому інтервалі таким, що дорівнює 1, і другий символ опорного сигналу у часовому інтервалі таким, що дорівнює -1, коли використовують друге відображення для включення до їх складу індикатора АСК; і встановлюють перший символ опорного сигналу у часовому інтервалі таким, що дорівнює 1, і другий символ опорного сигналу у часовому інтервалі таким, що дорівнює 1, коли використовують третє відображення для включення до їх складу індикатора NAK. 8. Спосіб за п. 4, що додатково містить етап, на якому встановлюють перший символ опорного сигналу у часовому інтервалі таким, що дорівнює 1, і другий символ опорного сигналу у часовому інтервалі таким, що дорівнює 1, при роботі в режимі DTX у зв'язку з роботою низхідної лінії зв'язку з множиною входів i множиною виходів (МІМО). 9. Спосіб за п. 2, що додатково містить етапи, на яких: додають біт стану передачі до набору бітів, що відображають інформацію CQI; встановлюють значення біта стану передачі для сигналізації одного з режиму роботи DTX або режиму роботи не-DTX; і спільно кодують біт стану передачі і біти, що відображають інформацію CQI, в символи неопорного сигналу у часовому інтервалі. 10. Спосіб за п. 9, в якому біт стану передачі може здійснювати перемикання між лінійним додаванням або не додаванням конкретного базисного вектора Ріда-Мюллера (RM) на основі одного з режиму роботи DTX або режиму роботи не-DTX. 11. Пристрій бездротового зв'язку, що містить: запам'ятовуючий пристрій, в якому зберігаються команди, пов'язані з кодуванням інформації індикатора якості каналу (CQI) і індикатора переривистої передачі (DTX) в підкадрі каналу керування висхідної лінії зв'язку, що відповідає каналу керування низхідної лінії зв'язку, коли визначено, що канал керування низхідної лінії був неуспішно декодованим, з кодуванням інформації CQI і одного із індикатора символу підтвердження прийому (АСК) або індикатора непідтвердження прийому (NAK) в підкадрі каналу керування висхідної лінії зв'язку, що відповідає каналу керування низхідної лінії зв'язку, коли визначено, що канал керування низхідної лінії був декодований успішно, і з пере 95871 4 дачею закодованого підкадру каналу керування висхідної лінії в базову станцію; і процесор, пов'язаний із запам'ятовуючим пристроєм, який сконфігурований для виконання команд, що зберігаються в запам'ятовуючому пристрої. 12. Пристрій бездротового зв'язку за п. 11, в якому в запам'ятовуючому пристрої додатково зберігаються команди, пов'язані з визначенням того, чи є канал керування низхідної лінії зв'язку успішно декодований, шляхом розпізнавання того, чи є призначення, яке відповідає каналу керування висхідної лінії зв'язку, яке послане по каналу керування низхідної лінії зв'язку, прийнятим і декодованим. 13. Пристрій бездротового зв'язку за п. 11, в якому в запам'ятовуючому пристрої додатково зберігаються команди, пов'язані з кодуванням символів опорного сигналу у часовому інтервалі таким чином, щоб вони включали в себе одне з індикатора DTX, індикатора АСК або індикатора NAK, і з кодуванням символів не опорного сигналу, у часовому інтервалі таким чином, щоб вони включали в себе інформацію CQI. 14. Пристрій бездротового зв'язку за п. 13, в якому в запам'ятовуючому пристрої додатково зберігаються команди, пов'язані із застосуванням першого відображення для символів опорного сигналу у часовому інтервалі, коли до їх складу включається індикатор DTX, з використанням другого відображення для символів опорного сигналу у часовому інтервалі, коли до їх складу включається індикатор АСК, і з використанням третього відображення для символів опорного сигналу у часовому інтервалі, коли до їх складу включається індикатор NAK. 15. Пристрій бездротового зв'язку за п. 14, в якому в запам'ятовуючому пристрої додатково зберігаються команди, пов'язані з встановленням першого символу опорного сигналу у часовому інтервалі таким, що дорівнює 1, і другого символу опорного сигналу у часовому інтервалі таким, що дорівнює j, коли застосовується перше відображення для включення до їх складу індикатора DTX, з встановленням першого символу опорного сигналу у часовому інтервалі таким, що дорівнює 1, і другого символу опорного сигналу у часовому інтервалі таким, що дорівнює -1, коли використовується друге відображення для включення до їх складу індикатора АСК, і з встановленням першого символу опорного сигналу у часовому інтервалі таким, що дорівнює 1, і другого символу опорного сигналу у часовому інтервалі таким, що дорівнює 1, коли використовується третє відображення для включення до їх складу індикатора NAK. 16. Пристрій бездротового зв'язку за п. 14, в якому в запам'ятовуючому пристрої додатково зберігаються команди, пов'язані з встановленням першого символу опорного сигналу у часовому інтервалі таким, що дорівнює 1, і другого символу опорного сигналу у часовому інтервалі таким, що дорівнює 1, коли застосовується перше відображення для включення до їх складу індикатора DTX, з встановленням першого символу опорного сигналу у часовому інтервалі рівним 1 і другого символу опорного сигналу у часовому інтервалі таким, що дорівнює -1, коли використовується друге відо 5 браження для включення до їх складу індикатора АСК, і з встановленням першого символу опорного сигналу у часовому інтервалі таким, що дорівнює 1, і другого символу опорного сигналу у часовому інтервалі таким, що дорівнює 1, коли використовується третє відображення для включення до їх складу індикатора NAK. 17. Пристрій бездротового зв'язку за п. 13, в якому в запам'ятовуючому пристрої додатково зберігаються команди, пов'язані з встановленням першого символу опорного сигналу у часовому інтервалі таким, що дорівнює 1, і другого символу опорного сигналу у часовому інтервалі таким, що дорівнює 1, при роботі в режимі DTX у зв'язку з роботою низхідної лінії зв'язку з множиною входів і множиною виходів (МІМО). 18. Пристрій бездротового зв'язку за п. 11, в якому в запам'ятовуючому пристрої додатково зберігаються команди, пов'язані з додаванням біта стану передачі до набору бітів, що відображають інформацію CQI, з встановленням значення біта стану передачі для сигналізації одного з режиму DTX або режиму не-DTX, і з спільним кодуванням біта стану передачі і бітів, які відображають інформацію CQI, в символи неопорного сигналу у часовому інтервалі. 19. Пристрій бездротового зв'язку за п. 18, в якому біт стану передачі може здійснювати перемикання між лінійним додаванням або недодаванням конкретного базисного вектора Ріда-Мюллера (RM) на основі одного з режиму роботи DTX або режиму роботи не-DTX. 20. Пристрій бездротового зв'язку, який забезпечує можливість сигналізації переривистої передачі (DTX) з інформацією індикатора якості каналу (CQI) в базову станцію в середовищі бездротового зв'язку, що містить: засіб кодування підкадру каналу керування висхідної лінії зв'язку таким чином, щоб він включав в себе інформацію CQI з щонайменше одним індикатором, за допомогою якого розрізнюється успішне декодування каналу керування низхідної лінії зв'язку і каналу даних низхідної лінії зв'язку, неуспішне декодування каналу керування низхідної лінії зв'язку і неуспішне декодування каналу даних низхідної лінії зв'язку; і засіб передачі підкадру каналу керування висхідної лінії в базову станцію; причому згаданий щонайменше один індикатор включається до складу символів опорного сигналу в часовому інтервалі в підкадрі каналу керування висхідної лінії зв'язку; і при цьому інформація CQI включається до складу символів неопорного сигналу в цьому часовому інтервалі. 21. Пристрій бездротового зв'язку за п. 20, що додатково містить засіб включення індикатора DTX з інформацією CQI до складу загального набору символів в підкадрі каналу керування висхідної лінії зв'язку. 22. Пристрій бездротового зв'язку за п. 21, в якому загальний набір символів включає в себе символи не опорного сигналу. 23. Пристрій бездротового зв'язку за п. 20, що додатково містить засіб включення індикатора DTX 95871 6 до складу символів опорного сигналу в підкадрі каналу керування висхідної лінії зв'язку. 24. Пристрій бездротового зв'язку за п. 23, в якому для символів опорного сигналу використовується конкретне відображення, яке відповідає індикатору DTX, з набору можливих відображень. 25. Пристрій бездротового зв'язку за п. 24, в якому конкретне відображення включає в себе встановлення першого символу опорного сигналу у часовому інтервалі таким, що дорівнює 1, і другого символу опорного сигналу у часовому інтервалі таким, що дорівнює j. 26. Спосіб, який сприяє виявленню переривистої передачі (DTX) в середовищі бездротового зв'язку, що містить етапи, на яких: приймають підкадр каналу керування висхідної лінії з термінала доступу; декодують підкадр каналу керування висхідної лінії зв'язку для ідентифікації індикатора якості каналу (CQI), переданого по зворотному зв'язку з термінала доступу; і декодують підкадр каналу керування висхідної лінії для виявлення щонайменше одного індикатора, за допомогою якого розрізнюють успішне декодування, помилку декодування каналу керування низхідної лінії зв'язку і помилку декодування каналу даних низхідної лінії зв'язку, які виявлені терміналом доступу; причому згаданий щонайменше один індикатор виявляють у символах опорного сигналу в часовому інтервалі підкадру каналу керування висхідної лінії зв'язку, а інформацію зворотного зв'язку CQI ідентифікують у символах неопорного сигналу в цьому часовому інтервалі. 27. Спосіб за п. 26, що додатково містить етап, на якому передбачають, що термінал доступу працює в режимі DTX, коли підкадр каналу керування висхідної лінії зв'язку не відповідає призначенню, посланому в термінал доступу за допомогою передачі по низхідній лінії зв'язку. 28. Спосіб за п. 26, в якому згаданий щонайменше один індикатор виявляють з першого набору символів у часовому інтервалі, а інформацію зворотного зв'язку CQI ідентифікують у другому наборі символів у часовому інтервалі, причому перший набір і другий набір є взаємовиключними. 29. Спосіб за п. 28, в якому перший набір символів включає в себе символи опорного сигналу, а другий набір символів включає в себе символи неопорного сигналу. 30. Спосіб за п. 26, в якому згаданий щонайменше один індикатор виявляють, щонайменше частково, на основі значення біта стану передачі, доданого до бітів інформації CQI, що переноситься набором символів в підкадрі каналу керування висхідної лінії зв'язку. 31. Пристрій бездротового зв'язку, який забезпечує можливість виявлення переривистої передачі (DTX), про яку сигналізує термінал доступу, в середовищі бездротового зв'язку, що містить: засіб отримання підкадру каналу керування висхідної лінії зв'язку з термінала доступу; і засіб декодування підкадру каналу керування висхідної лінії зв'язку для розпізнавання індикатора якості каналу (CQI), переданого по зворотному 7 95871 8 зв'язку, і щонайменше одного індикатора, за допомогою якого розрізнюються успішне декодування, неправильне декодування каналу керування низхідної лінії зв'язку і неправильне декодування каналу даних низхідної лінії зв'язку, виявлені терміналом доступу, причому згаданий щонайменше один індикатор виявляється в символах опорного сигналу в часовому інтервалі підкадру каналу керування висхідної лінії зв'язку, а інформація зворотного зв'язку CQI ідентифікується у символах неопорного сигналу в цьому часовому інтервалі. 32. Пристрій бездротового зв'язку за п. 31, в якому щонайменше один індикатор виявляється, щонайменше частково, на основі значення біта стану передачі, доданого до бітів інформації CQI, що переноситься набором символів в підкадрі каналу керування висхідної лінії зв'язку. 33. Пристрій в системі бездротового зв'язку, що містить: процесор, сконфігурований для: отримання підкадру каналу керування висхідної лінії зв'язку з термінала доступу; декодування підкадру каналу керування висхідної лінії зв'язку для виявлення індикатора якості каналу (CQI), переданого по зворотному зв'язку з термінала доступу; і декодування підкадру каналу керування висхідної лінії зв'язку для: розпізнавання щонайменше одного індикатора, за допомогою якого розрізнюються успішне декодування, помилка декодування каналу керування низхідної лінії зв'язку і помилка декодування каналу даних низхідної лінії зв'язку, що виявляються терміналом доступу, причому згаданий щонайменше один індикатор виявляється в символах опорного сигналу в часовому інтервалі підкадру каналу керування висхідної лінії зв'язку, а інформація зворотного зв'язку CQI ідентифікується у символах неопорного сигналу в цьому часовому інтервалі. 34. Зчитуваний комп'ютером носій інформації, який містить комп'ютерний програмний продукт, що включає в себе команди, які, при виконанні комп'ютерною системою, спонукають її до виконання способу за будь-яким з пунктів 1-10. 35. Зчитуваний комп'ютером носій інформації, який містить комп'ютерний програмний продукт, що включає в себе команди, які, при виконанні комп'ютерною системою, спонукають її до виконання способу за будь-яким з пунктів 26-30. По даній заявці вимагається пріоритет попередньої патентної заявки США № 61/027254, озаглавленої "DTX ENCODING IN LTE UPLINK CONTROL", поданої 8 лютого 2008 p., і попередньої патентної заявки США № 61/039548, озаглавленої "DTX ENCODING IN LTE UPLINK CONTROL", поданої 26 березня 2008 p. Вищезазначені заявки включені в цей документ в повному об'ємі шляхом посилання. Приведений нижче опис належить, загалом, до галузі техніки бездротового зв'язку і, зокрема, до сигналізації переривистої передачі по каналу керування висхідної лінії в системі бездротового зв'язку. У широких масштабах розгорнені системи бездротового зв'язку, що забезпечують зв'язок різних типів; за допомогою таких систем бездротового зв'язку може бути забезпечений, наприклад, мовний зв'язок і/або зв'язок в режимі передачі даних. Типова система або мережа бездротового зв'язку може забезпечувати доступ множині користувачів до одного або до більшої кількості спільно використовуваних ресурсів (якими є, наприклад, ширина смуги частот, потужність передачі,...). Наприклад, в системі може використовуватися множина способів множинного доступу наприклад, мультиплексування з частотним розділенням (FDM), мультиплексування з часовим розділенням (TDM), мультиплексування з кодовим розділенням (CDM), мультиплексування з ортогональним частотним розділенням (OFDM) і інші. Звичайно системи бездротового зв'язку множинного доступу можуть одночасно забезпечувати підтримку зв'язку для множини терміналів доступу. Кожний термінал доступу може підтримувати зв'я зок з однією або з великою кількістю базових станцій за допомогою передач по лініях прямого і зворотного зв'язку. Термін "пряма лінія зв'язку" (або "низхідна лінія зв'язку") належить до лінії зв'язку з базових станцій в термінали, а термін "зворотна лінія зв'язку" (або "висхідна лінія зв'язку") належить до лінії зв'язку з терміналів в базові станції. Ця лінія зв'язку може бути встановлена за допомогою системи "з одним входом і одним виходом", системи "з множиною входів і одним виходом" або системи "з множиною входів і множиною виходів" (ΜΙΜΟ). У системах "з множиною входів і множиною виходів" (ΜΙΜΟ) звичайно використовують множину (ΝТ) передавальних антен і множину (NR) приймальних антен для передачі даних. Канал ΜΙΜΟ, сформований за допомогою передавальних ΝТ антен і NR приймальних антен, може бути розкладений на NS незалежних каналів, які можуть називатися просторовими каналами, де NS ≤ {NT, NR}. Кожний з NS незалежних каналів відповідає розмірності. Крім того, системи ΜΙΜΟ можуть забезпечити поліпшене функціонування (наприклад, підвищену ефективність використання спектра, більш високу пропускну здатність і/або більш високу надійність) при використанні додаткових розмірностей, створених множиною передавальних і приймальних антен. Системи ΜΙΜΟ можуть забезпечувати підтримку різних способів дуплексного зв'язку для розділення передачі інформації по лініях прямого і зворотного зв'язку через загальне фізичне середовище. Наприклад, в системах дуплексного зв'язку з частотним розділенням (FDD) можуть використовуватися різні області частот для зв'язку 9 по лініях прямого і зворотного зв'язку. Крім того, в системах дуплексного зв'язку з часовим розділенням (TDD) для зв'язку по прямій і зворотній лініях зв'язку може використовуватися загальна область частот, в результаті чого принцип взаємності дозволяє виконувати оцінку параметрів прямого каналу зв'язку по параметрах зворотного каналу зв'язку. У системах бездротового зв'язку часто використовують одну або більшу кількість базових станцій, які забезпечують зону обслуговування. Типова базова станція може передавати множину потоків даних для послуг широкомовної, багатоадресної і/або одноадресної передачі, де потоком даних може бути потік даних, який може представляти інтерес для термінала доступу як такий, що приймається незалежно. Термінал доступу, який знаходиться в межах зони обслуговування такої базової станції, може використовуватися для прийому одного, більше одного або всіх потоків даних, які переносяться складовим потоком. Аналогічним чином, термінал доступу може передавати дані в базову станцію або в інший термінал доступу. Термінал доступу може виробляти оцінку якості каналу бездротового зв'язку. Наприклад, термінал доступу може видавати такий критерій якості каналу, як, наприклад, індикатор якості каналу (CQI), який може бути повідомлений в базову станцію по каналу висхідної лінії. Крім того, інформація, призначена для термінала доступу, може бути передана з базової станції по каналу керування низхідної лінії і/або по каналу даних низхідної лінії. Термінал доступу може підтверджувати або заперечувати виявлення інформації, переданої по каналу даних низхідної лінії, шляхом передачі символу підтвердження прийому (АСK) або символу непідтвердження прийому (NAK) в базову станцію. Часто інформація CQI і інформація ACK/NAK можуть бути мультиплексованими терміналом доступу в загальному підкадрі каналу керування висхідної лінії. Однак, традиційні способи, в яких інформація CQI і інформація ACK/NAK мультиплексується в одному і тому ж підкадрі каналу керування висхідної лінії, звичайно не дозволяють терміналу доступу проводити відмінності між помилками декодування інформації, що повідомляються в базову станцію, переданої по каналу даних низхідної лінії, і інформації, переданої по каналу керування низхідної лінії. Відповідно, базова станція може виявитися нездатною розпізнавати, яку саме інформацію не вдалося декодувати терміналу доступу: інформацію, передану по каналу даних низхідної лінії, і/або інформацію, передану по каналу керування низхідної лінії. Нижче приведений спрощений короткий виклад суті одного або більше варіантів здійснення винаходу для забезпечення розуміння основоположних принципів, закладених в цих варіантах здійснення винаходу. Цей короткий виклад суті винаходу не є вичерпним коротким оглядом всіх передбачуваних варіантів здійснення винаходу, і мають на увазі, що він не визначає ні ключові або критично важливі елементи всіх варіантів здійснення винаходу, ні об'єм патентних домагань якихнебудь або всіх варіантів здійснення винаходу. 95871 10 Єдиним його призначенням є представлення деяких ідей з одного або з більшої кількості варіантів здійснення винаходу в спрощеному вигляді як ввідної частини до більш докладного опису, який приведений нижче. Згідно з одним або більше варіантами здійснення винаходу і відповідним розкриттях їх суті різні аспекти описані застосовно до полегшення сигналізації і виявлення переривистої передачі (DTX) в середовищі бездротового зв'язку. Покажчик DTX і індикатор якості каналу (CQI), що передається по зворотному зв'язку, можуть бути мультиплексовані в загальному підкадрі каналу керування висхідної лінії і передані в базову станцію, коли термінал доступу працює в режимі DTX для каналу підтвердження прийому (АСK). Крім того, при роботі в режимі, що не є режимом DTX, термінал доступу може виконувати мультиплексування покажчика АСK або покажчика NAK з CQI, що передається по зворотному зв'язку, в загальному підкадрі каналу керування висхідної лінії, який після цього може бути переданий в базову станцію. Відповідно, базова станція може виявляти режим, в якому працює термінал доступу: в режимі DTX або в режимі, що не є режимом DTX. Згідно з прикладом символи опорного сигналу можуть транспортувати один з наступних покажчиків: покажчик DTX, покажчик АСK або покажчик NAK. Згідно з іншим прикладом CQI, що передається по зворотному зв'язку, і покажчик DTX можуть бути об'єднані, і може бути здійснена їх спільне транспортування за допомогою символів, що не є символами опорного сигналу. Згідно зі спорідненими аспектами тут описаний спосіб, що полегшує сигналізацію переривистої передачі (DTX) в базову станцію в середовищі бездротового зв'язку. Спосіб може включати в себе операцію кодування інформації індикатора якості каналу (CQI) і покажчика DTX в підкадрі каналу керування висхідної лінії, що відповідає каналу керування низхідної лінії, коли визначено, що декодування каналу керування низхідної лінії було неуспішним. Крім того, спосіб може включити в себе операцію передачі закодованого підкадру каналу керування висхідної лінії в базову станцію. Інший аспект належить до пристрою бездротового зв'язку. Пристрій бездротового зв'язку може включати в себе запам'ятовуючий пристрій, в якому зберігаються команди, пов'язані з кодуванням інформації індикатора якості каналу (CQI) і покажчика переривистої передачі (DTX) в підкадрі каналу керування висхідної лінії, що відповідає каналу керування низхідної лінії, коли визначено, що декодування каналу керування низхідної лінії було неуспішним, з кодуванням інформації CQI і одного з наступних покажчиків: покажчика символу підтвердження прийому (АСK) або покажчика непідтвердження прийому (NAK), в підкадрі каналу керування висхідної лінії, що відповідає каналу керування низхідної лінії, коли визначено, що канал керування низхідної лінії був декодований успішно, і з передачею закодованого підкадру каналу керування висхідної лінії в базову станцію. Крім того, пристрій бездротового зв'язку може включати в себе процесор, пов'язаний із запам'ятовуючим 11 пристроєм, який сконфігурований для виконання команд, що зберігаються в запам'ятовуючому пристрої. Ще один аспект належить до пристрою бездротового зв'язку, який забезпечує можливість сигналізації переривистої передачі (DTX) разом з інформацією індикатора якості каналу (CQI) в базову станцію в середовищі бездротового зв'язку. Пристрій бездротового зв'язку може включати в себе засіб кодування підкадру каналу керування висхідної лінії таким чином, щоб він включав в себе інформацію CQI щонайменше з одним покажчиком, за допомогою якого розрізнюють успішне декодування каналу керування низхідної лінії і каналу даних низхідної лінії, неуспішне декодування каналу керування низхідної лінії і неуспішне декодування каналу даних низхідної лінії. Крім того, пристрій бездротового зв'язку може включати в себе засіб передачі підкадру каналу керування висхідної лінії в базову станцію. Ще один аспект належить до комп'ютерного програмного продукту, який може містити зчитуваний комп'ютером носій інформації. Зчитуваний комп'ютером носій інформації може включати в себе код для кодування підкадру каналу керування висхідної лінії таким чином, щоб він включав в себе інформацію CQI щонайменше з одним покажчиком, за допомогою якого розрізнюють успішне декодування каналу керування низхідної лінії і каналу даних низхідної лінії, неуспішне декодування каналу керування низхідної лінії і неуспішне декодування каналу даних низхідної лінії. Крім того, зчитуваний комп'ютером носій інформації може містити код для передачі підкадру каналу керування висхідної лінії в базову станцію. Згідно з іншим аспектом пристрій в системі бездротового зв'язку може включати в себе процесор, причому цей процесор може бути сконфігурований для визначення того, чи є канал керування низхідної лінії успішно декодований, шляхом розпізнавання того, чи є призначення, яке відповідає каналу керування висхідної лінії, послане по каналу керування низхідної лінії, прийнятим і декодованим. Крім того, процесор може бути сконфігурований для кодування інформації індикатора якості каналу (CQI) і покажчика DTX в підкадрі каналу керування висхідної лінії, що відповідає каналу керування низхідної лінії, коли визначено, що декодування каналу керування низхідної лінії було неуспішним. Крім того, процесор може бути сконфігурований для кодування інформації CQI і одного з покажчиків: покажчика символу підтвердження прийому (АСK) або покажчика символу непідтвердження прийому (NAK), в підкадрі каналу керування висхідної лінії, що відповідає каналу керування низхідної лінії, коли визначено, що декодування каналу керування низхідної лінії було успішним. Процесор також може бути сконфігурований для передачі закодованого підкадру каналу керування висхідної лінії в базову станцію. Згідно з іншими аспектами тут описаний спосіб, який полегшує виявлення переривистої передачі (DTX) в середовищі бездротового зв'язку. Спосіб може включати в себе операцію прийому підкадру каналу керування висхідної лінії з термі 95871 12 нала доступу. Крім того, спосіб може включати в себе операцію декодування підкадру каналу керування висхідної лінії для розпізнавання індикатора якості каналу (CQI), переданого по зворотному зв'язку з термінала доступу. Крім того, спосіб може включати в себе операцію декодування підкадру каналу керування висхідної лінії для виявлення щонайменше одного покажчика, за допомогою якого розрізнюють успішне декодування, помилку декодування каналу керування низхідної лінії і помилку декодування каналу даних низхідної лінії, які мають місце в терміналі доступу. Ще один аспект належить до пристрою бездротового зв'язку, який може включати в себе запам'ятовуючий пристрій, в якому зберігаються команди, пов'язані з отриманням підкадру каналу керування висхідної лінії з термінала доступу, з декодування підкадру каналу керування висхідної лінії для розпізнавання індикатора якості каналу (CQI), переданого по зворотному зв'язку з термінала доступу, і з декодування підкадру каналу керування висхідної лінії для виявлення щонайменше одного покажчика, за допомогою якого розрізнюють успішне декодування, помилку декодування каналу керування низхідної лінії і помилку декодування каналу даних низхідної лінії, які мають місце в терміналі доступу. Крім того, пристрій бездротового зв'язку може містити процесор, пов'язаний із запам'ятовуючим пристроєм, який сконфігурований для виконання команд, що зберігаються в запам'ятовуючому пристрої. Інший аспект належить до пристрою бездротового зв'язку, який забезпечує можливість виявлення переривистої передачі (DTX), про яку сигналізує термінал доступу, в середовищі бездротового зв'язку. Пристрій бездротового зв'язку може включати в себе засіб отримання підкадру каналу керування висхідної лінії з термінала доступу. Крім того, пристрій бездротового зв'язку може включати в себе засіб декодування підкадру каналу керування висхідної лінії для розпізнавання індикатора якості каналу (CQI), переданого по зворотному зв'язку, і щонайменше одного покажчика, за допомогою якого розрізнюють успішне декодування, неправильне декодування каналу керування низхідної лінії і неправильне декодування каналу даних низхідної лінії, які мають місце в терміналі доступу. Ще один аспект належить до комп'ютерного програмного продукту, який може містити зчитуваний комп'ютером носій інформації. Зчитуваний комп'ютером носій інформації може включати в себе код для прийому підкадру каналу керування висхідної лінії з термінала доступу. Крім того, зчитуваний комп'ютером носій інформації може включати в себе код для декодування підкадру каналу керування висхідної лінії для розпізнавання індикатора якості каналу (CQI), переданого по зворотному зв'язку, і щонайменше одного покажчика, за допомогою якого розрізнюють успішне декодування, неправильне декодування каналу керування низхідної лінії і неправильне декодування каналу даних низхідної лінії, які мають місце в терміналі доступу. 13 Згідно з іншим аспектом пристрій в системі бездротового зв'язку може включати в себе процесор, причому цей процесор може бути сконфігурований для отримання підкадру каналу керування висхідної лінії з термінала доступу. Крім того, процесор може бути сконфігурований для декодування підкадру каналу керування висхідної лінії для виявлення індикатора якості каналу (CQI), переданого по зворотному зв'язку з термінала доступу. Крім того, процесор може бути сконфігурований для декодування підкадру каналу керування висхідної лінії для розпізнавання щонайменше одного покажчика, за допомогою якого розрізнюють успішне декодування, помилку декодування каналу керування низхідної лінії і помилку декодування каналу даних низхідної лінії, які мають місце в терміналі доступу. Для досягнення вищевикладених і споріднених цілей один або більша кількість варіантів здійснення даного винаходу містять ознаки, повний опис яких приведений нижче, і які детально викладені в формулі винаходу. У приведеному нижче описі і на прикладених кресленнях детально викладені деякі ілюстративні аспекти одного або більшої кількості варіантів здійснення винаходу. Однак, ці аспекти вказують тільки лише деякі з різних можливих способів використання принципів, викладених в різних варіантах здійснення винаходу, і мають на увазі, що описані варіанти здійснення винаходу включають в себе всі такі аспекти і їх еквіваленти. На фіг. 1 проілюстрована система бездротового зв'язку згідно з різними аспектами, які тут викладені. На фіг. 2 проілюстрована приведена як приклад система, в якій використовують сигналізацію про DTX в середовищі бездротового зв'язку. На фіг. 3 проілюстрована приведена як приклад система, в якій використовують опорні сигнали для сигналізації про DTX в середовищі бездротового зв'язку. На фіг. 4 проілюстрована приведена як приклад система, в якій інформацію DTX кодують разом з інформацією CQI, в середовищі бездротового зв'язку. На фіг. 5 проілюстрований приклад підкадру каналу PUCCH, який може використовуватисязастосовно до сигналізації про DTX в середовищі бездротового зв'язку. На фіг. 6 проілюстрована приведена як приклад методологія, яка полегшує сигналізацію переривистої передачі (DTX) в базову станцію в середовищі бездротового зв'язку. На фіг. 7 проілюстрована приведена як приклад методологія, яка полегшує виявлення переривистої передачі (DTX) в середовищі бездротового зв'язку. На фіг. 8 проілюстрований приведений як приклад термінал доступу, який посилає покажчик DTX в базову станцію в системі бездротового зв'язку. На фіг. 9 проілюстрована приведена як приклад система, в якій виявляють передачі в режимі DTX по висхідній лінії зв'язку в середовищі бездротового зв'язку. 95871 14 На фіг. 10 проілюстроване приведене як приклад середовище мережі бездротового зв'язку, яке може використовуватися спільно з різними описаними тут системами і способами. На фіг. 11 проілюстрована приведена як приклад система, яка забезпечує можливість сигналізації переривистої передачі (DTX) разом з інформацією індикатора якості каналу (CQI) в базову станцію в середовищі бездротового зв'язку. На фіг. 12 проілюстрована приведена як приклад система, яка забезпечує можливість виявлення переривистої передачі (DTX), про яку оповістив термінал доступу, в середовищі бездротового зв'язку. Тепер приведений опис різних варіантів здійснення даного винаходу з посиланням на креслення, на яких однакові номери позицій використані для позначення однакових елементів на всіх кресленнях. У приведеному нижче описі в пояснювальних цілях викладені численні конкретні подробиці для забезпечення повного розуміння одного або більше варіантів здійснення даного винаходу. Однак, очевидно, що такі варіанти здійснення винаходу можуть бути реалізовані на практиці без цих конкретних подробиць. У інших випадках відомі структури і пристрої показані у вигляді блоксхеми для полегшення опису однієї або більшої кількості варіантів здійснення винаходу. Мають на увазі, що використовувані в цій заявці на винахід терміни "компонент", "модуль", "система" і т. п. належать до пов'язаного з комп'ютером об'єкта, реалізованого будь-яким з нижченаведених засобів: апаратними засобами, програмно-апаратними засобами, за допомогою комбінації апаратних засобів і програмного забезпечення, за допомогою програмного забезпечення або виконуваного програмного забезпечення. Наприклад, компонентом може бути процес, що виконується в процесорі, процесор, об'єкт, виконуваний модуль, потік виконуваних задач, програма і/або комп'ютер, але ці приклади не є обмежуючою ознакою. Як ілюстрація, компонентом може бути як додаток, що виконується в обчислювальному пристрої, так і сам обчислювальний пристрій. У процесі і/або в потоці виконуваних задач може знаходитися один або більша кількість компонентів, і компонент може бути локалізованим на одному комп'ютері і/або розподіленим між двома або більше комп'ютерами. Крім того, ці компоненти можуть виконуватися з різних зчитуваних комп'ютером носіїв, на яких зберігаються різні структури даних. Ці компоненти можуть підтримувати зв'язок один з одним за допомогою локальних і/або віддалених процесів, наприклад, відповідно до сигналу, що містить один або більшу кількість пакетів даних (наприклад, дані з одного компонента взаємодіють з іншим компонентом в локальній системі, в розподіленій системі і/або через мережу, якою є, наприклад, мережа Інтернет, з іншими системами за допомогою сигналу). Описані тут способи можуть використовуватися для різних систем бездротового зв'язку, таких як, наприклад, системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи 15 множинного доступу з частотним розділенням (FDMA), системи множинного доступу з ортогональним частотним розділенням (OFDMA), системи множинного доступу з частотним розділенням на одній несучій (SC-FDMA) і інші системи. Терміни "система" і "мережа" часто використовуються як взаємозамінні. У системі CDMA може бути реалізована така технологія радіозв'язку, як, наприклад, технологія Універсального наземного радіозв'язку з абонентами (UTRA), технологія стандарту CDMA2000 і т. д. Технологія UTRA включає в себе технологію широкосмугової CDMA (W-CDMA) і інші варіанти CDMA. Стандарт CDMA2000 охоплює собою стандарти IS-2000, IS-95 і IS-856. У системі TDMA може бути реалізована така технологія радіозв'язку, як, наприклад, Глобальна система мобільного зв'язку (GSM). У системі OFDMA може бути реалізована така технологія радіозв'язку, як, наприклад, технологія стандарту "еволюціонована технологія UTRA" (E-UTRA), технологіястандарту "ультрамобільний широкосмуговий зв'язок" (UMB), технологія стандартів IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDM і т. д. UTRA і Е-UTRA є частиною Універсальної системи мобільного зв'язку (UMTS). Стандарт "довгострокова еволюція" (LTE), розроблений в рамках Проекту про партнерство в галузі систем зв'язку третього покоління (3GPP), є майбутньою версією стандарту UMTS, в якому використовують технологію E-UTRA із застосуванням OFDMA в низхідній лінії зв'язку і SC-FDMA у висхідній лінії зв'язку. При множинному доступі з частотним розділенням на одній несучій (SC-FDMA) використовують модуляцію на одній несучій і корекцію в частотній області. SC-FDMA має робочі характеристики, аналогічні характеристикам OFDMA, і, по суті, таку ж загальну міру складності. Сигнал в системі SCFDMA має низьке відношення максимальної потужності до її середнього значення (PAPR) внаслідок властивої їй структури на одній несучій. SC-FDMA може використовуватися, наприклад, при зв'язку по висхідній лінії зв'язку, де більш низьке значення PAPR дає значний виграш для терміналів доступу з точки зору ефективності використання потужності передачі. Відповідно, технологія SC-FDMA може бути реалізована як схема множинного доступу у висхідній лінії зв'язку згідно зі стандартом "довгострокова еволюція" (LTE) 3GPP або "еволюціонована технологія UTRA". Крім того, різні варіанти здійснення винаходу описані тут застосовно до термінала доступу. Термінал доступу також може називатися системою, абонентським пристроєм, абонентською станцією, рухомою станцією, мобільною станцією, віддаленою станцією, віддаленим терміналом, мобільним пристроєм, абонентським терміналом, терміналом, пристроєм бездротового зв'язку, користувацьким агентом, користувацьким пристроєм або абонентською апаратурою (UE). Терміналом доступу може бути стільниковий телефон, телефон бездротового зв'язку, телефон, який працює на основі протоколу ініціювання сеансу зв'язку (SIP), станція бездротового абонентського доступу (WLL), персональний цифровий інформаційний пристрій (PDA), кишеньковий пристрій, що має здатність 95871 16 бездротового зв'язку, обчислювальний пристрій або інший пристрій обробки, з'єднаний з бездротовим модемом. Крім того, різні варіанти здійснення винаходу описані тут застосовно до базової станції. Базова станція може використовуватися для зв'язку з терміналом (терміналами) доступу і також може називатися точкою доступу, вузлом В (Node В), еволюціонованим вузлом В (eNodeB) або якимнебудь іншим терміном. Різні описані тут аспекти або ознаки винаходу можуть бути реалізовані як спосіб, пристрій або виріб з використанням стандартної техніки програмування і/або інженерної техніки. Мають на увазі, що використовуваний тут термін "виріб" охоплює собою комп'ютерну програму, доступ до якої може бути здійснений з будь-якого зчитуваного за допомогою комп'ютера пристрою, носія або середовища. Наприклад, зчитуваними за допомогою комп'ютера носіями інформації можуть бути, в тому числі, запам'ятовуючі пристрої на магнітному носії (наприклад, накопичувач на жорстких дисках, гнучкий диск, магнітні смуги і т. д.), оптичні диски (наприклад, компакт-диск (CD), універсальний цифровий диск (DVD) і т. д.), інтелектуальні карти і пристрої флеш-пам'яті (наприклад, стираний програмований постійний запам'ятовуючий пристрій (EPROM), карта, пристрій типу "memory stick", пристрій типу "key drive" і т. д.), але ці приклади не є обмежуючою ознакою. Крім того, різні описані тут носії інформації можуть являти собою один або більшу кількість пристроїв і/або інших машинозчитуваних носіїв для зберігання інформації. Термін "машинозчитуваний носій інформації" може включати в себе канали бездротового зв'язку і різні інші середовища, здатні зберігати, вміщувати в собі і/або бути носієм команди (команд) і/або даних, але ці приклади не є обмежуючою ознакою. На фіг. 1 проілюстрована система 100 бездротового зв'язку згідно з різними представленими тут варіантами здійснення винаходу. Система 100 містить базову станцію 102, яка може включати в себе множину груп антен. Наприклад, одна група антен може включати в себе антени 104 і 106, інша група може включати в себе антени 108 і 110, а додаткова група може включати в себе антени 112 і 114. Для кожної групи антен проілюстровані дві антени; однак, для кожної групи може використовуватися більша або менша кількість антен. Для фахівця в даній галузі техніки зрозуміло, що базова станція 102 може додатково включати в себе ланцюг передавача і ланцюг приймача, кожен з яких може, в свою чергу, містити множину компонентів, пов'язаних з передачею і прийомом сигналів (наприклад, процесори, модулятори, мультиплексори, демодулятори, демультиплексори, антени і т. д.). Базова станція 102 може підтримувати зв'язок з одним або з великою кількістю терміналів доступу, наприклад, з терміналом 116 доступу і з терміналом 122 доступу; однак, потрібно розуміти, що базова станція 102 може підтримувати зв'язок, по суті, з будь-якою кількістю терміналів доступу, подібних до терміналів доступу 116 і 122. Терміналами 116 і 122 доступу можуть бути, наприклад, стільникові телефони, смартфони, портативні ком 17 п'ютери, кишенькові пристрої зв'язку, кишенькові обчислювальні пристрої, радіоприймачі супутникового зв'язку, приймачі глобальної системи визначення місцеположення, персональні цифрові інформаційні пристрої (PDA) і/або будь-який інший пристрій, придатний для зв'язку за допомогою системи 100 бездротового зв'язку. Як зображено на кресленні, термінал 116 доступу підтримує зв'язок з антенами 112 і 114, де антени 112 і 114 передають інформацію в термінал 116 доступу по лінії 118 прямого зв'язку і приймають інформацію з термінала 116 доступу по лінії 120 зворотного зв'язку. Крім того, термінал 122 доступу підтримує зв'язок з антенами 104 і 106, де антени 104 і 106 передають інформацію в термінал 122 доступу по прямій лінії 124 зв'язку і приймають інформацію з термінала 122 доступу по зворотній лінії 126 зв'язку. Наприклад, в системі дуплексного зв'язку з частотним розділенням (FDD) в прямій лінії 118 зв'язку може використовуватися інша смуга частот, ніж смуга частот, що використовується в зворотній лінії 120 зв'язку, і в прямій лінії 124 зв'язку може використовуватися інша смуга частот, ніж смуга частот, що використовується в зворотній лінії 126 зв'язку. Крім того, в системі дуплексного зв'язку з часовим розділенням (TDD) в прямій лінії 118 зв'язку і в зворотній лінії 120 зв'язку може використовуватися загальна смуга частот, і загальна смуга частот може використовуватися в прямій лінії 124 зв'язку і в зворотній лінії 126 зв'язку. Кожна група антен і/або зона, для підтримки зв'язку в якій вони призначені, може називатися сектором базової станції 102. Наприклад, групи антен можуть бути призначені для зв'язку з терміналами доступу в секторі зон, що охоплюються базовою станцією 102. При зв'язку по прямих лініях 118 і 124 зв'язку може використовуватися формування діаграми спрямованості передавальних антен базової станції 102 для поліпшення відношення сигнал-шум в лініях 118 і 124 прямого зв'язку для терміналів 116 і 122 доступу. До того ж, коли базова станція 102 використовує формування діаграми спрямованості антен для передач в термінали 116 і 122 доступи, що розосередилися випадковим чином по відповідній зоні обслуговування, термінали доступу в сусідніх стільниках можуть піддаватися меншим перешкодам в порівнянні з тим випадком, коли базова станція виконує передачу через одиночну антену у всі свої термінали доступу. Система 100 забезпечує можливість використання вдосконаленої схеми кодування, яка дозволяє терміналам 116, 122 доступу сигналізувати про неправильне декодування каналу керування низхідної лінії (наприклад, про неправильне декодування фізичного каналу керування низхідної лінії (PDCCH)) по каналу керування висхідної лінії (наприклад, по фізичному каналу керування висхідної лінії (PUCCH)) разом з інформацією про індикатор якості каналу (CQI) і з інформацією про символ підтвердження прийому (АСK)/символ непідтвердження прийому (NAK). На відміну від цього, традиційні схеми кодування (наприклад, для каналу PUCCH) звичайно нездатні дозволяти терміналам 116, 122 доступу сигналізувати про неправильне 95871 18 виявлення каналу керування низхідної лінії (наприклад, каналу PDCCH), коли інформація CQI і інформація ACK/NAK є мультиплексованими в одному і тому ж підкадрі каналу PUCCH. Відповідно, в таких традиційних схемах базова станція 102 може бути нездатною виявляти, чи був канал PDCCH успішно декодований терміналом доступу (наприклад, терміналом 116, 122 доступи) чи ні. Система 100 може забезпечувати підтримку сигналізації переривистої передачі (DTX) по каналу керування висхідної лінії (наприклад, по каналу PUCCH). Сигналізація DTX може забезпечувати здатність розрізнювати помилки декодування каналу керування низхідної лінії (наприклад, каналу PDCCH) і помилки декодування каналу даних низхідної лінії (наприклад, спільно використовуваного фізичного каналу низхідної лінії (PDSCH)). Інформація DTX може бути мультиплексована разом з інформацією CQI і/або з інформацією ACK/NAK в загальному підкадрі каналу керування висхідної лінії (наприклад, каналу PUCCH). На відміну від цього, звичайна платформа для мультиплексування CQI і ACK/NAK для звичайної довжини циклічного префікса може бути нездатною забезпечувати підтримку сигналізації DTX. Сигналізація DTX по каналу керування висхідної лінії (наприклад, по каналу PUCCH) дозволяє базовій станції 102 виявляти стан, коли канал керування низхідної лінії (наприклад, канал PDCCH) не був декодований конкретним терміналом доступу (наприклад, терміналом 116 доступу, терміналом 122 доступу). Базова станція 102 може виявляти, в якому режимі працює конкретний термінал доступу: в режимі DTX або в режимі, що не є режимом DTX, (наприклад, для каналу підтвердження прийому (АСK)) на основі сигналізації DTX. При виявленні режиму DTX базова станція 102 може краще вибрати версію надмірності (RV) для повторної передачі як частину способу гібридного автоматичного запиту на повторну передачу (HARQ). Наприклад, після визначення того, що конкретний термінал доступу (наприклад, термінал 116 доступу, термінал 122 доступу) працює в режимі DTX (наприклад, на основі прийнятого покажчика DTX), базова станція 102 може розпізнати, що низхідний канал керування (наприклад, канал PDCCH) не був декодований конкретним терміналом доступу. Згідно з цим прикладом, оскільки було визначено, що канал керування низхідної лінії не був декодований, базова станція 102 може додатково розпізнати те, що в конкретному терміналі доступу відсутня інформація з демодульованого каналу даних низхідної лінії (наприклад, каналу PDSCH), що зберігається у відповідному буфері HARQ, і, отже, може бути вибраний RV=0 для повторної передачі як частина способу HARQ. Як ще один приклад, після розпізнавання того, що конкретний термінал доступу (наприклад, термінал 116 доступу, термінал 122 доступу) працює в режимі, що не є режимом DTX, де з цього конкретного термінала доступу прийнятий NAK, базова станція 102 може розпізнати, що канал керування низхідної лінії (наприклад, канал PDCCH) був декодований цим конкретним терміналом доступу, і 19 що канал даних низхідної лінії (наприклад, канал PDSCH) не був успішно декодований цим конкретним терміналом доступу. Згідно з цим прикладом базова станція 102 може визначити, що в цьому конкретному терміналі доступу є прийнята версія RV=0, збережена у відповідному буфері HARQ; на основі цього базова станція 102 може вибрати іншу версію надмірності, ніж RV=0 (наприклад, RV=l), для повторної передачі в цей конкретний термінал доступу як частину способу HARQ. Крім того, виявлення режиму DTX може бути використане базовою станцією 102 для оцінки частоти появи помилок при декодуванні каналу керування низхідної лінії (наприклад, каналу PDCCH) для кожного термінала 116, 122 доступу. На основі отриманих в результаті оцінки значень частоти появи помилок при декодуванні базова станція 102 може оптимізувати розподіл ресурсів (наприклад, кількість елементів каналу керування (ССЕ), потужність передачі, що використовується базовою станцією 102) для передач по каналу керування низхідної лінії (наприклад, по каналу PDCCH) окремо для кожного термінала доступу 116, 122. Як подальший ілюстративний приклад, базова станція 102 може використовувати отримані в результаті оцінки значення частоти появи помилок при декодуванні для оптимізації розподілу ресурсів для сукупності терміналів доступу. На фіг. 2 проілюстрована система 200, в якій використовують сигналізацію про DTX в середовищі бездротового зв'язку. Система 200 включає в себе термінал 202 доступу, який може передавати і/або приймати інформацію, сигнали, дані, інструкції, команди, біти, символи і т. п. Термінал 202 доступу може підтримувати зв'язок з базовою станцією 204 по прямій лінії зв'язку і/або по зворотній лінії зв'язку. Базова станція 204 може передавати і/або приймати інформацію, сигнали, дані, інструкції, команди, біти, символи і т. п. Крім того, хоч це і не показано на кресленні, передбачають, що до складу системи 200 може входити будь-яка кількість терміналів доступу, аналогічних терміналу 202 доступу, і/або що до складу системи 200 може входити будь-яка кількість базових станцій, аналогічних базовій станції 204. Згідно з ілюстрацією системою 200 може бути система на основі стандарту "довгострокова еволюція" (LTE); однак, заявлений предмет винаходу не обмежений цим варіантом. Термінал 202 доступу може включати в себе пристрій 206 декодування каналу низхідної лінії, який декодує інформацію, сигнали, дані, інструкції, команди, біти, символи і т. д., отримані по каналу низхідної лінії. Наприклад, пристрій 206 декодування каналу низхідної лінії може виконувати декодування каналу керування низхідної лінії (наприклад, каналу PDCCH), каналу даних низхідної лінії (наприклад, каналу PDSCH) і т. п. Як ілюстративний приклад, пристрій 206 декодування каналу низхідної лінії може декодувати призначення, передане по каналу PDCCH, яке планує ресурси каналу висхідної лінії (наприклад, часу і частоти для передачі по каналу висхідної лінії, ресурси каналу PUCCH) для їх використання терміналом 202 доступу; однак, заявлений предмет винаходу не об 95871 20 межений цим варіантом. Згідно з іншим ілюстративним прикладом пристрій 206 декодування низхідної лінії може виконувати декодування, демодуляцію і т. д. даних, отриману по каналу PDSCH. Крім того, термінал 202 доступу може включати в себе генератор 208 повідомлень про CQI, який видає повідомлення про CQI, що надають інформацію про якість каналу. Генератор 208 повідомлень про CQI може видавати повідомлення про CQI, по суті, з будь-якою періодичністю. У альтернативному варіанті генератор 208 повідомлень про CQI може видавати повідомлення про CQI не періодично. Крім того, термінал 202 доступу може включати в себе пристрій 210 кодування, який кодує повідомлення для передачі. Наприклад, пристрій 210 кодування може виконувати мультиплексування різних сигналів, і мультиплексовані сигнали можуть бути після цього передані терміналом 202 доступу (наприклад, за допомогою передавача (на кресленні не показаний), антени (антен) (на кресленні не показані)) в базову станцію 204. Мультиплексовані сигнали можуть бути передані в базову станцію 204, наприклад, по каналу керування висхідної лінії (наприклад, по каналу PUCCH); однак, заявлений предмет винаходу не обмежений цим варіантом. Пристрій 210 кодування може додатково включати в себе сигналізатор 212 CQI,. сигналізатор 214 ACK/NAK і сигналізатор 216 DTX. Сигналізатор 212 CQI може отримувати повідомлення про CQI з генератора 208 повідомлень про CQI і включати таке повідомлення про CQI до складу закодованих сигналів, що передаються по висхідній лінії. Крім того, сигналізатор 214 ACK/NAK може вставляти покажчик АСK в закодовані сигнали, коли пристрій 206 декодування каналу низхідної лінії успішний демодулює інформацію, передану по каналу даних низхідної лінії (наприклад, по каналу PDSCH), або покажчик NAK в закодовані сигнали, коли пристрою декодування 206 каналу низхідної лінії не вдалося успішно демодулювати інформацію, передану по каналу даних низхідної лінії (наприклад, по каналу PDSCH). Крім того, сигналізатор 216 DTX може включати покажчик DTX до складу закодованих сигналів, коли пристрою 206 декодування каналу низхідної лінії не вдалося успішно декодувати інформацію про надання ресурсів, передану по каналу керування низхідної лінії (наприклад, по каналу PDCCH). Відповідно, сигналізатор 216 DTX може повідомляти базову станцію 204 про те, що термінал 202 доступу працює в режимі DTX (наприклад, застосовно до каналу підтвердження прийому (АСK)), шляхом включення покажчика DTX до складу закодованих сигналів, що передаються по висхідній лінії зв'язку (наприклад, по каналу PUCCH). Доцільно використовуючи сигналізатор 212 CQI, сигналізатор 214 ACK/NAK і сигналізатор 216 DTX, пристрій 210 кодування може виконувати мультиплексування інформації CQI, інформації ACK/NAK і/або інформації DTX в загальному підкадрі каналу керування висхідної лінії (наприклад, каналу PUCCH). Крім того, базова станція 204 може включати в себе планувальник 218 і пристрій 220 декодування 21 каналу висхідної лінії. Планувальник 218 може призначати ресурси (наприклад, ресурси висхідної лінії зв'язку, ресурси низхідної лінії зв'язку) для їх використання терміналом 202 доступу. Наприклад, планувальник 218 може надавати ресурси висхідної лінії зв'язку терміналу 202 доступу і видавати призначення, яке може бути передане в термінал 202 доступу, для вказівки такого надання ресурсів висхідної лінії зв'язку. Як ще один ілюстративний приклад, призначення, згенеровані планувальником 218, можуть бути передані в термінал 202 доступу по каналу керування низхідної лінії (наприклад, по каналу PDCCH); однак, заявлений предмет винаходу не обмежений цим варіантом. Крім того, пристрій 220 декодування каналу висхідної лінії може декодувати сигнали, прийняті базовою станцією 204 по висхідній лінії зв'язку. Наприклад, пристрій 220 декодування каналу висхідної лінії може виконувати демультиплексування множини сигналів, отриманих по висхідній лінії зв'язку (наприклад, множини символів, прийнятих в загальному підкадрі). Згідно з ще одним прикладом пристрій 220 декодування каналу висхідної лінії може виконати демодуляцію сигналів, прийнятих по каналу керування висхідної лінії (наприклад, по каналу PUCCH). Пристрій 220 декодування каналу висхідної лінії може додатково включати в себе пристрій 222 виявлення CQI, аналізатор 224 ACK/NAK і пристрій 226 розпізнавання DTX. Пристрій 222 виявлення CQI може розпізнавати інформацію CQI, прийняту як частину інформації, передану по висхідній лінії зв'язку з термінала 202 доступу. Крім того, аналізатор 224 ACK/NAK може розпізнавати, чи міститься покажчик АСK або покажчик NAK в інформації, переданій по висхідній лінії зв'язку. Покажчик АСK або покажчик NAK можуть бути передані терміналом 202 доступу в залежності від того, чи була інформація, передана по низхідній лінії зв'язку, яка була передана базовою станцією 204 по каналу даних низхідної лінії (наприклад, по каналу PDSCH), успішно декодована терміналом 202 доступу (наприклад, пристроєм 206 декодування каналу низхідної лінії). Крім того, пристрій 226 розпізнавання DTX може розпізнавати те, коли інформація, передана по висхідній лінії зв'язку, включає в себе покажчик DTX, для розрізнення того, чи є передача по висхідній лінії зв'язку передачею в режимі DTX, посланою терміналом 202 доступу, чи ні. Отже, пристрій 226 розпізнавання DTX може виявляти те, коли термінал 202 доступу працює в режимі DTX. Згідно з ілюстративним прикладом сигналізація DTX, природно, може відбуватися тоді, коли термінал доступу звичайно виконує передачу по каналу PUCCH в форматі 0 або 1. Відповідно до цього ілюстративного прикладу, коли термінал доступу пропускає передачу по каналу PDCCH, то результатом цього може бути DTX по каналу PUCCH. Крім того, це може бути виявлене базовою станцією (наприклад, якщо базова станція використовує приймач з трьома станами). Однак в приведеному вище ілюстративному прикладі не може бути розглянутий випадок, в якому інформа 95871 22 ція про CQI є мультиплексованою з покажчиком АСK або з покажчиком NAK. Коли покажчик АСK або покажчик NAK є мультиплексованим з інформацією CQI в каналі PUCCH, то вищезазначена сигналізація DTX, природно, не відбувається, оскільки інформація CQI була б передана незалежно від результату декодування каналу PDCCH. Крім того, традиційні схеми звичайно забезпечують кодування інформації CQI плюс покажчика NAK в формі того ж сигналу, що самого передається, як і при передачі тільки однієї інформації CQI (наприклад, окремої інформації CQI без мультиплексування з ACK/NAK,...). Відповідно, ці традиційні схеми можуть бути не здатними забезпечувати можливість виявлення базовою станцією того, що термінал доступу працює в режимі DTX. Схеми, які звичайно використовують, можуть забезпечувати модуляцію символів опорного сигналу (RS) каналу PUCCH з інформацією АСK або NAK. Наприклад, в кожному часовому інтервалі можуть бути передані два символи опорного сигналу для забезпечення опорної фази для декодування каналу PUCCH із звичайною довжиною циклічного префікса. У разі передачі тільки CQI (наприклад, без АСK або NAK, що може мати місце тоді, коли термінал доступу працює в режимі DTX) значення обох з двох символів опорного сигналу у часовому інтервалі можуть бути встановлені рівними Т. Крім того, у разі передачі CQI плюс АСK або NAK значення першого з двох символів опорного сигналу у часовому інтервалі може бути встановлене рівним '1', тоді як значення другого символу опорного сигналу у часовому інтервалі може бути встановлене рівним Τ або '-1' для сигналізації АСK або ΝΑΚ у разі системи "з одним входом і множиною виходів" (SIMO), або ж воно може бути встановлене рівним одному з чотирьох символів квадратурної фазової маніпуляції (QPSK) для сигналізації ΝΑΚ/ΝΑΚ, ACK/NAK, NAK/ACK або АСK/АСK для двох потоків в системі "з множиною входів і множиною виходів" (ΜΙΜΟ). Наприклад, відповідність, що використовується для випадку ΜΙΜΟ, може бути наступною: ΝΑΚ7ΝΑΚ може бути поставлено у відповідність значенню Т, ACK/NAK може бути поставлено у відповідність значенню 'j', NAK/ACK може бути поставлено у відповідність значенню '-j', і АСK/АСK може бути поставлено у відповідність значенню '-1'. Однак потрібно розуміти, що в альтернативному варіанті можуть бути використані інша відповідність і/або інші варіанти вибору точок з сукупності. Крім того, передані символи можуть бути, наприклад, повернені на 45 градусів для того, щоб вони співпадали із звичайною сукупністю при квадратурній фазовій маніпуляції (QPSK); однак, заявлений предмет винаходу не обмежений цим варіантом. Система 200 видозмінює вищевикладене для забезпечення можливості сигналізації DTX терміналом 202 доступу і виявлення DTX базовою станцією 204. Термінал 202 доступу може сигналізувати про пропущений стан каналу PDCCH по каналу PUCCH висхідної лінії зв'язку, коли канал PUCCH є засобом передачі CQI, мультиплексованого з інформацією АСK або NAK в тому ж самому 23 підкадрі, для звичайної довжини циклічного префікса. Термінал 202 доступу може використовувати різні варіанти сигналізації для низхідної лінії зв'язку, яка працює в режимі SIMO, і/або для низхідної лінії зв'язку, яка працює в режимі ΜΙΜΟ. Як ще один приклад, коли базовою станцією 204 заплановано (наприклад, з використанням планувальника 218), що термінал 202 доступу не виконує передачу по висхідній лінії зв'язку, але, проте, передача по висхідній лінії зв'язку (наприклад, підкадр каналу PUCCH) прийнята, то пристрій 220 декодування каналу висхідної лінії може зумовлювати декодування каналу PUCCH, передбачаючи, що термінал 202 доступу працює в стані DTX. Таким чином, пристрій 220 декодування каналу висхідної лінії (наприклад, пристрій 226 розпізнавання DTX) може декодувати отриманий підкадр каналу PUCCH, передбачаючи, що про DTX було повідомлено терміналом 202 доступу. Отже, ефективність декодування в цьому випадку може бути, по суті, аналогічною ефективності декодування в звичайних схемах, і, отже, додавання сигналізації DTX може усунути значний шкідливий вплив на функціонування в форматі "тільки CQI". На фіг. 3 проілюстрована система 300, в якій використовуються опорні сигнали для сигналізації DTX в середовищі бездротового зв'язку. Система 300 містить термінал 202 доступу, який може додатково включати в себе пристрій 210 кодування, і базову станцію 204, яка може додатково включати в себе пристрій 220 декодування каналу висхідної лінії. Пристрій 210 кодування може включати в себе сигналізатор 212 CQI, що кодує інформацію CQI (наприклад, видану генератором 208 повідомлень про CQI по фіг. 2) для її передачі в базову станцію 204. Пристрій 210 кодування також може включати в себе генератор 302 опорного сигналу, який може додатково включати в себе, наприклад, сигналізатор 214 ACK/NAK і сигналізатор 216 DTX. Згідно з цим прикладом генератор 302 опорного сигналу може доцільно використовувати сигналізатор 214 ACK/NAK і сигналізатор 216 DTX для кодування покажчика АСK, покажчика NAK і/або покажчика DTX з символами опорного сигналу, які можуть бути передані по каналу керування висхідної лінії (наприклад, по каналу PUCCH). Таким чином, згідно із зображеним прикладом два символи (наприклад, опорні сигнали) у часовому інтервалі можуть бути закодовані для сигналізації АСK, NAK або DTX в базову станцію 204, тоді як частина символів, що залишилася (наприклад, п'ять інших символів), у часовому інтервалі може бути закодована сигналізатором 212 CQI разом з інформацією CQI. Пристрій 220 декодування каналу висхідної лінії може включати в себе пристрій 222 виявлення CQI і аналізатор 304 опорного сигналу. Аналізатор 304 опорного сигналу може додатково містити аналізатор 224 ACK/NAK і пристрій розпізнавання 226 DTX і може виробляти оцінку прийнятого символу (прийнятих символів) опорного сигналу для виявлення того, чи були послані терміналом 202 доступу (наприклад, генератором 302 опорного сигналу) сигнали АСK, NAK або DTX. Відповідно, як проілюстровано на кресленні, символ (символи) 95871 24 опорного сигналу (наприклад, два символи) у часовому інтервалі може бути декодований (можуть бути декодовані) аналізатором 304 опорного сигналу (наприклад, з доцільним використанням аналізатора 224 ACK/NAK і пристрою 226 розпізнавання DTX) для виявлення покажчика АСK, покажчика NAK або покажчика DTX, тоді як частина символів, що залишилася, у часовому інтервалі може бути оцінена пристроєм 222 виявлення CQI для визначення CQI, переданого по зворотному зв'язку терміналом 202 доступу. Згідно з ілюстрацією система 300 може використовуватися з низхідною лінією зв'язку в режимі SIMO. Генератор 302 опорного сигналу може встановити значення першого символу опорного сигналу рівним '1' (або будь-якому іншому заданому значенню). Крім того, генератор 302 опорного сигналу (наприклад, на основі того, чи повинні бути надані АСK, NAK або DTX за допомогою сигналізатора 214 ACK/NAK і сигналізатора 216 DTX) може встановити значення другого символу опорного сигналу рівним одному з трьох можливих символів квадратурної фазової маніпуляції (QPSK) (наприклад, підмножини з трьох елементів з сукупності для QPSK, що складається з чотирьох елементів). Як приклад, генератор 302 опорного сигналу може використовувати наступну відповідність для другого опорного сигналу: NAK може бути поставлений у відповідність '1', АСK може бути поставлений у відповідність '-1', і DTX може бути поставлений у відповідність 'j'. Згідно з іншим прикладом, якщо покажчик DTX не переданий, то DTX може бути поставлений у відповідність '1' для другого опорного сигналу. Однак передбачається, що під об'єм прикладеної формули винаходу підпадає будь-яка відповідність. Крім того, коли використовується така схема кодування, то, наприклад, пристрій 220 декодування каналу висхідної лінії може виробляти оцінку трьох можливих гіпотез застосовно до роботи в режимі SIMO. Вищезазначене встановлення відповідності може мінімізувати помилки при декодуванні, коли NAK помилково прийнятий за АСK (або АСK помилково прийнятий за NAK) для QPSK-сукупності, коли аналізатор 304 опорного сигналу незалежно декодує АСK, NAK і DTX на основі модульованих символів опорного сигналу. У альтернативному варіанті може використовуватися інша відповідність застосовно до сигналізації про DTX, наприклад, точки сукупності при трипозиційній фазовій маніпуляції (3-PSK), точки звичайної сукупності при QPSK (наприклад, з поворотом на 45 градусів відносно сукупності, яка описана вище, {[(1,j), (-1,j), (1,-j), (-1,-j)]/sqrt(2)}, ...) і т. п. Крім того, вище проілюстрований приклад моделювання DTX з модульованими ACK/NAK символами опорного сигналу (наприклад, контрольними сигналами). Згідно з іншим прикладом замість встановлення значення першого символу опорного сигналу рівним '1' (або будь-якому іншому заданому значенню) і модуляції другого символу опорного сигналу для кодування АСK, NAK або DTX може використовуватися QPSK-модуляція для обох символів опорного сигналу (наприклад, для обох контрольних сигналів), переданих по ви 25 східній лінії зв'язку у часовому інтервалі. Наприклад, значення першого символу опорного сигналу може бути встановлене рівним одному з наступних значень: '1', '-1', 'j' або '-j', і значення другого символу опорного сигналу може бути встановлене рівним одному з наступних значень: '1', '-1,', 'j' або '-j', що приводить до 16 різних комбінацій. Для сигналізації про DTX і ACK/NAK можуть бути вибрані три з цих 16 можливих комбінацій для максимального збільшення відстані між АСK, NAK і DTX, за допомогою чого мінімізують вплив змін фази в каналі на здатність аналізатора 304 опорного сигналу до виявлення. Наприклад, у разі режиму ΜΙΜΟ в низхідній лінії зв'язку, в якому використовують два біти для вказівки АСK і/або ΝΑΚ, сигналізація про DTX може бути опущена застосовно до системи 300. Відсутність сигналізації DTX може бути, по суті, подібно до передачі '1' в першому символі опорного сигналу і '1' у другому символі опорного сигналу при роботі в режимі DTX (наприклад, що може бути, по суті, аналогічним вказівці ΝΑΚ/ΝΑΚ для двох потоків в режимі ΜΙΜΟ). Згідно з цим прикладом в режимі ΜΙΜΟ термінал 202 доступу може працювати, в середньому, в геометричних конфігураціях більш високого порядку; отже, частота появи помилок при декодуванні каналу PDCCH може бути, в середньому, зменшена при менших витратах по потужності в низхідній лінії зв'язку в порівнянні з використанням режиму SIMO. Отже, відсутність сигналізації про DTX може впливати меншим чином. Однак потрібно розуміти, що заявлений предмет винаходу не обмежений приведеним вище прикладом. На фіг. 4 проілюстрована система 400, яка виконує кодування інформації DTX разом з інформацією CQI в середовищі бездротового зв'язку. Система 400 включає в себе термінал 202 доступу і базову станцію 204. Термінал 202 доступу містить пристрій 210 кодування, який додатково включає в себе сигналізатор 212 CQI і генератор 302 опорного сигналу. Сигналізатор 212 CQI може додатково включати в себе сигналізатор 216 DTX, а генератор 302 опорного сигналу може додатково включати в себе сигналізатор 214 ACK/NAK. Крім того, базова станція 204 може містити пристрій 220 декодування каналу висхідної лінії. Пристрій 220 декодування каналу висхідної лінії включає в себе пристрій 222 виявлення CQI, який може додатково містити пристрій 226 розпізнавання DTX і аналізатор 304 опорного сигналу, який може додатково включати в себе аналізатор 224 ACK7NAK. Як приклад, інформація CQI і інформація DTX можуть бути закодовані разом сигналізатором 212 CQI і сигналізатором 216 DTX. Наприклад, сигналізатор 216 DTX може додавати біт стану передачі в доповнення до бітів інформації CQI, наданим сигналізатором 212 CQI. Значення додаткового біта стану передачі може вказувати, чи знаходиться термінал доступу 202 в стані DTX чи ні. Крім того, біти інформації CQI і біт стану передачі можуть бути закодовані спільно. Наприклад, може використовуватися кодування Ріда-Мюллера (Reed-Muller, RM) (наприклад, RM або RM з розширенням, згенерованим за допомогою комп'юте 95871 26 ра), і додатковий біт стану передачі може бути перемкнутий між лінійним додаванням або недодаванням конкретного базисного вектора RM (або згенерованого за допомогою комп'ютера). Крім того, пристрій 222 виявлення CQI і пристрій 226 розпізнавання DTX можуть виробляти оцінку, виконувати декодувати, демодуляцію і т. д. об'єднаної закодованої інформації, прийняту з термінала 202 доступу, для витягання інформації CQI, що міститься в ній, і інформації DTX. Наприклад, пристрій 226 розпізнавання DTX може визначати значення додаткового біта стану передачі для розпізнавання того, чи працює термінал 202 доступу в режимі DTX чи ні (наприклад, для розпізнавання того, чи був канал PDCCH успішно декодований терміналом 202 доступу). Крім того, символи опорного сигналу, видані генератором 302 опорного сигналу, можуть бути встановлені сигналізатором 214 ACK/NAK, наприклад, таким чином, що сигналізують про АСK або NAK. Таким чином, аналізатор 304 опорного сигналу (наприклад, і/або аналізатор 224 ACK/NAK) може зробити оцінку прийнятих символів опорного сигналу для розпізнавання АСK або NAK, посланого терміналом 202 доступу. Потрібно розуміти, що система 400 може використовуватися застосовно до низхідної лінії зв'язку, яка працює в режимі SIMO, і/або до низхідної лінії зв'язку, яка працює в режимі ΜΙΜΟ. Коли базова станція 204 встановлює графік черговості передач по низхідній лінії зв'язку для термінала 202 доступу відповідно до конкретного прийнятого підкадру каналу PUCCH, то пристрій 220 декодування каналу висхідної лінії звичайно може виробляти оцінку трьох можливих гіпотез у разі низхідної лінії зв'язку, яка працює в режимі SIMO, і п'яти можливих гіпотез у разі низхідної лінії зв'язку, яка працює в режимі ΜΙΜΟ. Крім того, базова станція 204 може використати приймач, оснований на максимальній правдоподібності (ML), для спільного декодування CQI і ACK/NAK, і, таким чином, вибір гіпотез може проводитися шляхом вибору правильного набору об'єднаних гіпотез. Як приклад, згідно зі сценарієм SIMO, комбінація DTX, закодованого разом з CQI, і АСK, закодованого разом з символами опорного сигналу, може бути виключена з набору гіпотез ML. Аналогічним чином, для випадку ΜΙΜΟ будь-яка комбінація DTX, закодованого разом з CQI, нарівні з чим-небудь іншим, ніж ΝΑΚ/ΝΑΚ, закодованим разом з символами опорного сигналу, може бути виключена з набору гіпотез ML. На основі вищезазначених міркувань в результаті може бути отриманий помірний загальний вплив сигналізації про DTX на ефективність декодування каналу PUCCH. На фіг. 5 проілюстрований приклад підкадру 500 каналу PUCCH, який може використовуватися застосовно до сигналізації про DTX в середовищі бездротового зв'язку. Підкадр 500 каналу PUCCH включає в себе два послідовних часових інтервали, часовий інтервал 502 і часовий інтервал 504 (наприклад, тривалість кожного з часових інтервалів 502 і 504 може становити 0,5 мс). Крім того, як зображено на кресленні, кожний часовий інтервал 502-504 може включати в себе сім символів (на 27 приклад, із звичайною довжиною циклічного префікса). У конкретному часовому інтервалі двома символами можуть бути символи опорного сигналу, а п'ятьма символами можуть бути символи CQI. Таким чином, у часовому інтервалі 502 символами 1 і 5 можуть бути символи опорного сигналу, а символами 0, 2, 3, 4 і 6 можуть бути символи CQI. Аналогічним чином, у часовому інтервалі 504 символами 8 і 12 можуть бути символи опорного сигналу, а символами 7, 9, 10, 11 і 13 можуть бути символи CQI. Згідно з описаним вище прикладом сигналізація про DTX може бути здійснена на основі вибору символів опорного сигналу (наприклад, разом з інформацією ACK/NAK). Згідно з іншим описаним тут прикладом сигналізація DTX може бути здійснена на основі додаткового біта стану передачі, який може бути закодований в символах CQI. Однак потрібно розуміти, що заявлений предмет винаходу не обмежений вищевикладеними варіантами. На фіг. 6-7 проілюстровані методології, що належать до сигналізації DTX і до виявлення DTX в середовищі бездротового зв'язку. Хоч для простоти пояснення методології продемонстровані і описані як послідовності дій, потрібно розуміти і враховувати, що ці методології не обмежені вказаним порядком виконання дій, оскільки, згідно з одним або більшою кількістю варіантів здійснення винаходу, деякі дії можуть здійснюватися в іншому порядку і/або одночасно з іншими діями на відміну від того, що тут показано і описано. Наприклад, для фахівців в даній галузі техніки ясно і зрозуміло, що в альтернативному варіанті методологія може бути представлена як послідовність взаємопов'язаних станів або подій, наприклад, у вигляді діаграми станів. Крім того, не всі проілюстровані дії можуть бути необхідними для реалізації методології згідно з одним або більшою кількістю варіантів здійснення винаходу. На фіг. 6 проілюстрована методологія 600, що полегшує сигналізацію переривистої передачі (DTX) в базову станцію в середовищі бездротового зв'язку. При операції 602 може бути виконане визначення того, чи є канал керування низхідної лінії успішно декодований. Каналом керування низхідної лінії, наприклад, може бути фізичний канал керування низхідної лінії (PDCCH). Крім того, канал керування низхідної лінії може забезпечувати призначення ресурсів (наприклад, часу і частоти) для її використання застосовно до передачі по висхідній лінії зв'язку (наприклад, до передачі по відповідному каналу керування висхідної лінії). Таким чином, при операції 602 визначення може бути розпізнано, чи є призначення ресурсів, передане по каналу керування низхідної лінії, прийнятим і успішно декодованим. Коли при операції 602 визначено, що канал керування низхідної лінії не був успішно декодований (наприклад, призначення не було прийняте і/або декодоване), то методологія 600 може бути продовжена шляхом переходу до виконання операції 604. При операції 604 інформація індикатора якості каналу (CQI) і покажчик DTX можуть бути закодовані в підкадрі каналу керування висхідної лінії, що відповідає каналу керування низхідної 95871 28 лінії. Підкадром каналу керування висхідної лінії може бути підкадр фізичного каналу керування висхідної лінії (PUCCH). Згідно з прикладом перший набір символів (наприклад, символи опорного сигналу, два символи) у часовому інтервалі може бути закодований таким чином, що включає в себе покажчик DTX, а другий набір символів (наприклад, символи, що не є символами опорного сигналу, п'ять символів, інші символи) у часовому інтервалі може бути закодований таким чином, що включає в себе інформацію CQI, де символи в першому наборі можуть бути взаємовиключними відносно символів у другому наборі. Як ще один приклад, до біт, що являють собою інформацію CQI, може бути доданий біт, значення якого встановлене відповідним покажчику DTX, і загальний набір символів може бути закодований таким чином, що спільно включає в себе комбінацію з покажчика DTX і інформації CQI. При операції 606 закодований підкадр каналу керування висхідної лінії може бути переданий в базову станцію. Відповідно, про DTX може бути повідомлено в базову станцію. Коли при операції 602 визначено, що канал керування низхідної лінії був успішно декодований (наприклад, було прийняте і декодоване призначення), то методологія 600 може бути продовжена шляхом переходу до виконання операції 608. При операції 608 інформація CQI і один з покажчиків: покажчик символу підтвердження прийому (АСK) або покажчик символу непідтвердження прийому (NAK), можуть бути закодовані в підкадрі каналу керування висхідної лінії, що відповідає каналу керування низхідної лінії. Наприклад, перший набір символів (наприклад, символи опорного сигналу, два символи) у часовому інтервалі може бути закодований таким чином, що включає в себе покажчик АСK або покажчик NAK, а другий набір символів (наприклад, символи, що не є символами опорного сигналу, п'ять символів, інші символи) у часовому інтервалі може бути закодований таким чином, що включає в себе інформацію CQI, де символи в першому наборі можуть бути взаємовиключними відносно символів у другому наборі. Згідно з ще одним прикладом до біт, що являють собою інформацію CQI, може бути доданий біт, значення якого встановлене відповідним режиму роботи, який не є режимом DTX, і набір символів може бути закодований таким чином, що спільно включає в себе комбінацію цих бітів. При операції 610 закодований підкадр каналу керування висхідної лінії може бути переданий в базову станцію. Згідно зі схемою кодування, яка приведена як приклад, перший набір символів (наприклад, символи опорного сигналу, два символи) у часовому інтервалі може бути закодований таким чином, що включає в себе покажчик DTX, коли низхідний канал керування не був успішно декодований, і може бути закодований таким чином, що включає в себе один з покажчиків: покажчик АСK або покажчик NAK, коли канал керування низхідної лінії декодований успішно (що, наприклад, визначено при операції 602). Наприклад, для символів в першому наборі може використовуватися перша відповідність, коли до його складу включають покажчик 29 DTX, другу відповідність, коли до його складу включають покажчик АСK, і третю відповідність, коли до його складу включають покажчик NAK. Як ілюстративний приклад, значення першого символу (наприклад, першого символу опорного сигналу) в першому наборі може бути встановлене рівним '1', а значення другого символу (наприклад, другого символу опорного сигналу) в першому наборі може бути встановлене рівним одному з множини можливих значень (наприклад, встановлене рівним 'j' для DTX, рівним '-1' для АСK і рівним '1' для ΝΑΚ, встановлене рівним '1' для DTX, рівним '-1' для АСK і рівним '1' для ΝΑΚ); однак, потрібно розуміти, що заявлений предмет винаходу не обмежений вищевикладеним ілюстративним прикладом, оскільки передбачають, що під об'єм прикладеної формули винаходу підпадає будь-яка відповідність. Крім того, як частина цієї схеми кодування, яка приведена як приклад, другий набір символів (наприклад, символи, що не є символами опорного сигналу, п'ять символів, інші символи) у часовому інтервалі може бути закодований таким чином, що включає в себе інформацію CQI, де символи в першому наборі можуть бути взаємовиключними відносно символів у другому наборі. Крім того, ця схема кодування, яка приведена як приклад, може бути використана застосовно до низхідної лінії зв'язку, яка працює в режимі "з одним входом і множиною виходів" (SIMO). Згідно з іншим ілюстративним прикладом в режимі DTX застосовно до низхідної лінії зв'язку, яка працює в режимі "з множиною входів і множиною виходів" ΜΙΜΟ, значення першого символу (наприклад, першого символу опорного сигналу) в першому наборі може бути встановлене рівним '1', а значення другого символу (наприклад, другого символу опорного сигналу) в першому наборі може бути встановлене рівним '1'. Як інший приклад схеми кодування, до бітів інформації про CQI може бути доданий біт стану передачі. Значення біта стану передачі може бути встановлене в залежності від використовуваного режиму: режиму DTX або режиму, що не є режимом DTX (наприклад, чи був низхідний канал керування успішно декодований для отримання відповідного призначення ресурсу (ресурсів) каналу керування висхідної лінії). Крім того, біт стану передачі може бути перемкнутий між лінійним додаванням або недодаванням конкретного базисного вектора Ріда-Мюллера (RM) на основі режиму роботи: режиму DTX або режиму, що не є режимом DTX. Ця схема кодування, приведена як приклад, може використовуватися, наприклад, застосовно до низхідної лінії зв'язку, яка працює в режимі SIMO, і/або до низхідної лінії зв'язку, яка працює в режимі "з множиною входів і множиною виходів" (ΜΙΜΟ). На фіг. 7 проілюстрована методологія 700, що полегшує виявлення переривистої передачі (DTX) в середовищі бездротового зв'язку. При операції 702 може бути прийнятий підкадр каналу керування висхідної лінії з термінала доступу. Підкадром каналу керування висхідної лінії може бути підкадр фізичного каналу керування висхідної лінії (PUCCH). Згідно з ілюстрацією підкадр каналу ке 95871 30 рування висхідної лінії може не відповідати інформації про надання ресурсів, посланій в термінал доступу за допомогою передачі по низхідній лінії зв'язку, і, отже, може бути зроблене припущення, що термінал доступу знаходиться в стані DTX. Як ще один приклад, підкадр каналу керування висхідної лінії може відповідати призначенню, переданому в термінал доступу за допомогою передачі по низхідній лінії зв'язку, і, отже, підкадр каналу керування висхідної лінії може бути декодований для розрізнення режиму роботи термінала доступу: режиму DTX і режиму, що не є режимом DTX. При операції 704 підкадр каналу керування висхідної лінії може бути декодований для розпізнавання CQI, переданого по зворотному зв'язку з термінала доступу. При операції 706 підкадр каналу керування висхідної лінії може бути декодований для виявлення щонайменше одного покажчика, за допомогою якого розрізнюють успішне декодування, помилку декодування каналу керування низхідної лінії і помилку декодування каналу даних низхідної лінії, які мають місце в терміналі доступу. Щонайменше одним покажчиком може бути один або більше з наступних покажчиків: покажчик DTX, покажчик символу підтвердження прийому (АСK) або покажчик символу непідтвердження прийому (NAK). Згідно з ілюстрацією CQI, переданий по зворотному зв'язку, і щонайменше один покажчик можуть бути декодований спільно, декодований окремо, декодований як комбінація цих варіантів і т. д. Як приклад, у часовому інтервалі може бути виявлений щонайменше один покажчик з першого набору символів (наприклад, двох символів опорного сигналу), a CQI, переданий по зворотному зв'язку, може бути розпізнаний з другого набору символів (наприклад, символів, що не є символами опорного сигналу, п'яти символів, інших символів) в цьому часовому інтервалі. Згідно з ще одним прикладом щонайменше один покажчик може бути виявлений щонайменше частково, на основі значення біта стану передачі, доданого до бітів інформації про CQI, носієм якої є набір символів в підкадрі каналу керування висхідної лінії. Зрозуміло, що згідно з одним або більше описаними тут аспектами можуть бути зроблені умовиводи відносно сигналізації DTX і/або виявлення DTX в середовищі бездротового зв'язку. Використовуваний тут термін "робити умовивід" або "умовивід" звичайно належить до процесу, при якому роблять умовиводи або судять про стани системи, середовища і/або абонента, виходячи з набору результатів спостережень, зареєстрованих за допомогою подій і/або даних. Умовивід може використовуватися для розпізнавання конкретної ситуації або дії, або, наприклад, може створювати ймовірнісний розподіл по станах. Умовивід може бути ймовірнісним, тобто результатом обчислення розподілу імовірності по цікавлячих станах з урахуванням даних і подій. Термін "умовивід" також може належати до способів, які використовуються для побудови подій більш високого рівня, виходячи з набору подій і/або даних. Такий умовивід приводить до побудови нових подій або дій, виходячи з набору подій, що спостерігаються, і/або збере 31 жених даних про події, незалежно від того, чи є події корельованими в тісній близькості за часом чи ні, і від того, чи надходять відомості про події і дані з одного або з декількох джерел подій і даних. Згідно з прикладом один або більше представлених вище способів можуть включати в себе операцію, при якій роблять умовиводи відносно вибору найбільш ймовірної комбінації інформації CQI і покажчика (покажчиків) ACK/NAK/DTX, переданої терміналом доступу. Як ще один ілюстративний приклад, може бути зроблений умовивід відносно визначення відповідності для використання застосовно до сигналізації DTX. Зрозуміло, що приведені вище приклади є ілюстративними по своїй суті, і мають на увазі, що вони не обмежують кількість умовиводів, які можуть бути зроблені, або спосіб, за допомогою якого роблять такі умовиводи, застосовно до різних описаних тут варіантів здійснення винаходу і/або способів. На фіг. 8 проілюстрований термінал 800 доступу, який посилає покажчик DTX в базову станцію в системі бездротового зв'язку. Термінал 800 доступу містить приймач 802, який приймає сигнал, наприклад з приймальної антени (на кресленні не показана), і виконує типові дії (наприклад, фільтрацію, посилення, перетворення з пониженням частоти і т. д.) з прийнятим сигналом і перетворює сформований сигнал в цифрову форму для отримання вибірок. Приймачем 802 може бути, наприклад, приймач, який працює на основі критерію мінімальної середньоквадратичної помилки (MMSE), і він може містити демодулятор 804, який може виконувати демодуляцію прийнятих символів і подавати їх в процесор 806 для оцінки параметрів каналу. Процесором 806 може бути спеціалізований процесор для аналізу інформації, прийнятої приймачем 802, і/або для генерація інформації для її передачі передавачем 816, процесор, який керує одним або великою кількістю компонентів термінала 800 доступу, і/або процесор, який не тільки аналізує інформацію, прийняту приймачем 802, і генерує інформацію для її передачі передавачем 816, але і керує одним або великою кількістю компонентів термінала 800 доступу. Термінал 800 доступу може додатково містити запам'ятовуючий пристрій 808, який функціонально пов'язаний з процесором 806, і в якому можуть зберігатися дані, що підлягають передачі, прийняті дані і будь-яка інша відповідна інформація, пов'язана з виконанням різних описаних тут дій і функцій. У запам'ятовуючому пристрої 808 можуть зберігатися, наприклад, протоколи і/або алгоритми, пов'язані з передачею інформації CQI разом з одним або з великою кількістю покажчиків, якими є покажчик DTX, покажчик АСK або покажчик NAK, в загальному підкадрі каналу PUCCH. Крім того, в запам'ятовуючому пристрої 808 можуть зберігатися протоколи і/або алгоритми для видачі інформації CQI. Зрозуміло, що описане тут сховище даних (наприклад, запам'ятовуючий пристрій 808) може бути енергозалежним запам'ятовуючим пристроєм або енергонезалежним запам'ятовуючим пристроєм, або може включати в себе обидва пристрої: 95871 32 енергозалежний запам'ятовуючий пристрій і енергонезалежний запам'ятовуючий пристрій. Як ілюстративний приклад, що не є обмежуючою ознакою, енергонезалежним запам'ятовуючим пристроєм може бути, в тому числі, постійний запам'ятовуючий пристрій (ПЗП), програмований постійний запам'ятовуючий пристрій (ППЗП), електрично програмований постійний запам'ятовуючий пристрій (ЕППЗП), електрично стираний програмований постійний запам'ятовуючий пристрій (ЕСППЗП) або флеш-пам'ять. Енергозалежним запам'ятовуючим пристроєм може бути, в тому числі, оперативний запам'ятовуючий пристрій (ОЗП), який діє як зовнішня кеш-пам'ять. Як ілюстративний приклад, що не є обмежуючою ознакою, ОЗП доступний багатьох варіантах, наприклад, синхронний ОЗП (SRAM), динамічний ОЗП (DRAM), синхронний динамічний ОЗП (SDRAM), синхронний динамічний ОЗП з подвоєною швидкістю передачі даних (DDR SDRAM), вдосконалений синхронний динамічний ОЗП (ESDRAM), динамічний ОЗП типу Synchlink (SLDRAM) і ОЗП типу Rambus з прямим доступом (DRRAM). Мають на увазі, що запам'ятовуючий пристрій 808 з систем і способів, що є предметом винаходу, включає в себе ці і інші запам'ятовуючі пристрої будь-яких відповідних типів, не будучи обмеженим ними. Процесор 806 може бути функціонально пов'язаний з сигналізатором 810 CQI і/або з генератором 812 опорного сигналу. Сигналізатор 810 CQI може бути, по суті, аналогічним сигналізатору 212 CQI з фіг. 2, і/або генератор 812 опорного сигналу може бути, по суті, аналогічним генератору 302 опорного сигналу з фіг. 3. Сигналізатор 810 CQI може видавати інформацію CQI для включення її до складу підкадру каналу PUCCH. Наприклад, сигналізатор 810 CQI може включати інформацію CQI до складу символів, що не є символами опорного сигналу, у часовому інтервалі. Крім того, генератор 812 опорного сигналу може видавати символи опорного сигналу для того ж самого часового інтервалу. Крім того, потрібно розуміти, що термінал 800 доступу може працювати в режимі DTX або в режимі, що не є режимом DTX. Згідно з прикладом при роботі в режимі DTX генератор 812 опорного сигналу може включати покажчик DTX до складу символів опорного сигналу, які видаються. Згідно з цим прикладом при роботі в режимі, що не є режимом DTX, генератор 812 опорного сигналу може включати до складу згенерованих символів опорного сигналу покажчик АСK або покажчик NAK. Як інший приклад, сигналізатор 810 CQI може встановлювати значення для додаткового біта, що додається до бітів інформації CQI, в залежності від того, в якому режимі працює термінал 800 доступу: в режимі DTX або в режимі, що не є режимом DTX. Хоч це і не показано на кресленні, потрібно розуміти, що термінал 800 доступу може включати в себе сигналізатор ACK/NAK, який може бути, по суті, аналогічним сигналізатору 214 ACK/NAK з фіг. 2, і/або сигналізатор DTX, який може бути, по суті, аналогічним сигналізатору 216 DTX з фіг. 2. Крім того, термінал 800 доступу ще містить модулятор 814 і передавач 816, який передає дані, сигнали і т. д. в базову 33 станцію. Незважаючи на те, що сигналізатор 810 CQI, генератор 812 опорного сигналу і/або модулятор 814 зображені як компоненти, окремі від процесора 806, потрібно розуміти, що вони можуть бути частиною процесора 806 або декількох процесорів (на кресленні не показані). На фіг. 9 приведена ілюстрація системи 900, яка виявляє передачі в режимі DTX по висхідному каналу зв'язку в середовищі бездротового зв'язку. Система 900 містить базову станцію 902 (наприклад, точку доступу) з приймачем 910, який приймає сигнал (сигнали) з одного або більше терміналів 904 доступу за допомогою множини приймальних антен 906, і передавач 924, який виробляє передачі в один або більше терміналів 904 доступу через передавальну антену 908. Приймач 910 може приймати інформацію з приймальних антен 906 і функціонально пов'язаний з демодулятором 912, який виконує демодуляцію прийнятої інформації. Демодульовані символи аналізують процесором 914, який може бути аналогічним процесору, описаному вище з посиланням на фіг. 8, і який пов'язаний із запам'ятовуючим пристроєм 916, в якому зберігають дані, що підлягають передачі в термінал (термінали) 904 доступу або прийняті з нього (з них), і/або будь-яку іншу відповідну інформацію, пов'язану з виконанням різних описаних тут дій і функцій. Крім того, процесор 914 пов'язаний з аналізатором 918 опорного сигналу, який виробляє оцінку символів опорного сигналу в підкадрі каналу PUCCH для виявлення включеного (включених) до його складу покажчика (покажчиків). Крім того, базова станція 902 може включати в себе пристрій 920 виявлення CQI, який може аналізувати символи, що не є символами опорного сигналу, в тому ж самому підкадрі каналу PUCCH для розпізнавання інформації CQI. Наприклад, передбачають, що покажчик DTX може бути розпізнаний аналізатором 918 опорного сигналу (наприклад, коли його носієм є символи опорного сигналу) або пристроєм 920 виявлення CQI (наприклад, коли його носієм є символи, що не є символами опорного сигналу). Крім того, потрібно розуміти, що аналізатор 918 опорного сигналу може бути, по суті, аналогічним аналізатору 304 опорного сигналу по фіг. З, і/або пристрій 920 виявлення CQI може бути по суті, аналогічним пристрою 222 виявлення CQI по фіг. 2. Крім того, хоч це і не показано на кресленні, передбачається, що базова станція 902 може включати в себе аналізатор ACK/NAK, який може бути, по суті, аналогічним аналізатору 224 ACK/NAK по фіг. 2, і/або пристрій розпізнавання DTX, який може бути по суті, аналогічним пристрою 226 розпізнавання DTX по фіг. 2. Крім того, базова станція 902 може включати в себе модулятор 922. Модулятор 922 може виконувати мультиплексування кадру для його передачі передавачем 924 за допомогою антен 908 в термінал (термінали) доступу 904 відповідно до приведеного вище опису. Незважаючи на те, що аналізатор 918 опорного сигналу, пристрій 920 виявлення CQI і/або модулятор 922 зображені як компоненти, окремі від процесора 914, потрібно розуміти, що вони можуть бути частиною процесо 95871 34 ра 914 або декількох процесорів (на кресленні не показані). На фіг. 10 показана система 1000 бездротового зв'язку, яка приведена як приклад. Скорочено зображено, що система 1000 бездротового зв'язку включає в себе одну базову станцію 1010 і один термінал 1050 доступу. Однак потрібно розуміти, що система 1000 може включати в себе більше однієї базової станції і/або більше одного термінала доступу, причому додаткові базові станції і/або термінали доступу можуть бути, по суті, аналогічними базовій станції 1010 і терміналу 1050 доступу, які приведені як приклад і описані нижче, або іншими, ніж вони. Крім того, потрібно розуміти, що в базовій станції 1010 і/або в терміналі 1050 доступу можуть бути використані описані тут системи (фіг. 1-4, фіг. 8-9 і фіг. 11-12) і/або способи (фіг. 67) для полегшення бездротового зв'язку між ними. У базовій станції 1010 дані трафіка для декількох потоків даних подають з джерела 1012 даних в пристрій 1014 обробки даних, що передаються (ТХ). Згідно з прикладом кожний потік даних може бути переданий через відповідну антену. Пристрій 1014 обробки даних, що передаються, виконує форматування, кодування і перемежовування потоку даних трафіка на основі конкретного алгоритму кодування, вибраного для цього потоку даних, створюючи закодовані дані. Закодовані дані для кожного потоку даних можуть бути мультиплексовані з даними контрольного сигналу з використанням способів мультиплексування з ортогональним частотним розділенням (OFDM). У доповнення до цього або в альтернативному варіанті символи, відповідні контрольним сигналам, можуть бути піддані мультиплексуванню з частотним розділенням (FDM), мультиплексуванню з часовим розділенням (TDM) або мультиплексуванню з кодовим розділенням (CDM). Дані контрольного сигналу звичайно являють собою відому комбінацію даних, яка оброблена відомим способом, і можуть використовуватися в терміналі 1050 доступу для оцінки характеристик каналу. Контрольний сигнал, мультиплексований із закодованими даними, для кожного потоку даних може бути модульований (наприклад, поставлений у відповідність символам) на основі конкретної схеми модуляції (наприклад, двопозиційної фазової маніпуляції (BPSK), квадратурної фазової маніпуляції (QPSK), М-позиційної фазової маніпуляції (MPSK), М-позиційної квадратурної амплітудної модуляції (M-QAM) і т. д.), вибраної для цього потоку даних, для створення модуляційних символів. Швидкість передачі даних, тип кодування і модуляції для кожного потоку даних можуть бути визначені командами, які виконуються або надаються процесором 1030. Модуляційні символи для потоків даних можуть бути подані в пристрій 1020 обробки для передачі в режимі ΜΙΜΟ, який може виконувати подальшу обробку модуляційних символів (наприклад, для OFDM). Потім пристрій 1020 обробки для передачі в режимі ΜΙΜΟ подає ΝT потоків модуляційних символів в ΝT передавачів (ПРД) 1022a-1022t. У різних варіантах здійснення винаходу пристрій 1020 обробки для передачі в режимі 35 ΜΙΜΟ застосовує вагові коефіцієнти формування діаграми спрямованості антени до символів потоків даних і до антени, з якої передають символ. Кожний передавач 1022 приймає і обробляє відповідний потік символів, створюючи один або більшу кількість аналогових сигналів, і додатково виконує формування (наприклад, посилення, фільтрацію і перетворення з підвищенням частоти) аналогових сигналів, забезпечуючи модульований сигнал, придатний для передачі по каналу ΜΙΜΟ. Потім ΝT модульованих сигналів з передавачів 1022а-1022t передають з ΝT відповідних антен 1024a-1024t. У терміналі 1050 доступу передані модульовані сигнали приймають за допомогою NR антен 1052а-1052г і прийнятий сигнал з кожної антени 1052 подають у відповідний приймач (ПРМ) 1054а1054г. Кожний приймач 1054 виконує формування (наприклад, фільтрацію, посилення і перетворення з пониженням частоти) відповідного сигналу, перетворює сформований сигнал в цифрову форму, створюючи вибірки, і виконує подальшу обробку вибірок, створюючи відповідний "прийнятий" потік символів. Пристрій 1060 обробки прийнятих даних може приймати і обробляти NR прийнятих потоків символів з NR приймачів 1054 на основі конкретного способу обробки в приймачі, створюючи ΝT "виявлених" потоків символів. Пристрій 1060 обробки прийнятих даних може виконувати демодуляцію, зворотне перемежовування і декодування кожного виявленого потоку символів для відновлення даних трафіка для потоку даних. Обробка, що виконується пристроєм 1060 обробки прийнятих даних, є взаємодоповнюючою до обробки, виконаної пристроєм 1020 обробки для передачі в режимі ΜΙΜΟ і пристроєм 1014 обробки даних, що передаються, в базовій станції 1010. Як викладено вище, процесор 1070 може періодично визначати, яку доступну технологію потрібно використати. Крім того, процесор 1070 може формулювати повідомлення, що передається по лінії зворотного зв'язку, яке містить частину, що являє собою індекс матриці, і частину, що являє собою значення рангу. Повідомлення, що підлягає передачі по лінії зворотного зв'язку, може містити інформацію різних типів про лінію зв'язку і/або про прийнятий потік даних. Повідомлення, що підлягає передачі по лінії зворотного зв'язку, може бути оброблене пристроєм 1038 обробки даних, що передаються, який також приймає дані трафіка для декількох потоків даних з джерела 1036 даних, які модулюють модулятором 1080, піддають операції формування сигналу за допомогою передавачів 1054а1054г і передають назад в базову станцію 1010. У базовій станції 1010 модульовані сигнали з термінала 1050 доступу приймають за допомогою антен 1024, піддають операції формування сигналу за допомогою приймачів 1022, демодулюють демодулятором 1040 і обробляють пристроєм 1042 обробки прийнятих даних для витягання повідомлення, переданого терміналом 1050 доступу по лінії зворотного зв'язку. Крім того, процесор 1030 може виконувати обробку витягнутого пові 95871 36 домлення для визначення того, яку матрицю попереднього кодування потрібно використати для визначення вагових коефіцієнтів формування діаграми спрямованості антени. Процесори 1030 і 1070 можуть керувати (наприклад, керувати, координувати, здійснювати адміністративне керування і т. д.) виконанням операцій, відповідно, в базовій станції 1010 і в терміналі 1050 доступу. Відповідні процесори 1030 і 1070 можуть бути пов'язані із запам'ятовуючими пристроями 1032 і 1072, в яких зберігають програмні коди і дані. Процесори 1030 і 1070 також можуть виконувати обчислення для отримання оцінних значень частотної і імпульсної характеристик, відповідно, для висхідної лінії зв'язку і для низхідної лінії зв'язку. У одному з аспектів логічні канали поділяють на канали керування і канали трафіка. Логічні канали керування можуть включати в себе широкомовний канал керування (ВССН), який являє собою канал низхідної лінії (DL) для широкомовної передачі системної керуючої інформації. Крім того, логічні канали керування можуть включати в себе канал керування пошуковими викликами (РССН), являючи собою DL канал, по якому передають інформацію про пошуковий виклик. Крім того, логічні канали керування можуть містити канал керування багатоадресною передачею (МССН), який являє собою DL канал типу "точка-множина точок", що використовується для передачі інформації планування і керування мультимедійної послуги широкомовної і групової передачі (MBMS) для одного або більше МТСН. Як правило, після встановлення з'єднання на рівні керування ресурсами радіозв'язку (RRC) цей канал використовується тільки тими абонентськими пристроями (UE), які приймають MBMS (наприклад, в старому позначенні MCCH+MSCH). Крім того, логічні канали керування можуть включати в себе виділений канал керування (DCCH), що являє собою двоспрямований канал типу "точка-точка", по якому передають спеціальну керуючу інформацію, і який може використовуватися UE, що мають з'єднання рівня RRC. У одному з аспектів логічні канали трафіка можуть містити виділений канал трафіка (канал DTCH), що являє собою двоспрямований канал типу "точкаточка", виділений для одного UE, який призначений для передачі абонентської інформації. Логічні канали трафіка також можуть включати в себе канал багатоадресного трафіка (МТСН) для DL каналу типу "точка-множина точок", призначений для передачі даних трафіка. У одному з аспектів транспортні канали поділяють на низхідні (DL) і висхідні (UL). DL транспортні канали містять широкомовний канал (ВСН), спільно використовуваний канал даних низхідної лінії (DL-SDCH) і канал передачі пошукових викликів (РСН). Канал РСН може забезпечувати підтримку економії енергії UE (наприклад, період переривистого прийому (DRX) для UE може бути вказаний мережею), причому його передають способом широкомовної передачі у всьому стільнику, і він поставлений у відповідність ресурсам фізичного рівня (PHY), які можуть використовуватися для інших каналів керування/трафіка. UL транспортні 37 канали можуть містити канал довільного доступу (RACH), канал передачі запитів (REQCH), спільно використовуваний канал даних висхідної лінії (ULSDCH) і множину каналів фізичного рівня (PHY). Канали фізичного рівня (PHY) можуть включати в себе набір DL каналів і UL каналів. Наприклад, DL канали фізичного рівня (PHY) можуть включати в себе: загальний канал передачі контрольних сигналів (СРІСН); канал синхронізації (SCH); загальний канал керування (СССН); спільно використовуваний DL канал керування (SDCCH); канал керування багатоадресною передачею (МССН); спільно використовуваний канал розподілу ресурсів висхідної лінії зв'язку (SUACH); канал підтвердження прийому (АСKСН); спільно використовуваний DL фізичний канал даних (DL-PSDCH); канал керування потужністю у висхідній лінії зв'язку (UPCCH); канал передачі покажчика пошукового виклику (РІСН); канал передачі індикатора навантаження (LICH). Як ще один ілюстративний приклад, UL канали фізичного рівня (PHY) можуть включати в себе: фізичний канал довільного доступу (PRACH); канал передачі індикатора якості каналу (CQICH); канал підтвердження прийому (АСKСН); канал передачі покажчика підмножини антен (ASICH); спільно використовуваний канал передачі запитів (SREQCH); спільно використовуваний фізичний канал даних висхідної лінії (ULPSDCH); широкосмуговий канал передачі контрольних сигналів (ВРІСН). Потрібно розуміти, що описані тут варіанти здійснення винаходу можуть бути реалізовані апаратними засобами, за допомогою програмного забезпечення, апаратно-реалізованого програмного забезпечення, проміжного програмного забезпечення, мікропрограми або за допомогою будьякої їх комбінації. Для варіанту апаратної реалізації пристрою обробки можуть бути реалізовані в одній або більшій кількості спеціалізованих інтегральних схем (ASIC), процесорів для цифрової обробки сигналів (DSP), пристроїв цифрової обробки сигналів (DSPD), програмованих логічних пристроїв (PLD), програмованих користувачем вентильних матриць (FPGA), процесорів, контролерів, мікроконтролерів, мікропроцесорів, інших електронних пристроїв, призначених для виконання описаних тут функцій, або у вигляді їх комбінації. Коли варіанти здійснення винаходу реалізовані за допомогою програмного забезпечення, апаратно-реалізованого програмного забезпечення, проміжного програмного забезпечення або мікропрограми, програмного коду або сегментів коду, то вони можуть бути збережені на машинозчитуваному носії інформації, наприклад, в компоненті, що являє собою запам'ятовуючий пристрій. Сегмент коду може являти собою процедуру, функцію, підпрограму, програму, стандартну програму, стандартну підпрограму, модуль, пакет програм, клас або будь-яку комбінацію команд, структур даних або операторів програми. Сегмент коду може бути пов'язаний з іншим сегментом коду або з апаратною схемою шляхом передачі і/або прийому інформації, даних, аргументів, параметрів або вмісту запам'ятовуючого пристрою. Інформація, аргументи, параметри, дані і т. д. можуть бути послані, 95871 38 переслані або передані з використанням будьякого відповідного засобу, в тому числі, шляхом спільного використання запам'ятовуючого пристрою, передачі повідомлень, передачі маркерів, передачі по мережі і т. д. Для варіанту реалізації за допомогою програмного забезпечення описані тут способи можуть бути реалізовані за допомогою модулів (наприклад, процедур, функцій і т. д.), які виконують описані тут функції. Програмні коди можуть зберігатися в запам'ятовуючих пристроях і виконуватися процесорами. Запам'ятовуючий пристрій може бути реалізований як вбудований в процесор або як зовнішній відносно процесора, і в цьому випадку він може бути з'єднаний з процесором способом, що забезпечує зв'язок між ними, через різні засоби, що є відомим рівнем техніки. На фіг. 11 проілюстрована система 1100, яка забезпечує можливість сигналізації переривистої передачі (DTX) разом з інформацією індикатора якості каналу (CQI) в базову станцію в середовищі бездротового зв'язку. Наприклад, система 1100 може знаходитися в терміналі доступу. Потрібно розуміти, що система 1100 представлена такою, що включає в себе функціональні блоки, якими можуть бути функціональні блоки, що відображають функції, реалізовані процесором, за допомогою програмного забезпечення або за допомогою їх комбінації (наприклад, за допомогоюапаратнореалізованого програмного забезпечення). Система 1100 включає в себе логічне групування 1102 компонентів електричної схеми, які можуть діяти спільно. Наприклад, логічне групування 1102 може включати в себе компонент електричної схеми, призначений для кодування підкадру каналу керування висхідної лінії таким чином, щоб він включав в себе інформацію CQI щонайменше з одним покажчиком, за допомогою якого розрізнюють успішне декодування DL каналу керування і DL каналу даних, неуспішне декодування каналу керування і неуспішне декодування каналу даних низхідної лінії (блок 1104). Крім того, логічне групування 1102 може, але не обов'язкове, включати в себе компонент електричної схеми, призначений для включення покажчика DTX з інформацією CQI до складу загального набору символів в підкадрі каналу керування висхідної лінії (блок 1106). Крім того, логічне групування 1102 може, але не обов'язкове, включати в себе компонент електричної схеми, призначений для включення покажчика DTX до складу символів опорного сигналу в підкадрі каналу керування висхідної лінії (блок 1108). Логічне групування 1102 також може включати в себе компонент електричної схеми, призначений для передачі підкадру каналу керування висхідної лінії в базову станцію (блок 1110). Крім того, система 1100 може включати в себе запам'ятовуючий пристрій 1112, в якому зберігають команди для виконання функцій, пов'язаних з компонентами 1104, 1106, 1108 і 1110 електричних схеми. Незважаючи на те, що компоненти 1104, 1106, 1108 і 1110 електричних схеми показані як зовнішні по відношенню до запам'ятовуючого пристрою 1112, потрібно розуміти, що один або більше цих компо 39 нентів електричної схеми можуть існувати всередині запам'ятовуючого пристрою 1112. На фіг. 12 проілюстрована система 1200, що забезпечує можливість виявлення переривистої передачі (DTX), про яку повідомлено терміналом доступу, в середовищі бездротового зв'язку. Наприклад, система 1200 може знаходитися, щонайменше частково, в базовій станції. Потрібно розуміти, що система 1200 представлена такою, що включає в себе функціональні блоки, якими можуть бути функціональні блоки, що відображають функції, реалізовані процесором, за допомогою програмного забезпечення або за допомогою їх комбінації (наприклад, за допомогою апаратнореалізованого програмного забезпечення). Система 1200 включає в себе логічне групування 1202 компонентів електричної схеми, які можуть діяти спільно. Наприклад, логічне групування 1202 може включати в себе компонент електричної схеми, призначений для отримання підкадру каналу керування висхідної лінії з термінала доступу (блок 1204). Крім того, логічне групування 1202 може включати в себе компонент електричної схеми, призначений для декодування підкадру каналу керування висхідної лінії для розпізнавання індикатора якості каналу (CQI), переданого по зворотному зв'язку, і щонайменше одного покажчика, за допомогою якого розрізнюють успішне декодування, неправильне виявлення каналу керування низхідної лінії і неправильне виявлення каналу даних низхідної лінії, які мають місце в терміналі доступу 95871 40 (блок 1206). Крім того, система 1200 може включати в себе запам'ятовуючий пристрій 1208, в якому зберігають команди для виконання функцій, пов'язаних з компонентами 1204 і 1206 електричних схеми. Незважаючи на те, що компоненти 1204 і 1206 електричних схеми показані як зовнішні по відношенню до запам'ятовуючого пристрою 1208, потрібно розуміти, що один або більша кількість цих компонентів електричної схеми можуть існувати всередині запам'ятовуючого пристрою 1208. Приведений вище опис містить приклади однієї або більшої кількості варіантів здійснення винаходу. Само собою зрозуміло, що неможливо описати кожну можливу комбінацію компонентів або методологій для задач опису вищезазначених варіантів здійснення винаходу, але фахівець зі середнім рівнем компетентності в даній галузі техніки може зрозуміти, що можливі численні додаткові комбінації і перестановні видозміни різних варіантів здійснення винаходу. Відповідно, мають на увазі, що описані варіанти здійснення винаходу охоплюють собою всі такі зміни, модифікації і варіанти, які не виходять за межі суті і об'єму винаходу, що визначається прикладеною формулою винаходу. Крім того, мають на увазі, що в тих випадках, коли в докладному описі або в формулі винаходу використаний термін "включає в себе", цей термін є інклюзивним, аналогічним терміну "що містить", подібно до того, як термін "що містить" інтерпретують при його використанні як проміжного слова в пункті формули винаходу. 41 95871 42 43 9587144 45 95871 46 47 95871 48 49 95871 50 51 95871 52 53 Комп’ютерна верстка Т. Чепелева 95871 Підписне 54 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
