Самотвердіюча композиція для кріплення анкерних болтів у бетоні

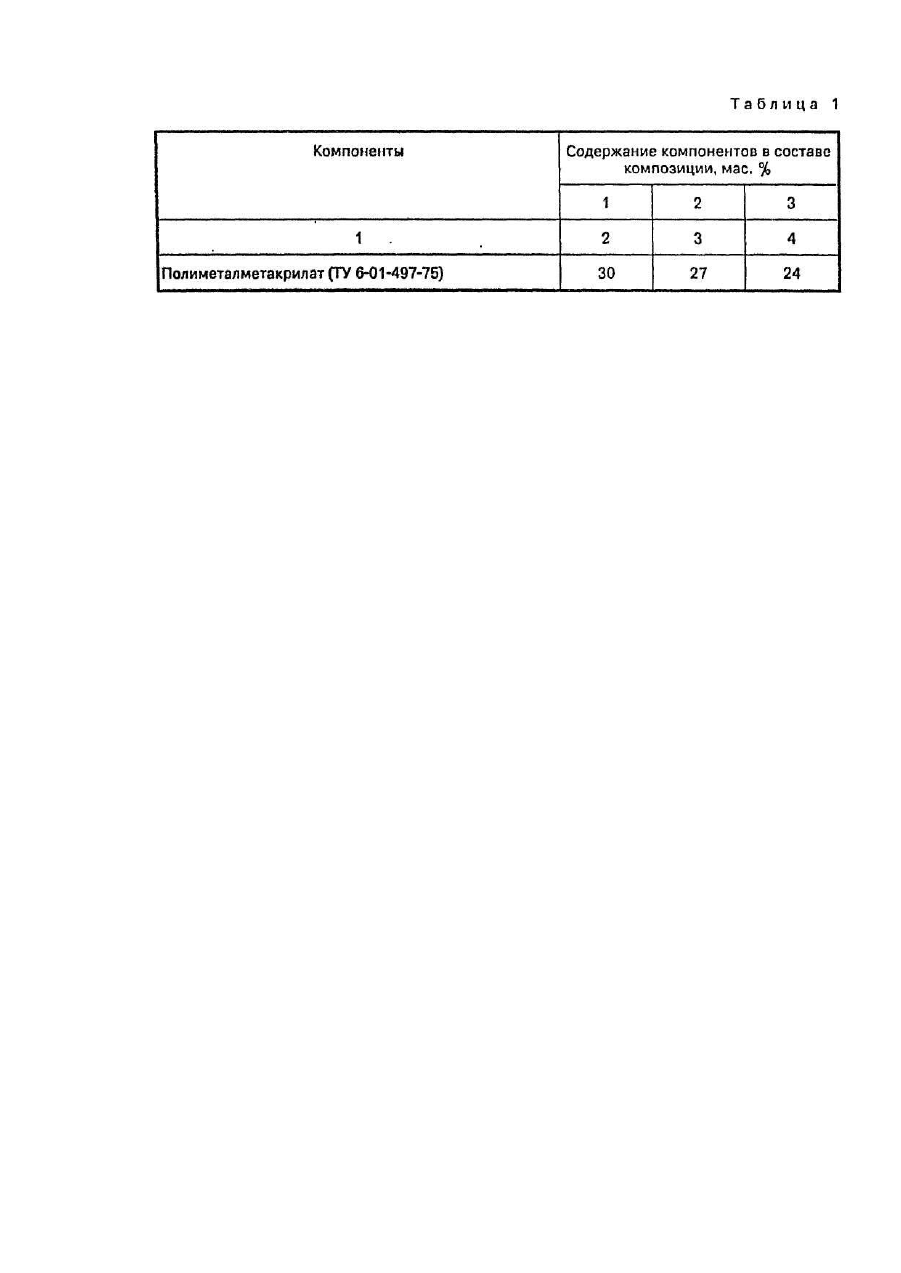

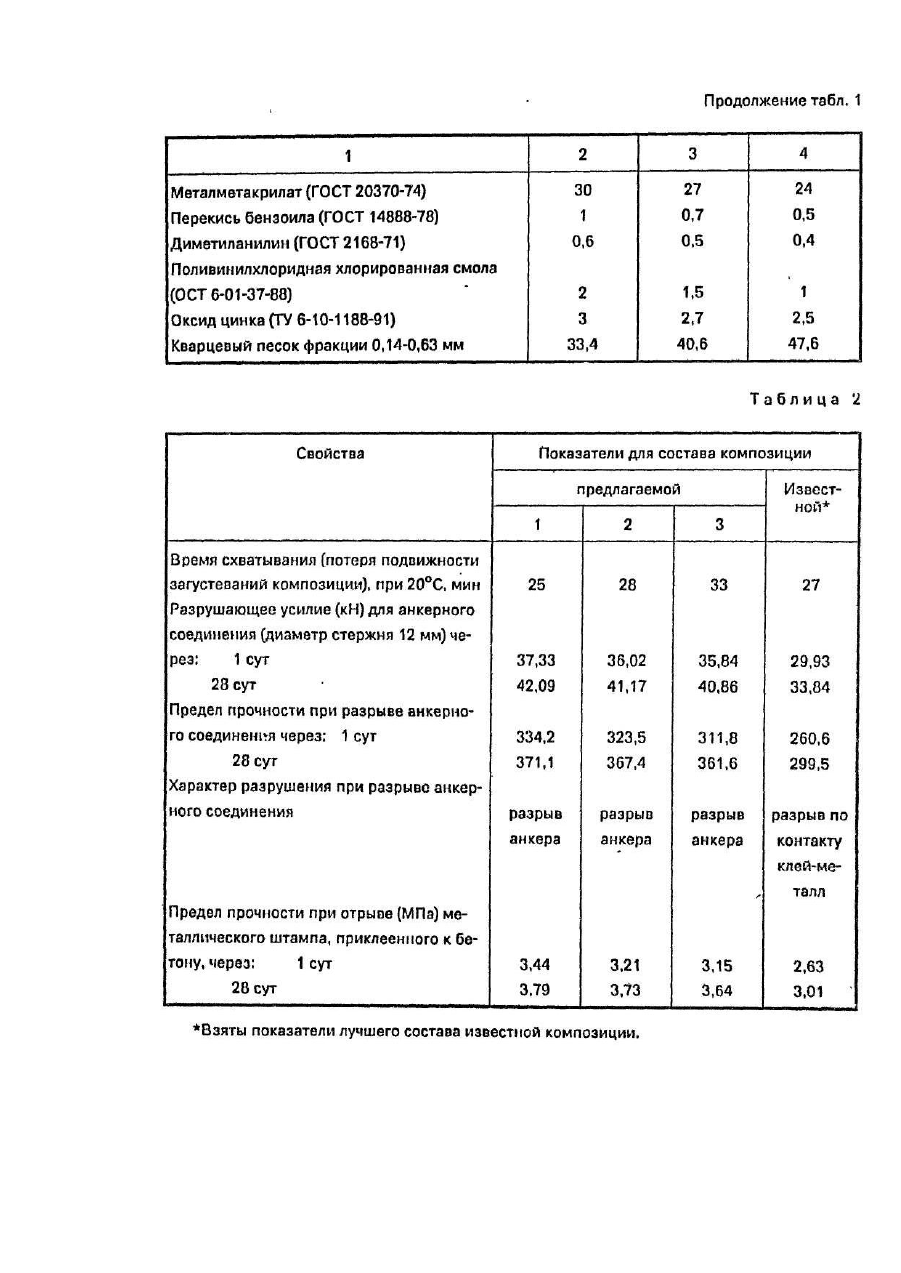

Изобретение касается получения полимерных композиций, применяемых для крепления анкерных болтов в бетоне, а также для заполнения швов между элементами бетонных и железобетонных конструкций. Наиболее близкой к предлагаемой композиции является самоотверждающаяся композиция [1] для крепления анкерных болтов в бетоне следующего состава, мас.%: печного силикомарганца Остальное Недостатком этой композиции является низкий предел прочности при разрыве клеевого соединения металла с бетоном. Задачей данного изобретения является создание такой самоотверждающейся композиции для крепления анкерных болтов в бетоне, в которой путем подбора компонентов было бы обеспечено повышение предела прочности при разрыве клеевого соединения металла с бетоном, что приводит к увеличению надежности и долговечности клеевых анкерных соединений. Поставленная задача решается за счет того, что самоотверждающаяся композиция для крепления анкерных болтов в бетоне, включающая полиметилметакрилат, метилметакрилат, перекись бензоила, диметилани-лин, поливинилхлоридную хлорированную смолу и наполнитель - песок, дополнительно содержит оксид цинка, а в качестве наполнителя - кварцевый песок, при следующем соотношении компонентов, мас.% Введение в композицию оксида цинка, который выполняя роль активного минерального наполнителя и использование в качестве наполнителя кварцевого песка позволяют эффективно снизить внутренние напряжения в отвержденной композиции, в следствии этого повышается предел прочности на разрыв клеевого соединения металла с бетоном, подвергаемого интенсивным динамическим нагрузкам. Анализ свойств различных составов предлагаемой композиции в сравнении со свойствами известной композиции приведен в табл. 1 и табл. 2. Как видно из данных табл. 2, прочностные характеристики предлагаемой композиции выше, чем у известных: предел прочности при разрыве анкерного соединения (глубина закладки в бетон стального стержня диаметром 12 мм составляла 120 мм) увеличивается до 311,8 - 334,2 МПа через 1 сутки, т.е. на 19,6 28,2% и до 361,6 - 371,1 МПа через 28 суток, т.е. на 20,7 - 23,0%. Характерно, что при использовании предлагаемой композиции в процессе испытаний происходит разрыв анкерного стержня, тогда как при использовании известной композиции характер разрушения иной - наблюдается разрыв по контакту клейметалл. Предел прочности при равномерном отрыве металлического штампа, приклеенного к бетону (без снятия цементной пленки), при использовании предлагаемой композиции увеличивается до 3,18 - 3,44 МПа через 1 сутки, т.е. на 19,8 - 30,8%, и до 3,64 - 3,79 МПа через 28 суток, т.е. на 20,9 - 25,9%. Это достигается за счет дополнительного содержания в композиции оксида цинка.,Время схва тывания у предлагаемой и известной композиций практически идентично. Повышение предела прочности при разрыве самоотверждающейся композиции приводит, в свою очередь, к увеличению долговечности и прочности клеевых анкерных соединений, подвергаемых интенсивным динамическим нагрузкам. Примером конкретного выполнения предложенного технического решения является следующая технология приготовления составов 1-3 (см. табл. 1) предлагаемой композиции. В шаровой мельнице тща тельно перемешивают сыпучие компоненты: полиметилметакрилат, перекись бензоила, поливинилхлоридную хлорированную смолу, оксид цинка и кварцевый песок до получения однородной сыпучей массы. Отдельно смешивают жидкие компоненты - метилметакрилат и диметиланилин. Затем к сыпучим компонентам добавляют жидкие компоненты, тщательно их смешивают и оставляют композицию на 8-20 мин (продолжительность выдержки зависит от температуры окружающей среды, с повышением которой жизнеспособность композиции уменьшается) до образования вязкой массы сметанооб-разной консистенции. Укладку загустевшей композиции в отверстие под анкерный болт или в омоноличиваемый шов производят при температуре не ниже 0°С. Полное отверждение композиции завершается в течение 6-24 час, причем в течение первых суток, как видно из табл. 2, отвержденная композиция набирает 86-90% своей максимальной прочности. Это позволяет уже через сутки устанавливать станки и другое оборудование на анкерные болты, закрепленные в бетоне с помощью предлагаемой композиции. Таким образом, предлагаемая композиция обеспечивает повышение предела прочности при разрыве клеевого соединения металла с бетоном.
