Композиція для антикорозійного покриття

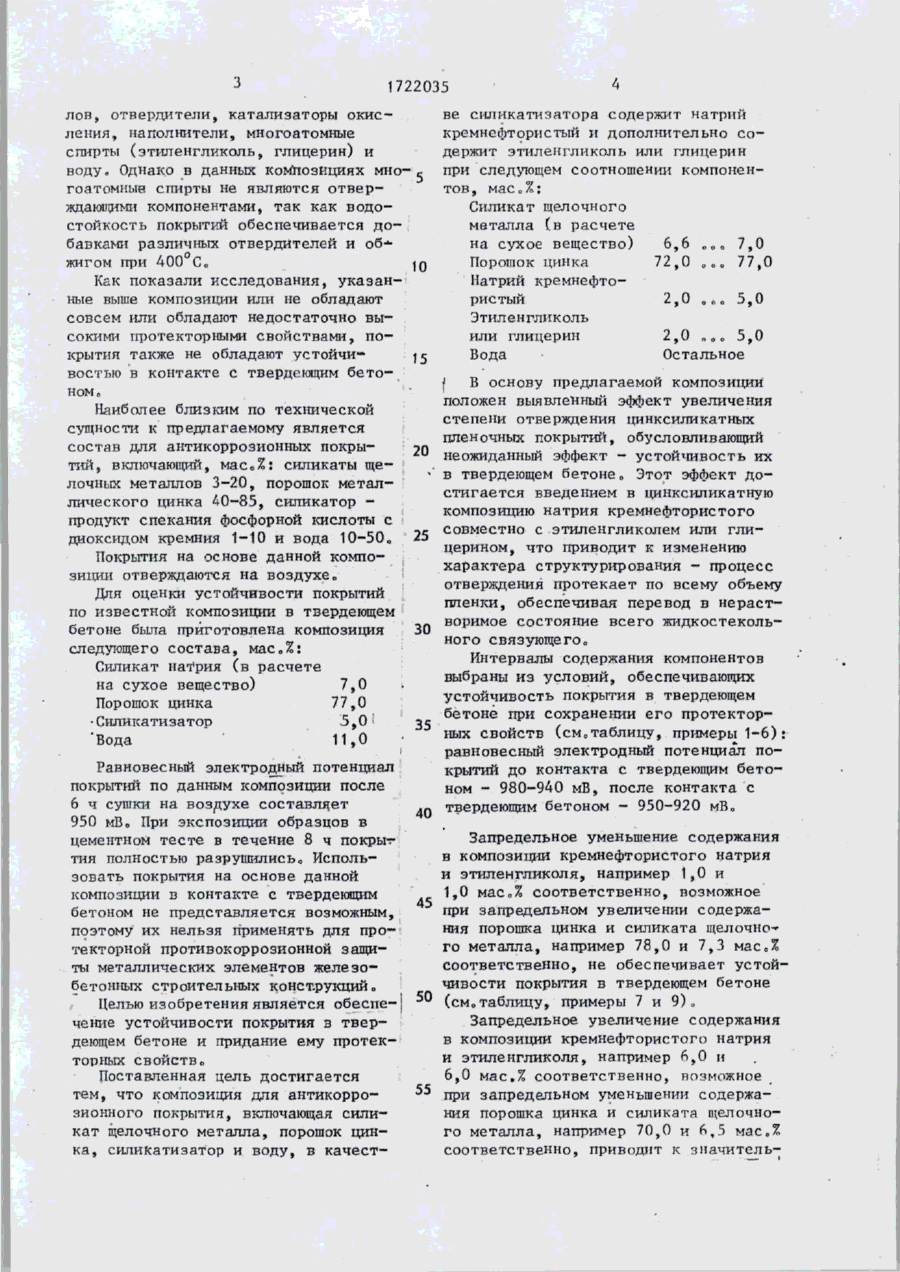

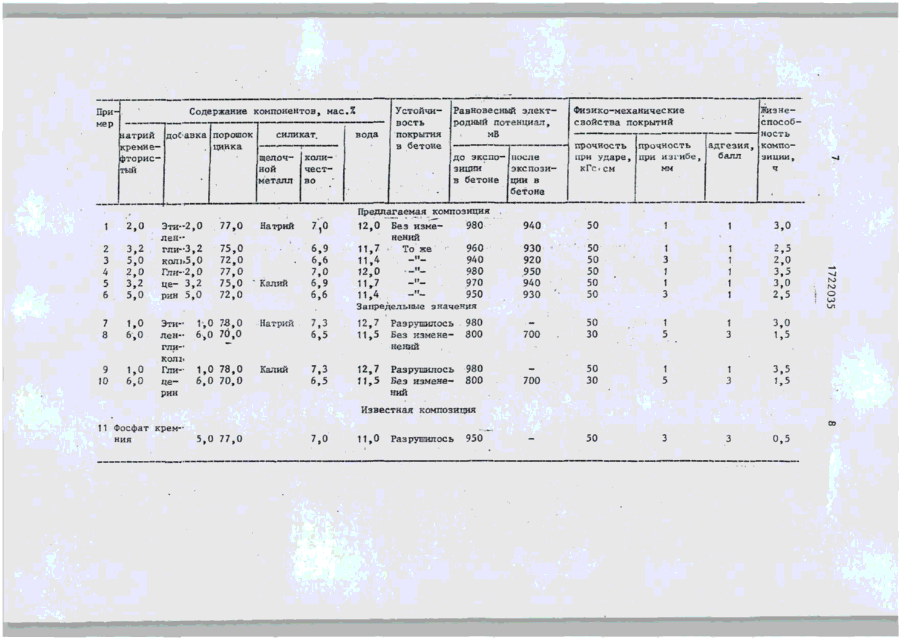

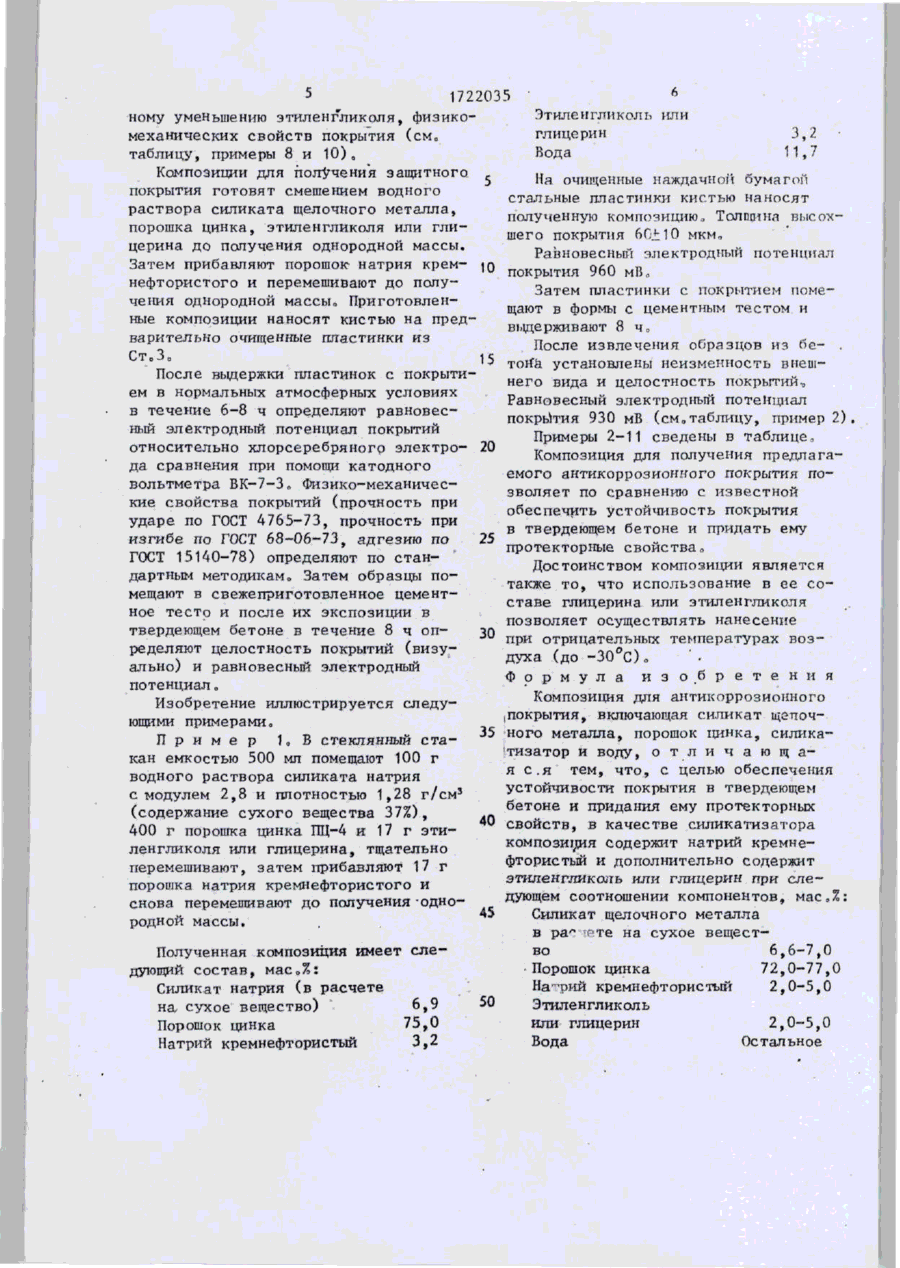

Изобретение относится к композициям для антикоррозионных покрытий и может быть использовано для защиты стальных металлоконструкций, закладных д е т а л е й , с в я з е й и арматуры железобетонных строительных конструкций о Изобретение позволяет обеспечить устойчивость покрытия в твердеющем бетоне - после извлечения образцов с покрытием через 8 ч из бетона покрытие остается без изменения. Кроме того, покрытие обладает протекторными свойствами - первоначальный равновесный электродный потенциал его составляет 940-980 мВ, причем после экспозиции в бетоне он практически не изменяется,, Композиция включает, мас о %: силикат щелочного металла (в расчете на сухое вещество) - натрия или калия 6,6-7,0, порошок цинка 72,0-77,0, натрий кремнефтористый 2,0-5,0, этиленгликоль или глицерин 2,0-5,0, вода - остальное до 100в Композицию получают смешением водного раствора силиката щелочного металла, порошка цинка, этиленгликоля или глицерина до получения однородной массы с последующими добавлением порошка натрия кремнефтористого и перемешиванием до однородной массы > 1 табл„ втлвч to о Изобретение относится к композициям для защиты металлов от коррозии и может быть использовано для защиты стальных металлоконструкций, з а к л а д ных д е т а л е й , арматуры железобетонных коне трукции о Известен антикоррозионный с о с т а в для защиты металлических поверхност е й , содержащий, м а с % : Цинковый порошок 58 о о „ 80 MgCl2-6HzO 11-92 3 ,0о 10 Силикат натрия 5 - 10 Оксид цинка 1 „ , , 2 Фосфат бария 2 JO0 5 Вода Остальное Известен состав для ремонта-стеклоэмалевых изделий, содержащий в качестве силикатизатора натрий кремнефтористый,, Известны также лакокрасочные композиции для самоочищающихся покрытий, содержащие силикаты щелочных метал0 0 0 1722035 лов, отвердители, катализаторы окисления, наполнители, многоатомные спирты (этиленгликоль, глицерин) и воду. Однако в данных композициях многоатомные спирты не являются отверждающими компонентами, так как водостойкость покрытий обеспечивается добавками различных отвердйтелей и обжигом при 400 С„ Как показали исследования, указанные выше композиции или не обладают совсем или обладают недостаточно высокими протекторными свойствами, покрытия также не обладают устойчивостью в контакте с твердеющим бетоном „ Наиболее близким по технической сущности к предлагаемому является состав для антикоррозионных покрытий, включающий, мас о %! силикаты щелочных металлов 3-20, порошок металлического цинка 40-85, силикатор продукт спекания фосфорной кислоты с диоксидом кремния 1-10 и вода 10-50о Покрытия на основе данной композиции отверждаются на воздухе,. Для оценки устойчивости покрытий по известной композиции в твердеющем бетоне была приготовлена композиция следующего состава, мас„%: Силикат натрия (в расчете на сухое вещество) 7,0 Порошок цинка 77,0 •Силикатизатор .5,0 ; 'Вода 11,0 Равновесный электродный потенциал покрытий по данным композиции после 6 ч сушки на воздухе составляет 950 мВп При экспозиции образцов в цементном тесте в течение 8 ч покрыт тия полностью разрушилисЬо Использовать покрытия на основе данной композиции в контакте с твердеющим бетоном не представляется возможным, поэтому их нельзя применять для протекторной противокоррозионной защиты металлических элементов железобетонных строительных конст.рукцийо Целью изобретения является обеспечение устойчивости покрытия в твердеющем бетоне и придание ему протекторных свойство Поставленная цель достигается тем, что композиция для антикоррозионного покрытия, включающая силикат щелочного металла, порошок цинка, силикатизатор и воду, в качест ве силикатизатора содержит натрий кремнефтористый и дополнительно содержит этиленгликоль или глицерин при следующем соотношении компонентов, масо%: 10 15 20 25 30 35 40 Силикат щелочного металла (в расчете на сухое вещество) Порошок цинка Натрий кремнефтористый Этиленгликоль или глицерин Вода 6,6 о 5 ,о Гли-2 , 0 це- З ,2 рин 5 ,о Этиленгликоль Глицерин 77,0 75,0 72,0 77,0 75,0 72,0 980 940 50 1 1 3,0 6,9 6,6 7,0 6,9 6,6 960 11,7 940 11,4 980 12,0 970 11.7 —"— 950 11,4 Запредельные з начення 930 920 950 940 930 50 50 50 50 50 1 3 1 1 3 1 1 1 1 1 2,5 2,0 3,5 3,0 2,5 7,3 6,5 12,7 11,5 Разрушилось Без измененений 980 800 _ 700 50 30 1 5 1 3 з,о 7,3 6,5 12,7 11,5 Разрушилось Без изменений 980 800 700 50 30 1 5 1 3 3,5 1,5 50 3 3 0,5 12,0 Натрий ' Калий 1,0 73,0 6 , 0 70,0 Натрий 1,0 78,0 6 , 0 70,0 Калий Без изменений То же '• 1>5 Известная композиция 11 Фосфат кремния 5 , 0 77,0 7,0 11,0 Разрушилось 950 --4 М О 1722035 Редактор То Иванова Составитель НвПросторова Техред А.Кравчук Корректор Л.Пилипенко- ' Заказ 1092/дсп Тираж Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . k/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
