Фрикційний матеріал

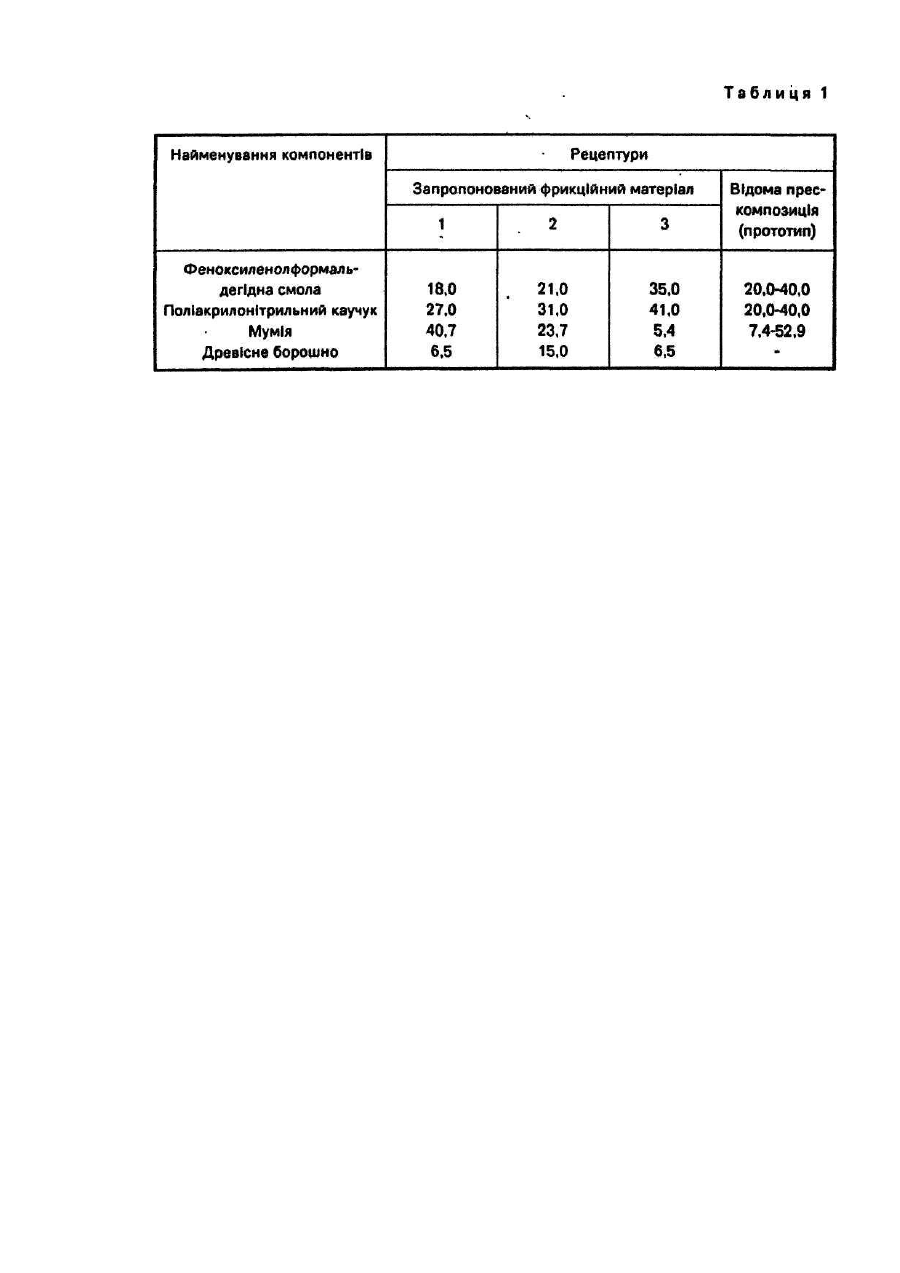

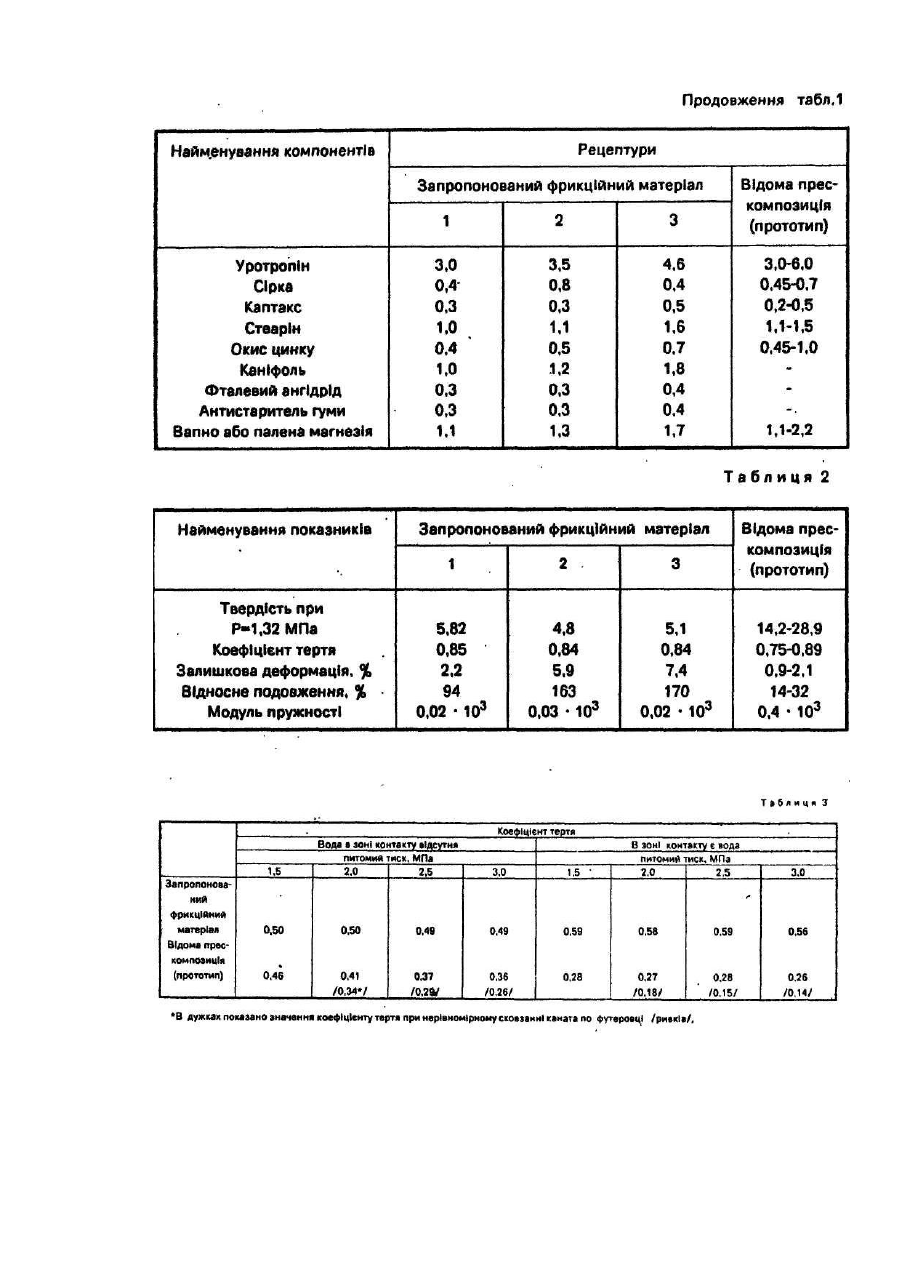

Винахід стосується композиції високомолекулярних сполучень на основі алкилфенольних смол І нітрильного каучуку, призначеної для виготовлення методом формування фрикційних виробів або матеріалів, призначених, наприклад, для футерування канатоведучих шківів тертя шахтових багатоканатних підйомних машин. Найбільш близькою до запропонованого фрикційного матеріалу по технічній суті і досягаемому ефекту є композиція [1] такого складу, мас.ч.: Композиція може містити цільові добавки - вапно або палену магнезію. Фрикційний матеріал з цієї композиції має високий коефіцієнт тертя І може працювати при питомих тисках до 2.0 МПа. Одначе, при питомому тиску починаючи з 2,0 МПа І вище спостерігається нерівномірне ковзання каната по фрикційному матеріалу, що супроводжується миттєвою зміною величини коефіцієнта тертя. Коефіцієнт тертя також різко знижується при попаданні води в зону контакту фрикційний матеріал (футеровка) - канат. Позначені дефекти є суттєвими. В основу винаходу поставлено задачу створення фрикційного матеріалу, який володіє стабільним значенням коефіцієнта тертя при збільшеному питомому тиску І наявності води в зоні контакту пари фрикційний матеріал - канат. Ця технічна задача вирішується тим, що фрикційний матеріал, який включає фенолксиленол-формальдегідну смолу, поліакрілонітрильний каучук, мумію, уротропін, сірку, кап-такс, окис цинку, стеарін, вапно або палену магнезію додатково містить древісне борошно, каніфоль, фталевий ангідрит та антистаритель гуми при такому співвідношенні компонентів, мас.ч.: Приклади рецептури запропонованого фрикційного матеріалу та відомої полімерної фрикційної композицІТ наведені в табл.1. Запропонований фрикційний матеріал одержують таким чином: компоненти згідно рецептур, наведених в табл. 1, завантажують в гумозмішувач ι перемішують протягом 30 хвилин при температурі (80 ±5)°С. Потім масу вивантажують, розпушують та вальцюють. Результати випробувань одержаних зразків матеріалів наведені в табл.2. Як видно з табл.2, запропонований фрикційний матеріал має більш високу еластичність - меншу твердість, модуль пружності; у нього більша залишкова деформація І відносне подовження у порівнянні з відомим, при цьому коефіцієнт тертя стабільно знаходиться на одному рівні. На основі запропонованого фрикційного матеріалу і відомої прескомпозиції були виготовлені колодки футеровки для шківів шахтних багатоканатних підйомних машин І проведені їх стендові випробування в умовах, максимально наближених до експлуатаційних. Результати цих випробувань наведені в табл.3. Як видно з таблиці 3, запропонований фрикційний матеріал забезпечує стабільний по значенню коефіцієнт тертя при збільшуванні питомого тиску І наявності води в зоні контакту.
