Вибухоприлад, рятуючий від вибухів паливного газу та отруєння ним

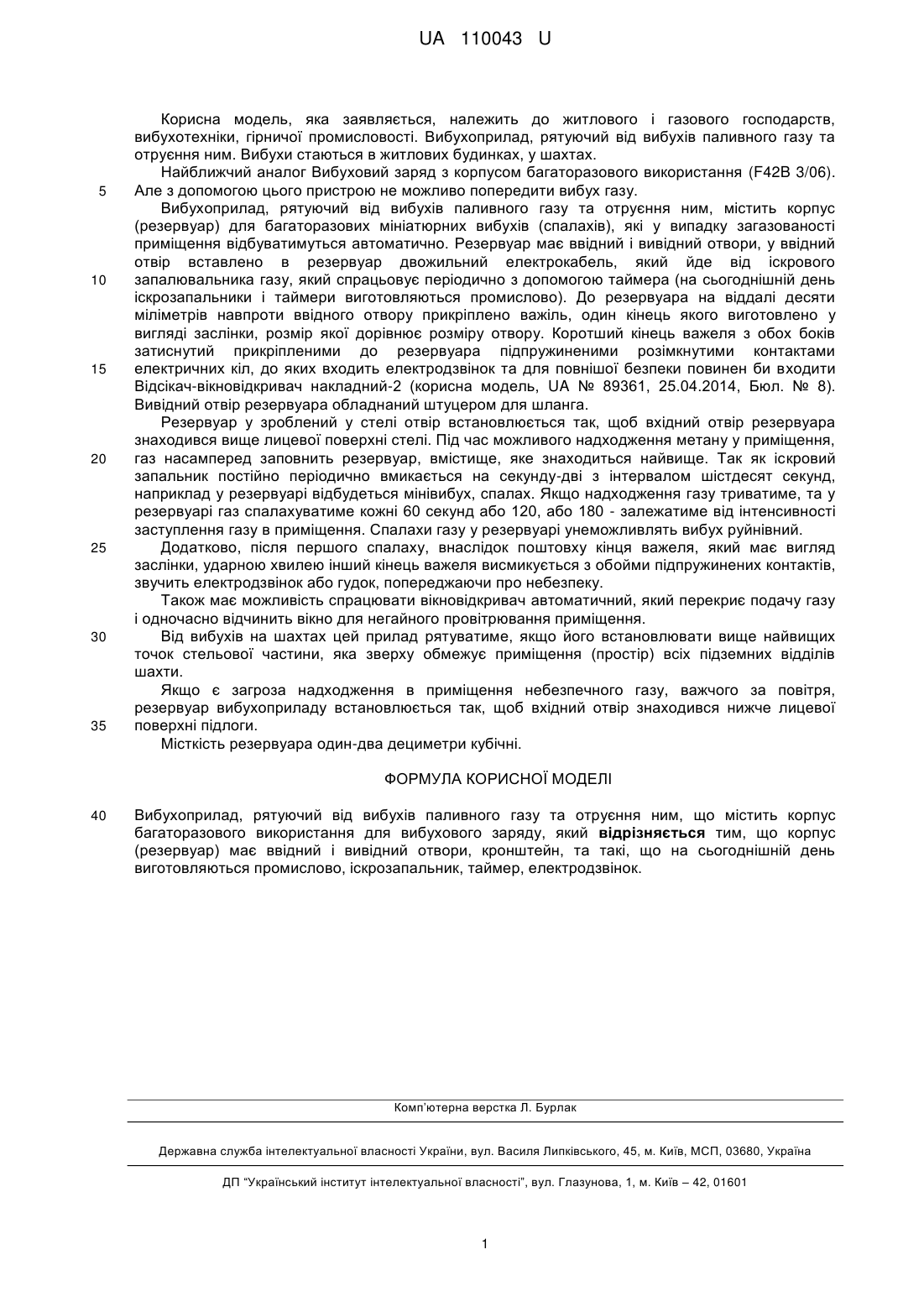

Реферат: UA 110043 U UA 110043 U 5 10 15 20 25 30 35 Корисна модель, яка заявляється, належить до житлового і газового господарств, вибухотехніки, гірничої промисловості. Вибухоприлад, рятуючий від вибухів паливного газу та отруєння ним. Вибухи стаються в житлових будинках, у шахтах. Найближчий аналог Вибуховий заряд з корпусом багаторазового використання (F42B 3/06). Але з допомогою цього пристрою не можливо попередити вибух газу. Вибухоприлад, рятуючий від вибухів паливного газу та отруєння ним, містить корпус (резервуар) для багаторазових мініатюрних вибухів (спалахів), які у випадку загазованості приміщення відбуватимуться автоматично. Резервуар має ввідний і вивідний отвори, у ввідний отвір вставлено в резервуар двожильний електрокабель, який йде від іскрового запалювальника газу, який спрацьовує періодично з допомогою таймера (на сьогоднішній день іскрозапальники і таймери виготовляються промислово). До резервуара на віддалі десяти міліметрів навпроти ввідного отвору прикріплено важіль, один кінець якого виготовлено у вигляді заслінки, розмір якої дорівнює розміру отвору. Коротший кінець важеля з обох боків затиснутий прикріпленими до резервуара підпружиненими розімкнутими контактами електричних кіл, до яких входить електродзвінок та для повнішої безпеки повинен би входити Відсікач-вікновідкривач накладний-2 (корисна модель, UA № 89361, 25.04.2014, Бюл. № 8). Вивідний отвір резервуара обладнаний штуцером для шланга. Резервуар у зроблений у стелі отвір встановлюється так, щоб вхідний отвір резервуара знаходився вище лицевої поверхні стелі. Під час можливого надходження метану у приміщення, газ насамперед заповнить резервуар, вмістище, яке знаходиться найвище. Так як іскровий запальник постійно періодично вмикається на секунду-дві з інтервалом шістдесят секунд, наприклад у резервуарі відбудеться мінівибух, спалах. Якщо надходження газу триватиме, та у резервуарі газ спалахуватиме кожні 60 секунд або 120, або 180 - залежатиме від інтенсивності заступлення газу в приміщення. Спалахи газу у резервуарі унеможливлять вибух руйнівний. Додатково, після першого спалаху, внаслідок поштовху кінця важеля, який має вигляд заслінки, ударною хвилею інший кінець важеля висмикується з обойми підпружинених контактів, звучить електродзвінок або гудок, попереджаючи про небезпеку. Також має можливість спрацювати вікновідкривач автоматичний, який перекриє подачу газу і одночасно відчинить вікно для негайного провітрювання приміщення. Від вибухів на шахтах цей прилад рятуватиме, якщо його встановлювати вище найвищих точок стельової частини, яка зверху обмежує приміщення (простір) всіх підземних відділів шахти. Якщо є загроза надходження в приміщення небезпечного газу, важчого за повітря, резервуар вибухоприладу встановлюється так, щоб вхідний отвір знаходився нижче лицевої поверхні підлоги. Місткість резервуара один-два дециметри кубічні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Вибухоприлад, рятуючий від вибухів паливного газу та отруєння ним, що містить корпус багаторазового використання для вибухового заряду, який відрізняється тим, що корпус (резервуар) має ввідний і вивідний отвори, кронштейн, та такі, що на сьогоднішній день виготовляються промислово, іскрозапальник, таймер, електродзвінок. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
