Спосіб відновлення осушувальних каналів за допомогою габіонів

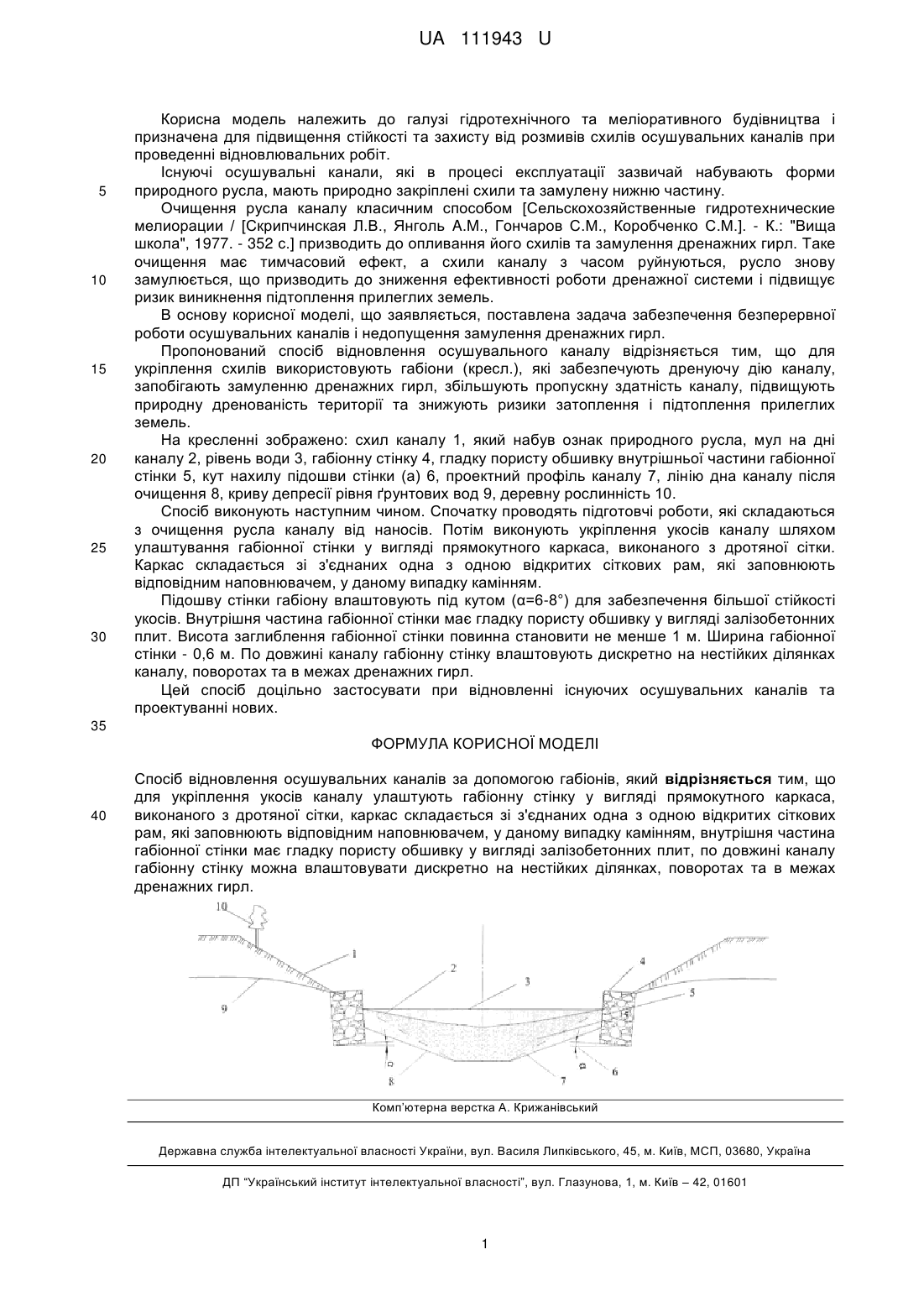

Реферат: В способі відновлення осушувальних каналів за допомогою габіонів для укріплення укосів каналу улаштують габіонну стінку у вигляді прямокутного каркаса, виконаного з дротяної сітки. Каркас складається зі з'єднаних одна з одною відкритих сіткових рам, які заповнюють відповідним наповнювачем, у даному випадку камінням. Внутрішня частина габіонної стінки має гладку пористу обшивку у вигляді залізобетонних плит. По довжині каналу габіонну стінку можна влаштовувати дискретно на нестійких ділянках, поворотах та в межах дренажних гирл. UA 111943 U (12) UA 111943 U UA 111943 U 5 10 15 20 25 30 Корисна модель належить до галузі гідротехнічного та меліоративного будівництва і призначена для підвищення стійкості та захисту від розмивів схилів осушувальних каналів при проведенні відновлювальних робіт. Існуючі осушувальні канали, які в процесі експлуатації зазвичай набувають форми природного русла, мають природно закріплені схили та замулену нижню частину. Очищення русла каналу класичним способом [Сельскохозяйственные гидротехнические мелиорации / [Скрипчинская Л.В., Янголь A.M., Гончаров С.М., Коробченко С.М.]. - К.: "Вища школа", 1977. - 352 с.] призводить до опливання його схилів та замулення дренажних гирл. Таке очищення має тимчасовий ефект, а схили каналу з часом руйнуються, русло знову замулюється, що призводить до зниження ефективності роботи дренажної системи і підвищує ризик виникнення підтоплення прилеглих земель. В основу корисної моделі, що заявляється, поставлена задача забезпечення безперервної роботи осушувальних каналів і недопущення замулення дренажних гирл. Пропонований спосіб відновлення осушувального каналу відрізняється тим, що для укріплення схилів використовують габіони (кресл.), які забезпечують дренуючу дію каналу, запобігають замуленню дренажних гирл, збільшують пропускну здатність каналу, підвищують природну дренованість території та знижують ризики затоплення і підтоплення прилеглих земель. На кресленні зображено: схил каналу 1, який набув ознак природного русла, мул на дні каналу 2, рівень води 3, габіонну стінку 4, гладку пористу обшивку внутрішньої частини габіонної стінки 5, кут нахилу підошви стінки (а) 6, проектний профіль каналу 7, лінію дна каналу після очищення 8, криву депресії рівня ґрунтових вод 9, деревну рослинність 10. Спосіб виконують наступним чином. Спочатку проводять підготовчі роботи, які складаються з очищення русла каналу від наносів. Потім виконують укріплення укосів каналу шляхом улаштування габіонної стінки у вигляді прямокутного каркаса, виконаного з дротяної сітки. Каркас складається зі з'єднаних одна з одною відкритих сіткових рам, які заповнюють відповідним наповнювачем, у даному випадку камінням. Підошву стінки габіону влаштовують під кутом (α=6-8°) для забезпечення більшої стійкості укосів. Внутрішня частина габіонної стінки має гладку пористу обшивку у вигляді залізобетонних плит. Висота заглиблення габіонної стінки повинна становити не менше 1 м. Ширина габіонної стінки - 0,6 м. По довжині каналу габіонну стінку влаштовують дискретно на нестійких ділянках каналу, поворотах та в межах дренажних гирл. Цей спосіб доцільно застосувати при відновленні існуючих осушувальних каналів та проектуванні нових. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб відновлення осушувальних каналів за допомогою габіонів, який відрізняється тим, що для укріплення укосів каналу улаштують габіонну стінку у вигляді прямокутного каркаса, виконаного з дротяної сітки, каркас складається зі з'єднаних одна з одною відкритих сіткових рам, які заповнюють відповідним наповнювачем, у даному випадку камінням, внутрішня частина габіонної стінки має гладку пористу обшивку у вигляді залізобетонних плит, по довжині каналу габіонну стінку можна влаштовувати дискретно на нестійких ділянках, поворотах та в межах дренажних гирл. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
